Нюансы возведения прифундаментального дренажа: функции, разновидности, устройство

Прифундаментный дренаж: устройство, нормы СНиП

Прифундаментный дренаж возводится, когда строят основание здания. Устройство качественного дренажа влияет на особенности технологии, на стоимость закладки фундамента. Наличие избытка влаги в почве негативно сказывается на опорную способность почвы.

Рекомендуют при строительстве домов, закладывать дренаж при фундаменте.

Содержание статьи:

Требования СНиП к дренажу здания

По СНиП монтаж прифундаментных дренажных систем производится при строительстве фундаментов ленточного и плитного типов. Слой дренажа укладывают под подошвой основания здания, укладывая одновременно армирующую подсыпку, которая делает прочным опорный грунт.

Дренаж около фундамента укладывают в траншеях, выкопанных в днище котлована, после того, как заливают ленту, либо плиту. В траншеи закладывают трубу для дренажной системы, обсыпая ее щебенкой. Далее расстояние от откоса котлована до стенок фундамента заполняют грунтом высокого качества и хорошо проводящим влагу. Проводящую почву сыплют у фундамента, отобранную землю вблизи откосов.

Выходы слоя дренажа на нулевом уровне защищены при помощи пенополистирольной плиты, либо отмостки из бетонного материала, которая ограждает дренаж от попадания стоковых вод с крыши. Во время укладки дренажа следует соблюдать следующие правила:

1.при строительстве дренажной системы придерживаются отступов: от стенок фундамента на сто – триста сантиметров, на глубину в грунт до края фундамента плюс тридцать – пятьдесят сантиметров.

2.на дно укладывают геотекстильное полотно, досыпают слой щебенки от полуметра, чтобы оказаться на уровне подошвы. В центр подсыпки следует уложить трубу для дренажа. При этом нужно придерживаться уклона в три – четыре градуса, либо из расчета два сантиметра на метр погонный трубы в направлении к коллектору.

3.щебенка накрывается геотекстилем, далее кладут слой песка, чтобы подняться до нулевого уровня земли.

Внимание! Устройство дренажа можно осуществить при построенном фундаменте здания. Такая система осушения не менее эффективна, чем прифундаментная система.

Подробности

Как устраивать дренажные траншеи перед монтажом системы

По СНиП и советам специалистов дренажную систему следует закладывать в специальные траншеи. При этом нужно соблюдать инструкцию. Прифундаментную траншею устраивают с помощью стенки подошвы с одной стороны и котлованного откоса котлована. В нее насыпают два вида грунта: смесь гравия и песка для проникновения влаги, и простой песок, который отобрали во время подготовки котлована.

Дренажный тип грунта следует укладывать вблизи стенок фундамента, применяя фиксацию с помощью балластного метода. Прифундаментный дренаж имеет слои, которые разделяются вертикально. На дно траншеи укладывают щебенку, внутри которой лежит труба для дренажа, затем водонепроницаемый слой земли.

Обводную траншею следует рыть отдельно на глубину в 0.5 метра ниже, чем подошва фундамента. Траншея заполняется слоями по горизонтали:

-щебенкой 0.5 метров (трубу для дренажа кладут внутрь).

-геотканью для защиты от образования ила на трубе.

-песком до края поверхности грунта.

Внимание! Сверху такую систему не защищают, это дает возможность применения системы дренажной обводки для отведения через нее атмосферных осадков.

Этапы монтажа дренажной системы при фундаменте

Первым делом ведутся земляные работы. При фундаментальном дренаже на дне фундаментальной ямы роют траншеи в форме квадрата размером 50 см на 50 см. Почву следует утилизировать. При обводном дренаже роют траншеи в удалении три метра от стенок основания, в глубину до низа фундамента, прибавляя к ней пятьдесят сантиметров, в форме трапеции, и оставляя ширину у дна пятьдесят сантиметров.

По окончанию земельных работ прокладывают трубопровод для дренажной системы. Трубы кладут вокруг фундамента по направлению в колодец для дренажа. Колодец располагают от фундамента на удалении минимум десять метров. До укладки труб следует построить колодец и выкопать траншею для системы.

Трубопрокаты кладут в траншею на подготовленную подушку из щебенки, слоем в 15 см. До щебня кладется геотекстильная мембрана, которая защищает от забивания фильтрующего слоя песком. Посредством подсыпки формируется наклон трубопровода в три – четыре градуса.

Трубопрокаты следует соединять уголками, входящее отверстие в систему отделывают тройником. После укладки труб в траншею подсыпают сорок сантиметров щебенки, укладывая сверху геотекстильное полотно.

Оставшееся пространство наполняют смесью для защиты от влаги. Она состоит из песка крупной фракции с гравием. Пристенная траншея заполняется смесью после проведения гидроизоляции по вертикали, и монтажа теплоизоляционого материала на основание.

правила его устройства, составление проекта

Для любого строительного процесса очень важно соблюдать правила и установленные нормативы. Согласно требованиям СНиП, дренаж должен находиться от здания на определенном расстоянии, а его устройство отвечать всем техническим нормам.

Что такое СНиП?

СНиП – это аббревиатура, образованная от «Строительные нормы и правила». Согласно этим сводам определяются требования различных организаций к выполнению канализации, водоотвода, различны построек и прочих инженерных сооружений. В СНиП учитываются эргономические, экономические, архитектурные, технические характеристики, которые должны быть выполнены.

Проект дренажа по СНиП

Зачем соблюдать СНиП, если канализация, дренаж или любая другая коммуникация итак работает:

  1. Любое строительство нужно узаконивать, будь-то сооружение пристройки возле дома или разводка канализационного трубопровода. Если Вы не соблюдали нормы, которые озвучены в регламентирующем документе – то проект не будет законен. Государственные организации могут заставить перестраивать трубопровод или даже оштрафовать Вас;
  2. СНиП не только помогает правильно построить дренажные системы, но и способствует определенной экономии. В документе обозначены многие готовые решения для проектировки водоотвода, наименее затратные для хозяина;
  3. Коммуникация, выполненная по определенным нормам, более эффективна и долговечна. Она менее подвержена негативному воздействию грунтовых вод, нарушению герметизации или другим факторам.

Что должно быть в проекте

Перед тем, как начинать любое строительство, необходимо разработать чертеж. Согласно требованиям СНиП, проект дренажа фундамента должен включать в себя:

  1. Схему колодцев, расположения дренов (труб), утепления;

    Устройство септика согласно требованиям снип

  2. Геометрические данные о дренажной системе: уклон канавы, размеры траншей, расстояния между сборными деталями системы;
  3. Диаметр используемой трубы, размеры колодцев;
  4. Используемые крепежные материалы.

    Пример чертежа дренажной системы из бетонных плит

Полученная схема поможет произвести расчет затрачиваемых материалов, разработать смету и утвердить проект в определенных государственных учреждениях. Помимо этого, согласно СНиП, пристенный дренаж фундамента также учитывает общий уклон участка, количество среднегодовых осадков, уровень промерзания земли и грунтовых вод.

Чертеж дренажа подвала

Следующий шаг – это установить согласно схеме водоотвод. Независимо от того, используется закрытая или открытая дренажная система, перед установкой стока нужно выполнить следующие операции:

  1. Очистить участок земли, на котором будет располагаться дренаж. Нужно убрать строительный мусор и камни, которые могут повредить трубы, устранить растительные насаждения с большими корнями и предусмотреть, чтобы корни деревьев не прорвали траншею;
  2. Минимальная глубина траншеи – это максимальная глубина промерзания грунта. В идеале нужно делать канаву такой глубины, чтобы её дно находилось немного ниже уровня замерзания. Если проигнорировать это правило – то в холодное время года дрен замерзнет и весной не успеет оттаять. Впоследствии, функциональность дренажной систем будет нарушена;
  3. Стенки глубокого дрена в обязательном порядке укрепляются и утепляются. Иногда мастера используют геотекстиль чтобы утеплить непосредственно трубы, но в северных районах гораздо удобнее обустроить утепление в канаве;
  4. В дренажной системе закрытого типа должно сочетаться несколько типов щебня, различного по размеру фракции. Для засыпки нижнего уровня применяется камень большого диаметра, постепенно его размер уменьшается с приближением к поверхности земли;
  5. Укладка трубы производится только на песчаную подушку, это нужно для образования на дне канавы своеобразного фильтра, не пропускающего воду;
  6. Подземный дренаж может представлять собой сложную систему, состоящую из многочисленных стоков и магистралей или более простую, периметральную. Первая используется на больших заболоченных участках земли, в то время как вторая необходима для осушения фундамента и размещается вокруг дома;

    Схема пристенного дренажа

  7. Допустимый уровень заложения дренажа зависит от уровня грунтовых вод. Но нужно учитывать то, что сточная канава должна располагаться в само низкой точке участка;
  8. При этом дренажный колодец или септик находится еще ниже канавы, под углом не менее 20 градусов;
  9. Если обустраиваете систему отвода сточной воды на поверхности, то обязательно наличие кондиционера. Он представляет собой чаще всего металлическую сетку, которая фильтрует дождевую или талую воду от листьев и других засорений;
  10. После окончания всех строительных работ, нужно обязательно засыпать траншею в целях безопасности. Если используются наружные дрены, и на поверхности должна остаться открытая канва, то нужно установить мостки или другие перекрытия. Для осушительной системы, глубина которой от 1 метра применяется грунтовая засыпка. Для этого земля просеивается и насыпается на канаву горкой;
  11. СНиП разрешают установку дренажа вокруг дома на расстоянии 1,5–2 метра от крайней стены здания.

Геометрическое проектирование

Монтаж дренажной системы также выполняется согласно определенным правилам. Конструкция системы контролируется не только СНиП, но и ГОСТ 1839-80. Что указывается в нормативах:

  1. Минимальный уровень заложения горизонтального дрена зависит от уровня грунтовых вод, но по определению глубина находится в пределах 70–150 сантиметров;
  2. Ширина траншеи должна быть в пределах 25–50 см;
  3. Прокладку дрена нужно производить по уклону. Учтите, что траншея тоже имеет определенный наклон – 2 сантиметра на каждый метр;

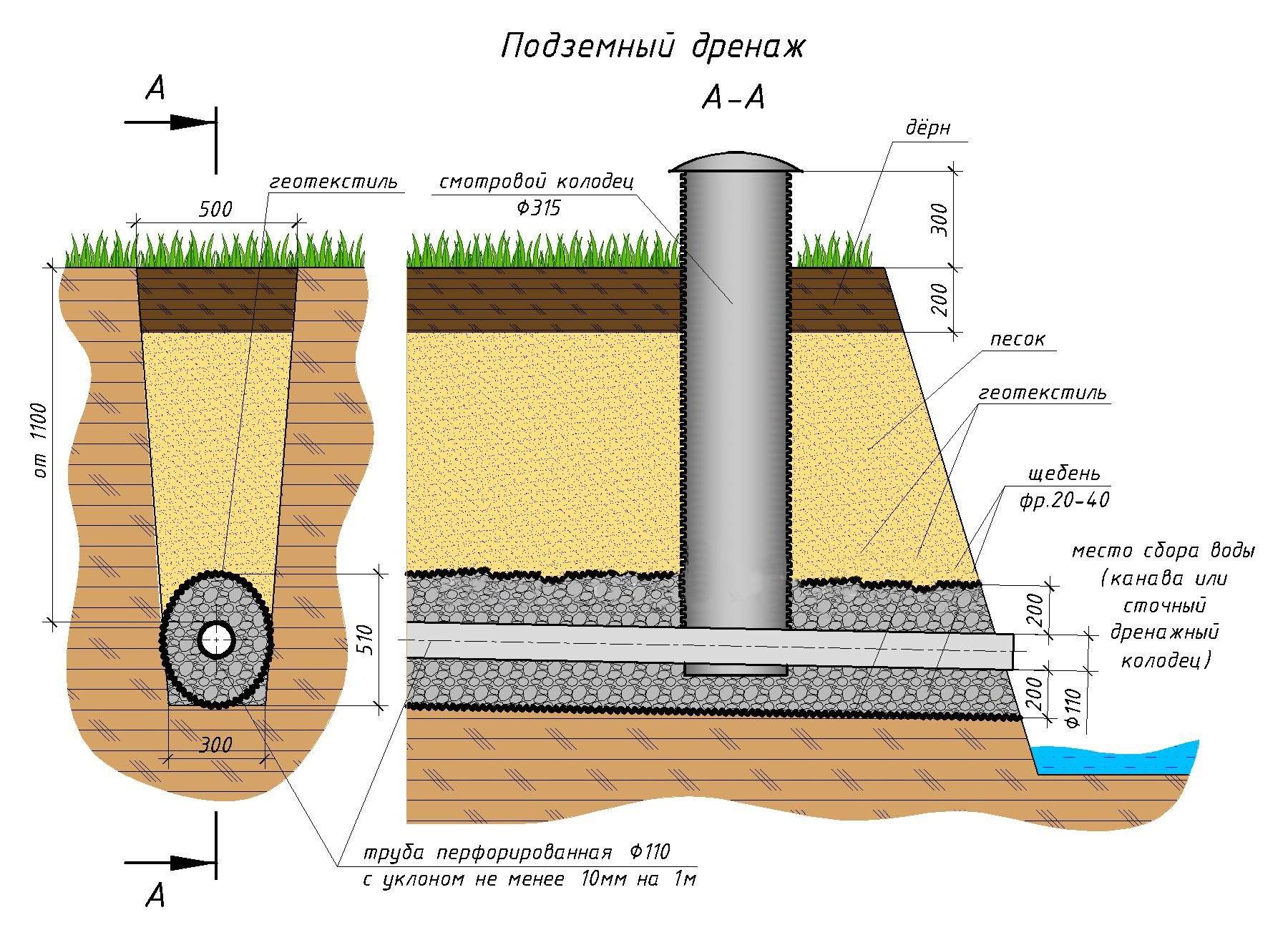

    Пример установки дрена

  4. Для учета перепада сточных вод и контроля работы дренажной системы, нужно устанавливать септики. Это колодцы, которые монтируются в самой низкой точке осушительной системы. Они могут быть закрытые и открытые, и изготавливаться из полипропилена, бетонных колец, металла и т. д.;
  5. После на дно траншеи устанавливается утеплитель (пленка, текстиль, геотекстиль, хворост), и монтируются трубы;

    Утепление дренажа

  6. Канава присыпается сверху, грунт утрамбовывается и дренажная система готова к эксплуатации.

Во время установки дренажа нужно учитывать также расположение других коммуникаций. При допустимой высоте труб в 50 мм, нужно чтобы расстояние между подземным проводом электрической сети (если имеется) или канализацией составляло около 150 мм.

Читайте также:

Что такое напорная канализация и как её организовать?

Схема канализации в частном доме своими руками

Уклон канализационных труб 50, 100, 110, 160, 200 мм

На какую глубину закапывать дренажную трубу: 3 варианта

Спроектировать и рассчитать, какую глубину закладывать дренажный канала – значит обеспечить оптимальную работу водоотводной системы на участке и сохранить ее эффективность на долгие годы.

Нужно определить глубину залегания потоков грунтовых вод. Для этого фиксируют уровень воды в ближайших скважинах, уходящих вглубь грунта на 5 – 15 метров. По отметинам на стенах колодцев определяется подъем воды во время весеннего подтопления.

Для справки: в средней полосе России грунтовые воды находятся ниже поверхности земли на 2-2,5 метра. Участки, граничащие с естественными водоемами, могут подвергаться подтоплению подземными источниками.

Глубина закладки дренажных труб

Минимальный уровень заложения дрен рассчитывается с учетом их устойчивости к физическим и температурным нагрузкам.

При максимально глубокой прокладке водоотводной канавы используются трубы повышенной прочности.

В непрочных грунтах трубы укладываются на специально выложенное основание.

Чем глубже закладываются дрены и колодцы, тем больше требуется сил и средств на монтаж. Дренажные системы бывают двух видов:

  1. Поверхностная, с глубиной залегания каналов – 0,3-0,4 метра.
  2. Глубинная, канализационные траншеи копают до 3 метров.

Чтобы определить, на какую глубину закапывать дренаж, нужно знать структуру почвы. Все зависит от ее плотности.

Необходимо учитывать величину промерзания грунта в вашем регионе, чтобы трубы оказались заложенными на уровне, превышающем ее значение.

При монтаже водоотводной системы возле здания дрены пролагаются ниже его основания. Оптимальная глубина дренажной канавы составляет 1,1-1,3 метра. На садовом участке трубы опускают не более чем на 150 сантиметров. Канавы копают на расстоянии 5-10 метров друг от друга.

Специалисты советуют рыть траншеи глубже расчетной величины на пару десятков сантиметров, чтобы было место для укладки «подушки» на дно канала. Не следует забывать об уклоне в направлении коллектора.

Анализ участка

Способ диагностики почвы, на впитывание влаги. Выкопать небольшую яму, глубиной до полуметра и залить водой. Если за сутки вся влага уйдет в грунт, то естественного дренажа будет вполне достаточно. Если же вода осталась на прежнем уровне или понизилась незначительно – необходим дополнительный водоотвод.

До начала работ по установке водоотвода, следует начертить план дренажной системы, рассчитать ее уклон. Это можно сделать с помощью карты, по отмеченным на ней высотным точкам. Если таковой не имеется, понаблюдайте за дождевой водой: куда она стекает, туда и нужно направить водоотвод.

При ровной поверхности участка, глубину закладки дренажа участка, следует постепенно увеличивать по направлению к финальному отрезку дренажа. Если постройки находится на возвышенности, то канавки одинаковой глубины роют в сторону естественного уклона.

Глубина дренажных конструкций устанавливается в соответствии с намеченными задачами. А именно:

  • Для отвода дождевых потоков с участка подойдут неглубокие канавки по 10-15 см.
  • Чтобы обезводить поверхность почвы для улучшения роста цветов и кустарников, нужно выбрать способ засыпного или закрытого типа, при котором глубина дренажа предусмотрена от 40 до 60 см.
  • Если речь идет о благополучии фруктовых деревьев, растущих на чрезмерно влажном участке, то нужно устроить дренаж таким образом, чтобы он отводил излишки воды от корней растений. Для небольших деревьев глубина водоотвода – до 1,2 метров.
  • Защитить фундамент и само здание от негативного воздействия влаги может только закрытая система водоотведения. В этом случае глубина напрямую соотносится с толщиной фундамента: минимальное залегание дренажной трубы – полметра от его подошвы.

Прокладывать дрены нужно вдоль всего периметра территории. Глубина дренажа на участке рассчитывается по уровню промерзания грунта зимой и глубине фундамента здания. Данные представлены в таблицах, ниже.

Какая глубина для разных типов дренажа

Дренажная система, заложенная ниже уровня промерзания грунта, обеспечит отведение талых и грунтовых вод в течение всего года. При этом следует соблюсти правильный уклон системы по направлению стока (на погонный метр):

  • для глинистой почвы – 2 см;
  • для песчаного грунта – 3 см.

Глубинный дренаж защищает фундамент дома. Обычно используют два способа подземного водоотведения:

  1. Кольцевая система. Вдоль периметра здания кольцеобразно укладывают гнущуюся трубу. Глубина дренажной трубы – 500 мм ниже подошвы фундамента. В данной конструкции нет углов, дренажные колодцы не требуются. Кольцевой дренаж считается малобюджетным. Однако он малоэффективен, пригоден для зданий без подвальных помещений, построенных на глинистой почве.
  2. Пристенный водоотвод. Максимально удаляет излишки влаги от основания фундамента, сохраняет сухость в подвале на продолжительное время. Требует значительных финансовых затрат, обусловленных более сложным монтажом и необходимостью установки дренажных колодцев.

Дренажные колодцы оберегают трубы от засоров, способствуют обслуживанию системы, выполняют коллекторные функции. Глубина заложения дренажа должна отсчитываться, начиная с 30 см от основания фундамента.

При проведении работ по обустройству дренажной траншеи руководствуются регламентами СНиП. Правила запрещают отвод ливневых вод к местам, населенным животными, речкам, заболоченным низинам.

На поворотах и через каждые 20 метров водоотводной трассы устанавливают колодцы для ее обслуживания. Глубина дренажного колодца такая же, как глубина дренажной канавы. Дно колодца должно быть ниже перфорированной трубы на 10-15 сантиметров.

Кроме мелко заглубленного поверхностного и глубокого пристенного способа водоотведения, используется банальный ливнесток с крыши, который уводится в грунт.

Рассчитываем по глубине замерзания

Для определения правильной глубины дренажа на участке нужно отнять диаметр трубы от значения глубины замерзания грунта конкретного района:

  • 300 мм – размер трубы не превышает полуметра;
  • 500 мм – дрены диаметром больше 50 сантиметров.

Результат покажет минимальную глубину водоотводной канавы. Для примера произведем расчеты в городе Иркутск, для глинистого участка:

Уровень промерзания Диаметр трубы Вычесть от уровня промерзания Глубина канавы
1,8 метра 200 мм. 300 мм. 1,5 метра

Следовательно, в Иркутске, минимальное залегание дренажной системе 1,6 метра.

Узнать уровень промерзания для вашего региона можно из интернета, в справочниках у проектирующих компаний.

Средняя полоса Российской Федерации промерзает до 1,5 метров. Это средний показатель, который сокращается до 1 метра 15 сантиметров в местах обильных снегопадов.

Главным климатическим показателем, влияющим на глубину промерзания, является температура: чем она выше, тем меньше уровень замерзания грунта. При установке дренажа также нужно учитывать состав почвы. Например:

Город Состав почвы Состав почвы
Иркутск Глина, суглинок 180 сантиметров
– Супесь, песок 219 сантиметров
– Гравелистый песок 234 сантиметра
– Крупнообломочный грунт 266 сантиметров
Слюдянка Глина, суглинок 184 сантиметра
– Супесь, песок 224 сантиметра
– Гравелистый песок 240 сантиметров
– Крупнообломочный грунт 272 сантиметра

на основе табличных данных справочного пособия 131. 13330.2018

При обустройстве дренажной системы в условиях переизбытка влаги в грунте, необходимо укладывать трубы глубже уровня замерзания почвы.

Рассчитываем по толщине фундамента

В данном случае также поможет простое арифметическое действие. К значению глубины основания дома прибавить еще полметра. Этого достаточно, чтобы предотвратить подмывание фундамента. Например:

Глубина фундамента Добавить Глубина канавы
1 метр 0,5 метра 1,5 метра

Расчет поможет создать дренажную систему на правильной глубине.Заранее удалить влагу и предотвратить сырость в подвалах и подмывание основы здания.

Важно учитывать сезон проведения строительных работ. Весной подземные воды максимально приближаются к поверхности земли, а летом – удаляются вглубь. Самый низкий их уровень наблюдается зимой.

При расчете глубины заложения дрен на участке, можно обращать внимание на среднюю толщину снежного покрова в конкретной местности. Снег является неплохим естественным утеплителем.

Профессионалы советуют сочетать оба способа расчета глубины закладки системы водоотведения, чтобы выбрать оптимальные параметры – те, что больше, с запасом.

Правильно рассчитанная схема дренажной системы обеспечит ее бесперебойную работу, позволит более рационально использовать силы и ресурсы.

Коротко о главном

Еще до начала работ по установке водоотвода, следует начертить план дренажной системы, рассчитать ее уклон. Это можно сделать с помощью карты, по отмеченным на ней высотным точкам. Если таковой не имеется, понаблюдайте за дождевой водой: куда она стекает, туда и нужно направить водоотвод.

Рассчитайте на какой глубине делать дренаж по описанным выше методам. С учетом промерзания грунта, плотности почвы, учтите запас на подушку и диаметр трубы. Увеличивайте глубине с учетом уклона.

пристенный пластовый отвод дождевых вод от дома и дренажная мембрана

Прочность и долговечность дома определяется правильностью его расчетов и строгим соблюдением отработанных технологий. Но исполнять стандартные требования нужно не только по отношению к стенам, крыше и внутренним перегородкам. Не меньшее значение имеет грамотная защита основания постройки от разрушительного действия воды.

Предназначение

Фундаменты обычно делаются максимально тщательно, с учетом всех прочностных требований. Их прикрывают от подвижек грунта и других возможных проблем. Немаловажное значение на практике имеет отвод воды от дома, поскольку даже самые крепкие материалы могут разрушаться ею. Если же в конструкции по какой-то причине появляются изъяны, жидкость добирается до утеплителя и/или начинает проникать в подвал, цокольный этаж. Тогда острота проблемы резко вырастает.

Опасность представляют любые виды воды – дождевые, талые, грунтовые потоки. Первые два типа оказываются в почве на какое-то время, но их своевременный уход бывает затруднен или высоким уровнем почвенной воды, или скоплением у самой поверхности. Результат один – отсыревший фундамент, в котором начинается коррозия, появляются гнезда плесени и гнили. Борьба со всеми этими угрозами должна быть строго комплексной.

Устройство дренажной системы

Решить столь разнородные задачи каким-то одним приемом или приспособлением не получится. Качественная система дренажа, ослабляющая нагрузку на гидроизоляцию, включает:

  • отмостки;
  • транспортирующие трубы;
  • ревизионные колодцы;
  • накапливающие воду колодцы;
  • сбрасывающие жидкость коллекторы;
  • ливневую канализацию.

Достаточно возникнуть сбою в одном из этих звеньев, как проблема немедленно отразится на состоянии фундаментных блоков. Отмостка помогает защитить основание от дождевых стоков и талых вод, отводя их в сторону. Если регион относительно сухой, а отмостка и водосток качественные, можно даже упростить сооружение ливневой канализации (не отказываясь, конечно, от нее совсем). При помощи отмостки достигается еще и защита фундамента от утечки тепла по горизонтали. Вода из водостоков отводится от опирающей конструкции с использованием самых разных технических средств.

Дренаж плитного фундамента с профилированной мембраной создается намного легче, он менее трудоемок, чем традиционные технологические решения. Отпадает необходимость в завозе большого количества бетона или в его приготовлении своими силами. Кроме того, в отличие от работ с бетонными растворами, не нужно будет ждать, пока каменная масса закончит застывать. Прифундаментный дренаж обязателен не только для плитного, но и для мелкозаглубленного ленточного основания дома, таковы непременные требования строительных норм. Когда фундамент залит, рядом с ним копают траншею, в которую укладывают отводящую излишнюю воду трубу.

Дренирование свайного фундамента производится путем размещения канавы вплотную к основанию постройки. В нее укладывают примерно 150 мм песка, и строители должны еще предусмотреть уклон 0.1%, чтобы гарантировать сток жидкости в нужном направлении. Трубу подсоединяют к отводящему патрубку 110-го диаметра. Расстояние между колодцами четко определено строительными нормами и правилами. Для труб диаметром 15 см полагается выставлять колодцы через каждые 35 м, если диаметр составляет от 20 до 45 см, рекомендованное расстояние увеличивается до 50 м.

В ряде ситуаций нельзя обойтись без внутреннего дренажа. Такая необходимость появляется, если изначально конструкции снаружи не были выполнены, и потому началось проникновение сырости, влаги в подвал или погреб. Принципы и методы работы примерно те же, что и при изоляции снаружи, но придется учитывать, что до 0.3 м высоты помещения будет поглощено. Начинают с удаления пласта земли до нижней плоскости фундамента, затем кладут трубы и делают дренирующие колодцы. Слив обязательно ведут наружу.

Вокруг любого частного дома должна быть оборудована ливневая канализация.

Ее роль состоит не только в изоляции фундамента и цокольного этажа от промокания и последующего разрушения. С помощью этой системы можно избежать возникновения луж и размывания плодородного грунта, дорожек. Конечно, не получится на участке оборудовать столь же сложную систему, как и под городскими улицами, да это и не требуется. Но принцип работы будет тот же самый.

Первым пунктом оказывается комплекс водостоков на кровле. У скосов монтируются желоба, направление осадков в которые достигается воронками. Внизу тоже монтируются части, принимающие осадки, это могут быть:

  • приемные воронки;
  • линейные водоотводы;
  • дождеприемники;
  • уловители песка.

Часто, особенно на садовых и приусадебных территориях, поступающие осадки стараются зарезервировать для полива в сухой сезон. В таком случае практикуется сброс всей жидкости в одну или несколько емкостей. При отсутствии необходимости в поливе, а также при избытке для него поступившей воды, производится направление стоков в канализацию, в сточные канавы, водоемы или в подземные водоносные горизонты. Подземный канализационный блок позволяет избавиться от неприятных эстетических моментов, но требует заметных расходов и весьма трудоемок. Обязательно потребуются масштабные земляные работы.

Надземный вариант самый простой, но придется мириться с тем, что вся вода течет по поверхности. Рекомендуется создавать комбинированные системы, они самые экономичные и практичные по сравнению с более простыми аналогами. В любом случае готовых рецептов и конструкций просто нет, потому что нельзя заранее предвосхитить свойства участка и особенности его рельефа.

При расчете емкости и пропускной способности узлов дренирующей системы нужно исходить не просто из среднегодового объема осадков, но и из максимально возможной разовой нагрузки, оставляя еще некоторый запас. Нужно продумать также, как избежать переполнения резервуаров при значительном объеме поступающей воды.

Виды

Пристенный дренаж обязателен в двух случаях: при размещении подземных водоносных пластов ближе 0.5 м от основания дома и при угрозе контакта фундамента с верховодкой. Также подобная система должна встать по периметру основания, если почвенные воды отличаются химической агрессивностью. Рекомендуется объединять борьбу с ними путем отвода жидкости и использованием средств гидроизоляции каменных конструкций.

Врезка дренажного водопровода в ливневую канализацию приемлема только тогда, когда суммарное количество сточных вод не будет превышать возможностей использованного оборудования. Если участок слива выше, чем водное зеркало в накопителе, то нельзя будет обойтись без погружного насоса.

Классическое решение подразумевает укладку труб с засыпкой гравием и с фильтрующим слоем, перекрытым замком из глины. Замки рекомендуется утрамбовывать по слоям. В более современном варианте применяется геологическая мембрана, которая ничуть не хуже глиняной конструкции. Зато она помогает экономить время и силы. Чтобы избежать ошибок, стоит потратить деньги на услуги профессиональных инженеров, эти вложения точно оправдают себя.

Пластовый дренаж призван не столько удалить воду максимально далеко, сколько освободить от нее пласт почвы под плитой фундамента (отсюда и название). Преимуществом такого решения оказывается заметная экономия средств; ведь слой щебня все равно придется создавать. В случае с ленточным или столбовым основанием потребуется вести обратную засыпку. Котлован делают на 1 м крупнее самого здания и заботятся об уклоне дна его от середины к краям. Вниз кладут геологический текстиль, он помешает заиливанию фильтров и смешиванию нерудной засыпки с грунтом.

Застенный дренирующий блок создается с использованием как одного типа синтетических геотекстильных полотен, так и разнородных по составу.

Рекомендуется делать выбор в пользу тех, которые наиболее устойчивы к кислотам, щелочам и вредным микроорганизмам.

Запрещено использовать геологический текстиль, имеющий малейшие разрывы или дыры. Можно применять и монолитный слой, и подборку прослоек, выставляемых за удерживающими сооружениями. Внизу прослойку накручивают на трубу с перфорацией, отвод производится через дренажные окна, которые организуются на уровне, где размещаются трубы.

Если открытый дренаж не помогает, приходится прибегать к глубинному решению проблемы. Чаще всего закладка трубопровода определяется глубиной промерзания почвы. Стараются закладывать трубы еще ниже, чтобы при большой интенсивности поступления осадков гарантировать работоспособность системы отвода во всех возможных ситуациях. С другой стороны, рекомендуется учитывать и объем снега, выпадающего зимой, так как его слой является отличной теплозащитой.

Для труб диаметром менее 50 см от стандартной величины промерзания нужно отнимать 300 мм, а если они крупнее, то 500 мм. Еще проще подсчет на основе глубины самого фундамента: трубу требуется класть на 50 см ниже, и тогда она точно сможет высушить почву до начала разрушения конструкций.

Внимание: если при проектировании и строительстве грунт сухой, рекомендуется предусматривать небольшой запас, потому что в весенние месяцы нагрузка вырастет.

Для домов, отапливаемых в холодный период, кроме типовой глубины закладки, нужно учитывать еще и тепловую отдачу от постройки. Целесообразно проводить расчеты сразу по нескольким методам и выбирать оптимальное значение.

Расчёт материалов

Согласно СНиП можно модифицировать пристенный дренаж, сделав его кольцевым. Расчет потребности в материалах тут учитывает отдаление от фундамента в пределах 3 м. Пластовые дренирующие конструкции применяются, если грунт чрезмерно увлажнен, а на глинистой почве поставлена плита.

Пристенный проект требует:

  • укладки труб с наклоном 2% в сторону коллекторов либо колодцев;
  • расположения смотровых колодцев максимум через каждые 40 м, в идеале – чаще;
  • канаву делать шириной 0.25-0.5 м;
  • приближать трубы к подземным кабелям максимум на 150 мм (если сечение трубопровода – 50 мм).

В схеме также полагается расписывать, какие фильтры будут использоваться, и какой материал в них применят. Для монтажа пристенных дренажных конструкций можно применять трубопроводы из поливинилхлорида, полипропилена, ПНД.

Противоположные стенки труб обязательно снабжаются перфорированными участками, в общей сложности занимающими 1% от внешней поверхности. Когда ведется пристенный дренаж, могут применяться и полимерные мембраны из профиля. Их делают на основе полиэтиленовой пленки, которая при помощи горячей опрессовки покрывается выступами от 0.8 до 2 см.

Этапы установки

Последовательность работ по организации дренажа своими руками не имеет существенных отличий для пластовых и кольцевых схем. Первым шагом становится расчет глубины закладки. Потом отыскивают наиболее высокие и низкие места на территории. В самом высоком пункте обустраивают место для сбора воды, а в низине создают принимающий колодец. Естественный уклон поможет почти всегда обойтись без насосной аппаратуры, существенно удешевляя и строительство, и эксплуатацию системы.

На расстоянии от траншеи, равном сумме сторон дома, располагают водоприемник. Если траншейная конструкция делится на участки, такой же расчет проводится и для каждого сегмента. При этом нельзя приближать части дренажа к фундаменту больше, чем на 300 см. Пластовый дренаж (вместе с засыпками) делают от 0.3 м как минимум. Внешний периметр его должен на 200-300 мм выходить за периметр самого дома.

Котлован для пластовой системы должен быть глубже обычного, предназначенного для укладки фундаментных блоков, самое меньшее на 200 мм.

Засыпку кропотливо уплотняют и выравнивают, соблюдая уклон в 30 мм на 1 м площадки. Периметр покрытого щебнем пространства прокладывается перфорированными синтетическими трубами, имеющими ребра жесткости. На дальнейшие работы с самим фундаментом все эти манипуляции никак не повлияют.

Приемные колодцы для пластового отвода должны делаться фильтрационными. Величина круглых колодцев равняется 1.5, а прямоугольных – 2.8 м. Минимальная высота их делается от 2 м. Нецелесообразно засыпать колодцы доверху, лучше предусмотреть ревизионные работы заранее. Пропорции при организации кольцевого дренажа примерно те же самые.

Завершающим шагом становится формирование отмостки. Плотная подстилающая основа делается толщиной 20 мм. Выше располагается более толстая структура, до 100 мм.

При уплотнении песка с добавкой воды нужно действовать осторожнее, потому что это может привести к размыванию глинистой подложки.

Армирующую сетку рекомендуется покупать с ячейками 10 см, именно такой размер самый практичный. Деформационные швы делают шириной 10-15 мм.

Полезные рекомендации

Раскладку труб вполне оправдано вести одновременно с подготовкой ревизионных колодцев. Такой прием поможет избежать рассогласования и неработоспособности системы. Во всех колодцах ставят емкость для сбора ила или просто оставляют для него пространство. Между точкой ввода трубы и основанием колодезной шахты резервируется 0.2-0.25 м. Засыпка щебня по сторонам от дрен производится обязательно; ближе к фундаменту стоит поднять его на высоту самой почвы.

Подъем слоя щебенки над дренами рекомендуется делать от 30 см. Выше кладется геологический текстиль, мешающий смешению материалов и накоплению ила. Далее кладут песок, поднимая его до уровня земли. Песчаную засыпку трамбовать категорически недопустимо, это ослабит проницаемость грунта для воды. Специалисты и знатоки советуют выбирать дренирующие трубы с повышенным уровнем жесткости.

О том, как монтировать дренажный фундамент, смотрите в следующем видео.
