Ленточно-столбчатый фундамент: этапы строительства. Фото. Видео.

Если, обдумывая строительство собственного дома, вы больше склоняетесь к возведению постройки с легкими стенами (деревянной, деревянно-каркасной, металлокаркасной) тогда вам следует знать, что наиболее оптимальным решением в таком случае будет обустройство ленточно-столбчатого фундамента. При своей относительной дешевизне и простоте он также и довольно прочен, и его снаружи можно облицовывать кирпичом.

Этапы строительства ленточно-столбчатого фундамента

  • Подготовка участка.
  • Разметка контуров будущего фундамента.
  • Бурение шурфов, предназначенных под столбы. При этом посредством спецтехники (либо ручного бура) по всему периметру будущей постройки осуществляют заготовки под столбы. Заготовки выполняют с шагом около полутора метров. Необходимо, чтоб глубина бурения немного превышала глубину промерзания почвы. В нижнем участке шурфов выбирают расширение. Затем монтируют арматуру (примерно 3-4 прутка на один столб). Стенки шурфа выстилают толем – так вы одновременно создадите опалубку и гидрозащиту. Рубашка из толя должна подниматься над уровнем земли на 20см-30см. Затем столбы заливают бетоном, дают раствору «схватиться».
  • Литье ростверка, который будет соединять столбы. Предварительно поверхность столбов накрывают гидроизоляционным материалом. Вдоль всего периметра будущей ленты монтируют опалубку из досок. После этого подготавливают ростверк, для чего на дно опалубки насыпают грунт и тщательно его уплотняют. Необходимо, чтоб уровень грунта был немножко ниже верхней грани установленных столбов. Сверху на уплотненный грунт настилают рубероид либо иной гидроизоляционный материал. Затем приступают к бетонированию ростверка. Залив первый слой бетонного раствора, укладывают на него обвязанный проволокой арматурный каркас. После этого заполняют ростверк раствором до нужного уровня.

Раствор для фундамента

Используемый для обустройства ленточно-столбчатого фундамента раствор должен быть довольно тяжелым. В качестве наполнителей берется гранитный гравий либо щебень. В процессе «схватывания» фундамента его необходимо в течение первой недели обильно поливать водой.

В случае, когда данный вид фундамента возводится под деревянный каркасный дом, то в ходе формирования самого верхнего слоя заливки ростверка в него устанавливают резьбовые шпильки либо анкера.

В последующем на них будет монтироваться нижняя обвязка каркаса.

Видео. Столбчато-ленточный фундамент. Расчет

Видео. Свайно-ленточный фундамент своими руками

Статьи про фундамент

Страница не найдена — ГидФундамент

Содержание статьи1 Этапы возведения мелкозаглубленного ленточного фундамента1.1 Проектирование, расчёт1.2 Водоотведение с участка1.3 Планировка и разметка1.4 Организация строительной площадки1.5 Земляные работы1.6 […]

Содержание статьи1 Фундамент забора с кирпичными столбами2 Геология участка3 Промерзание грунта4 Материал фундамента4.1 Бетонирование с армированием4.2 Бутовый бетон5 Виды фундаментов […]

Содержание статьи1 Виды конструкций откатных ворот1.1 Консольные1.2 Подвесные1.3 Рельсовые2 Фундамент под откатные ворота2.1 Общие моменты технологии возведения фундамента2.2 Типы фундамента […]

Содержание статьи1 Когда армирование кладки не нужно2 Исторический опыт3 Общее понимание армирования кладки4 Назначение армирования кладки5 Виды армирования6 Сетка металлическая […]

Содержание статьи1 Структура композитной арматуры2 Типоразмеры и параметры3 Сферы применения4 Ребристые и гладкие стержни5 Преимущества композитной арматуры6 Рекомендации по выбору […]

Содержание статьи1 Обзор опалубочных систем и применяемых материалов2 Самостоятельное изготовление опалубки перекрытий – принципы и условия3 Монтаж опалубки монолитного перекрытия3. 1 […]

Содержание статьи1 Простейшая опалубка1.1 Монтаж стоек1.2 Настил1.3 Крепление палубы без применения стоек и балок2 Армирование монолитного участка3 Рекомендации по заливке […]

Содержание статьи1 Проектирование анкерных соединений2 Основные нормы анкеровки3 Способы анкеровки4 Две точки зрения по поводу необходимости анкеровки плит4.1 Анкеровка не […]

Содержание статьи1 Основные виды1.1 Пустотные плиты1.2 Полнотелые плиты1.3 Ребристые плиты2 Расшифровка маркировки3 Размеры и вес плит4 Расчет количества плит и […]

Содержание статьи1 Принцип работы арматуры в перекрытии2 Пошаговая инструкция2.1 Подготовка2.2 Укладка армокаркаса3 Пример армирования плиты перекрытия дома 6 х 6 […]

Страница не найдена — ГидФундамент

Содержание статьи1 Этапы возведения мелкозаглубленного ленточного фундамента1.1 Проектирование, расчёт1.2 Водоотведение с участка1.3 Планировка и разметка1.4 Организация строительной площадки1.5 Земляные работы1.6 […]

Содержание статьи1 Фундамент забора с кирпичными столбами2 Геология участка3 Промерзание грунта4 Материал фундамента4.1 Бетонирование с армированием4.2 Бутовый бетон5 Виды фундаментов […]

Содержание статьи1 Виды конструкций откатных ворот1.1 Консольные1.2 Подвесные1.3 Рельсовые2 Фундамент под откатные ворота2.1 Общие моменты технологии возведения фундамента2.2 Типы фундамента […]

Содержание статьи1 Когда армирование кладки не нужно2 Исторический опыт3 Общее понимание армирования кладки4 Назначение армирования кладки5 Виды армирования6 Сетка металлическая […]

Содержание статьи1 Структура композитной арматуры2 Типоразмеры и параметры3 Сферы применения4 Ребристые и гладкие стержни5 Преимущества композитной арматуры6 Рекомендации по выбору […]

Содержание статьи1 Обзор опалубочных систем и применяемых материалов2 Самостоятельное изготовление опалубки перекрытий – принципы и условия3 Монтаж опалубки монолитного перекрытия3. 1 […]

Содержание статьи1 Простейшая опалубка1.1 Монтаж стоек1.2 Настил1.3 Крепление палубы без применения стоек и балок2 Армирование монолитного участка3 Рекомендации по заливке […]

Содержание статьи1 Проектирование анкерных соединений2 Основные нормы анкеровки3 Способы анкеровки4 Две точки зрения по поводу необходимости анкеровки плит4.1 Анкеровка не […]

Содержание статьи1 Основные виды1.1 Пустотные плиты1.2 Полнотелые плиты1.3 Ребристые плиты2 Расшифровка маркировки3 Размеры и вес плит4 Расчет количества плит и […]

Содержание статьи1 Принцип работы арматуры в перекрытии2 Пошаговая инструкция2.1 Подготовка2.2 Укладка армокаркаса3 Пример армирования плиты перекрытия дома 6 х 6 […]

Виды фундаментов: ленточный, столбчатый, фундаментная плита

*Стоимость работ и материалов по фундаменту включает в себя все необходимые работы и затраты.

Виды часто используемого фундамента

 Строительство дома – это самый важный шаг в жизни каждого человека. Всю работу по возведению жилища можно сделать самостоятельно или воспользоваться услугами профессионалов. Однако перед тем как начать строить, важно понимать, что качество и надежность дома во многом зависит от фундамента, ведь он выдерживает максимальные нагрузки на протяжении всего срока эксплуатации. А чтобы правильно его построить, необходимо разбираться в конструкции и возможных вариантах различных фундаментов.

Учитывая природные условия, местность и нагрузки, конструкция и вид фундамента бывает разной. Вот основные виды фундаментов для строительства домов:

  1. Ленточные виды фундаментов располагаются  под самонесущими и несущими стенами, выполняются в виде сплошной непрерывной монолитной ленты.
  2. Плитным фундаментом заливают цельные монолитные плиты, которые обеспечивает равномерное распределение нагрузки.
  3. К столбчатым фундаментам относятся такие виды, которые строится из отдельных опорных конструкций, которые устраивают под стенами, колоннами. Опоры выставляют с определенным шагом.
  4. Свайные фундаменты состоят из опор и ростверка, которые хорошо заглублены в грунт. Ростверк делают в виде ленты, которая объединяет сваи.

Каждый вариант фундамента отличается глубиной заложения, способом исполнения и материалом. У каждого варианта различных фундаментов имеется своя область применения и особенности сооружения.

Ленточный фундамент

Наиболее распостроненным фундаментом, являются ленточный монолитный, это универсальный вариантов основания для возведения дома. Большинство людей строят на ленточных фундаментах, когда планируют развернуть строительство загородного дома или коттеджа.

Ленточный фундамент – это сплошная бетонная лента, которая располагается под несущими и под внутренними стенками, а также в тех участках, где будут опорные колонны. На каждом отрезке он имеет одинаковое сечение и форму. В большинстве домов он имеет прямоугольное сечение. Однако если нужно уменьшить давление на легко деформируемый и слабонесущий грунт, то в ленточном фундаменте используют дополнительную расширяющуюся к основанию форму, то есть расширяют подошву и выпоняют стенки с наклоном.

Так как любой ленточный фундамент имеет цельную конструкцию, то он отлично распределяет нагрузки, поэтому его можно выполнять практически на любом грунте. Еще ленточные фундаменты закладывают при разной глубине промерзания, при любой конфигурации и массе дома. Стоит отметить, что это довольно дорогой и непростой вариант, поэтому бывает довольно затратным. Поэтому некоторые люди заменяют ленточный на более доступный столбчатый. Однако в сложных случаях он становится единственным решением.

Например, ленточные фундаменты выполняют в таких ситуациях:

  • если возводятся тяжелые дома с массивными перекрытиями;
  • при необходимости обустройства подвала, гаража, цокольного этажа;
  • если на участке присутствует высокий уровень грунтовых вод;
  • когда дом возводится на участке с большим уклоном.

Такого рода основания бывают разных типов. Например, по способу возведения он встречается двух видов — монолитный и сборный. Монолитный  закладывают на строительной площадке в подготовленную опалубку, на дно которой укладывается арматурный пояс. Если это сборный ленточный, то его собирают из штучных элементов. В большинстве случаев сборный сооружается из бетонных блоков ФБС.

Еще разновидности ленточных фундаментов разделяют по величине нагрузки, которую они способны выдержать. Учитывая этот параметр, они бывают глубокозаглубленными и мелкозаглубленными ленточными фундаментами. Мелкозаглубленный ленточный используют в случае строительства небольших легких кирпичных или блочных домов. Закладывают мелкозаглубленный ленточный на глубину около 60-70 см в случае слабопучинистых грунтов.

Глубокозаглубленные ленточные фундаменты сооружают на пучинистых грунтах или при заложенных в проекте будущего дома тяжелых стенах, перекрытиях и других конструкциях, которые будут оказывать повышенное давление на основание. Еще этот вариант фундамента применяют при строительстве домов, в которых предусмотрен гараж или подвал. В этом случае глубокий ленточное основание становится стенами для подземных помещений. Этот тип фундамента закладывается на глубину, которая намного ниже глубины промерзания грунта, то есть, где-то на 30 см от этого уровня. Так как такой вариант фундамента глубоко заходит в землю, то он не поддается деформациям, является наиболее прочным и устойчивым. Однако из-за затрат на материалы и трудоемкости является дорогостоящим вариантом.

Разновидности столбчатых фундаментов и свайного фундамента.

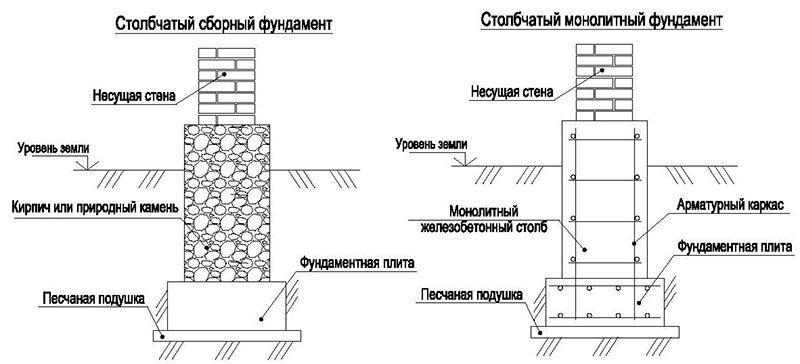

Современный столбчатый фундамент – это прочная конструкция из столбов, установленных в самых сложных точках конструкции — это схождение стен и углы дома. Еще его устанавливают в домах с тяжелыми внутренними стенами. Выполняя столбчатое основание, необходима закладка армированного пояса — ростверка, который не допустит смещения фундамента по горизонтали. А еще ростверк распределяет нагрузки от дома на систему столбов, поэтому основание становится максимально устойчивым. К дополнительным плюсам, которые можно отнести к этому виду, это устойчивость грунта основания под опорами. В отличие от универсального ленточного фундамента, столбчатый садится меньше, и давление здания равномерно распределяется на все опоры. Благодаря такой конструкции появляется возможность увеличить имеющиеся нагрузки на основание еще на 25%.

Однако не во всех случаях можно использовать такой вариант оснований. Ведь существуют определенные условия, при которых категорически запрещается его устанавливать. Например, если дом сооружается на слабом и сильно подвижном грунте, то столбы на такой почве делать нельзя, так как есть вероятность проседания конструкции. Если же принято решение установить столбы на такой почве, то необходимо использовать самые мощные ростверки. Однако такая работа требует больших вложений, поэтому стоимость строительства будет неоправданно высокой и просто невыгодной. Нерационально возводить столбчатое основание на слабонесущих грунтах — торфе, просадочных породах, глинистой или насыщенной водой почве.

Помимо этого, нельзя применять столбчатый вариант фундамента для домов с тяжелыми массивными стенами, то есть, если они сделаны из железобетонных плит или блоков, а также при кирпичных стенах, толщина которых более 51 см. Если нужно обустроить подвал, то столбчатый фундамент не подходит для возведения дома. Ведь промежутки между столбами придется заделывать кладкой, а это очень затратное и трудоемкое дело. Если участок для строительства имеет большие перепады высот, то возвести эти виды фундаментов, также будет очень проблематично.

Перед тем как начать строительство столбчатого фундамента, необходимо провести расчет глубины его заложения, однако здесь нужно учитывать некоторые моменты:

  • Главный показатель расчета глубины – это уровень промерзания земли в определенной местности. Например, столбчатый фундамент нужно закладывать ниже отметки промерзания грунта, благодаря чему уменьшится действующая сила деформации.
  • Следующий показатель – это вид и состав грунта, то есть бывает глинистый и песчаный, неподвижный и подвижный грунт. Самым лучшим считается песчаный грунт, так как вода проходит сквозь него и не скапливается. Илистый и торфяной грунт – это самый плохой вариант для строительства.

Если столбчатый фундамент устанавливается на участке с высоким уровнем грунтовых вод, то дополнительно потребуется устройство гидроизоляции и дренажа. Еще очень важно учесть вес будущего дома, общую нагрузку при проживании семьи и массу опор фундамента. Поэтому для проектирования будущего дома лучше обращаться за помощью к специалистам, они смогут провести точные расчеты и вычислить возможные нагрузки. Возможно, потребуется применить для строительства другой вид фундамента, который будет более безопасным и недорогим.

Всем известно, что самую большую опасность малоэтажным домам приносит действие силы морозного пучения. Поэтому очень важно закладывать столбчатый фундамент ниже промерзания грунта, а если на участке пучинистые грунты, то это имеет очень большое значение. Если на столбчатом фундаменте возводится довольно легкое сооружение, то нагрузка будет небольшой, поэтому ее будет недостаточно для сопротивления силам пучения. И в результате столбчатый фундамент может деформироваться. В этом случае его заменяют другим, более устойчивым, например, ленточным или монолитной плитой.

Фундаментная монолитная плита, как еще один вариант фундамента.

Это железобетонная конструкция, которая укладывается или заливается по всей площади строения, и применяется на участках с высоким уровнем грунтовых вод, в сейсмически опасных районах и на участках со слабым грунтом. Этот вариант фундаментов устойчив к любым деформациям, обладает отличной несущей способностью, надежный и долговечный. Обычно плита бывает монолитной, но в некоторых случаях для ее сооружения используют сборную железобетонную конструкцию.

Фундаментная плита имеет разную глубину заложения, поэтому ее можно отнести как к малозаглубленным поверхностным конструкциям, так и к фундаментам глубокого заложения. Ее устройство не требует больших усилий, все что необходимо, это снять верхний слой земли и заложить планировку площадки под дом. Если это заглубленный вариант, то это довольно большой объем земляных работ, что существенно отразится на стоимости монолитной конструкции. Плитных фундаментов бывает два вида: со сплошной и решетчатой структурой.

Он подходит для любого типа грунтов. Когда конструкция основания мелкозаглубленная и выполняется на подвижном пучинистом грунте, то она называется «плавающей». Самая главная особенность такой конструкции — это способность перемещаться одновременно с грунтом. Благодаря этому не происходит деформации и разрушения здания, так как фундамент имеет отличное армирование. А еще она подходит для насыпного грунта и грунта, который может при определенных условиях проседать. Основание для фундаментной плиты может быть в виде подготовленного грунта или свайного поля. Для выполнения свайного поля применяют буронабивные, винтовые или забивные сваи.

Чтобы построить фундаментную плиту, очень важно выровнять поверхность под неё, поэтому если земельный участок с перепадами высоты, то такая конструкция не подходит. Еще важно знать, что стоимость такого фундамента довольно высока, однако быстро окупается отличной несущей способностью и максимальной прочностью. Только рассмотривая все возможные виды фундаментов для будущего дома, сравнивая недостатки и достоинства каждого из них, можно выбрать самый подходящий вариант и начинать строительство.

Столбчато ленточный фундамент своими руками

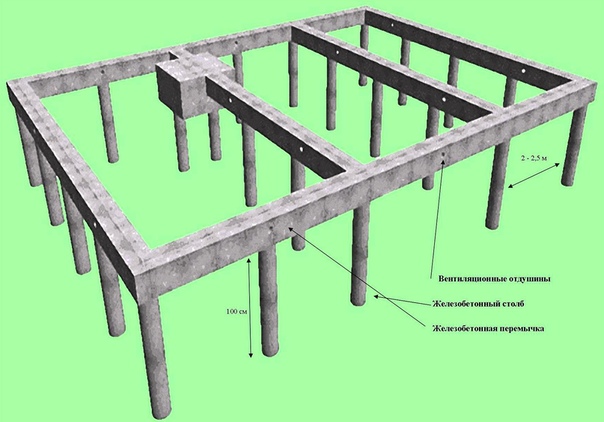

Ленточно-столбчатый фундамент – это такой вид основания постройки, который имеет форму монолита и подходит для сложных почв – пучинистых, песчаных или болотных. Данная постройка устанавливается в основном для деревянных или деревянно-каркасных домов. Для него характерна неоспоримая прочность и долговечность. В нашей статье мы обсудим все особенности данного вида и узнаем, как сделать его самостоятельно.

Компоненты конструкции

Ленточно-столбчатый фундамент – это такой вид основания постройки, который имеет форму монолита и подходит для сложных почв

Основные составляющие фундамента:

  • Конструкции для опоры — столбы;
  • Ростверки — ленты.
  • Каркас для армирования;
  • Внутренние сваи.

Лента дает возможность закрытия подпола строения, что дает возможность пережить избыток влаги. Кроме этого, данный компонент образует поверхность, которая может применяться для кладки пеноблоков и кирпичей.

Преимущества данного вида фундамента

Все работы по строительству и заливке может выполнить даже не специалист

Столбчато-ленточный фундамент имеет такие преимущества:

  • Защитная система от воздействия вибрации;
  • Боковые участки создают опору;
  • Низкая трудоемкость. Все работы по строительству и заливке может выполнить даже не специалист. Поэтому выполнить работу самостоятельно очень легко. Ленточная часть располагается над почвенным покровом, что уменьшает количество необходимых затрат раствора.
  • Небольшая потеря тепла, так как большая часть конструкции не контактирует с линией промерзания грунта.

Виды столбов

Существуют различные виды столбов для данного вида фундамента

Существуют такие виды столбов для данного вида фундамента:

  1. Набивной столб — прямая установка в специальные строительные скважины, куда и добавляется раствор;
  2. Буронабивной столб – мало затратный и способен к высокой не сущности. Данный вид можно залить бетоном без трубы.

Внимание! Иногда монтируются одиночные конструкции опоры, например, в местах с самым высоким уровнем нагрузки.

Подходящий материал для данных фундаментов

Столбчато-ленточный фундамент требует особого внимания к выбору материала для опор

Столбчато-ленточный фундамент требует особого внимания к выбору материала для опор. Лучше всего для таких целей подходят такие компоненты:

  • Кирпичи;
  • Блоки из бетона;
  • Металлические трубы;
  • Асбестоцементные трубы;
  • Дерево.

Особенности каждого из материалов:

Рекомендуем к прочтению:

  1. Деревянные опоры. Не очень популярный материал из-за не долгого срока жизнедеятельности. Применяют в основном при строительстве террас. Столбы для такой работы должны иметь диаметр 0,15 – 0,2 метра и пропитаны от разрушений.
  2. Кирпичные конструкции. Применяют при строительстве незаглубленного фундамента. Ширина кладки должна быть не меньше, чем 0,5 метра.
  3. Столбы из бетона. Самый популярный материал, так как имеет долговечность. Бывают монолитными и сдельными. Ширина не должна быть меньше, чем 0,5 метра.

Этапы строительства

Столбчато-ленточный фундамент своими руками можно построить в два этапа:

  1. Создаем конструкцию опоры из столбов;
  2. Создаем ленточную часть фундамента.

Ознакомимся с каждым процессом более подробно.

Конструкция опоры

Не упускайте из внимания, тот факт, что столбы при установке должны располагаться на расстояние пары метров друг от друга

Для начала выберем правильную глубину для фундамента. Для этого необходимо учитывать особенности почвы, такие как: уровень промерзания, положение грунтовых вод и структуру. По такому критерию, как уровень погружения фундаменты разделяются на такие виды:

  • Мелко заглубленные;
  • Заглубленные.

Внимание! Для заглубленных видов характерно расположение основания на полметра ниже, чем уровень промерзания земли.

Не упускайте из внимания, тот факт, что столбы при  установке должны располагаться на расстояние пары метров друг от друга. Если дистанция больше, то это может нарушить прочность конструкции.

Монтаж опор установки начинается с подготовительных работ – это, прежде всего, выбор наиболее оптимального места для строительства. Когда мы определились с местом, нужно удалить верхний слой почвы и засыпать емкость песком.

Далее ставим отметки на месторасположении фундамента, которое выполняем при помощи специальной нитки, предназначенной для строительных работ. Натягиваем их двумя непересекающимися линиями, которые равняются толщине фундамента.

Важно! На протяжении всего процесса очень важно следить за углами, их норма 90 градусов. Также стоит помнить об отметках пересечений стен и углов зданий.

После этого мы можем приступить к созданию траншей, которые выкапываются в местах, где находятся ленточные элементы. Оптимальная глубина для них примерно 0,4 метра, а ширина должна иметь в запасе 10 см для опалубки. Ручным буром необходимо сделать отверстия для расположения конструкций опоры. Изначально засыпаем скважины на 10 см песком.

Рекомендуем к прочтению:

При монтаже столбов применяем раствор бетона и создаем дополнительно слой гидроизоляции. Для этого нужно скрутить рубероид в двойной слой и используем в качестве трубы. Полученные детали соединяем скотчем и устанавливаем конструкцию до упора в почву.

Внимание! Прежде, чем сделать данный фундамент нужно создать каркас из арматуры и проволоки. Последующим действием будет монтаж установки в отверстие, таким образом, чтоб конструкция выходила наверх на 15-20 см.

Последнее действие данного этапа – это залитие бетонным раствором опоры. Слой должен становить примерно 20 см, не меньше. После высыхания заливаем скважину полностью.

Создание ленточной части фундамента

Первое, что мы совершаем на данном этапе — это выполняем вязку каркаса армирования

Первое, что мы совершаем на данном этапе — это выполняем вязку каркаса армирования, далее производим сварку соединений, которые выделяются из слоя залитых столбов.

Выполнив данные действия, приступаем к монтажу опалубки, которая есть составляющей конструкции ленточного фундамента. Для данного действия нам понадобится несколько досок, которые имеют ширину 10 см и сделаем из них цельную установку. Следующим действием есть гидроизоляция, которую можно выполнить при помощи полиэтилена.

Полученную опалубку заливаем раствором бетона. Данный процесс производится своими руками или же с помощью специальной техники. По истечении трех недель, когда бетон высохнет, можно снять деревянный каркас.

Последними составляющими процесса будет гидроизоляция фундамента и боковых частей ленточной постройки. В этом нам может помочь хорошо разогретый битум.

Внимание! Для достижения более высокого результата, необходимо данные действия выполнить два раза.

Песок, который мы засыпали под ленточный фундамент нужно убрать, чтоб не было пробелов в нашей конструкции. Вот такими легкими действиями можно построить столбчато-ленточный фундамент своими силами.

Сравнение типов фундаментов. Виды и характеристики

При строительстве любого дома его проектирование начинается с выбора типа фундамента – основной части здания, обеспечивающей надежность и устойчивость всей конструкции.

Современный рынок строительства предлагает потребителю фундаменты следующего конструктивного типа: столбчатый, ленточный, плитный и свайный. Каждый из них обладает очевидными достоинствами и изъянами, которые следует учитывать, чтобы не допустить перерасхода материалов, деформаций и трещин в несущих конструкциях.

Сравнение ленточного и свайно-винтового фундамента.







Характеристика типа фундамента Ленточный фундамент Свайно-винтовой фундамент
Необходимость в проведении земляных работ перед строительством фундамента да нет
Срок строительства 4-6 недель 1-3 дня
Возможность строительства на сложных грунтах и рельефах без проведения дополнительных работ нет да
Возможность сразу же полноценно нагружать фундамент и монтировать дом  нет да
Ограничение строительства фундамента теплым временем года да нет
Возможность устройства подвальных помещений и цокольных этажей да Требуется дополнительное техническое решение

Столбчатый фундамент

Столбчатый фундамент представляет собой систему столбов установленных под несущими балками и в местах пересечения стен.

Типовое решение представляет собой блоки из бетона, установленные в предварительно вырытую яму, засыпанную щебнем, который перед монтажом трамбуется. В основном, подходит для строений небольших размеров, каркасных и каркасно-щитовых домов.

Плюсы такого упрощенного варианта фундамента

  • обходится наиболее дешево,
  • строится достаточно быстро,
  • не требует дополнительных работ.

При этом подобная конструкция имеет серьезные недостатки:

  • Не подходит для ответственных домов, рассчитанных на длительный срок службы
  • Столбчатый фундамент не подходит для пучинистых грунтов, так как разница в смещении каждого столба быстро приведет к необходимости в ремонте.

Особенностью пучинистых грунтов является изменение их объема при переходе состояния из талого в мерзлое и наоборот.

  • Невозможность строительства цокольного этажа или подвала.

Примерно те же плюсы и минусы имеет свайный фундамент на буронабивных сваях.

Отличием от предыдущего типа является то, что опоры представляют собой бетонные столбы цилиндрической формы с армированием стальной арматурой, получаемые при помощи бетонирования предварительно пробуренных ниже глубины промерзания скважин.

Ленточный фундамент

Самым популярным вариантом фундамента для строительства дач и коттеджей является ленточный.

Получил свое название благодаря конструкции в виде замкнутого контура (ленты), укладываемого по периметру здания, под его несущими стенами. Поскольку такое устройство равномерно распределяет вес дома на всю площадь фундамента, он позволяет возводить более массивные сооружения, чем с помощью столбчатых конструкций.

К плюсам, как монолитного, так и сборного ленточного фундамента относятся:

  • большая надежность по сравнению со столбчатым фундаментом,
  • возможность сделать подвал

К сожалению, этот тип фундамента также не является универсальным и имеет ряд серьезных ограничений:

  • Ленточный фундамент также не решает многих проблем, связанных с пучинистым грунтом, если только речь не идет о южных районах страны, где глубина промерзания невелика.

Постоянное сезонное перемещение ленты вверх-вниз, из-за оттаивания-промерзания даже в случае прочной ленты за несколько лет вызовет накопление напряжения, деформаций и приведет к появлению трещин. Частично эту проблему можно решить утеплением, что вызовет дополнительные затраты.

  • Чем больше размеры дома, тем сложнее сделать надежную ленту.

При большой протяженности ленточного фундамента и сезонному перемещению грунта, он может сломаться.

  • В деревянных строениях на ленточном фундаменте, из-за плохой вентиляции возникает повышенная влажность, что приводит к гниению нижнего венца дома и лаг, на которые крепится пол.
  • Срок службы ленточного фундамента может снижаться из-за коррозии арматуры, а в определенных условиях сам бетон подвержен сульфатной коррозии.

Плитный фундамент

Реже используют плитный фундамент.

Представляет собой в монолитном варианте цельную бетонную плиту, которую часто называют плавающей из-за того, что она перемещается вместе с грунтом. Монтаж производится следующим образом:

  • удаляется верхний слой грунта;
  • делается песчаная подушка, которая тщательно трамбуется;
  • создается гидроизоляция;
  • делается опалубка;
  • заливается бетон, после застывания которого, производится его вибрирование для придания дополнительной прочности.

Применяется плитный фундамент в условиях повышенного содержания грунтовых вод, на слабых и просадочных грунтах из-за большой площади опоры, что обеспечивает высокую устойчивость дома.

Гидро- и термоизоляция таких плит требует серьезной квалификации, а в силу непродуманного монтажа в неоднородных грунтах появляются перекосы.

К преимуществам такого фундамента относят:

  • высокую несущую способность,
  • возможность любой перепланировки из-за распределения нагрузки.

При этом плитные фундаменты не лишены недостатков:

  • первым из которых является высокая цена,
  • отсутствует возможность строительства подвала
  • в деревянных домах проблема вентиляции может вызвать подгнивание элементов нижней части строения.

Свайно-винтовой фундамент

Значительно более универсальным применением отличается свайно-винтовой фундамент, позволяющий решать достаточно сложные строительные задачи при помощи свай особой конструкции, заглубляемых методом ввинчивания. Впервые подобная технология была применена при строительстве маяка на обводненной почве. В современном строительстве винтовые сваи используются в тех случаях, когда другие виды фундамента не могут обеспечить надежности из-за особенностей грунта. Компания СВФ Группа приобела массовую популярность своими винтовыми сваями в Петербурге.

Винтовые сваи не позволяют оказывать силам морозного пучения влияния на дом

Плюсами свайно-винтового фундамента являются:

  • Экономичность. По сравнению с традиционными ленточными фундаментами его стоимость дешевле как минимум на 40%.
  • Нет привязки к температуре окружающей среды – строительство возможно круглогодично.
  • Высокая скорость монтажа. Весь процесс занимает несколько дней, а сам фундамент не требует усадки – сваи готовы к полной нагрузке сразу после завинчивания.
  • Разнообразие мест применения. Болотистые, торфяные и обводненные грунты не являются препятствием для использования свайно-винтового фундамента.

Пучинистость почвы, создающая серьезную проблему для фундаментов другого типа, также не страшна винтовым сваям из-за широкой лопасти, которая сопротивляется вырыванию сваи из грунта. А неоднородность грунта вызывающая деформации у плит и набивных свай не оказывает такого действия на свайно-винтовой фундамент, если обеспечить различную несущую способность каждой свае с помощью заглубления на разную глубину. Та же особенность позволяет строиться на неровных участках, в том числе на склонах, к тому же в труднодоступных местах, при невозможности использования техники, работы по монтажу фундамента могут проводиться вручную.

  • Экологичность. Вы сможете сохранить свой природный ландшафт. И удивитесь отсутствию строительного мусора на участке.
  • Большая ремонтопригодность, возможность проектирования коммуникаций параллельно строительству фундамента и пристраивания к  существующим зданиям.
  • Хорошая вентиляция подполья дома.
  • Возможность создания цокольного этажа.

На основании сказанного можно сделать вывод, что из всех современных типов фундаментов свайно-винтовой отличается наибольшей универсальностью при доступной стоимости.

Рассчитать фундамент

столбчатый фундамент, ленточный фундамент. Стоимость фундамента

Строительство дома или строительство бани всегда начинается с устройства фундамента. Фундамент предназначен для принятия нагрузок от конструктивных элементов строения с последующей передачей их на грунт. Подходить к строительству фундамента необходимо ответственно, так как ошибки, допущенные при изготовлении фундамента, приводят к непредсказуемым последствиям и к тому же их нелегко исправить. Вместе с тем, затраты на устройство фундамента являются достаточно серьезной статьей расходов в ходе строительства дома или бани, поэтому выбор конструкции фундамента должен быть обоснован также и с экономической точки зрения, дабы не «закапывать в землю» весьма немаленькие деньги.

Вид и глубина заложения фундамента выбирается в зависимости от типа грунта, уровня грунтовых вод, типа здания и нагрузок, которые будут действовать на фундамент в процессе его эксплуатации. К основным видам фундаментов, применяемым в малоэтажном строительстве, относятся следующие:

Ленточный фундамент

Устройство ленточного фундамента производится, как правило, для зданий с тяжелыми стенами: кирпичными, каменными, бетонными и. т.д. Глубина заложения ленточного фундамента определяется глубиной промерзания грунта. Так, для Московской области глубина промерзания состаляет 1.2 м и глубина заложения ленточного фундамента выбирается не менее 1.5 м. Строительство ленточного фундамента является одним из самых финансово и трудозатратных.

Ленточный мелкозаглубленный фундамент

Как видно из названия, отличие этого вида фундамента от ленточного фундамента состоит в глубине заложения. Глубина заложения ленточного мелкозаглубленного фундамента в Московской области может не превышать 70 см. Основной принцип конструирования мелкозаглубленных фундаментов зданий с несущими стенами на пучинистых грунтах заключается в том, что ленточные монолитные фундаменты всех стен здания объединяются в единую систему и образуют достаточно жесткую горизонтальную раму, перераспределяющую неравномерные деформации основания.

Столбчатый фундамент

Этот тип фундаментов подходит для домов облегченной конструкции (одноэтажных бревенчатых, брусовых, каркасных) без подвалов. Основное достоинство столбчатого фундамента заключается в его относительно низкой стоимости. Вместе с тем, значительные ограничения на применение столбчатых фундаментов накладываются в зависимости от типа грунта.

В Территориальных строительных нормах «Проектирование, расчет и устройство мелкозаглубленных фундаментов малоэтажных жилых зданий в Московской области», утвержденных постановлением Правительства Московской области от 30.03.98 №28/9, отмечается:

«Территория Московской области более чем на 80% сложена пучинистыми грунтами. К ним относятся глины, суглинки, супеси, пески пылеватые и мелкие. При определенной влажности эти грунты, промерзая в зимний период, увеличиваются в объеме, что приводит к подъему слоев грунта в пределах глубины его промерзания. Находящиеся в таких грунтах фундаменты подвергаются выпучиванию, если действующие на них нагрузки не уравновешивают силы пучения. Применяемое в практике строительства мероприятие против выпучивания путем заложения фундаментов на глубину промерзания не обеспечивает устойчивость легких зданий, так как такие фундаменты имеют развитую боковую поверхность, по которой действуют большие по значению касательные силы пучения. Таким образом, повсеместно применяемые материалоемкие и дорогостоящие фундаменты не обеспечивают надежную эксплуатацию малоэтажных зданий, построенных на пучинистых грунтах.

Одним из путей решения проблемы строительства на пучинистых грунтах малоэтажных зданий является применение мелкозаглубленных фундаментов, закладываемых в сезоннопромерзающем слое грунта.

Начиная с 1987 года во многих субъектах Российской Федерации, в том числе в Московской области, на мелкозаглубленных фундаментах построены тысячи малоэтажных зданий со стенами из разных материалов — кирпича, блоков, панелей, деревянных щитов. Применение их позволило сократить расход бетона на 50-80%, трудозатраты — на 40-70%.

Длительный срок эксплуатации зданий на мелкозаглубленных фундаментах свидетельствует о их надежности.»

Большой опыт строительства нами фундаментов под деревянные дома и бани на основе срубов, показывает, что наиболее подходящим видом фундамента для срубов по критерию «надежность-стоимость» является ленточный мелкозаглубленный фундамент.

Ленточный фундамент глубокого заложения не только значительно дороже мелкозаглубленного, но и, как было отмечено выше, для легких зданий, а дома и бани из срубов и дома из бруса относятся к легким зданиям, не выполняет функцию, для которой он и заглубляется ниже глубины промерзания, а именно обеспечение полной неподвижности здания на фундаменте. Для срубов небольшие сезонные подвижки фундамента не критичны, в отличие от кирпичных зданий, так как сруб — это самонесущая конструкция, но как говорится «если нет разницы (в данном случае между ленточным фундаментом глубокого заложения и мелкозаглубленным фундаментом), зачем платить больше».

Использование же столбчатого фундамента для домов и бань из срубов практически на всей территории Московской области очень рискованно, так как столбы на пучинистых грунтах могут вести себя непредсказуемо.

Наша фирма производит строительство ленточного мелкозаглубленного монолитного армированного фундамента конструкции, представленной на рисунке. В данной конструкции подушка из песка выполняет роль непучинистого основания. Применение каркаса из арматуры уменьшает деформации и позволяет устранить риск разрушения самого фундамента при сезонных подвижках грунта.

Здесь следует отметить, что мы используем только заливку фундамента из бетона, не применяя бетонные блоки, так как фундамент из блоков на пучинистых грунтах более подвержен разрушению и его применение рискованно.

В таблице приведена стоимость ленточного мелкозаглубленного фундамента при изготовлении нашей фирмой для различных размеров срубов. Все размеры фундамента даны по осям ленты.

Размеры фундамента, м Стоимость фундамента «под ключ», руб Размеры фундамента, м Стоимость фундамента «под ключ», руб
4х5 88000 6х9 145000
5х5 93000 7х9 155000
6х5 104500 8х9 164000
6х6 116000 9х9 пятистенок 216000
6х7 125000 9х10 пятистенок 226000
6х8 135000 10х10 пятистенок 240000

Цены на фундамент в таблице приведены при условии ровного участка. Если на участке присутствует уклон, то цена и параметры фундамента корректируются в зависимости от величины уклона.

Ленточный монолитный армированный мелкозаглубленный фундамент — лучшее решение для домов и бань из срубов

Типы фундаментов: столбчатый, ленточный, свайный фундамент | Бетон

Фундамент столбчатый

Фундамент на столбах — самый распространенный и дешевый тип фундамента. Особенно эффективно использование столбчатых фундаментов на пучинистых грунтах глубокого промерзания. У них есть ряд особенностей, которые в некоторых случаях мешают их успешному использованию. Горизонтально подвижный грунт отличается отсутствием сопротивления опрокидыванию, поэтому во избежание бокового сдвига требуется установить жесткий железобетонный плот-фундамент.Limited используются на мягких грунтах при строительстве зданий с толстыми стенами. Также при столбчатом фундаменте возникают трудности с возведением цоколя, что является сложным и трудоемким. Устройство фундамента пирса используется для дома с легкими стенами. Этот вид фундамента по затратам материалов и затрат вдвое экономичнее ленточных фундаментов. Столбы встраиваются в углы на пересечении стен, под опорами, под опорами и в других местах, где сосредоточена нагрузка.Сверху уложены столбы обвязкой балок.

Ленточный фундамент

Поясами называются основания, которые возводятся прямо под несколькими отчетливыми столбами или стенами дома. Они выполнены в виде подземных стен, состоят из железобетонных поперечных балок. Такие фундаменты для возведения домов с толстыми стенами. Он проложен под основными стенами. Устройство ленточного фундамента под домом теплые погреба, подвал, подвал или гараж делают этот тип фундамента необходимым.Ленточные фундаменты отличаются большим объемом земляных работ, большим расходом используемых материалов, сложностью строительства и значительным весом. Но, несмотря на это, эти фундаменты считаются самыми распространенными из-за относительно простой технологии. Фундаменты бывают ленточные, монолитные и модульные. На дне котлована для устройства монолитного фундамента сделана деревянная опалубка, установлены изоляционные листы, арматура, а в пространстве между стенами залита бетонная опалубка.При обогреве дома с целью снижения тепловых потерь в такие фундаменты закладывается утеплитель. Национальные фундаменты делают из железобетона или крупных бетонных блоков.

Плитный фундамент

Плитный фундамент построен под квадратное здание. Это сетка или сплошная плита, которая изготавливается из железобетонных или сборных поперечных балок с жесткой герметизацией стыков. Построен плиточный фундамент из железобетонного фундамента для придания жесткости. Это становится необходимым при строительстве на сжимаемом грунте, например, насыпью или на плаву.Устройство плитного фундамента отличается большим расходом материалов и целесообразно только при возведении компактных и небольших зданий или других сооружений, не требующих возведения высокого цоколя, а печь можно использовать как перекрытие. Это может быть гараж, сауна и другие подобные сооружения. Для зданий более высокого класса используется в виде фундамента из усиленных поперечин или оребрения.

Фундамент свайный

Эти фундаменты состоят из свай, покрытых верхней балкой, бетоном или бетонной плитой. Устройство свайного фундамента — это очень дорогое и трудоемкое в процессе реализации, поэтому при индивидуальном строительстве они используются очень редко. Устанавливается в тех случаях, когда требуется передать пониженную нагрузку на грунт. Нагрузка здания в этом случае переносится на твердый грунт, расположенный на глубине. В зависимости от материала различают сваи деревянные, бетонные, железобетонные, стальные и комбинированные. По способу погружения в грунт и изготовления сборных свай различают и распечатывают.В зависимости от поведения свай в грунте есть сваи, у которых есть достаточно крепкие грунтовые и подвесные сваи. Их использовали при слишком большой глубине надежного грунта. Самыми экономичными считаются деревянные сваи, но во влажной почве быстро загнивают. Бетонные сваи более дорогие, но прочные и выдерживают большие нагрузки.

Подушки песочные

Устройство фундамента на песчаных подушках желательно использовать для экономии строительных материалов, для частичной или полной замены непригодных грунтов у основания, для поднятия уровня пола неглубоких грунтовых вод.Для их строительства ямы засыпают пластами песка, которые тщательно промывают и поливают. В пучиноопасных грунтах при промерзании не рекомендуется устанавливать устройство без дренажа такого фундамента. В противном случае возможно заиливание подушки, что приведет к потере первоначальных свойств.

Срок службы фундаментов разного типа

При установке фундамента важно запланированное время использования, то есть конструкция, из которой он построен.У разных фундаментов срок службы разный. Например, бетонная лента может простоять сто пятьдесят лет, а фундамент на бетонных опорах — около пятидесяти лет. Меньше всего срока службы деревянных свай — десять лет.

Виды материалов, из которых выполнен фундамент

В зависимости от материалов, используемых для устройства фундамента, они бывают из щебня, бутового бетона, бетона и кирпича.

Бутово фундаменты возведения большого каменного карьера, который выбирается по размеру и форме.Кладка производится в цементном растворе, при этом камни укладываются плотно между собой. Толщина бутового фундамента зависит от проектных соображений. Это массивный и трудоемкий из всех типов фундаментов, поэтому при строительстве жилых домов его использование не оправдано. Бутовские фундаменты рекомендуется только на участках, где есть каменный карьер в необходимом количестве, и является местным материалом. К положительным качествам бутового фундамента можно отнести максимально возможную долговечность и прочность.Также он довольно устойчив к грунтовым водам и морозам.

Фундамент щебеночно-бетонный состоит из заполнителя и раствора. В качестве наполнителя можно использовать бутовый камень, гравий или крупный щебень. Вы можете использовать боевой кирпич и железную руду.

Бетонный фундамент называют заливным. Он выполнен из бетона без камней, заполнен щебнем или гравием. Бетон заливается в форму с небольшим утрамбовыванием. Для этого могут использоваться вибраторы.По прочности и долговечности аналогичен бутербетонному фундаменту. Недостатком бетонных фундаментов является повышенный расход цемента и немалая стоимость.

Кирпичный фундамент — кладка из обыкновенного жженого кирпича, укладываемого на цементный раствор. Устройство кирпичного фундамента считается нецелесообразным, поскольку это достаточно дорогой и недолговечный материал из-за плохой водонепроницаемости. Рекомендуется использовать только в сухих почвах и наличии необходимого количества дешевого кирпича.

(PDF) Проектирование фундаментов, армированных колоннами

Проектирование армированных грунтов колоннами

Мунир Буассида,

Университет Туниса Эль-Манар, Группа инженерно-геологических исследований.

Национальная инженерная школа Туниса, Тунис, Тунис

РЕЗЮМЕ

Проектирование фундаментов на укрепленном грунте с помощью колонн обычно включает две проверки: во-первых, несущую способность

и, во-вторых, расчетную. В этой статье подробно описывается комплексная методология определения оптимизированного улучшенного соотношения площадей

, чтобы избежать завышенных количеств столбцов материала.Основа предлагаемой методики

состоит в оценке, во-первых, минимального коэффициента площади улучшения (IAR), соответствующего допустимой несущей способности армированного грунта

; тогда максимальный IAR выводится из проверки допустимого урегулирования. Проанализирован проект резервуара

, чтобы показать, что использование новой методологии проектирования, которая была включена в недавно разработанное программное обеспечение для

, проектирование армированного грунта колоннами, позволяет избежать завышенного армирования.

РЕЗЮМЕ

Le Dimensnement d’une fondation sur sol renforcé par colnes inclut, en premier replace, la vérification de la capacity

portante, et, en second replace, la vérification du tassement. Этот взнос был предоставлен новым методом

для определения оптимальных постоянных условий для оценки количества составляющих

колонн. Une valeur minimale du taux d’incorporation is идентифицируется как допущенный к проверке портовой емкости

; Допускается suivie de l’estimation d’une valeur maximale du taux d’incorporation découlant de la vérification du

tassement.Проект резервуара был раскрыт для наблюдения за созданием нового творчества

Методология измерения, которая была встроена в логический канал для получения выгоды от обеспечения защиты.

1 ВВЕДЕНИЕ

Хорошо известно, что усиление слабых грунтов колоннами

направлено на увеличение несущей способности, уменьшение осадки на

, ускорение консолидации

мягких грунтов за счет осушенного столба материала и

предотвращение риска разжижения, особенно

насыщенных рыхлых песков.Стоимость схем

фундамента из армированного грунта (RS) с использованием каменных колонн,

уплотняющих свай или метода глубокого перемешивания, по существу, составляет

, контролируемых объемной долей внедренного материала

, как относящейся к коэффициенту площади улучшения (IAR). Коэффициент площади улучшения

(IAR) определяется как общее поперечное сечение колонн

, деленное на площадь нагруженного фундамента

.

Слабые грунты часто имеют очень низкие характеристики прочности и жесткости.

.В эту категорию грунтов в основном входят

высокосжимаемых грунтов с недренированной прочностью на сдвиг менее

более 30 кПа, модулем Юнга менее 2 МПа и

рыхлых песков с углом трения менее 30 ° (т.е. SPT <

10) .

В зависимости от принятой техники армирования колонн

IAR варьируется от:

— от 0,15 до 0,35 для каменных колонн; Прочность материала колонны

в основном характеризуется большим углом трения

(т.е.е. больше 40 °).

— от 0,2 до 0,7 для глубокого перемешивания; Прочность материала колонны

в основном характеризуется повышенной когезией

(в двадцать раз и более, чем у исходного грунта).

— от 0,05 до 0,15 для виброуплотнения, с добавлением материала

или без него; Прочность материала колонны составляет

, характеризуется умеренным сцеплением и повышенным углом трения

.

Проектирование фундаментов на усиленном грунте по

колоннам обычно включает проверки, во-первых, несущей способности

и, во-вторых, осадки.Конструкция

также может включать ускорение консолидации, когда колонны

ведут себя как вертикальные стоки, и потенциал разжижения в случае

рыхлых насыщенных песков.

Существующие методы часто нацелены на однократную проверку

несущей способности или осадки путем принятия модели ячейки

. Кроме того, существующие методы были сформулированы для

уникального типа техники установки колонн, то есть каменных

колонн (Priebe, 1995), (французский стандарт, 2005) или глубокого перемешивания

(Broms, 2000) и т. Д.

В этих материалах IAR рассматривался только как

для заданных данных, поэтому оптимизация количества материала колонки

не обсуждалась. Обратите внимание, что IAR не учитывается французским стандартом

для оценки несущей способности RS

по модели изолированной колонны.

Далее, независимо от метода установки колонны или

моделирования RS, ни один из предыдущих методов расчета

не учитывал как несущую способность, так и проверки осадки

.

Чтобы предложить комплексную процедуру проектирования

, в этом документе представлена ​​новая методология, которая включает в себя проверки несущей способности

и осадки

. Более того, предлагаемая методология

учитывает результаты недавних исследований, которые были получены в рамках четко сформулированных рамок

.

Эта методология проектирования подробно описана для усиленных грунтов

концевыми несущими и плавающими колоннами.Составляющие

армированного грунта, то есть исходный грунт также

, называемый слабым грунтом и армирующими колоннами, идентично

моделируется как трехмерная среда. Арматурные колонны

расположены в произвольном порядке под

Как сделать фундамент для дома своими руками

Как сделать фундамент для дома своими руками

Строительство дома — дело довольно сложное, трудоемкий и ответственный процесс.Процесс возведения жилого дома включает несколько этапов, на одном из которых монтируется фундамент под дом. Этот этап является одним из ключевых, поскольку от качества заложенного фундамента зависит долговечность здания, его защищенность от многих внутренних и внешних факторов, а также степень безопасности. Грамотный подход к возведению фундамента позволяет избежать множества ошибок. Кроме того, следует учитывать тот факт, что специалисты выделяют несколько типов фундаментов, каждый из которых имеет свои особенности и подходит для определенного грунта, типа сооружения.В зависимости от конструктивных особенностей принято различать ленточные, свайные, плиточные и столбчатые фундаменты. А теперь — немного о каждом из них.

Содержание

  • Ленточный фундамент — вариант дома с подвалом
  • Свайный фундамент для строительства дома на мягком грунте
  • Монолитная плита — универсальный надежный фундамент
  • Колонный фундамент — выбор экономичный
  • Общие рекомендации по как заложить фундамент для дома
  • Основные этапы закладки фундамента на примере ленточной конструкции

Ленточный фундамент — вариант для дома с подвалом

Ленточный фундамент идеально подходит для строительства жилые дома с толстыми стенами и перекрытиями.Именно поэтому он располагается по всему периметру наружных стен и под другими участками с повышенной степенью нагрузки. К тому же наличие подземного гаража, погреба или подвала — еще один аргумент в пользу ленточного фундамента. В довольно общем виде этот вид фундамента представляет собой заглубленную в землю ленту. Они передают всю нагрузку от несущих элементов дома: колонн, стен. Опорой для лент служат фундаментные плиты, так называемые распределительные подушки.Такая конструкция позволяет равномерно и по большой площади распределять имеющуюся нагрузку на грунт. Ленточные фундаменты делятся на типы по разным критериям. Итак, по исполнению они делятся на:

  • Сборные. Они изготовлены из железобетонных блоков, которые монтируются непосредственно на строительной площадке с помощью крана ..
  • Монолитные. Такие фундаменты изначально закладывались на строительной площадке.

В зависимости от используемого материала принято различать:

  • Кирпичные ленточные фундаменты из глиняного полнотелого кирпича.
  • Бетон. Для их укладки используется бетон с крупным заполнителем, в качестве которого используется крупный щебень, мелкие валуны.
  • Железобетонные ленточные фундаменты, для которых требуется бетон класса В15-В30 и арматура.

Типы ленточных фундаментов для дома

Свайный фундамент для строительства дома на мягком грунте

Этот тип фундамента подходит для грунтов, отличающихся слабой несущей способностью при довольно значительной нагрузке на него жилого дома .Стоит отметить, что возведение фундамента дома на сваях получило широкую популярность, благодаря не слишком большим затратам материалов и высоким характеристикам. Свайный фундамент — это группа свай или отдельные сваи, которые соединяются сверху при помощи плиты или балки.

Материалом для изготовления перекрытий и балок является бетон или железобетон. Такая конструкция обеспечивает устойчивость и безопасность будущего жилого дома в том случае, когда на достаточно большой глубине находится слабый грунт: просадки, рыхлый песок.Свайные фундаменты также различаются по типу изготовления и используемому материалу. По типу изготовления можно выделить:

  • Фундаменты кованые. Заложены с использованием спецтехники на ранее неосвоенной территории.
  • Фундаменты прессованные свайные. Сваи вдавливаются в землю с помощью мощных гидравлических насосов.
  • Фундаменты набивные. При их укладке бетон подается в предварительно пробуренную скважину.

В зависимости от используемого материала свайные основания могут быть:

  • Металл.Сваи металлические трубы.
  • Деревянный. Сваи из обработанной сосны идеально подходят для небольших деревянных домов, высота которых не превышает 2 этажей.
  • Железобетон. Такой фундамент подходит для железобетонных конструкций и выполняется из железобетона.
  • Комбинированный. Для этого типа фундамента используется как металл, так и бетон, что позволяет строить дома в районах со сложными инженерно-геологическими условиями.

Фундамент свайно-плитный

Плитный монолитный фундамент — универсальный надежный фундамент

Плитный фундамент чаще всего лежит на поверхности грунта или слегка заглублен в него.Это армированная плита из железобетона, толщина которой может быть в диапазоне от 0,3 м до 1 м. Армирование плиты осуществляется арматурой диаметром от 12 мм до 25 мм. Перед укладкой плиты поверхность готовится из низкопрочного бетона или песка, что позволяет выровнять почву.

Плитный фундамент можно использовать на мягких грунтах, так как он способствует эффективному распределению нагрузки от многоквартирного дома по всей площади уложенной плиты.Кроме того, он позволяет воспринимать горизонтальные и вертикальные деформации. Чаще всего такой тип фундамента используется для строительства домов выше двух этажей. Выполняется безупречно и прямо на строительной площадке. Стоит отметить, что плиточный фундамент подходит для домов сложной конструкции. Однако в этом случае плита должна иметь компенсационные швы, разрезающие плиту на отдельные части.

Колонный фундамент — выбор экономичный

Можно заложить фундамент под дом своими руками, остановив свой выбор на столбчатом основании.Столбчатый фундамент — это столбы, погруженные в землю на строго определенную глубину или бетон, погруженный в предварительно пробуренную скважину. Столбы соединяются сверху железобетонными балками. Столбчатый фундамент оптимален для строительства малоэтажных домов в 1-2 этажа. При этом вес используемых для строительства материалов не должен быть слишком большим. Идеально, если стены дома будут из дерева или другого легкого аналога. Для каркасных объектов подойдет и столбчатый фундамент, но следует учитывать, что его используют только на тех грунтах, которые не подвергаются пучению.Столбчатые фундаменты в зависимости от исполнения могут быть:

  • Безголовные. Изготовлен из бетона.
  • Сборные.

Материалом может служить:

  • Камень. Подходит для строительства жилых домов с достаточно тяжелыми конструкциями.
  • Дерево. Чаще всего используется сосна или дуб. Подходит для небольших деревянных построек.
  • Кирпич глиняный.
  • Бетон с арматурным каркасом. Применяется при строительстве тяжелых домов и построек без подвала.

Типы столбчатых фундаментов

Общие рекомендации по закладке фундамента дома

При принятии решения о том, как заложить фундамент дома, который обеспечит его надежность и долговечность, в первую очередь необходимо руководствоваться некоторыми общими рекомендации.

Они подходят для всех типов фундаментов, универсальны и представляют собой перечень факторов, на которые рекомендуется обращать внимание при выборе и закладке фундамента.

  1. Состояние почвы, ее тип.
  2. Глубина промерзания.
  3. Нагрузка на грунт от конструкций жилых домов.
  4. Подвал или подземный гараж.
  5. Жизнь строящегося дома.
  6. Материалы, используемые при закладке фундамента.
  7. Наличие подземных коммуникаций.

Несомненно, решая вопрос, как построить фундамент для дома и не ошибиться, нужно знать возможные недостатки.Распространенной ошибкой можно считать закладку фундамента будущего дома на неконсолидированном основании (грунте). Кроме того, будет ошибкой не учитывать силу бокового давления, которую грунт оказывает на стены фундамента. Некорректное расчет несущей способности грунта может также привести ко многим негативным последствиям, а также отсутствие надлежащего расчета опорной площади основания дома. Не пренебрегайте мероприятиями, связанными с отводом воды с фундамента.

Основные этапы закладки фундамента на примере ленточной конструкции

Вопрос, как сделать фундамент для дома грамотно, позволит четкую последовательность действий. Итак, можно выделить пять основных этапов создания фундамента.

На первом этапе закладки фундамента определяется состояние почвы и глубина залегания грунтовых вод. Для этого можно выкопать яму глубиной около 1 м и оценить состав почвы, наличие воды в яме.Если он есть, то глубина фундамента должна превышать 0,5 м, а при его отсутствии глубина фундамента не может превышать 0,5 м.

Затем участок размечается и снимается плодородный слой почвы. После этой процедуры по периметру будущего дома выкапывается траншея, дно которой выравнивается песком.

Структурная схема полученного фундамента

На третьем этапе выполняется заливка фундамента. Для этого делают опалубку из специально подготовленных досок или фанеры.Сама заливка ведется бетоном того или иного класса. Плотность бетонного раствора прямо пропорциональна прочности фундамента: чем толще раствор, тем прочнее фундамент дома. При этом ширина фундамента должна быть больше толщины соответствующей стены примерно на 20 см.

Затем проводятся мероприятия по гидроизоляции фундамента. Для этого в фундамент на уровне земли вводятся 2 слоя рубероида, после чего его укладка продолжается до необходимой высоты.Подземную часть фундамента можно предварительно покрыть горячим битумом.

После укладки гидроизоляционного слоя в противоположных стенах уложенного фундамента проделываются вентиляционные отверстия, что поможет избежать нежелательной влаги. под полом дома.

Таким образом, с учетом ряда нюансов заложить фундамент дома своими руками не так уж и сложно.

Типы фундаментов — Geo Tech

Фундамент — это конструктивная часть здания, на которой стоит здание.Его работа состоит в том, чтобы передавать и распределять свою нагрузку и приложенные нагрузки к почве, чтобы нагрузка не превышала несущую способность «фундаментной основы». Фундамент — это прочный грунт, на который опирается фундамент.

Существуют различные типы фундаментов, использование которых зависит от нагрузок от конструкции, а также от состояния почвы. Перед началом любого строительного проекта всегда рекомендуется проверять пригодность каждого типа фундамента.

Ниже представлены различные типы фундаментов:

Фундаменты обычно мелкие или глубокие.Фундаменты мелкого заложения строятся путем выкопки земли до основания основания с последующим устройством основания. Фундаменты мелкого заложения, в свою очередь, делятся на ленточные, индивидуальные и плотные.

Ленточные опоры часто используются в несущих каменных конструкциях, и они действуют как длинная полоса, выдерживающая вес всей стены. Ленточные опоры идеальны там, где строительные нагрузки воспринимаются целыми стенами, а не изолированными колоннами.

Индивидуальные опоры являются наиболее распространенными, и их часто используют, если нагрузку на здание несут колонны.Как правило, каждая колонна имеет собственную опору. Фундамент обычно представляет собой бетонную площадку прямоугольной или квадратной формы, на которой возводится колонна.

Плот или мат Фундаменты рекомендуются, если также собираются строить подвалы. В этом случае весь цокольный этаж будет служить фундаментом, и вес здания будет равномерно распределен по всей площади здания. Этот тип фундамента известен как плот, потому что он делает здание похожим на судно, которое «плывет» по морю почвы.

Фундаменты

на плотах или матах настоятельно рекомендуются в тех случаях, когда почва слабая, поэтому инженеру-строителю следует позаботиться о том, чтобы нагрузка здания распределялась по большой площади. Фундаменты на плотах или матах также могут быть идеальными, если колонны расположены близко друг к другу, так что при использовании отдельных опор опоры будут касаться друг друга.

Глубокие основания

Глубокие фундаменты, в отличие от неглубоких, находятся очень глубоко под подготовленной поверхностью грунта, поэтому их несущую способность основания трудно повлиять на состояние поверхности.В основном они проходят на глубину трех метров от готового уровня земли. Глубокие фундаменты идеальны, если у поверхности есть неподходящие грунты, таким образом, возникает необходимость перенести нагрузку здания на более глубокие, более устойчивые пласты на определенной глубине.

Фундаменты глубокого заложения обычно делятся на две группы: свайные фундаменты и просверленные валы. Инженеры-конструкторы часто используют свайные фундаменты для передачи тяжелых нагрузок от конструкций на более устойчивые и твердые слои грунта ниже уровня земли через колонны.Этот тип фундамента также обеспечивает защиту от подъема конструкции здания в случае боковых нагрузок, таких как сила ветра и землетрясение.

Просверленные валы действуют аналогично свайным фундаментам, но представляют собой залитые на месте фундаменты большой емкости. Просверленный фундамент вала выдерживает нагрузки за счет сопротивления пальцев ног или вала, а иногда и комбинации этих двух факторов.

Просверленные валы часто изготавливаются с использованием шнека.

Для получения дополнительной информации, пожалуйста, посмотрите видео ниже.

У

Hurwitz Law Group есть адвокаты из Лос-Анджелеса, которые вам нужны, когда вы обращаетесь в суд. Не позволяйте ошибке разрушить вашу жизнь, обратитесь за помощью к этим фантастическим адвокатам и верните свою жизнь в нужное русло.

Организация строительства фундамента любой сложности, лучшие цены на фундаменты в Украине

Как известно, фундамент любого здания — фундамент. Тип фундамента под строительство выбирается в соответствии с типом постройки.Разнообразный выбор типа фундамента дает возможность любому строителю подобрать правильное название для своего типа. Есть четыре вида основ. Первый тип — это плавающий фундамент, второй тип — столбчатый, третий тип — свайный, четвертый — ленточный.

Виды фундаментов

Тип фундамента зависит от того, по какой конструкции будут возводиться постройки. Для новичка в этих вопросах нелегко понять все сразу, сделать выбор, который нужно знать, что он сам является основой любого рода.

Использование ленточных и столбчатых фундаментов различается в зависимости от размера и массивности строящегося здания. Ленточный фундамент лучше всего подходит для тяжелых конструкций, а столбчатый — для более легких построек. Для финансовых вложений ленточного фундамента кладка гораздо дороже укладок фундамента пирса. По сложности строительных работ эти фундаменты также различаются. Работы по закладке ленточного фундамента с использованием железобетонной конструкции, они укладываются по углам и краям возводимых объектов, а траншея заливается бетоном.Так как для укладки ленточного фундамента понадобится много материала, а это арматура, бетон, щебень, песок. Это довольно долгая и кропотливая работа. Но фундамент для опоры отличается простым набором материала, из которого изготовлены столбы. Это бетон, кирпич, камень или бетон. Все так и сделано. Установите столбы на расстоянии двух метров друг от друга, это опоры для всего здания.

Эти методы используются для закладки фундамента под строительство дома, но свайный фундамент используется для проведения масштабного строительства.От других видов отличается прочностью, выдерживает очень массивные конструкции. В основе сваи забиты в землю. Для свай используйте любой материал: дерево, бетон, металл. Если вы используете дерево, это, безусловно, дуб, так как он отличается высокой прочностью и долговечностью. Он прослужил двадцать лет.

Другое название плавающего фундамента — фундаментная плита, это плита из железобетона. Плиту установили по периметру возводимого сооружения.Это очень прочный фундамент, но он потребует от вас отметить объем работы, которую необходимо выполнить. подготовить почву для закладки фундамента. Нужны как можно более серьезные финансовые вложения на закупку стройматериалов, но эти затраты оправданы. Этот фундамент прослужит вам очень долго, так как монолитная плита не подвержена никаким повреждениям.

Если вы хотите выбрать тот или иной тип фундамента, обязательно учитывайте параметры строений, которые вы хотите построить, а также учитывайте финансовые возможности.А если ваш дом стоит справа от фундамента, он простоит очень долго, не доставляя лишних хлопот хозяевам.

Арматурная лента Фундамент: чертежи, фото, видео

Конструкция фундамента может быть разнообразной — столбчатая, монолитная, плитная, ленточная. Последний вариант считается одним из самых распространенных из-за простоты реализации. Подходит для строительства многих типов зданий — от малогабаритных бань до многоэтажных домов.Самое главное, соблюдать правила монтажа, например, сделать правильную ленту армирования фундамента, которая дает требуемые конкретные характеристики здания.

Суть армирования — придание бетону особой прочности, это достигается введением в конструкцию стальных стержней. Фактически получается бетон, и его прочность намного выше «чистого» бетона с небольшими изменениями. В процессе строительства важно организовать правильный расчет ленточного армирования фундамента, чтобы впоследствии стены здания не растрескались.

Особое внимание к правильной арматурной полосе фундамента нужно обращать при планировке на тяжелых грунтах, высоких грунтовых водах, когда требуется более надежная платформа, выдерживающая большие нагрузки: при смене сезонов промерзание грунта может вызвать значительное давление на нижнюю часть здания.

Необходимость установки арматуры возникает из-за одного из недостатков бетона. Нагрузку «сжатие» бетонная конструкция выдерживает очень хорошо, а «растяжение» — очень плохо.При создании давления верхняя часть бетонной конструкции сжимается, а нижняя часть постепенно растягивается и может сломаться. Использование стальных каркасов в нижней зоне позволяет значительно повысить устойчивость «разрыва» и обеспечить безопасность здания на долгие годы. Отсутствие армирования ленточного фундамента на фото выглядит очень эффектно: стены потрескались, частично осели.

При промерзании или оттаивании почвы при смене сезонов возможно вздыбление земли, что создает давление на конструкцию фундамента, которая теперь находится на дне.Поэтому для обеспечения прочности в любых условиях предусматривают армирование и верхний фундамент. Существуют определенные правила для армирования ленточного фундамента, регулируемые соответствующими строительными нормами. Их выполнение гарантирует отсутствие трещин в течение всего срока службы конструкции.

Важно! При планировании встраиваемой конструкции необходимо тщательно подходить к подготовке чертежей арматурного ленточного фундамента: сколько в нем должно быть зон, какой материал лучше использовать.

Обязательными являются две зоны — верхняя и нижняя, а остальные делаются только при необходимости. По стандарту от краев залитого объема они должны быть помещены в конструкцию не менее чем на 5 см.

Технология армирования ленточного фундамента предполагает использование стальных стержней строго определенной формы, соединяющих их при установке по определенной схеме, что позволяет добиться максимально возможного эффекта. От выбора зависит несколько пунктов:

  • расчетная нагрузка.Он заметно отличается продольными, поперечными и вертикальными стержнями;
  • почва на стройплощадке. Чем тверже и тяжелее почва, тем более толстые и прочные нужно покупать удилища.

Для твердой земли и небольших строительных масс подходят заготовки диаметром 12 мм для продольных, 6-8 мм для поперечных и вертикальных направляющих. На сложных площадках или при возведении тяжелых зданий предпочтительнее использовать фурнитуру от 14 до 16, иногда даже 20 мм (диаметр увеличивают и в основном для продольных элементов).Для ленточного фундамента для дома из пеноблоков, армированием можно сделать именно такой тонкий брус, что в целом справедливо для таких построек. Материал легкий, при возведении стен не возникает чрезмерного давления.

Everywhere предполагает использование гофрированной арматуры класса А для продольного монтажа и гладкой — как для вертикального, так и для горизонтального монтажа. Те же закономерности применяются при армировании ленточного фундамента сваями, являющегося разновидностью, рассчитанной на очень влажный и пучинистый грунт.

Не исключает арматурную ленту фундамента для армирования стекловолокном. Этот материал конструкции дает повышенную прочность, невосприимчивость к влаге.

В Интернете есть множество видеороликов по арматурному ленточному фундаменту, где можно увидеть различные варианты конструкций. Если по общему виду они очень похожи друг на друга, то найдите разницу в шаге между отдельными элементами и тем самым измените эксплуатационные характеристики армирующей конструкции.Согласно СНиП 52-01-2003 допускается минимальное расстояние между брусками не более 40-50 см, а расстояние от внешнего края бетонного блока — в районе 5-6 см.

Если следовать всем рекомендациям, несложно подсчитать, сколько арматуры нужно для арматуры ленточного фундамента. Так, при строительстве таких построек, как бани или одноэтажные коттеджи, большая часть стены не превышает 40 см. Учитывая, что края должны быть с отступом на 5 см, расстояние между продольными элементами будет не более 30 см. Получается, что требования строительного стандарта здесь соблюдены, осталось только уточнить, что лучше использовать самые длинные стержни, на всю длину стен (длина арматуры 6-11 метров).При этом необходимо выбрать стержень длиной 1-1,5 метра, чтобы его можно было сложить при формировании угла.

Далее, в ленточном арматурном фундаменте согласно СНиП требуется определить расстояние между боковыми и вертикальными элементами. По правилам он не должен превышать 30 см, однако на практике можно встретить рекомендации ставить бруски на расстоянии 50 см, но это может привести к ухудшению характеристик фундамента. Поэтому обычно делают арматурный ленточный фундамент своими руками, когда «под рукой» нет специально обученных мастеров, готовых произвести верные расчеты по стандартам.

Стоит отметить, что армирование ленточного фундамента малой глубины можно сделать намного проще и дешевле, ведь необходимое расстояние между стержнями здесь соблюдать очень легко благодаря минимальному количеству арматуры.

Если в установке арматурных конструкций под стены зданий разобраться довольно просто, то углы отличаются высокой сложностью расчетов. Дело в том, что он сочетает в себе разные векторы нагрузок. Правильное соединение всех отдельных элементов будет зависеть от того, насколько прочным будет соответствующий угол комнаты.

Считается, что правильные углы армирования ленточного фундамента нужно делать криволинейным элементам. Лучше, если это будет продолжение стержней, расположенных вдоль стен (ранее говорилось о необходимости запаса по их длине). Если вы это сделаете, то углы будут полезны для разделения изогнутых стержней L-образной формы, а уровень изгиба может варьироваться в зависимости от серьезности угла.

Благодаря расположению продольных стеновых элементов и Г-образных зажимов друг напротив друга, углы армирования ленточного фундамента для прочности конструкции, достаточны, чтобы выдержать предстоящий вес конструкции.

Научиться делать арматурный ленточный фундамент своими руками на видео несложно (главное знать теоретические основы расчета и внимательно изучить технологию над действиями, показанными на видео). Если в СНиП достаточно общих сведений о тех или иных характеристиках материала, то, например, способы связывания между собой ничем не регламентируются.

Общие два способа:

  • вязальная проволока. Не быстрый, но высокопрочный;
  • сварка.Более быстрый способ соединения отдельных элементов между собой, но у него есть один существенный недостаток — место сварки очень быстро корродирует, что отрицательно сказывается на общей прочности конструкции.

Поскольку используются оба метода, арматурная лента фундамента может быть просмотрена на видео, на чертежах обычно отображается только общий вид каркаса. Поделитесь двумя способами сборки в траншее и рядом с ней.

Если вы выбрали первый вариант, сначала необходимо подготовить землю, засыпав дно траншеи песком или песчано-гравийной смесью.Далее по периметру столба в ключевых точках строить кирпичи. Его толщина и обеспечит стандартные 5 см от низа бетонного слоя. Разместите их на расстоянии около двух футов, если вы их наденете, стержни провиснут.

Затем кирпичи укладываются продольными элементами, которые соединяются поперечными гладкими брусками. Затем к получившемуся нижнему поясу прикрепите вертикальную часть каркаса, а верхнюю зону привяжите продольными и поперечными стержнями.

При выборе второго варианта последовательность действий практически такая же, за одним исключением — в траншею на заранее подготовленные кирпичи падает уже полностью собранный и закрепленный каркас.Этот способ часто используют, когда траншея для фундамента очень узкая.

Процесс армирования стен и углов ленточным фундаментом можно посмотреть на фото или видео, размещенном бесплатно в сети Интернет, например:

Здесь обычно даются ценные советы и комментируются все действия строителей, позволяющие не допускать типичных ошибок и один раз делать правильно.

Связанные с контентом

Разъяснение основания участка

Фундамент выдерживает вес вашего дома. Вот что вам нужно о нем знать.

Конструкция и характеристики фундамента

зависят от двух факторов: характера почвы, на которой они размещены, и нагрузки, которая в случае дома невелика. Поэтому для самостоятельного строительства фундамента проектирование в основном связано с соответствием типа дома типу грунта, и это работа только инженера-строителя.

Сначала будет посещение объекта, например Есть ли в соседних домах трещины или проседания крыши — и то, и другое может указывать на проседание, вызванное движением грунта.(Обвисшая линия крыши также может указывать на раскидистые стены или ослабление опалубки крыши.) Пробные отверстия дают более подробную информацию об условиях площадки.


Журнал Selfbuild Предложение Не пропустите выпуск и получайте НОВЫЙ журнал каждые 3 месяца. Это повторяющаяся подписка 4,50 евро / 3,90 фунта стерлингов каждый квартал с БЕСПЛАТНОЙ почтовой пересылкой (только для Великобритании и Ирландии). Отказаться от участия в любое время…


Перед тем, как начнутся какие-либо раскопки, в том числе пробные котлованы, очень важно определить местонахождение любых служб, проходящих через участок.Ваш местный совет может иметь планы с указанием их местоположения, как и телекоммуникационные и газовые компании. Соседи тоже могут помочь. Никогда не следует думать, что на сайте нет сервисов.

’Защитите открытые траншеи и сделайте так, чтобы участок был хорошо обозначен предупреждением об опасностях не только у входа, но и вокруг него, а также на подъездных дорогах…»

Защитите открытые траншеи и сделайте все возможное, чтобы предупредить об опасности не только у входа, но и вокруг него и на подъездных дорогах.Все механизмы должны быть правильно припаркованы и заблокированы, когда они не используются.

Современная конструкция с деревянным каркасом

Поскольку пакетные деревянные каркасные панели строятся за пределами строительной площадки, при креплении фундамента мало места для ошибки, они должны быть выровнены с точностью до 20 мм и квадратными с точностью до 12 мм. Поэтому многие компании, занимающиеся деревянными каркасами, сами закладывают фундамент.

Типы грунтов

Дуб обычно растет на тяжелых почвах, хвойные деревья — на торфе, ива и ольха — на влажном суглинке, бук — на легкой глине и липы — на известняке.Ближайшие деревья, грунтовые воды и водные потоки — все это необходимо исследовать, так как они могут повлиять на ваш фундамент.

Песчаные и гравийные почвы, которые могут перемещаться или оседать во время проливных дождей или длительных засух, часто требуют основания плота. Глина имеет тенденцию постепенно сжиматься, и дома, построенные на этом типе грунта, могут со временем мягко осесть, с обычным решением ленточных фундаментов. Торф в основном встречается вдоль западных приморских и центральных районов Ирландии и не подходит для строительства — варианты могут быть выкопаны и засыпаны (с плотным или ленточным фундаментом наверху) или свайным фундаментом.

Скала очень распространена в прибрежных районах и время от времени появляется по всей остальной части страны. Хотя это хорошая основа для строительства, разрушение горных пород, если потребуется, является дорогостоящим процессом.

Типы фундаментов

ПОЛОСА

Самый распространенный тип фундаментов для самостоятельной постройки ирландцев. Он состоит из полосы бетона, уложенной в неглубокую траншею, образующую устойчивую основу для каждого элемента стены. Его можно использовать как для легких, так и для тяжелых зданий, где почва равномерно плотная и глубокая, или для легких зданий, у которых твердый слой поверх мягкого.Минимальная глубина, например, согласно строительным нормам NI, составляет 450 мм, что необходимо для предотвращения неблагоприятного воздействия мороза.

ПЛОТ

Этот тип фундамента распределяет нагрузку на большую площадь земли, и его изготовление дороже, чем ленточный фундамент, поскольку он представляет собой железобетонную плиту размером с площадь основания дома. Наибольшая глубина плиты находится непосредственно под наружными стенами, краевой балкой и несущими внутренними стенами, поперечной балкой. Стальная арматура для краевых балок и поперечных балок часто предварительно изготавливается и поднимается на место.

В основном используется в тех случаях, когда тип почвы однороден по всему участку и состоит либо из глубокого, мягкого грунта, либо из заполненного грунта, который удерживает воду. Там, где требуется очень широкий ленточный фундамент, иногда может быть более экономичным использовать вместо него плот.

СВАИ

Это бетонные колонны, заглубленные глубоко в землю для поддержки фундамента. Специалисты-подрядчики вбивают их в землю по частям или в качестве альтернативы могут использовать стальные трубы, позже заполненные бетоном.В любом случае сваи расположены по специальной конструкции и очень часто встречаются в насыпных или мягких грунтах. Услуги по укладке мини-свай обычно достаточно для домов, и некоторые компании предлагают полную систему чернового пола. Бетонные балки Т-образной формы поддерживают плиту основания пола, а балки, в свою очередь, опираются на сваи. Между балками заливается бетон, образуя плиту в виде плота, и черновой пол готов для последующих работ. Система разработана для конкретного дома и идеально подходит для насыпного грунта.

Третья система аналогична описанной выше и включает в себя сборные бетонные доски, размещаемые на балках для образования чернового пола. Это быстрее установить, но может быть дороже.

КОЛОДКИ И БАЛКИ

Если установка свай невозможна, можно залить бетонные подушки для поддержки поперечных балок. Они связаны между собой стальной арматурой для предотвращения движения. Их делают на месте из бетона, залитого во временные формы.

ЭКО-ФОНДЫ

Траншеи из щебня мы обычно ассоциируем с нашими старыми каменными домами, но его также популяризировали такие архитекторы, как Фрэнк Ллойд Райт.Конструкция обычно представляла собой неглубокую траншею, заполненную щебнем, который мог или не мог быть зацементирован с помощью основного раствора, такого как смесь глины и извести. В более сложных фундаментах будет использоваться щебень между облицовками из каменного камня, похожая на стену из сухого камня, но в траншее.

В настоящее время эти типы фундаментов все чаще используются там, где должна быть возведена легкая экологическая структура, например, утрамбованные земляные стены или стены из соломенных и деревянных балок. Траншеи для щебня можно также осушить в углубление, чтобы улучшить дренаж участка и сохранить сухие пустоты под подвесными полами.Поскольку щебень в некоторой степени является по существу гибким, необходимо позаботиться о том, чтобы либо конструкция могла поглощать небольшое движение, либо чтобы фундамент был надлежащим образом уплотнен и испытан под нагрузкой во избежание дифференциальной осадки. Этот метод обычно считается непригодным для работы на мягких или обширных почвах.

«Проектирование фундамента для самостоятельного строительства — это в основном соответствие типа дома типу земли».

Мешки с землей , тем временем, представляют особую ценность в странах, где бетон слишком дорог для транспортировки в отдаленные районы, но где имеется много запасного материала для заполнения.Метод заключается в заполнении траншеи мешками или трубками, заполненными уплотненным грунтом. Часто между слоями используется колючая проволока, которая помогает скрепить их вместе. Если существует нехватка материалов для строительства более
традиционных типов стен и крыши, слои можно преобразовать в форму купола, чтобы сформировать стены и крышу конструкции. Затем пакеты оштукатурены, чтобы защитить их от непогоды. Если почва не дренируется, нижние слои могут состоять из мешков, заполненных гравием, и включать дренаж для впитывания.

Padstone , пожалуй, самый простой и экологически чистый из всех типов фундаментов. Похожая форма фундамента — это опорный камень (также известный под различными другими названиями), часто похожий по внешнему виду на гриб — состоящий из куполообразного верхнего камня на вершине столбчатого камня, который обычно использовался, чтобы нести здание над землей. для предотвращения заражения продуктовых магазинов паразитами. Эти типы фундаментов на уровне поверхности или вариации на эту тему легко позволят разобрать конструкции в конце их расчетного срока службы.

Винтовые сваи теперь доступны для небольших и легких конструкций; они также съемные и многоразовые.

Слои основы

Отверстие

Земляные работы потребуются в большинстве ситуаций, и в идеале их следует засыпать как можно скорее. При использовании ленточных опор следует сразу же заливать бетон, чтобы предотвратить проваливание стенок проема. Это очень важно в сырую погоду. Открытые раскопки должны быть ограждены, чтобы предотвратить несчастные случаи даже для нарушителей.Спланируйте, где разместить груды верхнего слоя почвы или другого выкопанного материала, чтобы они не мешали грузовикам для доставки и не мешали хранению других материалов.

Любая вода должна быть откачана или выпущена перед заливкой бетона. В NI Building Control необходимо осмотреть землю перед заливкой бетона; это не является требованием для рентабельности инвестиций, но ваш инженер должен контролировать это.

Бетон

Используемый бетон будет зависеть от типа фундамента и технических требований инженера, а также от того, вводится ли стальная арматура.Убедитесь, что строитель не ослабляет указанную смесь, добавляя к ней воду (добавление воды облегчает работу с бетоном).

Радоновый барьер

Радон — это радиоактивный газ природного происхождения, обнаруженный по всему острову, но в разном количестве. После курения это самая частая причина рака легких в рентабельности инвестиций. Защита от радона обычно представляет собой полностью герметичную мембрану, закрывающую след дома. Жизненно важно, чтобы мембрана не была повреждена во время или после установки.Доступны специальные уплотнительные манжеты для установки вокруг канализационных труб и т. Д., Выступающих через барьер. Мембрана может быть размещена как над, так и под бетонной плитой перекрытия.

Под мембраной (обычно в хардкорном корпусе) помещается сборная камера, обычно в центре дома, и перфорированные сборные трубы собирают радон и направляют его в камеру.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
