Свайные фундаменты с монолитным ростверком

Фундамент свайного типа с монолитным ростверком возводится в несколько этапов, включающих проведение земляных работ, монтаж опор, установку ростверка и обустройство цоколя. Конструкция имеет универсальную схему, состоящую из буронабивных свай, создаваемых с применением монолитного бетона и армированных каркасом, монолитного ростверка, горизонтально расположенной гидроизоляции и продуха.

Этапы проведения работ по возведению фундамента с ростверком

Предусмотрено проведение работ в несколько этапов:

  • бурение скважины – используются специальные агрегаты;
  • погружение сваи;
  • монтаж пространственного арматурного каркаса – обустраивается под каждую сваю;
  • бетонирование свай;
  • установка ростверка.

Ростверк устанавливается с предварительным монтажом опалубки и последующим армированием ленты. Предусмотрено объединение арматуры ростверка и опор, благодаря чему удаётся добиться защемления свай, обеспечивающее совместную работу.

Виды ростверков для свайных фундаментов

Ростверк, представляет собой сегмент фундамента, объединяющий в единое целое несущие элементы. Формируется конструкция из двутавровых стальных балок и бывает 2-х типов:

  • высокая – располагается на расстоянии 0,1 – 0,15 метров над уровнем грунта и существенно снижает воздействие земли на систему соединений во время пучинистости;
  • повышенная – основание кладётся на грунт, а свободное пространство между землёй и полом отсутствует. Воздействие пучинистости нивелируется с помощью выемки почвы из-под основы;
  • заглублённая — закладывается ниже уровня почвы с выемкой грунта из-под конструкции.

Подготовка к работе с монолитным ростверком

Предварительно проводятся подготовительные мероприятия, заключающиеся в следующем:

  • обрубка оголовок свай;
  • промывка, очистка и просушка верхнего сегмента опор;
  • формирование опалубки — если используется съёмная конструкция, то требуется позаботиться о защите от бетона;
  • заливается монолитный ростверк – следует укладывать раствор горизонтально ориентированными слоями на протяжении всей поверхности.

Формирование арматурного каркаса для монолитного ростверка

Повышение уровня прочности достигается с помощью процесса армирования, улучшающего сопротивляемость бетона и препятствующего воздействию изгибающих нагрузок. Если пренебречь обустройством арматурного каркаса, то ростверк треснет. Работы заключаются в формировании 2-х поясов, с использование 2-х арматур диаметром 1,2 см, способствующих нивелированию деформационных воздействий.

Каркас погружается в смесь бетона, а его верхний сегмент выглядывает на расстоянии 5 см. Получается стальная сетка, созданная из ребристой арматуры, установленной с шагом 0,4 м. Объединение конструкции выполняется с помощью вертикальных прутов.

технология свайного фундамента с монолитным ростверком

 Работы будут проводиться в соответствии со следующей технологией возведения свайного фундамента с монолитным ростверком:

  • составление чертежей – указывается разрез фундамента, делается разметка, вносятся данные, позволяющие начать строительство;
  • бурение шурфов – если используются заводские сваи, то требуется просто забить их в грунт;
  • устанавливается опалубка – используются деревянные доски;
  • выкапывается траншея – используется под монолитный ростверк и заливается бетонной смесью;
  • заливка свай с ростверком;
  • выдержка фундамента – осуществляется в течение месяца, до полного набора прочности фундаментом.

Полезные материалы





Фундамент с ростверком на сваях

Особенностью строительства домов в средней полосе России, и особенно в Подмосковье, является частая необходимость возведения свайных фундаментов.





Заказ свайного фундамента с монолитным ростверком

Если вы хотите заказать установку свайного фундамента с монолитным ростверком, то обратитесь в нашу компанию «Установка Свай». Работы проводятся качество и в установленные сроки. Используются хорошие стройматериалы с высоким запасом прочности. Предоставляются гарантии, подтверждающие высокий уровень профессионализма сотрудников компании. Всецело соблюдается технологический процесс, и создаются персональные чертежи, позволяющие создать надёжную и прочную конструкцию, готовую служить много лет.



Монолитный свайный фундамент, технология строительства фундамента, полезные советы.

Монолитный фундамент на сваях с ростверком можно уверенно назвать высокотехнологичным изобретением века стройиндустрии. С течением времени фундаменту не будут страшны подземные воды, неизбежная усадка или эрозия почвы. Стоит и будет стоять! Если, разумеется, все строительные мероприятия выполнены по правилам.

Что представляет собой монолитный фундамент свайный с ростверком

Популяризацией идей возведения свайного фундамента на участках с проблемной несущей способностью явилась технология создания ростверка.

Утрировано монолитный свайный фундамент представляет собой фундамент ленточный.

Но для придания долговечности конструкции  устраивают ростверк из бетона, армированного в опалубку.

Ростверком считают верхнюю часть свайного фундамента, возведенную в виде балки или плиты, которая объединяет сваи в общую конструкцию.

Технологически обоснованное возведение монолитного фундамента с ростверком исключает затратные земляные работы.

Для возведения монолитного свайного фундамента необходимо иметь градостроительный план земельного участка с межеванием территории, обратиться можно в строительный контроль за строительством зданий. Далее собственноручно потребуется осуществить такие этапы:

•        осуществить изыскательские работы с определением характеристик грунта

•        проведение расчетов необходимого количества свай и параметров устройства ростверка

•        бурение грунта с последующей установкой свайных опор

•        возведение ростверка с гидроизоляцией, армированием и заливкой бетоном

•        устройство цокольного или плитного этажа.

На этапе проектирования в зависимости от рельефа площадки, состава грунта и типа каркаса здания выбирают вид свайного ростверка.

Выбор вида свайного ростверка

Возведение ростверка свайного фундамента позволяет распределить нагрузки (эксплуатационные, конструкционные и ветровые) на пласты грунта, в которые установлены сваи.

Ростверковый фундамент на сваях по параметрам разделен на виды:

•        высокий ростверк, расположенный на расстоянии  10-20 см от отметки 0.00

•        ростверк повышенный, расположенный вровень с землей

•        низкий (заглубленный).

Наиболее популярным видом ростверка на сваях является высокий, расположенный над землей на высоте 15 см. Данная высота позволяет нивелировать воздействие пучинистых сил, поднятие ростверка и возможность вырыва свай. Однако, наличие пространства между почвой и полом фундамента потребует дополнительных мероприятий по теплоизоляции.

Ростверк повышенный располагают непосредственно на грунте. Для предотвращения негативного влияния сил пучения под ростверком необходимо убрать почвенный слой на 15 см.

Назначение опор в ростверковом фундаменте на сваях

Составляющими свайного фундамента с ростверком являются сваи-опоры, которые можно располагать следующими способами:

•        одиночно установленная свая под расчетной опорой

•        полосами, сваи располагают по периметру фундамента в несколько рядов

•        лентами, с размещением опор по периметру

•        кустами, когда сваи установлены в точках максимальной нагрузки по несколько штук

•        полями при расположении под ростверком значительной площади.

Наиболее приемлемым вариантом опор являются буронабивные сваи.

Необходимые компоненты свайного фундамента с монолитным ростверком определяют путем расчета с помощью он-лайн калькулятора.

Полезные советы

Пугающий объем информации для расчета параметров ростверка и свай заставляет задуматься о помощи специалистов-расчетчиков. Однако, если набраться смелости и изучить несколько СНиП, можно произвести расчеты самостоятельно, а если быть точным – с использование калькулятора в интернете.

Расчет количества свай и параметров ростверка

Необходимым условием для построения фундамента является расчет количества, несущей способности и способа расположения свай.

В процессе расчета с использованием On line калькулятора будут получены следующие данные:

•        общая длина ростверка по периметру фундамента

•        площадь подошвы и внешней боковой поверхности, по которой можно подсчитать количество гидроизоляционного материала

•        объем товарного бетона для столбов и ростверка (с учетом 10% запаса)

•        вес бетона средней плотности

•        нагрузка на фундамент и почву в местах расположения основания столбов опорных

•        минимальный диаметр стержней арматуры (вертикальных и поперечных)

•        количество рядов арматуры в каждом поясе

•        шаг хомутов или поперечных стержней для ростверка

•        общий вес арматурного каркаса

•        количество и толщина досок для опалубки.

Полученных данных будет достаточно для возведения монолитного фундамента на сваях с ростверком.

Полезные советы

Как подсказывает практика, средняя высота ростверка составляет 25 см, ширину определяют по толщине наружной стены, которая составляет минимум 40 см.

Сваи располагают с шагом 1-1,5 метра на глубину до 2,0 м. Естественно, соблюдение технологии строительства позволит получить прочный фундамент длительного использования.

Технология строительства монолитного свайного фундамента

Возведение монолитного фундамента на сваях с ростверком состоит из следующих этапов:

•        подготовка котлована и бурение ям под каждую расчетную сваю

•        установка труб, армирование их каркаса и заливка бетона вовнутрь

•        возведение ростверка, включая армировку, опалубку и заливку бетоном.

подготовка котлована и бурение ям

Этап подготовки котлована и бурения ям под каждую расчетную сваю является наиболее трудоемким мероприятием для возведения фундамента своими руками. Поэтому предпочтительнее воспользоваться буровой спецтехникой.



установка опорных столбов

После подготовки ям для установки опорных труб и их монтажа на дно  засыпают влажный песок и гравий, тщательно утрамбовывают и производят гидроизоляцию.  На этапе армирования установленные сваи усиливают ребристыми прутами диаметром 12 мм и обвязывают гладким прутом или проволокой, предназначенной для вязки арматуры.

Опорные столбы устанавливают на глубину не менее 50 см. Опалубку для опорных столбов возводят из опалубочного материала. Окончательным этапом будет заливка вовнутрь труб бетонного раствора.

возведение ростверка

Для возведения ростверка установленные замоноличенные сваи обвязывают предварительно подготовленными досками с отверстием. В соответствии с размером оголовка сваи, под доски будущей опалубки подводят упоры.

К нижней доске крепят борта, которые образуют своеобразный профиль лотка. Образовавшийся лоток армируют путем соединения проволокой к вертикальным и горизонтальным перемычкам вязки арматуры нижнего и верхнего пояса. Вязку арматуры для заливки плиты ростверка и заливку бетонной смесью производят традиционным способом.

Таким образом, возведение ростверкового фундамента на сваях позволяет исключить трудоемкие земляные работы, сэкономить на бетонировании и исключит необходимость обратной засыпки грунта.

Ответить на все возникающие вопросы поможет видео, которое досконально покажет процесс возведения фундамента с ростверком.

Монолитный фундамент на сваях

Железобетонный свайно-монолитный фундамент — идеальный вариант для неустойчивых, зыбких и проседающих грунтов. Для увеличения прочности он часто строится с монолитным ростверком. На самых проблемных субстратах используется свайно — винтовой фундамент.

Интересует стоимость монолитного свайного фундамента? Жмите!

Технология

Монолитный фундамент на сваях делается в несколько этапов. Первый из них — установка опалубки. Затем следует закрепление арматурного каркаса. Под нижними металлическими прутьями рекомендуется размещение небольших брусков для полного погружения арматуры в толщу бетона. Каркасы ростверка и железобетонных свай необходимо соединить. Затем происходит бетонирование — заливка арматуры жидким бетоном для образования фундамента.

Преимущества

Монолитный фундамент с заливными сваями наиболее надёжен вследствие большой глубины проникновения в грунт. К тому же он один из наименее трудоёмких: при его возведении требуется минимум земляных работ. Если забивку свай осуществляет специальная техника, копать и вовсе ничего не нужно. Кроме того, не охватывая всю площадь основания строительного объекта, такой фундамент существенно способствует экономии материала — в первую очередь бетона и металлической арматуры.

Помимо свайного фундамента мы предлагаем другие виды фундаментов:

О преимуществах монолитного фундамента читайте здесь.

Фундаменты от фирмы «Профсопстрой»

По вашему заказу мы возведём любое из свайно-монолитных оснований:

  • монолитный фундамент на винтовых сваях;
  • фундамент на буронабивных сваях;
  • фундамент ростверковый.

Преимущества от сотрудничества с нами заключаются в быстрых сроках работы, высокой производительности, нашем собственном штате геодезистов и технике безопасности по нормам ISO.

Строительство свайного фундамент с монолитным ростверком в Екатеринбурге

Свайный фундамент с монолитным ростверком отлично подходит для горной местности с большими перепадами высот. Отличительная особенность такого решения в том, что само основание держится на нескольких сваях, которые расположены в точках наибольшей нагрузки.

Проектирование и строительство

Монолитный столбчатый фундамент прекрасно подходит для строительства небольших зданий. В некоторых случаях создание полноценного ленточного или монолитного фундамента является невозможным по ряду технических или финансовых причин. В таких ситуациях отличным решением станет фундамент на сваях.

Свайно-монолитный фундамент представляет собой основание, которое опирается на столбы, установленные в точках наибольшего давления. Например, будет целесообразно расположить столбы по края здания и вдоль самой длинной стены для создания прочного и долговечного основания.

Современные конструкции пригодятся и для строительства здания на пучинных грунтах или же в местности с резким перепадом высот. Фундамент на буронабивных сваях с монолитным ростверком прекрасно подходит для возведения малоэтажных зданий в местности с подвижным грунтом. Для создания такой конструкции устанавливается несколько столбов, которые играют роль свай. Монолитный ростверк создается на основе расположения этих столбов, и каждый проект высчитывается в индивидуальном порядке.

Наша компания выполняет фундаменты столбчатые железобетонные монолитные любого типа. Специалисты нашего технического отдела произведут точные расчеты нагрузки и возведут основание, которое будет способно справиться с нагрузками любой сложности. Отличительной особенностью является то, что такой фундамент нуждается в точном проектировании и должен возводиться по строгим техническим условиям. Наши специалисты гарантируют высокое качество исполнения каждого проекта и помогут создать основание вашего будущего дома.

Фундамент свайный с монолитным ростверком

Сооружение фундамента для любой постройки — не только достаточно затратный, но и максимально ответственный этап строительства. Ведь от того, насколько качественно проведены работы на этом этапе, зависит качество всей будущей постройки, а также сроки её службы. Свайно-монолитный фундамент — отличное решение, применение которого поможет обеспечить надёжную основу при строительстве любого объекта.

Такой тип основания сочетает в себе конструктивные особенности монолитного и свайного фундаментов. При подготовке к заливке ленточного фундамента или монолитной плиты под основание будущей постройки вкручиваются сваи, которые при помощи арматуры связываются в единую конструкцию. Таким образом, монолитный армированный фундамент получает дополнительную опору в виде этих свай.

Такое конструктивное решение предотвращает вспучивание фундамента при замерзании грунта, а также препятствует горизонтальному его смещению. Такой подход к оборудованию фундамента будет лучшим вариантом при строительстве на территориях с подвижными грунтами или с высоким уровнем подземных вод.

Преимущества свайного основания

Свайный фундамент с монолитной плитой достаточно часто используется в строительстве, так как обладает он рядом преимуществ:

  1. Простота обустройства. По сравнению с другими разновидностями свайное основание является менее трудоемким.
  2. Быстрота возведения. Сроки, которые требуются для возведения свайных опор, значительно меньше, чем время, необходимое для возведения ленточной основы здания.
  3. Расход бетонного раствора меньше, чем при других видах опоры конструкции.
  4. Значительно уменьшается необходимость транспортных работ, примерно на 70-80 %.
  5. Уменьшается риск усадки конструкции примерно в два раза.
  6. Свайный ростверковый фундамент можно конструировать даже в зимний период при соблюдении технологии.
  7. Значительно уменьшается стоимость работ по возведению основания. Конечная цена составит на 15% меньше, чем стоимость работ по обустройству опоры другого типа.

Таким образом, использование свайного основания сегодня становится все более популярным и востребованным. Такую технологию применяют как для строительства многоквартирных домов и крупных конструкций, так и для возведения частных домов.

Профессиональный монтаж свайно-винтового фундамента

Разумеется, все преимущества свайно-винтового фундамента могут проявиться лишь при грамотном расчёте будущей конструкции и профессиональном её монтаже. В этом вы полностью можете положиться на профессиональную помощь наших сотрудников.

Подготовка к монтажу и сами монтажные работы проводятся ответственными мастерами с соблюдением всех требований технологического процесса. Предварительно изучаются характеристики застраиваемого участка для того, чтобы выбрать оптимально подходящую разновидность нашей продукции для возведения максимально долговечной и надёжной конструкции.

Для оказания такого вида обслуживания наше предприятие располагает качественными материалами и всей необходимой спецтехникой, за счёт чего монтажные работы выполняются быстро и с гарантией высокого качества.

Разновидности свайных опор

Устройство свайного фундамента с монолитными включениями может выполняться в различных вариантах:

  • Основание с висячим ростверком, конструкция которого включает в себя небольшое отверстие между ростверком и почвой до ста миллиметров, благодаря чему внешне основание дома как будто нависает над почвой. Такая технология используется, чтобы оградить монолитную поверхность от плохого воздействия почвы. Используется подобный вид основания специалистами для возведения конструкций из различных материалов.
  • С заглублением свай основания в специальный монолитный цоколь-ростверк. При такой технологии расстояние между основанием и почвой нет, зато есть цоколь, который обеспечивается именно за счет ростверка. При использовании обычных свайных опор обустроить цоколь не получится. Ростверк можно сделать из различных вариантов, в том числе может применяться бетон, железобетон, дерево и сталь. Наиболее подходящим, прочным, надежным и безопасным вариантом считается (по мнению специалистов) железобетон.

Для того, чтобы обустроить свайно-ростверковый фундамент с использованием монолитной плиты, необходимо предварительно выполнить ряд подготовительных работ:

  1. Подобрать сваи нужного размера, а также срубить головки опор до нужного размера.
  2. Верхняя часть опор очищается, хорошо промывается, а затем сушится на воздухе.
  3. Выполняется строительство опалубки.
  4. Для обустройства съемной опалубки обеспечивается ее ограждение от раствора, как правило, при помощи полиэтилена.
  5. Осуществляется заливка монолитного ростверка. Бетон при этом заливается последовательно слоями по поверхности.

Прежде, чем приступить к работам, необходимо тщательно изучить все чертежи. Работы по обустройству основы дома являются достаточно трудоемкими и затратными этапом с точки зрения денежных ресурсов, поэтому все планы и чертежи должны быть составлены заранее, при чем обязательно с учетом местности и качества грунта.

Этапы

Создать фундамент на сваях с монолитным ростверком, под силу обычному застройщику с применением буронабивных опор, создаваемых в грунте. Процесс имеет несколько этапов.

Подготовка

Участок расчищается от лишних предметов, мусора, выравнивается, размечается. Траншея копается маленькой, около полуметра. В ней будет находиться малозаглубленный монолитный ростверк, держащийся сваями. На ее дне создают песчано-гравийную подушку (слои по 10–15 мм), это уменьшит пучение грунта, обеспечит отвод воды. Есть смысл создавать ростверк высоко над землей – будет больше шансов, что при пучении грунта его не порвет, тогда траншея не копается, а создается лишь подушка для короба опалубки.

Скважины

Ручные, электрические, моторизированные буры приобретаются в специализированных магазинах и позволяют рыть скважины больше 600 мм в диаметре с опорной подошвой.

Сваи располагаются в угловых точках, на пересечениях и по периметру стен, там же роются отверстия скважин. Расстояние между ними – 1,5–2 м. Глубина отверстия на 30–50 см должна превышать точку промерзания земли. На дно скважин насыпают песчаную подушку слоем в 15–20 см., она проливается водой, трамбуется.

Создание свай. Армирование и бетонирование

Главное отличие от столбчатого фундамента — сваи погружают ниже глубины промерзания. После скважин приступают к набивным опорам. В углубление помещают трубы из рубероида, асбестоцемента, металла. Они могут быть готовые или созданные самостоятельно. Диаметр должен позволять плотно их поместить в отверстие, а длина должна быть на 30 см больше его.

Из самых дешевых материалов используют трубу из 2–3 слоев рубероидных листов, ее стягивают посредством проволоки и помещают в отверстие. Вода внутри представляет опасность, если поднялась выше четверти глубины, тогда ее откачивают.

Рубероидная оболочка не даст молочку бетона убежать в землю и уменьшит воздействие пучинистых грунтов.Раствор в трубы заливают на 30–40 см. Далее, их поднимают на 20 см. Бетон, вытекая, заполняет место, образуя подошву, обеспечивающую дополнительное сцепление.

Следующий этап – армирование предварительно изготовленной каркасной сеткой. Она может состоять из 3 или лучше из 4 прутьев ребристой арматуры сечением в 6 мм. Стержни скрепляются поперечинами с помощью вязальной проволоки через 50 см. Длину арматуры нужно рассчитать так, чтобы ее верхняя часть выступала из оболочки, но оставалась на 2–3 см меньше ростверка.

После установки каркаса, в отверстия заливается бетонный раствор. Рекомендуемая марка раствора – М200 и больше с наполнителем средней фракции и низкой лещадности. Далее, его протыкают штырями, чтобы выпустить воздух. Затем – уплотняют глубинным вибратором или подручными средствами – доской с тяжелым круглым плоским наконечником.

Ростверк

Монолитный ростверк представляет собой бетонную ленту, опирающуюся на буронабивные сваи, которые придают ему высокую устойчивость. Такой ростверк включает сваи в свою толщу. Одним из разновидностей его есть плитный монолитный ростверк (по сути, просто плита, соединенная с опорами), но он используется очень редко и невыгоден экономически. Принцип создания в обоих случаях одинаков: бетон заливается в опалубку так, чтобы заливка опиралась на сваи.

За высотой расположения ростверк делится на низкий, повышенный, высокий.

В свайно-ростверковой конструкции используется арматура с минимальным сечением в 10–12 мм. Каркас состоит из двух поясов – нижнего и верхнего, они соединяются стержнями (сечение 8 мм) вязальной проволокой. Для свайно-монолитного основания с заглублением на траншейном дне делается прослойка из песка и гравия. На ней монтируются элементы опалубки. Это доски или щиты по периметру траншей с подпорками. Для более плотных почв щиты иногда монтируют лишь на части ростверка над землей, а стенками для ее углубленного сегмента выступает сама траншея, покрытая гидроизоляцией.

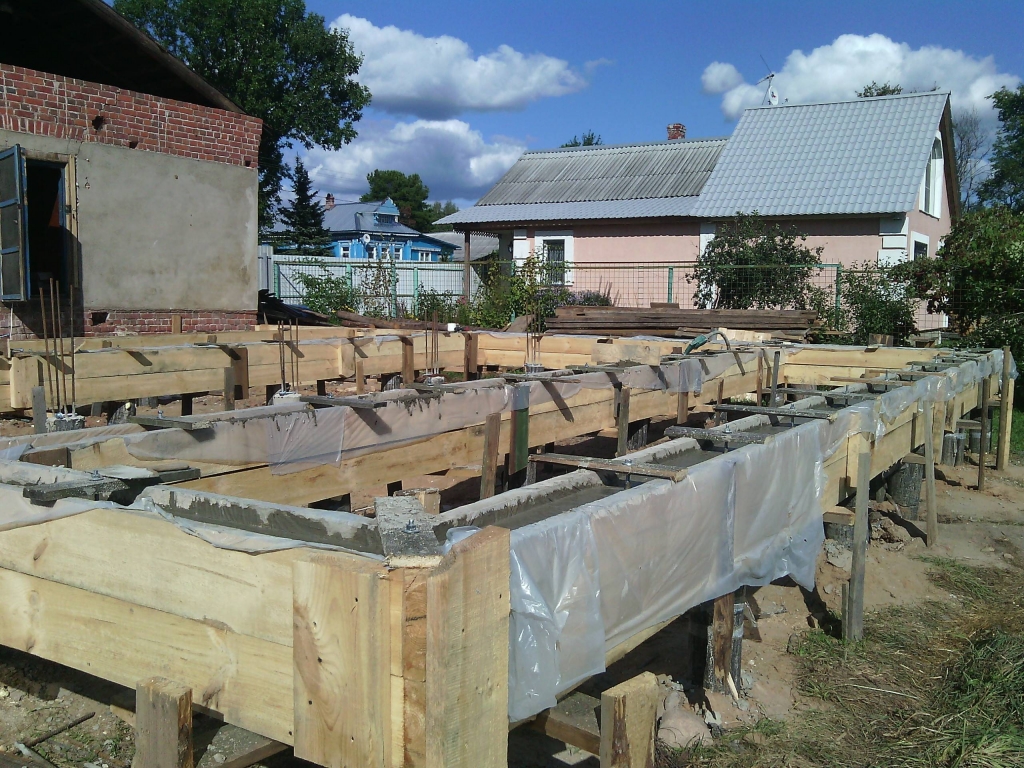

Под свайно-монолитный ростверк над землей опалубка монтируется коробом на подставках или на слой из песка и гравия, насыпанного уже на поверхности.

Способы монтажа конструкции ростверка висячего типа:

  • фиксируется на насыпную уплотненную прослойку, имеющую высоту равной расстоянию до земли от сооружаемого ростверка. Подушка, после твердения заливки, демонтажа досок, убирается;
  • щиты сбивают коробом, дно которого по горизонтали соединяет свайные верхушки и располагается на высоте ростверочной подошвы.

Высота щитов во всех случаях — на 5–7 см больше заливки или конструкция вверху выставляется точно по горизонтали, используя уровень. Для проверки ровности делают отметки карандашом изнутри или помещают туда нити-обноски. После этого внутрь помещают армированный каркас.

Армирование ростверка

Арматурный остов соединяется с выпусками стержней из свай. Это обеспечит надежную связь с ростверком. Армирование делается также как для ленточной основы с одним дополнением: остов связывают с прутьями, торчащими из опор.

Виды каркаса:

  • 1–2 отдельные каркасы прутьев по горизонтали и поперек;
  • жесткий остов — пояса стержней связывается перемычками по вертикали или хомутами.

Продольная арматура – ребристые стержни в 10–16 мм. Для вертикальных соединений используют ребристые или гладкие прутья в 6–12 мм из которых также изготовляются хомуты в форме буквы П, соединяющие продольные ряды.

Бетон должен закрывать прутья не меньше, чем на 3–5 см, для этого снизу, по бокам ставят подставки из пластика, обеспечивающие нужную толщину защитного бетонного слоя и стойкость каркаса при заливке. Толщина верхнего защитного слоя — не меньше 5 см. Прутья вяжутся специальным крючком и вязальной проволокой.

Бетонирование

Свайно-ростверковый фундамент заливается как обычно:

  • бетон медленно заливается;
  • прокалывание штырями;
  • уплотнение вибратором, тяжелой доской до появления молочка;
  • выравнивание уровнем и ровной доской;
  • фундамент накрывается полиэтиленом, 1–2 раза на день бетон нужно увлажнять, пока он не наберет прочности (5–7 дней).

Стены можно возводить через 3–4 недели, но перед этим на поверхность бетона нужно уложить гидроизоляцию: рулонные материалы, рубероид или обработать битумом, полимерной мастикой.

Столбчатый фундамент: определение, типы

Столбчатый фундамент – основание, состоящее из определенного количества опорных столбов, передающих и распределяющих нагрузку здания на грунт

Столбчатый фундамент – основание, состоящее из определенного количества опорных столбов, передающих и распределяющих нагрузку здания на грунт. Столбы могут быть прямоугольного, круглого сечения, выполняться из таких материалов, как:

  • монолитный железобетон;
  • полнотелых кирпичей;
  • бетона тяжелых марок;
  • бутовых и бутобетонных смесей.

Прочностью и надежностью отличаются железобетонные опоры. Их рекомендовано использовать в тяжелых грунтах, имеющих склонность к пучению, а также там, где уровень водоносных слоев достаточно высок. Остальные типы опор, как правило, скрепляются бетонными лентами, прочность основания в этом случае уступает монолиту.

Важно! В обязательном порядке рекомендуется монтаж столбов в углах строения, местах примыкания стен и простенков.

Отличительной особенностью свайно-столбчатого основания является разновидность грунтов и глубина пробивания шурфов при обустройстве. Если только столбчатая основа применяется на грунтах с нормальной несущей способностью, глубина залегания определяется точкой промерзания, то свайные основания можно делать на нестабильных, насыщенных влагой грунтах, с невысокой несущей способностью. Таким образом, свайно-столбчатый фундамент показан для строительства зданий на любых типах грунтов (кроме скальных и каменистых), средней или средне-нормальной несущей способности. Сваи прекрасно «пройдут» нестабильные грунты и перераспределят нагрузку строения на более плотные слои.

Технология устройства ростверка

Ростверком принято называть верхнюю часть фундамента, которая обеспечивает связку свайного основания и равномерное распределение несущей нагрузки.

Основным при его устройстве является увязка армирующих элементов свайного основания с арматурой ростверка. Ростверк может быть одного из трёх типов:

  • подвешенный, который допускается при строительстве облегчённых деревянных строений, либо выносных частей зданий на неровных поверхностях, а также на участках где верхний слой грунта обладает вспучивающимися свойствами либо сезонному воздействию воды;
  • монолитный отличается повышенной надёжностью и используется для капитального строительства жилых зданий, выполняется путём сооружения армированного бетонного плитного фундамента по всей плоскости внутренней части, непосредственно под зданием.
  • Область применения

    Ленточно-свайный фундамент подойдет для участка со сложным рельефом
    Как было сказано ранее, зачастую бывает так, что выделенный участок под застройку имеет достаточно сложный рельеф, для выравнивания которого потребуется немало средств.

    Или же грунт, на котором будет проводиться застройка, имеет неустойчивый обводнённый тип. Либо то и другое сразу. И в таких случаях применяется данный вид фундамента.

    Сложные условия для закладки основания будущей постройки.

    Разновидности и используемые материалы

    На начальном этапе проектирования необходимо определиться с выбором используемых свай. Они разделаются на два типа:

    • винтовые;
    • буронабивные.

    К винтовым сваям относятся изделия, выполненные из круглого металлопрокатного профиля, имеющие шнековое окончание, облегчающее их последующий монтаж в грунт. Конструктивная особенность такого типа свай заключается в повышенной прочности на изгиб и скручивание при их монтаже.

    Диаметр и длина свай для будущей постройки выбирается согласно нормативным документам по строительству, где приведены расчёты их допустимой и придельной нагрузки.

    Как правило, такие сваи вкручиваются в грунт специальной строительной техникой, но так же могут использоваться ручные приспособления.

    Ко второму виду относятся сваи, выполненные непосредственно на месте будущей постройки.

    Их принципиальное отличие и преимущество от первого типа заключается в том что:

    • намного ниже себестоимость самих материалов на изготовление;
    • для их монтажа не требуются строительная техника или специальные ручные приспособления.

    Разновидности монолитных свай

    Монолитные сваи под фундамент могут использоваться в качестве самостоятельных опор либо дополнительно укомплектовываться ростверком, силами которого обеспечивается их объединение в единую конструкцию, благодаря чему гарантируется более высокое качество системы и максимально равномерное распределение нагрузок.

    Ростверки бывают висячими и заглубленными. При обустройстве висячего ростверка между ним и грунтом оставляют некоторый промежуток, высота которого обычно равняется 80-100 миллиметрам. Свободный промежуток позволяет обеспечить соблюдение требований в отношении защиты опорных систем от усилий, создаваемых в результате морозного пучения грунта.

    Выбор вида свайного ростверка

    Возведение ростверка свайного фундамента позволяет распределить нагрузки (эксплуатационные, конструкционные и ветровые) на пласты грунта, в которые установлены сваи.

    Ростверковый фундамент на сваях по параметрам разделен на виды:

    • высокий ростверк, расположенный на расстоянии 10-20 см от отметки 0.00

    • ростверк повышенный, расположенный вровень с землей

    • низкий (заглубленный).

    Наиболее популярным видом ростверка на сваях является высокий, расположенный над землей на высоте 15 см. Данная высота позволяет нивелировать воздействие пучинистых сил, поднятие ростверка и возможность вырыва свай. Однако, наличие пространства между почвой и полом фундамента потребует дополнительных мероприятий по теплоизоляции.

    Ростверк повышенный располагают непосредственно на грунте. Для предотвращения негативного влияния сил пучения под ростверком необходимо убрать почвенный слой на 15 см.

    Что представляет собой монолитный фундамент свайный с ростверком

    Популяризацией идей возведения свайного фундамента на участках с проблемной несущей способностью явилась технология создания ростверка.

    Утрировано монолитный свайный фундамент представляет собой фундамент ленточный.

    Но для придания долговечности конструкции устраивают ростверк из бетона, армированного в опалубку.

    Ростверком считают верхнюю часть свайного фундамента, возведенную в виде балки или плиты, которая объединяет сваи в общую конструкцию.

    Технологически обоснованное возведение монолитного фундамента с ростверком исключает затратные земляные работы.

    Для возведения монолитного свайного фундамента необходимо иметь градостроительный план земельного участка с межеванием территории, обратиться можно в строительный контроль за строительством зданий. Далее собственноручно потребуется осуществить такие этапы:

    • осуществить изыскательские работы с определением характеристик грунта

    • проведение расчетов необходимого количества свай и параметров устройства ростверка

    • бурение грунта с последующей установкой свайных опор

    • возведение ростверка с гидроизоляцией, армированием и заливкой бетоном

    • устройство цокольного или плитного этажа.

    На этапе проектирования в зависимости от рельефа площадки, состава грунта и типа каркаса здания выбирают вид свайного ростверка.

    Расчет

    Порядок расчета СПФ сложен, для неподготовленного человека эта процедура представляет собой непреодолимую задачу. Свайно-плитный фундамент, конструкция которого состоит из двух узлов, требует параллельного расчета несущей способности подземной и надземной частей основания. Необходимо определить:

    • конфигурацию свайного поля;
    • тип свай;
    • количество вертикальных опор;
    • схему их размещения;
    • глубину и способ погружения.

    Не менее сложен расчет плиты, при котором следует определить следующие параметры:

    • степень осадки как самой плиты, так и всего основания в целом;
    • уровень крена плоскости;
    • конфигурацию плиты с учетом неравномерного расположения свай.

    Кроме того, расчет нагрузки на основание выполняется по весу здания. Он складывается из двух величин — строительных конструкций и полезной нагрузки, состоящей из веса отделочных материалов, мебели, людей, прочих предметов и материалов. К этому прибавляют снеговую нагрузку на кровлю в зимнее время, степень воздействия ветра и прочие внешние факторы. Особенно сложно рассчитывать плитно-свайный фундамент для здания повышенной этажности, испытывающего увеличенные внешние нагрузки в сочетании с эксплуатационными воздействиями.

    Для выполнения корректного и верного расчета требуется привлечь грамотного и опытного проектировщика, специализирующегося на фундаментах подобного типа. Попытки самостоятельно решить вопрос обречены на провал, поскольку, помимо математических формул, потребуются данные геологоразведки, значения сезонных колебаний уровня грунтовых вод, глубины промерзания почвы и прочие специальные показатели. Как вариант, могут быть использованы онлайн-калькуляторы, которых в сети имеется немалое количество.

    Расчет количества свай и параметров ростверка

    Необходимым условием для построения фундамента является расчет количества, несущей способности и способа расположения свай.

    В процессе расчета с использованием On line калькулятора будут получены следующие данные:

    • общая длина ростверка по периметру фундамента

    • площадь подошвы и внешней боковой поверхности, по которой можно подсчитать количество гидроизоляционного материала

    • объем товарного бетона для столбов и ростверка (с учетом 10% запаса)

    • вес бетона средней плотности

    • нагрузка на фундамент и почву в местах расположения основания столбов опорных

    • минимальный диаметр стержней арматуры (вертикальных и поперечных)

    • количество рядов арматуры в каждом поясе

    • шаг хомутов или поперечных стержней для ростверка

    • общий вес арматурного каркаса

    • количество и толщина досок для опалубки.

    Полученных данных будет достаточно для возведения монолитного фундамента на сваях с ростверком.

    Полезные советы

    Как подсказывает практика, средняя высота ростверка составляет 25 см, ширину определяют по толщине наружной стены, которая составляет минимум 40 см.

    Сваи располагают с шагом 1-1,5 метра на глубину до 2,0 м. Естественно, соблюдение технологии строительства позволит получить прочный фундамент длительного использования.

    Фундамент на буронабивных сваях: плюсы и минусы

    Такое основание имеет следующие преимущества:

    • Универсальность. Фундамент подходит практически для любых типов грунта, исключением являются только чересчур каменистые почвы.
    • Экономичность. Буронабивной фундамент – это хороший и бюджетный вариант. На его постройку уйдет гораздо меньше денег, чем на другие виды фундамента, поэтому если вы ищете именно дешевый вариант, то он является одним из оптимальных.
    • Быстрые сроки установки фундамента и возможность проведения работ в любое время года.
    • Достаточно низкая трудоемкость. Немалым преимуществом подобного фундамента является то, что для его установки не нужно использовать спецтехнику, поэтому его можно сделать и своими силами, что также позволяет еще больше сэкономить.

    Если для других видов свайного фундамента требуются покупка дорогостоящих свай и найма спецтехники, то для буронабивного ничего из этого не нужно, поэтому он обходится значительно дешевле.

    Недостатки буронабивного фундамента:

    • Недостаточная теплоизоляция пола. Т. к. внизу пол не закрыт, возможны сквозняки и прохлада. Несмотря на это даже на свайном фундаменте можно сделать теплый пол, который избавит от этой проблемы.
    • Отсутствие возможности обустроить подвальное помещение, хотя конкретно для бани этот недостаток не столь существенен, т. к. в таком строении обычно обходятся без подвала.

    Виды монолитного фундамента: ленточный, плита, свайно-ленточный, свайный

    Именно фундамент несет ответственность за качество эксплуатации здания, сооружения или оборудования. От него, во многом, зависит срок службы постройки. Поэтому конструкция основания не назначается случайным выбором, наличием материалов или по желанию владельца дома. Для этого делают специальные исследования грунтов на строительной площадке, на основании которых проектировщики выполняют необходимые расчеты. И, только на основании полученных данных, выдают соответствующие рекомендации. Существует много типов оснований. Однако, наибольшее доверие вызывают монолитные железобетонные фундаменты, несмотря на значительную трудоемкость изготовления и длительность работ.

    Виды и основные характеристики монолитов

    Используя различные технологии и вариации одних и тех же материалов — бетона и арматуры — можно получить надежную конструкцию любой конфигурации. Одни конструктивные решения применяют часто, другие — реже. Но все виды имеют право на существование.

    Ленточный заглубленный вариант

    Ленточный монолитный фундамент — наиболее распространенный и понятный всем тип основания. Сооружать его можно как в открытом котловане, так и в траншеях, в зависимости от глубины заложения. Обязательно возводится под несущие наружные и внутренние стены, а по желанию застройщика — для перегородок. Позволяет строить подвальные и цокольные помещения, обладает высокой несущей способностью. Основным минусом является то, что такой тип основания нельзя применять на грунтах, склонных к сезонным перемещениям.

    Ленточный мелкозаглубленный

    Разновидностью предыдущего варианта служит мелкозаглубленный монолитный фундамент, который строят обычно для легких построек, вроде бани или сарая. Хотя, есть варианты изготовления поверхностных монолитных плит, которые также относят к данной категории оснований. Для его создания делают неглубокую выемку грунта, поэтому основная часть опалубки получается над поверхностью земли и требует дополнительного закрепления.

    Ленточное основание с монолитной плитой

    Монолитная плита на ленточном фундамента выполняет три функции одновременно:

    • усиливает несущую способность основания;
    • способствует более равномерному распределению нагрузок;
    • служит полом первого этажа и перекрытием подвала при большом заглублении ленты.

    Такой вид фундамента требует больших материальных и трудовых затрат и возводится обычно под крупные здания из тяжелых конструкций.

    Монолитные столбы

    Строить такую подошву выгодно, для этого не надо быть специалистом, так как процесс складывается из самых простых действий. Монолитный столбчатый фундамент подходит для пучнистых грунтов и представляет собой отдельно стоящие круглые или прямоугольные столбы заданного размера. Если основание строят для бревенчатого сруба, то устраивать ростверк не обязательно. Для других типов зданий по верху столбов делают обвязку, чтобы получилась цельная конструкция.

    Свайные варианты с применением монолита

    В зависимости от конструкции, исходного материала, способа изготовления свайные фундаменты бывают нескольких типов: забивные, буронабивные, набивные, винтовые. По восприятию и передаче нагрузки — висячие и опирающиеся на плотные слои грунта. Самая большая сложность состоит в привлечении специальной техники. Так, чтобы соорудить монолитный свайный фундамент, сначала надо пробурить скважины, в которых устраивается опалубка. Чаще всего, в качестве опалубки используют асбестоцементные трубы подходящего сечения. Внутрь опускают круглый арматурный каркас и заливают бетонную смесь. Такое основание может использоваться как самостоятельная конструкция, или, как опоры свайно-ленточного монолитного фундамента. Монолитная железобетонная лента, в данном случае, устраивается в мелкозаглубленной траншее, а скважины под сваи бурят в днище этого рва. Такой тип основания способен выдерживать достаточно большие нагрузки и подходит практически для любого участка. Применим для зданий с несущими стенами из любых материалов.

    Существует еще такой вид основания, как монолитный армированный свайно-ростверковый фундамент. Отличительной особенностью является тот факт, что монтаж ростверка производится по оголовкам свай, находящихся на некотором возвышении над поверхностью земли. Сложность создания такой конструкции заключается в том, что опалубка должна иметь мощное днище и дополнительные опоры, которые также нужны и для боковых сторон.

    Особенности выполнения и этапы работ

    Порядок работ для всех типов монолитных фундаментов практически одинаков, с некоторыми нюансами. Первая и очень важная задача — проектирование. Невозможно качественно построить любое здание без проекта и необходимых расчетов. При наличии чертежей и после выполнения всех подготовительных процедур и мероприятий делается следующее:

    1. Разметка и земляные работы. Площадь застройки необходимо обозначить в точном соответствии с проектом. Для разметки пользуются простыми измерительными инструментами, а еще лучше — нивелиром. После определения осей будущего здания, необходимо сделать выноски с табличками, на которые наносят все необходимые обозначения: наименование точек, размеры, высотные отметки. Это нужно для того, чтобы в процессе земляных работ не потерять разметку. Рытье котлована или траншей выполняется на глубину, чуть меньшую заданной, чтобы можно было вручную вычистить днище. Слой песка и щебня поможет сделать дно более плотным.

    2. Устройство опалубки допускает три варианта:

    • взять в аренду инвентарную металлическую;
    • израсходовать большое количество древесины и потом утилизировать ее;
    • использовать несъемные конструкции, которые впоследствии послужат теплоизоляцией.

    Безусловно, третий вариант наиболее выгоден и удобен. Но, решает застройщик, что ему выгоднее, то он и выбирает.

    3. Арматурный каркас. Составляющие его элементы рассчитываются еще на стадии проектирования, поэтому не допускаются никакие вольности и замены. Если в проекте указано, что каркас должен быть вязанным, то изготавливать его при помощи сварки нельзя. Надо выдержать размеры и класс арматурной стали, шаг хомутов, расстояние между основными стержнями и их количество. Немаловажное значение имеет длина нахлеста арматуры. Укладка каркаса в опалубку выполняется частями, которые увязывают в единый элемент.

    4. Процесс бетонирования состоит из трех шагов. Первый — правильный расчет расхода материалов для приготовления бетонной смеси. Основой его служит водно-цементное отношение, которое зависит от марки цемента и от того, какую марку бетона надо получить. Второй шаг — приготовить бетонную смесь. Здесь без бетономешалки не обойтись, так как монолитные конструкции требуют большого количества. Есть другой способ — заказать готовую смесь от завода-изготовителя. Это удобно потому, что заливка должна производиться непрерывно. Только так можно получить большую массу монолитного железобетона одинаковой прочности. Процесс бетонирования необходимо сопровождать послойным уплотнением.

    Фундамент можно считать готовым только после того, как бетон наберет проектную прочность, его освободят от разборной опалубки и выполнят гидроизоляцию.

    AEC-PROJECT выбор типа фундамента, монолитный или свайный

    выбор типа фундамента, монолитный или свайный

    первое с чего начинается вопрос строительства — это выбор  типа фундамента.

    основными критериями от которых складывается принятие решения о выборе типа фундамента

    является перечень вопросов при ответе на которые ответ будет получен сам собой:

    1) тип здания. Если дом деревянный, то есть легкий, то допускается  его установка  на фундамент свайный с меньшими капитальными затратами.

    хотя нельзя сказать что свайный фундамент это дешевое решение. Основанием для выбора свайного фундамента является отсутствие несущих грунтов на поверхности  и их более глубокое залегание.  Так как свая это точечная опора то  проектным решением  обеспечивается  опирание сваи на заданный слой грунта  известной мощности ( толщины) на которой можно выполнить необходимый  проверочный расчет проверяющий несущую способность нормативную осадку при нагрузке.

    В большинстве случаев свайный фундамент оказывается в 2 раза дешевле монолитного , так как исключаются земляные работы в  большом объеме по подготовке подушки под монолитную плиту.

    2) Если дом каменный  из газобетонных блоков, кирпича или заказчик просто хочет сделать жесткое основание, которое прослужит до сотни лет и более то наиболее предпочтительным будет монолитный фундамент.

    3) гелогические особенности грунтов участка.   Бывают участки  или грунты с высокой химической активностью  по отношению к бетонам или металлу.

    4) геодезические особенности участка. Если участок на склоне с уклоном более 5% то  целесообразно делать свайный фундамент,  или плиту по ростверкам.

    устойчивость грунта при загрузке новым объектом  сложно прогнозировать и при плитном фундаменте возможна сдвижка дома  и соответственно появление в нем трещин  наружных и внутренних стенах. Свайный фундамент превосходит плитный фундамент тем, что его точка опирания находится ниже возможной точки смещения грунта.  Часто на склонах происходит не смещение, а вымывание грунта из под подошвы при помощи ручьев, дождевых потоков с верхних участков.

    5) стоимость фундамента.  Стоимость зависит от количества материалов.  В монолитном фундаменте готовится подушка под фундамент ( делается выборка  плодородного слоя, сыпется песок, щебень все послойно трамбуется через каждые 100 мм),  а в свайном или винтовом свая погружается до проектного отказа на проектную глубину.

    Как правило в  зданиях со свайным фундаментом нет подвалов.  под полом первого этажа просто оставляют от 200 — 600 мм , которые по периметру декорируют отделкой цоколя.

    6) Гелогические изыскания. Бурение скважин  в границах фундамента для построения  геологического разреза грунта. для каждого слоя грунта , а их может быть от 1-2 до 5-6  видов на заданной глубине до 10 -15 метров, определяются физико механические свойства.  На основании характеристик грунта инженеры считают величину допустимой осадки и подбирают требуемую подошву фундамента  по площади, исходя от нагрузки здания приходящейся на каждую опору и ее возоможной величины осадки.

    геология изучается для плитного фундамента на глубину до 10 м под подошвой фундамента.  Для свайного фундамента грунт изучается ниже точки опирания сваи.

    Оглавление по теме:
    Фундамент под ключ
    обследование фундамента
    Ленточный фундамент или плитный фундамент?
    Выбор типа фундамента, монолитный или свайный

    отзывов.

    Свайно-винтовой фундамент. Монолитный свайный фундамент

    Без фундамента невозможно представить ни дом, ни более-менее серьезное строение на загородном участке. Проблема только в том, что стоимость хорошей основы очень высока, поэтому всегда есть соблазн найти какой-нибудь более дешевый, но качественный вариант.

    Одним из них является свайный фундамент. Отзывы свидетельствуют о том, что его характеристик вполне достаточно для среднестатистического загородного коттеджа, не говоря уже о банях и других приусадебных участках.Сегодня мы рассмотрим не только отзывы покупателей, но и причины, их вызывающие. Последнее очень важно, так как для правильного выбора основания под дом крайне важны практические соображения.

    Почему свайные фундаменты так популярны?

    В последнее время все больше застройщиков выбирают такую ​​основу для дома. Почему так происходит, чем эта технология превосходит уже проверенные и вполне надежные варианты?

    • Во-первых, это скорость работы. Где еще вы найдете основу, которую можно сделать всего за один день?
    • Во-вторых, дешево. С учетом того, что стоимость цемента постоянно растет, цена обычного ленточного фундамента может быть заоблачной.
    • Кроме того, подобный фундамент дома можно закладывать на неустойчивых грунтах, а также в условиях вечной мерзлоты.
    • Если технология закладки была выполнена правильно, фундамент не получится, а дом будет надежно стоять в любых условиях.

    Отзывы покупателей свидетельствуют о том, что буквально за пару недель они построили полноценный панельный дом по свайной технологии. Другие строители отмечают, что невысокая стоимость свай позволила уложиться в скромный бюджет, построив вполне приличный дом. Кстати, свайно-винтовой фундамент, цена которого составляет около 13-14 тысяч рублей, доступен практически каждому потенциальному домовладельцу.

    Стоимость одной сваи (диаметр 76 мм) около 1200 руб. На один средний дом уходит не более десятка свай.

    Основная информация о технологии

    Кстати, а как делается закладка этого типа фундамента? Как можно понять из названия, его основанием являются винтовые сваи. Они сделаны из металла, а на конце каждого элемента конструкции имеется лопасть (как у ледокола), предназначенная для закапывания его в землю. Вот с этого момента и начинаются многие споры.

    Кто-то считает, что заглублять конструкцию следует только с помощью тяжелой техники, а кто-то настаивает, что для таких целей вполне подойдет ручная сила рабочей бригады, которая установит свайный фундамент.Чертеж его часто может предоставить та же фирма, где вы нанимаете специалистов. Так выходит значительно дешевле, а в процессе расчетов можно вносить свои конструктивные предложения.

    Отрицательные стороны

    Здесь следует сделать отступление, описав слабые стороны данной технологии. Если покупатели не знают их заранее, процент разочарованных может увеличиться.

    • Если грунты плотные (подробнее об этом мы скажем ниже), то свайно-винтовой фундамент на них закладывать нельзя. Дело в том, что при попытке вкрутить в них сваи велика вероятность повреждения защитного покрытия, что чревато быстрой коррозией. Конечно, можно использовать специальное оборудование, но это значительно удорожит работу.
    • Кроме того, если сваи плохо защищены от коррозионных процессов, то ничего хорошего лучше не ждать.
    • Витые сваи на дефекты больше не проверяются.

    Кроме того, в загородном доме, который стоит на таком фундаменте, невозможно сделать подвал.Это не только делает невозможным приготовление в доме, но и может сделать пребывание в доме неприятным зимой, так как полы будут холодными.

    Многие люди остаются недовольны своим выбором фундамента только потому, что руководители строительных фирм просто утаивают эту информацию. Помните, восторженные оды свайным фундаментам чаще всего поют те компании, которые заинтересованы исключительно в прибыли. Если фирма настроена серьезно, то ее специалисты должны в любом случае предупредить потенциальных клиентов о возможных проблемах и явных недостатках технологии.

    И далее. Срок службы домов на свайном фундаменте редко превышает 100-120 лет, поэтому построить «родовое гнездо» не получится. Это обстоятельство также следует иметь в виду. Однако свайно-винтовой фундамент, цена на который очень мала, редко используется для строительства таких монументальных домов. Обычно их строят на небольших загородных дачах, предназначенных для летнего проживания семьи из двух-трех человек.

    Однако бывают и исключения, когда на сваи укладываются дома весьма внушительных размеров.Это вполне возможно, но вам придется использовать самые прочные материалы.

    Копать или не копать?

    Очень часто приходится читать негативные отзывы от тех людей, которые нанимали рабочих для ручной сваебойной работы. Говорят, что фундамент фундамента «гуляет» в пределах 40-50 см! В чем дело? Какая официальная технология?

    Обратите внимание, что ей нравятся оба метода. Но! Очень важно иметь в виду, что при ручной копке необходимо строго соблюдать определенные правила, которые в большинстве случаев благополучно игнорируются. Так вот, во всех инструкциях сказано, что сваи нужно вкручивать с нуля, без всяких дополнительных ям. В реальности необходимо немного выровнять площадку, чтобы обеспечить правильное направление движения. Для этого сначала выкапывают небольшую ямку (не более 15-20 см). В него вставляется свая, которую начинают закручивать вручную.

    Практическая ситуация

    А как на практике делают свайный фундамент? Свидетельства свидетельствуют о том, что ни о какой технологии речи речи уже не идет.Как правило, сначала выкапывается огромная яма на пару метров глубиной, потом туда вставляется свая, пару раз переворачивается, а потом все это безобразие присыпается землей. Естественно, надежности такой конструкции нет. При первом же дожде земля размывается, и сваи задыхаются.

    Кроме того, очень часто люди сообщают, что сваи во время работы постоянно раскачиваются, чтобы их легче было закручивать. Так что ни в коем случае! Таких сотрудников нужно отправить обратно.Сваи ввинчивают, но это всего через пару лет, свайный фундамент под дом реально может просесть — и ваше жилье накренится. Таким образом, большая часть негативных отзывов связана с банальным несоблюдением технологии. Это очень обидно, так как эти фонды во всем мире успели зарекомендовать себя только с положительной стороны.

    Кроме того, большинство потребителей одержимы маниакальной идеей экономии: такие «ретивые» люди иногда выбирают сваи из металла толщиной 2 мм, а потом жалуются на просадку фундамента.Помните, что предполагает СНиП: свайные фундаменты делаются из стали толщиной не менее 4 мм. Марка металла 20, потому что она не менее чем на 10-15% долговечнее железа третьей марки, которое чаще всего используется большинством строительных компаний.

    Важно!

    Многие покупатели жалуются на халатность компаний, плохо выполняющих свою работу. Отзывов с ужасными историями полно, но следует помнить: если вы хотите вызвать рабочих на скрутку свай, то пробная скрутка — обязательно!

    Не пользуйтесь услугами компаний, которые легкомысленно отмахиваются от этого.Несмотря на наличие результатов геодезии, в более или менее глубоких слоях грунта может быть много скальных пород, а также других препятствий, делающих невозможным устройство свайного фундамента. Цена работы значительно выше, но оно того стоит.

    Так, если просто покупать сваи у поставщика, то одна единица будет стоить около 1200 рублей, а при пробном бурении и цементировании оголовка ее цена возрастет до 1300 рублей и выше. Однако если у вас нет опыта подобных строительных работ, лучше воспользоваться услугами профессионалов, которые уже закладывали такие фундаменты ранее.

    Выносливость — прежде всего!

    Всем известно, что при заливке ленточного основания нужно выждать некоторое время, за которое бетон в должной мере затвердеет. Странно, но почему-то те же люди твердо убеждены, что пользоваться свайно-винтовым фундаментом можно уже через пару часов после закрутки.

    Это далеко не так! Специалисты утверждают, что в идеале сваям необходимо дать не менее года, в течение которого произойдет окончательная усадка грунта и закрепление конструкции.Если поторопиться, ничего хорошего из этого не выйдет: появляются гневные отзывы, в которых люди жалуются друг другу на недостатки в технике.

    Необходимость геодезической съемки

    Следует отметить, что вкручивать сваи нужно не «как получится», а в соответствии с практическими соображениями. Перед началом строительства необходимо вызвать специалистов геодезической службы и узнать глубину залегания плотных слоев грунта. Именно до их уровня и следует закладывать такой фундамент, так как в противном случае сваи со временем перейдут в мягкий грунт.

    Помните, что основание свайного фундамента должно быть зацементировано сразу, так как если вовремя заливать эту конструктивную часть бетоном, то вероятность отклонения сваи значительно снижается.

    Важность присутствия в рабочем процессе

    Как ни странно, но многие наши сограждане почему-то совершенно забывают об этой маленькой детали. Неважно, какая репутация у строительной компании, но вы (или ваш представитель) обязательно должны быть на месте.Мы уже не раз отмечали, что работники могут прибегать к массе уловок для упрощения процесса, но этого делать ни в коем случае нельзя.

    Кроме того, необходимо сразу же проверить качество работы, а при необходимости полностью сфотографировать процесс, начиная с самых первых этапов. В показаниях указано, что при наличии такого материала любые претензии рассматриваются быстро. Даже нерадивые застройщики в этом случае предпочитают решить вопрос мирным путем, иначе суд все равно встанет на сторону потребителя.

    Опыт эксплуатации домов на свайно-винтовых фундаментах

    Наша статья была бы далеко не полной, если бы мы не обсудили практический опыт эксплуатации домов, сданных на свайно-винтовых фундаментах. Итак, что же дает свайный фундамент? Отзывы противоречивы, но некоторые общие моменты все же присутствуют.

    Во-первых, почти все домовладельцы говорят, что зимой на полу холодно. Особенно это касается тех случаев, когда дом ставится в чистом поле, на территории, не огороженной хотя бы забором.Ветер свободно продувает пространство между сваями и домом, обеспечивая стабильные (и значительные) потери тепла. Вы легко можете заметить, что свайный фундамент, фото которого есть в статье, может поднять дом на приличную высоту.

    Таким образом, я хотел бы посоветовать вам сделать следующее:

    • Необходимо утеплить пол современными материалами, не забывая о пароизоляции.
    • Оградить периметр территории забором или насаждениями, которые могли бы снизить скорость ветра.
    • Наконец, зимой такой дом нужно закидать снегом, закрывая щель между землей и полом.

    Насчет долговечности пока рано делать выводы. До сих пор ни один дом на винтовых сваях в нашей стране не отметил даже пятидесятилетия. Однако сами домовладельцы отмечают, что пока никаких перекосов не появилось (кроме случаев нарушения технологии).

    В общем, пока эта технология на просторах нашей страны зарекомендовала себя исключительно хорошо, так что особых причин отказываться от ее использования нет.

    Технология монолитного свайного фундамента

    В первой части статьи мы рассмотрели стандартный свайный фундамент. Отзывы о нем довольно противоречивы, но мы уже выяснили, что практически во всех случаях какие-то негативные моменты почти всегда возникают по вине либо самих строителей, либо заказчиков, не проконтролировавших рабочих.

    Следует отметить, что универсального типа свай просто не существует. Не во всех условиях ваши потребности сможет удовлетворить их винтовое разнообразие, а потому сейчас речь пойдет о монолитном свайном фундаменте, исходя из отзывов потребителей.

    Обычно строители называют такой тип фундамента «заглубленным столбчатым фундаментом», что не мешает нам рассмотреть его с позиции свай. Просто в этом случае они не прикручиваются отдельно, а заливаются бетоном по месту. В отличие от вышеописанной технологии, здесь приветствуется копание. Сначала бурят скважину необходимого диаметра, насыпают на ее дно мощную песчаную подушку, армируют ее, а затем заливают бетонным раствором.

    В верхней части монтируется ростверк, который соединяет всю конструкцию в единый монолит, обладающий отличными прочностными характеристиками. Каковы преимущества этой технологии?

    • Во-первых, найти технику для бурения скважин гораздо проще, чем точить сваи.
    • Не запрещать копать, чтобы можно было сразу ознакомиться с характеристиками почвы.
    • Нет опасности, что свая будет повреждена или деформирована, так как ее заливка производится непосредственно на месте.
    • Хороший бетон служит веками, так что желающим создать собственное «родовое гнездышко» показан монолитный свайный фундамент.Технология предполагает, что дом простоит очень долго.

    Отзывы клиентов

    Как и в предыдущем случае, следует обсудить непосредственные ощущения тех, кто живет в таких домах. Во-первых, пользователи отмечают меньшую скорость закладки (по сравнению с винтовыми сваями). Это компенсируется высоким качеством работы: если контролировать приготовление бетона, даже нерадивым работникам будет сложно что-то испортить.

    Опытные строители также отмечают, что не обязательно рыть гигантские ямы глубиной в пару метров. Для среднего загородного дома достаточно просверлить отверстие глубиной до 80 см. Важный! Судя по отзывам, многие стараются положить в одну и ту же кучу наполнитель (щебень, кирпичный щебень). Такой монтаж свайного фундамента встречается повсеместно.

    Так делать не следует: опыт показывает, что такие сваи склонны к растрескиванию, тогда как чистый монолитный бетон может простоять годами. Довольно часто встречаются рассказы о том, что при разборке старых сараев (на Севере издавна применялись сваи) бетонные столбы (а им было лет 60-70) были в идеальном состоянии, тогда как от самой постройки остался только хлам уехал надолго.

    Важно! Не используйте сварную арматуру для заливки основания! Комментарии некоторых строителей свидетельствуют о том, что использование такого раствора приводит к растрескиванию и деформации сваи. Все дело в том, что армирующая основа должна быть гибкой (трикотажной), чтобы равномерно распределять нагрузки, возникающие в материале.

    Сварная конструкция не соответствует этим требованиям, в связи с чем возможно возникновение трещин. Некоторые любители загородного отдыха, самостоятельно заливавшие монолитный свайный фундамент, часто отмечают, что при появлении трещин в арматуре быстро проникает вода.Результат предопределен: активная коррозия и разрушение сваи. Не повторяйте чужих ошибок при проектировании свайных фундаментов!

    Единственный вариант для пучинистых грунтов

    Почвы, которые при определенных условиях (холодный период года) могут резко менять свою конфигурацию, буквально вздымаясь на поверхности, называются пучинистыми. Они являются настоящей головной болью практически для всех строителей и тех людей, которые проживают в их РЭС.

    И так же, как и свайный фундамент (цена у него действительно низкая), который находится ниже уровня промерзания столь капризных грунтов, является настоящим спасением.По отзывам жильцов домов на сваях, перекоса цоколя нет, тогда как обычные основы ленточного типа буквально «рвутся» уже на второй-третий год эксплуатации дома.

    (PDF) Раздельное бетонирование при строительстве монолитных зданий из бутобетона

    Жильцам домов, подлежащих реновации, должны быть

    обеспечены комфортные жилищные условия. С этой целью предусмотрено строительство

    микрорайонов с частной общественной зоной.

    В данном сооружении

    предлагается использовать бутобетон для следующих видов работ:

    — Устройство подстилающего слоя подъездных и редко используемых дорог;

    — Фундаменты под склады, производственные помещения и малогабаритную технику;

    — Фундаменты или покрытия пешеходных дорожек, автостоянок, прогулочных аллей, берегов

    рек и каналов;

    — Бетонная смесь для пешеходных дорожек и внутренней поверхности автостоянок.

    Бутобетон, предлагаемый для ремонтных работ, имеет следующие преимущества:

    — Снижение затрат на строительство за счет использования отходов бетона;

    — улучшенные прочностные характеристики конструкции или ее части;

    — Простые строительные технологии;

    — Использование экологически чистых материалов;

    — Низкое влагопоглощение конструкциями вследствие применения каменных материалов с низкой

    гигроскопичностью;

    — Архитектурная выразительность и привлекательность.

    Исследования по использованию бетонных отходов начались в странах ЕС, в частности,

    Нидерландах, Германии и Бельгии. Он был направлен как на изучение свойств бетонных отходов

    , так и на различные вибрационные грохоты и дробильное оборудование, такое как щековые,

    гирационные конусные, ударные или роторно-молотковые дробилки [2-5].

    Особое внимание в Германии, США, Японии и других странах, в том числе Российской Федерации

    , уделяется созданию высокоэффективного производственного оборудования.Дробление

    делится на первичную и вторичную стадии. Щеково-молотковое оборудование используется на первичной стадии

    , а вторичное дробление осуществляется щековыми, молотковыми или гирационно-конусными дробилками

    и грохотами. Металлические включения извлекаются различными электромагнитами.

    Бутовый бетон состоит из раствора или бетонной смеси и каменных материалов.

    Развитие технологий предлагает нестандартные подходы к строительству монолитных конструкций

    с использованием различных типов бетононасосов, в том числе напорных (бетононасосов)

    .

    3 Результаты

    По результатам анализа отечественного и зарубежного опыта по

    строительству монолитных конструкций зданий и сооружений, способ бетонирования заводского

    основан на применении крупнофракционных каменных материалов (гранита, базальта,

    мрамор и др.) можно применять совместно с поливным бетоном или растворной смесью, подаваемой под определенным давлением

    на предварительно уложенный (щебень)

    напорным методом фракцией 150-500 мм.Каменные материалы в этом случае играют роль связующего материала и придают

    прочность и долговечность монолитной конструкции [6-7].

    Обширные натурные и лабораторные исследования, проведенные Московским государственным университетом

    Гражданское строительство за последние десять лет, свидетельствуют о целесообразности комплексного метода бетонирования с набивкой

    и использования крупногабаритных каменных материалов и текучего бетона или растворной смеси

    при соотношении 80% камней и 20% смеси в монолитных конструкциях [8].

    Этот метод может иметь особое значение при строительстве монолитных ленточных и

    опорных оснований, буронабивных свай и буронабивных свай на твердом грунте, глине, суглинке или черноземе

    фундаментов.

    Проходку траншей в грунтах с преобладанием вышеперечисленных грунтов производят роторными экскаваторами

    или вручную (в малоэтажном строительстве). Геометрические параметры

    Фундаменты — AMERICAN GEOSERVICES

    КОЛОРАДО

    Denver, CO
    191 University Blvd #375
    Denver, CO 80206
    (303) 325-3869
    Наберите весь номер

    Boulder, CO

    2810 E.College Ave # 102
    Boulder, CO 80303
    (303) 325-3869
    набор целого номера

    Форт Коллинз, CO
    1281 E Magnolia ST D250, Форт Коллинз, CO 80524
    (303) 325-3869
    Набрать весь номер

    КОЛОРАДО

    Colorado Springs, CO
    738 Synthes Ave, памятник, CO 80132
    (719) 344-8177
    Набор целого номера

    Pueblo, CO 140 W. 29 ST # 311
    Pueblo, Co 81008
    (719) 344 -8177​
    Наберите весь номер

    Гленвуд Спрингс, Колорадо
    1338 Grand Avenue #316
    Гленвуд Спрингс, Колорадо
    (970) 436-7050
    Наберите весь номер

    ОРЕГОН

    Портленд, или Portland, или
    Salem, или
    Lincoln City, или
    NewPort, или
    Eugene, или
    изгиб, или

    6312 SW Capitol HWY # 231
    Portland, или 97239
    (503) 922-3432
    Наберите весь номер

    ВАШИНГТОН

    Сиэтл, WA
    24 Roy Street # 727
    Seattle, WA 98109
    (206) 418-6634
    Набор целого номера

    Vancouver, WA LongView, WA 41105 Ne Cedar Ridge Rd
    Amboy , WA 98601
    (360) 437-6369
    Наберите весь номер​

    ​ФЛОРИДА

    Джексонвилл, FL
    6001 Argyle Forest Blvd,
    Suite 21
    Jacksonville, FL 32244
    (904) 512-0085
    наполнил 512-0085
    orlando, FL
    10524 Moss Park Rd,
    Suite 204 # 701
    Orlando Флорида 32832
    (407) 362-1940
    Набрать весь номер

    ФЛОРИДА

    Тампа, Флорида
    701 S Howard Ave #106, Тампа, Флорида 33606
    (813) 569-7704
    Наберите весь номер

    Майами, Флорида
    3725 W. Flaglen St,
    Майами, Флорида 33134
    (305) 677-9494
    Наберите весь номер

    МОШЕННИЧЕСТВО С РЕМОНТОМ ФУНДАМЕНТА | A-1 Engineering

    БОЛЬШИНСТВО РЕМОНТ ФУНДАМЕНТА НЕ РАБОТАЕТ!!

    Домовладельцы должны быть хорошо информированы о том, какой тип системы ремонта фундамента устанавливается для подъема или выравнивания дома. Не дайте себя одурачить рекламой или пожизненной гарантией на ремонт фундамента. Получите второе мнение от инженера-строителя, прежде чем вы решите инвестировать тысячи долларов в неоправданный и ненужный ремонт фундамента.

    Если вы получаете ремонт фундамента, исходя из того, что подрядчик по ремонту фундамента собирается «стабилизировать» ваш фундамент от дальнейшего смещения, вам следует позвонить инженеру-строителю, который может дать вам непредвзятое мнение о том, действительно ли вы действительно нужен ремонт или если ремонт будет работать. Или вы можете позвонить нам после неудачного ремонта. Прежде чем вы решите поднять фундамент, полностью узнайте, какой тип системы устанавливается, что она может делать и что аннулирует гарантию.

    РАСПРОСТРАНЕННЫЙ ТИП НЕПРЕРЫВНОЙ СВАИ – БЕТОННАЯ ПРЕССОВАННАЯ СВАЯ

    Прессованные бетонные сваи являются наиболее распространенным типом свай, устанавливаемых в Сан-Антонио и Остине. Есть много типов свай на выбор, и сваи из прессованного бетона — это сваи, которые, скорее всего, сдвинутся и нанесут больший ущерб зданию.

    ОПРЕДЕЛЕНИЕ РЕМОНТ ФУНДАМЕНТА (НИВЕЛИРОВАНИЕ)

    Чтобы понять, что ремонт фундамента на самом деле не является «ремонтом», нужно сначала понять, что подъем фундамента (ремонт фундамента) должен быть реализован как инструмент, улучшающий общую производительность здания, а не только для выравнивания пола.

    Выравнивание пола не следует считать «ремонтом». Это выравнивающая работа. Выравнивание пола путем добавления опор или свай похоже на серьезную операцию на фундаменте. Серьезная операция по установке плохо спроектированной системы (плохой ремонт фундамента) вызовет только дополнительные осложнения в будущем. Осложнения, такие как: вздымание сваи (подталкивание сваи вверх), дополнительная осадка, отсутствие опоры и разрывы фактической плиты фундамента наносят большой ущерб зданию и сантехнике, что очень дорого.Дополнительную информацию о проверках ремонта фундамента можно прочитать на БЕСПЛАТНЫХ проверках ремонта фундамента.

    Существует две точки зрения на ремонт фундамента: одна сторона рассматривает выравнивание фундамента как решение проблем с фундаментом, а другая рассматривает проблемы, вызвавшие смещение, и использует ремонт фундамента как метод улучшения структурного состояния здания.

    Большинство компаний, занимающихся ремонтом фундамента, оценят горизонтальность вашего здания и сообщат вам, если вы «вышли за рамки норм» или «в пределах допуска».Не дайте себя обмануть. Не существует требования «кода» или «допуска», чтобы действительно обосновывать «ремонт» фундамента. В следующий раз, когда вы услышите это, попросите конкретный раздел кода или ссылку, в которой это указано. Типичный ответ: «Я занимаюсь этим более 30 лет, и это стандарт отрасли (то есть отрасли ремонта фундамента)… ИЛИ… инженеры, с которыми мы работаем, говорят, что это стандарт».

    Вот где МОШЕННИЧЕСТВО С РЕМОНТОМ ФУНДАМЕНТА становится в центре внимания. В чем мошенничество? Компании по ремонту фундамента заявят, что ваш фундамент сместился, и, позволив им установить свою систему, они «стабилизируют» ваш фундамент от дополнительного смещения. НО ПРОЧИТАЙТЕ МЕЛКИЙ ПЕЧАТЬ . Они не могут сказать вам, что может быть причиной смещения фундамента или какое влияние ремонт фундамента на самом деле окажет на ваш фундамент.

    Давайте подумаем об этом. Если существуют условия, вызвавшие перемещение вашего текущего фундамента, то вы можете поспорить, что те же самые условия все еще существуют, которые повлияют на вашу новую систему «ремонта фундамента». Через 30 000 долларов в «стабилизации» вы поймете, что вам не рассказали всю ожидаемую историю. Они не скажут вам.Они не могут сказать вам. Почему? Потому что они не занимались проектированием фактического фундамента, чтобы оценить, как фундамент будет работать. Инженеры, обученные проектировать и оценивать фундамент, лучше подходят для того, чтобы дать заключение о том, работает ли ваш фундамент так, как следует ожидать, об условиях, которые могли вызвать смещение, и о том, чего ожидать, если будет выполнен ремонт фундамента.

    РЕМОНТ ФУНДАМЕНТА ГАРАНТИЯ ПЕТЕЛЬНЫЕ ОТВЕРСТИЯ

    Во-первых, компании, занимающиеся ремонтом фундаментов, прислали нам массу гневных писем и комментариев для следующего обсуждения.Большинство гарантий на ремонт фундамента имеют обширный язык, который выводит их из гарантии на ремонт фундамента для обслуживания устанавливаемых опор.

    Заявленные условия исключения из гарантии обычно уже существуют до и спустя много времени после того, как компания, занимающаяся ремонтом фундамента, установит сваи для ремонта фундамента. Итак, если компания по ремонту фундамента устанавливает опоры для ремонта фундамента в плохих условиях, которые уже вызвали проблемы с фундаментом, они МОШЕННИЧЕСТВУЮТ с вами, лишив вас гарантийных работ, потому что они будут утверждать, что существуют плохие условия, как указано в их гарантийной декларации.Тысячи наших клиентов, которые были вовлечены в это, ответили тем же……… «почему компания по ремонту фундамента не сказала мне, что у меня плохие условия и что их опоры не работают? в тех плохих условиях. Теперь они хотят, чтобы я сделал больше «ремонта фундамента», чтобы решить проблему».

    Первая проблема заключается в том, что ремонт фундамента рассматривается как решение. Именно здесь на помощь приходит оценка инженера-строителя. A-1 Engineering является экспертом в оценке зданий, чтобы предоставить вам беспристрастное и объективное мнение о том, выиграет ли ваше здание от ремонта фундамента.

    «РЕМОНТ ФУНДАМЕНТА ДЛЯ СТАБИЛИЗАЦИИ ФУНДАМЕНТА»?

    Иногда ремонт фундамента продается владельцам с обещанием предоставить владельцу «превентивную меру» или метод «стабилизации» до того, как возникнет проблема с фундаментом. Какой здоровый человек получает замену тазобедренного сустава или пересадку почки в качестве профилактической меры для сохранения здоровья. Большинство согласится с тем, что для того, чтобы оставаться здоровым, нужно создать лучшее состояние для тела. То же самое для фундамента и здания.Получение оценки от инженера-строителя поможет вам лучше понять, когда условия оправдывают ремонт фундамента и риски, связанные с ним.

    По нашему опыту, фундаменты приходят в негодность (т. е. требуют повторного выравнивания) уже через 6 месяцев после ремонта и даже через 10 лет — причина в том, что компании, занимающиеся ремонтом фундаментов, не понимают, как проектируются фундаменты и как ожидается, что они будут работать. Компании, занимающиеся ремонтом фундамента, скажут вам, что смещение фундамента — это «разрушение фундамента».Инженер-строитель, знакомый с последствиями ремонта фундамента, расскажет вам, как проектируются фундаменты, как ожидается, что они будут работать, и обсудит условия для улучшения работы фундамента.

    Не позволяйте компаниям, занимающимся ремонтом фундаментов, пугать вас или сбивать с толку, заставляя поднимать здание без четкой цели. Следующая статья предназначена для просвещения широкой публики и помощи в принятии более эффективных решений. Ремонт фундамента — это очень дорогая серьезная операция в доме, поэтому в ваших интересах получить второе мнение.

    Вот несколько отличных вопросов, которые можно задать компаниям, занимающимся ремонтом фундаментов:

    1) На сколько проектов вы выполнили гарантию прошлым летом?

    2) Можете ли вы предоставить ссылку на одного из клиентов, на которых вы соблюдали гарантию?

    3) Можете ли вы пересмотреть свое гарантийное соглашение, чтобы оно распространялось на сваи или опоры в случае набухания или пучинистости грунта?

    4) Объясните, как должны вести себя ваши сваи или опоры при вздутии или вздутии грунта? Выйдет ли ваша свая из строя и покрывается ли это вашей гарантией?

    5) Неплохо привязать оплату работ к подтверждению получения разрешений на работы. Первый платеж может быть связан с доказательством того, что разрешение было получено, а окончательный платеж должен быть связан с доказательством того, что разрешение было закрыто. Настораживают, если подрядчик не может получить разрешение ИЛИ если он говорит, что владелец дома должен получить разрешение. Лицо, получившее разрешение, несет ответственность за его управление.

    6) Если вас убедят, что работа будет выполнена, обязательно получите копию показаний высоты до и после выполнения работы. Это отличная идея сохранить окончательный платеж, пока оба документа не будут предоставлены.Кроме того, убедитесь, что вы можете прочитать числа. Получение бумаги с цифрами, которые трудно прочитать, не принесет вам пользы, если вы хотите проверить цифры.

    БЕСПОЛЕЗНЫЙ РЕМОНТ ФУНДАМЕНТА

    На сегодняшний день наиболее распространенным типом ремонта фундамента, используемым в Сан-Антонио и Остине, является бетонная вдавливаемая свая, толкающая или набивная свая. К сожалению, это, по большей части, также один из самых бесполезных и неэффективных видов ремонта или стабилизации фундамента, которые вы можете получить.Это не только наше мнение, но и мнение многих, если не подавляющего большинства, независимых инженеров (инженеров-строителей и инженеров-геотехников).

    Ремонт фундамента из бетонных вдавленных свай или набивных свай состоит из цилиндрических бетонных частей, обычно диаметром 6 дюймов и длиной 12 дюймов, которые вдавливаются или вдавливаются в почву и под существующие фундаментные балки с помощью гидравлического домкрата с использованием вес дома. Иногда эти сваи могут называться опорами, но, строго говоря, это неправильная терминология.Эти цилиндры считаются сборными железобетонными забивными сваями, которые, согласно строительным нормам, должны быть не менее 8? в диаметре, чтобы соответствовать коду (да, даже не вдаваясь в расчеты, формулы и сложные инженерные штуки, эта система уже не соответствует коду).

    Назначение этой ремонтной системы состоит в том, что, когда вы толкаете эти круглые бетонные секции, в конечном итоге вы достигнете очень твердого или жесткого грунта, не обязательно камня (на самом деле, в большинстве случаев это не камень, особенно в Сан-Антонио) . Обычно это известно как вождение до отказа. Как только вы достигнете этого очень жесткого слоя почвы (предположительно), гидравлический домкрат не сможет продолжать толкать секции бетона вниз, потому что усилие, необходимое для опускания свай, превышает пропорциональный вес дома; в этот момент гидравлический домкрат начнет поднимать (выравнивать) существующий фундамент дома. Мы должны сказать, что даже этот очень жесткий слой почвы может быть на самом деле не очень жестким слоем почвы, а вместо этого все той же плохой почвой; возможно, просто трение о грунт или случайный наклон секций создает большую опорную поверхность, или какая-либо другая причина препятствует дальнейшему проталкиванию бетонных секций.

    РАЗНЫЕ БЕТОННЫЕ ПРЕСС-СВАИ = ОДИНАКОВЫЙ ОБЩИЙ ДЕФЕКТ

    Существуют различные типы систем, но все они в основном представляют собой небольшую вариацию той же системы ремонта фундамента с набивными или вдавливаемыми сваями. Некоторые компании прокладывают кабель через различные цилиндрические секции, другие устанавливают стальную трубу внизу, а затем устанавливают типичные толкающие сваи сверху. В другой системе используется комбинация стальных труб с бетонными набивными сваями, в то время как в других используются 100% бетонные секции и вручную впрыскивается вода или какое-либо химическое вещество на поверхность почвы.

    Причина, по которой существуют разные системы, которые в основном представляют собой небольшие вариации исходной системы, связана в основном с конкуренцией. Компании по ремонту фундаментов должны отличаться друг от друга, потому что, в конце концов, в Остине и Сан-Антонио буквально десятки и десятки компаний по ремонту фундаментов, поэтому им нужно заявлять, что их система лучше, чем у конкурентов. Но кроме того, компании по ремонту фундаментов заинтересованы в получении патентов на каждую систему, которую они придумывают, что, по-видимому, дает им преимущество перед конкурентами.

    В основном все эти системы не обеспечивают эффективного ремонта или выравнивания фундамента, потому что они в основном имеют один и тот же недостаток. Этот недостаток заключается в том, что сами сваи недостаточно глубоки и не действуют монолитно (т. е. не действуют как единое целое), а так как они окружены плохим грунтом, то сваи будут подвергаться такому же пучиниванию и осадке, что и первоначальные. плита подвергается.

    Пока используются бетонные толкающие сваи (в секциях), система ремонта фундамента почти всегда будет временной.

    ПОЧЕМУ ВЫРАВНИВАНИЕ ДОМА С БЕТОННЫМИ ПРЕСС-СВАЯМИ НЕ РАБОТАЕТ

    В почве есть зона, известная геотехникам и инженерам-строителям как активная зона. Эта зона представляет собой просто определенную глубину почвы, в которой вариации содержания влаги (т. е. воды) меняются по мере изменения условий окружающей среды (например, изменение температуры, дождь, воздействие солнца и т. д.). Пока фундамент находится в пределах этой зоны, фундамент будет перемещаться в зависимости от влажности грунта.Если почва сухая, то почва (глина) даст усадку, и фундамент осядет; если почва влажная, почва (глина) расширится, и фундамент поднимется.

    Но проблема плохого грунта в активном районе затрагивает и опоры и свайные фундаменты, независимо от того, опираются ли они ниже активного грунта. Причина в том, что изменение содержания воды в грунте создает всасывание на поверхности сваи или сваи (т. е. вздутие грунта давит на сваю за счет поверхностного трения), что приводит к вздыманию сваи или сваи.Да, вы не ошиблись, свая или пристань поднимутся! Проблема также с прессованными сваями заключается в том, что, хотя сваи заталкиваются в гораздо более твердую почву (по крайней мере, они так утверждают), эта почва по-прежнему является плохой почвой в активной зоне и, следовательно, будет двигаться вверх или вниз по мере изменения влажности почвы.

    Способ предотвращения вздутия или оседания системы ремонта фундамента на вдавливаемых сваях заключается в обеспечении того, чтобы вся свая работала как единое целое, монолитно и простиралась на достаточную глубину, чтобы она находилась вдали от активной зоны грунта и предотвращала поднятие куча? Это почти невозможно для прессованной сваи, даже для тех фундаментных систем, где тросы, натянутые на столбах, проходят через середину сваи! Это связано с тем, что кабель проходит через то, что называется расслаблением, и сила на кабеле может быть слишком маленькой (иногда слишком большой, и она ломает цилиндры, заглубленные в землю, без ведома установщика) или неэффективной, поскольку свая обычно не прямая. когда его вдавливают в землю.Кабель также не защищен от ржавчины. В конце концов, глинистая почва попадет между секциями и будет продолжать раздвигать сваю (опять же, в большинстве случаев сваи все равно не опустятся ниже активной зоны, так что это не имеет значения, даже если вы сможете установить полностью монолитную секцию). , куча все равно будет двигаться). Не верьте компаниям, которые утверждают, что существуют уже 20, 30 или даже 50 лет. Если вы рисуете в течение 50 лет, это не делает вас Пикассо, а 50-летний опыт ремонта в основном неправильным способом не сделает ремонт фундамента лучше.Так совпало, что недавно (2011 г.) мы узнали, что одна из этих крупнейших и наиболее известных крупных компаний по ремонту фундамента, которая предоставляет аналогичную систему, была вынуждена подать заявление о защите от банкротства после того, как многие домовладельцы решили собраться и привлечь юриста.

    Довольно интересно, что многие компании, занимающиеся ремонтом фундаментов, скажут вам, что, например, в Сан-Антонио они опускали бетонные сваи до 10 или 12 футов. На самом деле они говорят вам, что, если сваи были задвинуты точно прямо (крайне маловероятно), они не преодолели общепринятую глубину активной зоны, что по определению означает, что сваи в конечном итоге сдвинутся даже для тех систем, которые утверждают, что для положительного соединения цилиндрических частей друг с другом.Другими словами, многие компании по ремонту фундамента говорят вам и признают с самого начала (без их ведома), что то, что они устанавливают, вероятно, заставит ваш фундамент снова двигаться.

    НЕГАТИВНЫЕ ПОБОЧНЫЕ ЭФФЕКТЫ ОТ ПЛОХОГО РЕМОНТА ФУНДАМЕНТА

    Ремонт выравнивания фундамента с помощью бетонных вдавливаемых свай имеет много негативных побочных эффектов. Первый негативный побочный эффект заключается в том, что у вас, вероятно, появится больше трещин в стенах и плитах, чем до ремонта фундамента.В идеале, когда вы нажимаете на фундамент, трещины должны закрыться, но на самом деле то, как выполняются операции по подъему, приведет к дополнительным трещинам. Будьте готовы добавить стоимость ремонта к стоимости проекта.

    Другим негативным побочным эффектом выравнивания фундамента с помощью вдавливаемых свай является то, что вы можете повредить трубопровод, который проходит под плитой, что создаст еще большую проблему, чем до ремонта фундамента.

    Вы также можете деформировать крышу и, следовательно, создать протечки, которых у вас раньше не было.У вас есть напольная плитка? Они, скорее всего, тоже треснут.

    В конце концов, многие из этих куч сдвинутся и воссоздадут прежние повреждения.



    Технико-экономические исследования для пассивных зданий

    \n

    2. Альтернативные решения для конструкций пассивного дома

    \n\n

    2.1 Альтернативные решения для фундамента

    \n

    Фундамент является одним из важнейших элементов дома. Тип фундамента для частного дома выбирается с учетом многих факторов.Основными факторами являются тип грунта, уровень грунтовых вод, линия промерзания в регионе, наличие или отсутствие подвала, тип несущих стен, архитектурные решения и финансовые возможности. Чтобы выбрать правильный тип фундамента для дома, застройщик должен иметь результаты инженерно-геологических изысканий, окончательный проект здания и расчеты нагрузок.

    \n\n

    2.1.1 Ленточный фундамент

    \n

    Ленточный из сборных бетонных блоков или монолитного бетона.Строится под несущими стенами и перегородками. Этот метод требует земляных работ, монтажа бетонных элементов и работ по заливке бетона. Строительство ленточного фундамента недешево, но для дома с цокольным этажом это наиболее подходящий фундамент.

    \n

    Монолитный ленточный фундамент обеспечивает более жесткий каркас, но монтаж занимает больше времени, чем фундамент из сборных железобетонных блоков. Монолитный ленточный фундамент рекомендуется, когда дом строится на расширяющемся грунте.

    \n

    Ленточный фундамент рекомендуется, когда стены дома выполнены из более тяжелых материалов, для многоэтажных домов и нет необходимости устройства других типов фундамента (например, свайного), что необходимо при строительстве дома на слабой, расширяющейся или водянистой почве. Ленточный фундамент, как правило, выбирают из-за простого способа возведения, несмотря на то, что на его возведение требуется больше времени.

    \n\n\n

    2.1.2 Свайный фундамент

    \n

    Свайный фундамент распределяет нагрузку здания через ростверк и борта; поэтому напряжение распространяется на большой объем грунта.Свайные фундаменты мало проседают и обладают высокой несущей способностью; таким образом, они подходят для зданий, чувствительных к просадке.

    \n

    Так как сваи забиты глубоко в землю, полностью утеплить весь фундамент невозможно. Мостики холода возникают на стыках опор и балок, что ухудшает теплосберегающую способность здания.

    \n\n\n

    2.1.3 Плита монолитная

    \n

    Плита монолитная представляет собой цельную несущую конструкцию фундамента.Бетон заливают в специальные формы из пенополистирола, которые полностью изолируют фундаментную плиту от прямого контакта с грунтом. Это единственный тип фундамента, в котором несущая монолитная плита не имеет контакта с грунтом и имеет наибольшее значение теплового сопротивления. Значение теплового сопротивления R этого фундамента может достигать 9,7 ( R = 9,7 м 2 К/Вт) и выше. Таким образом, исключаются мостики холода, промерзание и деформации фундамента. Монолитная плита несет нагрузку здания по всей плоскости, а не по отдельным сегментам.Монолитная плита имеет от 3 до 20 раз большую опорную поверхность, чем обычные фундаменты. По этой причине он менее чувствителен к движению и является прочным и устойчивым. Все традиционные конструкции фундамента создают тепловые мосты, потому что нет структурных возможностей их избежать. Монолитная плита является единственным исключением, когда вся бетонная плита может быть теплоизолирована на 100%. Правильно установленная плита не имеет мостиков холода, а главное преимущество такого фундамента – высокая термостойкость и герметичность.

    \n

    Выполнены сметные расчеты ленточных, свайных и монолитно-плитных фундаментов. Для расчета выбран частный двухэтажный дом. Расчетная площадь фундамента 110 м 2 . Рассчитываются трудозатраты, материалы, техника и общие затраты на установку фундамента.

    \n\n\n\n

    2.2 Альтернативные решения для стен

    \n\n

    2.2.1 Стена из деревянных стоек с листовой обшивкой

    \n

    Двойная стеновая конструкция значительно уменьшает образование тепловых мостов и позволяет уменьшить вес всей конструкции.Теплоизоляционный слой устанавливается внутри двойной стойки без дополнительного каркаса. Толщина слоя изоляции может варьироваться в зависимости от требуемого значения коэффициента теплопередачи U . Теплоизоляция из листов PAROC WAS 25t одновременно служит ветрозащитой. Этот слой фиксируется на шпильках. Это одна из лучших конструкций для пассивного дома (рис. 1а). Вспомогательный каркас с внутренней стороны необходим для установки герметичной пароизоляции, которая в этой системе служит еще и воздушной преградой.Пароизоляция устанавливается между вспомогательным внутренним каркасом и слоем теплоизоляции посередине. По этой причине установленные в конструкции стены инженерные системы не нарушат герметичность слоя утеплителя. Четыреста двадцать миллиметров толстого теплоизоляционного слоя позволяют достичь значения U ≤ 0,09 Вт/(м 2 К) [12].

    \n

    Рис. 1.

    Конструктивные решения для стен: (а) стена из деревянного каркаса с листовой обшивкой, (б) стена из клееного бруса из двутаврового каркаса с кирпичной отделкой и (в) стена из оштукатуренных силикатных блоков.

    \n\n\n

    2.2.2 Клееный брус Двутавровая каркасная стена с кирпичной отделкой

    \n

    Клееный брус (клееный брус) Двутавровый каркас значительно снижает воздействие тепловых мостов на конструкцию по сравнению с обычным каркасная стена (рис. 1б). Теплоизоляция из листов PAROC WAS 25t одновременно служит ветрозащитой. Этот слой фиксируется на шпильках. U значение ≤ 0,09 Вт/(м 2 К) при толщине теплоизоляционного слоя 420 мм [12].

    \n\n\n

    2.

    2.3 Стена из оштукатуренных силикатных блоков

    \n

    Для теплоизоляции оштукатуренных фасадов лучше всего подходят плиты из минеральной ваты с вертикально ориентированной волокнистой структурой или специальные плиты для оштукатуренных фасадов. Эти доски крепятся с помощью клея на кирпичную или бетонную стену. Плиты покрываются армирующим слоем и финишным штукатурным слоем. Для таких фасадов следует применять минеральные или силикатные декоративные штукатурки, так как они обладают лучшей паропроницаемостью, т.е.е. создать дышащие стены (рис. 1c).

    \n\n\n\n

    2.3 Альтернативные решения для крыши и пола

    \n

    Строительство пассивного дома также предполагает выбор между плоской и скатной крышей. Если выбрана скатная крыша, то стоит выбор между теплоизоляцией кровли и утеплением потолка холодным чердаком. Как и в случае со стенами, необходимо учитывать дополнительный вес и толщину изоляционного материала крыши. Для утепления всей скатной крыши высота стропил может достигать 400–500 мм. Стропила из композитного клееного бруса проходят по всей ширине теплоизоляционного слоя. Для утепления потолка требуется меньше теплоизоляционного материала, а высота балки может быть меньше; однако пролеты между балками должны быть уже. Потолок можно утеплять не только листами, но и сыпучими теплоизоляционными материалами. В плоских крышах несущую конструкцию выполняют из железобетонных плит. Теплоизоляция монтируется в несколько слоев с вентиляционными каналами.

    \n\n

    2.3.1 Теплоизоляция потолка с мансардой

    \n

    Теплоизоляцию выполняют в три и более слоев без зазоров между листами и с перекрытием стыков предыдущего ряда (рис. 2а и б).

    \n

    Рисунок 2.

    Конструктивные решения для крыш: (а и б) теплоизоляция перекрытия с мансардой, (в) теплоизоляция скатной крыши и (г) теплоизоляция плоской крыши.

    \n\n\n

    2.

    3.2 Теплоизоляция скатной крыши

    \n

    Для конструкции скатной крыши пассивного дома используются стропила большего сечения или клееный брус.Вспомогательный каркас с внутренней стороны необходим для установки вспомогательного теплоизоляционного слоя и герметичной пароизоляции, которая в этой системе выполняет еще и функцию воздушной преграды. Пароизоляцию крепят к нижней части стропила. При общей толщине теплоизоляционного слоя 550 мм значение коэффициента U составляет ≤ 0,07 Вт/(м 2 К) [12] (рис. 2в).

    \n\n\n

    2.3.3 Теплоизоляция плоской крыши

    \n

    Крыша пассивного дома должна быть выполнена не менее чем из трех слоев.Мы рекомендуем вентилируемое конструктивное решение PAROC Air, в котором изоляционная часть промежуточного слоя имеет вентиляционные каналы. U значение ≤ 0,07 Вт/(м 2 К) при толщине теплоизоляционного слоя 550 мм (рис. 2г).

    \n\n\n\n

    3. Методы

    \n

    Проектные решения в строительстве могут оцениваться различными методами. По количеству критериев они делятся на однокритериальные и многокритериальные оценки. При однокритериальной оценке строительных проектных решений рассчитываются строительные затраты на реализацию альтернативных проектных решений.По этому критерию выбирается наиболее эффективная альтернатива [13]. Однако строительные проекты и процессы многогранны, сложны и запутаны. По этой причине они анализируются посредством многокритериального принятия решений. Строительные проекты и процессы многогранны, сложны и запутаны.

    \n

    В нашем случае использовались следующие критерии:

    • Технические: конструктивная надежность системы, уровень шума, универсальность здания и степень механизации строительного процесса

    • Юридические: вопросы экологии и охраны труда

    • Экономический: размер строительной площадки, продолжительность строительного процесса, затраты и производительность

    • Социальный: формы организации труда и уровень мотивации

    \n

    метод пропорциональной оценки (COPRAS). Сравниваются конструкции дома класса энергоэффективности А и пассивного дома. Основными критериями оценки строительных конструкций являются:

    • Экономические (стоимость строительства, протяженность)

    • Технологические (сложность технологии, уровень обеспечения качества)

    • Тепловые параметры конструкций (термическое сопротивление, мосты)

    \n\n

    3.1 Анализ затрат и результатов

    \n

    В данном анализе качественные характеристики измеряются экспертным методом с присвоением баллов по шкале от 1 до 10.Десятка – лучший результат. Критерии не одинаково важны; поэтому рассматривается важность одного критерия по отношению к другому критерию. Все расчеты и данные представлены в матричной таблице. Выбирается альтернатива с наивысшим значением рентабельности N . Этот метод позволяет просто и быстро сравнить анализируемую альтернативу [13].

    \n

    Первым шагом является выбор критериев для выбранных опций. Для оценки различных конструкций выбраны критерии экономических, технологических и тепловых параметров. К экономическим критериям относятся стоимость материала, трудозатраты, стоимость техники и время строительства. К технологическим критериям относятся сложность технологии строительства и обеспечение качества. Тепловые параметры конструкций включают термическое сопротивление конструкции и устранение тепловых мостов.

    \n

    Вторым шагом является измерение веса (важности) различных критериев. В данной работе проанализированы лучшие варианты технико-экономических решений для пассивного дома и дома класса А; поэтому наибольшее значение придается стоимости строительства и тепловым параметрам конструкций.

    \n

    Третий шаг – найти значения полезности различных вариантов и оценить их, выставив баллы от 1 до 10. Объяснение значений полезности (от 1 до 10):

    \n

    10 баллов за стоимость материалов, труда расходы и стоимость оборудования означает, что сумма денег, затраченная на строительство конструкции, является самой низкой. Другие баллы показывают относительную разницу между ценами анализируемых вариантов.

    \n

    10 баллов за время строительства означает, что сооружение было построено в кратчайшие сроки по сравнению с другими проанализированными вариантами.Остальные баллы показывают относительную разницу между временем строительства анализируемых вариантов. 10 баллов за сложность технологии строительства означает, что технология данного варианта является наиболее простой и доступной по сравнению с другими вариантами. Обеспечение качества показывает, насколько легко (имеется больше опыта) установить структуру анализируемого варианта. 10 баллов означает, что это легко, а 1 балл означает, что это почти невозможно.

    \n

    Оценка 10 за устранение тепловых мостов означает, что в этом варианте тепловые мосты сведены к минимуму.Другие оценки показывают, насколько эффективно устраняются тепловые мосты в соответствующей конструкции. Коэффициент термического сопротивления показывает, насколько хорошо тепло защищено в этом варианте конструкции по сравнению с другими вариантами. Вариант с лучшим коэффициентом термостойкости оценивается в 10 баллов, а остальные варианты оцениваются в соответствии с их способностью удерживать тепло.

    \n

    Четвертый шаг – расчет значений эффективности с учетом важности критерия. Значения полезности различных опций умножаются на важность критерия:

    \n

    \n\n\nb\nij\n\n=\n\nq\ni\n\n⋅\n\nx\nij\n\n ,\ni\n=\n\n\n1\n,\nm\n\n¯\n\n;\n \ni\n=\n\n\n1\n,\nn\n\n¯ \n\n\nE1

    \n

    где x ij — критерий i значение для решения j , m — количество критериев, n — количество сравниваемых вариантов и q i – значимость критериев.

    \n

    На пятом шаге суммируются значения эффективности различных критериев для всех вариантов:

    \n

    \n\n\nN\nj\n\n=\n\n∑\n\ni\n= \n1\n\nm\n\n\nb\nij\n\n,\ni\n=\n\n\n1\n,\nm\n\n¯\n\n;\n \ni\ n=\n\n\n1\n,\nn\n\n¯\n\n\nE2

    \n

    где N j — значение эффективности варианта решения.

    \n

    На шестом шаге выбирается лучший вариант. Наилучший вариант находится после сравнения значений эффективности между вариантами. Вариант с наибольшим значением эффективности является лучшим решением.

    \n\n\n

    3.2 Метод COPRAS

    \n

    Процессы постановки целей, проектирования и строительства вместе с конечным строительным продуктом и последующим процессом эксплуатации образуют единое целое. При улучшении или ухудшении отдельных процессов (решений) проекта жизнеспособность остальных решений, а также уровень удовлетворенности стейкхолдеров соответственно меняется. Поэтому важна точная оценка и расчет влияния всех изменений на конечный результат. Для этого используется метод комплексной пропорциональной оценки [13, 14].При этом приоритет и значимость анализируемых вариантов прямо и пропорционально зависят от системы адекватного описания критериев, значений критериев и значимых значений. Выбирается система критериев, и значения критериев, а также начальная значимость рассчитываются экспертами. Заинтересованные стороны (подрядчик, пользователи и т. д.) могут изменять всю эту информацию в соответствии со своими целями и текущими обстоятельствами. Таким образом, оценка вариантов подробно представляет исходные данные, предоставленные совместно экспертами и заинтересованными сторонами. Приоритет и значимость анализируемых альтернатив вычисляются в четыре этапа [14, 15]:

    1. Строится нормированная матрица решений D. Целью этого шага является получение безразмерных (нормированных) оценочных значений из сравниваемых критериев. Когда известны нормированные оценочные значения, можно сравнивать все показатели, измеряемые в разных единицах. Расчет производится по формуле

    \n

    \n\n\nd\nij\n\n=\n\n\n\nx\nij\n\n⋅\n\nq\ni\n \n\n\n\n∑\n\nj\n=\n1\n\nn\n\n\nx\nij\n\n\n\n,\n \ni\n=\n\n \n1\n,\nm\n\n¯\n\n;\n \ni\n=\n\n\n1\n,\nn\n\n¯\n\n\nE3

    \n

    где x ij — критерий i значение для решения j , m — количество критериев, n — количество сравниваемых вариантов и q i 905.

    \n

    Сумма нормированных оценочных значений j i d каждого критерия x i всегда равна важности q i этого критерия:

    \n\n 900 \nq\ni\n\n=\n\n∑\n\nj\n=\n1\n\nn\n\n\nd\nij\n\n,\n \ni\n=\n\ n\n1\n,\nm\n\n¯\n\n;\n \ni\n=\n\n\n1\n,\nn\n\n¯\n\n\nE4

    \n

    Значение важности анализируемого критерия q i распределяется пропорционально всем альтернативам a j относительно их значений x ij .

    1. Суммы нормированных оценочных критериев минимизации (меньшее значение лучше, например цена) S j и максимизации (чем выше значение, тем лучше, например качество) критериев S + , которые описывают альтернативу j , лучше всего вычисляются из уравнения n=\n1\n\nm\n\n\nd\n\n+\nij\n\n\n;\n \n\nS\n\n−\nj\n\n\n=\n\ n∑\n\ni\n=\n1\n\nm\n\n\nd\n\n−\nij\n\n\n,\n \ni\n=\n\n\n1\n ,\nm\n\n¯\n\n;\n \ni\n=\n\n\n1\n,\nn\n\n¯\n\n\nE5

      \n

      В данном случае S + j и S j значения выражают уровень достижения целей стейкхолдеров каждого альтернативного проекта.В любом случае суммы «плюсов» и «минусов» всех альтернативных проектов всегда равны суммам всех значений максимизирующих и минимизирующих критериев.

      1. Относительная значимость (эффективность) сравниваемых вариантов находится по их положительным («плюсам» проекта) и отрицательным («минусам» проекта) характеристикам. Относительная значимость Q j каждого варианта a j находится по формуле

      \n

      \n\n\nQ\nj\n\n=\n\nS\n\n+ \nj\n\n\n+\n\n\n\nS\n\n−\nmin\n\n\n⋅\n\n∑\n\nj\n=\n1\n\nn\n \n\nS\n\n−\nj\n\n\n\n\n\nS\n\n−\nj\n\n\n\n∑\n\nj\n=\n1\n \nn\n\n\n\nS\n\n−\nmin\n\n\n\nS\n\n−\nj\n\n\n\n\n\n,\nj\n= \n\n\n1\n,\nn\n\n¯\n\n\nE6

      \n

      \n

      1. Оцененные варианты имеют приоритет.Чем выше значение Q j , тем эффективнее опция. Метод позволяет легко оценить, а затем выбрать наиболее приемлемое решение с четким физическим представлением о процессе. Обобщенный (приведенный) критерий Q j прямо и пропорционально зависит от относительного влияния величин сравниваемых критериев x ij и важности q i на конечный результат.

      \n\n\n

      4.Результаты и обсуждения

      \n

      Сравнение различных вариантов фундамента показало, что ленточный фундамент является наиболее целесообразным для домов с цокольным этажом, построенных на очень хороших грунтовых условиях. Буронабивные сваи в настоящее время являются наиболее распространенным типом фундамента из-за экономичности и быстрой установки. Тем не менее, самым большим недостатком этого фундамента для пассивного дома является неизбежный тепловой мост на стыках опор и балок. Теплоизоляция этих мест практически невозможна, и это обреченный тепловой мост, которого следует избегать в пассивном доме.

      \n

      Монолитная плита является наиболее подходящим фундаментом для пассивных домов благодаря замкнутому контуру изоляции. Еще одним преимуществом является пригодность для разных типов почвы. Кроме того, вместе со свайным фундаментом монтируются водопровод и канализация, силовые кабели, система отопления и черновой пол, а иногда и обычный пол. Для этого необходимы очень точные чертежи дома с заранее спланированными инженерными и инженерными системами. На более поздних этапах строительства существенные изменения конструкции дома невозможны.Этот недостаток устраняется хорошим планированием и обдумыванием будущего использования дома. Монолитная плита становится наиболее экономичным вариантом после того, как к цене устройства цокольного этажа добавляется ленточный или свайный фундамент. Он на 76% дешевле свайного фундамента с устройством цокольного этажа и в 2 раза дешевле ленточного фундамента с устройством цокольного этажа.

      \n\n

      4.1 Сравнение эффективности вариантов фундамента

      \n

      Анализируемые варианты конструкций фундамента пассивного дома: F1P, ленточный фундамент вместе с этажом первого этажа; F2P, свайный фундамент вместе с этажом первого этажа; и F3P, пол из бетонных плит.

      \n

      Анализируемые варианты конструкций фундамента дома класса энергоэффективности А: Ф1, ленточный фундамент с этажом первого этажа; Ф2, свайный фундамент с этажом первого этажа; и F3, пол из бетонных плит. Полученные результаты представлены на рис. 3.

      \n

      Рис. 3.

      Сравнение эффективности различных вариантов фундамента.

      \n

      Сравнение значений полезности вариантов фундамента показало, что перекрытие из бетонной плиты получило самые высокие баллы как в пассивном доме, так и в доме класса эффективности А.Показатели эффективности бетонных плитных вариантов перекрытий были значительно выше, чем ленточных или свайных фундаментов. Причина в значительно более высоких тепловых параметрах бетонного плитного перекрытия, чем ленточный или свайный фундамент. Пол устанавливается вместе с фундаментной плитой, что снижает общую стоимость дома. Анализ показал, что оптимальным вариантом фундамента для энергоэффективных домов является перекрытие из бетонных плит.

      \n\n\n

      4.2 Сравнение эффективности вариантов стен

      \n

      Проанализированные варианты стеновых конструкций пассивного дома: W1P, стена из деревянного каркаса с листовой обшивкой; W2P, стена из клееного бруса на двутавровых балках с кирпичной отделкой; и W3P, стена из оштукатуренных силикатных блоков.

      \n

      Анализируемые варианты конструкций фундамента дома класса энергоэффективности А: W1 – стена из деревянного каркаса с листовой обшивкой; W2, стена из клееного бруса на двутавровых балках с кирпичной отделкой; и W3, стена из оштукатуренных силикатных блоков. Полученные результаты представлены на рис. 4.

      \n

      Рис. 4.

      Сравнение эффективности различных вариантов стен.

      \n

      Сравнение экономических показателей различных вариантов стен пассивного дома показало, что наилучшим вариантом являются стены из деревянных каркасов.Стоимость материалов составляет большую часть в цене оштукатуренных кирпичных конструкций. Для теплоизоляции таких стен требуется более толстый изоляционный слой, чтобы достичь критериев пассивного дома для стен. Для повышения энергоэффективности таких стен следует выбирать материалы кирпичной кладки с лучшими коэффициентами теплопередачи, чтобы иметь более тонкий изоляционный слой. Деревянные каркасные стены требуют больше труда, но достаточно 420 мм всего теплоизоляционного слоя. Слой теплоизоляции устанавливается между несущими элементами каркаса и вспомогательными стойками. Несущими элементами могут быть двутавровые балки, балки коробчатого сечения или клееные балки коробчатого сечения. Следует отметить, что при возведении таких стен необходим контроль качества работ. Теплоизоляционные материалы укладываются в несколько слоев. Должна быть обеспечена герметичность воздухо- и пароизоляции. Согласно полученным данным, наибольшая разница в цене альтернативных вариантов обусловлена ​​выбранной отделкой фасада. Кирпичная отделка фасада на каркасных стенах значительно удорожает такие стены по сравнению с отделкой из листовой облицовки.Резкое удорожание оштукатуренной кирпичной стены связано с выбранной финишной штукатуркой на фасаде. Стены из деревянных каркасов с листовой облицовкой на 45 % эффективнее стен из силикатных блоков и на 51 % эффективнее стен из клееных двутавровых балок с кирпичной отделкой.

      \n\n\n

      4.3 Сравнение эффективности вариантов крыш

      \n

      Анализируемые варианты стеновых конструкций пассивного дома: R1P, утепление перекрытия скатной крыши с холодным чердаком; R2P, утепление скатной крыши; и R3P, изоляция бетонной плиты плоской крыши.

      \n

      Анализируемые варианты конструкций фундамента дома класса эффективности А: Р1 – утепление перекрытия скатной крыши с холодным чердаком; R2 — утепление скатной крыши; и R3, изоляция бетонной плиты плоской крыши. Полученные результаты представлены на рис. 5.

      \n

      Рис. 5.

      Сравнение эффективности вариантов крыш.

      \n

      Сравнение плоских и скатных крыш пассивного дома с холодной и утепленной крышей показало, что оптимальным вариантом для индивидуального дома является каркасно-деревянная крыша с утепленным перекрытием и холодным чердаком.Показатель трудозатрат для плоской кровли экономически лучший по сравнению с другими альтернативами; однако цена несущей конструкции и кровельного покрытия может быть в несколько раз выше, чем в других вариантах. Поэтому общая цена такой крыши значительно возрастает. Утепление всей скатной крыши требует значительно большего количества теплоизоляционных материалов, а также необходимо увеличить высоту основных стропил. Поэтому общие трудозатраты на такую ​​крышу значительно возрастают. Наилучший экономический эффект достигается при оставлении скатной крыши неутепленной и установке теплоизоляционного слоя на перекрытие.В статье анализируются два различных варианта утепления: использование только листов утеплителя и комбинирование листов утеплителя с объемным изоляционным материалом. Хотя цена крупногабаритных изоляционных материалов ниже, требуется специальное продувочное оборудование. Комбинированный изоляционный слой также толще. Утепление мансарды только листами минеральной ваты на 2% экономичнее, чем утепление объемным пенопластом, и на 25% дешевле, чем установка теплоизоляции между стропилами. Плоская крыша с перекрытием из бетонных плит в несколько раз дороже других вариантов; поэтому не рекомендуется.

      \n\n\n

      5. Выводы

      \n

      В соответствии со стандартом пассивного дома энергоэффективным домом является здание, в котором энергия сберегается за счет архитектурных, конструктивных и технологических решений. Чтобы соответствовать стандартным требованиям пассивного дома, дом должен быть герметичным, использовать возобновляемые источники энергии и использовать различные методы энергосбережения, а планирование должно быть выполнено с учетом ориентации.

      \n

      Технико-экономическое сравнение основных конструкций пассивного дома показало, что дешевле установить правильно спроектированный бетонный плитный фундамент, чем строить ленточный или свайный фундамент и пол по отдельности.

      \n

      Деревянные каркасные стены — самый дешевый вариант стен для пассивного дома и на 45–51% дешевле других вариантов. Сравнение крыш и перекрытий показало, что утепление потолка на 25% эффективнее, чем утепление кровли.

      \n

      Сравнение эффективности основных элементов ограждающих конструкций многокритериальными методами оценки показало, что экономически целесообразно устройство бетонной плиты на грунтовом основании, каркасных стенах с листовой обшивкой и скатной кровле с утепленным перекрытием.

      \n\n

      Конфликт интересов

      \n

      Автор заявляет об отсутствии конфликта интересов.

      \n\n

      1. Введение

      \n\n

      1.1 Использование антибиотиков на молочных фермах и устойчивость к противомикробным препаратам

      \n

      Только в Соединенных Штатах экономический ущерб от мастита крупного рогатого скота оценивается в 2 миллиарда долларов [1]. Большинство исследований показали, что на молочных фермах не существует широко распространенной формирующейся резистентности среди возбудителей мастита [2, 3, 4]. Некоторые исследования показали, что устойчивость возбудителей мастита к противомикробным препаратам варьируется в зависимости от молочных ферм и видов бактерий внутри и между молочными фермами [4, 5, 6, 7, 8, 9].Тем не менее, модели устойчивости к противомикробным препаратам патогенных бактерий человека и их резистома на молочных фермах могут вызывать серьезную озабоченность.

      \n

      В среднем, начиная с отела (родов), молочная корова доится (во время лактации) в течение примерно 300 дней, а затем высушивается (останавливается доение) в течение примерно 60 дней, прежде чем они снова отелится. В идеальных условиях молочного животноводства молочная корова должна забеременеть в течение 60 дней после отела, и цикл лактации продолжается (рис. 1). Цель сухостойного периода — дать им перерыв в дойке, чтобы клетки, производящие молоко, регенерировали, размножались и были готовы к следующему циклу лактации.Заболеваемость интрамаммарной инфекцией (ИМИ) бактериями высока в ранний сухостойный и переходный периоды [10]. Как правило, для молочной коровы переходный период, также известный как период перед отелом, представляет собой временной диапазон от трех недель до отела (время доения) до трех недель после отела (время доения). Это переходный период от недоения к доению.

      \n

      Рисунок 1.

      Схема использования противомикробных препаратов в период лактации. DIM: количество дней в молоке, желтая звезда: пик лактации при 60 DIM, зеленые столбцы: потребность в энергии, которая требует мобилизации энергетических резервов организма за счет потери массы тела, красные шишки указывают на повышенное использование противомикробных препаратов.

      \n

      Молочные коровы восприимчивы к маститу в ранний нелактационный (сухостойный) и переходный периоды [11, 12], особенно новые инфекции экологическими патогенами ( Streptococcus spp. и кишечная палочка) наиболее высоки в течение первых двух недель после обсыхания и последние две недели до отела [13] по сравнению с возбудителями контагиозного мастита, такими как S. aureus [14]. Частота внутригрудной инфекции высока в ранний сухостойный период из-за отсутствия гигиенических методов доения, таких как мытье и сушка сосков перед доением [15], погружение сосков в антисептические растворы перед и после доения [16, 17], которые, как известно, уменьшают колонизацию конца соска бактериями и инфекцией.Вымя, инфицированное в ранний сухостойный период, обычно проявляется клиническим маститом в переходный период [18] из-за повышенной продукции иммуносупрессивных гормонов, индуцирующих роды [19], отрицательного энергетического баланса [12] и физического стресса во время отела [20].

      \n

      Коровы естественным образом защищены от интрамаммарных инфекций в сухостойный период с помощью физических барьеров, таких как закрытие отверстия соска гладкой мускулатурой (сосковый сфинктер) и образование кератиновой пробки, волокнистых структурных белков (склеропротеинов) [21, 22 ], в сосковом канале, продуцируемом эпителием соскового канала [23].Кератин содержит высокую концентрацию жирных кислот, таких как лауриновая, миристиновая и пальмитолеиновая кислоты, которые связаны со сниженной восприимчивостью к инфекциям, а также стеариновая, линолевая и олеиновая кислоты, которые связаны с повышенной восприимчивостью к инфекциям. Кератин также содержит антибактериальные белки, которые могут повреждать клеточную стенку некоторых бактерий, нарушая механизм осморегуляции [23]. Однако время закрытия соскового канала у разных коров разное. Некоторые исследования показали, что 50% каналов соска были классифицированы как закрытые через семь дней после высыхания, 45% закрылись в течение следующих 50–60 дней после высыхания, а 5% не закрылись к 90 дням после высыхания [24]. Считается, что соски, которые не образуют кератиновое уплотнение в виде пробки, наиболее восприимчивы к инфекции. Инфузия противомикробных препаратов длительного действия в вымя при сухостойном периоде (терапия сухостойных коров) была основным методом профилактики ИМИ в сухостойный период, а также для устранения ИМИ, установленного во время предыдущей лактации [24].

      \n

      В США и многих других странах в конце лактации (при сухостойном периоде) всем коровам, независимо от их состояния здоровья, для профилактики ИМИ вводят интрамаммарно инфузию противомикробных препаратов длительного действия (одеяло сухостойной терапии коров) бактериями в засушливый период [3, 25].Из-за повышенного беспокойства по поводу использования общей терапии сухостойных коров из-за ее роли в развитии устойчивости к противомикробным препаратам, в настоящее время изучается селективная терапия сухостойных коров (внутримаммарная инфузия противомикробных препаратов только тем четвертям, которые имеют тенденцию или риск инфицирования) [26, 27]. Некоторые недавние исследования показали, что использование селективной терапии сухостойных коров на основе бактериологического посева при сухостойном кормлении не оказывает негативного влияния на здоровье и продуктивность коров в период ранней лактации [26, 27]. В целом молочные фермы являются одними из крупнейших потребителей противомикробных препаратов, в том числе важных с медицинской точки зрения противомикробных препаратов [28].Некоторые из противомикробных препаратов, используемых на молочных фермах, включают бета-лактамы (пенициллины, ампициллин, оксациллин, пенициллин-новобиоцин), бета-лактамы расширенного спектра действия (цефалоспорины третьего поколения, например, цефтиофур), аминогликозиды (стрептомицин), макролиды (эритромицин) , линкозамид (пирлимицин), тетрациклин, сульфаниламиды и фторхинолоны [28, 29, 30]. Антимикробные препараты также широко используются на молочных фермах для лечения случаев мастита [3, 25, 31] и других заболеваний молочных коров, таких как метрит, задержка последа, хромота, диарея, пневмония [32, 33, 34, 35, 36] и диарея новорожденных телят [37]. Более 90% молочных ферм в США вводят противомикробные препараты во все четверти вымени всех коров, независимо от их состояния здоровья [7, 25, 38]. Согласно молочному исследованию 2007 г., проведенному в 17 крупных молочных штатах США, 85,4% ферм используют антибиотики при маститах, 58,6% — при хромоте, 55,8% — при заболеваниях дыхательной системы, 52,9% — при заболеваниях репродуктивной системы, 25% при диарее или желудочно-кишечных инфекциях и 6,9% при всех других проблемах со здоровьем [3, 25]. Цефалоспорины были наиболее широко используемыми антибиотиками для лечения мастита, за ними следовали линкозамиды и нецефалоспориновые бета-лактамные антибиотики [3, 25].Двумя наиболее часто используемыми антибиотиками для сухостойных коров являются пенициллин G/дигидрострептомицин и цефалоспорины [3, 25]. Противомикробные препараты вводили для профилактики и лечения мастита и других заболеваний молочного скота, в основном, путем инфузии в грудную клетку и внутримышечно (USDA APHIS, 2009a). Антимикробные препараты, вводимые в молочные железы, могут выделяться в окружающую среду через вытекание молока из обработанного противомикробными препаратами вымени или всасываться в организм, поступать в кровоток и подвергаться биотрансформации в печени или почках и выводиться из организма с мочой или фекалиями в среды [39, 40, 41, 42]. Аналогичным образом противомикробные препараты, вводимые парентеральным путем для лечения острого или сверхострого мастита или других заболеваний молочных коров, будут поступать в кровоток, биотрансформироваться в печени или почках и выводиться из организма с мочой или фекалиями в окружающую среду [39, 40, 41, 42]. Следовательно, как парентеральное, так и внутригрудное введение антибиотиков оказывает значительное влияние на другие комменсалы или условно-патогенные бактерии в желудочно-кишечном тракте молочных коров и в окружающей среде фермы.

      \n

      В дополнение к использованию противомикробных препаратов для профилактики и лечения мастита и других заболеваний молочного скота, некоторые фермы также скармливают молочным телятам сырое отработанное молоко или пастеризованное отработанное молоко от леченных антибиотиками коров. Скармливание сырого отработанного молока или пастеризованного отработанного молока от леченных антибиотиками коров телятам увеличивает давление на кишечные микробы, такие как E. coli , чтобы они стали устойчивыми к противомикробным препаратам [43, 44, 45]. Ост и др. [43] показали, что доля устойчивых к противомикробным препаратам штаммов E.coli, , особенно устойчивых к цефалоспоринам изолятов E. coli , была значительно выше у телят, получавших отработанное молоко или пастеризованное отработанное молоко от обработанных противомикробными препаратами коров, чем у телят, получавших молоко из бака от коров, не получавших антибиотики. Тем не менее, пастеризованное отработанное молоко от коров, не обработанных противомикробными препаратами, приемлемо для скармливания молодым телятам [43], но неизвестно, предотвращает ли пастеризация передачу генов устойчивости к противомикробным препаратам микробам в кишечнике телят. Некоторые исследования также показали, что скармливание пастеризованного отработанного молока от обработанных противомикробными препаратами коров телятам увеличивало наличие фенотипической устойчивости к ампициллину, цефалотину, цефтиофуру и флорфениколу в фекалиях E.coli по сравнению с телятами, которых кормили заменителем молока [45]. Однако наличие резистентности к сульфонамидам, тетрациклинам и аминогликозидам было обычным явлением у молочных телят независимо от источника молока, что указывает на наличие других движущих факторов развития резистентности [45]. Было высказано предположение, что остатки противомикробных препаратов, присутствующие в отработанном молоке, обладают неспецифическим действием на более низком таксономическом уровне [44]. В совокупности эти неблагоразумные методы использования противомикробных препаратов на молочных фермах подвергают большое количество животных на молочных фермах воздействию противомикробных препаратов, а также увеличивают использование противомикробных препаратов на молочных фермах, что, в свою очередь, создает сильное давление на микробы в организме животных, особенно комменсальные и условно-патогенные. микробов в желудочно-кишечном тракте и сельскохозяйственных средах.Некоторые из этих комменсальных бактерий в организме животных являются серьезными патогенами для человека (например, E. coli 0157:H7). Staphylococcus aureus является одним из патогенов с известной способностью развивать устойчивость к противомикробным препаратам, а установленные инфекции S. aureus являются стойкими и трудноизлечимыми. Отсутствие борьбы с этими инфекциями приводит к возникновению резервуаров в молочном стаде, что в конечном итоге приводит к распространению инфекции и выбраковке хронически инфицированных коров [46, 47].

      \n

      Мониторинг моделей устойчивости к противомикробным препаратам бактериальных изолятов от случаев мастита важен для принятия решений о лечении и надлежащей разработки смягчающих мер. Это также помогает определить появление, персистенцию и потенциальный риск распространения устойчивых к противомикробным препаратам бактерий и резистомов среди людей, животных и окружающей среды [48, 49]. Разумное использование противомикробных препаратов на молочных фермах снижает появление, устойчивость и распространение устойчивых к противомикробным препаратам бактерий и резистом с молочных ферм на людей, животных и окружающую среду.

      \n\n\n

      1.2 Передача устойчивых к противомикробным препаратам бактерий от молочных ферм к человеку

      \n

      Большинство исследований показали, что среди возбудителей мастита [2, 3, 4] на молочных фермах не наблюдается широко распространенной формирующейся резистентности. Однако молочные фермы могут служить источником устойчивых к противомикробным препаратам патогенных бактерий человека. Широкое применение цефалоспоринов третьего поколения (3GC) у молочного скота для профилактики и лечения мастита [3, 25, 28] и других заболеваний молочного скота [31, 32] может привести к носительству бета-лактамаз расширенного спектра действия. продуцирующие Enterobacteriaceae (ESBL Ent) [50, 51].Цефалоспорины третьего и четвертого поколения обычно используются для лечения инвазивных грамотрицательных бактериальных инфекций у людей [52, 53, 54]. В 2017 г. только в США было зарегистрировано 197 400 случаев ESBL Ent среди госпитализированных пациентов и 9100 смертей [55]. Среди энтеробактерий Escherichia coli ( E. coli ) является наиболее распространенной бактерией, обитающей в кишечнике как нормальная микрофлора или условно-патогенный возбудитель животных и человека. Однако некоторые патогенные штаммы могут вызывать такие заболевания, как мастит у крупного рогатого скота, неонатальная диарея у телят и геморрагический энтерит, а также более опасные для жизни состояния, такие как гемолитико-уремический синдром и инфекции мочевыводящих путей у людей.Сообщалось о новых штаммах патогенов пищевого происхождения с множественной лекарственной устойчивостью, которые продуцируют бета-лактамазы расширенного спектра действия, которые инактивируют почти все бета-лактамные антибиотики [30]. Цефтиофур является наиболее распространенным 3GC, используемым в молочном животноводстве [56]. 3GC также являются критически важными антибиотиками для лечения серьезных инфекций, вызванных Enterobacteriaceae , такими как Escherichia coli (E. coli) и Salmonella spp. у человека [57, 58]. Использование сходных по структуре и химическому составу антибиотиков в молочном животноводстве и в медицине может привести к корезистентности или перекрестной резистентности [52, 53, 54].Некоторые виды грамотрицательных возбудителей мастита из окружающей среды, такие как E. coli , Klebsiella pneumoniae , Acinetobacter spp., Pseudomonas spp., Enterobacter spp. представляют наибольшую угрозу для здоровья человека в связи с появлением штаммов, устойчивых ко всем или большинству доступных противомикробных препаратов [59, 60].

      \n

      Устойчивость Enterobacteriaceae к 3GC в основном опосредована продукцией ферментов бета-лактамаз расширенного спектра действия (БЛРС), которые расщепляют 3GC [61]. E. coli является одним из наиболее часто выделяемых семейств Enterobacteriaceae , несущих гены БЛРС ( bla CTX-M , bla SHV , bla TEM, и bla OXA ) [5, OXA ]. 63, 64]. Эти гены ESBL обычно переносятся на мобильных плазмидах вместе с другими генами устойчивости, такими как тетрациклин, хинолоны и аминогликозиды. E. coli обитает в желудочно-кишечном тракте крупного рогатого скота как нормальная или условно-патогенная микрофлора, но некоторые штаммы (например, e.g., 0157:H7) вызывают серьезную инфекцию у людей [58], что указывает на то, что крупный рогатый скот может служить резервуаром БЛРС, продуцирующих E. coli (ESBL E. coli ) для человека.

      \n

      В США появление БЛРС E. coli у молочного скота было зарегистрировано десять лет назад из Огайо [52], и в нескольких предыдущих исследованиях сообщалось о появлении и увеличении тенденции появления БЛРС E. coli в системе производства молочного скота [52, 53, 65, 66, 67]. Однако недавние исследования все чаще показывали рост ESBL E.coli у крупного рогатого скота [51, 52, 65, 67]. Точно так же отчеты Центра по контролю за заболеваниями (CDC) показали непрерывный рост числа внебольничных инфекций человека, вызванных ESBL-продуцирующими штаммами Enterobacteriaceae [55]. Этот отчет CDC показал среднегодовое увеличение числа госпитализированных пациентов с возбудителями БЛРС на 9% в течение шести лет подряд (с 2012 по 2017 год). В результате сектор здравоохранения склонен обвинять молочные фермы, которые регулярно используют 3GC, в росте количества патогенов ESBL, таких как E.coli [55, 68]. Однако, несмотря на общее мнение о возможности передачи устойчивых к противомикробным препаратам бактерий от молочных ферм к человеку непосредственно через контакт или опосредованно через пищевую цепь, не было четких доказательных данных, свидетельствующих о распространении устойчивых к противомикробным препаратам бактерий из молочного производства. системы человеку. Мнение научного сообщества о факторах, способствующих возникновению и распространению устойчивых к противомикробным препаратам бактерий, также различается [69]. Передача устойчивого к противомикробным препаратам патогена человеку может произойти при употреблении загрязненного непастеризованного молока и/или недоваренного мяса от выбракованных молочных коров из-за хронического мастита [70].Поэтому крайне важно пастеризовать молоко или правильно готовить мясо, чтобы снизить риск заражения устойчивыми к противомикробным препаратам бактериями [71]. Неизвестно, предотвращает ли пастеризация или правильная кулинарная обработка перенос резистентных генов от молока или мяса к комменсальным или условно-патогенным бактериям в желудочно-кишечном тракте человека (ЖКТ) или в ЖКТ телят, которых кормят пастеризованным отработанным молоком. Механизмы передачи гена устойчивости к антибиотикам от устойчивых к чувствительным бактериям недостаточно хорошо известны, и одного только уничтожения устойчивых патогенов может быть недостаточно для предотвращения передачи гена устойчивости.Нерациональное использование противомикробных препаратов на молочных фермах увеличивает давление отбора, что может привести к возникновению, сохранению и горизонтальному переносу детерминант устойчивости к противомикробным препаратам от устойчивых к неустойчивым бактериям. Бактерии обмениваются генами устойчивости через мобильные генетические элементы, такие как плазмиды, бактериофаги, островки патогенности, и эти гены могут в конечном итоге проникать в бактерии, патогенные для человека, или в комменсальные или условно-патогенные бактериальные патогены. Разумное использование противомикробных препаратов на молочных фермах требует выявления возбудителя, вызывающего мастит, определения чувствительности/резистентности возбудителя, а также правильной дозы, продолжительности и частоты лечения для обеспечения эффективных концентраций антибиотика для элиминации возбудителя.

      \n\n\n

      2. Перспективы создания эффективных вакцин против основных бактериальных возбудителей мастита

      \n

      Несмотря на десятилетия исследований по разработке эффективных вакцин против основных бактериальных возбудителей мастита крупного рогатого скота, таких как Staphylococcus aureus , Streptococcus uberis, и E. coli , эффективный интрамаммарный иммунный механизм до сих пор плохо изучен, что увековечивает зависимость от антибиотикотерапии для контроля мастита у молочных коров. Зависимость от противомикробных препаратов не является устойчивой из-за их ограниченной эффективности [46, 47] и повышенного риска появления устойчивых к противомикробным препаратам бактерий, которые представляют серьезную угрозу для общественного здравоохранения [4, 72, 73, 74].Ни одна из двух доступных в настоящее время коммерческих вакцин Bacterin против S. aureus (таблица 1), Lysigin® (Boehringer Ingelheim Vetmedica, Inc., Сент-Джозеф, Миссури) в США и Startvac® (Hipra, Жирона, Испания) в Европа и другие страны обеспечивают защиту от новой интрамаммарной инфекции в ходе полевых испытаний, а также в рамках контролируемых экспериментальных исследований с заражением [75, 76, 77, 78, 79, 80, 81].

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n 9009 компонент

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n 9099 n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      1 \n \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \ n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      0

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n

      \n Возбудитель мастита \n Вакцина 9092 \n

      Защитный эффект Артикул
      \n

      Коммерческий \n

      \n 910 \n 910 8 910 8 № С.aureus \n Лизигин® Бактерин: соматический антиген, содержащий фаги типов I, II, III, IV с различными штаммами S. aureus \n Снижение ПКР, клинический мастит и хронический ИМИ [85, 86, 87]
      » » Полевые исследования не выявили такого эффекта 7 \n 3 80, 81, 88, 89, 90]
      \n

      Startvac® Бактерин: E.coli J5 и S. aureus CP типа 8 с SAAC Снижение продолжительности ИМИ, трансмиссивности S. aureus, колиформных бактерий и ЦНС [77]
      » » Использование вакцины не было связано со снижением заболеваемости маститом Аутологичная вакцина, специфичная для стада, по сравнению с Startvac® Обе вакцины снижали распространенность S. в стаде.aureus мастит, но никаких других различий в отношении улучшения состояния вымени [78]
      \n

      Экспериментальный \n

      \n
      \n

      Лизат целых клеток Бактерин, инкапсулированный в биоразлагаемые микросферы Индуцируемые антитела, которые были более опсоническими для нейтрофилов и ингибировали адгезию к эпителию молочной железы. [91]
      \n

      Лизат цельных клеток из двух штаммов Бактерин из двух штаммов (α и α + β гемолитических) плюс супернатанты из негемолитического штамма Вакцинированные коровы имели 70% защиту от инфекции по сравнению с менее чем 10% защиты у контрольных коров. клеточный лизат Улучшение здоровья вымени в дополнение к специфической защите от S.aureus инфекция [93]
      \n

      Живой патогенный S. aureus внутримышечно Живой патогенный S. aureus 902 \n 3 \n Вызывают активацию иммунных клеток в молочной железе и крови [94]
      \n

      Фибронектин-связывающий белок и фактор слипания А ДНК-праймированные и усиленные белком Индуцированные клеточные и гуморальные иммунные ответы, обеспечивающие частичную защиту от S.aureus \n [95]
      \n

      Белок А S. aureus с зеленым флуоресцентным белком ДНК Индуцированный гуморальный иммунные ответы [96]
      \n

      Плазмида, кодирующая бактериальный антиген β-gal ДНК Индуцированный гуморальный и клеточный иммунный ответ [97 ].aureus инфекции [88]
      \n

      Лизигин® с тремя изолятами на основе экспериментального Бактерина Бактерин болезнь. Ни один из экспериментальных Бактеринов не оказывает значимого действия [80]
      \n

      Поливалентный S. aureus Бактерин Бактерин + антибиотикотерапия \n S. aureus увеличилась частота излечения внутригрудных инфекций [89]
      \n

      Цельноклеточный лизат Цельноклеточная трехвалентная вакцина, содержащая CP типов 5, 8 и 336 [98]
      \n

      CP, конъюгированный с белком, включенный в полимикросферы и эмульгированный в FIA ЦП 5, 8 и 336 типов У коров обеих групп вырабатывались повышенные концентрации антител IgG1, IgG2, гипериммунные сыворотки от иммунизированных коров усиливали фагоцитоз, снижали адгезию бактерий к эпителиальным клеткам [99]
      \n

      Полисахарид-белковые конъюгаты в FIA Полисахарид-белковые конъюгаты
      \n

      SASP или SCSP Частичная защита7 Поверхностная защита 9

      \n n

      [100]
      \n

      Вакцинация Эфб и ЛукМ \n

      Индуцированное повышение титров в сыворотке и молоке [101]
      \n

      Бактерин инактивированный Бактерин Частичная защита [102]
      \n S.uberis \n Коммерческий \n

      \n

      \n
      \n

      UBAC® Экстракт из 905 биопленкообразующих штаммов Suberis.2 \n Уменьшить клинические признаки, обсемененность, температуру, суточные потери удоя и увеличить количество четвертей с выделением и количеством соматических клеток <200 000 клеток/мл молока [84]
      \n

      Экспериментальный \n

      \n

      \n
      \n

      Убит S.uberis клеток \n Бактерин Снижение количества гомологичных S. uberis в молоке [103]
      \n 9025 n

      Бактерин S. uberis и S. agalactiae \n Парентеральная вакцинация не влияет на стрептококковый мастит [104, 105]
      Живой S. uberis/ кожный путь Живой S.uberis \n Некоторый защитный эффект только в отношении гомологичного штамма [106]
      \n

      GapC или химерный фактор CAMP Белок
      \n Уменьшение воспаления
      [107]
      \n

      PauA белок Частичная защита [108]

      \n 910 n

      Coliform Коммерческий \n

      \n

      \n
      \n

      \n E.coli J5
      Mastiguard®
      J Vac®
      Endovac-bovi® (IMMVAC)
      Bacterin Снижение количества бактерий в молоке, продолжительность ИИМ и уменьшение клинических симптомов [82, 83 , 109, 110, 111]

      Таблица 1.

      Коммерческие и экспериментальные вакцины против основных возбудителей мастита крупного рогатого скота.

      SAAC: ассоциированный со слизью антигенный комплекс, SASP: Staphylococcus aureus поверхностные белки, SCSP: поверхностные белки Staphylococcus chromogenes, CP: капсулярный полисахарид, GapC: глицеральдегид-3-фосфатдегидрогеназа C, pauA: белок-активатор плазминогена, FIA: неполный анализ Фрейнда адъювант, Efb: фибриноген-связывающий белок, LukM: лейкоцидиновая субъединица М.

      \n

      Существует четыре коммерческих вакцины против мастита E. coli , которые включают 1) Eviracor®J5 (Zoetis, Kalamazoo, MI), [82, 83], 2) Mastiguard®, 3) J-VAC® ( Merial-Boehringer Ingelheim vet medical, Inc., Дулут, Джорджия) и 4) ENDOVAC-Bovi® (IMMVAC) (Endovac Animal Health, Колумбия, Миссури) (таблица 1). Endovac-bovi® представляет собой перекрестную защитную вакцину, изготовленную из генно-инженерного мутантного штамма R/17 Salmonella typhimurium и мутантного по соматическому антигену штамма J-5 штамма E.coli в сочетании с иммуностимулирующим адъювантом (IMMUNEPlus®). Endovac-bovi значительно уменьшает заболевания, вызываемые грамотрицательными бактериями, продуцирующими различные эндотоксины, и защищает от E. coli мастита и других эндотоксин-опосредованных заболеваний, вызываемых E. coli , Salmonella , Pasteurella multocida и Mannheimia гемолитическая . UBAC® (Hipra, Amir, Испания) [84] представляет собой недавно разработанную вакцину против мастита S. uberis , на этикетке которой заявлено о частичном снижении клинической тяжести S.уберис мастит.

      \n\n

      2.1 Интрамаммарные иммунные механизмы

      \n

      Интрамаммарный иммунитет может индуцироваться локально в молочной железе или системно в организме и проникать из организма в молочные железы. Возбудитель молочной железы, попадая через отверстие соска, взаимодействует с врожденной защитной системой хозяина, в первую очередь, с макрофагами молочной железы. Макрофаги распо- своей поверхности к Т-клеткам.Наивные Т-клетки связываются с пептидом на молекуле MHC-II через свой Т-клеточный рецептор, активируются и начинают секретировать цитокины, которые дополнительно стимулируют В-клетки к выработке антител. Антитело, продуцируемое В-клетками, попадающими в кровоток, и в зависимости от типа антитела может высвобождаться в очаг инфекции (например, IgG), опсонизировать заражающий патоген и подвергать его разрушению по опсонофагоцитарным механизмам. Антитела могут также оставаться на поверхности слизистых оболочек (например, IgA) и связываться с проникающими патогенами и предотвращать их связывание с клетками или тканями хозяина и тем самым предотвращать колонизацию и инфекцию.

      \n

      Интрамаммарная инфекция (ИМИ) приводит к увеличению количества соматических клеток в молоке или секрете молочной железы. Соматические клетки представляют собой в основном лейкоциты, такие как гранулоциты (нейтрофилы, эозинофилы и базофилы), моноциты или макрофаги и лимфоциты, которые рекрутируются в молочные железы в ответ на инфекцию молочной железы для борьбы с инфекцией. Небольшая часть эпителиальных клеток молочной железы, вырабатывающих молоко, также выделяется с молоком и включается в число соматических клеток.Итак, соматические клетки – это лейкоциты и клетки эпителия молочных желез. Количество соматических клеток в молоке (SCC) увеличивается при инфекции молочной железы (IMI) из-за воспалительной реакции на явную инфекцию. В целом, SCC также является показателем качества молока [112, 113, 114, 115, 116], потому что, если в железе мало патогенных бактерий молочной железы, воспалительная реакция меньше, и рекрутирование соматических клеток в железу также низкое. и наоборот. Нерасфасованное молоко из резервуаров (BTM) — это молоко, собранное от всех лактирующих молочных коров на ферме в резервуар или несколько резервуаров.Таким образом, BTSCC представляет собой подсчет соматических клеток, полученный из образца молока, взятого из резервуара.

      \n

      Внутригрудная инфекция может прогрессировать до клинического или субклинического мастита [117]. Клинически инфицированное вымя обычно лечат противомикробными препаратами, в то время как субклинически инфицированное вымя может быть не сразу диагностировано и не лечится, но остается инфицированным и выделяет бактерии с молоком на протяжении всей лактации. Доля излечения после лечения мастита варьируется, и вариации в скорости излечения являются многофакторными, включая факторы коровы (возраст или количество пометов, стадия лактации, продолжительность инфекции и т. д.).), факторы управления (обнаружение и диагностика инфекции и время от обнаружения до лечения, доступность сбалансированного питания, санитарии и т. д.), факторы, связанные с моделями использования противомикробных препаратов (тип, доза, путь, частота и продолжительность) и факторы патогенов (тип, вид, количество, патогенность или вирулентность, устойчивость к противомикробным препаратам и др.) [46, 118].

      \n

      Ослабление эффекторных гуморальных иммунных реакций большим объемом молока в сочетании со способностью бактерий, вызывающих мастит, вырабатывать устойчивость к противомикробным препаратам, что делает борьбу с маститом очень сложной.Таким образом, разработка альтернативного профилактического инструмента, такого как вакцина, которая может преодолеть эти ограничения, была важнейшим направлением текущих исследований, направленных не только на снижение заболеваемости маститом, но и на использование противомикробных препаратов на молочных фермах. Большинство стратегий вакцинации против мастита направлены на усиление гуморального иммунитета. Разработка вакцин, которые индуцируют эффективный клеточный иммунный ответ в молочной железе, недостаточно изучена. Способность индуцировать клеточный иммунитет, особенно активацию и рекрутирование нейтрофилов в молочную железу, является одной из ключевых стратегий в борьбе с маститом, но масштабы и продолжительность повышенного рекрутирования клеток в молочной железе приводят к большому количеству соматических клеток. и некачественное молоко.Таким образом, необходим эффективный сбалансированный гуморальный и клеточный иммунитет, способный в короткие сроки ликвидировать интрамаммарную инфекцию. За прошедшие годы было проведено несколько исследований вакцин в рамках контролируемых экспериментальных и полевых испытаний. Основными возбудителями бактериального мастита крупного рогатого скота, которые были выбраны для разработки вакцин, являются S. aureus , S. uberis, и E. coli [119]. Большинство этих экспериментальных и некоторые коммерческие вакцины представляют собой бактериины, инактивированные целым организмом, а некоторые вакцины содержали субъединицы организма, такие как поверхностные белки [100], токсины или полисахариды.

      \n\n\n

      2.2 Испытания вакцины против

      Staphylococcus aureus мастита

      \n

      \n Staphylococcus aureus является одним из наиболее распространенных возбудителей контагиозного мастита, уровень заболеваемости которого колеблется в пределах 43–74% [25]. , 38, 56, 120, 121]. Staphylococcus chromogenes — еще один все чаще регистрируемый коагулазоотрицательный вид Staphylococcus с расчетной частотой заболеваемости в 42,7%, характеризующейся высоким количеством соматических клеток [122, 123, 124, 125, 126, 127, 128].В исследовании на традиционных и органических канадских молочных фермах коагулазонегативные видов Staphylococcus были обнаружены в 20% клинических образцов [129]. В последнее время мастит, вызванный коагулазонегативным стафилококком вида , становится все более проблематичным в молочных стадах [125, 127, 130, 131].

      \n

      Несколько исследований эффективности стафилококковых вакцин показали, что вакцинация вакцинами Bacterin вызывает повышение титра антител в сыворотке и молоке, что связано с частичной защитой [75, 76, 77, 80, 132, 133, 134] или отсутствием защиты вообще [78, 79, 81].Однако эффективные внутригрудные иммунные механизмы против стафилококкового мастита до сих пор плохо изучены. Ни одна из коммерчески доступных вакцин Bacterin не защищает от новой интрамаммарной инфекции [75, 77, 80, 81]. Зависимость от антибиотиков для профилактики и лечения мастита не является устойчивой из-за ограниченного успеха [46, 47] и появления устойчивых к противомикробным препаратам бактерий, которые представляют серьезную угрозу для здоровья человека и животных [72, 73, 74].

      \n

      Несмотря на несколько испытаний вакцины против мастита, проведенных против S.aureus мастит [75, 77, 80, 88, 89, 91, 93, 94, 95, 97, 98, 99, 133] все полевые испытания были либо безуспешными, либо имели ограниченный успех. На рынке имеются две коммерческие вакцины против мастита Staphylococcus aureus : Lysigin® (Boehringer Ingelheim Vetmedica, Inc., Сент-Джозеф, Миссури) в США и Startvac® (Hipra SA, Жирона, Испания) в Европе и Канаде. [78]. Ни одна из этих вакцин не дает защиты при полевых испытаниях, а также при контролируемых экспериментальных исследованиях [75, 77, 80, 81].Было проведено несколько полевых испытаний и контролируемых экспериментальных исследований для проверки эффективности Lysigin® и Startvac® , , и результаты этих исследований показали некоторые интересные результаты, а именно снижение заболеваемости, тяжести и продолжительности мастита у вакцинированных коров по сравнению с непривитыми коровами. -вакцинированные контрольные коровы [75, 76, 77]. Вопреки этим наблюдениям, в других исследованиях не было обнаружено влияния на улучшение здоровья вымени или не было выявлено различий между вакцинированными и невакцинированными контрольными коровами [78, 79].Ни одна из этих вакцин на основе Бактерина не предотвращает появление новых ИМИ S. aureus [75, 77, 80, 81]. Различия, обнаруженные в этих исследованиях, в основном связаны с методологическими различиями (график вакцинации, способ вакцинации, модель заражения, размер стада, время лактации и т. д.) при тестировании эффективности этих вакцин. Крайне важно иметь хорошую модель инфекции, имитирующую естественную инфекцию, и модель, которая со 100% эффективностью вызывает инфекцию. Без хорошей модели заражения результаты эффективности вакцины будут неточными.

      \n

      Startvac® (Hipra, Жирона, Испания) является коммерчески доступной вакциной в Европе и представляет собой поливалентную вакцину, содержащую E. coli J5 и S. aureus штамма SP140 [119]. В полевых испытаниях Freick et al. [78] сравнили эффективность Startvac® с Bestvac® (IDT, Dessau-Rosslau, Germany), другой стадо-специфической аутологичной коммерческой вакциной в молочном стаде с высокой распространенностью S. aureus , и обнаружили, что распространенность в стаде Мастит, вызванный S. aureus , был ниже у коров, вакцинированных Startvac® и Bestvac®, по сравнению с контрольными коровами.Однако других различий в плане улучшения здоровья вымени не было. Эти авторы [78] пришли к выводу, что вакцинация Startvac® и Bestvac® не улучшала здоровье вымени. В другом полевом исследовании эффективности Startvac® в Великобритании Bradley et al. [75] обнаружили, что коровы, вакцинированные Startvac®, имели клинический мастит с меньшей степенью тяжести и более высокой молочной продуктивностью по сравнению с невакцинированными контрольными коровами [75].

      \n

      Точно так же Schukken et al. [77] оценили влияние Startvac® на развитие новых ИМИ и продолжительность инфекций, вызванных S.aureus и ЦНС. Эти авторы [77] обнаружили, что вакцинированные коровы имели более низкую заболеваемость и более короткую продолжительность S. aureus и мастита ЦНС. Пиперс и др. [76] также проверили эффективность Startvac® посредством вакцинации и последующего заражения гетерологичным убитым штаммом S. aureus и обнаружили, что воспалительная реакция у вакцинированных коров была менее тяжелой по сравнению с контрольными коровами. Эти авторы [76] предположили, что Startvac® вызывал сильный иммунный ответ Th3 против S.aureus у вакцинированных коров и был более эффективен в борьбе с бактериями по сравнению с контрольными коровами. Вопреки этим наблюдениям, Landin et al. [135] оценили влияние Startvac® на молочную продуктивность, здоровье вымени и выживаемость двух шведских молочных стад с проблемами мастита, вызванными S. aureus , и не обнаружили существенных различий между вакцинированными Startvac® и невакцинированными контрольными коровами по параметры здоровья, которые они оценивали.

      \n

      Экспериментальная вакцина S. aureus , состоящая из комбинации плазмид, кодирующих фибронектин-связывающие мотивы фибронектин-связывающего белка (FnBP) и фактора слипания A (ClfA), и плазмиды, кодирующей бычьи гранулоциты-макрофаги-колониестимуляторы фактора, использовали в качестве вакцины с последующим заражением бактериями для проверки его защитного действия [95].Эти авторы (Shkreta et al., 2004) обнаружили, что их экспериментальные иммунные реакции, вызванные вакциной, у телок были частично защитными при экспериментальном заражении [95]. Другое контролируемое экспериментальное исследование эффективности вакцины было проведено на антигенном комплексе, ассоциированном со слизью (SAAC), который является внеклеточным компонентом Staphylococcus aureus, в качестве вакцинного антигена, в котором одна группа коров была вакцинирована вакциной, содержащей небольшое количество SAAC, а другая группа с высоким содержанием SAAC и невакцинированная группа служили контролем [136].При интрамаммарной инфузии (провокации) S. aureus не было различий в частоте возникновения мастита среди всех трех групп, несмотря на то, что вакцина с высоким содержанием SAAC индуцировала более высокую продукцию антител по сравнению с вакциной с низким содержанием SAAC. 136]. Точно так же Pellegrino et al. [137], молочных коров вакцинировали авирулентным мутантным штаммом S. aureus и впоследствии заразили штаммом S. aureus через 20 дней после второй вакцинации, что не привело к существенным различиям в количестве соматических клеток (SCC) или количество бактерий, выделяемых с молоком, несмотря на повышенный титр антител IgG у вакцинированных коров по сравнению с контрольными коровами.

      \n

      Некоторыми препятствиями, влияющими на успешную разработку эффективных вакцин против мастита, являются изменчивость штамма, наличие слоя экзополисахарида (капсула, слизь, биопленка) у большинства патогенных штаммов бактерий ( Staph. aureus , Strep. uberis ), что не позволяет распознавать бактерии, покрытые антителами, фагоцитирующими клетками, разведение иммунных эффекторов молоком [138, 139], взаимодействие между компонентами молока и иммунными эффекторами [140], снижающее их эффективность, и способность большинства мастит- заставляя бактерии прикрепляться и внедряться в эпителиальные клетки молочной железы.Кроме того, оценка вакцин против мастита осложняется отсутствием единых моделей исследования заражения, а также отсутствием единых путей вакцинации, времени вакцинации, адъювантов и контрольной дозы. Существует растущая потребность в разработке более качественных вакцин, которые решают эти проблемы. Большинство вакцин против мастита представляют собой вакцины с убитыми цельными бактериальными клетками (бактерин) [75, 77, 80, 88, 89, 91, 92, 93, 94, 95, 97, 98, 99], которые трудно улучшить из-за сложности специфической идентификации. иммуногенный компонент, вызывающий частичный или некоторый защитный эффект.В этом отношении обнадеживают некоторые текущие попытки использовать смесь очищенных поверхностных белков в качестве вакцинных антигенов [100] для индукции иммунитета, чем убитые целые бактериальные клетки (бактерин). Лучшее понимание естественной и приобретенной иммунологической защиты молочной железы в сочетании с подробным знанием патогенеза каждого возбудителя молочных желез должно привести к разработке усовершенствованных методов снижения заболеваемости маститом у молочных коров.

      \n\n\n

      2.3 Испытания вакцины против

      Streptococcus uberis \n

      \n

      \n S.uberis повсеместно встречается в среде обитания коров, вызывая значительное число случаев мастита. Он обнаруживается на ферме в воде, почве, растительном материале, подстилке, мухах, сене и фекалиях [141]. Таким образом, S. uberis замечательно адаптируется, поражая лактирующих и сухостойных коров, телок и повторнородящих коров, вызывая клинический или субклинический мастит и даже вызывая персистентную колонизацию без повышения количества соматических клеток [142, 143]. . Он был описан как экологический патоген [108, 144, 145, 146] с потенциалом контагиозного патогена [142, 143, 147]. S. uberis обладает способностью персистировать в молочной железе, что приводит к хроническому маститу, трудно поддающемуся лечению [148]. Колиформные бактерии являются основной причиной клинического мастита [149, 150]. Вакцины, предотвращающей мастит S. uberis , нет, меры борьбы ограничиваются внедрением надлежащей практики управления. Недавнее исследование эффективности вакцины с экстрактом биопленкообразующих штаммов S. uberis (UBAC®) (Hipra, Amir, Испания) показало снижение клинической тяжести заболевания [84].Неясно, какой тип адаптивного иммунитета индуцируется вакциной UBAC® S. uberis [84], и она обеспечивает лишь частичное снижение клинической тяжести мастита. Многократная интрамаммарная вакцинация дойных коров убитыми клетками S. uberis приводила к полной защите от экспериментального заражения гомологичным штаммом [103]. Аналогично, подкожная вакцинация молочных коров живым штаммом S. uberis с последующей интрамаммарной бустерной вакцинацией штаммом S.Экстракт клеточной поверхности uberis защищал от заражения гомологичным штаммом, но был менее эффективен против гетерологичного штамма [106]. Вакцинация белком глицеральдегидфосфатдегидрогеназы C (GapC) S. uberis вызывала иммунные ответы, которые приводили к значительному снижению воспаления после заражения [107, 151]. pauA является активатором плазминогена и также связывает активную протеазу плазмина [152]. Было высказано предположение, что приобретение плазмина может способствовать инвазии [153].Вакцинация молочных коров PauA вызывала повышение титра антител, что приводило к снижению клинической тяжести заболевания [154]. Однако мутация pauA не влияла на способность расти в молоке или инфицировать молочные железы лактирующих быков. Похоже, что способность активировать плазминоген через PauA не играет большой роли в патогенезе S. uberis , который либо растет в молоке, либо заражает бычью молочную железу [155].

      \n

      \n S. uberis экспрессирует несколько ассоциированных с поверхностью белков, таких как S.uberis молекула адгезии (SUAM) и белки, связывающие внеклеточный матрикс, которые позволяют ему прикрепляться к эпителиальным клеткам молочной железы и проникать внутрь, успешно индуцируя IMI [156, 157, 158]. Молекула адгезии S. uberis (SUAM) играет центральную роль в прикреплении S. uberis к эпителиальным клеткам молочной железы [159, 160, 161, 162]. Вакцинация дойных коров СУАМ вызывала сильный иммунный ответ у вакцинированных коров [163]. Иммунная сыворотка от коров, вакцинированных SUAM, предотвратила 90 528 S.uberis адгезия и инвазия в эпителиальные клетки молочной железы in vitro [163]. Введение in vivo грудных четвертей молочных коров с S. uberis , предварительно инкубированными с иммунной сывороткой коров, вакцинированных SUAM, уменьшало клиническую тяжесть [164]. Мутантный штамм с делецией гена SUAM менее патогенен для эпителиальных клеток молочных желез [165] и молочных коров [159]. Контролируемые экспериментальные исследования эффективности с использованием SUAM в качестве вакцинного антигена для борьбы с маститом S. uberis показали, что SUAM является иммуногенным, но индуцированный иммунитет не был защитным.После экспериментального заражения IMI S. uberis клинические признаки появились примерно через 48 часов, наряду с повышением уровней воспалительных цитокинов, включая TNF-α, IL-1β, IL-6 и IL-8, в молоке через 60 часов после заражения. инфекции [166]. Цитокины адаптивного иммунного ответа, такие как IFN-γ, способствуют клеточно-опосредованному иммунному ответу за счет усиления таких функций, как уничтожение бактерий макрофагами, презентация антигена, активация цитотоксических Т-клеток и повышение уровня IgG2. Экспрессия IL-4 связана с опосредованным антителами ответом, который обычно связан с резистентностью к паразитам, аллергическими реакциями и повышенным уровнем IgG1 [167, 168].Эта частичная защита вакциной SUSP может быть улучшена за счет оптимизации дозы, соответствующего адъюванта, пути введения и времени вакцинации.

      \n

      В заключение следует отметить, что вакцины Bacterin обладают некоторым защитным эффектом против гомологичных штаммов, а одиночный поверхностный белок не эффективен. Следовательно; использование нескольких поверхностных белков может вызвать лучший иммунитет, который предотвращает клиническое заболевание и производственные потери.

      \n\n\n

      2.4 Испытания вакцины против

      E. coli мастита

      \n

      Колиформные бактерии являются основной причиной клинического мастита [149, 150].К колиформам относятся роды Escherichia, Klebsiella и Enterobacter [169]. От восьмидесяти до девяноста процентов колиформных интрамаммарных инфекций (ИМИ) вызывают клинический мастит, а в 10% случаев заболевание протекает тяжело и может привести к смерти [150]. E. coli обычно поражает молочные железы в сухостойный период и прогрессирует до воспаления и клинического мастита в начале лактации с местными, а иногда и тяжелыми системными клиническими проявлениями.

      \n

      Железо является важным питательным веществом для роста кишечной палочки [170].Однако содержание свободного железа в коровьем молоке ограничено, поскольку большая часть железа связана с цитратом и в меньшей степени с лактоферрином, трансферрином, ксантиноксидазой и некоторыми казеинами [171] и поддерживается в концентрациях ниже уровней, необходимых для поддержки роста кишечной палочки [172]. . Чтобы преодолеть этот ограниченный источник железа, кишечные палочки экспрессируют несколько систем транспорта железа [173], которые включают синтез сидерофоров (например, энтеробактин, аэробактин, феррихром), которые связывают железо с высокой аффинностью [174], экспрессию регулируемых железом белков внешней мембраны (IROMP), который связывается с комплексами сидерофоров железа для транспорта в бактериальную клетку и ферментами для утилизации хелатного железа [173].Сидерофоры слишком велики (от 600 до 1200 Да), чтобы проходить через пориновые каналы наружной мембраны бактерий [175, 176]. Следовательно, сидерофорам требуется специфический IROMP, чтобы обеспечить их прохождение через наружную мембрану бактерий в периплазму [177, 178]. Энтеробактин является сидерофором с самым высоким сродством к железу и продуцируется большинством патогенных E. coli и Klebsiella spp. [179, 180, 181]. Аэробактин — еще один сидерофор, обнаруженный только у 12% E.coli , выделенных от больных маститом [182]. Энтеробактин является основным сидерофором Escherichia coli и многих других грамотрицательных бактерий [183]. Колиформные бактерии также развили способность поглощать железо непосредственно из встречающихся в природе органических железосвязывающих кислот, включая цитрат [173, 184]. Для индукции системы усвоения цитратного железа требуется дицитрат железа [184]. Для индукции этой системы в условиях ограниченного содержания железа требуется более 0,1 мМ цитрата [184].Транспортная система цитрата железа является основной системой получения железа, используемой E. coli [173] для роста в молочной железе. Молочная железа представляет собой среду с ограниченным содержанием железа, а коровье молоко содержит примерно 7 мМ цитрата [185], что идеально подходит для индукции системы транспорта цитрата железа.

      \n

      Рецептор трехвалентного энтеробактина, FepA, представляет собой белок внешней мембраны, регулируемый железом (IROMP) с молекулярной массой 81 кДа, который связывается с комплексом трехвалентного энтеробактина для транспорта железа в бактериальную клетку [186, 187].Вакцинация молочных коров FepA вызывала повышенный иммунологический ответ в сыворотке и молоке [188]. Бычий IgG, направленный против FepA, ингибировал рост колиформных бактерий, препятствуя связыванию комплекса трехвалентного энтеробактина [189]. Рецептор цитрата железа, FecA, представляет собой IROMP с молекулярной массой 80,5 кДа, который отвечает за связывание дицитрата железа [190] и транспорт в бактериальную клетку. FecA консервативен среди кишечных палочек, выделенных от случаев природного мастита [191].Белки внешней мембраны, регулируемые железом, FepA и FecA являются идеальными кандидатами для вакцин, поскольку они экспонируются на поверхности, антигенны и консервативны среди изолятов из IMI.

      \n

      Иммунизация молочных коров FepA индуцировала значительно более высокие титры анти-FepA IgG в сыворотке и сыворотке, чем у вакцинированных E. coli J5 [188]. Результаты исследований ингибирования роста in vitro показали, что антитела, специфичные для блокирования сайта связывания трехвалентного энтеробактина (анти-FepA), ингибируют рост E.coli in vitro [192]. Коровы, иммунизированные FecA, действительно имели повышенные титры антител в сыворотке и выделениях молочных желез по сравнению с иммунизированными E. coli J5 и неиммунизированными контрольными коровами [193, 194]. Антитело, очищенное из молозива, ингибировало рост E. coli при культивировании в синтетических средах, модифицированных для индукции экспрессии FecA [193]. Несмотря на их антигенность, использования только FepA или FecA было недостаточно для предотвращения мастита. FecA и FepA антигенно различны [191].

      \n

      Интрамаммарная инфекция E. coli индуцировала экспрессию и высвобождение провоспалительных цитокинов, таких как TNF-альфа, IL-8, IL-6 и IL-1 [195, 196]. Недавно на моделях мастита у мышей было показано, что клетки IL-17A и Th27 играют важную роль в защите от E. coli IMI [197, 198]. Однако роль IL-17 в развитии мастита крупного рогатого скота E. coli четко не определена. Результаты недавнего исследования эффективности вакцины против мастита E. coli показали, что клеточно-опосредованный иммунный ответ обладает более сильным защитным эффектом, чем гуморальный ответ [199].Сигнальные пути цитокинов, которые приводят к эффективному бактериальному клиренсу, четко не определены.

      \n

      Четыре колиформные вакцины, которые включают 1) J-5 Bacterin® (Zoetis, Kalamazoo, MI) [82, 83], 2) Mastiguard®, 3) J Vac® (Merial-Boehringer Ingelheim vet medical, Inc. , Дулут, Джорджия) и 4) Endovac-bovi® (IMMVAC) (Endovac Animal Health, Колумбия, Миссури). Считается, что из четырех колиформных вакцин J-5 Bacterin® и Mastiguard® содержат один и тот же компонент, которым является J5 Bacterin. J Vac® — это другой бактерин-анатоксин.Endovac-Bovi® содержит мутантный бактерионовый анатоксин Salmonella typhimurium . Все составы вакцин против колиформного мастита используют грамотрицательные ядерные антигены для создания неспецифического иммунитета, направленного против эндотоксина (ЛПС) [119]. Эффективность этих вакцин была продемонстрирована как в экспериментальных испытаниях с заражением, так и в полевых испытаниях на коммерческих молочных стадах [109, 110, 111]. Принцип действия этих бактеринов основан на их способности стимулировать выработку антител, направленных против общих ядерных антигенов, общих для грамотрицательных бактерий.Эти вакцины считаются эффективными, несмотря на то, что частота интрамаммарной инфекции у вакцинированных животных существенно не снижается, поскольку они значительно снижают клинические эффекты инфекции. Экспериментальные исследования с заражением показали, что вакцины J5 способны снижать количество бактерий в молоке и приводить к меньшему количеству клинических симптомов [109]. Вакцинированные коровы могут заражаться грамотрицательными возбудителями мастита с той же скоростью, что и контрольные животные, но имеют более низкую скорость развития клинического мастита [111], меньшую продолжительность ИИМ [110], снижение продуктивности, выбраковки и падежа. 200, 201].

      \n

      Существует растущая потребность в разработке эффективных вакцин против основных бактериальных возбудителей мастита крупного рогатого скота. Лучшее понимание естественной и приобретенной иммунологической защиты молочной железы в сочетании с подробным знанием патогенеза каждого возбудителя молочных желез должно привести к разработке усовершенствованных методов снижения заболеваемости маститом у молочных коров (таблица 1).

      \n\n

      Академические редакторы и авторы IntechOpen получили финансирование для своей работы от многих известных спонсоров, включая: Европейскую комиссию, Фонд Билла и Мелинды Гейтс, Wellcome Trust, Академию наук Китая, Фонд естественных наук Китая ( NSFC), Консорциум международных центров сельскохозяйственных исследований CGIAR, Национальный институт здравоохранения (NIH), Национальный научный фонд (NSF), Национальное управление по аэронавтике и исследованию космического пространства (НАСА), Национальный институт стандартов и технологий (NIST), Немецкий исследовательский фонд (DFG) ), Исследовательские советы Соединенного Королевства (RCUK), Фонд Освальдо Круза, Австрийский научный фонд (FWF), Фонд науки и технологий (FCT), Австралийский исследовательский совет (ARC).

      Затраты на публикации в открытом доступе часто могут быть указаны непосредственно в грантах или в конкретных бюджетах, выделенных для этой цели. Многие из наиболее важных финансирующих организаций поощряют и даже требуют, чтобы проекты, которые они финансируют, были доступны широкой общественности бесплатно. IntechOpen стремится поддерживать отличные отношения с этими спонсорами и обеспечивает соблюдение мандатов.

      Чтобы помочь авторам определить подходящие финансирующие агентства и учреждения, мы создали список на основе обширного исследования различных ресурсов открытого доступа (включая ROARMAP и SHERPA/JULIET) организаций, у которых есть доступные средства.Перед ознакомлением с нашим списком мы рекомендуем вам обратиться в ваше собственное учреждение или организацию за средствами открытого доступа или проверить спецификации вашего гранта у вашего спонсора, чтобы убедиться, включены ли расходы на публикацию. Если вы получаете грант, вы должны уточнить:

      Если вы связаны с каким-либо из учреждений в нашем списке ниже, вы можете подать заявку на получение средств на публикацию в открытом доступе, следуя инструкциям, приведенным в ссылках. Пожалуйста, ознакомьтесь с политикой открытого доступа или положениями и условиями предоставления любого учреждения, с которым вы связаны, чтобы изучить способы покрытия ваших расходов на публикацию (также доступны, нажав на ссылку в их названии).

      Обратите внимание, что этот список не является окончательным и регулярно обновляется. Чтобы предложить возможные изменения или включение вашей организации/спонсора, свяжитесь с нами по адресу [email protected]

      . Помните, что вы должны быть членом или получателем гранта перечисленных организаций/спонсоров, чтобы подать заявку на их Open Доступ к фондам публикации.

      Затраты на публикации в открытом доступе часто могут быть указаны непосредственно в грантах или в конкретных бюджетах, выделенных для этой цели.Многие из наиболее важных финансирующих организаций поощряют и даже требуют, чтобы проекты, которые они финансируют, были доступны широкой общественности бесплатно. IntechOpen стремится поддерживать отличные отношения с этими спонсорами и обеспечивает соблюдение мандатов.

      Чтобы помочь авторам определить подходящие финансирующие агентства и учреждения, мы создали список на основе обширного исследования различных ресурсов открытого доступа (включая ROARMAP и SHERPA/JULIET) организаций, у которых есть доступные средства.Перед ознакомлением с нашим списком мы рекомендуем вам обратиться в ваше собственное учреждение или организацию за средствами открытого доступа или проверить спецификации вашего гранта у вашего спонсора, чтобы убедиться, включены ли расходы на публикацию. Если вы получаете грант, вы должны уточнить:

      Если вы связаны с каким-либо из учреждений в нашем списке ниже, вы можете подать заявку на получение средств на публикацию в открытом доступе, следуя инструкциям, приведенным в ссылках. Пожалуйста, ознакомьтесь с политикой открытого доступа или положениями и условиями предоставления любого учреждения, с которым вы связаны, чтобы изучить способы покрытия ваших расходов на публикацию (также доступны, нажав на ссылку в их названии).

      Обратите внимание, что этот список не является окончательным и регулярно обновляется. Чтобы предложить возможные изменения или включение вашей организации/спонсора, свяжитесь с нами по адресу [email protected]

      . Помните, что вы должны быть членом или получателем гранта перечисленных организаций/спонсоров, чтобы подать заявку на их Open Доступ к фондам публикации.

      Что такое Pier and Beam Foundation?

      Представление фундамента Pier and Beam Foundation

      • Фундамент из опор и балок позволяет зданию обеспечить большую глубину и дополнительную защиту бетонной плиты.
      • Фундаменты с опорами и балками обеспечивают высокий уровень универсальности здания. Который безопасно передает на землю такие нагрузки, как мертвые, землетрясения, живая нагрузка и ветровые нагрузки. В этом типе фундамента балка увеличивает балки перекрытия и их относительную пролетную способность.
      • Различные типы фундаментов используются для жилых, коммерческих и промышленных зданий. Но одним из самых популярных фондов в этой статье является Фонд «Пирс и Луч».
      • Фундаменты для опор и балок обеспечивают множество преимуществ в качестве альтернативы новому строительству и ремонту фундаментов. Как фундаменты для пирсов и балок полезны для здания. Он будет подробно рассмотрен ниже.

      Читайте также: Что такое Skillion Roof? | Типы крыш Skillion | Использование Skillion Roof | Преимущества и недостатки Skillion Roof | Стоимость Skillion Roof

      Что такое Фонд Пирса и Луча?

      • Фундамент для опор и балок поддерживает надстройку здания за счет большого цилиндрического фундамента.
      • Фундаменты на опорах и балках обычно используются в районах с потенциальной водой (затоплением) и низкой несущей способностью грунта.
      • В этом типе фундамента балки крепятся к столбам для передачи нагрузки конструкции здания. Это широко используемый фундамент, который обычно используется для строительства жилых домов.
      • Системы опор и балок образуют очень прочный фундамент для жилых зданий. Этот тип фундамента проще и дешевле плитного фундамента.Сантехнику легко установить, отремонтировать и добавить к системе фундамента этого типа здания.

      Читайте также: Что такое свайный фундамент? | Использование свайных фундаментов | Типы свайных фундаментов |

      Преимущества опор и балочных фундаментов

      Некоторые из различных преимуществ фонда Pier and Beam Foundation перечислены ниже.

      1. Надземные сооружения выполняются методом столбчато-балочного фундамента. Что помогает защитить здание от сырости и затопления.
      2. Этот тип фундамента контролирует термитов. Потому что при таком способе дом строится на достаточной высоте над землей.
      3. Стоимость ремонта столбчатых и балочных фундаментов в жилых домах ниже, чем у других типов фундаментов.
      4. Использование столбчатых и балочных фундаментов подходит для любого типа земли под жилую застройку.
      5. Этот тип фундамента обеспечивает место для сантехнических и электрических установок для жилых зданий.

      Читайте также: Что такое плавающая плита? | Назначение плавающей плиты | Строительство плавучей плиты | Преимущества и недостатки плавающей плиты

      Недостатки балочного фундамента

      Некоторые из недостатков конструкции фундамента из пирсов и балок заключаются в следующем.

      1. Если подполье слишком мало, опорно-балочный фундамент здания сталкивается со многими проблемами при обслуживании и ремонте.
      2. Если фундамент строительной конструкции не проветривается должным образом, из-за сырости могут размножаться комары, что может вызвать проблемы со здоровьем.
      3. Предположим, что опора и балка построены путем правильного выравнивания фундамента. При изменении уровня фундамента могут возникнуть трудности с устройством настила.

      Читайте также : Что такое спред? | Типы распространения фонда | Проект фундамента

      Проект фундамента для пирса и балки

      • Фундаменты свай и балок передают общую суммарную нагрузку на уровень земли по низким несущим слоям в жилых домах.
      • Расстояние между стойкой и свайным фундаментом, поскольку фундаментные сваи для поддержки конструкции жилого дома обычно выдерживают на расстоянии от 8 до 10 футов.
      • Расстояние между сваей и балочным фундаментом определяется на основе различных факторов, которые зависят от таких факторов, как глубина свай и расположение грунта.

      Читайте также: Что такое ремонт фундамента? | Признаки проблемы с фундаментом | Методы ремонта фундамента дома

      Как построить фундамент для пирса и балки

      • Устройство столбчатых и балочных фундаментов производится следующим образом.

      Шаг 1. Выкопайте ямы и засыпьте гравием

      • В первую очередь следует вырыть ямы в земле согласно проекту планировки здания. После того, как отверстия просверлены по проекту, их поверхность уплотняется. А на дно укладывается слой щебня в 100 мм. Затем его правильно уплотняют.

      Шаг 2. Установка трубы в отверстия и бетонирование

      • Перед заливкой верха бетоном уровень формы делается по проекту пола.Анкерные болты будут прикреплены к опорным балкам на полу опоры. Затем в форму заливается бетон.

      Этап 3: отверждение и установка балки

      • Подготовленному таким образом бетонному основанию дают затвердеть. Когда затвердевание бетонного основания завершено, приступают к укладке на него бруса.

      Читайте также: Что такое фонд Well Foundation? | Формы колодца | Компонент Well Foundation | Преимущества и недостатки фундаментов скважин

      Разница между фундаментом из пирса и балки и фундаментом из плиты

      Фундаменты для пирсов и балок: —

      • Фундаменты для опор и балок обычно называют фундаментами из стоек и балок.Этот тип фундамента обычно используется в старых домах.
      • Этот тип фундамента дороже плитного фундамента в современном строительстве. Поэтому использование столбчатых и балочных фундаментов предпочтительнее при строительстве жилых домов в районах со значительным расширением и сужением земель или в зонах затопления.
      • Отличаются от плитных фундаментов тем, что стоят немного над землей, столбчатые и балочные фундаменты сооружаются из бетонной опоры путем заглубления на необходимую глубину в грунт.Балка размещена над этим пирсом. Луч простирается от одного пирса к другому. Который добавляется для обеспечения поддержки пола в конструкции здания.

      Плитный фундамент:-

      • Плитный фундамент выполнен в виде толстых бетонных плит. Который заливается прямо на землю под фундамент здания заодно. В плитном фундаменте толщина плиты сохраняется выше несущей стены. В этом типе фундамента оставляют место для электролинии, водопровода.
      • В опоре и балочном фундаменте имеется достаточно места для электрических и водопроводных линий. Фундаменты для опор и балок просты в обслуживании. Обслуживание плитного фундамента сложно и дорого.
      • Фундамент из бетонных плит

      • обычно используется для зданий в холодных регионах.

      Стоимость фундамента для пирса и балки

      • Стоимость опоры и балочного фундамента обычно определяется в зависимости от размера вашего дома и необходимого количества опор.Которые варьируются от 7500 до 21 000 долларов. Таким образом, средняя стоимость фундамента здания составляет около 11 000 долларов.

      Читайте также: Что такое монолитная плита? | Что такое плавающая плита? | Разница между плавающей плитой и монолитной плитой

      Нравится этот пост? Поделитесь этим с вашими друзьями!

      Предлагаемое чтение –

      Eiffel 101: 6 типов кессонов

      Кессоны представляют собой бетонные, деревянные или стальные конструкции, используемые для водоотведения при строительстве фундаментов мостов, портов, пирсов и причальных стенок.Как правило, кессоны являются постоянными конструкциями и становятся частью конечного продукта фундаментов глубокого заложения. В этом основное различие между кессонами и коффердамами, которые используются для многих из тех же целей, но часто являются временными конструкциями. Кессоны водонепроницаемы и имеют размеры, отвечающие потребностям проекта. Они бывают разных форм, размеров и типов, в зависимости от потребностей конкретной морской конструкции. Они часто бывают полыми, пока не будут надежно закреплены на глине или скальной породе. После установки их обычно заливают бетоном.Часто используются различные типы свай, в том числе несущие сваи и шпунтовые сваи .

      Некоторые из преимуществ кессонов всех типов заключаются в том, что они довольно экономичны по сравнению с другими альтернативами обезвоживания. Кроме того, значительная высота и вес большинства кессонов позволяет им достаточно глубоко и надежно внедряться в землю. Недостатком кессонов является то, что рабочие должны быть обучены и иметь навыки их использования, чтобы избежать потенциальных опасностей, связанных с их внутренними частями.

      Как отмечалось ранее, существуют различные типы кессонов, подходящих для разных целей. Ниже приведены шесть наиболее распространенных типов:

      1. Ящичные кессоны – Эти кессоны состоят из рядов ящиков. Сборные коробки имеют четыре стороны и дно. Они становятся полыми, прежде чем достигают своего конечного местоположения. Их плавают к их окончательному местоположению фундамента, и как только они находятся на месте, их полые внутренности заполняются бетоном. Коробчатые кессоны — популярный вариант фундамента опор мостов, и они являются относительно доступным выбором по сравнению с другими типами кессонов.Коробчатые кессоны могут изготавливаться из различных материалов, в том числе из стального шпунта и других свайных материалов.

      2. Открытые кессоны – Открытые кессоны очень похожи на коробчатые кессоны, за исключением того, что их сборные конструкции не имеют дна и состоят только из четырех сторон. Открытые кессоны являются отличным выбором для использования в районах с мягким грунтом (участки с мягкой глиной, русла рек и т. д.). Эти кессоны распространены при фундаментных работах, связанных с опорами, насосными станциями, прокладкой туннелей и глубокими люками.Часто открытые кессоны сооружаются из стального шпунта.

      3. Пневматические кессоны – Пневматические кессоны состоят из бездонных коробок с верхним уплотнением. Они заполнены воздухом, находящимся под давлением. Как только они помещаются в область воды, они могут выталкивать воду, грязь и отложения через себя. Затем рабочие могут перемещать грязь и отложения по мере их выталкивания. Поток воздуха в пневматический кессон должен быть постоянным до тех пор, пока вся грязь, камни, вода и т.удаляется, и кессон достигает коренных пород. В этот момент поток воздуха останавливается, а кессоны заполняются бетоном в сухой среде.

      4. Монолитные кессоны – Эти кессоны также иногда называют «монолитами». Они представляют собой самый крупный тип кессонов. Их строят внутри причальных стенок, где требуется дополнительная защита от ударов кораблей и других судов. Причальные стенки — это земляные подпорные сооружения, используемые для швартовки судов и барж для перевозки материалов и товаров.

      5. Выкопанные кессоны – Это кессоны, которые используются в раскопках. Чаще всего они имеют цилиндрическую форму, а не коробчатую. После установки на место их заливают бетоном.

      6. Плавучие кессоны . Плавучие кессоны с коробчатой ​​внешней поверхностью и цилиндрическими полостями являются лучшим выбором для проектов фундаментов при строительстве портов, причалов и причальных сооружений. Плавучие кессоны также иногда называют «плавучими доками».

      При определении наилучшего типа кессона для работы следует учитывать такие факторы, как тип конструкции и окружающая среда. Все перечисленные выше категории кессонов обладают уникальными преимуществами для конкретных применений.

      КУПИТЬ И ПРОДАТЬ С EIFFEL TRADING

      На онлайн-рынке Eiffel Trading представлен широкий ассортимент материалов для забивки свай, в том числе бывших в употреблении шпунтовых свай , новых и бывших в употреблении двутавровых балок , новых и бывших в употреблении стальных труб и многое другое.Кроме того, наш ассортимент оборудования для фундаментов варьируется от гусеничных буровых установок до вибрационных молотов и многого другого.

      Все наши объявления постоянно обновляются, но если вы не видите то, что ищете, бесплатно создайте объявление о розыске .

    Добавить комментарий

    Ваш адрес email не будет опубликован.

    *

    *

    *
