Толщина межэтажного перекрытия в кирпичном доме: Толщина перекрытия дома: оптимальные размеры

Содержание

устройство деревянной и монолитной плитной конструкции

Каждое здание строится последовательно. После завершения работы над возведением малоэтажного корпуса из кирпича, наступает этап монтажа чердачного перекрытия в кирпичном доме. Перекрывающая горизонтальная конструкция может быть из разных стройматериалов, но все они не должны ограничивать её функциональное назначение – обеспечивать надёжность крыши и устойчивость стен, разделённых этажами.

Процесс монтажа деревянных перекрытий в кирпичном доме

Вернуться к оглавлению

Содержание материала

Виды перекрытий

В планировках кирпичных домов прочность стен и фундамента позволяет использовать любые межэтажные перекрывающие устройства. Они в строительном деле используются в следующих вариантах:

  • по функциональному назначению: межэтажные перекрытия, чердачные, цокольные и подвальные разделяющие конструкции;

    Схема оборудования межэтажных перекрытий и полов

  • по материалу, из которого сделаны несущие балки: деревянные, металлические, железобетонные;
  • по конструктивному решению: балочные и безбалочные системы;
  • в свою очередь, сооружения без балок могут быть монолитные или такие, у которых несущую часть составляют отдельные плотно уложенные плиты.

У каждого вида есть свои преимущества и недостатки, влияющие на его выбор. Для индивидуального застройщика немаловажными являются следующие факторы:

  • срок службы перекрытия, существенно не отличающийся от времени эксплуатации всего здания;
  • способность выдерживать нагрузки этажа, перекрывать всю площадь между стенами;
  • продолжительность временных затрат, необходимых для монтажа;
  • денежные расходы как на все комплектующие, включая опоры и плиты, так и на установку конструкции.

Установленные плиты перекрытия в кирпичном здании

Если все виды перекрытий разместить по стоимостной шкале, то деревянное перекрытие в доме самое дешёвое, а самые дорогое – монолитное и сборномонолитное. Ведь на стоимость оказывает влияние не только материал, но и сложность монтажа, а также необходимость привлечения техники, специалистов высокой квалификации.

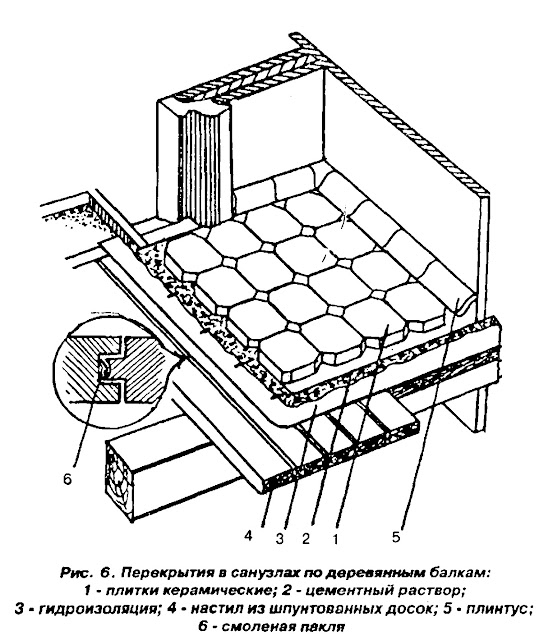

Перекрытия на балках из дерева

Владельцы будущих кирпичных домов в большинстве случаев выбирают деревянные перекрывающие конструкции. Вес их сравнительно небольшой, индивидуальному застройщику они обойдутся недорого, а их монтаж он может осуществить без использования специальной техники. К тому же дерево легко поддаётся обработке с использованием обычных плотницких инструментов.

Несущими элементами являются деревянные балки, обычно из лиственницы или сосны. Предварительно они обрабатываются различными антисептическими средствами, устраняющими гниение и повреждение дерева насекомыми-точильщиками.

При этом не следует забывать о покрытии древесины противопожарными растворами – антипиренами. Обязательным условием эксплуатации таких перекрытий является хорошая естественная вентиляция.

Наиболее популярны прямоугольные балки, толщина которых 15х10 см. Это, как правило, цельные или склеенные из высококачественных досок. Применение первых ограничено длиной пролёта, так как они обычно производятся длиной 5 м. А клеёный брус может достигать 15 м. Вместо него в качестве несущего элемента перекрытия можно использовать доски, сколоченные, поставленные на ребро. Некоторые застройщики предлагают клиентам оцилиндрованный брус или двутавры из дерева.

Установка межэтажных перекрытий из деревянных двутавров

Способы монтажа

Укладываются балки параллельно ширине здания. В строительной практике монтаж их возможен двумя способами. Первый – установка их концов на кирпичные столбики, расстояние между которыми не должно быть больше 2 м. По низу горизонтальных опор делается подшивка для пароизоляции и утеплителя, в качестве которого может использоваться пенопласт, опилки, шлак.

Какой бы материал ни был выбран для утепления, в его состав обязательно необходимо добавить цементный раствор и как следует перемешать. Но если это перекрытие устанавливается между вторым и первым этажами, то можно обойтись без утепляющего слоя. Сверху по балочной основе настилают пол, обычно досками из древесины.

Второй способ монтажа балок – это закладка, врубка их торцов. В процессе укладки кирпича делают соответствующие углубления для несущих опор. Предпочтительно, чтобы они не выводились наружу, а их устройство с улицы не должно быть заметным и указывать, что стены разделены этажами.

Вариант монтажа перекрытий из балок

Для чердачных перекрытий ниши размещают в шаге не более 1, 8 м, а для межэтажных – 1 м. Если на пол будут настилаться доски толщиной меньше 3-х см, то дистанция между опорами должна составить полметра.

Деревянные торцы балок в соприкосновении с кирпичом – самое слабое звено горизонтальной конструкции. Там может появляться конденсат, который вызывает гниения.

Поэтому концы опор следует с пяти сторон обернуть рубероидом в два, три слоя. Заполненные гнёзда уплотняют монтажной пеной. Для большей прочности балки на кирпичной стене можно закрепить анкерными болтами. Такое крепление обеспечивает большую устойчивость стен, разделённых этажами. Предварительно каждую установленную балку проверяют, чтобы она была строго горизонтальной, на едином уровне с другими. Для выравнивания под торец подкладывают какой-либо прочный не гниющий, не разрушающийся со временем материал.

Укрепляют их в таком порядке: сначала по краям пролёта, выравнивают их, а затем от них идут к середине. Если через обустроенный чердак и все этажи проходит труба отопления, то расстояние между ней и ближайшей опорой не должна быть меньше 38 см. Или же их разделяют негорючим асбестовым листом.

Начинку перекрытия составляют:

  • черепные бруски;
  • щит наката;
  • пароизоляционный материал, звукоизоляция;
  • утеплитель;
  • пол.

Перекрытия на металлических балках

Для них используются: двутавр, уголок, швеллер. Балки из них тонкие, но прочные и долговечные. Пространство между ними заполняют легкобетонные плиты или настилы из досок, а также гидроизоляция и штукатурка. Такая конструкция тяжелее деревянной, но в кирпичных малоэтажных домах применяют часто.

Схема устройства перекрытия на металлических балках

Здесь сказывается то её преимущество, что она не горит и не поддаётся никаким внешним воздействиям, кроме коррозии.

На балках из железобетона

Их застройщики обычно называют бетонными. В продажу поступают длиной от 3 метров до 7,5. Их укладывают на дистанции одна от другой 60–100 см. Для заполнения промежутка между ними используются легкобетонные плиты или пустотелые блоки. Наверх укладывают цементную стружку и покрывают её ламинатом или линолеумом. При монтаже такой конструкции не обойтись без грузоподъёмной техники.

Безбалочные

Это такое устройство перекрывающих конструкций, для которого балки не требуются. Их заменяют бетонные панели, монолитные или сборномонолитные перекрытия. Они не гниют, не горят, выдерживают большую нагрузку. Но толщина кирпичных стен для их укладки должна быть не менее 25 см.

Установка бетонных панелей перекрытия

Особенно на это следует обращать внимание при ремонте старых домов. Рассмотрим некоторые варианты перекрытий без использования балок.

На бетонных плитах

Используются многопустотные плиты, которые укладываются плотно, без зазоров. Их заказывают нужного размера соответственно длине пролёта. Если у застройщика они имеются в готовом виде, то кирпичный дом строят под их размер. Устанавливаются в кирпичных, панельных, блочных и перекрытия в газобетонных домах.

Главное, чтобы стены могли выдержать их немалый вес. Сверху должна быть ровная основа для чернового пола, а с обратной стороны на потолке – незаметные швы стыковок. Этому поспособствует хорошее оштукатуривание.

Монолитные

Устройство таких перегораживающих конструкций – дело сложное и трудоёмкое, требует много времени и денег. Его должны выполнять профессионалы, пользующиеся необходимой опалубкой и виброуплотнителями. Эти перекрытия заливают прямо на строительной площадке. В результате получают сплошные плиты из облегчённого бетона, толщина которых может быть от 8 до 20 см. Весь процесс заливки состоит из следующих этапов:

  • монтаж несущих балок и опалубки;
  • вязка арматурного каркаса;
  • заливка бетонного раствора.

Всю поверхность заливать бетоном необходимо за один сеанс. Важное достоинство такого перекрытия: отсутствие швов, нестыковок.

Подготовка к заливке монолитного перекрытия

В строительном деле иногда используется сборномонолитные конструкции. Когда между бетонными балками уже уложены пустотелые плиты, поверх их кладут арматурную сетку и всю площадь заливают бетонным раствором. Устройство таких межэтажных перегородок позволяют использовать различные архитектурные формы.

При очень широких пролётах тяжёлые плиты требуют дополнительных опор.


Они для межэтажных и чердачных конструкций вряд ли подойдут, но в цокольном этаже и подвальных помещениях дома, где нужна высокая прочность и долговечность, монолитное перекрытие может пригодиться. На его ровной поверхности без щелей и нестыковок очень удобно выполнять финишную отделку пола первого этажа. Однако понадобится увеличить слой его теплоизоляции.

Какие перекрытия ни были в доме, главное, чтобы они обеспечивали надёжность здания и комфортное проживание его обитателей.

Деревянные перекрытия между этажами в кирпичном доме и их толщина

По завершению работ по укладке кладки и установке кровли, перед владельцем стоит не менее ответственное задание – проложить перекрытия между этажами в кирпичном доме. Для достижения этой цели может быть использовано несколько разных материалов – дерево, готовые железобетонные конструкции или самостоятельная заливка на армирующий слой. Чаще всего, для частных домов используют именно первый вариант. Объяснений этому есть несколько. Несмотря на более длительный срок эксплуатации, негорючесть бетона, он обладает высоким показателем массы.

Такая нагрузка не всегда приемлема для кирпичного дома. Деревянные перекрытия между этажами, подвалом и жилой частью дома, либо чердачное перекрытие сделать гораздо легче, дешевле и быстрее.

Содержание статьи

Требования к материалу для межэтажных перекрытий

Для создания перекрытия между этажами используют качественные материалы. Они отличаются в зависимости от назначения. К примеру, деревянные балки для разграничения пространства между чердаком и домом могут быть немного тоньше, ведь нагрузка, которую им необходимо выдерживать, не столь высока. Однако разные виды перекрытия между этажами требуют различных дополнительных прослоек (пароизоляция, гидроизоляция, шумоизоляция, теплоизоляция).

Балки должны быть из дерева лиственных и хвойных пород, они могут быть из бревен, бруса разного сечения, досок, клееного бруса. Основные балки (несущие) должны иметь подходящие габариты (толщина от 75 до 200 мм, и высота от 100 до 220 мм. Обрешетка выполняется более тонким материалом. Если для перекрытия используют материал с высотой более 150 мм, то по его длине необходимо устанавливать распорки, с шагом в полметра между ними. Такая мера поможет предотвратить деформацию перекрытия под воздействием влаги и температурных колебаний.

В связи с тем, что древесина относится к легковоспламеняющемуся и очень горючему материалу в целях безопасности, все деревянные элементы необходимо обрабатывать пропиткой, которая защитит ее не только от вредителей и влаги, но и от возгорания.

Технология создания этажей в кирпичном доме

Монтаж межэтажных перекрытий правильно начинать от края, но не вплотную к стене, а, сделав небольшой отступ 30-40 см. Чтобы избежать прогиба конструкции из-за чрезмерной длины балки, их располагают по короткому пролету. Еще одним важным нюансом есть закрепление материала только на несущую стену. Тонкие перестежки имеют недостаточную толщину и прочность, и они не выдержат такой вес. Закрепление балки в стене предполагает предварительное создание отверстия на глубину 15-20 см. Сами же деревянные балки, используемые для перекрытия, нужно на краях срезать под углом 60 градусов.

Древесину нужно обработать антисептиком, и водоотталкивающим средством (по кругу, но не сам срез), площадь обработки распространяется на длину 30-40 см. Гидроизоляцию можно делать либо специальными составами, либо обмотать балку рубероидом, пленкой. В углубления дополнительно вкладывают обработанные деревянные дощечки, длиной чуть более самой ниши. Когда перемычка посажена на место, в образовавшиеся пустоты вкалывают слой минеральной ваты, чтобы предотвратить попадание холодного воздуха. Также, по технологии, периодически следует укреплять балки анкерами. Достаточно будет проделывать такую процедуру с каждым третьим элементом. Отслеживание сохранения уровня, если устанавливаются деревянные перекрытия между этажами в доме, происходит при помощи натянутого шнурка, более точные данные получают, используя длинный уровень. Следует не делать слишком широкого шага между деталями конструкции (не более полутора метров).

Сращивание балок

Случается, что балки не хватает на весь пролет помещения. В таком случае, нужно выполнить сращивание (соединение в длину), сплачивание (соединение балок между собой по ширине) или вязку (угловое совмещение) двух балок. Чаще всего, не хватает именно длины, тогда существует несколько вариантов по сращиванию перемычки:

  1. Способ внакладку — самый простой и поэтому применяется повсеместно. Для этого балки спиливают под углом и скрепляют между собой хомутом, болтами, пластинами или скобами.
  2. Способ впритык также есть одним из наиболее популярных. Он предполагает расположение балок слегка внахлест и упор на внутреннюю стену.

Такие варианты, как скрепление в замок, с шипом или вилкой трудоемкие, требуют навыков и умения в их выполнении. Нужно вырезать в балках пазы и выступы, которые надежно закрепят между собой элементы. Несмотря на сложность, когда действительно есть возможность выполнения таких способов, лучше использовать в доме именно их.

Как можно усилить конструкцию балочного перекрытия

Иногда перекрытия нуждаются в дополнительном усилении. Выполняют эту меру несколькими способами:

  1. Устройство дополнительных балок (бывает продольное или перекрестное). В последнем случае, вся конструкция деревянного перекрытия опирается на стены по периметру, благодаря чему нагрузка распределяется однородно и равномерно.
  2. Укрепление балок металлическими уголками сбоку перекладины.

Также, можно использовать деревянные накладки из обрезных досок, их толщина поможет увеличить поперечное сечение балок.

Утепление и пароизоляция

После создания основной балочной системы, необходимо выполнить работу по заполнению пространства перекрытия. Между этажами нет нужды вкладывать гидроизоляцию, однако пароизоляционный слой должен присутствовать с двух сторон. Для достижения наилучшей шумоизоляции, принято использовать в качестве прослойки минвату или керамзит. Они обладают нужными звукопоглощающими качествами, служат хорошим слоем для сохранения тепла, выполняя тем самым несколько функций.

Иногда, создают двойное перекрытие, образовавшаяся пустота заполняется утеплителем, но такой вариант, несмотря на качество, не очень распространен, в связи с его дороговизной и дополнительными трудовыми затратами.

Настил производят перекрытия из разных материалов. Для этих целей можно использовать доску, утолщенную фанеру или ОСБ-плиту. Эти варианты являются «черновыми» и требуют дальнейшей обработки. На втором этаже, на полу, поверх кладут финишное покрытие (ламинат, паркет, линолеум) в таком случае слой пароизоляции располагается между перекрытием и чистовым слоем. Варианты закрепления настила существуют разные. Можно использовать сплошную доску, в виде наката, или щиты, прикрепленные к балкам при помощи черепного бруска. Закрепление бруска происходит сбоку балки, и доски, сбитые заранее щитами, прибиваются к нему. Необходимо выбирать такую доску, чтобы ее толщина сравнялась с уровнем нижней плоскости балки.

Достоинства и недостатки использования дерева для межэтажного перекрытия

Деревянное межэтажное перекрытие имеет свои плюсы и минусы. Положительные стороны заключаются в простоте монтажа, доступности материалов, экологичности, дерево прекрасный дышащий материал, имеет хорошую способность удерживать тепло, привлекательный внешний вид.

Древесина подвержена воздействию различных микроорганизмов, если дом длительное время не поддерживался в должном состоянии, она может прогнивать и трухляветь. Некачественный материал дает деформацию, искривления и расхождения, это провоцирует скрип полов, их нервность. В случае неправильного закрепления некоторые элементы могут играть, колебаться при сильных нагрузках.

Похожие статьи

Перекрытия в кирпичных домах, обзор типов перекрытий

Перекрытия в кирпичном доме могут выполнять три функции: разделять дом на два этажа, служить надежной основой для кровельной конструкции или же перекрывать цокольный этаж. Согласно этому на строительном сленге они делятся на чердачные и межэтажные конструкции.

Конструктивные особенности

В этом плане перекрытия делятся на два вида:

  • Балочные. Собираются из несущих частей и заполнителей.
  • Безбалочные. Состоят из однородных материалов.

Перекрытия балочные

В этом варианте конструкция собирается из отдельных элементов (металлических, железобетонных, деревянных), расположенных на равном расстоянии друг от друга, на возведенной по крышу стене или фундаменте здания. В частном, одноэтажном домостроении популярны перекрытия из бруса. Он легче и не оказывает сильной нагрузки на стены. Но для них есть определенные нормативы, ограничивающие их использование в габаритных комнатах. В междуэтажном пролете, деревянный брус допускается к укладке, если ширина комнат не превышает 5 метров, для чердачных перекрытий не более 6 м. Металлический швеллер используется практически в любых вариантах.

Деревянные балки выполняются из хвойных пород или лиственницы. С верхней стороны организуется настил, дополнительно выполняющий функцию пола. В конструкцию балочного перекрытия помимо основных элементов, входят накаты и утеплитель. Чтобы со временем балки не прогнулись, а это может произойти даже при соблюдении нормативов, их рекомендуется укладывать на определенном расстоянии. Сечение подбирается исходя из несущей нагрузки, оказываемой на нее кровельной конструкцией дома.

Преимущества и недостатки балочных перекрытий

Выделяет этот тип, простота сборки. Его очень легко смонтировать на любой конструкции, без привлечения спецтехники. Благодаря этому снижается и полная стоимость работ,
относительно материала.

При использовании деревянных балок, минусом будет ограниченность по использованию в домах с большими комнатами, повышенная огнеопасность, и возможность заражения плесенью или грибком, что решается обработкой антисептиками. Этих неприятностей не будет при укладке металлического швеллера, но все же он отличается весом и работа с ним требует если не найма спецтехники, то использования самодельных подъемных устройств.

Безбалочный тип

Такие перекрытия изготавливаются из плит, панелей и схожих однородных элементов, уложенных вплотную друг к другу. Одновременно служат несущими конструкциями и ограждающими элементами. Технология исполнения делит безбалочные перекрытия на три вида:

  • сборные;
  • монолитные;
  • сборно-монолитные.

Сборные

Этот тип наиболее популярен в кирпичном домостроении. Монтируется из железобетонных плит, полых или пустотелых, в зависимости от сложности строения. Размеры подбираются согласно ширине пролета, и есть возможность изготовления
единого перекрытия. Если требуется закрыть большой пролет, стыкуются две или три плиты, с заделкой швов герметиками и раствором.

Сборные перекрытия из железобетонных плит, не подвержены коррозии, прочны и способны выдержать нагрузку свыше 200 кг на 1 м2. Из недостатков выделяется высокий вес и невозможность монтажа без использования крана или подъемника.

Монолитные перекрытия

Изготавливается по типу опалубки. Монолитные конструкции перекрытий – это сплошные залитые бетоном плиты, толщиной не менее 12 см. В работе используется состав марки М200. Опорой служат несущие стены, а вес залитого перекрытия на 1/м2, равен 470-500 кг. Как и в заливке ленточного фундамента монолитные перекрытия предварительно армируются для прочности.

Из достоинств можно выделить отсутствие необходимости найма погрузочной техники, полностью ручная работа, обеспечивающая надежность и высокое качество перекрытия, без заделки швов и дополнительного выравнивания. Можно выделить и возможность различных архитектурных решений. Монолитное перекрытие удобно обустраивать в домах со сложными формами (угловыми или округлыми стенами), где применение балочного или плитного варианта не очень удобно и требует дополнительных отделочных работ.

Из недостатков отмечается сложность подготовки опалубки. Можно заливать частями, но в этом случае придется дополнительно выравнивать переходы, и соответственно увеличиваются временные рамки.

Сборно-монолитные

Комбинирование плит с заливкой опалубки. Этот способ упрощает работу по обустройству перекрытия в геометрически сложных помещениях. Хорошая альтернатива монолитной конструкции. Используя этот вариант, необходимо соблюдать технику безопасности. Где допустимо укладываются плиты, а сложные архитектурные переходы заливаются бетоном. Здесь и кроется опасность. Необходимо проработать соединение с армированием плиты и монолита. При естественной осадке дома, соединение может треснуть и деформироваться. Армирование не допустит этого, и перекрытие будет соответствовать технологическим нормам.

Из преимуществ этого способа выделяется возможность работы на сложных архитектурных объектах, а недостатки только в сложности комбинирования и необходимости прокладки опалубки.

Любой тип перекрытия может использоваться в кирпичном домостроении. Ограничения затрагивают только балочный способ, ограничивающий свободу действий относительно габаритных помещений.

особенности монтажа, какой вид выбрать

Общее описание

Величина полезной нагрузки на квадратный метр будет зависеть от назначения помещения и характера оборудования. Если речь идет о чердачном перекрытии, то данное значение не больше 105 килограммов на квадратный метр. Для межэтажного перекрытия цокольного этажа данное значение увеличивается до 210 килограмм на квадратный метр. Перекрытия между этажами в частном доме должны быть прочными, под воздействием нагрузок они не должны перегибаться, допустимая величина перегиба для чердачных перекрытий составляет 1/200, тогда как в случае с пролетами между этажами это значение должно быть равно 1/250.

Какой толщины должна быть монолитная плита перекрытия в многоэтажном доме?

Монолитное перекрытие представляет собой сплошную железобетонную конструкцию, изготавливаемую и армированную на стройплощадке. Они применяются в случае, когда будут возлагаться существенные нагрузки, особенно в многоэтажных строениях. Частное строительство предполагает меньшие затраты на монтаж и задействование строительной спецтехники, так как выполнение некоторых или всех этапов можно проводить самостоятельно.

Факторы, влияющие на толщину конструкции

Технология достаточно трудоемкая, поэтому проведение расчетов рекомендуется доверить опытным специалистам. По готовым параметрам начинается сборка опалубок, армирование и заливка бетона. Основным размерным показателем является толщина монолита. В процессе эксплуатации он воспринимает огромное количество постоянных и временных нагрузок, поэтому следует выбирать такие размеры, чтобы он смог их выдержать без деформаций.

Основными усилиями в гражданских или промышленных многоэтажных домах могут выступать вышележащие конструкции, мебель, люди, оборудование или техника. Перекрытия взаимодействует с поперечными и продольными стенами, за счет чего обеспечивается пространственная жесткость и устойчивость всего сооружения. В расчет включаются абсолютно все нагрузки и сочетания в максимальном значении.

Разновидности плитных систем

Существует несколько видов, соединенных между собой в единое монолитное перекрытие:

  • Балочная. Данный тип имеет ригели, расположенные поперек дома или крест-накрест.
  • Безбалочная. Выступающие ребра отсутствуют, а плиты укладываются непосредственно на несущие стены.

На практике рекомендуется использовать первый вариант с поперечным расположением ригелей. Однако окончательное решение принимается с учетом таких факторов, как: назначение, направление технологических потоков, технология устройства каркаса жесткости, метод размещения нагрузок. При правильном распределении усилий от крупногабаритного оборудования или мебели нагрузки будут распространяться равномерно.

1. Ребристые.

Главные и второстепенные балки, а также перекрытие представляют целую конструкцию. Основные балки опираются на стены и имеют продольное или поперечное направление. Расстояние между ними может составлять 6-8 м, а высота – 1/8-1/15 от этой величины. Второстепенные длиной до 7 м устраиваются с шагом 1,5-3 м. В зависимости от пролета рассчитывается толщина плиты, она должна равняться не менее 60 мм. При наличии серьезных нагрузок может увеличиться до 120 мм.

Перекрытия между этажами в частных домах работают в коротком направлении с опиранием на ригели. Иногда для экономии средств на материалы вместо опорных балок используют технологию заливки по профнастилу. Все балочные конструкции имеют одинаковую высоту, а плиты опираются по всему контуру. Пролет балок в частном строительстве равняется 4-6 м. В промышленных сооружениях в зависимости от назначения наиболее экономичной является балочная система.

2. Безбалочные.

Данный тип характеризуется одной сплошной плитой, опирающейся на колонны или несущие стены здания. Устройство опалубки для ее изготовления осуществляется гораздо проще, а высота перекрытия и пола верхнего этажа увеличивается на 100-400 мм.

Гладкий потолок выглядит более эстетично, а монолитные капители можно изготавливать в различных архитектурных вариациях.

Толщина принимается в соотношении 1/30-1/35 величины наибольшего пролета. Безбалочная система позволяет перекрывать объем с экономической выгодой, так как исключаются затраты на устройство балочных конструкций. Однако это возможно, если пролет составляет не более 6 м, а сетка колонн имеет квадратное расположение в плане. При этом нагрузка на монолит должна распределяться равномерно по всей площади.

Частные застройщики отдают предпочтение именно такому типу, так как скорость возведения дома, а также финансовые затраты существенно снижаются. К тому же увеличивается фактическая площадь помещений без образования мертвых зон.

Автор: Валентин Токарев

Статьи по теме:
Из чего лучше построить дом — кирпич, панели или монолит?

Технология производства арболита, состав и пропорции на кубометр

Листы из асбестоцемента — виды, размеры и цены

Основные требования, предъявляемые к перекрытиям

В процессе строительства перекрытий следует обеспечить достаточную степень шумоизоляции, величина устанавливается нормами при проектировании. Для этого следует закрывать щели в местах стыковки материала, только в этом случае звуки из соседних помещений будут распространяться минимально. Перекрытия, которые разделяют помещения с определенной разницей температур, должны соответствовать требованиям теплозащиты. Это указывает на необходимость использования дополнительного слоя теплоизоляции. Какая бы то ни было конструкция, особенно выполненная из древесины, не способна противостоять длительному воздействию огня. Следует помнить о том, что каждый материал характеризуется определенным значением предела огнестойкости. Для железобетонных перекрытий оно составляет 60 минут, если же конструкция изготовлена из древесины с засыпкой, а снизу имеет оштукатуренную поверхность, то противостояние огню будет длится 45 минут. Деревянные перекрытия, которые защищены слоем штукатурки, способны противостоять пламени примерно 15 минут. При наличии деревянных перекрытий, которые в процессе обустройства не были защищены несгораемыми материалами, следует учитывать, что их предел огнестойкости еще меньше.

Межэтажные перекрытия для загородного дома

Перекрытие частного дома представляет собой горизонтальный строительный элемент, разделяющий строение по высоте. Он одновременно является полом верхнего этажа и принимает на себя его нагрузку вместе с обстановкой и людьми. Перекрытия обеспечивают сооружению необходимую жесткость, поэтому к их устройству относятся очень требовательно. Конструкции, отделяющие жилые этажи от чердачных и подвальных помещений, выполняют также функцию энергосбережения. Какое лучше выбрать перекрытие для частного дома из пеноблоков? Как смонтировать его своими руками? Разберемся с вопросами вместе.

Оглавление:

Виды перекрытий

По техническому решению междуэтажные своды условно разделяют на 2 группы:

  • монолитные – перекрытия, выполненные из однородных элементов;
  • сборные – конструкции из балок и заполнения.

В производстве монолитных сооружений используется бетон, который заливают в опалубки прямо на месте строительства. Толщина плит должна быть не менее 150 мм. Такие перекрытия отличаются прочностью и высокой несущей способностью. Кроме того, им можно задавать произвольные геометрические формы.

Несущей частью сборных вариантов являются балки. Они бывают деревянные, металлические, железобетонные. Балки равномерно распределяют по верхней части этажа. Между ними укладывают элементы заполнения, которые служат ограждением.

1. Перекрытия из деревянных балок.

Это наиболее популярный вариант материала для строительства деревянных и каркасных сооружений. Основу перекрытий составляет клееный брус из древесины хвойных и лиственных пород. Он отличается малым весом, простым монтажом и невысокой стоимостью. Вся конструкция состоит из деревянных балок, утеплителя, наката и пола. Ее допустимо использовать в помещениях шириной до 5 метров. Недостатком древесного каркаса является повышенная огнеопасность, а также вероятность загнивания и поражения жуками-вредителями.

2. Металлические перекрытия.

В качестве несущей основы выбирают швеллеры № 12-36 и выше. Для предотвращения коррозии их покрывают грунтом. Сверху укладывают деревянные лаги, а образовавшиеся пустоты заполняют утепляющими материалами со звукоизоляцией. Для этого хорошо подходят деревянные щиты, накаты, вставки из легкого бетона. В отличие от деревянных, такие перекрытия более надежные и долговечные. У них меньше толщина, что экономит жилое пространство. Большим минусом металлических вариантов является сложность монтажа, поэтому в частных домах из пенобетона они встречаются редко.

3. Перекрытия из железобетонных балок.

Изделия изготавливают на заводе промышленным способом. Это наиболее популярный вариант, применяемый в строительстве коттеджей. Конструкцию составляют балки из прокатного профиля и пустотелые ж/б плиты толщиной от 90 мм. Межэтажные перекрытия имеют размеры 1,3-7,5 м в длину и 1-1,5 м в ширину.

Плюсы:

  • быстрый монтаж;
  • высокая несущая способность;
  • хорошая термо- и звукоизоляция;
  • приемлемая цена.

К минусам относится необходимость привлечения спецтехники при монтаже. Массивность конструкций требует дополнительного усиления стен в виде армированной обвязки. Кроме того, готовые ж/б плиты имеют фиксированные размеры, что ограничивает архитектурные возможности частного дома.

Требования к перекрытиям

Плиты, разделяющие этажи, должны обладать прочностью, достаточной для того, чтобы выдержать собственную и полезную массы (люди, мебель, бытовая техника, предметы интерьера). Размер полезной нагрузки на квадрат площади перекрытия определяется в зависимости от назначения помещения и характера находящихся в нем объектов. Так, для межэтажных перекрытий допустимый показатель составляет не более 210 кг/м2. Больше информации о перекрытиях разных типов можно найти здесь.

Плита должна обладать хорошей жесткостью, которая не позволит давать прогибов под воздействием нагрузок. Допустимая толщина перекрытий между жилыми этажами должна составлять не более 1/250 части от размеров пролета.

Для обеспечения надежной звукоизоляции все щели в местах стыковки строительных элементов тщательно закрывают. Любое перекрытие не может противостоять сильному и долгому горению. Для каждого вида материала рассчитано предельное время огнестойкости:

  • 60 мин – плиты ж/б;
  • 45 мин – деревянные конструкции с засыпкой и штукатуркой на нижней поверхности;
  • 15 мин – перекрытия из древесины со штукатуркой;
  • менее 15 мин – деревянные балки, не защищенные огнеупорными материалами.

Перекрытия, которые отделяют жилые комнаты от холодного чердака или подвала, нуждаются в дополнительной термоизоляции.

Укладка ж/б перекрытия в частном доме из пеноблоков своими руками

Железобетонные плиты являются прочным и надежным основанием для строений из ячеистых материалов. Вместе с тем они обладают большой массой, которую необходимо учитывать при кладочных работах. Чтобы вес перекрытия распределялся по этажу равномерно и не нарушал целостность стен, лучше сделать дополнительное устройство в виде усиливающего пояса.

Вариант I:

  • По периметру стены коттеджа смонтировать бетонную ленту размером 150×250 мм. Ее армируют стальным прутком диаметром 10-12 мм и заливают бетоном марки М200.
  • Плиту перекрытия уложить на застывший монолитный пояс, оставляя зазор между торцом и стеной в 10-20 мм.
  • Закрепить на плитах листы экструдированного пенополистирола толщиной 50 мм. Это поможет ликвидировать мостики холода.

Утепление перекрытия и армирующего пояса не представляется сложным процессом. Поэтому в целях экономии эту работу можно сделать самому.

Вариант II:

  • Усилить арматурой стеновые блоки. Для этого по периметру помещения нужно проштробить глубокие пазы, заложить в них арматурные прутки и закрепить цементным раствором.
  • Сделать распределительную ленту из обожженного кирпича, расположив ее над арматурой. Она состоит из трех рядов, прослоенных кладочной сеткой.

Перекрытие первого этажа должно заходить вглубь стены на 130-140 мм с соблюдением температурного зазора в 10-20 мм. Такое расположение обеспечивает устойчивость и жесткость строительной конструкции. Кладка из кирпича является наиболее популярным видом распределяющего пояса. Для его устройства не требуется сооружение опалубки и арматурного каркаса, что значительно облегчает и удешевляет работы.

Технология монтажа деревянного перекрытия между этажами

По мнению строительных экспертов, брус является предпочтительным вариантом для частного дома высотой 1-3 этажа из легких ячеистых блоков. Масса деревянного перекрытия намного меньше железобетонного аналога. Она оказывает пониженное давление на несущие стены, поэтому по конструкции выглядит проще.

  • Перед укладкой перекрытия соорудить армированный пояс по периметру стен. Для этого через каждые 150 мм вкрутить в пеноблоки стальные прутки и закрепить их цементным раствором.
  • Деревянные лаги лучше покрыть специальным защитным составом. Это предохранит древесину от грибка, плесени и увеличит срок ее эксплуатации.
  • На концах балок, которые будут опираться на стены коттеджа, сделать запил торцевой части под углом 60 градусов. После хорошо обернуть слоем рубероида.
  • В углублении стены закрепить минеральный утеплитель со звукоизоляцией толщиной 50 мм.
  • Заложить деревянные лаги в стену на глубину 140-150 мм. Между утеплителем и торцом балки лучше оставить зазор в 20 мм на случай температурного расширения.

Деревянное перекрытие вместе с транспортировкой и установкой обходится намного дешевле, чем ж/б конструкция. К тому же многие работы по монтажу можно провести самостоятельно.

Советы специалистов

  • В устройстве коттеджей из пеноблоков не обойтись без арматурных стержней, закрепленных анкерами. Самая большая длина прутка (75 мм и выше) требуется для железобетонных плит.
  • В сборных вариантах перекрытий для соединения элементов используют шлак и бетонную стяжку.
  • Технологической особенностью ячеистого бетона является его относительная мягкость. Поэтому межэтажные перекрытия из железобетонных балок нельзя укладывать непосредственно на пеноблоки. Массивные плиты монтируют на армированный пояс из тяжелого бетона или силикатного кирпича.
  • Устройство железобетонного обвязочного контура по периметру перекрытия усиливает жесткость и прочность конструкции. При ширине сечения в 100 мм его высота должна соответствовать толщине плиты.
  • Перекрытия между этажами укладывают только на основные несущие стены. Внутренние перегородки лучше сделать немного ниже.

stroitel-lab. ru

Особенности строительства перекрытий из деревянных балок

При строительстве частных домов в большинстве случаев используются балочные перекрытия из древесины. Для балок при этом есть ограничения по ширине пролета, их можно использовать для чердачных перекрытий или межэтажных конструкций, при которых ширина пролета должна составить 5 метров. Такие изделия выполняются из хвойных или лиственных пород древесины, а на верхней стороне выполняется настил, который является полом. Конструкция такого перекрытия предусматривает наличие балок, наката, пола и теплоизоляционного материала.

Если вы решили выстроить перекрытия между этажами в частном доме своими руками на основе деревянных балок, то должны знать, о том, что дом при этом может иметь прямоугольный план. Перекрывать пролеты при этом необходимо по направлению вдоль короткой стены. Для того чтобы под собственным весом перекрытие не прогибалось, его элементы укладывают на определенном расстоянии. При необходимости соорудить перекрытие размером в 3×4 метра следует использовать балки 6×20, которые укладываются по 3-метровой стене. Если перекрытие межэтажное, то балки должны быть удалены друг от друга на 1,25 метра, в случае с чердачным перекрытием расстояние увеличивается до 1,85 метра. Это указывает на то, что при увеличении ширины пролета расстояние между балками становится больше.

Особенности, преимущества и недостатки перекрытий из дерева

Деревянные конструкции устраиваются по балкам, которые также выбираются из этого материала. Чаще всего они используется в небольших малоэтажных домах.

Балки могут быть изготовлены из:

  • досок, толщина которых составляет от 3,8 до 5 см;
  • бруса, толщина которого составляет от 7,5 см до 17,5 см;
  • бревен;
  • проклеенного бруса;
  • клееных балок (деревянного двутавра).

Такой вид перекрытия по балкам обладает следующими преимуществами:

  • его достаточно легко сделать и смонтировать;
  • обладает хорошими теплоизоляционными свойствами;
  • дерево является экологически чистым материалом, что гарантирует отсутствие в доме вредного воздействия на организм человека;
  • можно использовать в домах, которые стоят на легком фундаменте, поскольку перекрытия не будут давать большой дополнительной нагрузки;
  • доступность.

В то же время, необходимо помнить и о недостатках данной конструкции:

  • перекрытия из дерева по балкам имеют не такую высокую прочность, как железобетонные;
  • нуждается в дополнительной обработке антипиренами – благодаря этому деревянное покрытие будет не горючим;
  • без обработки антисептиком, деревянное покрытие по балкам может быть поражено грибком, насекомыми-вредителями или плесенью;
  • из-за сырости, колебаний температур, влажности и нагрузок присутствует риск образования деформации деревянного перекрытия.

Основные этапы при монтаже перекрытия из дерева

Данный вид перекрытия устанавливается по балкам. Так что, первый шаг в технологической схеме устройства – это установка балок. Устройство этих элементов в доме происходит согласно следующей инструкции:

  • Первоначальной задачей стоит обработка древесины антисептиком. В противном случае, они будут со временем гнить, и перекрытие по деревянным балкам будет неустойчивым.
  • Концы балок срезаются по углом от 60 до 80 градусов. Помимо антисептика, они также просмаливаются.
  • Далее концы балок должны быть обернуты рубероидом.
  • В стене должны быть подготовлены ниши, глубина которых должна составлять от 15 см. В них укладываются балки. При этом зазор между стеной и балкой должен составлять от 3 до 5 см. После установки балки, он заполняется минеральной ватой.

Важно!Расстояние между балками должно быть от 0,6 м до 1,5 м. Также нужно соблюдать пропорцию, в которой толщина балки должна быть не меньше, чем 1/24 часть длины самой балки.

Устройство необходимо начинать с самых крайних элементов. После того, как все они будут установлены, необходимо чтобы по балкам был одинаковый горизонтальный уровень.

В некоторых случаях, необходимо позаботиться об обеспечении большей жесткости. Для этого обычно прибегают к стальным креплениям – анкерам, скобам либо пластинам. Если анкера и пластины используются крайне редко, то скобы можно встретить достаточно часто в деревянных домах.

После завершения этих этапов, можно приступать к устройству перекрытия по балкам. В качестве настила обычно выступают листы фанеры, строганные доски либо панели OSB. Но это далеко не единственный элемент. Пирог перекрытия состоит из чернового пола, изоляции (ветро-, тепло-, гидро-), небольшого воздушного зазора и половой доски. Пирог: от верхних слоев к нижним слоям (наглядный пример):

  1. Ламинат.
  2. Подложка под ламинат.
  3. Плиты ОСП.
  4. Доска с характеристиками 50х100.
  5. Утеплитель толщиной 20 см.
  6. Брус 70х195 мм.
  7. Брус 20х20 см.
  8. Защита от ветра.
  9. Доска 25х100.

Пирог, а точнее его слои, могут немного изменяться в зависимости от конструктивных решений. В зависимости от того, какая плита используется в качестве чернового пола, рекомендуется либо покрыть финишным покрытием и класть плитку, линолеум или другое покрытие. В том случае, если сверху в качестве чернового пола выступают струганные доски, их можно покрыть лакокрасочным составом и больше ничего не укладывать.

Рекомендации от специалистов по работе с конструкциями из древесины

В том случае, если необходимо устройство перекрытия из древесины по балкам, специалисты рекомендуют придерживаться некоторых советов. Среди которых:

  • Устраивать перекрытия нужно только в тех местах, где это действительно необходимо. Излишние конструкции в декоративных или других целях будут лишь давать дополнительную нагрузку на фундамент.
  • Все элементы из дерева должны быть обработаны специальными антисептиками и защитным составом от возгорания.
  • Прежде, чем вставлять балки в бетонные или кирпичные выемки в стене, их предварительно нужно обработать специальными составами. После этого они оборачиваются рубероидом и только затем вставляются в выемки.
  • Если рядом с балками проходит дымоход, нужно помнить, что минимальное расстояние между ними должно быть не менее 25 см.

Делаем деревянное перекрытие

Технология проведения работ

Если вами будут укладываться перекрытия между этажами в частном доме из дерева, то первоначально элементы обрабатываются антисептиком. При их опирании на бетонную или каменную стену концы оборачиваются двумя слоями рубероида, а балка заводится в подготовленное гнездо. При этом элемент не должен доходить до задней стенки на 3 сантиметра, конец балки следует сделать скошенным. Оставшееся свободное пространство заполняется теплоизоляцией, заменить которую можно монтажной пеной.

На боковые грани балок укрепляются бруски 4×4 или 5×5, которые носят название черепных. На бруски фиксируется накат из деревянных щитов. Пластины наката плотно прижимаются друг к другу, их крепят к черепному бруску с помощью саморезов. Когда выполняются перекрытия между этажами в частном доме, фото рекомендуется рассмотреть заранее. Это позволит вам понять, что конструкция предусматривает необходимость укладки изоляции. Она будет выполнять роль шумопоглотительного слоя, а в чердачном перекрытии – функцию теплоизоляции. В качестве материала можно использовать пенопласт, керамзит, опилки, минеральную вату, стружку, солому, а также древесную листву. После фиксации наката поверх укладывается теплоизоляция. Между балками сначала следует застелить слой толя, пароизоляционной пленки или пергамина, загибая материал на пять сантиметров на балки. После наступает черед укладки слоя теплоизоляции.

Виды перекрытия с точки зрения конструктива

В строительстве существует множество вариантов конструктивного исполнения перекрытия, но, тем не менее, их можно разделить на две основные группы, это с использование балок и безбалочные.

Перекрытия без применения балок

В свою очередь по технологии исполнения перекрытия без балок могут быть

  • Сборными
  • Монолитными
  • Комбинированными

В качестве сборных элементов безбалочного перекрытия в частном домостроении используются многопустотные железобетонные плиты. В основном их применяют на уровне подвальных и цокольных этажей. Несомненно, это самый простой и быстрый способ монтажа, но одновременно и дорогостоящий. При всех плюсах, высокая степень заводской готовности, простая сборка и ровная потолочная поверхность, не требующая дополнительных отделочных работ и высокая влагоустойчивость, стоит отметить и некоторые минусы. К ним можно отнести сравнительно высокую цену, необходимость специальной техники на время транспортировки и монтажа и высокий коэффициент запаса по прочности, который не всегда уместен при строительстве частного дома. В основном предлагают стандартные плиты с нагрузкой 8000 кг/м2(при необходимом минимуме 200 кг/м2). Впрочем, все эти нюансы мало останавливают застройщиков и для перекрытия подвальных помещений очень часто используются данный строительный материал. Если вы решили остановить свой выбор на железобетонных плитах, то стоит знать, помимо предлагаемой нагрузки 800 кг/м2, в нормативных документах предусмотрено производство плит с нагрузкой 400 кг/м2 и 600 кг/м2, поэтому не всегда целесообразно переплачивать за излишнюю прочность. Не лишним будет знать, что существует классическая пустотка (ПК) и многопустотные плиты стендового формования (ПБ). Так же стоит учесть некоторые ограничения, которые накладывает длина плит, ее максимальное значение не может превышать 8890 мм, хотя в этом диапазоне технологией предусмотрен абсолютно любой типоразмер.

Довольно часто при строительстве собственного дома застройщики используют технологию монолитного перекрытия. Несмотря на то, что трудоемкость работ увеличивается в разы (сборка опалубки, армирование, бетонирование и т.д.), все компенсируется сравнительно не высокой себестоимостью готового перекрытия и возможностью обойтись без привлечения дорогостоящей техники. К преимуществам можно отнести и использование в процессе приготовление бетона компонентов, которые влияют на его качественные характеристики. Так, применение воздухововлекающих добавок или пористых наполнителей, снижают расход материалов на 1 м3 и его плотность, позволяет снизить общие затраты и повысить теплотехнические свойства перекрытия. Отсутствие швов в монолитном строительстве, исключает наличие мостиков холода и образование конденсата.

Некоторые застройщики к недостаткам данного вида монтажа относят необходимость технологического перерыва в работе для того чтобы бетон смог набрать прочность. Очень часто на форумах фигурирует цифра 28 суток. Да, действительно, для 100 % – ного созревания бетона необходим данный период, но он служит только для контроля и не имеет ничего общего с распалубочной прочностью. В теплое время года, достаточно 70 % – ной прочности, которая набирается за первые 3 – 5 суток (при условии соблюдения рецептуры), после чего ведение работ может быть продолжено без ущерба для конструкции.

В продолжение вышесказанного, можно добавить, что широкое распространение сейчас получила несъемная опалубка, которая проста в сборке и после монтажа становится частью перекрытия. Несущими элементами опалубки являются металокаркасы из арматурной стали. Сама опалубка собирается из модулей в виде термоблоков. Пазы, расположенные в боковой горизонтальной плоскости, обеспечивают идеальное примыкание деталей со стороны заливки бетона, а с внутренней стороны в результате образуется совершенно ровная поверхность.

Комбинированный вид перекрытия вобрал в себя все преимущества сборной и монолитной технологий. Идея его заключается в том, в качестве опорных элементов используются балки, это могут быть и пространственные каркасы из арматурной стали и швеллера. На них путем нанизывания устанавливаются облегченные блоки, они могут быть выполнены из различных материалов, начиная с неопора и заканчивая пустотными керамическими блоками. Благодаря тому, что конструкция наборная, ее длина не регламентирована и будет зависеть только от ширины пролета, но не более 12 метров. После установки комплектующих, вся конструкция заливается сверху определенным слоем бетона, после чего монтаж перекрытия можно считать завершенным.

Несомненно, это самый прогрессивный и быстроразвивающийся вид строительства. Он позволяет в кратчайшие сроки смонтировать перекрытие любой конфигурации, без привлечения специальной техники и с отличными тепло и звукоизоляционными характеристиками.

Строительство бетонного перекрытия

Бетонные перекрытия между этажами в частном доме могут обладать разными формами. Если речь идет о монолитных конструкциях, то они представляют собой сплошную плиту, толщина которой равна пределу от 8 до 12 сантиметров. При этом используется бетон марки М 200, сама плита опирается на несущие стены. Масса квадратного метра такого перекрытия может составлять 490 килограмм, если толщина равна 200 миллиметрам. Монтаж осуществляется в несколько этапов, первым выступает установка несущих балок на подготовленное место, далее обустраивается деревянная опалубка из необрезной доски, а на следующем этапе укладывается 6-миллиметровая арматура. На заключительном этапе осуществляется заливка бетона. Толщина перекрытий между этажами в частном доме может быть равна вышеупомянутому пределу, однако важно еще и правильно соорудить опалубку, которая иногда приобретается в готовом виде. Она состоит из телескопических стоек, балок, фанеры, а также треноги. Если использовать опалубку из алюминиевых или деревянных балок, то у мастера появится возможность соорудить перекрытие любой конфигурации.

Монолитное межэтажное перекрытие

Схема межэтажного бетонного перекрытия.

Такой вид перекрытия — это стальной каркас, который залили бетонной смесью. Пролеты таких перекрытий могут иметь длину, доходящую до трех метров. Первый этап работы — установка опалубки. Далее следует связать каркас из арматуры. Завершающий этап — послойное заливание плиты бетонной смесью. Демонтаж опалубки проводят минимум через 25 дней после заливки бетоном.

Если плита опирается на стену из кирпича, длина опирания вглубь составляет не менее 10 см. Утеплитель может быть только позади плиты. Если стена из газобетона, необходима специальная перемычка из железобетона. Минимальное введение вглубь — 90 мм.

Стандартная толщина потолка в хрущевках и панельных домах

Особенности современной архитектуры диктуют несколько правил, по которым создаются все существующие здания и постройки. Разные виды домов в нашей стране имеют свои характерные признаки. Один из важных показателей, который образует облик любого помещения в современном доме – это толщина потолков. В этой статье мы постараемся рассмотреть типичные распространенные варианты построек на предмет толщины потолков.

 Ремонт в хрущевке

У тех, кто занимается ремонтом и отделкой собственного дома, довольно часто возникает вопрос: а какова же толщина потолка в помещении? Иногда это действительно очень важно знать, ведь от этого порой зависят особенности материалов и тип инструментов, которые можно применять в процессе ремонта.

Если вы ремонтируете комнату в хрущевке, вам следует хорошо знать все особенности планировки такого помещения. Как правило, в таких постройках потолки состоят из особых плит. Они могут прилегать друг другу не вплотную, а с довольно заметными зазорами. Иногда это становится проблематичным при отделке комнат в хрущевке, поэтому вы непременно должны учитывать эту особенность при выборе материала для потолочного покрытия. Еще один неприятный момент связан с выступающими балками, которые могут иметь разный размер, кроме того, довольно часто они бывают покрыты трещинами и сколами.

Как правило, все поверхности в хрущевке отличаются довольно низким уровнем звуко- и шумоизоляции. Это также нужно иметь в виду, занимаясь ремонтом квартиры в такого рода строении. Придется подобрать специальные защитные материалы, которые сделают помещение более комфортным для проживания. Толщина потолков в хрущевке может колебаться в диапазоне от полутора до двух с половиной метров (это зависит от серии дома).

Такие архитектурные особенности в значительной степени определяют выбор материала и способ отделки в подобного рода помещениях.

 Особенности ремонта в панельном доме

Панельный дом имеет несколько иные особенности планировки и свою типичную толщину потолочных перекрытий. Прежде всего, следует отметить, что в подобных постройках очень сложно и проблематично проводить какие-либо перепланировки помещений. Даже малейшие изменения могут нанести существенный вред всему дому.

Но, конечно, мелкие ремонтные работы в большинстве случаев необходимы, и проводить их можно, но очень внимательно и аккуратно, учитывая все особенности таких построек, в частности, толщину потолка.

Как правило, все покрытия в панельном доме, в отличие от описанного выше варианта, не имеют стыков и швов. Они создаются из цельного полотна без каких-либо неровностей. Причем, такие плиты по своему строению могут быть пустотными, так и «заполненными». В первом случае толщина плит составляет около 220 мм, а во второе – 120 мм. По мнению специалистов, благодаря таким характерным особенностям строения панельных домов, отделывать такие помещения значительно проще, чем ремонтировать квартиры в некоторых других постройках.

Независимо от того, в каком именно доме находится ваша квартира, занимаясь ремонтом и отделкой помещений, вы должны очень точно и достоверно представлять все особенности потолка. Зная все необходимые показатели, вы получите возможность самостоятельно рассчитывать допустимый уровень нагрузки и осознавать, какие типы крепления осветительных приборов можно использовать, как лучше организовывать шумоизоляцию и проводить прочие виды ремонтных работ. Это позволит вам избежать различных нежелательных последствий и сделать свой дом комфортным и абсолютно безопасным.


Межэтажные перекрытия в деревянном доме. Деревянные перекрытия в кирпичном доме


Деревянные перекрытия в доме вполне возможно возвести своими руками. Такая конструкция считается одним из традиционных вариантов. Устраивают такие перекрытия при строительстве жилых зданий практически из любых материалов: кирпича, пенобетона, керамзитных блоков, и, конечно, актуальными они будут в деревянном доме. Как сделать их своими руками? Подробный ответ на этот вопрос можно будет найти в данной статье. Монтаж, утепление, звуко- и пароизоляция: мы рассмотрим важнейшие аспекты работы.

Междуэтажные, а также чердачные деревянные перекрытия в доме, выполненные из дерева, по своим конструктивным особенностям практически ничем не отличаются. Они состоят из деревянных балок, а также из межбалочного заполнения, которое представляет собой накат, выполненный из щитов или из дерева. Деревянные балки являются несущими конструкциями, которые производятся обычно из хвойных пород дерева. Это могут быть, к примеру, отесанные бревна, доски или брусья.

Шаг 1. Определение размеров используемых материалов и основных расстояний

Сечение балок определяется в зависимости от длины, а также от нагрузки, которая будет на них приходиться. Приблизительно, соотношение будет следующим: высота составляет 1/24 от длины, а ширина – приблизительно половину высоты.

Что же касается расстояния между балками (или, как принято говорить, размер шага укладки) – он определяется, исходя из данных о сечении материала, а также от длины пролета. Для удобства, это расстояние можно определить по соответствующей таблице.

Шаг 2. Монтаж балок своими руками

После того, как вы определились со всеми размерами и расстояниями, настало время выполнять устройство балок. Для того чтобы использовать балки более тонкие и короткие, следует устроить также несущие перегородки. Нужно это и для того, чтобы минимизировать общую толщину перекрытия, выполненного из дерева.

Концы балок срезаются наискось, далее необходимо провести их антисептическую обработку, использовать специальные составы, которые надолго защитят дерево от самых разнообразных повреждений. Затем балки должны быть обернуты гидроизоляционным материалом – в два слоя и, наконец, заделаны в перегородки и в наружные стены жилого здания. Какой должна быть глубина заделки балок? По стандарту, не менее 180 сантиметров. Вместе с тем длина опорной части будет составлять порядка 150 сантиметров, а ширина зазора между стеной и торцом балки – около 3 сантиметров. Когда создается упор балок на внутренние стены, нужно обязательно подложить под них в два слоя рубероид или другие гидроизоляционные материалы. Торцы балок, обустраивая деревянное перекрытие, нужно оставить открытыми, их нельзя покрывать битумом или рубероидом, поскольку они должны «дышать».

С боков на балки набивают «черепные» бруски, сечение которых составляет 4х4 см или 5х5 см.

https://www.youtube.com/watch?t=1&v=F6cn3B0ehos

Шаг 3. Устройство наката

1 – Стена; 2 – Гидроизоляция; 3 – Балка; 4 – Монтажная пена; 5 – Утеплитель; 6 – Анкер; 7,8 – Накат; 9 – Черепной брусок.

Накат деревянных перекрытий обустраивается либо из ординарной доски, либо из двух рядом сбитых между собой перпендикулярно досок (щитов). Начиная устройство наката, следует обратить внимание на то, чтобы с нижней поверхностью балок низ наката был расположен в одной плоскости. Исключением может быть только тот случай, когда вы решили сделать стилизацию под старину, и балки в вашем доме получились несколько выступающие. Не забывайте о том, что любые деревянные элементы, которые вы используете при возведении вашего жилья, должны быть тщательным образом обработаны составами-антисептиками. Далее накат должен быть покрыт материалом для гидроизоляции, к примеру – рубероидом. Устройство его выполняется таким образом, чтобы гидроизоляция закрывала балку на половину высоты. Затем выполняется утепление: слой теплоизоляции- керамзита, пенопласта, каменной ваты и других материалов укладывается на гидроизоляцию.

Шаг 4. Утепление

1 – Балка; 2 – Черепной брусок; 3 – Накат с подшивкой; 4 – Пароизоляция; 5 – Утеплитель

То, насколько качественно осуществлено утепление, влияет не только на уровень теплопотерь в здании, но и на то, как долго будет служить стропильная система, а также на долговечность перекрытия кровли. Хорошая теплоизоляция должна сочетаться и с хорошей вентиляцией пространства на чердаке жилого дома.

Чаще всего утепление межэтажного перекрытия из дерева в доме производится с использованием плит из минеральной ваты. Материал как правило настилается между балками, либо на перекрытие. Укладывается материал, с помощью которого производится утепление, на полиэтиленовую пленку или другие пароизоляционные материалы (к примеру, на материал «Поликрафт»). У тех материалов, которые имеют фольгированную сторону, такая сторона должна быть снизу. Далее межбалочное пространство заполняется теплоизоляцией. Выполняя утепление своими руками, для того чтобы предотвратить потери тепла через так называемые «мостики холода», осуществляется еще и устройство дополнительного слоя материала-теплоизолятора, он кладется поверх балок.

Шаг 5. Звукоизоляция, подшивка потолка своими руками, работа с дымовыми трубами

После того, как накат установлен и выполнено утепление (материал размещен на балках), начинается следующий этап – устройство подшивки потолка. Сделать подшивку можно, например, из гипсокартонных плит стандартной толщины (9,5 мм). Устанавливаются такие плиты своими руками легко и оперативно, а поверхность будет ровной. Если вы хотите обустроить мансардную крышу в вашем доме своими руками, к балкам будет прибиваться пол из досок. В таком случае вместе с теплоизоляцией важно сделать и качественную, достаточную звукоизоляцию. Для этого специальные материалы, создающие звукоизоляционную прокладку, укладываются под доски пола. Дополнительную защиту от посторонних звуков и шумов также обеспечит хороший слой утеплителя.

В тех местах, где проходят дымовые трубы, в деревянном перекрытии нужно будет оставить соответствующие отверстия: они обрамляются дополнительными балками, покороче. Эти балки будут опираться друг на друга при помощи специальных хомутов. Планируя устройство такой конструкции, имейте ввиду: расстояние от незащищенной наружной поверхности дымохода до балки должно составлять, как минимум, 40 сантиметров. Можно провести специальные мероприятия – устроить “песочницу”, теплоизоляцию или асбестовую прокладку в месте пересечения с перекрытием – тогда это расстояние можно сократить до 10-20 см.

Как можно убедиться, вполне возможно осуществить устройство своими руками деревянных перекрытий в загородном доме, их утепление, звукоизоляцию и другие сопутствующие работы. Главное – следовать всем указанным правилам и применять в работе исключительно качественные материалы.

Обязательной деталью любого строения является перекрытие, которое возводится между этажами. Оно разделяет помещение по высоте, образуя этажи. В зависимости от возводимой конструкции и используемых материалов подбирают вид перекрытия. Это очень важный шаг. Стоимость перекрытия составляет до 20% от средств, используемых при строительстве здания, поэтому очень важно знать, как сделать перекрытие между этажами правильно.

Варианты перекрытий

Перекрытия разделяют по конструктивным особенностям и функциональным предназначениям. К ним относятся межэтажные, цокольные, чердачные перекрытия. Они бывают балочные, сборные и сплошные. Выбирая конструкцию перекрытия, учтите отличия в технологиях установки разных его вариантов.

  1. Строительство балочных перекрытий осуществляется с помощью металлических, железобетонных или деревянных балок. Они должны обладать большим запасом прочности.
  2. Расстояние между несущими балками должно равняться 70-80 см. Деревянная несущая балка не должна быть в длину более 5 м для перекрытий между этажами и более 6 м – между чердаком и нижним помещением.
  3. Ширина пролета для железобетонных или металлических несущих балок может быть любая.
  4. Пустотелые и монолитные плиты используются для создания сплошных перекрытий. Чтобы плиты не сдвигались их надо закреплять цементным раствором. При монтаже плит, вам придется использовать специальную подъемную технику.

Достоинство и недостатки

Каждый вид перекрытия обладает определенными достоинствами и недостатками. Деревянные перекрытия можно возводить в любом по сложности архитектурном месте. Деревянные балки не слишком тяжелы и вам не понадобится подъемная техника. На сооружение деревянного перекрытия, вам потребуются серьезные финансовые вливания.

Обратите внимание!

Главным недостатком деревянного перекрытия является повышенная огнеопасность строения.

Металлические балки отличаются долговечностью и сверхнадежностью. Они не горят, не гниют. Но даже несмотря на все эти плюсы, металлические балки применяются все реже. Во влажной атмосфере они подвержены коррозии, также они не отличаются хорошей тепло и звукоизоляцией.

Железобетонные балки долговечны, не горят, ими можно укладывать пролеты до 7,5 метров, но для их укладки требуется специальная подъемная техника.

Деревянные перекрытия

Балки, сделанные из хвойных пород дерева, являются основной деталью деревянного перекрытия. Оно состоит из самих балок, пола, наката и утеплителя. Если толщина досок пола не больше 30 мм, то промежуток между балками не должен превышать 50 см.

Обратите внимание!

Деревянные балки перед монтажом надо обработать антисептиком, а концы, которые будут укладываться на стену, завернуть в несколько слоев рубероида. Торец балки оставляете открытым, чтобы дерево могло дышать.

Анкерными болтами закрепляете деревянные балки. На их боковые грани крепите черепные бруски. Делайте накат из досок или щитов, которые крепите саморезами к черепным брускам. По установленному накату делаете потолок.

Затем укладываете изоляцию, чаще всего для этого используют минеральную вату, пенопласт.

Перекрытия металлическими и железобетонными балками

В качестве железных балок можете взять прокатный профиль. Между балками укладываете девятисантиметровые железобетонные плиты. На них насыпаете шлак и все фиксируете железобетонной стяжкой.

Железобетонные балки необходимо укладывать на расстоянии 60- 100 см друг от друга. Между балками располагаете легкобетонные плиты. Затем перекрытие звуко- и теплоизолируете.

Безбалочные

Такие перекрытия представляют собой монолитную плиту или панели, уложенные вплотную. Безбалочное перекрытие может быть сборным, комбинированным или монолитным. В кирпичных домах обычно применяют сборные железобетонные перекрытия.Они состоят из сплошных и многопустотных панелей. Безбалочное перекрытие отличается высокой прочностью и долгим сроком службы: не горит, не гниет, оно рассчитано на нагрузку в 200 кг на 1 квадратный метр.

При монтаже плиты укладывают на ровную поверхность, на слой цементного раствора. Стены строения должны быть толщиной не менее 250 мм. После того, как вы закончите монтаж, надо плиты скрепить арматурным прокатом и закрепить в стенах анкерами.

Из монолитной плиты

Такое перекрытие состоит из монолитной плиты, которая изготавливается на месте и опирается на стены. Для изготовления используют арматурную сетку и бетон.

Перекрытие из монолитной плиты отличается высоким качеством поверхности, может изготавливаться любой формы сложности.

Обратите внимание!

Недостатком изготовления перекрытия из монолита является обязательная установка опалубки.

Если вы правильно выберите вариант перекрытия вашего дома и качественно выполните все монтажные и бетонные работы, то получите долговечное и надежное перекрытие.

Видео

Видео по технологии заливки ребристого монолитного перекрытия смотрите ниже:


Дерево всегда было и еще долго останется одним из наиболее популярных материалов для обустройства всевозможных силовых и несущих элементов, каркасов крыш, потолков, перегородок в обычном малоэтажном доме. Вместо использования дорогостоящих и очень тяжелых бетонных плит или двутаврового металлопроката балок можно сделать деревянное перекрытие между этажами без привлечения строительной техники, относительно быстро и с минимальными затратами.

Типовая конструкция перекрытия на балочных опорах

Устройство деревянного перекрытия между этажами обычно отличается от конструкции потолка по ряду параметров, прежде всего, по способу укладки деревянных балок и толщине. Если при обустройстве потолка деревянные несущие элементы чаще всего опираются на стены или специально сформированный бетонный пояс, то перекрытие между этажами приходится врезать в стены коробки. Соответственно, требования к прочности балок и толщине перекрытия между этажами намного жестче, чем для потолка.

Конструктивно деревянное перекрытие собирается из следующих деталей:

  • Опорные деревянные балки, воспринимающие вес всех элементов конструкции, массу мебели, бытовой техники, людей, — всего, что находится этажом выше;
  • Подшивка фанерой или плитами ОСБ потолочной поверхности;
  • Система лагов с досками пола верхнего этажа;
  • Уложенные на деревянную обрешетку маты или плиты теплоизоляции;
  • Пленка гидроизоляции от протечек влаги с пола этажом выше и обязательно пароизоляция, препятствующая проникновению водяных паров в элементы деревянного перекрытия с нижнего этажа.

Устройство деревянного перекрытия между этажами в значительной степени напоминает кровельный пирог обычной двухскатной крыши, но существует одна особенность. Если стропила имеют хотя бы одну точку крепления на шарнире, то деревянные балки перекрытия между этажами чаще всего приходится укладывать по свободно-скользящей схеме, без фиксации в точках опоры. При условии, что расстояние между стенами не более 3 м.

Такие схемы используют в домах с кирпичными и бетонными стенами, где жесткость коробки позволяет применять самоустанавливающиеся деревянные перекрытия. Что это дает? Независимо от осадки здания и давления на пол верхнего этажа, плоскость перекрытия будет оставаться в одном и том же положении.

Если длина балок деревянного перекрытия превышает 4,5 м, или стены дома изготавливаются из слабых материалов, например, газобетонных блоков, пенобетона, арболита, несущие перекрытия между этажами обязательно нужно укреплять дополнительными уголками, анкерами, подкосами и штыревыми заделками.

Разновидности конструкций и материалы деревянного перекрытия

Главным элементом перекрытия между этажами являются несущие балки. От того, насколько правильно подобраны материалы для изготовления деревянного «пирога» между этажами, зависит прочность перекрытия и безопасность самих хозяев. Толщина пирога всегда ограничена, поэтому приходится либо увеличивать количество несущих элементов, либо менять материал.

Традиционно в качестве несущих элементов используют следующие материалы:

  • Клееный брус;
  • Опиленное бревно;
  • Пакет из шлифованных и сбитых досок.

Понятно, что наилучший вариант будет самым дорогим. Использование для перекрытия между этажами клееного бруса позволяет сделать деревянный каркас максимально жестким, поэтому к брусовой затяжке прибегают либо по желанию хозяев, либо при очень больших размерах помещений верхнего этажа. Чаще всего клееный брус укладывают в деревянное перекрытие при расстоянии между стенами от 4 м. Получается дорого, но надежно.

Более экономный способ — использовать хвойные пиломатериалы, обычно сосновое окоренное бревно обрезают дисковыми фрезами в двухкантный или трехкантный брус. Такая балка получается прочнее и дешевле обычного деревянного бруса прямоугольного сечения.

Самый бюджетный вариант — пакетная балка. Ее сбивают из калиброванной и шлифованной доски сороковки, две или три на одну балку. Перед сборкой деревянную поверхность обрабатывают пропиткой, сушат и закрашивают олифой. Перекрытие из пакетного бруса считается наиболее гибким и одновременно самым надежным.

Даже если возникнет перегрузка, деревянные элементы прогнутся, но излома и обрушения между этажами не будет. Собрать такое деревянное перекрытие между этажами своими руками намного проще и дешевле, так как нет необходимости закупать строевой или клееный брус.

Чтобы снизить трудоемкость работ и размеры затрат, учитывая проект дома и ширину стен, изготавливают несколько вариантов конструкций, в зависимости от того, как планируется настилать пол второго этажа по деревянным балкам:

  • Легкие перекрытия.
    Для каркасных домов шаг между несущими элементами может быть уменьшен до 30 см, а лаги под деревянный пол не настилаются. Сама конструкция собирается без утеплителя и пленочной изоляции;
  • Средние перекрытия на этажах.
    В конструкции используют лаги и звукоизоляцию, пароизолирующую пленку и утеплитель не применяют;
  • Теплые средние деревянные перекрытия.
    Между этажами укладывают полноценный пакет с утеплением и пленочной гидро- и пароизоляцией.

Легкие перекрытия на этажах используют для неотапливаемых зданий, средние системы применяют для построек с мощным наружным утеплением стен. Теплые деревянные конструкции применяют в том случае, если верхний этаж граничит с чердаком или мансардой.

Из практики известно, что для деревянных конструкций наилучшую звукоизоляцию между этажами обеспечивают листовые и волоконные материалы. Можно использовать минеральную вату или насыпной керамзитовый гранулят. Но оба материала обладают высокой впитывающей способностью, поэтому приходится укладывать пароизоляционную пленку. Пенополистирол не боится влаги, но звукоизоляция на этаже примерно в 3-4 раза хуже минеральной. Поэтому ЭППС или пенопласт используют там, где звукоизоляция деревянного перекрытия между этажами не имеет особого значения. Например, между цокольным и первым этажами.

Способы заделки несущих элементов

Для того чтобы деревянное перекрытие на этажах получилось надежным и устойчивым, необходимо правильно выбрать способ заделки несущего бруса в стены дома. Систему крепления выбирают в зависимости от материала стен.

Проще всего закрепить брус на кирпичных стенах. Для каждой опоры в стене вырезают по разметке нишу, глубиной не менее 100 мм и размерами на 15-20 мм больше сечения бруса. В нишу укладывают подкладку из твердых сортов резины, а концы бруса перед сборкой деревянного каркаса обязательно покрывают жидкой резиной или горячей смолой. Если брус более 4,5 м, один конец фиксируют с помощью сквозной металлической шпильки. Оставшееся пространство ниши задувают монтажной пеной, чтобы в щелях на этажах не было сквозняка.

Более сложным получается крепление опор на стенах из газобетона. Перед тем как сделать деревянное перекрытие между этажами, потребуется построить несущий короб, в который и выполняется закладка бруса. Для здания из газобетона в два этажа, с облицовкой стен кирпичом допускается укладка деревянного короба, в остальных случаях опорный короб нужно отливать из армированного бетона.

Если брус планируется врезать в деревянные стены, то делать это лучше всего на этапе укладки венцов. Как и в случае кирпичных стен, в стеновом брусе по разметке вырезается ниша в форме усеченного клина «ласточкин хвост». Конец несущей балки подгоняют по форме замка и укладывают в нишу. После укладки балки место стыковки усиливают металлическими накладками и уголками.

Собираем перекрытие на этажах своими руками

После того как была достигнута требуемая высота стен до уровня следующего этажа, необходимо делать перекрытие. Следующий ряд кирпича или блока выкладывается с нишами под брус. Чтобы обеспечить необходимую прочность деревянного каркаса, нужно сделать проверочный расчет или подобрать сечение бруса по справочным таблицам и номограммам.

Ориентировочно для двухметрового пролета будет достаточно использовать брусовую опору сечением 75х150 мм, для пятиметрового сечение бруса должно быть не менее 150х225 мм. Стандартный шаг составляет 80-90 см, но иногда его величину сознательно уменьшают, чтобы увеличить жесткость коробки нижнего этажа.

Укладка несущих элементов деревянного пролета

На момент сборки каркаса пролета на этаже деревянные балки должны быть полностью готовыми к работе, но без нанесения смолы на опорные концы. При длине бруса 3-4 м точно угадать длину балки сложно, поэтому деревянные заготовки поднимают на уровень верхнего этажа и последовательно подгоняют по линейным размерам посадочных гнезд.

Если замер расстояния между нишами соответствует длине заготовки, приступают к сборке:

  • Оба торца подрезают на угол 60 о, чтобы облегчить укладку опорных концов в ниши, и обрабатывают гудроном или битумной мастикой;
  • В ниши укладывают подкладочный материал, после чего устанавливают балки деревянного перекрытия.

Каждый брус необходимо тщательно подогнать по горизонту и по общей плоскости, для этого подкладки заменяют на более толстые плашки или подрезают их, чтобы опустить конец. Оставшееся пространство забивают просмоленной паклей и задувают пеной.

К сведению!
Чтобы упростить работу, первоначально укладывают и выставляют два крайних бруса деревянного пролета, и уже по ним с помощью шнуров или лазерного уровня регулируют оставшиеся заготовки.

Сборка обрешетки

После того как деревянные несущие балки были уложены и зафиксированы в нишах, необходимо выполнить набивку черепного бруска. По сути, это длинная рейка, сечением не менее 40х40 мм, черепную рейку набивают на боковые поверхности бруса заподлицо с нижней кромкой. К черепной планке будет крепиться нижняя подбивка листами фанеры или ОСБ. Если прибить фанеру непосредственно к брусу, то это может ослабить несущую балку. Кроме того, при ходьбе по полу верхнего этажа гвозди и крепеж, вбитые в деревянный брус перекрытия, выходят из тела древесины, поэтому приходится усиливать крепление подбивки.

Одновременно под фанеру нашивается пленка пароизоляции, каждый новый лист пленки необходимо проклеивать строительным скотчем, иначе конденсат сгноит деревянные полы на втором этаже. Если верхний этаж буде неотапливаемым, то в конструкции перекрытия необходимо сделать продухи, удаляющие часть попавшего внутрь конденсата.

После того как была уложена подбивка, можно переходить к утеплению и звукоизоляции. Нередко вместо минеральной ваты или плитного пенополистирола в ниши засыпают специальный наполнитель из полистирольных гранул. Для того чтобы создать на этаже зону тишины, достаточно засыпать в перекрытие слой толщиной всего 40 мм. То есть межэтажное перекрытие можно уменьшить почти на 50-60 мм.

Завершающие операции

Далее следует укладка гидроизоляции, пленку нужно укладывать в обязательном порядке, если вышестоящий этаж предназначен для проживания или в нем нет системы напольной вентиляции. Даже если деревянные полы и не будут заливаться водой, при проветривании более холодный воздух будет собирать конденсат внутри деревянного перекрытия. Можно застелить обычную полиэтиленовую пленку толщиной 0,2 мм.

Все остальные детали перекрытия зависят от способа устройства пола на верхнем этаже. Если планируется укладка ламината или паркета, лучше всего положить слой из ОСБ или влагостойкого гипсокартона. В случае если на втором этаже запланирован обычный деревянный пол, то будет достаточно набить лаги и зашить поверхность шпунтованной доской.

Заключение

В особых случаях в конструкции перекрытия можно предусмотреть цементно-песчаную стяжку. Для этого поверх утеплителя и гидроизоляции выкладывают два слоя стеклопластиковой армирующей сетки. Толщина стяжки должна быть не более 50 мм. Под такое основание на деревянном перекрытии можно укладывать наливные или декоративные 3D покрытия.

Сегодня наиболее популярны жилые постройки из дерева. Перед каждым застройщиком в самом начале строительства встаёт задача, какими должны быть перекрытия в деревянном доме. Ведь они необходимы для обеспечения прочности крыши, равномерного распределения межэтажной нагрузки, устойчивости стен всего малоэтажного здания. В этом основное назначение перекрывающих конструкций.

Кроме того, их устройство в значительной мере обеспечивает эффективное утепление всего жилища и в первую очередь потолка.

В строительном деле известны следующие перекрытия:

  • Чердачные;
  • Цокольные;
  • Подвальные.
  • Монтируются между жилой комнатой и чердаком. Они должны выполнять такие функции, как пароизоляция и утепление. Для межэтажных перегородок эти качества не столь важны, для них наиболее значимым фактором является звукоизоляция. Подвальные, зачастую не отапливаются. Поэтому их перекрывающие устройства необходимо сделать не только с повышенной прочностью, но и с высокой устойчивостью к воздействию сырого холодного воздуха. Если цоколь построен для гаража, то его потолку не помешает шумоизоляция.

    Важнейшие составные части балочного перекрытия:

    Основные требования

    Устройство несущей части по конструктивному решению бывает балочное или без использования балок – монолитное. Безбалочные перекрытия в деревянном частном доме практически не используются. Их достоинство: высокая прочность, устойчивость к сырости. За всё время эксплуатации ремонт может даже не понадобиться. Но звукоизоляция в таком жилище не на высоком уровне. Уже вид монолита отметает желание сделать перекрывающие конструкции своими руками. А на заводе производятся панели стандартных размеров, которые могут не подойти к конкретному пролёту.

    Застройщик обычно не затрудняется с выбором между деревянным балочным и монолитным перекрытием. Бетонные конструкции непопулярны не только потому, что в доме не будет обеспечена хорошая межэтажная шумоизоляция. Через несколько лет для старых стен они будут чрезмерной нагрузкой.

    Подробная схема шумоизоляции деревянных перекрытий

    Монтаж конструкций из металла и бетона, как и их ремонт невозможен своими руками. Здесь не обойтись без использования машин и механизмов, а также без привлечения специалистов, управляющих этими средствами. А всё это отразится на более высокой стоимости строительства всего дома.

    Балки бывают деревянные, металлические, бетонные. Но независимо от материала изготовления, ко всем им предъявляются одинаковые требования:

    • быть прочными, жёсткими, не прогибаться между этажами, выдерживать равномерную нагрузку согласно СП 20.1333 – Свод правил от 2011 г. – не меньше 200 кг на квадратный метр;
    • обеспечивать утепление, укладку материалов, от которых зависит межэтажная звукоизоляция;
    • удерживать слой покрытия, необходимого для сохранения тепла по этажам;
    • их установка своими руками должна быть максимально надёжной.

    Способы крепления балок

    Чтобы пол не был зыбким, балки укладывают не точечно, а в пазы глубиной примерно 70 мм, вырезанные в стенах.

    Вариант крепления балок перекрытий

    Количество несущих брусьев должно быть достаточным для обеспечения прочности всей межэтажной конструкции. Между заглублением и торцом можно положить изоляционный материал, который исключит появление скрипа.

    Балки верхнего этажа могут крепиться к стене так называемым методом ласточкиного хвоста. Для этого на их торцах требуется сделать двухстороннюю диагональную подрубку, которая вставляется в гнездо такой же формы.
    Правда, от этого уменьшается сечение брёвен, а также могут возникнуть продольные трещины в зоне распила. Жёсткость опоры снижается, сокращается срок эксплуатации перекрытия, а, значит, приближается ремонт.

    Деревянные

    У будущих домовладельцев популярным является устройство перекрытий на балочной основе из дерева. Оно позволяет оборудовать достаточно хорошее утепление дома. Имеет как преимущества, так и недостатки.

    Схема устройства деревянных перекрытий для дома

    Положительные факторы:

    • приятный внешний вид;
    • сравнительно небольшой вес;
    • быстрый монтаж и последующий ремонт;
    • экологическая чистота.
    • оно огнеопасно, требуется специальная пропитка;
    • от перепадов температуры, влажности может деформироваться;
    • дерево подвержено гниению, воздействию насекомых, грибков.

    Однако эти недостатки можно свести к минимуму, отодвинуть ремонт, применяя специальные противопожарные растворы и антисептические средства. Для выполнения требований пожарной безопасности деревянные детали, используя асбест, изолируют от дымохода. Между ним и ближайшей балкой обычно ставят короб, заполненный негорючим материалом, например, минеральной ватой.

    В большей мере подходят балочные рейки из дерева лиственных или хвойных пород.

    Вариант устройства перекрытий в доме из бревна

    Для возведения жилых помещений это экологически чистый и сравнительно недорогой стройматериал. К тому же хорошая звукоизоляция будет обеспечена. Древесина легко поддаётся обработке и сравнительно недорогая.

    Монтаж деревянных перекрытий по этажам возможен в короткие сроки и своими руками, без привлечения специалистов и использования грузоподъёмной техники.

    Или необходимо устройство более прочного перекрытия. Если балки из дерева, то расстояние между ними необходимо сделать несколько меньше. В этом случае лучше, если они будут металлическими, и по ним настилать деревянный пол всего первого этажа. Они в меньшей мере подвержены неблагоприятному воздействию подвальной среды, поэтому ремонт понадобится нескоро. При обустройстве гаражного помещения не следует забывать о таких факторах, как шумоизоляция и достаточно эффективное утепление верхнего помещения.

    Цельные и клеёные

    Если пролёты не более 5 м, то используются цельные деревянные балки, которые вполне способны обеспечить прочность потолка и обустроить надёжный пол. Но они могут быть клеёными, для которых нет ограничений по длине. Они превосходят неклеёные по следующим параметрам:

    • высокой прочностью;
    • длительным сроком эксплуатации;
    • отсутствием деформации;
    • возможностью осуществить монтаж перекрытия в длинных пролётах.

    В межэтажных перекрытиях часто оставляют со стороны потолка открытыми. Их гладкая поверхность с привлекательным рисунком натурального дерева украшает дизайнерское оформление. Его по этажам также не закрывают, так как он придаёт особую привлекательность помещению. В соответствующем стиле необходимо оформить пол.

    Он должен быть из деревянных досок, по цвету гармонирующих с дизайном всего помещения.

    Двутавровые

    В широко используются двутавровые балочные конструкции. Зачастую их выбирает тот пользователь, которого волнует утепление своего дома и межэтажная звукоизоляция. Двутавры несложно сделать из обычного клеёного бруса. По форме они напоминают две буквы «Т», соединённые по основанию. Заменяют массу несущих балочных реек, сокращают затраты времени на устройство перекрытий и что немаловажно, с их использованием возможен монтаж в пролётах до 15 м.

    Двутавры от воздействия влаги не деформируются, частый ремонт им не понадобится. С их использованием в доме своими руками может быть оборудована замечательная межэтажная звукоизоляция и достаточно эффективное утепление. Чтобы исключить вероятность скрипа напольного покрытия, к ним прибивают так называемый черновой пол.

    Пример двутавровых перекрытий в деревянном доме

    Конструкция их очень удобна для прокладки коммуникаций по этажам: электропроводки, водопроводных и газовых труб, вентиляции.

    Доски вместо балок

    В строительной практике применяется устройство перекрытий, в которых вместо несущих брусьев используются поставленные на ребро толстые доски. Предпочтительно, чтобы они были сечением не менее 60х200 мм. Концы их врезают на полную толщину деревянной стены. Укрепляются одна от другой на расстоянии в два раза меньшим, чем дистанция между балками из клеёного бруса или оцилиндрованного бревна. Монтаж такой конструкции возможен при нешироких пролётах. Тогда пол будет очень устойчив, а обустройство потолка потребует обычных материалов, чтобы обеспечить утепление и создать хорошую звукоизоляцию.

    Пример монтажа досок перекрытия

Тенденция повышения числа этажей частных домов заставляет решать задачу, связанную со строительством перекрытий. Уровень современных строительных технологий позволяет не привязываться к определенным условиям, которые связаны с конфигурацией и размерами помещений дома. Это расширяет возможности при реализации замыслов и облегчает ведение работ. Перед тем, как начать строительство перекрытий, необходимо досконально разобраться, как это делается. В данной статье подробно расскажем, как и из чего сделать перекрытия между этажами.

Основные требования к перекрытиям между этажами

Перекрытия образуют этажность здания

Перекрытие – это конструкционный элемент здания, который производит деление здания в горизонтальной плоскости с образованием этажей, а также отделяет их от чердака и подвала. Доля затрат на сооружение этой конструкции составляет порядка 20% от сметы строительства. Перекрытие относится к ответственным конструкциям, поэтому на этапе проектирования следует придерживаться основных требований, которые к ним предъявляются:

  1. Прочностные показатели должны находиться на уровне, который позволяет выдерживать нагрузку, складывающуюся из собственного веса и массы элементов строения, предметов и людей. Прочность перекрытия увеличивается с понижением уровня его расположения.
  2. Параметры жесткости находятся в прямой зависимости от прочности и ширины конструкции. Для деревянных конструкций допускается изгиб в пределах 0,5-0,7% от их ширины, для балок из стали – 0,25%.
  3. Перекрытие должно обеспечивать достаточную звукоизоляцию, при которой уровень шума находиться в пределах санитарных норм. Улучшение этого показателя достигается повышением герметичности стыков.
  4. Конструкция должна обладать достаточной теплоизоляцией. В случае, если она находится между помещениями, имеющими температурную разницу более 10 градусов по Цельсию, требуется реализовать дополнительные мероприятия по сохранению тепла.
  5. Для достижения требуемой пожаробезопасности материал перекрытий должен иметь определенную огнестойкость. Под этим понятием подразумевается степень защиты помещений от воздействия огня на протяжении определенного времени.
  6. Сочетание массы и толщины конструкции должно быть оптимальным.

Как классифицируются перекрытия?

В зависимости от уровня, на котором расположено перекрытия, отличаются предъявляемые требования к ним.

Перекрытие бывает:

Строительство перекрытий – серьезное дело

Межэтажные перекрытия: варианты изготовления

В строительстве существует большое разнообразие решений по организации перекрытий. Они могут быть:

  1. Безбалочными
    : сборными, монолитными и сборно-монолитными.
  2. Балочными
    : деревянными, металлическими, железобетонными.
  3. Деревянными.


    Деревянные перекрытия

    Такая конструкция является наиболее распространенной в строительстве загородных домов. Это связано с возможностью создание перекрытия самостоятельно. Кроме этого материал является доступным и обладает хорошими звуко- и теплоизоляционными свойствами.

  4. Металлическими.

    Этот вариант перекрытия, как правило, используются при организации цоколя и подвала. Металлические конструкции имеют высокую надежность и длительный срок эксплуатации, а также их габариты меньше при одинаковой несущей способности.
    Металлические изделия не обладают достаточной теплоизоляцией и подвержены воздействию коррозии. Конструкция может быть сооружена из швеллеров или двутавров, которые укладывают на расстоянии 500-1500 мм друг от друга. На них производится монтаж плиты из железобетона мелких типоразмеров.
  5. Железобетонными.

    Использование этого варианта обуславливает необходимость использования грузоподъемной техники, так как масса конструктивных элементов значительна. Кроме того фундамент подвергается большим нагрузкам, что следует учесть при проектировании.

    Железобетонные перекрытия

    Показатели звуко- и теплоизоляции материала находятся на среднем уровне, железобетон плохо поддается обработке и имеет повышенные затраты труда при установке.

  6. Кессонными, арочными и шатровыми.

    Перекрытия кессонного и шатрового типов являются разновидностью ребристых панелей. Их применяют в строительстве объектов, имеющих большие размеры, со сложными архитектурными формами. Такие конструкции перекрытий не актуальны при возведении частных домов, как и перекрытия арочного типа.

Перекрытие по деревянным балкам: особенности

Сооружение межэтажного перекрытия из дерева обладает рядом преимуществ:

  • конструкция проста в исполнении, ее под силу сделать собственными руками. Монтаж ее не занимает много времени. Стоимость работ существенно снижается, в связи с отсутствием необходимости использования специальной техники, а мероприятия по подъему и перемещению материала можно осуществить, имея одного или двух помощников;
  • доступность древесины. Для изготовления балок используется хвойные породы деревьев, которые имеют широкое распространение;
  • относительно малый вес, что дает возможность значительно уменьшить массу конструкции в целом. Таким образом, стоимость строительства снижается;
  • простота монтажа звукоизоляции улучшает комфортность проживания в доме;
  • деревянные конструкции имеют меньшую стоимость, что в целом дает существенную экономию средств;
  • скорость создания перекрытия сопоставима с монтажом перекрытия плитами и осуществляется за день. При этом автокран не нужен.

Перекрытия по деревянным балкам

К недостаткам деревянных перекрытий можно отнести:

  • существующее ограничение по длине (4,5 м) не дает возможности сооружать перекрытия над помещениями большей протяженностью без дополнительной опоры;
  • высокая пожароопасность дерева требует специальной обработки деталей;
  • дерево подвержено воздействию ряда биологических факторов, что предупреждается соответствующей обработкой;
  • сравнительно небольшая прочность.

Монолитное перекрытие по профнастилу: на что обратить внимание

Отличием создания перекрытия по профнастилу от бетонного является тот факт, что в первом случае специальная опалубка не требуется, и в итоге имеют готовый потолок. Кроме этого технология с использованием профнастила не нуждается в отделке или доработке.

Профилированная конфигурация материала создает необходимую прочность и жесткость перекрытия, тем самым сокращается потребность в арматуре и бетоне. Это возможно за счет того, что раствор заполняет только пустоты ребер, а не занимает всю поверхность листа.

Для создания такого перекрытия важно использовать исключительно листы, предназначенные для кровли.
Суть технологии заключается в использовании профнастила в качестве опалубки, которую не демонтируют после заливки бетоном. Полученная конструкция имеет в качестве несущих опор специальное сооружение, состоящее из металлических колонн, балок, лаг. В результате происходит перераспределение нагрузки с перекрытия на опоры, при этом стены не нагружаются. Такое конструктивное решение дает возможность выполнять облегченные стены.

Перекрытие по профнастилу

Кроме этого организация системы опор позволяет вместо дорогостоящего ленточного фундамента применить опору стаканного типа. Это существенно сократит смету на строительство.

Перекрытие плитами между первым и вторым этажом: железобетон

Широкое распространение получили плиты, изготовленные из железобетона. По некоторым параметрам, если сравнить с монолитным исполнением перекрытия между первым и вторым этажом, они имеют лучшие показатели.

Организация такого перекрытия требует мощного фундамента и подразумевает возведение стен из прочных материалов. Как правило, плиты перекрытия применяют для зданий большой этажности.

Конструкции из железобетонных плит обладают надежностью, прочностью и длительным сроком эксплуатации. Величина нагрузок, которые может выдержать бетон – колоссальна. Для него характерно свойство со временем увеличивать прочностные характеристики. Кроме этого материал полностью удовлетворяет требованиям по тепло- и звукоизоляции, а также имеют достаточную пожаробезопасность. Процесс монтажа перекрытия из плит не требует много времени при использовании специальной техники и не отличается сложностью.

К основным недостаткам железобетонных изделий можно отнести их существенную массу и необходимость использования при монтаже спецтехники. Кроме этого такие перекрытия требуют создания стяжки, чтобы нагрузка не них была равномерной.

При всех недостатках железобетонные плиты перекрытия успешно применяются при возведении частных домов.

технические особенности и требования по монтажу

Практически каждый человек, планируя возведение малоэтажного архитектурного жилого строения, сталкивается с проблемой – какие перекрытия в доме установить? Ведь от их выбора зависит во сколько этажей можно строить здание, а также определяется допустимая толщина стен, так как последние должны выдерживать нагрузки предметов мебели, сантехнических приборов, бытовой электротехники. Традиционно перекрытие между этажами в частном доме служит одновременно потолком и полом для смежных комнат. К тому же, это своеобразные барьеры, препятствующие свободной циркуляции холодных потоков воздуха. Давайте подробно рассмотрим основные виды перекрытий дома, их технические особенности и требования по монтажу.

Перекрытия в доме: основные требования

Деревянные перекрытия в большом частном доме

Перекрытия в доме – это оригинальные конструкции, разделяющие смежные комнаты по высоте, создавая этажи и отделяя их от подвальных и чердачных помещений. Поэтому к выбору данных конструкций предъявляются определенные требования:

  1. Должны обладать достаточно хорошими прочностными характеристиками, способные выдерживать не только собственный вес, но и полезные нагрузки (находящуюся в комнате мебель, оборудование). Эти параметры задаются с учетом функционального назначения помещения. Так чердачные перекрытия должны гарантированно переносить вес не более 105 кг/м2, а цокольные и межэтажные – как минимум 210 кг/м2.
  2. Во время монтажа система перекрытия должна обеспечивать достаточно хорошие изолирующие параметры. Поэтому необходимо заделывать все возможные щели в межэтажной конструкции. Это позволит исключить возможность проникновения шума и тепла в смежные по высоте помещения.
  3. Межэтажное перекрытие обязано отличаться определенной жесткостью. Оно не должно прогибаться под воздействием постоянных либо временных нагрузок.
  4. Межэтажные разделительные системы должны довольно хорошо противостоять распространению огня. Поэтому деревянные перекрытия рекомендуется обрабатывать специальными пропитками и покрывать штукатуркой.

Виды перекрытий для дома

Лаконичные перекрытия в доме

При строительстве частного дома различной конструкции применяют следующие виды перекрытия:

  • балочные – грамотно созданная комбинация несущих частей (балок) и наполнителей;
  • безбалочные – монтируются из однородных составляющих, например, плит либо настилов.

К тому они могут быть:

  • межэтажными – для разделения малоэтажного жилого строения на этажи;
  • цокольными – отделяют жилые комнаты от подвала;
  • чердачными – «отсекают» неотапливаемые чердаки от обитаемых комнат.

Также перекрытие между этажами в частном доме может завесить от строительной конструкции здания.

Балочные перекрытия

Строитель крепит балку перекрытия

В качестве несущих составляющих данных конструкций традиционно используют балки перекрытия, располагая их на одинаковом расстоянии. А уже между ними укладывают заполнители.

Для изготовления балок применяют:

  1. дерево;
  2. железобетон;
  3. фасованный металлопрокат.

Деревянные межэтажные конструкции

Меэтажная конструкция из дерева

Традиционно при возведении деревянных и каркасных малоэтажных архитектурных жилых строений применяются балочные межэтажные конструкции из дерева. Однако деревянные балки перекрытия не рекомендуется устанавливать на пролетах шириной более 5 метров.

На заметку!Если вы планируете обустраивать межэтажное разделение в доме с применением балок из дерева, то рекомендуем ознакомиться с техническими условиями на них.

На верхней стороне межъярусной перекрывающей конструкции, как правило, укладывают настил, выполняющий роль пола. Если под перекрытием будет находиться жилая комната, то снизу его также подбивают досками, оформляя потолок. В образовавшейся пустоте укладывают тепло- и звукоизолирующий материал.

Достоинства деревянной межэтажной конструкции:

  • деревянное перекрытие достаточно просто и оперативно можно смонтировать даже самой сложной конфигурации без привлечения специализированной техники, например, крана;
  • есть возможность получить довольно легкую, но прочную конструкцию при сравнительно недорогой стоимости.

Основным минусом является повышенная огнеопасность. К тому же при неправильной обработке древесина спустя некоторое время начинает гнить и заражаться жучком-короедом.

Особенности обустройства деревянной межэтажной конструкции

Традиционно деревянное перекрытие монтируется в несколько этапов:

  • Установка балок из дерева.

    Перед монтажом эти элементы несущей конструкции необходимо тщательно обработать антисептическими и огнезащитными составами. Если в качестве опоры будет использоваться стена из кирпича, бетона, пеноблоков или газобетона, то концы балки нужно обмотать двумя слоями рубероида. После установки ее в посадочное гнездо свободное пространство рекомендуется заполнить утеплителем, к примеру, монтажной пеной.

  • Установка наката.

    Его делают из щитов, собранных из досок. Накатные пластины крепятся к специальным брусьям, имеющие сечение 4*4 либо 5*5 см, называемыми черепными. А их заранее прибивают к боковым граням несущих балок. На накат уже фиксируют «чистый» потолок.

Укладка изолирующей прокладки. Для обеспечения хорошей звуковой и тепловой изоляции пустоты деревянной межэтажной конструкции непременно заполняют утепляющим материалом. В качестве утеплителя можно использовать минеральную вату, пенопласт, керамзит и даже стружку либо солому.

Применение «ватных» матов более предпочтительно перед другими «собратьями» — по весу вата намного легче керамзита, что позволяет значительно уменьшить нагрузку на перекрытие. Благодаря волокнистой структуре она способствует свободному проникновению воздуха между помещениями. К тому же данный утеплитель отличается достаточно высокими изолирующими параметрами.

На заметку!Перед обустройством изолирующей прокладки необходимо непременно между балками расстелить специальную пароизоляционную пленку, пергамин либо толь. При этом их концы должны заходить на несущие элементы межэтажной конструкции на высоту не менее 5 см.

Толщина изолирующей прокладки из любого материала должна быть больше 10 см. А при разделении холодных и отапливаемых помещений – в два раза толще.

Конструкция из металлических балок

В отличии от аналогов из дерева такие конструкции отличаются достаточной надежностью и долговечностью. А из-за меньших размеров сечения позволяют экономить полезное пространство.

Однако межэтажное перекрытие с металлическими балками устанавливается довольно редко: для его наполнения используются легкобетонные вставки либо плиты, что провоцирует значительное увеличение массы конструкции.

Достоинства балок из металлических профилей:

  • с их помощью можно перекрывать более широкие пролеты;
  • они отличаются прекрасной устойчивостью к биологическим воздействиям (плесени, гнили, жукам-короедам).

Но у них есть определенные отрицательные факторы:

  • в местах подвергаемым периодическому воздействию повышенной влажности появляется коррозия;
  • металлические изделия отличаются довольно низкими звуковыми и тепловыми параметрами.

Особенности монтажа

Балки из стальных профилей укладываются в заранее подготовленные гнезда на стенах. В промежутки между ними прокладывают пустотелые железобетонные плиты перекрытия, имеющие толщину в 90 мм. На них обустраивают песчано-бетонную стяжку толщиной до 100 мм.

Межэтажные разделяющие конструкции с железобетонными балками

Установленные железобетонные балки в новострое

Они пользуются большой популярностью при перекрывании пролетов до 7,5 метров.

На заметку!Если хотите использовать железобетонные ригели для обустройства межэтажной перекрывающей системы, то рекомендуем ознакомиться со всеми их техническими параметрами.

Главное достоинство ригелей из армированного бетона – они позволяют делать межэтажные конструкции над достаточно широкими пролетами, что практически невозможно осуществить с балками из дерева и металла.

Их вес, как правило, больше 100 кг. Поэтому для монтажа ригелей желательно привлекать специальную подъемную технику, например, автокран (это их основной минус).

Особенности монтажа железобетонных ригелей

Они укладываются с шагом в 600-1000 мм. Межбалочное пространство заполняют легкобетонными плитами либо блоками. Все швы заделываются цементно-песчаным раствором. К тому же данная межэтажная конструкция в обязательном порядке требует укладывания изолирующей прокладки.

Безбалочные перекрытия

Данная межэтажная конструкция собирается из однородных составляющих (плит либо панелей), уложенных вплотную. Также это может быть залитый монолит. С учетом технологий, используемых для обустройства перекрытия, они могут быть:

  • сборными;
  • монолитными;
  • сборно-монолитными.

Сборные межэтажные конструкции

Такой вид конструкций наиболее востребован в кирпичных домах. Для их обустройства используют сплошные легкобетонные либо многопустотные панели. Размеры плит перекрытия подбирают с учетом двух параметров: их несущей способности и ширины пролета.

Бетонным элементам межэтажной конструкции, в сравнении с деревом и металлом, не страшна повышенная сырость. Такие конструкции способны выдерживать полезные нагрузки более 200 кг/м2.

Но при их укладке нужно непременно привлекать грузоподъемную технику. И второй минус – специализированные заводы выпускают данные изделия лишь стандартных размеров, что ограничивает возможность возводить малоэтажные строения оригинальной конфигурации.

Особенности монтажа

Плиты перекрытия укладывают на «подушку» из песчано-бетонной смеси. Их края должны заходить на стену не менее чем на 100 мм. Все стыки непременно заделываются таким же раствором.

Монолитные межэтажные конструкции

Перекрытие между этажами

Это своеобразная сплошная цельная плита различной конфигурации. Заливается в основном из бетона М200. При этом ее толщина должна быть не меньше 100 мм.

Достоинства:

  • отсутствует потребность привлекать дорогостоящую подъемную технику;
  • обеспечивается довольно хорошее качество поверхности перекрытия;
  • предоставляется возможность создавать межэтажные конструкции со сложной конфигурацией.

К минусам можно отнести необходимость монтажа опалубки и длительный срок готовности перекрытия.

Тонкости монтажа

Традиционно монолитное перекрытие обустраивается в несколько этапов:

  1. монтируется специальная несущая конструкция из стальных балок;
  2. возводиться опалубка подвесного типа из необрезных досок;
  3. сваривается армирующий каркас;
  4. заливается бетонная смесь М200.

Сборно-монолитные межэтажные конструкции

Наиболее прогрессивная технология обустройства перекрытия в доме. При данном способе устанавливаются железобетонные балки. Пространство между ними заполняется пустотелыми блоками. А потом все межэтажное «сооружение» заливается сверху бетонной смесью.

Плюсы данной технологии:

  • нет потребности в использовании подъемных механизмов;
  • обеспечивается достаточно хорошее изолирование пространства;
  • можно создавать перекрытия с конфигурацией любой сложности;
  • значительно сокращаются сроки возведения межэтажного «сооружения».

К ее минусам можно отнести не целесообразность обустройства сборно-монолитной конструкции в трехэтажных домах, как как процесс достаточно трудоемкий при исполнении вручную.

Особенности монтажа

Для создания несущего каркаса балки укладывают с шагом около 600 мм. После их надежной фиксации на стенах на них вручную выкладывают облегченные бетонные блоки с керамзитовым либо пенополистирольным наполнением.

Полученная конструкция в дальнейшем используется в качестве несъемной опалубки. Перед заливкой бетонной смеси необходимо на возведенное межэтажное сооружение уложить стальную армирующую сетку с сечением ячеек 100*100.

Перекрытия в доме из газобетона

Газобетонные перекрытия в новострое

Последнее время все чаще для возведения малоэтажного жилого строения используют газобетонные блоки — с их помощью можно в короткие сроки построить дом любой конструкции. К тому же газобетон обладает достаточно хорошими теплоизоляционными параметрами. С учетом допустимой нагрузки предоставляется возможность возводить строения не более трех этажей. При этом в них можно устанавливать различные виды перекрытий.

Читайте также: Строительство домов из газобетона: комфорт по выгодной цене

Межэтажные конструкции

Наибольшей популярностью пользуются межэтажные конструкции, собранные с помощью деревянных или металлических балок разнообразного сечения. Также можно использовать монолитную основу.

Для обустройства деревянного перекрытия большим спросом пользуются как натуральные/клееные брусья, так и балки визуально напоминающие обычный двутавр. Их устанавливают с шагом 0,6…1,2 м. При этом предпочтение отдают 6-метровым изделиям из дерева.

Для обеспечения большей надежности межэтажной деревянной конструкции на стенах сделают армирующий пояс. В нишу балки укладывается на глубину в 15 см. Под них предварительно прокладывается гидроизоляционная прокладка. При этом их края непременно обматываются самоклеющейся мембраной либо рубероидом. Также на стене под нишей закрепляют металлические пластины.

На заметку!В большинстве случаев второй этаж в частном доме из газобетонных блоков используют в качестве основных жилых комнат. Располагая на нем спальню либо зал, хозяева соответственно оборудуют их необходимой тяжелой корпусной мебелью. Поэтому рекомендуется произвести тщательный расчет балок перекрытия между этажами.

При обустройстве цокольного перекрытия необходимо немного изменить технологию укладки деревянных балок. Если в подвальном этаже планируется организовать баню или бассейн, то несущие изделия из дерева нужно непременно обработать антисептическими пропитками. И дополнительно обмотать любым пароизолирующим материалом. Это позволит исключить возможность случайного появления плесени либо гнили, а также грибковых образований. Специалисты рекомендуют увеличить слой утеплителя до 20 см.

Для обустройства чердачного перекрытия можно применять деревянные балки с меньшим сечением, если, конечно, это пространство не планируется использовать в качестве жилых помещений. Но рекомендуется уложить утеплитель толщиной не менее 25 см.

Довольно часто в частных домах из газобетонных блоков обустраивают цокольное перекрытие в виде монолита.

Перекрытия в доме из пеноблоков

Перекрытия в доме из пеноблоков

В последнее время довольно часто при строительстве малоэтажных архитектурных жилых строений отказываются от силикатного кирпича, а выбирают пеноблоки. Несмотря на то что данный материал способен обеспечить прекрасные тепловую изоляцию, он обладает относительной структурой.

Поэтому устанавливая в доме из пеноблоков панели перекрытия, желательно придерживаться определенных особенностей.

Межэтажная конструкция должна не только разделять смежные по высоте помещения, но и гарантированно выдерживать как собственный вес, так и полезные нагрузки от установленной в комнатах мебели, бытовых электроприборов, находящихся в них людей. Поэтому необходимо довольно серьезно подходить к выбору вида перекрытия.

Рассмотрим возможные варианты исполнения межэтажных конструкций.

Система несущих балок

Это наиболее простой бюджетный вариант. Ограничивает его применения лишь длина брусьев. То есть использовать деревянные либо металлические балки целесообразно при ширине проемов не больше 4 метров. В противном случае для обеспечения достаточно высокой надежности межэтажных конструкций нужно применять брусья из дерева либо металла с большим поперечным сечением.

Однако это провоцирует обустройство перекрытия большей толщины, а как результат – увеличение его собственного веса. В итоге потребуется закладывать достаточно мощный армирующий пояс.

Для обустройства межэтажной конструкции в доме из пеноблоков можно использовать брусья как из цельного массива древесины, так и клееные. Но в любом случае технология монтажа перекрытия одинаковая. На несущие брусья с двух сторон набиваются доски, выполняющие роль потолка и пола.

А в пустоты между ними прокладывается утеплитель. Это может быть минеральная вата, пенопласт, керамзит.

Читайте также: Строительство жилых домов в России: практика и особенности законодательства

Система несущих балок предоставляет ряд явных достоинств:

  • довольно простой монтаж;
  • небольшой вес конструкции;
  • бюджетная стоимость.

Но у нее есть и минусы:

  • ограничение по ширине проема;
  • довольно низкая прочность конструкции.

Железобетонные пустотелые плиты

Довольно часто для обустройства межэтажной конструкции в доме из пеноблоков используют пустотелые плиты перекрытия, размеры которых можно легко подобрать по каталогам крупных производителей. Так как их применение позволяет обеспечить:

  1. достаточно хорошую прочность;
  2. удобство и простоту монтажа;
  3. хорошую теплоизоляцию за счет пустотелой структуры.

Единственный минус их применения – потребность привлечения специализированной подъемной техники, к примеру, автокрана.

Поэтому целесообразно данный тип железобетонных изделий устанавливать над пролетами больше 6 метров. Если же расстояние между несущими стенами планируется сделать меньше, то оптимальный вариант – использовать для монтажа межэтажной конструкции газобетонные плиты.

Из-за оригинальной структуры они отличаются достаточно низкой теплопроводностью — поэтому пол в комнате всегда будет теплым.

Перед укладкой плит пустотелых необходимо в зоне их расположения сделать армирующий пояс из тяжелого бетона. Либо это может быть ярус силикатного кирпича.
Если возникают проблемы с заказом автокрана, то перекрытие над цокольным этажом можно выполнить в виде монолитной конструкции.

На заметку!Для заливки монолитной системы рекомендуется применять бетонную смесь, приготовленную исключительно на специализированных бетонно-растворных предприятиях, так как при самостоятельном ее изготовлении практически невозможно обеспечить определенные прочностные параметры.

Правда, обустроить надежное монолитное перекрытие можно лишь с привлечением бетононасоса. Ведь применение данной специализированной техники даст возможность оперативно осуществить процесс заливки на большой площади, а также позволит обеспечить однородность структуры залитой конструкции.

Перекрытия в доме из СИП панелей

Установленные СИП панели

Технология возведения малоэтажных архитектурных жилых строений предоставляет возможность создавать здания не только с конфигурацией любой сложности, но и различной этажности. К тому же межэтажные конструкции можно обустраивать несколькими способами.

Процесс создания перекрытия не так уж сложен, если понять технологию возведения дома из сип-панелей. Первый этаж считается построенным, когда по всему его периметру установлены конструктивные плиты. По верху они «обвязываются» специальными досками. Это дает возможность обеспечить довольно хорошую жесткость и прочность возводимого дома.

Поэтому для обустройства межэтажной конструкции достаточно уложить сип конструктивы. Главное, чтобы их длина позволяла перекрывать ширину пролета. В стандартном исполнении перекрытие собирается из панелей по технике «шип-паз». А по его периметру закладываются доски специальной формы.

Но если требуется обеспечить достаточно высокую надежность межэтажной конструкции, то в местах соединения «шип-паз» дополнительно устанавливаются деревянные брусья.

На заметку!Довольно часто после завершения обустройства межэтажной конструкции по ее периметру снизу устанавливаются дополнительные брусья. При этом их непременно связывают с уже установленными опорами. Перекрытие данного типа способно выдерживать тяжелую корпусную мебель, расположенную на втором этаже.

Перекрытия в доме из бруса

Дом с деревянным перекрытиями

Традиционно принято в срубах из брусьев обустраивать межэтажную конструкцию с использованием деревянных балок. Это попросту позволяет максимально снизить расходы на возведение частного малоэтажного жилого строения. Но при этом требуется произвести грамотный расчет балок перекрытия.

Для правильного вычисления их поперечного сечения необходимо учитывать следующие параметры:

  • планируемая нагрузка на перекрытие;
  • ширину пролета;
  • шаг их установки;
  • конфигурацию поперечного сечения балок.

Например, пролеты до 5 метров можно перекрывать брусьями прямоугольной формы со сторонами 100 на 200 мм. При этом если их уложить с шагом не больше 60 см, то межэтажная конструкция способна выдерживать суммарную нагрузку до 2 тонн. К тому же необходимо учитывать величину прогиба несущих балок. Например, на 4-метровом брусе допускается искривление при полной нагрузке до 16 мм.

На заметку!Хорошей альтернативой балкам могут стать несколько досок сращенных по толщине, установленные на ребро. Для этого их нужно стянуть болтовыми соединениями, расположенными равномерно по всей их длине. Такой способ обустройства несущих составляющих межэтажной конструкции позволяет не только сэкономить на покупке толстых балок, но и обеспечить лучшую жесткость к изгибающим нагрузкам.

Читайте также: Строительство домов из клееного бруса: разбор самого высокотехнологичного направления загородного строительства

Особенности монтажа перекрытия в доме из бруса

Монтаж межэтажной конструкции можно начинать только после окончательной сборки сруба. Для начала на его внутренних поверхностях противоположных стен нужно отметить планируемое положение несущих балок. На проектном уровне устанавливаются специальные кронштейны-держатели и фиксируются с помощью длинных саморезов. На эти металлические «подпорки» и монтируются балки.

После установки несущих составляющих межэтажной конструкции между ними располагают специальные бруски (черепные), имеющие квадратное сечение со стороной 40 либо 50 мм. Их закрепляют в нижней части боковых граней балок.

На черепные настилаются доски, формируя сплошную плоскость для укладки изолирующего материала. После укладки утеплителя на верхнюю поверхность балок укладывают доски. Таким образом создается черновой пол на втором этаже.

Отделение первого жилого яруса от грунта осуществляется немного по другой технологии. Несущие лаги врезают во второй снизу венец либо в окладной. Само обустройство межэтажной конструкции первого яруса производиться аналогично выше описанного процесса. Только необходимо:

  1. Между двумя рядами досок проложить теплоизолирующий материал толщиной не менее 150-200 мм. В качестве утеплителя можно использовать минеральную или базальтовую вату, пенополистирол, керамзит.
  2. Все деревянные составляющие конструкции тщательно обработать антисептическими пропитками. На нижний слой досок нужно уложить гидроизоляционную прокладку из рубероида или толстой полиэтиленовой пленки. Это позволит свести до минимума отрицательное воздействие исходящей от земли повышенной влажности.

Перекрытия в каркасном доме

Пример межэтажной конструкции в каркасном доме

Планируя обустройство межэтажных конструкций в каркасном доме, рекомендуется учитывать следующее:

  1. для их изготовления рационально применять те же материалы, что и использовались на сборку каркаса;
  2. должна создаваться относительно легкое перекрытие, это даст возможность исключить привлечения для его монтажа специализированной подъемной техники;
  3. но при этом должно обладать достаточной жесткостью и надежностью;
  4. гарантированное обеспечение тепловой и звуковой изоляции между смежными по высоте помещениями.

Многообразие исполнения перекрытия

В качестве основных несущих составляющих конструкции можно использовать цельные или клееные брусья. А сверху их обшить ориентировано-стружечными плитами. Каркас сделать из калиброванных деревянных брусьев, а для отделки использовать сип-панели.

Несущую конструкцию собрать из стальных фасонных профилей. Ее обшивку сделать с применением ориентировано-стружечных плит. Каркас обустроить с помощью металлических сборных ферм. А отделать их используя сип-панели.

Но из всех приведенных способов обустройства перекрытия наиболее рациональных и экономически выгодным является следующий вариант. Для сборки несущей части межэтажной конструкции использовать стальные двутавровые балки. А обшивку сделать сип-панелями.

Заключение

Надеемся, что предложенная статья поможет Вам сделать грамотный выбор в способе обустройства межэтажной конструкции.

В завершение маленький совет: при планировании перекрытия в доме следует учесть тип малоэтажного жилого строения и стоимость стройматериалов.

Виды межэтажных перекрытий — Строительство

Цель любого собственника при строительстве или реконструкции загородного дома — получить как можно больше комнат на имеющемся надводном участке. По этой причине включить в проект цокольный этаж, мансардную крышу и, по возможности, два-три этажа в доме. Независимо от того, сколько уровней здания предусмотрено в проекте, строители должны монтировать перекрытия, выбрав подходящий вариант из множества типов.

Требования к перекрытиям

Так как на стоимость этого конструктивного элемента приходится около 20% всей сметы строящегося дома, крайне нежелательно делать неправильный выбор и экономить там, где этого делать не нужно. . Чтобы не допустить серьезной ошибки, необходимо понимать требования, предъявляемые к перекрытиям зданий:

  1. Прочность. Под данным параметром подразумевается заявленная в документации полезная нагрузка, то есть способность перекрытия выдерживать снаряженную массу, а также массу конструктивных элементов здания, оборудования, людей, мебели.Чем ниже будет перекрытие, тем оно должно иметь большую прочность.
  2. Жесткость или сопротивление деформации. Этот параметр напрямую связан с прочностью и зависит от ширины межэтажного элемента. Для дерева этот показатель не может быть больше 0,5-0,7%, а для стальных балок должен превышать порог в 0,25% ширины проема.
  3. Звукоизоляция. Отвечает за низкий уровень шума в доме, благодаря предотвращению распространения звуковых волн.
  4. Теплоизоляция.Показывает степень сохранения тепла в помещениях.
  5. Огнестойкость. Важный показатель с точки зрения пожарной безопасности, характеризуется степенью защиты помещения от повреждения огнем в течение определенного времени.
  6. Массово-габаритные показатели, то есть оптимальное сочетание веса и толщины перекрытия.

Классификация перекрытий

Следует учитывать, что требования к указанным характеристикам могут изменяться в зависимости от расположения межэтажного элемента.Поэтому строители и проектировщики разделяют перекрытия в первую очередь на:

  • Подвал;
  • Цоколь;
  • Межэтажный;
  • Чердак.

Перекрытия подвала выдерживают максимальную нагрузку. Кроме того, они должны выдерживать вес перегородок и несущих стен, поэтому на них ложится значительная масса действующего оборудования и декоративных элементов первого этажа. Обычно это все элементы кухни, камина, фонтана, мебели и других частей интерьера.Также перекрытие подвала вносит значительный вклад в обеспечение жесткости конструкции дома. Учитывая все эти факторы, также стоит помнить, что ограничений по весу и толщине перекрытия практически не существует, благодаря тщательному устройству на фундаменте дома. Но стоит позаботиться о хорошей теплоизоляции, пароизоляции и гидроизоляции, особенно если погреб не отапливается.

К цокольному перекрытию требования примерно такие же, и тоже нет ограничений по снаряженной массе элемента.

Межэтажные и мансардные перекрытия выбираются с учетом баланса между снаряженной массой элементов и выдерживаемыми ими нагрузками. Часто для достижения оптимального результата возводят дополнительные несущие стены, уменьшают размеры пролетов или уменьшают нагрузку. Также, как и с погребом, необходимо учитывать отопление мансарды, чтобы обеспечить достаточную изоляцию перекрытия. Для межэтажных перекрытий значительную роль играют требования к звукоизоляции.

Типы перекрытий

Чтобы удовлетворить такое разнообразие требований строительный рынок предлагает огромный выбор решений. Элементы по конструкции и используемому материалу различаются и классифицируются следующим образом:

  • Безбалочные: сборные и монолитные;
  • Балка: деревянная, металлическая, железобетонная;
  • Лакунар;
  • Арка кирпичная;
  • Палатка.

Из этих вариантов осуществляется выбор, исходя из проекта строящегося здания.

Очень часто при строительстве дома учитываются только деревянные решения, так как другие варианты дороже, сложнее в установке и иногда даже требуют наличия специального оборудования для монтажа. Но если посмотреть на проблему с другой стороны, то выбор неправильного перекрытия ведет к дальнейшему сокращению его жизненного цикла, частым ремонтам и реконструкции зданий. Поэтому лучше всего, когда элементы конструкции выбираются не по ценовым параметрам, а по общим техническим характеристикам.

Плоские перекрытия

  • Монтаж безбалочных комбинированных перекрытий из пустотелых бетонных панелей. К их преимуществам относят:
    1. Высокие показатели прочности;
    2. Огнестойкость;
    3. Удобство монтажа;
    4. Технологичность;
    5. Наличие разных типоразмеров с ограничением по длине в 9 метров.
    Монтаж сборных перекрытий ведется с помощью специальной техники, что вызывает определенные трудности.
  • Полы плоские монолитно-плитные.Их создание не требует особого заказа на заводах, сложности с транспортировкой и арендой спецтехники. Работы выполняются подливкой по подготовленной горизонтальной опалубке или по профнастилу. Благодаря такой технологии монолитные перекрытия часто используют для замены устаревших деревянных решений, особенно если речь идет о цокольном или цокольном устройстве элемента. Укрепив основание, поверх деревянной заготовки залейте бетонную массу, создавая своими руками монолитное перекрытие.Но поскольку все работы ведутся при участии бетона, в процессе строительства непроизвольно возникают длительные перерывы до месяца до полного высыхания бетонной массы. Такие перекрытия обычно используют как цокольный или цокольный строительный элемент. По форме данный вид перекрытий подразделяется на ребристые, балочные, пластинчатые и со вставками.
  • Полы плоские комбинированные и монолитно-плитные. Создание этого конструктивного элемента позволяет объединить технические и технологические преимущества двух предыдущих типов.Монтажные монолитные конструкции получают заливкой бетонного слоя в пустотные блоки, уложенные между балками перекрытия. В качестве балок можно использовать практически любые, в том числе и железобетонные, а прочностные характеристики получаются оптимальными для здания практически любой высоты. Таким образом, сборные и монолитные перекрытия бывают:
    1. Монтаж без участия спецтехники;
    2. Рентабельность — затраты уменьшаются вдвое;
    3. Хорошая скорость работы;
    4. Работа сокращение объема;
    5. Отсутствие опалубки при создании дизайна;
    6.Возможность создания сложных архитектурных конфигураций.
    7. Готовые перекрытия имеют отличные экологические, адгезионные, теплоизоляционные и звукоизоляционные характеристики.

Балочные потолки

Балочные потолки деревянные. Наиболее распространенное решение в дачном строительстве, благодаря возможности проведения всех работ своими руками. Кроме того, строителей привлекает доступность материалов, хорошие звуко- и теплоизоляционные параметры, низкая стоимость.
Балочные металлические потолки также широко используются при реализации проектов загородного жилья — обычно как цокольный или цокольный вариант.В отличие от деревянных конструкций они более надежны и долговечны, имеют меньшие габариты при тех же параметрах несущих нагрузок. Но, к сожалению, и недостатков они не лишены: не отличаются хорошими теплоизоляционными свойствами и подвержены образованию коррозии. Для создания конструкций используют швеллеры, двутавры (обычные или широкополочные), которые укладываются с шагом 0,5-1,5 метра. Поверх балок монтируются армированные нестандартные бетонные плиты, обычно отличающиеся небольшим типоразмером.
Балочные железобетонные потолки отличаются большим весом, что вынуждает применять для работы специальную технику. Кроме того, увеличивается нагрузка на фундамент, и это необходимо учитывать при создании проекта. Также железобетон отличается низкими показателями звуко- и теплоизоляции, плохо обрабатывается и трудоемок при монтаже.

Лакунары, арочные и тентовые перекрытия

Лакунары и тентовые панели относятся к разновидностям коньковых панелей. Их используют для реализации сложных архитектурных решений обычно при строительстве крупных объектов.При строительстве частных загородных домов такие конструкции применять нецелесообразно. Наиболее можно сказать и о кирпичных арочных перекрытиях.

Вместо заключения

При проектировании и строительстве дома всегда стоит придерживаться оптимальных решений и объективно подбирать конструкции для разных этапов строительства: монолитные перекрытия для подвала и цоколя, деревяные — для мансарды, в соответствии с требованиями к В помещении выбираются межэтажные элементы.

Возможно, такой подход покажется сложным, но только так можно построить дом, который будет надежным, качественным и долговечным.

Этаж 2 этажа по деревянным балкам. Межэтажные потолки в загородном доме

Межэтажный и мансардный этажи — обязательная часть любого дома. В загородном строительстве получили распространение три вида перекрытий: монолитно-бетонные, плитные и деревянные. Выбор варианта зависит от материала стены, например, для деревянного дома монолитные или сборные железобетонные конструкции не подходят.Деревянные полы в кирпичном доме — не самое распространенное решение: они могут быть достаточно прочными, но все же окажутся намного менее прочными, чем бетонные.

Преимущества деревянных полов

Деревянный настил кирпичного дома — вариант, имеющий сразу несколько важных преимуществ, и в то же время он имеет серьезные недостатки. Этот вариант имеет следующие преимущества:

  • Легкость. Такие потолки минимизируют вес дома, что будет важным моментом для кирпичного дома.По этой же причине очень часто для домов из газобетонных блоков выбирают деревянные полы.
  • Относительно простой монтаж. Самостоятельно установить бетонный пол — поднести плиту к объекту крайне сложно, а поднять ее на пол — требуется привлечение специальной техники. Деревянные балки легко установить без посторонней помощи.
  • Экологичность. Натуральный материал благотворно влияет на атмосферу в доме, особенно на древесину хвойных пород.

У такого решения есть и недостатки: дерево горит, поэтому пожар может нанести значительный ущерб.Кроме того, он подвержен гниению, и для защиты от него каждый деревянный элемент требует тщательной обработки антисептиками. Это увеличивает трудозатраты и время установки.

Балочная потолочная конструкция

Кирпичные дома с деревянным полом — довольно распространенное решение. Систему из дерева можно использовать для создания чердака, перекрытия или подвала, при правильном выборе материала и его обработке балки могут прослужить очень долго.

Конструкция представляет собой систему балок, которые будут опираться на внешние стены, в которых для этого сделаны выемки.Балки изготавливают из досок, толщина которых составляет 70-80 мм, также можно использовать парные доски толщиной 50 мм, скрепленные между собой гвоздями или скобами.

Важно, что самым слабым элементом конструкции является точка соприкосновения балки со стеной: если дерево соприкоснется с холодным гнездом, оно неизбежно пострадает от конденсата и постепенно начнет гнить. Чтобы избежать негативных последствий, концы балок оборачивают рубероидом, либо для этих деталей используют специальные антисептические пропитки, предотвращающие гниение.

Балки укладываются в углубления в стенах по маячковому способу, то есть сначала ставятся крайние, а затем средние, нужно следить за тем, чтобы они располагались в одной плоскости. Если требуется выровнять балки, под них кладут смолистые крошки разной толщины.

Специалисты советуют не выносить на улицу края балок, чтобы древесина не начала разрушаться под воздействием уличной влажности. Получившиеся гнезда снаружи заделывают пеной.

Еще одно требование: расстояние от ближайшей балки до трубы отопления не должно быть меньше 38 см. Если выбора нет, между балками и дымоходом необходимо положить лист негорючего асбеста.

Устройство деревянных полов в кирпичном доме

Строительство кирпичного дома с деревянными перекрытиями даст возможность немного сэкономить, при этом дом будет максимально экологически чистым и безопасным. Перекрытие из бруса на кирпичных стенах — это многослойная конструкция, которая должна обеспечивать не только прочность, но и хорошие звукоизоляционные качества.Конструкция состоит из следующих слоев:

Правильно установленный потолок будет перекрывать звуки с верхнего этажа, поэтому будет хорошим решением для дома, в котором будет проживать большая семья. При установке системы балки вставляются в оставленные для них пространства в кладке, а затем фиксируются анкерными болтами.

Вместо бревен и досок можно установить армирующую сетку, после чего верхняя часть пола будет выполнена в виде цементно-песчаной стяжки.Это позволяет использовать все виды отделки, пол верхнего этажа будет полностью ровным.

Перекрытие на деревянные балки может прослужить не менее 50 лет при правильной обработке деревянных элементов. Это довольно простая конструкция, которая подходит для кирпичных, деревянных, газобетонных и других построек. Профессиональный монтаж гарантирует прочность перекрытия, а балки в ближайшее время придется ремонтировать.

Концепция перекрытия в принципе знакома большинству из нас. Это то, что разделяет этажи.В многоэтажных домах перекрытия делают из железобетона. Использовать такие потолки в загородных домах или двухэтажных дачных домах нецелесообразно. Между этажами есть более подходящие деревянные полы. Поговорим о них.

Отметим, что такой вид перекрытия не только надежен, но и вполне доступен. А провести работы по устройству деревянного паркета можно самостоятельно, предварительно ознакомившись с технологией.

Несколько слов об особенностях деревянных перекрытий между этажами

Отметим, что деревянные перекрытия между этажами выполняются на опорных балках.Поэтому при проведении работ следует учитывать, что размеры балок (а именно высота и ширина) должны соответствовать длине пролетов, которые будут перекрываться.

Кроме того, при устройстве таких перекрытий учитывается толщина досок, на которые будет ложиться пол второго этажа, и расстояние между опорными балками.

Устройство балок для перекрытия

Балки для будущего перекрытия можно установить несколькими способами.В первом случае концы балок врезаются прямо в стены, этот момент предусмотрен в самом начале возведения стен вне зависимости от того, строите ли вы здание из кирпича или дерева.

Второй способ размещения балок — это укладка на специальные кирпичные колонны. Но этот способ больше подходит для устройства перекрытий между цокольным и первым этажом. В этом случае колонны устанавливаются довольно часто, для большей надежности.

Балки для перекрытия второго этажа располагаются на расстоянии метра друг от друга, если в качестве напольного покрытия использовать доски толщиной 50 мм.Если у вас доски толщиной 40 миллиметров, то расстояние между балками должно быть меньше — не более 80 сантиметров. Для половиц толщиной 25 миллиметров балки обычно укладывают с шагом в пятьдесят сантиметров. Сразу оговоримся, что деревянные балки для перекрытий можно использовать только в зданиях, где пролеты имеют длину не более пяти-шести метров.

Чтобы обустроить качественный пол между этажами, очень важно следить за тем, чтобы балки были установлены на одном уровне.Выровнять их можно по строительному уровню и по ровной длине доски.

В таблице ниже приведены допустимые значения сечений деревянных балок (для нагрузок 400 килограмм на квадратный метр).

Облицовка и настил балок

После того, как балки установлены и закреплены, их необходимо подшить с помощью тесо, толщина которого должна составлять 25 миллиметров. Обвязка выполняется по низу балок. Далее кладут пароизоляцию и утеплитель.Учтите, что для утепления можно использовать любой материал, кроме минеральной ваты. Для перекрытий между этажами он не очень подходит, так как может выделять вредную пыль.

Когда все необходимые покрытия уложены, можно приступать к укладке полов. Для этих целей подойдут доски, специальные деревянные панели и другие материалы. Со стороны первого этажа (низа) балки перекрытия можно закрыть листами гипсокартона.

Рекомендации по выбору материалов для деревянных полов

Для межэтажных перекрытий выбирают балки из сухой древесины.Учтите, что дерево для таких целей следует сушить не менее года на открытом воздухе. Оптимальный срок высыхания — около трех лет.

Учтите, что при расчете количества балок для перекрытия между этажами в вашем доме нужно учитывать некоторые строительные хитрости. Выше, в таблице, вы уже могли ознакомиться со значениями сечений балок, подходящих для перекрытий. Теперь поговорим о том, как увеличить выдерживаемую нагрузку:

  1. Если две балки расположены рядом, нагрузка, которую они могут выдержать, складывается.Например, если одна балка выдерживает 400 килограммов, то две — 800.
  2. Чтобы в 4 раза выдерживать нагрузку, балки можно уложить друг на друга.
  3. Правило расчета балок: сечение балки не должно составлять 1/25 ее длины. Это значит, что толщина настила в 6 метров должна составлять 24 сантиметра, а ширина балки при этом — 15-18 см.

Правильно подобранные балки перекрытия прослужат долго и смогут выдержать допустимые нагрузки.Главное в этом вопросе — соблюдение всех требований к установке балок, качеству древесины. А для большей надежности будущего перекрытия можно использовать строительные хитрости.

Перекрытия между этажами в частном доме — это конструкции, разделяющие помещение по высоте, образующие перекрытия. Эти конструкции отделяют цокольные и мансардные помещения от основных. Они должны обладать достаточной прочностью, чтобы выдерживать нагрузку от собственного веса и полезного груза, которым оказывается мебель, люди, а также оборудование.

общее описание

Полезная нагрузка на квадратный метр будет зависеть от назначения помещения и типа оборудования. Если речь идет об этой величине, не более 105 килограммов на квадратный метр. Для полов это значение увеличивается до 210 килограммов на квадратный метр. Перекрытие между этажами в частном доме должно быть прочным, под действием нагрузок они не должны прогибаться, допустимая величина изгиба для мансардных этажей — 1/200, тогда как в случае межэтажных пролетов это значение должно быть 1. / 250.

Основные требования к перекрытиям

При возведении перекрытий должна быть обеспечена достаточная степень звукоизоляции, значение которой устанавливается нормами при проектировании. Для этого закройте зазоры в местах стыковки материала, только в этом случае звуки из соседних комнат будут раздаваться минимально. Потолки, которые разделяют комнаты с определенным перепадом температур, должны соответствовать требованиям тепловой защиты. Это свидетельствует о необходимости использования дополнительного слоя теплоизоляции.Любая конструкция, особенно деревянная, не выдерживает длительного воздействия огня. Следует помнить, что для каждого материала характерно определенное значение предела огнестойкости. Для железобетонных полов — 60 минут, но если конструкция деревянная с засыпкой, а дно имеет оштукатуренную поверхность, то противостояние с огнем продлится 45 минут. которые защищены слоем штукатурки, выдерживают пламя около 15 минут. При наличии деревянных полов, которые при устройстве не были защищены огнезащитными материалами, следует учитывать, что их огнестойкость еще меньше.

Типы перекрытий

Перекрытия между этажами в частном доме могут быть межэтажными, цокольными, цокольными или мансардными. По конструктивному решению несущая часть перекрытий — балочная или безбалочная. В первом случае система состоит из балок и заполнения. Во втором — конструкция состоит из однородных элементов в виде панелей или плит.

Характеристики балочных перекрытий

Перекрытия между этажами в частном доме могут быть балочными, при этом отдельные элементы располагаются на равном расстоянии друг от друга, а заполняющие элементы укладываются на балки.Последние служат ограждением. Балки могут быть металлическими, железобетонными или деревянными.

Особенности устройства перекрытий из деревянных балок

При строительстве частных домов в большинстве случаев используются балочные перекрытия из дерева. Для балок существуют ограничения по ширине пролета, их можно использовать для мансардных этажей или межэтажных конструкций, у которых пролет должен составлять 5 метров. Такие изделия изготавливаются из древесины хвойных или лиственных пород, а на верхней стороне находится настил, то есть пол.Конструкция такого потолка предусматривает наличие балок, рулонных, перекрытий и теплоизоляционного материала.

Если вы решили построить межэтажные перекрытия в частном доме на основе деревянных балок, знайте, что дом может иметь прямоугольный план. При этом необходимо перекрывать пролеты по направлению вдоль короткой стены. Чтобы перекрытие не прогибалось под собственным весом, его элементы укладывают на определенном расстоянии. При необходимости для возведения потолка 3х4 метра следует использовать балки 6х20, которые укладываются на 3-х метровую стену.Если пол межэтажный, то между балками должно быть 1,25 метра, в случае мансардного этажа расстояние увеличивается до 1,85 метра. Это указывает на то, что с увеличением пролета расстояние между балками становится больше.

Технология работы

Если в частном доме из дерева вы будете укладывать межэтажные перекрытия, то сначала элементы обрабатываются антисептиком. Когда их опирают на бетонную или каменную стену, концы оборачивают двумя слоями рубероида, а балку вставляют в подготовленное гнездо.При этом элемент не должен доходить до задней стенки на 3 сантиметра, конец балки следует сделать скошенным. Оставшееся свободное пространство заполняют теплоизоляцией, которую можно заменить пенопластом.

На боковых сторонах балок укрепляют бруски 4х4 или 5х5, которые называются краниальными. На брусьях из плиты закрепляют планки. Пластины плотно прижимаются друг к другу, крепятся к черепной планке с помощью саморезов. Когда в частном доме выполняется перекрытие этажей, рекомендуется заранее рассмотреть фото.Это позволит понять, что конструкция требует установки утеплителя. Он будет выполнять роль звукопоглощающего слоя, а в мансардном этаже — функцию теплоизоляции. В качестве материала можно использовать пенополистирол, керамзит, опилки, минеральную вату, стружку, солому, а также древесную листву. После закрепления рулона сверху укладывается теплоизоляция. Между балками предварительно следует уложить слой кровельной, пароизоляционной пленки или пергамина, загнув материал на пять сантиметров по балкам.После наступает очередь укладки слоя утеплителя.

Конструкция бетонного перекрытия

Бетонные перекрытия между этажами в частном доме могут иметь разную форму. Если мы говорим о монолитных конструкциях, то это сплошная плита, толщина которой в пределах от 8 до 12 сантиметров. В этом случае используется бетон марки М 200, сама плита поддерживается массой квадратного метра такого перекрытия может составлять 490 килограмм при толщине 200 миллиметров.Монтаж выполняется в несколько этапов, первый — это установка несущих балок на подготовленное место, затем укладывается деревянная опалубка, а на следующем этапе укладывается 6-миллиметровая арматура. На завершающем этапе заливается бетон. Толщина перекрытий между этажами в частном доме может быть равной вышеуказанному пределу, однако также важно правильно соорудить опалубку, которую иногда покупают уже готовой. Он состоит из балок, фанеры, а также треног.Если использовать опалубку из алюминиевых или деревянных балок, то у мастера будет возможность построить потолок любой конфигурации.

Заключение

Перекрытия между этажами в частном доме из газобетона обычно делают из дерева, так как вес материала в основании стен не настолько велик, чтобы выдерживать бетонные нагрузки.

Оптимальный вариант надежного перекрытия частного дома определяется на этапе разработки проектной документации.На выбор влияют толщина стен, высота здания, полезная нагрузка от коммуникаций, сантехника, отопительное оборудование, бытовая техника, мебель. Напольные этажи делят дом по высоте и служат для смежных комнат с полом или потолком. Горизонтальные перегородки мешают циркуляции холодного воздуха и способствуют энергосбережению.


Виды горизонтальных конструкций в частном доме по расположению:

  • подвал — изолируют подземные неотапливаемые помещения;
  • подвал — этаж первого этажа;
  • чердаки — защищают жилые комнаты от холода и жары кровельного пространства;
  • межэтажный (чердак) — делят конструкцию по высоте.

Функциональные полы частного дома должны иметь:

1. прочность, то есть способность выдерживать собственный вес, обстановку и оборудование. Полезная нагрузка на чердаке — 105 кг / см2, в подвале и внутри — 210 кг / см2;

2. Жесткость, выдерживающая допустимый прогиб 3 см. От этого зависит целостность потолка, вибрация и скрип пола на верхних этажах коттеджа;

3. Звукопоглощающие свойства. Перегородки между жилыми этажами звукоизолированы;

4.теплосберегающие качества, если в соседних помещениях разная температура. Для предотвращения образования конденсата укладывается дополнительная пароизоляция;

5. Огнестойкость, обеспечивающая безопасную эвакуацию при пожаре. Железобетон дает запас времени 60 минут, защищенный штукатуркой — максимум 45 минут;

6. Слой гидроизоляции вблизи холодильных камер;

7. Биологическая устойчивость к грибковым микроорганизмам.

Конструкция сборно-монолитная.Первые монтируются на балки или с помощью железобетонных плит, вторые заливаются в опалубку. Прочность несущих стен, сроки и материально-техническая база строительства определяют способ возведения перекрытий. Частные дома из пеноблоков требуют особого подхода при выборе экологичной системы. Газобетон имеет недостаточную прочность и может давать усадку при больших нагрузках, поэтому перекрытие в таких коттеджах проще делать деревянными балками. Устройство полов выполняется самостоятельно.

Какой сорт лучше выбрать?

Несущие балки сборных перекрытий опираются на ограждающие стены коттеджа. Сверху укладывают чистый пол, снизу выбивают потолок, между ними прокладывают тепло- и звукоизоляцию. В частных домах с несущими стенами из искусственного камня применяют деревянные или железобетонные балки, металлический двутавр или швеллер.

В коттедже из пеноблоков перекрытие первого этажа может выполняться пустотными плитами, которые заказываются заранее под железобетон.Для монтажа потребуется привлечение подъемного оборудования и квалифицированных рабочих. По периметру несущих стен необходимо сделать замкнутый армированный пояс.

Монолитные перекрытия между этажами монтируют после точных расчетов несущей способности пеноблоков. Такой вариант потребует затрат на промежуточные перегородки, увеличение толщины стен, армированный пояс, подвесную опалубку и надежные опоры. Заливка связана с применением металлической арматуры и заводского бетона, который непрерывно подается до верхней отметки с помощью насосов.Поэтому я сам не справляюсь с такой работой. Толщина железобетона не превышает 15–20 см, но для его застывания требуется месяц.

При строительстве пеноблоков доступность, небольшой вес, простота монтажа — главные критерии выбора материала и способа устройства. Древесина обладает всеми этими качествами. Вариант использования металлических двутавров не подходит для пенобетонных домов из-за большого веса и возможности возникновения коррозии.

Установка деревянных опор

Преимущества:

1. Относительно небольшой общий вес (вместе со средней максимальной полезной нагрузкой 400 кг / м2) по сравнению с железобетоном, который в 2 раза тяжелее. Обустройство надземных конструкций позволяет сэкономить на фундаменте;

2. Наличие различных видов пиломатериалов. Бруски сращиваются по длине, склеиваются из досок подходящих размеров. Для транспортировки и разгрузки не требуется специального оборудования;

3.простой монтаж с использованием стандартных инструментов позволяет выполнять работы самостоятельно без подъемных механизмов;

4. Отсутствие необходимости усиления периметра несущих стен железобетонным поясом;

5. экономия на фундаменте, транспорте, наемных рабочих, стоимости материала;

6. Высокая скорость монтажа и немедленное продолжение строительства.

Недостатком является ограничение пролета. Чтобы прогиб стержней был минимальным, в помещениях устанавливают колонны и подпорные стены.Шаг укладки определяется нагрузкой и сечением балки. Устойчивые перекрытия перекрытия возводятся на пролетах до 5 м, а ширина чердаков не превышает 6 м. При средней нагрузке 400 кг / м2 бруски сечением 150х200 (225) мм устанавливают с шагом 0,6 м, 150х225 (175х250) мм на расстоянии 1 м.

Перед укладкой дерево обрабатывается антисептиком. После пропитки наносится защитное покрытие от огня, плесени и насекомых. В гнездах закрепляются балки, образующиеся при возведении несущих стен.Концы брусков обрезаются под углом 60 °, смазываются маслом и обертываются рубероидом, контактирующим с каменными блоками. Свободное пространство ниш заполняют минеральной ватой или продувают пенопластом.

Сначала монтируются балки на расстоянии 0,5 м от стен, затем с определенным шагом распределяются промежуточные. По лазерному уровню проверьте одинаковый уровень укладки планок. Конструкция выравнивается промасленными досками необходимой толщины, которые закладываются гнездами под балки.

Утеплитель и отделка

Расположение в коттедже горизонтальной перегородки определяет применение изоляционных и отделочных материалов. Толщина перекрытий между этажами зависит от высоты балок, количества слоев и характеристик чистового пола. Схема устройства своими руками

  • черепные блоки 50х50 мм прибивают к низу боковых поверхностей балок. Они сохранят рулон и изоляцию; На брусья укладываются рулоны
  • , что можно сделать, сбив доски с досок;
  • щиты соединяются и прикрепляются к черепным стержням;
  • Если потолок цокольный, то на «черный» пол кладут пароизоляционную пленку и утеплитель.Сверху укладывается гидроизоляция и чистовой пол;
  • Полы внизу облицованы пароизоляцией, затем потолочной плитой, фанерой или деревянными панелями. После укладки тепло- и звукоизоляции конструкция покрывается паровой мембраной и укладываются половицы.

Доски пола пропитаны защитными средствами, окрашены или вскрыты лаком. На ДСП укладывают линолеум, ламинат, паркет. Выравнивают потолок декоративной плиткой, доской или гипсокартоном.Затем нанесите финишное покрытие.

1. Деревянные элементы обрабатываются средствами на водной основе, предназначенными для использования внутри помещений. Для этого подходит Сенеж огнебио российского производства — комплексная пропитка относится к 1-й группе эффективности защиты от огня и воздействия биологических факторов на древесину.

2. Проем в перекрытии не должен превышать 6 м, а шаг укладки несущих балок — 1 м.

3. Минимальное расстояние между опорными балками и шахтами вытяжной вентиляции — 250 мм.

4. Минимальная толщина слоя тепло- и звукоизоляции составляет 100 мм между жилыми помещениями и 200–250 мм для чердачных и подвальных систем.

В качестве утеплителя используется керамзит с размером частиц 5-10 мм, перлит, шлак, сухой песок, пенополистирол или минеральная вата. Объемные материалы более доступны по цене, но утяжеляют конструкцию. Наиболее подходящий вариант для частного дома — минеральная вата. Она имеет невысокую теплопроводность, отталкивает влагу и, в отличие от пенопласта, пропускает воздух.

Монтаж перекрытий

В кирпичных зданиях для устройства межэтажных перекрытий применяют железобетонные многопустотные панели, опирающиеся на продольные внешние, и внутренние стены. В других конструкциях зданий ригели (прогоны), на которые укладываются плиты перекрытий, являются опорными.

Ригели (прогоны) опирают на железобетонные подушки 1 (рис. 142, а, заделывают в кирпичные стены или укладывают на кирпичные столбы по ходу кладки.Опорные подушки устанавливают так, чтобы разница в отметках их верха в пределах сечения дома была не более 10мм.

Рис. 142. Установка ригеля (прогона) :
А — на стене, — на колонне; 1 — подушка железобетонная, 2 — пробеги

Перед началом установки ригелей (прогонов) проверьте ровное горизонтальное положение опорных подушек. Ригели стропуют за две петли, подают к месту установки и опускают на станину из раствора, разложивают на опорах.Ригели доводят до проектного положения монтажными ломиками. Однако перемещать перекладину можно только перпендикулярно продольной оси бега, работая лапчатым ломиком. Устойчивость стен или колонн, в которые опирается ригель, в противном случае может нарушиться. Рабочее место монтажников — на инвентарных подмостях. После регулировки горизонтального положения (по уровню и визиту на ранее установленные ригели) и вертикального положения (на отвесе) ригель крепится к ранее установленным конструкциям (способ крепления указывается в проекте) и затем снимается стропами.

Панели внахлест. В кирпичных и крупноблочных зданиях монтаж панелей перекрытий начинают после того, как все элементы внешних и внутренних стен в пределах пола или захватки будут возведены до проектной отметки.

Перед началом монтажа перекрытий проверьте положение верхних опорных частей кладки и прогонов, которые должны находиться в одной плоскости (рис. 143): разница в отметках в пределах пола не должна превышать 15мм.

а Рис.143. Подготовка опорной поверхности для плит межэтажного перекрытия :
А — строповка, — упаковка на стенах, в — рихтовка, г — минимальный размер площадки опирания плит;
1 — подмости, 2 — ящик с раствором, 3 — растворная кровать, 4 — гибкий уровень

Необходимо обеспечить горизонтальное положение потолка, образуемого перекрытия. Для этого можно использовать следующий прием. В пределах захвата здания (секций) по периметру верха стен или прогонов с помощью уровня или гибкой планки нанесите (на заранее фиксированные рейки) риски, соответствующие горизонту сборки, т.е.е. До отметки, на которой будет низ конструкций перекрытий. Затем по нивелировочным разметкам (на шнур-причалке) укладывают выравнивающий слой раствора (стяжки), разравнивают раствор правилом и после того, как стяжка приобретает 50 % прочности , монтируется пластинами (панелью) перекрытий, растекаясь по опорные поверхности слой свежего раствора толщиной 3 … 4мм. Другой способ состоит в том, что при выравнивании опорных поверхностей ставятся отметки среднего монтажного горизонта на рейки, устанавливаемые по периметру через каждые 5 зданий… 6м. При этом учтите, что растворные швы должны быть наименьшей толщины. Во время установки плит натяните шнур-причалку и по нему прямо под смонтированные плиты расстелите растворную ложе так, чтобы поверхность станины была на 2 … 3мм выше шнура.

Монтаж панелей начинают от торцевых стен, при этом рабочее место монтажников находится на инвентарных подмостях (столиках), а последующие панели укладывают на ранее уложенные конструкции.

Внахлест монтирует звено из четырех человек: слесаря ​​крана, двух монтажников (4-й и 3-й разряды) и подмостка (3-й разряд), подмости подбирает панели, стропует их четырехветвевым стропом и подает сигналы при подъеме.Два монтажника находятся на перекрытии (вначале на подмостях), располагаясь по одному у каждой опоры смонтированной панели (рис. 144). Монтажники принимают представленный краном пульт, разворачивают его и направляют при опускании в проектное положение. Небольшой рекурсор панели монтажники делают ломиками перед снятием стропы. Однако перемещать панели в направлении, перпендикулярном стенам, недопустимо. Поэтому, прежде чем опускать панель, ее точно направьте, чтобы получить опорную площадку требуемой ширины.После упаковки каждой панели проверьте горизонтальность потолка по его плоскости; а при необходимости и правило. Если обнаружится, что плоскости устанавливаемой и соседней панели не совпадают с ним более чем на 4мм, панель поднимают краном, поправляют растворную станину и устанавливают заново.

а Рис. 144. Монтаж панелей (плит) перекрытия :
1 — четырехветвевой строп, 2 — растворная станина, 3 — штабельная плита

Панели перекрытий после регулировки закрепляют в соответствии с инструкциями в рабочих чертежах: монтажные петли панелей приваривают к анкерам, заделанным при кладке стены, соседние панели скрепляют между собой анкерами для монтажных петель.Продольные швы между панелями заделывают раствором, плотно зачеканивая им шов на всю глубину (рис. 145). Стыки панелей перекрытия со стенами заделывают после укладки внахлест.

а Рис. 145. Установка анкеров и заделка стыков :
1 — закладной в кладку анкер «К-брус», 2 — сварка стальных коммуникаций, 3 — швы, заделанные раствором М-100, 4 — ящик с раствором, 5 — швы. которые не были закрыты решением

В пустотах при опирании их на наружных стенах обязательно заделывают пустоты легкими бетонными или готовыми бетонными пробками на глубину не менее 120мм.Это делают с целью теплозащиты, чтобы в местах опирания перекрытия стены зимой не промерзали. Так же заделывают тяжелый бетон или пустоты вкладышами в панелях, опирающихся на внутренние несущие стены, начиная с третьего перекрытия сверху зданий и ниже. Такая заделка необходима для защиты опорных частей пустотных перекрытий перекрытий от разрушения под давлением вышележащих конструкций. Инструкции по заделке пустоты обычно дают в проектах.

Межэтажный паркет. Паркетные полы между этажами

В малоэтажном частном строительстве вопрос, как сделать деревянный пол между этажами своими руками, возникает довольно часто. Балки для него используются гораздо охотнее, чем бетонные плиты, особенно если стены здания выполнены из относительно хрупких или мягких материалов — пенобетона, газобетона, бревен или бруса, и уж тем более, если здание «канадского» » тип.

Бетонные плиты слишком сильно нагружают несущие стены — они могут просто не выдержать такой вес и поэтому просто не могут быть рекомендованы к использованию.При планировке дома не выше трех этажей использование дерева для полов значительно снижает стоимость самого строительства и позволяет постройке гораздо дольше простоять без капитального ремонта.

Как сделать деревянный пол между этажами своими руками, разобраться не так уж и сложно. Однако необходимо учитывать, что вам потребуются предельно точные расчеты и достаточно уверенное владение столярным инструментом. Если вы не привыкли держать в руках ничего более существенного, чем отвертка с плоскогубцами и молоток, доверьте этот ответственный этап строительства профессионалам.Если вы уверены в своих силах, то можете продолжить, и мы надеемся, что советы и рекомендации, приведенные в нашей статье, помогут вам в этом.

Основные материалы и принципы

  • Древесина обладает высокой прочностью, безвредна для живых организмов и относительно недорога. Однако нужно уметь с ней работать, и помнить, что древесина относится к живым материалам, то есть требует ухода и ухода. При устройстве деревянных полов соблюдайте следующие правила.
  • Ширина пролета не должна быть больше 8 метров. Более того, многие плотники рекомендуют оставаться под номером 6, потому что давление на изгиб после того, как он становится намного холоднее.
  • Основные несущие конструкции монтируются из бруса сечением от 50х150 до 140х240. Как вариант, можно использовать очищенное бревно того же диаметра.
  • Желательно покупать качественную древесину различных хвойных пород: у них более высокая прочность на изгиб. Бревна и древесина твердых пород больше ломаются, чем гнутся.
  • Материал для этого должен быть тщательно просушен, желательно естественным образом, на воздухе и под верхней крышкой. В качестве проверки: постучите по пиломатериалу прикладом: чистый, звучный звук предупредит вас, что древесина достаточно сухая.
  • Необходимо проверить шаг между балками. Обычно он колеблется от 60 сантиметров до 1 метра.

Помимо балок потребуются другие материалы.

  • Черепные стержни 5х5 см.К ним подшивают потолок нижнего этажа, а сами закрепляют с внутренней стороны балок.
  • Доска, из которой будет изготовлен черновой пол. Даже не строгал.
  • Доска строганная шпунтованная для чистового пола.
  • Качественная изоляция типа минеральных плит.
  • Гидроизоляция.
  • Обшивка рубероида битумной мастикой.
  • Антисептик, хотелось бы — с огнезащитными свойствами.
  • И, конечно же, отделка внахлест.
  • Устройство межэтажного перекрытия
  • Все начинается с устройства балок. Их закладывают еще на этапе строительства дома, после тщательных расчетов и расчетов.

Правила их установки: Если стена блочная или кирпичная, в стене, где ставятся балки, делают особые гнезда. Гнездо должно заходить в стену не менее чем на половину ее толщины; Часто применяется сквозная прокладка с обязательной герметизацией зазоров, затем утеплителем, пропускающим пар.

  • Если речь идет о деревянном доме, то брус врезается прямо в его венец.
  • Для любых стен бревна пропитываются антисептиком и не трогают перед сушкой.
  • Широкая сторона балки при установке должна лежать вертикально — это повысит ее жесткость и повысит устойчивость к изгибу.
  • Концы уложенных балок обрезают с соблюдением угла 60 градусов и пропитывают битумной мастикой, а затем обматывают двумя-тремя слоями рубероида.
  • Когда стены облицованы, а крыша (временная или постоянная) оборудована, вышеупомянутые черепные балки подшиваются снизу балок с обеих сторон. Они будут служить опорой для пола на верхнем этаже и основанием для крепления потолка на нижнем. Крепятся шурупами, предназначенными для дерева.
  • К верхнему этажу черепной планки прикреплены грубые доски. Для них достаточной считается толщина в полтора сантиметра, так как особой нагрузки они не испытают.Направление укладки — поперек балок.
    Черновой пол также пропитывают антисептическими составами, если это не было сделано ранее.
  • Следующим слоем будет гидроизоляционная пленка на полу. Одним из лучших среди конкурентов считается «Изоспан». Полосы накладываются внахлест, с стыковкой всех стыков малярным скотчем.
  • Следующий слой устройства, из которого состоит пол — утеплитель. Чем он толще, тем лучше, но здесь главное не переборщить, чтобы слой утеплителя не торчал над верхним краем балок.
  • Лаги устанавливаются поверх утеплителя, который должен располагаться поперек балок. Их толщина не менее 4 см, крепление осуществляется металлическими уголками, насаженными на саморезы. Между лагами логично проложить еще один слой утеплителя: пространство по-прежнему остается свободным, а утеплитель также будет служить звукоизоляцией между верхним и нижним помещениями. Его дополняет гидроизоляционная прокладка — это страховка на случай внезапного затопления.
  • Только после всех этих манипуляций лаги обшиваются финишной доской.На этот раз толщина пиломатериала должна быть не менее 2,5 см, и он уже должен быть обработан. Как вариант, можно использовать толстую фанеру, ДВП или ДСП. Покрытие будет уложено под покрытие — плитку, ковролин, ламинат или линолеум.

Перекрытия этажей в частном доме представляют собой конструкции, разделяющие высоту помещения, образующие перекрытия. Эти конструкции отделяют цокольные и мансардные помещения от основных. Они должны обладать достаточной прочностью, чтобы выдерживать нагрузку собственного веса и полезную нагрузку, которая оказывается мебелью, людьми и оборудованием.

общее описание

Размер полезной нагрузки на квадратный метр будет зависеть от назначения помещения и характера оборудования. Если речь идет об этой величине, не более 105 килограммов на квадратный метр. Для межэтажного перекрытия это значение увеличивается до 210 килограммов на квадратный метр. Перекрытие между этажами в частном доме должно быть прочным, под действием нагрузок они не должны прогибаться, допустимая величина изгиба для мансардного этажа — 1/200, тогда как в случае пролетов между этажами эта величина должна быть равным 1/250.

Основные требования к потолкам

При возведении перекрытий необходимо обеспечить достаточную степень шумоизоляции, величина которой устанавливается нормами в проекте. Для этого заделайте щель в материале дока, только в этом случае звуки из соседних комнат будут раздаваться минимально. Потолки, разделяющие комнаты с определенным перепадом температур, должны соответствовать требованиям тепловой защиты.Это свидетельствует о необходимости нанесения дополнительного слоя утеплителя. Любая конструкция, особенно деревянная, не способна выдержать длительное воздействие огня. Следует помнить, что каждый материал отличается определенным значением огнестойкости. Для железобетонных полов — 60 минут, если конструкция деревянная с засыпкой и имеет оштукатуренную поверхность снизу, то огнестойкости хватит на 45 минут. защищен слоем штукатурки, способной противостоять пламени около 15 минут.При наличии деревянных полов, которые в процессе строительства не были защищены огнестойкими материалами, следует отметить, что их огнестойкость еще ниже.

Типы этажей

Перекрытие этажей в частном доме может быть межэтажным, цокольным, цокольным или мансардным. По конструктивному решению несущая часть потолка может быть балочной или небалочной. В первом случае система состоит из балок и заполнения.Во втором строение выполнено из однородных элементов типа панелей или плит.

Характеристики балочного перекрытия

Перекрытие этажей в частном доме может быть балочным, при этом отдельные элементы располагаются на равном расстоянии друг от друга, а элементы заполнения укладываются на балки. Последние выполняют роль ограждения. Балки могут быть металлическими, железобетонными или деревянными.

Особенности возведения деревянных балок

При строительстве частных домов в большинстве случаев используются балочные перекрытия из дерева.Для балок есть ограничения по ширине пролета, их можно использовать для мансардных этажей или межэтажных конструкций, у которых ширина пролета должна составлять 5 метров. Такие изделия изготавливаются из древесины хвойных или твердых пород, а на верхней стороне находится пол, то есть пол. Конструкция такого перекрытия предусматривает балки, подставку, пол и теплоизоляционный материал.

Если вы решили соорудить перекрытие между этажами в частном доме своими руками на основе деревянных балок, то вам следует знать, что дом может иметь прямоугольный план.Необходимо перекрыть пролеты по направлению вдоль короткой стены. Чтобы под собственным весом перекрытие не прогибалось, его элементы размещают на определенном расстоянии. Если необходимо построить перекрытие 3х4 метра, следует использовать балки 6х20, которые укладываются на 3-метровую стену. Если перекрытие межэтажное, балки должны находиться на расстоянии 1,25 метра друг от друга, в случае мансардного перекрытия расстояние увеличивается до 1,85 метра. Это указывает на то, что с увеличением ширины пролета расстояние между балками становится больше.

Технология работ

Если вы будете укладывать перекрытие между этажами в частном доме из дерева, то элементы изначально обрабатываются антисептиком. Когда их опирают на бетонную или каменную стену, концы оборачивают двумя слоями рубероида, а балку вставляют в подготовленное гнездо. При этом элемент не должен доходить до задней стенки на 3 сантиметра, конец балки нужно сделать скошенным. Оставшееся свободное пространство заполняют теплоизоляцией, которую можно заменить пенопластом.

На боковых гранях балок укреплены бруски 4х4 или 5х5, которые называются краниальными. На брусьях закреплены накатанные вперед ролики пластин, плотно прижатые друг к другу, к черепной планке они прикреплены винтами. Когда выполняется перекрытие между этажами в частном доме, рекомендуется заранее рассмотреть фото. Это позволит понять, что конструкция требует установки утеплителя. Он будет выполнять роль звукопоглощающего слоя, а в мансардном этаже — функцию теплоизоляции.В качестве материала может использоваться пенопласт, керамзит, опилки, минеральная вата, стружка, солома, древесная листва. После закрепления катушки поверх уложите утеплитель. Между балками сначала уложите слой рубероида, пароизоляционную пленку или пергамин, загибая материал на пять сантиметров в балки. После наступает очередь укладки слоя утеплителя.

Конструкция бетонного перекрытия

Бетонные перекрытия между этажами в частном доме могут иметь разную форму. Если мы говорим о монолитных конструкциях, то они представляют собой сплошную плиту, толщина которой в пределах от 8 до 12 сантиметров.Используется бетон марки М 200, сама плита из расчета на квадратный метр, такое перекрытие может составлять 490 килограммов при толщине 200 миллиметров. Монтаж осуществляется в несколько этапов, первый — это установка несущих балок на подготовленное место, затем монтируется деревянная опалубка и на следующем этапе укладывается 6-миллиметровая арматура. На завершающем этапе заливается бетон. Толщина перекрытия этажей в частном доме может быть равной указанному выше пределу, однако также важно правильно соорудить опалубку, которую иногда приобретают в готовом виде.Он состоит из балок, фанеры и треног. Если использовать опалубку из алюминиевых или деревянных балок, то мастер сможет построить потолок любой конфигурации.

Заключение

Перекрытие между этажами в частном доме из газобетона обычно деревянное, так как вес материала у основания стен не такой большой, чтобы выдерживать нагрузки бетона.


03.07.2016


0 комментариев

При строительстве дома имеет значение все: и прочность фундамента, и прочность стен, и надежная крыша.Роль потолков не бросается в глаза, но от них зависит устойчивость всей конструкции. Они не только служат основанием для пола (что мы видим в первую очередь), но и равномерно распределяем нагрузку с верхних этажей по всему периметру фундамента. От того, где они расположены и для чего предназначены, перекрытие можно сделать по-разному.

В частном домостроении не часто можно увидеть полы из металла или бетона. Это большой вес и сложность в изготовлении.Использовать дерево намного проще. Немного увеличивает нагрузку на стены, для монтажа оборудования не требуется. При правильном расчете деревянные балки обеспечивают достаточную прочность, а доступность и невысокая стоимость пиломатериалов является дополнительным преимуществом. Деревянные межэтажные перекрытия применимы в домах из кирпича и пеноблоков, брусковых и каркасных. Отличается только способом крепления балок.

В контакте с

Одноклассники


Типы этажей

Перекрытия можно разделить на группы по конструкции и расположению:

  • Цоколь — отделяет холодное подполье от гостиной.
  • Подвал — между жилым этажом и подвалом.
  • Межэтажный.
  • Чердак

Чем меньше перекрытие, тем проще использовать безбалочные конструкции. Часто подвалы отделяют от жилых бетонными плитами или заливают монолитными железобетонными перекрытиями. Между жилыми этажами и мансардой (мансардой) более приемлемо перекрытие отдельных балок — деревянных, железобетонных или металлических. Для монтажа тяжелых конструкций требуется использование техники.Это не всегда удобно, поэтому наиболее распространены деревянные полы.

Каким требованиям должны соответствовать деревянные полы?

  1. Прочность — одно из главных требований. Балки должны выдерживать постоянные нагрузки (их вес, вес перегородок и перекрытий) и кратковременные (люди приходят и уходят, приносят, перемещают мебель, танцуют, дети прыгают и т. Д.). Не утомляясь глубокими расчетами, девелоперы берут за основу сумму в 400 кг на кВт. метр. Это требование к несущей способности плит перекрытия в многоэтажных домах.Паркетные полы между этажами в частном кирпичном доме должны быть не хуже. Для нежилого чердачного помещения этот показатель можно уменьшить.
  2. Жесткость — второе необходимое условие. При полной нагрузке балки не должны прогибаться более чем на 1/250 своей длины.
  3. Звукоизоляция не является обязательной для любого перекрытия. Между этажами это очень желательно, но в других случаях — нет.
  4. Теплозащита. Утепление подвальных и подвальных потолков позволяет сэкономить на отоплении дома и сделать в нем комфортное пребывание.
  5. Паркетные полы требуют дополнительной защиты от огня. Дерево пропитывают антипиренами, используют негорючие утеплители (базальтовая вата) и засыпку (глина, шлак, песок).

Не так давно никого не мучил вопрос выбора: просто брали хорошие бревна с большим диаметром. Обеспечен запас прочности для этажей первого этажа. Для мансардных этажей использовались бревна чуть меньшего размера, потому что нежилой чердак не нес никакой нагрузки.

Для удобства монтажа опилок перекрытий и потолка также применяется прямоугольная балка необходимого сечения.

С развитием строительства мансард и вторых этажей над кирпичными домами возникла необходимость обеспечить межэтажное перекрытие такой же прочности, как и для первого. Расчеты показывают, что прочность перекрытия и его жесткость во многом зависят от «вертикальных размеров» и частоты укладки балок, чем от их толщины. Сейчас никого не удивишь перекрытием из доски 50х150 или 200 мм, уложенной с определенным шагом (0,6-1 м). Это особенно удобно при установке на высоте.Подъем и установка бревен или досок — существенная разница.

Еще один вид балок появился недавно, но уже стал популярным. Это двутавры из двух брусков и полосы OSB. Они легкие и прочные, в зависимости от нагрузки и длины пролеты изготавливаются разной ширины. Такая балка может иметь длину более 10 м.

Другой материал для балок перекрытия — LVL-брус. Состоит из нескольких слоев фанеры, уложенных в одном направлении. Разрез напоминает фанеру.Применяется «самостоятельно» и для изготовления двутавра.

Устройство межэтажного перекрытия в кирпичном доме

Можно установить балки и установить потолок своими руками. Технология монтажа давно отработана, в Интернете есть множество сайтов и видеороликов, подробно объясняющих этот процесс. При кладке кирпичных стен в нужных местах оставляют ниши для балок. Необходимо заранее знать размеры, чтобы не забить готовую стену перфоратором.

Балки мансардного этажа кладут в предназначенные для них гнезда поверх стены. В левую нишу ведут потолочные балки.

Зимой теплый воздух из дома конденсируется в холодной нише (толщина стены уменьшена до ее глубины!), А концы балок гниют. Чтобы этого избежать, гнезда немного больше сечения бруса. Под дерево подкладывают пару слоев рубероида. Балка опирается на стену не менее чем на 15 см, глубина ниши сделана на 10 см больше для свободной циркуляции воздуха.Концы балок обтесаны под углом и обработаны растворами от гниения. После высыхания их промазывают битумом и обматывают рубероидом. Концы не обрабатываются и не закрываются. В свободном пространстве укладывают нишу утеплителем.

Крепление на скобах

Кронштейн представляет собой пластину с отверстиями, изогнутую определенным образом. Одна часть предназначена для укладки и крепления бруса или доски (25–150 мм), другие согнутые в разные стороны «полочки» используются для крепления к стене в двух направлениях.Кронштейн надежно удерживает доску в вертикальном положении без дополнительной поддержки. Если у вас есть инструмент, вы можете сделать (сварить) самостоятельно нужного размера.

Металлических крепежей для крепления балок огромное количество, от простых уголков до хомутов сложной конструкции. Одни используют их «на полную катушку», другие опасаются образования конденсата на металлических пластинах. Каждый решает самостоятельно, в конкретной ситуации.

Перекрытие: из чего оно состоит?

Надежно закрепить балку в кирпичной стене — это полдела.Главное — правильно смонтировать весь межэтажный пирог. Состоит из отделки потолка первого этажа, пароизоляции, утеплителя (выполняет функцию звукоизоляции) и настила второго этажа.

Чтобы не ошибиться при установке, надо помнить законы физики. Пары влаги поднимаются и проникают в изоляцию. В результате он теряет свои свойства. Избежать этого можно только одним способом: не допустить попадания пар в утеплитель — для этого служит пароизоляционная пленка.А то, что «просочилось», надо бесплатно продолжить путь вверх.

Процесс установки внахлест

В первую очередь проверяем, чтобы балки не «люфтили» в поперечном направлении. При большой длине пролета доски нарезаются ровно по размеру между балками и скрепляют их между собой. Это должна быть жесткая конструкция. Есть много видео, где подробно объясняется этот момент, здесь нет никаких особых требований.

Рядом с балками прикрепите черепные бруски.Это обычные сосновые бруски 50 × 50 или 40 × 50 мм. Их прикрепляют к низу балок, чтобы на них уложили доски пола. Если балка достаточно громоздкая (бревно, брус), то роль черепной планки может играть выделенная в балке четверть или паз.

После этого нарезаем доску размером с сантиметр и накладываем бруски. Черновой пол застелить стекломатом и уложить утеплитель. Это может быть минеральная вата в плитах, керамзит, шлак, опилки с песком. Снизу по балкам прибита пароизолирующая пленка.Стыки проклеить скотчем, нахлест по краям обязателен. Помимо пароизоляции, пленка предотвращает попадание частиц минеральной ваты или мусора из утеплителя в жилую комнату.

Поверх пленки балки заполняются прутьями, к которым крепится материал. внутренняя отделка (FCL).

Идите на второй этаж и продолжайте установку потолка.

Закрываем утеплитель пленкой, но теперь это должна быть пленка с большой диффузионной способностью.Она легко пропускает пару в одну сторону, но влага не отступает. Обратите внимание на правильную установку. Поверх пленки укладывают плиту OSB. Они послужат основой для чистого пола из ламината или паркета. Если вы планируете стелить дощатый пол, OSB не укладывают.

Для улучшения звукоизоляционных свойств потолка и уменьшения воздействия на потолок при переезде на второй этаж рядом с основными устанавливают дополнительные балки меньшего сечения. К этим балкам прикрепите потолок.

Паркетный пол с разделенными балками

Из-за меньшего размера между ними и полом второго этажа образуется щель. И теперь все, что там происходит, не отражается на первом потолке.

В контакте с

Перекрытие — обязательный конструктивный элемент любого сооружения. Его предназначение — разделить комнаты по высоте. Вариантов изготовления перекрытий много, но базовыми из них всего три: деревянные, монолитные и сборные железобетонные плиты перекрытия.Выше сегодня сделать межэтажные потолки своими руками в полном объеме. Тем, у кого есть такое желание, поможет сегодняшняя статья. В ней подробно описано, как сделать перекрытие этажей в доме своими руками.

Плита перекрытия

Устройство межэтажных перекрытий неразрывно связано с созданием армопояса. Чтобы весь процесс ознакомления с материалом не вызывал лишних вопросов, следует сразу уточнить, всегда ли нужна броня, и если да, то зачем.

Армопояс (армированный пояс) — замкнутая (монолитная, железобетонная) конструкция, расположенная по контуру с целью равномерного распределения нагрузки.

Наличие бронепоясов под балками плит перекрытия очаровательно в тех случаях, когда:

  1. В качестве фундамента дома используется сборный фундамент (из блоков ПБС) или фундамент мелкого заложения по типу. Причина: в обоих случаях во избежание возможного разрушения фундамента вес перекрытий необходимо распределить по всей площади основания дома.
  2. Стены дома построены из пористых блоков: газоблока, пеноблоков и т. Д. Причина: перекрытия значительного веса создадут точечное давление на пористый материал, который не подходит для этого типа.

В зависимости от типа конструкции, технология врезки балок в стены или опоры на них плит перекрытия могут нести существенные изменения. Исходя из этого, в статье представлены варианты устройства перекрытий на примере кирпичных, блочных и деревянных типовых домов.

Межэтажные перекрытия деревянные своими руками

Деревянные межэтажные перекрытия состоят из: опорных балок, расположенных под черным полом (на котором есть звуко- или теплоизоляционный материал) и монтируемых поверх встречного полотна, на котором уложен дощатый пол. Перекрытие между этажами своими руками

Перекрытия под деревянными балками предназначены для пролетов, ширина которых превышает 5 метров.

Балки перекрытия с балками могут иметь высоту от 140 до 240 мм и толщину от 50 до 160 мм.При монтаже они устанавливаются с шагом 60, 80 или 100 см. Как правило, первое и второе значения рассчитываются на основе расчетных нагрузок.

Устройство деревянного межэтажного перекрытия начинается с подготовки балок. Концы балок перед установкой срезают под углом 60 градусов. После этого, чтобы снизить риск гниения древесины, эти же участки обрабатывают битумом и сушат.

Первые смонтированные крайние балки. Следите за ними равными шагами с промежуточными перекрывающимися элементами.Как первой и последней задается точный горизонтальный уровень.

Укладка бруса на кирпичную стену (рис. 1) сопровождается заделкой несущих элементов в «гнездо» (созданное в конструкции стен) на глубину d 160 мм в стену (каки минимум), расположенное в то же время на променаде. Зазоры между торцами балок и основанием стен заливают цементным раствором (при толщине стен 2 кирпича) или оставляют открытыми (толщиной 2.5 и более кирпичей). Кроме того, с целью увеличения несущей способности перекрытия, каждая 2-я 3-я балка укрепляется анкерами. Они должны закрывать балку с трех сторон (низ и боковые стороны) и заходить в стену примерно на 30-50 мм. Имис соединяются между собой соседними балками на внутренних стенах.

Признак крепления деревянного бруса к блочной стене бетонного моста составляет (из рис. 2). Онаж устраивается под балкой, и ровно до деревянного ящика, заходящего в стену на такой же глубине.Сама балка встраивается в стену на такой же минимум 160 мм. Сзади короба устраивается утеплитель, а сбоку балки создается зазор, обеспечивающий выход для влаги.

При опоре балок на брус, брусчатку и каркасно-щитовые стены несущие элементы просто врезаются в верхний венец.

Как сделать монолитный межэтажный потолок своими руками фото, видео

Монолитный межэтажный (межэтажный) перекрытие из железобетона Представляет собой каркас из стали или стеклопластика, залитый бетоном прямо на строительной площадке.

Монолитные перекрытия для пролетов до 3-х метров в длину.

Устройство монолитного межэтажного перекрытия начинается с устройства опалубки. Следуя элементам диаметром 1 8-16 мм, вяжется арматурный каркас. В конце плиты перекрытие заливается бетоном. Опалубку м демонтируют не ранее, чем через 3 20-30 дней после бетонирования.

Приз монолитно-плитный перекрытие над кирпичной стеной армопояс каки обычно не делается (из рис.3). Глубина опоры не должна быть меньше 2 9 см. При этом за плитой (в кирпичной кладке) следует устраивать утеплитель, который выводит мост на холод (часть которого имеет меньшее значение термического сопротивления).

Узел примыкания перекрытия к стене из газобетона (газоблока) имеет в наличии железобетонную перемычку (на рис. 4). Опора на стены также имеет минимальный вес 1 90 мм. Между дополнительным блоком и печкой должен располагаться утеплитель (желательно 1-2 слоя).

Монтаж в сборные железобетонные перекрытия

Колонны сборные железобетонные — изделия заводского изготовления .
На сегодняшний день производители выпускают плиты полнотелого, полого и оребренного типа. В отличие от последнего, первые два типа плит более приемлемы для использования в частном загородном строительстве.

Плиты перекрытия сборные пролетом до 1 9 м.

Монтаж в сборные железобетонные перекрытия с помощью автокрана.Плиты укладываются на слой раствора слоем до 2 20 мм. Кромес это, под обеими сторонами пластины помещается арматура (делается по желанию). Это значительно упрощает дальнейшее выравнивание железобетонной конструкции. На последнем этапе заделываются швы, оставшиеся между плитами.

Чтобы снизить риск промерзания железобетонных элементов перекрытия, пустоты на концах пустотелых плит следует заполнить минеральной ватой 1 на глубину 20-30 см.

В процессе монтажа межэтажных перекрытий они будут сталкиваться с местами, где установка сборных плит становится невозможной (например, в дымоходе, вентиляционном канале и т. Д.)). В таких случаях делают монолитные участки — в полном монолитном перекрытии.

Железобетон с пустотной плитой, опирающейся на кирпичную стену, должен заходить на ее глубину не менее 4 120 мм (рис. 5). Накладка снаружи с должной изоляцией. Фиксация плит внутренних стен стен сопровождается анкеровкой (закреплением плит, расположенных друг напротив друга, и креплением плит с внешними стенами).

Атта укладывая плиту на стену из газобетона, вместе с анкеровкой, под железобетонную опору устанавливают армопояс (на рис.6). Междуусным блоком, армопоясом и печкой устроена изоляция

Концепция перекрытия в принципе знакома большинству из нас. Это то, что разделяет этажи. В многоэтажных домах перекрытия — железобетонные. Такие потолки нецелесообразно использовать в загородных домах или двухэтажных загородных домах. Между этажами есть более подходящие деревянные полы. О них и поговорим.

Отметим, что такой вид перекрытия не только надежен, но и вполне доступен.А можно проводить работы по устройству деревянных потолков самостоятельно, ознакомившись с технологией.

Несколько слов об особенностях деревянных перекрытий между этажами

Отметим, что деревянные перекрытия между этажами несут на несущих балках. Поэтому при работе следует учитывать, что размеры балок (а именно высота и ширина) должны соответствовать длине пролетов, которые будут перекрываться.

Кроме того, при обустройстве таких перекрытий учитывается толщина досок, из которых будет составлять пол второго этажа, и расстояние между опорными балками.

Монтаж межэтажных балок

Балки для будущего перекрытия можно установить несколькими способами. В первом случае концы балок врезаются прямо в стены, этот момент предусмотрен в самом начале возведения стен вне зависимости от того, строите ли вы здание из кирпича или дерева.

Второй способ размещения балок — укладка их на специальные кирпичные колонны. Но этот способ больше подходит для устройства перекрытий между цокольным и первым этажом.В этом случае колонны устанавливаются довольно часто, для большей надежности.

Балки для перекрытия второго этажа расставляются на расстоянии метра друг от друга, если в качестве напольного покрытия использовать доски толщиной 50 мм. Если в вашем распоряжении доски толщиной 40 миллиметров, то расстояние между балками должно быть меньше — не более 80 сантиметров. Для половиц толщиной 25 миллиметров балки обычно укладывают с шагом в пятьдесят сантиметров. Сразу оговоримся, что деревянные балки для перекрытий можно использовать только в зданиях, где пролеты имеют длину не более пяти-шести метров.

Для устройства качественного перекрытия этажей очень важно следить за тем, чтобы балки были установлены на одном уровне. Выровнять их можно с помощью строительного уровня и даже доски по длине.

В таблице ниже указаны допустимые для межэтажных перекрытий сечения деревянных балок (при нагрузках 400 кг на квадратный метр).

Обшивка и укладка полов

После того, как балки установлены и закреплены, их необходимо подшить кромкой, толщина которой должна составлять 25 миллиметров.Пилинг ведется по низу балок. Далее укладывается пароизоляция и утеплитель. Учтите, что для утепления можно использовать любой материал, кроме минеральной ваты. Для перекрытий между этажами он не очень подходит, так как может выделять вредную пыль.

Когда все необходимые покрытия будут уложены, можно приступать к укладке пола. Для этих целей подойдут доски, специальные деревянные панели и другие материалы. Со стороны первого этажа (внизу) балки перекрытия можно покрыть листами гипсокартона.

Рекомендации по выбору материалов для деревянных настилов пола

Для межэтажных перекрытий выбирайте балки из сухой древесины. Учтите, что дерево для таких целей необходимо сушить не менее года на открытом воздухе. Оптимальный срок высыхания — около трех лет.

Учтите, что при расчете количества балок для перекрытия этажей в вашем доме нужно учитывать некоторые строительные хитрости. Выше, в таблице, вы уже могли ознакомиться со значениями сечения балок, подходящих для перекрытий.Теперь поговорим о том, как можно увеличить длительную нагрузку:

  1. Если две балки поставить рядом, добавляется нагрузка, которую они могут выдержать. Например, если одна балка выдерживает 400 килограммов, то две — 800.
  2. Чтобы в четыре раза увеличить выдерживаемую нагрузку балки, их можно ставить друг на друга.
  3. Правило расчета балок: сечение балки не должно составлять уже 1/25 ее длины. Следовательно, толщина перекрытия в размере 6 метров должна составлять 24 сантиметра, а ширина балки при этом — 15-18 см.

Правильно подобранные балки перекрытия прослужат долго и смогут выдерживать допустимые нагрузки. Главное в этом вопросе — соблюдение всех требований к установке балок, качеству древесины. А для большей надежности будущего перекрытия можно использовать строительные приемы.

Сколько стоит построить кирпичный дом? Попытайтесь найти ответ — Дом

Для одноэтажных и многоэтажных домов кирпичные дома стали настоящим классическим вариантом.На протяжении веков люди высоко ценили кирпич за его хорошие характеристики и физические свойства. Если кто-то задумывается, сколько стоит построить дом из кирпича, то ответ на вопрос в первую очередь будет зависеть от типа материала. По сравнению с глиняным силикатный кирпич будет дешевле. Но по своим свойствам он заметно уступает первому варианту.

Пример расчетов. Начинаем с фундамента

Вот несколько примеров, которые позволят вам понять, сколько стоит построить дом из кирпича, хотя бы исходя из его основных характеристик.Например, установка полноценного ленточного монолитного фундамента необходима, даже если дом планируется построить только в один этаж. Толщина кирпичной кладки — это характеристика, которой должна соответствовать ширина фундамента. Например, мы можем взять толщину 64 сантиметра. Лента будет иметь определенную глубину заполнения. В свою очередь, эта характеристика определяется отдельно для каждого типа климата в зависимости от того, насколько сильно промерзает грунт. Доступные типы почв требуют отдельного рассмотрения, затем, на какой глубине находится тип грунтовых вод.Если говорить о материалах, то по затратам основными характеристиками будут толь для ленточной гидроизоляции, собственная бетонная смесь, опалубка из обрезных осиновых досок из арматурного прутка, подушка для приготовления песка. Собственно, точный ответ на вопрос, сколько стоит построить дом из кирпича, зависит от размеров помещения, а также от самого кирпича. Вот основные статьи расходов.

О стенах

Кирпичные стены изготавливаются только вручную.Цементно-известковые, цементно-глинистые или цементно-песчаные растворы становятся основными инструментами для склеивания кирпича. Поставщиков этого материала следует выбирать очень тщательно, ведь даже дешевая экономия на материале снизит нагрузку на общий бюджет. Поэтому постарайтесь запомнить подходящие варианты, чтобы правильно ответить на вопрос, сколько стоит построить дом из кирпича.

Перекрытия: что с ними происходит

Межэтажные перекрытия, материалами для которых служат бетонные плиты — наиболее частый выбор среди владельцев кирпичных домов.Пустотные плиты могут стать хорошей заменой такому решению. Есть специальные электронные дневники. Если к ним добавить все необходимые материалы, можно получить практически идеально рассчитанную стоимость помещения, которая ответит на вопрос, сколько стоит построить кирпичный дом.

О коммуникациях и кровле

Металлочерепица — наиболее правильный выбор для обустройства кровли. Что касается коммуникаций, следует учитывать удаленность дома от основных магистралей.Построить дом из кирпича без него практически невозможно. Как становится невозможным и однозначный ответ на вопрос, сколько стоит построить дом из кирпича. Глядя на иллюстрации процессов этих работ, можно узнать, как они выполняются, а также то, что для разных типов стен эти работы будут практически одинаковыми с точки зрения выполнения и стоимости.

(PDF) Исследование теплозащитных свойств угла кирпичной стены с дополнительным утеплением по кирпичу

1.1 Обзор последних исследований и источников публикаций

Уголам, повышающим теплозащитные свойства, выпуск

в соответствии с требованиями нормативов посвящены работы многих авторов. В последнее время в работах [1-3] рассматривались варианты утепления внешнего угла кирпичной стены

. В статье [1] представлено предложение конструктивного решения

, в котором дополнительная изоляция располагается в углублении кирпичной стены

снаружи.Такое расположение дополнительной изоляции, по утверждению авторов

, увеличивает температуру в углу на 0,5–1,7 ℃, что обеспечивает более

комфортных условий в помещении. Получена математическая зависимость, по которой

позволяет рассчитать значение температуры в углу без использования численного моделирования

и экспериментальных методов, что упрощает рекламный вариант инженерных решений

.

В статье [2] рассмотрены варианты заглубления в сечениях внешней поверхности оконных

и дверных проемов, наружных стен в углах и на уровне перекрытия, на которые уложен дополнительный слой утеплителя

. По мнению авторов, предлагаемые конструктивные решения

могут быть использованы при новом строительстве и реконструкции зданий. Рассмотренные конструктивные решения

не усложняют процесс выполнения работ и могут быть выполнены

при соответствующей квалификации рабочих.Дополнительная изоляция

увеличивает значение заданного сопротивления теплопередачи стены и тем самым снижает потери тепла

. Экономическая эффективность предлагаемых решений для двухэтажного дома

объемом около 1000 м3 составляет 20 000 грн, что свидетельствует о возможности его использования в строительной практике

.

В статье [3] предложен способ размещения термоклинов в местах особых углублений

стен с внешней стороны углов, проемов и уровня межэтажного перекрытия

.Работа ограничивает использование этого метода и дает конструктивные рекомендации

по практическому расположению узлов. Зафиксировано уменьшение линейных коэффициентов

в углах, в проемах, а также в стыках межэтажного перекрытия в 1,3 — 9,4 раза

. Обоснована минимальная длина термоклина, равная толщине стенки

. Как вариант, дан анализ расположения утеплителя в кирпичной кладке

в районе внешнего угла.

В работе [4] рассмотрены варианты дополнительного утепления угла каркасно-монолитных зданий

. [5-6] В статье [7-10] рассмотрено влияние взаимного расположения внешнего угла

дома и оконного проема на температуру внутренней поверхности угла

. Определение параметров теплоизоляции в зоне фундамента

[11].

1.2 Ранее нерешенные аспекты задания общей проблемы

В публикациях, посвященных исследованиям способов повышения теплозащитных свойств уголка

до норм теплопередачи предлагается использовать сплошной дополнительный слой изоляции, расположенный

у внешнего угла ограждения строительство.Вариант разделения дополнительной изоляции

на две части и смещения ее из угла в расчетной схеме

не рассматривался.

1.3 Постановка задач

Целью данной работы было определение оптимального расположения и возможного минимального размера

дополнительной изоляции, разделенной на две части и смещенной от угла внешней

кирпичной стены в рамках проектной схемы. За критерий оптимальности был принят минимум

необходимой емкости

дополнительной изоляции, обеспечивающей нормативы тепловых характеристик.

2

MATEC Web of Conferences 230, 02039 (2018) https://doi.org/10.1051/matecconf/201823002039

Transbud-2018

Изоляция полов в деревянном доме

Как утеплить перекрытие деревянного дома: советы по утеплению

Правильная изоляция потолка второго этажа надежно защитит жилище от проникновения холодного воздуха. Кроме того, это повысит звукопоглощение и обеспечит защиту от влаги. Далее рассмотрим все нюансы данной операции.

Какие материалы использовать — выбираем лучший вариант

Для утепления межэтажного пространства можно использовать различные материалы. Далее мы рассмотрим наиболее популярные из них и их особенности.

Пенополистирол

Это наименее эффективный аналог, популярный до сих пор. Его можно рекомендовать только жителям теплых регионов, где дома не нуждаются в тщательной теплоизоляции. Главное его преимущество — невысокая стоимость. Кроме того, он дает отличную звукоизоляцию (на нижнем этаже вы не услышите шагов или движения мебели).Еще один плюс в том, что с ним легко работать.

Перечислять все недостатки пенопласта нет смысла, ведь он имеет худшие технические характеристики в своем классе. В холодных регионах его использование практически бессмысленно.

Экструдированный пенополистирол

Чаще всего его называют пеноплексом, а также путают с пенополистиролом (внешне они похожи). Из общего количества у них только сырье, но методы производства кардинально отличаются. В результате такой утеплитель дома получается очень плотным, поэтому его можно сразу оштукатурить, либо использовать как черновой пол.Характеристики следующие:

  • Высокая плотность.
  • Самая низкая теплопроводность (лучший в своем классе). Это указывает на максимальную эффективность.
  • Прост в использовании (легко режется).
  • Безвреден для человека.
  • Очень легкий, поэтому нет необходимости создавать прочную конструкцию между этажами.
  • On (класс G4). Помимо дороговизны, это единственный недостаток.
Пенополиэтилен с фольгой

Несмотря на свою тонкость, это очень эффективный утеплитель (уступающий только пеноплексу).Его можно рекомендовать в случаях, когда между этажами недостаточно места для вставки более толстого коврика. Однако часто такой материал используют по другим причинам.

Продается в виде рулонов шириной 100-120 см, а толщина может достигать 2 см. Он практически полностью отражает тепло, не позволяя ему выйти на улицу. Главная особенность — он совершенно не «боится» влаги, поэтому часто используется для создания гидроизоляционного слоя. Для домов, расположенных в районах Крайнего Севера, можно порекомендовать комбинированное использование пенополиэтилена и фольги (уложенной в качестве пароизоляционной пленки).

Минвата

Минеральная вата на сегодняшний день является самым популярным утеплителем, который используется во всех сферах. Наиболее эффективна разновидность базальта, поэтому именно на ней мы и остановимся.

Совет: для более теплых регионов можно смело использовать стекловату.

Выделим ключевые преимущества:

  • Не горючий (в отличие от стекловаты).
  • Высокая прочность на сжатие.
  • Хорошая гидрофобность.
  • Дает дополнительную звукоизоляцию (в этом выигрывает пеноплекс).На нижнем этаже вы не услышите шагов сверху.
  • Устойчивость к естественным и химическим раздражителям.

Сложно выделить ярко выраженные минусы (кроме дороговизны). Наряду с пеноплексом это наиболее эффективный вариант.

В таблице ниже вы можете увидеть сравнение описываемой изоляции по основным характеристикам.

Рекомендации по обогреву

Технология утепления пола между этажами деревянного дома практически не отличается от стандартных процедур утепления.Однако определенные нюансы все же присутствуют. Поэтому рассмотрим этот процесс подробно.

Изучение предварительных манипуляций

Утепление межэтажного пространства деревянного дома позволит надежно сохранять тепло. Эта процедура заключается в укладке теплоизоляционного материала между балками. Самый простой вариант — работать на втором этаже (то есть застелить пол). Если вы будете делать монтаж снизу, придется монтировать утеплитель на потолке, что намного сложнее (установка навеса требует больших усилий).Для начала необходимо произвести подготовительные операции:

  • Убираем весь этаж со второго этажа. Сначала демонтируем отделку. Если это фанера или подобный материал, то откручиваем листы отверткой. С ламинатом, паркетом или линолеумом все еще проще — нужно просто удалить покрытие.
  • Разбираем черновое покрытие. Если дом относительно новый и все в хорошем состоянии, то делайте это аккуратно, чтобы ничего не повредить.Впоследствии можно будет все установить обратно.
  • В качестве чернового пола для второго этажа (если речь идет о деревянном доме), как правило, используют толстую фанеру или «сороку» (доска толщиной 40 мм). Если покрытие накручено, воспользуемся отверткой, а для гвоздей потребуется вытаскивание.

Важно! Можно только наступать на балки, ведь потолок первого этажа дома не выдержит вес человека.

  • В итоге мы должны добраться до деревянных балок, которые служат гарантом прочности дома.Между ними ничего не должно быть, поэтому убираем весь мусор, остатки старого утеплителя (если есть) и т. Д.
  • Деревянные элементы дома нуждаются в дополнительной защите, поэтому мы покрываем все пространство антисептиками или аналогичными составами. Это предотвратит гниение древесины.
  • Чтобы в процессе работы можно было спокойно пройти по второму этажу, набрасываем несколько досок по балкам.
Монтаж теплоизоляции и завершающие этапы

Итак, пространство между этажами подготовлено и осталось произвести утепление.Работаем в следующей последовательности:

  • Тщательно оцениваем целостность покрытий — сквозные трещины недопустимы. Если они есть, покрыть герметиком или цементным раствором. Даже самые маленькие щели будут способствовать циркуляции воздуха, что приведет к потере тепла и активной конденсации.
  • Убедившись в целостности покрытия, необходимо уложить пароизоляционную пленку. Он защитит теплоизолятор от образования конденсата (с 1 этажа). В магазинах можно найти множество аналогов с разными характеристиками и, как следствие, ценами.Однако по эффективности отличий мало, поэтому покупать дорогие модели смысла нет.
  • Отмеряем пространство между балками и прибавляем к нему 10-15 см. Отрежьте кусочки пленки и приклейте ее к поверхности. Материал должен немного ложиться на балки (для этого оставили лишнее).

Совет: если между балкой и полом первого этажа есть пространство, лучше по всей площади под ним постелить пленку.

Схема установки
  • Теперь кладем утеплитель в межэтажное пространство, избегая даже малейших трещин.Если выбрана минеральная вата, то подрезаем ее с запасом, так как она сжатая.
  • Сверху (по балкам) по всей площади пола укладываем второй слой гидроизоляции. В результате получится что-то вроде сэндвича — конструкции, в которой теплоизоляционный материал надежно защищен от всех природных факторов.
  • Закрываем бревнами (фанера, доски и тд) и кладем последний пол.

Вот и все. Чтобы добиться максимальной защиты дома от холодного воздуха, необходимо изолировать все этажи, избегая малейших щелей.

Как произвести монтаж полов в деревянном доме: хитрости и хитрости

В этой статье мы расскажем о том, как делается перекрытие пола в деревянном доме своими руками.

Рассмотрим наиболее часто используемые материалы для теплоизоляции в помещении. Узнаем их основные характеристики, сильные и слабые стороны, а также выберем наиболее экологически чистый утеплитель.

Также опишем некоторые особенности устройства утеплителя в деревянных домах.

Материалы изоляционные
Виды материалов

Типы материалов, применяемых для утепления пола в деревянном доме, различаются технологией производства и составными элементами. Выбор материала также зависит от места использования.

Для утепления полов в доме используются разные методы.

Рассмотрим некоторые из них:

  1. Изоляционная пластина;
  2. Сыпучие материалы;
  3. Напыление теплоизоляции;
  4. Прокат;
  5. Фольга.

По правилам настила из таких материалов можно использовать один вид или несколько одновременно. Сыпучие материалы, такие как керамзит, шлак, сухая органика, укладываются на бревна слоем от 4 до 5 см, поверх пароизоляции (рубероида).

На чердаке нужно стелить сплошной пол, при котором бревна под керамзит кладут поверх цементной стяжки, а затем покрывают фанерой. Также можно использовать другие напольные покрытия.

Техническая вата

Что касается рулонных материалов, то считается одним из самых удобных способов утеплить межэтажные перекрытия.

Но, к сожалению, это не самый экологически чистый материал, поскольку он содержит суспензию, которая впоследствии появляется на коже и легких человека и провоцирует возникновение раздражений.

Такой материал больше всего подходит для использования в нежилых зданиях или для облицовки внешних стен.

Плитка

Удобен для утепления деревянных полов в частном доме, для укладки в 2 слоя. Чтобы не допустить образования щелей, материал укладывают в виде шахматной доски, а также используют паклю.

Примечание. Утеплять потолок необходимо со стороны крыши, для экономии тепла в помещении, так как теплые массы воздуха всегда поднимаются вверх.

Особенности материалов для утепления полов в деревянном доме

Минеральная базальтовая вата — недорогой материал с хорошими теплоизоляционными качествами, но не подходит для людей, склонных к аллергии. Вата известна своей прочностью и простотой установки.

Базальтовая вата

Изготавливается из отходов переработки горных пород, поэтому стоимость невысока.

Поставляется в виде плит и брикетов. В холодных регионах РФ для качественной теплоизоляции необходимо укладывать хлопок слоем 15-20 см.

Чтобы отрезать вату ножом или ножницами, уложите слой плотно к слою. Плюс к этому материалу в отсутствии необходимости в пароизоляции.

Минвата

Чтобы уложить минеральную вату своими руками на чердаке, нужно установить обрешетку во избежание слеживания материала.При работе с ватой необходимо соблюдать правила безопасности и носить очки, перчатки и респиратор.

Стекловата

По техническим характеристикам аналогичен минеральной вате, но имеет другой состав. Стекловата уступает минеральной вате по огнестойкости, но при этом ее цена намного ниже.

При проведении работ по утеплению полов в деревянном доме также необходимо использовать средства защиты, так как материал вызывает сильное раздражение кожи и слизистых оболочек.

Эковата

Изготовлен из волокнистой целлюлозы, поэтому не вызывает аллергии. Материал пожаробезопасен, пропитан специальными веществами, но цена у него выше других аналогов.

Требует предварительной установки пароизоляции для утепления полов, при этом не поддается гниению и не покрывается плесенью. Эковату нельзя укладывать на чердаках, поскольку материал подвержен сквознякам.

Морские водоросли

В качестве сыпучих материалов приморцы используют водоросли, а мыши и крысы их не любят.В качестве изоляционного материала подойдет смесь опилок и шлака, сена, керамзита, сухих листьев и соломы.

Насыпной материал для утепления перекрытий между этажами набивается нижним слоем под мешковину из целлюлозы и фиксируется в межбалочном пространстве при помощи обрешетки.

Керамзит

Заливается в бревна, а также смешивается с пенополистиролом. Обратной стороной является то, что такой состав очень привлекателен для грызунов, природные компоненты со временем сжимаются и теряют свою первоначальную функцию — сохранять тепло.Также керамзит — слишком тяжелый материал для утепления кровли.

Пенопласт и пенополистирол

Материалы недорогие, и в то же время они обладают высокой прочностью. Легко режется и застегивается даже в 2 слоя.

Требуется предварительная установка пароизоляции для предотвращения попадания конденсата в жилые помещения. Имеет низкий уровень огнестойкости, очень любит мышей.

При пожаре вредные вещества выбрасываются в окружающую среду.Легко резать и собирать. Материал необходимо укладывать плотно, без зазоров; для этого часто используется монтажная пена.

Напыление пенополиуретана

Утеплить пол в деревянном доме — очень хороший способ. Это похоже на поверхность, засыпанную снегом.

По цене этот материал дороже других утеплителей, но при этом экологичен и долговечен. В среднем такого опрыскивания хватает на 40-50 лет.

Фольга

Утепление пола в деревянном доме сочетанием фольгированных материалов и пароизоляции — самый прочный и надежный способ.

Избегает щелей, через которые возможно проникновение холодных масс.

Часто обшивка мансарды изнутри выполняется полностью, в том числе деревянными балками, хотя особой необходимости в этом нет. В виде исключения такие работы ведутся на чердаке, для дальнейшего использования помещения для постоянного проживания.

Характеристика теплоизоляционных материалов

Производство материалов для сохранения тепла в помещении идет в ногу со временем.Ежегодно в производство поступают новые улучшенные материалы.

В первую очередь это здоровье потребителей и окружающая среда. Утеплители KnauF полностью соответствуют этим требованиям.

Экологичность в моде, а также забота о собственном теле.

При выборе материалов в первую очередь необходимо обратить внимание на:

  • уровень теплопроводности;
  • легкость;
  • влагостойкость;
  • огнестойкость;
  • низкий уровень токсичных веществ или их отсутствие;
  • невосприимчивость к гнилостным и грибковым процессам;
  • воздухопроницаемость;
  • устойчивость к атакам грызунов;
  • гибкость и сила одновременно;
  • сорбционная влажность;
  • жаро- и морозостойкость.

Уровень накопления тепла варьируется от 15% до 35%. В районах с суровым климатом необходимо тщательно утеплять полы на чердаке, иначе для обогрева дома придется выкинуть значительные объемы.

Хорошая изоляция чердака снижает перепады температуры и снижает образование конденсата под крышей. А это, в свою очередь, хорошая защита от плесени.

Важно! Качественный монтаж теплоизоляционных материалов обеспечивает сохранение благоприятного микроклимата в доме.Спасает от холода зимой, а летом от жары.

Пароизоляция влагозащита увеличивает срок эксплуатации кровли дома и полов. Металлические детали менее подвержены коррозии. Правильная установка окна на чердаке, а также вентиляционных отверстий предотвратит повышение влажности и позволит появиться сквознякам.

Отсутствие льда и сосулек под кровлей или их минимальное присутствие свидетельствует о качестве укладки теплоизоляции в доме.Во избежание оттока тепла из дома и появления повышенной влажности, на начальном этапе строительства дома необходимо тщательно утеплить полы.

Преимущество деревянных полов — простота и удобство укладки. Древесина имеет низкую теплопроводность, что снижает отток тепла при эксплуатации корпуса.

Утеплительные работы в деревянном доме
Подготовительный

Перед началом работ необходимо внимательно осмотреть конструкцию на предмет выявления плесени, грибка, следов поражения короедом.

Если по результатам осмотра выявлены дефекты, необходимо обработать пораженные участки специальными веществами. Затем можно приступать к укладке материала для утепления полов. При необходимости армируйте балки.

Гидроизоляция

Для этих работ используется супердиффузионная мембрана, так как гидроизоляционная пленка не подходит. Мембрана надежно защищает полы от воды, но пропускает пар.

Мембрана покрывает всю конструкцию, нуждающуюся в защите.Балки оборачивают пленкой для гидроизоляции. Каждый свободный край остается открытым для естественной сушки балок.

Укладочный материал для теплоизоляции

Например, пенопласт или полистирол

крепится жидкими гвоздями и фурнитурой, специально разработанной для этой цели.

Минвата фиксируется проволокой. специальная фурнитура или жидкие гвозди. Вы можете использовать проволоку, чтобы прикрепить вату.

К деревянным полам можно крепить любой теплоизоляционный материал с помощью гвоздей или саморезов, что значительно упрощает монтажные работы.

Утепление межэтажного перекрытия в деревянном доме: своими руками

Современные частные дома чаще всего строят двух- и трехэтажными, иногда даже с балконами. Каркасная технология при домостроении предполагает межэтажные и мансардные перекрытия из материала несущих стен — дерева. Такой строительный материал сам по себе хорошо сохраняет тепло, но его тоже нужно утеплять, особенно для регионов с низкими зимними температурами.

Теплоизоляционные материалы для многоэтажных домов

Для утепления конструктивных элементов деревянного дома производители предлагают широкий ассортимент теплоизоляционных материалов:

Минеральная вата

В основе утеплителя — природное сырье (сплав вулканических пород) с синтетическим связующим.Обладает хорошими теплосберегающими, водоотталкивающими и огнестойкими свойствами. Минеральная вата выпускается в плиточном и рулонном виде. Для утепления межэтажных перекрытий или веранды сверху используется рулонная минеральная вата, а для работы снизу — плиточная минеральная вата.

Пенополистирол экструдированный (пеноплекс)

Самый популярный утеплитель на рынке строительных материалов. Он состоит из гранул полистирола, вспененных смесью фреона и углерода. Плиты размером 60 * 120 см различной толщины от 2 до 10 см имеют пазогребневые концы, что позволяет легко соединять их между собой.Работы с термозащитной пеной можно выполнить своими руками.

Эковата

Сыпучий материал, состоящий из целлюлозы, борной кислоты, буры и лигнина. Идеально подходит для утепления полов в деревянном доме благодаря своей огнестойкости и водостойкости. Утеплитель устойчив к воздействию гнили, плесени, грызунов и вредных насекомых.

Пенополистирол

Ячеистая структура достигается вспениванием (заполнением) полимерных гранул воздухом. Пена легкая, хорошо режется, не воспламеняется при воздействии огня, обладает химической и биологической стойкостью.Он эффективно выполняет функции теплоизоляции и звукоизоляции при утеплении межэтажного перекрытия деревянного дома.

Керамзит

Состоит из обожженной глины или сланца. Легкий пористый строительный материал подходит для утепления горизонтальных поверхностей конструктивных элементов деревянного дома. Экологически чистый, натуральный теплоизолятор обладает высокой прочностью, огнеупорностью и химической инертностью.

Тепловая защита

Грамотно выполненные мероприятия по утеплению межэтажных перекрытий на деревянных балках включают многослойную систему:

  1. Между деревянными балками встык прибивают черепные блоки размером 50 * 50 мм — черновой настил;
  2. Настил пола покрывают пароизоляцией из рубероида, пергамина или полиэтиленовой пленки;
  3. Уложить слой утеплителя;
  4. Покрытие с гидроизоляционным слоем — фольга или полиэтиленовая пленка;
  5. Верхний этаж каркасного дома из дерева, а поверх — линолеум или ковролин.

Для мансарды можно выбрать более простую схему теплозащиты. Деревянный брус разбивает поверхность чердака на отсеки. В них кладут пленочный гидроизоляционный состав и сверху заливают эковатой или керамзитом. Затем выполнить настил из досок или древесноволокнистых листов.

При утеплении каркасной конструкции следует учесть, что все строительные материалы из дерева должны быть сухими, пропитанными антипиренами и противогрибковыми составами.

Если не сэкономить на теплоизоляции, в таком жилье всегда будет комфортный микроклимат!

Инструкция по звукоизоляции первого этажа в доме своими руками, чем утеплить между этажами, и цена

Утепление и звукоизоляция межэтажных деревянных полов играют важную роль в комплексе мероприятий, направленных на снижение энергопотребления помещения и формирование оптимального микроклимата в доме.Если не ограничиваться стенами, а проводить комплексную изоляцию, включая отделку полов и потолков, то можно не только снизить теплопотери, но и минимизировать затраты на дополнительное отопление.

Конечно, процесс утепления полов имеет ряд особенностей, и именно им мы и посвятим нашу статью.

Чтобы теплый воздух не выходил через крышу, необходимо утеплить полы

Общие проблемы с изоляцией
Зачем нужно утепление?

Как правило, под утеплением дома подразумевают обшивку стен материалами с низкой теплопроводностью, а также установку энергосберегающих оконных и дверных конструкций (см. Также статью «Как и чем утеплить стены в деревянный дом внутри и снаружи правильно »).

Однако тепловые потоки в жилом доме обычно имеют очень сложную конфигурацию, а потому без теплоизоляции пола, потолка, а иногда и межэтажных перекрытий не обойтись.

  • Во-первых, утепление перекрытий первого этажа деревянными балками позволяет «отсечь» поток холодного воздуха от земли и фундамента. Кроме того, теплоизоляционный слой обычно оборудуют одновременно гидро- или пароизоляцией, что позволяет нормализовать влажность в помещении.

Примечание! Температура в нижнем воздушном слое имеет огромное влияние на наш комфорт, поэтому не стоит пренебрегать расположением утепленного потолка над подвалом или фундаментом.

  • Если мы хотим, чтобы тепло, выделяемое отопительными приборами, оставалось в комнате как можно дольше, то нам поможет утепление деревянного пола чердака. Благодаря ему мы уменьшим энергопотери здания и получим возможность сэкономить на отоплении.
  • Утепление межэтажных деревянных полов тоже не будет лишним, особенно если у нас установлена ​​автономная система отопления.Помимо экономии, теплоизоляция полов позволяет дифференцировать температурный режим: например, в детской можно обеспечить более интенсивный обогрев, а в гостиной на первом этаже будет поддерживаться комфортная для взрослых температура.
Какие материалы использовать

Как изоляция полов по деревянным балкам, так и теплоизоляция пола / потолка должна выполняться с использованием соответствующих материалов.

Алгоритмы работы
Утепление нижнего этажа с устройством чернового пола

Пол первого этажа нужно утеплять практически в любой ситуации.Даже если под ним расположить ухоженный подвал, он все равно будет тянуть холод с земли и фундамента.

Инструкция рекомендует выполнять все работы по такой схеме:

  • На бревно или бетонное основание укладываем черновой настил, который будет основным под теплоизоляционный материал. Настил может быть сделан из необрезных досок или из толстой (не менее 15 мм) фанеры. Также подходят ориентированно-стружечные плиты или цементно-стружечные плиты подходящей прочности.

Примечание! На схеме выше показан вариант конструкции, не требующий установки второго слоя лага. В этом случае настил монтируется на специальные черепные бруски.

  • Поверх чернового пола кладем бревна, на которые будет опираться сам пол. При этом шаг между лагами делаем равным ширине изоляционной плиты — так мы сэкономим время на подгонке деталей по размеру.
  • Высота лага должна обеспечивать укладку изоляционного материала без сжатия, так как при деформации большинство утеплителей увеличивают теплопроводность.
  • После этого кладем на основание гидроизоляционный материал. Если для нас критически важна оптимизация бюджета, то мы используем плотный полиэтилен, если нет — получаем специализированную мембрану.
  • Поверх гидроизоляционного слоя укладываем плиты утеплителя — минеральную вату или пенополистирол, либо заливаем керамзитом.

Совет! Промежутки между лагами и плитами пенополистирола заполняются саморасширяющейся пеной.

  • Далее можно приступать к укладке паркетной доски или укладке основания под настил.При этом важно следить за тем, чтобы между настилом и верхним краем теплоизоляционного слоя сохранялся зазор не менее 15-50 мм.
Контуры изоляции полов и потолка

Утепление перекрытия мансарды по деревянным балкам или перекрытиям между этажами осуществляется по аналогичной схеме:

  • Тщательно осматриваем потолочные балки на наличие дефектов и признаков гниения. При необходимости ремонтируем или укрепляем конструкцию, после чего обрабатываем основу перекрытия гидроизоляционной пропиткой с антисептиками и антипиренами.
  • Прикрепляем к балкам черепные блоки 50х50 см, на которые укладываем черновой настил из досок, либо оборудуем простой сверток из деревянных пластин. Он должен быть достаточно прочным, чтобы выдерживать массу изоляции без деформации.
  • Выполняем гидроизоляцию чернового пола. Как и в случае утепления полов первого этажа, мы используем пергамин, полиэтиленовую пленку или специальные мембраны.

Совет! Если утепление перекрытий по деревянным балкам проводится в новостройке, то края опорных конструкций потолка следует оставить без гидроизоляции: так древесина сможет продолжить естественное высыхание.В домах старше 10-15 лет этой рекомендацией можно пренебречь.

  • Осуществляем устройство теплоизоляционного слоя, укладывая плиты минеральной ваты или пенопласт. Тщательно заделайте все трещины, продув их пенополиуританом или заполнив кусками минеральной ваты.
  • Сверху в обязательном порядке укладываем пароизоляционный слой. Для этого мы используем либо специальные мембраны, либо рулонные уплотнения с фольгированием.
  • Поверх пароизоляции засыпаем встречные рейки, к которым крепим доски или плиты перекрытия второго этажа или мансардного этажа.

Еще один вариант выполнения работ — утеплить потолок изнутри комнаты своими руками:

  • Потолок обрабатывают гидроизоляционным составом, затем оклеивают гидроизоляционным материалом (пергамин, пенофол, мембраны).
  • Поверх гидроизоляции заливаем обрешетку на потолке.
  • Прикрепите панели из пенопласта или пенополистирола к поверхности потолка с помощью пенополиуретана. Каждая панель дополнительно фиксируется пластиковыми дюбелями-зонтиками.
  • Закрепляем пароизоляционную пленку степлером к обрешетке, после чего выполняем подшивку потолка досками или плитами OSB. Зазор между связующим и утеплителем оставляют не менее 10-15 мм.

Примечание! Иногда при использовании пенополистирола или пенополистирола отказываются от пароизоляции, но этого делать не следует. Даже при использовании в работе синтетических материалов есть риск скопления влаги в слое утеплителя.

Заключение

Надеемся, что вопросов о том, как утеплить пол в деревянном доме и как это сделать самому, после прочтения этого материала у вас не возникнет.Что ж, а если какие-либо нюансы требуют уточнения, рекомендуем перед началом работы посмотреть видео в этой статье (см. Также статью «Пароизоляция пола в деревянном доме: поэтапное устройство. Укладка первого и второго слоя» »).

Утепление полов по деревянным балкам

Перекрытия с несущими элементами из дерева очень распространены — как в постройках респектабельного возраста, так и в новостройках. Как правило, такая конструкция требует качественного утепления или укладки звукоизоляционного материала, а о том, как утеплить перекрытие из деревянных балок, мы и поговорим в этой статье.

Особенности конструкции

Главной особенностью этой конструктивной части конструкции является наличие внутренних пустот, которые будут использоваться для укладки теплоизолятора или звукоизоляционных материалов. В целом процесс несложный, если соблюдать основные правила и технологию укладки.

Еще одна особенность — деревянные опоры. К ним можно прикрепить любое покрытие с помощью обычных саморезов или гвоздей. Это значительно упрощает установку и сборку пола.В зависимости от того, какой именно вариант теплоизолятора будет выбран, потребуется устройство конструкций разного типа и, следовательно, к выбору этого компонента нужно подходить очень тщательно.

Выбор изоляции

В качестве теплосберегающего слоя можно применять множество самых разных по внешнему виду и свойствам материалов. Приведенный ниже список, в котором описаны основные характеристики возможных материалов, поможет выбрать наиболее подходящий.

o Пенополистирол.Простой в установке, недорогой и очень небольшой вес. Монтаж можно производить самостоятельно, и в большинстве случаев монтаж осуществляется на монтажную пену. Продается в виде листов или тарелок. К недостаткам можно отнести средние характеристики звукоизоляции, большую толщину, а также горючесть.

o Нанесение пенополиуретана распылением. Прекрасно изолирует поверхности, обеспечивая практически полную герметичность. Вы можете регулировать толщину нанесенного слоя материала. К недостаткам можно отнести необходимость использования специального оборудования для нанесения и высокую стоимость.

o Минеральная вата. Самый популярный из всех видов утеплителей. Помимо хороших теплоизоляционных свойств, он обладает хорошими звукоизоляционными характеристиками. Он недорогой и поэтому является одним из самых доступных вариантов утепления. Предлагается в виде пластин или рулонов разной толщины, что позволит вам выбрать лучший вариант. К недостаткам можно отнести необходимость гидроизоляции, так как этот утеплитель способен впитывать воду. Кроме того, деформация материала приводит к потере основных свойств.

o Пенополистирол экструдированный. Он внешне похож на полистирол, но имеет более высокие характеристики — лучшую теплоизоляцию, меньшую толщину и высокую прочность. Благодаря высокой плотности может быть покрыт шпаклевкой или штукатуркой. Стоимость находится в среднем сегменте. К минусам можно отнести не самые лучшие звукоизоляционные качества.

Исходя из этих характеристик, можно выбрать наиболее подходящий по всем параметрам материал и перейти к его укладке.

Изоляция

Исходя из того, что необходимо утеплить межэтажный пол, устроенный по деревянным балкам, работы будут проводиться в следующем порядке:

o Сначала необходимо подшить черновой потолок или уложить на прикрепленные черепные бруски слой досок, которые будут служить опорой для утеплителя.

o На собранное основание необходимо уложить слой пароизоляционной пленки. Он защитит слой утеплителя от влаги. Если в качестве теплоизолятора используется пенопласт или пенополистирол, пленка не требуется.

o Далее идет изоляционный материал. Монтаж нужно проводить таким образом, чтобы все полости между опорными балками были заполнены без зазоров. При укладке минеральной ваты нельзя ее раздавливать и уплотнять, так как это приведет к ухудшению характеристик теплоизоляции.

o Поверх утеплителя укладывается еще один слой пароизоляционного или гидроизоляционного материала, который защищает теплоизолятор от влаги сверху.

o Последней операцией будет устройство пола второго этажа или чернового этажа на чердаке.

На схеме ниже показано, как выглядит стандартное секционное перекрытие. Это поможет получить более полное представление о том, как и в какой последовательности проводится монтаж всех компонентов пола при утеплении.

Полученная конструкция хорошо сохранит тепло и прослужит долго, если все сделать аккуратно и правильно подобран утеплитель для перекрытия на деревянных балках.

Утепление полов по деревянным балкам

Сегодня энергосберегающие технологии внедряются повсеместно. Частное строительство не было исключением. В загородном доме или коттедже тепло уходит во все стороны: через крышу, стены, пол, окна и двери. И информации об утеплении этих элементов дома достаточно.

А как быть тем, у кого под первым (1) этажом есть подвал, двухэтажный дом или дом с мансардой? Кто ищет ответ на вопрос, как и чем утеплить пол? Ведь многие считают, что внешнего утеплителя будет достаточно.

Это правда, но только если крыша хорошо утеплена. А чердак или чердак используется постоянно. В противном случае межэтажные перекрытия нуждаются в утеплении. Потому что надежная изоляция скатов крыши защитит от выхода тепла наружу, а не в неотапливаемую верхнюю комнату.Пол тоже нужно утеплить, ведь из подвала поднимается холод.

Прежде чем приступить к утеплению полов в доме, необходимо выяснить, с каким типом перекрытия вы имеете дело: балками перекрытия или монолитной плитой. А также, что используется в качестве материала полов: бетон, металл или дерево. От этого будет зависеть выбор материала, его толщины и способа утепления (на потолке или на полу).

Изоляция плит перекрытия между этажами

Перекрытие из монолитной железобетонной плиты всегда утепляется.

Технология утепления плит перекрытия по перекрытию
  • плита ровная. Для этого используется цементно-песчаный раствор. Если в плите есть глубокие трещины, из них нужно сделать воронки или V-образные пазы. Так раствор более полно заполнит пустоты. Затем нанесите смесь и разровняйте. На полу проще.
  • Укладывается пароизоляционная пленка

  • . Лицевая часть пленки направлена ​​в более теплую комнату. Вам нужно перекрыть пленку. Если комнатная температура такая же, пленку можно не ставить.
  • Уложен изоляционный материал

  • . В этом и заключается загвоздка. Утеплитель необходимо подбирать таким образом, чтобы он выдерживал точечные и постоянные нагрузки и при этом сохранял свою первоначальную геометрию. Поэтому в этом случае можно выполнить утепление пола керамзитом, опилками, пенополистиролом или базальтовой ватой высокой плотности. Как вариант, можно установить деревянные бревна, а между ними уложить утеплитель. На бревна набивается черновой пол.

Совет: возле дымоходов и других нагревательных элементов следует использовать термостойкую изоляцию.

  • Намазать гидроизоляционную пленку поверх утеплителя. Также притерты.
  • стелить черновой пол. В таком качестве подойдет бетонная стяжка или настил из фанеры.
  • полы чистовые.
Технология утепления плит перекрытия на потолке
  1. выравнивание пластин;
  2. Пароизоляция

  3. ;
  4. Изоляция

  5. — пенополистирол или пенополистирол. В этом случае нет ограничений по жесткости материала, а вот мягкий или рыхлый для утепления потолка на плите просто не подходит;
  6. сетка (армирующая, полимерная или стеклопластиковая) + шпатлевка;
  7. гипсокартон или деревянная вагонка.

Стоит отметить, что из-за сложности работ такой способ утепления используется очень редко.

Утепление полов по деревянным балкам

Утепление полов по деревянным балкам. Самый популярный материал для устройства пола в доме — дерево.

Деревянные балки настолько хороши, что их проще собрать, они есть в наличии. И, что немаловажно, они пропускают гораздо меньше тепла, чем бетон.

Поэтому остановимся подробнее на том, как утеплить полы по деревянным балкам.

Технология утепления балок перекрытия на потолок
  • подготовить балки. Те. осмотреть на предмет грибка, короеда и других неприятностей. Если у вас есть проблемы, вам необходимо их исправить. Если дом старый, то перед тем, как выполнять утепление деревянного перекрытия между этажами, необходимо укрепить балки.
  • прикрепить гидроизоляционную пленку или супердиффузионную мембрану. Пленка крепится по разметке к более теплой стене. Преимущество мембраны в том, что она одновременно является водонепроницаемым и пароизоляционным.Не пропуская воду, он может пропускать пар.

Утепление деревянных полов. Балки также следует обернуть фольгой. В этом случае края балок нужно оставить свободными на 10-15 мм. Таким образом сохраняется естественная сушка древесины.

Совет: укладывать пленку можно только между балками, а балки обрабатывать грунтовкой или другим раствором.

  • закрепить изоляцию. На потолке утепление чаще всего делают пенопластом, из-за жесткости материала, или минеральной ватой.
  • после установки утеплителя потолок готов.
Пеноизоляция

Выполняется в следующей последовательности:

  • измеряется расстояние между балками;
  • Утеплитель

  • разрезается на размер минус 1 см (для дальнейшей фиксации). Можно вырезать по размеру, но тогда нужно закрепить лист дюбелями, зонтиками, клеем или специальной клеящей пеной;
  • изоляция фиксируется колышками. Для этого между балкой и пенопластом забивают деревянный колышек;
  • стыки и стыки с балкой перекрытия продуваются пеной;
  • после высыхания излишки пены срезаются;
  • Пленка полимерная

  • прилагается.В том случае, если планируется шпаклевка потолка.
Утепление межэтажных перекрытий минеральной ватой

Второй способ утепления — утепление межэтажных деревянных полов минеральной ватой. Работа выполняется в следующей последовательности:

  • измеряется расстояние между балками;
  • Изоляция

  • обрезана по размеру.
  • В пространство между балками укладывается

  • ваты. Причем, если балка по высоте больше высоты утеплителя.Уложить хлопок нужно в два слоя.
  • изоляция крепится к потолку с помощью проволоки.
  • укладывается слой мембраны.
  • чистовую отделку такого потолка лучше делать гипсокартоном, подвесным потолком или деревянной вагонкой.
Технология утепления деревянных полов на перекрытиях

Утепление пола в деревянном доме, на деревянных балках или на железобетонной монолитной плите, на перекрытии намного проще сделать. В основном из-за того, что все работы ведутся на полу.

Утепление пола выполняется по:
  1. пол выровнен;
  2. Распространение пароизоляционной пленки. Обязательно внахлест;
  3. Уложена изоляция

  4. . Для объемного и жесткого утеплителя пленка не нужна;
  5. штабельный гидробарьер;
  6. укладывается бетонная стяжка или черновой пол из фанеры, OSB или натурального дерева.

Тем, кто ценит экологичность теплоизоляционного материала, можно посоветовать утеплить пол опилками или соломой.В то же время рядом с элементами конструкции, которые могут нагреваться, следует использовать другой утеплитель.

И в заключение предоставим вам некоторые нормативные документы (СНиП утепление полов), на основании которых вы сможете правильно выбрать тип и толщину утеплителя с учетом всех факторов, влияющих на теплоизоляцию в доме.

Заключение

Исходя из этой инструкции, вы сможете своими руками выполнить утепление перекрытия по всем правилам и значительно снизить теплопотери в доме.

Как происходит утепление межэтажных перекрытий по деревянным балкам?

Утепление межэтажных перекрытий по деревянным балкам — обязательная процедура для частного деревянного дома. Утеплитель, который будет расположен между потолками, создаст отличную защиту и теплоизоляцию ваших стен и помещения.

Преимущества теплого дома

Частный дом со всех сторон должен защищать стены от холода и ветра. Утеплять нужно не только стены, но и потолок, полы, полы, двери и окна.Если все компоненты будут утеплены правильно и качественным материалом, то ваш дом будет надежной защитой для всей семьи и тепло в нем будет сохраняться долгое время. Чтобы правильно утеплить нашу комнату, необходимо определиться с выбором строительного материала и утеплителя. Для поддержания теплого климата в доме лучше всего подходят пенопласт, минеральная вата, пенопласт (для потолка), керамзит (для пола). Утепление полов по деревянным балкам между этажами — это строительные виды работ, которые можно выполнять как на полу, так и на потолке.

Характеристики утеплителя

Процесс утепления в деревянном доме на перекрытии заключается в выравнивании плиты перекрытия. Выравнивание происходит при выполнении стяжки из цемента и песка. Далее необходимо наложить пароизоляционную планку или пленку. Сверху кладем теплоизоляционный состав, для пола наиболее подходящий утеплитель — керамзит, минеральная базальтовая вата. Для утепления деревянных полов лучше всего подходит керамзит. Он представляет собой легкие гранулы или пористые шарики, в которых создается теплоизоляция.Поверх керамзита обязательно натягивается арматурная сетка, заливается бетонная стяжка, поверх цемента можно уложить линолеум или другое напольное покрытие. Проделав эту процедуру для утепления пола, вы можете быть уверены, что для этого пола создана теплоизоляция.

Используемые материалы

В процессе теплоизоляции деревянного потолка следует также выровнять потолочную плиту, тогда обязательно нужно создать пароизоляцию, сверху кладется теплоизоляция.Чтобы выровнять потолок, следует закрепить на нем сетку и украсить ее поверхность при использовании гипсокартона или подвесного потолка.

Типы современных обогревателей, применяемых для потолка в частных домах и квартирах:

  1. Пенополистирол или полистирол — это газонаполненный продукт, изготовленный из полистирола. Такой продукт полностью химического происхождения и производится путем наполнения частиц стирола газами. Такой продукт нагревается паром, при этом частицы увеличиваются в размерах и объединяются в единое полотно, образуя исходный пенополистирол.Такой материал очень легкий, он хорошо подходит для утепления полов по деревянным балкам. Пеноплекс считается одним из самых качественных материалов, обладающих лучшей теплоизоляцией. Его несложно закрепить на деревянных панелях, такой ремонт можно сделать своими руками. При этом на поверхность пенопласта можно наносить штукатурку и шпатлевку. Выбирая пенополистирол, нужно обращать внимание на его размер и толщину. Листы размером 1000 × 500 мм будут иметь толщину от 30 до 100 мм.Если ваш лист пенопласта имеет толщину от 4 до 6 мм, то его размеры соответственно будут 700 × 400 мм. Соответственно, чем больше лист пенопласта, тем выше плотность его внутренних частиц, качество нагрева будет лучше с более толстыми листами. Цена на пеноплекс очень высока.
  2. Пенопласт — строительный состав для утепления домов и квартир различного назначения. Пенопласт — это продукт, изготовленный из предварительно вспененных пластиков, заполненных газом. При изготовлении пенополистирола плотность газов меньше, поэтому тепловые потоки, которые будут проходить через него, будут в нем задерживаться.Такое состояние газов в пенопласте и подтверждает его прекрасные теплоизоляционные свойства. Размеры листов пенопласта — 1 × 1 м, толщина зависит от вашего выбора, нижняя планка для выбора толщины начинается от 2 см до 10 см.
  3. Пленка полиэтиленовая — изделие для теплоизоляции полов, это полиэтилен, одна сторона которого покрыта алюминиевой фольгой. Он продается в рулонах и имеет довольно небольшую толщину от 1 до 25 мм при ширине 1100 мм. Этот материал является не только хорошим теплоизоляционным продуктом, но и отражателем тепла.Если вы выберете для своего дома именно такой материал, то тепло комнат будет не только задерживаться в панелях, но и распространяться по ним.
  4. Минеральная вата — хороший материал, который всегда сохраняет тепло. Он изготовлен из расплавов различных базальтовых пород. Минеральная вата бывает нескольких видов: стекловата, каменная и шлаковая вата. Вата выпускается в виде больших матов толщиной от 5 до 300 мм. Также минеральную вату можно покрыть с одной стороны слоем алюминиевой фольги, такая вата имеет лучшие отзывы, при укладке удобно ложится и не крошится за счет слоя фольги, создается дополнительная теплоизоляция полов.При работе с минеральной ватой обязательно носить очки и перчатки, закрытую рабочую одежду. Вата имеет вязкую липкую структуру с кусочками переработанного стекла. Минеральная вата служит отличным помощником в повседневной жизни, но при контакте с телом может вызвать зуд или аллергию.
Межэтажная изоляция перекрытий по деревянным балкам

При проведении монтажных работ по дереву такие балки очень удобны, на них легко монтировать любые стройматериалы.Дерево — хороший теплоотвод.

  1. Перед тем, как приступить к монтажу утеплителя, следует подготовить балки. Подготовка происходит путем осмотра деревянного материала на наличие грибка или плесени. Если вы обнаружите какие-либо недостатки, то их необходимо устранить.
  2. К деревянным балкам обязательно приклеить гидроизоляцию или специальную мембрану, такие материалы крепятся к утеплителю специально, чтобы не пропускать воду, а мембрана облегчает проход паров.
  3. После укладки гидроизоляции оберните балки пленкой, оставив края балок открытыми для просушки древесины.
  4. Только после этого можно проводить монтажные работы по укладке утеплителя.
  5. Для межэтажного перекрытия деревянного дома лучше выбирать такие виды утеплителя, как минеральная вата или пенополистирол.
  6. После таких подготовительных работ крепится теплоизоляция, затем проводятся работы по отделке потолка.

При выполнении работ в деревянном доме (утепление между этажами пенополистиролом) необходимо помнить несколько важных советов:

  • Перед всеми работами правильно замерьте расстояние между балками;
  • Пенополистирол

  • следует обрезать минус 1 или 1,5 см, такой размер будет проще установить на балки;
  • Пенопласт

  • лучше всего крепить колышками, их нужно выбирать из деревянного материала. Колышек нужно будет забить между пенополистиролом и балкой;
  • не забываем, что между перекрытиями и балками необходимо все залить монтажной пеной;
  • после высыхания пены необходимо обрезать остатки;
  • Если вы планируете шпаклевать потолок, то следует натянуть полимерную пленку поверх пенопласта.

Если в качестве материала для утепления вы выбрали в своем деревянном доме минеральную вату, то стоит обратить внимание на такие особенности:

  • измерить расстояние между деревянными балками;
  • нарезать хлопок по размеру;
  • Минеральную вату

  • следует укладывать на свободное пространство балки, при этом вата не должна торчать со всех сторон, ее нужно расположить так, чтобы ее не было видно из-за балки;
  • проволока наматывается на материал балки и шерсть, фиксируя таким образом изделие;
  • затем уложить слой мембраны;
  • потолок такого типа в деревянном доме лучше отделывать подвесными конструкциями или гипсокартоном.

Рассмотрев процесс утепления межэтажного перекрытия по деревянным балкам, легко сделать вывод, что этот вид работ сложен и не каждый строитель возьмется за это дело. Утепляя пол, легко определить, что сделать теплоизоляцию на полу будет намного проще и удобнее, чем закрепить минеральную вату на потолке. Если утепление полов выполняется на каждом этаже и для каждого помещения, то создается не только отличная теплоизоляция помещения, но и звукоизоляция, которая заглушит для вас многие звуки.Эта работа сегодня раскрыла все важные аспекты межэтажного утепления пола, поэтому, детально изучив его, вы сможете создать теплый климат в своем доме своими руками.

Процесс утепления паркета по деревянным балкам

Утепление межэтажных потолков, а также фасадный декор из пенопласта с покрытием — это процесс, необходимый для улучшения их теплоизоляционных и звукоизоляционных свойств. Особенно это актуально для полов, которые устраиваются по деревянным балкам.

Подобные конструкции часто встречаются как в относительно старых домах, так и в новостройках. Их особенность в очень простой схеме монтажа, но на выходе мы получаем только перекрытие досок и балок. Он не способен качественно разделить пространство внутри дома.

Именно поэтому так много времени уделяется утеплению межэтажного перекрытия по деревянным балкам.

Особенности и назначение

Перекрытие по деревянным балкам чаще всего монтируют в деревянных домах.Однако это не правило, от которого нельзя отступать. Такие потолки часто встречаются и в других постройках этого типа.

Не используйте их только в монолитных зданиях, каркасных домах и других постройках, построенных по серьезным технологиям.

А все потому, что полы по деревянным балкам можно укладывать очень несложно. По сути, вам понадобится всего лишь арендовать легкий кран (подойдет практически любая модель автокрана со стрелой) и несколько помощников.

Все работы заключаются в установке деревянных балок с утеплителем Baswool с определенным шагом и в определенном направлении.Балки монтируются легко, их тоже без особого труда можно обрабатывать. А чтобы создать на них покрытие, достаточно просто уложить поверх балок доски нужного размера.

По сравнению со строительством частного дома из железобетонных блоков разница очевидна. Работа не требует использования мощного оборудования, большого количества оборудования и т. Д.

Неудивительно, что потолки деревянного типа стали настолько популярны в сфере частного строительства, особенно если речь идет о легких летних постройках.

Проблема в том, что перекрытие на балках пенопластом и пенопластом не имеет достаточной плотности. Это просто несущая конструкция (опорным элементом здесь являются сами балки), на которую с одной или двух сторон набивается дощатый настил. Как вы сами понимаете, эта конструкция выполняет только защитную функцию.

Утепление и звукоизоляцию придется делать самостоятельно. И в обязательном порядке.

Необходимо утеплить полость между балками.Как правило, сверху и снизу они забиваются досками. В крайнем случае настил только сверху. Но особого значения это не придаёт.

В любом случае такое перекрытие не будет удерживать тепло и не подавлять шум от людей, проходящих через него. Если вы когда-нибудь слышали, как соседи скрипят на втором этаже деревянного дома, то знайте, что они ходят по обычному балочному потолку межэтажного типа.

Непосредственная изоляция выполняется специальными материалами.Вы можете использовать разные технологии. Для межэтажных перекрытий толщина утеплителя не играет такой большой роли.

Это в большинстве случаев связано с тем, что на разных этажах дома, как правило, поддерживается примерно одинаковая температура. Но бывают самые разные случаи. Да и каждый строитель вам скажет, что утеплитель точно не помешает.

Качественная теплоизоляция конструкций всегда положительно влияет на комфорт внутри дома. Особенно те конструкции, которые не отличаются особыми теплоизоляционными свойствами.

Виды утепления полов по деревянным балкам

Утепление балок при утеплении полов в частном доме имеет огромное значение. Итак, правильно подобранный материал поможет качественно выполнить утепление дома и сэкономить значительную сумму денег. Серьезные промахи также скажутся как на качестве результата, так и на денежных затратах.

Сейчас на рынке представлено огромное количество различных, с помощью которых выполняется утепление полов в частном доме.

Чаще всего используется:

  • Минеральная вата.
  • Пенополистирол.
  • Блоки из пеностекла.
  • Пенополистирол экструдированный.
  • Пеноизолом.
  • Сыпучие материалы.

О минеральной вате много говорить не приходится. В конце концов — это одна из самых популярных на данный момент моделей утеплителя. Минеральная вата не горит в огне (а это очень важный показатель, ведь мы имеем дело с деревянными балками) обеспечивает отличную защиту от теплопотерь и звукоизоляцию.

Тем более что с точки зрения звукоизоляции его можно считать самым удачным материалом. Ни один другой изоляционный материал не способен так хорошо гасить шум.

Но у шерсти есть и ряд недостатков. Во-первых, он быстро набухает при контакте с водой. Для утепления полов этот параметр не всегда важен, так как в наших домах, как правило, сухо и комфортно. Но если вы собираетесь утеплять чердак, то уже нужно подумать об этом.

Во-вторых, утепление ватой или фольгированным утеплителем может стоить довольно дорого.Этот процесс почти наверняка будет самым дорогим. По стоимости с ним может составить конкуренция только работа с пеноизолом, но здесь необходимо учитывать необходимость привлечения специалистов со спец. оборудование.

Пенопласт

в наших краях тоже используется, причем довольно часто. По теплопроводности не уступает минеральной вате, но на порядок хуже глушит шум.

Есть отличия в недостатках этого утеплителя. С одной стороны, он совершенно не реагирует на влагу, не впитывает воду и может использоваться нормально, даже если вы планировали утеплить ванную комнату.С другой стороны, полистирол уязвим для огня и высоких температур.

Если в деревянном доме что-то пойдет не так, то перекрытие пенопластом может существенно усложнить задачу тушения пожара. Или даже вызвать пожар. Такие ситуации крайне редки, но случаются, и о них нужно помнить заранее.

Экструдированный пенополистирол — это тот же полистирол, только что прошедший процесс экструзии. После переплавки под давлением и при высоких температурах на выходе получается более плотный материал.Он намного прочнее, выдерживает большие нагрузки и превосходит все вышеперечисленные модели по теплоизоляции.

Проблема пенополистирола и некоторых других материалов для утепления этого типа потолка в его цене и неспособности поглощать шум.

Пеноизол — это распыляемая изоляция из искусственной пены, смешанной с диоксидом углерода. На выходе получается пенистый материал, который легко наносится и прилипает к поверхности. После распыления пеноизол набухает, как и пенополиуретан.

В результате получается очень плотный материал с отличными теплоизоляционными свойствами и хорошей структурой.

В отличие от других утеплителей, с пенопластовым утеплителем, короб пола из балок можно полностью залить, не беспокоясь о несовпадении форм и предварительной подготовке.

Пена

просто забивает все трещины и участки, тем самым образуя качественное заполнение пустот.

В качестве теплоизоляции засыпки часто используют керамзит, стружку и т. Д.В современном частном доме такие методы используются редко. Этот утеплитель довольно тяжелый, рыхлый, может даже иметь специфический запах (хотя легко снимается).

Хотя если говорить о частном строительстве коттеджей или других подобных построек, то использование заправочных утеплителей может быть оправдано. Ведь весь их монтаж по утеплению потолков в частном доме заключается в установке гидроизоляции, а затем засыпке утеплителя, а это крайне дешево.

Технология утепления потолка

Теперь перейдем непосредственно к технологии утепления полов. На самом деле ничего сложного нет. Более того, наличие балок и цоколя уже упрощает работу.

Действительно, в большинстве случаев монтировать дополнительную раму или что-то подобное не требуется. Достаточно просто будет заполнить полость между балками утеплителя и слоями утеплителя, а затем забить ее досками.

Этапы работ при утеплении межэтажного перекрытия от пола:

  1. Подготавливаем пол, при необходимости вскрываем дощатый настил.
  2. Подготавливаем утеплитель и все необходимые материалы.
  3. Укладываем слой пароизоляции. Можно работать с Изоспаном или любой другой подходящей пароизоляционной пленкой.
  4. Устанавливаем подогреватель.
  5. При необходимости укладываем слой гидроизоляции.
  6. Забиваем полость досками.
  7. Укладываем финишное покрытие.

Если нужно утеплить от потолка, то технология практически идентична. Только гидроизоляция вам, скорее всего, вообще не понадобится.А при необходимости его сначала монтируют под крышкой.

Далее пойдет слой утеплителя, который крепят дюбелями к основанию балок, а затем пароизоляционная пленка.

В работе с утеплителем на основе пенополистирола наличие пароизоляционной пленки особой необходимости не требуется. Здесь уже необходимо оценить общую ситуацию.

Утепление перекрытия по деревянным балкам: материалы и работы

Содержание статьи

Утепление межэтажных перекрытий по деревянным балкам — обязательная процедура для частного деревянного дома.Утеплитель, который будет расположен между потолками, создаст отличную защиту и теплоизоляцию ваших стен и помещения.

Преимущества теплого дома

Частный дом со всех сторон должен защищать стены от холода и ветра. Утеплять нужно не только стены, но и потолок, полы, полы, двери и окна. Если все компоненты будут утеплены правильно и качественным материалом, то ваш дом будет надежной защитой для всей семьи и тепло в нем будет сохраняться долгое время.Чтобы правильно утеплить нашу комнату, необходимо определиться с выбором строительного материала и утеплителя. Для поддержания теплого климата в доме лучше всего подходят пенопласт, минеральная вата, пенопласт (для потолка), керамзит (для пола). Утепление полов по деревянным балкам между этажами — это строительные виды работ, которые можно выполнять как на полу, так и на потолке.

Характеристики утеплителя

Процесс утепления в деревянном доме на перекрытии заключается в выравнивании плиты перекрытия.Выравнивание происходит при выполнении стяжки из цемента и песка. Далее необходимо наложить пароизоляционную планку или пленку. Сверху кладем теплоизоляционный состав, для пола наиболее подходящий утеплитель — керамзит, минеральная базальтовая вата. Для утепления деревянных полов лучше всего подходит керамзит. Он представляет собой легкие гранулы или пористые шарики, в которых создается теплоизоляция. Поверх керамзита обязательно натягивается арматурная сетка, заливается бетонная стяжка, поверх цемента можно уложить линолеум или другое напольное покрытие.Проделав эту процедуру для утепления пола, вы можете быть уверены, что для этого пола создана теплоизоляция.

Используемые материалы

В процессе теплоизоляции деревянного потолка следует также выровнять потолочную плиту, тогда обязательно нужно создать пароизоляцию, сверху кладется теплоизоляция. Чтобы выровнять потолок, следует закрепить на нем сетку и украсить ее поверхность при использовании гипсокартона или подвесного потолка.

Типы современных обогревателей, применяемых для потолка в частных домах и квартирах:

  1. Пенополистирол или полистирол — это газонаполненный продукт, изготовленный из полистирола.Такой продукт полностью химического происхождения и производится путем наполнения частиц стирола газами. Такой продукт нагревается паром, при этом частицы увеличиваются в размерах и объединяются в единое полотно, образуя исходный пенополистирол. Такой материал очень легкий, он хорошо подходит для утепления полов по деревянным балкам. Пеноплекс считается одним из самых качественных материалов, обладающих лучшей теплоизоляцией. Его несложно закрепить на деревянных панелях, такой ремонт можно сделать своими руками.При этом на поверхность пенопласта можно наносить штукатурку и шпатлевку. Выбирая пенополистирол, нужно обращать внимание на его размер и толщину. Листы размером 1000 × 500 мм будут иметь толщину от 30 до 100 мм. Если ваш лист пенопласта имеет толщину от 4 до 6 мм, то его размеры соответственно будут 700 × 400 мм. Соответственно, чем больше лист пенопласта, тем выше плотность его внутренних частиц, качество нагрева будет лучше с более толстыми листами. Цена на пеноплекс очень высока.
  2. Пенопласт — строительный состав для утепления домов и квартир различного назначения. Пенопласт — это продукт, изготовленный из предварительно вспененных пластиков, заполненных газом. При изготовлении пенополистирола плотность газов меньше, поэтому тепловые потоки, которые будут проходить через него, будут в нем задерживаться. Такое состояние газов в пенопласте и подтверждает его прекрасные теплоизоляционные свойства. Размеры листов пенопласта — 1 × 1 м, толщина зависит от вашего выбора, нижняя планка для выбора толщины начинается от 2 см до 10 см.
  3. Пленка полиэтиленовая — изделие для теплоизоляции полов, это полиэтилен, одна сторона которого покрыта алюминиевой фольгой. Он продается в рулонах и имеет довольно небольшую толщину от 1 до 25 мм при ширине 1100 мм. Этот материал является не только хорошим теплоизоляционным продуктом, но и отражателем тепла. Если вы выберете для своего дома именно такой материал, то тепло комнат будет не только задерживаться в панелях, но и распространяться по ним.
  4. Минеральная вата — хороший материал, который всегда сохраняет тепло.Он изготовлен из расплавов различных базальтовых пород. Минеральная вата бывает нескольких видов: стекловата, каменная и шлаковая вата. Вата выпускается в виде больших матов толщиной от 5 до 300 мм. Также минеральную вату можно покрыть с одной стороны слоем алюминиевой фольги, такая вата имеет лучшие отзывы, при укладке удобно ложится и не крошится за счет слоя фольги, создается дополнительная теплоизоляция полов. При работе с минеральной ватой обязательно носить очки и перчатки, закрытую рабочую одежду.Вата имеет вязкую липкую структуру с кусочками переработанного стекла. Минеральная вата служит отличным помощником в повседневной жизни, но при контакте с телом может вызвать зуд или аллергию.
Межэтажная изоляция перекрытий по деревянным балкам

При проведении монтажных работ по дереву такие балки очень удобны, на них легко монтировать любые стройматериалы. Дерево — хороший теплоотвод.

Порядок работы:

  1. Перед тем, как приступить к монтажу утеплителя, следует подготовить балки.Подготовка происходит путем осмотра деревянного материала на наличие грибка или плесени. Если вы обнаружите какие-либо недостатки, то их необходимо устранить.
  2. К деревянным балкам обязательно приклеить гидроизоляцию или специальную мембрану, такие материалы крепятся к утеплителю специально, чтобы не пропускать воду, а мембрана облегчает проход паров.
  3. После укладки гидроизоляции оберните балки пленкой, оставив края балок открытыми для просушки древесины.
  4. Только после этого можно проводить монтажные работы по укладке утеплителя.
  5. Для межэтажного перекрытия деревянного дома лучше выбирать такие виды утеплителя, как минеральная вата или пенополистирол.
  6. После таких подготовительных работ крепится теплоизоляция, затем проводятся работы по отделке потолка.

При выполнении работ в деревянном доме (утепление между этажами пенополистиролом) необходимо помнить несколько важных советов:

  • Перед всеми работами правильно замерьте расстояние между балками;
  • Полистирол

  • следует разрезать на минус 1 или 1.5 см, такой размер будет проще установить на балки;
  • Пенопласт

  • лучше всего крепить колышками, их нужно выбирать из деревянного материала. Колышек нужно будет забить между пенополистиролом и балкой;
  • не забываем, что между перекрытиями и балками необходимо все залить монтажной пеной;
  • после высыхания пены необходимо обрезать остатки;
  • Если вы планируете шпаклевать потолок, то следует натянуть полимерную пленку поверх пенопласта.

Если в качестве материала для утепления вы выбрали в своем деревянном доме минеральную вату, то стоит обратить внимание на такие особенности:

  • измерить расстояние между деревянными балками;
  • нарезать хлопок по размеру;
  • Минеральную вату

  • следует укладывать на свободное пространство балки, при этом вата не должна торчать со всех сторон, ее нужно расположить так, чтобы ее не было видно из-за балки;
  • проволока наматывается на материал балки и шерсть, фиксируя таким образом изделие;
  • затем уложить слой мембраны;
  • потолок такого типа в деревянном доме лучше отделывать подвесными конструкциями или гипсокартоном.

Рассмотрев процесс утепления межэтажного перекрытия по деревянным балкам, легко сделать вывод, что этот вид работ сложен и не каждый строитель возьмется за это дело. Утепляя пол, легко определить, что сделать теплоизоляцию на полу будет намного проще и удобнее, чем закрепить минеральную вату на потолке. Если утепление полов выполняется на каждом этаже и для каждого помещения, то создается не только отличная теплоизоляция помещения, но и звукоизоляция, которая заглушит для вас многие звуки.Эта работа сегодня раскрыла все важные аспекты межэтажного утепления пола, поэтому, детально изучив его, вы сможете создать теплый климат в своем доме своими руками.

.

Добавить комментарий

Ваш адрес email не будет опубликован.

*

*

*
