Трехслойные стеновые панели для стен: размеры

Трехслойные стеновые панели применяются при строительстве многоэтажных жилых домов, коттеджей и промышленных объектов.

Изготавливаются в заводских условиях из трех плит, которые соединяются между собой арматурным каркасом.

В свободное пространство укладывается теплосберегающий материал. Выпуск таких панелей позволил ускорить и оптимизировать процесс ведения строительства.

Рассмотрим виды железобетонных плит и их характеристики, достоинства и недостатки, нормативные требования к производству.

Особенности панелей

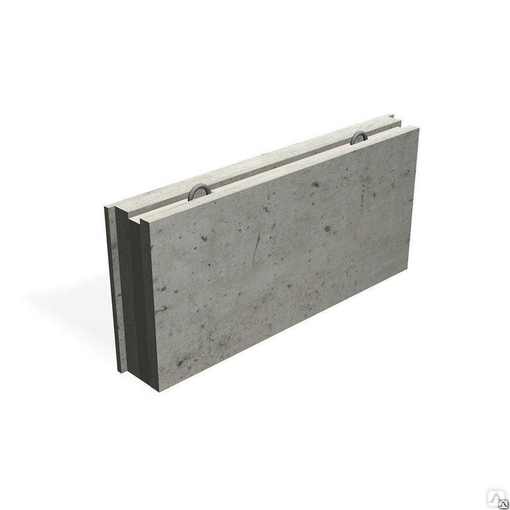

В зависимости от конструктивных особенностей железобетонные стеновые панели делятся на виды:

Виды Характеристики
1 Однослойные Изготавливают из бетона на пористых заполнителях: пенобетон, газобетон, зольный гравий. Заполнителями служат керамзит, шлак, и т.д. Наружная сторона покрыта облицовочным слоем толщиной 2—4 мм для защиты панели от воздействия влаги и других атмосферных воздействий. Внутреннюю часть штукатурят.
2 Двухслойные Производят из двух слоев: наружного и утепляющего. На внутренней стороне плиты закрепляют утеплительный материал, покрывают его цементным раствором. Устанавливают конструкцию теплосберегающей стороной вовнутрь.
3 Трехслойные Изготавливаются в виде сэндвича из двух наружных плит и утеплителя между ними. Обладают повышенными свойствами сохранять тепло и не пропускать уличный шум.

В зависимости от своих конструктивных особенностей панели по-разному принимают и распределяют приходящиеся на них нагрузки.

В зависимости от устойчивости к нагрузкам делятся:

Вид в зависимости от устойчивости к нагрузкам Характеристики Материалы изготовления
Несущие Принимают и распределяют нагрузки от своей массы, перекрытий, отделочных материалов. Блоки от мелких до крупных. Внутренние панели изготавливают пустотелыми, сплошными, часто ребристыми или с ребрами, расположенными по контуру плиты.
Самонесущие Принимают нагрузки своего веса и ветровые воздействия и переносят их на каркасную часть постройки. Крупные панели.
Навесные Выдерживают в пределах одного этажа ветровые нагрузки и собственную силу тяжести. Многослойные легкие энергоэффективные материалы. Служат в качестве ограждающей конструкции.

В качестве утеплителя служит минеральная вата, стекловолокно и др. пожаробезопасные материалы.

Наружный слой изготавливают в зависимости от требований к эксплуатационным, защитным, декоративным свойствам.

Он может быть отделан бетоном, плиткой, природным камнем, присыпан декоративным щебнем или окрашен фасадной краской.

Для монтажа стен и перекрытий в отапливаемых домостроениях применяют многослойные стеновые панели, в конструкцию которых входит: наружный защитно — отделочный, теплосберегающий и несущий слои.

Требования к стеновым панелям

Стеновые панели проходят строгий контроль качества и соответствования требованиям

Панели стеновые, применяемые в строительстве, должны соответствовать требованиям нормативных документов:

  • строгое соответствие размеров и геометрических форм;
  • высокие показатели по теплосбережению и шумоизоляции;
  • высокая прочность, небольшой удельный вес;
  • огнестойкость;
  • качественное армирование, все места пересечений арматуры должны быть скреплены между собой при помощи сварки;
  • качество выполнения стыковочных соединений;
  • устойчивость к атмосферным и механическим воздействиям;
  • экономичность.

Высокая устойчивость железобетонных стеновых панелей обеспечивается при их соединении между собой и с перекрытиями. Сами по себе ЖБИ панели недостаточно устойчивы за счет своей формы: большая длина, ширина и малая толщина.

Недостатки

К недостаткам железобетонных плит можно отнести то, что за счет большого веса и размеров приходится привлекать специальную технику при транспортировке и монтаже блоков.

Как отличить качественные ЖБИ

Не имея специального оборудования, качество используемого при изготовлении бетона определить не получится. Но есть несколько секретов, как визуально попытаться установить качество стеновой панели.

Марку бетона можно определить по цвету:

Марка бетона Цвет
1 М 100 Серый.
2 М 200 Серый.
3 М 300 Серо—голубой, синий.
4 М 400 Синий, сине—зеленый.
5 Пористая смесь бетона с песком Желтоватого или коричневатого оттенка

Если при внешнем осмотре видны дефекты и тонкая арматура, то скорее всего, плита плохого качества

Поверхность плиты должна быть без трещин, сколов, и других дефектов. Арматура не должна выступать из бетонной плиты.

По ГОСТу петли изготавливаются из металла толщиной более 10 мм.

Если видите, что петли выполнены из тонкого металла, можно предполагать, что на внутреннем армировании тоже сэкономили.

Если при осмотре выявили хоть один из описанных недостатков, такие стеновые панели лучше не покупать. Сэкономив на материале, потеряете на том, что постройка прослужит намного меньше и будет нуждаться в выполнении частых ремонтных работ.

Маркировка панелей

Каждая стеновая панель промаркирована, что позволяет узнать ее характеристики

ЖБИ обязательно должны быть промаркированы буквами и цифрами, написанными через тире.

Первая группа символов указывает на назначение и габаритные размеры конструкции. Пример маркировки ПСТ 700—350—25, где длина 700 см, ширина 350 см, толщина 25 см.

Далее указывают класс и тип бетона, используемого при производстве: Я — ячеистый, Т — тяжелый, Л — легкий.

Последняя часть маркировки указывает на дополнительные параметры:

  • устойчивость к сейсмическим колебаниям грунта больше 7 баллов обозначают буквой C;
  • возможность эксплуатации при температуре ниже, чем 40 градусов, буквой М;
  • проницаемость: нормальная — Н, пониженная — П, очень низкая — О.

Также в маркировке указаны следующие параметры:

  1. Форма, конфигурация торцевых сторон.
  2. Расположение и размеры дверных и оконных проемов.
  3. Тип и месторасположение армирования.
  4. Наличие и форма штроб в примыканиях смежных элементов.

Для строительства нужно приобретать железобетонные плиты, изготовленные по всем требованиям стандартов. В этом случае домостроение будет надежным и теплым. Подробнее о монтаже трехслойный железобетонных конструкций смотрите в этом видео:

Наиболее оптимальным вариантом для энергоэффективного строительства является применение трехслойных железобетонных панелей.

Трехслойные сэндвич — панели

Сэндвич — панели для промышленного и гражданского строительства

Сэндвич — панели это прекрасное решение для стеновых/кровельных ограждающих конструкций зданий и сооружений промышленного и гражданского строительства, а так же внутренние перегородки для помещений общественного и производственного назначения. Это строительный материал, имеющий трёхслойную структуру, состоящую из двух листов жёсткого материала (в основном металл) и слоя утеплителя между ними. Все элементы сэндвич — панелей склеиваются между собой с помощью горячего прессования. Современные линии по производству панелей в промышленных масштабах (в основном европейские) полностью автоматизированы. В отличие от их предшественников (полуавтоматические линии), где присутствовал человеческий фактор — люди вручную подавали утеплитель и, порой, самостоятельно наносили клей только на 60-80% поверхности металла, на современных автоматических линиях все происходит автономно: одновременно подается теплоизоляция и лист металла с обеих сторон, идет профилировка листа, автоматизированное распыление двухкомпонентного клея на 100% поверхности металла, и в итоге мы получаем высокую адгезию, панели имеющую ровную геометрию и безупречный внешний вид. В зависимости от назначения панели делятся на кровельные и стеновые. Стеновыми сэндвич — панелями производится облицовка фасада здания, кровельными – защита крыши (кровельные перекрытия). В коммерческом строительстве сэндвич — панели применяются для строительства быстровозводимый зданий на основе металлического или монолитного каркаса (промышленные цеха, автомойки, торговые центры, сельско­хозяй­ст­вен­ные здания, спортивные сооружения и т. д.). И кровельные и стеновые панели имеют одинаковый тип конструкции, но разные типы стального профиля обшивки.

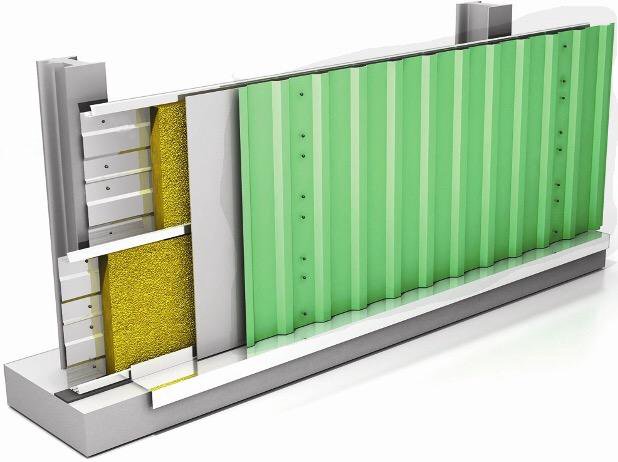

Стеновые сэндвич — панели

Применяются в качестве стеновых ограждающих конструкций при вертикальной или горизонтальной раскладке, а так же для подшивки потолков. Имеют несколько типов профилировки наружного листа:





Стык панелей разделяется на два типа замков:



Стеновая панель с замком ”Z-Lock” Стеновая панель с замком ”Secret-Fix”

Осуществить монтаж стеновых сэндвич — панелей довольно просто, однако, чтобы не допустить ошибок, необходимо строго следовать инструкции.

Технические характеристики:

Тип: Стеновые

Длина: от 2500 до 13 000 мм.

Ширина: 1190, 1200 и 1000 мм.

Толщина панели: 50 60 80 100 120 150 170 200 220 250 300мм.

Толщина облицовок: 0,5мм.

Кровельные сэндвич — панели

Панели для кровельного покрытия имеют высокий трапециевидный профиль, который делает панель высокопрочной и устойчивой к деформации (это качество важно зимой, когда на крыше скапливаются большие и тяжелые снежные массы). В кровельных сэндвич — панелях используют более плотный утеплитель, что придает им дополнительной жесткости. Например, кровельный наполнитель из минеральной ваты должен обладать плотностью от 120 кг/м2 и выше, а пенополистироловый наполнитель – от 25 кг/м2 и выше. Стыковочный замок, который внахлест соединяет между собой кровельные панели, имеет более сложное строение, чем замок, используемый для соединения стеновых панелей. Это нужно для того, чтобы преодолеть более сильное давление на сэндвич — панели крыши.



Технические характеристики:

Тип: Кровельные

Длина: от 2500 до 13 000 мм.

Ширина: 1000 мм.

Толщина панели: 50 60 80 100 120 150 170 200 220 250 300мм.

Толщина облицовок: 0,5мм.

Виды наполнителя ТСП:

Минеральная вата

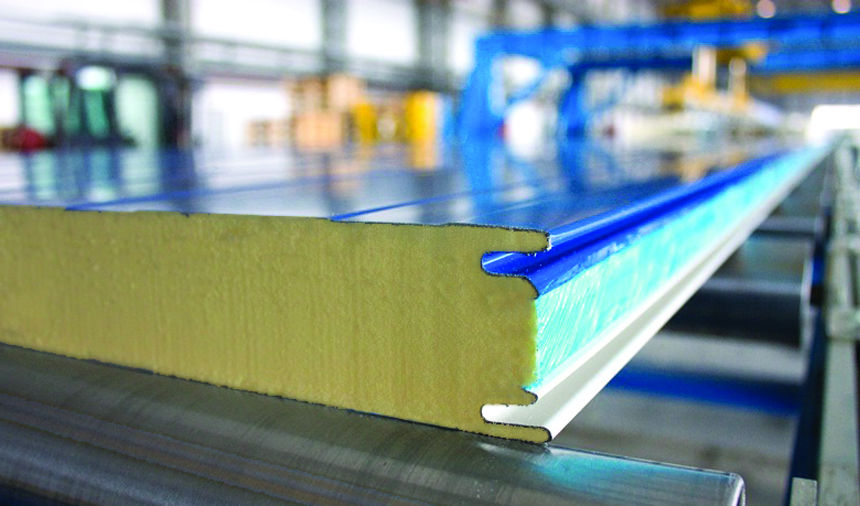

Один из наиболее востребованных в настоящее время утеплителей для сэндвич — панелей. Базальтовое волокно производится из силикатных расплавов горных пород, шлаков или их сочетаний. Как правило, панели с минватой актуальны при возведении несложных по конструкции построек, ремонт которых при возникновении необходимости будет проведен очень быстро. Минеральная вата ценна тем, что не поддерживает открытого горения; она обеспечивает отличные показатели тепло- и звукоизоляции, стойко переносит температурные колебания, воздействие агрессивных веществ. Имеет сертификаты НГ.

Пенополистирол

Малый по весу материал, имеющий ячеистую структуру. Это утеплитель, который широко используется при строительстве цехов, складских помещений, торговых павильонов, холодильных камер, дачных и жилых домов по «канадской технологии» и так далее. Сэндвич — панели с пенополистиролом монтируются /демонтируются в короткие сроки. Имеют самую низкую стоимость при высоких теплотехнических характеристиках.

Экструдированный пенополистирол

Панели типа сэндвич из экструдированного пенополистирола абсолютно не впитывают влагу. Теплопроводность сэндвич — панелей из данного материала высокая, они сохраняют теплотехнические и физические характеристики даже тогда, когда подвергаются многократному замораживанию и оттаиванию. Отличаются высокой стоимостью за квадратный метр.

Виды полимерных покрытий:

Пластизол — это модифицированный с помощью пластификаторов поливинилхлорид. В виду повышенной плотности покрытие сохраняет свои эксплуатационные свойства даже в неблагоприятных условиях окружающей среды. Пластизол хорошо переносит механическое воздействие. Подходит как для внутренней, так и для внешней отделки.

Полиэстер — вырабатывается из полиэфиров, имеет волокнистую структуру. Хорошо переносит даже регулярное действие высоких температур. Покрытие на основе полиэстера не выгорает, адекватно воспринимает механическое воздействие. Самый недорогой и распространенный тип покрытия.

Пурал — является веществом, которое получается из модифицированного полиамидом полиуретана. Защищает поверхность от коррозии, выгорания, разрушения под действием перепада температур. Используется как внутри, так и снаружи здания.

Стеновая панель (6мх1190 мм)










Толщина панелей,мм Количество,м2 Количество палет,шт. Количество панелей в паллете,шт
60 1028,16 8 18
80 742,56 8 13
100 628,32 8 11
120 514,08 8 9
150 399,84 8 7
200 285,6 8 5
250 228,48 8 4
300 171,36 8 3

Стеновая панель (6мх1000 мм)










Толщина панелей,мм Количество,м2 Количество палет,шт. Количество панелей в паллете,шт
60 864 8 18
80 624 8 13
100 528 8 11
120 432 8 9
150 336 8 7
200 240 8 5
250 192 8 4
300 144 8 3

Кровельная панель (6мх1000 мм)










Толщина панелей,мм Количество,м2 Количество палет,шт. Количество панелей в паллете,шт
60 576 8 12
80 432 8 9
100 384 8 8
120 336 8 7
150 288 8 6
200 192 8 4
250 144 8 3
300 144 8 3

Общие рекомендации для транспортировки и хранения.

Для сохранения панели в рабочем состоянии при транспортировке и разгрузке рекомендуется следовать основным правилам.

Транспортировку панелей можно осуществлять любым видом транспорта, который по габаритам соответствует перевозимым сэндвич — панелям. В основном перевозка осуществляется автомобильным транспортом.

Автотранспорт должен иметь ширину борта не менее 2,45 метра и длину кузова не менее длины перевозимых сэндвич — панелей.

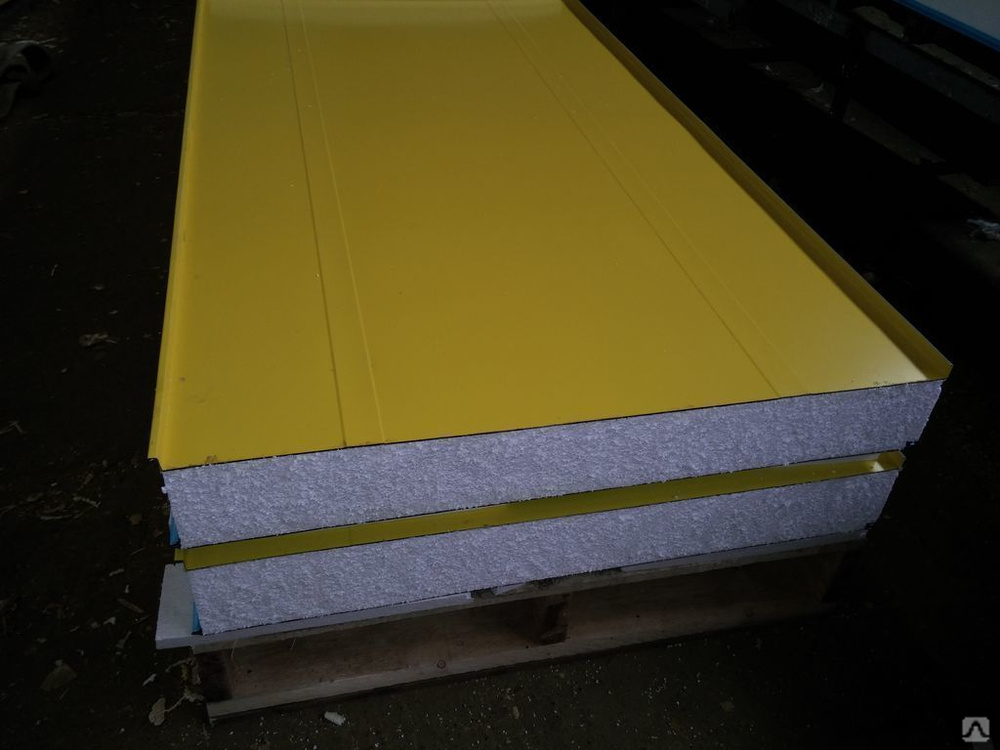

Для целей транспортировки сэндвич — панели упаковываются в паллеты и складываются на поддонах от 3 до 20 штук в зависимости от толщины.

Паллеты должны быть зафиксированы в кузове специальными текстильными ремнями, в количестве не менее 6 шт., которые пропускаются поверх поддонов и закрепляются с обоих бортов кузова автомобиля.

 При доставке на близкие расстояния применяется стандартная упаковка в виде обмотки стрейч — пленкой и использования брусков из пенопласта

При доставке на дальние расстояния автотранспортом для бережной транспортировки настоятельно рекомендуется использовать дополнительную деревянную упаковку.

На панели наносится пленка с двух сторон и после монтажа панелей рекомендуется её сразу снимать, или заказчик рискует остаться с ней навсегда с логотипами нашей компании по всему фасаду или кровле.

Погрузка и разгрузка сэндвич — панелей упакованных в паллеты может осуществляться вилочным погрузчиком или краном. В случае использования крана (грузоподъемность не менее 3 тонн) работы производятся при помощи специальной траверсы с закрепляемыми на ней грузовыми мягкими стропами.

При транспортировке и хранении на строительной площадке сэндвич — панели необходимо обеспечить их защиту от прямых солнечных лучей, чтобы предотвратить сильное прилипание защитной пленки, которой покрыты металлические поверхности, к полимерному покрытию.

При складировании продукции на неровную поверхность, ее следует предварительно выровнять прокладками из деревянных брусьев, которые укладываются в одной плоскости перпендикулярно длинной стороне упаковки. С небольшим уклоном (не более 3 градусов) для стекания воды.

Запрещается ходить по сэндвич — панелям и класть любые предметы, которые могут повредить поверхность. Запрещается поднимать паллеты за края (в т. ч. за один край), поднимать одновременно две и более паллеты, а также перемещать упаковку посредством толкания.

Обращайтесь к специалистам нашей компании, мы рассчитаем точную стоимость панелей по Вашему проекту или рабочим чертежам, проконсультируем и предложим оптимальное решение для реализации Вашего проекта.

Трехслойная панель — это… Что такое Трехслойная панель?


Трехслойная панель – слоистая панель, имеющая три основных слоя. Трехслойная панель сплошного сечения имеет наружный и внутренний армированные бетонные слои и теплоизоляционный слой, расположенный между ними. Трехслойная панель с экраном имеет внутренний армированный бетонный слой, теплоизоляционный слой и наружный экран.

[ГОСТ 11024-84]

Рубрика термина: Панели

Рубрики энциклопедии: Абразивное оборудование, Абразивы, Автодороги, Автотехника, Автотранспорт, Акустические материалы, Акустические свойства, Арки, Арматура, Арматурное оборудование, Архитектура, Асбест, Аспирация, Асфальт, Балки, Без рубрики, Бетон, Бетонные и железобетонные, Блоки, Блоки оконные и дверные, Бревно, Брус, Ванты, Вентиляция, Весовое оборудование, Виброзащита, Вибротехника, Виды арматуры, Виды бетона, Виды вибрации, Виды испарений, Виды испытаний, Виды камней, Виды кирпича, Виды кладки, Виды контроля, Виды коррозии, Виды нагрузок на материалы, Виды полов, Виды стекла, Виды цемента, Водонапорное оборудование, Водоснабжение, вода, Вяжущие вещества, Герметики, Гидроизоляционное оборудование, Гидроизоляционные материалы, Гипс, Горное оборудование, Горные породы, Горючесть материалов, Гравий, Грузоподъемные механизмы, Грунтовки, ДВП, Деревообрабатывающее оборудование, Деревообработка, ДЕФЕКТЫ, Дефекты керамики, Дефекты краски, Дефекты стекла, Дефекты структуры бетона, Дефекты, деревообработка, Деформации материалов, Добавки, Добавки в бетон, Добавки к цементу, Дозаторы, Древесина, ДСП, ЖД транспорт, Заводы, Заводы, производства, цеха, Замазки, Заполнители для бетона, Защита бетона, Защита древесины, Защита от коррозии, Звукопоглащающий материал, Золы, Известь, Изделия деревянные, Изделия из стекла, Инструменты, Инструменты геодезия, Испытания бетона, Испытательное оборудование, Качество цемента, Качество, контроль, Керамика, Керамика и огнеупоры, Клеи, Клинкер, Колодцы, Колонны, Компрессорное оборудование, Конвеера, Конструкции ЖБИ, Конструкции металлические, Конструкции прочие, Коррозия материалов, Крановое оборудование, Краски, Лаки, Легкие бетоны, Легкие наполнители для бетона, Лестницы, Лотки, Мастики, Мельницы, Минералы, Монтажное оборудование, Мосты, Напыления, Обжиговое оборудование, Обои, Оборудование, Оборудование для производства бетона, Оборудование для производства вяжущие, Оборудование для производства керамики, Оборудование для производства стекла, Оборудование для производства цемента, Общие, Общие термины, Общие термины, бетон, Общие термины, деревообработка, Общие термины, оборудование, Общие, заводы, Общие, заполнители, Общие, качество, Общие, коррозия, Общие, краски, Общие, стекло, Огнезащита материалов, Огнеупоры, Опалубка, Освещение, Отделочные материалы, Отклонения при испытаниях, Отходы, Отходы производства, Панели, Паркет, Перемычки, Песок, Пигменты, Пиломатериал, Питатели, Пластификаторы для бетона, Пластифицирующие добавки, Плиты, Покрытия, Полимерное оборудование, Полимеры, Половое покрытие, Полы, Прессовое оборудование, Приборы, Приспособления, Прогоны, Проектирование, Производства, Противоморозные добавки, Противопожарное оборудование, Прочие, Прочие, бетон, Прочие, замазки, Прочие, краски, Прочие, оборудование, Разновидности древесины, Разрушения материалов, Раствор, Ригеля, Сваи, Сваизабивное оборудование, Сварка, Сварочное оборудование, Свойства, Свойства бетона, Свойства вяжущих веществ, Свойства горной породы, Свойства камней, Свойства материалов, Свойства цемента, Сейсмика, Склады, Скобяные изделия, Смеси сухие, Смолы, Стекло, Строительная химия, Строительные материалы, Суперпластификаторы, Сушильное оборудование, Сушка, Сушка, деревообработка, Сырье, Теория и расчет конструкций, Тепловое оборудование, Тепловые свойства материалов, Теплоизоляционные материалы, Теплоизоляционные свойства материалов, Термовлажносная обработка бетона, Техника безопасности, Технологии, Технологии бетонирования, Технологии керамики, Трубы, Фанера, Фермы, Фибра, Фундаменты, Фурнитура, Цемент, Цеха, Шлаки, Шлифовальное оборудование, Шпаклевки, Шпон, Штукатурное оборудование, Шум, Щебень, Экономика, Эмали, Эмульсии, Энергетическое оборудование

Источник: Энциклопедия терминов, определений и пояснений строительных материалов

Энциклопедия терминов, определений и пояснений строительных материалов. — Калининград.
Под редакцией Ложкина В.П..
2015-2016.

ГОСТ 32603-2012 Панели металлические трехслойные с утеплителем из минеральной ваты. Технические условия

Страница 1 из 47

Страница 2 из 47

Страница 3 из 47

Страница 4 из 47

Страница 5 из 47

Страница 6 из 47

Страница 7 из 47

Страница 8 из 47

Страница 9 из 47

Страница 10 из 47

Страница 11 из 47

Страница 12 из 47

Страница 13 из 47

Страница 14 из 47

Страница 15 из 47

Страница 16 из 47

Страница 17 из 47

Страница 18 из 47

Страница 19 из 47

Страница 20 из 47

Страница 21 из 47

Страница 22 из 47

Страница 23 из 47

Страница 24 из 47

Страница 25 из 47

Страница 26 из 47

Страница 27 из 47

Страница 28 из 47

Страница 29 из 47

Страница 30 из 47

Страница 31 из 47

Страница 32 из 47

Страница 33 из 47

Страница 34 из 47

Страница 35 из 47

Страница 36 из 47

Страница 37 из 47

Страница 38 из 47

Страница 39 из 47

Страница 40 из 47

Страница 41 из 47

Страница 42 из 47

Страница 43 из 47

Страница 44 из 47

Страница 45 из 47

Страница 46 из 47

Страница 47 из 47

железобетонные, сэндвич, ГОСТ и размеры

Трехслойные стеновые панели — новая разработка строительной инженерии. Она направлена на качества материала, отличающегося повышенной прочностью. Благодаря слоистости их назвали стеновые панели-сэндвичи. Наряду с внешней отделкой фасадов они годятся и для внутренней отделки домов.

Выбираем стеновые панели

Новый материал для фасадов

Новинка прошла тесты на соответствие нормативам и заняла свое место среди других строительных материалов. Если рассмотреть стеновые панели с точки зрения габаритов, их ширина составляет от 280 до 300 мм, а длина до 6 метров.

Материал включает в себя железобетонную основу, которая выполняет несущие функции, слой теплоизоляции и декоративный слой, который не нуждается в штукатурке и полностью пригоден под покраску или поклейку обоев.

Структура закрепляется с помощью стальных элементов, приваренных к закладным элементам. Как результат, трехслойные железобетонные стеновые панели обладают повышенной прочностью, и сопротивляемостью к штормовой погоде, климатическим аномалиям, вандализму. Новая разработка в настоящий момент широко распространена, востребована и пользуется популярностью. Фото – веское тому доказательство.

Срок эксплуатации панелей составляет более 30 лет. Среди прочих достоинств можно отметить ярко выраженную стойкость к дождливой погоде и нашествию огня.

Состав, разновидности и применение

Трехслойные железобетонные стеновые панели могут включать такие элементы:

  • асбестоцемент толщиной от 6 до 10 мм;
  • стеклопластик толщиной до 3 мм;
  • поливинилхлорид от 1 до 4 мм толщиной;
  • сталь толщиной от 0,5 до 1 мм;
  • алюминиевые соединения.

Трехслойные стеновые панели могут быть выполнены с упором на теплоизоляцию, если они включают в состав сотопласт или пенопласт. В стыках стеновые панели скрепляются эпоксидным клеем и защитной пленкой во избежании коррозии металла. Сэндвич с теплоизоляционной прослойкой закрепляется кляммерами и болтами.

Панели стеновые трехслойные с утеплителем могут быть изготовлены по индивидуальным заявкам. На фото вы можете увидеть подобные примеры.

Технические характеристики сэндвичей, куда входит пенополиуретан, отвечают ГОСТ 23486-79, которым регулируется толщина трехслойных стеновых панелей, габариты, теплопроводнсть, а также другие параметры и охотно используются самыми разными строительными фирмами. Превосходные эксплуатационные качества последних отмечены ведущими технологами. Это — низкая теплопроводность, минимальная нагрузка на фундамент здания, недорогие затраты на оснастку, стойкость к разнице температур. Серия трехслойные стеновые панели, в состав которых входит ППУ, имеют повышенную теплопроводность.

К тому же, сэндвич с ППУ легче железобетонных панелей. Теплопроводность плит с пенополиуретаном составляет 0,022 Вт/(М*К), у них низкая плотность и низкая температура возгорания группы Г3. Сэндвич панель трехслойная стеновая PIR относится к подразделу огнеупорности EI30-EI45. Плиты с ППУ изолирует внешние шумы, в них нет места мостикам холода, присуща высокая адгезионная стабильность.

В 2014 году был утвержден ГОСТ на панели стеновые металлические трехслойные. Имеющие в качестве утеплителя минеральную ват, стеновые блоки используют для монтажа фасадов. Ширина, форма, цвет зависят от того, какие размеры имеет строение. Как правило, эту продукцию применяют для складских зданий, офисных строений, автозаправок.

Внешний вид

Сэндвич панели имеют широкую вариативность размеров и расцветок и могут обеспечить строению привлекательный вид. Можно выделить металлические перфорированные фасады, где перфорация может «идти» по всему периметру металлической панели или занять лишь треть ширины. На фото можно увидеть наружные плиты с перфорацией.

Цветовая гамма панели не ограничивается привычными оттенками. Сюда входят различные цвета, а также тона светлого и темного дерева, камня, гранита.

Подводя итог, можно сделать вывод, что трехслойные стеновые панели долговечны, жароустойчивы, антикоррозионны, не подвержены влиянию плесени.

Смотрите также:





Трехслойные сэндвич-панели

Сэндвич-панели – это современный универсальный строительный материал, объединяющий в себе легкость, прочность и долговечность. Из него строят недорогие быстровозводимые здания – теплые, комфортные, надежные и эстетически привлекательные.

Конструктивные особенности

Трехслойные сэндвич-панели подходят и для стен, и для крыши – стеновые и кровельные разновидности. Принципиальное отличие – в несущей способности, которая у последних ниже. Также есть отличия в геометрии профиля: кровельная панель снабжается гофром – для того, чтобы выдерживать снеговую нагрузку и эффективно отводить воду с крыши.

В целом «сэндвич» – это утеплитель, размещенный между двух оцинкованных тонкокатаных стальных листов. Для внешней обшивки применяются конструкционные марки сталей толщиной от 0,5 до 0,7 мм. Для повышения устойчивости к влаге и иным негативным влияниям окружающей среды на металл наносится полимерное покрытие.

Спрессовка всех трех слоев в заводских условиях на высокоточных линиях позволяет получить качественное цельное изделие.

Внешний слой «бутерброда», обращенный на улицу, может быть окрашен. Внутренний – подготовлен под отделку. Полученный «бутерброд» нарезается на панели нужных размеров.

Толщина материала может быть различной, ее подбирают в зависимости от назначения здания и климатических условий региона.

Между собой трехслойные элементы соединяются замками.

Железобетонные трехслойные панели имеют такую же конструкцию, только теплоизолирующая прослойка закрыта с обеих сторон не металлом, а бетоном. Прочность ж/б панели в ходе перевозки, монтажа и эксплуатации обеспечивается арматурой.

Железобетонные изделия могут быть несущими и самонесущими, не несущими. Тип изделия, как правило, отображается в буквенной маркировке. Цифровое значение в маркировке говорит о толщине и ширине.

Преимущества «сэндвичей»

Широкую популярность материалу помогли завоевать его достоинства.

Дополнительные бонусы приходят уже во время эксплуатации – объекты, построенные из трехслойных сэндвич-панелей, легко охлаждать летом и отапливать зимой. А значит – снижаются расходы.

Виды наполнителей

    В качестве теплоизолирующего наполнителя внутри «сэндвича» может быть:


  • минеральная вата – в российских климатических условиях утеплитель показал себя хорошо с точки зрения теплопроводности, это хороший звукоизолятор, кроме того, минвата имеет высокий уровень огнестойкости;

  • пенополистирол – имеет хорошие теплоизоляционные свойства и малый вес;

  • пенополиизоцианурат – в его основе лежит пенополиуретан. Этот утеплитель непроницаем для влаги, имеет низкую теплопроводность, отличные показатели защищенности от огня.

Утеплители можно скомбинировать.

Наиболее популярны панели с минераловатным (МВ) утеплителем и с пенополистиролом (ПП), пенополиуретан встречается реже.

Сфера использования

Область применения стройматериала широка – объекты из «сэндвичей» можно встретить практически повсеместно. Из трехслойных сэндвич-панелей строят жилые дома, в которых тепло и комфортно.

    Помимо жилья, из «сэндвичей» возводят:


  • офисные здания;

  • склады, производственные ангары, цеха, холодильные установки и другие промышленные и производственные объекты;

  • магазины, торговые павильоны, супермаркеты и иные сооружения коммерческого назначения.

Для различных целей изготавливаются разновидности панелей с разными прочностными и теплотехническими характеристиками. У различных марок отличаются замковые соединения. К примеру, панель с маркировкой ТСП Z предназначена для использования в качестве стеновой ограждающей конструкции, она оснащена замком для крепления типа Z-Lock.

Себестоимость объекта из многослойного материала выходит низкой в сравнении с традиционными вариантами строительства. Для того, чтобы быть уверенным в соблюдении всех нормативов при изготовлении стройматериалов, стоит заказывать продукцию у проверенных производителей, обладающих хорошей репутацией на рынке.

В компании «Термакс» производят сэндвич-панели для строительства, утепления, реконструкции и модернизации зданий типовых размеров и под заказ – нужной толщины, длины, ширины. Мы уверены в качестве своих изделий и в том, что они прослужат долгие годы, а наши менеджеры готовы помочь подобрать лучший вариант для конкретной стройки – чтобы монтаж был быстрым, качественным и недорогим.

Завод по производству трехслойных панелей, производственная компания OEM / ODM с трехслойными панелями на заказ

Всего найдено более 2000 фабрик и компаний по производству трехслойных панелей, выпускающих более 6000 продуктов. Получите высококачественные трехслойные панели из нашего огромного ассортимента надежных заводов по производству трехслойных панелей.

Бриллиантовый член

Тип бизнеса: Производитель / Завод
, Торговая компания
Основные продукты: Душ Панель , Душевая лейка, Душевая стойка
Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: Собственный бренд, ODM, OEM
Расположение: Тайчжоу, Чжэцзян
Производственные линии: 4

Золотой член

Тип бизнеса: Производитель / Завод
, Торговая компания
Основные продукты: Система для чистых помещений
Mgmt. Сертификация:

ISO9001: 2015, ISO14001: 2015, OHSAS18001: 2007

Собственность завода: Государственная
Объем НИОКР: ODM, OEM
Расположение: Уси, Цзянсу

Трехслойная панель — Китайские производители и поставщики трехслойных панелей

162,896 Продукты

Извините! Совпадений не найдено.

Производитель / Завод, Торговая Компания


Гуандун, Китай


С 2012 г.

Производитель / Завод и Торговая Компания


Цзянсу, Китай


С 2020 г.

Производитель / Завод и Торговая Компания


Цзянсу, Китай


С 2020 г.

Производитель / Завод, Торговая Компания


Шаньдун, Китай


С 2017 г.

Производитель / Завод и Торговая Компания


Цзянсу, Китай


С 2020 г.

Производитель / Завод и Торговая Компания


Гуандун, Китай


С 2007 г.

Производитель / Завод


Гуандун, Китай


С 2020 г.

Торговая Компания


Шанхай, Китай


С 2020 г.

Торговая Компания


Шаньдун, Китай


С 2019 г.

Настройки панели основных слоев Photoshop

Вот изображение, которое я сейчас открываю на моем экране (фотография женщины с цветочным венком из Shutterstock):

Изображение, открытое в Photoshop CC.

Изменение размера эскиза предварительного просмотра

Если мы посмотрим на мою панель «Слои», мы увидим изображение, находящееся на фоновом слое. Мы знаем, что он находится на фоновом слое, потому что Photoshop предоставляет нам эскиз для предварительного просмотра содержимого слоя:

Миниатюра предварительного просмотра на панели «Слои».

Мы можем изменить размер эскиза предварительного просмотра в зависимости от того, что для нас важнее. Миниатюры большего размера упрощают просмотр содержимого каждого слоя, в то время как миниатюры меньшего размера сохраняют чистоту и порядок на панели «Слои».Один из способов изменить размер эскиза — из меню панели «Слои». Щелкните небольшой значок меню в правом верхнем углу панели «Слои»:

Щелкнув значок меню.

Затем выберите Panel Options из появившегося меню:

Выбор параметров панели.

Откроется диалоговое окно «Параметры панели слоев», а в самом верху панели находится вариант Thumbnail Size . Мы можем выбрать Small , Medium или Large size, представленные тремя изображениями разных размеров, или None , если вы вообще не хотите видеть эскиз предварительного просмотра.Лично мне нравится видеть хороший большой предварительный просмотр содержимого моего слоя, поэтому я выберу параметр Большой, выбрав большее из трех изображений:

Выбор размера большого эскиза.

Я нажму OK, чтобы закрыть диалоговое окно «Параметры панели слоев», и теперь моя панель «Слои» показывает самый большой возможный размер эскиза предварительного просмотра:

Более крупные миниатюры облегчают просмотр содержимого слоя, но при этом занимают больше места.

Другой способ изменить размер эскиза — просто щелкнуть правой кнопкой мыши (Win) / , удерживая клавишу Control, щелкнуть (Mac) в любом месте пустого пространства под нижним слоем на панели «Слои», затем выбрать Small , Средний , Большой или Без эскизов в верхней части появившегося меню. Однако обратите внимание, что, хотя этот метод быстрее, в зависимости от того, сколько слоев у вас в настоящее время на панели «Слои», под нижним слоем может не быть пустого места. В этом случае вам нужно будет использовать первый метод, который мы рассмотрели (выбрав Параметры панели в главном меню панели слоев), чтобы изменить размер миниатюры:

Щелкните правой кнопкой мыши (Win) или удерживая нажатой клавишу «Control» (Mac) под фоновым слоем, чтобы изменить размер эскиза.

Отключение масок слоя по умолчанию

В то время как более крупные миниатюры предварительного просмотра могут облегчить нам просмотр содержимого наших слоев, миниатюры маски слоя часто могут загромождать нашу панель слоев без уважительной причины, особенно когда речь идет о слоях заливки и коррекции в Photoshop.По умолчанию каждый раз, когда мы добавляем новый слой заливки или коррекции в документ, Photoshop включает в себя маску слоя на тот случай, если нам нужно нацелить только определенную область изображения. Например, мы можем добавить корректирующий слой «Уровни» или «Кривые» специально, чтобы осветлить чьи-то глаза или отбелить зубы, и в этом случае нам понадобится маска слоя, чтобы нацелить только на те области, которые необходимо затронуть.

В других случаях, хотя, может быть, чаще, мы хотим, чтобы слой заливки или коррекции применялся ко всему изображению в целом, что означает, что маска слоя не нужна, а ее миниатюра на панели слоев просто занимает место .Здесь я добавил в свой документ корректирующий слой «Уровни», чтобы настроить общую яркость и контраст изображения. В этом случае мне не нужна маска слоя для моего корректирующего слоя, но Photoshop все равно добавил ее, и это уже заставляет мою панель «Слои» выглядеть загроможденной и беспорядочной. Я даже не вижу название своего корректирующего слоя из-за миниатюры маски, закрывающей его:

Миниатюры предварительного просмотра слоя служат определенной цели, но маскировать миниатюры? Не всегда.

Многие пользователи Photoshop предпочитают отключать маску слоя по умолчанию для слоев заливки и коррекции и просто добавлять маску слоя вручную, когда это необходимо. Если вам интересно, в чем разница между Fill и Adjustment , если мы нажмем на значок New Fill или Adjustment Layer в нижней части панели слоев:

Щелкните значок «Новая заливка или корректирующий слой».

Слои заливки — это первые три в верхней части списка: Solid Color , Gradient и Pattern . Все, что ниже этих трех, является корректирующим слоем:

Слои Solid Color, Gradient и Pattern Fill.

Чтобы отключить маску слоя по умолчанию для трех слоев заливки, еще раз щелкните значок меню в верхнем правом углу панели «Слои» и выберите из списка Параметры панели , как мы это делали ранее. Затем в нижней части диалогового окна «Параметры панели слоев» снимите флажок с параметра Использовать маски по умолчанию для слоев заливки :

Снятие флажка «Использовать маски по умолчанию для слоев заливки».

Чтобы отключить маску по умолчанию для корректирующих слоев, нам фактически нужно переключиться с панели Layers на панель Adjustments . Щелкните значок меню в правом верхнем углу панели настроек:

Щелкните значок меню панели «Коррекция».

Затем в появившемся меню вы увидите опцию Добавить маску по умолчанию . Галочка рядом с его названием говорит нам, что опция в настоящее время включена. Нажмите на опцию, чтобы отключить его:

Выбор параметра «Добавить маску по умолчанию», чтобы отключить его.

И теперь, когда мы в следующий раз добавим заливку или корректирующий слой, он появится без маски слоя и, что более важно, без этой нежелательной миниатюры маски, занимающей место на панели слоев:

Добавляем еще один корректирующий слой уровней, на этот раз без маски по умолчанию.

Мы можем легко добавить маску слоя к заливке или корректирующему слою вручную, когда она нам нужна, просто щелкнув значок Добавить маску слоя в нижней части панели слоев:

Добавление маски слоя вручную к корректирующему слою «Уровни».

Мы по-прежнему вернемся к тому, что эскиз маски слоя будет занимать место, но на этот раз он будет там, потому что он нам нужен:

Миниатюра маски вернулась, но по нашему собственному выбору, а не по выбору Photoshop.

Отключение «копии» в скопированных слоях

Еще одно последнее предпочтение, которое мы можем установить для панели «Слои», чтобы она не загромождалась, — это указать Photoshop не добавлять слово «копия» к именам наших скопированных слоев.По умолчанию, когда мы копируем слой, Photoshop добавляет «копию» в конец его имени. Ситуация становится еще хуже, когда мы начинаем копировать наши скопированные слои, так как мы получаем очень информативные имена слоев, такие как «Слой 1, копия 2», «Слой 1, копия 3» и так далее:

Говорит ли нам что-нибудь полезное, увидев столько раз слово «копировать»? Возможно нет.

Чтобы отключить это поведение по умолчанию, еще раз щелкните значок меню панели «Слои» и выберите в меню Параметры панели . Затем в нижней части диалогового окна «Параметры панели» снимите флажок с параметра Добавить «копию» к скопированным слоям и группам :

Снятие флажка «Добавить копию» к скопированным слоям и группам

Если этот параметр отключен, в следующий раз, когда вы сделаете копии слоя (или группы слоев), слово «копия» не будет добавлено к именам:

Переименование слоев по-прежнему является хорошей идеей, но, по крайней мере, панель «Слои» теперь выглядит чище.

Какие типы слоев в Photoshop?

Слои Photoshop могут облегчить вашу личную и профессиональную жизнь, экономя время и предоставляя вам широкие возможности настройки.Вот несколько типов слоев в Photoshop и способы их использования:

1. Слои изображений

Исходная фотография и любые изображения, которые вы импортируете в документ, занимают слой изображения. Вы также можете создать новый слой, скопировав и вставив классные изображения из других папок.

2. Корректирующие слои

Добавляя корректирующий слой, вы можете редактировать характеристики фотографии неразрушающим и непостоянным способом. Если позже вы решите, что хотите избавиться от изменений контраста / яркости или оттенка / насыщенности, просто удалите слой.

Чтобы добавить этот тип слоя, перейдите в меню «Слой»> «Новый корректирующий слой» и выберите один из вариантов. Вы можете иметь столько активных слоев, сколько захотите. Корректировки влияют только на слои, расположенные ниже, поэтому вы можете перемещать их, выбирая определенные изображения.

3. Слои заливки

Чтобы добавить слой заливки, например градиент для затемнения или оттенка фона неба, перейдите в Слои> Новый слой заливки> Градиент. Если вы установите для одной из точек градиента значение «Прозрачный», часть слоя заливки будет иметь прозрачное качество.

4. Типовые слои

Создайте текст в документе с помощью этого инструмента. Текст в Photoshop по умолчанию является векторным, поэтому вы можете редактировать его и изменять его размер в процессе создания.

5. Слои смарт-объектов

Преобразуйте любые изображения, текст или объекты в слой смарт-объектов, выбрав «Слой»> «Смарт-объекты»> «Преобразовать в смарт-объект». Слой смарт-объекта сохраняет исходную форму любых изображений в документе, отслеживая все внесенные в них изменения в списке ниже.В любое время, даже после сохранения изменений, вы можете отменить их на сколько угодно времени.

Вдохните жизнь в свои изображения

Хотя команды слоев Photoshop впечатляют, ключ к потрясающим фотографиям — это ваше воображение. Вдохновитесь последними тенденциями дизайна и найдите свою идеальную стоковую фотографию или изображение на Shutterstock.com.

Слои красок и смешивание — онлайн-документация 3DCoat

Слои краски — привычная концепция в мире цифровой живописи, так зачем изобретать велосипед? 3DCoat использует эту знакомую архитектуру в качестве основы для слоев рисования.

У вас может быть столько слоев, сколько вам нужно. Вы можете группировать слои вместе, используя различные режимы наложения и даже устанавливать маски обрезки. 3DCoat также имеет слой по умолчанию, который содержит данные сетки и также доступен для редактирования. Настоятельно рекомендуется не редактировать слой 0 до тех пор, пока вы не ознакомитесь с более продвинутыми функциями уровня 0.

Слой краски содержит несколько каналов; Глубина, зеркальный цвет, альфа-прозрачность, металличность и шероховатость. Слои рисования работают не только с объектами рисования для рисования на основе пикселей / изображений, но также с данными цвета вершин, когда вы также хотите рисовать на объектах скульптуры.

Цвет / Глубина / Глянец Непрозрачность

Управляет степенью непрозрачности цвета, глубины или глянца соответственно.

Режим наложения цветов

Выберите, как цвета одного слоя сочетаются с другими слоями в стопке. Вы также можете указать, что цвет слоя будет совершенно другим. Например, если вы импортируете карту нормалей, созданную не в 3DCoat, вы можете указать этот слой как карту нормалей, и 3DCoat будет знать, как преобразовать его в карту глубины. Вы также можете установить информацию о цвете, которая будет использоваться как Specular Color, Emissive (Luminance) и Highlight Emissive.Наконец, вы можете установить цветную шкалу серого (черный и белый) Paint Layer, которая будет использоваться в качестве карты веса, которая устанавливается на панели Layers Blending. Подробнее об этом ниже в разделе «Смешивание слоев».

Давайте посмотрим на различные режимы:

  • Стандартный
  • Растворение
  • Темнее
  • Умножить
  • Цвет Burn
  • Линейный прожиг
  • Светлее
  • Экран
  • Цвет Dodge
  • Линейный дож
  • Накладка
  • SoftLight
  • Жесткий свет
  • VividLight
  • LinearLight
  • PinLight
  • HardMix
  • Разница
  • Исключение
  • оттенок
  • Насыщенность
  • Легкость
  • Modulate2X
  • Добавить
  • Вычесть
  • Карта нормалей
  • Использовать как цвет отражения
  • Использовать как эмиссионный
  • Эмиссионная подсветка

Режим наложения глубины

Выберите, как глубина одного слоя сочетается с другими слоями в стопке.Давайте посмотрим на различные режимы:

  • Добавить
  • Вычесть
  • Макс.
  • Увеличить
  • Подавить

Спец. Режим наложения

Выберите, как глянцевитость одного слоя сочетается с другими слоями в стопке. Давайте посмотрим на различные режимы:

  • Добавить
  • Вычесть
  • Развернуть
  • Подавить
  • Перезаписать
  • Альфа-смешение

Глазное яблоко / Видимость

Щелкнув глазное яблоко рядом со слоем, вы можете переключить видимость этого слоя.

Переименовать двойным щелчком

Дважды щелкните имя слоя, чтобы переименовать его в

Перетаскивание слоев для перемещения

Наведите кисть на слой и вы увидите линию с двумя вертикальными стрелками: одна вверх, другая вниз. ЛКМ + перетащите, чтобы изменить положение слоя.

Значки нижней панели

По нижнему краю этой панели расположены несколько других функций. Давайте посмотрим на них.

  • Новый слой: создание нового слоя на панели «Слои рисования».
  • Удалить слой: Удаляет текущий выбранный слой.
  • Объединить вниз: объединяет текущий выбранный слой со слоем под ним.
  • Move Up / Down: перемещает слой вверх или вниз в стеке, в зависимости от того, какой значок вы щелкнули.
  • Очистить слой: удаляет все данные краски на текущем выбранном слое.
  • Группа: создает групповой слой. Чтобы родительские слои для группы, используйте значок перетаскивания и отпустите слой на слое группы.

Наведите кисть на слой и увидите пунктирную стрелку, направленную вниз.Щелкните ЛКМ, чтобы открыть панель Layer Blend. Вы также можете получить доступ к панели из меню Window> Popups> Layer Blending.

Прозрачный замок

Позволяет заблокировать прозрачность выбранного слоя. Это означает, что вы можете только затем рисовать или воздействовать на пиксели, на которых есть какие-то данные для рисования, для этого слоя.

Использовать как карту веса

Очень полезная функция для рисования весовых карт непосредственно внутри 3DCoat. Хотя вы не рисуете карты веса напрямую, вы используете рисование на основе изображений, но если вы установите 3DCoat для использования для этого параметра, он затем преобразует значения шкалы серого в любой диапазон значений, который вы укажете в этом раскрывающемся списке.Значения 0..100% преобразуют черный в 0, а белый в 100. Значения -100..100% преобразуют черный в -100, а белый в 100.

Глубина / Цвет / Спецификация. Непрозрачность

Управляет непрозрачностью соответствующего значения слоя. Для удобства это отражено на панели «Слои».

Сила тиснения

Эффект умножения для увеличения значения глубины слоя. Если значение — экструзия, экструзия будет выше. Если значение — полость, полость будет глубже.

Контракт / Яркость

Позволяет управлять контрастностью и яркостью выбранного слоя.

Глянец Яркость

Эффект умножения для увеличения значения глянцевитости слоя.

Слой маски клипа

Clip Masks используются, когда вы хотите замаскировать выбранный слой другим слоем. В этой функции вы можете указать слой, который хотите использовать для обрезки маски выбранного слоя. Использование функции «Инвертировать маску обрезки» инвертирует обрезанную область. Обратите внимание, что каналы одного слоя будут маскировать другой. Например, Цветовые каналы маскируют только Цвет. Только каналы глубины маскируют глубину, спец.только маски Спец. и др.

Эта функция очень удобна, когда у вас есть детализированная картина, которая выглядит как новая, и вы хотите «испачкать» ее или сделать износ. Вы можете использовать один слой, чтобы закрасить области, которые вы хотите износить, и использовать его, чтобы обрезать маску окрашенного слоя со всеми деталями, которые вы хотите носить.

Для получения дополнительных сведений об этих меню щелкните заголовок выше или перейдите на страницу «Меню слоев рисования».

слоев слайдов в Storyline 3

Используйте слои слайдов для создания взаимодействий и разветвленных сценариев в ваших курсах Storyline 3.Слои могут отображать дополнительный контент на слайде в определенные моменты на временной шкале или в ответ на действия учащихся. Просто используйте триггеры, чтобы определить, когда они должны появляться и исчезать.

Добавление слоев

Вы можете добавить столько слоев к каждому слайду, сколько захотите. Чтобы добавить слой к слайду, выполните одно из следующих действий:

  • Щелкните значок New Layer (выглядит как чистый лист бумаги) на панели Slide Layers .
  • Перейдите на вкладку Insert на ленте и щелкните Slide Layer .

Вы добавляете содержимое к слоям так же, как слайды, включая анимацию и переходы. Вы также управляете синхронизацией и длительностью объектов слоя так же, как объекты слайда — через временную шкалу.

Дублирование и копирование слоев

Вы можете дублировать слои на одном слайде или даже копировать их с одного слайда на другой. Чтобы дублировать существующие слои на том же слайде, просто выберите один или несколько слоев на панели Slide Layers и щелкните значок Duplicate Selected Layer (выглядит как два листа бумаги с зеленой стрелкой).

Чтобы скопировать слои с одного слайда на другой:

  1. Выберите один или несколько слоев на панели Slide Layers , затем нажмите Ctrl + C на клавиатуре или щелкните правой кнопкой мыши и выберите Copy .
  2. Перейдите на слайд, на котором должны отображаться те же слои, затем нажмите Ctrl + V на клавиатуре или щелкните правой кнопкой мыши и выберите Вставить .

Переименование слоев

Всегда полезно давать слоям узнаваемые имена, чтобы их было легко идентифицировать при создании триггеров.Чтобы переименовать слой:

  1. Дважды щелкните имя слоя на панели Slide Layers , чтобы открыть его для редактирования.
  2. Введите новое имя.
  3. Нажмите Enter на клавиатуре.

Изменение свойств слоя

Вы можете настроить свойства для каждого слоя на слайде. Просто выберите слои, которые хотите отредактировать, затем щелкните значок шестеренки.

Совет : Сюжет 3 позволяет открывать окно свойств при переключении между слоями, экономя время и клики.Вы также можете установить свойства для нескольких слоев одновременно. Просто Ctrl + щелчок или Shift + щелчок, чтобы выбрать слои для редактирования.

Когда откроется окно «Свойства слоя слайда», сделайте свой выбор (определенный ниже) и нажмите ОК .

Видимость :

Скрыть другие слои слайдов

Это скрывает все другие слои (кроме базового), когда текущий слой виден учащемуся.

Скрыть объекты на базовом слое

Это скрывает все на базовом слое слайда, когда текущий слой виден учащемуся.

(Если вы хотите скрыть только некоторых объектов базового слоя , см. Следующий раздел «Скрытие отдельных объектов базового слоя».)

Скрыть слой слайда по завершении шкалы времени

Скрывает текущий слой по завершении воспроизведения.

Разрешить поиск

Если базовый уровень включает в себя панель поиска, используйте этот параметр, чтобы управлять тем, как панель поиска влияет на текущий слой.

  • Выберите Да , чтобы активировать панель поиска для слоя.
  • Выберите Нет , чтобы игнорировать панель поиска. Это все еще будет видно; это просто не повлияет на воспроизведение слоя.
  • Выбрать Автоматически разрешить разрешить Storyline определять, будет ли полоса поиска активна для слоя.Вот логика: поиск будет разрешен, если вы отметите Скрыть объекты на базовом слое , Запретить пользователю щелкать базовый слой или Приостановить временную шкалу базового слоя .

Совет : Если панель поиска доступна только для чтения в свойствах вашего проигрывателя, вы не сможете перетащить полосу поиска. Другими словами, настройка панели поиска в вашем проигрывателе переопределяет параметры панели поиска для конкретного слоя, описанные выше.

Базовый уровень :

Запретить пользователю нажимать на базовый слой

Это предотвращает взаимодействие учащегося с объектами базового слоя, такими как кнопки или элементы перетаскивания, в то время как текущий слой виден.

Приостановить временную шкалу базового слоя

Приостанавливает базовый слой, включая анимацию и звук, пока текущий слой виден. Временная шкала базового слоя возобновится с того места, где была остановлена, когда текущий слой будет закрыт.

Еще раз :

Выберите один из следующих параметров, чтобы управлять поведением объектов, когда учащиеся повторно посещают слой.

Решать автоматически

Это вариант по умолчанию. Сюжетная линия решит, возобновить ли слой или сбросить его в зависимости от содержащихся в нем объектов. Вот логика:

  • Если на слое есть только простые объекты и / или звук, но нет интерактивности, Storyline сбрасывает слой в начало его временной шкалы.
  • Если слой содержит интерактивные элементы, такие как кнопки или другие объекты, которые находятся в состоянии посещения / выбора, Storyline возобновляет слой с того места, где он остановился ранее.

Сброс в исходное состояние

Используйте эту опцию, если вы хотите, чтобы слой всегда возвращался в исходное состояние. Он перезапустится с начала своей временной шкалы, и интерактивные объекты вернутся в свои исходные состояния.

Возобновить сохраненное состояние

Используйте эту опцию, если вы хотите, чтобы слой всегда запомнил свое предыдущее состояние.Другими словами, этот параметр позволяет учащимся продолжить с того места, где они остановились, если они вернутся на тот же уровень позже.

Скрытие отдельных объектов базового слоя

Свойства слоя, описанные выше, предоставляют возможность Скрыть объекты на базовом слое , но он скрывает все, что на базовом слое. Если вы хотите скрыть только некоторых объектов базового слоя , вы также можете сделать это, поскольку каждый слой имеет свою собственную шкалу времени. Вот как.

  1. Разверните Объекты базового слоя на временной шкале.
  2. Щелкните значок глаза для каждого объекта, который нужно скрыть.

Совет : Скрытые объекты базового слоя снова появятся, когда слой будет закрыт.

Перестановка слоев

Чтобы изменить порядок слоев, просто перетащите их в нужное место на панели «Слои слайда».

Слои

отображаются поверх базового слоя (а не за ним), и они открываются в том порядке, в котором они запускаются, независимо от их порядка наложения на панели «Слои слайдов».

Совет : Чтобы одновременно отображать более одного слоя в опубликованном выходе, щелкните значок шестеренки для каждого слоя, чтобы открыть его свойства, затем снимите флажок Скрыть другие слои слайдов .

Отображение, скрытие и затемнение слоев в редакторе

Если на слайде несколько слоев, может оказаться полезным показать или скрыть некоторые из них во время редактирования слайда.

Чтобы отобразить слой, даже если он не является активным, щелкните значок глаза справа от его заголовка на панели «Слои слайда», чтобы заблокировать его видимость.

Чтобы скрыть слой, щелкните значок глаза еще раз, чтобы разблокировать его видимость.

Например, если вы не хотите видеть базовый слой при создании дополнительного слоя, щелкните значок глаза для базового слоя, чтобы разблокировать его видимость, то есть скрыть его.

Советы по работе с видимостью слоя:

  • Видимость базового слоя по умолчанию заблокирована.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
