Выбор и установка арматуры для ленточного фундамента

Для здания – фундамент это самое главное и важное. Надёжность фундамента зависит от металлической арматуры. Надёжность арматуры обусловливается свойствами металлопроката, конструкцией и размерами здания, его назначением.

Ленточный фундамент необходимо армировать, чтобы увеличить прочность. Известно, что бетон обладает достаточно высокой прочностью на сжатие, но при нагрузке на растяжение или срез его структура легко нарушается. Армирование бетонных конструкций повышает их сопротивление к растяжению в пятьдесят раз. Упрочнение обычного бетона при армировании – превращение его в железобетон – существенно повышает стойкость к растягивающим нагрузкам.

Материалы для стройарматуры

В качестве сырья для арматуры большей частью применяется сталь 3, ст25Г2С и 35ГС. Ее выпускают в форме стержня с выступами по горячекатаной технологии, за счет этого обеспечивают ее прочность.

Эксперты советуют систему установки, которая формируется парой проволочных веток, расположенных крестом. Наилучше применять вместо сварной арматуры связную, потому что она надёжней.

Для того чтобы погрузить сооружение из арматуры гладкой а1 в середину ленточного фундамента, в землю углубляют концы сетки. Для обеспечения устойчивости применяются ластиковые крепежи.

При определении того, на какую глубину нужно устанавливать фундамент, большое значение имеет тип почвы. Для точного определения глубины под фундамент рекомендуется ознакомиться с литературой, и ещё хорошей вариант обратиться к профессионалам, которые в этом вопросе компетентны.

Этапы армирования ленточного фундамента:

1. Готовится котлован необходимых размеров.

2. Далее в него забрасывают песок или щебенку слоем не меньше полутора метра.

3. После вровень с землей отмечают нулевую отметку.

4. И после всего этого устанавливают арматуру.

Арматуру устанавливают по горизонтали и вертикали, если устанавливается горизонтально, то придерживаются дистанции между штырями в тридцать см, а если вертикально #8212; в двадцать см. При этом вертикально установленная арматура нужна для достижения наибольшей крепости. Не нужно применять бетон марки ниже М200, он не совместим с данным фундаментом.

Следует помнить, что его необходимо снабдить вентиляционной системой, минимально из трех отверстий, для того чтобы обеспечить защиту от разрушений. По окончанию работы нулевая отметка убирается.

Рекомендовано к прочтению

Записки бывшего шабашника: Бетонирование фундамента и монтаж арматуры

среда, 23 апреля г.

Бетонирование фундамента и монтаж арматуры

Наиболее востребованным типом, или если хотите видом металлопроката, который по праву занял свое достойное место в строительной сфере, является металлическая арматура, или же правильнее сказать — стальная арматура.

Применение арматуры

Арматура строительная стальная – это тот самый материал, который применяется абсолютно во всех видах железобетонных изделий. Отличаться могут в основном, только типы арматуры, ее марки стали и диаметры арматурного сечения.

Главным образом, стальная арматура представляет собой, рифленые или же гладкие металлические стержни округлого сечения. Ее легко можно встретить в штучных изделиях промышленного производства строительного назначения, например: перемычках, плитах перекрытия и т.д.

Все эти изделия широко применяются как при строительстве крупных объектов, так и в индивидуальной частной застройке.

Стальная строительная арматура имеет свой сортамент. Производителями выпускается стержневая, канатная и проволочная арматура. В строительстве, все эти виды арматуры применяются в зависимости от назначения, способа устройства строительных конструкций и в соответствии с принятыми проектными решениями.

Надежность соединения арматуры с бетоном зависит в основном от прочности бетона, его усадки и параметров арматуры.

Монтаж арматуры

Изначально, то есть перед заливкой бетона, должна быть произведена установка арматуры. Установка арматуры производиться (в зависимости от технического решения) внутри опалубки или же просто траншеи вырытой под фундамент. Но, в любом случае, арматуру следует соединить между собой в местах ее соприкосновения, сделав своеобразный стальной каркас с заданными заранее размерами.

Именно в это момент, у многих частных застройщиков возникает правомерный вопрос: что же лучше, вязать или сваривать арматуру?

Соединение арматуры может происходить различными способами. Все зависит от условия ведения работ, а также технологического оснащения.

Наиболее распространены два способа соединения арматуры – это ее вязка и сварка. Принято считать, что сварка строительной арматуры менее надежный способ ее соединения.

Сварка арматуры

Главным образом, соединение арматуры сваркой используется при изготовлении арматурных каркасов простой формы.

Не надежность соединения арматуры сваркой, в основном, аргументируют тем, что при таком соединении, образующиеся в последствие сварочные швы, в дальнейшем, внутри бетонной конструкции, будут наиболее подвержены процессам коррозии.

Это действительно так. Скорость коррозии сварочного шва происходит в разы быстрее, чем участка без наличия такого шва. Если Вы когда — либо видели оставленные под открытым небом стальные сварочные конструкции, то могли сами наблюдать, что ржавчина быстрее всего образуется именно на сварочных швах.

Также, в момент сварки, металл подвергается высокому температурному воздействию, что снижает его способность к растяжению. Поэтому, также существует опасение, что при усадке здания, сварочные швы, которыми скреплена арматура, могут не выдержать нагрузки и треснуть.

Но не стоит сразу отказываться от этого метода соединения арматуры. Не зря он все — таки вполне приемлем строителями, что подтверждается определенными нормативными документами. Есть у этого способа и свои плюсы.

Соединение арматуры при помощи сварки может дать неплохую экономию арматурного проката, особенно при объемных работах.

Допустим, если привязке арматуры, ее нахлест может составлять 30 – 40 см (около 40 диаметров арматурного прутка), то при сварке арматуры, ее нахлест может быть 10 – 15 см. Конечно, все эти цифры условны, а точные показатели Вам может посчитать проектировщик.

Опять же, если фундамент Вашего строения имеет правильную и надежную гидроизоляцию, грамотно выполнена отмостка здания, имеются необходимые продухи в фундаменте, то почему бы и не использовать именно сварной способ соединения арматуры.

Вязка арматуры

Такой вид соединения арматуры как ее вязка, может использоваться как при монтаже арматуры в каркасах простой, так и сложной формы. Особенно, соединение арматуры вязкой незаменимо в момент изготовления строительных конструкций обладающих сложной пространственной формой, или с заданной, довольно мощной степенью армирования.

Также, вязка арматуры, может прекрасно использоваться при не больших объемах работ и в тех случаях, кода достаточно сложно произвести сварочные работы.

Для соединения арматуры вязкой используется стальная проволока с диметром сечения 0,8 – 1,2 мм. Зачастую, строительная арматура вяжется вручную с использованием предназначенных для этого процесса специальных кусачек или крюков. Тут, стоит заметить, что типы узлов такой вязки не оказывают значительного влияния на качество будущего каркаса.

Конечно, ручной способ вязки арматуры весьма трудоемок. Поэтому, иногда вязку арматуры проволокой заменяют на использование специальных крючков. Также, с целью снижения трудоемкости, для соединения арматуры могут применяться пластмассовые фиксаторы.

Стоимость монтажа арматуры в данном случае может увеличиться, однако и скорость сборки стальных каркасов также изменяется в сторону увеличения.

Такой метод монтажа арматуры очень хорошо подходит для частного строительства, так как при частном строительстве редко можно встретить большие объемы работ.

С недавних пор, на рынке строительного инструмента появилось немало различных приспособлений для автоматической вязки арматуры. Все эти приспособления значительно упрощают данный процесс и увеличивают скорость монтажа арматуры, что в свою очередь снижает трудоемкость работ, а следовательно, снижается и себестоимость строительства.

Вязка арматуры — видео

По материалам сайта: http://www.xn--80aaaad7aiadpf8at3a1id.xn--p1ai

Воскресенье, 03 Апрель 791

Способы крепления арматуры

Как известно, фундамент представляет собой основу будущей постройки. При этом чтобы фундамент был надежным, он должен иметь надежный железобетонный каркас, который состоит из стальной арматуры. Арматурная конструкция укрепляет фундамент, в результате чего он защищается от больших нагрузок. Установка монолитного фундамента никогда не обходится без армирования бетона. Данная процедура делает бетонную конструкцию надежной и прочной, что не позволяет бетону деформироваться, смещаться или растрескиваться. Правильное армирование увеличивает срок эксплуатации фундамента в разы. Арматура для фундамента может быть скреплена между собой специальными скобами, проволокой или с помощью сварки.

Железобетонный каркас фундамента изготавливается из стальной горячекатаной круглой арматуры, которая может иметь как периодический профиль, так и быть гладкой. В большинстве случаев фундамент армируется сверху и снизу арматурой с сечением от десяти до двенадцати миллиметров и больше. Прежде всего, выполняется расчет фактической нагрузки оказываемой на фундамент, после чего выбирается арматура необходимого сечения. Конструкция из арматуры обязана полностью находиться внутри фундамента, она должна быть не ближе пяти сантиметров от внешней поверхности. Также прутья арматуры нужно вбить в дно, вдоль всей длинны траншеи. Таким образом, будет сделана вертикальная основа для будущего каркаса из арматуры. Но важно помнить, что арматуру внутри фундамента следует устанавливать таким образом, чтобы получился стальной каркас, в котором шаг между прутьями будет составлять тридцать сантиметров.

Крепление арматуры для надежности фундамента

Также нужно обратить внимание на то, каким способом будут скрепляться стальные прутья между собой. Так как вязка арматуры оказывает влияние на дальнейшую прочность стального каркаса для фундамента.

В наше время технологии строительства развиваются очень быстро, постоянно появляются новые технологии, однако по-прежнему основным видом крепления арматуры остается ручная сварка.

Однако сварка арматуры имеет свои недостатки:

Во-первых, при строительстве большого здания имеющего фундамент внушительных размеров сварка арматура для фундамента потребует очень много времени.

Во-вторых, из-за того, что сварка проходить при очень высоких температурах прочность закаленного стержня арматуры уменьшается. Кроме того, в случае использования арматуры диаметром больше двадцати миллиметров применить сварку вообще не получится.

В-третьих, ручная сварка делает конструкцию более жесткой. В будущем это может повлечь за собой негативные последствия. Из-за уплотнения бетона, которое в любом случае произойдет, целостность сварки может быть нарушена, а это может привести и к появлению трещин. Именно поэтому опытные строители чтобы арматуру связать для фундамента, предпочитают использовать при вязке проволоку.

Вязка проволокой является относительно новым методом в строительстве. Как правило, этот способ используют во время строительства коттеджей.

В основном для фундамента связка арматуры при помощи проволоки выполняется вручную. Связку проволокой осуществляют обычными пассатижами, а также специальными крюками. При данной связке стержни сращиваются внахлест и связываются в трех местах (по краям и в середине).

Для обвязки арматуры используется специально предназначенная проволока с диаметром не больше 1,2 миллиметра. В случае обвязки стержней с гладким профилем, необходимо будет отгибать крюки.

Диаметры стальной арматуры

Производители изготавливают арматуру различного диаметра, но для фундамента лучше всего подходит арматура с диаметром 8, 10, 12 и 16 миллиметров.

Стальная арматура 8 миллиметров изготавливается горячекатаным методом и применяется во время строительства с использованием армирования строительных конструкций, которые состоят из железобетона. Благодаря высокой прочности и небольшому весу арматура с данным диаметром идеально подходит для строительства разных каркасных сооружений. Арматура с диаметром 8 миллиметров способствует дополнительной устойчивости строения, по причине расположения арматуры в фундаменте по особой схеме. Данный способ предоставляет хорошее связывание, а также защищает конструкцию от сколов и трещин.

Арматура с диаметром 10 миллиметров чаще всего используется в строительной индустрии. Данная арматура также изготавливается горячекатаным способом. Внешне прутья арматуры с 10 миллиметровым диаметром выглядят как длинные стальные стержни. В большинстве случаев данная арматура поставляется в прутах, однако также может доставляться и в бухтах. Применение арматуры с диаметром 10 миллиметров позволяет надежно защитить фундамент от трещин.

Стальная арматура, имеющая диаметр 12 миллиметров, производится также горячекатаным способом из круглой стали с периодическим профилем. Однако при изготовлении данной арматуры используется конструкционная низколегированная сталь, которая в большинстве случаев применяется для сварки конструкций. Рекомендуется использовать данный вид арматуры для укрепления железобетонной конструкции, в частности в тех местах, где возможна большая нагрузка. Арматура с диаметром 10 миллиметров и менее чаще всего применяется для вспомогательного поперечного армирования. Благодаря обладанию эксплуатационными, а также механическими характеристиками арматура с диаметром 12 миллиметров часто применяется для укрепления фундамента. Кроме того, данный вид арматуры довольно прост в монтаже.

Арматура с диаметром в 16 миллиметров используется для армирования разных железобетонных конструкций, а также для монтажа различных сварных металлических конструкций. Данный вид арматуры можно разделить на разные типы арматурного профиля. Арматура диаметром 16 миллиметров производиться с периодическим или гладким профилем. Периодический профиль значительно улучшает сцепление арматуры и бетона, тем самым гарантируя превосходную прочность для всей конструкции.

Источники: http://intell.in.ua/4530-vybor-i-ustanovka-armatury-dlya-lentochnogo-fundamenta/, http://fix-builder.ru/remont/montazh-fundamenta/34293-prokladka-armatury-dlya-fundamenta, http://idei-dachi.ru/fundament/armatura-dlya-fundamenta.html

Комментариев пока нет!

Армирование ленточного фундамента | Загородный дом, дача

Самой главной составляющей сооружения является фундамент. Виды фундаментов бывают разные. В основном самым распространённым считается ленточный фундамент.

Фундамент ленточного типа не имеет смысла без армировки, которая изготавливается из арматуры. В нашем случае диаметром 12 мм.

Армирование в конструкции фундамента играет большую роль. Благодаря армировке фундамент приобретает прочность и надёжность. Поэтому в процессе эксплуатации здание с армированным фундаментом не будет подвержено влиянию внешних факторов.

1. Для установки каркаса армировки необходимо изготовить рамки, на которые будет крепиться арматура. Чтобы изготовить рамку необходимо согнуть проволоку по определённым размерам.

2. Согнутая рамка имеет вид:

3. Чтобы зафиксировать размер рамки, необходимо закрепить её концы между собой. В итоге получаем рамки разного размера (это зависит от планировки участка).

4. Подготавливаем арматуру. Для этого загибаем её под углом 90°. Это делается для установки арматуры в углах будущего фундамента и в местах примыкания.

Читайте также

5. Надеваем рамки подходящего размера на арматуру для дальнейшего её крепления.

6. Прикрепляем арматуру к рамкам при помощи проволоки. Рамки крепим в местах соприкосновения с арматурой.

7. Закреплённая рамка к арматуре выглядит так:

8. В местах соединения арматуры, нахлест должен быть более тридцати диаметров арматуры для вязания.

9. Места соединения арматуры не должны располагаться в одном месте. Для этого их необходимо разнести по длине. Это делается для того чтобы усилить конструкцию.

10. В местах примыкания арматуры, соединяющие части должны находить друг на друга не менее чем на тридцать диаметров. Все точки соприкосновения арматуры увязываются проволокой. Проволока надёжно фиксирует конструкцию и не позволяет ей сдвигаться в процессе выполнения работ.

11. Армировку следует располагать как можно ближе к краям фундамента, но не ближе чем 8 см.

После того как армирование подготовлено, следует заняться заливкой фундамента.

Армирование – длительный и нелёгкий процесс. Но, с этой работой справится даже один человек.

Какая арматура используется во время армирования ленточного фундамента советы экспертов

Ленточный тип фундамента, используется в том случае, когда  строится здание  тяжеловес. То есть , в его строительстве используется только тяжелый стеновой материал. К такому материалу относятся кирпичи, шлакоблоки, бетон и другое.

В зависимости от величины постройки, роется траншея под фундаменте.

Если взять вид частного дома. То в среднем  его ширина около 50 сантиметров и не больше, полтора метра в глубину. Далее устанавливается опалубка, и вся форма заливается бетонным раствором.

Но, чтоб избежать  растрескивания основания фундамента во время усадки грунта, прежде чем  залить бетонный раствор в опалубку, основание фундамента необходимо армировать.

Какая нужна арматура для ленточного фундамента

Вопрос напрашивается сам. Какая арматура для этого используется? Выбирая вид материала для использования его в фундаменте, как армирование, следует учесть тип самого основания, мощь и высоту будущей постройки.

В основном, это:

• Арматура монтажная:
• Арматура конструктивного или распределительного типа, которая чаще всего используется как армирование дополнительное. Основная функция этого типа арматуры, усилить жесткость;
• Арматура рабочая;
• Продольный вид арматуры, что используется в качестве повышения сопротивляемости;
• Поперечный тип арматуры, что больше рассчитан на нейтрализацию общей нагрузки.

Какой диаметр арматуры нужен для ленточного фундамента

Среди всех видов арматуры существует средний показатель, по которому определяется диаметр необходимой арматуры.  Кроме этого, делая свой выбор, обратите внимание на внешний вид арматуры.

Она может иметь гладкую поверхность, а может быть с ребристой поверхностью. Арматура с ребристым верхом считается более прочной, чем арматура гладкая. За счет своеобразной поверхности, то есть за счет ребер этот тип арматуры имеет свойство лучшего сцепливания с бетоны раствором.

С гладкими сторонами арматура используется в основном, как конструктивный элемент, то есть в качестве скелета для фундамента.

Если будущее здание, является индивидуальным строением, то в этом случае, для армирования лучше всего использовать  металлически прутья 8-16 мм в диаметре. При этом их размер зависит от размера самого здания.

Устанавливается тип армирования, про который писали выше, несколькими методами. При этом первый вид установки арматуры, производится ручным способом вязки заблаговременно до установки опалубки. Это значит, что заготовленные прутья между собой нужно связать при помощи мягкой проволоки.

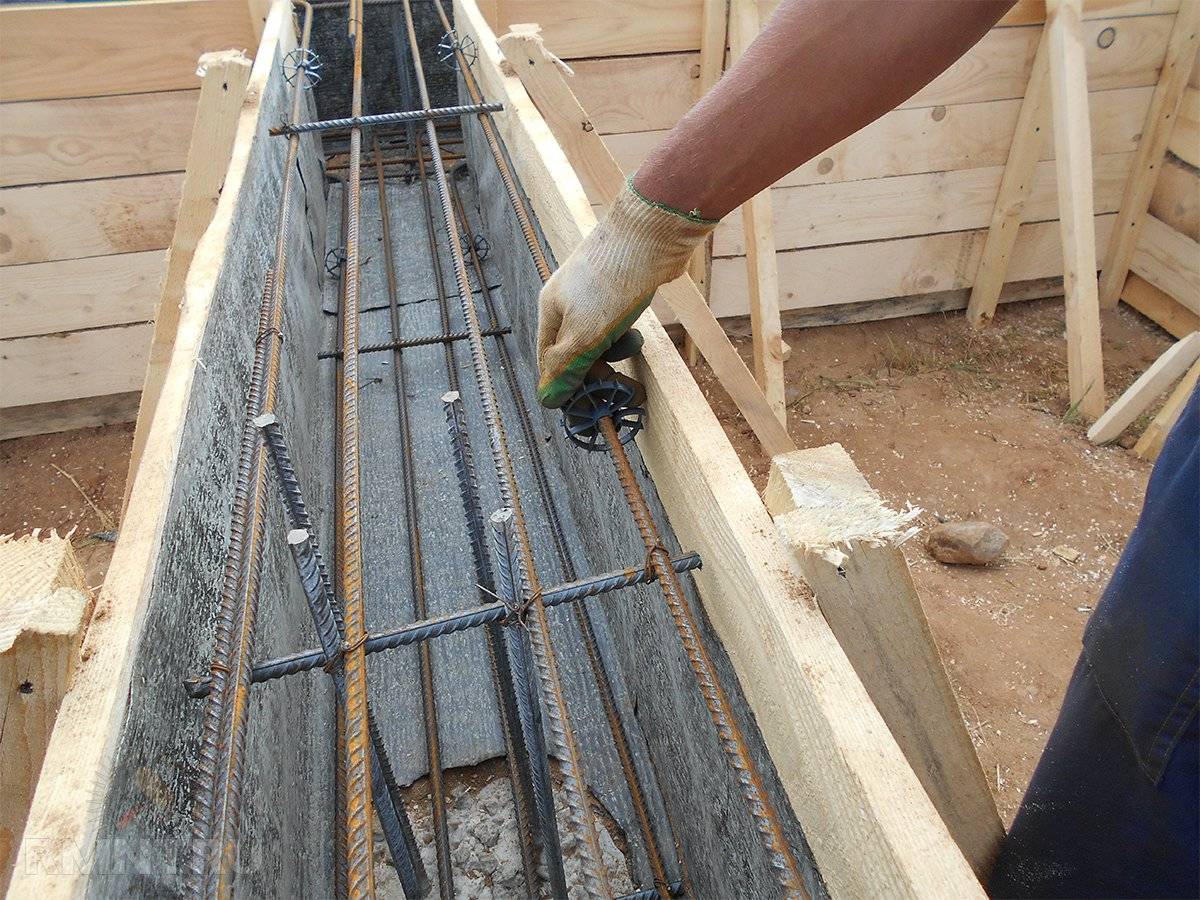

Таким образом, получившийся каркас устанавливается вовнутрь опалубки и заливается бетонным раствором. В качестве укрепления фундамента устанавливают дополнительный пояс. Если строитель не профессионал, сам процесс связывания арматуры, долгий и кропотливый.

Такое скрепление можно заменить на сварку. Не смотря на то, что при помощи сварки процесс связывания сокращается, прочность  такого фундамента ниже.

Сваривать каркас арматуры безопасно только в том случае, когда  с таким каркасом фундамент нужен для помещения не жилого типа.

Ленточный же фундамент, армируется в два опоясывающих ряда. Первый ряд пояса укладывается в самом низу опалубки, а второй пояс сверху. При этом  должны использоваться прутья только 10-14 мм в диаметре. Помните, чем тяжелее само здание, тем диаметр арматуры должен быть больше.

В основании каркаса, обязательно использовать арматуру с ребристой  поверхностью, дополнить скелет каркаса уже можно гладкими прутьями.

При этом диаметр гладких прутьев должен быть не меньше 8 мм с учетом того, что располагаются они друг от друга на расстоянии 50 сантиметров друг от друга.

При этом металлические изделия связываются так, чтоб получилось, что-то в виде клетки.

Если все выполнить правильно, во время усадки и под воздействием внешней среды, фундамент не утратит своей мощи, а только будет все крепче и крепче с каждым годом.

Расчет количества арматуры для ленточного фундамента

Вследствие того, что ленточный фундамент меньше подвержен изгибу, чем, к примеру, плитный фундамент, для армирования использует арматура, имеющую диаметр от 10 до 12 мм и очень редко диаметр равный 14 мм.

При армировании используют два пояса:

• Продольные прутки – их укладывают на расстоянии 5 см от поверхности фундамента в нижней и верхней его части. Именно они принимают на себя нагрузку на фундамент. Поэтому в этом случае необходимо использовать ребристую арматуру.
• Вертикальные и поперечные прутки – они не несут большой нагрузки, поэтому их выполняют из гладкой арматуры

К примеру, если ширина фундамента равна 40 см, то будет достаточно четырех продольных прутков, при этом два должны быть сверху и два снизу.

Приведем пример.

Длина фундамента под дом 6 на 10 м с двумя внутренними стенами:

6 + 10 + 6 + 10 + 6 + 10=48 метров.

Если ширина фундамента равна 60 сантиметров при армировании в 6 продольных ребристых прутов, то длин их составит 48 * 6 = 288 метров.

Каркас из арматуры для ленточного фундамента

При создании каркаса для этого вида фундамента, можно использовать 4 прутка арматуры, которые соединяют между собой в каркас, имеющий диаметр от 6 до 8 мм. При этом, между толстыми прутками расстояние должно быть равным 30 см.

Такой фундамент получится длинным и не очень широким и в нем возможно полное отсутствие поперечных. А горизонтальные прутья понадобятся, чтобы создать каркас.

Очень важным является армирование углов фундамента.

Вязка арматуры под ленточный фундамент

Для того, чтобы каркас был прочным, прутья нужно соединять клеткой, при этом, располагая ряды под углом 90 градусов.

Отличным способом соединения является вязка специальным крючком с использованием проволоки.

Как вязать арматуру для ленточного фундамента

Сама вязка арматуры выполняется таким образом:

1. Берется проволока и отрезается кусок проволоки равный 30 сантиметров
2. После складывается пополам
3. Далее необходимо обернуть кусок проволоки вокруг соединения прутьев по диагонали
4. Следующий этап – вденьте крючок для вязки в петлю
5. Теперь заведите свободные концы проволоки в крюк
6. Последний этап – поворачивайте крючок по часовой стрелке до достижения хорошей надежности

Кроме того, для вязки можно использовать электрические крючки или применить шуруповерт со специальной насадкой.

Ленточные фундаменты и подушки — AMERICAN GEOSERVICES

Самостоятельный расчет арматуры ленточного фундамента

Ленточный фундамент имеет нестандартную геометрию: его длина в десятки раз превышает глубину и ширину. Благодаря такой конструкции практически все нагрузки распределяются по ленте. Сам по себе бетонный камень не может компенсировать эти нагрузки: его прочность на изгиб недостаточна. Для придания конструкции повышенной прочности используется не просто бетон, а железобетон – это бетонный камень с расположенными внутри стальными элементами – стальной арматурой.Процесс укладки металла называется армированием ленточного фундамента. Своими руками сделать несложно, расчет элементарный, схемы известны.

Количество, расположение, диаметры и марка арматуры – все это должно быть прописано в проекте. Эти параметры зависят от многих факторов: как от геологической обстановки на участке, так и от массы возводимого здания. Если вы хотите иметь гарантированно прочный фундамент, необходим проект. С другой стороны, если вы строите небольшую постройку, то можно попробовать, исходя из общих рекомендаций, сделать все самостоятельно, в том числе спроектировать схему армирования.

Схема усиления

Расположение арматуры в ленточном фундаменте в поперечном сечении прямоугольник. И этому есть простое объяснение: эта схема работает лучше всего.

Армирование ленточного фундамента с высотой пояса не более 60-70 см

На ленточный фундамент действуют две основные силы: снизу в мороз давят силы пучения, сверху — нагрузка от дома. При этом середина ремня почти не нагружается.Для компенсации действия этих двух сил обычно делают два пояса рабочей арматуры: сверху и снизу. Для мелкозаглубленных и среднезаглубленных фундаментов (глубиной до 100 см) этого достаточно. Для глубоких поясов требуется 3 пояса: слишком большая высота требует усиления.

Для того, чтобы рабочая фурнитура находилась на нужном месте, ее определенным образом фиксируют. И делают они это с помощью более тонких стальных стержней. Они не участвуют в работе, а только удерживают рабочую арматуру в определенном положении — создают структуру, поэтому такой вид арматуры называют структурным.

Как видно на схеме армирования ленточного фундамента, стержни продольной арматуры (рабочая) связаны с горизонтальными и вертикальными опорами. Часто их делают в виде замкнутой петли — зажима. С ними проще и быстрее работать, а конструкция надежнее.

Какая арматура нужна

Для ленточного фундамента используют два вида стержня. Для продольных, несущих основную нагрузку, требуется класс АII или АIII.Причем профиль обязательно ребристый: он лучше сцепляется с бетоном и нормально передает нагрузку. Для конструкционных перемычек берут более дешевую арматуру: гладкую АИ первого класса, толщиной 6-8 мм.

В последнее время на рынке появилась фурнитура из стеклопластика. По заверениям производителей, он обладает лучшими прочностными характеристиками и более долговечен. Но многие проектировщики не рекомендуют использовать его в фундаментах жилых домов. По нормам он должен быть железобетонным.Характеристики этого материала давно известны и рассчитаны, разработаны специальные профили армирования, которые способствуют тому, что металл и бетон объединяются в единую монолитную конструкцию.

Как поведет себя бетон в паре со стекловолокном, насколько сильно такая арматура будет сцепляться с бетоном, насколько успешно эта пара будет сопротивляться нагрузкам — все это неизвестно и не изучалось. Если вы хотите поэкспериментировать, используйте стекловолокно.Нет — берите железную фурнитуру.

Расчет арматуры ленточного фундамента своими руками

Любые строительные работы нормируются ГОСТами или СНиПами. Армирование не является исключением. Это регламентируется СНиП 52-01-2003 «Бетонные и железобетонные конструкции». В этом документе указывается минимальное количество необходимой арматуры: она должна составлять не менее 0,1% от площади поперечного сечения фундамента.

Определение толщины арматуры

Так как ленточный фундамент в разрезе имеет форму прямоугольника, то площадь сечения находится путем умножения длин его сторон.Если лента 80 см в глубину и 30 см в ширину, то площадь будет 80 см * 30 см = 2400 см 2.

Теперь нам нужно найти общую площадь арматуры. По СНиП она должна быть не менее 0,1%. Для данного примера это 2,8 см 2 . Теперь методом подбора определяем диаметр стержней и их количество.

Цитаты из СНиП, которые относятся к армированию (чтобы увеличить картинку, щелкните по ней правой кнопкой мыши)

Например, мы планируем использовать арматуру диаметром 12 мм.Площадь его поперечного сечения равна 1,13 см 2 (рассчитывается по формуле площади круга). Получается, что для предоставления рекомендаций (2,8 см 2) нам нужно три стержня (или еще говорят «нитки»), так как двух явно недостаточно: 1,13*3 = 3,39 см 2, что больше 2,8 см 2 , что рекомендует СНиП. Но разделить три нити на два пояса не получится, да и нагрузка будет значительная с обеих сторон. Поэтому кладут четыре, закладывая солидный запас прочности.

Чтобы не закапывать лишние деньги в землю, можно попробовать уменьшить диаметр арматуры: рассчитать под 10 мм.Площадь этого стержня 0,79 см 2 . Если умножить на 4 (минимальное количество стержней рабочей арматуры для ленточного каркаса), то получим 3,16 см 2 , чего тоже хватит с запасом. Так для этого варианта ленточного фундамента можно использовать ребристую арматуру II класса диаметром 10 мм.

Армирование ленточного фундамента под коттедж выполняется стержнями с другим типом профиля

Этап установки

Для всех этих параметров также существуют методы и формулы.А вот для небольших построек проще. Согласно рекомендациям стандарта, расстояние между горизонтальными ветвями не должно быть более 40 см. Они ориентируются на этот параметр.

Как определить, на каком расстоянии укладывать арматуру? Чтобы сталь не подвергалась коррозии, она должна располагаться в толще бетона. Минимальное расстояние от края 5 см. Исходя из этого, рассчитывается расстояние между брусками: как по вертикали, так и по горизонтали оно на 10 см меньше размеров ленты.При ширине фундамента 45 см получается, что между двумя нитями будет расстояние 35 см (45 см — 10 см = 35 см), что соответствует стандарту (менее 40 см).

Шаг армирования ленточного фундамента — расстояние между двумя продольными стержнями

Если наша лента 80*30 см, то продольная арматура располагается на расстоянии 20 см одна от другой (30 см — 10 см). Так как основания среднего фундамента (высотой до 80 см) требуют двух поясов арматуры, один пояс от другого располагается на высоте 70 см (80 см — 10 см).

Теперь о том, как часто ставить перемычки. Этот стандарт есть и в СНиП: шаг установки вертикальных и горизонтальных перевязок должен быть не более 300 мм.

Все. Рассчитали армирование ленточного фундамента своими руками. Но учтите, что не учитывались ни масса дома, ни геологические условия. Мы исходили из того, на что были рассчитаны эти параметры.

Усиление углов

В конструкции ленточного фундамента самым слабым местом являются углы и примыкание стен.В этих местах подключаются нагрузки от разных стен. Чтобы они успешно перераспределились, необходимо правильно связать арматуру. Просто подключать его неправильно: этот способ не передаст нагрузку. В результате через некоторое время в ленточном фундаменте появятся трещины.

Правильная схема армирования углов: либо используются отводы — Г-образные хомуты, либо продольные нити делаются на 60-70 см длиннее и загибаются вокруг угла

Чтобы избежать такой ситуации, при армировании углов применяют специальные схемы: брусок перегибают с одной стороны на другую.Этот «нахлест» должен быть не менее 60-70 см. Если длины продольной планки недостаточно для изгиба, используйте Г-образные хомуты со сторонами не менее 60-70 см. Схемы их расположения и крепления арматуры показаны на фото ниже.

По такому же принципу армируются примыкающие стены. Также желательно взять арматуру с запасом и согнуть ее. Также возможно использование Г-образных хомутов.

Схема армирования примыкания стен в ленточном фундаменте (для увеличения рисунка щелкните по нему правой кнопкой мыши)

Обратите внимание: в обоих случаях в углах шаг поперечных перемычек уменьшен вдвое.В этих местах они уже становятся рабочими — участвуют в перераспределении нагрузки.

Армирование подошвы ленточного фундамента

На грунтах с не очень большой несущей способностью, на пучинистых грунтах или под тяжелыми домами часто делают ленточные фундаменты с подошвой. Он передает нагрузку на большую площадь, что придает большую устойчивость фундаменту и уменьшает величину просадок.

Чтобы подошва не разваливалась от давления, ее тоже нужно армировать.На рисунке показаны два варианта: одно- и двухпоясная продольная арматура. Если грунты сложные, с сильной склонностью к зимнему запеканию, то можно закладывать два пояса. При нормальных и среднебогатых почвах достаточно одного.

Уложенные по длине стержни арматуры рабочие. Их, что касается ленты, берут во втором-третьем классе. Они располагаются на расстоянии 200-300 мм друг от друга. Они соединяются с помощью коротких стержней.

Два способа армирования подошв ленточного фундамента: слева для фундаментов с нормальной несущей способностью, справа — для не очень надежных грунтов

Если подошва неширокая (жесткий рисунок), то поперечные срезы конструктивны и не участвуют в распределении нагрузки.Затем их делают диаметром 6-8 мм, загибают на концах так, чтобы они закрывали крайние стержни. Привязал к каждому вязальной проволокой.

Если подошва широкая (гибкий рисунок), поперечное усиление в подошве также работает. Она сопротивляется попыткам почвы «обрушить» ее. Поэтому в данном варианте подошвы используется ребристая арматура того же диаметра и класса, что и продольная.

Сколько стержня вам нужно

Разработав схему армирования ленточного фундамента, вы знаете, сколько продольных элементов вам нужно. Они укладываются по всему периметру и под стены. Длина ленты будет равна длине одного арматурного стержня. Умножив его на количество нитей, вы получите необходимую длину рабочей арматуры. Затем к полученной цифре прибавьте 20% – запас на стыки и нахлесты. Именно столько в метрах вам понадобится рабочей арматуры.

Теперь необходимо рассчитать количество конструктивной арматуры. Посчитайте, сколько должно быть поперечных перемычек: длину ленты поделите на шаг установки (300 мм или 0.3 м, если следовать рекомендациям СНиП). Затем вычисляете, сколько уходит на изготовление одной перемычки (ширину арматурного каркаса сложите с высотой и удвойте ее). Полученную цифру умножают на количество перемычек. Вы также добавляете 20% к результату (за связи). Это и будет количество конструктивной арматуры для армирования ленточного фундамента.

По аналогичному принципу считаем количество, которое необходимо для усиления подошвы. Собрав все вместе, вы узнаете, сколько нужно арматуры для фундамента.

Технологии сборки арматуры для ленточных фундаментов

Армирование ленточного фундамента своими руками начинается после монтажа. Есть два варианта:

Оба варианта несовершенны и каждый сам решает, как ему будет проще. При работе непосредственно в траншее необходимо знать порядок действий:

• Первыми укладываются продольные стержни нижнего армопояса. Их нужно приподнять на 5 см от края бетона. Для этого лучше использовать специальные ножки, но у застройщиков популярны кусочки кирпича.Арматура также отступает от стенок опалубки на 5 см.
• Используя поперечные отрезки конструктивной арматуры или лепные контуры, их закрепляют на необходимом расстоянии с помощью вязальной проволоки и крючка или вязального пистолета.
• Тогда есть два варианта:
  • Если использовались контуры, формованные в виде прямоугольников, то верхний пояс сразу привязывается к ним вверху.
  • Если при монтаже используются вырезанные куски для поперечных перемычек и вертикальных стоек, то следующим этапом является обвязка вертикальных стоек. После того, как все они будут связаны, привяжите второй пояс из продольной арматуры.

Есть еще одна технология армирования ленточного фундамента. Каркас получается жестким, но большой расход бруса на вертикальные стойки: их вбивают в землю.

Вторая технология армирования ленточного фундамента — сначала вбиваются вертикальные стойки, к ним привязываются продольные нити, а затем все соединяется с поперечными

• Сначала вбиваются вертикальные стойки по углам ленты и в местах стыков горизонтальных брусков.Столбы должны иметь большой диаметр 16-20 мм. Их выставляют на расстоянии не менее 5 см от края опалубки, подгоняя горизонтальную и вертикальную линии, и вбивают в землю на 2 метра.
• Затем вбиваются вертикальные стержни расчетного диаметра. Определили шаг установки: 300 мм, в углах и на стыке простенков в два раза меньше — 150 мм.
• К стойкам привязаны продольные нити нижнего армирующего пояса.
• В местах пересечения стоек и продольных арматурных стержней привязываются горизонтальные перемычки.
• Завязывается верхний пояс арматуры, который располагается на 5-7 см ниже верхней поверхности бетона.
• Горизонтальные перемычки связаны.

Самый удобный и быстрый способ изготовления армирующего пояса по заранее сформированным контурам. Стержень сгибают так, чтобы получился прямоугольник с заданными параметрами. Вся проблема в том, что их надо сделать одинаковыми, с минимальными отклонениями.А требуется их большое количество. Но тогда работа в траншее продвигается быстрее.

Как видите, армирование ленточного фундамента – процесс долгий и сложный. Но справиться можно даже в одиночку, без помощников. Однако это займет много времени. Удобнее работать вдвоем или втроем: нести прутья и выставлять их.

Плюсы и минусы ремонта основания из углеродного волокна

4 января 2013 г. • Мэтью Сток, Барри Шиллинг.

За прошедшие годы в строительных материалах для дома произошло много изменений и достижений. Асфальтовая черепица заменила деревянную обшивку, гипсокартон теперь является стандартом по сравнению с штукатуркой, а виниловый сайдинг встречается гораздо чаще, чем деревянные вагонки.

Материалы, которые мы используем для ремонта наших домов, тоже изменились. Напыляемая пена заполняет пустоты вокруг окон вместо кусочков изоляции из стекловолокна. Быстросохнущая, легкая шпаклевка позволяет быстро и легко заделывать отверстия в стенах.Краски на водной основе практически заменили масла, особенно для мастеров-самоучек.

Изменения произошли и в профессиональном домашнем ремонте, включая использование полос из углеродного волокна для структурного ремонта фундамента.

Использование углеродного волокна для ремонта несущего фундамента

Старый способ ремонта стены, которая вздулась, прогнулась или повернулась внутрь из-за бокового давления расширяющегося грунта вокруг фундамента дома, заключалась в использовании стальных двутавровых балок, установленных вертикально внутри стены и закрепленных сверху и снизу, чтобы предотвратить дальнейшее движение. .Этот метод все еще иногда используется, но был в значительной степени вытеснен другими методами, в основном путем применения полос из углеродного волокна.

Углеродное волокно представляет собой высокопрочную прядь, вплетенную в ткань, которая практически не рвется и не растягивается. При использовании для структурного ремонта фундамента его наносят на поврежденную стену с интервалами, определяемыми типом и серьезностью повреждения. Когда к верхней части стены между балками перекрытия добавляется стальной уголок, стена полностью стабилизируется, и дальнейшее движение не происходит.

Плюсы углеродного волокна для ремонта фундамента

Быстрая установка — Процесс установки углеродного волокна очень прост: область стены, где будет проходить полоса, шлифуется и наносится слой высокопрочной эпоксидной смолы. Полоса из углеродного волокна вставляется в него под давлением, а стальной уголок прикручивается к верхней части. В зависимости от размера стены ремонт из углеродного волокна можно выполнить за день.

Невероятная прочность . Углеродное волокно — сверхпрочный материал, который даже используется в конструкции коммерческих самолетов.Он не может сломаться, а волокна не растягиваются, поэтому при правильном применении ремонт стены остается постоянным.

Низкая видимость  — Когда полоска из углеродного волокна приклеивается к стене, она проявляется как небольшая выпуклость на стене толщиной в доли дюйма. Его можно закрасить, от чего он почти исчезнет, ​​и построить над ним обычную стену из гвоздей, если нужно отделать подвал.

Не требует обслуживания . Когда ремонт углеродного волокна завершен, он не требует дальнейшего внимания со стороны домовладельца или кого-либо еще.

Низкая стоимость. . Ремонт углеродного волокна можно выполнить примерно за половину стоимости стальных балок.

Углеродное волокно: только один недостаток

Ограничения по применению . Единственный недостаток ремонта углеродным волокном заключается в том, что его можно использовать только на стенах, которые прогнулись или сместились внутрь на два дюйма или менее. Когда дело доходит до смещения стен, два дюйма — это довольно много, поэтому большинство домовладельцев заметят проблему еще до этого момента. Учитывая все преимущества ремонта из углеродного волокна, у домовладельцев есть веские причины обращать пристальное внимание на любые признаки повреждения стены фундамента.

В случаях экстремального смещения стен используется сталь, но процесс был обновлен, чтобы создать ремонт, который не требует обслуживания и может быть менее навязчивым, чем в прошлом.

Хотя процесс углеродного волокна не слишком сложен, он требует услуг профессионала, который понимает характер повреждения и может указать нужное количество и расположение полос из углеродного волокна, а также монтажников, которые выполняют работу должным образом. В U.S. Waterproofing мы нанимаем специально обученную группу консультантов и установщиков, чтобы убедиться, что мы делаем работу правильно с первого раза каждый раз. Почему бы не попросить бесплатную консультацию?

Готовы начать?

Запишитесь на БЕСПЛАТНУЮ консультацию прямо сейчас.

просто введите свой почтовый индекс:

Метки:
ремонт фундамента, ремонт фундамента дома, ремонт фундамента дома, ремонт структурного фундамента, ремонт фундамента из углеродного волокна

Архив учебного центра

Зачем, как и сколько нужно арматуры для армирования ленточного фундамента

Основной задачей фундамента является передача нагрузки здания (сооружения) на грунт.Очевидно, что бетон в фундаменте будет испытывать внутреннюю сжимающую силу – стены давят сверху, грунт отталкивается снизу. Бетон, в отличие от арматуры, очень хорошо работает на сжатие. Так зачем в ленточном фундаменте используется арматура?

Зачем нужна арматура в ленточном фундаменте

В процессе эксплуатации здания неизбежно возникает осадок. Грунт под подошвой фундамента уплотняют в условиях давления сверху. Чем выше давление, тем сильнее происходит уплотнение. В том случае, если он строго равномерен по всей длине ленточного фундамента, в фундаменте не возникают опасные внутренние силы.

На практике такая ситуация встречается крайне редко. Несимметричные формы и нагрузки вызывают неравномерное давление. Чтобы уменьшить неравномерность осадки в пределах одного здания, обычно используют ленты фундамента разной ширины. Больше нагрузки — больше ширина. Но даже в этом случае полностью выровнять значения давления под подошвой фундамента невозможно.

Кроме того, нельзя ручаться за абсолютную идеальность основания фундамента (грунта). Различные включения в почвенном слое также формируют неравномерность осадка. Негативное влияние оказывает и неравномерная влажность. Негерметичность водонесущих коммуникаций, отсутствие отмостки с одной стороны, вероятность наличия различных хозяйственных построек (дополнительная нагрузка дает дополнительную осадку) — все это формирует неравномерную осадку.

Условно говоря, поверхность грунта под полосой фундамента имеет тенденцию становиться «кривой» в вертикальном направлении.Наиболее опасными участками являются углы, а также места со значительными перепадами нагрузок (например, с переменной этажностью, наличием колонн, дополнительно нагруженных пилонов и т. п.). Эта ситуация создает дополнительные внутренние напряжения в ленте фундамента в виде поперечных сил и изгибающих моментов. Для их восприятия в тело фундаментов вводят арматуру, так как без нее трещины появятся не только в ленте, но и в стенах.

Какая арматура нужна для фундамента

По материалу арматура делится на два вида — стальная и композитная. Последний появился сравнительно недавно и, имея ряд недостатков (равно как и достоинств), сегодня редко используется в частном строительстве.

Стальная арматура подразделяется на стержневую и проволочную. Для армирования ленточного фундамента применяют стержневую арматуру периодического профиля в качестве основной (рабочей, еще говорят «продольной») и гладкую в виде дополнительной (поперечной).

Рабочая арматура должна иметь хорошее сцепление с бетоном для обеспечения совместной работы. Такую арматуру изготавливают с периодическим профилем, разделяя ее на классы прочности. По ГОСТу времен СССР для частного строительства применяется арматура класса А-III или ее аналог по современному ГОСТу – А400. В качестве поперечной арматуры используются гладкие стержни класса А-I или его современный аналог А240. Арматура по современному ГОСТу отличается немного измененным профилем (полумесяцем).Принципиальных различий между ними нет.

Конструктивные требования к ленточным фундаментам и их армированию

Ввиду некоторой непредсказуемости степени неравномерности осадки точный расчет необходимого диаметра для ленточного фундамента вряд ли возможен. Поэтому за десятилетия строительства и эксплуатации зданий выработаны проектные требования к армированию ленточных фундаментов.

• Диаметр рабочих стержней принимается не менее 12 мм.
• Рабочие (продольные) стержни объединяются в пространственные каркасы посредством поперечного армирования сваркой или вязкой.
• Количество продольных стержней в раме не менее четырех (обычно шесть).
• Шаг поперечной арматуры назначается в пределах 200-600мм. Диаметр стержней 6-8мм.
• Толщина ленточного фундамента обычно принимается равной 300мм.
• Уязвимые места в углах и Т-образных соединениях усилены усиливающими выступами или выступами.Их диаметр принимается равным диаметру продольных стержней.

Схема армирования ленточного фундамента. Продольное соединение рабочей арматуры. Угловое усиление.

Схему армирования ленточного фундамента рассмотрим на примере одноэтажного дома с мансардой размером 10х6м в плане.

Продольная арматура изготавливается из шести арматурных стержней класса А-III диаметром 12 мм. Поперечный — с хомутами из арматуры класса А-I диаметром 8 мм.Шаг хомутов принимается в районе углов и Т-образных пересечений 200мм, в остальных местах 600мм.

Углы и места Т-образных пересечений усилены угловыми и диагональными вантами из арматурного проката класса А-III диаметром 12мм. Нахлест в зоне примыкания к продольным стержням составляет 50 диаметров (50х12мм=600мм).

При этом стыковка по длине рабочей арматуры может выполняться внахлест по длине одинаковой длины (600 мм).В таких местах также целесообразно устанавливать скрепляемые хомуты (200мм). Длина арматурных стержней достигает 11,7 м. По возможности, чтобы уменьшить объем работы, следует избегать продольных соединений.

Армирование углов и Т-образных пересечений допускается также выполнять так называемыми лапами. Они представляют собой Г-образный изгиб продольных стержней на одинаковую величину 50d.

При армировании ленточных фундаментов должны соблюдаться требования к защитному слою арматуры — во избежание появления ржавчины.Для фундаментов защитный слой составляет 40 мм на боковых и верхней гранях. Для подошвы также допускается принимать 40 мм в случае устройства подготовки из бетона класса. В2,5…В10 толщиной 100мм. В противном случае защитный слой для подошвы придется увеличить до 70 мм.

Сколько нужно арматуры для ленточного фундамента

Важным вопросом перед началом строительства является его стоимость. Определить его в объеме фундамента без определения необходимого количества арматуры невозможно.Но для первоначальной оценки можно использовать весовой коэффициент армирования. За десятилетия проектирования и строительства выведен показатель количества арматуры для малоэтажных зданий. Она составляет примерно 80 кг/м3. То есть, если для вашего ленточного фундамента требуется 20м3 бетона, арматуры понадобится в среднем 20х80=1600кг. При этом рассчитать требуемый объем бетона несложно – нужно лишь знать периметр здания, длину несущих внутренних стен, задать высоту ленты 300мм и умножить на ее ширина.

В условиях экономии перед покупкой арматуры целесообразно произвести более точный расчет. Для этого вам придется нарисовать схему армирования, определить общий погонаж продольной и поперечной арматуры, вес, добавить 5-10% на обрезки и затем умножить полученные данные на вес погонного метра для каждого из диаметров. .

Армирование ленточного фундамента – вязать или варить?

Арматурные стержни соединяются в каркасы сваркой или вязкой.Каждый из методов имеет свои преимущества и недостатки.
Основным недостатком сварного соединения является невозможность (по действующим нормам и стандартам) качественного поперечного соединения ручным электродом.

В заводских условиях каркасы и сетки сваривают контактной, а не дуговой сваркой. На практике строители часто пренебрегают требованиями норм и варят вручную. В результате часто возникает либо непровар (соединение недостаточно прочное), либо подрез (ослабление продольного стержня).Кроме того, арматуру класса А-III допускается изготавливать из стали марки 35ГС, имеющей проблемы со свариваемостью. Если добавить необходимость в сварочном аппарате, возможность его использования, значительный расход электроэнергии, то преимущества вязаного соединения становятся очевидными.

Вязаное соединение выполняется с помощью вязальной проволоки диаметром 0,8-3мм.

В качестве инструмента используется крючок. (См. фото в начале работы.) Преимущества такого соединения — отсутствие всех недостатков, характерных для сварного соединения, но есть и свои — большая трудоемкость, меньшая жесткость по сравнению со сварным вариантом ( устраняется дополнительными диагональными распорными стержнями для придания жесткости каркасу на этапе бетонирования).

При сварных соединениях поперечная арматура выполняется отдельными стержнями, приваренными к продольным. Их расположение должно быть как вертикальным, так и горизонтальным. При вязаном варианте зажимы закрытого сечения отгибаются по рисунку, которым опоясываются рабочие стержни. Шаблон представляет собой сплошной стол с вбитыми в него армирующими короткими деталями. Их расположение на столе соответствует положению продольных стержней в сечении ленты фундамента.Согнув стержни вокруг коротких с помощью куска трубы в качестве рычага, можно сделать хомуты самостоятельно.

.
