Установка буронабивных свай

Компания БОРА уже в течение десяти лет занимается буровыми работами, также в сферу деятельности компании входит установка буронабивных свай.

Данный метод применяется при строительстве в районах с высокой плотностью застройки, поскольку он позволяет не разрушать уже готовые постройки. Также не стоит забывать, что любая установка буронабивных свай производится согласно требованиям СНиП.

Установка буронабивных свай непременно должна осуществляться профессионалами, именно таковыми и являются специалисты компании БОРА. Установка буронабивных свай с нашей помощью пройдет на максимально качественном уровне, поэтому звоните и заказывайте интересующий вас вид буровых работ у нас!

Установка буронабивных свай – технология

Метод установки буронабивных свай используется в зависимости от различных условий, при которых осуществляется строительство, а также в зависимости от экономической целесообразности. Не менее важную роль играют возможности оборудования и приемов, которые использовали строители.

Широкое распространение и известность эта технология получила уже давно, однако прежде она применялась только в ходе проектирования сложных сооружений промышленного толка.

Суть данного метода заключается в том, что с помощью спецустановки сверлятся отверстия необходимых размеров, после чего в готовую скважину погружают арматурный каркас, заполняющийся следом раствором бетона. Также необходимо оставить арматуру выступающей над поверхностью – это обеспечит крепкую связку с дальнейшими конструкциями.

Нюансы установки буронабивных свай без обсадных труб

При установке буронабивных свай следует брать во внимание тип грунта, ведь основание таких свай в итоге может быть изготовлено одним из двух способов – с использованием обсадных труб извлекаемых или без них.

Буронабивные сваи, которые изготавливаются без использования обсадных труб, как правило, делаются так: бурится скважина в грунте с использованием установки одного из способов бурения – ударного или вращательного.

В течение этого процесса применяется глинистый раствор, сдавливающий стенки скважины, что позволяет предотвратить возможность обвала. Помимо этого, частицы разбуренного грунта будут выноситься на поверхность благодаря восходящему потоку раствора.

Затем в готовую скважину погружают каркас из арматуры, установить который можно несколькими способами: по части длины сваи, по всей длине сваи или у самого верха сваи, чтобы она могла быть связана с ростверком. Узнайте как осуществляется бурение свай в водонасыщенных грунтах.

Дальнейшие действия при установке буронабивных свай

Далее скважину необходимо забетонировать с помощью трубы, постепенно перемещаемой вверх, при этом необходимо следить, чтобы при подъеме бетонолитной трубы в течение процесса бетонирования ее нижний конец был прочно углублен минимум на один метр в бетонную смесь.

Уплотняется поданная в трубу бетонная смесь при помощи вибратора, что закреплен на бетонолитной трубе. В качестве еще одного метода бетонирования можно назвать метод, основывающийся на использовании миксера с бетононасосом.

Он способен закачать бетон внутрь скважины, оставляя бетоновод в статичном положении, а извлекается он только тогда, когда бетонирование будет окончено. Такая последовательность при бетонировании позволяет исключить возможность пережима в дальнейшем сваи грунтом, что обеспечит превосходное качество бетонного покрытия.

Установка буронабивных свай с применением обсадных труб

Если буронабивные сваи были изготовлены с применением так называемых обсадных труб, то делаются они по следующей схеме: сперва бурится скважина, где устанавливается свайный каркас-труба. Обсадная труба при этом позволяет перекрывать горизонты залегающих на глубине плывунных грунтов, гарантирует безопасность при ведении каких-либо свайных работ и помогает осуществлять контроль над основными параметрами буровой скважины. Как результат – происходит качественное заполнение скважины бетонным раствором.

Данная технология дает возможность изготавливать сваи, которые будут иметь уширение до 120 см, что дает возможность использовать полностью несущую способность всей опорной толщины грунта у основания, увеличивая эффективность применения буронабивных свай.

Преимущества установки буронабивных свай

На окружающие сооружения оказывается минимальное негативное воздействия. Благодаря этому использовать такую технологию можно в сложных геологических условиях или в условиях плотной застройки современных городов.

Уровень шума крайне низок, а это позволяет работать днем или ночью, не доставляя ощутимого дискомфорта окружающим.

Способность выдерживания нагрузок крайне высокая. Такой фундамент сможет удерживать здание до 250 метров в высоту.

Данная технология позволит сократить порой затягивающиеся сроки строительства, что, несомненно, можно назвать настоящим бонусом как для заказчика, так и для бригады строителей.

Монтаж буронабивных свай

В случае если почва на участке под застройку имеет склонность к пучению и подвижность в качестве фундамента используют свайную технологию. А в качестве надежного фиксирующего компонента используют трубы для буронабивных свай. Такие элементы представляют собой металлопрокат диаметром от 620 до 2500 мм. При этом трубные отрезки имеют специальное замковое соединение, что позволяет стыковать части металлических колонн в единую трубу нужной протяженности. Либо де для стыковки применяют технологию дуговой сварки.

Принцип формирования буронабивных свай

Буронабивная свая представляет собой углубленную в грунт скважину определенной протяженности (в зависимости от проектных данных, которые выводятся путем определения особенностей почвы и общего веса будущего здания). Пробуренная скважина заполняется бетонной смесью, а в качестве формы для размещения бетона в скважине используется обсадная труба для буронабивных свай. На деле технология формирования опорных столбов под фундамент выглядит так:

На отмеченное место устанавливают специальные буровые установки и приступают к бурению скважины;
Затем в получившееся отверстие медленно вставляют трубу, стыкуя её по отдельным частям до получения обсадной колонны нужной длины.
Из полости установленной трубы извлекают весь грунт, отслеживая уровень его увлажненности на предмет наличия плывунов в выработке или подземных источников, которые могут размывать сваю.
Теперь приступают к заполнению обсадной колонны бетонным раствором. При этом раствор заливают не более чем на 1 м, после чего масса хорошо трамбуется.
Следующий этап — медленный подъем трубы до тех пор, пока уровень бетона в нижней её части не будет достигать 40 см.
В этой точке работ технология требует очередного этапа заполнения колонны раствором. Таким образом происходит набивание всей пустоты в грунте бетонной смесью.
На отметке 1,5-2 метра от поверхности земли проводят армирование колонны (сваи). Для этого в скважину, заполненную бетонным раствором, вставляют армирующие стальные пруты, которые выступают над поверхностью сваи для будущего сцепления их с ростверком.

Важно: при том, что сечение скважины в любом случае больше сечения обсадной трубы, бетонная смесь при подъеме колонны. Заполняет собой все пустоты и надёжно сцепляется с землей при помощи бетонного молочка. Таким образом происходит надёжное заполнение всего периметра скважины бетоном.

Единственный минус такой технологии в том, что оператор не может контролировать плотность и качество утрамбованного раствора. К тому же имеется риск размывания бетонной смеси грунтовыми водами.

Важно: если при выемке земли из тела выработки обнаружены подвижные воды или плывуны, то с целью защиты сваи от воздействия подземных вод монтируют буронабивные сваи под защитой обсадной трубы. То есть труба впоследствии не извлекается из грунта.

Особенности и положительные стороны такой технологии

Вышеприведенная технология и принципы устройства буронабивных свай с применением обсадных труб имеет ряд преимуществ:

Возможность монтировать опорные сваи под фундамент в ограниченном пространстве;
Высокая скорость набивки скважины бетонной смесью;
Возможность монтировать сваи, глубина которых может достигать 30 метров (а в некоторых случаях и до 60 метров) при диаметре до 3,5 метров с максимальной несущей способностью до 500 т.
Возможность устройства фундаментов в грунтах, чрезмерно перенасыщенных подземными водами, а также при подводном строительстве (монтаж мостов и пр.).
Исключение вибраций и колебаний почвы в месте монтажа свай.
Кроме того, монтаж буронабивных свай с обсадной трубой позволяет защитить скважину от обрушивания грунта в полость под сваю.

Способы монтажа свай буронабивных

В зависимости от типа и особенности грунта буронабивные сваи без обсадной трубы и с обсадной колонной могут монтироваться разными способами:

Сухой способ;
Способ, в котором используют специальный глинистый раствор;
Способ с использованием обсадной колонны.

В первом случае технология предполагает бурение скважин на глубину от 15 до 20 м по устойчивому грунту без излишних подземных вод по всей глубине скважины. Диаметр свай, монтируемых сухим способом, как правило, не превышает 1200 мм. При выполнении технологии сухого способа риск оползания грунта в полость скважины полностью исключен. Здесь почва сама держит стенки пробуренной скважины. Бурят тело скважины вращательным бурением при одновременной выемке земли. Затем в установленную трубу подаётся раствор, а труба вертикально перемещается и демонтируется секциями.

Второй метод , где применяется раствор на основе глин, идеально подходит для монтажа буронабивных свай по водонасыщенным грунтам. В этом случае глинистый раствор будет выступать в качестве фиксатора для отдельных слоев почвы в теле скважины. В качестве связующего вещества в этих целях используют определенный, приготовленный на месте бурения раствор бентонитовых глин, плотность которого составляет 1,15…1,3 г/см3. Смесь подается при одновременном бурении скважины по пустотелой штанге буровой установки. Глинистый раствор встречает сопротивление грунта. Благодаря этому смесь начинает подниматься под давлением обратно, смазывая стенки скважин, и кратковременно цементирует стенки обработанного и пробуренного тела выработки. Этот способ позволяет монтировать буронабивные сваи без использования обсадной колонны.

Устройство скважины с обсадной трубой описано выше.

Важно: заполнение скважины бетонным раствором должно выполняться одноэтапно, без перерывов в работе. Иначе крепость и монолитность сваи будет находиться под сомнением. Кроме того стоит помнить, что если сваи располагаются на расстоянии 1,5 метра друг от друга, то бетонирование скважин проводят через одну. Делается это для того, чтобы не повредить соседние забетонированные колонны. Пропущенные скважины бетонируют вторым заходом.

Способы бурения скважин под сваи

Чтобы осуществить набивной способ монтажа свай, профессионалы используют два метода бурения скважин:

Вращательный;
Ударный.

Первый способ используется при промышленном строительстве и в частном строительстве по упругим или твердым грунтам. Здесь буровая установка или простой шнек (в случае выполнения работ своими руками) вращательными движениями разрабатывает почву, поднимая её вверх по лопастям бура. Технология разработки скважины в этом случае выполняется гораздо быстрее по времени.

Ударный способ разработки скважины применяется по мягким песчаным грунтам. Здесь в качестве оборудования используется лебедка и стакан из отрезка трубы с острым нижним краем. При подъеме такого стакана и его резком опускании в почву острый нижний край трубы врезается в грунт, захватывая его. Затем стакан забивается ударным способом еще глубже. При полном или почти полном заполнении полости трубы землей стакан поднимают на поверхность и освобождают от грунта. Затем действия продолжаются до достижения нужной глубины скважины.

Важно: стоит отметить, что монтаж буронабивных свай достаточно трудоёмок, а поэтому используется в основном в промышленном строительстве.

Установка буронабивных свай в зимний период.

Чтобы построить надежное, безопасное и удобное в эксплуатации здание, обязательно нужно создать для него качественное основание. Фундамент необходим любому строению, он принимает все нагрузки и передает их на устойчивые слои почвы, потому собственники уделяют выбору технологии монтажа пристальное внимание.

Среди существующих методик обустройства оснований, сегодня большой популярностью пользуются фундаменты на буронабивных сваях. Такие основания отличаются большим количеством положительных особенностей и прекрасными техническими характеристиками, их монтаж можно проводить в любое время года, хотя установка буронабивных свай в зимний период и обладает некоторыми особенностями.

Преимущества БНС – причины популярности

БНС сегодня очень востребованы, так как имеют множество преимуществ:

Малошумность. В процессе обустройства БНС не выполняется слишком шумных работ, строительство возможно в любое время, даже в условиях плотной городской застройки.
Малый объем работ с землей. Современные технологии дают возможность бурить лунки под сваи с минимальным количеством извлекаемого грунта.
Создаются прямо на стройплощадке. Длинные сваи создают уже во время строительства и нет сложностей с их транспортировкой.
Устойчивость. БНС отличаются высокой несущей способностью, позволяют объекты разных размеров и из любых строительных материалов.
Универсальность. Фундамент можно построить на любом участке, даже при условии сложного рельефа местности. Сваи можно будет просто сделать разной длины.
Вариативность. При строительстве можно создавать опоры любого диаметра, чтобы они выдерживали большую нагрузку здания.
Небольшая стоимость. БНС дают возможность экономить на строительстве, их обустройство обходится дешевле традиционного ленточного основания.

Монтаж буронабивного основания зимой

Обустроить фундамент для строительства действительно можно в любое время года. Причем, процесс монтажа зимой будет очень незначительно отличаться от строительных работ, выполняемых в теплое время года. Для начала рассмотрим стандартную технологию строительства.

Для выполнения монтажа на местности обязательно выполняются инженерные изыскания. Они позволяют заранее получить информацию о составе грунта, глубине залегания подземных вод, уровне промерзания почвы и другие данные, используемые при выполнении проектирования. Исследование участка и разработку проекта следует заказывать у профессионалов.

После этого по проекту выполняется разметка участка – отмечаются места создания скважин. В этих точках бурятся скважины с помощью специализированной техники. Когда ямы будут готовы, их дно засыпается песчано-грунтовой смесью, которую тщательно утрамбовывают. В скважины устанавливают обсадные трубы и каркасы. Лучше использовать каркас, изготовленный на заводе, он отличается высоким качеством и обработан от коррозии. Теперь остается только залить скважины бетонным раствором и утрамбовать сваи специальным вибратором.

В зимний период сваи после заливки обязательно прогревают через оголовки. Примерно через 20-25 минут после бетонирования в буронабивные сваи монтируют металлические стержни диаметром до 20 мм. К стержням подключают одну фазу от трансформатора, а вторую – к частям арматурного каркаса. Прогрев следует продолжать, пока бетон не наберет примерно 40% от своей прочности.

Установка буронабивных свай, цена на бурение буронабивных свай, устройство буронабивных свай в Москве и Московской области

Установка буронабивных свай

Производится при возведении фундаментов в районах плотной застройки, на участках со склоном, в тяжелых грунтах. Особенно актуально такое обустройство вблизи архитектурных памятников, старых сооружений. Забивной способ тут неуместен из-за высокого уровня колебания почвы. Одна из услуг нашей компании – устройство буронабивных свай в Москве и Московской области глубиной до 12 метров, диаметром от 200мм до 1250мм, в том числе и по технологии ТИСЭ.

Буронабивная свая в разрезе

Ствол.
Обвязка арматурная.
Уширение.
Поверхность грунта.
Выход арматуры

Столбы имеют разные продольные и поперечные сечения. Для усиления конструкции нижнюю часть часто делают с расширением, чтобы снизить нагрузку на пяту в рыхлой земле. При установке буронабивных свай необходимо армирование – полное или частичное. Способ изготовления: без крепления стен скважины, укрепление раствором глины, обсадными трубами.Применение – фундаменты, стены автомобильных тоннелей, складов, гаражей, подземных переходов.Установка буронабивных свай методом непрерывного проходного шнекаМетод CFA не требует обсадки. Ход винта укрепляет стенки скважины, уплотняя грунт, его рабочий конец глушится забурником. При необходимости, бур наращивается специальными вставками.

Снятие верхнего земляного слоя. Начало прохода на малой скорости.
После достижения расчетной глубины устройства буронабивной сваи, через трубу колонны бетононасосом подается литая смесь, в составе которой применяется цемент высших марок.
Армирование происходит прямо в бетон с помощью вибратора. Каркас должен быть заужен в нижней части и прочно зафиксирован.

Благодаря малой вибрации, шаг размещения буронабивных опор минимальный. Глубина достигает 35 м, диаметр – 4-14 см. Когда углубление составляет не более трех метров, можно обойтись без вибрационной машины. В слабых грунтах расход бетона намного повышается.Такие работы целесообразны в твердой почве, где присутствуют куски металла, камня, другие грубые включения.

Плюсы установки буронабивных свай

Низкая степень шума дает возможность вести работы в ночное время, посменно.
Эффективность прокладки в густонаселенных пунктах.
Уменьшение сроков строительства и затрат.
Возможность расширения опоры на мягком грунте после установки.
Сохранность близлежащих почвенных слоев.
Надежность буронабивной конструкции.
Невосприимчивость к перепадам влажности из-за расположения опоры ниже глубины промерзания.
Бурение в зимний период не является препятствием для наших ямобуров.
Широкий ассортимент свай по габаритам, размерам, сечению.

Цена на бурение буронабивных свай в «БУРМОССТРОЙ» рассчитывается по согласованию с заказчиком и зависит от различных факторов, учитываемых в смете.

Буронабивные сваи: технология и цена

Надежный фундамент за 3 дня!

Позвоните нам и мы поможем вам подобрать проект свайного фундамента для вашего дома!

Строительная компания «Мегахауз» предлагает обратить внимание на буронабивные сваи, технология установки которых зарекомендовала себя, как одна из самых надежных в Санкт-Петербурге и области.

Буронабивной фундамент – это масса плюсов:

отличная несущая способность;

универсальность;

возможность применения на трудных и проблемных грунтах.

Одним из приятных дополнений ко всем достоинствам основания данного типа служит то, что на буронабивные сваи цена гораздо демократичнее прочей продукции. Без всяких опасений их можно использовать при возведении сооружений в Санкт-Петербурге и Ленинградской области.

Устройство буронабивных свай – самый подходящий вариант в соотношении цена/качество.

Особенности фундамента данного вида

Сваи ТИСЭ отличаются повышенной несущей способностью. Благодаря расширению у основания они могут переносить высокие нагрузки, на них не влияют погодные условия, благодаря чему обеспечивается непревзойденная надежность основания строящегося дома.

Особенность возведения фундамента на буронабивных сваях заключается в том, что скважины для будущей основы конструкции должны залегать глубже слоя почвы, промерзающего при низких зимних температурах. Эти условия позволят защитить будущую основу дома или бани на буронабивных сваях от повреждений во время пучения или сдвига почвы из-за плывунов.

Технология установки и области использования буронабивных свай

Буронабивной фундамент универсален и неприхотлив к типам почвы, а также приемлем по цене, поэтому использовать его можно для любого объекта загородного строительства. Так, для возведения дома на буронабивных сваях уйдет совсем немного времени и средств.

Такая конструкция основания идеальна для строений на косогорах и на территориях с пучинистыми почвами. Даже в Санкт-Петербурге и Ленинградской области, достаточно неудобной и затратной для стройки среде, буронабивной фундамент продолжает оставаться одним из самых доступных по цене.

Технология устройства буронабивных свай была разработана в самом начале ХХ века. Она весьма успешно использовалась в строительной деятельности по возведению военных объектов. Правда, ее распространение долгие годы ограничивалось именно военными рамками.

Сегодня буронабивные сваи доступны всем. Учитывая, что основной материал, идущий на изготовление несущих опор – бетон, бетонные сваи в обязательном порядке укомплектовываются металлическим каркасом. Роль опалубки выполняет обсадная труба. В процессе затвердевания бетонной смеси такая опалубка сохранит требуемую форму сваи ТИСЭ. Особенно это актуально, если снование устраивается на проблематичных и пучинистых почвах.

Благодаря этому многие индивидуальные застройщики выбирают в качестве основы для фундамента именно буронабивные сваи, технология устройства которых предполагает их создание непосредственно на участке будущей стройки.

Строительство буронабивного фундамента

Фундамент закладывается доступным способом даже для построек с затрудненным подъездом к ним. Нет нужды использовать габаритную спецтехнику, устраивая буронабивной фундамент.

Этапы работ:

Сначала специалисты строительной компании «Мегахауз» размечают местоположение будущих скважин;

Величина заложения для установки бетонных буронабивных свай исходит из строения почвы. Но заглублений меньше 1,5 метров быть не должно. Для Санкт-Петербурга и области допустимо заложение около 1,6 м, т.к. уровень промерзания почвы в нашем регионе составляет около 1,4 м.

Чтобы увеличить параметры прочности свайного буронабивного фундамента из бетона, дно выработки заливают им, выдерживая диаметр 30 см.

Далее проводят работы по монтажу каркаса, опалубки из асбестоцемента.

Затем трубы выравниваются по необходимой заказчику высоте и заливаются бетоном.

Одним из достоинств данного типа устройства основания является то, что дальнейшее возведение дома или бани можно начинать уже через несколько дней.

Цены:

Стандарт 150 мм	Диаметр сваи	Длина сваи	Диаметр основания	Стоимость за шт
от 25 свай	150 мм	2000 мм	300 мм	3400 руб
16 — 24 свай	150 мм	2000 мм	300 мм	3600 руб
10 — 15 свай	150 мм	2000 мм	300 мм	3800 руб
до 10 свай	150 мм	2000 мм	300 мм	договорная

Стандарт
150 мм

Диаметр сваи

Длина сваи

Диаметр основания

Стоимость за шт

от 25 свай

150 мм

2000 мм

300 мм

3400 руб

16 — 24 свай

150 мм

2000 мм

300 мм

3600 руб

10 — 15 свай

150 мм

2000 мм

300 мм

3800 руб

до 10 свай

150 мм

2000 мм

300 мм

договорная

Стандарт+ 200 мм	Диаметр сваи	Длина сваи	Диаметр основания	Стоимость за шт
от 30 свай	200 мм	2000 мм	300 мм	4600 руб
20 — 29 свай	200 мм	2000 мм	300 мм	4800 руб
10 — 19 свай	200 мм	2000 мм	300 мм	5100 руб
до 10 свай	200 мм	2000 мм	300 мм	договорная

Стандарт+
200 мм

Диаметр сваи

Длина сваи

Диаметр основания

Стоимость за шт

от 30 свай

200 мм

2000 мм

300 мм

4600 руб

20 — 29 свай

200 мм

2000 мм

300 мм

4800 руб

10 — 19 свай

200 мм

2000 мм

300 мм

5100 руб

до 10 свай

200 мм

2000 мм

300 мм

договорная

Атлант 300 мм	Диаметр сваи	Длина сваи	Диаметр основания	Стоимость за шт
от 30 свай	300 мм	2000 мм	500 мм	7300 руб
20 — 29 свай	300 мм	2000 мм	500 мм	7500 руб
10 — 19 свай	300 мм	2000 мм	500 мм	7800 руб
до 10 свай	300 мм	2000 мм	500 мм	договорная

Атлант
300 мм

Диаметр сваи

Длина сваи

Диаметр основания

Стоимость за шт

от 30 свай

300 мм

2000 мм

500 мм

7300 руб

20 — 29 свай

300 мм

2000 мм

500 мм

7500 руб

10 — 19 свай

300 мм

2000 мм

500 мм

7800 руб

до 10 свай

300 мм

2000 мм

500 мм

договорная

Наша цена абсолютно прозрачна, никаких скрытых платежей. Указана стоимость за 1 сваю «под ключ» при условии нахождения объекта на расстоянии до 100 км от КАД.

На буронабивные сваи цена зависит от их длины и дополнительных услуг. Стандартные экземпляры имеют размер поперечного сечения 15 см, а величина сечения основания составляет 30 см. В указанную на сайте стоимость включены услуги на выезд для пробного бурения, материалы и работа профессиональных строителей.

У буронабивных свай технология устройства такова, что возвести крепкий фундамент под дом можно за двое суток. Специалисты строительной компании «Мегахауз» с удовольствием ответят на все возникшие у вас вопросы и осуществят монтаж в Санкт-Петербурге и области по приемлемым ценам.

Буронабивные сваи с обсадной трубой: технология устройства, видео

В тех случаях, когда фундамент для будущего строения возводится в условиях сложных грунтов с большим риском их сдвига, целесообразно применение буронабивных свай с обсадной трубой. Данная технология, которая признается одной из наиболее безопасных, также используется в тех случаях, когда будущее здание планируется возвести на территории, характеризующейся плотной застройкой.

Фундамент из буронабивных свай

Сущность технологии

Обсадные трубы для буронабивных свай (БНС), используемые при обустройстве фундамента, могут различаться как своими геометрическими параметрами, так и конструктивным исполнением. Высокая надежность фундаментных конструкций, полученных по данной технологии, обеспечивается тем, что их основу, кроме бетона, составляют каркасы, для изготовления которых применяется металлическая арматура. Полученная по данной методике конструкция не только надежно фиксируется в грунте, но и сама по себе демонстрирует исключительно высокую жесткость и устойчивость.

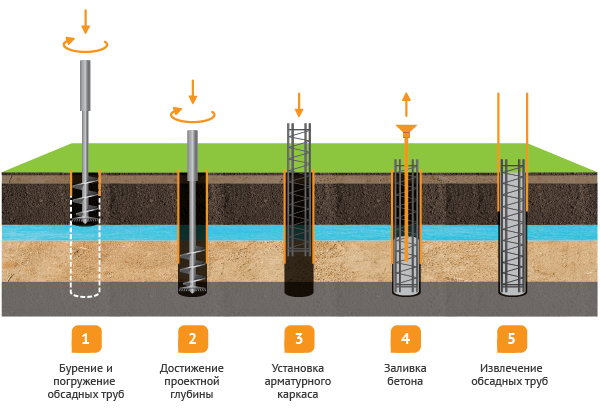

Технологический процесс устройства буронабивных свай с обсадной трубой

Сама технология устройства буронабивных свай выглядит следующим образом:

В предварительно выбранном месте строительного участка бурится скважина требуемого диаметра и утвержденной проектом глубины, для чего используется специальная буровая установка.
В полученную скважину погружают обсадную трубу для свай. Важно, что глубина, на которую погружаются такие трубы, предварительно рассчитывается и утверждается проектом.
Внутреннюю полость трубы освобождают от осыпавшейся земли. Для этого используют различные технические средства (в частности, грунт из трубы может вымываться при помощи воды, подаваемой под значительным давлением).
В отверстие обсадной трубы, очищенное от осыпавшейся земли, опускается арматурный каркас для буронабивной сваи.
Во внутреннюю полость трубы, в которую помещен арматурный каркас, заливается бетонный раствор. Данный процесс, если говорить профессиональным языком, как раз и называется набивкой сваи.
Обсадные трубы после заливки бетона посекционно извлекаются из земли.

Естественно, устройство буронабивных свай выполняется по технологии, которая имеет целый ряд нюансов. Их обязательно следует учитывать при ее практической реализации.

Преимущества свай буронабивного типа

Среди многочисленных преимуществ использования свай БНС можно выделить несколько наиболее значимых, к которым относятся следующие.

Набивка таких свай бетонным раствором осуществляется оперативно и качественно.
Все этапы технологии устройства буронабивных свай отличаются высокой безопасностью для его исполнителей.
Набивная свая благодаря особенностям технологии ее обустройства отличается исключительно высокой несущей способностью, устойчивостью к механическим нагрузкам и, соответственно, надежностью.
С помощью свай БНС можно создавать надежные фундаменты даже в слабых и насыщенных водой грунтах.
Использование данной технологии позволяет четко контролировать соблюдение всех требований проектной документации, а также точно учитывать геологические и инженерные условия, в которых осуществляется данный технологический процесс.
Рассматриваемая технология позволяет извлекать из создаваемой скважины крупные камни и валуны.
При выполнении скважин по данной технологии грунт не подвергается вибрационным и динамическим нагрузкам.
Оборачиваемость используемых обсадных труб, которые можно применять неоднократно, – еще одно важное преимущество применения указанной технологии.
Можно контролировать все этапы буровой операции вплоть до достижения водоносного слоя.
Полная защита стенок создаваемой скважины от обрушения грунта позволяет перекрывать опасные горизонты (такие, например, как плывуны).
В скважинах, полученных по данной технологии, если при устройстве буронабивных свай предусмотрено использование арматурного каркаса, отсутствуют так называемые шейки, которые значительно снижают качество и надежность готовой конструкции.
Использование обсадных труб для монтажа свай буронабивного типа, а также их дальнейшая эксплуатация допускается в любых климатических условиях.

Заливка обсадной трубы бетонным раствором

Нюансы применения обсадных труб

Использование обсадных труб позволяет избежать такого негативного явления, как осыпание земли со стенок создаваемой скважины. Благодаря этому трубы данного типа активно применяют не только для создания фундаментных конструкций в промышленном и гражданском строительстве, но и для укрепления стенок газовых, водяных и нефтяных скважин. Конструкция из обсадных труб составляется из отдельных отрезков таких изделий, соединяемых между собой при помощи сварки или посредством специальных зажимных устройств (типа «Като», «Бетоно» и др.).

После того как во внутреннюю часть обсадных труб помещен арматурный каркас, используемый для монтажа буронабивных свай, и залит бетонный раствор, сами трубы извлекают. В отдельных случаях, если это оговорено требованиями проекта, технология допускает оставление обсадных труб на месте.

Монтаж арматурного каркаса внутри обсадной трубы

Современные производители выпускают обсадные трубы различных диаметров, что позволяет оптимально подбирать такие изделия для обустройства скважин различного назначения. Международными нормативными документами, в положениях которых оговариваются требования к геометрическим параметрам обсадных труб, являются стандарты Leffer и Bauer. Согласно требованиям данных стандартов, внутренние диаметры обсадных труб для буронабивных свай могут находиться в интервале 620–2500 мм, а наружные составляют от 640 до 2580 мм.

Чтобы опустить обсадную трубу в предварительно подготовленную скважину, используются различные методики. Наиболее распространенными являются:

забивка обсадных труб, для выполнения которой применяется специальное вибрационное оборудование;
погружение обсадных труб с помощью бурения, которое может осуществляться по ударной или вращательной методике.

Установка обсадной трубы вращением

Применение вращательной методики предусматривает, что сначала в грунте выполняется скважина под первую секцию трубы, для чего предварительно снимаются все необходимые замеры. После того как первая секция обсадной трубы будет погружена в подготовленную скважину, бурят второй ее участок, при этом также ориентируются на геометрические параметры соответствующей секции. Таким образом, выполняя поэтапное бурение и погружая соединяемые между собой секции обсадных труб, монтируют всю трубную конструкцию для буронабивной сваи.

Суть ударного метода монтажа обсадных труб заключается в том, что секции труб просто забиваются в грунт, для чего применяется специальное оборудование. Осадка труб, осуществляемая при использовании данной технологии устройства буронабивных свай, может выполняться с опережением либо с некоторым отставанием по отношению к выполняемому забою. Все зависит от характеристик грунта, в котором выполняется скважина (в частности, от его проходимости).

Сферы применения свайных конструкций буронабивного типа

На вопрос о том, что такое буронабивные сваи, невозможно ответить, не перечислив сферы их применения. Сваи данного типа используют при:

возведении строительных конструкций на территориях, грунт на которых склонен к оползневым явлениям;
строительстве на территориях, характеризующихся высокой плотностью застройки;
проведении строительных работ на участках со сложными геологическими условиями.

Применение буронабивных свай в частном домостроении

Использовать свайные конструкции, стенки которых дополнительно не укреплены, допускается в тех случаях, когда фундамент обустраивается на участках с тугопластичным и твердым грунтом, каким, например, является глинистый грунт набухающего типа. Кроме того, монтировать сваи с неукрепленными стенками можно тогда, когда их общая длина не превышает 30 метров.

Технология устройства свай буронабивного типа успешно используется в тех случаях, когда строения различного назначения возводятся в местах, характеризующихся высокой сейсмической активностью. Кроме того, буронабивные свайные конструкции применяются для укрепления фундаментов уже возведенных зданий, а также для укрепления грунта на участках со значительным уклоном.

Устройство бурозабивных свай под защитой обсадной трубы

Комплекс работ по устройству буронабивной сваи:

бурение скважины с погружением обсадной трубы;
опускание в скважину арматурного каркаса с его наращиванием;
укладку бетонной смеси со сборкой и разборкой бетонолитной трубы и извлечением обсадной трубы;
уровой установки для устройства очередной буронабивной сваи с перекладкой опорных плит и шпал.

Технологический процесс по устройству буронабивных свай с обсадным трубами отличается следующими особенностями:

крепление стенки скважины осуществляется на всю глубину стальными инвентарными обсадными трубами; поэтому не требуется заполнение скважины глинистым раствором или водой с постоянным поддержанием необходимого их уровня;
участие буровой установки необходимо в течение полного периода устройства буронабивной сваи, включая бетонирование, так как с помощью привода буровой установки производится уплотнение подводного бетона путем поднятия и опускания обсадной трубы, а также постепенное извлечение ее по мере укладки бетонной смеси в скважину.

Комплекс работ по устройству буронабивных свай включает следующие процессы:

подготовку площадки под буровую установку для бурения очередной скважины с перекладкой железобетонных дорожных и опорных плит и шпал, с планировкой подсыпки, с перемещением и наводкой буровой установки по осям скважины;
бурение скважины (в несвязных грунтах — разработка грейфером, в плотных грунтах — разработка с помощью долота с удалением разрыхленного грунта — грейфером) с опережающим погружением обсадной трубы и наращиванием ее секциями;
очистку забоя с помощью желонки;
установку арматурного каркаса в скважину с устройством при необходимости стыка его секций в вертикальном положении;
сборку и опускание бетонолитной трубы;
укладку бетонной смеси в скважину методом вертикально перемещающейся трубы (ВПТ).

Разработку скважины в несвязных грунтах производят грейфером. Скважина на всю глубину ограждается обсадной трубой, погружаемой в процессе извлечения грунта с опережением забоя на высоту не менее чем на 2 м. При достижении режущей фрезой проектной отметки погружение обсадной трубы должно быть прекращено во избежание разрыхления грунта в основании сваи.

Обсадная труба состоит из секций длиной 6; 4 м и при необходимости 2 м. Общую длину обсадной трубы принимают из расчета возвышения верха трубы над поверхностью рабочей площадки на 1 м для размещения и вертикального челночного движения стяжного хомута.

Сначала устанавливают по осям скважины ножевую секцию, представляющую собой стандартную секцию обсадной трубы длиной 6 м с зубчатой режущей фрезой, зажимают ее стяжным хомутом с гидравлическим приводом и погружают до отказа путем вдавливания с периодическим вращением. Затем на верх секции трубы насаживают кольцевой переходник для предохранения торца трубы от повреждения грейфером.

Далее грейфер поднимают в рабочее положение и начинают извлечение грунта из скважины до отметки, находящейся на 2 м выше низа обсадной трубы. Потом повторяют операцию заглубления обсадной трубы на возможную глубину в зависимости от группы грунта, после чего снова извлекают грунт из скважины грейфером, пока забой не достигнет на новом уровне отметки, превышающей на 2 м низ обсадной трубы.

После заглубления ножевой секции обсадной трубы на 5 м, когда возвышение ее над уровнем подсыпки составит 1 м, грейфер опускают на рабочую площадку, с верха обсадной трубы снимают переходник и производят наращивание обсадной трубы путем пристыковки на болтах следующей секции в вертикальном положении.

Обсадную трубу снова погружают до отказа, надевают переходник, поднимают грейфер в рабочее положение и продолжают разрабатывать скважину, чередуя в том же порядке погружение обсадной трубы и извлечение грунта грейфером.

По окончании разработки скважины забой очищают от бурового шлама с помощью желонки. В это время необходимо проверить фактические размеры скважины, отметки устья, скважины и забоя, расположение скважины в плане, а также соответствие грунта основания данным инженерно-геологических изысканий.

Затем в скважину опускают арматурный каркас, состоящий (при высоте более 12 м) из двух секций. Стыковка секций арматурного каркаса производится путем перепуска рабочих стержней верхней секции относительно рабочих стержней нижней секции на 20 диаметров стержней с прихваткой электросваркой внахлестку. Для этого нижнюю секцию опускают в скважину до тех пор, пока место стыковки не достигнет устья скважины, и фиксируют в этом уровне с помощью поперечных стержней, закладываемых в каркас под кольцо жесткости и опираемых на верх обсадной трубы. После установки верхней секции и прихватки рабочих стержней внахлестку поперечные стержни удаляют, и арматурный каркас опускают на полную глубину скважины. Для обеспечения защитного слоя бетона к рабочим стержням каркаса в местах их перехвата кольцами жесткости с внешней стороны приваривают ограничители в виде скоб, располагаемых в плоскости стержней, или привязывают бетонные прокладки.
Секции арматурного каркаса перед опусканием в скважину должны быть тщательно очищены от ржавчины и грязи.

По окончании установки арматурного каркаса производят подготовительные работы перед бетонированием — сборку и опускание в скважину бетонолитной трубы. Звенья бетонолитной трубы укрупняют в секции длиной по 10 м с помощью разъемных хомутов. Стыковку секций бетонолитной трубы производят с применением тех же хомутов в вертикальном положении при опускании ее в скважину. При этом ранее опущенный участок бетонолитной трубы фиксируют над устьем скважины с помощью хомута, надеваемого на ее верх с опиранием на шпалы, уложенные на обсадную трубу. Верхним звеном бетонолитной трубы является приемный бункер с наружными огражденными площадками и лестницей. Бетонолитная труба должна быть установлена по оси скважины.
Бетонную смесь подают в приемный бункер из бадьи. Бетонолитную трубу устанавливают в скважине таким образом, чтобы ее низ оказался на 200 — 250 мм выше забоя скважины. Перед бетонированием в устье бетонолитной трубы подвешивают пробку для изоляции бетонной смеси от воды. Первоначально заполняют бетонной смесью бункер и часть бетонолитной трубы над пробкой. Затем пробку извлекают и производят непрерывную подачу в бункер бетонной смеси из бадьи, приподнимая краном бетонолитную трубу по мере прохождения по ней бетонной смеси. Объем первой порции бетонной смеси назначается из условия заглубления низа бетонолитной трубы в уложенную смесь не менее чем на 0,8 м.

Низ бетонолитной трубы должен быть постоянно заглублен в уложенную смесь на 1 — 2 м. По мере бетонирования и подъема бетонолитной трубы ее укорачивают путем удаления очередного звена. Одновременно извлекают обсадную трубу и демонтируют ее по секциям.
Необходимые перерывы в бетонировании скважины, связанные со снятием секций обсадной и бетонолитной труб, демонтажом и обратной установкой бункера, должны быть менее сроков схватывания бетона.
При подъеме бетонолитной трубы ее демонтируют звеньями длиной 3 — 4 м с предварительным снятием и последующим присоединением бункера после удаления каждого звена.
Для удаления очередного звена бетонолитной трубы прекращают ее подъем, когда уровень смеси в трубе находится на 20 см ниже разъединяемого стыка. Часть бетонолитной трубы, расположенную ниже удаляемого звена, закрепляют с помощью хомута, опираемого на шпалы, уложенные на обсадную трубу. Удаляемое звено снимают вместе с бункером, опускают на площадку и отсоединяют от бункера. Затем бункер снова присоединяют к оставшейся части бетонолитной трубы.

С помощью гидравлического привода в целях уплотнения бетона колонна обсадных труб в процессе бетонирования совершает поступательно-вращательное движение с последовательным подъемом на 20 — 30 см и опусканием на 10 — 15 см. Поэтому извлечение обсадной трубы происходит постепенно.
Бетонную смесь, уложенную на высоту 3 м, уплотняют глубинными вибраторами.

Если уровень рабочей площадки находится ниже верха сваи (при сооружении безростверковых опор), бетонирование ведут до окончательного заполнения бетонной смесью скважины, удаляют загрязненный слой бетонной смеси, после чего устанавливают инвентарный кондуктор и бетонируют оголовок сваи.

При устройстве буронабивных свай с ростверками уровень рабочей площадки находится выше верха свай, т.е. верх свай размещен ниже устья скважины. В этом случае бетонирование ведут до отметки, превышающей на 0,5 м проектную отметку верха свай, полученную из расчета всплывания слоя шлама и последующей его срезки. При разработке котлована под ростверк лишняя часть бетона сваи вместе со шламом вырубается.

Устройство буронабивных свай с применением обсадной трубы на всю длину скважины необходимо вести в соответствии с «Руководством по устройству буронабивных свай большого диаметра», М., НИИОСП им. Герсеванова Госстроя СССР, 1977.

Чертеж буронабивной сваи

Как построить фундамент из буронабивных свай?

🕑 Время чтения: 1 минута

Фундамент из буронабивных свай или фундамент из буровых валов — это широко используемый фундамент для поддержки тяжелых вертикальных нагрузок. Он передает нагрузку на нижележащий грунт или слои горных пород с достаточной несущей способностью и уменьшает осадку конструкции.

Строительство буронабивной сваи делится на два этапа: этап бурения и этап строительства. На этапе бурения грунт удаляется, чтобы сформировать отверстие необходимого диаметра и глубины, а на этапе строительства железобетон заливается на месте.Поэтому буронабивные сваи также называют замещающими сваями.

Буронабивные сваи популярны в городских районах, где обязательным условием при строительстве является минимальная вибрация. Кроме того, его применяют там, где высота потолка ограничена, глубина свай остается неизменной и отсутствует риск пучения.

В этой статье рассказывается о процессе строительства, проблемах и преимуществах буронабивных свай.

Процесс строительства буронабивных свай

Процесс забивки буронабивных свай включает следующие этапы:

Строительство начинается с бурения вертикального отверстия в грунте с помощью буронабивной машины.Машина оснащена аксессуарами, такими как буровые инструменты, ковши и грейферы, которые помогают удалять почву и камни в процессе бурения.
Пробуренные сваи могут достигать глубины 60 м и диаметра 2,4 м.
В просверленное отверстие вставляется временный стальной цилиндр или гильза до заливки сваи.
После этого в отверстие вставляется арматурный каркас для сваи, который впоследствии заливается бетоном.
Верх сваи закрывается фундаментом или наголовником рядом с уровнем земли, чтобы можно было построить вышележащую конструкцию.

Этапы возведения буронабивных свай

Установка буронабивных свай — это специализированная операция, требующая обширных знаний и опыта в области строительства буронабивных свай, условий грунта и площадки и т. д. Следовательно, рекомендуется поручить эту работу подрядчику по буронабивным работам.

Проблемы строительства буронабивных свай

Основные проблемы, возникающие при строительстве буронабивных свай:

Подрядчик должен провести тщательное исследование почвы для изучения ее свойств.Тип грунта определяет метод бурения, который будет использоваться для строительства.
Иногда подрядчик по укладке свай полностью полагается на прошлые отчеты и отчеты об исследовании грунта, чтобы выбрать метод, вызывающий меньше нарушений почвы поблизости.
Когда пробуренная скважина проходит ниже уровня грунтовых вод, необходимо обеспечить дополнительную поддержку с помощью стальных каркасов или стабилизирующего бурового раствора. Это основная проблема, с которой сталкиваются несвязные грунты, такие как песок, гравий и ил.
Бурение шурфов и свайных конструкций на несвязном грунте сложно и приводит к беспорядку.

Преимущества строительства буронабивных свай

Ниже перечислены основные преимущества буронабивных свай:

Буронабивные сваи облегчают перемещение свай на разную глубину независимо от типа грунта. Он удлиняет сваю до тех пор, пока не будет достигнут несущий слой.
Буронабивные сваи лучше всего подходят для мягких, сжимаемых и набухающих грунтов.
Фундамент из буронабивных свай можно удлинять на глубину ниже сезонных колебаний влажности или промерзания.
Фундамент из буронабивных свай предотвращает необходимость проведения больших земляных работ и последующей обратной засыпки.
Фундамент из буронабивных свай не разрушает прилегающий грунт резко.
Вибрация и связанные с ней нарушения из-за строительства фундамента на буронабивных сваях относительно низки по сравнению с традиционными методами фундамента.
Фундамент из буронабивных свай имеет более высокую несущую способность по сравнению с другими забивными сваями.

Часто задаваемые вопросы

Как устроена буронабивная свая?

Строительство буронабивной сваи делится на два этапа: этап бурения и этап строительства.На этапе бурения грунт удаляется, чтобы сформировать отверстие необходимого диаметра и глубины, а на этапе строительства железобетон заливается на месте. Поэтому буронабивные сваи также называют замещающими сваями.

С какими трудностями приходится сталкиваться при забивке буронабивных свай?

Основные проблемы, возникающие при строительстве буронабивных свай:
1. Подрядчик должен провести тщательное исследование грунта для изучения его свойств. Тип грунта определяет метод бурения, который будет использоваться для строительства.
2. Иногда подрядчик по укладке свай полностью полагается на прошлые отчеты, а отчеты об исследовании грунта выбирают метод, вызывающий меньше нарушений почвы поблизости.
3. Когда пробуренная скважина проходит ниже уровня грунтовых вод, необходимо обеспечить дополнительную поддержку с помощью стальных каркасов или стабилизирующего бурового раствора. Это основная проблема, с которой сталкиваются несвязные грунты, такие как песок, гравий и ил.
4. Бурение шурфов и свайных конструкций на несвязном грунте сложно и приводит к беспорядку.

Каковы преимущества фундамента на буронабивных сваях?

Ниже перечислены основные преимущества буронабивных свай:
1. Буронабивные сваи облегчают перемещение свай на переменную глубину независимо от типа грунта. Он удлиняет сваю до тех пор, пока не будет достигнут несущий слой.
2. Буронабивные сваи лучше всего работают в мягких, сжимаемых и набухающих грунтах.
3. Фундамент из буронабивных свай можно удлинять на глубину ниже сезонных колебаний влажности или промерзания.
4. Буронабивной фундамент исключает необходимость проведения больших земляных работ и последующей обратной засыпки.
5. Буронабивной свайный фундамент не разрушает прилегающий грунт резко.
6. Вибрация и связанные с ней нарушения из-за конструкции фундамента с буронабивными сваями относительно низки по сравнению с традиционными методами фундамента.
7. Фундамент из буронабивных свай имеет более высокую несущую способность по сравнению с другими забивными сваями.

Подробнее

Буронабивные бетонные сваи, их конструкция и применение

Как выбрать тип свайного фундамента для строительства?

Меры предосторожности при строительстве и осмотре буронабивных свай

Буронабивные сваи — Проектирование зданий

Буронабивные сваи , также известные как сменные сваи, представляют собой широко используемую форму фундамента зданий, которая обеспечивает поддержку конструкций, передавая их нагрузку слоям грунта или горных пород, которые имеют достаточную несущую способность и подходящие характеристики осадки.

Буронабивные сваи представляют собой сваи, в которых удаление грунта образует отверстие для железобетонной сваи, заливаемой на месте. Грунт заменяется сваей, поэтому сваи «замещают», а не сваи смещения, в которых грунт выталкивается путем забивания или завинчивания сваи.

Буронабивные сваи используются в основном в связных грунтах для формирования висячих свай и при устройстве свайных фундаментов рядом с существующими зданиями. Они популярны в городских районах, так как имеют минимальную вибрацию, ограниченное пространство над головой, отсутствие риска качки и необходимость изменения длины свай.

[править] Установка

Буронабивные сваи бурят ковшами и/или шнеками, приводимыми в действие ударным бурением (вибромолоты) или вращательным бурением (закручивание на месте).

В нестабильных слоях грунта использование бентонитовой жидкости помогает стабилизировать скважину, особенно в более глубоких сваях большого диаметра, и позволяет вставлять сильно армирующие стальные каркасы. Это известно как растачивание заподлицо (подробнее см. ниже).

Если бурение и заливка происходят одновременно, сваи называются шнековыми сваями (CFA).

Сваи называются сваями большого диаметра, если их диаметр составляет 600 мм или более. Сваи малого диаметра менее 600 мм иногда укладывают группами под общий ростверк для восприятия больших нагрузок.

Несущая способность свай большого диаметра может быть увеличена за счет расширения ствола в основании. Это достигается за счет расширяющегося режущего инструмента, который разрезает основание конической формы до трехкратного диаметра главного вала.

Форма опоры для сваи или скважины влияет на формирование сваи. Буронабивные сваи могут быть как опорными, так и безопорными.

Если установка свай производится в устойчивых грунтах, может быть возможно пробурить и уложить бетон без предварительной облицовки отверстия. Тем не менее, необходимо принять меры предосторожности, выровняв первый метр скважины, чтобы предотвратить попадание грунта с поверхности в скважину.

Существует две категории поддерживаемых свай в зависимости от используемой обсадной трубы или облицовки.

[править] Постоянный кожух

Скважина может быть сформирована ударным методом, при котором тяжелый режущий инструмент на небольшой треноге сбрасывается с поднятого положения с помощью лебедки для вырезания цилиндра из земли.Операция повторяется до тех пор, пока скважина не будет заглублена на необходимую глубину. По мере резки в отверстие вставляется тонкая секционная подкладка, предотвращающая его обрушение. В качестве альтернативы скважина может быть образована вращательным способом, при котором роторный бур работает внутри обсадной трубы или крепи.

[править] Временный кожух

Обычно скважина поддерживается стальной крепью с резьбовым соединением, которую снимают либо во время, либо после укладки бетона.Трубу можно поднять с помощью лебедки или вытащить из земли.

Бурение с промывкой использует жидкость, такую как бентонит, для вымывания материала из скважины, который был разрыхлен в результате бурения. Жидкость может заливаться сверху (обратная промывка) или прокачиваться через буровую штангу (прямая промывка). Пробуренная скважина облицована временным стальным кожухом для предотвращения обрушения рыхлого поверхностного грунта. По мере бурения в скважину непрерывно подается бентонит.

На требуемую глубину через бентонит опускается арматура и заливается бетон.Бентонит вытесняется бетоном и выкачивается обратно из скважины. Когда бетон достигает верхнего уровня отверстия, временная обсадная труба снимается.
