Устройство монолитной фундаментной плиты: Заливка монолитной плиты фундамента: применение и технология

Содержание

Заливка монолитной плиты фундамента: применение и технология

Для постройки зданий строителям приходится заливать различные типы фундаментов. На проблемных грунтах сооружается фундаментная основа в виде сплошной плиты. Начинающие застройщики интересуются, как правильно залить монолитную плиту фундамента под планируемое здание. Для этого после очистки поверхности земли с разрабатываемой площади снимают слой грунта. Затем формируют приямок и засыпают слой крупного песка и гравия. После отсыпки трамбуется основание, собирается опалубка, укладывается гидроизоляция, укладывается решетка из арматуры и выполняется бетонирование.

Цельная фундаментная плита – специфика применения

Монолитная плита, изготовленная из армированного бетона, отличается повышенным запасом прочности и используется в области промышленного, гражданского и жилищного строительства для сооружения различных типов строений:

  • дачных построек;
  • частных домов;
  • групповых и одиночных коттеджей;
  • объектов промышленной сферы;
  • помещений для хранения транспорта;
  • различных зданий малой этажности.

Различные типы фундаментов приходится заливать строителям для постройки зданий

Прочностные характеристики железобетонного фундамента позволяет ему выдерживать вес построек из различных материалов:

  • блочного бетона;
  • натурального камня;
  • обожженного кирпича;
  • деревянного бруса;
  • бутового камня;
  • армированного бетона.

Плитный фундамент также используется в качестве основы для сооружения каркасных строений и бревенчатых домов. Положительно зарекомендовала себя в различных условиях эксплуатации фундаментная плита под дом из газобетона. Она предотвращает растрескивание стен, построенных из хрупких газонаполненных блоков.

Монолитная плита – оптимальный вариант для решения следующих задач:

  • строительства зданий на болотистых почвах;
  • возведения домов на грунтах с близко расположенными подземными водами;
  • сооружения построек на проблемных почвах, склонных к пучению;
  • постройки объекта на насыпных грунтах, содержащих мелкий песок.

Плитная конструкция фундамента также применяется в районах с повышенной сейсмической активностью и при увеличенном уровне промерзания грунта.

До того, как залить монолитную плиту, следует рассчитать прочность конструкции и выполнить расчет арматуры. Определяясь с возможностью применения цельной плиты для сооружения фундамента под конкретное строение, следует определить толщину основания и выбрать глубину залегания плитной основы.

Вес построек из различных материалов позволяет выдерживать прочностные характеристики железобетонного фундамента

При этом необходимо учитывать следующие факторы:

  • свойства почвы на стройплощадке;
  • уровень расположения грунтовых вод;
  • нагрузочные характеристики фундамента;
  • массу будущего здания;
  • особенности климатических условий;
  • высотные колебания на месте работ;
  • рабочие характеристики применяемого стройматериала.

Расширенный диапазон применения монолитной плиты обусловлен увеличенной площадью опорной подошвы, которая обеспечивает:

  • пропорциональное распределение на почву массы строения;
  • предотвращение осадки отдельных частей коробки здания;
  • демпфирование реакции почвы, связанной с морозным пучением;
  • невозможность образования трещин на стенах здания.

Цельная плита из армированного бетона успешно применяется для обеспечения устойчивости различных строений, сооружаемых на проблемных грунтах.

Разновидности и характеристики монолитного основания

Выбор разновидности монолитной основы плитного типа зависит от ряда факторов:

От ряда факторов зависит выбор разновидности монолитной основы плитного типа

  • расположение поверхности плиты относительно нулевой отметки;
  • метод сооружения фундаментной конструкции;
  • конструктивный вариант исполнения.

По величине заглубления в почву плитные основания классифицируются следующим образом:

  • незаглубленные фундаменты. Они сооружаются на спланированной поверхности почвы, с которой удалены строительный мусор и растительность;
  • мелкозаглубленные основания. Технология сооружения фундаментной плиты предусматривает ее погружение в грунт на 40-50 см ниже нулевой отметки;
  • заглубленные основы. Нижняя плоскость железобетонной плиты фундамента располагается на глубине замерзания грунта или ниже.

Способ обустройства цельной плиты также отличается:

  • монолитная конструкция возводится на спланированной и очищенной площадке. Технология предусматривает сооружение подушки, монтаж опалубки, гидроизоляцию, армирование и бетонирование. Для постройки цельной плиты не требуется грузоподъемная техника. Внутри бетонной основы размещаются инженерные сети и необходимые коммуникации. Габариты фундаментной платформы не ограничены;
  • сборный вариант сооружается из стандартных плит, изготовленных в промышленных условиях. Укладка панелей выполняется на щебеночно-песчаную подушку с помощью крана. После завершения монтажных операций стыковые участки заливаются раствором. Допускается армирование сборной платформы с последующей заливкой слоя стяжки. Толщина и размеры сборной конструкции регламентированы габаритами готовых панелей.

Одним из доступных считается этот вариант фундамента

Сооружаются следующие плиты, отличающиеся особенностями конструкции:

  • чашеобразная платформа. Она представляет сложную конструкцию, которая позволяет соорудить под домом вместительный подвал;
  • плоский фундамент. Он выполняется в виде обычной плиты, которая дополнительно утепляется листовым теплоизолятором.

Остановимся на характеристиках цельной плиты фундамента, которую отличают следующие свойства:

  • увеличенная нагрузочная способность. Прочная конструкция железобетонной плиты не разрушается, воспринимая вес строения и реакцию грунта;
  • повышенная влагостойкость. Правильно сооруженная монолитная основа не позволяет влаге проникать через фундамент к стенам;
  • длительный срок использования. Железобетонная платформа гарантирует устойчивость строений на протяжении продолжительного периода.

Размеры плиты выполняются в соответствии с габаритами возводимого строения, а толщина зависит от определенных условий:

  • устойчивость зданий на нормальных почвах обеспечивается при толщине платформы 40-50 см;
  • для надежности построек, сооружаемых на проблемной почве, следует увеличить толщину до 100 см.

Эксплуатационные характеристики монолитной платформы определяются также маркой бетонного раствора, диаметром арматурных прутков и конструктивным вариантом исполнения плиты.

В соответствии с габаритами возводимого строения выполняются размеры плиты

Профессиональные строители и частные застройщики убедились в многочисленных достоинствах монолитной конструкции:

  • конструктивной простоте. Конфигурация основы повторяет контур здания. Сооружение монолитной платформы осуществляется за ограниченный период времени;
  • экономичности конструкции. В результате сооружения цельной плиты отпадает необходимость в обустройстве пола. Это позволяет сэкономить денежные средства;
  • повышенной прочности. Благодаря применению марочного бетона и правильно подобранному диаметру арматуры, плитный фундамент предотвращает деформацию стен;
  • универсальности. Монолитный фундамент применяется для различных видов зданий, обеспечивает долговечность на подвижных, влажных и промерзающих грунтах;
  • морозоустойчивости. Прочная конструкция железобетонной плиты не растрескивается в результате сезонных колебаний температуры, вызывающих подвижки грунта.

Наряду с преимуществами конструкция имеет также и слабые стороны:

  • сложность сооружения цельной плиты в условиях наклонной местности;
  • увеличенный объем затрат и повышенная трудоемкость выполнения работ;
  • необходимость выполнения дополнительных объемов земляных работ для заглубленного основания.

Недостатки не останавливают строителей, которые уверенно выбирают плитный фундамент для строительства домов на различных типах грунта.

Как правильно залить монолитную плиту фундамента – схема будущего основания

Проверенная на практике технология, в соответствии с которой заливается монолитная железобетонная плита, гарантирует надежность фундаментной основы. Важно в правильном порядке производить сооружение многослойной конструкции. Размышляя, как залить бетонную плиту, следует изучить порядок расположения слоев фундамента.

Гарантирует надежность фундаментной основы -проверенная на практике технология

Рассмотрим, как устроена плита, начиная с уровня почвы:

  • геотекстильная ткань. Укладывается на горизонтальную поверхность уплотненного грунта. Материал выполняет функцию разделительной прослойки между песчано-щебеночной подушкой и почвой;
  • демпферная подушка. Сооружается из смеси песка и гравия. Подсыпка предназначена для сглаживания сдвигов грунта и выравнивания основания. Внутри массива располагаются дренажные магистрали;
  • слой подбетонки. Формируется из бетонного раствора. Подбетонка позволяет спланировать поверхность и повысить нагрузочные характеристики фундаментной плиты;
  • гидроизоляция. Она сдерживает проникновение грунтовой влаги к подошве основания и позволяет поддерживать требуемую концентрацию влаги в бетонном растворе;
  • рассыпчатый или листовой утеплитель. Слой теплоизоляции уменьшает тепловые потери, что способствует обеспечению комфортной температуры внутри помещения;
  • неразборная или составная опалубка. Опалубка возводится по контуру фундаментной плиты, придает ей необходимую форму, а также предотвращает просачивание влаги из бетона во время твердения;
  • арматурная решетка. Не позволяет бетонной основе растрескиваться под воздействием нагрузок и реакции почвы. Силовой каркас продлевает срок службы фундамента;
  • слой бетона. После набора эксплуатационной прочности бетон воспринимает вес строения и равномерно распределяет нагрузку по площади фундаментной поверхности.

Для обеспечения повышенной прочности монолитной плиты и повышения ее ресурса эксплуатации следует соблюдать очередность расположения всех прослоек.

Как залить монолитную фундаментную плиту – технология заливки бетонной основы

Заливка фундаментной плиты – ответственный процесс, который осуществляется в соответствии с требованиями технологии.

Технология заливки бетонной основы

Алгоритм сооружения железобетонного фундамента плитного типа предусматривает следующие стадии:

  1. Подготовительные мероприятия. Они осуществляются до начала строительных работ и включают геодезические изыскания, выполнение расчетов, разработку проекта, определение потребности в стройматериалах.
  2. Земляные работы. Проводятся с помощью специальной техники после очистки строительной площадки от мусора, корней и растительности. Технология предусматривает выравнивание поверхности и выполнение разметки.
  3. Сооружение демпфирующей подушки. Подсыпка выполняется на основе смеси песка и гравия. Материалы равномерно распределяются по поверхности будущего фундамента и тщательно уплотняются.
  4. Монтаж элементов опалубки. Для изготовления опалубочной конструкции используется влагостойкая фанера, металлические листы или строганые доски, которые устанавливаются по контуру фундамента.
  5. Сборка и монтаж арматурного каркаса. Предварительно нарезанные арматурные стержни соединяются вязальной проволокой в силовую решетку и устанавливаются внутри опалубки.
  6. Приготовление бетонного раствора и заливка рабочей смеси в опалубку. Важно правильно рассчитать объем бетонной смеси для выполнения бетонирования в один прием.

Остановимся на особенностях выполнения основных этапов.

Строительство плитного фундамента – расчет материалов и проектирование

Заливка монолитной плиты выполняется после завершения подготовительных работ, которые предусматривают следующие операции:

  1. Изучение характера почвы.
  2. Определение глубины грунтовых вод.
  3. Расчет нагрузочной характеристики основы.
  4. Разработка проектной документации.
  5. Определение необходимого количества материалов.

После завершения подготовительных работ выполняется заливка монолитной плиты

Зная габаритные размеры фундаментной плиты, несложно определить ее объем и рассчитать потребность в материалах. Для расчета количества арматуры следует руководствоваться проектной документацией.

Подготовка площадки под железобетонное основание

При выполнении земляных работ соблюдайте следующий порядок действий:

  1. Удалите с территории площадки мусор.
  2. Извлеките растительность вместе с корневой системой.
  3. Разровняйте поверхность площадки.
  4. Разметьте контур будущего фундамента.
  5. Произведите извлечение грунта для мелкозаглубленного фундамента.
  6. Спланируйте поверхность дна приямка.

Остается уложить геотекстиль и выполнить монтаж дренажных магистралей.

Как сформировать подушку под монолитный фундамент

Заливка плиты под фундамент производится на предварительно подготовленную поверхность. Для обустройства подушки выполните следующие работы:

  1. Тщательно перемешайте гравий с песком.
  2. Распределите смесь равномерным слоем по площади фундамента.
  3. Утрамбуйте подсыпку, добавляя в процессе трамбовки воду.

Для получения прочной основы под будущее строение разберитесь, как заливать плиту под фундамент.

Сооружение опалубки под плитный фундамент своими силами

Самостоятельное выполнение работ по монтажу опалубки не вызывает затруднений. Порядок действий:

На предварительно подготовленную поверхность производится заливка плиты под фундамент

  1. Подготовьте материалы, нарежьте заготовки для опалубки.
  2. Соберите щитовые элементы высотой, соответствующей толщине плиты.
  3. Установите щиты опалубки по периметру плитного фундамента.

Важно обеспечить неподвижность опалубочной конструкции путем установки с внешней стороны подпорок. При выполнении работ обратите внимание на герметичность опалубочного контура.

Как собирать силовой каркас и укладывать арматуру

Мероприятия по сборке силовой решетки выполняйте по следующему алгоритму:

  1. Нарежьте заготовки требуемых размеров из арматурной стали.
  2. Уложите продольные прутки нижнего яруса с шагом 20-25 см.
  3. Соедините их вязальной проволокой с поперечными элементами.
  4. Закрепите вертикальные прутки рифленой арматуры.
  5. Соберите арматурную сетку верхнего яруса.
  6. Зафиксируйте собранную решетку отожженной проволокой.
  7. Уложите арматурный каркас на специальные подставки.

Размещение арматурной решетки в опалубке выполняйте после укладки гидроизоляционного материала.

Как залить плиту под фундамент монолитного типа

Следует разобраться, сооружая плитный фундамент, как залить его с соблюдением технологии. Важно предварительно определить требуемый объем бетонной смеси и выбрать метод изготовления раствора.

Возможные варианты:

  • применение готовой смеси, доставляемой к месту работы в миксерах. Бетон транспортируется по желобу и распределяется внутри опалубки подсобными рабочими;
  • самостоятельное приготовление раствора с использованием электрического бетоносмесителя. Ограниченный объем емкости значительно увеличивает продолжительность цикла;
  • использование мощного бетононасоса. Специальное оборудование с раздвижной штангой позволяет подавать раствор по бетонопроводу, что ускоряет процесс бетонирования.

Заливка плиты под фундамент монолитного типа

Порядок действий по бетонированию:

  1. Заполните подготовленным раствором опалубку.
  2. Равномерно распределите бетон.
  3. Разровняйте поверхность.
  4. Тщательно уплотните бетонный массив.

Профессиональные строители всегда подскажут, как залить монолитную плиту фундамента.

Как самостоятельно сделать бетонную смесь

Самостоятельная заливка бетонной плиты требует обязательного использования следующих компонентов:

  • цемента, выполняющего функцию вяжущего вещества;
  • песка и гравия, применяемых в качестве наполнителя;
  • воды, добавляемой до нужной пластичности раствора.

Оптимальное соотношение указанных сыпучих составляющих – 1:3:5. Для приготовления бетона следует равномерно перемешать ингредиенты, постепенно добавляя воду до сметанообразного состояния смеси.

Как правильно залить под дом плитную основу

Недостаточно просто приготовить бетон и заполнить им опалубку. Важно понимать, как правильно залить плиту под дом.

Соблюдайте приведенные рекомендации по заливке бетона:

  • не допускайте перерывов в подаче раствора;
  • уплотняйте бетон глубинным или поверхностным вибратором;
  • поддерживайте постоянную влажность массива путем периодического увлажнения;
  • постелите на залитый фундамент полиэтилен для сохранения влаги.

Помните, что процесс застывания бетона до набора рабочей прочности длится 28 суток.

Заключение

Разобравшись с технологией бетонирования плиты, несложно самостоятельно соорудить надежную основу для частного дома или дачи. Следует тщательно соблюдать требования технологии и применять качественно приготовленный бетон. Железобетонная плита обеспечит долговечность и устойчивость строения на любом грунте. Определяясь с исполнением фундаментной плиты, учтите особенности строения и руководствуйтесь требованиями проекта.

Фундамент дома монолитная плита: гидроизоляция, опалубка, утепление

Специалисты делят его на незаглубленный, мелкозаглубленный, заглубленный тип. Однако, независимо от тип, это монолитное основание под дом всегда будет обладать повышенной жесткостью и прочностью.

Современные виды монолитного фундамента

Как было сказано выше, по степени заглубления в грунт монолитный фундамент бывает трех видов:

  • незаглубленный;
  • мелкозаглубленный;
  • заглубленный.

Каждый имеет свои особенность и предназначен под определенные типы сооружений.

Особенностью незаглубленного плиточного фундамента является то, что он закладывается по поверхности грунта, под него не нужно рыть котлован. Технология по его изготовлению, ни чем не отличается от других видов, но тут важно понимать, что незаглубленный фундамент, несмотря на свое расположение над грунтом, все же должен углубиться в него на несколько сантиметров, то есть в углублении будет находиться подушка, а сама конструкция, конечно, будет на поверхности грунта.

Незаглубленный фундамент идеально подходит для дачных домов и иных сооружений, которые будут располагаться на почвах, которые не промерзают глубоко и не являются пучинистыми.

Мелкозаглубленный фундамент представляет из себя монолитную конструкцию, вкопанную в почву на не большую глубину. Обычно это 10-15 сантиметров. Основная часть будет возвышаться над грунтом. Мелкозаглубленный фундамент идеально подходит для почв с минимальным промерзанием, пучинистых грунтов, а также для одноэтажных и двухэтажных домов.

Заглубленный монолитный фундамент по своей конструкции является полной противоположностью незаглубленному и полностью располагается в грунте. Под него необходимо копать котлован. Прежде всего, он рекомендован для северных районов нашей страны, где глубина промерзания грунта большая.

Погружать его в землю нужно на глубину от 1 метра до 25 сантиметров, этот показатель будет зависеть от степени пучинистости почвы на данном участке строительства. Дома на таком фундаменте можно строить в несколько этажей. Технология его изготовления более трудоемкая.

Разобравшись в видах плитного фундамента, можно перейти к особенностям его возведения. Прежде всего, это создание специальной подушки. Она делается из слоя утрамбованного песка толщиной 5-10 сантиметров и щебня. Наличие подушки обязательно. Следующее &mdsah; это защита фундамента от воздействия воды и влаги.

Для этого применяется гидроизоляция. Первый слой гидроизоляции будет уложен непосредственно на песчано-щебневую подложку, а второй слой — поверх бетонной опалубки. Для того, чтобы гидроизоляция прослужила долго, лучше использовать битумные материалы, например, рубероид.

Следующий момент — это утепление. Некоторые специалисты предлагают укладывать слой утепления непосредственно на подушку фундамента, еще один слой — на поверхность основания.

Этих правил можно придерживаться, а можно и нет, но утепление с помощью теплоизоляционных материалов — обязательное требование к монолитному фундаменту.

Особенности конструкции плиточного фундамента

При его возведении можно использовать специальные бетонные плиты, которые производятся на заводах бетонных конструкций. Но технология его укладки требует наличия подъемной техники. Под такое основание обязательно вырывается котлован, дно которого должно быть идеально ровным, чтобы плиты не перекосились.

Между собой плиты соединяются цементным раствором. Плита может быть ребристой и плоской. Ребристая и плоская конструкция не влияет на жесткость и долговечность всего основания. Дома, стоящие на таком основании, при несоблюдении технологии строительства, со временем могут перекоситься из-за сезонных колебаний почвы.

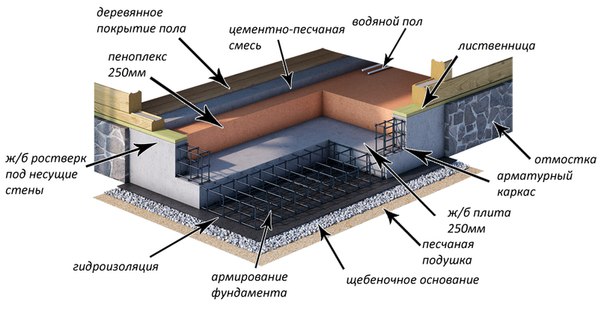

Схема монолитной плиты.

Следующей особенностью, является создание монолитного блочного основания.

В данном случае конструкция создается из бетонных блоков, которые также скрепляются между собой при помощи цементно-песочного раствора.

Эти основания также возводятся по общим правилам для монолитных оснований.

Этапы работ по созданию плитного фундамента

Разобравшись в том, какой бывает фундамент монолитная плита, можно перейти к этапам его создания.

  1. Подготовка земельного участка. Тут следует обратить внимание на два основных момента. Первое — это проведение правильной разметки. Помимо периметра котлована, нужно учитывать добавления 2-х метров к нему, которые понадобятся для работы. Следующее — необходимо определится с его глубиной. После того, как все размерено, котлован выкапывается, а его дно выравнивается. На дне не должно быть бугорков и выемок.
  2. Создание подушки. Как было указано выше, подушка плитного фундамента создается из слоя песка и щебня. Сначала насыпается 5-10 сантиметровый слой песка, который поливается водой, утрамбовывается. Вода нужна для того, чтобы придать песку прочности и жесткости. Поверх этого слоя насыпается прослойка щебня толщиной 5 сантиметров. Щебень также важно хорошо утрамбовать. Когда все готово, можно переходить к следующему этапу.
  3. Наложение гидроизоляции и утепление. При создании гидроизоляции, как было сказано выше, лучше всего использовать рубероид. Его листы накладываются на песчано-щебневую подушку внахлест. Места соединения нужно заплавить с помощью газовой горелки. После этого, поверх гидроизоляции, можно наложить слой утепления. Первый слой фундамента готов.
  4. Следующие работы связаны с созданием бетонной стяжки. Она не должна превышать 5 сантиметров. Изготавливается с помощью цементно-бетонной смеси. Поверх залитой стяжки можно повторно наложить гидроизоляцию. Важным моментом является то, что рубероид, который будет использоваться в качестве гидроизоляции, должен быть больше периметра фундамента, чтобы закрывать и ребра. Также нужно оборудовать канализацию и дренажную систему для вывода осадков и воды из грунта.
  5. Следующий этап — создание опалубки. Опалубка делается из деревянных досок, которые сколачиваются между собой. Доски опалубки должны подпираться деревянными брусами, с помощью которых создается скос, а также происходит фиксация к вбитым в землю кольям. Именно благодаря такой конструкции опалубки, она принимает жесткость и не развалится под воздействием бетона.
  6. Когда все готово, необходимо приступить к созданию армирующего каркаса и сетки. Для этого берется арматура, с помощью нее создается каркас и армирующая сетка. Тут важно понимать, что такую конструкцию лучше создавать на месте котлована, прутья между собой следует связывать, а не приваривать. Связанные прутья более подвижны и не приведут к разрушению плиты случае деформации почвы.
  7. Когда все готово, можно приступать к заливке бетоном арматурной сетки и каркаса. Лучше это сделать за один раз, чтобы бетон был однороден.
  8. После того, как плита готова, можно приступить, к повторному утеплению верхней части основания. Для лучшего эффекта поверхность можно обработать битумной мастикой, а затем начать укладку слоя утепления. Благодаря этому в доме будет тепло и не будет тянуть холод с земли. Кроме этого, двойной слой утепления будет удерживать тепло в доме и не давать ему обогревать грунт.

Заливка бетона.

Монолитный плитный фундамент является отличным основанием для любых конструкций и сооружений.

Фундамент плита: технология устройства монолита

Наиболее важным элементом постройки является ее основание. От его качества зависит надежность и долговечность всей конструкции и безопасность проживающих в доме людей.

Фундамент монолитная плита способен выдерживать максимальные нагрузки, подходит для устройства на участках, подверженных неравномерным подвижкам грунта, морозному пучению, с высоким уровнем подземных вод.

Домостроение при движении почвы будет подниматься, опускаться вместе с плитным основанием без потери целостности и прочности.

Виды плитного основания

Дом на плитном монолитном фундаменте не будет давать усадку, даже если строительство ведется на сложном грунте.

Слой бетона в плавающем фундаменте должен быть не менее 100 мм

Плавающий фундамент имеет довольно простую конструкцию, состоящую из нескольких слоев:

  • песчаная подушка;
  • геотекстиль;
  • щебень;
  • слой бетона толщиной 100 мм;
  • гидроизоляция;
  • утеплитель;
  • полиэтиленовая пленка;
  • бетонная плита.

Плиточный фундамент обходится дорого за счет того, что основание заливается по всей площади постройки. Расходуется большое количество бетона и арматуры.

Но в некоторых случаях, когда требуется большое заглубление ленточного фундамента, устройство плиты обойдется дешевле за счет меньшего количества земельных работ и строительных материалов.

Виды фундаментов на плите и их характеристики представлены в таблице:

Вид Характеристика
1 Классический Представляет собой железобетонную плиту, которая заливается на песчаной подушке. В зависимости от условий эксплуатации конструкция может быть выполнена с использованием утеплителя или без него. Полностью снимают плодородный слой почвы и на 2/3 засыпают котлован гравием и песком.
2 Фундаментная плита с ребрами жесткости Такой вариант применяют в России для усиления конструкции под строительство построек с большим весом или эксплуатируемых в суровых климатических условиях. Под несущими стенами устраивают усиленные ребра жесткости.
3 Шведская плита с встроенным теплым полом Самый дорогостоящий вариант. При устройстве применяют несъемную опалубку из пенополистирола, которая сохраняет тепло от электрических обогревательных элементов. Коммуникации проводят по песчаной подушке до устройства монолитной плиты. Важно правильно выполнить расчеты и четко следовать технологии монтажа. Коммуникации приобретают из дорогостоящих материалов, имеющих длительный срок эксплуатации. После завершения строительства выполнить ремонт трубопроводов будет невозможно, так как они находятся под толстым слоем бетона.

После того как изучили, что такое плавающий фундамент в виде монолитной плиты и какие виды бывают, нужно рассмотреть все достоинства и недостатки и выбрать наиболее подходящий вариант основания.

Преимущества

Плитный фундамент можно возвести на любом, даже неустойчивом грунте

Монолитный плитный фундамент имеет множество преимуществ:

  • возведение доступно на любом типе грунта, включая торфяники и болотистые участки;
  • плавающий фундамент устраивают выше точки промерзания грунта, песчаная подушка, находящаяся под плитой не дает воздействовать на него почве при морозном пучении;
  • монолитная ЖБ плавающая плита не подвержена усадке;
  • подходит для возведения многоэтажных зданий;
  • выдерживает плавающие грунты, плита движется вместе с домом, благодаря этому его конструкция не нарушается;
  • конструкция одновременно служит полом на первом этаже, это позволяет сэкономить на его устройстве.

Плитный фундамент под дом один из самых надежных и долговечных, но иногда его устройство не является экономически выгодным.

Недостатки

Рельеф на участке под такой фундамент должен быть ровным

Плавающий фундамент нельзя рассматривать как универсальный вариант для всех строительных объектов.

Как и любое другое основание, он имеет недостатки:

  • не подходит для устройства на строительных участках с уклоном;
  • возникают трудности, если требуется построить дом с подвалом на фундаменте из бетонных плит;
  • могут возникнуть проблемы с ремонтом коммуникаций, проведенных под фундаментом;
  • строительство плитного фундамента в зимний период потребует дополнительных вложений на прогрев цементного раствора и поддержание на строительном участке плюсовой температуры.

Основным минусом является высокая цена, поэтому плавающий фундамент устраивают только когда невозможно монтировать ленточное основание.

Монтаж утепленной плиты

Гравийная подушка защитит плиту от давления почвы

Строительство монолитного фундамента включает в себя несколько этапов. Нужно рассчитать все нагрузки, подготовить поверхность строительного участка и только после этого монтировать монолитный бетонный фундамент.

Утепляющий слой позволяет сэкономить значительные средства на обогреве помещения в процессе эксплуатации. Здесь представлена пошаговая инструкция, как сделать монолитный фундамент своими руками.

Подготовительные работы

Смонтируйте опалубку и установите арматуру

Участок под плиту фундамента должен быть шире площади постройки минимум на метр с каждой стороны.

Этапы подготовки:

  1. Очищают участок от мусора, выполняют разметку расположения плиты и полностью убирают плодородный слой грунта. Глубина заложения отличается в зависимости от климатических условий, типа грунта, близости подземных вод, и др. факторов. Чаще всего толщина основания составляет 200 -300 мм, при эксплуатации в сложных условиях его заглубляют до 500 мм.
  2. Когда котлован готов, его дно и стенки выравнивают. По краям выводят дренажные трубы, по которым будет стекать дождевая вода, тем самым предохраняя постройку от излишней сырости.
  3. Расстилают геотекстиль полосами внахлест. Материал должен покрывать не только дно, но и стенки.
  4. На вбитые колья натягивают веревки строго в горизонтальной плоскости, по ним ориентируются, когда насыпают песок и щебень.
  5. Насыпают слой песка толщиной 200-300 мм. Равномерно распределяют по всему периметру, смачивают и хорошо утрамбовывают.
  6. Сверху насыпают щебень в один заход, распределяют по участку, плотно утрамбовывают.
  7. Проводят коммуникации. Выкапывают под них канавы в щебне чуть шире, чем закладные трубы. Засыпают трубопровод песком. Поверхность выравнивают. Подробнее о монтаже плиты смотрите в этом видео:

Если коммуникации проложить до того, как будет утрамбован щебень, и начать его уплотнение, труба может дать трещину.

Устройство опалубки

Форму под сплошной фундамент из плиты чаще всего изготавливают съемной. Но если предусмотрен монтаж теплых полов, лучше использовать несъемную опалубку из полистирола.

Выполняют опалубку из досок минимальной толщины 200 мм и брусьев. Скрепляют элементы между собой саморезами так, чтобы головки располагались снаружи. Потом легче будет разбирать форму.

Обязательно устанавливают крепкие подпорки, чтобы доски не распались и не деформировались под воздействием бетонной массы.

Гидроизоляция

Геотекстиль

Чтобы защитить основание от просачивания влаги из подземных вод через поры бетона, нужно всю поверхность, которая будет находиться под плитой покрыть гидроизоляционным материалом. Можно использовать рубероид, плотную пленку или геотекстиль.

Материал укладывают полосами внахлест, чтобы он перекрывал край предыдущей полосы на 150 мм. Делают заход на стенки котлована с выступом за его края.

Армирование

Диаметр прута сетки должен составлять не менее 12 мм

Устройство монолитной фундаментной плиты включает армирование сеткой из металлического прута, диаметром не менее, чем 12 мм. От качественного усиления зависит надежность и долговечность всей постройки. Сетку укладывают с соблюдением уровня и устанавливают маячки, по которым определяется высота заливки бетона.

Прутья связывают между собой проволокой так, чтобы образовались ячейки, диаметром 150-200 мм. Сварку применять не рекомендуется, так как места соединения быстрее подвергаются коррозии, а при подвижках грунта могут лопнуть.

Толщина сетки зависит от толщины плиты, она должна быть полностью погруженной в бетон. Иногда требуется укладка в несколько слоев.

Места с наибольшей несущей нагрузкой дополнительно усиливают металлическими прутьями.

Заливка монолитной плиты

Раствор должен содержать цемент марки М300 или выше

Заливать монолитную железобетонную плиту нужно в один заход. Для этого заказывают цементный раствор с завода или понадобится несколько рабочих, которым придется быстро смешивать и подавать большие объемы бетона. Цемент используют марки М300 и выше.

Самый надежный метод включает подачу бетона напрямую из бетономешалки, через рукав, в опалубку. В этом случае должен быть обеспечен свободный подъезд машины со всех сторон участка.

Вторым вариантом является подача цементного раствора по деревянному желобу. Понадобится несколько человек, которые через каждый метр будут проталкивать раствор, пока он достигнет места заливки.

Раствор после заливки уплотняют глубинным вибратором или металлическим прутом, чтобы вышел воздух и не осталось пустот.

Поверхность разравнивают длинной деревянной или металлической рейкой.

Плитный фундамент для дома полностью высыхает в течение 30 дней.

Уход за плитой до ее застывания

До высыхания плита должна быть покрыта полиэтиленом

Чтобы сплошной фундамент не растрескался в процессе высыхания, нужно соблюдать правила:

  • монолитная плита не должна резко высыхать, ее накрывают полиэтиленовой пленкой, каждый день смачивают из пульверизатора;
  • при ведении работ в зимнее время конструкцию обогревают тепловыми носителями;
  • опалубку снимают не ранее, чем бетон наберет 70% прочности.

При выполнении технологии монтажа фундамент из монолитной плиты прослужит более сотни лет без потери своей целостности.

Сборный железобетонный фундамент

Ленточный сборный железобетонный фундамент устраивается из блоков, собранных в единое целое.

Монтируют такое основание по периметру дома и под несущими конструкциями.

В зависимости от вида грунта и других факторов различается глубиной заложения на:

  1. Мелкозаглубленный сборный железобетонный фундамент устраивают под постройками из легких строительных материалов, на глубине 600-700 мм.
  2. Заглубленное основание монтируют под постройки из кирпича, выше двух этажей, для домов с гаражами, подвальными и цокольными помещениями. Углубляют блоки ниже точки промерзания грунта.

Второй вариант более прочный и надежный, но его устройство обойдется дороже.

Технология монтажа

Сначала проводят расчеты глубины заложения основания и определяют, сколько понадобится строительных материалов. После этого приступают к разметке участка. Согласно проекту, делают чертеж на бумаге, затем переносят разметку на участок. Подробнее о фундаменте из локов смотрите в этом видео:

Очищают строительную площадку от мусора и максимально выравнивают.

Колья закапывают по углам постройки и краям несущих стен, натягивают между ними веревку. Все работы выполняют с соблюдением уровня.

Подготовительный этап

Траншею копают согласно разметке

Пошаговая инструкция по подготовке строительного участка к устройству фундамента из бетонных плит:

  1. Согласно разметке, копают траншею вручную или с привлечением техники.
  2. Дно и стенки выравнивают по уровню, зачищают.
  3. На дне устраивают песчаную подушку, толщиной 150-200 мм. Песок смачивают и плотно утрамбовывают.
  4. Иногда требуется заливка тонкого слоя бетона, толщиной 100 мм.
  5. Выполняют гидроизоляцию всей поверхности траншеи.

От качественного выполнения подготовительных работ будет зависеть прочность фундамента.

Устройство фундамента

Стыки блоков промазывают битумом

Для монтажа фундамента понадобится привлечение специальной техники.

  1. Железобетонные блоки кладут от углов, плотно друг к другу по всему периметру траншеи.
  2. Чтобы повысить теплоизоляцию, промазывают стыки битумом или цементным раствором.
  3. Следующие ряды укладывают со смещением стыков.
  4. Внутренние промежутки между железобетоном и канавой засыпают песком, смачивают его и хорошо уплотняют.
  5. Выполняют гидроизоляцию и теплоизоляцию фундамента. О том, какое основнаие выбрать, смотрите в этом видео:

Для усиления конструкции между рядами укладывают на специальный клеевой состав армирующую сетку.

При выборе вида фундамента для дома нужно провести все расчеты по объему бетона, толщине, глубине заложения и т. д. На основании полученных показателей  определяют экономическую выгоду монтажа плитного основания. Не стоит забывать, что конструкция одновременно служит полом, это позволяет сэкономить на черновой стяжке.

Монолитная железобетонная плита фундамента (Устройство)

Фундаменты под современные строения бывают разных типов. Каждый тип предназначается для сооружения строений с определенными характеристиками и схемой размещения. Подбираются фундаменты, учитывая текущий ГОСТ, СНИП, технические справочники и конструктивные особенности здания.

Устройство монолитной фундаментной плиты

Между тем существуют практически универсальные образцы оснований, которые в равной степени подходят для большинства зданий.

Особенности и назначение

Железобетонный фундамент – это конструкция, с которой в абсолютном большинстве случаев начинают строительство любого дома. Железобетон строители избрали из-за его исключительной прочности, возможности прекрасно работать на сжатие, при сравнительно низкой стоимости.

Недостатки бетона убираются армированием арматурной сеткой и добавлением специальных наполнителей.

Железобетонные фундаменты можно строить по нескольким типовым образцам. Например, железобетонный столбчатый фундамент собирается из заглубленных в землю столбов, которые связывают с помощью обвязывающих поясов из балок.

Столбчатый фундамент довольно экономен и подходит для рыхлых грунтов, но серьезной нагрузки не выдерживает.

Ленточный фундамент тоже чрезвычайно популярен. Его собирают из монолитных блоков, что формируют подушку и тело фундамента. Также часто архитекторы отдают предпочтение использованию сборных блоков, или комбинированию бетонных блоков с заливкой монолита.

Если использовать ГОСТ и СНИП на железобетонные конструкции, то можно отметить тот факт, что ленточные фундаменты идеально подходят для работы с бескаркасными строениями, у которых вся нагрузка передается через несущие стены.

Популярны также и свайные сборные основания, в основе которых лежат буронабивные колонны или сваи, как их именуют строители. Текущий ГОСТ и СНИП по свайным фундаментам отдает им предпочтение в деле обустройства сравнительно легких зданий на нестабильных грунтах.

Читайте также: какими бывают опалубки для колонн?

Армирование фундаментной монолитной плиты

Но ни один из вышеперечисленных образцов не сравнится по своей популярности с созданием плоских монолитных плит. Плитный фундамент отличается исключительной простотой в исполнении, но при этом и довольно серьезной трудоемкостью.

Эти два, казалось бы, не сочетающихся свойства ,тем не менее присутствуют у плоских плитных (цельных) фундаментов. А все благодаря тому, что их устройство имеет определенные отличия.

Устройство плоских монолитных или сборных фундаментов не предусматривает использования в них блоков, свай или столбов. Весь фундамент состоит из единой цельной плиты с армированным каркасом.

Как вы сами понимаете, обычная монолитная железобетонная плита создается по довольно простой технологии. Достаточно просто оценить ГОСТ и СНИП, а также собрать нагрузки со здания. ГОСТ необходимо применять определенный. Лучше узнать конкретный номер.

В данном случае подойдет ГОСТ 52086-2003. Впрочем, даже ГОСТ более старого образца тоже подойдет. СНИП же необходимо использовать по номеру 52-01-2003. Это СНИП с названием «Бетонные и железобетонные конструкции», в котором указаны все правила по их обустройству, армированию, заливке, толщине защитного слоя и т.д.

Всю информацию, что дает вам актуальный СНИП и ГОСТ нужно учитывать в обязательном порядке. Причем узнать там можно практически все, что требуется для работы. Даже необходимую толщину листа опалубки и распорок.

Поработать над непосредственным исполнением плиты вам придется порядочно. А все потому, что объемы работы по созданию монолитных фундаментных плит считаются самыми внушительными, особенно если брать в сравнении столбчатые, свайные или даже ленточные основания.

Читайте также: как устроен фундамент шведская плита и в чем его плюсы?

Сама плита будет иметь толщину от 15 до 50 сантиметров. Ее габариты не могут быть меньше габаритов дома. А средний дом, если обратиться к статистике, имеет размеры от 10×6 метров. При этом все пространство плиты нужно армировать, и очень серьезно.

Схема устройства монолитной фундаментной плиты

Под сам фундамент еще устраивается гравийная и песчаная подготовка толщиной минимум в 50 см. Из этого следует, что под возведение плитного фундамента необходимо вырыть котлован довольно внушительных размеров, а затем еще и наполовину засыпать его галькой.

Совершенно очевидно, что возводя ленточные или свайные фундаменты, времени и ресурсов вам придется потратить намного меньше.

Читайте также: преимущества и особенности обустройства фундаментов мелкого заложения.

В чем же преимущество оснований такого типа? Все очень просто. Плотная монолитная плита дает строению чрезвычайную устойчивость.

Во-первых, она стабилизирует дом и устраняет возможность его просадки. Появление трещин или других подобных проблем тоже практически исключено. В Европе даже небоскребы часто возводят на фундаментной подушке из цельной плиты.

Во-вторых, и это самый важный момент, такой фундамент подходит для абсолютно всех типов грунтов. Даже самых сыпучих и хлипких. В наихудших условиях дом просто просядет в одном месте или углубится по всему периметру. Но конструкции останутся целыми и будут оказывать сопротивление до последнего.

Это возможно благодаря тому, как оборудовано устройство плиты. За счет ее огромной площади и равномерности распределения нагрузки, плита способна хорошо держаться на любой поверхности, так как давление от дома размазывается по большой площади. Применяются здесь элементарные законы физики.

Аналогичные свойства могут наблюдать любители горнолыжного спорта. Если человек своей ногой встанет на глубокий снег, то тут же провалится.

Но стоя на лыжах, он сможет выполнять куда более серьезные манипуляции без страха провалиться. А все потому, что нагрузка от его веса распределена по всей площади лыж, которые в 5-8 раз больше площади человеческой стопы.

к оглавлению ↑

Виды и отличия цельных фундаментов

Существует два вида цельных фундаментов. Но для начала учтем их разновидности в плане технологии постройки. По этому параметру их делят на:

  • Монолитные;
  • Сборные.

Монолитные фундаменты предпочтительнее, так как имеют повышенную прочность. В них не используются отдельные блоки или элементы, а вся плита заливается за сутки. Что, стоит заметить, налагает определенные неудобства.

Так, если блоки и плиты сборного типа можно устанавливать понемногу и в течение длительного времени, то монолитные фундаменты своими руками заливают за один присест. Разделять этот процесс нельзя, так как такие действия чреваты появлением трещин в местах встречи растворов разной давности.

Сборные цельные фундаменты собирают из блоков или плит. Чаще всего используется их комбинация. Например, грани основания формируют блоки, а ее тело собирается из готовых железобетонных плит. Бывает и по-другому. Когда блоки вообще не применяются, а вместо них на гранях заливают обвязывающий армированный пояс.

Поверх плит также часто заливают стабилизирующий каркас толщиной минимум в 5 сантиметров. Однако сборные цельные фундаменты слабее монолитных, и это нужно учитывать.

Устройство цельных фундаментов в виде плит тоже имеет свои особенности. По типу конструкции их делят на:

  • Стандартные плитные;
  • С нижним стабилизирующим поясом из блоков.

В первом случае мы имеем дело с простейшим фундаментом, чье устройство представляет собой обычную плиту, что установлена на гравийную подготовку.

Нижняя арматурная сетка монолитной плиты, на самодельных деревянных подставках

Второй вариант уже больше напоминает ленточный тип фундамента, но только частично. В нем из блоков и цельного монолита выливают своеобразную ограждающую конструкцию. Здесь блоки играют роль стабилизатора и подушки фундамента.

Если посмотреть на нее со стороны или в разрезе, то форма будет напоминать перевернутую чашу или емкость, в которой обвязывающие блоки являются гранями, а плита поддоном.

Такая конструкция популярна в Европе, за счет увеличения стабильности здания и придания ему повышенной прочности. Но и времени на создание плит такого типа придется потратить больше.

к оглавлению ↑

Технология обустройства

Как мы уже упоминали выше, строить плитный фундамент сложнее, чем создавать ленточный из сборных блоков или монолита. Сложнее он в плане трудоемкости, необходимости заливать всю конструкцию сразу, а также необходимости тратить много времени на рытье крупного котлована.

Причем если плитный фундамент использует дополнительные блоки или грани под непосредственно плитой, то объем работы только увеличится.

Не стоит забывать и про стоимость используемых материалов. Именно в плитных основаниях используется больше всего бетона и особенно арматуры.

Впрочем, после его постройки вы забудете обо всех проблемах и неудобствах. Ведь на такие фундаменты можно опирать что угодно: колонны, стены, балки и т.д.

При постройке настоятельно рекомендуется использовать актуальный СНИП и заглядывать в ГОСТ. Это поможет вам избежать большинства элементарных ошибок. Особенно полезно так действовать тем, кто решил создавать фундамент своими руками.

Непосредственно технология создания цельных плитных оснований выглядит следующим образом.

Выравнивание бетонного раствора при заливке опалубки монолитной плиты

Этапы работы:

  1. Выбираем место под фундамент, рассчитываем его параметры, тип армирования и т.д.
  2. Выполняем геологический разрез почвы, определяем точные габариты конструкции.
  3. Раскапываем котлован.
  4. Вынимаем основную часть глины и грунта, заменяем ее гравийной подушкой и песчаной подстилкой.
  5. При необходимости и в согласовании с проектом стелим на подушку геотекстиль или слой гидроизоляции.
  6. Формируем опалубку из досок и балок для опалубки.
  7. Собираем и монтируем арматурный каркас.
  8. Заливаем конструкцию бетоном.
  9. Ждем неделю, пока бетон не схватится, и по нему можно будет ходить. Еще примерно 20 дней рекомендуется ждать до начала возведения несущих конструкций.

Если используется фундамент с нижней обвязкой. То для его возведения могут брать сборные бетонные блоки или заливать монолит. В таком случае сначала будут делать каркас пояса, и копать под них котлован. Затем зальют все бетоном, а после этого уже займутся созданием самой плиты.

Арматурный каркас плиты создается по стандартной схеме. Снизу располагаем арматуру диаметром от 15 мм. Укладываем ее крест-накрест с шагом в 15-20 см. Чем больше шаг, тем слабее будет плита.

Верхняя сетка, в отличие от технологии формирования плит перекрытий, делается цельной и по своей схеме практически полностью повторяет схему нижней. Только здесь шаг может быть чуть больше, а диаметр рабочих стержней будет равняться 8-14 мм.

Верхнюю сетку монтируют на специальные удерживающие хомуты и подставки. Нижняя стоит на фиксаторах для арматурных каркасов. Под нижней сеткой должно быть не меньше чем 3-5 см защитного слоя бетона. Это предотвратит возможные случаи появления коррозии металлов.

к оглавлению ↑

Создание монолитной фундаментной плиты (видео)



Фундамент плита своими руками — пошаговая инструкция

Как сделать плитный фундамент своими руками? В частном строительстве при выборе типа фундаментного основания наиболее часто используется монтаж ленточного фундамента. Однако технология строительства включает в себя ряд трудностей, что делает применение данного варианта нецелесообразным даже при сооружении небольшого здания. В данном случае оптимальным вариантом будет собственноручное устройство монолитного фундамента.

Монолитный фундамент своими руками заливается по периметру будущего здания. В нем будет происходить равномерное распределение нагрузок на большой площади, что делает его незаменимым вариантом при строительстве в неустойчивых грунтах. Пошаговая инструкция подробно опишет, как правильно осуществлять устройство плитного фундамента. Монтаж достаточно прост.

Структура конструкции и схема

При монтаже фундаментная плита не нуждается в большой глубине залегания. Ее необходимо расположить достаточно близко к поверхности земли. Это объясняется тем, что плита под дом должна плавать на располагающейся ниже почве. Именно тогда будут проявлены самые оптимальные прочностные характеристики, а грунтовое выпучивание зимой не будет нести опасности для дома.

Структура плитного фундамента своими руками выглядит следующим образом:

  1. Грунтовое основание. Обычно это дно котлована, которое должно быть уплотнено.
  2. Песчаная подушка. У фундаментной плиты может быть разного исполнения: песок, щебенка или комбинированная с гравием. Предназначение – равномерное распределение грунтовых нагрузок и колебаний. Может выполняться в несколько слоев различными материалами.
  3. Армирующий слой. Он предназначен для защиты предыдущего слоя от размытия и заиливания. Производство насчитывает несколько способов устройства геотекстиля в зависимости от условий строительства. Может использоваться между первым и вторым слоем, чтобы препятствовать движению частиц грунта, а также между песчано-гравийными засыпками. Функция везде одна. Нахождение засыпки из гравия или щебня над песчаным слоем препятствует капиллярному движению влаги.
  4. Бетонная подготовка. В ряде случаев данным слоем технология строительства его не подразумевает, чтобы сэкономить деньги. Но она выполняет очень важную роль – придание четкой геометрии для дальнейшего процесса заливки монолитной фундаментной плиты. После устройства бетонной подготовки монтаж гидроизоляции будет выполнен гораздо качественнее.
  5. Гидроизоляция. Выполняет роль барьера при движении грунтовой влаги. Рекомендуется устанавливать минимум два слоя рулонной гидроизоляции (полимер-битумной).
  6. Монолитная конструкция (плита).
  7. Арматурный пояс. Стандартный вариант выглядит следующим образом: две связанные между собой арматурные решетки для наибольшей жесткости. Защитный слой бетона ориентировочно должен составлять в районе 50 миллиметров.

Так выглядит структура изготовления монолитных фундаментов. Однако монолитную плиту можно выполнять несколькими способами относительно условий строительства. Классический вариант – сплошная конструкция, ширина которой соблюдается по всей рабочей площади. Он отлично подходит для стабильного грунтового основания. Главный недостаток – небольшая толщина плиты, что в связи с близким расположением верхнего края к уровню земли, негативно сказывается на стенах. Альтернатива – использование усиления (ребер жесткости), располагающие сверху или снизу конструкции.

Технологический процесс

Он состоит из ряда отдельных работ, которым нужно уделить особое внимание. Фундаментная плита для дома, выполняемая своими руками, имеет следующую пошаговую инструкцию:

Пошаговая инструкция.

Подготовка

Устройство монолитной плиты включает в себя тщательное изучение характеристик почвы и расчет конструкции. Изыскательские работы можно провести визуально без привлечения специалистов. Обычно проводятся двумя способами:

  1. Через шурфы.
  2. С помощью бурения скважин.

Для мелко заглубленной монолитной плиты фундамента достаточно шурфов с глубиной 50 сантиметров. Главными параметрами, которые следует определить, являются:

  1. Вид грунтового основания.
  2. Несущая способность почвы.
  3. Определение отметки уровня грунтовых вод.

При расчете конструкции учитываются параметры грунтового основания и суммарная нагрузка здания. Стандартный вариант для частного строительства – изготавливают плиту шириной 15 сантиметров с одинарным типом армирования. Полноценный расчет выполняется инженерами-строителями, работающими по строительным нормам (СП, СНиП, СТБ и другие), где содержится информация как залить плиту фундамент.

Разметка территории и копка котлована

  1. Чтобы правильно устроить плиту фундамента, необходимо вынести оси. Разметка фундаментной плиты своими руками происходит следующим образом:
  2. От начальной точки откладывается прямой угол.
  3. Происходит его нанесение на поверхности земли (колышком).
  4. Отменяется длина фундамента. После этого появятся две точки, с которыми нужно провести описанные выше операции (точность 10 мм).
  5. Выполняется обноска здания, на которую проектируются стороны плиты.
  6. По границе прокладывается шнур.

Глубина котлована для монолитной плиты фундамента будет суммироваться из толщин:

  1. Утеплителя.
  2. Гидроизоляции.
  3. Подготовки.
  4. Фундаментной подушки.

Устройство монолитной фундаментной плиты подразумевает ее расположение выше уровня земли. Периметр оснащается дренажными трубами с определенным уклоном. Монолитная плита своими руками должна заранее предусматривать нахождение инженерных сетей.

Плитное основание

Заливка фундаментной плиты подразумевает под собой многослойный порог. Он делается своими руками и имеет пошаговые действия. Первоначально котлован покрывается армирующим слоем (геотекстилем). Основное правило – его монтаж должен выходить за края монолита на один метр.

Также технология устройства монолитного фундамента подразумевает подушку из сыпучих материалов. Рекомендуется использовать двухслойную песчаную – по 20 сантиметров песка и щебня. Запрещено использовать мелкие фракции песка, так как через время произойдет сильная усадка, что нарушит целостность конструкции. Устройство подложки для монолитной плиты может иметь толщину до 30 до 50 сантиметров.

Важно: при устройстве плиты фундамента следует уплотнять каждый слой отдельно. Для этих целей рекомендуется использовать виброплиту.

Следующий этап – производство подбетонки. При бетонировании построенного каркаса используются «тощие» марки (В7,5 или В12,5). Ее толщина колеблется в пределе от 50 до 70 миллиметров. Заливка может осуществляться:

  1. Вручную (помогут пошаговые фото).
  2. Механизированной техникой.

Строительство монолитного сооружения можно продолжить только через две недели. Окончательный набор прочности произойдет через 28 дней, учитывая благоприятную погоду. В этот период нужно осуществлять уход за конструкцией (научиться этому можно по различным видео). Основание сделанного фундамента должно быть на 10 сантиметров шире по параметру плиты.

Далее монолитная плита фундамента обустраивается гидроизоляционным слоем. Зачастую ее роль выполняет стандартный плотный полиэтилен. Однако лучше на этом не экономить. Может быть монтаж гидроизоляции из пенетрирующих составов.

В качестве окончательного этапа всегда делалось утепление. Строительство монолитного фундамента запрещает использование в роли утеплителя стандартных вариантов (пенопласт или минеральная вата). Рекомендуется использование экструдированного пенополистирола. Толщина подбирается относительно климатического района строительства, в большинстве случаев хватает 100 миллиметров.

Арматурное усиление

Монтаж арматуры в частном строительстве основывается на минимальных параметрах, которые находятся в специальном пособии. Там можно найти много информации, как сделать монолитный фундамент своими руками. Суммарная площадь сечения арматуры должна составлять более 0,3 процента относительно общего фундаментного сечения. Конструктивно минимальный диаметр стержней – 10 или 12 мм (в зависимости от стороны). Минимальный плиточный размер армирования фундамента для частного дома – 40 миллиметров.

Опалубочные работы

Технология заливки может включать опалубку следующих типов:

  1. Снимающаяся (деревянная).
  2. Не снимающаяся (пенопласт).

Благодаря второму типу плита своими руками требует меньших затрат, а монтаж делается проще. Заливка монолитной плиты не должна вестись с большой высоты. Ее надо обязательно уплотнять. Лучше использовать бетононасос, через который не проходит смесь низкого качества.

Установка опалубки.

Чтобы выполнить фундамент монолитная плита своими руками, необходим монтаж качественной опалубки. Ее главное предназначение – придание телу плиты необходимой формы на момент набора бетоном необходимой прочности. Плитный фундамент технология часто обустраивается опалубкой из досок. Их нужно устраивать таким образом, чтобы не было щелей.

Строительство опалубки плитного фундамента может выполнять из инвентарных щитов, что сохранит время и денежные затраты.

Сделать фундамент плита своими руками пошаговая инструкция будет проще из досок одинаковой толщины, которые нужно смочить. Они должны быть установлены максимально ровно, чтобы устройство фундаментной плиты было правильным.

Процесс ухода за бетоном

Как сделать качественный плитный фундамент своими руками? Необходимо выполнять правильный уход:

  1. Накрывание – для недопущения испарения жидкости.
  2. Увлажнение – должно выполняться с определенной частотой.

Строительство плитного фундамента подразумевает в процессе монтажа его обрызгивание каждые 2-3 часа (зависит от погоды) на протяжении целой недели. Это нужно для предотвращения появления трещин. Технология плитного фундамента включает снятие опалубки через две недели. Рекомендуется дождаться полноценного набора прочности бетоном.

Перечень необходимых инструментов

Как сделать плитный фундамент своими руками без использования специальных инструментов? Для фундамента монолитная плита понадобятся:

  1. Бетономешалка (без нее заливка плиты будет затруднительной).
  2. Телега для заливки монолитного фундамента.
  3. Лопаты и ведра.
  4. Строительный уровень, чтобы устройство фундамента было правильным.
  5. Рулетка (без не обойдется качественная заливка монолитной плиты фундамента).
  6. Сварочный агрегат. Технология строительства фундамента монолитная плита включает соединение арматуры с помощью данного аппарата.
  7. Мастерок.
  8. Угольник, для проверки точности углов.
  9. Арматура.
  10. Корочки, расшивки и трамбовки. Без них фундаментная плита своими руками не будет иметь эстетический вид.
  11. Монолитный плитный фундамент своими руками не обойдется без готового бетона или компонентов для его изготовления.

Заключение

Для получения большей информации относительно того, как залить плиту, можно посмотреть монолитный фундамент своими руками пошаговые фото. Как правило, монтаж, изготовление фундамента и технология заливки не отличаются сложностью. Достаточно лишь знать устройство монолитных конструкций и соблюдать своими руками пошаговые инструкции (правила).

Фундамент под коттедж: устройство монолитной плиты





  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет




Поиск



Фундаменты от А до Я.

  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь

Плитный фундамент с гидроизоляцией. Монолитные плиты перекрытия. Фотография, картинки, изображения и сток-фотография без роялти. Image

636.

Монолитный фундамент с гидроизоляцией. Монолитные плиты перекрытия. Фотография, картинки, изображения и сток-фотография без роялти. Изображение

636.

Плитный фундамент с гидроизоляцией. Монолитные плиты — это фундаментные системы, построенные как одна бетонная заливка.Виды фундаментов. Битумная водонепроницаемая мембрана.

S

M

L

XL

редактировать

Таблица размеров

Размер изображения Идеально подходит для
Ю Интернет и блоги, социальные сети и мобильные приложения.
м Брошюры и каталоги, журналы и открытки.
л Плакаты и баннеры для дома и улицы.
XL Фоны, рекламные щиты и цифровые экраны.

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать

Электронный

Всеобъемлющий

4024 x 2616 пикселей
|
34.1 см x
22,1 см |
300 точек на дюйм
|
JPG

Масштабирование до любого размера • EPS

4024 x 2616 пикселей
|
34,1 см x
22,1 см |
300 точек на дюйм
|
JPG

Скачать

Купить одно изображение

6 кредитов

Самая низкая цена
с планом подписки

  • Попробуйте 1 месяц на 2209 pyб
  • Загрузите 10 фотографий или векторов.
  • Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 ру

за изображение любой размер

Цена денег

Ключевые слова

Похожие изображения

Нужна помощь? Свяжитесь с вашим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать.Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

.
Принять

Дом | Лаборатория монолитных систем

На главную | Лаборатория монолитных систем

Выберите страницу для просмотра:
Идти

Введение

Добро пожаловать в лабораторию монолитных систем Университета Иллинойса в Урбана-Шампейн. Профессор Гириш Кришнан руководит этой лабораторией. Лаборатория разрабатывает инструменты синтеза, анализа и производства для создания мягких и совместимых механических систем.

Почему монолитный?
Роботы, как компьютеры и мобильные телефоны, войдут в личную сферу в ближайшее десятилетие. Мы уже видим несколько роботов в человеческом пространстве в сфере реабилитации, вспомогательных устройств, бытовой техники и т. Д. С оценочной долей рынка в 30 миллиардов долларов во всем мире. Эти приложения поставили новые задачи в области обеспечения безопасного взаимодействия с людьми, технологичности производства при любых масштабах длины, компактной упаковки и высокого отношения мощности к весу. Традиционные инженерные конструкции с множеством жестких звеньев, соединений и поверхностей раздела, хотя и прочные и надежные, не удовлетворяют некоторым из этих потребностей.В качестве альтернативы, такие природные конструкции, как растения (например, гибкие стебли пшеницы) и беспозвоночные (например, щупальца осьминога), которые являются податливыми, монолитными и в то же время прочными, необходимо оценивать как роботизированные элементы следующего поколения. Податливость и сила могут показаться противоположными, но в природе они достигаются одновременно. На видео ниже показана битва между акулой, у которой жесткий позвоночник, и осьминогом. Угадай, кто победит !!!

Видео акулы и осьминога (National Geographic)

Таким образом, лаборатория монолитных систем использует принципы распределенной податливости и эластофлюидики для получения беспрецедентных преимуществ в системах машиностроения: в частности, использование эластичности материала и комбинации жидкостей, волокон и эластомерных поверхностей для получения комплекса этих видов за счет взаимодействия несжимаемых жидкостей, мышцы, нерастяжимые / растяжимые волокна и гиперэластичные мембраны, которые их содержат.

Лаборатория монолитных систем разрабатывает правила синтеза дизайна для перевода распределенного соответствия и эластофлюидики в несколько приложений, таких как: носимые роботы, безопасные для человека роботы, медицинские устройства, микромасштабные механизмы, надувные устройства и активные материалы, пригодные для аддитивного производства. Читайте дальше, чтобы узнать больше о лаборатории монолитных систем.


Новости

  • Мы рады сотрудничеству с профессором Гиришем Чоудхари, проф.Маттиаль Газзола и профессор Сара Тейлор Ловелл в рамках проекта, финансируемого Министерством сельского хозяйства США и НИФА «Многоцелевые ловкие и сплошные руки для компактных сельскохозяйственных роботов».
  • Команда старших дизайнеров под руководством профессора Кришнана награждена бронзой от фонда Lincoln Arc Welding.
  • Гаурав Сингх принял участие в первой конференции IEEE RoboSoft в Ливерно, Италия: http://www.robosoft2018.org/index.html, представив доклад и приняв участие в конкурсе Soft Robotics Manipulation Competition, где наша группа заняла 3-е место.
  • Срикалян Патибалла выбрана для стипендии факультета будущего Мавис.
Департамент промышленной и корпоративной системной инженерии

Университет Иллинойса в Урбана-Шампейн
117 Транспортное здание, 104 S. Mathews Ave., MC-238
Урбана, Иллинойс 61801, США

Т .: (217) 333-2731 | Электронная почта: [email protected]

Copyright © 2014–2020 Попечительский совет Университета Иллинойса.

Монолитное ядро ​​| Краткий обзор монолитного ядра с карьерным ростом

Введение в монолитное ядро ​​

Монолитное ядро ​​- это тип архитектуры операционной системы, который поддерживает основные функции компьютерных операций, такие как управление файлами, памятью и ресурсами.Это примитивный тип архитектуры, в которой все ресурсы связаны с пространством ядра. Некоторые ведущие в отрасли операционные системы, такие как Linux, Solaris, OpenVMS AIX и DOS, были построены на основе монолитного ядра. Это архитектура ядра, подходящая для небольших задач, таких как планирование ЦП и системный вызов, поскольку она управляет ограниченными ресурсами. Однако из-за его безопасности, надежности и скорости доступа в большинстве финансовых проектов используются операционные системы на основе ядра Monolithic.

Понимание

Чтобы понять любую операционную систему, очень важно понимать архитектуру ОС и различные компоненты, а также то, как они взаимодействуют друг с другом. Как видно из схемы архитектуры, показанной выше, монолитное ядро ​​- это очень старая и базовая операционная система, которая выполняет такие задачи, как пакетная обработка, передача файлов и т. Д., Работает как виртуальная машина и берет на себя управление всеми аппаратными компонентами.

Ключевые особенности архитектуры:

  1. Все аппаратные компоненты, необходимые для обработки, встроены в ядро.
  2. Поскольку все компоненты находятся внутри ядра, они могут напрямую взаимодействовать друг с другом, а также с ядром.
  3. Он может обрабатывать очень ограниченные ресурсы и идеально подходит для выполнения небольших задач.
  4. Он может загружать модули динамически, динамически загружаемые модули несут очень небольшие накладные расходы по сравнению со встроением модуля в образ операционной системы.
  5. Это также помогает свести к минимуму объем кода, выполняемого в пространстве ядра.

Как монолитное ядро ​​упрощает работу?

Это ядро ​​имеет очень простую архитектуру, что упрощает работу и понимание.Также для написания монолитного ядра требуется меньше кода, чем для других ядер, таких как Microkernel. Монолитное ядро ​​использует одно адресное пространство, работающее в режиме ядра, для работы со всеми ядрами и драйверами устройств. Основным преимуществом этого подхода, особенно эффективного с архитектурой x86, было переключение задачи — дорогостоящая операция.

0day уязвимость (бэкдор) в прошивке для цифровых видеорегистраторов, сетевых видеорегистраторов и IP-камер на базе Xiaongmai / Хабр

Это полное раскрытие недавнего бэкдора, интегрированного в устройства DVR / NVR, построенные на базе HiSilicon SoC с прошивкой Xiaongmai.Описанная уязвимость позволяет злоумышленнику получить доступ к корневой оболочке и полный контроль над устройством. Формат полного раскрытия информации для этого отчета был выбран из-за отсутствия доверия к поставщику. Доказательство концептуального кода представлено ниже.

Предыдущая работа и исторический контекст

В самых ранних известных версиях был включен доступ по telnet со статическим паролем root, который можно было восстановить из образа прошивки с (относительно) небольшими вычислительными затратами. Об этой уязвимости говорилось в предыдущей статье автора в 2013 году.В 2017 году Иштван Тот провел всесторонний анализ прошивки цифрового видеорегистратора. Он также обнаружил уязвимость удаленного выполнения кода на встроенном веб-сервере и многие другие уязвимости. Стоит отметить, что производитель проигнорировал раскрытие информации.

В более поздних версиях прошивки по умолчанию отключены доступ через Telnet и порт отладки (9527 / tcp). Вместо этого у них был открытый порт 9530 / tcp, который использовался для приема специальной команды для запуска демона telnet и включения доступа к оболочке со статическим паролем, одинаковым для всех устройств.Такой случай освещен в этих статьях:

В самых последних версиях встроенного ПО есть открытый порт 9530 / tcp, который прослушивает специальные команды, но для их фиксации требуется криптографическая аутентификация запрос-ответ. Это предмет фактического раскрытия.

Технические характеристики

Обсуждаемые уязвимые устройства DVR / NVR / IP-камеры работают под управлением Linux с минимальным набором утилит, предоставляемым busybox, основным видеоприложением Sofia и небольшим набором специальных дополнительных утилит, отвечающих за поддержку работы устройства.Оборудование имеет процессор на базе ARM от десятков до сотен мегабайт оперативной памяти.

Устройство с уязвимой прошивкой имеет процесс macGuarder или dvrHelper , работающий и принимающий соединения на TCP-порту 9530. Код и строки журнала предполагают, что macGuarder раньше был отдельным процессом, но позже его функции были объединены в процесс dvrHelper как отдельный поток.

Стоит отметить, что в более ранних версиях прошивки процесс dvrHelper был скомпилирован в busybox как дополнительный апплет.Принимая во внимание, что busybox имеет лицензию GNU GPL, возможно, что нарушение лицензии имеет место из-за того, что программное обеспечение dvrHelper распространялось без исходного кода.

Успешный процесс активации бэкдора выглядит следующим образом:

  1. Клиент открывает соединение с портом TCP-порт 9530 устройства и отправляет строку OpenTelnet: OpenOnce с добавлением байта, указывающего общую длину сообщения. Этот шаг является последним для предыдущих версий бэкдора. Если после этого шага ответа нет, возможно, telnetd уже был запущен.
  2. Сервер (устройство) отвечает строкой randNum: XXXXXXXX , где XXXXXXXX — случайное 8-значное десятичное число.
  3. Клиент

  4. использует свой предварительный общий ключ и создает ключ шифрования как объединение полученного случайного числа и PSK.
  5. Клиент шифрует случайное число с помощью ключа шифрования и отправляет его после строки randNum: . Ко всему сообщению добавляется байт, указывающий общую длину сообщения.
  6. Сервер

  7. загружает тот же общий ключ из файла / mnt / custom / TelnetOEMPasswd или использует ключ по умолчанию 2wj9fsa2 , если файл отсутствует.
  8. Сервер выполняет шифрование случайного числа и проверяет, что результат идентичен строке от клиента. В случае успеха сервер отправляет строку verify: OK или verify: ERROR в противном случае.
  9. Клиент шифрует строку Telnet: OpenOnce , добавляет к ней байты общей длины, CMD: строку и отправляет на сервер.
  10. Сервер извлекает и расшифровывает полученную команду. Если результат дешифрования равен строке Telnet: OpenOnce , он отвечает Open: OK , включает порт отладки 9527 и запускает демон telnet.

Весь процесс аутентификации может напоминать некую разновидность аутентификации запрос-ответ HMAC, за исключением того, что он использует симметричный шифр вместо хеша. Этот конкретный симметричный шифр напоминает некоторый вариант 3DES-EDE2 для ключей длиной более 8 байтов и похож на простой DES для более коротких ключей.

Легко видеть, что все, что требуется клиентам для успешной аутентификации, — это знание PSK (который является обычным и может быть получен из прошивки в виде открытого текста) и реализация этого симметричного блочного шифра.Восстановление этой реализации симметричного шифра наиболее сложно, но это было достигнуто в ходе этого исследования. Исследования и тесты проводились с использованием этого набора инструментов:

  • Ghidra 9.1.1 от NSA (https://ghidra-sre.org/) — набор для проверки исполняемого двоичного кода.
  • QEMU (точнее qemu-user в Debian chroot — https://www.qemu.org/) — программное обеспечение, которое позволяет прозрачно выполнять исполняемые файлы сторонней архитектуры (ARM) на хосте.
  • Общие утилиты и набор инструментов GNU.

После активации демон telnet очень вероятно, что он примет одну из следующих пар логин / пароль:

Эти пароли могут быть восстановлены из прошивки, а также путем перебора хешей в файле / etc / passwd . Современный GPGPU потребительского уровня с hashcat способен находить предварительный образ для хеширования за считанные часы.

Порт отладки 9527 принимает тот же логин / пароль, что и веб-интерфейс, а также обеспечивает доступ к оболочке и функции для управления устройством. Говоря об учетных записях веб-интерфейса, злоумышленник может сбросить пароль или получить хэши паролей из файлов / mnt / mtd / Config / Account * .Хеш-функция была описана в предыдущем исследовании Иштвана Тота.

Затронутые устройства

Предыдущее исследование показало хорошую коллекцию затронутых брендов: https://github.com/tothi/pwn-hisilicon-dvr#summary. Существуют десятки марок и сотни моделей.

Автор этого отчета, основываясь на результатах опроса случайных IP-адресов, оценивает общее количество уязвимых устройств, доступных через Интернет, где-то между сотнями тысяч и миллионами.

Наверное, самый простой способ проверить, уязвимо ли ваше устройство, — это PoC-код, указанный ниже.

Тестирование уязвимости

PoC-код: https://github.com/Snawoot/hisilicon-dvr-telnet.

Построение программы PoC из исходного кода: запустите make в исходном каталоге.

Использование: ./hs-dvr-telnet HOST PSK

Самый распространенный PSK — стандартный: 2wj9fsa2 .

Пример сеанса:

$ telnet 198.51.100.23
Пробуем 198.51.100.23 ...
telnet: невозможно подключиться к удаленному хосту: в соединении отказано
$ ./hs-dvr-telnet 198.51.100.] '.
Вход в LocalHost: root
Пароль:
 IP-адрес

в приведенном выше примере — это IP-адрес из блока адресов, зарезервированный для документации RFC5737.

Устройство считается уязвимым, если:

  • Telnet-порт открывается после запуска hs-dvr-telnet .
  • Устройство отвечает запросом на запрос hs-dvr-telnet . Даже если проверка не удалась из-за неправильного PSK, существует правильный PSK, извлекаемый из прошивки.
  • hs-dvr-telnet зависает в ожидании ответа, но порт telnet открывается (это произойдет со старыми версиями прошивки, для которых требуется только команда OpenTelnet: OpenOnce ).

Смягчение

Принимая во внимание более ранние фиктивные исправления этой уязвимости (на самом деле бэкдор), нецелесообразно ожидать исправлений безопасности для прошивки от производителя. Владельцам таких устройств следует подумать о переходе на альтернативы.

Однако, если замена невозможна, владельцы устройств должны полностью ограничить сетевой доступ к этим устройствам для доверенных пользователей. В этой уязвимости задействованы порты 23 / tcp, 9530 / tcp, 9527 / tcp, но более ранние исследования показывают, что нет уверенности, что реализация других сервисов является надежной и не содержит уязвимостей RCE .

Объекты, не охваченные данным исследованием

Анализ кода показал, что процедура аутентификации на порту 9530 расшифровывает полезную нагрузку «CMD» произвольного размера (до размера буфера, считанного из сокета сразу) в буфер на стеке с фиксированным размером 32 байта. Целенаправленное использование этого переполнения требует знания PSK, поэтому для получения доступа более практично действовать обычным способом. С другой стороны, мусор, отправленный с командой CMD, может вызвать повреждение стека и сбой демона dvrHelper.Возможные последствия этого (потенциального) сбоя не изучались, потому что бэкдор macGuarder / dvrHelper выглядит строго превосходным и прямым подходом.

ОБНОВЛЕНИЕ (2020-02-05 02: 10 + 00: 00): Иштван Тот, автор предыдущих исследований по этой теме, представил свою собственную реализацию программы PoC: https://github.com/tothi/hs- dvr-telnet Данная реализация написана на чистом коде Python и реализует симметричный шифр более понятным образом. Также в нем описаны различия между вариантом шифра 3DES, используемым Xiongmai для аутентификации бэкдора, и оригинальным шифром 3DES.Эти различия могут быть выражены этим git-коммитом: https://github.com/tothi/pyDes/commit/7a26fe09dc5b57b175c6439fbbf496414598a7a2.

ОБНОВЛЕНИЕ (2020-02-05 17: 28 + 00: 00): Другие исследователи и пользователи Хабра отметили, что такая уязвимость ограничена устройствами на базе программного обеспечения Xiongmai (Hangzhou Xiongmai Technology Co, XMtech), включая продукты другие поставщики, которые поставляют продукты на основе такого программного обеспечения. На данный момент HiSilicon не может нести ответственность за бэкдор в двоичном файле dvrHelper / macGuarder.

ОБНОВЛЕНИЕ (2020-02-21 10: 30 + 00: 00): Xiaongmai признал уязвимость и выпустил рекомендации по безопасности: ссылка, архив 1, архив 2. Текст статьи был обновлен соответствующим образом, чтобы отразить происхождение. уязвимости должным образом.

Монолитные приложения | Документы Microsoft

  • 5 минут на чтение

В этой статье

В этом сценарии вы создаете единое и монолитное веб-приложение или службу и развертываете их как контейнер.Внутри приложения структура может быть не монолитной; он может состоять из нескольких библиотек, компонентов или даже слоев (уровень приложения, уровень домена, уровень доступа к данным и т. д.). Внешне это единый контейнер, например единый процесс, единое веб-приложение или единая служба.

Для управления этой моделью вы развертываете один контейнер, представляющий приложение. Чтобы масштабировать его, просто добавьте еще несколько копий с балансировщиком нагрузки впереди. Простота достигается за счет управления одним развертыванием в одном контейнере или виртуальной машине (ВМ).

В соответствии с принципом, согласно которому контейнер выполняет только одно действие, и делает это в рамках одного процесса, монолитный шаблон находится в конфликте. Вы можете включить несколько компонентов / библиотек или внутренних слоев в каждый контейнер, как показано на рисунке 4-1.

Рисунок 4-1. Пример архитектуры монолитного приложения

Монолитное приложение имеет все или большую часть своих функций в рамках одного процесса или контейнера, и оно разбито на внутренние слои или библиотеки.Обратной стороной этого подхода является то, что приложение растет или когда требуется его масштабирование. Если масштабируется все приложение, это не проблема. Однако в большинстве случаев некоторые части приложения представляют собой узкие места, требующие масштабирования, тогда как другие компоненты используются меньше.

Используя типичный пример электронной коммерции, вам, вероятно, потребуется масштабировать компонент информации о продукте. Гораздо больше клиентов просматривают продукты, чем покупают их. Больше клиентов используют свою корзину, чем платежную воронку.Меньшее количество клиентов добавляет комментарии или просматривает историю покупок. И у вас, вероятно, будет всего несколько сотрудников в одном регионе, которым необходимо управлять контентом и маркетинговыми кампаниями. За счет масштабирования монолитной конструкции весь код развертывается несколько раз.

В дополнение к проблеме «масштабирования всего» для внесения изменений в один компонент требуется полное повторное тестирование всего приложения, а также полное повторное развертывание всех экземпляров.

Монолитный подход является распространенным, и многие организации разрабатывают этот архитектурный метод.Многие получают достаточно хорошие результаты, тогда как другие сталкиваются с ограничениями. Многие разрабатывали свои приложения в этой модели, потому что инструменты и инфраструктура были слишком сложными для создания SOA, и они не видели в этом необходимости — пока приложение не выросло.

С точки зрения инфраструктуры, каждый сервер может запускать множество приложений на одном хосте и иметь приемлемый коэффициент эффективности использования ресурсов, как показано на рисунке 4-2.

Рисунок 4-2. Хост, на котором запущено несколько приложений / контейнеров

Наконец, с точки зрения доступности, монолитные приложения необходимо развертывать как единое целое; это означает, что в случае, если вы должны остановить и запустить , все функции и все пользователи будут затронуты во время окна развертывания.В определенных ситуациях использование Azure и контейнеров может свести к минимуму эти ситуации и снизить вероятность простоя вашего приложения, как вы можете видеть на рис. 4-3.

Вы можете развертывать монолитные приложения в Azure, используя выделенные виртуальные машины для каждого экземпляра. Используя масштабируемые наборы виртуальных машин Azure, вы можете легко масштабировать виртуальные машины.

Вы также можете использовать службы приложений Azure для запуска монолитных приложений и простого масштабирования экземпляров без необходимости управлять виртуальными машинами. Службы приложений Azure также могут запускать отдельные экземпляры контейнеров Docker, что упрощает развертывание.

Вы можете развернуть несколько виртуальных машин в качестве хостов Docker и запустить любое количество контейнеров на каждой виртуальной машине. Затем, используя Azure Load Balancer, как показано на рис. 4-3, вы можете управлять масштабированием.

Рисунок 4-3 . Несколько хостов, масштабируемых для одного приложения Docker

Вы можете управлять развертыванием самих хостов с помощью традиционных методов развертывания.

Вы можете управлять контейнерами Docker из командной строки, используя такие команды, как docker run и docker-compose up , а также вы можете автоматизировать его в конвейерах непрерывной доставки (CD) и развертывать на узлах Docker из Azure DevOps Services для пример.

Монолитное приложение, развернутое как контейнер

Использование контейнеров для управления монолитными развертываниями дает преимущества. Масштабирование экземпляров контейнеров намного быстрее и проще, чем развертывание дополнительных виртуальных машин.

Развертывание обновлений в виде образов Docker происходит намного быстрее и эффективнее в сети. Контейнеры Docker обычно запускаются за секунды, что ускоряет развертывание. Разорвать контейнер Docker так же просто, как вызвать команду docker stop , которая обычно выполняется менее чем за секунду.

Поскольку контейнеры по своей природе неизменяемы, по замыслу, вам никогда не нужно беспокоиться о поврежденных виртуальных машинах, потому что сценарий обновления забыл учесть какую-то конкретную конфигурацию или файл, оставшийся на диске.

Хотя монолитные приложения могут извлечь выгоду из Docker, мы коснемся только подсказок о преимуществах. Более значительные преимущества управления контейнерами связаны с развертыванием с оркестраторами контейнеров, которые управляют различными экземплярами и жизненным циклом каждого экземпляра контейнера. Разделение монолитного приложения на подсистемы, которые можно масштабировать, разрабатывать и развертывать по отдельности, — это ваша точка входа в сферу микросервисов.

Чтобы узнать, как «поднять и сдвинуть» монолитные приложения с помощью контейнеров и как вы можете модернизировать свои приложения, вы можете прочитать это дополнительное руководство Microsoft, Модернизация существующих приложений .NET с помощью облака Azure и контейнеров Windows, которое вы также можете скачать в формате PDF из https://aka.ms/LiftAndShiftWithContainersEbook.

Публикация одного приложения-контейнера Docker в службе приложений Azure

Либо потому, что вы хотите получить быструю проверку контейнера, развернутого в Azure, либо потому, что приложение представляет собой просто приложение с одним контейнером, службы приложений Azure предоставляют отличный способ предоставить масштабируемые службы с одним контейнером.

Использование службы приложений Azure интуитивно понятно, и вы можете быстро приступить к работе, поскольку она обеспечивает отличную интеграцию с Git, позволяющую взять ваш код, собрать его в Microsoft Visual Studio и напрямую развернуть в Azure. Но традиционно (без Docker), если вам нужны другие возможности, инфраструктуры или зависимости, которые не поддерживаются в службах приложений, вам нужно подождать, пока команда Azure не обновит эти зависимости в службе приложений или не переключится на другие службы, например Service Fabric, облачные службы или даже простые виртуальные машины, которые вы можете контролировать и установить необходимый компонент или платформу для своего приложения.

Теперь, как показано на рис. 4-4, при использовании Visual Studio 2017 поддержка контейнеров в Службе приложений Azure дает вам возможность включать все, что вы хотите, в среду вашего приложения. Если вы добавили зависимость к своему приложению, потому что вы запускаете его в контейнере, вы получаете возможность включить эти зависимости в свой Dockerfile или образ Docker.

Рисунок 4-4 . Публикация контейнера в службе приложений Azure из приложений / контейнеров Visual Studio

Рисунок 4-4 также показывает, что поток публикации проталкивает образ через реестр контейнеров, которым может быть реестр контейнеров Azure (реестр рядом с вашими развертываниями в Azure и защищенный группами и учетными записями Azure Active Directory) или любой другой реестр Docker. например Docker Hub или локальные реестры.

Монолитное ядро ​​

Структура монолитного ядра, микроядра и гибридных операционных систем на базе ядра

Монолитное ядро ​​ — это архитектура операционной системы, в которой вся операционная система работает в пространстве ядра и только в режиме супервизора. Монолитная архитектура отличается от других архитектур операционных систем (таких как архитектура микроядра) [1] [2] тем, что она определяет только высокоуровневый виртуальный интерфейс над компьютерным оборудованием с набором примитивов или системных вызовов для реализации все службы операционной системы, такие как управление процессами, параллелизм и само управление памятью, а также один или несколько драйверов устройств в виде модулей.

Загружаемые модули

Модульные операционные системы, такие как OS-9, и самые современные монолитные операционные системы, такие как OpenVMS, Linux, BSD (и их разновидности FreeBSD, NetBSD, OpenBSD) и варианты UNIX, такие как SunOS и AIX, в дополнение к MULTICS, могут динамически загружать (и выгружать) исполняемые модули во время выполнения. Эта модульность операционной системы находится на двоичном (образном) уровне, а не на уровне архитектуры. Модульные монолитные операционные системы не следует путать с архитектурным уровнем модульности, присущим операционным системам сервер-клиент (и их производным, иногда продающимся как гибридное ядро), которые используют микроядра и серверы (не путать с модулями или демонами).С практической точки зрения, динамическая загрузка модулей — это просто более гибкий способ обработки образа операционной системы во время выполнения, в отличие от перезагрузки с использованием другого образа операционной системы. Модули позволяют легко расширять возможности операционных систем по мере необходимости. Динамически загружаемые модули несут небольшие накладные расходы по сравнению со встраиванием модуля в образ операционной системы. Однако в некоторых случаях динамическая загрузка модулей (по мере необходимости) помогает свести к минимуму объем кода, выполняемого в пространстве ядра; например, чтобы минимизировать объем операционной системы, занимаемой встроенными устройствами или ограниченными аппаратными ресурсами.А именно, незагруженный модуль не нужно хранить в дефицитной оперативной памяти.

Примеры монолитной архитектуры

Список литературы

См. Также

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
