Устройство перемычки в проеме перегородки из блоков: Устройство перемычек в газобетонных стенах

Содержание

Устройство перемычек в газобетонных стенах

Минимальная рекомендованная ширина простенков между двумя проемами в несущей стене из газобетона составляет 60 см. Если требуется меньшая ширина простенка, его можно выполнить из кирпича, либо из газобетонных блоков с вертикальным армированием. Вертикальное армирование может быть выполнено на основе О-блоков (с круглым отверстием) либо путем прорезания вертикального паза у грани проема с последующим замоноличиванием армированной опоры-стойки, арматурный каркас которой заанкерен в перекрытие или фундамент и в надпроемную монолитную железобетонную балку. Смотрите схему ниже:

Минимальные размеры простенков между соседними проемами в несущих стенах и вертикальное армирование простенков.

Более точный расчет несущей способности простенков из газобетонных блоков следует выполнять по требованиям главы 9 СТО НААГ 3.1–2013 “Расчет кладки из блоков по несущей способности”.

Наиболее правильными с точки зрения сохранения теплоизоляционных свойств наружных стен дома из газобетона является выполнение перемычек над оконными или дверными проемами из специальных газобетонных изделий: армированных газобетонных перемычек марки по плотности D700 и монолитных железобетонных перемычек в несъемной опалубке из U-образных газобетонных блоков плотности D500.

Использование армированных газобетонных перемычек являются самым нетрудоемким способом перекрыть проем шириной до 174 см (производитель H+H). При относительно невысокой цене армированных газобетонных перемычек (от 1600 руб до 3200 руб за изделие) их существенным недостатком является большой вес (от 90 до 220 кг), что обуславливает необходимость использования в строительстве подъемной техники. Такие перемычки выпускаются толщиной от 20 до 40 см. Для опирания армированных газобетонных перемычек на кладку из газобетона не требуется устраивать монолитных разгрузочных площадок из раствора как для тяжелых железобетонных перемычек. Схема монтажа армированной газобетонной перемычки показана на рисунке ниже (вариант А). Перемычка над проемами должна иметь длину опоры на кладку не менее 25 см. Более толстая стенка U-блока должна быть обращена на улицу. Собирается несъемная опалубка из U-блоков на временной стабильной опоре (опалубке) только с использованием клея для газобетона.

На схеме Б выше показан вариант устройства монолитной железобетонной перемычки на основе несъемной опалубки из U-образных газобетонных блоков. Такое конструктивное решение позволяет перекрыть проемы шириной до 3 метров, что уступает только показателям перемычки в виде монолитной железобетонной балки из тяжелого бетона. В отличие от перемычки из армированного газобетона перемычка на основе U-блоков не требует применения подъемной техники. Однако такая технология требует больше подготовительной работы и большего количества технологических операций по изготовлению перемычки. Армируется перемычка в U-образных блоках пространственным каркасом из арматуры класса А400-А500 d12-d16. В U-блоках шириной 20 см с лотком шириной 12 см допустимо армирование двумя стержнями арматуры (верхним и нижним). Во всех блоках с шириной лотка более 15 см требуется армирование четырьмя стержнями арматуры (два верхних и два нижних – требование пункта 8.3.7 СП 52-101-2003) с поперечной конструкционной арматурой с шагом не более 40-50 см. Длина опорной части U-блока должна составлять 25 см.

При ширине проема в стене из газобетонных блоков до 1,2 метров при выполнении условия высоты сечения кладки над проемом более 2/3 ширины проема допускается устройство проемов без перемычек. В этом случае ряды кладки укладываются над проемом по временной стабильной опалубке только на клее для газобетона. Опционально возможно использование конструктивной арматуры для армирования рядов газобетонных блоков над проемом. В этом случае используется арматура d6-d8 или более с заведением концов арматуры за проекцию грани проема на 50 см с анкеровкой концов арматуры Г-образным углом.

Какие перемычки лучше подходят для газобетонных блоков?

Вопрос о том, перемычки какого вида (надоконные либо надпроёмные) и когда используются при постройке дома, не так прост. Большинством самостройщиков при перекрытии стенного проема обычно используются самодельные перемычки из бруска, монолитов и железобетонных конструкций с применением стального уголка. Но на сегодняшний день крупными компаниями, производящими газобетонные изделия, предлагаются решения, облегчающие и убыстряющие работы по строительству дверных и оконных проемов, а в ряде случаев позволяющие и вовсе избежать присутствия таких конструкций.

Разновидности

Перемычки проема дома из газобетона















Какие оконные перемычки и в каких случаях лучше использовать при строительстве дома из газобетона или ячеистого бетона? Многие самостройщики и строители-шабашники в России привычно используют для перекрытия оконных и дверных проемов монолитные железобетонные перемычки и стальные уголки. Однако в ассортименте продукции крупных фирм производителей газобетона есть изделия, которые значительно облегчают и убыстряют устройство перемычек над проемами, при этом делая их эстетичными и не ухудшающими теплоизоляционные свойства наружных стен. А в некоторых случаях, оказывается, при устройстве проемов можно и вообще обойтись без перемычек. Обо всех нюансах устройства проемов в газобетонных стенах и пойдет речь в этой статье.



Как выбрать вид перемычки над оконными или дверными проемами? Принятие решения складывается из доступности конкретного вида материалов для перемычки в продаже в данном регионе и длины пролета, который необходимо перекрыть. Проемы наибольшей длины могут быть перекрыты монолитными железобетонными балками, проемы до 3 метров могут быть перекрыты монолитными железобетонными балками в несъемной опалубке из специальных U-образных газобетонных блоков. А проемы в газобетонных стенах величиной до 1,2 м вообще не требуют каких-либо перемычек, если высота кладки над проемом составляет не мене 2/3 ширины проема. Применение стальных уголков не регламентировано производителями газобетона, но широко применяется в самодеятельном строительстве.


Быстрый обзор применимости той или иной технологии устройства перемычек над проемами в газобетонных стенах приведен в таблице ниже:
Таблица. Основные типы надоконных (надпроемных) перемычек, встречающихся в «народном» строительстве домов из газобетона (ячеистого бетона).









Вид перемычки Максимальная длина проема, см Минимальная длина заведения в кладку, см Особенности

Несущая армированная перемычка из газобетона

174

25

Не требует дополнительного утепления

Несущая железобетонная перемычка в несъемной опалубке из U-блоков

300

25

Не требует дополнительного утепления

Несущая монолитная перемычка из железобетона

по расчету балки

35

Требует дополнительного наружного утепления

Проем без перемычки

120

Опционально: арматура заводится за грань проема на 50 см

Рекомендовано армирование рядов над проемом

Не несущая монолитная железобетонная перемычка

200

35

Требует дополнительного наружного утепления

Не несущая перемычка из стальных уголков

120

20

Требует утапливания в кладку

Минимальная рекомендованная ширина простенков между двумя проемами в несущей стене из газобетона составляет 60 см. Если требуется меньшая ширина простенка, его можно выполнить из кирпича, либо из газобетонных блоков с вертикальным армированием. Вертикальное армирование может быть выполнено на основе О-блоков (с круглым отверстием) либо путем прорезания вертикального паза у грани проема с последующим замоноличиванием армированной опоры-стойки, арматурный каркас которой заанкерен в перекрытие или фундамент и в надпроемную монолитную железобетонную балку. Смотрите схему ниже:


Минимальные размеры простенков между соседними проемами в несущих стенах и вертикальное армирование простенков.

Более точный расчет несущей способности простенков из газобетонных блоков следует выполнять по требованиям главы 9 СТО НААГ 3.1–2013 «Расчет кладки из блоков по несущей способности».


Наиболее правильными с точки зрения сохранения теплоизоляционных свойств наружных стен дома из газобетона является выполнение перемычек над оконными или дверными проемами из специальных газобетонных изделий: армированных газобетонных перемычек марки по плотности D700 и монолитных железобетонных перемычек в несъемной опалубке из U-образных газобетонных блоков плотности D500.

Использование армированных газобетонных перемычек являются самым нетрудоемким способом перекрыть проем шириной до 174 см (производитель H+H). При относительно невысокой цене армированных газобетонных перемычек (от 1600 руб до 3200 руб за изделие) их существенным недостатком является большой вес (от 90 до 220 кг), что обуславливает необходимость использования в строительстве подъемной техники. Такие перемычки выпускаются толщиной от 20 до 40 см. Для опирания армированных газобетонных перемычек на кладку из газобетона не требуется устраивать монолитных разгрузочных площадок из раствора как для тяжелых железобетонных перемычек. Схема монтажа армированной газобетонной перемычки показана на рисунке ниже (вариант А). Перемычка над проемами должна иметь длину опоры на кладку не менее 25 см. Более толстая стенка U-блока должна быть обращена на улицу. Собирается несъемная опалубка из U-блоков на временной стабильной опоре (опалубке) только с использованием клея для газобетона.

На схеме Б выше показан вариант устройства монолитной железобетонной перемычки на основе несъемной опалубки из U-образных газобетонных блоков. Такое конструктивное решение позволяет перекрыть проемы шириной до 3 метров, что уступает только показателям перемычки в виде монолитной железобетонной балки из тяжелого бетона. В отличие от перемычки из армированного газобетона перемычка на основе U-блоков не требует применения подъемной техники. Однако такая технология требует больше подготовительной работы и большего количества технологических операций по изготовлению перемычки. Армируется перемычка в U-образных блоках пространственным каркасом из арматуры класса А400-А500 d12-d16. В U-блоках шириной 20 см с лотком шириной 12 см допустимо армирование двумя стержнями арматуры (верхним и нижним). Во всех блоках с шириной лотка более 15 см требуется армирование четырьмя стержнями арматуры (два верхних и два нижних — требование пункта 8. 3.7 СП 52-101-2003) с поперечной конструкционной арматурой с шагом не более 40-50 см. Длина опорной части U-блока должна составлять 25 см.


При ширине проема в стене из газобетонных блоков до 1,2 метров при выполнении условия высоты сечения кладки над проемом более 2/3 ширины проема допускается устройство проемов без перемычек. В этом случае ряды кладки укладываются над проемом по временной стабильной опалубке только на клее для газобетона. Опционально возможно использование конструктивной арматуры для армирования рядов газобетонных блоков над проемом. В этом случае используется арматура d6-d8 или более с заведением концов арматуры за проекцию грани проема на 50 см с анкеровкой концов арматуры Г-образным углом.

Если же высота сечения газобетонной кладки над проемом недостаточна, то придется использовать усиление проема рядовой ненесущей перемычкой (при величине проема до 2 метров) или стальными уголками (при величине проема до 1,2 метров). Про использование стальных уголков следует сказать следующее: вероятно можно применять и уголки с меньшей шириной полок, чем описанные в литературе 10 см и использовать уголки для проемов шириной более 1,2 м (как показано на схеме ниже, вариант Б). Я делал перемычки из уголков с шириной полки 6,3 см для проемов шириной 1,5 метра в стене из газобетонных блоков марки по плотности D600 толщиной 25 см. Однако такое использование уголка будет исключительно на ваш собственный страх и риск.

Какие тонкости нужно соблюсти при использовании перемычек над проемами из стальных уголков:

1. Стальные уголки нужно окрасить краской по ржавчине изнутри и снаружи.

2. Минимальная длина опоры уголка на кладку составляет 20 см.

3. Уголки лучше скрепить между собой стальной лентой при помощи сварки или проволочной стяжкой.

4. Уголки нужно утопить в газобетон, чтобы они не выступали над плоскостью стены.

5. Стальные уголки оборачиваются штукатурной сеткой, если в дальнейшем стены будут оштукатурены.

Монолитная железобетонная перемычка над проемами позволяет перекрыть максимальные по ширине пролеты. Минимальная высота монолитной железобетонной перемычки составляет 1/20 от ширины перекрываемого проема. Армируется железобетонная перемычка как железобетонная балка (4-6 стрежней арматуры d12 и более с поперченной арматурой (хомутами) через 50 см). Минимальная длина опоры железобетонной балки на кладку из газобетона составляет 35 см. Опорную зону железобетонной перемычки требуется усилить устройством разгрузочной площадки по арматурной сетке в слое раствора или клея для газобетона толщиной не менее 1,5 см. Железобетонная надпроемная перемычка отливается в стабильной съемной опалубке, срок снятия которой определяется исходя из температуры окружающей среды. Монолитная железобетонная перемычка может быть заглублена относительно плоскости стены на толщину утеплителя (ЭППС 5-10 см), которым придется утеплить потенциальный «мостик холода». ЭППС можно приклеить к железобетонной перемычке при помощи клея для газобетона и закрепить тарельчатыми дюбелями. Возможно выполнение несъемного элемента опалубки из листов ЭППС.

Примеры устройства надоконных перемычек в домах из газобетона:

Перемычки для стен из пеноблоков: опирание, брусковые

Проектируя дом, не забудьте сделать проемы для дверей и окон. А при проектировании учитывайте требования СНиП II-22-81 (1995) о каменных и армокаменных конструкциях. Этот нормативный документ описывает, в том числе, и требования к перемычкам над дверными или оконными проемами. В этой статье рассмотрим, как правильно сделать балки перемычек и возможные варианты используемых конструкций.

Делаем перемычки

А зачем они нужны?

Стены дома нужны не только для ограждения жилого пространства от внешней среды или разграничения помещений внутри дома. С инженерной точки зрения, вертикальные ограждающие конструкции подразделяются на:

  1. Несущие. Воспринимающие помимо нагрузки собственного веса, веса стен всех вышележащих этажей, ветровую нагрузку (если это наружные ограждения) а также нагрузку от перекрытий, покрытий и прочих конструктивных элементов, опирающихся на них.
  2. Самонесущие. На них ложится нагрузка только собственного веса и веса всех стен на этажах, расположенных выше над ними. В случае если они являются наружными, то еще ветровая нагрузка.
  3. Перегородки. Внутренние межкомнатные, нагружены только собственным весом.



Отверстия, сделанные в кладке стены, ослабляют ее несущую способность. Указанный выше регламентирующий документ говорит о том, что для распределения нагрузки проемы должны быть перекрыты перемычками, несущая способность которых рассчитывается с учетом того, в каком типе конструкции выполнены.

Какие бывают перемычки

Для устройства перемычки можно использовать готовые изделия или сделать ее прямо на объекте. Готовые перемычки для стен из пеноблоков можно использовать следующие:

  1. Армированные из газобетона. Монолитное изделие из автоклавного газобетона с арматурой внутри. Балки рассчитаны на продолжительную деформационную нагрузку. Для армирования применяют стальную арматуру, сечением от 5 до 10 мм. Арматура сварена в пространственный каркас и покрыта антикоррозийным составом.

Балки бывают различного сечения – от 150х200 мм до 375х400 мм и длиной до 6 метров. Перемычки из пеноблока с армированием могут применятьсяв несущих и самонесущих стенах. Опирание на стены должно быть не меньше 200 мм. Производитель рекомендует делать опору в 300 мм.

  1. U-образные блоки. Блоки, имеющие U-образную форму, могут использоваться для создания балок над проемами. Представляют собой блок, имеющий в сечении вид буквы «U». Размеры блока с полостью соответствуют рядовым блокам. При кладке стены устанавливается в рядовые блоки таким образом, чтобы опирание перемычек на пеноблоки было не меньше допустимого минимума – в 250 мм. Открытая часть блока должна быть направлена вверх. Внутрь укладывается пространственный арматурный каркас на подкладках и заливается раствором. На фото показан способ монтажа U-образного блока.

Для перекрывания больших проемов или пролетов между арками в полость блока укладывается двутавровая металлическая балка. Кроме устройства балок над проемами, такие изделия применяются для создания монолитного армопояса по периметру. Устройство блока в виде несъемной опалубки из автоклавного газобетона позволяет устранить мостики холода, возникающие на железобетонных или железных балках.

  1. Брусковые балки из железобетона. Перемычки брусковые для стен из пеноблоков представляют собой железобетонные изделия из бетона марки М200, армированные внутри. Для устройства проемов в фасадных ограждающих конструкциях применяются фасадные ЖБИ. При установке на наружных стенах требуют дополнительного утепления. Кроме ЖБИ изделий заводского изготовления, используются перемычки, которые могут быть отлиты с учетом требований к нагрузке в опалубке на строительной площадке.
  2. Металлические балки. Для устройства перемычек можно применять металлопрокат: двутавры, тавры, уголки равнополочные или неравнополочные. Они либо заливаются в установленную в проеме опалубку бетоном, либо (тавры, уголки) на них производится кладка блоков. При использовании в наружных стенах требуют утепления.
  3. Отливка перемычки по месту. В установленной в проеме опалубке можно отлить с использованием арматуры перемычку. Величина забега отливаемой перемычки на стену не должна быть меньше рекомендованных размеров.
  4. Проемы без перемычки. Для устройства проемов в перегородках можно не использовать балки. Для кладки блоков над проемом укладываются несколько прутов арматуры с заходом на стену в 500 мм с каждой стороны проема. Количество прутов арматуры должно быть не менее трех. Общее количество расчитывается в зависимости от толщины стены из рассчета один пруток на каждые 130 мм толщины. Концы арматуры анкеруют при кладке – загибают вверх крюком. В проеме делают опалубку, в которую заливают раствор и утапливают в него стержни. На эту арматуру устанавливаются пеноблоки, которые склеиваются между собой.
  5. Деревянные. Могут использоваться деревянные балки, параметры которых рассчитываются в зависимости от нагрузки.

Особенности устройства проемов

Решение, какие перемычки для стен из пеноблоков использовать при строительстве нужно принимать в зависимости от того, какой проем необходимо перекрыть. Кроме расчетной нагрузки и глубины опирания балки на ограждающую конструкцию,необходимо учесть расстояние между двумя соседними проемами в несущих и самонесущих стенах. Если простенок между проемами получается меньше 600 мм, то в простенке нужно установить опорные столбы из стандартных железобетонных изделий или металлические. Сечение столбов подбирается в зависимости от расчётной нагрузки.

Не стоит пренебрегать устройством перемычек. Их использование предохранит стены при усадке здания, а также других нагрузках от растрескивания.

Подбираем перемычки в кирпичных перегородках – примеры расчета

Исходные данные для расчета можно посмотреть в статье «Как подобрать перемычки в частном доме — примеры расчета».

Проем №1.

Подбираем перемычку для проема 0,8 м в кирпичной перегородке толщиной 120 мм.

Это самая простая часть нашей задачи – перемычки в перегородках. В принципе, их можно не рассчитывать, а просто подбирать по ширине проема. Но задача поставлена – считать будем.

Весь расчет для удобства сведен в таблицу.










Ширина проема

0,8 м

Толщина стены

0,12 м

Предварительно подбираем перемычку (таблицы 1 и 5 серии 1.038.1-1, вып. 1), исходя из размеров проема и минимальной глубины опирания (предполагая ее для начала равной 0,1 м)

0,8+2*0,1=1,0м – минимальная длина перемычки (предварительно), т. е. нам подходит перемычка 1ПБ10-1 (сечение 0,12х0,065 м, масса 20 кг, минимальная глубина опирания 0,1 м, длина 1,03 м, допустимая расчетная нагрузка 100 кг/м, расчетный пролет 0,93 м)

Высота кладки над пермычкой

3,3-2,1-0,065=1,135 м

Высота кладки, нагрузка от которой учитывается (равна 1/3 пролета – при кладке в летних условиях, согласно п. 6.47 СНиП «Каменные и армокаменные конструкции»)

0,93/3=0,31 м

Расчетная нагрузка на погонный метр перемычки с учетом ее собственного веса (здесь 1,1 – коэффициент надежности по нагрузке; 1800 кг/м3 – объемный вес кладки)

1,1*0,12*0,31*1800 + 1,1*20/1,03 = 95 кг/м < 100 кг/м

Окончательно принимаем

1ПБ10-1

Обратите внимание: если бы кладка выполнялась в зимних условиях, эта перемычка уже не пройдет по расчету – не хватит несущей способности, т. к. нагрузку нужно брать не от 1/3 пролета, а от целого пролета перемычки (п. 6.47 СНиП «Каменные и армокаменные конструкции»).

Данные по перемычкам подбираем из таблиц 1 и 5 выпуска 1 серии 1.038.1-1

Проем №2.

Подбираем перемычку для проема 0,9 м в кирпичной перегородке толщиной 120 мм.

По сути, это повторение и закрепление расчета перемычки в перегородке, только проем на 100 мм шире, чем в первом случае.

Смотрим таблицу.








Ширина проема

0,9 м

Толщина стены

0,12 м

Предварительно подбираем перемычку (таблицы 1 и 5 серии 1.038.1-1, вып. 1), исходя из размеров проема и минимальной глубины опирания (предполагая ее для начала равной 0,1 м)

0,9+2*0,1=1,1м – минимальная длина перемычки (предварительно), т. е. нам подходит перемычка 1ПБ13-1 (сечение 0,12х0,065 м, масса 25 кг, минимальная глубина опирания 0,1 м, длина 1,29 м, допустимая расчетная нагрузка 150 кг/м, расчетный пролет 1,19 м)

Высота кладки над пермычкой

3,3-2,1-0,065=1,135 м

Высота кладки, нагрузка от которой учитывается (равна 1/3 пролета – при кладке в летних условиях, согласно п. 6.47 СНиП «Каменные и армокаменные конструкции»)

1,19/3=0,4 м

Расчетная нагрузка на погонный метр перемычки с учетом ее собственного веса (здесь 1,1 – коэффициент надежности по нагрузке; 1800 кг/м3 – объемный вес кладки)

1,1*0,12*0,4*1800 + 1,1*25/1,29 = 117 кг/м

Окончательно принимаем

1ПБ13-1

Снова обратите внимание на то, что данная перемычка подходит лишь для кладки в летних условиях (п. 6.47 СНиП «Каменные и армокаменные конструкции»).

Проем №3.

Подбираем перемычку для проема 1,2 м в кирпичной перегородке толщиной 120 мм.



Ширина проема

1,2 м

Толщина стены

0,12 м

Предварительно подбираем перемычку (таблицы 1 и 5 серии 1.038.1-1, вып. 1), исходя из размеров проема и минимальной глубины опирания (предполагая ее для начала равной 0,1 м)

СП 339.1325800.2017 Конструкции из ячеистых бетонов. Правила проектирования

СП 339.1325800.2017

ОКС 91.100. 30

Дата введения 2018-05-15

Предисловие

Сведения о своде правил

1 ИСПОЛНИТЕЛЬ — АО «НИЦ «Строительство» — Научно-исследовательский, проектно-конструкторский и технологический институт бетона и железобетона (НИИЖБ) им.А.А.Гвоздева

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПОДГОТОВЛЕН к утверждению Департаментом градостроительной деятельности и архитектуры Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России)

4 УТВЕРЖДЕН приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 14 ноября 2017 г. N 1532/пр и введен в действие с 15 мая 2018 г.

5 ЗАРЕГИСТРИРОВАН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)

6 ВВЕДЕН ВПЕРВЫЕ

В случае пересмотра (замены) или отмены настоящего свода правил соответствующее уведомление будет опубликовано в установленном порядке. Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте разработчика (Минстрой России) в сети Интернет

Введение

Настоящий свод правил разработан в соответствии с Федеральным законом от 30 декабря 2009 г. N 384-Ф3 «Технический регламент о безопасности зданий и сооружений», Федеральным законом от 13 июля 2015 г. N 261-ФЗ «Об энергосбережении и повышении энергетической эффективности»*, Федеральным законом от 22 июля 2008 г. N 123-Ф3 «Технический регламент о требованиях пожарной безопасности».
________________
* Вероятно, ошибка оригинала. Следует читать: Федеральным законом от 23.11.2009 г. N 261-ФЗ «Об энергосбережении и повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации». — Примечание изготовителя базы данных.

Свод правил выполнен авторским коллективом НИИЖБ им.А.А.Гвоздева института АО «НИЦ «Строительство» (руководитель работы — д-р техн. наук В.Ф.Степанова, д-р техн. наук А.Н.Давидюк, кандидаты техн. наук В.И.Савин, В.Н.Строцкий, инж. С.Г.Зимин) при участии Национальной Ассоциации Производителей Автоклавного Газобетона (НААГ) (канд. техн. наук Г.И.Гринфельд), ОАО «Бонолит-Строительные решения» (канд. техн. наук А.А.Шеболдасов), Березовского завода ООО ПСО «Теплит» (канд. техн. наук А.А.Вишневский).

1 Область применения

Настоящий свод правил распространяется на проектирование бетонных и железобетонных изделий из ячеистых бетонов заводского изготовления, а также на проектирование армированных монолитных конструкций, предназначенных для жилых, общественных, производственных и сельскохозяйственных зданий с сухим, нормальным и влажностным режимами эксплуатации при неагрессивной среде.

Требования настоящего свода правил не распространяются на предварительно напряженные однослойные конструкции (панели, перекрытия, покрытия), на панели специального назначения (вентиляционные, электропанели, дымоходы и др. ), а также на проектирование зданий и сооружений, подверженных динамическим нагрузкам, возводимых на подрабатываемых территориях, вечномерзлых грунтах, в сейсмоопасных районах, а также мостов и тоннелей, гидротехнических сооружений, в конструкциях, к которым предъявляются требования по водонепроницаемости.

2 Нормативные ссылки

2.1 В настоящем своде правил использованы ссылки на следующие нормативные документы:

ГОСТ 5781-82 Сталь горячекатаная для армирования железобетонных конструкций. Технические условия

ГОСТ 5802-86 Растворы строительные. Методы испытаний

ГОСТ 6727-80 Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия

ГОСТ 10180-2012 Бетоны. Методы определения прочности по контрольным образцам

ГОСТ 10884-94 Сталь арматурная термомеханически упрочненная для железобетонных конструкций. Технические условия

ГОСТ 10922-2012 Арматурные и закладные изделия, их сварные, вязаные и механические соединения для железобетонных конструкций. Общие технические условия

ГОСТ 11118-2009 Панели из автоклавных ячеистых бетонов для наружных стен зданий. Технические условия

ГОСТ 12504-80 Панели стеновые внутренние бетонные и железобетонные для жилых и общественных зданий. Общие технические условия

ГОСТ 13015-2012 Изделия бетонные и железобетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения

ГОСТ 18105-2010 Бетоны. Правила контроля и оценки прочности

ГОСТ 19010-82 Блоки стеновые бетонные и железобетонные для зданий. Общие технические условия

ГОСТ 19570-74 Панели из автоклавных ячеистых бетонов для внутренних несущих стен, перегородок и перекрытий жилых и общественных зданий. Технические требования (в части перекрытий)

ГОСТ 21520-89 Блоки из ячеистых бетонов стеновые мелкие. Технические условия

ГОСТ 23279-2012 Сетки арматурные сварные для железобетонных конструкций и изделий. Общие технические условия

ГОСТ 25485-89 Бетоны ячеистые. Технические условия

ГОСТ 27005-2014 Бетоны легкие и ячеистые. Правила контроля и оценки средней плотности

ГОСТ 27751-2014 Надежность строительных конструкций и оснований. Основные положения

ГОСТ 31359-2007 Бетоны ячеистые автоклавного твердения. Технические условия

ГОСТ 31360-2007 Изделия стеновые неармированные из ячеистого бетона автоклавного твердения. Технические условия

ГОСТ 31938-2012 Арматура полимерная композитная для армирования бетонных конструкций. Технические условия

СП 15.13330.2012 «СНиП II-22-81* Каменные и армокаменные конструкции» (с изменениями N 1, N 2)

СП 20.13330.2016 «СНиП 2.01.07-85* Нагрузки и воздействия»

СП 22.13330.2016 «СНиП 2.02.01-83* Основания зданий и сооружений»

СП 28.13330.2017 «СНиП 2.03.11-85 Защита строительных конструкций от коррозии»

СП 50.13330.2012 «СНиП 23-02-2003 Тепловая защита зданий»

СП 54.13330.2016 «СНиП 31-01-2003 Здания жилые многоквартирные»

СП 63. 13330.2012 «СНиП 52-01-2003 Бетонные и железобетонные конструкции» (с изменениями N 1, N 2, N 3)

СП 70.13330.2012 «СНиП 3.03.01-87 Несущие и ограждающие конструкции» (с изменениями N 1, N 3)

СП 112.13330.2011 «СНиП 21-01-97* Пожарная безопасность зданий и с

Блог :: Строительство :: Надпроемные перемычки

При возведении стен зданий, одним из самых серьезных вопросов является устройство дверных и оконных проемов, и в первую очередь, перекрытие их надежными надпроемными перемычками. Проемы нарушают монолитность стен и поэтому перемычки должны не только очерчивать проем сверху и выдерживать нагрузки кирпича или блоков над проемом, но и повышать монолитность стен над проемами.

Современная строительная индустрия предлагает большое количество перемычек в виде балок из железобетона, газобетона, других материалов, которые изготавливаются по различным технологиям, имеют различные линейные размеры и разный уровень сопротивляемости на прогиб. Поэтому выбор и установка перемычек требует точного расчета устойчивости участков стен, на которые ложится перемычка, к нагрузкам и прогиба перемычки под давлением надпроемных рядов кладки.

Установка перемычек с соблюдением всех технических требований позволит укрепить стены и продолжать сплошную кладку кирпича или блоков до проектного уровня. Кроме того, правильно выбранные и профессионально поставленные перемычки выдержат нагрузки материалов перекрытий, оказывающих наиболее опасное давление в проемах.

Мнение профессионалов: Ненадежный материал, перекрывающий проемы, по своей структуре отличающийся от стеновых материалов, разрушает монолитность стен, снижает сопротивляемость всей конструкции вертикальным нагрузкам и может создавать мостики холода.
Как перекрыть проем своими руками

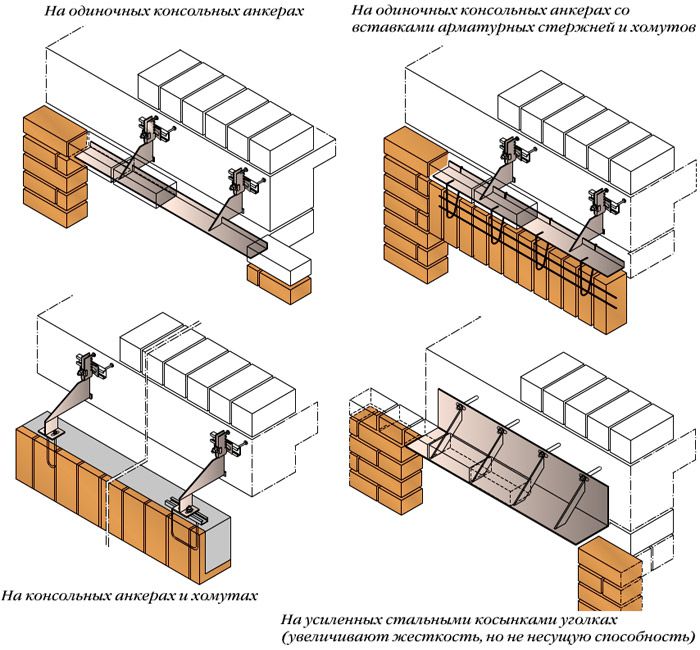

При строительстве дома с фасадом из облицовочного кирпича или из блоков с декоративной лицевой стороной, перемычки из железобетона будут портить внешний вид фасада, и диссонировать с экстерьером постройки. А если учесть, что у бетона самые низкие характеристики теплопроводности, в этих местах образуются мощные мостики холода. Чтобы не допускать таких ситуаций строители разработали и применяют различные способы устройства перекрытий над проемами без использования элементов заводского изготовления, многие из них доказали свою эффективность и устойчивость к многолетним нагрузкам. Но застройщики должны помнить, что при строительстве многоэтажных капитальных построек из кирпича, газобетонных или пенобетонных блоков такая самодельная конструкция перемычек на наружных стенах, будет подвергаться воздействию атмосферных осадков, ветровым нагрузкам и механическому давлению надпроемной кладки стен. Поэтому в этих ситуациях намного надежней газобетонные монолитные изделия заводского производства, так как они производятся по ГОСТу или документам ТУ с армированием арматурным каркасом марки А400-500.

Перекрытие проема кирпичной кладкой

У стен домов из кирпича, за счет перевязки рядов кладки, появляются самонесущие характеристики, поэтому, перемычки нагрузку несут только месяц, до полного становления раствора. В дальнейшем нагрузка на них снижается, почти полностью, а полезными они бывают, если начинаются нештатные подвижки фундамента и стен.

Перемычки фасадов из декоративного облицовочного кирпича выкладываются по временной деревянной подпорной конструкции, устанавливаемой горизонтально по верхнему обрезу проема. При выкладывании первого ряда кирпича над проемом по опорной конструкции, в раствор между кирпичами вставляются проволочные хомутики, выступающие на 10 мм над уровнем ряда. Через эти петли пропускается круглая арматура диаметром 10 мм, которая выходит на кладку стен по обе стороны от проема, с напуском в 20-25 см. На кирпич, выкладываемый плашмя, приходится по два таких арматурных прутка, а кладка с армированием поднимается на 4-5 рядов.

Устройство перемычек из других материалов

В частном домостроении умельцы-строители перекрывают проемы внутренних не нагружаемых стен перемычками из дерева, а для проемов несущих наружных стен используют широкие горячекатаные металлические угольники или швеллера. Перемычки из металла разного профиля, выдерживают большие нагрузки, но полное различие технических и эксплуатационных характеристик с традиционными стеновыми материалами, отрицательно сказывается на монолитности стен.

При перекрытии широких проемов, ни надпроемная кирпичная кладка с армированием, ни самодельные перемычки из пескобетона не подходят, могут разрушиться или прогнуться под собственной тяжестью. В целях снижения затрат на строительство, такие технологии можно использовать в малоэтажном строительстве для не широких проемов окон и дверей, но надо помнить, что пескобетонные перемычки потребуют дополнительных расходов на утепление.

Профессиональные строители отливают перемычки в опалубку над проемами внутренних перегородок, а при строительстве наружных капитальных стен, негативно относятся к такой рискованной экономии, которая не вписывается в требования СНиПов. Они предпочитают изделия, изготовленные на заводах железобетонных изделий по ГОСТ 948-84 или газобетонного монолита по нормативной документации ТУ.

При перекрытии широких проемов, ни надпроемная кирпичная кладка с армированием, ни самодельные перемычки из пескобетона не подходят, могут разрушиться или прогнуться под собственной тяжестью. В целях снижения затрат на строительство, такие технологии можно использовать в малоэтажном строительстве для не широких проемов окон и дверей, но надо помнить, что пескобетонные перемычки потребуют дополнительных расходов на утепление.

Профессиональные строители отливают перемычки в опалубку над проемами внутренних перегородок, а при строительстве наружных капитальных стен, негативно относятся к такой рискованной экономии, которая не вписывается в требования СНиПов. Они предпочитают изделия, изготовленные на заводах железобетонных изделий по ГОСТ 948-84 или газобетонного монолита по нормативной документации ТУ.

Перемычки заводского изготовления

Для формирования верхней части оконных или дверных проемов необходимо устанавливать надежные перемычки, которые будут способны выдерживать нагрузки выкладываемых выше стен и потолочных перекрытий. Значимость этого несущего элемента определяется определенным набором функций:

завершение формирования оконного и дверного проема, определяющее архитектурную форму окон и дверей.

усиление всей конструкции и восстановление цельности стены над проемом;

создание надежного основания для продолжения возведения стен и монтажа потолочных перекрытий.

Всему вышеуказанному функционалу полностью соответствуют железобетонные перемычки, изготовляемые на заводах ЖБИ по ГОСТ 948-84, с большим разнообразием линейных размеров.

Линейные размеры перемычек определенные ГОСТом:

длина от 103 до 596 см;

высота от 12 до 44 см;

ширина от 14 до 38 см.

Для стены шириной 40 см достаточно одной перемычки с шириной 38 см.

Типы железобетонных балок, которые могут устанавливаться над проемами, строго регламентируются СНиПами.

Основой жесткости железобетонных перемычек является каркас из арматуры, благодаря которому они остаются самым долговечным и устойчивым к нагрузкам материалом. В официальную таблицу ЖБИ заводского изготовления включены перемычки серий 1.038 стандартного размера и 1.225 для проемов большой ширины.

Как правильно выбрать железобетонную перемычку

Будущее состояние стен, их долговечность, противостояние растрескиванию и разрушению, во многом зависит от правильно выбранных и установленных перемычек, а для этого необходимо:

1. Выбирать железобетонные перемычки с техническими параметрами, по которым они выдерживают нагрузку до 5 тонн без деформаций и прогибов.

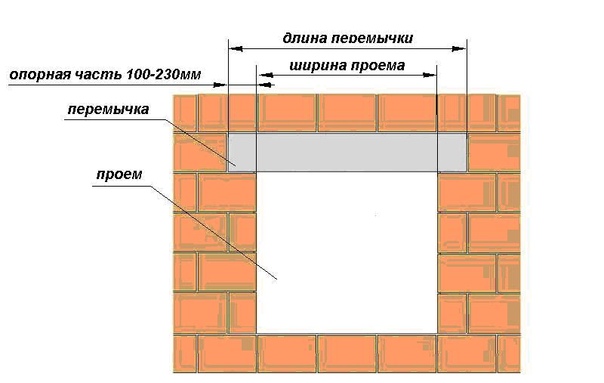

2. Длина перемычки должна быть достаточной для того, чтобы перекрыть проем и заходить в стены минимум на 25 см с каждой стороны.

3. Ширина этого изделия должна соответствовать ширине стен, в противном случае, рядом устанавливаются две перемычки или столько, сколько необходимо для проектной достаточности.

Железобетонные перемычки имеют очень высокие показатели теплопроводности и без серьезного утепления образуют мостики холода. Поэтому оправданно их применение только в промышленном строительстве зданий и для перекрытия широких проемов в индивидуальном домостроении.

Перемычки из пенобетона

Сейчас распространено малоэтажное строительство из газобетонных или пенобетонных блоков, называемых легкими бетонами. Проемы в стенах из таких блоков нежелательно перекрывать железобетонными перемычками, так как на монолитность стен отрицательно влияет несовместимость структур. Кроме того, для опоры массивных перемычек из железобетона на стены, необходимо отливать разгрузочные площадки из бетона.

Для перекрытия проемов в стенах пенобетонных домов, производители предлагают монолитные перемычки из газо- или пенобетона с арматурными каркасами внутри. Выбор изделий позволяет перекрывать проемы шириной до 1.2 метра. Очевидным достоинством этих перемычек можно назвать полную идентичность со стеновыми блоками, что увеличивает прочностные параметры стен и отличные теплоизоляционные характеристики. По технологическим и эксплуатационным характеристикам монолитные изделия из газобетона практически не уступают балкам ЖБИ, а по удобству работы с ними и теплоизоляционным свойствам стоят намного выше их.

После рассмотрения всех вариантов устройства перемычек над проемами, можно сделать определенные выводы, которые будут учитываться при разработке планов строительства загородного дома.

1. При строительстве зданий из кирпича или монолитного бетона, над проемами лучше всего устанавливать гостовские железобетонные перемычки, которые укрепят стены, станут надежным основанием для возведения стен следующего этажа, а при соблюдении технологий строительства, будут служить много лет.

2. Для перекрытия проемов в стенах из пенобетона идеально подходят монолитные пенобетонные перемычки или U-образные пеноблоки. Они надежны почти как железобетон, но их недостатком является достаточно высокая стоимость каждой отдельной единицы изделий. Этот недостаток компенсируется небольшим весом, простотой укладки, высочайшими теплоизоляционными характеристиками.

3. Одним из экономных вариантов устройства перемычек являются такие материалы как металлические швеллера, уголки с широкими стенками, деревянные брусы для проемов внутренних стен. Чаще всего эти перемычки используются для устройства перемычек малозначимых хозяйственных построек. Для строительства частных домов необходимо ставить над проемами монолитные перемычки из газобетона, которые надежно защитят стены от разрушения в любых экстремальных ситуациях.

4. Частные застройщик ради экономии многие работы выполняются своими руками, заливая перемычки из пескобетонной смеси в опалубку, установленную непосредственно над перекрытием. И хотя для жесткости конструкции, такая перемычка усиливается арматурным каркасом, она допустима только на внутренних перегородках, а на несущих наружных стенах эта самоделка грозит разрушением конструкций здания и большими расходами на восстановительные работы.

Подводя итог можно сказать, что надпроемная перемычка один из важнейших элементов в конструкции здания, поэтому требуется скрупулезный расчет всех параметров сопротивления нагрузкам и тщательный выбор изделия, подходящего для перекрытия проемов строго в соответствии с требованиями СНиПов.

Различия между блоками балок

и перемычками

Имя пользователя *

Электронное письмо*

Пароль*

Подтвердить Пароль*

Имя*

Фамилия*

Страна

Выберите страну … Аландские острова IslandsAfghanistanAlbaniaAlgeriaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelauBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Санкт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийского океана TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканского RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo (Браззавиль) Конго (Киншаса) Кук IslandsCosta RicaCroatiaCubaCuraÇaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный Территорий нг КонгВенгрияИсландияИндияИндонезияИранИракОстров МэнИзраильИталия Кот-д’ИвуарЯмайкаЯпонияДжерсиИорданияКазахстанКенияКирибатиКувейтКиргизияЛаосЛатвияЛебанЛезотоЛиберияЛибияоЛихтенштейнЛихтенштейнЛитва ЮжныйAR, ChinaMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorwayOmanPakistanPalestinian TerritoryPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalQatarRepublic из IrelandReunionRomaniaRussiaRwandaSão Tomé и PríncipeSaint BarthélemySaint HelenaSaint Китса и NevisSaint LuciaSaint Мартин (Голландская часть) Сен-Мартен (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Грузия / Sandwich ОстроваЮжная КореяЮжный СуданИспанияШри-ЛанкаСуданСуринамШпицберген и Ян-МайенСвазилендШвецияШвейцарияСирияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТурция ТуркменистанТуркс и Острова КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобритания (Великобритания) США (США) УругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЗападное СамоаЙеменЗамбияЗимбабве

Captcha *

Регистрируясь, вы соглашаетесь с Условиями использования и Политикой конфиденциальности.*

II Сопоставьте начала (1-5) предложений с их концами, используя группу (a-e)

1 Bricklayer is. .

2. Плотник. .

3. Столяр есть. .

4. Мейсон. .

5. Штукатур —

а) каменщик или каменотес.

б) мужчина, который устанавливает деревянные рамы, соединяет стыки.

в) ремесленник, занимающийся строительством и ремонтом кирпичной кладки.

г) ремесленник, который может быть штукатуром по волокну.

г). Мужчина, который занимается столярным делом.

III Ответьте на следующие вопросы:

1. Кого называют торговцем или мастером? 2. Чьи сделки изначально были такими же? 3. Чья работа лучше: плотники или столяры? 4. Какие работы выполняет штукатур?

IV Переведите на казахский или русский язык следующие предложения:

1.Каменщик выполняет кирпичную кладку. 2. Каменщик может исправить настенную и напольную плитку. 3. Плотник возводит деревянные рамы. 4. Столярные работы ведутся в столярном цехе. 5. Штукатур наносит последовательные слои штукатурки.

Урок 14

Виды застройки.

Типы зданий зависят от социальных функций и могут быть классифицированы в соответствии с ролью в сообществе. Типы зданий могут быть жилыми, учебными, офисными, производственными, рекреационными и др.Общие и необходимые условия: его пригодность для использования людьми в целом и его приспособляемость к конкретной человеческой деятельности; стабильность и постоянство его конструкции.

Говоря о жилищном строительстве, надо сказать, что жилые дома в основном строятся с учетом городских условий. Групповое жилье является домом для многих семей и одновременно является государственным и частным. На методы строительства или методы, с помощью которых строятся конструкции из определенных материалов, влияет не только доступность и характер материалов, но и общее технологическое развитие общества.

Тщательно продумайте и встроенное пространство квартиры. Существует значительная тенденция к использованию встроенной мебели. Комнаты должны быть эффективными и привлекательными. Необходимо определить размеры встроенных шкафов. Ящики и полки часто можно спрятать за стенами, освобождая ценное пространство на полу.

1. По тексту типы зданий зависят от

A) биохимические функции

B) экономичные функции

C) химические функции

D) социальные функции

E) функции управления

2.В тексте указано, что типы зданий классифицируются согласно

.

А) роль людей

B) роль общества

C) роль сообщества

D) роль дизайна

E) роль места

Не соответствует тексту.

A) подходит для использования людьми

B) его приспособляемость к конкретной деятельности человека

C) стабильность его структуры

D) постоянное его строение

E) условия не пригодны

4.Слово в строке 8 принадлежит к

А) материалы

Б) техника и методы строительства

C) символ

D) частный

E) общественный

5. Встроенная площадь квартиры должна быть

А) тщательно продумал

B) эффективный

C) визуально удовлетворительно

D) определено

E) не очень ценный

Урок 15

Контрольные работы

Тест

1.Великий сфинкс Гизы был …

а) высеченный в скале

б) Создано Имхотепом

в) из мрамора

г) из дерева

e) созданная царицей Хатшепут

2. У Большого Сфинкса приседающее тело льва и …

а) лицо человека

б) голова дракона

в) голова коровы

г) львиная голова

д) тело человека

3.Сфинкс олицетворяет …

а) божественная сила царя

б) Бог сильней

c) величие Римской империи

г) Средние века

д) доисторические времена

4. Акрополь означает …

а) верхний город

б) платформа

в) фасад

г) соперник

д) самоцвет

5. Парфенон был построен…

а) Иктин и Калликрат.

б) Имхотеп

в) анонимный архитектор

г) Гера

д) Афина

6. Парфенон был выставочным местом для большой статуи …

а) Афина

б) Гера

в) Мександр Великий

г) Имхотеп

д) Иктин

7. Эрехтейм также был предназначен для разных целей…

а) культы

б) архитекторы

в) города

г) платформа

д) верхний город

8. На крыльце Эрехтейна фигуры … вместо колонн.

а) кариатиды

б) атласы

в) сфинксы

г) рама

д) точность

9. В Пропилеях жесткие условности строительства колоннад были приспособлены к крутому подъему…

а) участок

б) корпус

в) этаж

г) дверь

e) сторона

10. Пропилеи находились … до Акрополя.

а) монументальные ворота

б) храм

в) подъезд

г) кариатиды

д) платформа

11. Акрополь — жемчужина … архитектуры, а) европейская

б) современная

в) мир

г) Египетская

д) Ланцет

12.Храм был спроектирован так, чтобы служить в качестве архитектурного каркаса статуи Афины.

а) изысканный

б) скалистый

в) глубокая

г) жесткий

д) рафинированный

13. Эрехтейм был построен а / ан … архитектором.

а) аноним

б) талантливые

в) известные

г) Иктин

д) Калликрат

14.Его кариатидное крыльцо украшено старинным … мотивом.

а) Восточная

б) монументальный

в) мир

г) слово

д) архитектурный

15. Акрополь … на невысоком скалистом холме.

а) стенд

б) стояла

в) стояла

г) стоят

д) стоит

16. Парфенон … Иктина и Калликрата

а) построен

б) построен

в) сборки

г) — это сборка

е) будет построено

17.Его кариатидное крыльцо украшено старинным восточным мотивом, который был использован ранее в

году.

а) появилось

б) вид

в) появился

г) фиг.

e) появилось

18. Пропилеи … Мнесикла.

а) разработан

б) разработан

в) разработан

г) спроектирован

д) конструкция

19. Ионный всегда был суетливее, чем…

а) дорический

б) Коринфский

в) тосканский

г) Классический

5

Урок 1/2


Дата: 24.12.2015; вид: 1377


архитектура | Определение, методы, типы и теория

Архитектура , искусство и техника проектирования и строительства, отличающиеся от навыков, связанных со строительством.Архитектурная практика используется как для выполнения практических, так и для выразительных требований и, таким образом, служит как утилитарным, так и эстетическим целям. Хотя эти два конца можно различить, их нельзя разделить, и относительный вес, придаваемый каждому, может широко варьироваться. Поскольку каждое общество — оседлое или кочевое — имеет пространственные отношения с миром природы и с другими обществами, структуры, которые они создают, многое раскрывают об окружающей их среде (включая климат и погоду), истории, церемониях и художественной чувствительности, а также многих аспектах. повседневной жизни.

Фостер и партнеры: Большой суд

Большой двор, разработанный Фостер и партнеры, 2000; в Британском музее в Лондоне.

© Ярно Гонсалес Зарраонандия / Shutterstock.com

Британская викторина

Архитектура и строительные материалы: факт или вымысел?

Бетон представляет собой смесь песка и стали? Висячие мосты на тросах? Проверьте свои знания архитектуры и строительных материалов в этой викторине.

Характеристики, которые отличают произведение архитектуры от других построенных конструкций: (1) пригодность произведения для использования людьми в целом и его адаптируемость к конкретной деятельности человека, (2) стабильность и постоянство конструкции объекта. и (3) передача опыта и идей через их форму. Все эти условия должны соблюдаться в архитектуре. Второе является постоянным, тогда как первое и третье различаются по относительной значимости в зависимости от социальной функции зданий.Если функция в основном утилитарная, как на фабрике, коммуникация имеет меньшее значение. Если функция в основном выразительная, как в монументальной гробнице, полезность — второстепенная проблема. В некоторых зданиях, таких как церкви и ратуши, коммунальные услуги и коммуникации могут иметь одинаковое значение.

В данной статье рассматриваются в первую очередь формы, элементы, методы и теория архитектуры. По истории архитектуры в древности, см. разделы о Древней Греции и Риме в западной архитектуре; а также анатолийское искусство и архитектура; Арабское искусство и архитектура; Египетское искусство и архитектура; Иранское искусство и архитектура; Месопотамское искусство и архитектура; и сиро-палестинское искусство и архитектура.Более поздние исторические и региональные трактовки архитектуры: см. Африканская архитектура; Китайская архитектура; Японская архитектура; Корейская архитектура; Океаническое искусство и архитектура; Западная архитектура; Искусство Центральной Азии; Исламское искусство; Искусство Южной Азии; и искусство Юго-Восточной Азии. Для обсуждения места архитектуры и архитектурной теории в сфере искусства, см. эстетика. О родственных формах художественного выражения: см. город; дизайн интерьера; и городское планирование.

Использование

Типы архитектуры устанавливаются не архитекторами, а обществом в соответствии с потребностями его различных институтов. Общество ставит цели и поручает архитектору поиск средств их достижения. Этот раздел статьи посвящен архитектурной типологии, роли общества в определении видов архитектуры и планированию — роли архитектора в адаптации проектов к конкретным применениям и общим физическим потребностям людей.

Получите эксклюзивный доступ к контенту нашего 1768 First Edition с подпиской.
Подпишитесь сегодня

Текст A. Жилье —

1. Дома строятся из дерева, кирпича, камня и бетона. Многие дома построены из сборных блоков (сборных домов). Все детали таких домов производятся в промышленных масштабах на заводах и собираются на месте. Строительный процесс проходит под контролем мастеров и инженеров. Строение возводят каменщики, плотники, штукатуры, сантехники, маляры, слесари, стеклорезы и др.

2. При строительстве дома первым делом необходимо тщательно обследовать участок и исследовать почву, чтобы определить ее несущую способность. Далее размечаются строительные линии. После этого закладывается фундамент. Земляные работы выкапываются для фундамента, а затем следует фактическое строительство фундаментных стен ниже уровня земли. Затем фундаментные работы завершаются установкой анкерных подоконников. Это случай деревянного здания. В случае кирпичной конструкции можно сразу приступить к возведению стен.

3. Фундаменты должны предохранять пол и стены от контакта с почвой, действовать против воздействия мороза и препятствовать оседанию. Часть, от которой зависит устойчивость конструкции, — это каркас. Он несет на себе возложенные на него нагрузки. Для правильного и безопасного выполнения этой работы полы, стены, крыши и другие части конструкции должны быть правильно спроектированы, пропорциональны, разнесены и расположены.

4. Строительство стены заключается в укладке рядов кирпичей и их скреплении раствором.Инструмент, которым пользуется каменщик, называется мастерком. Стены сконструированы так, чтобы ограждать участки и выдерживать вес полов и крыш. Стены могут быть сплошными и пустотелыми. Их можно оштукатурить, затем оклеить обоями или покрасить. Главные инструменты штукатуры — шпатель и терка.

5. При изготовлении дверей или окон в стене над проемом обычно вставляют перемычку. Этажи разделены железобетонными плитами. Лестница ведет на верхние этажи.Лестница состоит из лестниц (ступеней). Когда мы поднимаемся или спускаемся со ступеньки на ступеньку, мы держимся за перила (поручни). Ступеньки между двумя площадками называются лестничным пролетом

.

6. Вся конструкция венчает крыша, которая покрывает здание и защищает его от воздействия погодных условий. Он связывает стены и придает прочности конструкции. Полная крыша состоит из покрытия, обшивки, стропил, прогонов и стропильных ферм. Покрытие — это внешнее или атмосферостойкое покрытие крыши.Чаще всего для покрытия используются черепица, шифер, плитка и железо. После завершения строительства дома необходимо будет сделать ряд подключений: канализационные и водопроводные трубы с кранами (кранами). Эта конкретная часть работ выполняется сантехниками, а электрические, газовые и другие подключения производятся электриками и т. Д.

4. Верны ли эти утверждения или нет? Если они ложны, скажите, почему. Используйте следующие фразы:

Я не могу согласиться с этим утверждением, потому что

Напротив

Я думаю

На мой взгляд

1.Некоторые дома построены из дерева, кирпича, камня и бетона.

2. Конструкция возводится инженерами.

3. Осматривать почву участка не нужно.

4. Пол выдерживает возложенные на него нагрузки.

5. Стены могут быть только сплошными.

6. Лестница состоит из ступенек.

7. Вся конструкция венчается потолком.

8. После завершения строительства выполняется ряд подключений.

5. Изучите текст и ответьте на следующие вопросы:

1. Что является первым этапом строительства дома?

2. Разнесены ли линии застройки после этого?

3. Значит, фундамент закладывается?

4. Когда начинается собственно строительство фундаментных стен?

5. Предоставляем ли мы анкерные подоконники после завершения фундаментных работ?

6.Какое из зданий требует крепления подоконников?

7. Является ли часть, от которой зависит устойчивость конструкции, каркасом?

8. Несет ли он возложенные на него нагрузки?

9. Как мы называем инструменты, используемые каменщиком?

10. Назовите основные инструменты, которыми пользуется штукатур?

11. Как разделены этажи?

12. Для чего предназначена лестница?

13.Чем венчается вся конструкция?

14. Будет ли необходимость в нескольких подключениях после завершения строительства дома?

6. Закончите эти предложения:

1. Для того, чтобы построить дом, необходимо тщательно … осмотреть участок и исследовать почву, чтобы ….

2. При разбивке линий застройки ….

3. Закончены фундаментные работы предоставлением….

4. Фундаменты защищают полы и стены от ….

5. Устойчивость конструкции зависит от ….

6. Дизайнер решает, как … должны располагаться и располагаться.


:

  1. Текст 2. Жилье в Великобритании


Разбиение на разделы — ArchWiki

Из Википедии:

Разделение диска или разделение диска — это создание одной или нескольких областей на вторичном хранилище, так что каждой областью можно управлять отдельно.

Весь диск может быть выделен в один или несколько разделов для таких случаев, как двойная загрузка, поддержка раздела подкачки или для логического разделения данных, таких как аудио- и видеофайлы. Схема разделения хранится в таблице разделов, такой как основная загрузочная запись (MBR) или таблица разделов GUID (GPT).

Таблицы разделов создаются и изменяются с помощью одного из многих инструментов разделения. Инструменты, доступные для Arch Linux, перечислены в разделе # Инструменты разделения.

Разделы обычно содержат непосредственно файловую систему, что достигается созданием файловой системы (также известного как форматирование) раздела. В качестве альтернативы, разделы могут содержать LVM, шифрование блочных устройств или RAID, которые в конечном итоге предоставляют файлы устройств, на которых может быть размещена файловая система (или устройства могут быть сгруппированы дальше).

Любое блочное устройство (например, диск, раздел, устройство LUKS, логический том LVM или массив RAID), которое непосредственно содержит монтируемую файловую систему, называется томом.

Таблица перегородок

Существует два основных типа таблиц разделов. Они описаны ниже в разделах #Master Boot Record (MBR) и #GUID Partition Table (GPT) вместе с обсуждением того, как выбрать между ними. Третья, менее распространенная альтернатива — использование диска без разделов, который также обсуждается.

Используйте инструмент разметки для просмотра таблицы разделов блочного устройства.

Совет: Запустите parted / dev / sdX print или fdisk -l / dev / sdX , где / dev / sdX — блочное устройство, такое как / dev / sda для диск SATA, / dev / nvme0n1 для диска NVMe или / dev / mmcblk0 диск eMMC.См. Файл устройства # Имена блочных устройств для получения дополнительной информации об именовании блочных устройств.

Основная загрузочная запись

Основная загрузочная запись (MBR) — это первые 512 байтов запоминающего устройства. Он содержит загрузчик операционной системы и таблицу разделов устройства хранения. Он играет важную роль в процессе загрузки в системах BIOS. См. Википедию: Основная загрузочная запись # Разделение диска для получения информации о структуре MBR.

Примечание:

  • MBR не находится в разделе; он расположен в первом секторе устройства (физическое смещение 0), предшествующем первому разделу.
  • Загрузочный сектор на устройстве без разделов или в отдельном разделе называется загрузочной записью тома (VBR).
Основная загрузочная запись (код начальной загрузки)

Первые 440 байтов MBR — это область кода начальной загрузки . В системах BIOS он обычно содержит первый этап загрузчика. Код начальной загрузки можно создать резервную копию, восстановить из резервной копии или стереть с помощью dd.

Основная загрузочная запись (таблица разделов)

В таблице разделов MBR (также известной как таблица разделов DOS или MS-DOS) есть 3 типа разделов:

Первичные разделы могут быть загрузочными, их количество ограничено четырьмя разделами на диск или том RAID.Если для таблицы разделов MBR требуется более четырех разделов, то один из основных разделов должен быть заменен расширенным разделом , содержащим в нем логических разделов .

Расширенные разделы можно рассматривать как контейнеры для логических разделов. На жестком диске может быть не более одного расширенного раздела. Расширенный раздел также считается основным разделом, поэтому, если на диске есть расширенный раздел, возможны только три дополнительных основных раздела (т.е. три основных раздела и один расширенный раздел). Количество логических разделов, находящихся в расширенном разделе, не ограничено. Для системы с двойной загрузкой с Windows потребуется, чтобы Windows располагалась в основном разделе.

Обычная схема нумерации заключается в создании основных разделов с sda1 по sda3 , за которыми следует расширенный раздел sda4 . Логические разделы на sda4 имеют номера sda5 , sda6 и т. Д.

Совет: При разбиении MBR-диска на разделы оставьте не менее 33 512-байтовых секторов (16,5 КиБ) свободного неразделенного пространства в конце диска на случай, если вы когда-нибудь решите преобразовать его в GPT. Пространство потребуется для резервного заголовка GPT.

Таблица разделов GUID

Таблица разделов GUID (GPT) — это схема разделения, которая является частью спецификации Unified Extensible Firmware Interface; он использует глобальные уникальные идентификаторы (GUID) или UUID в мире Linux для определения разделов и типов разделов.Он разработан, чтобы заменить метод разделения основной загрузочной записи.

В начале диска с таблицей разделов GUID находится защитная главная загрузочная запись (PMBR) для защиты от программ, не поддерживающих GPT. Эта защитная MBR, как и обычная MBR, имеет область кода начальной загрузки, которая может использоваться для загрузки BIOS / GPT с загрузчиками, которые ее поддерживают.

Выбор между GPT и MBR

GUID Partition Table (GPT) — это альтернативный современный стиль разделения; он предназначен для замены старой системы основной загрузочной записи (MBR).GPT имеет несколько преимуществ перед MBR, у которого есть особенности, относящиеся ко временам MS-DOS. Благодаря последним изменениям в инструментах форматирования, также легко добиться хорошей надежности и производительности для GPT или MBR.

Примечание. Для загрузки GRUB с диска с GPT-разделами в системе на основе BIOS требуется загрузочный раздел BIOS.

Некоторые моменты, которые следует учитывать при выборе:

  • Для двойной загрузки с Windows (как 32-разрядной, так и 64-разрядной) с использованием устаревшего BIOS требуется схема MBR.
  • Для двойной загрузки 64-разрядной версии Windows с использованием режима UEFI вместо BIOS требуется схема GPT.
  • Если вы устанавливаете на старое оборудование, особенно на старые ноутбуки, подумайте о выборе MBR, потому что его BIOS может не поддерживать GPT (но см. Ниже, как это исправить).
  • Если вы разбиваете диск размером более 2 ТиБ, вам необходимо использовать GPT.
  • Рекомендуется всегда использовать GPT для загрузки UEFI, поскольку некоторые реализации UEFI не поддерживают загрузку в MBR в режиме UEFI.
  • Если ничего из вышеперечисленного не применимо, свободно выбирайте между GPT и MBR. Поскольку GPT более современный, в этом случае рекомендуется.

Некоторые преимущества GPT перед MBR:

  • Предоставляет уникальный GUID диска и уникальный GUID раздела (PARTUUID) для каждого раздела. Хороший независимый от файловой системы способ ссылки на разделы и диски.
  • Предоставляет независимое от файловой системы имя раздела (PARTLABEL).
  • Произвольное количество разделов — зависит от пространства, выделенного для таблицы разделов — Нет необходимости в расширенных и логических разделах.По умолчанию таблица GPT содержит место для определения 128 разделов. Однако, если вы хотите определить больше разделов, вы можете выделить больше места для таблицы разделов (в настоящее время известно, что только gdisk поддерживает эту функцию).
  • Использует 64-битный LBA для хранения номеров секторов — максимальный размер адресуемого диска составляет 2 ЗиБ. MBR ограничивается адресацией 2 ТиБ пространства на диск. [1]
  • Сохраняет заголовок резервной копии и таблицу разделов в конце диска, что помогает при восстановлении в случае повреждения основных.
  • Контрольные суммы CRC32 для обнаружения ошибок и повреждения заголовка и таблицы разделов.

Раздел инструментов #Partitioning содержит таблицу с указанием доступных инструментов для создания и изменения таблиц GPT и MBR.

Диск без разделов

Эту статью или раздел необходимо расширить.

Причина: Объясните, когда можно использовать диск без разделов (например, в виртуальных машинах), а когда нет и почему. (Обсудить в Talk: Partitioning #)

Диск без разделов a.k.a. superfloppy относится к запоминающему устройству без таблицы разделов, имеющему одну файловую систему, занимающую все запоминающее устройство. Загрузочный сектор на устройстве без разделов называется загрузочной записью тома (VBR).

Btrfs разметка

Btrfs может занимать все устройство хранения данных и заменять схемы разделения MBR или GPT. Подробности см. В инструкциях к диску Btrfs # Partitionless Btrfs.

Схема перегородки

Эту статью или раздел необходимо расширить.

Причина: Ввести LVM, mdadm, dm-crypt и т. Д. Их можно было бы разместить в новом подразделе вместе с информацией о подтомах Btrfs. (Обсудить в Talk: Partitioning #)

Нет строгих правил для разбиения жесткого диска на разделы, хотя можно следовать общим инструкциям, приведенным ниже. Схема разделения диска определяется различными проблемами, такими как желаемая гибкость, скорость, безопасность, а также ограничения, накладываемые доступным дисковым пространством. По сути, это личное предпочтение.Если вы хотите выполнить двойную загрузку Arch Linux и операционной системы Windows, см. Двойная загрузка с Windows.

Однокорневой раздел

Эта схема является самой простой и ее должно хватить для большинства случаев использования. Можно создать файл подкачки и при необходимости легко изменить его размер. Обычно имеет смысл начать с рассмотрения одного раздела /, а затем выделить другие в зависимости от конкретных вариантов использования, таких как RAID, шифрование, общий раздел мультимедиа и т. Д.

Дискретные перегородки

Эту статью или раздел необходимо расширить.

Разделение пути как раздела позволяет выбрать другую файловую систему и параметры монтирования. В некоторых случаях, например, в разделе мультимедиа, они также могут использоваться совместно операционными системами.

Ниже приведены несколько примеров макетов, которые можно использовать при разбиении на разделы, а в следующих подразделах подробно описаны некоторые из каталогов, которые можно разместить в отдельном разделе, а затем смонтировать в точках монтирования под /. См. Файловую иерархию (7) для полного описания содержимого этих каталогов.

/

Корневой каталог — это верхняя часть иерархии, точка, где монтируется основная файловая система и от которой происходят все остальные файловые системы. Все файлы и каталоги появляются в корневом каталоге /, даже если они хранятся на разных физических устройствах. Содержимое корневой файловой системы должно быть адекватным для загрузки, восстановления, восстановления и / или восстановления системы. Следовательно, некоторые каталоги под / не могут быть кандидатами на отдельные разделы.

Раздел / или корневой раздел необходим, и это самый важный. Остальные перегородки можно заменить им.

Предупреждение: Каталоги, необходимые для загрузки (кроме / boot ). должен находиться в том же разделе, что и /, или быть смонтирован в раннем пользовательском пространстве с помощью initramfs. Эти важные каталоги: / etc и / usr [2].

/ традиционно содержит каталог / usr , который может значительно увеличиваться в зависимости от количества установленного программного обеспечения.15–20 ГиБ должно быть достаточно для большинства пользователей современных жестких дисков. Если вы планируете хранить здесь файл подкачки, вам может потребоваться больший размер раздела.

/ загрузка

Каталог / boot содержит образы ядра и виртуального диска, а также файл конфигурации загрузчика и этапы загрузчика. Он также хранит данные, которые используются до того, как ядро ​​начнет выполнять программы пользовательского пространства. / boot не требуется для нормальной работы системы, а только во время загрузки и обновления ядра (при регенерации исходного RAM-диска).

Примечание:

  • Отдельный раздел / boot требуется только в том случае, если ваш загрузчик не может получить доступ к каталогу / boot , который находится в /. Например, если загрузчик не поддерживает эту файловую систему или если ваш / находится на многослойном блочном устройстве (например, программный RAID, зашифрованный том или том LVM) и у загрузчика нет драйверов для него. См. Раздел Процесс загрузки Arch # Boot loader для получения дополнительной информации о требованиях и возможностях загрузчика.
  • При загрузке с использованием загрузчика UEFI, не имеющего драйверов для других файловых систем, рекомендуется смонтировать системный раздел EFI в / boot . См. Системный раздел EFI # Смонтируйте раздел для получения дополнительной информации.

Рекомендуемый размер для / boot составляет 200 МБ, если вы не используете системный раздел EFI как / boot , в этом случае рекомендуется не менее 260 МБ.

/ дом

Каталог / home содержит пользовательские файлы конфигурации, кеши, данные приложений и файлы мультимедиа.

Разделение / home позволяет переразметить / отдельно, но обратите внимание, что вы все равно можете переустановить Arch с / home нетронутым, даже если он не является отдельным — другие каталоги верхнего уровня просто должны быть удален, а затем можно запустить pacstrap.

Не следует совместно использовать домашние каталоги между пользователями в разных дистрибутивах, поскольку они используют несовместимые версии программного обеспечения и исправления. Вместо этого рассмотрите возможность совместного использования раздела мультимедиа или, по крайней мере, использования разных домашних каталогов в одном разделе / home .Размер этого раздела варьируется.

/ вар

В каталоге / var хранятся переменные данные, такие как каталоги и файлы спула, административные данные и данные журналов, кеш pacman и т. Д. Он используется, например, для кэширования и журналирования и, следовательно, часто читается или записывается. Хранение его в отдельном разделе позволяет избежать нехватки дискового пространства из-за неудачных журналов и т. Д.

Он существует для того, чтобы можно было смонтировать / usr как доступный только для чтения. Все, что исторически входило в / usr , что записывается во время работы системы (в отличие от установки и обслуживания программного обеспечения), должно находиться под / var .

Примечание: / var содержит много небольших файлов. Этот факт следует учитывать при выборе типа файловой системы, если используется отдельный раздел.

/ var будет содержать, среди прочих данных, кеш pacman. Сохранение этих пакетов полезно в случае, если обновление пакета вызывает нестабильность, требующую перехода на более старый заархивированный пакет. Кэш pacman будет увеличиваться по мере расширения и обновления системы, но его можно безопасно очистить, если пространство станет проблемой.8–12 ГиБ в настольной системе должно быть достаточно для / var , в зависимости от того, сколько программного обеспечения будет установлено.

/ данные

Можно рассмотреть возможность монтирования раздела «данных», чтобы покрыть различные файлы, которые будут доступны всем пользователям. Для этой цели также можно использовать раздел / home . Размер этого раздела варьируется.

Своп

Своп — это файл или раздел, который предоставляет дисковое пространство, используемое в качестве виртуальной памяти. Файлы подкачки и разделы подкачки одинаково эффективны, но файлы подкачки гораздо легче изменить размер по мере необходимости.Раздел подкачки может потенциально использоваться операционными системами, но не при использовании гибернации.

Исторически сложилось так, что общим правилом для размера раздела подкачки было выделение вдвое большего объема физической памяти. Поскольку компьютеры приобретают все больший объем памяти, это правило устарело. Например, для средних настольных компьютеров с объемом оперативной памяти до 512 МБ обычно достаточно правила 2 ×; если доступен достаточный объем ОЗУ (более 1024 МиБ), возможно, раздел подкачки будет меньше.

Для использования гибернации (также известной как приостановка на диске) рекомендуется создать раздел подкачки размером с ОЗУ. Хотя ядро ​​будет пытаться сжать образ приостановки на диск, чтобы он уместился в пространстве подкачки, нет гарантии, что это удастся, если используемое пространство подкачки значительно меньше ОЗУ. См. Раздел Управление питанием / Приостановка и переход в спящий режим # Гибернация для получения дополнительной информации.

Примеры макетов

Эту статью или раздел необходимо расширить.

В следующих примерах используется / dev / sda в качестве примера диска с / dev / sda1 в качестве первого раздела.Схема именования блочных устройств будет отличаться, если вы разбиваете диск NVMe (например, / dev / nvme0n1 с разделами, начинающимися с / dev / nvme0n1p1 ) или SD-карту или диск eMMC (например, / dev / mmcblk0 с разделами начиная с / dev / mmcblk0p1 ). См. Файл устройства # Блокировать имена устройств для получения дополнительной информации.

Примечание:

  • Загрузка UEFI не включает никакого «загрузочного» флага, загрузка зависит исключительно от загрузочных записей в NVRAM. Parted и его внешние интерфейсы используют флаг «загрузки» на GPT, чтобы указать, что раздел является системным разделом EFI.
  • Нет необходимости иметь все требуемые / желаемые разделы на одном диске или использовать один и тот же тип таблицы разделов для всех дисков.
Пример макета UEFI / GPT
Точка монтирования в установленной системе Раздел GUID типа раздела Атрибуты раздела Рекомендуемый размер
/ пыльник или / efi 1 / разработчик / sda1 C12A7328-F81F-11D2-BA4B-00A0C93EC93B : Системный раздел EFI 260 МБ
[SWAP] / разработчик / sda2 0657FD6D-A4AB-43C4-84E5-0933C84B4F4F : подкачка Linux Более 512 МБ
/ / разработчик / sda3 4F68BCE3-E8CD-4DB1-96E7-FBCAF984B709 : корень Linux x86-64 (/) Остатки в аппарате
Пример компоновки BIOS / MBR
Точка монтирования в установленной системе Раздел ID типа раздела Флаг загрузки Рекомендуемый размер
[SWAP] / разработчик / sda1 82 : подкачка Linux Нет Более 512 МБ
/ / разработчик / sda2 83 : Linux Да Остатки в аппарате
НЕТ Нераспределенная площадь 2 НЕТ НЕТ Не менее 16.5 КиБ в конце диска
Пример макета BIOS / GPT
Точка монтирования в установленной системе Раздел GUID типа раздела Атрибуты раздела Рекомендуемый размер
Нет / разработчик / sda1 21686148-6449-6E6F-744E-656564454649 : загрузочный раздел BIOS 3 1 МБ
[SWAP] / разработчик / sda2 0657FD6D-A4AB-43C4-84E5-0933C84B4F4F : подкачка Linux Более 512 МБ
/ / разработчик / sda3 4F68BCE3-E8CD-4DB1-96E7-FBCAF984B709 : корень Linux x86-64 (/) Остатки в аппарате
  1. ESP может быть смонтирован на / efi , если используемый загрузчик может получить доступ к файловой системе (и всему, что выше нее), в которой расположены ядра и образы initramfs.Подробности см. В разделе Системный раздел EFI # Типичные точки монтирования и предупреждение в процессе загрузки Arch # Загрузчик.
  2. Неразделенное пространство размером не менее 33 512-байтовых секторов (16,5 КиБ) в конце диска для преобразования в GPT в будущем. Пространство потребуется для резервного заголовка GPT. Рекомендация по сохранению неразмеченного пространства относится ко всем дискам с разделами MBR.
  3. Загрузочный раздел BIOS требуется только при использовании GRUB для загрузки BIOS с диска GPT.Раздел не имеет ничего общего с / boot , и его нельзя форматировать в файловой системе или монтировать.

Инструменты

Инструменты для перегородки

Следующие программы используются для создания и / или управления таблицами разделов и разделов устройства. Точные команды, которые будут использоваться, см. В связанных статьях.

Эта таблица поможет вам выбрать утилиту под свои нужды:

МБР GPT
Диалог fdisk
расстались
fdisk
gdisk
разделен
Псевдографика cfdisk cfdisk
cgdisk
Не интерактивный sfdisk
расстались
sfdisk
sgdisk
разделен
Графический GParted
gnome-disk-utility
partitionmanager
GParted
gnome-disk-utility
partitionmanager

Предупреждение: Для разделения устройств используйте инструмент разделения, совместимый с выбранным типом таблицы разделов.Несовместимые инструменты могут привести к уничтожению этой таблицы вместе с существующими разделами или данными.

fdisk

fdisk и связанные с ним утилиты описаны в статье о fdisk.

GPT fdisk

gdisk и связанные с ним утилиты описаны в статье о gdisk.

GNU, раздел

Эта группа инструментов описана в статье GNU Parted.

https://www.gnu.org/software/parted/parted.html || parted
  • Диски GNOME — Утилита управления дисками для GNOME.
https://wiki.gnome.org/Apps/Disks || gnome-disk-utility
  • GParted — редактор разделов GTK для графического управления разделами вашего диска.
https://gparted.sourceforge.io/ || gparted
  • KDE Partition Manager — служебная программа для KDE для управления дисковыми устройствами, разделами и файловыми системами.
https://kde.org/applications/system/org.kde.partitionmanager || partitionmanager

Резервное копирование

Восстановление

  • gpart — Утилита, которая угадывает содержимое разрушенной таблицы разделов MBR. Его использование объясняется на странице руководства gpart (8).
https://github.com/baruch/gpart || gpart
  • GPT fdisk — инструмент для создания разделов, который может восстановить основной заголовок GPT (расположенный в начале диска) из вторичного заголовка GPT (расположенный в конце диска) или наоборот.
https://www.rodsbooks.com/gdisk/ || gptfdisk
  • TestDisk — Утилита, которая поддерживает восстановление потерянных разделов как на MBR, так и на GPT.
https://www.cgsecurity.org/index.html?testdisk.html || testdisk

Выравнивание разделов

fdisk, gdisk и parted handle выравниваются автоматически. См. GNU Parted # Проверить выравнивание, если вы хотите проверить выравнивание после разбиения.

Для некоторых дисков Advanced Format может обеспечить более эффективное выравнивание.

Поддержка ядра GPT

Параметр CONFIG_EFI_PARTITION в конфигурации ядра включает поддержку GPT в ядре (несмотря на название, EFI PARTITION). Эта опция должна быть встроена в ядро, а не скомпилирована как загружаемый модуль. Эта опция необходима, даже если GPT-диски используются только для хранения данных, а не для загрузки. Эта опция включена по умолчанию во всех официально поддерживаемых ядрах Arch. В случае нестандартного ядра включите эту опцию, выполнив CONFIG_EFI_PARTITION = y .

Устранение неполадок

Обманом старого BIOS для загрузки с GPT

Некоторые старые BIOS (выпущенные до 2010 года) пытаются проанализировать загрузочный сектор и отказываются загружать его, если он не содержит загрузочного раздела MBR. Это проблема, если кто-то хочет использовать GPT на этом диске, потому что с точки зрения BIOS он содержит только один, незагрузочный раздел MBR типа ee (то есть защитный раздел MBR). Можно пометить защитную запись MBR как загрузочную с помощью команды fdisk -t mbr / dev / sda , и она будет работать в некоторых BIOS.Однако спецификация UEFI запрещает загрузочную запись защитного раздела MBR, и платы на основе UEFI заботятся об этом даже в устаревшем режиме загрузки. Итак, это имеет значение, если кто-то хочет создать USB-накопитель на основе GPT, который должен загружаться как на современных платах на основе UEFI, так и на старых BIOS, которые настаивают на поиске загрузочного раздела MBR. Эту проблему невозможно решить с помощью традиционных инструментов, таких как fdisk или gdisk, но можно создать фиктивную запись раздела MBR, подходящую для обоих типов BIOS, вручную в виде последовательности байтов.

Приведенная ниже команда перезапишет второй слот раздела MBR и добавит туда загрузочный раздел типа 0 (т. Е. Неиспользуемый), покрывающий только первый сектор устройства. Это не будет мешать GPT или первой записи раздела MBR, которая обычно содержит защитный раздел MBR.

 # printf '\ 200 \ 0 \ 0 \ 0 \ 0 \ 0 \ 0 \ 0 \ 0 \ 0 \ 0 \ 0 \ 001 \ 0 \ 0 \ 0' | dd of = / dev / sda bs = 1 seek = 462


Конечный результат будет выглядеть так:

 # fdisk -t mbr -l / dev / sda
 Диск / dev / sda: 232.9 ГиБ, 250059350016 байт, 488397168 секторов
Модель диска: ST3250820AS
Единицы: секторы размером 1 * 512 = 512 байт
Размер сектора (логический / физический): 512 байт / 512 байт
Размер ввода-вывода (минимальный / оптимальный): 512 байт / 512 байт
Тип метки диска: dos
Идентификатор диска: 0x00000000

Загрузка устройства Начало конечных секторов Размер Id Тип
/ dev / sda1 1 488397167 488397167 232,9 ГБ ee GPT
/ dev / sda2 * 0 0 1 512B 0 Пусто

Записи в таблице разделов расположены не в порядке дисков.

См. Также

Параллельная структура в письменной форме | Определение и примеры

В грамматике английского языка параллелизм (также называемый параллельной структурой или параллельным построением) — это повторение одной и той же грамматической формы в двух или более частях предложения.

Непараллельно Параллельный
Я люблю бегать трусцой, печь, рисовать и смотреть фильмы. Я люблю бегать трусцой, печь, рисовать и смотреть фильмы.

Я люблю бегать трусцой, печь, рисовать и смотреть фильмы.

Поддержание параллельной структуры помогает избежать грамматически неправильных предложений и улучшает ваш стиль письма. Хотя отсутствие параллелизма не всегда строго неверно, предложения с параллельной структурой легче читать и добавляют чувство баланса в ваше письмо.

Параллельное построение чаще всего используется в предложениях, содержащих элементы, которые появляются в серии или в паре. Он также применяется к заголовкам и наброскам в академическом письме.

Параллельная структура в серии

Используйте параллельное построение, когда элементы в серии имеют одинаковый уровень важности. Эти элементы обычно соединяются запятыми или точками с запятой вместе с и или или .

Параллельные слова

На уровне слова существительное должно быть сгруппировано с другими существительными, прилагательное — с другими прилагательными и т. Д.

Непараллельно Параллельный
Компания ищет дружелюбного, организованного, внимательного человека, который приедет на работу вовремя. Компания ищет кандидата, который будет дружелюбным, организованным, дотошным и пунктуальным.

Когда ряд состоит из глаголов, не смешивайте формы. Например, смешивание инфинитива (глагол, начинающийся с до ) с герундий (форма глагола, заканчивающаяся на -ing ) нарушает параллельную структуру.

Непараллельно Параллельный
Участники семинара узнали, как общаться, вести переговоры и работать вместе для достижения наиболее эффективного результата. Участники семинара научились общаться, вести переговоры и работать совместно для достижения наиболее эффективного результата.

Участники семинара узнали об общении, переговорах и совместной работе для достижения наиболее эффективного результата.

Параллельные фразы

Следует использовать параллельную структуру для уравновешивания ряда фраз с одинаковой грамматической структурой.

Например, избегайте смешивания именных фраз с глагольными.

Непараллельно Параллельный
Первоначальные испытания показали, что воздействие химического вещества вызывает проблемы с памятью, периодическое головокружение и сдерживает сон. Первоначальные испытания показали, что воздействие химического вещества вызывает проблемы с памятью, периодическое головокружение и бессонницу.

Как и в случае с серией глаголов, в серии глагольных фраз должны использоваться параллельные формы. Не смешивайте фразы на основе инфинитива с фразами на основе глаголов -ing .

Непараллельно Параллельный
Ее основные обязанности заключались в ответе на телефонные звонки, хранении записей и проведении опросов посетителей. Ее основные обязанности заключались в ответе на телефонные звонки, хранении записей и проведении опросов посетителей.

Параллельные статьи

Параллелизм также применим к ряду предложений в предложении.

Непараллельно Параллельный
В табеле успеваемости указано, что ученик часто разговаривает в классе, издевается над другими учениками и редко заканчивает домашнее задание. В табеле успеваемости указано, что ученик часто разговаривает в классе, издевается над другими учениками и редко завершает домашнее задание.

В табеле успеваемости указано, что ученик часто разговаривает в классе, издевается над другими учениками и редко завершает домашнее задание.

Списки после двоеточия

Список, следующий за двоеточием, всегда должен иметь параллельные элементы.

Непараллельно Параллельный
Основные экономисты объясняют рецессию несколькими ключевыми причинами: политикой дерегулирования, резким ростом процентных ставок, снижением производственных заказов и появлением пузырей активов. Традиционные экономисты связывают рецессию с несколькими ключевыми причинами: принятием политики дерегулирования, скачком процентных ставок, снижением производственных заказов и появлением пузырей активов.

Традиционные экономисты объясняют рецессию несколькими ключевыми причинами: политикой дерегулирования, высокими процентными ставками, низкими производственными заказами и пузырями активов.

Параллельная конструкция попарно

Используйте параллельное построение, когда предложение содержит пару связанных идей.

Пары могут быть связаны с помощью координирующих союзов, которые включают и , или , , но , или и , но .

Непараллельно Параллельный
Она планировала собрать данные с помощью онлайн-опроса или телефонных интервью. Она планировала собрать данные либо с помощью онлайн-опроса, либо с помощью телефонных интервью.

Она планировала собрать данные либо с помощью онлайн-опросов, либо с помощью телефонных интервью.

Используйте параллельную структуру, когда пара идей связана коррелятивным соединением, например, не только , но также , или… или , и ни… ни .

Непараллельно Параллельный
В его статье утверждается, что отличительное расхождение в стилях двух художников было сформировано не только их взаимным соперничеством, но и идиосинкразическими вкусами покровителей. В его статье утверждается, что отличительные различия в стилях двух художников были сформированы не только их взаимным соперничеством, но и идиосинкразическими вкусами покровителей.

То же правило применяется к парам, соединенным словом сравнения, например, вместо , вместо или как .

Непараллельно Параллельный
Он предпочитает вечера кино дома походам в шумный дом. Он предпочитает вечера кино дома шумным домашним вечеринкам.

Он предпочитает проводить вечера кино дома, чем ходить на шумные вечеринки.

Контуры и заголовки

Заголовки, разделяющие статью на разделы, должны быть параллельны. Точно так же параллельная структура должна применяться к элементам бумажных контуров.

Непараллельно Параллельный
  1. Происхождение гомеопатии
  2. Первичный прием
  3. Рост популярности в XIX веке
  4. Недавние исследования показывают отсутствие доказательств
  1. Происхождение гомеопатии
  2. Первичный прием
  3. Рост популярности в XIX веке
  4. Отсутствие доказательств в недавних исследованиях

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
