Делаем отмостку правильно — ТЕХНОНИКОЛЬ


Тренд на энергоэффективность в сегменте малоэтажного и промышленного строительства с каждым днем набирает обороты. Собственники загородного жилья больше не желают отапливать улицу, поэтому еще на этапе проектирования тщательно продумывают все детали строительства. Утепленная отмостка является неотъемлемой частью энергоэффективного коттеджа. Она защищает фундамент от разрушительного воздействия влаги, выводит изотерму холода за пределы фундамента, предохраняя конструкцию от действия сил морозного пучения.


Технология обустройства отмостки достаточно проста и понятна. Перед тем, как приступить к работам, следует определиться с типом будущей отмостки. Она бывает мягкой и жесткой, различается по типу финишного покрытия. В первом случае в качестве верхнего слоя используется гравий, газон, во втором – плитка, брусчатка.


На первом этапе важно определиться с глубиной и шириной отмостки. Они зависят от целого ряда параметров: типа строения, уровня грунтовых вод, типа грунтов.

Ширина отмостки


Чаще всего ширина отмостки равна ширине свеса крыши плюс 20 см. При пучинистых грунтах ширина отмостки должна соотносится с глубиной промерзания в регионе. Такая ширина позволяет уменьшить толщину утеплителя.

Глубина отмостки


Глубина отмостки также зависит от вида грунтов. При пучинистых грунтах (глинистые грунты, пылеватые супеси, суглинки и т.п.) рекомендуется делать выемку около 40 см, убирая плодородный слой и часть пучинистого грунта. На подготовленную по периметру траншею укладывают песчаную подушку, формируя уклон от дома в диапазоне 2-5%.


Песчаная подушка укладывается слоями по 5-10 см, при этом каждый слой следует тщательно увлажнить и протрамбовать.

Утеплитель


После того, как песчаное основание готово, наступает очередь утепления. В качестве утеплителя лучше всего подходят плиты экструзионного пенополистирола. Этот материал не боится влаги, имеет практически нулевое водопоглощение, выдерживает нагрузки и отлично сохраняет тепло.


Плиты утеплителя укладываются на песчаную подушку с соблюдением уклона от дома. Благодаря L-кромкам плиты XPS формируют непрерывный слой теплоизоляции без зазоров и мостиков холода.


Дополнительная фиксация плит утеплителя не требуется.


Следом за слоем теплоизоляции идет дренажный слой. Для эффективного отвода воды от дома поверх плит экструзионного пенополистирола и с заведением на цоколь около 10 см укладывается дренажная профилированная мембрана PLANTER Geo.


Мембрана, выполненная из полиэтилена высокой плотности, не пропускает воду, устойчива к прорастаниям корней, но самое важное – обеспечивает беспрепятственный отвод воды от фундамента. Поверхность мембраны состоит из выступов, к которым прикреплен слой термоскрепленного геотекстиля.


По каналам, образованным выступами, вода уходит и не задерживается возле фундамента. При этом геотекстиль выполняет функцию фильтра, пропуская только воду и задерживая частицы песка и грунта. Это особенно актуально при устройстве мягкой отмостки.


Отмостка, вымощенная плиткой, легко пропускает воду сквозь швы, вода постепенно вымывает песок из-под плитки, которая впоследствии проседает. Профилированная мембрана со слоем геотекстиля задерживает песок, пропуская только воду.


Рулоны мембраны раскатываются поверх плит XPS шипами вверх, укладку нужно производить с нахлестом 100-120 мм, это примерно 4 выступа. Нахлесты мембраны необходимо склеить самоклеящейся лентой PLANTERBAND, нахлесты геотекстиля также соединяются клейкой лентой.


К поверхности цоколя мембрана крепится механически при помощи пластиковых крепежей.


Завершает устройство отмостки финишный слой – гравий, газон, плитка или брусчатка. Отсыпка гравия производится непосредственно на мембрану. Перед укладкой рулонного газона устраивается грунтовый слой. Для укладки плитки либо брусчатки сверху мембраны следует сделать песчаное основание.


Устроенная по всем правилам отмостка прослужит не один десяток лет, сохранит фундамент от деформации и трещин, вызванных действием сил морозного пучения. К тому же утепленная отмостка надежно предохраняет дом от теплопотерь, экономя таким образом затраты на отопление.


Оригинал статьи опубликован на ресурсе https://mccstroy.ru/2018/05/29/delaem-otmostku-pravilno/

Утепленная отмостка дома – защищаем фундамент от влаги и мороза

Хорошо тому, кто построил свой дом на песчаном или супесчаном грунте или живет в тех местах, где не бывает морозов. Или там, где дожди умеренны, и уровень грунтовых вод нормально низкий.

А как быть тому, кто купил участок с пластичной глиной, или у кого на участке уровень грунтовых вод равен уровню самого грунта, вровень с плодородным слоем почвы?

Продавать участок и искать новый? А если человеку нравится это место, может вокруг пейзаж умиротворенный и птички поют?

Оставим сантименты и посмотрим, что на практике может сделать человек, чтобы уменьшить влияние влаги на основание его жилища.

В первую очередь, хозяин может сделать дренаж участка, понизив, таким образом, уровень грунтовых вод непосредственно около фундамента дома.

Во-вторых, хозяин может поднять уровень участка путем завоза грунта. Это позволит построить дом и постройки на насыпном грунте и поднимет все строения на участке над уровнем грунтовых вод.

И следующее, что можно сделать, чтобы защитить фундамент дома от лишней влаги, это обустройство правильной отмостки. Какой она должна быть, сейчас и рассмотрим.

Защита фундамента от влаги

Влага может воздействовать на фундамент из двух источников – из грунта (грунтовые воды) и из атмосферы (осадки в виде дождя и снега). Атмосферная влага попадает на грунт и становится верховодкой – водой в верхнем подпочвенном слое грунта.

Также верховодка образуется, когда снег весной на участке тает – и тоже может подтапливать и разрушать фундамент.

Как известно, стопроцентной защиты бетона от влаги не существует. Даже хваленый Пенетрекс и его клоны не могут на 100 процентов защитить бетон фундамента от воздействия влаги.

Это значит, что бороться с влагой следует «на дальних подступах», то есть защищать фундамент от поступления излишнего количества воды вообще.

Если говорить о грунтовых водах и верховодке, то здесь в дело вступает дренаж. О дренажных работах на участке есть отдельный материал на нашем сайте.

Если говорить об атмосферной влаге, то здесь защиту обеспечивает отмостка. Современная отмостка – это совсем не та жалкая юбка из бетона, которую пытаются представить таковой шабашники и бригадиры – самоназванные строители.

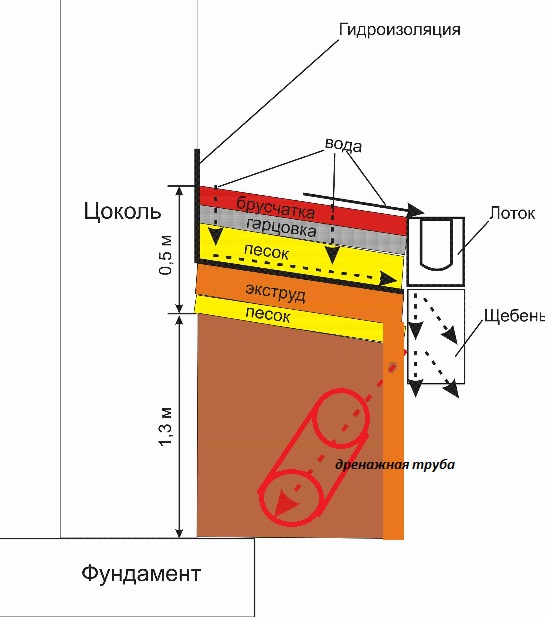

Современная отмостка – это сложный пирог из гидроизоляции, дренажа и утепления, который полностью предохраняет дом от морозных сил пучения и фундамент от разрушения грунтовыми водами.

Чтобы защитить фундамент от влаги, отмостка содержит слой ткани ПВХ большой плотности, который абсолютно водонепроницаем и не гниет в земле. Ширина этого слоя должна продолжаться от цоколя дома до дренажной канавы вокруг дома.

Вот такой вариант отмостки возможен для теплых регионов.

Например, если у вас от стен дома до канавы 3 метра, то ширина ПВХ слоя отмостки должна быть не менее 3 метров. Один край ПВХ слоя крепится к цоколю, а второй край свешивается в дренажную канаву.

Вся вода, которая стекает по стене дома или попадает на пространство между домом и дренажной канавой, стекает в дренажную канаву. С этой целью должен быть обеспечен небольшой уклон слоя ПВХ в сторону дренажной канавы.

Защита дома от морозного пучения

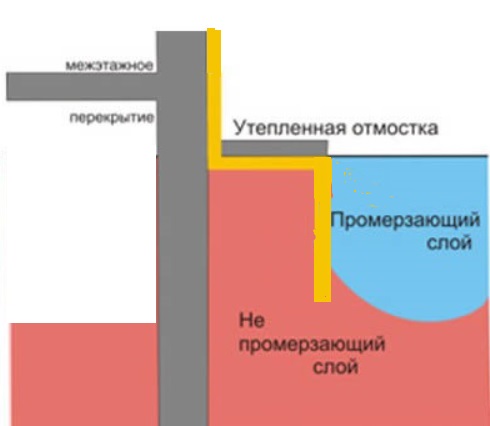

Чтобы защитить фундамент от подвижек грунта, если дом построен на пучинистых грунтах, отмостку следует утеплить.

Утепляют отмостку пеноплексом – это самый подходящий материал для утепления любых конструкций в грунте.

Ширина утепления отмостки пеноплексом должна быть не менее глубины промерзания. То есть, если в вашем регионе глубина промерзания грунта в зимний период 180 см, то ширина утепления отмостки должна быть не менее 180 см, а еще лучше – 200-220 см, так сказать, для гарантии.

В этом случае грунт под отмосткой не будет до конца промерзать во время зимнего сезона, а грунт под фундаментом вообще не будет промерзать. Это исключит морозное пучение под фундаментом как явление.

А такой вариант отмостки актуален для тех регионов, где зима холодная.

Конечно, грунт будет промерзать в других местах вашего участка. Ну так и пусть промерзает, никакого вреда яблоням или кустам смородины это не причинит. А фундамент бани, гаража или теплой веранды можно защитить при помощи утепленной отмостки точно таким же образом.

Пирог утепленной отмостки

Как выглядит утепленная отмостка – слой за слоем, давайте рассмотрим:

  1. Самый нижний слой – это основание отмостки из геотекстиля. Плодородный слой снимается полностью до коренного грунта. Если вы задумали делать утепленную отмостку для защиты фундамента, то у вас на участке, скорее всего, глина. Вот до нее и снимаем слой почвы. И укладываем геотекстиль.
  2. Следующий слой — насыпаем и трамбуем речной или карьерный песок – 10-15 см. Песок укладывается под небольшим уклоном в сторону дренажной канавы. Геотекстиль не даст смешаться песку и глине под ним.
  3. Следующий слой – слой пеноплекса. Толщина слоя зависит от средних температур зимой в вашем регионе. Для Подмосковья достаточно уложить 100 мм пеноплекса, для регионов Урала и Сибири – 150 мм.
  4. Следующий слой – ПВХ материал, который крепится к цоколю один концом, а вторым – спускается в дренажную канаву. Слой типа желоба в дренажной канаве из ПВХ формировать не надо – это самая распространенный ошибка при устройстве такой отмостки. Дренажная канава должна собирать влагу не только сверху, но и из-под ПВХ — не нужно ее изолировать.
  5. Следующий слой — слой песка, который будет распределять нагрузку по всей площади ПВХ и не даст ему порваться. Толщина слоя – 10-15 см.
  6. Следующий слой – слой геотекстиля, который будет отделять песок от верхнего слоя щебня.
  7. И, наконец, финишный слой – слой мелкого щебня или гранитного отсева, который прикрывает утепленную мягкую отмостку сверху и защищает ее от повреждений.

Можно вместо последнего слоя уложить тротуарную плитку или другое декоративное покрытие, не связанное жестко с основанием.

Так выглядит готовая утепленная мягкая отмостка с покрытием из щебня.

Почему не стоит заливать отмостку бетоном? Потому что даже утепленная отмостка с краю будет промерзать. Ее задача – защищать фундамент, и она с этой задачей справляется.

Но края отмостки промерзают, и если она будет из бетона, то края отмостки каждый год будут крошиться, и постепенно вся отмостка будет иметь весьма непрезентабельный вид.

Утепленная отмостка вокруг дома в Москве и МО

    КОМПЛЕКСНЫЙ ПОДХОД ЭТО

  • Профессиональные консультации по типу отмостки.
  • Применение сертифицированных материалов, отвечающих требованиям по госту, износостойкости и эстетике.
  • Контроль качества строительных работ на каждом этапе, фото, видео отчет при необходимости .
  • Устройство отмостки «под ключ» в соответствии с пожеланиями заказчика.
  • Уборка территории со складированием лишнего грунта на расстоянии до 10 м от парковки.
  • Фиксированная стоимость, которая включает материалы, основные и все дополнительные работы.

ДЛЯ ЧЕГО ТРЕБУЕТСЯ ЗАЛИВКА ОТМОСТКИ ВОКРУГ ДОМА?

  • В основном предназначение отмостки заключается в защите здания , фундамента  от воздействия  дождевых и талых вод.  предотвращает попадания воды в подвал , увеличивает срок основания дома .
  • Отмостка обеспечивает  надежную защиту грунта от размывания,  благоприятно влияет на ландшафтный дизайн, так как во круг здания  получается в каком-то роде дорожка, которую  можно выложить плиткой или просто залить бетоном.
  • Работы по устройству отмостки обязательно требуется проводить на пучинистых грунтах, так как в сезон холодов происходит перенасыщение почвы водой и ее вспучивание, за счет чего нагрузка на элементы здания становится неравномерной, что может привести к проседанию фундамента, трещинам на стенах и другим нежелательным повреждениям.

КАКИЕ ТРЕБОВАНИЯ К УСТРОЙСТВУ ОТМОСТКИ

При обустройстве можно выделять ряд особенностей и требований, предъявляемых к отмостке:

  • Срок службы отмостки , фундамента  строения. Существенно увеличит монтаж дренажной системы;
  • для плотного прилегания к фундаменту по всей глубине при копке траншеи необходимо сделать незначительный уклон;
  • Рекомендуемая  ширина отмостки  от 1 метра, что позволит без проблем перемещаться вокруг строения;
  • высоким сроком эксплуатации и повышенной прочностью отличаются отмостки  из железобетона;
  • необходим обязательный уклон – 10 мм на 1 м ширины.

Мы рекомендуем работы по устройству отмостки проводить одновременно с работами по монтажу дренажа и ливневой канализации.это сэкономит вам в перспективе время и деньги.

Стоит учитывать! Процесс устройства отмостки вокруг здания требует определенных навыков и инструмента, и
если нет опыта в этой сфере, то в целях экономии  времени и средств  лучше обратиться за помощью к специалистам.

Отмостка вокруг дома,цена работы под ключ.»Русский Забор».

Стоимость работ по устройству отмостки вокруг дома

Цена на отмостку вокруг дома зависит от материала из которого она строится, наличия утепления и отделки.

Отмостка вокруг дома,цена за квадратный метрЭтапы работ
Стоимость/цена работ без материалов
от 1600 руб/м2

1. Обмер, составление плана и обозначение границ будущей отмостки.
2. Выемка грунта 15 см. по рельефу под необходимый ноль.
3. Установка опалубки.
4. Засыпка песком, толщина слоя 10 см, утрамбовка виброплитой.

5. Засыпка щебнем, толщина слоя 10 см, утрамбовка виброплитой.
6. Армирование сеткой d-3 мм, ячейка 15х15 см.
7. Заливка бетоном 10 см. марка М-300.
8. Выравнивание и сглаживание поверхности отмостки.

9. Декорирование отмостки камнем, плиткой или другими материалами по выбору заказчика (рассчитывается отдельно).

Отмостка вокруг дома из бетона с материалами (песок,щебень,армирующая сетка ,цемент)
от 2600 руб/м2



Отмостка вокруг дома с тротуарной плиткой или брусчаткой под ключ   (стоимость плитки и брусчатки в цену не входит) от 3500 руб/м2





Зачем нужна отмостка вокруг дома

Отмостка вокруг дома призвана защищать фундамент здания от разрушительного воздействия поверхностных вод, которые образуются во время таяния снега, дождей и воды,которая просто капает с крыши.

Отмостка решает несколько важных задач:

  1. перекрывает доступ воды к фундаменту дома и защищает его от деформаций и преждевременного разрушения;
  2. позволяет сделать вокруг дома удобную пешеходную зон+у;
  3. может служить декоративным элементом дома и участка;
  4. утепленная отмостка препятствует промерзанию грунта и позволяет избежать повреждения фундамента дома во время весенней подвижки грунта при его оттаивании.

Нужно ли утеплять отмостку

Если ваш дом имеет заглубленный и хорошо утепленный фундамент, то в утеплении отмостки нет необходимости. Ваш фундамент отрезан от воды и грунта слоем экструдированного пеополистирола и гидроизоляцией, поэтому ему ничего не угрожает. Но, если в доме мелкозаглубленный фундамент, то в утеплении отмостки есть смысл. Она предотвратит резкое промерзание и оттаивание почвы, которое приводит к пучению грунта в межсезонье.

Утепление производится любым экструдированным пенополистиролом с плотностью не менее 35 кг/м3. Это может быть Пеноплэкс или Урса XPS.. Толщина утепляющего слоя не должна быть менее 50 мм. Экструзионные утеплители практически не впитывают влагу и выдерживат большие нагрузки на сжатие, что и обуславливает их применение при теплоизоляции заглубленных частей здания.

Деформационные швы в отмостке

Нужны ли деформационные швы в отмосте? — такой вопрос возникает у каждого владельца загородного дома перед ее устройством. Обычно деформационные швы устраиваются в неармированных отмостках, чтобы предупредить разрушение бетона при его расширении в теплое время года. В амированных отмостках нет необходимости устраивать деформационные швы.

От чего зависит срок службы отмостки

Срок службы отмостки дома зависит от вида отмостки, качества материалов и качества выполненных работ. Но самым главным фактором долговечности является комплексное отведение воды от дома. Отвод воды должен производиться в нескольких направлениях одновременно:

  1. Отвод воды от фундамента дома — производится с помощью кольцевого дренажа вокруг дома, не позволяет воде скапливаться рядом с фундаментом и пучить грунт во время замерзания-оттаивания.
  2. Отвод воды с отмостки — производится с помощью ливневой канализации, которая не позволяет собирает воду из водосточной системы дома и отводит ее с участка.

Выполнив эти работы можно быть абсолютно уверенным в долговечности основы дома — его фундамента.

Как правильно сделать отмостку своими руками

Часто владельцы загородного дома задается вопросом :»Как правильно сделать отмостку вокруг дома своими руками?». Отвечаем-совсем непросто. Эта работа требует определенных знаний, профессинальных навыков и просто грубой физической силы.

секреты обустройства отмостки — Реальное время

И зачем она вообще нужна

В строительстве дома мелочей не бывает. Одна из кажущихся мелочей, которая, однако, выполняет очень важную функцию и без которой дом строить нельзя, — отмостка. Это водонепроницаемая лента, которая опоясывает построенное здание, какого бы размера оно ни было. Рассказываем, зачем она нужна и как ее обустроить без ошибок.

Нормативные документы

В СП 82.13330.2016 «Благоустройство территорий» и в Пособии по проектированию оснований зданий и сооружений (к СНиП 2.02.01-83) говорится про отмостки и про то, какими они должны быть. В Пособии по проектированию оснований зданий и сооружений об отмостках, в пункте 3.182, говорится прямо:

«Вокруг каждого здания должны быть устроены водонепроницаемые отмостки. Отмостки по периметру зданий должны иметь подготовку из местного уплотненного грунта толщиной не менее 0,15 м. Отмостки следует устраивать с уклоном в поперечном направлении не менее 0,03. Отметка бровки отмостки должна превышать планировочную не менее чем на 0,05 м. Вода, попадающая на отмостку, должна поступать беспрепятственно в ливнесточную сеть или лотки».

В этом же документе, в пункте 4.30, говорится, что территорию нужно планировать так, чтобы атмосферные воды стекали в открытую или закрытую ливнесточную канализацию. Имеется в виду отвод воды с кровли здания: уклон отмостки должен быть не менее 3 градусов, а пазухи засыпанных котлованов должны быть закрыты ею не менее, чем на 40 см.

А в СП о благоустройстве территорий говорится, что отмостки по периметру зданий должны плотно примыкать к цоколю, а их уклон должен быть не менее 1%, но не более 10% (п. 6.26). Наружная кромка отмостки (в пределах прямолинейных участков) не должна быть искривлена более чем на 1 см. Бетон отмостки по морозостойкости должен соответствовать требованиям, предъявляемым к дорожному бетону.

Еще документация требует, чтобы ширина отмостки превосходила свес кровли на 20 см, иначе вода, падающая с кровли, будет попадать не на отмостку, а на грунт, лишая таким образом смысла все мероприятие.

Главная функция, которую выполняет отмостка, — отвод влаги от стен и, главное, от фундамента здания. Фото: landshaftportal.ru

Какие функции выполняет отмостка и какая она бывает

Главная функция, которую выполняет эта конструкция, — отвод влаги от стен и, главное, от фундамента здания. Работает это так: дождевая вода отводится с крыши здания и попадает на отмостку, которая выполнена из водонепроницаемого материала. Соответственно, влага не может впитаться в грунт раньше, чем уйдет с отмостки, уклон которой способствует ее отведению в нужную сторону. Если мы имеем дело с фундаментом, который заложен на глубину 40 см, для гарантированного отвода дождевой воды из-под фундамента хватит отмостки шириной в 1 метр.

Утепленная отмостка, обустроенная по правилам современного строительства, позволяет еще и сохранять тепло и уберегать почву от промерзания. Кроме всего прочего, есть и еще одна, не столь важная, но тоже востребованная в частных домохозяйствах функция отмостки — декоративная.

Отмостка, которую применяют для индивидуальных домов, бывает двух видов — жесткая и мягкая.

Жесткая отмостка представляет собой асфальт или армированный бетон, уложенный на песчано-гравийную подушку. Фото: landshaftportal.ru

Жесткая отмостка представляет собой асфальт или армированный бетон, уложенный на песчано-гравийную подушку. На такую отмостку можно сверху положить еще и тротуарную плитку, если есть желание сделать отмостку более декоративной. В жесткой отмостке обязательно надо сделать несколько компенсационных швов: они помогут ей не растрескаться и выдержать деформации грунта под воздействием мороза и оттаивания.

Мягкая отмостка — конструкция многослойная, сверху которой находится проницаемое покрытие (например, морская галька, разноцветный гравий или та же брусчатка с открытыми швами. Даже газон!), а защитой от воды «занимаются» гидроизоляционные материалы, проложенные во внутренних слоях отмостки.

Важно: независимо от того, какой тип отмостки выбран, мелкозаглубленный фундамент, обустроенный по современным требованиям, обязательно утепляется.

Утепленная отмостка не только снижает теплопотери здания, но и уберегает фундамент от морозного пучения (изменения геометрических размеров под влиянием циклов замораживания и размораживания). Как правило, слой утеплителя укладывают между песком и слоем армированного бетона (в жестких отмостках) или под слой гидроизоляционного материала (в мягких).

Мягкая отмостка — конструкция многослойная, сверху которой находится проницаемое покрытие (например, морская галька, разноцветный гравий, брусчатка с открытыми швами и даже газон). Фото: tn.ru

Как правильно сделать мягкую отмостку

Мягкая отмостка сегодня набирает популярность: она позволяет не делать компенсационных швов, ее обустройство не такое трудозатратное, и она позволяет делать более эстетичные покрытия отмостки, чем унылый бетон. Чтобы правильно обустроить ее «пирог», нужно сделать следующие шаги.

  • Выкопать траншею вокруг дома. Общая ширина отмостки должна быть не меньше 80 см. Если грунт пучинистый, нужно вынимать минимум 40 см грунта, если нет — достаточно будет 25—30 см. Стенки траншеи должны быть ровными, а дно — уклонообразующим. Прежде чем копать, есть смысл сделать разметку, воспользовавшись рулеткой и колышками вдоль периметра дома. Кстати, копать нужно на 10—15 сантиметров дальше от дома, чем планируемая ширина отмостки: это нужно будет, чтобы на эту ширину уложить бордюр (мягкая отмостка менее прочная, чем жесткая, и укрепить ее границы удобнее всего бордюром из бетонных блоков).
  • На дне траншеи нужно сделать песчаную или песчано-гравийную подушку слоем минимум в 20 сантиметров. Ее нужно обязательно проливать и трамбовать в процессе засыпки. Важно, что утрамбовка должна быть очень плотной, до твердого тела. Не забываем о том, чтобы сделать уклон от дома — в среднем 3—5 градусов.
  • На песчано-гравийной подушке должен быть размещен утеплитель, а поверх него — гидроизоляционный материал (например, профилированная мембрана, полипропиленовая или ПВХ-пленка). Гидроизоляционный рулонный материал должен примерно на 15 см заходить на стену.
  • Поверх указанных материалов нужно засыпать грунт.
  • Уложить финишный слой — например, отсыпку из гравия, рулонный газон или тротуарную плитку.

Фото: 7dach.ru

Жесткая отмостка: основные правила обустройства

Жесткая (бетонная или цементная) отмостка используется по-прежнему часто: большая часть застройщиков предпочитают именно ее. Она недорогая, устойчивая к дождю, снегу и морозу, и если устроена правильно — должна прослужить много-много лет. В принципе, работы по ее обустройству нехитрые, но требуют скрупулезного выполнения всех операций. Вот несколько очень важных моментов, на которые нужно обратить внимание при ее обустройстве.

  • Если используется не монолитная заливка, а бетонные блоки (так тоже можно) — между ними специалисты советуют заливать не цемент, а битум. Такая отмостка будет более пластичной и не растрескается со временем.
  • Если выбран монолит, то, как уже говорилось выше, нужно использовать морозостойкий бетон (подойдут марки М250—М300, как и тот, что используется для заливки фундамента).
  • Обязательно нужно предусмотреть компенсационные швы, максимум через 2,5 метра друг от друга. Они помогут удержать целостность покрытия и не дать ему растрескаться.
  • Уклон при заливке бетонной отмостки поможет удержать деревянная опалубка, выставленная строго по уровню.
  • Сразу по окончании заливки нужно будет упрочнить поверхность отмостки сухим или мокрым способом. При сухом способе на только что залитый бетон насыпается сухой просеянный цемент примерно на полсантиметра. Он вытянет из смеси влагу и прочно схватится на поверхности. Мокрый способ — когда на застывшую ленту отмостки наносят цемент, разведенный водой.
    Лайфхак: вместо цемента при мокром способе можно взять водостойкий клей для облицовки бассейнов.
  • Там, где отмостка примыкает к цоколю, нужно сделать температурный шов. Он заполняется битумом, герметиком или вспененным полиэтиленом. Он нужен на случай возникновения деформаций самой отмостки, грунта или материала стен и компенсирует его.
  • Тепло- и гидроизоляция такого типа отмостки — важный этап обустройства, особенно если в вашем доме есть отапливаемый цокольный этаж или теплый подвал. Слой утеплителя не даст грунту промерзнуть в зоне отмостки и, таким образом, отведет холод от стен. В качестве утеплителя отмостки используются, например, экструдированный пенополистирол, пенополиуретан. Его укладывают поверх пескогравийной засыпки и накрывают геотекстильным полотном.

Фото: scherbinka-dom.ru

А что дальше отмостки? А дальше — дренаж

Даже если отмостка сделана по всем правилам, она в одиночку не способна выполнить функцию отвода влаги от дома. Даже если ее ширина будет 1,5—2 метра, все равно влага от осадков рано или поздно будет стекать с нее.

Поэтому, чтобы организовать отвод воды от стен дома и фундамента, нужно сделать систему дренажа. Самый простой ее вариант — канавка, которая идет вдоль жесткой отмостки. Ее выстилают гидроизоляционным полотном и бетонируют (или мостят камнем). А еще на современном рынке продаются готовые дренажные лотки, которые можно монтировать прямо в плоскость отмостки.

Есть и закрытые системы дренажа (в первом приближении это перфорированные трубы, которые укладываются в выстланную гидроизоляционным материалом траншею). Но о системах дренажа мы поговорим в отдельной статье, да и к отмосткам еще не раз вернемся.

Людмила Губаева

Недвижимость Татарстан

Стоимость утепленной отмостки 2300руб м/пог

Стоимость утепленной отмостки

2590 руб за  м/пог  (ширина 0,9 м, высота 0. 1м, уклон 0.02м)




Состав работ по устройству утепленной отмостки

  1. Выемка грунта.
  2. Укладка геотекстиля.
  3. Устройство песчанно-щебневой подушки 0.2м с трамбовкой виброплитой и проливкой по необходимости.
  4. Монтаж опалубки.
  5. Устройство компенсационных швов.
  6. Укладка утеплителя.
  7. Устройство деформационного шва.
  8. Армирование.
  9. Заливка бетоном.



Состав материалов при работах по устройству утепленной отмостки

  1. Геотекстиль «гр/м2 100»
  2. Доска обрезная 25мм.
  3. ЭП ПЕНОПЛЕКС 50мм.
  4. Евроцемент М 500
  5. Песок.
  6. Щебень ф. 5-20, 20-40
  7. Сетка арматурная D 4,  100*100 мм
  8. Вязальная проволока 1.2мм.
  9. Крепеж

По согласованию с Заказчиком вышеуказанные материалы могут быть заменены на аналогичные по качеству, входящие в ту же ценовую группу.

При использовании по согласованию с Заказчиком  материалов из другой ценовой группы, цены на  работы корректируются.




В стоимость работ по устройству утепленной отмостки «ПОД КЛЮЧ» входят:

  • ·         Используемые материалы.
  • ·         Работа по устройству утепленной отмостки.
  • ·         Закупка и доставка материалов.
  • ·         Погрузо-разгрузочные работы.

По требованию Заказчика  предоставляются документы подтверждающие качество используемых материалов.

На все производимые работы действует ГАРАНТИЯ.


При замене вышеуказанных материалов на  материалы входящие в более высокую ценовую группу  по согласованию с Заказчиком цены изменяются на разницу  стоимости материалов и разницу в цене на работы по их использованию.


Строительство фундаментов в Санкт-Петербурге и  всех районах Ленинградской области:
Ломоносовский, Гатчинский, Пушкинский, Петродворцовый, Курортный, Приозерский, Выборгский, Всеволожский, Кировский, Кингисепский, Тосненский.



Максимальные комплектации и качественные материалы за разумные деньги.


  Комплексная программа утепления и защиты фундамента  подробнее

 Гидроизоляция+   Утепление+       Дренаж+      Отмостка+      Облицовка

Отмостка — Каменные дома

Отмостка вокруг дома представляет собой водонепроницаемое покрытие в виде неширокого тротуара, проходящего по периметру здания. Ее обустройство относится к одному из завершающих, но обязательных этапов строительства дома.

Функциональное предназначение отмостки

Основная функция отмостки – защита фундамента от поверхностных и ливневых вод. Небольшой уклон от стен дома наружу защищает фундамент от дождевых потоков, направляет воду в дренажную систему. Помимо защиты, отмостка выполняет декоративную функцию, является стильным украшением дома.

Виды отмостки вокруг здания

  • Булыжная или брусчатая монолитная отмостка
  • Упрощенная и экономичная отмостка

Ориентировочные конструктивные размеры

Строительство отмостки выполняется с соблюдением необходимых параметров и по нормам СНиП. Основные размеры:

  • Ширина отмостки – 0,8-1 метр с учетом того, что выход кровли не превышает 30 см
  • Уклон от стены – 3-10 гадусов

Глубина котлована для устройства отмостки составляет примерно от 15 см выемки обычной почвы и дерна или до 30 – 50 см пучинистого грунта. (какой траншеи? тяжело понять).

Последовательность работ при создании монолитной отмостки

  • По всему периметру здания прорывают траншею, вынимают слой грунта
  • Траншея обустраивается, грунт утрамбовывается, укладывается геотекстиль
  • Создается послойная подготовка: песок, щебень, твердый утеплитель 50 мм
  • Производится заливка бетона с вязкого арматурного каркаса в 2 слоя
  • На бетон укладывают тротуарную плитку или подбирают рисунок их булыжников

Ливневые стоки не должны уходить беспрепятственно в почву, поэтому рядом с брусчаткой необходимо обустроить дренажную систему.

Порядок обустройства ливневой канализации вокруг дома

Существует определенная последовательность обустройства ливневой канализации:

  • Выемка грунта, оборудуется траншея.
  • Дно траншеи трамбуется, укладывается слой фильтрующего геотекстиля
  • Засыпается слой щебня толщиной 100 мм с фракцией (диаметр камней) 5-20 мм
  • Между отмосткой и траншеей размещается дренажная труба ливневой канализации, поверх дренажной траншеи равномерно укладывается ЦПС (цементно-песчаный слой) толщиной до 30 мм
  • Производится заливка бетона
  • На бетон укладывается брусчатка или тротуарная плитка, в местах слива дождевой воды устанавливаются водосточные желоба и дождевые коллекторы
  • Край дренажной траншеи ограждаются бордюрным камнем

Упрощенная конструкция отмостки, последовательность действий

Принцип обустройства упрощенного варианта отмостки намного экономичнее, чем презентабельная монолитная конструкция из брусчатки.

  • В траншею с дном из утрамбованного грунта глубиной до 10 мм укладывают два слоя гидроизоляции, в качестве которой допускается использовать профилированную ПВП-мембрану из плотного полиэтилена, рубероида и других аналогичных материалов, не подвергающихся гниению
  • Поверх гидроизоляции укладывается подушка из песчано-гравийной смеси
  • На слой из песка и гравия заливается цементно-песчаный раствор с добавлением гравия или щебня

Растрескивание в мороз и как с ним бороться

Недостатком сплошной заливки является появление трещин, особенно в первую зимовку. Решение задачи заключается в установке разделительных реек, деревянных брусков, обработанных антисептиком и пропитанных маслом, а также тонких полосок ППС. Установка брусков называется температурными швами, которые выполняют функцию демпфера.

Другие разновидности защитно-декоративной отмостки

  • Хороший вариант качественной отмостки – установка железобетонных плит, с их помощью понижают эффект вспучиваемости грунта.
  • Асфальтобетонные отмостки также неплохо справляются с повышенной влажностью.
  • Отмостка из дерна представляет собой упругую дернину, расположенную ровной полосой вокруг дома, которая обладает сопротивляемостью влаге и механическому воздействию – вытаптыванию.

Отмостка – идеальный вариант для защиты цокольных помещений, подвалов и фундамента от резких колебаний температур. Поэтому она является необходимым и важным элементом конструкции дома.

Защита фундамента дома или нужно ли утеплять отмостку

Для заглубленного и утепленного фундамента отмостка выполняет декоративную функцию, слой качественной гидроизоляции надежно преграждает дорогу воде. Однако для мелкозаглубленного фундамента наличие отмостки является обязательным условием строительства, она предотвращает дефекты, возникающие при резком промерзании и оттаивании почвы в результате пучения грунта в весенне-осенний период.

Фундаментные стены | WBDG — Руководство по проектированию всего здания

Введение

Стенка фундамент здания может быть удерживающее монолитно-бетонные конструкции или фундамента стены или стена конструкции в комплекте с несущими пилястрами. Используемые материалы могут быть бетонными или армированными. Система фундаментной стены может включать в себя систему удержания грунта из солдатских свай и деревянной футеровки или торкретированной породы, требующей учета гидроизоляции, применяемой к системе удержания грунта.Для большинства частей фундаментной стены удаление воды и контроль имеют первостепенное значение. Однако меры по удалению воды вокруг фундаментных стен ниже уровня грунтовых вод могут быть непрактичными и дорогостоящими в долгосрочной перспективе, и стратегия гидроизоляции становится критически важной. Необходимо учитывать тепловые нагрузки в верхних частях фундаментной стены.

Читателям рекомендуется получить консультацию специалиста при проектировании систем, которые находятся ниже уровня грунтовых вод или которые закрывают особо уязвимые помещения.При работе с полевыми условиями также может потребоваться совет специалиста.

Описание

В этом разделе дается конкретное описание материалов и систем, общих для фундаментных стен и систем ограждающих конструкций зданий ниже уровня земли в целом. Описания и рекомендации представлены по следующим темам:

  • Дренажные материалы
  • Ткани для фильтров
  • Гидроизоляция
  • Гидроизоляционные мембраны
  • Доска защиты
  • Изоляционные материалы
  • Гидрошпонки
  • Дренажная труба

Дренажные материалы

Дренажные материалы для нижних корпусов включают:

  • Слои дренажного агрегата
  • Сборные синтетические дренажные слои

Агрегатные дренажные слои — Агрегатные дренажные слои включают гранулированный щебень или крупнозернистый песок.Гранулированный мелкий гравий — это камень естественной округлости диаметром от 3/16 до 3/8 дюйма. Подходит крупнозернистый песок с размером сита от № 30 до № 8. Сортировка песка по зазорам обеспечивает однородный размер зерна, что увеличивает скорость дренажа.

Сборные синтетические дренажные слои — эти изделия состоят из комбинации пластиковых композитных дренажных стержней с приклеенными геотекстильными тканями. Пластиковые композитные дренажные стержни с «углублениями» доступны в различных конфигурациях и обычно изготавливаются из полипропилена, полистирола и полиэтилена.Геотекстильные ткани удерживают песок, почву, бетон или раствор, позволяя воде мигрировать в свободную дренажную сердцевину. Ткани доступны в различных формах, в том числе нетканые для почв глинистого типа и тканые или небольшие геотекстильные материалы для песчаных или сильно илистых почв. Многие дренажные маты также включают основу из полиэтиленового листа для равномерного распределения нагрузок, воздействующих на мембрану, и снижения вероятности повреждения, вызванного неоднородными профилями (впадинами) в композитном сердечнике.

Конструктивные соображения включают выбор соответствующей конструкции для достижения требуемой скорости потока.В целом, дренажная сердцевина шириной от 1/4 до 1/2 дюйма обеспечивает скорость дренажного потока в 3-5 раз большую, чем у обычно используемых природных материалов обратной засыпки. Эти системы выгодны своей легкой конструкцией и рентабельностью. Несмотря на то, что предлагается использовать с вынутыми грунтами во время засыпки вместо гранулированного дренажного слоя, рекомендуется использовать полный системный подход в приложениях, где утечка воды недопустима; Полный системный подход должен включать как синтетический дренажный слой, так и гранулированный дренажный слой.

Ткани для фильтров

Геотекстильные фильтрующие ткани

также используются для разделения различных типов грунта в помещениях, находящихся ниже уровня грунта. Такое разделение различных типов почвы поддерживает скорость потока почвы, используемой в качестве дренажных слоев, и сводит к минимуму оседание от более мелких материалов, заполняющих более крупные материалы. Геотекстильные ткани обычно изготавливаются из полипропилена, полиэстера или нейлона и доступны в тканых или нетканых вариантах. Тканые изделия изготавливаются из отдельных нитей или нитей и обладают хорошей прочностью и жесткостью; однако материал может быть пронизан угловатым заполнителем, что снижает способность должным образом фильтровать или отделять мелкие элементы. Нетканые изделия обычно непрерывно экструдируют и прядут, а затем прошивают иглами для создания однородных отверстий, которые можно выбирать в зависимости от дизайна. Как правило, при правильной конструкции нетканые изделия обладают хорошими фильтрующими и разделяющими свойствами.

Гидроизоляция

Гидроизоляционные материалы обычно наносятся распылителем, валиком, кистью или шпателем и часто представляют собой покрытия на битумной основе; обычно наносится толщиной до 10 мил (0,25 мм). Эти материалы могут быть на основе растворителей или водными эмульсиями.Гидроизоляция всегда применяется с положительной или влажной стороны конструктивного элемента.

Гидроизоляция предназначена для контроля диффузии пара через фундамент, что может способствовать созданию влажных условий внутри. Гидроизоляция не предназначена для предотвращения утечки жидкой воды через фундаментную стену; гидроизоляция необходима для контроля протечек воды. Поскольку гидроизоляция не может выдерживать гидростатическое давление, ее не следует использовать на конструктивных элементах ниже уровня грунтовых вод, где целью является предотвращение внутренней утечки воды. Гидроизоляция более эффективно устраняет риск утечки и может быть не дороже, чем гидроизоляция, в зависимости от используемого материала. Большинство гидроизоляционных материалов также контролируют диффузию пара.

Другие доступные технологии гидроизоляции включают как цементные, так и химически активные вещества. Вяжущие продукты обычно основаны на портландцементе и обычно наносятся шпателем или кистью. Реактивные / кристаллические продукты, как правило, представляют собой запатентованные смеси, изготовленные из цемента, силикатов, оксидов металлов и химикатов, вводимых через добавки к бетону или наносимые на поверхность.Эти материалы требуют наличия влаги, чтобы вызвать реакцию с бетоном. Понимание конкретной химической добавки важно для определения ее потенциальной эффективности в приложениях для гидроизоляции или гидроизоляции грунтовых вод.

Гидроизоляционные мембраны

Гидроизоляционные мембранные системы доступны в виде продуктов после или перед нанесением для использования на положительной, отрицательной или слепой стороне. Системы гидроизоляции с положительной стороны наносятся после этого на поверхность элемента, которая напрямую подвергается воздействию влаги, обычно на внешнюю сторону фундаментной стены.Системы гидроизоляции с отрицательной стороны наносятся после этого на поверхность элемента, противоположную поверхности, подверженной воздействию влаги, обычно на внутреннюю часть фундаментной стены. Системы глухой гидроизоляции предварительно наносятся на участок, где будет размещаться бетонный элемент, который подвергается прямому воздействию влаги. Системы положительной стороны доступны в различных материалах и формах. Отрицательные системы обычно ограничиваются цементными системами. Системы глухой стороны обычно представляют собой гидроизоляционный лист или непроницаемый материал на основе глины.

Гидроизоляционные мембраны можно разделить на четыре (4) типа:

  1. Жидкостные системы — эти системы включают уретаны, каучуки, пластмассы и модифицированные асфальты. Мембраны, наносимые жидкостью, наносятся в жидкой форме и отверждаются, образуя одну монолитную бесшовную мембрану. Для стен фундамента типичные холодные системы нанесения жидкости имеют толщину примерно 60 мил. Некоторые системы включают в себя армирующую сетку, встроенную в жидкость. Прорезиненные асфальтовые системы горячего нанесения могут иметь толщину от 125 мил до 180 мил плюс заделанные листы неопрена толщиной 60 мил.

  2. Листовые мембранные системы. Листовые мембраны, используемые в строительстве фундаментных стен, включают термопласты, вулканизированные каучуки и прорезиненные асфальты. Толщина этих систем варьируется от 20 до 120 мил. Если используется сварка термосваркой, а незакрепленные мембраны являются прочными и защищены от повреждений защитной панелью, они могут быть эффективными гидроизоляционными материалами, но если произойдет утечка, ее будет сложно обнаружить и исправить из-за неплотного нанесения гидроизоляционный слой в тех случаях.Всегда лучше иметь непрерывно приклеенный и приклеенный гидроизоляционный слой, чтобы снизить вероятность боковой миграции влаги под мембраной.

  3. Бентонитовые глины. Эти системы включают композитные натриевые бентонитовые системы с вкладышами из полиэтилена высокой плотности и геотекстильными тканями, которые более распространены и более эффективны, чем традиционные системы. Бентонитовые глины действуют как гидроизоляция, набухая под воздействием влаги, таким образом, становясь водонепроницаемыми. Это набухание может составлять от 10 до 15 процентов толщины основного материала.Таким образом, бентонит наиболее эффективен при правильном ограничении, так что продукт может набухать, заполняя пустоты и не вымываясь. Если бентонитовая глина не закреплена, она может дать усадку при высыхании, создавая зазоры, которые ухудшают гидроизоляционные характеристики. Глиняные панели и геотекстильные листы популярны для использования в гидроизоляции с глухих сторон, например, в системах заземления, а также в лифтах и ​​отстойниках.

  4. Цементные системы. Эти системы содержат портландцемент и песок в сочетании с активным гидроизоляционным агентом. Эти системы включают в себя металлические (оксид металла), кристаллические, химические добавки и модифицированные акрилом системы. Последние два не следует использовать в качестве гидроизоляции, за исключением самых некритических условий. Первые две системы могут применяться как гидроизоляция с отрицательной или положительной стороны. Даже эти системы следует рассматривать только для использования в качестве вторичной (резервной) гидроизоляции по отношению к системе гидроизоляции с положительной стороны, если только они не используются со специальными деталями, предоставленными специалистом по гидроизоляции, которые выходят за рамки того, что обычно предоставляется системой. производители.

Гидроизоляцию следует наносить как минимум на 12 дюймов выше готового слоя, а затем наносить на точку на 12 дюймов ниже верхней поверхности внутренней плиты на уровне уклона. Как правило, гидроизоляция оборачивается поверх полки из кирпичной кладки или за отделочными материалами снаружи на определенном уровне, чтобы ее можно было закончить и перекрыть гонт погодным барьером. Когда он наматывается на выступы из каменной кладки, необходимо соблюдать осторожность, чтобы согласовать их с кладочными стяжками и окладом через стену. Там, где уклон идет вниз вдоль наружной стены, гидроизоляция будет постепенно понижаться, чтобы продолжать защищать занимаемое пространство ниже уровня.

Если материалы наружных стен не защищают гидроизоляцию на уровне грунта, следует использовать гидроизоляцию основания для защиты гидроизоляции от воздействия ультрафиолетового (УФ) излучения. Эти оклады обычно изготавливаются из нержавеющей стали, чтобы противостоять коррозии при контакте с грунтом и влагой.

В некоторых ситуациях может оказаться невозможным нанести гидроизоляцию непосредственно и полностью на фундаментные стены, и может потребоваться прикрепить «линзовую» мембрану к стене фундамента, чтобы улавливать сток и перенаправлять его от фундамента.Рекомендуется использовать ПВХ-мембрану или полиолефиновую мембрану толщиной 60 мил, установить на вогнутую песчаную подушку и прикрепить к фундаментной стене с помощью соединительной планки из нержавеющей стали со стандартной гидроизоляцией, нанесенной на стену выше этой точки. Линзовая мембрана должна наклоняться в сторону от здания, собирать и перенаправлять сток в сливную плиту или отстойник подальше от фундамента.

Защитная доска

Защитные плиты

используются для защиты гидроизоляционных мембран от повреждений конструкции, повреждений от засыпки при эксплуатации и ультрафиолетового излучения.Наиболее часто используемая защитная плита представляет собой полугибкий лист, содержащий асфальтовую сердцевину, помещенную между матами из пропитанного асфальтом стекловолокна. Материал может иметь полиэтиленовую пленку с одной стороны и поверхность из стекломата с другой стороны. Для некоторых мембранных применений, таких как системы горячего нанесения битума, защитная плита встраивается во влажную мембрану, образуя неотъемлемую часть гидроизоляционной мембраны. Асфальтовые защитные плиты доступны толщиной 1/16, 1/8 и 1/4 дюйма.Другие материалы, которые иногда используются в качестве защитных слоев, — это изоляция из жестких плит из экструдированного полистирола или сборные синтетические дренажные слои.

В общем, использование сборных композитных дренажных панелей непосредственно против определенных гидроизоляционных мембран в качестве защитного слоя не рекомендуется. Хотя композитная плита может иметь полиэтиленовый лист на стороне мембраны, этот лист часто разрезается, повреждается или отсутствует. В случае установки давление грунта может привести к смещению «ямок» в дренажной сердцевине или повреждению гидроизоляционной мембраны.Кроме того, композитные сердечники имеют острые углы, которые могут разрезать гидроизоляционную мембрану во время монтажа или засыпки. Поэтому рекомендуется между гидроизоляционной мембраной и дренажным слоем установить защитный слой.

Изоляционные материалы

Изоляционные материалы, используемые в корпусах ниже класса, в основном ограничиваются жесткими экструдированными полистирольными плитами из-за необходимости обеспечения высокой прочности на сжатие и устойчивости к влагопоглощению. Для оптимального дренажа и тепловых характеристик установите композитную дренажную панель со встроенной фильтровальной тканью снаружи изоляции.

Гидрошпонки

Гидрошпонки следует использовать на строительных швах в нижних стенах, фундаментах, плитах и ​​других элементах, где требуется водонепроницаемая система. Эти системы обеспечивают вторичный барьер для прохождения воды через эти строительные швы. Гидрошпонки — это производимые продукты, доступные в широком диапазоне конфигураций и размеров. Обычные материалы включают поливинилхлорид (ПВХ), неопрен, расширяющийся бентонит натрия и термопластичный каучук.

Хотя это не так часто, можно также рассмотреть предварительно установленную гидроизоляцию для впрыска проницаемого раствора.Обычно в конструкционных швах устанавливаются проницаемые трубки для впрыска жидкого раствора, которые обычно изготавливаются из гибкого ПВХ, и заливка раствора производится только в том случае, если наблюдается утечка. В некоторых случаях трубки могут быть повторно закачаны, если утечка не исчезнет. Доступ к портам / участкам нагнетания обычно осуществляется изнутри здания.

Наиболее опасные участки гидрошпонок — углы и перегибы материалов. Эти детали должны быть правильно детализированы и установлены, чтобы быть эффективными. В общем, следует соблюдать стандартные данные производителя.Если используется ПВХ, углы и перехлесты должны быть сварены и тщательно проверены.

Дренажная труба

Дренажные трубы, обычно диаметром 4 или 6 дюймов, используемые в системах ниже уровня земли, в основном изготавливаются из гофрированного ПВХ или полиэтилена, а в некоторых случаях из пористого бетона. Трубы из ПВХ и полиэтилена доступны в гладкой или гофрированной конфигурации и имеют прорези в нижней половине их поперечного сечения для проникновения воды. На основании обширного опыта земляных работ и гидроизоляции было обнаружено, что гофрированные дренажные трубы из ПВХ могут обрушиться под весом засыпки, поэтому предпочтительнее использовать более жесткие трубы из ПВХ, если это возможно.

Все трубопроводы дренажной плитки следует укладывать на большие, вымытые рекой камни из заполнителя, которые кладут на фильтрующую ткань, которую следует обернуть вокруг и поверх дренажной плитки, чтобы предотвратить попадание мелких загрязнений в дренажную плитку. Что касается уклона к сливу, дренажная плитка предназначена для установки с некоторым уклоном, чтобы вода стекала к коллектору поддона. Розетка должна быть самой низкой точкой в ​​системе на каждом стыке.

Основы

Рисунок 2 представляет собой общую схему, которая характеризует четыре функции i.е. Структурная поддержка, экологический контроль, отделка и распределение, поскольку они относятся к элементам ограждения нижнего уровня фундаментных стен.

Рис. 2. Схема фундаментной стены

Четыре функциональные категории, то есть структурная поддержка, экологический контроль, отделка и распределение, раскрываются ниже в общих чертах для фундаментных стен.

Функции несущей конструкции —Система фундаментных стен ограждения нижнего этажа должна быть спроектирована и изготовлена ​​таким образом, чтобы выдерживать как вертикальные, так и боковые нагрузки.

Вертикальные нагрузки возникают от статических, динамических и поперечных нагрузок от конструкции и самой стены. Фундаментная стена может быть составной частью несущей конструкции здания, несущей нагрузки на колонну и перекрытие сверху, либо в виде распределенных нагрузок на стену, либо в виде точечных нагрузок на пилястры, являющиеся неотъемлемой частью стеновой системы. Эти стены также могут быть использованы в системе бокового сопротивления здания.

Боковые нагрузки на фундаментные стены возникают от грунта, дополнительных нагрузок и гидростатических давлений.Нагрузки на почву зависят от типа почвы и от того, считается ли почва активной или пассивной. Нагрузки гидростатического давления могут существовать в случае высокого уровня грунтовых вод или паводков. Типичное гидростатическое давление и давление грунта обычно колеблются от 30 до 62,4 фунтов на квадратный дюйм на фут глубины. Дополнительные нагрузки могут включать в себя временные нагрузки от пешеходных дорожек или проезжих частей для транспортных средств. Зоны, спроектированные как пешеходные, должны также учитывать нагрузку на аварийные транспортные средства.

Во многих случаях фундаментная стена должна выдерживать все эти нагрузки непосредственно со стеной, спроектированной как консольная подпорная стена с большим фундаментным основанием или как стена подвала, проходящая по вертикали между элементом фундамента и поддерживаемыми перекрытиями.Другие случаи могут включать в себя систему удержания грунта, такую ​​как сваи и деревянные утеплители, облегчающие строительство и предназначенные для противодействия боковым нагрузкам, которые заставляют фундаментную стену выдерживать в основном вертикальные нагрузки.

Особые нагрузки, такие как взрывные нагрузки, должны учитываться при проектировании парковок под зданиями и рядом с ними. В то время как первый контроль этих аномальных событий нагрузки осуществляется с помощью систем контроля доступа и ограниченного доступа, при проектировании системы фундаментных стен также могут потребоваться конструктивные соображения.

Функции контроля окружающей среды — Внешняя среда, которой подвергается фундаментная стена, включает нагрузки контроля окружающей среды, такие как температура, влажность, корни деревьев, насекомые и почвенный газ. Внутренняя среда, которой подвергается фундаментная стена, включает в себя нагрузки контроля окружающей среды, такие как температура и влажность. Производительность системы фундаментной стены зависит от ее способности контролировать, регулировать и / или смягчать эти экологические нагрузки на каждой стороне фундаментной стены до желаемых уровней.

Вероятно, наиболее преобладающей нагрузкой на окружающую среду для систем фундаментных стен является влажность. Контроль влажности решается с помощью подхода с использованием нескольких экранов / барьеров. Для поверхностной влажности, такой как дождь и снег, первой линией контроля является верхний экран на внешней поверхности. Этот верхний экран может состоять из относительно проницаемых участков ландшафта, от непроницаемых брусчатки, бетонных или асфальтовых поверхностей, которые будут сбрасывать большую часть поверхностной влаги.Эффективность этого начального экрана в отводе влаги может повлиять на конструкцию других компонентов системы.

Влага, которая проникает через верхний экран, должна быть направлена ​​в сливной дренаж, расположенный у основания фундаментной стены. Это достигается с помощью дренажной системы снаружи стены, которая обычно представляет собой свободно дренируемый гранулированный материал. Засыпка естественным, плохо дренируемым грунтом не рекомендуется, поскольку это будет поддерживать активную водную нагрузку на фундаментную стену и ограничивать ее способность контролировать проникновение влаги внутрь.По мере того, как влага перемещается от верхнего экрана через дренажную систему снаружи к выходному дренажу, влага неизбежно продвигается к поверхности самой фундаментной стены. В зависимости от количества воды, которая проходит через верхний экран, обычно требуется дренажная система на поверхности фундаментной стены, чтобы быстро направлять эту воду к основанию фундаментной стены и выходному дренажу.

Во многих ситуациях со стеной фундамента с низкими отметками уровня грунтовых вод сочетание верхнего экрана, внешней дренажной системы, поверхностной дренажной системы и выходного дренажа будет контролировать большую часть воды. Ключевой вопрос, который остается, — обеспечивать ли поверхность фундаментной стены гидроизоляцией или гидроизоляцией или не делать ее вовсе. Гидроизоляция препятствует миграции пара при отсутствии гидростатического давления. Гидроизоляция противостоит миграции пара и гидростатическому давлению.

Как правило, гидроизоляцию можно устранить только на участках с очень сухой почвой. Большинство строительных норм и правил требуют гидроизоляции в качестве минимальной защиты от влаги. В этих случаях остальной частью системы является гидроизоляция, нанесенная непосредственно на внешнюю поверхность фундаментной стены.Строительные нормы и правила также обычно требуют гидроизоляции, если уровень грунтовых вод не может поддерживаться как минимум на 6 дюймов ниже дна плиты на земле. Этого можно добиться с помощью насосных систем. В областях с повышенной влажностью от гидростатического давления из-за высокого уровня грунтовых вод или чувствительных внутренних сред, на внешнюю поверхность фундаментной стены следует наносить гидроизоляционную мембрану вместо гидроизоляции. Гидроизоляционные мембраны преимущественно наносятся на положительную (внешнюю) поверхность фундаментной стены, однако существуют системы гидроизоляции с отрицательной стороны, которые могут быть применены к внутренней части фундаментной стены, и системы гидроизоляции с глухой стороны, которые можно наносить заранее. к стене опорно-о-экскавации, что приводит к гидроизоляции системы установлены на положительной стороне.В этих случаях бетонная фундаментная стена кладется напротив гидроизоляционной мембраны с глухой стороны.

Даже когда необходимо нанести гидроизоляционную мембрану, рекомендуется также использовать системный подход, включая компоненты внешней дренажной системы, поверхностной дренажной системы и выходного дренажа. Удаление влаги наиболее полным и быстрым способом снизит вероятность проникновения воды. Однако, поскольку некоторые муниципалитеты взимают плату за перекачку воды в системы ливневой канализации, при проектировании систем гидроизоляции эти затраты необходимо взвесить на срок службы конструкции. Части здания, постоянно находящиеся ниже уровня грунтовых вод, могут потребовать дополнительных систем с резервированием. Например, кристаллическая гидроизоляция часто используется для дублирования одной из других гидроизоляционных систем. Некоторые муниципалитеты также ограничивают перекачку грунтовых вод, поскольку это может снизить уровень грунтовых вод и повлиять на опору соседних сооружений. Когда насосы должны сбрасывать влагу, следует предусмотреть систему резервного питания на случай отключения электроэнергии.

Температурные соображения вызывают ограниченное беспокойство, так как глубже погружается в фундаментную стену, так как снаружи существует постоянное расчетное тепловое состояние.Поскольку большинство систем фундаментных стен имеют значительную массу, например Для бетона изоляция может иметь значение только при умеренных внутренних температурах в верхних частях фундаментной стены, где температурные условия будут колебаться. Однако использование и расположение изоляции более важны для контроля влажности с точки зрения предотвращения конденсации на внутренних поверхностях стены по всей высоте стены фундамента. Конденсация возможна в условиях ниже уровня земли в более теплых и влажных летних условиях, так как в помещениях ниже уровня земли летом обычно бывает прохладнее из-за изолирующего эффекта грунта обратной засыпки.Этот охлаждающий эффект в сочетании с общей плохой циркуляцией воздуха в подземных помещениях может привести к конденсации влаги на внутренних поверхностях стен.

Более высокие температуры почвы на внешней стороне также создают потребность в обеспечении, по крайней мере, гидроизоляции снаружи фундаментной стены, чтобы противостоять сильному внутреннему паровозу. Фактически, в некоторых ситуациях кондиционированные помещения ниже уровня земли подвергаются постоянному притоку внутрь пара летом, так как внутреннее пространство кондиционируется, а зимой внутреннее пространство нагревается, что приводит к более низкому давлению пара, чем внешние условия, поскольку почва остается относительно постоянной с точки зрения давления пара.

Функции отделки —Два участка отделки важны по отношению к фундаментным стенам. Первое направление — это отделка внутреннего пространства. Эта отделка зависит от внутреннего использования, будь то контролируемая офисная среда или неконтролируемая парковка. Типичные системы отделки могут включать краски, штукатурку или стены с каркасом из гипсокартона. Во многих случаях внутренняя отделка — это просто внутренняя поверхность материала, из которого изготовлена ​​фундаментная стена, т.е.е. бетонные или бетонные блоки.

Вторая область — это отделка экстерьера около уровня класса. Правильная обработка этой области имеет решающее значение не только с точки зрения эстетики, но и с точки зрения долговечности.

Гидроизоляция / гидроизоляция в любых ситуациях должна быть поднята над верхним экраном и интегрирована в гидроизоляцию и гидроизоляцию фасада здания. Многие гидроизоляционные мембраны должны быть защищены от ультрафиолетового излучения, чтобы предотвратить ухудшение, и поэтому требуется какой-то тип внешней отделки.Во многих случаях элемент внешнего фасада, будь то кирпич, камень и т. Д., Опускается до уровня чуть ниже уровня, чтобы должным образом перейти и защитить эту чувствительную область.

Функции распределения —Фундаментальные стены могут содержать распределительные системы, такие как электрические и электронные участки. Иногда эти системы работают внутри системы отделки внутренней поверхности или в потолочном пространстве. К распределительным системам в самих фундаментных стенах необходимо относиться с особой тщательностью, поскольку они также могут быть каналами, по которым воздух и влага проходят внутри конструкции.

Приложения

Рекомендации по проектированию верхнего экрана для поверхностного стока

Многие области по периметру здания на горизонтальном уровне подвергаются большому количеству поверхностного стока из-за широкого использования оконных проемов и непроницаемых материалов для фасадов стен, таких как тонкий камень и EIFS. Первой и наиболее эффективной защитой от этой воды является уклон верхней поверхности экрана от здания минимум 5% рядом с краем здания. Правильная конструкция для подключения водосточных труб к системам водостока по периметру непосредственно вместо того, чтобы течь в зону, непосредственно примыкающую к стене фундамента, является разумной.

Важные конструктивные соображения включают наклон поверхности в сторону от конструкции, обеспечение подходящей дренажной системы от верхнего экрана через гранулированную засыпку и синтетический дренажный слой, который простирается до дренажа по периметру.

Рекомендации по проектированию выходного дренажа

Дренажная труба по периметру фундаментной стены должна быть окружена гранулированным материалом со свободным дренажем, который обернут фильтровальной тканью для предотвращения попадания мелких частиц в пористые пространства гранулированного материала.Дренажная труба должна иметь уклон не менее 0,5%, а лучше 1,0%.

Выбор гидроизоляционной / гидроизоляционной мембраны

Проектировщик должен учитывать общую систему управления водными ресурсами в зависимости от условий и нагрузок на площадке, чтобы определить, требуется ли гидроизоляция или гидроизоляция. В случае сомнений, очевидно, будет благоразумным принять консервативную сторону и создать водонепроницаемую систему.

Для водонепроницаемых систем в первую очередь необходимо рассмотреть вопрос о том, следует ли использовать гидроизоляцию с положительной или отрицательной стороны.Хотя отрицательная боковая гидроизоляция является преимуществом с точки зрения ремонтных возможностей, в большинстве конструкций фундаментных стен используется положительная боковая гидроизоляция, потому что сила природы на вашей стороне, прижимая гидроизоляцию к подпорке.

В зависимости от условий площадки и глубины стены фундамента, гидроизоляция с положительной стороны может быть установлена ​​снаружи или непосредственно на утеплитель при установке с глухой стороны перед укладкой бетона. Следующим дизайнерским решением для нанесения снаружи является использование жидких или листовых материалов.Листовые изделия выгодны с точки зрения постоянства свойств материала продукта и толщины, но основным недостатком является необходимость в многочисленных нахлестах. Перехлесты должны быть установлены так, чтобы верхний лист перекрывал нижний, чтобы вода естественным образом проливалась по прихлесту. Когда используются листовые материалы, предпочтительно, чтобы мембрана была полностью и непрерывно приклеена к подложке, чтобы предотвратить боковую миграцию утечек, а также для термической сварки или надежного соединения швов внахлест.

Для жидкостных мембранных систем правильное нанесение с точки зрения покрытия и толщины имеет решающее значение для рабочих характеристик, и это следует контролировать на протяжении всей установки.Ключевым преимуществом жидкостных систем является их монолитность и способность к самовоспламенению, поскольку материал применяется в жидкой форме. Одним из потенциальных недостатков является неспособность некоторых жидких продуктов перекрывать трещины или открывать строительные швы, что может произойти в новых зданиях вскоре после нанесения.

В гидроизоляционных узлах с глухой стороны (положительная сторона, без доступа из-за тесных линий участка, под плитами на уровне уклона или по другой причине) изделия могут включать листовые материалы из термоплавкого HDPE или ПВХ, бентонита или других аналогичных запатентованных листовых материалов. Во всех сферах применения критически важна защита мембраны, а также надлежащая притирка и герметизация стыков. Способы укладки бетона включают заливку на месте между облицовочной и внутренней формами или торкретбетон, наносимый распылением. В бентонитовых системах притирка бентонитовых листов обычно производится внахлест с внешней стороны, если укладка бетона включает заливку с верхней части стены. Бентонитовые листы также обычно покрывают черепицей в поперечном направлении укладки бетона. При использовании монолитного бетона решающее значение имеет детализация связей опалубки, а использование односторонних опалубок, прикрепленных к плите, может минимизировать эту детализацию.Детализация вокруг опорных свай и анкеров для анкеровки грунта может быть сложной задачей, и уменьшение количества или частоты таких типов проникновений увеличит потенциал для хорошей работы гидроизоляционной системы. Тщательный осмотр и ремонт гидроизоляции после укладки арматуры является критическим шагом, поскольку укладка стали часто приводит к повреждению гидроизоляции, которое невозможно отремонтировать после укладки бетона. Торкретирование может привести к возникновению нежелательных условий, таких как пустоты за арматурной сталью, и в результате некоторые производители гидроизоляции не рекомендуют свою продукцию для этого применения.В сочетании с гидроизоляцией из бентонитовых листов эти пустоты могут быть вредными, поскольку бентонит может набухать в пустоты и терять свою гидроизоляционную целостность. Тщательное внимание к установке имеет решающее значение при применении как монолитного, так и торкрет-бетона в гидроизоляционных сооружениях с глухой стороны.

Защита мембраны

Лучшие дизайнерские замыслы при выборе и детализации гидроизоляционных систем могут быть подорваны повреждениями от строительства. Для положительных сторон установка защитных панелей или изоляционных слоев как можно быстрее после установки мембраны имеет решающее значение для предотвращения механического повреждения последующих слоев и засыпки и образования ультрафиолетового излучения.Сборные синтетические дренажные слои иногда используются вместо защитной плиты для защиты гидроизоляционных мембран. Следует соблюдать осторожность при использовании поверх более мягких жидких материалов, так как дренажный слой может проникнуть в мембрану и повредить ее. С этими более мягкими гидроизоляционными мембранами рекомендуется использовать защитную плиту под синтетическим дренажным слоем или дренажные слои со встроенной полиэтиленовой подложкой.

При проектировании теплоизоляционных, защитных и дренажных элементов снаружи стен фундамента, расположенного ниже уровня земли, в сборку следует вертикально вводить плоскость скольжения.Расположение плоскости скольжения может отличаться в зависимости от конструкции; однако он должен быть включен во все сборки. Плоскость скольжения может снизить напряжения, возникающие на мембране во время операций контролируемой засыпки; эти напряжения могут вызвать повреждение мембраны, образование складок, потерю адгезии или расслоение. Изоляционные плиты из экструдированного полистирола должны быть надлежащим образом поддержаны на основании для предотвращения вертикального перемещения. Кроме того, следует избегать механического прикрепления изоляции или других материалов, которые могут проникнуть в мембрану или создать нагрузку на нее.Если для прикрепления элемента к мембране используются клеи, рисунок клея следует наносить небольшими мазками, чтобы обеспечить вертикальный отвод воды и снизить вероятность гидростатического давления, воздействующего на гидроизоляционную мембрану.

Плоскость скольжения находится между XPS и дренажной доской. Дренажная плита должна иметь защитный лист на обратной стороне сердечника, чтобы способствовать лучшему перемещению по изоляции.

Завершение фасада здания

Решающее значение для любого здания имеет правильная детализация и интеграция вертикальной фасадной системы здания и строительной системы нижнего этажа.Интеграция двух систем требует тщательного рассмотрения, чтобы гарантировать, что все критерии влажности, воздуха и температуры для каждой системы удовлетворяются на переходной границе. На этом интерфейсе существует комбинация проектных нагрузок окружающей среды, таких как поверхностные воды, сток и дренаж стен полости.

Фасадные заделки часто приводят к накоплению влаги на уровне или около горизонтальной линии здания с окружающей территорией. Требуется специальная гидроизоляция за облицовочными камнями зданий или специальная гидроизоляция и обработка внешней кромки плиты там, где она примыкает к элементам земли.

Также требуется особая обработка всех входных дверей. Обычной практикой для оконцевания стен или дверных проемов является обеспечение уклона от здания, как указано ранее. Ограничение прямого контакта влаги с изоляцией или мигающей деталью на уплотнении конверта — очень эффективная практика.

Проникновения

Оценка состояния и устранение неисправностей подземных сооружений выявляет общие источники утечек, которые возникают при проникновении. Проникновения — это любые отверстия в стене или конструкционной системе, которые, если они не имеют должной гидроизоляции, обеспечивают проход для проникновения влаги в здание.Проходки в канализационные трубы, входы в водопровод, дренажные бассейны в плите перекрытия или рукава для электричества, газа или связи — все это обычные проходы, как правило, со своей собственной конструкцией или подробными характеристиками. Однако эти характеристики оставляют желать лучшего в отношении герметизации и гидроизоляции. Проникновение также может стать довольно экзотическим, например проникновение пара или другие особенности, требующие особого обращения. Из-за уникального характера проникновений и особых свойств ни одно правило или критерий не могут регулировать или применяться к их эффективному лечению.Однако классификация общих типов и характеристик проникновения помогает обеспечить эффективное лечение и надлежащее функционирование.

Изоляция, изоляция и гидроизоляция определенных трубопроводов, которые претерпевают большие перепады температуры, часто недооцениваются из-за их движения. В случае расширения и сжатия трубопроводов или трубопроводов, входящих в здание, требуется втулка через стену, которая не является продолжением проходящего трубопровода. Для их герметизации обычно требуется применение эластомерных башмаков, которые плотно прилегают к корпусу и внешней трубе.Другие поверхности, такие как газовые трубы, сигнальные или электрические, как правило, должны выполняться с должным учетом характера рукава через внешнюю стену и глубины ниже уровня проникновения.

Общеизвестно, что уплотнения служат резервной функцией и что предотвращение накопления влаги является основной целью создания герметичного здания в местах проникновения. Обратите внимание на то, что утечка может произойти при проникновении и течь за гидроизоляцией, если существует боковой путь.

Стеновые компенсаторы

Стеновые компенсаторы должны быть спроектированы с учетом ожидаемого смещения конструкции. Проконсультируйтесь с инженером-строителем относительно возможного движения. Для устранения утечек очень эффективным является усиленный внешний дренаж, аналогичный тому, который требуется на внешней стене. Особое внимание уделяется отводу воды у основания стены, чтобы избежать скопления воды в системе обратного заполнения или дренажа.

Соединения для строительства стен и пола

Строительные швы в большинстве случаев эффективно обрабатываются с помощью рекомендованных производителем гидрошпонок деталей.Для многих типов мембран многослойная детализация мембраны, надлежащая изоляция и допуск на детализацию стыков обычно эффективны для строительных швов. Брус с жидкой мембраной, покрытый эластомерным слоем, доходящим до края нижнего колонтитула и на несколько дюймов выше бруса, оказался исторически эффективным. Там, где требуется гидроизоляция фундаментной стены, рекомендуется добавить гидроизоляцию в строительный шов. Существуют и другие резервные системы, которые можно использовать в строительных швах стены / пола, включая инжекционные трубы, которые можно установить в швах до укладки бетона, а затем залить химическим раствором после строительства, если гидроизоляционные и гидроизоляционные линии защиты не повреждены. полностью эффективен.

Детали

Следующие данные можно загрузить в формате DWG или просмотреть в Интернете в DWF ™ (Design Web Format ™) или Adobe Acrobat PDF, щелкнув соответствующий формат справа от заголовка чертежа.

Детали, связанные с этим разделом BEDG по WBDG, были разработаны комитетом и предназначены исключительно для иллюстрации общих концепций проектирования и строительства. Надлежащее использование и применение концепций, проиллюстрированных в этих деталях, будет варьироваться в зависимости от соображений производительности и условий окружающей среды, уникальных для каждого проекта, и, следовательно, не представляют окончательного мнения или рекомендации автора каждого раздела или членов комитета, ответственных за разработку. ВБДГ.

Детали, графики и связанная информация, показанные в деталях, предназначены только для иллюстрации основных концепций и принципов проектирования и должны рассматриваться вместе с соответствующими описательными разделами Руководства по проектированию всего здания (WBDG). Информация, содержащаяся в нем, не предназначена для фактического строительства и может быть пересмотрена на основе изменений и / или уточнений в местных, государственных и национальных строительных нормах, новых технологиях ограждающих конструкций и достижениях в исследованиях и понимании механизмов разрушения ограждающих конструкций здания.Фактический дизайн и конфигурация будут варьироваться в зависимости от применимых местных, государственных и национальных требований строительных норм, климатических условий и экономических ограничений, уникальных для каждого проекта. Рекомендуется полное соблюдение рекомендаций производителей и признанных отраслевых стандартов, что должно быть отражено в соответствующих разделах спецификаций проекта.

Фундаментная стена — типовая система (Деталь 1.2.1) DWG | DWF | PDF
