способы и критерии выбора материалов, технология работ

Содержание статьи:

Для фундамента особую опасность представляют пучинистые грунты. Эта структура во время зимнего промерзания может увеличиваться в размерах до 35 сантиметров. Сила пучения настолько велика, что способна с легкостью деформировать ленточный фундамент и привести к разрушению конструкции здания. В регионах с нестабильными грунтами иногда применяют монолитное основание из железобетона под весь дом. Утепление плиты фундамента позволяет уменьшить промерзание и пучение грунта под ним.

Критерии выбора материала для утепления основания

К утеплителю под фундаментную плиту предъявляются особые требования по прочности

Утеплитель в применении к монолитной плите является частью ответственной конструкции, поэтому имеется определенный перечень требований к этому изделию:

  • Должны быть обеспечены высокие теплоизоляционные свойства при относительно небольшой толщине. Важно, чтобы точка росы в зимний период не находилась в середине железобетона и не выполняла разрушительную работу, а была смещена в изолятор.
  • Плотность теплобарьера должна быть достаточной, чтобы выдержать нагрузку не только многотонной стяжки, но и всего здания целиком. При этом однородность структуры здесь играет немаловажную роль – усадка должна происходить равномерно.
  • Не подходит для теплоизоляции под основание гигроскопичная структура, которая свободно пропускает влагу сквозь себя. В таком случае бетон будет сыреть, в нем начнут развиваться грибковые образования.

Мировая практика строительства зданий по шведской технологии показала, что монолит снизу лучше всего утеплять полимерными структурами – изготовленными промышленным способом листами полистирола пенистого либо пенополиуретаном. Для аналогичных задач был разработан специальный вид этого продукта, получившего название пеноплекс.

Для чего необходимо утепление плитного фундамента

Около 10% тепла теряется через пол, уложенный на грунт без утеплителя

Можно выделить несколько аспектов положительного влияния утепления основания дома на его конструкцию и эксплуатацию. Первое и самое важное – защита от механического повреждения несущих частей здания. Заключается она в том, что под областью утепленной коробки промерзание грунта происходит не так интенсивно, поэтому его деформация минимальна, так как грунт более просушен и сама площадь здания не позволяет глубоко проникнуть морозу вглубь или распространиться под всей плоскостью.

Второй вопрос касается промерзания и промокания фундамента. Если бетон промерзает, это ведет к пагубным последствиям: он начинает трескаться, лопаться и отслаиваться под действием сил расширения воды, ведь она все равно присутствует в его толще. При промокании добавляется еще негативное коррозионное действие, которое оказывает влага на каркас из арматуры, и образование плесени и грибков, прекрасно себя чувствующих во влажной среде. Теплоизолятор исключает это, смещая точку росы за пределы несущей конструкции и создавая дополнительный гидроизоляционный барьер.

Еще один важный момент касается теплопотерь здания. Любая поверхность строения так или иначе проводит тепло, в том числе и пол. Чем лучше организовано утепление монолитной плиты, наружных стен, кровли, тем меньше энергоносителя требуется для обогрева пространства до нужной температуры. Бетонный пол одноэтажной постройки без дополнительных мероприятий по его утеплению будет брать на себя 15% общих теплопотерь.

Экструдированный полистирол является структурой, обладающей некоторой упругостью, поэтому будет выполнять определенную роль буфера на случай возможного вспучивания земли под ним.

Плюсы и минусы теплоизоляции

Применение утеплителя предотвращает появление мостов холода

Применение в качестве изолятора пенополиуретана дает домовладельцу следующие преимущества:

  • низкую теплопроводность слоя, толщина которого может не превышать 5 см;
  • исключительные адгезионные свойства к любому типу поверхности – нет необходимости применять клеевые составы, так как полимер сам хорошо прилипает в первоначальный момент;
  • сплошной слой утеплителя, так как происходит непрерывное напыление полимера – исключается возможность появления мостиков холода;
  • отпадает надобность в применении дополнительной гидроизоляции.

Одним из важных недостатков такого метода утепления плиты фундамента является необходимость применять специализированное оборудование, которое нужно доставить на объект. Правильно, равномерно напылить полимер на поверхность может только квалифицированный специалист. В жидком состоянии материал является опасным для здоровья, поэтому повышаются требования к применению индивидуальных средств защиты при проведении операции.

Пенополистирол экструдированный по характеристикам прочности подходит для утепления плиты фундамента

При устройстве теплой подошвы из пенополистирола можно получить такие выгоды:

  • Укладка полимера не представляет особой сложности и привлечения специального оборудования. Это во много раз ускоряет процесс формирования изолятора.
  • Листы имеют малый вес, их легко доставлять на объект, разгружать и переносить.
  • Утеплитель под фундаментную плиту получается идеально равномерным по всей плоскости.
  • Сам материал имеет высокие показатели плотности и абсолютно не гигроскопичен.
  • По теплоизоляционным свойствам это один из лучших полимеров.

Среди недостатков можно выделить необходимость устройства под пенополистиролом дополнительной гидроизоляции от подмывающих грунтовых вод, так как они все равно могут проникнуть в щели между стыками. Теплобарьер необходимо клеить к гидроизоляционному основанию и между собой во избежание расползания листов при заливке бетона или подвижках грунта. Полимер относится к категории дорогого покрытия.

Технология проведения работ

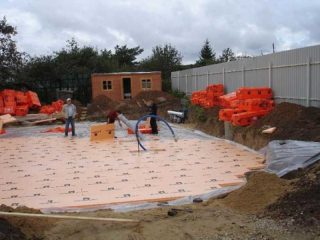

Пенополистирол укладывают на грунт перед арматурой и бетонной платформой

При устройстве малозаглубленной шведской плиты ее основание утепляют теплобарьером по следующей технологии:

  1. На поверхность выровненного котлована, отсыпанного и утрамбованного слоем песка, укладывают нетканое полотно геотекстиля, чтобы при движении грунта уложенные прямоугольники не расходились, их не рвало и не образовывались мостики холода.
  2. Устраивают слой гидроизоляции из специальной полимерной мембраны.
  3. Листы пенополистирола толщиной в 10 см укладывают первым слоем под всю площадь фундамента. Обязательно места стыков проклеивают монтажным клеем-пеной.
  4. По периметру полученного слоя устраивают опалубку из того же утеплителя на высоту будущей стяжки. Ее усиливают внешней опалубкой из древесины.
  5. Отступив от опалубки на 40-50 см по всему периметру, прогоняют второй слой изолятора из пенополистирола. Важно, чтобы стыки первого и второго слоя никаким образом не пересекались. Здесь также нужно проклеивать каждый лист с предыдущим и нижележащим.

Последним этапом идет укладка гидроизоляционной основы поверх теплоизолятора. Ее основная роль – предотвратить попадание влаги из бетона в щели между стыками, что значительно может ухудшить теплоизоляционные свойства обустроенного теплоизолятора.

Можно использовать утеплитель со специальными замками по торцу каждого листа. Профрезерованные пазы значительно упрощают монтаж, а также способствуют лучшей стыковке и меньшим зазорам.

При укладке листов полимера на битумные гидроизоляторы на последних могут присутствовать различные растворители, которые способны разъесть материал. Поэтому после монтажа такой гидроизоляции нужно выждать некоторое время, чтобы они улетучились.

Известные бренды теплоизоляционной продукции

Технониколь – известная отечественная марка утеплителя под бетон

URSA – известная в Европе торговая марка. Производитель специализируется на выпуске пенопласта, пенополистирола и экструзионной разновидности изделия. Продукция отличается высоким качеством в плане однородности и теплоизоляционных характеристик.

ТехноНиколь – промышленный гигант утеплителя на отечественном рынке. Завод выпускает пенополистиролы и широкий ассортимент другого изоляционного продукта. На производственных мощностях имеются свои лаборатории, где разрабатываются новые типы изоляторов.

Элит Пласт – производитель украинского происхождения. Выпускает достойные полимерные утеплители, которые соответствуют всем экологическим мировым стандартам.

Утепление фундаментной плиты

Утепление монолитной плиты, как технология, уже положительно себя зарекомендовала в Европе, и в странах постсоветского пространства. Востребована УШП мелкого заложения в тех географических зонах, где преобладает суровый климат. Монолитный каркас заливается на разных типах грунтовых основ, в том числе на пучинистых, со слабой переносимой нагрузкой. В то же время, главная опасность для монолитной плиты – отрицательная температура, когда земляная основа поднимается, деформируя плитное основание. Это приводит к механическим дефектам сооружения, непригодности и аварийности. Избежать подобного поможет утепление фундаментной плиты горизонтальным методом. О том, нужно ли утепление фундамента, и как это сделать, рассмотрим ниже.

Схема утепления фундамента

Преимущества утепления

Проводя утепление плиты фундамента, обеспечивается долговечность и длительную эксплуатацию без необходимости промежуточных ремонтов. Для владельцев квартир на первом этаже, домов, коттеджей, эта проблема возникает часто, нужен проект утепления фундамента пенополистиролом. Чтобы избежать тепловых потерь фундаментная плита утепляется. В каких случаях производится утепление фундамента:

  • обеспечить уровень гидроизоляции фундаментальной основы;
  • снизить показатель термоизоляционных потерь;
  • уменьшить растраты на обогрев жилого помещения;
  • предотвратить избыточное образование конденсата на поверхности несущих стен строения. Ведь конденсат приводит к разрушению зданий, как ни странно это звучит;
  • сделать условия жизни комфортными в утеплённом здании;
  • стабилизация температурного режима внутри помещения, жилого дома.

Классификация материалов для утепления

Очень часто у собственников жилья возникает много трудностей в выборе того или иного материала утепление фундамента превращается в проблему. Люди путаются в названиях и свойствах, смешивают теплоизоляционные характеристики, что только усложняет процесс обеим сторонам при покупке. В целях оказания методической помощи, рассмотрим утепление плитного фундамента, материалы и характеристики.

Материал подбирается в зависимости от характеристик теплоизоляции, климатических условий региона. Второй момент: привлечение специальной техники для распыления химического реагента – полиуретана на поверхности мелкого заложения. Третий фактор – наличие финансовых средств, так как утепление процедура не дешёвая.

  • Пенополиуретан: плиты пеноплэкс для фундамента востребованный материал среди остальной линейки утеплителей. Изготавливается из вспененной кислородом пластмассы. Сама химическая смесь изготавливается непосредственно на площадке при строительстве. Там происходит процедура смешивания двух реагентов для утепления.Пенопластовые листы или ППУ обладают великолепными качествами по сохранению тепловой энергии в строении, снижении уровня шума, повышении звуковой изоляции. Не подвержен негативному воздействию влаги, устойчив к воспламенению;
  • пенопласт — утеплитель для фундаментных плит в основе содержит гигроскопичную пену. Экструзионный пенопласт также используется для утепления фасадов и иных частей конструкций. У плиточного пенопласта низкий коэффициент прочности и неустойчивость к механическим повреждениям на поверхности мелкого заложения;
  • ЭППС экструдированный пенополистирол — утеплитель для плит фундаментов: занимает почётное первое место по функциональности и применению. Изготавливается в стандартной прямоугольной форме. Листы состоят из ячеистой структуры. Материал способен выдерживать нагрузки, не подвержен изменениям, устойчив к температурным перепадам. Используется для теплоизоляции фундамента пенополистиролом, причём, дополнительная защита не требуется. Наличие отверстий для отвода конденсата и влаги.

пенополистирол

Утепление плиты

С целью утепления фундаментальных основ используют гранулированный пенополистирол (пенопласт) в бетон мелкого заложения. Ещё называют тёплым бетоном. Приготовление утеплителя для плитного фундамента возможен как на заводе, так и непосредственно на строительной площадке. Это зависит от заказчика и возможности доступа строительной техники к площадке для утепления фундамента пенополистиролом.

В плитный фундамент рекомендовано использовать ППС с плотностью не менее чем 1200D. Проект: на один куб бетонной смеси: 0,3 тонны цемента М400, один куб пенополистирола гранулированного, 0,8 тонны песка, омыленная смола по надобности.

При укладке бетона учитывается показатель усадки, один миллиметр на каждый метр. Теплопроводность смеси будет не велика. Нужен экструдированный пенополистирол под плиту снизу, но не сверху. Пенопласт должен иметь толщину слоя не больше 10,0 см.

Чем руководствоваться при выборе материала утеплителя

Так как не каждое изделие может подойти для использования в качестве утеплителя, при выборе нужно руководствоваться следующими факторами:

  • показатель водонепроницаемости: чем меньше пенопласт набирает в себя воду, тем дольше сохраняет полезные свойства, и наоборот. В период отрицательных температур, вода кристаллизуется, расширяется, изменяет молекулярную структуру элемента, нарушает целостность;
  • коэффициент прочности: данные важны при сооружении фундаментальной основы на подвижных грунтовых массах, скальных породах. Острия способны причинить деформацию, повредить фундамент;
  • стойкость к различным средам: у каждого типа грунта есть особенности, состав, как химический, так и биологический. Из-за этого повышается уровень и концентрация соли, что приводит к преждевременному разрушению утеплителя мелкого заложения.

Технология (проект) утепления фундамента пеноплексом предусматривает укладку также с внутренней стороны. Но материал должен быть стойким к возгоранию. При воспламенении должно выделяться минимальное количество токсических веществ. Часто эти пары служат для возбуждения удушья у астматиков.

Срок годности панели не должен быть ниже срока отделочного материала. В противном случае будете вынуждены демонтировать слой раньше положенного времени.

Утепление фундамента лучше проводить экструдированным пенополистиролом. Таким образом защитите сооружение и сохраните тепло.

Утепление фундамента

Классический проект утеплённой фундаментальной плиты

  • Утрамбованная грунтовая поверхность;
  • прослойка геотекстиля;
  • слой песчаной подушки глубиной не более 20,0 см;
  • слой подушки из щебня глубиной не более 20,0 см;
  • 10-ти сантиметровый уровень залегания мелкозаглубленной бетонной плиты;
  • шар гидроизоляции;
  • пласт утеплителя с толщиной не менее чем 5,0 см;
  • 35-ти сантиметровая монолитная плита;
  • ростверк из бетона размером 50 х 50 см;
  • металлические прутья третьего класса с диаметром не менее чем 1,2 см;
  • ряд газобетона шириной 37,5 см;
  • с фронтальной части ряд облицовочного кирпича, покрывающего газобетон;
  • вентиляционный зазор 3,0 сантиметра;
  • гидроизоляция, утеплитель, облицовка ростверка на цоколе из полистирола.

Характеристики пенополистирола

Средний срок эксплуатации пенополистирола равен 30-ти годам. При условии обслуживания дом будет стоять вечно. Следующие факторы негативно сказываются на сроке:

  • фронтальная поверхность, на которую будет клеиться материал, не выровнена, имеются воздушные прослойки, пробки;
  • ППС плиты изготовлены не по технологии, не имеют должной защиты от негативного воздействия ультрафиолета;
  • перед установкой материал лежал на открытом пространстве и на него воздействовали погодные условия.

Утеплители, независимо от названия и маркировки, имеют повышенный уровень воспламенения. Относятся к третьему и четвёртому классу. В настоящее время большинство производителей добавляют в состав такой химический реагент, как антипирин. Главная особенность – затухание при воспламенении. К стандартной маркировке добавляется марка «С».

  • Обильное выделение дыма при горении, в процессе которого в атмосферу выпадают цианиды и бромоводород;
  • минимальный показатель поглощения воды;
  • повышенная прочность на изгиб;
  • утепляющая функция — минимальный показатель теплоотдачи;
  • взаимодействие с нефтепродуктами.

Нейтральное взаимодействие с битумом, цементом, гипсом, известью, асфальтом.

Утепление фундамента несложный проект. Достаточно иметь строительную площадку с подъездом для техники. В противном случае нужно самостоятельно готовить бетонную смесь с обязательным учётом пропорций и соотношения. Может быть изначальный этап покажется затратным, но эти затраты себя окупят в полном объёме в течение первого года. Стоит ли утеплять фундаментную плиту пенополистирольными листами, однозначно да.

Утепление монолитного фундамента: технология

Утепление монолитного фундамента — важный процесс при возведении здания на подвижном грунте. Это поможет не только повысить теплоизоляцию пола, но и предотвратит морозное пучение грунта под строением. Если вы далеки от технологии укладки утеплителя и выбора материала, то наши советы помогут разобраться во всех нюансах. Освоим главные моменты, и, проведя утеплительные мероприятия, можно обезопасить себя от множества неприятностей в будущем.

Общие сведения о плитном фундаменте

При возведении жилых и нежилых зданий используют различные виды фундамента. Выбор основывается на типе строений и грунта под ними. Для нестабильных почв с высоким залеганием вод подойдет монолитное основание, способное выдержать значительные внешние воздействия. Плитный фундамент состоит из нескольких слоев:

  • песчаный, на который внахлест застилают полосы геотекстиля. Стыки проклеивают строительным скотчем;
  • второй слой — щебенка, толщиной не менее 15 см;
  • слой цементного раствора толщиной 10 см;
  • слой материала для защиты всей конструкции от влаги;
  • теплоизоляция;
  • полиэтиленовая пленка, уложенная внахлест;
  • арматурная сетка;
  • бетонная заливка.

Утепление монолитного фундаментаКак выглядит монолитный фундамент

Монолитные фундаменты по сравнению с ленточными и столбчатыми, имеют массу положительных качеств:

  • выполняют функцию пола для первого этажа;
  • подходит для постройки зданий на плавающих грунтах, обеспечивая их сохранность во время передвижения почвы;
  • подходит для строительства на торфяниках и болотистой местности;
  • железобетонная плита основания не подвержена усадке;
  • подходит для возведения зданий до 3 этажей.

Но не все так хорошо, как кажется на первый взгляд. Монолитный фундамент не дешевое удовольствие. Для его возведения понадобятся серьезные финансовые вложения на покупку материалов и аренду крупной строительной техники. К тому же обустройство монолитного основания требует определенных знаний технологии. Его нельзя возводить на склонах. Именно поэтому плитный фундамент выбирают только тогда, когда другого варианта нет.

Показания и преимущества утепления

Утепление плитного фундамента проводится для обеспечения определенных нужд. С его помощью можно:

  • предотвратить разрушение конструкции от перепада температур;
  • сделать пол на первом этаже более теплым;
  • сэкономить на будущем обогреве здания;
  • уменьшить пучение грунта под строением.

В качестве теплоизоляционного слоя применяют различные материалы, кроме  минеральной ваты. Особенность технологии утепления в том, что бетонная конструкция возводится на слое теплосберегающего материала. Благодаря этому почва под домом не промерзает. Утеплители позволяют повысить эффективность работы теплого пола.

Виды и критерии выбора материалов утепления

Выбор материала для утепления монолитного фундамента один из главных процессов. Не каждый из них подойдет для работы в грунте, поэтому при выборе нужно руководствоваться следующими критериями:

  • водонепроницаемость. Если утеплитель напитает в себя воду из земли, то утратит свои свойства. При замерзании вода внутри начнет расширять материал и нарушать его целостность;
  • прочность. Из-за движения грунтовых вод, камней, песка и т.д. на утеплитель создается повышенное давление. Острые края частиц продавливают материал и при недостаточной крепости, обламывают его и оставляют трещины;
  • устойчивость к агрессивным средам. Часто в грунтовых водах содержатся химические примеси с повышенной концентрацией солей. Некачественный утеплитель быстро разрушится от их воздействия.

Если утепление выполняется внутри здания, материал должен быть негорючим, не выделять токсических веществ, которые могут негативно сказаться на здоровье окружающих.

Строительный рынок предлагает и другое сырье для обустройства монолитного фундамента:

  • пенополиуретан — вспененная пластмасса с пористой структурой, наполненной пузырьками воздуха. Материал на строительную площадку поставляется в жидком виде и уже непосредственно перед утеплением наносится на фундаментные конструкции. Делают это специальным оборудованием. Утеплитель создает на поверхности прочную пену, позволяющую минимизировать теплопотери и защищающую от посторонних шумов. Утеплительный слой не гниет от постоянного воздействия влаги и устойчив к возгоранию;
  • пенопласт — один из востребованных материалов, который уже несколько десятилетий служит отличным утеплителем для зданий. Он дешевый, имеет высокую утепляющую способность, но непрочный к механическим воздействиям. Из-за этого пенопласт перед монтажом нужно дополнительно облицовать;
  • экструдированный пенополистирол — часто используется в качестве утеплителя фасадов и фундаментов в том числе. Выпускается в виде прямоугольных листов с мелкоячеистой структурой. Материал способен выдерживать высокие нагрузки без изменения свои свойств и формы. Пенополистирол не нуждается в дополнительной защите, поэтому наиболее востребован среди строителей.

Утепление монолитного фундаментаЭкструдированный пенополистирол – утеплитель для монолитного фундамента

Выбирать материал для утепления нужно такой, срок службы которого равен или больше срока эксплуатации отделки. Это позволит не разрушать целостность стен, если утеплительный слой «выйдет из строя».

Принципы и способы утепления монолитного фундамента

Утепление плитного фундамента здания требует определенных знаний и изучение пошаговой технологии. Многое зависит от выбора материалов, способы укладки которых могут отличаться. Монтаж проводится как с внутренней, так и с внешней стороны. Если для наружных работ будет использоваться пеноплекс, то это позволит защитить не только плиты, но и стены от промерзания. Обустройство внутренней части основания улучшит микроклимат в помещении, но не защитит стены от сильных морозов.

Какой из этого следует вывод? Наружное утепление фундамента пеноплексом — отличный вариант для любых построек. Его использование возможно только на начальных этапах строительства. В противном случае провести утепление можно будет лишь изнутри.

Утеплять основание постройки нужно заранее, в теплое время года, когда стоит сухая погода. Особенно это касается регионов с холодным климатом, где похолодание наступает значительно раньше, а грунт промерзает на большую глубину.При строительстве зимой потребуются дополнительные расходы на подогрев бетона и поддержание нужной температуры на участке.

Технология утепления монолитного фундамента

В утеплении плитных фасадов каждый процесс имеет большое значение. Соблюдение поэтапности и технологии позволит добиться качественной роботы, снизить теплопотери всей будущей постройки и сохранить ее долговечность.

Утепление плитными материалами

Плитные материалы для утепления используют чаще остальных. Это пенопласт, пенополистирол, иногда минвата. Достаточно будет слоя в 5-10 см. Если используют минеральную вату, то поверхность основания предварительно не нужно будет ровнять.

Плитный материал можно монтировать одним из двух способов: на клей или на саморезы. Процесс выполняется по следующей схеме.

  1. Если используют саморезы, лист утеплителя крепят к поверхности фундаментной плиты. На каждый кв. м. необходимо подготовить 8-10 расходников.
  2. Во втором варианте используют специальный клеевой раствор.

Для каждого вида крепления существуют общие правила. Утеплительный материал монтируется горизонтально, начиная с нижнего угла. Каждый последующий лист прикладывается сбоку от предыдущего. Ряды утеплителя выставляют так, чтобы швы между листами были немного со сдвигом и не образовывали сплошной зазор. Промежутки заделывают строительным скотчем или специальной гидроизоляционной лентой. В завершении рекомендуется нанести гидроизоляционную штукатурку.

Применение напыляемой изоляции

Жидкий пенополиуретан после застывания обеспечивает отличную теплоизоляцию и дополнительную защиту от влаги. Всего 5 см ячеечной структуры материала можно сравнить по плотности с метровой толщиной пенополистирола. Это значит, что нет необходимости в проведении дополнительного утепления внутри здания.

Технология утепления напыляемой изоляции такая.

  1. Путем смешения компонентов непосредственно перед работой получают необходимый утеплитель.
  2. С применением специальной техники материал распыляется на поверхность фундамента.
  3. После застывания пена превращается в прочный слой утепляющего напыления.

Способ теплоизоляции пенополиуретаном имеет ряд преимуществ:

  • экономит времени. За одну рабочую смену можно утеплить несколько сотен квадратных метров основания;
  • перед монтажом покрываемую поверхность можно не выравнивать;
  • создает на фундаменте сплошной слой без швов и стыков;
  • является самым теплым из всех существующих утеплителей;
  • имеет хорошую адгезию с бетонной поверхностью основания;
  • исключает необходимость в дополнительной гидроизоляции;
  • эксплуатационный срок материала более 35 лет;
  • экологически чистый и не создает вредных выбросов в атмосферу.

Утепление монолитного фундаментаЖидкий пенополиуретан часто используют для утепления монолитного фундамента

При таком количестве плюсов, пенополиуретан не лишен недостатков. Его стоимость в несколько раз выше, например, того ж пенопласта или минваты. Для работы с материалом требуется спецтехника. Неустойчив к воздействию солнечных лучей, поэтому нуждается в защитной облицовке.

Применение насыпных материалов

Использование насыпного материала, такого как керамзит, является одним из простых способов утепления монолитной плиты. Для этого понадобится более широкая траншея, в которую будет засыпаться слой в 50-70 см. Если толщина будет меньше, то материал не сможет выполнять возложенных на него функций. Технология проведения монтажа следующая.

  1. Стену дополнительно гидроизолируют грунтовкой, штукатуркой, мастикой и т.д.
  2. Дно траншеи выстилают пленкой или геотекстилем. Если используется обычный полиэтилен, то делают не менее двух слоев.
  3. Следующим слоем идет щебень примерно, в 15-20 см.
  4. В щебень укладывается дренажная труба для отвода воды.
  5. Далее траншея засыпается керамзитом.

Рекомендуется также сделать перегородку из кирпича, шифера, пластиковых или металлических панелей, а уже между ней и фундаментом засыпать керамзит. Это будет своеобразным барьером, препятствующим попаданию влаги на утеплитель.

Нюансы монтажа защиты утеплителя

Завершающим этапом в утеплении монолитной плиты фундамента станет защита теплоизоляции. Это убережет материал от деформации и воздействия влаги. Слой пенопласта защитит кирпичная кладка. Для пенополиуретана и листовых материалов делают обрешетку из деревянных брусьев или металлических профилей. Каркас крепят к фундаменту, а слой утеплителя монтируют между ним и стеной. Поверх каркаса, на саморезы, крепят любой защитный слой. Если это металл, то должна использоваться либо нержавейка, либо оцинкованные листы.

Технология утепления фундамента покажется сложной только на первых этапах. Если разобраться с ее нюансами и все делать по правилам, то результат превзойдет все ожидания. Выполнение работ своими руками позволяет сэкономить на специалистах и монтаж теплоизоляции не выльется в копеечку.

Утепление фундаментной плиты пенополистиролом, утеплитель, как утеплить?

Почти 80% территории нашей страны приходится на зону пучинистых грунтов, представляющих опасность для фундаментной плиты и других видов оснований под здания и сооружения. Такие грунты, промерзая, могут значительно увеличиваться в объеме, что приводит к подъему его поверхности – морозному пучению.

Как утеплить фундаментную плиту?

Утепление фундаментной плиты позволяет отсечь зону морозного пучения, а значит избежать ее растрескивания. К тому же снижается оплата за отопление. Еще одним плюсом можно считать, тот факт, что на стенах не образуется конденсат, а значит не появиться плесень. Проведение работ по теплоизоляции благотворно влияет на эксплуатационные свойства всего здания, увеличивает его долговечность.

При выборе материала для утепления фундаментной плиты нужно учитывать следующие эксплуатационные характеристики:

  • высокий уровень механической прочности к сжатию;
  • минимальный показатель водопоглощения;
  • низкая теплопроводность.

Такой привычный утеплитель, как минеральная вата, не подходит для этих целей, поскольку хорошо впитывает воду и сжимается при засыпке грунтом. Удовлетворяет все требованиям и очень прост в использовании пенополистирол. Еще одним утеплителем под фундаментную плиту, который имеет необходимые эксплуатационные качества, является пеностекло, однако его применение будет стоить гораздо дороже.

Утепление фундаментной плиты может происходить не только снаружи, но и из нутрии. Специалисты считают, что наружная теплоизоляция намного эффективнее и позволяет решать множество задач, по улучшению климата в помещении и повышению долговечности строения. Однако утепление снаружи не всегда возможно, в основном, из-за высокой трудоемкости, поэтому эти работы лучше выполнять еще на стадии строительства.

Впрочем, и внутренняя термоизоляция дает свои результаты: помещение становится более прогретым, нормализуется микроклимат, тепло не утекает наружу. Также следует отметить простоту таких работ.

Утепление фундаментной плиты пенополистиролом

Достаточно эффективным и простым способом утепления фундаментных плит считается экструдированный пенополистирол. Этот материал имеет закрыто-ячеистую структуру, чем отличается от обычного пенопласта, у которого после 2-3 лет эксплуатации будет разрушена структура и он превратится в груду шариков.

Экструдированный полистирол обладает следующими свойствами:

  • устойчивость к влаге и агрессивным химическим соединениям;
  • не стареет и не изменяет эксплуатационных свойств;
  • экологическая чистота;
  • доступная цена и др.

Для термоизоляции используются пенополистирол в виде специальных плит. Они должны обладать прочностью на сжатие не менее чем 200 кПа для частных строений, 250 кПа для объектов промышленности и высотного жилого строительства.

Чтобы утеплить вертикальную часть фундаментной плиты снаружи необходимо выполнить подготовительные операции:

  • в случае если фундамент засыпали грунтом, то нужно удалить всю землю вдоль боковой поверхности до глубины промерзания грунтов;
  • нанести на всю рабочую поверхность слой изоляции.

Установка плит изоляции

Когда в качестве гидроизоляции используется битумный рулонный материал, достаточно разогреть его в нескольких точках и прижать плиту из полистирола. Очень важно рассчитать силу прижатия, поскольку можно продавить поверхность утеплителя и изделие придет в негодность.

Если используются другие виды битумных или битумно-полимерных материалов, то на пенополистирол под фундаментную плиту наносят специальную мастику в виде полос или точек и прикладывают их в нужном месте. Для грамотной теплоизоляции плиты располагают в шахматном порядке. Металлические крепления могут нарушить гидроизоляцию, поэтому специалисты не рекомендуют их использовать при утеплении фундаментных плит.

Выполнить достаточно большие объемы работ, которые требуют не только сноровки, но и знаний, а также опыта их выполнения, достаточно сложно, да и долго. Если вы живете в Москве или Подмосковье, то обратившись в строительную компанию «Проект», сможете избавить себя от этой монотонной и требующей усилий работы, и получить качественно и быстро выполненное утепление фундаментных плит по невысокой цене.

Утепление основания

Провести утепление под фундаментной плитой можно только в процессе ее устройства, а значит ее нужно планировать еще на стадии разработки проекта. Теплоизоляционные изделия из экструдированного пенополистирола укладывают на слой изоляции.

Чтобы защитить утеплитель под фундаментную плиту от попадания жидких составляющих бетона, на него укладывают в один слой полиэтиленовую пленку, которая должна иметь толщину 150-200 мкм. Такой защиты будет достаточно, если армирование фундаментной плиты будет выполняться способом вязки. Если же используется сварка, то необходимо создание защитной стяжки, которую можно выполнить из бетона низких марок, либо раствора из песка и цемента. В этом случае полиэтилен укладывается при помощи двухстороннего скотча с перехлестом в 150 мм.

Теплая фундаментная плита

Специалисты рекомендуют устанавливать теплый плитный фундамент с вмонтированными в него трубами подогрева. Такую конструкцию называют утепленной шведской фундаментной плитой. Кроме системы подогрева, в ней размещается канализация и водопровод.

Начинают возведение теплой фундаментной плиты с рытья котлована, на дно которого укладывается сначала песок, который нужно утрамбовать и проложить в нем коммуникационные трубы. Затем укладывают слой гравия и теплоизоляцию в два слоя. На утеплитель устанавливают арматуру, на которой размещаются трубы подогревающие пол, причем они не должны пересекаться между собой. Остается только залить эту многослойную конструкцию бетоном, толщина которого будет составлять 10 см.

По аналогии, наши специалисты разработали свою концепцию теплой фундаментной плиты. В этом случае экструдированый пенополистирол укладывают на песчаную отсыпку. При этом способ размещения утеплителя зависит от конструкции здания и задач теплосбережения. Далее укладывается арматура и прямо внутри арматурной сетки закладывают трубки для водяного теплого пола. Потом заливают все бетоном.

Справится с любым из вышеописанных вариантов возведения теплой фундаментной плиты, могут только специалисты с достаточной квалификацией, опытом и прочными знаниями. Всем этим критериям отвечают сотрудники нашей компании. Обращайтесь к нам, и вы сможете стать обладателем фундамента, параметры которого будут отвечать всем государственным нормативам, обязательно учтем и все пожелания клиентов.

Утеплитель под фундаментную плиту

Классификация материалов для утепления

Очень часто у собственников жилья возникает много трудностей в выборе того или иного материала утепление фундамента превращается в проблему. Люди путаются в названиях и свойствах, смешивают теплоизоляционные характеристики, что только усложняет процесс обеим сторонам при покупке. В целях оказания методической помощи, рассмотрим утепление плитного фундамента, материалы и характеристики.

Материал подбирается в зависимости от характеристик теплоизоляции, климатических условий региона. Второй момент: привлечение специальной техники для распыления химического реагента – полиуретана на поверхности мелкого заложения. Третий фактор – наличие финансовых средств, так как утепление процедура не дешёвая.

  • Пенополиуретан: плиты пеноплэкс для фундамента востребованный материал среди остальной линейки утеплителей. Изготавливается из вспененной кислородом пластмассы. Сама химическая смесь изготавливается непосредственно на площадке при строительстве. Там происходит процедура смешивания двух реагентов для утепления.Пенопластовые листы или ППУ обладают великолепными качествами по сохранению тепловой энергии в строении, снижении уровня шума, повышении звуковой изоляции. Не подвержен негативному воздействию влаги, устойчив к воспламенению;
  • пенопласт — утеплитель для фундаментных плит в основе содержит гигроскопичную пену. Экструзионный пенопласт также используется для утепления фасадов и иных частей конструкций. У плиточного пенопласта низкий коэффициент прочности и неустойчивость к механическим повреждениям на поверхности мелкого заложения;
  • ЭППС экструдированный пенополистирол — утеплитель для плит фундаментов: занимает почётное первое место по функциональности и применению. Изготавливается в стандартной прямоугольной форме. Листы состоят из ячеистой структуры. Материал способен выдерживать нагрузки, не подвержен изменениям, устойчив к температурным перепадам. Используется для теплоизоляции фундамента пенополистиролом, причём, дополнительная защита не требуется. Наличие отверстий для отвода конденсата и влаги.

Чем руководствоваться при выборе материала утеплителя

Так как не каждое изделие может подойти для использования в качестве утеплителя, при выборе нужно руководствоваться следующими факторами:

  • показатель водонепроницаемости: чем меньше пенопласт набирает в себя воду, тем дольше сохраняет полезные свойства, и наоборот. В период отрицательных температур, вода кристаллизуется, расширяется, изменяет молекулярную структуру элемента, нарушает целостность;
  • коэффициент прочности: данные важны при сооружении фундаментальной основы на подвижных грунтовых массах, скальных породах. Острия способны причинить деформацию, повредить фундамент;
  • стойкость к различным средам: у каждого типа грунта есть особенности, состав, как химический, так и биологический. Из-за этого повышается уровень и концентрация соли, что приводит к преждевременному разрушению утеплителя мелкого заложения.

Технология (проект) утепления фундамента пеноплексом предусматривает укладку также с внутренней стороны. Но материал должен быть стойким к возгоранию. При воспламенении должно выделяться минимальное количество токсических веществ. Часто эти пары служат для возбуждения удушья у астматиков.

Срок годности панели не должен быть ниже срока отделочного материала. В противном случае будете вынуждены демонтировать слой раньше положенного времени.

Утепление фундамента лучше проводить экструдированным пенополистиролом. Таким образом защитите сооружение и сохраните тепло.

Характеристики пенополистирола

Средний срок эксплуатации пенополистирола равен 30-ти годам. При условии обслуживания дом будет стоять вечно. Следующие факторы негативно сказываются на сроке:

  • фронтальная поверхность, на которую будет клеиться материал, не выровнена, имеются воздушные прослойки, пробки;
  • ППС плиты изготовлены не по технологии, не имеют должной защиты от негативного воздействия ультрафиолета;
  • перед установкой материал лежал на открытом пространстве и на него воздействовали погодные условия.

Утеплители, независимо от названия и маркировки, имеют повышенный уровень воспламенения. Относятся к третьему и четвёртому классу. В настоящее время большинство производителей добавляют в состав такой химический реагент, как антипирин. Главная особенность – затухание при воспламенении. К стандартной маркировке добавляется марка «С».

  • Обильное выделение дыма при горении, в процессе которого в атмосферу выпадают цианиды и бромоводород;
  • минимальный показатель поглощения воды;
  • повышенная прочность на изгиб;
  • утепляющая функция — минимальный показатель теплоотдачи;
  • взаимодействие с нефтепродуктами.

Нейтральное взаимодействие с битумом, цементом, гипсом, известью, асфальтом.

Утепление фундамента несложный проект. Достаточно иметь строительную площадку с подъездом для техники. В противном случае нужно самостоятельно готовить бетонную смесь с обязательным учётом пропорций и соотношения. Может быть изначальный этап покажется затратным, но эти затраты себя окупят в полном объёме в течение первого года. Стоит ли утеплять фундаментную плиту пенополистирольными листами, однозначно да.

Для чего необходимо утеплять фундамент

Утеплитель для фундамента рассчитывается на стадии проектирования будущего здания. На основе исходных данных (температурные показатели и влажность региона, нагрузка, грунтовые воды) производится выбор конкретного материала и расчёт необходимой мощности слоя.

Гидроизоляция фундамента, также как и теплоизоляция фундамента, играют важную роль для сохранения его целостности. Если уровень грунта поднимается, то деформация фундамента неизбежна. Особенно если при производстве работ нарушена технология: фундаментная плита должна быть утеплена. А сам фундамент уходить ниже глубины промерзания грунта. Это позволяет избежать разрушительного действия возникающих зимой бугров морозного пучения. Определение сезонного уровня грунта, подвергающегося промерзанию, лежит на проектировщиках.

Гидро и теплоизоляция фундамента

Утепление фундамента представляет собой не только монтаж дополнительного утеплителя для защиты от холодного воздуха. В этот процесс входит расчёт уровня перекрытия пола.

Непосредственное утепление фундамента гарантирует сохранение тепла в нижней части дома, а значит и по всему строению. В ходе эксплуатации здания собственник экономит значительные средства на отоплении.

Утепление фундамента служит также для гидроизоляции конструкции.

При правильном проведении работ по утеплению основания здания, вы получаете:

  • Сокращение потери тепла.
  • Снижение расходов на отопление.
  • Устранение негативного воздействия морозного пучения.
  • Стабилизация температуру внутри дома.
  • Сводит к минимуму образование конденсата.
  • Способствует прочности при механических воздействиях.

Чем и как утеплить фундамент снаружи

Утепление фундамента определяет создание комфортного температурного режима в помещениях. Также владелец дома ощутит внушительное снижение затрат на отопление комнат – это происходит за счёт снижения потерь тепла. В зависимости от уровня промерзания грунта устанавливают и тип оптимального утеплителя.

Грунт имеет набор собственных физических характеристик. Установлено, что сопротивление промерзанию стен фундамента должно быть на единицу меньше, чем теплосопротивление наружных стен дома.

Утепление фундамента снаружи

Толщина изоляции определяется по формуле:

δут=(Rтребуемое-1,05-δ/λ)*λут
В представленных значениях
δут — толщина теплоизоляции фундамента, м;
Rтребуемое — нормируемое сопротивление теплопередаче стены;
δ — толщина несущей стены фундамента в метрах;
λ — коэффициент теплопроводности материала несущей части фундамента;
λут — коэффициент теплопроводности теплоизоляции фундамента.

Конечно, не только уровень промерзания грунта оказывает влияние на разработку утеплителя для фундамента. В зависимости от типа конструкции основания составляется проект укрепления и утепления, а также таких мероприятий, как покрытие битумной гидроизоляции и многое другое.

Свайный фундамент

Утепление свайного фундамента

Этот тип фундамента обретает популярность, в виду прочности и надёжности при скорости возведения и низкой стоимости. Если сваи установлены ниже глубины промерзания грунта, то нет потребности изолировать сваю. Но важно утеплить фундамент по периметру – для этого применяют плиты из экструдированного пенополистирола. Так удаётся сохранить целостность и положение отмостки. Эти плиты следует закладывать ниже отмостки на 0,3-0,4 метра. Рекомендуемый размер 1,25 метра ширина и 50 мм высота.

Столбчатый фундамент

Утепление фундамента, который представляет собой систему столбиков, наиболее часто производят с помощью экструдированного пенополистирола. Иногда применяют вспенивающийся пенополиуретан.

Пенопласт оптимален для утепления столбчатого фундамента изнутри. Но он имеет одно явное преимущество перед другими материалами – низкую стоимость. Поэтому его охотно монтируют и снаружи. Хотя делать это не рекомендуется.

Утепление столбчатого фундамента

Керамзит тоже дешёвый материал. Его часто засыпают в предварительно установленную опалубку с внутренней стороны фундамента.

Утеплитель для фундамента Технониколь – это классическая минеральная вата. Она также устанавливается с внутренней стороны. Главное достоинство утепления фундамента технониколью – поглощение влаги материалом.

Пеноплекс отличается лучшей прочностью и долговечностью. По всем показателям он в числе лидеров, но и стоимость материала соответствует качеству.

Ленточный фундамент

Для этого типа фундамента утепление снаружи гораздо важнее. Чтобы обезопасить стены подвального помещения используют несколько слоёв теплоизоляционных материалов. Для сохранности структуры материалов важно, чтобы гидроизоляция фундамента гарантировала удаление влаги.

После подготовки траншеи перед заливкой фундамента почву обязательно утрамбовывают. После засыпают слой песчаной подушки в 10-15 см. Снова проводят трамбовку. Теперь заливают тонкий слой «подбетонки», а в некоторых случаях изоляционные материалы наносят на песчаную подушку. После гидроизоляции дополнительно утепляют и подвальное помещение.

Материалы и способы утепления фундамента

Выбор теплоизоляционных материалов на современном строительном рынке невероятно многообразен. Лучше всего отталкиваться от предлагаемого в проекте (если такого нет – обратитесь к архитектору за доработкой).

После определения всех необходимых показателей, в том числе глубины промерзания грунта, определитесь с типом утеплителя. Они могут отличаться по структуре и форме:

  • Штучные утеплители.
  • Гибкие.
  • Сыпучие и др.

Также выделяют волокнистые, ячеистые и зернистые типы. Сырьё для изготовления делится на органическое, неорганическое и искусственное.

Одним из самых популярных материалов для утепления служит пенопласт. Он дешёвый и имеет хорошие характеристики в эксплуатации. Бывает вспененный и экструдированный. Монтаж также предельно прост и может быть выполнен своими силами.

Популярная разновидность пенопласта — экструдированный пенополистирол. Он имеет прочную структуру и характеризуется высокой гигроскопичностью, также пенополистирол хорошо сдерживает тепло. У экструдированного пенополистирола есть свои минусы:

  • Низкое сопротивление растворителям.
  • Подверженность воспламенению.

При работе с пенополистиролом есть отдельные обязательные правила:

  1. В крепежных составах должны быть применены растворители органического происхождения. Механическое разрушение структуры материала снижает его защитные свойства.
  2. Если грунт подвержен морозному пучению, то следует дополнительно защитить его от механического повреждения. Это делают с помощью кирпичной кладки или специальной полиэтиленовой мембраны.
  3. Обязательна укладка водонепроницаемого покрытия для защиты для дождевых вод.

Пенополиуретан позволяет при работах создавать теплоизоляционный слой, не имеющий швов. Благодаря этому создаётся надёжная защита от проникновения воздуха с низкой температурой. Наносят покрытие специальным насосом в несколько слоёв.

Материал имеет низкую теплопроводность и отлично защищает от шума и коррозии. Он огнеупорный, водонепроницаемый и прочный.

В большинстве современных проектов предусмотрено утепление, при котором используют плиты экструдированного пенополистирола, представляющие собой один из видов пеноплекса. Он обладает рядом достоинств, которые выводят его в лидеры среди утеплителей:

  • Материал прочный и имеет долгий срок эксплуатации.
  • Он абсолютно безвреден.
  • Устойчив при сжатии и растяжении.
  • Плиты экструдированного пенополистирола стоят относительно недорого.

Какой утеплитель для фундамента выбрать

Теплоизоляция фундамента не может быть универсальной. Для каждого конкретного дома и для каждых условий может быть подобран лучший тип материала.

Утепление фундамента требует от строителей внимания на все стадиях, начиная с выбора утеплителя.

Главные критерии выбора материала для основания дома:

  1. Устойчивость при меняющемся давлении, под воздействием сил сжатия и растяжения, которые меняются в течение года.
  2. Сопротивление проникновению влаги в структуру материала.

Оптимальными вариантами, которые рекомендует абсолютное большинство специалистов, являются утепление фундамента с помощью:

  1. экструзионного пенополистирола,
  2. напыления пенополиуретаном.

Утепление фундамента пенополиуретаном

– это специальный материал, который применяют при теплоизоляции фундамента. В нём успешно реализованы высокие показатели изоляции тепла, воды и звука. Его наносят на поверхность слоями и с помощью специального насоса. Такое напыление составляет около 0,5 см и создаёт отличную изоляцию и защиту фундамента.

В ходе практического применения пенополиуретана определились следующие его достоинства:

  1. Отсутствие стыковочных швов, которые являются слабым местом конструкции утепления.
  2. Высокие адгезионные свойства.
  3. Низкие показатели теплопроницаемости.
  4. Сниженная паропроницаемость.
  5. Надежность.
  6. Долговечность материала.

Из минусов можно выделить:

  1. Необходимость использования особого оборудования для монтажа.
  2. Разрушение под воздействие ультрафиолетового излучения.

Известный экструдированный пенополистирол выигрывает только благодаря низкой стоимости и простому монтажу. Эти плиты отлично изолируют фундамент от разрушительного воздействия влаги. Они абсолютно не пропускают воду и сохраняют целостность фундамента. Это позволяет говорить о долгом сроке эксплуатации плит при сохранении исходных характеристик.

Утепление фундамента пенополистиролом

Пенопласт, который так охотно используют для защиты фундамента, обладает низкими эксплуатационными характеристиками. Да, он дешевый и удобный. Но после нескольких смен сезонов и прохождения циклов промерзания и оттаивания он просто разрушается и перестаёт защищать фундамент.

Для комплектации зданий и вертикального утепления фундаментов используют плиты с различными степенями сжатия (показатель прочности изделия). Так, при укреплении фундамента подходят плиты с прочностью в 250 кПа. Для пола необходимо выбрать материалы, имеющие этот показатель на уровне 500 кПа.

При выборе экструдированного пенополистирола пользователь должен чётко представлять его главные достоинства:

  1. Длительность эксплуатации – от 40 лет и более. При этом, все свойства материала сохраняются в исходном виде на весь срок использования.
  2. Высокие показатели материала при испытаниях на прочность.
  3. Стабильный уровень свойств теплоизоляции на протяжении всего периода эксплуатации.
  4. Устойчивость под механическим воздействием грызунов.

Пошаговая инструкция по утеплению фундамента дома снаружи

При строительстве дома важно не забыть утеплить и фундамент. Некоторые скажут, что это делать незачем. Но если не защитить цоколь утеплителем, то в первую зиму владелец заметит, что помещения быстро остывают, полы холодные и появляется неприятная сирость. Это все связано с тем, что замерзший грунт постепенно разрушает фундамент, и холод проникает в комнаты.

Под воздействием низки температур грунт начинает двигаться, потому в материале, из которого сделан фундамент, появляются мелкие трещины. Грунтовые воды попадают в такие поры и, замерзая, расширяют их, что ведет к постепенному разрушению цоколя.

Чтобы избежать таких последствий фундамент утепляют еще на этапе строительства. Можно установить утепляющий материал уже после того, как дом эксплуатировался некоторое время. Для того чтобы теплоизоляционный слой прослужил долгое время его покрывают отделочными материалами. Такая конструкция выполняет функции барьера от воздействия:

  1. Влаги.
  2. Температурных перепадов.
  3. Механического типа.

Кроме того, теплоизоляция сохраняет тепло внутри помещений, а значит можно меньше тратить средств на отопление дома и при этом иметь приятный микроклимат.

Какой утеплитель для фундамента выбрать?

Натуральные материалы, такие как минеральная вата, не принято использовать для утепления фундамента. Утеплитель быстро впитывает и накапливает влагу, а под механическим воздействием грунта дает усадку. Все приводит к тому, что теплоизоляция не может выполнять возложенные функции.

Хорошим вариантом для таких работ будет использование синтетических утеплителей. Например,

  1. Пенополистирол.
  2. Экструдированный пенополистирол.
  3. Пенополиуретан.

Пенополистирол

Этот материал часто используется не только как утеплитель для стен фасада, но и для фундамента. Цоколь обкладывают плитами полистирола с высокими показателями плотности и толщиной не менее чем 5 см. основными преимуществами называют:

  • Небольшой вес, что упрощает транспортировку и процесс укладки.
  • Прямоугольная форма позволяет быстро и качественно выполнить процесс монтажа опытному мастеру и новичку в этой сфере.
  • Низкие показатели теплопроводности.
  • Звукоизоляционные свойства.
  • Химическая и биологическая инертность.
  • Влагоотталкивающие свойства.

Экструдированный пенополистирол

Это ближайший родственник пенопласта. В процессе изготовления добавляют еще один этап – экструзию, который наделяет утеплитель улучшенными характеристиками. Потому экструдированный пенополистирол отличается от пенопласта:

  • Большей плотностью при той же толщине плиты, а это значит, что его можно использовать меньше в равных условиях.
  • Абсолютная непроницаемость пара и влаги.
  • Повышенные прочностные характеристики.
  • Возможность устанавливать плиты вертикально и горизонтально.
  • Биологическая инертность.

Строители называют этот утеплитель пеноплексом, но это всего лишь одна из торговых марок, которая выпускает экструдированный пенополистирол.

Пенополиуретан

Утепление фундамента дома снаружи выполняют и при помощи жидкого утеплителя, который напыляется на основание при помощи специального оборудования и быстро застывает. Пенополиуретан способен хорошо защитить бетон от негативного воздействия, поскольку кроме, стандартных характеристик имеет ряд преимуществ:

  • Наносится сплошным слоем без стыков и зазоров, что делает теплоизоляцию более эффективной.
  • Пена заполняет все трещины и выбоины, которые могли появиться за время эксплуатации.
  • Состав застывает быстро потому цоколь можно обшить отделочными материалами сразу после выполнения теплоизоляционных работ.
  • Выполняет функцию гидроизоляции.
  • Сцепляется с бетонным, кирпичным и деревянным основанием, поскольку имеет отличные показатели адгезии.

Благодаря таким достоинствам пенополиуретан постепенно вытесняет пенопласт и пеноплекс в частном строительстве. Но есть одна сложность. Нанести утеплитель без специальной установки невозможно.

Керамзит

До появления современных синтетических материалов использовался керамзит и шлак. Эти материалы стоят недорого и имеют небольшие показатели теплопроводности.

Но для того чтобы правильно и эффективно утеплить фундамент керамзитом, его нужно использовать в большом количестве. Кроме того, процесс обустройства насыпной теплоизоляции многоэтапный и трудоемкий. Есть, конечно, и свои достоинства:

  1. Эконом вариант – доступная цена.
  2. Все можно сделать своими руками без помощи профессиональных мастеров.
  3. Керамзит дешевый материал.
  4. Используют для горизонтального (на земле) и вертикального утепления.
  5. Безопасность для жизни и здоровья человека, а также окружающей среды.

Как утеплить фундамент дома пенополистиролом снаружи

Для того чтобы установить плиточный утеплитель нужно сначала подготовить место для работ. Для этого проделывают следующие мероприятия:

  1. По периметру всего здания откапывают траншею шириной около 1 м. Глубина будет разной в зависимости от глубины залегания фундамента и промерзания грунта.
  2. Поверхность цоколя очищают от загрязнений жесткой щеткой.
  3. Открытый фундамент оставляют на 10 суток для испарения влаги.
  4. Поверхность осматривают на наличие дефектов. Если они большие, то занимаются штукатуркой.
  5. Мелкие трещины и щели заделывают.
  6. Обустраивают гидроизоляцию. Для этого используют мастики на основе полимеров, каучука или битума. Органические не подойдут, поскольку будут разрушать утеплитель.

Перед использованием мастики фундамент обрабатывают битумным праймером, который улучшит адгезию. Гидроизоляцию наносят в 2 слоя, внимательно обрабатывая углы, и не оставляя залысин.

После того как мастика высохнет, приклеивают пенополистирол снаружи цоколя. Обязательно выбирают клей, который выдержит повышенную влажность и температурные скачки. Если основание обрабатывалось битумной мастикой, то ее используют и в качестве клея.

  1. Клеевой раствор наносят по периметру плиты утеплителя и несколько мазков в центре.
  2. Элемент прикладывают к нижнему левому углу и плотно прижимают.
  3. После фиксации проверяют строительным уровнем.
  4. Следующую деталь прикладывают максимально близко к соседней, чтобы оставался минимальный зазор.
  5. Если пенополистирольный утеплитель нужно уложить в несколько рядов, помнят о перевязке вертикальных швов.
  6. После завершения работ детали, которые будут находиться над уровнем грунта, дополнительно фиксируют дюбелями с широкими шляпками.
  7. Стыки дополнительно заполняют герметиком.

После того как клей полностью высохнет, траншею засыпают оставляя 30 см до уровня грунта. Землю тщательно трамбуют, выстилают гидроизоляционной пленкой (она находит на фундамент), укладывают дренажные трубы, засыпают гравием и песком, опять трамбуют и делают отмостку.

Утеплитель, который находиться над уровнем грунта требует декоративной отделки. Для этого выбирают цокольный сайдинг или другой прочный материал. Блок-хаус из дерева не стоит выбирать в качестве отделки, со временем облицовка будет терять привлекательность, а не хорошеть.

Методы утепления разных видов фундамента

Для строительства домов выбирают подходящий вариант обустройства фундамента. Но каждый из них требует своей технологии утепления. Применять одну для всех не стоит поскольку добиться нужного результата будет сложно.

Этот вид фундамента можно утеплять двумя способами:

  1. Горизотально – засыпать керамзит и сделать отмостку.
  2. Вертикально – использовать листовой или жидкий утеплитель.

Такие варианты были описаны выше. Они прекрасно подойдут для ленточного фундамента и защитят от негативного влияния. Внимательно подбирают утеплитель, ведь от его качества зависит, насколько тепло и комфортно будет находиться в помещении, и насколько долго прослужит фундамент.

В этом варианте обустройства фундамента все немного сложнее. Для начала нужно сделать забирку, которая выполняет функцию фундаментной стены. Чтобы это сделать выбирают кирпичную кладку или делают каркас из металлических профилей или дерева.

Для кирпичной кладки понадобиться сделать небольшую траншею, которую заполняют песком и щебнем, а поверх укладывают металлический профиль. Такая конструкция будет основой под стену из кирпича. Дальше сооружают цоколь.

После того как высохнет раствор стену можно дополнительно утеплить плитами пеноплекса (или пенопласта) и оштукатурить. Для декоративной отделки подойдет любой прочный материал. Если же выбран каркас из металла или дерева для свайного фундамента, его также заполняют утеплителем и облицовывают. Крепят металлический профиль при помощи сварки.

Плитный фундамент

Начинают утепление плитного фундамента после того, как подготовлен котлован. На дно засыпают песчаную подушку и утрамбовывают. Поверх песка необходимо уложить гидроизоляционную пленку. Дальше по всей площади дома размещают утеплитель, каждый следующий ряд смещается для перевязки швов.

Потом приступают к обустройству опалубки по периметру уложенного утеплителя. В опалубке размещают стальные пруты для армирования. Все заливают бетоном. После того как раствор полностью застынет, приступают к созданию отмостки.

Какие материалы могут быть задействованы для утепления

Для создания эффективного теплоизоляционного слоя необходимо выбрать материал, не впитывающий влагу и выдерживающий серьезную механическую нагрузку, оказываемую окружающим грунтом. С учетом данных условий для утепления лучше всего подходят такие способы:

  • создание изолирующего слоя из керамзита, песка или земли;
  • монтаж утепляющей конструкции из пенопласта, полистирола или аналогичных по функциональным свойствам материалов;
  • использование минеральной ваты;
  • утепление фундамента частного дома с помощью пенополиуретана.

Методы утепления разных видов фундамента

Для строительства домов выбирают подходящий вариант обустройства фундамента. Но каждый из них требует своей технологии утепления. Применять одну для всех не стоит поскольку добиться нужного результата будет сложно.

Этот вид фундамента можно утеплять двумя способами:

  1. Горизотально – засыпать керамзит и сделать отмостку.
  2. Вертикально – использовать листовой или жидкий утеплитель.

Такие варианты были описаны выше. Они прекрасно подойдут для ленточного фундамента и защитят от негативного влияния. Внимательно подбирают утеплитель, ведь от его качества зависит, насколько тепло и комфортно будет находиться в помещении, и насколько долго прослужит фундамент.

В этом варианте обустройства фундамента все немного сложнее. Для начала нужно сделать забирку, которая выполняет функцию фундаментной стены. Чтобы это сделать выбирают кирпичную кладку или делают каркас из металлических профилей или дерева.

Для кирпичной кладки понадобиться сделать небольшую траншею, которую заполняют песком и щебнем, а поверх укладывают металлический профиль. Такая конструкция будет основой под стену из кирпича. Дальше сооружают цоколь.

После того как высохнет раствор стену можно дополнительно утеплить плитами пеноплекса (или пенопласта) и оштукатурить. Для декоративной отделки подойдет любой прочный материал. Если же выбран каркас из металла или дерева для свайного фундамента, его также заполняют утеплителем и облицовывают. Крепят металлический профиль при помощи сварки.

Плитный фундамент

Начинают утепление плитного фундамента после того, как подготовлен котлован. На дно засыпают песчаную подушку и утрамбовывают. Поверх песка необходимо уложить гидроизоляционную пленку. Дальше по всей площади дома размещают утеплитель, каждый следующий ряд смещается для перевязки швов.

Потом приступают к обустройству опалубки по периметру уложенного утеплителя. В опалубке размещают стальные пруты для армирования. Все заливают бетоном. После того как раствор полностью застынет, приступают к созданию отмостки.

Какие материалы могут быть задействованы для утепления

Для создания эффективного теплоизоляционного слоя необходимо выбрать материал, не впитывающий влагу и выдерживающий серьезную механическую нагрузку, оказываемую окружающим грунтом. С учетом данных условий для утепления лучше всего подходят такие способы:

  • создание изолирующего слоя из керамзита, песка или земли;
  • монтаж утепляющей конструкции из пенопласта, полистирола или аналогичных по функциональным свойствам материалов;
  • использование минеральной ваты;
  • утепление фундамента частного дома с помощью пенополиуретана.

Данные материалы подходят для утепления фундамента кирпичных и деревянных зданий, а также домов, сооруженных из пеноблоков. Их теплоизоляционные параметры и стоимость отличаются, поэтому при выборе материала следует проанализировать преимущества и недостатки выбранного материала, чтобы найти оптимальный вариант.

Создание теплоизоляции с помощью керамзита и песка

В прошлом данный метод наружного утепления фундамента был наиболее популярным. Его преимущество заключается в свойстве керамзита, ограждающего поверхность фундамента от воздействия влаги и создающего воздушную прослойку, защищающую конструкцию от повреждения при пучении грунта во время сильных заморозков. А также необходимо отметить простоту данной методики – каждый желающий мог организовать теплоизоляцию фундамента дома своими руками без использования специальной техники.

Процесс теплоизоляции с помощью керамзита выполняется в несколько этапов:

  • По внешнему периметру фундамента выкапывается котлован;
  • Дно котлована оборудуется дренажной системой, состоящей из слоя щебня, перфорированной трубы и еще одного слоя щебня. Созданный трубопровод отводится к колодцу;
  • Поверхность фундамента очищается и просушивается, после чего проводятся гидроизоляционные работы;
  • Котлован засыпается керамзитом или песком.

К преимуществам данного способа следует отнести невысокую стоимость материалов и простоту выполнения работ.

Утепление с помощью листового материала

Перед тем как утеплить фундамент уже возведенного здания он обкапывается по наружному периметру, при этом ширина траншеи должна составлять около метра. Стенка основания до начала работ должна быть тщательно очищена от грязи и высушена, после чего на нее наносится грунтовочный материал из латекса. Грунтовка заполняет собой все пустоты и обеспечивает крепкое схватывание с гидроизоляционным слоем. Укладка рулонного гидроизоляционного материала осуществляется с нажимом. После герметизации стыков и высыхания гидроизоляции можно приступать к работе с утеплителем:

  • Наносится специальный клей, необходимый для удержания плиты (по периметру теплоизолирующей плиты сплошной линией и несколькими мазками в центральной части).
  • Отдельные плиты прижимаются к фундаменту, каждый новый лист укладывается внахлест к предыдущему.
  • Если стенка фундамента достаточно высока и одного ряда плит недостаточно, во избежание образования швов предпочтительнее шахматный порядок расположения.
  • В случае образования щелей, их следует зашпаклевать с помощью герметика или заполнить пеной.
  • Часть утеплителя, находящего выше грунта, покрывают отделочным клеем, фиксируя на поверхности армирующую сетку. Перед продолжением работ необходимо подождать трое суток, необходимых для высыхания клея.
  • Для цоколя собирается опалубка. Плита располагается на песчано-щебневой подушке и закрывается армирующей сеткой.
  • После высыхания отмостки можно приступать к отделочным работам.

Использование жидкого пенополиуретана

Застывший пенополиуретан обеспечивает помимо теплоизоляции дополнительную защиту от влаги. Благодаря ячеечной структуре 5-сантиметровый слой данного материала сравним по эффективности с плитой пенополистирола метровой толщины, а значит, дополнительные работы изнутри подвального помещения не потребуются.

Техника нанесения пенополистирола достаточно проста: материалом в жидком состоянии покрывается внешняя, предварительно очищенная стенка фундамента. С примерами выполнения работы можно ознакомится по многочисленным видео, опубликованным в Интернете.

Преимущества пенополиуретана как теплоизолирующего материала:

  • повышенная адгезия;
  • полное отсутствие швов в теплоизолирующем слое;
  • экономия на дополнительной гидроизоляции;
  • эксплуатационный срок в пределах 40 лет;
  • материал отличается экологической чистотой.

К сожалению, недостатки также имеются:

  • сравнительно высокая стоимость;
  • для работы с материалом требуется спецтехника;
  • необходимо защитить пенополиуретан от воздействия ультрафиолетового излучения.

Утепление столбчатого фундамента

Описанные выше способы применимы для монолитных и ленточных фундаментов, однако для столбчатого основания они не подходят. Для обеспечения теплоизоляции пространства между грунтом и ростверком потребуется создания специальной забирки. Данный элемент функционально схож с цоколем, но, поскольку он не нагружен, требования к прочности конструкции существенно ниже. Последовательность работы:

  • В промежутках между столбами основания выкапывается 50-сантиметровая траншея, треть ее объема заполняется песчано-щебневой смесью;
  • На подушку укладывается металлический каркас, поверх которого заливается бетонный раствор;
  • На застывший бетон устанавливается сплошная кирпичная кладка, оставляются небольшие вентиляционные отверстия.

В данной статье были описаны основные методы, как правильно утеплить фундамент частного дома, с перечислением порядка проведения строительных работ. Для более детального ознакомления с технологией утепления фундамента рекомендуем ознакомиться с советами специалистов, посмотреть несколько видео, на которых данные методики применяются на практике.

Какой фундамент лучше для дома из бруса?

Утепление фундаментной плиты: советы и рекомендации

Некоторые эффективные строительные технологии созданы недавно. Это объясняется появлением на рынке новых материалов, обладающих лучшими, или уникальными характеристиками. Некоторые из этих методик могут быть воспроизведены обычным человеком после сравнительно небольшого изучения соответствующих материалов. В данной статье рассмотрим процесс утепления собственными руками основания частного жилого дома, иного, сравнительно небольшого строения.

Для чего может понадобиться утепление плиты фундамента

Улучшение изоляционных параметров здания упростит и сделает более дешевой его эксплуатацию. Только этого факта вполне достаточно для того, чтобы задуматься о проведении соответствующих работ. Энергетические ресурсы, несмотря на временные колебания рынка, всегда будут обладать высокой ценностью. Снизив их потребление, можно будет рассчитывать на существенную экономию денежных средств.

Также следует отметить, что правильный инженерный расчет поможет вынести точку росы за контур основной части строения. Это значит, что влага не будет конденсироваться внутри конструкций. Таким образом, после модернизации ухудшатся условия для появления и развития плесени, прекратятся скрытые коррозийные процессы.

Отдельно необходимо рассмотреть пучение грунтов. Оно происходит в зимний период. Эти механические воздействия способны создавать большое давление на элементы конструкции здания. Качественное утепление плиты фундамента предотвратит такие и другие перечисленные выше вредные воздействия.

Любая технология становится понятнее на примерах, подтверждающих целесообразность ее применения. В данном случае следует обратить внимание на фундамент «утепленная шведская плита». Приведем основные параметры этой зарубежной методики, которая все чаще используется сегодня в отечественном частном домостроении:

  • Он представляет собой единую конструкцию из литого бетона с армированием, ребрами жесткости. Ее устанавливают на подушке и в окружении плит из пенополистирола.
  • Под главный утеплитель и по бокам от него изначально засыпается песок.
  • Предварительно устанавливается система сбора вод и их отведения в дренаж.
  • Отмостка по контуру снижает нагрузку на дренажный комплекс.
  • Обеспечение комфортных температурных условий производиться с помощью системы «теплый пол». Она встраивается в фундамент на этапе его создания.

Само это название определяет страну происхождения технологии. В Швеции ее с успехом  применяют боле полувека, а в России частные лица и строительные компании используют подобные методики около десяти лет. Такие сроки вполне достаточны для обоснованных выводов. Практические испытания подтвердили наличие следующих особенностей:

  • Эта технология возведения фундаментов хорошо подходит для строительства 1-2 этажных домов. Для более высоких зданий необходимо заказывать индивидуальный проект. Его далее придется согласовать во всех официальных инстанциях.
  • Чтобы полностью исключить возможность подтопления строения в период паводков следует устанавливать песчаную подсыпку необходимой высоты. Для ее определения можно использовать статистические данные по нужному региону с максимальными уровнями. При необходимости – применяются дополнительные меры по улучшению системы дренажа и гидроизоляции.
  • На песчаных грунтах можно сэкономить в процессе строительства. Здесь не понадобится производительная система отвода вод.
  • Работа с бетоном, как и во всех иных подобных случаях, рекомендована только в теплый период. Можно осуществить заливку фундамента зимой, но это будет сопровождаться повышенными затратами и увеличит риск возникновения брака.
  • Эта конструкция особенно хорошо себя проявляет именно в комбинации с «теплым полом». В частности, при отключении подогрева даже в холодную пору года тепло будет сохраняться в доме на протяжении  72 часов.
  • Полный цикл работ профессиональная компания способна произвести  за 3-4 недели.

Материал для создания качественного изоляционного слоя

Можно сделать выбор, основываясь на аналогах материалов, которые применяются в шведской технологии. Но вначале исключим неподходящие варианты:

  • Минеральные ваты разных типов не обладают необходимой жесткостью, прочностью и слишком хорошо впитывают воду.
  • Керамзит, иные материалы из гранул.  Они также не подойдут, так как не могут стать плотной, не пропускающей влагу основой для будущего фундамента.
  • Полимерные пенистые материалы, которые создаются непосредственно на рабочих площадках. Некоторые из них можно применять. Но реализация такого проекта потребует наличия определенных навыков. Также понадобится специальное оборудование.

Методом исключения мы нашли «победителя» этого заочного соревнования. Это – пенистый полистирол фабричного производства, пеноплекс. Перечислим далее те характеристики материала, которые пригодятся для решения поставленных задач:

  • Его способ производства подразумевает выпуск стандартизированной продукции. Таким образом, если приобрести пеноплекс известного бренда, то можно будет не сомневаться в том, что каждая плита будет обладать одинаковыми параметрами.
  • Точные размеры и небольшой вес облегчат перевозку, складирование, выполнение монтажных операций.
  • Равномерное распределение закрытых пузырьков в структуре пеноплекса обеспечивает отменные теплоизоляционные свойства. Чтобы произвести полноценное утепление монолитного фундамента не потребуется создавать слишком толстый слой.
  • Этот материал прочен, не пропускает влагу. Многие разновидности плит из него производят со специальными пазами по краям, что позволяет без дополнительных средств обеспечивать герметичность стыковых соединений.

Утепление плитного фундамента

Мы выяснили основные параметры данной методики, поэтому можно переходить к описанию рабочих операций.  Рассмотрим этапы, которые используются для утепления плиты фундамента:

  • Для этой группы работ вполне достаточно будет создать слой из качественного пеноплекса с толщиной не более 10 см. Его можно сформировать из двух рядов плит, которые укладываются в шахматном порядке с совместным перекрытием областей стыков.
  • Подготовка площадки должна производиться с учетом геологии участка, характеристик грунтов. При создании углубления дно надо делать ровным, поэтому на завершающих стадиях рекомендуется использовать ручной труд.
  • Производится засыпка и уплотнение песка, после чего устанавливается временная опалубка, производится заливка первого слоя бетона без армирующих элементов.
  • Когда основа застыла, на нее укладываются плиты пеноплекс в указанном выше порядке. Их закрывают сверху толстой полиэтиленовой пленкой. Швы между отдельными полосами аккуратно заклеивают широким скотчем.
  • Далее создается основной фундамент из армированного бетона.
  • После того, как он застынет, к торцевым частям присоединяют клеевым составом плиты пеноплекса.

Изоляция плит на одном уровне — Краткое описание соответствия нормам

Цель этого краткого описания — предоставить специфичную для нормативов информацию об изоляции «плита на одном уровне», чтобы гарантировать, что мера будет принята как соответствующая нормам. Предоставление примечаний должностным лицам кодексов о том, как планировать обзор и проведение полевых проверок, может помочь строителям или реконструкторам с предлагаемыми проектами и установками и предоставить должностным лицам юрисдикции информацию для принятия. Предоставление одинаковой информации всем заинтересованным сторонам (например,g., должностные лица кодекса, строители, проектировщики и т. д.), как ожидается, приведет к более строгому соответствию и меньшему количеству инноваций, подвергающихся сомнению во время обзора плана и / или полевой проверки.

Плиты теряют энергию в основном из-за тепла, проводимого наружу и по периметру плиты. Установка теплоизоляции по периметру плиты уменьшит теплопотери и облегчит нагрев плиты. Согласно справочной службе программы Министерства энергетики США по энергетическим нормам, изоляция 1 «плита на уровне» была одной из наиболее часто обсуждаемых тем о соответствии нормам в течение последних нескольких лет.Несмотря на то, что требования по существу остались прежними в Международном кодексе энергосбережения (IECC) и Международном жилищном кодексе (IRC) в версиях 2009, 2012 и 2015 годов, часто задаваемые вопросы продолжают задаваться о размещении изоляции, глубине изоляции, тепловой разрыв между кондиционируемыми и некондиционируемыми пространствами, а также пристройка или модернизация существующих домов. В этом кратком описании содержится обзор требований к изоляции плиты на уровне грунта, защите изоляции и гидроизоляции.

Обзор плана

Согласно IECC / IRC, раздел R103.3 / R106.3 Проверка документов . Должностное лицо кодекса / строительное должностное лицо должно изучить или вызвать проверку строительной документации на соответствие нормам.

В этом разделе перечислены применимые нормативные требования и подробные сведения, полезные при рассмотрении плана, касающиеся положений, обеспечивающих соответствие требованиям по изоляции плиты на одном уровне.

  • Строительная документация .Ознакомьтесь с строительной документацией, чтобы узнать подробности, описывающие монтаж и методы строительства изоляции плит. 2

    2015 IECC / IRC, Раздел R103.2 / N1101.5 Информация о строительной документации . Строительная документация должна включать информацию об изоляционном материале и R-значении.

  • Изоляция. 2015 IECC / IRC Section R402.2.10 / N1102.2.10 Плиты, монтируемые на одном уровне. Полы из плит на уровне пола с поверхностью пола менее чем на 12 дюймов ниже уровня земли должны быть изолированы в соответствии с информацией, содержащейся в Таблице требований к изоляции и оконным проемам по компонентам, которая воспроизводится после этого параграфа.Изоляция плиты на грунте должна проходить вниз от верха плиты снаружи или внутри фундаментной стены. Когда плита не зависит от стены по периметру фундамента, изоляция может быть установлена ​​либо на внешней стороне стены фундамента, либо между стеной фундамента и плитой. Изоляция, расположенная ниже уровня, в соответствии с требованиями климатических зон с 4 по 8, должна увеличиваться на длину, указанную в таблице, за счет любой комбинации вертикальной изоляции, изоляции, проходящей под плитой, или изоляции, проходящей перпендикулярно зданию Изоляция, проходящей перпендикулярно от здания должны быть защищены тротуаром или грунтом не менее 10 дюймов.Нормы разрешают, чтобы верхний край изоляции, установленной между внешней стеной и краем внутренней плиты, мог быть обрезан под углом 45 градусов от внешней стены. Изоляция кромки плиты не требуется в юрисдикциях, обозначенных должностным лицом кодекса как сильно зараженные термитами. Требования к изоляции плиты на грунте для версий IRC / IECC 2012 и 2009 гг. Приведены в следующих разделах:
    • 2012 IECC / IRC Section R402.2.9 / N1102.2.9, монолитные перекрытия
    • 2009 IECC / IRC Section 402.2.8 / N1102.2.8, Плиточные перекрытия

    Выдержка из требований к изоляции и оконным проемам по компонентам
    Таблица R402.1.2 / N1101.1.2 (2015 IECC / IRC).

    Климатическая зона 1 2 3 4 кроме
    Морской
    5 и
    морской 4
    6 7, 8
    Плита R-Value R-0 R-0 R-0 R-10 R-10 R-10 R-10
    Глубина NA NA NA 2 фута 2 фута 4 фута 4 фута

    Изоляция к R-5 должна быть добавлена ​​к требуемым значениям R края плиты для обогреваемых плит.Для обогреваемых плит в климатических зонах 1–3 установите изоляцию на глубину фундамента или на 2 фута, в зависимости от того, что меньше. Плита с подогревом — это тип конструкции, в которой бетонный пол из плиты на одном уровне с системой обогрева, встроенной в плиточный пол или под ним. Пристройки к зданиям, которые включают конструкцию плиты на уровне грунта, также подчиняются требованиям к краям плиты, перечисленным в IECC / IRC.

    • 2015 IECC / IRC, раздел R402.2.10 / N1102.2.10
    • 2012 IECC / IRC, Раздел R402.2.9 / N1102.2.9
    • 2009 IECC / IRC, раздел 402.2.8 / N1102.2.8
  • Защита изоляции. Подтвердите, что в строительной документации указана надлежащая изоляционная защита, если применимо. Жесткий пенопласт обычно используется для утепления плит.

    2015 IRC, Раздел R403.3.2, Защита горизонтальной изоляции под землей. Горизонтальная изоляция, расположенная менее чем на 12 дюймов ниже поверхности земли, или та часть горизонтальной изоляции, которая выходит наружу более чем на 24 дюйма от края фундамента, должна быть защищена от повреждений с помощью бетонной плиты или асфальтового покрытия на поверхности земли непосредственно над поверхностью земли. изоляция или цементная плита, фанера, предназначенная для использования под землей, или другие приемлемые материалы, одобренные официальным лицом, размещенные под землей непосредственно над верхней поверхностью.

  • Мигает. Подтвердите, что в строительной документации указано правильное место для установки гидроизоляции и материала гидроизоляции.

    2015 IRC, Раздел R703.8.5 Мигает. Гидроизоляция должна располагаться под первым слоем кладки над готовым уровнем земли, над фундаментной стеной или плитой, а также в других точках опоры, включая несущие перекрытия.

    • Раздел R703.4 Оклад. Утвержденный антикоррозийный гидроизоляционный слой следует применять в виде черепицы, чтобы предотвратить попадание воды в полость стены или проникновение воды к элементам каркаса конструкции здания.

Полевая инспекция

Согласно IECC 2015, раздел R104, Инспекции, строительство или работы, для которых требуется разрешение, подлежат инспекции. Строительство или работы должны оставаться доступными и открытыми для инспекции до утверждения. Обязательные проверки включают в себя опору и фундамент, каркасные и черновые работы, черновую проверку сантехники, механическую черновую проверку и окончательную проверку.

Согласно IRC 2015 года, Раздел R109, Инспекции, формулировка несколько отличается от того, что касается строительства на объекте, время от времени должностное лицо, ответственное за строительство, после уведомления от держателя разрешения или его агента, может проводить или требовать проведения любых необходимых инспекций. .Дополнительные сведения предоставляются для осмотра фундамента, водопровода, механики, газа и электричества, поймы, каркаса и кирпичной кладки, а также окончательной проверки. Любые дополнительные проверки остаются на усмотрение должностных лиц здания.

В этом разделе представлены подробные сведения о проверке конкретных положений для изоляции «плита на грунте», когда для подтверждения соответствия может потребоваться один или несколько конкретных типов проверки согласно IECC или IRC. Проверка соответствия нормам для изоляции плиты на грунте будет проводиться при осмотре фундамента.

  • Подтвердите, что изоляционный материал соответствует утвержденным номинальным значениям

.

DOE Building Foundations Section 4-2

4.2 Подробные сведения о конструкции плиты на грунте

В этом разделе проиллюстрированы и описаны несколько типичных участков плиты на грунте. На рисунках с 4-9 по 4-11 и 4-15 показаны конфигурации с изоляцией на внешней поверхности фундамента. На рисунках с 4-12 по 4-14 показаны варианты, в которых плита является основным местом для изоляции.

В эту группу деталей включены различные строительные системы, расположение изоляции и стратегии управления влажностью.

Задача на этом этапе проектирования состоит в том, чтобы разработать комплексные решения, учитывающие все ключевые факторы, без значительного усложнения конструкции или увеличения стоимости. Не существует одного набора идеальных решений; рекомендуемые методы или детали часто представляют собой компромиссы и компромиссы. Ни один конкретный подход не считается лучшим во всех случаях. В этом разделе показаны и описаны различные разумные альтернативы. Окончательный выбор дизайна будет зависеть от индивидуальных обстоятельств.

ИНТЕГРАЛЬНАЯ БАЛКА С НАРУЖНОЙ ИЗОЛЯЦИЕЙ

Рисунок 4-9. Плита на уровне грунта со встроенной балкой с внешней изоляцией. Щелкните здесь, чтобы просмотреть анимацию.

На рис. 4-9 показан фундамент в виде плиты на грунте с неразрезной балкой. Жесткая изоляция укладывается вертикально на наружную поверхность поперечной балки. Эта изоляция совмещена с оболочкой из жесткого пенопласта, которая покрывает каркасные стены над уровнем земли. Дополнительная изоляция может быть размещена горизонтально по периметру фундамента.Это может уменьшить необходимую глубину плиты в более холодном климате. Subslab изоляция расположена горизонтально и проходит вниз наклонной стороны класса пучка.

БЕТОН С НАПРЯЖЕНИЕМ

Рисунок 4-10. Плита на грунте после натяжения с внешней изоляцией и изоляцией плиты

На Рисунке 4-10 показана внешняя изоляция для плиты после напряжения. Замедлитель парообразования непрерывно перемещается по основанию. Нижний кусок жесткой изоляции помещается в форму опоры, и к нему герметизируется пароизоляция.После заливки фундамента можно частично засыпать фундамент. Затем сухожилия после натяжения подвергаются натяжению. Затем можно нанести верхний кусок поролона и покрыть его защитным материалом. См. Lstiburek (2006) для получения дополнительной информации об этом приложении. Дополнительную пену можно использовать на внутренней вертикальной поверхности стенки ствола.

КЛАДКА ФУНДАМЕНТА С НАРУЖНОЙ ИЗОЛЯЦИЕЙ

Рисунок 4-11. Плита на грунте с бетонной кладкой ствола стены и внешней изоляцией

На рис. 4-11 показан фундамент из плит на грунте с кладкой фундаментной стены.Жесткая изоляция укладывается вертикально на внешнюю поверхность фундаментной стены. Эта изоляция совмещена с оболочкой из жесткого пенопласта, которая покрывает каркасные стены над уровнем земли. Контроль влажности обеспечивается пароизолятором под плитой. Этот замедлитель парообразования продолжается вверх и по стенке ствола и перекрывается герметиком порога между фундаментом и нижней пластиной каркасной стены.

СТЕНА БЕТОННАЯ С ИЗОЛЯЦИЕЙ ПОД ПЛИТКОЙ

Рисунок 4-12. Плита на грунте с бетонной стеной и изоляцией под плитой.Щелкните здесь, чтобы просмотреть анимацию. Щелкните здесь, чтобы просмотреть анимацию.

На рис. 4-12 показана плита на уровне грунта с бетонной фундаментной стеной. Жесткий утеплитель укладывается горизонтально по периметру плиты и вертикально в стыке на краю плиты. Контроль влажности аналогичен показанному на рис. 4-11, с замедлителем образования пара, размещенным поверх жесткой изоляции.

КЛАДКА С ВНУТРЕННЕЙ ИЗОЛЯЦИЕЙ

Рисунок 4-13. Плита-на-уровне со стеной и внутренней кладкой ствола и изоляцией плиты

На рис. 4-13 показан фундамент из плиты на грунте с бетонной кладкой фундаментной стены.Жесткая изоляция укладывается вертикально на внутреннюю поверхность фундаментной стены и проходит в стык по краю плиты. В этом решении можно использовать изоляцию только на стене ствола, которая изолирует плиту от внешней стороны фундамента, но не изолирует ее от подкладки. Изоляция может быть размещена под плитой (как показано) для дополнительного контроля температуры или конденсации. В этом примере показана надземная деревянная каркасная стена размером 2 x 6 с изоляцией полости.

СТЕНА БЕТОННАЯ С КИРПИЧНЫМ ШПОНОМ И ПОД ПЛИТКОЙ ИЗОЛЯЦИИ

Рисунок 4-14.Плита на грунте с бетонной стеной и изоляцией перекрытия

На рис. 4-14 показана плита на уровне грунта с бетонной фундаментной стеной. В стене залит кирпичный выступ. Внутренняя поверхность отлита с уступом, так что внутренняя вертикальная изоляция может быть скрыта под каркасной стеной 2×6. Жесткий утеплитель укладывается горизонтально по периметру плиты и вертикально в стыке на краю плиты. Дополнительно используется слой жесткого пенопласта между обрамлением и вентиляционным пространством за кирпичной кладкой.Этот метод может ограничить движение пара внутрь, когда солнце освещает влажные кирпичи.

ИНТЕГРАЛЬНАЯ БАЛКА С КИРПИЧНЫМ ШПОНОМ / НАРУЖНОЙ ЧАСТЬЮ И ПОД ИЗОЛЯЦИЕЙ ПЛИТЫ

Рисунок 4-15. Плита на уровне земли с интегральной балкой и изоляцией снаружи и плиты

На Рис. 4-15 показана плита перекрытия с неразрезной балкой. Несущая балка опирается на опору, которая поддерживает кирпичную кладку. Пеноизоляция проходит по внутренней стороне воздушного пространства за кирпичом.Изоляция фундамента находится в той же плоскости и применяется к краю плиты под термитным щитом до основания.

.

DOE Building Foundations Section 3-1

Рисунок 3-1. Бетонная стена с наружной изоляцией

3.1 Рекомендуемые детали конструкции и конструкции

ВЕНТИРУЕМЫЕ ПРОСТРАНСТВА И НЕВЕНТИРУЕМЫЕ ПОЛЕЗНЫЕ ПРОСТРАНСТВА

Основное очевидное преимущество вентилируемого пространства для ползания перед невентилируемым состоит в том, что вентиляция может ограничить опасность распада, связанного с радоном и влажностью, за счет разбавления воздуха в пространстве для ползания. Кроме того, обеспечение вентилируемого пространства для обхода может иметь смысл в районах, подверженных наводнениям, таких как прибрежные зоны, подверженные ураганам.Вентиляция может дополнять другие меры по контролю влажности и радона, такие как почвенный покров и надлежащий дренаж. Однако, хотя увеличенный воздушный поток в подвесном пространстве может иметь некоторый потенциал разбавления для влаги из наземных источников и радона, это не обязательно решит серьезную проблему. В вентилируемых ползунках часто есть работающие вентиляционные отверстия, которые можно закрыть, чтобы снизить потери тепла зимой, но также потенциально увеличивают проникновение радона. Хотя это и не было их первоначальным назначением, вентиляционные отверстия также могут быть закрыты летом, чтобы не пропускать влажный внешний воздух, точка росы которого может быть выше температуры помещения для ползания.Однако для успеха этого подхода требуется высокий уровень информированного участия жильцов.

Невентилируемые (кондиционированные) пространства для прогулок обычно предпочтительны в большинстве случаев, за исключением случаев, когда риски наводнений исключительно высоки, как в прибрежных зонах, подверженных ураганным наводнениям. Основные недостатки вентилируемого подвесного пространства над невентилируемым заключаются в том, что (1) трубы и воздуховоды должны быть герметизированы и изолированы от потерь тепла (потери холода летом) и замерзания, (2) большая площадь (обычно потолок подвесного пространства (3) в жарких и влажных условиях теплый влажный воздух, циркулирующий в прохладном подвесном пространстве, может вызвать чрезмерный уровень влажности в конструкционных деревянных элементах (особенно в полах). балки), которые могут вызвать плесень и гниение, и (4) на практике очень трудно обеспечить герметичную непрерывную тепловую оболочку на потолке подполья.Нет необходимости вентилировать подвальное помещение для контроля влажности, если оно открыто для соседнего подвала, а вентиляция явно несовместима с подвальными помещениями, используемыми в качестве кондиционированных воздухораспределительных камер. На самом деле, есть несколько преимуществ в проектировании подвесных пространств как частично кондиционированных зон. Изоляция воздуховодов и труб может быть уменьшена, а фундамент утеплен по периметру подвального помещения вместо потолка. Обычно это требует меньшей изоляции, в некоторых случаях упрощает монтажные трудности и может быть детализировано, чтобы минимизировать опасность конденсации.

Несмотря на то, что невентилируемые помещения для подполья были рекомендованы Советом по малым домам Университета Иллинойса (Jones, 1980), «за исключением условий сильной влажности», проблемы с влажностью в подпольях являются достаточно распространенным явлением, и многие агентства не желают одобрять закрытие вентиляционных отверстий в год. круглый. Тип почвы и уровень грунтовых вод являются ключевыми факторами, влияющими на влажностные условия. Следует понимать, что подполье может быть спроектировано как короткий подвал (с плиточным полом) и, имея более высокий уровень пола, в большинстве случаев подвергается меньшему риску влажности, чем подвал.С этой точки зрения основное различие между невентилируемыми подвалом и подвальными помещениями заключается в доступности для владельца и вероятности обнаружения проблем с влажностью.

Рисунок 3-2. Компоненты структурной системы подполья

КОНСТРУКЦИЯ

Основными конструктивными компонентами подполья являются стена и основание (см. Рисунок 3-2). Стены подполья обычно строятся из монолитного бетона, бетонных блоков или альтернативных систем, таких как изолированные бетонные формы (ICF).Стены подполья должны выдерживать любые боковые нагрузки от почвы и вертикальные нагрузки от конструкции выше. Боковые нагрузки на стену зависят от высоты засыпки, типа почвы и содержания влаги, а также от того, находится ли здание в зоне с низкой или высокой сейсмической активностью. Из-за большого количества переменных, участвующих в структурном проектировании фундамента, окончательное определение толщины стен, прочности бетона, размеров фундамента и армирования должно производиться после консультации с местными строительными нормами или проектированием лицензированным инженером-строителем.

Вместо структурной фундаментной стены и сплошного фундамента конструкция может опираться на опоры или сваи с балками между ними. Эти балки между опорами поддерживают вышеупомянутую конструкцию и передают нагрузку обратно на опоры.

Бетонные опоры обеспечивают поддержку под бетонными и каменными стенами и / или колоннами. Опоры должны иметь размер, достаточный для распределения нагрузки на почву. Замерзшая вода под опорами может вздыбиться, вызвать растрескивание и другие структурные проблемы.По этой причине опоры должны располагаться ниже максимальной глубины промерзания, если только они не основаны на скальных породах или не подверженных промерзанию почвах или изолированы для предотвращения промерзания. Поскольку внутренняя температура вентилируемого подвесного помещения может быть ниже точки замерзания в холодном климате, опоры должны быть ниже глубины промерзания как по внутреннему, так и по внешнему уровню, если не защищены иным образом.

При наличии обширных грунтов или в районах с высокой сейсмической активностью могут потребоваться специальные методы строительства фундамента.В этих случаях рекомендуется проконсультироваться с местными строительными чиновниками и инженером-строителем.

УПРАВЛЕНИЕ ВОДОЙ / ВЛАЖНОСТЬЮ

Хотя ползунок не предназначен для проживания (например, подвала), очень важно контролировать количество влаги, которая может скапливаться в этом пространстве. Высокий уровень влажности при относительно низких температурах может вызвать конденсацию на различных поверхностях в подвесном пространстве. Этот конденсат может вызвать гниение деревянных опорных конструкций, что ухудшит их структурную целостность.Конденсация и высокий уровень влажности также создают среду, способствующую росту плесени, которая может иметь неблагоприятные последствия для здоровья жителей дома.

В общем, схемы управления влажностью должны контролировать воду в двух состояниях. Во-первых, поскольку почва, контактирующая со стеной фундамента, всегда имеет относительную влажность 100%, стены фундамента должны иметь дело с водяным паром, который будет иметь тенденцию мигрировать внутрь в большинстве условий. Во-вторых, необходимо предотвратить попадание жидкой воды.Жидкая вода может поступать из таких источников, как:

  • Неконтролируемые потоки поверхностных вод
  • Высокий уровень воды
  • Капиллярный поток через конструкции подземного фундамента

Существуют две основные конфигурации ползунков: вентилируемые и невентилируемые. Вентилируемое пространство для ползания исторически было наиболее широко используемой конструкцией. Он работает, позволяя наружному воздуху проходить через пространство для ползания, тем самым теоретически удаляя лишнюю влагу и позволяя ей высохнуть (Davis et al.2005). Невентилируемые пространства для ползания (также известные как закрытые или кондиционированные) не имеют вентиляционных отверстий наружу и полагаются на ограничение проникновения влаги из почвы, наряду с механическими механизмами сушки, такими как кондиционер или осушитель, чтобы предотвратить накопление влаги (Дастур и др. 2005 г.). Как для вентилируемых, так и для невентилируемых конструкций существуют общие методы, которые используются для ограничения содержания влаги в пространстве для обхода. Эти методы включают в себя методы блокировки источников влаги путем обеспечения надлежащего дренажа, замедлителей образования пара и воздушных барьеров.Также используются дополнительные методы удаления влаги, скопившейся в подвесном пространстве.

Рисунок 3-3. Дренаж в ползунном пространстве: пол в ползунке класса

или выше

Следующие методы строительства предотвратят попадание лишней воды в виде жидкости и пара в пространство для ползания. Эти методы показаны на рисунках 3-3, 3-4 и 3-5.

  • Управляйте внешней почвой и дождевой водой, используя водосточные желоба и водосточные трубы, а также выравнивая поверхность по периметру с падением не менее шести дюймов на десять футов пути.Установите слив в фундамент (если есть) и нанесите гидроизоляцию на стены фундамента. Если доступ в пространство для ползания осуществляется снаружи, расположите дверцу доступа на высоте не менее четырех дюймов над землей (Дастур и др., 2005).
  • Добавьте материал обратной засыпки или дренажный мат вокруг фундамента, который может свободно дренировать, чтобы земля или дождевая вода стекали в дренаж по периметру, если он установлен у основания фундамента. Существует множество подходов к проектированию дренажа фундамента, которые обсуждаются в следующем разделе.
  • Добавьте капиллярный разрыв (герметик для поролона с закрытыми порами или прокладка) между верхней частью бетона и пластиной подоконника, чтобы предотвратить миграцию влаги из бетонного фундамента в конструкцию пола выше. В непроветриваемых пространствах для лазания установите капиллярный разрыв между опорой и бетонной стеной (BSC 2006), чтобы ограничить количество грунтовой воды, поглощаемой через опору. Если пол в подвесном помещении находится выше верхней части основания, почва будет контактировать с внутренней стороной фундаментной стены над этим капиллярным разрывом, позволяя влаге проникать в стену через капиллярное всасывание.Установите гидроизоляцию, чтобы устранить это капиллярное соединение (см. Рисунок 3-3).
  • Предотвратите испарение с земли во внутренние помещения, покрывая всю землю поли-паровзадерживающим агентом, перекрывая швы не менее шести дюймов и герметизируя их канальной мастикой. Материал, замедляющий образование паров грунта, следует нанести на стену. Материал, замедляющий образование пара, должен быть конструктивно прикреплен к стене с помощью планки обрешетки на верхнем крае и герметизирован. Для вентилируемых подползников вся стена должна быть закрыта, оставляя только трехдюймовый зазор между верхней частью стены и подоконником (Marshall 2008).Для утепленных фундаментов возможна нижняя заделка. Для случаев, когда пароизоляция будет последней обработанной поверхностью пола, рекомендуется армированный волокном материал толщиной 20 мил. Такой замедлитель парообразования обеспечивает эффективную облицовку пространства для ползания, поскольку он прочен и устойчив к разрывам / проколам, что позволяет ходить или ползать по нему, не позволяя влаге из земли распространяться в пространство для обхода (Marshall 2008).
  • Если возможно, включите каменную подушку глубиной четыре дюйма и диаметром 3/4 дюйма (без мелких частиц) над землей и прямо под замедлителем образования пара.Он функционирует как гранулированный капиллярный разрыв под замедлителем парообразования, дренажная подушка и расширитель поля давления воздуха лайнера под ползун для системы вентиляции почвенного газа.

Рисунок 3-4. Осушение ползучего пространства: ползание ниже класса

Даже после использования эффективной системы дренажа и замедления образования пара, влага все еще может проникать в пространство для обхода. В вентилируемом подвальном помещении более низкие температуры могут привести к конденсации влаги из влажного воздуха на стенах, потолке и земле.Еще один возможный источник скопления влаги внутри подвесного пространства — протечки труб. Эти источники могут создавать бассейны с водой, которые необходимо откачать. Это может быть достигнуто путем выравнивания пола в подвесном пространстве и путем установки дренажного или отстойного насоса в нижней точке. (Дастур и др., 2005). Важно завершить внутреннюю дренажную систему на ранних этапах строительства, чтобы предотвратить накопление влаги, которое может произойти до завершения строительства кровли.

Бетонные фундаментные стены содержат воду, оставшуюся после заливки, которую необходимо отвести, дав им высохнуть.В случаях, когда большая часть стены находится ниже уровня земли, высыхать можно только внутри. Изоляционный материал и настенные покрытия, размещенные на стенах во время строительства подвесного пространства, действуют как замедлители парообразования, не позволяя стенам высыхать изнутри. По этой причине рекомендуется устанавливать эти настенные покрытия ближе к концу строительства, чтобы обеспечить максимально возможное высыхание бетона (BSC 2006).

В невентилируемых подпольях важно не только иметь эффективный замедлитель парообразования, но и иметь полный воздушный барьер.По этой причине все зазоры между фундаментной стеной и пластиной порога, пластиной порога и ленточной балкой, а также ленточной балкой и черным полом должны быть заделаны. Все щели и отверстия в фундаментной стене также должны быть должным образом заделаны. Плотный воздушный барьер предотвратит приток влажного наружного воздуха через воздушный транспорт, создавая внутреннее пространство, независимое от условий внешней влажности. Чтобы еще больше отделить условия в подвесном пространстве от условий снаружи, следует использовать механические сушильные системы, такие как автономный осушитель (Dastur et al.2005). В качестве альтернативы, система воздуховодов может включать в себя пространство для обхода в цикле подачи / возврата, чтобы эффективно рассматривать его как внутреннее пространство.

Для дальнейшего отделения условий в подвесном пространстве от условий снаружи следует использовать механические сушильные системы, такие как автономный осушитель (Дастур и др. 2005).

  • Весь слив воды из приборов должен быть прекращен наружу или в герметичный отстойник.
  • Все вытяжные отверстия на кухне и в ванной должны выходить наружу.
  • Если используются приборы, работающие на топливе, и они расположены в непроветриваемом подвальном помещении, убедитесь, что их воздухозаборник и выхлоп выведены непосредственно наружу.

Рисунок 3-5. Осушение ползучего пространства: ползунок ниже уровня земли с двойным дренажем

ДРЕНАЖНАЯ И ГИДРОИЗОЛЯЦИЯ

Хотя фундамент для подполья не предназначен для использования в качестве жилого помещения, очень желательно, чтобы он оставался сухим. Всегда рекомендуется хороший поверхностный дренаж, и во многих случаях может потребоваться подземный дренаж.Целью поверхностного дренажа является отвод воды от фундамента за счет уклона поверхности земли и использования водосточных желобов и водостоков для водостока с крыши.

На рис. 3-3, 3-4 и 3-5 показаны три различных метода дренажа для подполья. Рисунок 3-3 применяется, когда пол подползницы находится на одном уровне с окружающим уклоном (или выше). В большинстве случаев для этого типа подполья не требуется дренаж по периметру. На особенно влажных участках или на наклонных участках, где часть пола подполья находится ниже уровня земли, все же может быть целесообразно установить дренажную систему по периметру, описанную ниже.Если пол подползника находится выше верхней части фундамента, как показано, нанесите гидроизоляцию на внутреннюю поверхность заглубленной фундаментной стены, чтобы избежать капиллярного всасывания воды в бетон.

На рис. 3-4 и 3-5 описаны дренажные системы фундамента, которые рекомендуются для всех подвесных помещений, где пол находится ниже уровня окружающего грунта. На особо засушливых участках можно исключить дренажную систему и избежать проблем с влажностью. В большинстве случаев рекомендуется подземная дренажная система по периметру, аналогичная той, что используется для подвала (см. Рисунки 3-4 и 3-5).На рис. 3-5 показаны рекомендуемые передовые методы. Он состоит из двух независимых петель перфорированного дренажа фундамента, один внутри фундамента, а другой снаружи. Они сливаются независимо, либо на дневной свет, либо во внутренний отстойник. На рис. 3-4 показан другой вариант, который подходит при хороших дренажных условиях. Дренаж пространства внутри фундаментов не предусмотрен. Его единственная петля отвода фундамента находится на внешней стороне основания и отводится на дневной свет или во внутренний отстойник.Следует отметить, что соединение воздуховода с внешней стороной фундамента может снизить эффективность систем снижения давления радона внутри плиты за счет снижения способности системы поддерживать достаточно низкие давления под плитой.

Последняя линия защиты — гидроизоляция — предназначена для защиты от попадания воды на стены конструкции. Во-первых, важно различать необходимость в гидроизоляции и гидроизоляции. В большинстве случаев рекомендуется использовать гидроизоляционное покрытие, покрытое слоем полиэтилена толщиной 4 мил, чтобы уменьшить передачу пара и капиллярной тяги из почвы через стену подвала.Однако влагонепроницаемое покрытие не эффективно предотвращает попадание воды под гидростатическим давлением через стену. Гидроизоляция рекомендуется (1) на участках с ожидаемыми водными проблемами или плохим дренажем, (2) когда ползунок предназначен для использования в качестве хранилища или вмещает механическое оборудование, или (3) на любом фундаменте, построенном там, где периодически возникает гидростатическое давление на стену подвала. из-за дождя, орошения или таяния снега. За исключением очень сухих участков, обычно рекомендуется использовать гидроизоляцию.На участках, где пол подползания может быть ниже уровня грунтовых вод, рекомендуется фундамент из плит.

Рисунок 3-6. Возможные места для изоляции подползания

МЕСТО ИЗОЛЯЦИИ

Еще один важный фактор, который следует учитывать при управлении влажностью в подвальном помещении, — это способ его изоляции. Подходящие помещения могут быть изолированы на внешних стенах или вентилироваться и изолироваться на потолке подполья (Рисунок 3-6). Изоляция влияет не только на тепловую эффективность дома, но и на поведение влаги.Более прохладные поверхности в подвальных помещениях могут вызвать конденсацию влаги из воздуха на поверхностях. Для непроветриваемых подвалов лучше всего рассматривать их как короткий подвал, поместив изоляцию на внешнюю или внутреннюю поверхность стен. Исследования показали, что закрытые подвальные помещения с изоляцией стен обладают лучшими энергетическими и влажностными характеристиками, чем проходы с вентилируемыми стенами и изоляцией потолка (Dastur et al. 2005).

Ключевой вопрос при проектировании невентилируемого подвесного пространства — размещать изоляцию внутри или снаружи стены.С точки зрения использования энергии, нет существенной разницы между одинаковым количеством изоляции, нанесенной на внешнюю поверхность, и на внутреннюю часть бетонной или кирпичной стены. Однако стоимость установки, простота применения, внешний вид и различные технические аспекты могут быть совершенно разными.

Жесткая изоляция, размещенная на внешней поверхности бетона (рис. 3-6a) или кирпичной стены, имеет некоторые преимущества по сравнению с внутренним размещением, поскольку она может обеспечить непрерывную изоляцию без тепловых мостов, защитить несущие стены при умеренных температурах и минимизировать проблемы конденсации влаги (Рисунок 3-7).Если внешняя изоляция простирается над балкой обода и ее коэффициент сопротивления R достаточно высок, балки и подоконники можно оставить открытыми для осмотра изнутри на предмет термитов и гниения. С другой стороны, внешняя изоляция стены может быть путем для термитов и может препятствовать осмотру стены снаружи. При необходимости следует установить термитный барьер через изоляцию в том месте, где подоконник опирается на фундаментную стену. Этот вариант показан на всех чертежах, изображающих внешнюю изоляцию фундамента подвесного пространства.Вертикальная внешняя изоляция на стене подползшего пространства может доходить до верха фундамента и, при желании, дополняться за счет горизонтального протягивания изоляции от поверхности стены фундамента. Изоляция, которая подвергается воздействию выше класса, должна быть защищена покрытием для предотвращения физического повреждения и деградации. К таким покрытиям относятся фиброцементная плита, обрезки (материал типа штукатурки), обработанная фанера или мембранный материал (Baechler et al. 2005).

Рисунок 3-7. Подъезд с внешней изоляцией

Изоляция наружных стен должна быть одобрена для использования ниже уровня земли.Как правило, используются три продукта ниже сорта: экструдированный полистирол, пенополистирол и жесткие панели из минерального волокна. (Baechler et al. 2005). Экструдированный полистирол (номинальное R-5 на дюйм) является обычным выбором. Пенополистирол (номинальное R-4 на дюйм) дешевле, но имеет более низкие изоляционные свойства. Пены низкого качества могут подвергаться риску накопления влаги при определенных условиях. Экспериментальные данные показывают, что это накопление влаги может снизить эффективное значение R на 35% -44%.Исследования, проведенные в Национальных лабораториях Ок-Ридж, изучали содержание влаги и термическое сопротивление пенопластовой изоляции, находящейся ниже уровня земли в течение пятнадцати лет; влага может продолжать накапливаться и ухудшать тепловые характеристики после пятнадцатилетнего периода исследования. Это потенциальное снижение следует учитывать при выборе количества и типа используемой изоляции (Kehrer, et al., 2012, Crandell 2010).

Жесткие панели из стекловолокна и жесткой минеральной ваты (R-4 на дюйм) не изолируют так же хорошо, как экструдированный полистирол, но являются единственными изоляционными материалами, которые могут обеспечить дренажное пространство для фундаментных стен из-за их пористой структуры.Использование этих материалов в качестве дренажного пространства работает только при наличии эффективного дренажа по периметру фундамента.

Изоляция стен внутреннего пространства для ползания (рис. 3-6b) более распространена, чем наружная, в первую очередь потому, что она менее дорога, поскольку не требуется никакого защитного покрытия, и может представлять меньшую опасность заражения термитами. С другой стороны, внутренняя изоляция стен может считаться менее желательной, чем внешняя изоляция, поскольку она (1) в

.

Фундаменты зданий Министерства энергетики Раздел 2-1 Рекомендации

Рисунок 2-1. Бетонная кладка цокольной стены с внешней изоляцией

2.1 Рекомендуемые детали конструкции и конструкции

КОНСТРУКЦИЯ

Основными конструктивными элементами подвала являются стена, основание и пол (см. Рисунок 2-2). Стены подвала обычно строятся из монолитного бетона или бетонных блоков. Стены подвала должны быть спроектированы таким образом, чтобы выдерживать боковые нагрузки от грунта и вертикальные нагрузки от конструкции выше.Боковые нагрузки на стену зависят от высоты насыпи, типа почвы, влажности почвы и сейсмической активности. Из-за большого количества переменных, участвующих в структурном проектировании фундамента, окончательное определение толщины стен, прочности бетона, размеров фундамента и армирования должно производиться после консультации с местными строительными нормами или проектированием лицензированным инженером-строителем.

Рисунок 2-2. Компоненты структурной системы подвала

Бетонные опоры служат опорой для бетонных и каменных стен и колонн подвала.Опоры должны иметь размер, достаточный для распределения нагрузки на почву. Замерзшая вода под опорами может вздыбиться, вызвать растрескивание и другие структурные проблемы. За исключением случаев, когда они основаны на коренных породах или на грунтах, не подверженных промерзанию, опоры должны располагаться ниже максимальной глубины промерзания или быть изолированными, чтобы предотвратить промерзание.

Полы из бетонных плит

обычно проектируются так, чтобы иметь достаточную прочность, чтобы выдерживать нагрузки на пол без армирования при заливке на ненарушенный или уплотненный грунт.Использование сварной проволочной сетки и бетона с низким водоцементным соотношением может уменьшить растрескивание при усадке, что является важной проблемой для внешнего вида и снижения потенциальной инфильтрации радона. Плиту следует вылить на материал контрольного шва, чтобы он мог двигаться независимо от фундаментной стены. При наличии обширных грунтов или в районах с высокой сейсмической активностью могут потребоваться специальные методы строительства фундамента. В этих случаях рекомендуется проконсультироваться с местными строительными чиновниками и инженером-строителем.

УПРАВЛЕНИЕ ВОДОЙ / ВЛАЖНОСТЬЮ

В общем, схемы управления влажностью должны контролировать воду в двух состояниях. Во-первых, поскольку почва, контактирующая со стеной фундамента, всегда имеет относительную влажность 100%, стены фундамента должны иметь дело с водяным паром, который будет иметь тенденцию мигрировать внутрь в большинстве условий. Во-вторых, необходимо предотвратить попадание жидкой воды. Жидкая вода может поступать из таких источников, как:

  • Неконтролируемые потоки поверхностных вод
  • Высокий уровень воды
  • Капиллярный поток через конструкции подземного фундамента

Методы контроля накопления влаги в стенах подвала являются важным компонентом всей конструкции.Неправильное управление влажностью может привести к повреждению конструкции, отделке или содержимому подвала, а также к росту плесени, ремонт которой может быть очень дорогостоящим и опасным для здоровья.

Следующие методы строительства предотвратят попадание лишней воды в виде жидкой воды и пара в подвал. Это делается с помощью соответствующего дренажа и использования замедлителей образования пара, как показано на рисунках 2-3F и 2-3S.

Рисунок 2-3F. Компоненты системы дренажа и гидроизоляции в подвале, деталь основания

Рисунок 2-3S.Компоненты системы водоотведения и гидроизоляции подвала, деталь подоконника

  • Управляйте внешней почвой и дождевой водой, используя водосточные желоба и водосточные трубы, а также выравнивая поверхность по периметру не менее чем на шесть дюймов при падении на десять футов пути. Установите дренаж в фундамент, окруженный гравием и обнесенный фильтровальной тканью. Нанесите на стены фундамента либо гидроизоляцию, либо гидроизоляцию (Дастур и др., 2005).
  • Добавьте материал обратной засыпки или дренажную доску вокруг фундамента, который имеет свободный дренаж, чтобы земля или дождевая вода стекали в дренаж по периметру, установленный у основания фундамента.Существует множество подходов к проектированию дренажа фундамента, которые обсуждаются в следующем разделе.
  • Добавьте капиллярный разрыв (герметик для поролона с закрытыми порами или прокладка) между верхней частью бетона и пластиной подоконника, чтобы предотвратить миграцию влаги между бетонным фундаментом и конструкцией пола выше. Аналогичным образом, чтобы ограничить количество грунтовых вод, поглощаемых через основание, установите капиллярный разрыв между основанием и стеной фундамента (BSC 2006).
  • Предотвратите проникновение влаги из земли в плиту, покрыв всю землю антипаром.Рекомендуется, чтобы замедлитель образования пара находился в непосредственном контакте с бетонной плитой и не помещал между ними песок или гравий (Lstiburek 2008).
  • Включает каменную подушку глубиной четыре дюйма и диаметром 3/4 дюйма (без мелких частиц) над землей и прямо под замедлителем образования пара. Он функционирует как гранулированный капиллярный разрыв под пароохладителем, дренажная подушка и расширитель поля давления воздуха для системы вентиляции почвенного газа.

Бетонные фундаментные стены содержат воду, оставшуюся после заливки, которую необходимо отвести, дав им высохнуть.В случаях, когда большая часть стены находится ниже уровня земли, высыхать можно только внутри. Изоляционный материал и настенные покрытия, размещенные на стенах во время строительства подвесного пространства, действуют как замедлители парообразования, не позволяя стенам высыхать изнутри. По этой причине рекомендуется устанавливать эти настенные покрытия ближе к концу строительства, чтобы обеспечить максимально возможное высыхание бетона (BSC 2006).

В подвальных помещениях важно иметь не только эффективный замедлитель паров, но и полный воздушный барьер.По этой причине все зазоры между фундаментной стеной и пластиной порога, пластиной порога и ленточной балкой, а также ленточной балкой и черным полом должны быть заделаны. Все щели и отверстия в фундаментной стене также должны быть должным образом заделаны.

Рисунок 2-4. Компоненты системы дренажа и гидроизоляции в подвале (дренажная система по одному периметру), деталь основания

ДРЕНАЖНАЯ И ГИДРОИЗОЛЯЦИЯ

Не допускать попадания воды в подвалы — серьезная проблема во многих регионах.Источником воды в основном являются осадки, таяние снега, а иногда и орошение на поверхности. В некоторых случаях уровень грунтовых вод иногда в течение года находится около или выше уровня цокольного этажа. Существует три основных линии защиты от проблем с водой в подвалах: (1) поверхностный дренаж, (2) подземный дренаж и (3) гидроизоляция на поверхности стены (см. Рисунки 2-3F, 2-3S и 2-4). .

Цель поверхностного дренажа — удерживать воду из поверхностных источников подальше от фундамента за счет уклона поверхности земли и использования водостоков и водостоков для водостока с крыши.Системы подземного дренажа улавливают, собирают и уносят любую воду из земли, окружающей подвал. Компоненты подземной системы могут включать пористую засыпку, материалы дренажных матов или изолированные дренажные плиты, а также перфорированные дренажные трубы в защищенном гравийном слое вдоль основания или под плитой, которые стекают в отстойник или к дневному свету. Местные условия будут определять, какие из этих компонентов подземной дренажной системы, если таковые имеются, рекомендуются для конкретного участка.

На рис. 2-3F показана система с двойным сливом, которая является наиболее надежным вариантом.На Рис. 2-4 показана конфигурация с одним стоком. В обоих случаях предусматривается отвод воды с поверхности, которая стекает по фундаменту, а также воды, которая может скапливаться под плитой. На Рисунке 2-3F показана передовая система дренажа по периметру фундамента. Он состоит из двух независимых петель перфорированного дренажа фундамента, один внутри фундамента, а другой снаружи. Они сливаются независимо, либо на дневной свет, либо во внутренний отстойник. На рис. 2-4 показан другой вариант, который подходит при хороших дренажных условиях.Это также позволяет дренировать гравийный слой под плитами через каналы, проходящие через основание основания. Эти воздуховоды следует размещать как можно ближе к основанию основания, чтобы избежать скопления воды на внутренней стороне основания. Его единственная петля отвода фундамента находится на внешней стороне основания и отводится на дневной свет или во внутренний отстойник. Следует отметить, что соединение воздуховода с внешней стороной фундамента может снизить эффективность систем снижения давления радона внутри плиты за счет снижения способности системы поддерживать достаточно низкие давления под плитой.

Последняя линия защиты — гидроизоляция — предназначена для защиты от попадания воды на стены конструкции. Во-первых, важно различать необходимость в гидроизоляции и гидроизоляции. В большинстве случаев рекомендуется использовать гидроизоляционное покрытие, покрытое слоем полиэтилена толщиной 4 мил, чтобы уменьшить передачу пара и капиллярной тяги из почвы через стену подвала. Однако влагонепроницаемое покрытие не эффективно предотвращает попадание воды под гидростатическим давлением через стену.Гидроизоляция рекомендуется (1) на участках с ожидаемыми водными проблемами или плохим дренажем, (2) когда планируется законченное пространство подвала, или (3) на любом фундаменте, построенном, где периодически возникает гидростатическое давление на стену подвала из-за дождя, ирригации или снег тает. За исключением очень сухих участков, обычно рекомендуется использовать гидроизоляцию. На участках, где цокольный этаж может находиться ниже уровня грунтовых вод, рекомендуется использовать подполье или фундамент в виде плиты на уровне грунта.

МЕСТО ИЗОЛЯЦИИ

Рисунок 2-5. Возможные места для утепления подвала

Ключевым вопросом при проектировании фундамента является размещение изоляции на внутренней или внешней поверхности стены подвала (рис. 2-5). С точки зрения энергопотребления нет существенной разницы между одинаковым количеством полной изоляции стены, нанесенной на внешнюю поверхность, и на внутреннюю часть бетонной или кирпичной стены. Однако стоимость установки, простота применения, внешний вид и различные технические аспекты могут быть совершенно разными.Индивидуальные соображения по дизайну, а также местные затраты и практика определяют лучший подход для каждого проекта.

Жесткая изоляция, размещенная на внешней поверхности бетонной или каменной стены подвала, имеет некоторые преимущества по сравнению с внутренним размещением в том, что она (1) может обеспечивать непрерывную изоляцию без тепловых мостов, (2) защищает и поддерживает гидроизоляцию и структурную стену при умеренных температурах. , (3) сводит к минимуму проблемы конденсации влаги, и (4) не уменьшает внутреннюю площадь пола подвала (рис. 2-6).Если внешняя изоляция простирается, чтобы покрыть обод, а ее коэффициент сопротивления R достаточно высок, балки и подоконники можно оставить открытыми для осмотра изнутри на предмет термитов и гниения. С другой стороны, внешняя изоляция на стене может обеспечить путь для термитов, если с ней не обращаться должным образом, и может помешать осмотру стены снаружи. Изоляция, которая подвергается воздействию выше класса, должна быть защищена покрытием для предотвращения физического повреждения и деградации. К таким покрытиям относятся фиброцементная плита, обрезки (материал типа штукатурки), обработанная фанера или мембранный материал (Baechler et al.2005). Наружная изоляция помещает фундаментную стену в тепловую оболочку. Это означает, что зимой стена будет теплее, а влага не будет высыхать внутри. По этой причине непроницаемые материалы, такие как масляная краска, полиэтилен или виниловые обои, не должны использоваться в качестве внутренней отделки.

Рисунок 2-6. Подвал с внешней изоляцией XPS или EPS

Изоляция наружных стен должна быть одобрена для использования ниже уровня земли. Как правило, используются три продукта ниже сорта: экструдированный полистирол, пенополистирол и жесткие панели из минерального волокна.(Baechler et al. 2005). Экструдированный полистирол (номинальное R-5 на дюйм) является обычным выбором. Пенополистирол (номинальное R-4 на дюйм) дешевле, но имеет более низкие изоляционные свойства. Пены низкого качества могут подвергаться риску накопления влаги при определенных условиях. Экспериментальные данные показывают, что это накопление влаги может снизить эффективное значение R на 35% -44%. Исследования, проведенные в Национальных лабораториях Ок-Ридж, изучали содержание влаги и термическое сопротивление пенопластовой изоляции, находящейся ниже уровня земли в течение пятнадцати лет; влага может продолжать накапливаться и ухудшать тепловые характеристики после пятнадцатилетнего периода исследования.Это потенциальное снижение следует учитывать при выборе количества и типа используемой изоляции (Kehrer, et al., 2012, Crandell 2010).

Жесткие панели из стекловолокна и жесткой минеральной ваты (R-4 на дюйм) не изолируют так же хорошо, как экструдированный полистирол, но являются единственными изоляционными материалами, которые могут обеспечить дренажное пространство для фундаментных стен из-за их пористой структуры. Использование этих материалов в качестве дренажного пространства работает только при наличии эффективного дренажа по периметру фундамента.

К сожалению, утеплить снаружи сложнее и дороже, чем утеплить фундамент изнутри; это особенно верно при модернизации. По этой причине чаще всего используется внутренняя изоляция. Однако фактические затраты могут быть выше, если требуется законченная прочная поверхность. Кроме того, изоляционные материалы из пенопласта потребуют огнестойкого слоя для соответствия нормам. Экономия энергии может быть уменьшена с некоторыми системами и деталями из-за тепловых мостов.Изоляцию можно поместить на внутреннюю часть балки обода, но с большим риском проблем с конденсацией и меньшим доступом к деревянным балкам и подоконникам для осмотра термитов изнутри. Системы внутренней изоляции не рекомендуются для бетонных фундаментов без полностью заполненных заполнителей из-за повышенного риска накопления влаги в стене. Системы внутренней изоляции также не рекомендуются в подвалах, которые имеют риск проникновения влаги, будь то из-за неадекватного дренажа, плохой почвы, высокого уровня грунтовых вод или других факторов из-за ограниченной способности этих систем высыхать изнутри.Не следует использовать внутреннюю изоляцию, если отсутствует положительный разрыв капилляров между верхней частью фундаментной стены и системой деревянного каркаса из-за возможности накопления влаги в материалах деревянного каркаса.

Если используется внутренняя изоляция, она должна соответствовать следующим требованиям (Baechler et al. 2005):

  • Внутренняя изоляция не должна применяться к бетонным стенам из кирпичной кладки ниже уровня земли, если сердцевины блока не заполнены полностью.
  • Применение внутренней изоляции поверх стен, где присутствует влага, вероятно, приведет к увеличению содержания влаги в стене из-за того, что она более холодная, и из-за ограничения возможности высыхания внутри.
  • Стена подвала должна сохранять некоторую способность к сушке изнутри, если происходит намокание, поскольку нижняя часть стены не может высохнуть снаружи. Это означает, что внутренние пароизоляционные материалы или любые непроницаемые внутренние покрытия стен, такие как виниловые покрытия для стен или системы масляных / алкидных / эпоксидных красок, должны быть установлены , а не .
  • Стеновая система должна быть герметично закрыта, чтобы влагосодержащий подвальный воздух не попадал в холодную фундаментную стену из-за переноса воздуха и конденсации.
  • Материал, контактирующий с фундаментной стеной и бетонной плитой, должен быть влагоустойчивым. Необходимо использовать разрывы капилляров для предотвращения попадания влаги в материалы, чувствительные к влаге.

Рисунок 2-7. Подвал с внутренней полупроницаемой изоляцией XPS или EPS

Есть два хороших подхода к внутренней изоляции подвала: панели из жесткого пенопласта и аэрозольная пена.Системы жесткого пенопласта состоят из пенополистирольных панелей или плит из экструдированного пенополистирола, нанесенных на всю фундаментную стену, как показано на Рисунке 2-7 (BSC 2002). Применение распыляемой пены обычно включает распыление всей фундаментной стены и обычно краевой балки до соответствующей толщины. При желании к каркасной стене, возведенной внутри пенопласта, может быть добавлен дополнительный утеплитель из необлицованного войлока. Изоляционные материалы из пенопласта легко воспламеняются и должны быть защищены от возгорания.Если дополнительная изоляция не требуется, поверх пенопласта можно прикрепить деревянные планки обшивки, а к полосам обшивки можно прикрепить гипсокартон. Во всех низкосортных зданиях рекомендуется использовать гипсокартон без бумажной облицовки, чтобы снизить риск повреждения из-за влажности. Гипсокартон следует держать не менее чем на полдюйма выше пола подвала, чтобы избежать намокания (Baechler et al. 2005). Никакие замедлители образования пара, такие как полиэтилен, виниловые обои или краска на масляной основе, не должны использоваться где-либо в системе для обеспечения высыхания внутри.

Можно отказаться от использования гипсокартона в качестве барьера воспламенения. Это было сделано с использованием изоляционных панелей из полиизоцианурата, облицованных фольгой, некоторые из которых рассчитаны на использование в подвалах и подпольях в некоторых юрисдикциях. Обратите внимание, однако, что неперфорированная фольговая облицовка полностью паронепроницаема, и через нее будет происходить очень небольшое высыхание. Многие юрисдикции также разрешают пенополиуритан высокой плотности покрывать обод и подоконник (но не всю стену) без дополнительной противопожарной защиты.

Модернизация внутренней изоляции сопряжена с дополнительными рисками: между фундаментом и каркасом может отсутствовать разрыв капилляров; изоляция внутри будет способствовать накоплению влаги в каркасе. Между основанием и стеной может не быть разрыва капилляров, что потенциально увеличивает присутствие влаги из-за капиллярного капиллярного капилляра. Поскольку в старых домах гидроизоляционные и дренажные системы часто отсутствуют или не работают, возможно проникновение воды в большом объеме.Описание надежной стратегии модернизации внутренней изоляции см. В Ueno (2011).

В дополнение к более традиционному внутреннему или внешнему размещению, описанному в этом руководстве, существует несколько систем, которые включают изоляцию в конструкцию бетонных или каменных стен. К ним относятся (1) изоляция из жесткого пенопласта, залитая внутри бетонной стены (рис. 2-5c), (2) шарики из полистирола, гранулированные изоляционные материалы или распыляемая пена, залитые в полости обычных каменных стен, (3) системы из бетонных блоков. с изолирующими вставками из пенопласта, (4) сформированные, взаимосвязанные блоки из жесткой пены, которые служат в качестве постоянной изолирующей формы для монолитного бетона (изолированные бетонные опалубки, или ICF, Рисунок 2-5d), и (5) изготовленные каменные блоки с полистироловыми шариками вместо заполнителя в бетонной смеси, что приводит к значительно более высоким R-значениям.Однако эффективность систем, которые изолируют только часть площади стены, следует тщательно оценивать, поскольку тепловые мосты вокруг изоляции могут значительно повлиять на общую производительность.

И, наконец, еще одна технология строительства подвала в новостройках — использование сборных бетонных фундаментных стен. Допустимы два типа. Первый — это бетонные стены со встроенными нижними колонтитулами, которые опираются на гравийную основу, которая позволяет осушать всю сборку.Это означает, что до тех пор, пока панели будут правильно заделаны во время строительства, эти стены останутся теплыми и сухими. Эти стены предназначены для утепления снаружи. Вторые — это сборные бетонные стены, которые имеют один дюйм жесткой пеноизоляции, прикрепленной к внутренней части. Эти стены сконструированы так, чтобы можно было установить дополнительную изоляцию между отсеками стоек, и поставляются со встроенными деревянными шпильками для крепления гипсокартона или обшивки (BSC 2002).

МЕТОДЫ КОНТРОЛЯ ТЕРМИТА И ДРЕВЕСИНЫ

Рисунок 2-8F.Методы борьбы с термитами в подвалах, деталь опор

Рисунок 2-8S. Методы борьбы с термитами в подвалах, деталь подоконника

Методы контроля проникновения термитов через жилые фонды рекомендуются на большей части территории Соединенных Штатов (см. Рисунки 2-8F и 2-8S). Следующие рекомендации применимы в тех случаях, когда термиты представляют собой потенциальную проблему. Для получения дополнительной информации проконсультируйтесь с местными строительными органами и правилами.

  1. Сведите к минимуму влажность почвы вокруг подвала, используя желоба, водосточные трубы и водостоки для удаления воды с крыши, а также установив полную систему дренажа вокруг фундамента.
  2. Удалите с участка все корни, пни и обрезки древесины до, во время и после строительства, включая деревянные колья и опалубку.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
