Возникновение трещин в плите перекрытия
При возведении многоэтажных и частных загородных домов из кирпича или бетона главным элементом строительства является плита перекрытия.
Схема перекрытия из железобетонных плит.
Перекрытие представляет собой железобетонную плиту, которая является потолком, полом и связующим звеном. Однако у бетона есть существенный недостаток – возможность растрескивания, поэтому нередко образуется трещина в плите перекрытия, которая приводит к понижению прочности конструкции.
Наиболее распространенные виды трещин на плите перекрытия – это усадочные, которые появляются со временем из за нагрузки на плиту, когда затвердевает бетон. Деформационные часто проявляются во время кинетических и статических нагрузок, могут возникнуть как на первых этапах строительства, так и по завершении его.

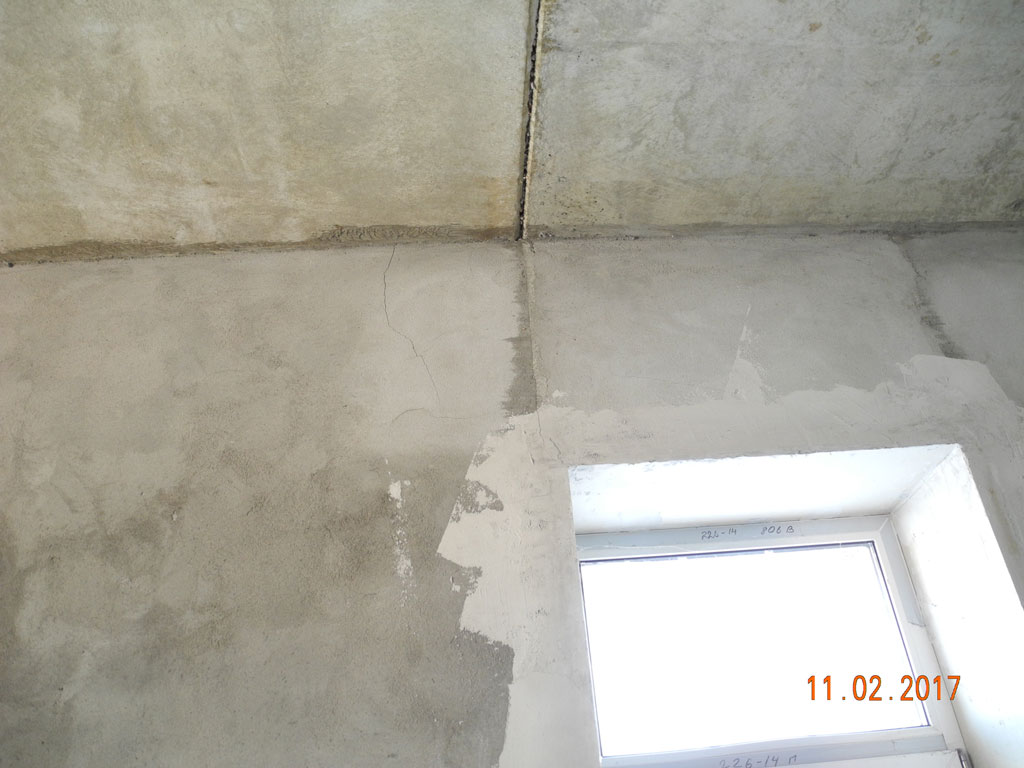

Трещины в плитах перекрытия – это довольно распространенная проблема, но мало кто знает, что делать в такой ситуации. Конечно, увидев на потолке трещину, многие просто побоятся находиться в данном помещении. Но бояться здесь нечего, потолок на вас не рухнет. Лучше разобраться в том, какие существуют способы для укрепления треснувшей плиты.
Дефект в стене из штукатурки
Трещина в стене из штукатурки возникает из-за неправильных пропорций раствора, плохом уходе после оштукатуривания.
Наиболее часто трещины возникают на стенах из штукатурки, причем как снаружи дома, так и внутри здания. А применение цементно-песчаной штукатурки обеспечит появление на 100%. В основном их становится видно после грунтовки штукатурки. Трещины, возникающие в перекрытии, не большие, но располагаются по всей площади стены.
Основной причиной их появления является нарушение пропорций смешивания входящих в раствор компонентов, неправильного нанесения и выдерживания, при неправильном уходе после оштукатуривания. Многие допускают серьезную ошибку, нанося штукатурку толстым слоем, не дождавшись, пока высохнет предыдущий слой.
Трещины на штукатурке могут появиться и после шпаклевки, оклейки обоями или покраски. Чтобы этого не произошло, стену перед окончательной шпаклевкой нужно армировать. Для этих целей подойдут следующие материалы: стеклообои (сетка из стекловолокна) или малярный холст. Стеклообои являются самым дорогим вариантом, поэтому от него пока откажемся. Можно только сказать, что по принципу наклеивания стеклообои схожи со стеклохолстом.
В кирпичной стене
Трещина в кирпичной стене возникает из-за усадки дома, неправильной кладки.
Причины образования в кирпичной стене – усадка дома, нарушение технологии кладки, несоблюденные пропорции раствора, отсутствие армирования в стене.
Первым делом трещину нужно хорошо расчистить, для этого ее нужно углубить и расширить в стороны под углом 45 градусов, загрунтовать.
Есть несколько способов заделки в плите перекрытия из кирпича: с помощью герметика для швов или тем же раствором, на который укладывалась стена.
Лучше подходит для этих целей герметик, так как после высыхания он не теряет эластичности, что позволяет ему расширяться или сужаться, не образуя трещин перекрытия. Обычный раствор такого не позволит. При помощи строительного пистолета герметик нужно заложить в шов плиты перекрытия, излишки убрать резиновым либо металлическим шпателем.
Но стоит помнить, что для этих целей не подойдет герметик на силиконовой основе, так как он жирный и к нему не пристанет ни краска, ни штукатурка.
Если вы решили замазать трещину в плите перекрытия кирпичной стены цементным раствором, то щель для начала нужно увлажнить водой, только после этого замазать раствором.
Деформация в гипсокартоне
Трещина в стене из гипсокартона возникает из-за неправильного возведения каркаса, сырости в помещениях и температурных перепад.
Трещина может возникнуть в перекрытии из гипсокартона по следующим причинам: неправильный монтаж металлического каркаса, прикручивание гипсокартонных листов, сырость в помещении, резкий температурный перепад.
- Влага является злейшим врагом гипсокартона, при контакте с водой он сильно деформируется и уже не подлежит восстановлению, только замене.
- Заделать трещину в плите из гипсокартона можно следующим способом: поверх трещины клеится стеклохолст, шпаклюется, шлифуется, далее либо наклеиваются обои, либо поверхность красится.
В полу
Трещину, образовавшуюся в полу, необходимо устранять сразу, таким образом вы предотвратите дальнейшее разрушение перекрытия.
Необходимые инструменты:
Стамеска – один из инструментов, необходимых ля заделывания трещины в полу.
- стамеска;
- зубило;
- щетка;
- клей ПВА;
- цемент;
- кельма;
- гладилка металлическая;
- шпатель со шпаклевкой;
- опилки древесные;
- обойный клей;
- защитные очки и перчатки.
Итак, приступим.
Перед тем, как замазывать трещину, необходимо убедиться, что пол сухой.
- Перед началом работ нужно удостовериться, что поверхность плиты перекрытия пола сухая и чистая.
- Место нужно хорошо зачистить. Щеткой смести пыль и убрать образовавшийся мусор.
- Одеваем очки и перчатки. Стамеской выравниваем острые и грубые края.
- С помощью молотка и зубила нужно расшить трещину, придав ей форму конуса. Углубление такой формы очень хорошо будет удерживать раствор.
- Берем малярную кисть и с ее помощью клеем ПВА грунтуем трещину в плите перекрытия. Клей ПВА способствует лучшему сцеплению поверхности с раствором.
- Готовим раствор, смешиваем 3 части песка с 1 частью цемента, добавляем клей ПВА. По консистенции раствор должен получиться густым.
- Раствор накладываем кельмой, вдавливая его в трещину перекрытия. Удаляем излишки, выравниваем и даем раствору хорошо схватиться. Бывает, что после высыхания возникают мелкие трещинки, в этом случае их нужно еще раз пропитать грунтовкой.
- Если трещина в плите перекрытия пола большая и глубокая заделывать ее придется несколькими слоями раствора, для его разравнивания удобнее использовать деревянную рейку.
- При ремонте крупных трещин, в полу нужно сделать поперечные канавки. В эти канавки кладется раствор и вставляются металлические стержни. Не нужно дожидаться затвердевания, залейте раствор еще раз.
- Выравниваем поверхность с помощью металлической гладилки. Если будет необходимо, добавьте немного раствора.
- Чтобы устранить трещину в деревянном полу, нужно заполнить ее шпаклевкой, предназначенной именно для дерева. Когда шпаклевка высохнет, зачищаем ее очень мелкой наждачной бумагой.
- Если трещина крупная, следует приготовить смесь из опилок с добавлением обойного клея. Для этого опилки заливаются кипятком. Когда смесь остынет, нужно добавить обойный клей.
- Получившейся смесью заполняется трещина. Нужно дать смеси высохнуть и аккуратно отшлифовать поверхность. Поверхность готова.
Трещины, возникшие на потолке, также нуждаются в срочном ремонте. Чаще всего они появляются между бетонными плитами, это проблема старых домов. Самый действенный способ от них избавиться – установить навесной натяжной потолок. Но бывает, что нет материальной возможности или не позволяют низкие потолки. В таком случае будем ремонтировать что есть.
Дефект в потолочном перекрытии
Инструменты:
Трещина в потолочном перекрытии замазывается шпателем.
- клей ПВА;
- валик;
- щетка;
- шпатель.
Для начала нужно как следует очистить деформационные межплиточные швы от цементного раствора. Хорошо промыть все слои побелки, нам должна предстать чистая железобетонная плита.
Щель нужно расширить шпателем, должно получиться V-образное углубление. Трещина перекрытия очищается от пыли. После чего на потолок следует нанести специальную грунтовку, для удобства можно использовать валик или щетку. Грунтовать поверхность нужно очень тщательно, не забывая о швах и трещинах. Дать грунтовке высохнуть.
Готовим цементный раствор (или известковый), добавляем к нему ПВА клей. Клей поможет стать раствору более крепким и пластичным. Пропорция – 1:10.
Приготовленный раствор закладывается в подготовленную трещину и размазывается по всей ее глубине. Для удобства можно применить обычную ложку, зачерпнув ее раствор, резким движением закидываем его в щель. Даем раствору затвердеть и хорошо высохнуть.
Наносим следующий слой раствора, после чего его затираем вровень с поверхностью плиты перекрытия.
Потолочные трещины нужно затирать шпаклевкой.
Клеим металлическую сетку (лучше брать широкую), армирующую раствор. Кладем на сетку штукатурку и даем ей высохнуть.
На всю поверхность плиты перекрытия потолка наносим слой шпаклевки и ждем, когда высохнет.
Шлифуем поверхность потолка наждачной бумагой
Для очень больших трещин придется применять специальный бандаж. Нужно взять хлопчатобумажную ткань на 5 см шире трещины. Чтобы впоследствии ткань не села, ее нужно постирать и прогладить. Смачиваем ткань клеем, отжимаем и накладываем на щель, расправляем шпателем и оставляем просохнуть. После этого можно нанести шпаклевку.
Приготовленный с применением клея раствор нужно использовать сразу, иначе он застынет.
Между плитами перекрытия
Тщательная заделка и герметизация способствует не только сохранению целостности конструкции, но и выполняет роль теплоизоляции железобетонного помещения. Неправильная заделка швов приводит к коррозии металлических элементов, что ослабляет несущие свойства плит.
Схема трещины между плитами перекрытия.
Работы по заделке швов между плитами начинаются с удаления старого утеплителя, очищения трещины с последующей грунтовкой. После чего получившиеся проемы следует уплотнить крупнодисперсной шпатлевкой или штукатуркой, наносить которые нужно 4 мм слоем и далее зашлифовать.
Лучше применять минеральные растворы, они производятся из белого цемента, который обладает высокой прочностью. Данным способом уплотнения можно заделать трещины в плите на всю глубину. Поэтому отпадает необходимость в применении герметика.
Усиление арматуры
Обнаружив на плите поперечные трещины, желательно заменить данный элемент перекрытия, но есть и другой способ – усилить потрескавшуюся плиту. Для этого нужно подставить под нее какую-либо опору. Иначе возникает опасность обрушения перекрытия.
Продольные и поперечные дают информацию о том, что нужно немедленно начинать действовать, иначе плиту будет не спасти. Данный тип говорит о перенапряжении плиты, усиление возможно при увеличении ее сечения.
Усиление плит перекрытий шпренгельной арматурой.
- Начинать нужно с разгрузки плиты, если на ней имеются тяжелые предметы. Проще говоря, лучше убрать все.
- Далее над местом расположения пустот в плите сверлится отверстие. Главным моментом здесь является точное определение этих пустот, также при работе с болгаркой нельзя повреждать арматуру плиты.
- В сделанное отверстие вставляется новая арматура, проволока для которой должна быть такого же диаметра, как и проволока во всей плите перекрытия.
- Из этой проволоки формируем каркас, вставляем его в отверстие и бетонируем. После этого укладку раствора нужно хорошо утрамбовать, это не позволит в дальнейшем образовываться новым пустотам в плите и усилит ее прочность.
- Чтобы трещины в дальнейшем не появились в перекрытии, делаем на бетонной поверхности насечки, это усилит сцепление с наращиваемым слоем. Параллельно старым прутьям арматуры наращиваем слой бетона, после чего устанавливаем подвесную опалубку.
- Устанавливаем в опалубку усиливающую арматуру для наращиваемого слоя бетона. Перед самой укладкой необходимо смочить поверхность плиты водой. Всю наращиваемую площадь нужно бетонировать сразу.
Перерывы недопустимы, так как бетонируемая поверхность впоследствии должна стать сплошной плитой. Это возможно лишь при одновременном застывании всего объема.
Некоторые рекомендации
Укладывая бетонную смесь, нужно помнить о том, что штрабы с арматурой должны быть полностью залиты бетоном и тщательно утрамбованы. При усилении плиты перекрытия способом наращивания важна степень сцепления со старой плитой.
У данного способа усиления плиты есть важное преимущество – повышение теплоизоляции и звукоизоляции плиты. Между каркасными прутьями укладывается минеральная плита или пенополистирол. Между ними должно остаться широкое пространство для ребер усиления по арматуре. Не забываем, что ребра также бетонируются одновременно.
1%22%20viewBox%3D%220%200%2068%2048%22%20width%3D%22100%25%22%3E%3Cpath%20class%3D%22ytp-large-play-button-bg%22%20d%3D%22M66.52%2C7.74c-0.78-2.93-2.49-5.41-5.42-6.19C55.79%2C.13%2C34%2C0%2C34%2C0S12.21%2C.13%2C6.9%2C1.55%20C3.97%2C2.33%2C2.27%2C4.81%2C1.48%2C7.74C0.06%2C13.05%2C0%2C24%2C0%2C24s0.06%2C10.95%2C1.48%2C16.26c0.78%2C2.93%2C2.49%2C5.41%2C5.42%2C6.19%20C12.21%2C47.87%2C34%2C48%2C34%2C48s21.79-0.13%2C27.1-1.55c2.93-0.78%2C4.64-3.26%2C5.42-6.19C67.94%2C34.95%2C68%2C24%2C68%2C24S67.94%2C13.05%2C66.52%2C7.74z%22%20fill%3D%22%23f00%22%3E%3C%2Fpath%3E%3Cpath%20d%3D%22M%2045%2C24%2027%2C14%2027%2C34%22%20fill%3D%22%23fff%22%3E%3C%2Fpath%3E%3C%2Fsvg%3E%3C%2Fspan%3E%3C%2Fbody%3E%3C%2Fhtml%3E» allowtransparency=»true»/>
Перед проведением работ, направленных на усиление плит перекрытия, обязательно подставляйте под плиты подпорки. Это даст максимальную безопасность при проведении данных работ. Подпорки сразу убирать нельзя, нужно подождать около недели. За этот срок плита окончательно затвердеет и исчезнет опасность обрушения ремонтируемой плиты перекрытия.
Возникновение трещин в плите перекрытия
Дефектов бетонных поверхностей достаточно много. Ошибки в процессе производства, низкое качество материалов, неточности проектирования, нарушение требований при эксплуатации — далеко не весь перечень повреждений. Самым распространенным дефектом бетонных, железобетонных конструкций являются трещины. Анализ происхождения, возможности ремонта — важные вопросы в проблеме трещинообразования.
Блок: 1/9 | Кол-во символов: 390
Источник: https://kladembeton.ru/poleznoe/treshhiny-v-zhelezobetonnyh-konstruktsiyah.html
Дефект в стене из штукатурки
Трещина в стене из штукатурки возникает из-за неправильных пропорций раствора, плохом уходе после оштукатуривания.
Наиболее часто трещины возникают на стенах из штукатурки, причем как снаружи дома, так и внутри здания. А применение цементно-песчаной штукатурки обеспечит появление на 100%. В основном их становится видно после грунтовки штукатурки. Трещины, возникающие в перекрытии, не большие, но располагаются по всей площади стены.
Основной причиной их появления является нарушение пропорций смешивания входящих в раствор компонентов, неправильного нанесения и выдерживания, при неправильном уходе после оштукатуривания. Многие допускают серьезную ошибку, нанося штукатурку толстым слоем, не дождавшись, пока высохнет предыдущий слой.
Трещины на штукатурке могут появиться и после шпаклевки, оклейки обоями или покраски. Чтобы этого не произошло, стену перед окончательной шпаклевкой нужно армировать. Для этих целей подойдут следующие материалы: стеклообои (сетка из стекловолокна) или малярный холст. Стеклообои являются самым дорогим вариантом, поэтому от него пока откажемся. Можно только сказать, что по принципу наклеивания стеклообои схожи со стеклохолстом.
Блок: 2/9 | Кол-во символов: 1200
Источник: http://house-help.info/vozniknovenie-treschin-v-plite-perekrytiya/
Почему появляются дефекты?
Причины возникновения трещин разнообразны. К самым распространенным относятся:
- высокая температура окружающей среды;
- несоблюдение толщины слоя, рекомендованной стандартами строительства;
- нарушения в работе с пластификаторами;
- ошибки в способе усиления несущей способности металлом;
- ошибки в проектной документации;
- аварии, стихии.
Часто дефекты появляются в процессе высыхания железобетонной конструкции. Высыхая, бетон теряет жидкость и сжимается. Процесс трудно поддается контролю, особенно при работе на открытом воздухе.
Образовавшиеся повреждения не обязательно говорят о разрушении строения. Момент возникновения, ширина дефекта, место расположения — факты, на которые необходимо обратить внимание, чтобы понять, насколько серьезна проблема. Окончательная причина проблема становится известной после тщательного исследования. В каждом индивидуальном случае обязательно привлечение квалифицированного специалиста, не только для выяснения причины возникновения проблемы, но и для обязательного ее устранения.
Вернуться к оглавлению
Блок: 2/9 | Кол-во символов: 1053
Источник: https://kladembeton.ru/poleznoe/treshhiny-v-zhelezobetonnyh-konstruktsiyah.html
Виды и причины появления трещин
- Усадочные трещины в перекрытии. Эти трещины встречаются чаще всего, однако, они не представляют опасности. Размер таких трещин небольшой. Образуются они в тот момент, когда происходит затвердение бетона. Внешне имеют вид сетки.
- Деформационные трещины. Такие трещины образуются во время эксплуатации и со временем, происходит их удлинение и расширение. Устройство подвесных и навесных потолков порой мешают их обнаружить вовремя, что может привести к полному разрушению конструкции.
Усадочные трещины образуются, когда происходит затвердение бетона. Размер таких трещин небольшой. Внешне имеют вид сетки.
Появление таких трещин в плите свидетельствует о грубом нарушении при строительстве, например, обрубка при укорочении, что запрещается категорически.
В плитах перекрытия расположена напряженная продольная арматура и в этом состоянии происходит натяжение на каркас в момент бетонирования. При укорачивании, несущая способность уменьшается сразу в несколько раз.
Обнаружив на плите такие трещины, требуется демонтаж и замена. В ситуации, когда нет времени и денег, устраивают подпорную стенку. Иначе конструкция не выдержит больших нагрузок, потому что не работает на растяжение.
При появлении продольных и диагональных трещин на плите возможен ее ремонт.
Такие трещины дают сигнал о том, что идет перенапряжение плит перекрытия и их срочно требуется разгрузить, убрать все тяжелые предметы.
Деформационные трещины образуются во время эксплуатации и со временем, происходит их удлинение и расширение.
Образование трещин может произойти из-за прогибов. Требуется обнаружить причину, по которой возникли трещины в перекрытиях, произвести оценку состояния бетона, а также арматуры. Особое внимание нужно уделить конструкциям во влажных помещениях (кухня, ванна, санузел).
Силовые трещины в плите появляются при перегрузке, от недостаточного количества рабочей арматуры или же неправильного размещения арматуры (смещение к нейтральной оси). При раскрытии трещин более 0,3 мм производится усиление наращиванием с дополнительным армированием.
Блок: 2/7 | Кол-во символов: 2072
Источник: https://1popotolku.ru/perekrytie/treshhina-v-plite-perekrytiya.html
В кирпичной стене
Трещина в кирпичной стене возникает из-за усадки дома, неправильной кладки.
Причины образования в кирпичной стене – усадка дома, нарушение технологии кладки, несоблюденные пропорции раствора, отсутствие армирования в стене.
Первым делом трещину нужно хорошо расчистить, для этого ее нужно углубить и расширить в стороны под углом 45 градусов, загрунтовать.
Есть несколько способов заделки в плите перекрытия из кирпича: с помощью герметика для швов или тем же раствором, на который укладывалась стена.
Лучше подходит для этих целей герметик, так как после высыхания он не теряет эластичности, что позволяет ему расширяться или сужаться, не образуя трещин перекрытия. Обычный раствор такого не позволит. При помощи строительного пистолета герметик нужно заложить в шов плиты перекрытия, излишки убрать резиновым либо металлическим шпателем.
Но стоит помнить, что для этих целей не подойдет герметик на силиконовой основе, так как он жирный и к нему не пристанет ни краска, ни штукатурка.
Если вы решили замазать трещину в плите перекрытия кирпичной стены цементным раствором, то щель для начала нужно увлажнить водой, только после этого замазать раствором.
Блок: 3/9 | Кол-во символов: 1176
Источник: http://house-help.info/vozniknovenie-treschin-v-plite-perekrytiya/
Деформация в гипсокартоне
Трещина в стене из гипсокартона возникает из-за неправильного возведения каркаса, сырости в помещениях и температурных перепад.
Трещина может возникнуть в перекрытии из гипсокартона по следующим причинам: неправильный монтаж металлического каркаса, прикручивание гипсокартонных листов, сырость в помещении, резкий температурный перепад.
- Влага является злейшим врагом гипсокартона, при контакте с водой он сильно деформируется и уже не подлежит восстановлению, только замене.
- Заделать трещину в плите из гипсокартона можно следующим способом: поверх трещины клеится стеклохолст, шпаклюется, шлифуется, далее либо наклеиваются обои, либо поверхность красится.
Блок: 4/9 | Кол-во символов: 686
Источник: http://house-help.info/vozniknovenie-treschin-v-plite-perekrytiya/
Ремонт трещин в плитах потолочного перекрытия
Трещины и щели в плите устраняются с помощью шпатлевки, состоящей из гипса и мела.
Трещины и щели в плите устраняются с помощью шпатлевки, состоящей из гипса и мела. Перед проведением шпаклевочных работ, участок расчищается ножом или шпателем и увлажняется. Шпаклевка наносится с помощью широкого шпателя. После высыхания проводится выравнивание поверхности наждачной бумагой или же пемзой.
В период эксплуатации в швах между плитами перекрытия порой образуются трещины. В таких случаях по шву наносится слой краски и по всей поверхности шва укладывается бинт. После высыхания красящего состава сверху укладывается шпаклевка. В дальнейшем слой шпатлевки зачищается и потолок полностью окрашивается.
Деревянные конструкции давно уже заменили железобетонными плитами перекрытия. В настоящее время в строительстве в основном применяются пустотные конструкции.
Виды плит перекрытия и их конструкции:
В многопустотных плитах перекрытия делаются специальные продольные пустоты внутри. Благодаря этому происходит уменьшение общего веса, улучшение показателя шумопоглощения и появление дополнительных внутренних ребер жесткости.
- По способам производства перекрытия подразделяются на монолитные и сборные железобетонные изделия.
- Изготовление монолитных систем производится на стройплощадке.
- Сборные железобетонные детали изготавливаются на заводах железобетонных изделий и доставляются на площадку, где они и монтируются. В свою очередь железобетонные системы подразделяются:
- Многопустотные (ПК).
- Облегченные (ПНО).
- Плиты перекрытия (ППС).
В многопустотных конструкциях перекрытия делаются специальные продольные пустоты внутри. Благодаря этому происходит уменьшение общего веса, улучшение показателя шумопоглощения и появление дополнительных внутренних ребер жесткости. Используются такие аксессуары в сооружениях, где большие пролеты и нагрузки.
Плиты перекрытия ППС производятся на специальных стендах, используя метод продольного и поперечного разреза. Преимуществом этого метода производства является то, что можно изготовить компоненты до 15 метров длиной, а также нестандартные.
Преимущества монолитных плит перекрытия:
- Отсутствуют швы, и нет риска нарушений правил монтажа.
- При правильном изготовлении долговечность монолитной конструкции выше.
Недостатки:
- Опалубка и подмости дорогостоящие, и их устройство трудоемкое.
- Сроки строительства полностью зависят от сроков схватывания бетона.
- Необходимы знания правильного армирования.
- Риск использовать некачественную бетонную смесь.
Сборные ж/б плиты и их преимущества:
Железобетонные плиты имеют ряд преимуществ: изготавливаются в заводских условиях. Быстро и просто монтируются.
- Изготавливаются в заводских условиях, что уже гарантирует качество.
- Быстрота монтажа.
- Простота монтажных работ.
Недостатки:
- Жесткость ниже, чем у монолитных конструкций.
Облегченные плиты перекрытия
- Особенностью этих изделий является то, что они выдерживают те же нагрузки, что и обычные при меньшей толщине и весе.
- Уменьшается нагрузка на фундамент, что позволяет делать менее мощный фундамент, а значит экономить денежные средства.
- Увеличивается высота помещения.
- Стоимость доставки уменьшается, т.к количество привезенных конструкций за рейс увеличивается из-за уменьшения веса и толщины.
- Стоимость таких компонентов ниже обычных.
Блок: 4/7 | Кол-во символов: 3307
Источник: https://1popotolku.ru/perekrytie/treshhina-v-plite-perekrytiya.html
Нарушения ферм
Стропильные фермы обладают характерной особенностью работать на сжатие, обеспечивая устойчивость, жесткость покрытия. Соединенные элементы способствуют возникновению концентрации различного по характеру напряжения: растягивающего, сжимающего, касательного. Большая концентрация способствует возникновению в местах соединения нарушений. Растягивающее напряжение грозит сквозной вертикальной трещиной, сжимающее напряжение – несквозной горизонтальной.
Ряд причин влияющих на деформацию:
- низкое качества бетон;
- неправильное расположение поперечной арматуры;
- смещение металлического каркаса.
Вернуться к оглавлению
Блок: 5/9 | Кол-во символов: 619
Источник: https://kladembeton.ru/poleznoe/treshhiny-v-zhelezobetonnyh-konstruktsiyah. html
Поэтапность выполнения работ при монтаже плит перекрытия
Схема монтажа плиты перекрытия.
- Поверхность, на которую будут укладывать перекрытия, покрывают цементным раствором, который предназначен для обеспечения прочности соединений элементов здания и предотвращения появления щелей. Раствор обеспечивает передачу всей нагрузки от перекрытия на опору. Наноситься раствор на поверхность должен сразу, чтобы не допустить затвердение раствора. Для приготовления раствора песок используется только просеянный. Маленький камешек может нарушить ровную плоскость потолка и испортить всю работу.
- На крюк крана одеваются четыре стропы с крюками, которые продеваются в монтажные петли перекрытия и тем самым создают горизонтальное положение плиты при монтаже, что исключает вращение.
- Кроме крана для монтажа необходимо 2 монтажника. Они занимаются выравниванием конструкции, подвешенной к крану, и укладывают ее на поверхность.
- Между смонтированными устройствами образовывается расстояние приблизительно 60 мм, его заливают раствором, чтобы получился монолит.
- Монтажные петли, расположенные рядом, соединяются металлическим прутом, концы которого загибают вовнутрь и соединяют сваркой. Так достигается прочное скрепление плит лежащих рядом.
- Опирание плит на несущие стены должно быть 12 -15 см для кирпичных стен и 7 см для бетонных.
- Подгоняют системы друг к другу по нижней стороне.
- По завершению монтажных работ заделываются торцевые стороны, чтобы защитить их от промерзания.
Заделку делают несколькими способами:
- Заполняют пустоты минеральной ватой на глубину 30 см.
- Заливают пустоты бетонным раствором на 25 см или устанавливают бетонные пробки.
- Закрывают пустоты, используя забутовочный кирпич и раствор, а затем заделывают сверху раствором.
Заделываются торцы и в плитах, опирающихся на внутренние капитальные стены. Выполнять эти работы лучше перед монтажом. Укладываются перекрытия по меньшему размеру.
Следует помнить, что укладывать перекрытия можно только на внутренние несущие стены и наружные. Все остальные возводятся после монтажа плит перекрытия. Нижняя поверхность является потолком для помещения нижнего этажа, поэтому монтируют гладкой стороной вниз, а шероховатой вверх.
Опору нужно выровнять по высоте до плоского состояния. Добиваются этого с помощью уровня.
Блок: 6/7 | Кол-во символов: 2273
Источник: https://1popotolku.ru/perekrytie/treshhina-v-plite-perekrytiya.html
Щели в балках
Характерные трещины в балке: 1 — нормальные трещины в зоне максимального изгибающего момента; 2 — наклонные трещины в зоне максимальной поперечной силы; 3 — трещины и раздробление бетона, в сжатой зоне элемента.
Трещинам, возникшим в местах укладки балок, уделяют особое внимание. Упрощенное соединение стропильной конструкции грозит возможным защемлением опор, что в совокупности с давлением плит приводит к образованию отверстий. Явление редкое, но восстановлению не подлежит.
Строительная конструкция под воздействием вертикальных или горизонтальных трещин в балках разрушается. Выделяют несколько причин такой проблемы. Первая – усадочное напряжение, вызванное недостаточно сильным защитным слоем. Плохое качество материала, нарушение температурного режима при термообработке – причины проблем с балкой.
Усадочная щель небольшая, но через нее проходит воздух, газы, вызывающие коррозию металла. Ржавчина – большая проблема усадочных дефектов, она распирает бетон, расширяя отверстия. Вторая причина – коррозия, вызвана не под влиянием пара. Возникает под воздействием химических соединений, входящих в состав бетона. Степень опасности зависит от степени развития коррозии. Третья причина – раскол балки. Особенно опасно нахождение раскола на конце конструкции, снижается опорная функция элементов.
Повреждения балок — прямая угроза прочности конструкции.
Вернуться к оглавлению
Блок: 6/9 | Кол-во символов: 1391
Источник: https://kladembeton.ru/poleznoe/treshhiny-v-zhelezobetonnyh-konstruktsiyah.html
Усиление арматуры
Обнаружив на плите поперечные трещины, желательно заменить данный элемент перекрытия, но есть и другой способ – усилить потрескавшуюся плиту. Для этого нужно подставить под нее какую-либо опору. Иначе возникает опасность обрушения перекрытия.
Продольные и поперечные дают информацию о том, что нужно немедленно начинать действовать, иначе плиту будет не спасти. Данный тип говорит о перенапряжении плиты, усиление возможно при увеличении ее сечения.
Усиление плит перекрытий шпренгельной арматурой.
- Начинать нужно с разгрузки плиты, если на ней имеются тяжелые предметы. Проще говоря, лучше убрать все.
- Далее над местом расположения пустот в плите сверлится отверстие. Главным моментом здесь является точное определение этих пустот, также при работе с болгаркой нельзя повреждать арматуру плиты.
- В сделанное отверстие вставляется новая арматура, проволока для которой должна быть такого же диаметра, как и проволока во всей плите перекрытия.
- Из этой проволоки формируем каркас, вставляем его в отверстие и бетонируем. После этого укладку раствора нужно хорошо утрамбовать, это не позволит в дальнейшем образовываться новым пустотам в плите и усилит ее прочность.
- Чтобы трещины в дальнейшем не появились в перекрытии, делаем на бетонной поверхности насечки, это усилит сцепление с наращиваемым слоем. Параллельно старым прутьям арматуры наращиваем слой бетона, после чего устанавливаем подвесную опалубку.
- Устанавливаем в опалубку усиливающую арматуру для наращиваемого слоя бетона. Перед самой укладкой необходимо смочить поверхность плиты водой. Всю наращиваемую площадь нужно бетонировать сразу.
Перерывы недопустимы, так как бетонируемая поверхность впоследствии должна стать сплошной плитой. Это возможно лишь при одновременном застывании всего объема.
Блок: 8/9 | Кол-во символов: 1777
Источник: http://house-help.info/vozniknovenie-treschin-v-plite-perekrytiya/
Транспортировка и складирование
- Опирание изделия должно быть всей плоскостью на кузов или изделия.
- По краям изделия укладывают прокладки из дерева на определенном расстоянии (25 см).
- Необходимо подготовить ровную поверхность для складирования и хранения.
- Изделие не должно соприкасаться с землей.
- Защитить от атмосферных осадков.
Помимо того, необходимо учитывать, что нагрузка должна быть равномерной и симметричной.
Блок: 7/7 | Кол-во символов: 450
Источник: https://1popotolku.ru/perekrytie/treshhina-v-plite-perekrytiya.html
Другие дефекты
Тип сооружения, его конструкция, схемы расчетов не влияют на общие характеристики трещин. Каждый появившийся недостаток говорит, что данная точка является скоплением напряжения. Самые распространенные виды недостатков нами уже рассмотрены, но это далеко не полный список всех погрешностей. Обратим внимание на существующие виды повреждений:
- Мелкие трещины, волосяные. Появляются на верхней поверхности, четкая направленность отсутствует, визуально определить нетрудно. Не влияют на несущую способность, легко устраняются замазыванием раствора.
- Мелкие трещины вдоль стержня металла. Сопровождается дефект легкой ржавчиной до 5 мм, возможен раскол бетона возле арматуры. Несущая способность снижается на 5%, что влияет на длительность эксплуатации. Необходимо возобновление защитного слоя, при необходимости производят усиление места дефекта.
- Скалывание бетона. Происходит под механическим воздействием. Если возникло в сжатой зоне — нарушается несущая способность элементов, в растянутой зоне — несущая способность не нарушена, страдает жесткость конструкции. Сколы заделываются мелкозернистым раствором.
- Замасливание бетона. Утечка масла на производствах приносит существенные проблемы. Прочность бетонных покрытий снижается на 30%. Промасленный слой снимается, устраняются протечки.
- Отслоение защиты. Образование коррозии, возникновение расколов приводит к отшелушиванию защитного слоя. Состояние аварийное, устраняется восстановлением защитного покрытия.
- Раскол фундамента приводит здание в аварийное состояние. Срочно устраняется вибрация, проводится усиление фундамента.
Вернуться к оглавлению
Блок: 7/9 | Кол-во символов: 1604
Источник: https://kladembeton. ru/poleznoe/treshhiny-v-zhelezobetonnyh-konstruktsiyah.html
Некоторые рекомендации
Укладывая бетонную смесь, нужно помнить о том, что штрабы с арматурой должны быть полностью залиты бетоном и тщательно утрамбованы. При усилении плиты перекрытия способом наращивания важна степень сцепления со старой плитой.
У данного способа усиления плиты есть важное преимущество – повышение теплоизоляции и звукоизоляции плиты. Между каркасными прутьями укладывается минеральная плита или пенополистирол. Между ними должно остаться широкое пространство для ребер усиления по арматуре. Не забываем, что ребра также бетонируются одновременно.
Перед проведением работ, направленных на усиление плит перекрытия, обязательно подставляйте под плиты подпорки. Это даст максимальную безопасность при проведении данных работ. Подпорки сразу убирать нельзя, нужно подождать около недели. За этот срок плита окончательно затвердеет и исчезнет опасность обрушения ремонтируемой плиты перекрытия.
Блок: 9/9 | Кол-во символов: 912
Источник: http://house-help.info/vozniknovenie-treschin-v-plite-perekrytiya/
Вывод
Повреждение железобетонных поверхностей происходит при транспортировке, в процессе монтажа, во время эксплуатации. Следствие таких повреждений — трещины.
Своевременное выявление, проведение оценочной экспертизы позволит правильно установить вид дефекта и провести ремонтные работы, сохранив несущую способность конструкций.
Блок: 9/9 | Кол-во символов: 327
Источник: https://kladembeton.ru/poleznoe/treshhiny-v-zhelezobetonnyh-konstruktsiyah.html
Кол-во блоков: 18 | Общее кол-во символов: 23236
Количество использованных доноров: 3
Информация по каждому донору:
- https://1popotolku. ru/perekrytie/treshhina-v-plite-perekrytiya.html: использовано 5 блоков из 7, кол-во символов 8580 (37%)
- http://house-help.info/vozniknovenie-treschin-v-plite-perekrytiya/: использовано 7 блоков из 9, кол-во символов 9272 (40%)
- https://kladembeton.ru/poleznoe/treshhiny-v-zhelezobetonnyh-konstruktsiyah.html: использовано 6 блоков из 9, кол-во символов 5384 (23%)
Как усилить плиты перекрытия?
Возможность возникновения различных дефектов на поверхности перекрытий, говорит о том, что необходимо их заменить, а лучше всего их усилить. Такими дефектами, прежде всего, являются трещины, недостаточное количество бетона для обеспечения защиты арматуры, а также коррозия.
Причины возникновения трещин
Наиболее распространенными и самыми опасными считаются усадочные трещины, они имеют небольшой размер. Зачастую такие трещины появляются из-за затвердевания бетона. Но их стоит отличать от других видов трещин — деформационных, которые появляются в процессе эксплуатации плит. Основной особенностью таких трещин считается их способность удлиняться и увеличиваться. Чаще всего отделка потолка не дает во время их рассмотреть, в итоге, они расширяются до огромных размеров.
Причины возникновения деформационных трещин
Зачастую деформационные трещины появляются в связи с серьезными нарушениями в процессе строительства и отделки. Самой распространенной ошибкой, является: в тех случаях, когда плита слишком длинная, ее просто укорачивают в нужном месте. Многие знают, что этого делать не стоит, так как в большей части плит расположена напряженная продольная арматура. При обрезании такой плиты, ее несущая возможность уменьшается в несколько раз, поэтому такие плиты можно усилить.
Что делать с поперечными трещинами?
Если вы увидели на плите поперечные трещины, тогда такую плиту лучше всего заменить. Но чаще всего на это не хватает времени и средств, поэтому в месте трещины можно установить подпорную стену. Такая плита больше не может выдерживать большие нагрузки, так как уже не работает на растяжение, в связи с чем, возникает возможность обрушения. Поэтому, если у вас нет возможности заменить плиту, то необходимо выставить стену под всеми трещинами, лучше всего, чтобы она была с пилястрами.
Что делать с продольными и диагональными трещинами?
Если вы обнаружили диагональные или продольные трещины на плите, значит, вы еще можете ее спасти. Эти трещины, говорят о перенапряжении плиты перекрытия, это вполне можно устранить. Прежде всего, вам предстоит разгрузить эту конструкцию, возможно, на плите находятся какие-либо тяжелые предметы. Усилить плиту перекрытия можно, используя увеличение сечения.
Усиление плиты перекрытия
Зачастую усиление плиты перекрытия проходит по такой схеме. Над пустотами в плите делают небольшие отверстия. Самое важное, в данном случае, правильно определить размещение пустот, и не повредить внутреннюю арматуру в процессе работы болгаркой или отбойным молотком. После, в отверстия вставляют арматуру, диаметра, схожего с диаметром основной арматуры. Используя проволоку, формируют каркас. После этого отверстия бетонируют, а после — утрамбовывают, этот процесс предотвращает образование различных пустот непосредственно внутри плиты.
Особенности проведения работ
Проводя все работы, главное, не забывать, что плиту стоить установить на специальные подпорки, которые будут гарантировать безопасность, а также защиту от возможного обрушения. Не стоит спешить и сразу же убирать такие подпорки, они должны находиться под плитой на протяжении недели.
Стальная обойма
Есть еще один способ усилить плиты. Для этого плиты необходимо взять в стальную обойму. В таком случае стальной каркас будет обхватывать всю плиту с разных сторон очень плотно. Стальной каркас при этом усилении будет выполнять роль корсета. Но этот способ очень сложно осуществить, ведь вам понадобится доступ к поверхности плиты.
Источник: 7homenews
Трещины в монолитной плите, опертой по контуру
При реконструкции жилого дома,состоящего из двухэтажной части более поздней постройки,и одноэтажной — по документам построенной в 1947 году,в последней демонтировалась часть внутренних перегородок возведённых без фундамента.Был залит ленточный фундамент,с последующим возведением на нём монолитных стен разной толщины сечением от 150 до 300 мм. Также снаружи дома были залиты 2-е колонны круглого сечения диаметром 250 мм,а внутри колонна прямоугольного сечения 230х330 мм в основании .В верхней части колонна переходит в полуарку с балкой развёрнутой на 90 градусов,в сечении представляющей г-образную форму.Эта г-образная балка обрамляет лестничную площадку второго этажа.При строительстве применялся бетон класса В-25.
В итоге плита перекрытия имеющая прямоугольную форму с небольшим консольным балконом полукруглой формы выпущенным на 500мм и имеющим ширину 2000 мм в зоне примыкания к зданию.Опирание получилось ,как мне кажется,сложное.Две стены опираются на монолитные стены.Две на кирпичные,и часть перекрытия выходящая за контур первого этажа на 2 колонны круглого сечения.Часть перекрытия в зоне лестницы,как уже упоминалось,опирается на г-образную балку.Перекрытие заливалось вместе с армопоясом проходящим по кирпичным стенам сечением 250х250 мм.И в зоне опирания на монолитные стены представляло собой балку сечением 150х250 и 300х250,при этом выпуска арматуры из стен были загнуты в нижнюю сетку перекрытия. Через две колонны круглого сечения перекрытие заливалось также совместно с балкой сечением 300х350 мм.Размеры плиты 3250х6000 мм,учитывая консольную часть балкона.Нижняя сетка арматура диаметром 12 мм,верхняя 10 мм.Шаг 150 мм.В середине, по длинной стороне, перекрытия по 5 арматурных стержней диаметром 12мм сверху и снизу,с шагом 75 мм.Опирающихся с одной стороны на монолитную стену ,с другой -на колонну с полуарочной верхней формой.Балкон также армирован с шагом 75 мм с запуском промежуточных арматурных стержней на более чем 1,5 метра внутрь здания.Вся плита по периметру провязана с торца п-образными элементами из арматуры 10мм,соединяющими верхнюю и нижнюю арматурные сетки.Толщина перекрытия 160 мм.Плита заливалась в декабре 2013 ,температурный режим первых 20 дней после заливки был в пределах +3+7 градусов.Плита укрывалась теплоизоляционными материалами.С нижней и с верхней стороны находилась в полиэтиленовой плёнке.Стойки- домкраты были демонтированы через 8-месяцев.Были обнаружены трещины в нижней части в зоне опирания перекрытия на г-образную балку. Длина опирания 2330мм. Длина пролёта в зоне этого опирания 2300 мм.Поскольку двухэтажная часть дома и вновь возводимый второй этаж находятся в разных уровнях балка в средней части служит ступенькой с лестницы.И, соответственно,из 2330 мм опирается только по краям по 750 мм(глубина опирания 100 мм),средняя же часть- 830 опирается только на 10 мм !Как раз в зоне этого минимального опирания локализовались трещины.С нижней части длина их доходит до 500-600 мм,сверху плиты видны на 250-350мм .
Пригласил экспертизу.Проверили прочность методом отрыва — 30,8 МПа.Измерили толщину трещин 0,1-0,2 большая часть .Одна 0,4мм,и одна 0,6-1 мм.Среднюю толщину защитного слоя определили 15 мм.Произвели расчёты,достаточно объёмные,на мой взгляд.Заключение — установлена категория технического состояния исследуемого участка ж.б. плиты как РАБОТОСПОСОБНОЕ ТЕХНИЧЕСКОЕ СОСТОЯНИЕ,выявленные дефекты и несоответствия не имеют силового характера и не могут являться следствием недостаточной несущей способности. Но почему возникли трещины так однозначно и не объяснили,к сожалению.Хотелось бы узнать Ваше мнение,если из написанного понятна проблема.Спасибо.
01-04-2015: Доктор Лом
Конечно чертежи и фотографии значительно упростили бы понимание проблемы (хорошо было бы еще указать, как именно расположены трещины). Возможно, я что-то не так понял в вашем описании, поэтому проблему вижу так — трещины проходят параллельно длинной стороне и образовались из-за чрезмерной перестраховки при проектировании плиты, как ни парадоксально это звучит. Попробую пояснить свою мысль:
1. Размеры плиты по контуру (без учета балкона) примерно 2300х6000 мм, к тому же консоль балкона приводит к появлению момента на опоре-стене и уменьшению момента в пролете, да и соотношение сторон близко к 3 и рассчитывать такую плиту как опертую по контуру не имело большого смысла. Между тем по длинной стороне была заложена арматура такого же сечения, как и по короткой стороне и даже с в двое меньшим шагом. Это привело к значительному увеличению несущей способности плиты по длинной стороне.
2. Длина опорной площадки 10 мм оказалась недостаточной, чтобы воспринять возникающие нагрузки (да и с конструктивной точки зрения 10 мм — совсем мало), произошло смятие или другое разрушение бетона балки и (или) плиты на участке 830 мм. Т.е. длинные стержни плиты на этом участке оказались как бы без опоры, точнее опорой стала часть плиты с арматурой по короткой стороне, не рассчитанной на дополнительные нагрузки, возникшие из-за повышения несущей способности по длинной стороне, и плита прогнулась до появления трещин. А так как арматура верхней и нижней зоны связаны между собой, то трещины образовались и сверху плиты.
Предполагаю, что самая длинная и самая широко раскрывшаяся трещина находится примерно посредине участка 830 мм и над трещиной расположен длинный стержень арматуры, да и остальные трещины в основном под арматурой.
02-04-2015: Александр
(фотографии я добавил из указанного источника для наглядности)
Трещины расположены в перекрытии перпендикулярно балки, на фото над домкратом. Сориентированы по арматуре. На последнем фото вид на перекрытие сверху в районе ступеней (глубина опирания 10 мм).
02-04-2015: Доктор Лом
Да, план плиты действительно не простой, не так я его представлял. Тем не менее ваши фотографии и то, что трещины параллельны плохо опирающейся на балку арматуре, лишь подтверждает мое предположение.
А если на балку опирается, точнее частично не опирается короткая арматура, а не длинная, то это еще с большей вероятностью могло привести к появлению трещин. Впрочем характер деформаций в районе балки более сложный чем я предполагал, но сути это не меняет.
03-04-2015: Александр
То есть армирование плиты с переизбытком арматуры (по расчётам было определено как 489,21% от предельного значения)не способно было компенсировать нагрузку от «неопирания» 5-ти коротких арматурных стержней на участке 830 мм.И эффективнее было,а точнее единственным правильным решением,усилить границы неопирания скрытыми балками?Простым добавлением в тело плиты по 2-а арматурных стержня диаметром 12 с каждой стороны неопирания ?Или же обвязав их хомутами?
И ещё позволю себе вопрос из области пророчеств Нострадамуса. Могло ли способствовать появлению трещин с нижней стороны плиты ( а с верхней мой опыт показывает ,что возможно уже при усадке бетонной смеси,даже при вибрировании в 2 этапа)сориентированных по арматурной сетке, уменьшение защитного слоя.При обвязке торца плиты п-образными элементами некоторые были согнуты не по размеру,и защитный слой в этих местах мог быть около 10 -12 мм,и даже меньше.
И в общем случае,где при равных условиях — одинаковая толщина плиты,один класс бетона,но разные размеры рабочего сечения плиты и защитного слоя,может при незначительном прогибе раскрыться трещина?
Есть ещё вопрос по оптимальным размерам часторебристого перекрытия (монолитного),анкерению арматуры в бетоне с помощью химических анкеров,и по расчёту минимального сечения колонн.В каких разделах сайта их лучше задать Вам.Большое спасибо за помощь.
03-04-2015: Доктор Лом
Я ничего не утверждаю, а лишь предполагаю. А усиленное равномерное армирование по всей плите не сильно влияет на концентрацию местных напряжений. А в вашем случае завышенное армирование несомненно помогло (как я уже говорил, я не так себе представлял план плиты).
Дополнительные стержни по каждой стороне неопирания не решили бы проблему. В линейных изгибаемых элементах трещины перпендикулярны продольной арматуре, поэтому мне важно было знать направление трещин (в плитах с опиранием по контуру все сложнее, но сейчас не об этом). Поэтому более эффективным было бы армирование на «пятачке» перед балкой стержнями большего диаметра по длинной стороне, чтобы воспринимать дополнительные нагрузки.
Да, уменьшение защитного слоя также может привести к появлению трещин.
В общем случае главные трещины для квадратной плиты проходят по диагоналям, для прямоугольной плиты — похожи на конверт, выходят из углов плиты под углом примерно 45 градусов, а из точек пересечения примерно посредине плиты проходит трещина, параллельная длинной стороне. На сколько они раскрываются — отдельный вопрос. Для лучшего понимания физики процесса рекомендую почитать статью «К расчету пластин на действие равномерно распределенной нагрузки».
По расчету ребристого перекрытия и ж/б колонн есть соответствующие статьи, там можете задать свои вопросы.
Исследование трещин. Когда нужно начинать беспокоиться
Нужно ли их бояться?
Обнаружение трещины в подвальной стене или на полу может привести в уныние и вызвать сильное беспокойство. Сразу же вы начинаете беспокоиться о повреждении водой после затопления помещений и стоимости ремонта. Как узнать, когда начать беспокоиться?
В этой статье о будет дан краткий обзор каждого типа трещин, которые могут поразить ваш подвал, возможных причин и того, какие работы понадобятся для их устранения.
Существует много разновидностей трещин в фундаменте, которые могут указывать на определенный тип повреждения. Ремонтные работы будут варьироваться в зависимости от типа материала фундамента, а также от размера, формы и местоположения повреждений.
Трещины на стенах фундамента
Можно заметить, что они обычно одинаковы по ширине или иногда, выглядят как V-образные трещины. Они будут шире в верхней части (на поверхности) и уменьшатся по мере их углубления в стене. Они могут варьироваться по длине и остановиться до того, как достигнут нижней части стены. Усадочные трещины часто появляются под окнами подвала, над дверями, в местах спуска и в центре длинной стены, если армирование не использовалось. Обычно они имеют ширину менее 0,15 мм и проявляются в виде волосяных, спорадических, случайных и прерывистых трещин или комбинации всех типов в стене. Почти всегда проходят через всю глубину фундаментной стены, поэтому могут быть источником попадания воды.
Причины трещин в усадке бетона
Усадка происходит в результате отверждения бетона, что является химической реакцией и зависит от количества воды, типа заполнителя, влажности, качества портландцемента, грунтовых вод, воздействия прямых лучей солнца, температуры и других условий. Эти дефекты могут появиться в любом здании по разным причинам, в зависимости от типа конструкции.
Например, когда происходит усадка бетона, в нем возникают внутренние напряжения. Растрескивание снимает это напряжение в процессе реакции отверждения.
Монолитные бетонные фундаментные стены
Усадочные трещины могут быть вызваны плохим перемешиванием компонентов, ускоренным отверждением, неправильным или отсутствующим армированием. Температурные колебания в соответствии со сменой времени года также могут привести к неравномерному расширению или сжатию бетона, что может привести к растрескиванию.
Кирпичные стены
В то время как кирпичи больше не используются для строительства современных фундаментов, в старых зданиях все еще могут быть кирпичные стены для поддержки первого этажа. Кирпичная кладка обычно не даёт усадки.
Усадочные трещины обычно не требуют каких-либо восстановительных работ или структурного контроля в монолитных или блочных стенах. Однако, в кирпичной стене они не будут вызваны усадкой и могут указывать на проблемы конструкции или фундаментов.
Следует соблюдать осторожность, поскольку существует значительный риск обрушения стены, поэтому немедленно свяжитесь с профессионалом.
Усадочные трещины могут быть отремонтированы путем расшивки (расширения) устья трещины, заполнения шпатлевкой для кладки, эпоксидной смолы, полиуретана или других герметиков. Такой ремонт обоснован когда есть понимание, что усадка фундамента не продолжится
Трещины в стене — опасность усадки
Вертикальные настенные трещины
Они часто присутствуют в монолитных стенах, более широких в основании и продолжают увеличиваться в длину и ширину. Могут появиться в процессе строительства, распространяются по всей длине стены до пола и, возможно, станут местом проникновения воды. Расширение трещин самопроизвольно может увеличиться в размере до 0,5 мм или более или полностью остановиться.
Причины образования трещин в стенах
Они вызваны движением фундамента из-за плохо утрамбованных подстилающих слоев (грунта, щебня, песка), неправильным размещением или отсутствием в необходимом количестве стальной арматуры. Гидростатическое давление воды из грунта, горизонтальная нагрузка прилегающих грунтов на конструкции, обратная засыпка также могут вызвать неравномерное напряжение и привести к растрескиванию. Гидростатическое давление оказывает воздействие на внешнюю стену фундамента и становится сильнее в глубине под землей.
Диагональные
В то время как большинство усадочных трещин проявляются вертикально, диагональные трещины могут возникать по углам стены, где она была подвержена морозу или явлению морозной пучинистости грунтов. Также причиной могут стать, точечные нагрузки — рост корневой системы деревьев / кустарников, посаженных слишком близко к фундаментной стене. Диагональная трещина под окном цокольного этажа может быть следствием подъема фундамента, указывающего на недостаточную заглубленность. Трещины, которые появляются где-либо еще на стене и имеют более широкую нижнюю часть, чем верхняя, будут обозначать осадку здания.
Горизонтальные
Такие трещины часто появляются в конструкции бетонных блоков (ФБС). Чаще всего появляются в межблочных швах.
Трещины в середине стены могут быть вызваны повреждением в результате использования тяжелого оборудования у стены, преждевременной или чрезмерной засыпки до установки каркаса пола или увеличением нагрузки на землю в результате воздействия воды или мороза.
Трещины в нижней части стены обычно возникают из-за чрезмерной горизонтально-направленной нагрузки грунта и обостряются в местах с влажным или плотным грунтом. Давление грунта является самым сильным в нижней части стены и может увеличиваться при горизонтальном движении, когда давление грунта на стену направлено внутрь здания.
Ремонт трещин в стенах
Состояние грунта и применяемые материалы будут определять тип ремонта, который потребуется для устранения проблем. Фундамент должен быть стабилизирован, например по технологии глубинного инъектирования. Инъектирование цементосодержащих суспензий посредством стальных инъекторов является одним из лучших способов исправления ситуации. Инъекторы вбиваются в почву рядом с фундаментом до стабильных слоев грунта на глубину 3-6 м. Производители работ, как правило, гарантируют качество таких услуг на 60 лет, поэтому этот вид ремонта будет надежным решением.
Земляные работы и реконструкция могут быть необходимы для капитального ремонта. Этот тип работ обычно сочетается с гидроизоляцией фундамента и дренажными компонентами, чтобы предотвратить повторение проблемы. Это может включать исправление проблем кровли, поверхностного стока или установку дренажной системы . Широкие трещины ни в коем случае не должны быть заделаны герметиком или эпоксидной смолой без установки причинн их появления и завершения необходимого ремонта. Они могут быть вызваны проседанием фундаментов, лежащих на неуплотненном грунте, спровоцированы усадкой фундаментной плиты или ленты.
Трещины в перекрытиях
Существует три различных способа укладки бетонных полов, каждый из которых имеет уникальные характеристики и причины появления трещин:
-
Плавающая фундаметная плита — котлован засыпается ровным слоем песка или гравия. Поскольку почва обычно не уплотнена, существует риск растрескивания и оседания. Сток воды, затопление или утечки могут просочиться под здание и вызвать осадку. Однако любые видимые трещины фундамента могут не повлиять на общую структурную прочность здания.
-
Стабилизированная плита — в этом случае края пола опираются на выступ в ленточном фундаменте. Почва и гравийная основа уплотнены. Трамбование почвы будет иметь небольшое влияние на этот тип заливки, однако значительное оседание или неправильное усиление при заливке может привести к полному разрушению плиты.
-
Плита на сваях — этот метод используется, когда монолитная плита и столбчатый фундамент заливаются одновременно. Трещины могут указывать на оседание фундамента и могут вызывать структурные проблемы.
Ремонт усадочных трещин
Усадочные трещины в подвальном бетонном полу встречаются часто и редко указывают на причину для беспокойства. Тем не менее, есть несколько корректирующих методов, доступных для замедления их дальнейшего роста:
-
Добавление арматурных элементов, если они не включены в конструкцию, может уменьшить напряжение усадки. Хотя трещины все еще могут появляться, они будут располагаться в стыках, а не на полу.
-
Неструктурные трещины, через которые проникает вода, могут быть закрыты с помощью инъекции пенополиуретана. Это остановит утечки и может быть покрыто бетонным герметиком или краской, чтобы скрыть неприглядный вид.
Рекомендуется ремонтировать осадку плит перекрытия, когда трещины превышают 0,5 мм по ширине или 0,3 мм смещения по вертикали.
Несколько методов могут быть реализованы и описаны следующим образом:
-
Нагнетание цементов — этот процесс используется для поднятия бетонной плиты пола путем нагнетания низкопрочного бетона (молочка) снизу. Полиуретановые смолы также можно вводить под фундамент. Комбинация смол затвердевает в пластик, который содержит пузырьки газа. По мере расширения пол будет подниматься. Этот метод подходит, если несущая порода или устойчивые почвы не слишком глубокие. Тиксотропный раствор вводится под давлением, чтобы заполнить пустоту под плитой.
-
Дренажная система. Если установлено, что грунтовые воды стекают под пол и разрушают почву, можно установить дренажную систему. Вокруг внутреннего периметра подвала прорезан желоб, где в гравии установлена дренажная труба из ПВХ, соединенная с отстойником для безопасного отвода избытка воды из дома.
Некоторые ремонтные работы потребуют земляных работ, которые повлекут за собой использование тяжелого оборудования и обнажение стены фундамента. Хотя это позволит провести тщательный осмотр фундаментов, стен, мембран, это чрезвычайно опасно и должно выполняться профессиональной гидроизоляционной компанией или подрядчиком. Растрескивание пола может быть симптомом более крупной проблемы урегулирования, и этот экстремальный процесс может быть единственным выходом для решения проблемы.
Как их ремонтировать?
Трещины бетонных стен и пола следует разделить на три категории:
-
Косметические, не требующие дальнейшего ремонта;
-
Сомнительные, необходим мониторинг, наблюдение за изменениями или ухудшением условий;
-
Значительные, безусловно требующие ремонта.
Для тех трещин, которые вы определили как требующие ремонта, разделите их в порядке приоритета. Очевидно, что наиболее неотложными являются места, где существует риск обрушения или небезопасной эксплуатацией. Для менее опасных мест обязательно составьте график корректирующих работ в короткие сроки. Профессиональный осмотр должен помочь определить потенциальный ущерб зданию и сроки каждого ремонта.
Принимая упреждающий подход к структурным изменениям, включая трещины бетонной стены и пола, вы можете избежать крупных ремонтных работ. Помните, что всякий раз, когда у вас есть вопросы или сомнения по поводу трещин в фундаменте или проблем с гидроизоляцией, обратитесь к специалистам
Любое копирование текстов или фрагментов текста, картинок без согласия автора запрещено авторским правом.
Рекомендации Рекомендации по повышению качества и определению пригодности многопустотных плит
Центральный научно-исследовательский
и эксперементально-проектный институт
промышленных зданий и сооружении
ЦНИИПРОМЗДАНИЙ
Российский государственный открытый
технический университет путей сообщения
РГОТУПС
РЕКОМЕНДАЦИИ
ПО ПОВЫШЕНИЮ КАЧЕСТВА И ОПРЕДЕЛЕНИЮ
ПРИГОДНОСТИ МНОГОПУСТОТНЫХ ПЛИТ
Москва
1995 г.
Рекомендации по повышению качества и определению
пригодности многопустотных плит /ЦНИИпромзданий РГОУПС/ — М., 1995. — 12 с.
Рекомендации содержат сведения необходимые работникам предприятий
стройиндустрии и строительных организаций для выявления и устранения причин
возникновения дефектов в многопустотных плитах и уточнения возможности
использования поврежденных плит.
Рекомендации разработаны д-ром техн. наук, проф.
Э.Н. Кодышем.
Многолетний опыт производства самых массовых
изделий, применяемых в строительстве многопустотных плит позволяет условно
классифицировать достаточно часто возникающие дефекты, выявить причины их
образования, дать рекомендации по устранению этих причин, а также уточнить
возможность использования плит, имеющих дефекты, что может помочь заводам -
изготовителям в повышении качества плит и определении их пригодности.*
____________
* Примечание. При систематизации дефектов были учтены данные,
собранные на объединении «Сумжелезобетон» главным технологом
Львовским И.Г.
Отсутствие
систематизированных полных данных не позволяет привести здесь все возможное
многообразие повреждений. Поэтому ограничимся фиксацией ряда дефектов и
приведем рекомендации по использованию плит для обычных условий строительства с
этими повреждениями и их восстановлению.
1. Продольные трещины вдоль пустот между ребрами в
верхней, нижней или обеих полках (рис. 1). Причины 1
— 5 (стр. 9, 10).
Рис.
1
Поврежденные полки плит и ближайший канал можно
заделать бетоном с инъецированием в трещины. Допускается применять и без
исправления только в плитах, работающих по чисто балочной схеме. Нельзя
разрешать их применение при возможности появления сосредоточенных нагрузок.
2. Продольная трещина в верхней полке вдоль ребра
(рис. 2), причины 1 и 2.
Рис. 2.
Можно отрубить часть плиты по ширине с уменьшением
допустимой нагрузки или применять без заделки трещины и канала в плитах,
работающих по чисто балочной схеме.
Так же, как и в предыдущем случае нельзя допускать
появления сосредоточенных нагрузок.
3 . Трещина
идущая обычно по верхней полке, иногда пересекающая всю плиту (рис. 3). Трещина
идет перпендикулярно к боковым граням или под углом до 15 50 0. Причины 1, 2,
6,
10.
Рис. 3.
При трещинах в верхней полке, не превышающих 0,1 мм,
можно заделать пустоты, расположенные в зоне трещины, инъецированием бетона и
тем самым уменьшить влияние поперечной силы в зоне трещины.
Эти же трещины сверху или снизу в области
положительных моментов (сжатая зона) могут не требовать заделки.
Если трещина превышает 0,1 мм, плита может быть по
ней перерублена и части плиты могут использоваться для перекрытия уменьшенных
пролетов.
Плиты применяемые после заделки пустот должны быть
проверены расчетом на поперечную силу, если трещина расположена у края плиты
или следует учесть увеличение прогиба, если трещина в середине.
4. Продольная трещина в промежуточном ребре, идущая
вдоль арматуры (рис. 4). Причина 8.
Рис. 4.
В этом случае предварительно напряженная арматура не
имеет необходимой анкеровки, проскальзывает и плита может быть использована
только после пересчета с пониженной несущей способностью и заделки трещины.
Поперечная сила при этом воспринимается неповрежденными ребрами.
5. Продольная трещина в крайнем ребре, расположенная
вдоль арматуры (рис. 5). Причины
3, 7- 9.
Рис. 5.
Рекомендации аналогичны п. 4.
6. Диагональные трещины в углах плиты начинаются на
торцах и могут тянуться до боковых граней. Они могут быть на верхней
поверхности или нижней, а также рассекать всю толщину плиты (рис. 6). Причины
6, 10.
Рис . 6 .
Плита должна быть проверена расчетом на поперечную
силу, и после заделки канала может быть применена.
7. Мелкие
локальные трещины, возникающие по верхней поверхности плиты (рис. 7). Причины 1, 2.
Рис. 7.
Заделка
трещины затруднена, а вопрос условий применения должен решаться в
индивидуальной порядке.
8.
Поперечные трещины, почти опоясывающие сечение плиты в дальнем конце при
применении новых пустотообразоваталей (рис. 8). Причина 11.
Рис.8.
Плита получается короче на 5-10 мм. Нарушена
анкеровка арматуры в бетоне. Плиты могут применяться только в уменьшенном
пролете с пересчетом несущей способности.
9. Отсутствие сцепления арматуры с бетоном без
внешне заметных дефектов. Плита бракуется. Причины 12, 13.
Ниже рассмотрим основные причины, вызывающие эти
повреждения, и рекомендации по их предотвращению.
1. Усадка — одна из
наиболее часто встречающихся причин. Может являться причиной образования трещин
типа 1, 2, 3 и 7.
Рекомендации общего характера:
— обеспечивать проектный состав, марку бетона,
качественное перемешивание и укладку бетонной смеси;
— исключить испарение воды с открытой поверхности
изделии в течение 1 часа с момента формования. В этот период за счет
пластической деформации бетонной смеси могут образовываться микротрещины,
которые при дальнейшем твердении расширяются. Для исключения образования трещин
необходимо поверхность изделия прикрыть пленкой, пленочным составом и т.д.;
— соблюдать режим тепловой обработки, который
исключил бы неравномерность прогрева изделий. Влажность среды должна быть 100%,
а температура 80-90 5о 0С;
— исключить попадание конденсата на поверхность
изделий;
— температура бетона в момент распалубки не должна
быть выше среды цеха чем на 20-40 5о 0С, а температура цеха — положительной.
2. Дефекты при формовании -
могут вызвать повреждения типа 1, 2, 3, 6, 7.
Основной
причиной являются прогибы или выгибы формы (негоризонтальность формы), что чаще
всего вызывается недостаточной ее жесткостью. Рекомендуется использовать
трехточечное опирание поддона в камере.
Кроме того, может быть вызвано некачественным
заглаживанием поверхности.
3. Неравномерная
плотность бетона характерна для повреждений типа 1, 5.
Может быть предотвращена тщательным вибрированием,
подбором состава бетона и использованием пластификаторов.
4. Смешение и эксцентриситет напрягаемой арматуры
могут вызвать повреждения типа 1. Рекомендации общего типа — тщательная выверка
местоположения напрягаемой арматуры.
Непосредственными причинами могут явиться:
а) смещение арматуры во время формования — надежная
фиксация напрягаемой арматуры и тщательная укладка бетона;
б) различная сила натяжения отдельных стержней -
улучшить контроль натяжения;
в) неправильная последовательность и режим отпуска
напрягаемой арматуры — нужно соблюдать последовательность обрезки, указанную в
чертежах (в общем случае — симметрично от центра к периферии).
5. Уменьшение проектной
толщины полки. Характерно для повреждений типа 1. Как правило, этот дефект
возникает из-за смещения или неправильного положения пустотообразователей.
Нужно проконтролировать их местоположения и принять, меры против всплытия при
формовании.
6. Большие растягивающие
напряжения в сжатой зоне бетона. Характерно для повреждений типа 3, 6.
Может возникать при смещении опор к середине при складировании или
транспортировке в результате суммирования усилий в верхней зоне от собственного
веса и обжатия, а также от консольного загружения при смещении прокладки по вертикали.
7. Большие (для данного
ребра) усилия вдоль предварительно напряженной арматуры. Дефект характерен
для повреждений типа 5. Основной причиной может явиться недостаточный размер
ребра для восприятия предварительного напряжения от арматуры большого диаметра.
Как правило (размер ребра в абсолютном большинстве случаев нельзя увеличить),
нужно брать арматуру меньшего диаметра или снижать напряжение при условии
обеспечения эквивалентного предварительного напряжения.
8. Наличие в бетоне крупного
заполнителя больших размеров. Может явиться причиной повреждения 4 и 5.
Крупные куски заполнителя застревают между пуансонами и при извлечении
пуансонов разрушается промежуточное ребро.
Предотвратить этот дефект можно правильным подбором
фракций заполнителя или увеличением расстояния между пуансонами.
9. Недостаточна длина или
велико расстояние между вертикальными стержнями в каркасах. Может привести
к дефекту типа 5.
10. Дефекты строповки
(неравномерное распределение усилий) и крепления при транспортировке. Могут
вызвать образование трещин и чаще всего по типу 3 и 6.
11. Повышенное
трение новых пустотообразователей о бетон. Является причиной повреждения
типа 8. Исчезает после 20-30 формовок.
12. Формование плиты до
остывания напрягаемой арматуры. Отсутствие сцепления арматуры с бетоном.
Дефект типа 9. Очень опасный дефект, т. к. часто не имеет внешне видимых
повреждений.
13. Наличие смазки на
напрягаемой арматуре. Смазка в зоне анкеровки, даже при выгорании ее в
средней зоне нарушает сцепление арматуры с бетоном. Дефект типа 9.
Объем изготовления и количество бракованных изделий
свидетельствует о необходимости продолжения проведения специальных
исследований, повышающих надежность многопустотных плит.
Текст соответствует источнику.
фото , видео, как и чем это сделать
При ремонте в квартире одним из самых сложных участков является потолок. Из-за усадки дома, проседания или движения грунта между перекрытиями образовываются трещины различной глубины. Создать красивый вид интерьера со щелями в потолке не удастся, следовательно, предстоит заделка швов между плитами перекрытия. Процедура выполнима вручную, но имеет ряд особенностей.
Технология выполнения работ
- Швы перекрытий заделывают обычно одновременно с ремонтом потолка, поэтому подготовительные работы удобнее производить в комплексе. С потолка удаляют старое покрытие: побелку или водоэмульсионную краску смачивают водой из пульверизатора, выдерживают 10-15 минут и снимают широким шпателем до штукатурки. Если потолок покрыт толстым слоем шпаклевки, ее зачищают только в тех местах, где она имеет плохую адгезию. Если на потолке есть следы ржавчины – их удаляют специальными составами. Швы между плитами расшивают: удаляют старую шпаклевку и штукатурку, плохо закрепленную в стыках. При необходимости можно использовать перфоратор. После обработки шов должен иметь П-образную или слегка расширенную вовнутрь форму, чтобы шпаклевка лучше держалась. Из полученного шва удаляют пыль, сметая ее кистью и протирая влажной губкой.
Удаление старого покрытия с потолка и подготовка шва
- Осматривают полученный шов. Если его ширина больше 3 см, а глубина невелика – его заделывают монтажной пеной. Для этого слегка увлажняют шов чистой водой и наносят пену из баллона. Ждут ее расширения и начала затвердевания, после чего удаляют излишки, срезая их ножом так, чтобы на месте шва образовалось углубление треугольной формы с максимальной глубиной 0,5 см. Если шов глубокий и при этом неширокий, его необходимо уплотнить пенопластом, вспененным полиэтиленом или любым другим эластичным материалом. Шов предварительно обрабатывают грунтовкой глубокого проникновения и хорошо просушивают. Уплотнитель закрепляют с помощью влагостойкого герметика, поверхность бетона при этом должна быть сухой. Уплотнитель закладывают в глубину плиты, с внешней стороны шов заделывают раствором цемента марки НЦ так, чтобы на стыке осталось небольшое цементный старого покрытия с потолка и подготовка шва
Образец зашпаклеванного шва внутри которого монтажная пена
- На подготовленное углубление с застывшей монтажной пеной или цементным раствором наносят шпаклевку для рустов с остаточной эластичностью, например, латексную. Выравнивают ее заподлицо с поверхностью плиты. Закладывать шпаклевку в шов удобно с помощью двух шпателей: на широкий наносят достаточное количество шпаклевки, а узким закладывают ее в шов, уплотняя и разглаживая внутри шва. После нанесения шпаклевки на часть шва ее разглаживают широким шпателем, удаляя излишки.
Процесс нанесения латексной шпаклевки
- Раствор просушивают в течение суток и приступают к шпаклевке швов. Наносят на шов и прилегающую поверхность плит перекрытия слой предварительной шпаклевки и приклеивают поверх нее серпянку или малярную сетку, вдавливая ее в слой шпаклевки. Проглаживают шпателем, вдоль направления шва. Ширина серпянки или сетки должна быть не менее 20 см. Просушивают шпаклевку, и после высыхания выравнивают ее наждачной бумагой. Наносят еще один слой предварительной шпаклевки с более мелким зерном на весь потолок, выравнивая ее широким шпателем. Сушат и обрабатывают наждачной бумагой. После этого наносят слой гладкой финишной шпаклевки, высушивают, выравнивают мелкой наждачной бумагой и окрашивают.
После нанесения шпаклевки ее просушивают сутки
- Если плиты перекрытия имеют перепад по высоте более 1 см, потолок после заделки швов придется штукатурить. Оштукатуривание производят составом на основе гипса по арматурной малярной сетке. Потолок обрабатывают специальной грунтовкой «бетон-контакт», содержащей твердые частицы – она создает шероховатый слой на поверхности плит и облегчает адгезию раствора. Сетку крепят на слой штукатурки, тщательно разглаживая ее. После полного просыхания штукатурки в течение 2-3 дней можно приступать к шпаклевке.
Технология оштукатуривания потолка
Выполненный таким образом потолок выглядит абсолютно ровным, при этом не происходит разрушения заделки швов, а получающиеся микротрещины благодаря пластичности шпаклевки остаются незаметными. Однако, такой способ неприемлем для квартир в новостройках – дом в течение трех-четырех лет дает осадку, и плиты неизбежно будут смещаться. Поэтому для новых домов лучше использовать другие виды отделки потолка, например, натяжной потолок.
Специфика заделки швов
Учитывайте специфику заделки швов:
- если трещина узкая, но глубокая, из материалов лучше направить свой выбор на цементе марки НЦ, при застывании он расширяется и плотно пристает к поверхности, не будет выкрашиваться из стыков;
- если полости слишком широкие, для их заделки дополнительно используются уплотнительные компоненты, например, монтажная пена, вспененный полипропилен и др.
Совет! Если вы владеете квартирой на последнем этаже, прежде чем начинать заделывать швы перекрытия на потолке, поинтересуйтесь состоянием крыши. Возможно, ремонт нужно начинать с нее, в противном случае очередной дождь уничтожит все ваши усилия ликвидации зазоров между торцами плит перекрытия.
Виды ж/б плит перекрытия
Существуют несколько видов плит перекрытия. Основные это:
- Пустотные.
- Ребристые.
Ребристые раньше применяли для покрытия промышленных зданий. Сегодня их можно встретить только в б/у состоянии после разборки промзданий, которые потом продают частникам для перекрытия пролетов в своем доме.
Пустотные плиты изготавливают по опалубочной технологии и безопалубочной. В опалубочной технологии изготавливается каркас в виде опалубки, закладывается арматура и заливают бетон. При безопалубочной технологии вдоль всего цеха закладывается арматура и потом вдоль неё идет экструдер, который формирует длинную плиту в несколько десятков метров и в последствии обрезная машина формирует плиты нужной длины.
Независимо от того какая плита пустотная или ребристая обе они работаю по однопролетной балочной схеме: шарнирно опертая балка длиной l, сверху действует распределенная нагрузка q.
Эпюра изгибающих моментов будет в виде параболической кривой с максимумом в средней точке с моментом ql2/8. Поперечная сила будет иметь треугольное очертание и максимум будет на опорах ql/2. И соответственно армирование каждой плиты подбирается в соответствии с данными усилиями.
Виды трещин и причины их появления
Трещины в потолке делятся на конструктивные и динамические. Конструктивные образуются в результате избыточных нагрузок, превышающих допустимую несущую способность, на потолочное перекрытие.
Динамические трещины делятся на следующие типы:
- развивающиеся, которые становятся больше в размерах по мере эксплуатации строения. Образуются вследствие нарушений при укладке фундамента или просадке фундамента под воздействием избыточного количества грунтовых вод, неисправном водопроводе, затоплении подвальных помещений зданий;
- стабильные. Относятся к неразвивающимся трещинам, появляются в новостройках и останавливаются в росте через 3-4 года после усадки дома.
Есть еще одна категория трещин – технические, появляющиеся при полимеризации отделочных материалов жидкой консистенции – клей, шпаклевочные смеси, гидроизоляционные слои.
Если неправильно подобрать состав к характерным для помещения условиям эксплуатации, периодическое понижение, а потом повышение температурного режима вызывает дефекты перекрытия.
Когда причина обнаружена и устранена, заделать образовавшийся дефект своими силами не сложно. Но в том случае, если речь идет не о массивных повреждениях плит перекрытия, которые представляют опасность для помещения и находящихся в нем людей.
На что обратить внимание перед началом работ
Если ваша квартира находится на последнем этаже многоэтажного дома, и не имеется технического этажа сверху, то прежде чем приступать к заделке необходимо произвести контроль состояния кровли. Вполне реально, что через щели в скором времени начнет поступать влага. Гипс является минеральным основанием с благотворной средой для размножения микроорганизмов, которым нужна только влажность и плюсовая температура. При описанной протечке все условия будет соблюдены и в скором времени потолок зацветет.
Обилие влажности приводит к появлению грибка
Второй важный момент – это потеря тепла. Через большие щели может буквально «гулять» сквозняк, от чего в помещении будет некомфортно находиться. Но даже при отсутствии движения воздуха получается хороший мостик холода, через который тепло от радиаторов будет передаваться на улицу.
Совет! Такой проблемы не будет, если над вами также находятся отапливаемые помещения.
Мостик холода означает, что практически в помещении будет находиться точка росы, так как граница тепла и холода смещается внутрь комнаты. Это еще одна причина появления большого количества влаги и сопутствующих ей проблем.
Чтобы устранить все эти неприятности потребуется произвести утепления шва, о чем подробно будет рассказано далее.
Если перекрытие не ведет на крышу, его подготовка и заделка значительно упрощается, однако она также важна, так как могут возникать и другие проблемы.
- Нарушается звукоизоляция помещения;
- Из трещины будет постоянно сыпаться грязь и пыль, что неприятно для натяжных потолков, которые при резком открывании двери способны работать как мембрана, поднимая все это в воздух.
- Также будет нарушаться целостность потолочного покрытия, ведь ничего не будет противостоять подвижкам дома, которые происходят в результате усадки и сезонных колебаний почвы.
Теперь давайте обо всем подробнее.
Как убрать швы на потолке подготовительный этап
В подготовительный процесс входит:
- Удаление старой шпаклёвки.
- Обоев.
- Краски.
- Цемента.
- Извести и так далее.
Помещение должно быть чистое и сухое. Желательно на подготовительном этапе провести влажную уборку. После того как рабочая поверхность будет очищена, необходимо нанести на плиты перекрытия грунт. Перед нанесением следующего слоя должно пройти определённое время. Первый слой должен высохнуть. На время высыхания нанесённого слоя грунта влияет t0 в помещении, влажность и тип использованного материала.
Появление трещин в стенах: основные причины
Увидев трещину в стене своего частного дома, не стоит поднимать панику, полагая, что строение вот-вот обвалится. Для начала нужно провести визуальную диагностику, чтобы выяснить, какие факторы повлияли на возникновение данного дефекта. Если при визуальном осмотре выявить причину не удается, придется приглашать специалиста, который не только оценит степень повреждения, но и возможные риски.
Итак, основным дефектом кирпичных стен являются трещины, причины из возникновения могут быть различны. Прежде чем начинать ремонт, необходимо выяснить, почему именно образуются такие повреждения. Без обнаружения и устранения изначальной причины появления трещин в наружных стенах приступать к ремонту нецелесообразно, так как эти дефекты будут появляться вновь и вновь на уже отремонтированных поверхностях.
Чем и зачем армируют перекрытие
Для армирования плит перекрытия используют стальную, так и композитную арматуру (в основном стеклопластиковую). Более распространена металлическая арматура А500С (в проектной спецификации может обозначаться S500), популярны диаметры 10 и 12 мм. Для основного армирования железобетонной конструкции используют только рифлёную арматуру, чтобы создания качественную связь арматуры с бетоном. Для изготовления дополнительных элементов, не влияющих на несущую способность будущей железобетонной конструкции, можно использовать гладкую арматуру А1. Практикуют в современном частном строительстве и комбинирование арматуры, используют для армирования монолитной плиты одновременно металлические и стеклопластиковые пруты.
Несмотря на то что какая арматура используется, играет она одну и ту же роль в бетоне – придаёт ему необходимую прочность, чтобы выдержать все будущие нагрузки на растяжение, скручивание и изгиб.
Особенности проведения обследования трещин
Экспертиза трещин здания – услуга специализированной организации, занимающейся техническими обследованиями по разработанному клиентом Техническому заданию. Работа проводится по установленному регламенту, прописанному в «Пособие по обследованию строительных конструкций зданий» издания 2004 года п 5.3.
Регламент обследования включает:
- Подготовительный период, с изучением документации на объект, уточняются цели и задачи обследования.
- Составление предварительного заключения по визуальному анализу трещин.
- Инструментальное исследование в динамике.
- Составляется акт обследования на трещины.
Специалист, проводящий экспертизу здания, несет юридическую ответственность за выданное заключение.
Преимущества заказа усиления проемов в несущих стенах в
Мы работаем в строительстве уже много лет, накопили богатый опыт и существенно усовершенствовали технологии армирования.
При усилении конструкций мы используем современное оборудование. Строительные приспособления обладают минимальными вибрационными свойствами, что предотвращает разрушение конструкций. Работы выполняются после обследования объекта в соответствии с проектом усиления проема и точными расчетами нагрузок на конструкции.
Осуществляем усиление проемов в монолитных стенах и других, быстрый и бесшумный демонтаж, кладочные работы и оказываем другие сопутствующие услуги.
Для получения технической консультации и точного расчета цены проекта усиления проема в монолитном перекрытии или другой несущей стены звоните или заказывайте обратный звонок на сайте.
Ремонт потолков
Если штукатурка осыпается, ее снимают. С деревянных перекрытий сдирают дранку, затем обрабатывают составом против грибка и плесени. В железобетонных плитах заделывают щели и трещины цементным раствором.
Далее возможны два варианта ремонта: оштукатуривание или монтаж потолка из листов гипсокартона, панелей, кассет, ПВХ-пленки.
Штукатурка потолков в трехкомнатной квартире растянется на месяц. Монтаж потолков из листов гипсокартона займет пару недель. Подвесной потолок из пластиковых или металлических панелей мастера смонтируют за 4 —5 дней, натяжной — за 2 – 3 дня.
Кроме сроков выполнения работ учитывают материал и состояние перекрытия. В старом доме неочевидных препятствий для реализации любого из способов может быть предостаточно, и обнаружит их только мастер. Решение о выборе варианта принимают по итогам консультаций со специалистом.
Преимущества компании
Восстановление плит – ответственный процесс, для осуществления которого требуются определенные навыки и опыт. Основная сложность при этом заключается в грамотном обследовании повреждений и определении причины их появления. Сотрудники имеют высокую компетенцию в этом вопросе и качественно оказывают услуги по:
- Герметизации межпанельных швов и их утепления;
- Ремонту фасадов всех видов;
- Обследованию фасадов;
- Восстановлению плит жилых и промышленных зданий;
- Составлению проектов проведения ремонтных работ и их реализации.
Выполнение работ такого спектра требует не только мастерства сотрудников, но и наличия специального оборудования. полностью оснащена всем необходимым инструментом и транспортом, который может понадобиться при проведении ремонтных работ. Находящееся в собственности оборудование исключает необходимость его аренды в других организациях, что существенно влияет на стоимость предоставляемых услуг. Цены значительно снижаются, а качество работы остается на прежнем высоком уровне.
Уже более 10-ти лет позиционирует себя как надежного подрядчика для выполнения комплексных работ по восстановлению и ремонту конструкций различного вида и назначения. Более трехсот постоянных клиентов, несколько десятков наград и благодарностей было получено в процессе реализации проектов разной сложности. Ознакомиться с многочисленными отзывами можно на сайте нашей – там же можно ознакомиться с полным перечнем услуг, которые оказывает наше предприятие. «Строй МД» предоставляет гарантию на все проводимые работы.
Связаться с нами и получить консультацию относительно возможности и способа решения вашей проблемы, стоимости и сроков проведения работ можно по телефону, указанному на сайте, а также оставив на нем заявку в форме обратной связи или посредством электронной почты. Наш специалист свяжется с вами в ближайшее время и предоставит информацию относительно дальнейшего сотрудничества.
Укладка железобетонных перекрытий на стены
Технология укладки плит перекрытия на стену выбирается с учетом особенностей материала, из которого возведены стеновые конструкции.
Стены из газобетона
По контуру постройки из газобетонных блоков требуется возвести бетонный армопояс. Монолитная конструкция обустраивается на внешних несущих стенах, а также на внутренних, если они стоят на фундаментном основании.
Ключевые требования:
- для армированного монолитного пояса применяют бетон В15 или более высокого класса прочности;
- ширина пояса должна соответствовать ширине стены, но для стен шириной более 500 мм допускается уменьшить данный показатель армопояса на 100-150 мм;
- плиты и пояс дополнительно соединяются при помощи сварки закладных деталей.
Глубина опирания при укладке плит на газобетонные блоки должна соответствовать нормативам:
- от 40 мм при опирании по контуру:
- от 50 мм для ЖБ изделий длиной до 4200 мм при опирании по двум сторонам;
- от 70 мм для ЖБ изделий длиной более 4200 мм при опирании по двум сторонам.
Стены из кирпича
Стены из кирпича возводятся на полную толщину до запроектированной высоты потолка. Далее кладка выполняется только с внешней стороны здания, благодаря чему формируется ниша, куда будет уложен край плиты перекрытия.
Минимально допустимая глубина опирания по нормативам составляет 90 мм. Но при проектировании обычно предусматривают глубину опирания 120 мм (половина кирпича) и формируют нишу глубиной 130 мм, чтобы оставить термоизоляционный зазор, иначе перекрытие будет служить мостиком холода.
Для укладки плит перекрытия на кирпичную стену применяют тот же раствор, что использован для кладки кирпичей.
Следующие этапы
Заделка швов между панелями не завершается на предыдущих шагах. Важно выполнять весь комплекс обработки, чтобы дефекты не проявились в будущем. Иначе при движении грунта, основания здания швы перекрытия снова потрескаются, вся работа окажется тщетной.
Причиной появления щелей может стать неправильный расчёт нагрузки на конструкцию или пренебрежение технологией строительства, отчего здание даёт усадку. Важно на этапе строительства дома учитывать вес утепления дома и заранее укладывать водопровод, чтобы предотвратить разрушение несущих стен и фундамента впоследствии.
Латексная шпаклевка. Для заделывания швов больше подойдет именно такая шпаклевка
Защита стыков между плитами перекрытия от разрушения выполняется поэтапно:
- Дождаться застывания латексной шпаклёвки, полное высыхание занимает около 2 суток.
- Подготовка к армированию углубления. Наносят стартовый слой шпаклёвки, её укладывают с небольшим выступом за края на 4-5 см.
- В материал вдавливается армирующая сетка, подойдёт валик или узкий шпатель.
- Шпателем проходятся вдоль шпаклёвки для удаления излишков.
- После застывания материала следует обработать поверхность наждачной бумагой с мелким или средним зерном.
- Повторное нанесение стартовой шпаклёвки поможет создать идеальную плоскость, зачистку выполняют мелкозернистой наждачкой.
- Сверху наносится финишное шпаклёвочное покрытие.
- После застывания повторно обрабатывают наждачкой.
- Завершающий этап – покраска или оклеивание потолка.
Трещина в плите перекрытия что делать
Появление трещин на поверхности бетонного монолита — тревожный сигнал, который нельзя игнорировать, так как нарушение структуры постепенно приводит к фрагментации плиты основания или перекрытия.
От ошибок при бетонировании никто не застрахован, но чаще всего бетон трескается из-за грубых нарушений технологии и попыток сэкономить там, где никакие нормы не позволяют изменять порядок работ или компонентный состав смеси.
Порядок подготовки и заливки бетонных конструкций определен СП – СП , он переносится в технологические карты ТТК при любых грамотно организованных работах, даже если речь идет о частном доме. Но далеко не всегда строители на месте соблюдают правила, а трещины могут возникнуть через несколько часов, дней и даже лет после окончания загрузки бетона в опалубку.
Основные способы ремонта трещин плит перекрытия
В настоящее время выпускается несколько вариантов плит перекрытий:
- сплошные железобетонные плиты;
- пустотные плиты;
- облегченные многопустотные плиты;
- ребристые плиты.
Сплошные железобетонные плиты характеризуются повышенной прочностью, поэтому в них крайне редко образуются трещины, но такое перекрытие зачастую используется для формирования перекрытий в зданиях, не предназначенных для жилья, так как их звукоизоляция уступает другим вариантам плит.
Пустотные плиты для перекрытия в настоящее время наиболее часто используются для строительства жилых домов, так как имеют несколько существенных преимуществ, в том числе достаточную длину для формирования двадцатиметровых пролетов в зданиях с продольной проектировкой несущих стен и достаточную звукоизоляцию. Облегченные многопустотные плиты используются в основном в частном или малоэтажном строительстве, так как не обладают значительной прочностью и не способны выдерживать значительные нагрузки. Ребристые плиты перекрытий используются в основном при строительстве зданий промышленного назначения.
ОСНОВНЫЕ ПРИЧИНЫ ВОЗНИКНОВЕНИЯ ТРЕЩИН И ОЦЕНКА ВОЗМОЖНОСТИ ПРОВЕДЕНИЯ РЕМОНТНЫХ РАБОТ
Ремонт плит покрытия железобетонных резервуаров: 1 – существующая плита; 2 – балка; 3 – конструктивная арматурная сетка; 4 – новый слой бетона.
Сразу стоит отметить, что трещины и разломы в плитах перекрытия разных видов проявляются по-разному и могут иметь различные последствия.
В сплошных железобетонных плитах появление трещин – крайне редкое явление, которое, как правило, происходит из-за механического повреждения верхнего слоя бетона или же вследствие длительного воздействия факторов окружающей среды.
Ремонт железобетонных плит производится в соответствии с имеющимися повреждениями. В случае если на плите появились мелкие трещины или несколько глубоких трещин, вполне можно просто заделать их, препятствуя их увеличению.
Если повреждение большое, то необходимо проведение ремонтных работ, направленных на устранение коррозии арматуры и восстановление поврежденного слоя бетона. Ребристые плиты в большинстве случаев требуют такого же ремонта, как и сплошные железобетонные плиты.
Пустотные и облегченные многопустотные плиты наиболее часто подвержены разнообразным деформациям. Причин возникновения деформаций и разломов данных видов плит существует масса. На таких плитах перекрытия сильнее сказывается влияние окружающей среды.
Такие ремонтные работы в большинстве случае являются сложнейшей строительной задачей, которая требует серьезных расчетов.
В зависимости от степени повреждений ремонт может быть разным. В случае если появилась незначительная трещина до 2 мм, вполне можно провести обычную заделку трещины, чтобы избежать ее распространения.
Как укрепить кирпичные стены
Схема перевязки кирпичных стен
Совет: При отсутствии результатов после проведения ремонтных работ стен, необходимо сделать их частичную перекладку.
Для гарантированной крепости потрескавшейся кирпичной стены, желательно ее укрепить изнутри здания.
Это подразумевает под собой:
- Заделку трещины.
- Наложение на нее замка, или металлического профиля.
- Замок крепится к стене анкерами, а щель перекрывается им поперек, что позволит предотвратить ее увеличение в дальнейшем.
- Ремонт можно выполнить металлическими скобами, концы их должны в стену заходить на глубину, составляющую не менее 1/2 толщины этой стены, в которой заранее следует просверлить отверстия под скобы.
- Через сутки такая отремонтированная стена может вводиться в эксплуатацию. Но в любом случае сильно нагружать ее нельзя – полную прочность стена приобретет только через месяц.
Если трещины появились из-за неправильно залитого фундамента, лучшим решением станет укрепление основания вспомогательным бетонным поясом.
- Прокапывается по всему периметру дома траншея глубиной, больше глубины размещения фундамента.
- В ней будет укладываться вспомогательный пояс.
- Чтобы не допустить образования в дальнейшем трещин в кладке, основание заливается по соответствующей технологии.
Какие могут быть трещины в кирпичных стенах, их причина возникновения, способы устранения можно узнать из видео в этой статье. Трещины в кирпичной кладке встречаются очень часто. Цена решения этой проблемы разная, а избавиться от нее стоит немедленно, чтобы избежать нарушения целостности конструкции жилого здания.
Закончил архитектурный факультет Пензенского государственного института архитектуры и строительства. В течение последних десяти лет является ведущим специалистом крупной строительной компании в г. Пенза, занимающейся возведением многоэтажных жилых зданий. Общий стаж работы по специальности – 18 лет. Консультирует по вопросам дизайна, выбору материалов для внутренней и наружной отделки, технологии проведения отделочных работ.
Монтаж опалубки
Схема монтажа опалубки.
Для выполнения этого этапа работ потребуется команда из 3-4 человек.
Чтобы облегчить сборку, кладем один щиток как основание. Под каждую ляпуху устанавливаем распорку так, чтобы под нагрузкой ничего не прогибалось.
Крепим к основанию опалубки ребра. Ребра крепим с учетом того, какой ширины нам нужна балка. Допускаются балки трех размеров: 35, 40, 45 см. При требуемой ширине в 35 см оба боковых ребра ставят заподлицо. При требуемой ширине в 40 см заподлицо ставят только одно ребро из двух сборных щитков. Если нужна балка шириной 45 см, ребра крепят без использования этого приема. Все скрепляют при помощи саморезов.
В итоге у нас получился короб из трех сборных щитков в том месте, где будет располагаться будущая балка.
Рисунок 4. Виды крепления ребер к основанию. А — 35 см, Б — 40 см, В — 45 см.
Теперь заготавливаем из арматуры распорки. Они понадобятся для того, чтобы выдержать нужный размер балки и не допустить скосов. Просто нарезаем арматуру на куски нужной длины ( 35, 40 или 45 см).
После этого приступаем к обивке полученного короба пленкой изнутри, при этом используют столярный степлер со скобами. Это нужно для того, чтобы предотвратить излишние потери воды из бетона и избежать появления раковин. Если этого не сделать, бетон потеряет много влаги вместе с песком и цементом. После высыхания на внешних ребрах балки будет сильно проступать гравий. Поверхность балки будет вся покрыта сильными шероховатостями и неровностями, буграми и впадинами, так называемыми раковинами. Такая балка будет некачественной, и ее придется переделать.
Что делать при перегруженности колон
Усиление плит перекрытий, балок, и ригелей этим способом достаточно спорно, а иногда и вообще неэффективно. Тем не менее, способ вполне пригоден при усилении перегруженных центрально сжатых колонн при наличии вертикальных трещин, совпадающих с проекцией рабочих арматурных стержней каркаса.
Это решается путем спирального обматывания тела колонны в несколько слоев либо жгутами, основой которой служит углеродное волокно, либо полосами из такой же ткани, что повышает несущую способность конструкции и останавливает дальнейшее развитие дефектов.
Инструменты для устройства проема в перекрытии
Сложная, трудоемкая работа сопряжена с большим количеством шума и вибрационных нагрузок на конструкцию здания в целом. Слишком сильные, они недопустимы никакими строительными нормативами, поскольку могут привести даже к обрушению конструкций.
Соответственно, «грубым» ударным инструментам лучше предпочесть современную инновационную технику. Идеальным вариантом в нашем случае можно назвать использование так называемой алмазной резки. Для устройства проема в железобетонных перекрытиях отлично зарекомендовали себя алмазные дисковые пилы. Эти инструменты работают с невысоким уровнем шума и практически исключают возникновение опасных вибрационных нагрузок и трещин – нередких «спутников» при работе с отбойными молотками и перфораторами.
Для высокоточной и безопасной резки перекрытий часто применяется и универсальный швонарезчик. Этот аппарат состоит из рамы с тележкой и двигателя с ременной передачей, который вращает режущий диск с заданной скоростью. Инструмент обладает изменяемой глубиной реза и не нуждается в закреплении на специальных направляющих. В качестве рабочей поверхности используются алмазные диски.
Прохождение Dishonored 2, уровень 7: Трещина в плите
Когда уровень начнется, вы заметите, что у вас больше нет магии, поэтому, к сожалению, мы никогда не будем использовать Domino. Снаружи делать нечего, поэтому, полюбовавшись тремя статуями скатов манта (этому парню очень нравится эта статуя ската манта), пройдите в поместье Стилтона через парадную дверь. Место явно знавало лучшие времена. Оказавшись внутри, вы сможете увидеть Стилтона справа от вас, но вы не сможете добраться до него.Вы должны пройти долгий путь вокруг. Поднимитесь по лестнице.
В комнате перед вами наверху лестницы легко найти руну. Поверните налево от лестницы и идите по коридору, чтобы найти комнату над Стилтоном. Пол прогнил, и вы можете зайти поболтать с ним.
Появится Посторонний и даст вам Часы.Этот уровень потрясающий. Часы связывают вас с ночью трехлетней давности, когда начался план герцога. У него две функции. Вы можете использовать линзу для просмотра в реальном времени того, что происходит в прошлом. Или вы можете просто отправиться прямо в ту ночь — хотя ничего, что вы несете (например, тело или бутылку), не идет с вами.
Опробуйте часы в комнате Стилтона. Вы застрянете здесь, но вам нужно услышать, как охранники разговаривают снаружи. Загляните в замочную скважину или просто прислушайтесь к двери, и охранники снаружи скажут вам, что вам нужно сделать в этой миссии — получите комбинацию двери для изучения у Стилтона, который снаружи. Когда их разговор закончится, они уйдут. Отправляйтесь в настоящее, подойдите к воротам, затем вернитесь в прошлое, где вы только что прошли через запертую дверь. Теперь вы мыслите в четырех измерениях (это будет единственная отсылка к «Назад в будущее », которую мы делаем, обещаем).
Прочтите записку на двери в комнату, из которой вы только что сбежали, чтобы узнать больше о контексте, затем идите к плантатору, который вы можете увидеть в соседней комнате.Используйте его в качестве укрытия, так как недалеко есть пара охранников. У плантатора поверните направо и войдите на кухню.
Внутри двое гражданских, но они вряд ли будут поднимать шум. Поверните направо и заберитесь на шкафы. Продолжайте взбираться на уступ. Следуйте за ним к шкафу, где вы найдете закрытое окно. Вернитесь в настоящее и обнаружите, что окно открыто. Загляните в шкаф.
Держитесь низко и вне поля зрения, потому что снаружи двор патрулирует волкодав. Волкодавы не считаются убийствами, и если у вас нет амулета, удерживающего их от нападения, вам, вероятно, придется его снять. Используйте обычные арбалетные болты для бесшумного убийства на расстоянии.
Поверните налево во дворе, чтобы найти открытую дверь в другой зал. Поверните направо и поднимитесь по куче пыли на второй этаж (если вы посмотрите через линзу в прошлое, вы увидите здесь лестницу). Разберитесь с кровососами — мы рекомендуем удачно расположенную гранату — но следите за хозяином гнезда, который приближается справа от вас.(Если вы хотите исследовать остальную часть этого этажа, есть еще несколько гнезд кровососов, которые нужно обработать, и еще один хозяин гнезда прямо за вами.)
Заберитесь на гнездо кровавой мухи, которое вы только что уничтожили, и подойдите как можно ближе к двери. Откройте линзу Часов и посмотрите в прошлое. Дверь охраняет элитный охранник и еще пара патрулей. Убедитесь, что вы присели, а затем наблюдайте, пока элита не останется более или менее в одиночестве. Отправляйтесь в прошлое и выйдите через дверь на задний двор.
Для удобства передвижения вернитесь в настоящее. Скорее всего, вы приземлитесь в гнезде кровососов или рядом с ним, так что будьте готовы. В настоящее время задний двор Стилтона так же пуст, как и поместье. На земле три волкодава, а вокруг несколько гнёзд мошек. Уничтожьте их всех, чтобы вы могли спокойно маневрировать.
Как только все вредители будут уничтожены, обратите внимание на прошлое. Всего во дворе со Стилтоном трое охранников. Мы должны нокаутировать двоих, прежде чем сможем сразиться с ним. Начиная с дома на земле с левой стороны, есть элита, которая не двигается. Нокаутируйте его и спрячьте с глаз долой. Просто следите за охранником в синей рубашке, который патрулирует патио перед ним.
Вернитесь в настоящее и используйте линзу, чтобы следовать за охранником в синей рубашке, пока не убьете его. Вернитесь в прошлое и вырубите его. Спрячьте его, затем вернитесь в настоящее.
Оттуда, где вы нокаутировали охранника в синей рубашке, возвращайтесь в поместье. Поверните направо и идите к ветрозащитной стене. Там есть дорожка, по которой можно подняться. Следуйте по нему, пока не сможете забраться на вершину беседки Стилтона. Спрыгните через сломанную крышу на люстру. Затем отправляйтесь в прошлое.
Здесь не так много места для маневра, но, к счастью, нам не нужно далеко ходить.Смотрите, как Стилтон расхаживает, и ждите, пока он отвернется от дивана. Между люстрой и стеной достаточно места, чтобы вы могли упасть на этот диван. Сделайте это и возьмите Стилтона.
Технически у вас есть три варианта: вы можете убить Стилтона, нокаутировать его или оставить в покое. Убийство его, очевидно, не идеально для результата с низким уровнем хаоса. Если оставить его одного, ничего не изменится. Однако его нокаут означает, что он не в сознании, чтобы участвовать в ритуале Далилы. Он не видит того, что сводило его с ума. Через минуту вы поймете, почему мы рекомендуем нокаутировать его.
В книге в беседке есть код от замка кабинета Стилтона, но он нам больше не нужен. Вернитесь в настоящее, и вы заметите, что все сильно изменилось. Усадьба восстановлена в былом величии, и вокруг бродят слуги.
Из беседки повернитесь лицом к усадьбе и поверните налево.Доберитесь до самой нижней тропы и следуйте по ней к поместью. Вы подойдете к рабочему, стоящему рядом с цепью. Рабочий не любит, когда вы бродите вокруг, так что вам придется вырубить его. После того, как с ним справятся, поднимитесь по цепи на второй уровень.
Следуйте по дорожке обратно к дому, затем прыгайте на балкон. Используйте дверь, чтобы войти в поместье.Внутри есть слуга, которому тоже не понравится, что вы там. Вырубите и ее.
Когда вы подойдете к двери в кабинет Стилтона, вы заметите, что замок больше не работает со сбоями, его сняли. И в прошлом эти два элитных охранника все еще подслушивали, так что и тогда вы не сможете войти. Однако, если присмотреться, единственное, что мешает вашему продвижению в настоящем, — это пара досок. Разрушьте доски и войдите в кабинет.
Посмотрите ритуал, с которого все это началось, и вы узнаете, что Далилу нельзя убить, потому что у нее крестраж.Эта сцена будет просто воспроизводиться на повторе.
Когда будете готовы уйти, нажмите кнопку рядом с дверью. (Мы застряли здесь на неприлично долгое время, потому что не видели кнопки.)
Пробирайтесь обратно через дом к входной двери, стараясь быть вне поля зрения настолько, насколько это возможно — вы не должны находиться здесь, и персонал знает об этом, но они сначала предупредят вас, прежде чем сходить с ума. По пути вы услышите, как персонал и рабочие говорят о том, какой замечательный Стилтон.Вот почему мы рекомендовали нокаутировать его — он один из хороших парней.
Держитесь подальше от поместья и обратно в Пыльный район. Прежде чем попасть туда, вы совершите быстрое путешествие в Пустоту и поговорите с Посторонним.
Теперь вы можете попытаться снова вернуться в Пыльный район.Вы обнаружите, что оно тоже было изменено вашими действиями. Осталось только вернуться к скифу. Возьмите предметы коллекционирования, которые вы найдете на обратном пути, и послушайте, как местные жители рассказывают о том, насколько велик Стилтон. Когда вы вернетесь к лодке, вы увидите, что даже Миган была тронута переписыванием истории.
Трещина в плите: Картины и сейфы
Наконечники:
Силы: Вам понадобятся сверхъестественные способности, чтобы получить некоторые предметы коллекционирования и достижения/трофеи.
Коллекционер произведений искусства: Картины КРАСНОГО цвета ниже.
Достижения/трофеи : выделены СИНИМ цветом ниже.
Монет: Вы должны искать как можно больше. Многие предметы дают вам монеты, которые понадобятся для покупки рун и карт.
Миссия 7 Прохождение
Это руководство содержит спойлеры. Пропущенные предметы:
Достижение ветхости / Трофей
Как только вы получите часы, прокрадитесь через кухню.Возьмите кухонный ключ из шкафа. Проберитесь во двор с балконом.
В прошлом вы могли повредить опоры балкона, что привело к обрушению балкона в настоящем. Поднимитесь на балкон, чтобы получить это достижение / трофей.
Показать видео
Затопленный подвал Достижение / Трофей
Как только вы получите часы, прокрадитесь через кухню. Возьмите кухонный ключ из шкафа.Проберитесь во двор с балконом.
Идите налево, где есть пыльные дюны. Спуститесь в подвал по лестнице. В прошлом двое охранников выясняют, что не так. Слева от них находится ручка клапана. Поднимите его и бросьте в воду через отверстие. Поднимитесь и установите ручку на регулятор воды слева (под водой) и осушите подвал.
Как только вы соберете руну, вы получите это достижение/трофей.
Показать видео
Под столом Достижение / Трофей
Достал мастер-ключ Стилтона из-под стола, когда охранники были в сознании и не были бдительны.
Видео благодаря
Рэндома Кьево
Показать видео
Коллекционер произведений искусства: картина 1
Название: Коммутативные крысы и плачущие
В настоящем подкрадитесь к взломанному хранилищу.Оказавшись внутри, телепортируйтесь в прошлое. Картина стоит в углу.
Показать видео
Коллекционер произведений искусства: Картина 2
Название: Кватернионический стон мучителя
Уничтожить балкон (см. достижение Разрушение). В настоящем поднимитесь на верхний этаж и обойдите направо. Перенеситесь в прошлое, и картина окажется в углу.
Показать видео
Миссия 8 »
« Миссия 6
Dishonored 2 M07: Трещина в плите — Особняк Арамиса Стилтона
В Dishonored 2 есть еще кое-какие хитрости.О, это точно.
Гайд Dishonored 2
Предыдущий: Пыльный район
Далее: бульвар Равина, дворцовый район
Руководство по Dishonored 2
- Ключевые элементы и задачи
- Откройте секреты Далилы
- Под столом (специальное действие)
- Дырявый подвал (специальное действие)
- Разрушенный балкон (специальное действие)
- Временный исследователь (специальное действие)
- A Mind Made Whole (специальное действие)
- Лучше сегодня (специальное действие)
- Картина: коммутативные крысы и плакальщик
- Картина: кватернионический стон мучителя
- Чертеж: шарнир камеры обжига
- Руны x 3
- Руна x 1 (только измененное настоящее)
- Костяной амулет x 3
- Костяной амулет x 4 (только измененный подарок)
Общий вид и наконечники
На карте выше показан план особняка Стилтона; вот чистая версия без ключа для справки.
Сверхъестественные силы здесь отключены, хотя Сердце все еще работает. Ключевой механикой в этой миссии является возможность перемещаться между настоящим и прошлым, позволяя вам, например, проходить через двери, которые заблокированы на одной временной шкале, но не заблокированы на другой. Кроме того, определенные действия в прошлом будут формировать настоящее. При желании вы можете открыть другую временную шкалу — альтернативный подарок, — который навсегда заменит исходное игровое состояние.
Основная цель — войти в кабинет Стилтона и наблюдать за событиями прошлого, которые там происходили.Есть два способа пройти через дверь: найти комбинацию и прорваться через альтернативную временную шкалу настоящего, что дает особое действие Temporal Investigator. Вы также разблокируете Mine Made Whole и A Better Today, разблокировав альтернативный подарок.
Другие специальные действия — Под столом, Дырявый подвал и Обрушенный балкон — все выполняются в прошлом. Под столом — единственное, от чего вы можете запереться своими действиями.
Нынешняя версия особняка является домом для одной стаи крыс, двух гончих, двух хранителей гнезд и множества кровососов.Прошлая версия кишит охраной, элитной охраной и несколькими гончими. В альтернативном настоящем вы встретите мирных жителей, в том числе рабочих, которые станут враждебными, если их спровоцировать.
Нужно собрать две картины и один чертеж. В особняке есть три руны и три амулета, но вы также можете получить дополнительную руну и четыре дополнительных амулета в поместье и Пыльном районе, если принесете альтернативный подарок.
Прохождение
Не стесняйтесь хорошенько поковыряться в этой миссии.Есть куча мелкой добычи, и когда у вас есть возможность переключать временные рамки, вы, вероятно, захотите проверить прошлую и настоящую версии каждой комнаты, чтобы собрать все разбросанные монеты, соли для ванн и другие вкусности.
Стартовая зона абсолютно безопасна, поэтому войдите в особняк и поднимитесь по лестнице, обыскивая комнаты наверху в поисках ближайшей руны . На самом деле есть только один путь, и он ведет в тюрьму Стилтона. Поговорите со Стилтоном, чтобы продвинуть сцену — или попробуйте использовать на нем сердце для того же эффекта, но также и для его крутой реакции.Когда сцена будет закончена, вы можете пообщаться со Стилтоном, использовать на нем сердце и взять предмет добычи Blood Amber Cameo со стула для пианино, на котором он сидит.
Перейдите в другую временную шкалу и соберите шкатулку для драгоценностей из кровавого янтаря со стола возле двери вместе с календарем 1849 года. Подслушивайте разговор за дверью — один из ключевых моментов, который следует помнить при переходе между временными шкалами, заключается в том, что чаты не начнутся, пока вы не приблизитесь к группе на их временной шкале, поэтому вы часто можете получить гораздо лучшие ситуации из засады, запуская разговоры в прошлое, а затем, когда все закончится, вернуться в настоящее, чтобы наблюдать за патрулями в безопасности через объектив устройства.
Когда будете готовы, вернитесь в настоящее и продвиньтесь вперед, чтобы встать прямо за проволочным барьером. Вернитесь в прошлое и бац — вы прошли мимо двери.
Вернитесь в настоящее и пройдите весь коридор, в который вы попали, когда выходите из маленькой тюрьмы Стилтона, пока не дойдете до двери, заблокированной диваном. Разверните часы и используйте их, чтобы устроить засаду двум охранникам — заставьте парня стоять на месте, схватив его сзади, пока другой патрулирует мимо, направляясь налево, затем быстро схватите патрульного.
С этими двумя спрятанными, откройте дверь с одной стороны, где вас не заметят — это обычно будит двух охранников и элитного охранника внутри. Когда они снова успокоятся, пройдите через дверь и вернитесь в настоящее, затем заберитесь под обеденный стол. Перейдите в прошлое и возьмите мастер-ключ с нижнего стола рядом с тем местом, где сидит элитный охранник, для специального действия Под столом (также взломайте его сумку), затем вернитесь в настоящее, чтобы вы могли выйти из прячется.
Исследуйте края этой комнаты, чтобы найти сломанную дверь хранилища. Прохождение и переход в прошлое для Картина: Коммутативные крысы и плакальщик , предмет добычи Драгоценная урна из кровавого янтаря и Документ: Не трогайте статую! В сейфе вы также найдете стопку трофеев и Чертеж: шарнир камеры обжига . Чтобы сбежать из столовой, вернитесь в настоящее и стойте у двери, пока берег не станет чистым, затем вернитесь в прошлое и пройдите вперед.Вернитесь в настоящее как можно скорее, чтобы избежать обнаружения.
Поднимитесь по лестнице на второй этаж и обхватите левую стену, чтобы найти заблокированную дверь. Используйте часы, чтобы убедиться, что элитный охранник не смотрит, затем вернитесь в прошлое, чтобы пройти через дверь. Вернитесь в настоящее и пройдите в дверь слева. Спрячьтесь в ванной и вернитесь в прошлое. Когда охранник заканчивает болтать и уходит, задушите гражданского , а затем охранника, спрятав их тела в ванной.Обыщите комнату на обеих временных шкалах на досуге.
Вернитесь на улицу и осмотрите столовую. Видите три люстры? Наша цель — оказаться на самом дальнем, на самой высокой его точке, но сначала нам нужно их переставить. В конце этого коридора соберите Book: Handbook For New Miners . Найдите рядом три рычага и потяните за левый и правый. Это должно привести все три люстры в самое верхнее положение — просто продолжайте возиться, если нет. Прыгайте с балкона на ближайшую люстру, а затем прыгайте на следующую и следующую.Вернитесь в настоящее и прыгайте к ближайшей балке, чтобы подняться на чердак, где вы можете собрать амулет и немного добычи. В прошлой версии этой комнаты тоже есть сырой китовый ус. Вам нужно быть в настоящем, чтобы спуститься к люстрам, и в прошлом, чтобы вернуться на балкон.
Вернитесь из этого крыла и используйте часы, чтобы убить элитного охранника, о котором я упоминал ранее, и двух гражданских . Один из них даст вам Document: Goodbye Trevor , если его разграбить.Это дает вам возможность свободно грабить предыдущую версию этого этажа. Примечательные предметы включают Документ: Праздник для горняков в маленьком горном музее и Аудиографию: Ритуал , Документ: Дневник Арамиса Стилтона , Документ: Письмо от герцога Луки Абеле , Документ: Письмо от герцога Теодониса Абеле и немного сырого китового уса в спальне, а также предмет из табакерки Blood Amber в галерее. Вернитесь на нижний этаж и возьмите Документ: Ограниченный доступ к Большому залу от дверей и обыщите предыдущую версию вестибюля.
Теперь идите туда, где вы сбежали из тюрьмы Стилтона, и войдите в двойные двери, чтобы найти кухню. Вырубите или избегайте двух гражданских и обыщите комнату, чтобы найти Документ: Инструкции к следующему ужину и немного сырого китового уса. Вернитесь в настоящее и загляните в низкий шкаф в нескольких шагах от двойных дверей, чтобы найти Кухонный ключ (на прилавке над ним есть гнилые фрукты, если это поможет вам найти его). Вернитесь в прошлое и используйте ключ, чтобы открыть единственную дверь в задней части кухни.
Войдите в маленькую комнату за ней и вернитесь в настоящее, чтобы вы могли прыгнуть через окно. Убейте или нокаутируйте двух гончих в следующем дворе, затем ищите лестницу в подвал, рубя крысиный рой , который идет за вами. Заберитесь за полки и перейдите в прошлое. Устройте засаду двум элитным охранникам , когда они разделятся после разговора, затем возьмите Документ: Утечка воды в подвале . Соберите кривошип поблизости и бросьте его через дыру в потолке.Вернитесь в настоящее и нырните в воду, чтобы схватить колесо и поместить его на вентиль. Поверните его, чтобы осушить подвал, и возьмите руну .
Идите в другой конец подвала, мимо очень яркого света, и заберитесь на ближайший шкафчик, чтобы вы могли прыгнуть на уступ снаружи люка, который не открывается. Переместитесь в прошлое, откройте люк и пройдите достаточно далеко, чтобы вас не было видно. Снова перейдите, чтобы взять амулет из настоящего, затем вернитесь в прошлое, чтобы выбраться обратно, прежде чем снова вернуться в настоящее.
Вернитесь на улицу во двор с собаками и осмотритесь в поисках двери, заблокированной доской. Отрежьте доску и пройдите, повернув направо. Перейдите в прошлое и двигайтесь к столу. Немного повозитесь, и вы обнаружите, что можете вернуться в настоящее, чтобы оказаться на дальней стороне обломков. Разберитесь с кровососами , затем вернитесь в прошлое. Соберите Документ: Сможете ли вы позаботиться об этой мертвой собаке? , затем возьмите мертвую собаку и положите ее в печь в той же комнате.Закройте двери и нажмите кнопку, затем подождите, пока двери снова откроются. Вернитесь в настоящее и посмотрите на сломанный сейф на полу, записав комбинацию. Вернитесь в прошлое и введите комбинацию на сейфе, чтобы получить серебряный слиток, предмет добычи для столов Konos Star и черный костяной амулет .
Вернитесь еще раз во двор с собаками и найдите дверь, ведущую в комнату с бильярдом (не то, чтобы вы действительно могли сказать в настоящем). Очистите гнезда кровавых мух, чтобы получить стопку кровавого янтаря, и, если хотите, убейте нескольких охранников и соберите незначительную добычу в этой области.Вернитесь во двор с двумя гончими и перелезьте через балкон, чтобы добраться до другого тайника с гнёздами мотылей, с хранителем гнезд . Вас ждет еще больше кровавого янтаря. Идите за угол и очистите еще один тайник от гнёзд кровососов и ещё один хранитель гнезд , затем возьмите Документ: Запасной Windows и инструмент для замены проводов.
Это мило. Используйте часы, чтобы найти охранника и двух рабочих в этой области и перейти в прошлое, где они вас не видят.Подойдите к ним, чтобы они поговорили, затем подождите, пока они перестанут говорить. Затем охранник уйдет, что позволит вам нокаутировать двух рабочих; они должны разойтись через некоторое время. Обыщите комнату — не пропустите Книга: Традиционные серконанские песни [3] — и вернитесь в настоящее, чтобы обнаружить, что окна исчезли — никогда не ремонтировались! Поднимитесь через оконное пространство и используйте упавшие балки, чтобы пройти за угол к другому открытому окну и запрыгнуть внутрь. Спрячьтесь за мебелью прямо внутри окна и перейдите в прошлое — это вызывает чат между тремя охранниками, поэтому патрулирующий сидит. вниз.Без способностей я не думаю, что есть какой-либо способ их снять, не изменяя, но вы можете отправиться в настоящее, отойти за того, кто роется в сундуках, вернуться в прошлое, взять руну и вернуться назад. в настоящее время, чтобы сбежать без предупреждения, если вы достаточно быстры.
Вернитесь к окну в настоящем и продолжайте движение вокруг балкона, чтобы взять Документ: Письмо от Архитектуры Муранолы и Карта поместья Арамиса Стилтона , затем очистите еще одну стопку кровавых мух для кровавого янтаря.
Наша следующая цель — балкон над двором, до которого нельзя просто так дойти. Вы можете прокрасться через балки и трубы в неотремонтированные окна, но чтобы получить специальное действие Обрушенный балкон , вам нужно сделать это хитрым способом. Используйте часы, чтобы найти элитного охранника и отправиться в прошлое, чтобы послушать ее чат с другом выше. Нокаутируйте ее, когда все закончится, затем спрячьтесь где-нибудь и используйте свой арбалет, чтобы разбить красные канистры на тросах опор балкона. Вернувшись в настоящее, вы можете просто взобраться на обломки неизбежно рухнувшего балкона.
Возьмите Книга: Традиционные серконанские песни [2] и незначительную добычу в настоящем, прежде чем исследовать местность с помощью часов. Вы увидите элитного охранника , стоящего лицом к балкону — он не должен доставлять вам хлопот, но для достижения наилучших результатов бросьте его тело в угол у белых складных ширм. Больше беспокоит охранник и элитный охранник в одном углу, справа от Картина: кватернионный стон мучителя , который вам явно нужен.Подойдите достаточно близко, чтобы вызвать их чат, и они разделятся — элитный охранник патрулирует вне поля зрения, что позволяет легко схватить его, переключаясь между временами, а другой сидит в кресле. Возьмите картину, когда берег будет чист, а затем обыщите предыдущую версию области.
Помимо сбора мелкой добычи в обеих версиях поместья, на этом мы в основном закончили. Поднимитесь на балкон над гончим двором и покопайтесь с часами. Настоятельно рекомендую убрать элитного охранника у двери, охранника прямо у него и двух элитных охранников поблизости.Сделайте это, спрятавшись в боковой комнате и отправившись в прошлое, чтобы подслушать двух элит. Они отделяются, и вы можете схватить их одного за другим и перетащить в боковую комнату. Затем идите к единственной элите, используя часы, чтобы оказаться позади него на вершине навоза кровавой мухи, а затем бесшумно спрыгните вниз, чтобы задушить его. Наконец, схватите патрульного охранника. Перетащите все их тела безопасно. Это облегчит задачу в дальнейшем. Загляните в замочную скважину, если хотите.
Теперь мы можем пойти на задний двор и взять здесь комбинацию для двери.Убедитесь, что вы сделали все, что хотели, в настоящем, потому что вы можете больше никогда этого не увидеть. Когда будете готовы, просто откройте дверь, чтобы пройти в следующую область.
Задний двор Арамиса Стилтона
Оставаясь пока в прошлом, в левом коридоре есть охранник , которого нужно убить, если вы хотите получить здесь незначительную добычу. Правый коридор ведет к каким-то лесам; следуйте по нему к беседке, где ходит Стилтон. Если вы упадете в любой момент, вы можете снова забраться на леса с противоположного конца от того места, где вы вошли в них изначально; прыгая обратно на центральную платформу у беседки, не игнорируйте меньшие платформы по краю.
Ваша цель — беседка в прошлом, но переключитесь в настоящее, чтобы убить трех гончих, если вам нужно перейти, чтобы избежать тревоги. Вы также можете избавиться от кровавых мух, но в нем не так много кровавого янтаря, и они не представляют особой проблемы. Пока вы здесь, возьмите текущие версии Документа: Изучите комбинацию дверей и Документа: Примите решение, а затем встаньте на платформу за беседкой.
В беседке в прошлом у вас есть выбор.Очень легко прыгнуть, взять документы и перейти в прошлое, но вы также можете при желании убить или нокаутировать Стилтона. Это имеет последствия для настоящего:
- Если игнорировать Стилтона, ничего не изменится.
- Если убить Стилтона, мало что изменится.
- Если вы нокаутируете Стилтона, он не сойдет с ума, избежите многих очень неприятных последствий, вы сможете получить кучу сладкой добычи и выполнить множество специальных действий
Очевидно, мы должны вырубить Стилтона! Сделайте резервную копию здесь, если вы не уверены, затем перепрыгните, нокаутируйте его, возьмите документы и перейдите в настоящее.
Вы сразу увидите разницу. Избегайте гражданских и рабочих, когда будете возвращаться внутрь. Есть вторая дверь, через которую вы можете вернуться, ведущая в комнату с бассейном, но не поддавайтесь искушению — прокрасться по этому маршруту намного сложнее, чем вернуться тем же путем, которым вы пришли в прошлое и измененное настоящее. Кроме того, главная дверь выбрасывает вас обратно в кабинет.
У двери кабинета вы можете ввести комбинацию в прошлое или, в измененном настоящем, просто взломать доски и войти — оба ведут в одно и то же место, так как проход через эти двери всегда переносит вас в прошлое.Взлом двери дает вам особое действие Temporal Investigator, даже если вы вернетесь и сделаете это после открытия двери комбинацией.
Войдите внутрь и понаблюдайте за сеансом. Вас невозможно обнаружить, так что продолжайте двигаться вглубь комнаты, чтобы активировать вторую ее половину. Соберите небольшую добычу и уходите, как только сцена начнет повторяться. Если вы использовали комбинацию, чтобы войти, немедленно вернитесь в измененное настоящее и взломайте дверь, чтобы получить особое действие.
Вокруг особняка в измененном настоящем есть более мелкая добыча, а также много гражданских, но если вас не интересуют монеты, есть только одна важная остановка: новое исследование Стилтона.Поверните направо от дверей старого кабинета и поверните направо, чтобы найти его новый стол и амулет . Вы также можете взять Документ: Стилтон и Абеле для обсуждения Шахтерского фонда и Документ: Письмо от Muranola Architects здесь, а также немного необработанного китового уса в соседней комнате. Когда вы закончите собирать добычу, вернитесь к двери в Пыльный район — проще всего выйти через парадную дверь и через двор, если вы перейдете в прошлое, так как вокруг есть несколько рабочих, готовых выплеснуть свой гнев. ты.
Пыльный район
За пределами шлюза Джиндош вы заметите, что все немного изменилось, потому что Стилтон не сумасшедший отшельник в этой временной шкале. Откройте дальнюю дверь в Пыльный район и — О? Что ж, просто ходите, смотрите и слушайте, взаимодействуя с порталами, когда они открываются.
Сделав это, попробуйте еще раз открыть дверь в Пыльный квартал. Пересеките площадь и войдите в здание United Miners of Karnaca, чтобы забрать амулет из задней комнаты.Вернитесь наружу и пройдите через стену света, чтобы забраться на леса за руной . Far Reach/Blink на крышу соседнего здания, чтобы получить еще один амулет . Вернитесь к скифу, по пути собрав черный амулет . Вы не можете получить ничего из этого в исходной временной шкале или если Стилтон мертв.
Поговорите с Соколовым у скифа, чтобы вернуться в Ужасную долину. Вы можете заметить некоторые изменения в Миган. Что случилось с ней в тот день, когда она пошла поговорить со Стилтоном после сеанса? Ну, теперь я думаю, что нет.
6 Причины трещин в перекрытиях из бетонных плит
Каким бы прочным ни был бетонный фундамент, в нем могут появиться трещины или трещины. Причина нежелательных трещин в бетоне может быть связана с длительным воздействием природных сил окружающей среды, таких как:
- Многократное увлажнение и высыхание в результате просачивания дождевых вод
- Эрозия верхнего и нижнего слоев почвы
- Естественная осадка фундамента
- Повреждение от неконтролируемого проникновения корня дерева в бетонные плиты
Во избежание значительных повреждений и увеличения затрат на техническое обслуживание важно следить за растрескиванием и обращаться к специалисту в случае широкомасштабного растрескивания и оседания.Раннее обнаружение и ремонт гарантируют, что трещины в бетонной плите не потребуют дорогостоящих методов ремонта фундамента.
Трещина в плитном фундаменте — это плохо?
Трещины в бетонной плите могут быть признаком структурных проблем или поверхностными. Конструктивные трещины в фундаментах из цементных плит могут неблагоприятно воздействовать на различные части вышележащей конструкции. В тяжелых случаях нарушения целостности плиты проявляются в виде искривленных стен с обезображивающими трещинами и щелями, покосившихся зданий и поломанных полов с неровными или волнистыми поверхностями.
Треснувшая плита может представлять собой серьезную проблему для здания и надстроек, расположенных над ним, поскольку они будут вызывать деформации, что приводит к критическим, но незапланированным расходам на техническое обслуживание.
Что вызывает растрескивание бетона?
Итак, почему трескается бетон? Взаимодействие различных естественных и искусственных воздействий приводит к образованию трещин в бетонных плитах. Следующие факторы будут определять вероятность образования трещин в бетонном фундаменте.
Бетон с плохим составом
Присутствие избыточной воды в цементной смеси значительно повышает вероятность образования трещин в готовой бетонной плите.Быстрое испарение лишней воды из бетонной смеси приведет к усадке сушильного раствора, что приведет к образованию щелей или трещин в бетонных полах.
Неровное основание
Перед укладкой бетонного фундамента поверхность грунта или земляного полотна грунтуют. Очень важно, чтобы перед заливкой фундаментной плиты была достигнута ровная поверхность. Неровная или волнистая поверхность увеличивает вероятность того, что готовая плита деформируется и расколется при высыхании.
Плохое отверждение бетона
Установлено, что при быстром высыхании бетона в плитах перекрытий появляются трещины.Отверждение бетона — это процесс, который позволяет контролировать удаление воды. Если отверждение выполнено неправильно, испарение воды оставит микротрещины в бетонной плите.
6 типов трещин в бетонных плитах
Было замечено, что различные типы трещин в зданиях развиваются с течением времени независимо от прочности исходной бетонной смеси, использованной при создании фундамента. Эти структурные трещины в бетонных плитах возникают из-за сочетания естественных и искусственных факторов, описанных ниже.
1. Трещины осадки
Осадочные трещины образуются, когда рыхлый грунт под бетонной плитой подвергается эрозии или оседает. Поскольку грунт осел, некоторые участки бетонной плиты не поддерживаются и могут треснуть от напряжения. Кроме того, разложение корней деревьев создаст очаги слабости под фундаментами зданий, в которых будут оседать их бетонные плиты и образовываться зоны разрушения.
Оседающие трещины в фундаменте могут вызывать серьезные опасения, особенно если повреждения обширны.В этих случаях поврежденный фундамент может нуждаться в ремонте.
2. Трещины от усадки пластика
Этот тип трещин возникает, когда вода выходит из открытой верхней поверхности быстрее, чем из нижней части, что приводит к неравномерному высыханию бетонной плиты. Простое поддержание поверхности во влажном состоянии во время процесса схватывания может помочь предотвратить появление таких трещин.
Кроме того, на поверхность бетона можно наносить химикаты, препятствующие быстрой потере влаги, чтобы замедлить испарение и обеспечить более равномерное отверждение.
3. Пучащиеся трещины
Корни деревьев могут оказывать значительное давление на структуры, блокирующие путь их распространения. Без контроля эти корни деревьев могут проникать под фундаментные плиты и разрушать их, что приводит к вздымающимся трещинам, которые поднимают и разрушают бетонные плиты.
Барьеры для корней деревьев могут быть полезной мерой для предотвращения этой проблемы и предотвращения потери влаги почвой под вашим бетоном.
4. Трещины под давлением
При превышении несущей способности бетонного плитного фундамента на поверхности могут образоваться мелкие трещины.Тяжелые транспортные средства и строительные приспособления являются основными причинами образования трещин под давлением. Как правило, эти типы трещин представляют минимальный риск для вышележащих конструкций.
5. Сводящие трещины
Это крошечные трещины, возникающие на поверхности быстро высушенной плиты. Эти дефекты развиваются в виде паутины или мозаики. Полные трещины представляют небольшую угрозу для целостности фундамента и не всегда требуют ремонта.
6. Коркообразование трещин
Трещины, образующие корку, образуются в бетонных плитах, которым были приданы формы и узоры.Неравномерное высыхание кованых поверхностей приведет к образованию трещин. Так же, как и трещины в трещинах, трещины корки не требуют сложного ремонта и могут быть легко устранены.
Свяжитесь с URETEK для решения ваших проблем с фундаментом
URETEK Gulf Coast по-прежнему стремится предлагать своим клиентам сантехнику и ремонт фундамента самого высокого качества в Хьюстоне для всех типов частных и общественных зданий. Наши методы впрыска пенопластового фундамента и ремонта фундамента с прессованными сваями гарантируют, что вы получите наиболее удовлетворительные результаты.
Свяжитесь с нашей командой сегодня , если вы находитесь в Хьюстоне и хотели бы узнать больше о наших коммерческих и домашних услугах!
Как починить треснувший плитный фундамент
Что значит, если у вас провисший или наклонный пол, но нет подвала или подвального помещения? Я читал много статей о провисании полов (я тоже написал несколько!), и они всегда говорят о том, как влага повреждает конструкцию деревянного пола под домом.
Но неровный пол в доме с плитным фундаментом МОЖЕТ быть.Итак, , эта статья , вот что мы собираемся обсудить.
Acculevel занимается ремонтом фундаментов для домовладельцев с тех пор, как Энди Бири основал компанию в 1996 году. Мы являемся семейной компанией, которая обслуживает Индиану и некоторые районы близлежащих штатов. За десятилетия работы мы отремонтировали тысячи домов на плитном фундаменте и считаем, что у нас лучшие рабочие бригады в отрасли. Мы также считаем, что информирование домовладельцев по важным для них вопросам так же важно, как и предоставление высококачественных услуг.
Итак, в этой статье мы рассмотрим, как и почему трескается бетонная плита фундамента, как ее отремонтировать с помощью слэбджеккинга, а также плюсы и минусы процесса ремонта слэбджеккингом.
Как строится плитный фундамент?
Строительство дома начинается так же, как и любого другого дома. Выбирается место, земля вскрывается, чтобы освободить место для фундамента, а затем грунт уплотняется, чтобы получилась ровная поверхность здания. Заливается бетонный фундамент, который служит основанием для фундамента дома.
Плита заливается поверх цоколя. Строители могут прокладывать или не прокладывать воздуховоды ОВКВ до установки плиты.
Из-за чего трескается плитный фундамент?
В большинстве случаев это вода или плохая подготовка площадки (если грунт не был тщательно уплотнен перед возведением цоколя). Эрозия может размыть почву под нижним колонтитулом, создавая неравномерную осадку в доме. Это означает, что одна сторона плиты сдвинется или осядет, оказывая огромное давление на плиту.Бетон , а не гибкий материал; если вы попытаетесь его согнуть или изогнуть, он треснет и сломается.
Если оседание происходит вдоль наружной стены, в результате чего пол наклоняется вниз к этой наружной стене, подъем плиты может быть не единственным и не лучшим вариантом ремонта. Иногда винтовые опоры являются лучшим выбором для ремонта в этой ситуации. Это часто бывает при осадке крыльца, которое можно закрепить либо с помощью подпорки, либо с помощью опор.
Но если проблема возникает во внутренней комнате дома, лучшим решением может быть slabjacking.
Подъем плиты — лучший способ ремонта плиты с внутренними трещинами
Подъем плиты — это метод подъема бетона, предназначенный для восстановления плиты в исходное положение (или как можно ближе к нему). Это достигается путем сверления отверстий в бетонной плите и введения под нее наполнителя. Наполнитель занимает место под плитой и поднимает ее или поддомкрачивает на нужную высоту.
Термины «подъем бетона», «выравнивание бетона», «поднятие бетона» и «забор грунта» часто смешивают или используют как синонимы. В этой статье разъясняется, что означают эти термины, что у них общего и чем они отличаются.
Эта фотография была сделана менеджером проекта Acculevel во время бесплатной предварительной оценки.
На картинке выше вы можете видеть значительный перепад пола между этими двумя комнатами. Мы рекомендовали slabjacking, чтобы поднять секцию на место; наша бригада по подъему плиты использует пенополиуретан для заполнения и подъема плиты.
Эта фотография была сделана членом команды Acculevel после того, как slabjacking был завершен.
На фото «после» вы можете видеть, что в полу образовалась значительная трещина, которую мы отремонтировали и заделали. Стрелки указывают на маленькие отверстия, которые были просверлены для инъекций; они заполняются и запечатываются после завершения установки.
Почему мы рекомендуем инъекцию пенополиуретана?
В течение 20 лет компания Acculevel полагалась на бурение грунта в качестве решения для выравнивания бетона; при этом в качестве нагнетаемого материала использовалась разбавленная бетонная смесь, называемая «грязью».В 2015 году мы перешли на новую технологию с использованием двухкомпонентной смеси пенополиуретана. Мы внесли это изменение после того, как обширные испытания показали, что пена является более прочным и эффективным решением.
Поскольку «грязь», используемая в грязевых работах, представляет собой форму бетона, она подвержена разрушению и гниению, как и любой другой бетонный материал. С пенополиуретаном такой проблемы нет. Он экологически безопасен, затвердевает практически мгновенно и не гниет.
Каковы плюсы и минусы взлома фундамента?
Мы не хотим создавать у вас иллюзию, что slabjacking — это идеальное решение, надежное и надежное.Идеального решения не существует, и любой, кто говорит вам обратное, чрезмерно оптимистичен или лжив. Но недостатки, связанные с выравниванием бетона, такие же, как и у других методов выравнивания бетона.
- Если в вашем доме установлена напольная система отопления, вентиляции и кондиционирования воздуха, существует вероятность попадания наполнителя в воздуховоды, что приведет к их закупорке.
- Вы должны переместить все из комнаты и полностью снять пол вплоть до плиты.
Дополнительные преимущества использования полиуретановой пены значительно отличаются от преимуществ, получаемых при использовании грунтовки:
- Вводимая нами пена затвердевает почти мгновенно.Вы сможете ходить и снова использовать пространство в течение нескольких минут после установки.
- Как следует из названия, пена представляет собой легкое вещество. Он невероятно плотный, способный удерживать и поддерживать бетон. Но это незначительно увеличивает вес вашего фундамента, поэтому не вызывает дальнейшего оседания.
Хотите узнать больше о Slabjacking?
У нас есть статья, в которой рассматриваются различные затраты и использование методов выравнивания бетона.
На нашем канале YouTube также есть видеоролики, демонстрирующие процесс слябджекинга, в том числе этот: прием на дому. Мы настоятельно рекомендуем вам убедиться, что компания пользуется хорошей репутацией, застрахована и аккредитована Better Business Bureau. Если вы не знаете, как нанять подрядчика или что спросить, воспользуйтесь нашим подробным списком вопросов, которые вы должны задать подрядчику.
Если вы живете в нашей зоне обслуживания, позвоните в Acculevel. Один из наших опытных менеджеров проектов оценит ваш дом, рассмотрит варианты вместе с вами и предоставит бесплатную письменную смету.
Прохождение Dishonored 2: Глава 7. Трещина в плите
Прохождение главы 7. Dishonored 2
далеко. Причуда на этот раз заключается в том, что действие поместья Армиса Стилтона происходит как в настоящем , так и в прошлом.Вам нужно будет перемещаться между двумя локациями во времени с помощью нового устройства под названием «Часы», которое вам подарит Аутсайдер. Наконец, последний трюк в наборе трюков этой главы заключается в том, что все ваши способности будут неактивны во время этого, а это означает, что вам нужно будет полагаться только на свое снаряжение и навыки.
Чтобы начать эту миссию, поднимитесь по лестнице в поместье, затем продолжайте идти вверх по средней лестнице. Как только вы окажетесь наверху, поверните налево и идите по коридору, пока не дойдете до комнаты, где пол сгнил.Спрыгните вниз и поговорите с Арамисом, чтобы запустить кат-сцену, которая закончится тем, что вы получите часы. Теперь вы можете перемещаться между периодами времени или использовать стекло, чтобы заглянуть в прошлое/настоящее.
Подойдите к главной двери и подойдите как можно ближе к ее середине, прежде чем активировать часы, чтобы отправить вас в прошлое. Вернитесь в настоящее и используйте стекло, чтобы отследить охранников, патрулирующих нижний этаж. Двигайтесь до конца коридора, и вы должны заблокировать дверь диваном и щебнем.Используйте стекло, чтобы переключиться на прошлое, чтобы вы могли открыть дверь. Быстро вернитесь в настоящее, чтобы трое мужчин в столовой не заметили вас.
Идите направо в боковую комнату и войдите в взорванный открытый сейф, не забудьте переключиться на прошлое, как только окажетесь внутри. Срежьте статую, свисающую с каких-то лесов, а затем вернитесь в настоящее, в которое теперь будет свободная дыра в стене. Исследуйте комнату, а затем вернитесь в настоящее, как только вы дойдете до запертой двери и кучи щебня в правом углу.Переместитесь под стол и активируйте часы, оставив вас под покрытыми обломками.
Теперь быстро вернитесь в прошлое перед атакой Кровавых мух и бросьте дохлую собаку в печь. Это полностью уничтожит Bloodflies и позволит вам получить доступ к сейфу. Переключитесь на настоящее и идите направо через открытую дверь и по коридору. Следующая комната будет сложной в зависимости от вашего прохождения, так как в этой области может быть бесчисленное количество гнёзд мошек.Устраните двух собак во дворе и поднимитесь на песчаную гору.
Перепрыгните через стену и разберитесь с гнездом кровавой мухи в центре, используя зажигательные болты или свой верный меч. Как только они закончат, заберитесь на насыпь и используйте линзу часов, чтобы встать позади охранника. Перенеситесь в прошлое и быстро развернитесь, чтобы открыть дверь и войти в задний двор.
Когда вы войдете направо и , не телепортируйтесь обратно в настоящее, потому что вы буквально окажетесь посреди нескольких гнезд Bloodfly.Идите прямо по коридору, пока не сможете запрыгнуть на перила и пройти по лесам. Вернитесь в настоящее и либо усыпите собак во дворе, либо убейте их, прежде чем продолжить.
Вы увидите среднюю платформу с несколькими кровавыми мухами на ней, поэтому не забудьте убить их зажигательной стрелой, чтобы не упасть. Как только они будут мертвы, запрыгните на леса прямо за беседкой, а затем спрыгните вниз, чтобы оказаться прямо у задних перил.Подождите, пока охранники и Арамис не повернутся к вам спиной, чтобы вы могли быстро телепортироваться и взять его журнал со стола. Немедленно вернитесь в настоящее и идите в его кабинет через нижнюю заднюю дверь.
Переключитесь в настоящее, чтобы пройти и снова войти в поместье через большую комнату с бассейном. Вот где глава 7 становится жесткой; справа от вас патрулируют несколько охранников, однако это также огромная территория с кровососами. Если вы проходите High Chaos, просто быстро разберитесь с охранниками, в то время как игроки Low Chaos могут повеселиться с разъяренными насекомыми.Следуйте по указателю к кабинету Арамиса на втором этаже поместья.
Найдите в своем журнале код и быстро введите его в прошлое, чтобы двери открылись. Как только это произойдет, проскользните внутрь и закройте их за собой, пока никто не заметил. Ваши часы здесь не подойдут, поэтому просто идите по коридору и наслаждайтесь кат-сценами, которые разыгрываются и раскрывают историю Dishonored 2. Как только это будет закончено, вы можете выйти из поместья через настоящее и вернуться к лодке.
Вот несколько общих советов для самого сложного уровня Dishonored 2:
- Всегда используйте линзу ваших часов, чтобы заглянуть в прошлое/настоящее.
- Горячий ключ для ваших часов прямо сейчас.
- Не забудьте проверить свое окружение между обеими временными линиями, прежде чем варпнуть.
- Если охранники предупреждены, просто прыгайте по периодам времени. Они потеряют вас из виду, и вы будете в безопасности.
- Остерегайтесь зараженных людей Bloodfly в настоящем. Они намного сильнее обычных врагов, поэтому подходите к ним с осторожностью.
Следуйте этому руководству, и у вас не возникнет проблем с прохождением этого извилистого лабиринта главы 7. Просто не забудьте взять с собой спрей от насекомых, прежде чем отправиться в мир Dishonored 2.Обязательно посетите нашу постоянно расширяющуюся вики по Dishonored 2, где вы найдете все свои советы, рекомендации, руководства, а также пошаговые инструкции по трофеям и достижениям.
Трещины в бетонной плите. Почему они образуются после заливки?
Трещины в бетонных плитах
Как правило, при отливке бетонной плиты через 5-6 часов или на следующий день в бетонной плите появляются волосяные трещины.
В голову приходит много вопросов, например, почему появляются эти трещины? Как мы можем это остановить? Сломается ли моя плита? и Т. Д.
Трещины в бетоне не подходят ни для одного здания или сооружения. Трещины обеспечивают путь для взаимодействия влаги и кислорода со стальной арматурой, что приводит к коррозии.
Из-за коррозии объем стали может увеличиться в 2-6,5 раз по сравнению с первоначальным объемом, что может привести к повреждению конструкции и ее разрушению.
Итак, сегодня в этом посте я отвечу на все эти волнующие вас вопросы.
Итак, начнем
Причина трещин в бетонной плите после заливки
Температура
Температура окружающей среды: Это наиболее важная и распространенная причина появления трещин в бетоне.Температура окружающей среды наиболее важна для бетонирования.
Если температура очень высокая, вода, содержащаяся в бетоне, испарится, и произойдет пластическая усадка бетона. Из-за пластической усадки на поверхности бетона образуются трещины.
Температура бетона : В соответствии со стандартом ASTM C1064 температура бетона должна быть от 26,7°C до 35°C . Если она больше 35°C , следует добавить лед, чтобы понизить ее температуру.
В соответствии с кодом AS (австралийские стандарты) температура бетона должна быть от 5°C до 40°C. В целом; мы следуем коду ASTM c1064.
Водоцементное отношение
Это еще одна основная причина появления трещин в бетоне. Водоцементное отношение должно соответствовать расчетной смеси бетона марки .
Если мы увеличим количество воды начнется кровотечение из бетона, что приведет к образованию трещин на поверхности бетона.
Обычно во время заливки бетона Мистри говорит им увеличить количество воды, потому что ему трудно работать с плотным бетоном.
Если по его предложению увеличить количество воды после уплотнения бетона, то лишняя вода выйдет на поверхность бетона вместе с цементным раствором и обязательно на этой поверхности появятся трещины.
Частота вибрации
Это еще одна важная причина появления трещин в бетоне. Чрезмерная вибрация может вызвать трещины в бетоне.
Сильная вибрация приводит к оседанию крупного заполнителя внизу и мелкого заполнителя вверху.
Превышение количества мелкого заполнителя в верхней части недопустимо и является основной причиной появления трещин в бетоне.
Наличие ила в песке
Если песок, используемый в бетоне, содержит ил, то в бетоне могут образоваться трещины. Если песок, используемый в бетоне, имеет избыточное количество ила, он не будет должным образом связываться с цементом. Эта слабая связь приводит к образованию трещин в бетоне.
Температура стали и смазка
Если температура стальной арматуры высокая, может произойти тепловое расширение, что может привести к образованию трещин в бетоне.
И если на поверхности стальной арматуры есть масло для опалубки, оно не создаст должного сцепления с бетоном, что может привести к образованию трещин в бетоне.
Разница в значении резкого падения
Если мы делаем массовый бетон, необходимо несколько партий бетона. Если существует значительная разница в величине осадки бетона из разных партий, в бетоне могут образоваться трещины.
Тип цемента
Цемент следует выбирать в соответствии с характером работы. Неправильный выбор цемента может привести к образованию трещин в бетоне. Например, если мы используем быстротвердеющий цемент для заливки плит, в бетоне появятся трещины.
Неправильное центрирование и опалубка
Если центрирование и опалубка, используемые для заливки плит, собраны неправильно, они могут осесть во время укладки бетона, и в бетоне появятся трещины.
Перегрев опалубочного материала
Трещины в бетоне также могут практически не развиваться из-за нагрева материала опалубки, особенно для стальной опалубки. Но эффект незначительный.
Также прочтите - Утопленная плита – использование, преимущества и недостатки
Как предотвратить появление трещин в бетонных плитах?
- Избегайте бетонирования в жаркую погоду.Если температура днём выше 35 градусов, старайтесь начинать бетонирование утром или вечером, когда температура низкая.
- Не добавляйте в бетон лишнюю воду; всегда соблюдайте стандартную спецификацию расчетной смеси марки бетона.
- Избегайте чрезмерной вибрации. Вибрация должна быть сделана в соответствии с необходимостью.
- Избегайте использования песка с чрезмерным содержанием ила . Содержание ила в песке должно быть в пределах 5-6%.
- Температура стали должна быть ожидаемой, и на ней не должно быть смазки.
- Не должно быть заметной разницы между значениями осадки бетона разных партий при заливке бетона.
- Выбор цемента должен быть сделан в соответствии с характером работы.
- Установка опалубки должна быть выполнена правильно. Его следует дважды проверить перед укладкой бетона, и один квалифицированный специалист должен контролировать его во время укладки бетона, чтобы избежать несчастных случаев.
Надеюсь, теперь у вас достаточно информации о трещинах в бетонной плите .Если эта статья поможет вам, пожалуйста, поделитесь ею, если я пропустил какую-либо причину появления трещин в бетонной плите, ожидая услышать от вас в разделе комментариев.
Спасибо!
Также прочитайте
Разница между балкой с одинарным и двойным армированием
Что такое бетонное покрытие? Прозрачное покрытие, номинальное покрытие и эффективное покрытие.
Разница между односторонней и двухсторонней плитой.
График гибки стержней (BBS) – важность, преимущества, подготовка
Прочность цементного бетона на сжатие, процедура кубического испытания
Соотношение бетонной смеси – типы, дозировка бетонной смеси и методы
.
