Вес плиты перекрытия: Масса пустотных плит — Справочник массы

Содержание

ПК 48-12-8 по стандарту:

Плиты перекрытия многопустотные ПК 48-12-8 используются в том случае, когда необходимо перекрыть междуэтажный пролет в доме. Так как это высокопрочные изделия, то готовая конструкция также отвечает требованиям по долговечности и долговечности. С помощью четырехугольных плит перекрытия с пустотами ПК 48-12-8 удается получить цельное сооружение с перекрытыми пролетами больших размеров. За счет круглых пустот готовые элементы обладают высокими свойствами звуко- и теплоизоляции, что делает применение плит ПК 48-12-8 в гражданском строительстве полностью экономически оправданными.

1.Варианты написания маркировки.

Написание маркировки многопустотных плит для перекрытия ПК 48-12-8 производится согласно Серии 1.141-1 и включает в обозначение тип изделия, его главные размеры и расчетную нагрузку. Варианты написания следующие:

1. ПК 48-12-8 т;

2. ПК 48-12-6 а;

3. ПК 48-12-10;

4. ПК 48-12-12,5;

5. 1ПК 48-12-8 та;

6. 2ПК 48-12-8 АIIIв ;

2.Основная сфера применения изделий.

Плиты с круглыми пустотами ПК 48-12-8 применяют в гражданском и общественном строительстве домов различного назначения для междуэтажного перекрытия. Здания могут быть построены из различных материалов, например, из кирпича или керамзитобетона. Плиты ПК 48-12-8 устанавливают только в горизонтальном положении. Заделка плит ПК 48-12-8 производится с дополнительным утеплением торцов на глубину – не менее чем 90 мм. Перекрытие этажа производится с гарантированной прочностью, при этом сама плита имеет относительно небольшой вес, что позволяет равномерно распределить вес по всей конструкции. Все это позволяет существенно уменьшить общий вес здания и обустроить более легкие типы фундаментов. Плиты ПК 48-12-8 изготавливаются прочными, с ровной поверхностью и круглыми пустотами. Способны воспринимать как статические, так и динамические нагрузки от вышерасположенных стен и элементов, а также сжимающие и сдавливающие существенные нагрузки. Наличие пустот в железобетонной плите ПК 48-12-8 позволяет проложить в них различные сети и коммуникации. Пустоты выполнены цилиндрической формы. Данные изделия должны применяться в жилых и общественных зданиях с налаженной вентиляционной системой и гидроизоляцией в санитарных помещениях. На готовую продукцию должен быть получен гигиенический и санитарно-эпидемиологический Сертификаты. Торцы могут быть оставлены как открытыми, так и заделываться бетонной смесью или специальными вкладышами (в маркировке указывается буквой «а»).

3.Обозначение маркировки изделия .

Маркирование плит с пустотами ПК 48-12-8 осуществляется согласно Серии 1. 141-1, с указанием типа изделия ПК – плита с круглыми пустотами, в цифровой комбинации указывают размеры и расчетную нагрузку плитного элемента. Габаритные размеры составляют – 4780х1190х220 , где указаны длина, ширина и высота. Дополнительно в маркировке железобетонных изделий могут быть указаны следующие параметры:

1. Класс напрягаемой арматуры, для ПК 48-12-8 – АтVт;

2. Вид бетона указывается буквой «Т» – тяжелый;

3. Наличие бетонных вкладышей может быть указано буквой «а»;

4. Геометрический объем – 1,2514 ;

5. Объем бетона на одно изделие – 0,678;

6. Масса изделия составляет 1695;

7. Огнестойкость – 1 и 2 класс.

Маркировка наносится на боковую грань плиты черной краской, также наносят дату изготовления партии и товарный знак компании-производителя.

4.Основные материалы для изготовления и характеристики.

Изготавливают плиты перекрытия с пустотами ПК 48-12-8 методом формования с дополнительным армированием изделий. В качестве напрягаемой арматуры используют прутки класса АтVт и Вр-I, сваренные в каркасные сетки методом контактно-точечной сварки. Каркас располагают на расстоянии от края 3-5 см. Тип сеток С1 и С10, тип стержней арматуры – Т3. Арматуру располагают в продольном положении плитного элемента. Для удобства подъема на высоту в тело плиты закладывают монтажные петли – П1 (после монтажа и срезают или загибают).

Изготавливают ПК 48-12-8 из тяжелых бетонов марки по прочности на сжатие – М200, класс по прочности на сжатие – В15 и В20. Марка бетона многопустотной плиты по морозостойкости не ниже чем F50 (не менее 50 циклов замораживания-размораживания), по водопроницаемости бетонная смесь должна соответствовать марке – не ниже W2. Также бетон для многопустотных плит должен отвечать требованиям достаточной жесткости и малой прогибаемости. Плита с данными характеристиками используется для перекрытия пролетов в 3 метра.

5.Складирование и перевозка.

Транспортировка плит ПК 48-12-8 производится спецтранспортом в «рабочем» горизонтально положении с надежной фиксацией всех элементов. Слои прокладывают изолирующим материалом. Погрузочно-разгрузочные работы производят с соблюдением техники безопасности, так как повреждение пустот приведет к потере несущей способности. Хранят данные изделия в стопке по 8 шт., также прокладывая каждый слой деревянными досками толщиной 3 см.

Уважаемые покупатели! Сайт носит информационный характер.
Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ).
Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52

Сколько весит бетонная плита

Удельный вес плиты перекрытия.

Вес пустотных и полнотелых плит перекрытия.

Железобетонные плиты перекрытия в общей строительной смете не занимает главенствующее место, но по массовым показателям этот элемент конструкции нельзя сбрасывать со счетов. На стадии разработки проекта необходимо четко просчитать, какие нагрузки могут вынести стены и основание здания, а потом делать выбор в пользу того или иного вида межэтажного перекрытия.

Виды ЖБ плит перекрытия

Разнообразие модификаций данного строительного элемента относительно небольшое, все они стандартные, так как производятся исключительно по ГОСТам. Все существующие разновидности ЖБИ удовлетворяют требованиям безопасности при строительстве высотных, малоэтажных или промышленных зданий.

  1. Плита перекрытия сплошная – монолитное изделие, не имеющее крупных внутренних пустот. Вес плиты толщиной 120 мм – от 4300 до 7100 кг. При этом, чем выше марка бетона, тем больше прочность и вес элемента перекрытия. Вес плиты перекрытия толщиной 160 м – до 8700 кг.

Разновидность полнотелых плит перекрытия – доборные элементы. Длина таких изделий стандартна полноразмерным плитам (1,8 – 5 м), но ширина значительно меньше, как и вес (до 1500 кг).

  1. Пустотелые (облегченные) плиты перекрытия имеют меньший вес, так как их тело пронизано технологическими отверстиями определенной формы. В основном это круглые камеры диаметром от 140 до 159 мм (ПК1, ПК2), встречаются типы пустотелых перекрытий с эллипсовидными камерами (ПГ) и разными по форме (ПБ).

Наличие пустот в теле плиты позволяет снизить массу стандартных 6-метровых перекрытий до 3 тонн. Плюс пустотелых плит в хороших тепло- и звукоизоляционных характеристиках.

  1. Ребристые ЖБИ можно отнести к разряду монолитных, так как внутренних полостей они не имеют. Это плиты усиленной несущей способности, которую они получили благодаря боковым цельнолитым ребрам жесткости. Стандартные 6-метровые плиты весят от 1500 до 3000 кг, а промышленные 12-метровые «гиганты» достигают 7000 кг.
  2. Плита перекрытия из полистиролбетона представляет собой облегченный вариант плиты перекрытия, где в качестве наполнителя использован теплоизоляционный материал. Прочность таких плит немного ниже классических ЖБИ, однако достаточна для нагрузок в 400–500 кГс/см2. Вес полистиролбетоннных плит в два раза ниже классических полнотелых, при этом изоляционные качества в разы превышают характеристики обычных ЖБИ.

Сколько весят разные плиты перекрытия?

Вес плит зависит от многих факторов, в частности от марки использованного бетона, количества армирующих элементов, выборок, пустот и прочих факторов.

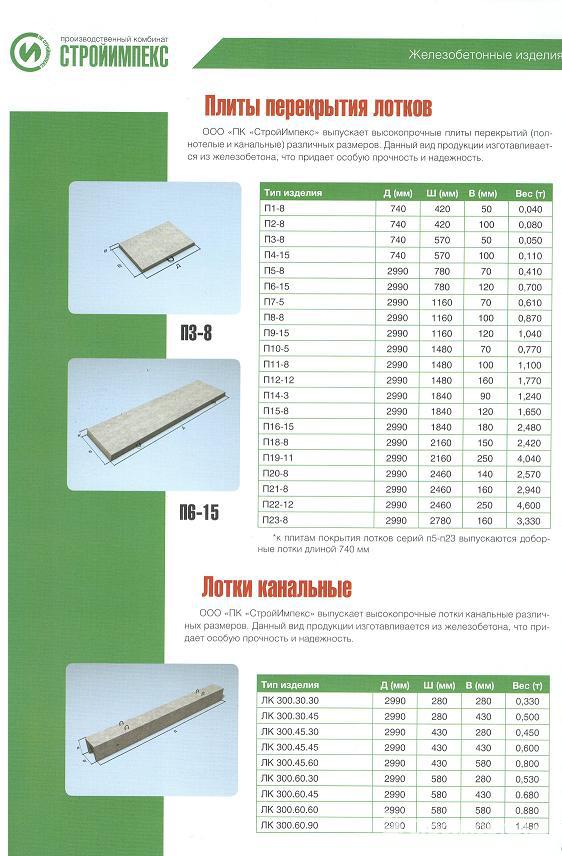

Усредненная таблица веса плит перекрытия

Тип ЖБИ Маркировка Размеры (м) Вес (кг)
Полнотелые ПРТм–3 1600х400х80 85
ТП–43–8 4300х800х220 1400
ПТП 24–12 2400х1200х120 840
Ребристые 1П7–2 5550х740х400 1500
2ПГ–5 5970х1490х250 1230
1П3–1 5550х1490х400 2650
Пустотелые ПК26. 10–8 2580х990х220 78
ПК30.15–8 2980х1490х220 790
ПК50.12–8 4980х1190х220 1320
Полистиролбетонные 36.10.3 3600х1000х300 1150
42.12.3 4200х1200х300 1610
51.15.3 5100х1500х300 2450

naruservice.com

сколько весит бетонная плита — сколько весит бетонная плита? длина 3.50 метра ширина 0.77 метра толщина 15 см — 2 ответа



В разделе Строительство и Ремонт на вопрос сколько весит бетонная плита? длина 3.50 метра ширина 0.77 метра толщина 15 см заданный автором ЇЕЛОВЕК лучший ответ это такая плита в 0.4 м3 весит около 1 тонныПервоисточник Надорвешься один пырять

Ответ от 2 ответа[гуру] Привет! Вот подборка тем с ответами на Ваш вопрос: сколько весит бетонная плита? длина 3.50 метра ширина 0.77 метра толщина 15 смОтвет от SnaipeR[гуру]тебе бы плотность узнать, помножить на размеры и вуаля, получишь весОтвет от Белый Олег[гуру] Пара ломов, труба 50 в качестве рычага, обрезки асбоцементной трубы как катки и деревянные чурки как опора рычага — долго, нудно, тяжело. . . но осуществимо…Ответ от Александр Бакушев[гуру]лебёдку тебе в помощь, или жак!Ответ от Truculentus[гуру]Нанять трактор, застропить и дёрнуть потихоньку. Одному вряд ли. Масса около тонны.Ответ от сергей спиртов[гуру]пустотная 0,7.,монолит 1000,на круглых чурбаках передвинешь 4 шт.Ответ от 2 ответа[гуру] Привет! Вот еще темы с нужными ответами:

2oa.ru

Вес, размеры, объем плит перекрытия по ГОСТ. Онлайн-калькулятор расчета веса и объема по размерам

В таблице ниже вы можете узнать объем и вес плит перекрытия. У различных производителей эти данные могут немного различаться. Также в таблице вы найдете размеры пустотных плит перекрытия по ГОСТ. Наш сервис — это не только справочная информация, но и удобный калькулятор для расчета веса и объема плит различного размера. Таблица показывает итоговую сумму по каждой позиции и общий вес и объем всех выбранных плит. Надеемся использование нашего сервиса окажется максимально удобным и полезным для вас.

Если вы не нашли интересующую вас информацию — напишите нам. Мы попробуем уточнить эту информацию у производителей.

Размеры в таблице — это длина, ширина и толщина в миллиметрах.

Таблица: калькулятор веса, массы, объема плит перекрытия различного размера

Онлайн-калькулятор веса может быть полезен людям, работающим в сфере строительства. Сведения о весе, объеме, размерах необходимы для составления правильной документации в соответствии с принятыми стандартами. Делайте ваши расчеты быстро, просто и удобно.



gigatab.eccodom.com

Вес плит перекрытия разных размеров

Плиты перекрытия являются одним из самых востребованных строительных материалов. Они представляют собой горизонтальные несущие конструкции, имеющие форму параллелепипеда и делящие здание на этажи. Их основные функции — обеспечение пожаробезопасности, теплозащиты и звуконепроницаемости. Объем, габариты и вес плиты перекрытия зависят от ее предназначения.

Виды плит и их вес

На строительном рынке представлен широкий ассортимент железобетонных разделяющих конструкций, однако специалисты выделяют три основных типа:

  • Пустотные внутри имеют цилиндрические пустоты, так называемые воздушные камеры. Их наличие делает панель жесткой и позволяет ей выдерживать значительные механические нагрузки. Воздушные камеры помогают скрыть электрическую проводку, слаботочные сети, а также трубопровод принудительной вентиляции. Также они снижают вес всей бетонной конструкции и, как следствие, уменьшают общую нагрузку на фундамент. Масса пустотной плиты 6х1,5 м составляет около 3 000 кг, что позволяет легко произвести ее монтаж. Бетонные панели с воздушными камерами используются при возведении коттеджей, складов, гаражей, торговых и офисных центров.
  • Основным преимуществом сплошного перекрытия является высокая несущая способность. Масса железобетонных плит обычно составляет 7 000 кг, что позволяет обеспечить предельно разрешенную нагрузку выше 800 кгс/м2. Использовать его целесообразно при возведении зданий с массивным каркасом, при строительстве теплотрасс, а также в процессе сооружения непроходных проемов. Недостатком является высокая звукопроницаемость.
  • Ребристое перекрытие представляет собой изделие из железобетона П-образной формы, имеющее продольные ребра в верхней части. В строительстве жилых зданий применение не представляется возможным, поскольку они не позволяют создать плоский потолок. Чаще их используют для возведения промышленных и вспомогательных зданий различного назначения. Ребристые плиты перекрытия могут иметь вес от 65 до 2650 кг. Отличаются такие панели наличием усиленного армирующего каркаса, способного выдерживать серьезные нагрузки на изгиб.

Стоимость плит

Цена плит перекрытия различного веса колеблется в пределах от 3 600 до 13 800 руб/шт. Стоимость изделия напрямую зависит от его массы и размеров. Ниже представлены цены московских компаний на пустотные плиты, размер которых составляет 6х1,5 м, а вес – 3 000 кг.

Компания Цена, руб/штука
ООО «Мега-Торг» 13 800
ГрандСервис 12 683
Интернет магазин строительных материалов «Товарищи» 10 918
ООО «Смоленский кирпич» 12 300
Завод ЖБИ 4 12 358
СтройСервис 12 649
ПСО ТОР-ЖБИ 9 735

Как правило, доставка продукции осуществляется собственным автотранспортом предприятия, оборудованным манипуляторами, автокранами и низкорамными платформами. Панели из железобетона обойдутся вам дешевле, если вы сумеете самостоятельно организовать их вывоз с территории склада.

stoneguru.ru

Плиты перекрытия — область применения и виды

Сегодня ЖБИ-плиты перекрытия нашли широкое применение в строительстве, как жилых, так и промышленных объектов. Они являются неотъемлемой частью несущей конструкции зданий, любой этажности. Наиболее распространена конструкция пустотных плит перекрытия. Это ЖБИ изготавливается из тяжелого или плотного, конструкционного бетона. Они очень чувствительны к внешнему воздействию окружающей среды и поэтому, длительное хранение их на открытом воздухе не рекомендуется.

Соединение бетона и арматуры, позволило сделать конструкцию ЖБИ-плит прочной и долговечной, хорошо работающей на изгиб. Без учета веса плиты, расчетная нагрузка не должна превышать, 6,0кПа. Габаритные размеры плит регламентированы ГОСТом 28984. Строгое выполнение правил прописанных в этом ГОСТе, объясняется чрезвычайно высокими нагрузками, на этот конструктивный элемент здания. Даже небольшие дефекты могут привести к износу плит перекрытий и нарушению прочности всего ЖБИ-сооружения.

Что учитывают при производстве ЖБИ плит перекрытия


Параметры ребристых и пустотных плит перекрытия дополнительно регламентированы нормами звукоизоляции. Для повышения этих свойств, в плитах оставляют пустоты, или делают специальные включения из пористого бетона. В ребристых плитах, свойства звукоизоляции определены специальной прослойкой. Особые требования к плитам перекрытия предъявляются в районах с сейсмической нестабильностью. Стандартная ЖБИ-плита перекрытия должна выдерживать землетрясения силой 7-9 баллов. В районах, где подземные толчки происходят довольно часто, в производстве плит перекрытия, используют специальные добавки для бетона, которые делают плиты особо прочными.

Производство плит перекрытий в совокупности с фундаментными блоками ФБС и другими ЖБИ, позволяет строителям возводить сооружения любой этажности. Нестандартные, и даже можно сказать причудливые. Применение этих ЖБИ, позволяет возводить здания в кратчайшие сроки, без снижения качества и прочности всей конструкции.

Современные технологии позволили производить плиты перекрытия из легкого бетона, полистиролбетона. Это композитный материал из портландцемента, кварцевого песка и гранул вспененного полистирола. Где бетон, является защитой от внешних атмосферных воздействий, а полистирол, предает легкость и увеличивает тепло – звукоизоляцию, таких плит перекрытия. Плиты из такого материала экологически чистые, не горят, и не гниют, обладают хорошей долговечностью, морозостойкостью и паропроницаемостью. Вес изделий, из этого композитного материала, позволяет значительно снизить нагрузку на фундамент здания, и монтаж их можно проводиться в любое время года.

Качество таких плит перекрытия делают их незаменимыми в обустройстве конструкций кровли или при ограниченных весовых нагрузках, на другие элементы здания. Особенно интересно применение таких плит перекрытий при реконструкции старинных зданий с ограниченной весовой нагрузкой на фундамент. Специальные заполнители входящие в состав бетона делают плиты легкими, а цемент — прочными. Плиты перекрытия из этого материала, разработаны для трех систем перекрытий, монтажной, полумонтажной и монолитной. Такие плиты перекрытия можно сделать на заказ любых размеров и любой заданной толщины.

Плиты какого размера используются в строительстве


При строительстве зданий, обычно используют ЖБИ-плиты перекрытия стандартных размеров. Очень редко, применяются плиты перекрытия, шатровые, которые накрывают весь размер помещения. У шатровых плит нет стыков. Они упрощают отделку и звукоизоляцию помещения, но стоят значительно дороже. Монтаж плит перекрытия производится на несущую наружную или внутреннюю стену здания. Для этого устраивают «постель» из цементного раствора, а при помощи специальных анкеров крепят плиту перекрытия к несущей стене. При монтаже плиты выравнивают по горизонтали: монтаж плит перекрытия должен происходить таким образом, чтобы свести к минимум потери тепла, в сопряжениях с наружными стенами. Для этого, пустоты заполняют специальными растворами или наполнителями.

Если в строительстве здания, были применены плиты перекрытия из легкого бетона, то для повышения несущей способности по всему периметру, устраивается армированный обвязочный пояс, в виде цельного монолита отлитого из товарного бетона и каркаса из арматуры. Только после его застывания, и набора необходимой прочности можно укладывать плиту перекрытия. Если конструктивно заложены, особые тепло и звукоизоляционные нормативы, то между плитами перекрытия укладывают специальное утепление. Требования, к применению таких дополнений особенно актуальны при обустройстве от подвалов к первому этажу, или от последнего этажа к чердачным перекрытиям.

Как рассчитать собственный вес плиты | статическая нагрузка плиты

Как рассчитать собственный вес плиты, Как рассчитать нагрузку плиты на колонну, В этой теме мы знаем, как рассчитать собственный вес плиты и нагрузку плиты на колонну.

При проектировании строительных конструкций архитектором и инженером-строителем учитывается, какая нагрузка прикладывается к колонне плитной балкой и кирпичной стеной и распределяется в фундаменте и в грунте фундаментом.

На железобетонную колонну действуют различные нагрузки.Расчет нагрузки, действующей на железобетонную колонну при проектировании и строительстве, размер фундамента, размер колонны и размер балки, а также минимальная толщина плиты определяются в зависимости от прочности и грузоподъемности

Как рассчитать нагрузку плиты на колонну

◆Вы можете подписаться на меня в Facebook и подписаться на наш канал Youtube

Вы также должны посетить:-

1) что такое бетон, его виды и свойства

2) Расчет количества бетона для лестницы и его формула

3) как рассчитать вес листа из мягкой стали и вывести его формулу

4) расчет количества цемента Песок для кирпичной кладки на 10м3

5) расчет цемента при плиточных работах площадью соток

6) расчет веса стального стержня и его формула

7) что такое добавка к бетону и ее виды и свойства

Различные виды нагрузок, действующих на колонну

1) собственный вес колонны

2) собственный вес балки на метр погонной длины

3) вес плиты на кв. метр

4) кирпичная стена на метр погонной длины

Собственный вес плиты представляет собой суммарный расчет собственной нагрузки плиты на чистовую отделку пола и динамической нагрузки

Различная нагрузка, прикладываемая плитой к колонне

1) собственный вес плиты

2) Нагрузка на отделку пола

3) динамическая нагрузка

1) собственный вес плиты :- собственный вес железобетонной плиты также известен как собственная нагрузка плиты, это неподвижная конструкция в строительстве, поэтому она называется статической нагрузкой и постоянной нагрузкой, поэтому неподвижная конструкция из железобетонной плиты собственный вес плиты.

2) нагрузка на отделку пола :- пол из железобетонной плиты декорирован штукатуркой и креплением плитки, поэтому количество штукатурного материала и количество плитки соответствует нагрузке на отделку пола на плиту железобетона, которая считается примерно 1 кг ньютон на квадратный метр над железобетонной плитой

3) Временная нагрузка :- Временная нагрузка означает нагрузку, приложенную различными типами мебели и присутствием людей над плитой из железобетона. Считается, что около 2 килоньютонов на квадратный метр над железобетонной плитой

Нагрузка плиты на колонну = (D.L + F.L+L.V)

Где DL = статическая нагрузка плиты

F.L = нагрузка на отделку пола

L. V = динамическая нагрузка

Как рассчитать собственный вес плиты

Расчет:- толщина плиты = 5″

То есть 125 мм=0,125 м

Площадь плиты = 1 м2

Для расчета собственной нагрузки на плиту нам потребуется собственный вес бетона, который составляет 2500 кг/м3 для железобетонной плиты, и собственный вес стали, который составляет приблизительно 8000 кг/м3

Собственный вес плиты равен весу бетона в плите и весу стали, которая используется в конструкции плиты.Сначала мы рассчитываем вес бетона в плите.

A) вес бетона, используемого в плите

Площадь плиты = 1 кв.м

Толщина плиты = 0,125 м

Объем бетона = толщина×площадь

Объем бетона = 0,125 м × 1 м2

Объем бетона = 0,125 м3

Вес бетона = объем × плотность

Вес конц =0,125 м3×2500 кг/м3

Вес конц = 312,5 кг/м2

Мы должны преобразовать в килограмм Ньютон, мы получим нагрузку, приложенную к бетону в плите, около 3. 125 кН

B) теперь рассчитайте вес стали, используемой в плите, по правилу большого пальца , мы знаем, что примерно 1% бетонной стали используется в плите

Плотность стали = 8000 кг/м3

Объем стали 1% бетона

Вес стали = 0,01×0,125 м3×8000 кг/м3

Вес стали = 10 кг/м2

Теперь преобразуйте килограммы на метр в килограммы ньютонов, чтобы нагрузка, прикладываемая сталью к плите, составляла примерно 0,10 кН

Теперь общий собственный вес плиты равен весу бетона и весу стали

Общий вес = 312.5 кг+10 кг

Общий вес = 322,5 кг/м 2

Теперь общая собственная нагрузка плиты составляет около 3,225 кН, действующая на колонну

Как рассчитать нагрузку плиты на колонну

Нагрузка плиты на колонну = (D.L + F.L+L.V)

Где D.L = статическая нагрузка плиты = 3,225 кН/м2

F.L = нагрузка на пол = 1 кН/м2

L. V = динамическая нагрузка = 2 кН/м2

Следовательно, нагрузка на плиту = 3,225+1+2 кН/м2

Следовательно, нагрузка на плиту = 6,226 кН/м2

Нагрузка плиты на колонну составляет около 6. 226 килоньютонов на квадратный метр

Какой вес может выдержать моя бетонная плита? – Firstlawcomic.com

Какой вес может выдержать моя бетонная плита?

2 ответа. В зависимости от процентного содержания порций в смеси, полностью затвердевшая бетонная плита должна иметь прочность на сжатие от 2200 до 5000 фунтов на квадратный дюйм. Таким образом, в зависимости от того, что плита должна поддерживать, будет определяться толщина и конфигурация бетона.

Какая самая толстая бетонная плита?

Стандартная толщина бетонной плиты перекрытия в жилом строительстве составляет 4 дюйма.Рекомендуется от пяти до шести дюймов, если бетон будет подвергаться случайным тяжелым нагрузкам, таким как автодома или мусоровозы. Чтобы подготовить основание, вырежьте уровень земли на нужную глубину, чтобы учесть толщину плиты.

Должен ли я вставлять арматуру в свой бетон?

Арматура не нужна для каждого конкретного проекта. Общее эмпирическое правило заключается в том, что если вы заливаете бетон глубиной более 5 дюймов, вы, вероятно, захотите добавить арматуру, чтобы укрепить всю конструкцию.

Какой вес выдержит 4-дюймовая бетонная дорога?

Бетонные подъездные пути обычно заливают толщиной четыре дюйма, что придает бетонной подъездной дорожке достаточную прочность, чтобы выдерживать нагрузки обычных транспортных средств (приблизительно до 8000 фунтов).

Можно ли заливать бетон толщиной 1 дюйм?

Не так много причин иметь бетонную поверхность толщиной всего 1 дюйм. Он слишком тонкий, чтобы использовать его в качестве напольного покрытия сам по себе; однако, если вам нужно восстановить поврежденный бетон, 1-дюймовый слой будет хорошим количеством.Старая поверхность подготавливается так, чтобы новый бетон прилипал, затем добавляется новый цемент.

Какой должна быть толщина бетонной плиты?

Толщина бетонной плиты зависит от нагрузки и размера плиты. Как правило, толщина плиты 6 дюймов (150 мм) считается для жилых и коммерческих зданий с деталями армирования в соответствии с проектом. Методы, используемые для определения толщины плиты, различаются для разных типов плит.

Какой вес может выдержать 6 дюймов бетона?

Нагрузка на отделку пола.Точно так же можно спросить, какой вес может иметь 6 дюймов бетона? Определите толщину прокладки. Например, 6-дюймовая прокладка с прочностью на сжатие 700 фунтов на квадратный дюйм может выдерживать давление 1105 фунтов на квадратный дюйм. Если бы он был толщиной 7 дюймов, он мог выдержать 1194 фунта на квадратный дюйм, а если бы он был толщиной 12 дюймов, он мог выдержать 1563 фунта на квадратный дюйм.

Почему толщина бетонного пола так важна?

Толщина плиты является основным фактором, влияющим на стоимость бетонного пола, поэтому часто возникает давление, которое может стать интенсивным, чтобы сделать плиту как можно тоньше.Доступно множество методов проектирования, и на первый взгляд они могут показаться совершенно разными.

Насколько большая бетонная плита вам нужна, чтобы выдержать полуприцеп?

Похоже, вы спрашиваете, какая толщина и сила PSI необходимы для удержания полностью загруженного полуприцепа и прицепа.

Нормальная толщина бетонной плиты на грунте составляет четыре дюйма; иногда они бывают толще, если этого требует строительная ситуация. Дома, построенные на бетонных плитах (не в подвальных помещениях или подвалах), имеют толщину от 4 до 6 дюймов и армированы стальной сеткой или арматурой.

Какую нагрузку может выдержать бетонная плита?

Постоянная нагрузка: собственный вес плиты = масса / вес плиты, т. е. плотность * площадь. Как известно, плотность железобетона составляет 25 кН/м3. Здесь длина считается равной 1 метру. Статическая нагрузка плиты. Временная нагрузка на плиту. Нагрузка на отделку пола.

Насколько велика бетонная плита для проезжей части?

Бетонные плиты для подъездных дорог обычно имеют толщину 4 дюйма, но могут иметь толщину до 6 дюймов, чтобы обеспечить дополнительную опору для больших грузовиков и другого тяжелого транспорта.Одним из распространенных материалов для армирования зданий является арматура.

Почему бетон должен быть толстым, чтобы выдерживать вес?

Бетон прочнее, чем толще. Планируется, что строительные бетонные работы будут нести нагрузки или вес, но переносить вес на грунтовое основание под конструкцией. Толщина бетона является важным фактором несущей способности, но для экономии ресурсов и предотвращения чрезмерного строительства учитываются и другие факторы.

Понимание передачи нагрузок от плиты к балкам

🕑 Время чтения: 1 минута

Передача нагрузок от плиты к балкам контролируется геометрическими размерами плиты и направлением арматуры.Нагрузка на плиту, включая собственный вес, постоянную нагрузку и постоянную нагрузку, распределяется по балкам по их сторонам.

Нагрузки на плиту выражаются в весе на единицу площади, тогда как нагрузки на балки выражаются в единицах веса на длину балки.

Если плита имеет обычные размеры, то передача нагрузки может быть выполнена легко и быстро. Однако, если он имеет неправильную форму, рекомендуется использовать подходящие программы, такие как SAP2000, SAFE и ETABS.

Односторонняя плита

Нагрузка односторонней плиты прямоугольной формы распределяется поровну между соседними балками. Внутренняя балка воспринимает половину общей нагрузки плиты с каждой стороны.

Рис. 1: Передача нагрузок от прямоугольной односторонней плиты на балки с двух сторон плиты

Если плита поддерживается только с двух сторон или поддерживается со всех четырех сторон, но отношение более длинной стороны к более короткой стороне больше 2, такая плита называется односторонней, см. Рисунок 2.

Рис. 2: Односторонняя плита к балкам

Двусторонняя плита

Нагрузки на двустороннюю плиту передаются на все балки со всех сторон. Таким образом, каждая балка несет определенную нагрузку от плиты. Плиту обычно делят на трапециевидные и треугольные области, проводя линии от каждого угла прямоугольника под углом 45 градусов.

Рис. 3: Передача нагрузок от прямоугольной двусторонней плиты на четыре балки

Рис. 4. Для квадратной двусторонней плиты нагрузка, передаваемая на четыре балки, одинакова.

Распределенная нагрузка на балку рассчитывается путем умножения площади сегмента (трапециевидной или треугольной) на единичную нагрузку плиты, деленной на длину балки.Для внутренней балки аналогичным образом оценивается доля веса плиты другой стороны и прибавляется к предыдущей, т. е. нагрузка плиты с другой стороны балки. Таким образом, межкомнатные балки воспринимают нагрузки с обеих сторон.

Рис. 5: Передача нагрузок от двусторонних плит на внутренние балки

Пример

Плита на рисунке ниже имеет толщину 150 мм и, помимо собственного веса, выдерживает 0,85 кН/м 2 перегородку и постоянную нагрузку 2.4 кН/м 2 . Перенесите нагрузку плиты на балки со всех четырех сторон.

Рис. 6: Перенос двусторонней плиты на балки

Решение:

Собственный вес плиты = толщина плиты* удельный вес бетона

                                       = 0,15*24= 3,6 кН/м 2

Суммарная статическая нагрузка на плиту= 3,6+0,85= 4,45 кН/м 2

Можно распределить эксплуатационную нагрузку (нефакторизованную нагрузку) на балку или предельную распределенную нагрузку на плиту; используйте факторизованную нагрузку как для постоянной нагрузки, так и для временной нагрузки плиты в соответствии со спецификациями ACI 318-19.

В этом примере мы используем различные коэффициенты нагрузки, а затем используем комбинацию нагрузок для расчета предельной распределенной нагрузки на плиту. После этого на балки передается предельная распределенная нагрузка.

Предельная распределенная нагрузка (Wu)= 1,2*постоянная нагрузка+ 1,6*постоянная нагрузка

Предельная распределенная нагрузка (Wu)= 1,2*4,45+1,4*2,4= 8,7 кН/м 2

Нагрузка плиты на балку (4 м)= площадь треугольника*Wu

                                                   = 4*8.7=34,8 кН

Равномерная распределенная нагрузка плиты на балку (4 м) = 34,8/4= 8,7 кН/м

Нагрузка плиты на балку (4 м)= площадь трапециевидной формы*Wu

                                                   = 8*8,7=69,6 кН

Равномерная распределенная нагрузка плиты на балку (6 м) = 69,6/6= 11,6 кН/м

Плита сложной геометрии

Моделирование методом конечных элементов следует использовать для распределения нагрузки плиты со сложной геометрией на балку. Для этой цели можно использовать такие компьютерные программы, как SAP200, SAFE и ETABS.Этот метод также может быть рассмотрен для плит с правильной геометрией.

Часто задаваемые вопросы

Как нагрузка передается от плиты к балкам?

В односторонней плите нагрузки передаются только в одном направлении, тогда как в двухсторонней плите нагрузки передаются в двух направлениях.

Какие существуют основные виды нагрузок на конструкции?

Типы нагрузок, действующих на конструкции зданий и других сооружений, можно в целом разделить на вертикальные нагрузки, горизонтальные нагрузки и продольные нагрузки.Вертикальные нагрузки состоят из постоянной нагрузки, динамической нагрузки и ударной нагрузки. К горизонтальным нагрузкам относятся ветровая нагрузка и сейсмическая нагрузка. Продольные нагрузки, т.е. тяговые и тормозные силы, учитываются в особых случаях проектирования мостов, козловых балок и т. д.

Как рассчитывается динамическая нагрузка на плиту?

Временная нагрузка на плиту определяется в зависимости от функции конструкции. Например, используйте 2,4 кН/м2 (50 фунтов на квадратный фут) для офисов в соответствии с таблицей 4-1 стандарта ASCE (ASCE/SEI 10-7).

Как рассчитать статическую нагрузку бетонных элементов?

Статическая нагрузка бетонного элемента рассчитывается путем умножения объема бетонного элемента на удельный вес бетона.

Какая нагрузка действует на здание?

Вынужденная нагрузка описывается как нагрузка, приложенная к конструкции, которая не является постоянной в течение срока службы конструкции и может изменяться.

Подробнее

Как передаются напряжения из R.C. От колонн до фундаментов?

Виды нагрузок на конструкции – Здания и другие сооружения

Плоская конструкция пола с пустотелой плитой | Журнал «Бетонное строительство»

Концепция на самом деле довольно старая. Инженеры и производители формовочных систем в течение очень долгого времени уменьшали вес плит перекрытия, создавая пустоты с помощью различных методов. Но новые системы теперь позволяют повысить эффективность монолитного бетонного строительства (CIP) и снизить общую стоимость.

Традиционные системы формования пустотелых плит, которые использовались, включают вафельные плиты, одно- и двухсторонние системы формовки плит и многопустотные сборные плиты. Руководящий принцип, по словам Дэна Виндорски, руководителя проекта компании GRAEF Engineers, Мэдисон, штат Висконсин, заключается в том, что владельцы зданий и проектировщики могут получить преимущества тонкой плоской конструкции с двусторонним пролетом, в то время как инженер-строитель может облегчить конструкцию. пол за счет более эффективного использования бетона.

Преимущества пустотелой плиты

Плиты с пустотами могут сэкономить деньги на проекте, но есть и другие важные причины, по которым следует рассмотреть возможность их использования.Ключевые преимущества пустотелых плит начинаются с пролетов 25 футов и более:

  • Перекрытия с пустотами исключают бетон там, где он не нужен, а последующее снижение веса делает возможными более длинные пролеты — до 55 футов между колоннами без балок. В результате некоторые перекрытия из конструкционной стали с большими пролетами могут быть преобразованы в перекрытия с пустотами.
  • Уменьшенный вес плиты перекрытия с использованием плит с пустотами позволяет уменьшить количество бетона и стали в перекрытиях, колоннах и фундаментах, экономя деньги и уменьшая общий вес здания, позволяя делать более легкие фундаменты.
  • Некоторые системы перекрытий с пустотами могут сократить время строительства, особенно системы сборного железобетона или системы формования плоских плит.
  • Плоская конструкция устраняет балки и перепады, что приводит к уменьшению высоты пола.
  • В проектах, предусматривающих пониженную вибрацию пола, можно использовать системы пустотелых плит поверх металлических настилов.
  • Плиты с пустотами выгодны при проектировании с учетом сейсмостойкости, поскольку уменьшенный собственный вес перекрытий приводит к снижению сейсмических сил, воздействующих на конструкции.
  • Плиты с пустотами могут использовать преимущества армирования после натяжения, чтобы получить тонкую плиту с большим пролетом.
  • Плиты с пустотами повышают экологичность за счет экономии материалов, а все материалы подлежат вторичной переработке.

Системы пластиковых пустот

В настоящее время две европейские компании производят и продают в США системы для изготовления пустотных плит: Kirkland, BubbleDeck компании GRAEF, базирующаяся в Вашингтоне, и Cobiax, базирующаяся в Швейцарии, которую представляет Barker Steel (подразделение Harris Rebar Co.), Милфорд, штат Массачусетс. Каждая компания использует переработанный пластик, отлитый в различные формы, которые задерживают воздух внутри, и каждый продукт имеет преимущества конструкции из пустотелых плит. По словам Майка Мота, регионального менеджера Института арматурной стали для бетона (CRSI) в Атлантике, оба поставщика начали много лет назад с одной и той же европейской компании.

Когда вы впервые видите палубу, сформированную с помощью одной из этих систем, сразу создается впечатление, что пустоты нужны для того, чтобы использовать меньше бетона и сэкономить деньги. Хотя это один из результатов, это не основная причина использования пластиковых пустотелых блоков.

По словам Мота, с помощью этих систем с пустотами можно уменьшить вес плит на 35%. «Плита толщиной 21 дюйм может быть уменьшена на толщину бетона, эквивалентную 4–5 дюймам, или на 30–40 фунтов статической нагрузки на квадратный фут», — говорит он. Он добавляет, что типичная плита с 40-футовыми пролетами имеет толщину 16 дюймов на основании таблицы 9.5a ACI 318, но пустотелая плита с такими пролетами может уменьшить эквивалентную сплошную толщину примерно до 12 дюймов.Этот уменьшенный вес перекрытий зданий также позволяет инженерам уменьшить количество колонн, стен и фундаментов на 40%, хотя бетон не может быть удален во всех местах плиты перекрытия; пустоты рядом с колоннами исключены, чтобы сохранить способность плиты к продавливанию и сдвигу.

Пузырьковая палуба. Эта система чаще всего поставляется в виде филигранной системы. Дэн Виндорски (Dan Windorski), руководитель проекта GRAEF, объясняет, что процесс начинается со сборки пузырьковых сепараторов из стали и пластика, а затем сборка пузырьковых сепараторов из панелей размером обычно 8×30 футов. Панели, или филигрань, включают большую часть необходимого армирования. Эти панели доставляются на строительную площадку и устанавливаются с помощью крана, что экономит время за счет исключения операции формирования настила. После этого рабочие укладывают бетон поверх сборной филиграни, чтобы завершить пол, при этом свежий бетон покрывает остальные пластиковые пустоты и проволочные фермы, выступающие из сборной секции, чтобы обеспечить связь между сборным и монолитным бетоном.

Кобиакс. С помощью этой системы на строительной площадке устанавливаются пластиковые пустоты различных форм и размеров.Сначала устанавливаются опалубки и устанавливаются нижние слои арматурной стали. Чтобы облегчить установку пластиковых пустот, пузырьки системы поставляются на строительную площадку в пакетах из стальной проволоки диаметром 1/4 дюйма и длиной 8 футов с шестью или семью пустотами в связке (в зависимости от размеров пустот). Рабочие могут легко обрезать клетки по размеру, чтобы они соответствовали требуемому пространству, а затем с помощью вязальной проволоки прикрепить их к первому слою арматуры (который обычно устанавливается в обоих направлениях), прежде чем приступить к размещению верхних слоев арматуры. Бетон укладывается в два подъема: первый перекрывает нижний слой арматуры и часть пластиковых пустот. Этот бетон удерживает пустоты на месте, поэтому они не могут двигаться или всплывать вверх при размещении второго подъемника. Когда первый слой бетона застыл, но еще свежий, на готовую отметку укладывают второй слой.

Третий метод формирования пустот используется для проектов, в которых требуются только односторонние системы пустот. Чтобы образовать пустоты, подрядчики размещают цилиндрические бетоноформирующие трубы, сделанные из бумажного волокна, того же материала, который используется для формирования колонн и фундаментов.Трубы герметизированы на каждом конце и прикреплены к опалубке с помощью специального прижимного оборудования, чтобы предотвратить их всплытие на поверхность во время укладки бетона.

Основное различие между системами для формования лотков или вафель и системами с пластиковыми пустотами заключается в том, что переработанные пластиковые пустоты легкие и жертвенные, поэтому они остаются на месте, постоянно заключенными в бетон, в то время как формы для лотков и вафель необходимо снимать и очищать для повторного использования.

Растущий спрос

Двусторонние плоские плиты с пластиковыми пустотами уже много лет успешно используются в Европе.Их недавнее введение в США вызывает значительный интерес из-за их многочисленных преимуществ, включая снижение затрат на строительство. Владельцы, инженеры и подрядчики используют эти преимущества, чтобы воспользоваться возможностью преобразовать проекты в плиты с пустотами, даже преобразовав некоторые проекты, изначально указанные как полы, поддерживаемые конструкционной сталью.

В новом Художественном музее Майами есть приподнятые помещения и большое внешнее пространство, защищенное крышей.

Пустоты Cobiax заключены в длинные проволочные корзины.В среднем один полуприцеп с пустотами заменяет шесть грузовиков с готовой смесью бетона.

Когда в 2013 году будет завершено строительство нового Художественного музея Майами (MAM) стоимостью 220 миллионов долларов, его общая площадь составит 200 000 квадратных футов: 120 000 квадратных футов внутри и 80 000 квадратных футов снаружи. Это необычная структура с висячими садами, площадями, затененными верандами и расположением подвесных комнат, покрытых общей конструкцией крыши. Одной из целей архитектора постройки под открытым небом было создание панорамных видов за счет уменьшения количества колонн.Майк Рассильо, старший менеджер по специальным продуктам Barker Steel, говорит, что продукт Cobiax предлагает решение, к которому стремилась команда разработчиков. Пластиковые пустоты используются примерно на 105 000 квадратных футов здания, устраняя необходимость в 955 кубических ярдах бетона и уменьшая собственную нагрузку на 3,9 миллиона фунтов. «Одной из трудностей, связанных с уменьшением веса плиты, была спецификация владельца, требующая 2 1/2 дюйма бетонного покрытия для защиты арматурной стали от соляных брызг, исходящих из гавани Майами.Требуемое увеличение глубины плиты было компенсировано конструкторами за счет использования Cobiax», — добавляет Руссильо.

Каков вес бетонной плиты на квадратный фут? – СидмартинБио

Каков вес бетонной плиты на квадратный фут?

В связи с этим, «Вес бетонной плиты на квадратный фут», ответить на это очень просто, используя имперскую или американскую систему измерения, обычно вес бетонной плиты составляет около 49. 50 фунтов на квадратный фут для плиты толщиной 4 дюйма, для бетонной плиты толщиной 3 дюйма будет 37,50 фунтов/кв. фут, для бетона толщиной 5 дюймов …

Как найти удельный вес плиты?

Математика / Наука Вес бетонной плиты можно определить, вычислив объем плиты и умножив объем (V) на плотность бетона. Объем — это просто площадь (A = L*W), умноженная на глубину (D).

Как рассчитать нагрузку на плиту?

Как загрузить расчет Балка колонны Стеновая плита

  1. Объем бетона = 0.23 х 0,60 х 3 = 0,414 м³
  2. Вес бетона = 0,414 х 2400 = 993,6 кг.
  3. Вес стали (1%) в бетоне = 0,414×0,01×8000 = 33 кг.
  4. Общий вес колонны = 994 + 33 = 1026 кг = 10 кН.

Как рассчитывается плита?

Измерьте длину и ширину, которые вы хотите покрыть. Умножьте длину на ширину, чтобы определить площадь в квадратных футах. Преобразуйте толщину из дюймов в футы. Умножьте толщину в футах на квадратные метры, чтобы определить кубические футы.

Какой толщины должна быть бетонная плита?

Стандартная толщина бетонной плиты перекрытия в жилом строительстве составляет 4 дюйма. Рекомендуется от пяти до шести дюймов, если бетон будет подвергаться случайным тяжелым нагрузкам, таким как автодома или мусоровозы. Чтобы подготовить основание, вырежьте уровень земли на нужную глубину, чтобы учесть толщину плиты.

Сколько мешков бетона мне нужно для плиты 4×4?

Объем бетона, необходимый для плиты размером 10 на 10 футов, зависит от диаметра плиты.Для 4-дюймовой плиты требуется либо восемь 60-фунтовых, либо шесть 80-фунтовых мешков, а для 6-дюймовой плиты необходимо либо 12 60-фунтовых, либо девять 80-фунтовых мешков.

Какой вес может выдержать бетонная плита?

Как известно, плотность железобетона составляет 25 кН/м3. Здесь длина считается равной 1 метру. Статическая нагрузка плиты. Временная нагрузка на плиту. Нагрузка на отделку пола. Точно так же можно спросить, какой вес может иметь 6 дюймов бетона? Определите толщину прокладки. Например, 6-дюймовая прокладка с прочностью на сжатие 700 фунтов на квадратный дюйм может выдерживать давление 1105 фунтов на квадратный дюйм.

Сколько стали требуется на плиту в квадратном футе?

Общее практическое правило для стали в конструкции железобетонной плиты составляет от 75 до 80 кг на кубический метр на влажный объем бетона железобетонной плиты. Мы указали, что площадь железобетонной плиты равна 1 квадратному футу, а толщина железобетонной плиты составляет 4 дюйма, 5 дюймов и 6 дюймов.

Как рассчитать нагрузку на плиту?

Как известно, плотность железобетона составляет 25 кН/м3. Здесь длина считается равной 1 метру.Плита рассчитана как балка длиной 1 м. Живая нагрузка = вес людей (живых существ), мебели и т. д. = см. IS 875 для условий нагрузки в различных типах зданий. Я предполагаю, что это 1,5кН/м.

Какой должна быть толщина плиты?

Толщина плиты с закладными трубопроводами и трубами. UBC рекомендует, чтобы минимальная толщина плит со встроенными кабелепроводами и трубами на 25 мм превышала общую общую глубину кабелепроводов или труб.

Удельный вес строительных материалов

Единичный вес или плотность используется для количественного определения веса на единицу объема объекта.Когда он выражается в основной единице массы СИ (кг/м 3 ), его обычно называют плотностью , но когда он выражается в единицах веса (кН/м 3 ), его обычно называют к как вес единицы .

Плотность (кг/м 3 ) = масса (кг)/объем (м 3 )

Вес единицы материала очень важен при расчете собственного веса материала, особенно при оценке постоянных воздействий в конструкции. Без знания удельного веса материала невозможно точно оценить массу тела и нагрузку, которую он впоследствии несет при использовании в качестве элемента конструкции. Эта статья посвящена предоставлению удобного списка удельного веса различных строительных материалов в соответствии с EN 1991-1-1:2002.

Плотность материала может варьироваться в зависимости от состава, процесса производства и других факторов. Однако плотность искусственных продуктов довольно постоянна (или контролируема) по сравнению с плотностью непосредственных продуктов природы.Поэтому ожидается, что природные материалы будут иметь немного разные свойства, даже если они встречаются в одном и том же месте.

(a) Удельный вес бетона и раствора

Материалы 3 )
закаленного нормального веса бетона 24. 0
железобетонный бетон (нормальный процент) 25,0
Свежий бетон 25.0
Цементный раствор 19,0 до 23,0
Гипс строительный раствор 12,0 18,0
Известково-цементный раствор 18,0 20,0
известковым раствором 12,0 18,0

(b) Вес единицы природного камня

Натуральный камень Удельный вес (кН/м 3 )
гранит, сиенит, порфир 8 8 2.От 0 до 30,0
базальт, диорит, габбро 27,0 31,0
tachylyte 26,0
базальтовой лавы 24,0
серый Wacke, песчаник 21,0 — 27,0
густой известняк 20. 0 — 29.0
Другое известняк 20.0 20.0
Вулканические туфы 20.0
GNEISS 30.0
шифер 28,0

(c) Удельный вес древесины и изделий из древесины

древесина / древесина производства продукта единицы веса (кн / м 3 )

древесина прочности класс C14 35
прочности древесины класса C22 4.1
древесина класса прочности С30 4. 6
древесины Класс прочности Д30 6,4
древесины Класс прочности Д50 7,8
древесины Класс прочности D70 10,8
однородны глулы GL24h 3,7
однородные глулы GL32H 4.2 4.2
Комбинированные GLULAM GL24C 35 35
Комбинированные Glulam GL32C 4,0
Комбинированные Glulam Gl36C 4.2
фанеры хвойных пород 5,0
березовой фанеры 7,0
ламинированные и брусковые 4,5
ДСП 7,0 до 8,0
цементно-стружечных ДСП 12. 0
Совет полей, ориентированная на доску, вафель 7.0 7.0
Дверна, стандартные и закаленные 10.0
Средние плотности Fibreboard 8.0
мягкая плита 4,0

(d) Вес единицы металла

Металл Вес (кН / м 3 )
алюминий 27,0
латунь 83,0 — 85,0
бронза 83,0 — 85,0
медь 87,0 – 89,0
чугун 71. 0 — 72,5
кованого железа 76,0
свинца 112,0 — 114,0
стали 77,0 — 78,5
цинка 71,0 — 72,0

(е ) Удельный вес стекла и пластика

Материал единичный вес (кн / м 3 )
Разбитое стекло 22.0
Стекло в листах 25
Акриловый лист — пластик 12,0
полистирол, расширен, гранулы 0,3
пеностекла 1,4
Terracota (сплошная ) 21
Пробка (прессованная) 4

23.0

— 19.564

Материал Удельный вес (кН/м 3 )
асфальтобетон 40 — 25. 0
Mastic Asphalt 18.0 — 22,0
Горячий прокатный асфальт
песок (сухой)

15,0 — 16,0
Hardcore 18.5 — 19.5
Карьерная пыль 14.1

(ж) Кровля и кровельные материалы

Материал Вес единицы площади (кН/м 2 )
Стальные фермы кровли в пролетах до 2 9,0 465 465 9,0 465 м 9,0 4650 — 2.0
Гофрированные асбестоцецемент или стальной защитника, стальные пурлинов и т. Д. 0,4 — 0.5
Кровельная войлока и стяжка 2,0
Патентное остекление (со свинцовыми астрагалами), сталь purlins и т. Д. 0,4
Slites или плитки, батт, стальные пурлинов и т. Д. 0,7 — 0,9
Простые кровельные плитки 0,6 — 0,9
Блокировка кровельных плиток 0.6
Алюминиевый кровельный лист толщиной 0,45 мм 0,014

(з) Блоковые работы, кирпичные работы, перегородки и отделка стен

)

.0226 / толщина мм

Материал вес на единицу площади (кн / м 2 )
225 мм блокировки 2,87
150 мм Сантектурная работа
Отделка стен (обе стороны) 0. 6
12 мм гипсовый рендеринг 0.3
Двух пальто гипс 12 мм толщиной 0,215
гипсокартон 13 мм толщиной 1.1
Гипсовые панели 75 мм толщиной 4,4
Глиняный пустотелый блок 0,0113 / мм толщиной
Обычные глиняные блоки 0,0189 / мм толщиной
Кирпич из инженерной глины

Огнеупорный кирпич 0,0113 / толщина мм

(i)04 отделка пола 3 (i)04

)

5

90 мм толстые глазурованные плитки + клей

Материал Вес на единицу площади (кн / м 2 )
глиняной плитки 0. 575
25 мм толщиной Terrazo Этаж
Стяжка толщиной 37 мм 0.8
Terrazo Traving 0.0222 / мм толщиной

6 мм толстые глазурованные плитки + клей 0.181
0.214
10 мм Толстая глазированная плитка + клей 0.246
10 мм Толстые фарфоровые напольные плитки + клей 0.275 0.275
8 — 10 мм толстые напольные плитки + клей 0,215
10475

10 мм Толстые гранитные напольные плитки + клей 0. 346
Напольная гранитная плитка толщиной 12 мм + клей 0,4
Напольная гранитная плитка толщиной 20 мм + клей 0,622
9

9

Предыдущая статьяНагрузки на пешеходные мосты | Действия на пешеходных мостахСледующая статьяДинамика пешеходных мостов | Вибрация и удобство обслуживания

Динамичный инженер-строитель с большим опытом исследований, проектирования и строительства инженерных инфраструктур.Он является членом Нигерийского общества инженеров. Свяжитесь с ним по адресу [email protected]

Нагрузка на колонну, балку и плиту | Расчет конструкции колонн Pdf | Как рассчитать размер колонны для здания

Как рассчитать нагрузку на колонну, балку и плиту

Общий Расчет нагрузки на колонны, балки, перекрытия мы должны знать о различных нагрузках поступающих на колонну . Обычно , Колонна , Балка и Плита расположение видны в раме типа структуры .В каркасной конструкции нагрузка перенесена на плиту на балку , на балку на колонну и в конечном итоге она достигла фундамента здания .

Для расчета нагрузки из здания , нагрузки на следующие элементы должны быть рассчитаны ,


Что такое столбец

Длина колонны обычно равна 3 раза по их наименьшему размеру поперечного сечения .Прочность любой колонны в основном зависит на его форму и размер из и раздел , Раздел , Длина , Расположение и Положение Колонна .

Колонна представляет собой вертикальный компонент в строительной конструкции , которая в основном предназначена для восприятия сжимающей и изгибающей нагрузки . Колонна является одним из важных структурных элементов строительной конструкции .В соответствии с Load , поступающим в столбец , размер увеличивается на или уменьшается на .

Расчет нагрузки на колонну


Что такое луч

Луч горизонтальный элемент горизонтальный конструктор в строительстве в , который составляет , разработанный для переноса сдвига, изгибая моменту , а передача нагрузка на столбцы на оба конца этого. Нижняя часть балки испытывает силу растяжения , а верхняя часть — силу сжатия . Следовательно, стальная арматура More равна при условии в нижней части по сравнению с в верхней части балки .


Что такое плита

Плита представляет собой структурный элемент уровня здания , который предоставил для создания плоской твердой поверхности .Эти плоских поверхностей из плит используются для изготовления этажей , крыш и потолков . Это горизонтальный структурный элемент , размер которого может варьироваться в зависимости от размера конструкции и площади , а также его толщины .

Но Минимальная толщина плиты указана для нормальной конструкции около 125 мм . Обычно , каждая плита поддерживается балкой , колонной и стеной вокруг ее.


Нагрузка на колонну, балку и плиту

1) Собственный вес колонны X Количество этажей

2) Собственный вес балок на погонный метр

3) Нагрузка на стены на погонный метр

4) Суммарная нагрузка на плиту (постоянная нагрузка + динамическая нагрузка + собственный вес)

Помимо этой выше нагрузки , колонны также подвергаются изгибающим моментам считаются в окончательном проекте .

Наиболее эффективный метод проектирования конструкций заключается в использовании расширенного программного обеспечения для проектирования , такого как ETABS или STAAD Pro.

Эти инструменты являются сокращенными трудоемкими и методами потребления ручных расчетов для структурного проектирования , это очень рекомендуется в настоящее время в поле .

для профессиональный структурный дизайн практика, есть несколько основных предположений мы используем для расчета нагрузки на конструкцию .

Подробнее : Расчет количества стали Таблица Excel


Расчет конструкции колонны

1. Расчет нагрузки на колонну

Мы знаем , что Self вес из — весом из бетона составляет около 2400 кг / м3, , который составляет эквивалент и 240 кН и Self вес из сталь составляет около 8000 кг/м3.

Итак, если мы предполагаем A Размер столбца 230 мм х 600 мм с 1% сталь и 3 метра Стандартная высота , Self Вес из столбца составляет около 1000 кг на этаж, что равно на 10 кН.

  • Объем бетона = 0,23 x 0,60 x 3 = 0,414 м³
  • Вес бетона = 0,414 x 2400 = 993.6 кг
  • Масса стали (1%) в бетоне = 0,414х 0,01 x 8000 = 33 кг
  • Общий вес колонны = 994 + 33 = 1026 кг = 10 кг

При выполнении колонны проектирования расчетов , мы принимаем себя вес колонны составляет от 10 до 15 кН на этаж.


2. Расчет нагрузки на балку

Мы принимаем тот же метод расчета для балок тоже.

мы предполагаем, что каждый метр из балки имеет размеры из 230 мм x 450 мм исключая толщину плиты .

Предположим, что каждый (1 м) метр балки имеет размеры

  • 230 мм x 450 мм, за исключением плиты .
  • Объем бетона = 0.23 x 0.60 x 1 = 0.138M³
  • Масса бетона = 0,138 x 2400 = 333 кг
  • Масса стали (2%) в бетоне = 0 .138 x 0,02 x 8000 = 22 кг
  • Общий вес колонны = 333 + 22 = 355 кг/м = 3,5 кН/м

Таким образом, собственный вес составит 3,5 кН . за п.м. .


3. Расчет нагрузки на стену

мы знаем, что Плотность кирпича варьируется от 1500 до 2000 кг на кубический метр.

Для толщиной 6 дюймов Кирпичная стена 3 метр высота и длина 1 метр ,

нагрузочный/погонный метр должен быть равен 0.150 х 1 х 3 х 2000 = 900 кг,

, что эквивалентно от до 9 кН/метр.

Этот метод может быть принят для расчета нагрузки кирпича на погонный метр для любого типа кирпича с использованием этого метода .

Для газобетона блоков и автоклавного бетона блоков , таких как Aerocon или Siporex , вес на кубический метр составляет от 550 до 7004 кг на 90 м.

если вы используя эти блоки для конструкции , нагрузки на стену на погонный метр могут быть такими низкими как 4 кН/метр , использование этого блока

4 может значительно уменьшить 90

стоимость проекта .


4.

Расчет нагрузки на плиту

Допустим, толщина плиты 125 мм.

Итак, Self вес каждых квадратных метров плиты будет равно

= 0.125 х 1 х 2400 = 300 кг, что эквивалентно 3 кН.

Теперь, если мы считаем , то Окончательная нагрузка составляет 1 кН на метр, а наложенная динамическая нагрузка составляет 2 кН на метр.

Итак, из данных выше , мы можем оценить нагрузку на плиту примерно от 6 до 7 кН на квадратный метр.


5. Фактор безопасности

В конце концов, после вычислив всю нагрузку на столбец , не забыть к добавить в коэффициент запаса , что является наиболее важным 40003 400003 проектированием

4 для любой конструкции

4

3

сейф и удобная производительность здание в течение его расчетного срока службы продолжительности .

Это важно , когда Расчет нагрузки на столбце выполнен.

В соответствии с IS 456:2000 коэффициент безопасности равен 1,5.

как рассчитать нагрузку здания pdf скачать

Как рассчитать размер колонны для здания

Колонна является одним из важных элементов любой строительной конструкции . Размер колонны для здания составляет , рассчитанный в соответствии с нагрузкой , поступающей на колонну от надстройки .

Для зданий с тяжелыми условиями нагрузки , размер столбца равен увеличенному . Размер колонны является важным фактором , в то время как проектирование любой строительной конструкции.

Различие размеров колонн, используемых при проектировании зданий ,

  • 9 «x 9»
  • 9 «x 12»
  • 12 «x 12»
  • 12 «x 15»
  • 15 «x 18»
  • 18 «x 18»
  • 20 «x 24»
  • В соответствии с Структурная нагрузка Можно использовать больше размера .

Для расчета размера столбца нам требуется следующие данные ,

  • сорт стали
  • класс бетона
  • факторированные нагрузки на столбец

(Примечание: Минимальный размер из столбца не должен быть менее 9 «x 9» (230 мм x 230 мм)

следующие за столбцы проектные расчеты шаги для определения размера столбца для здания .

Pu = 0,4 f ck  A c + 0,67 f y  A sc (№ статьи: 39.3 № страницы: 71 IS 456:2000)

Pu = осевая нагрузка на колонну

f ck = Характеристики прочности бетона на сжатие

A c = Площадь бетона

f y = Характеристики Прочность бетона на растяжение

A sc = Площадь стальной арматуры

А в = А г – А ск

А сбн = 0.01 А г

А в = 0,99 А г

Где A г = Общая площадь столбца

Учитывать 1% стали в колонне,

A c  = A g –  A sc

Пример: Конструкция и квадратная короткая колонна из железобетона , подвергнутая осевой сжимающей нагрузке в 600 кН . Марка бетона М-20 , а марка стали Fe-500 .Возьмите Сталь 1% и Коэффициент запаса = 1,5.

Pu = 600 кН, f ck = 20 Н/мм 2 , f y = 500 Н/мм 2 , сталь = 1 %, коэффициент запаса прочности = 1,5

RCC колонна

Pu = осевая сжимающая нагрузка на колонну = 600 кН

Расчетная нагрузка на колонну = Pu = 600 x 1,5 = 900 кН

P u = 0,4 f ск  A c + 0,67 f y  A sc

900 х 10 3 = 0.4 x 20 x (0,99 А г ) + 0,67 x 500 x (0,01 А г )

900 x 10 3 = 7,92 А г + 3,35 А г

900 x 10 3 = 11,27 А г

А г = 79858 мм 2

для квадратной колонки ,

Размер столбца = √79858

Размер стойки = 282,59 мм

Обеспечить квадратную колонку размером 285 мм x 285 мм

A г = При условии = 81225 мм 2

А сбн = 0. 01 А г = 0,01 х 81225

A sc = 812,25 мм 2

Секция проектирования колонн RCC

Предоставить 8 шт. стали диаметром 12 мм с площадью стали = 905 мм 2

Размер колонны для 600 кН нагрузка 285 мм x 285 мм (12″ x12″)


Смотреть видео: Расчет нагрузки на колонну


Часто задаваемые вопросы

Как рассчитать нагрузку на балку?

Факторами, влияющими на общую нагрузку на балку, являются Вес бетона и Вес стали (2%) в бетоне.
Отсюда Общий вес балки = Вес бетона + Вес стали .
Приблизительная нагрузка на балку размером 230 мм x 450 мм составляет около 3,5 кН/м.

Как рассчитать нагрузку плиты на балку?

Обычно плита имеет толщину 125 мм. Таким образом, собственный вес каждого квадратного метра плиты будет равен произведению толщины плиты и нагрузки на квадратный метр бетона , которая оценивается примерно в 3KN .
Учитывайте конечную нагрузку и наложенную временную нагрузку,
Общая нагрузка на плиту составит около от 6 до 7 кН на квадратный метр .

Как выполнить расчет нагрузки на стену?

Расчет нагрузки на стены:
1. Плотность кирпичных стен с раствором находится в пределах 1600-2200 кг/м3 . Итак, собственный вес кирпичной стены примем равным 2200 кг/м3
2. Размеры кирпичной стены примем как Длина = 1 метр, Ширина = 0. 152 мм, а высота = 2,5 метра, следовательно, объем стены = 1 м × 0,152 м × 2,5 м = 0,38 м3
3. Рассчитайте собственную нагрузку кирпичной стены, которая будет равна, Вес = объем × плотность, Собственная нагрузка = 0,38 м3 × 2200 кг/м3 = 836 кг/м
4. Что равно 8,36 кН/м , это толщина кирпичной стены.

Что такое столбец?

A Колонна представляет собой вертикальный компонент конструкции здания, который в основном предназначен для восприятия сжимающей и изгибающей нагрузки .Колонна является одним из важных конструктивных элементов конструкции здания. В зависимости от нагрузки на колонну размер увеличивается или уменьшается.

Как рассчитать собственную нагрузку здания

Расчет Собственная нагрузка  для здания = Объем элемента x Вес единицы материалов.
Это делается путем  простого расчета точного объема каждого элемента и умножения удельного веса соответствующих материалов , из которых он состоит, и статической нагрузки  можно определить для каждого компонента.

Расчет нагрузки на колонну

Объем бетона = 0,23 x 0,60 x 3 = 0,23 м³
Масса бетона = 0,414 x 2400 = 993,6 кг
Масса стали (1%) в бетоне = 0,414x 0,01 x 8000 = 33 кг
Общий вес колонны = 994 + 33 = 1026 кг = 10 кН

Расчет нагрузки на балку

300 мм x 600 мм без учета толщины плиты.
Объем бетона = 0.30 x 0,60 x 1 =0,18 м³
Вес бетона = 0,18 x 2400 = 432 кг
Вес стали (2%) в бетоне = 0,18 x 2% x 7850 = 28,26 кг = 432 + 28,26 = 460,26 кг/м = 4,51 кН/м

Нагрузка на колонну

Колонна представляет собой вертикальный компонент конструкции здания, который в основном предназначен для восприятия сжимающих и изгибающих нагрузок. Длина колонны обычно в 3 раза превышает ее наименьший размер поперечного сечения.Прочность любой колонны в основном зависит от ее формы и размера поперечного сечения, длины, местоположения и положения колонны.

Расчет статической нагрузки для здания

Собственная нагрузка  = объем элемента x удельный вес материалов.
Путем расчета  объема каждого элемента и умножения на единицу веса материалов, из которых он состоит, можно определить точную статическая нагрузка  для каждого компонента.

Расчет динамической нагрузки

Для расчета динамической нагрузки необходимо следовать допустимым значениям динамической нагрузки в IS-875.Как правило, для жилых зданий мы принимаем 3 кН/м2. Значение LIVE LOAD изменено как тип конструкции, и для этого вы должны увидеть IS-875

.

Расчет нагрузки здания

Нагрузка на здание представляет собой сумму постоянной нагрузки, динамической нагрузки, ветровой нагрузки и снеговой нагрузки, если здание расположено в зоне снегопада. Стойкие нагрузки — это статические силы, которые остаются неизменными в течение длительного времени. Они могут быть на растяжение или сжатие.

Добавить комментарий

Ваш адрес email не будет опубликован.

*

*

*
