Вибронасадка на дрель: Глубинный вибратор (насадка на дрель)

Как сделать простой и надежный вибратор для бетона своими руками

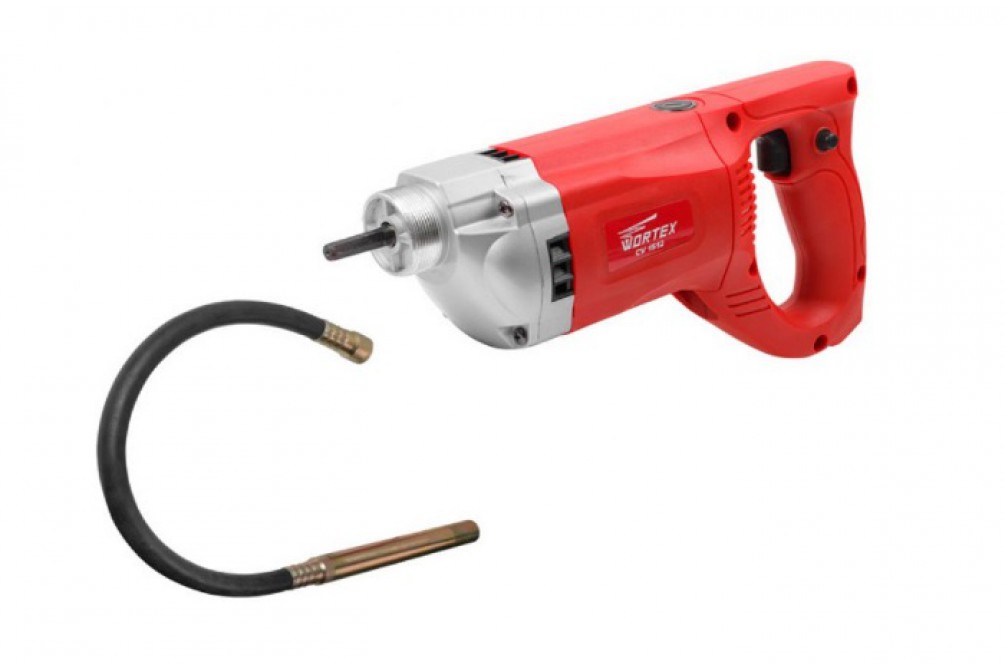

Глубинный вибратор для бетона необходим на каждой строительной площадке. С его помощью из раствора удаляются влага и воздух, благодаря чему смесь приобретает однородность, пропадает пористость и улучшаются основные свойства.

Сегодня такое устройство можно купить на строительном рынке или в магазинах, но чтобы сэкономить денежные средства, рекомендуется сделать вибратор для бетона своими руками.

Видео руководство: что делать если нет вибратора для бетона

Самое простое устройство вибратора для бетона

Самый простой глубинный вибратор можно изготовить из обыкновенного бытового перфоратора. Для этого понадобится устройство мощностью не менее 1.5 кВт, которое может исправно работать в режиме удара.

В качестве рабочей насадки будет использоваться обычная пика, которую можно опереть на опалубку. Чтобы достигнуть лучшего сцепления между ними, следует подложить шайбу из прочной стали. При этом бетонная смесь будет растекаться по всему объему равномерно.

Если требуется обработать большую по площади поверхность, то можно применить стыковочный метод. На конец пики надевается дополнительная насадка определенной длины, чтобы ее хватило достать до самого дна. Постоянно передвигая перфоратор, можно качественно обработать большую по площади поверхность.

Видео — принцип работы бетонного вибратора

Вибратор для бетона на основе дрели

Вместо перфоратора можно воспользоваться обыкновенной дрелью с возможностью удара, мощность которой более 1 кВт. Однако в этом случае потребуется изготовление специальной насадки с эксцентриком и прочным нержавеющим наконечником. Посмотрим как сделать такой вибратор для бетона своими руками.

В первую очередь необходимо подобрать нержавеющую стальную металлическую трубку длиной от 40 до 60 см и диаметром 3-4 см.

Для того, чтобы сделать внутренний стержень, нужно найти металлический штырь диаметром 12-15 мм, к которому надежно приварить прямоугольную пластину шириной 15-20 мм. Предназначение стержня – сдвигать весь механизм в сторону и поддерживать вибрацию.

Изготовив центральный элемент и подготовив стальную трубку, их нужно совместить между собой. Перед этим, на конце стержня просверливается поперечное сквозное отверстие, через которое будет крепиться привод.

Чтобы сердечник мог свободно вращаться, нужно использовать пару подшипников, во внутренний диаметр которых плотно сядет округлый конец стержня. Просаживаем последний внутрь трубки и с обоих сторон набиваем подшипники.

Если со стороны носовой части выступает слишком большой по длине конец стержня, его рекомендуется обрезать, оставив не более 5-10 мм. К тому же подшипники нужно с обоих сторон защитить от попадания пыли и грязи, в противном случае конструкция быстро прекратит вращаться и будет негодна для дальнейшей эксплуатации.

Выбирая подшипники, не стоит экономить, так как на них будет приходиться большая нагрузка.

На второй конец стержня следует надеть прочную втулку, которая сможет обеспечить полное закрытие вращательного тракта вибратора.

Теперь необходимо подготовить трубку из плотной резины или гибкого пластика, и внутренний стержень, который также сможет принимать свободную форму. С их помощью мы изготовим эксцентрический вал, который будет соединять дрель и уже сделанную насадку, обеспечивая вибрацию.

На вал надевается трубка таким образом, чтобы с обоих сторон осталось по 4-5 см. Когда стержень вращается, он обеспечивает вибрацию, благодаря чему будет достигается функционирование всего устройства.

С одной стороны стержень нужно посадить на подготовленную ранее втулку, затем упереть в стержень нашего сердечника, в котором было проделано отверстие и соединить их между собой. Затем набить втулку таким образом, чтобы она уперлась в подшипник и надежно скрыла соединение.

Теперь остается лишь довести рабочий инструмент до ума (на втулку натянуть шланг и сдавить хомутом, придумать защитный кожух для наконечника). Вот и все, глубинный вибратор для дрели полностью готов к использованию. Результат, который будет получен, выглядит следующим образом.

[Всего:    Средний:  /5]

Делаем вибратор на перфоратор своими руками

Во время строительства необходимо фундамент и само строение сделать прочными и надежными. Вибратор – это обязательная часть осуществления процесса, при котором конструкция избавляется от излишков частиц воздуха, делая ближе друг к другу частицы смеси. Вовсе не обязательно тратиться на специальные насадки – мы расскажем, как сделать оборудование своими руками из подручных материалов.

Что такое вибратор для бетона

Данный инструмент обеспечивает прочность и надежность бетонного слоя во время процесса строительства монолитных строений. Благодаря наличию высокой вибрационной силы, бетон перемешивается в хаотичном порядке, в результате чего лишний воздух выходит. Вибраторы бывают трех видов:

• Погружные – полностью погружается в слой бетона, доставая до дна.
• Наружные – крепятся к любому опорному объекту, который соприкасается с бетонным слоем, в результате чего осуществляется поверхностное перемешивание.
• В виде пресса с вибрацией – удобны для работы с потолками, углами, углублениями, полом, поскольку не только избавляют бетон от воздуха, но и уплотняют его.

Вибронасадка для бетона на перфоратор

Прежде всего необходимо приобрести низкой мощности перфоратор с наличием ударной функции, поскольку именно в этом режиме он будет работать постоянно. В качестве основной детали выбирается пика, а функцию опоры выполняет опалубок. Для скрепления обоих элементов используется обычная стальная шайба, подходящая по диаметру.

Применяется данный инструмент в качестве глубинного вибратора, который время от времени осуществляет штыковку бетона. Благодаря большой вибрационной силе, выполнить большой объем работы за краткий отрезок времени – более, нежели реально!

Примечание: длина штыка должна соответствовать толщине бетонного слоя.

Делаем вибратор своими руками

Для того чтобы самостоятельно сделать данный инструмент, потребуются следующие материалы:

• Электроинструмент (перфоратор или ударная дрель).
• Стальная труба с диаметром 5 сантиметром и более, а длиной от 0,5 метра.
• Стальной стержень с длиной, превышающей параметры трубы, имея при этом диаметр от 2 сантиметров.
• Отрезок стержня произвольной формы в виде прямоугольника.
• Пара подшипников, которые удобно расположены и крепятся во внутренней части стержня.
• Прочная втулка, которая могла бы создать герметизацию.
• Трос для чистки канализации.
• Изоляция, выполняющая функцию защиты внешней оболочки.
• Хомуты, которые будут сжимать трубу.

Рабочим элементом в конструкции будет стержень, одному концу которого необходимо придать шестигранную форму, если в дальнейшем будет применяться дрель. В случае выбора перфоратора стоит к этой части приварить хвостовик, при этом шов должен быть прочным и герметичным. Затем ко второй стороне приваривается прямоугольный стержень.

Созданное устройство с помощью молотка помещают внутрь подшипников, затем сверху надевают стальную трубу. Хомутами необходимо стянуть концы самодельной насадки. Для надежности крепят втулку на стержне, предварительно в ней просверлив дырку подходящего диаметра – под трос. С помощью гаек и граверных болтов протяните трос через отверстие и сверху наденьте обычный шланг.

Важно знать: во время выполнения сварочных работ следите за качеством швов, поскольку бетон дает большую нагрузку во время рабочего процесса.

Заключение

Вибратор для бетона – необходимое приспособление для работы любого строителя. Оно значительно упрощает процесс стройки, делает сооружение прочным и надежным, благодаря чему даже спустя десятилетия монолит стен и фундамента любого сооружения не будет подвергаться разрушению.

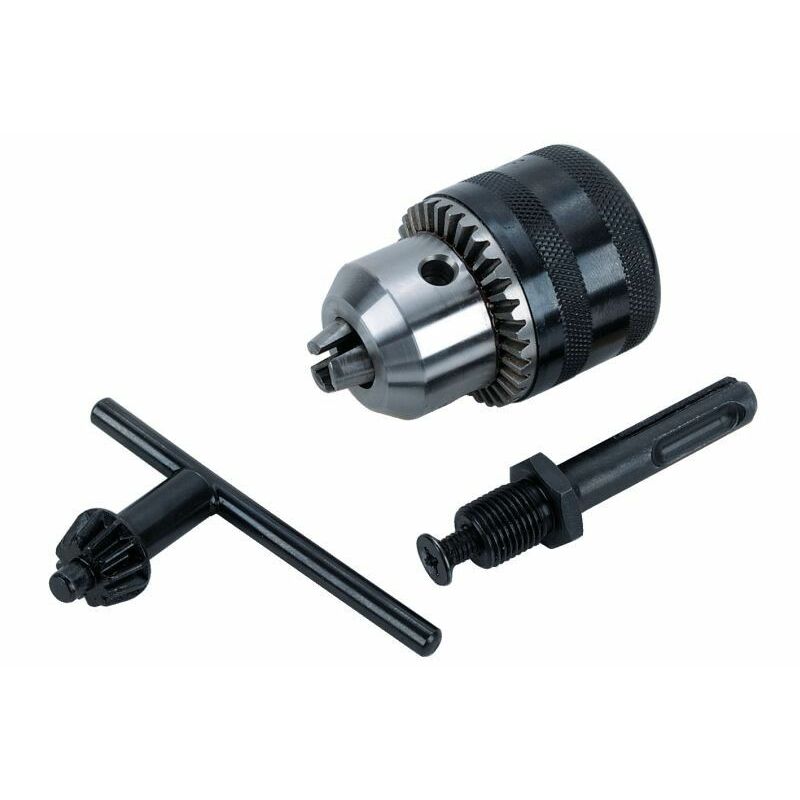

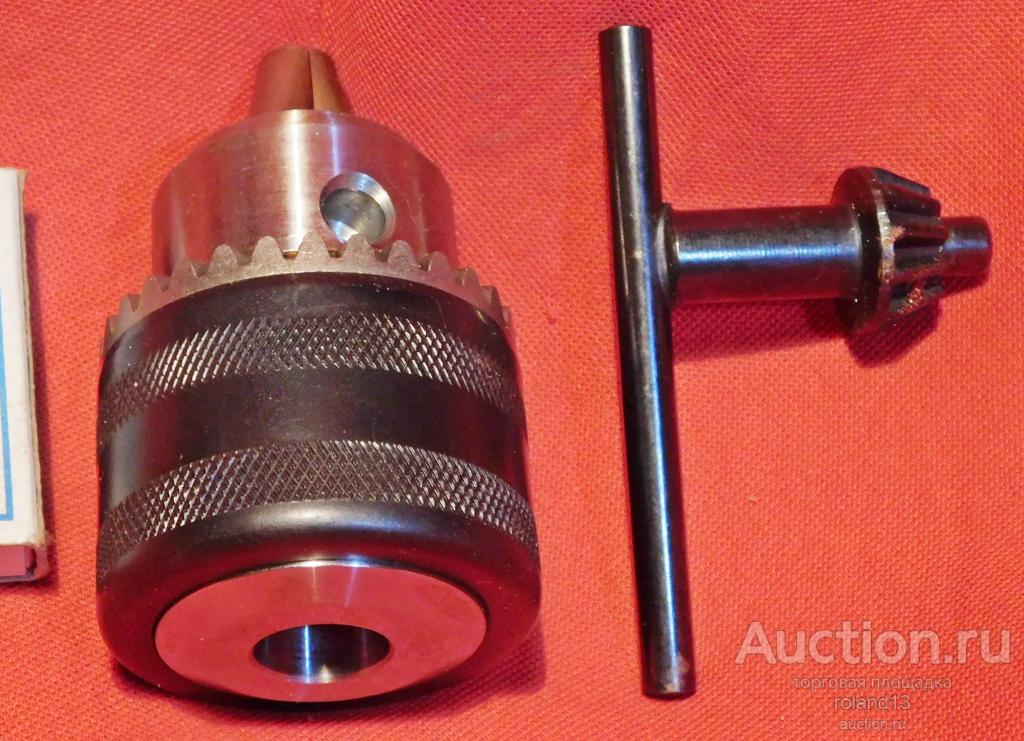

Насадки, инструменты и приспособления для электродрели

Электродрель — незаменимый инструмент, который можно найти едва ли не в каждом доме, представляет собой нечто большее, чем мотор с патроном и удобной ручкой. Именно патрон дрели является тем приспособлением, что позволяет использовать ее с расширенными функциями. Исключение составляют только упоры, предназначенные для фиксации дрели и точного задания позиции и направления перемещения.

Классификация насадок и приспособлений

Дополнительные приспособления и насадки на дрель можно разделить на несколько групп — по функциональности.

Группы насадок и приспособлений для дрели:

• упоры и фиксаторы, позволяющие точно позиционировать инструмент и ограничивать глубину отверстий;
• насадки-упоры для формирования отверстий под разными углами и точно выверенным прямым углом;
• насадки с функциями резки металлов, древесины, пластиков, плитных материалов;
• полирующие и шлифующие насадки, круги, щетки, абразивные инструменты;
• венчики для перемешивания растворов, красок, штукатурных смесей, клеев;
• насосы с приводом от электродрели.

В этом списке могут оказаться не все категории насадок и приспособлений, поскольку выбор их огромен, а новые устройства появляются постоянно. Их выпускают не только промышленные предприятия, но и мастера-умельцы.

Упоры, рамы, направляющие, станки

В этой категории можно встретить несколько видов устройств, задача которых либо ограничить смещение дрели относительно оси сверления, либо сделать ее поступательное движение как можно более точным по направлению.

Конструкция большинства упоров состоит из двух направляющих, фиксаторов положения дрели, непосредственно рамы или гнезда для установки инструмента.

Направляющие могут дополняться пружинами возвратного действия, которые отталкивают инструмент при отсутствии усилия со стороны человека. Некоторые упоры имеют червячные механизмы перемещения и фиксации, рассчитанные на медленное продвижение инструмента или его установку на определенной позиции.

Упоры имеют две четко разделенные категории — фиксируемые на дрели и фиксирующие саму дрель. Вторые, установленные на столе или верстаке, придают дрели функцию подвижной части, каретки сверлильного или шлифовального станка. Умельцы умудряются сделать и токарные станки. Это весьма специфические приспособления, которые далеко не всегда находят применение в повседневной практике использования дрели. Их приобретение должно быть ясно мотивировано — либо вы мастер, извлекающий из инструмента определенную прибыль, либо вы коллекционер или любитель слесарных и токарных работ.

Стоимость упоров варьируется в широких пределах, поскольку существует множество вариантов их конструкций, уровня сложности и функциональности. Самое простое приспособление в этом классе — параллельный упор, ограничивающий глубину проникновения сверла в материал. Фиксированные станки — наиболее дорогая часть этого раздела, рассчитанная на профессиональное применение.

Сверла с расширенными возможностями

Главная задача электродрели — сверление отверстий, и набор инструментов для этого весьма широк. Помимо обычных наборов и единичных сверл в этом классе приспособлений можно найти и использовать:

• сверло Форстнера, имеющее острие для центровки и широкие боковые режущие поверхности. Инструмент позволяет проделывать в дереве отверстия малого и среднего диаметра, не проходя материал насквозь. Благодаря острию, этим сверлом можно сделать отверстия под установку петель, очень точно расположенные по отношению к краям доски;

• перьевые сверла для работы с деревом позволяют проделывать широкие, до 60 мм отверстия под установку фурнитуры в массиве и плитных материалах. Центрирующее острие и широкие боковые перья рассчитаны на точное позиционирование выемки и ограниченную глубину. Сверла имеют характерную плоскую конфигурацию;

• коронка-насадка — сложный по форме инструмент для выборки материала из массива древесины и плит ДСП, ДВП, бетона и металла. Прочная широкая режущая поверхность с характерным профилем работает как резец или группа резцов, выбирающих отверстие диаметром до 100 мм. В центре насадки располагается сверло, задающее первое, центрирующее отверстие и направляющее всю насадку;

• сверла по дереву, бетону, металлу — широкий спектр различных конфигураций, в том числе и особо прочные победитовые сверла для работы с бетоном. В этой группе можно встретить и насадки для вибрационных и ударных машин, которые по функциональности близки к перфораторам.

Относительно стоимости и необходимости иметь в наличие инструменты из этого списка можно сказать, что выбор вариантов очень велик. Самой дорогой в категории окажется сложная насадка для выборки широких отверстий — это профессиональный инструмент, который подойдет не ко всякой дрели.

Сверла для дрели — домашние или профессиональные

Сверла перьевые и инструмент Форстнера относятся к полупрофессиональной категории — их можно приобрести и держать в наборе, но стоит учитывать, что в повседневной практике применять такие специфические приспособления не приходится. Они пригодятся любителям поработать с мебелью, специалистам по столярному плотницкому делу, для сборки дверей.

Набор обычных и победитовых сверл стоит иметь в доме постоянно, причем, чем больше будет вариантов диаметра, тем лучше. В квартире с бетонными стенами без победитового сверла обойтись крайне тяжело. Насадки для перфораторов и ударных дрелей рассматриваются в двух вариантах — профессиональные для строителей и ремонтников с мощными перфораторами и для домашнего применения, рассчитанные на работу с дрелью расширенной функциональности.

Угловые адаптеры для сверления в труднодоступных местах

В этой группе приспособлений чаще всего встречаются редукторы — шестереночные и фрикционные узлы, изменяющие угол вращения за счет использования дополнительного механизма и собственного патрона под сверло. Это своего рода удлинители, которые устанавливаются на дрель и удерживают сверло в своем патроне, давая возможность пробраться в узкие места.

Тут стоит задуматься о выборе приспособления по возможностям.

itemprop=»video» >

Оптимальным вариантом будет насадка с переменным углом, практически универсальная, которая стоит несколько дороже фиксированной, но дает возможность пробраться куда угодно. Для пользования таким редуктором потребуется дрель повышенной мощности и хорошим крутящим моментом, но для человека, который все домашние работы выполняет сам, приспособление может стать хорошим помощником.

Режущие насадки на электродрель

В этой категории можно найти как минимум два варианта конструкции и возможностей использования приспособлений для электродрели — классические ножницы для работы с листовыми материалами и так называемые “сверчки”, позволяющие делать ровные разрезы и сверлить широкие отверстия.

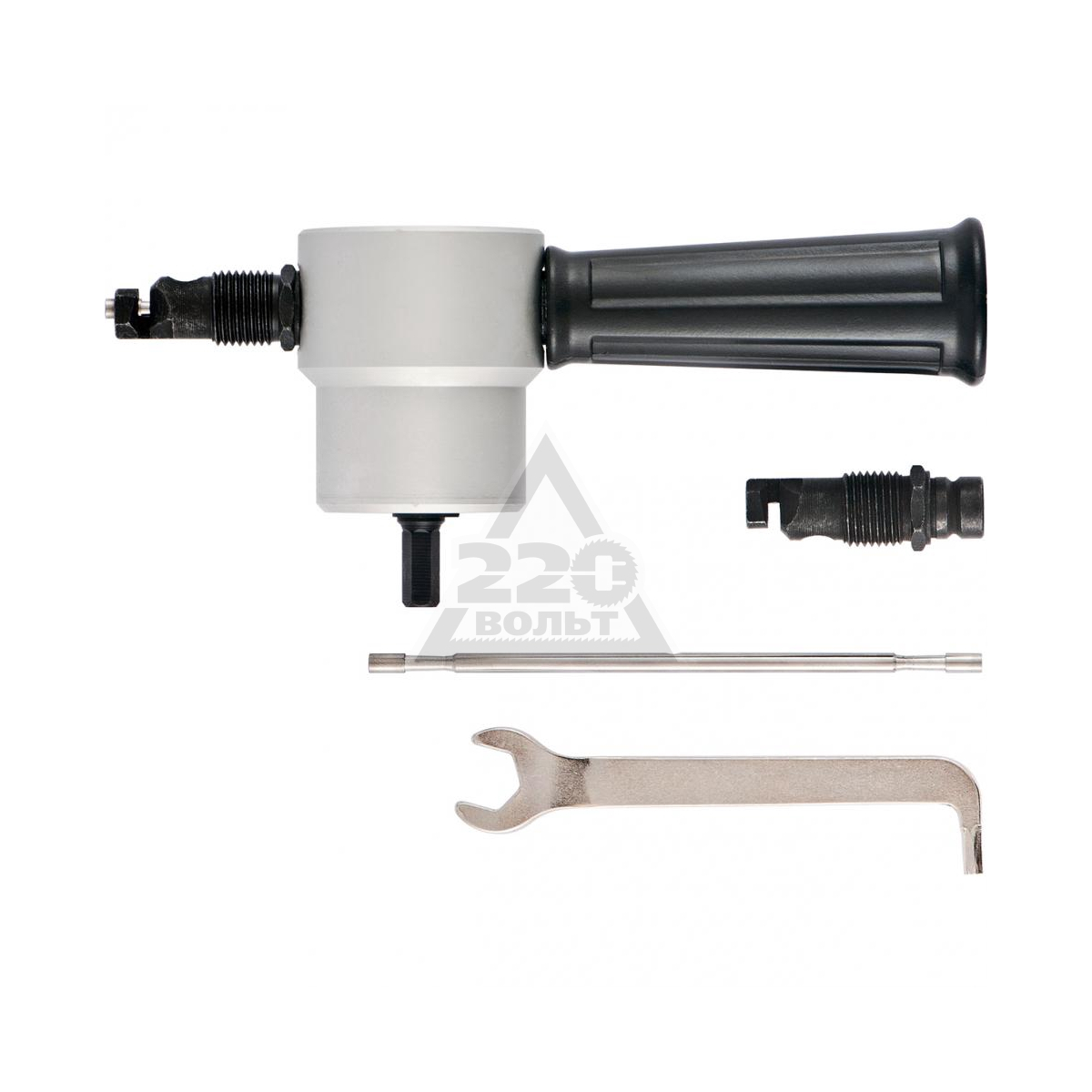

Насадка-ножницы

Ножницы уверенно работают со сталью до 3 мм толщиной, ими можно кроить листы поликарбоната, алюминиевые профили, пластик, кровельные материалы. Насадку выбирают по усилию, диапазон для выбора широк, причем инструмент может быть приспособлен к профессиональной мощной дрели и к домашней машине.

В частном доме или гараже такое приспособление не помешает мастеру-любителю, потому что работа с листовыми материалами всегда актуальна. Мощные ножницы потребуют приобретения и дрели с соответствующими параметрами.

Насадка-сверчок или высечные ножницы

Профессиональное приспособление для работы с листовыми и кровельными материалами, способное резать листовую сталь толщиной в 1,5 мм, нержавейку до 1,2 мм, пластик, алюминий и медь до 2 мм. Главное достоинство вырубных ножниц типа “сверчок” — возможность точного раскроя листа и сверления отверстий среднего и большого диаметров.

Инструмент незаменим для мастеров-кровельщиков, которым важна не только точно и аккуратность, но и высокая скорость работы. Для использования сверчка нужны определенные навыки.

Стоит ли покупать или держать в домашней мастерской такое приспособление?

Только при условии, что вы умеете им пользоваться, и сам инструмент — качественный и дорогой. Сверчок низкого качества не даст эффекта хорошей резки, а пользоваться им придется лишь время от времени. Сверчок дает возможность выполнять художественную резку листовых материалов.

itemprop=»video» >

Полировочные и шлифовочные инструменты для электродрели

Эта категория состоит из двух больших разделов — инструменты для полировки и шлифовки. По форме эти инструменты могут быть разными, поскольку могут применяться для работы по поверхности, обработки отверстий и доводки швов. В зависимости от назначения выбирается и материал инструмента.

Оснастка для полирования

Изготавливается из войлока, фетра, шерсти и поролона, наждачной бумаги. Предназначен для приведения поверхностей, отверстий и швов в конечное гладкое состояние, придания эффекта блеска.

К профессиональным инструментам следует отнести насадки для обработки отверстий и полировки дисков — самые дорогие, позволяющие доводить до технологически необходимого состояния различные отверстия, в том числе и в деталях корпуса автомобиля.

Насадки этого типа выбирают по основному назначению и размерам. Для домашней мастерской вполне достаточно полировочной щетки для обработки поверхностей и швов. Стоит приобрести щетки трех размеров и степеней жесткости, чтобы иметь возможность обрабатывать поверхности из разного материала. Наиболее распространенная насадка для полировки делается из фетра средней жесткости.

Оснастка для шлифовки

Эти насадки различаются по конструкции и основному материалу на:

• абразивные фибровые диски с установкой на опорную тарелку;

• лепестковые головки из наждачной бумаги;

• твердосплавные фрезы для работы по особо прочным материалам с высокой точностью;

• шлифовальные камни для обработки кромок, швов, отверстий;

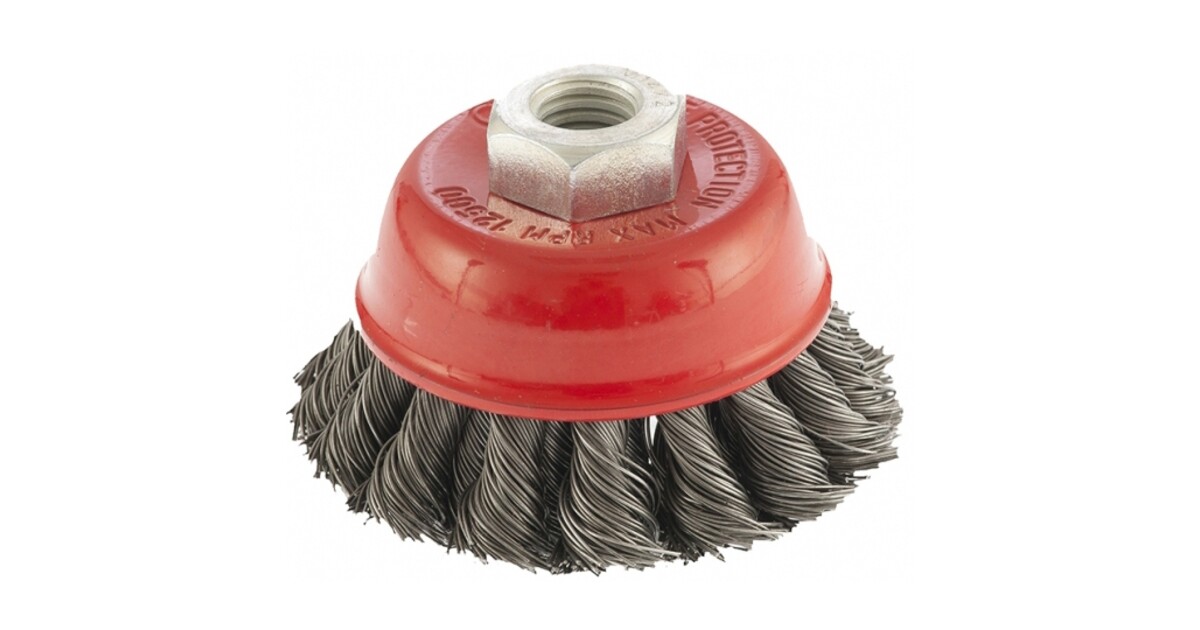

• абразивно-полимерные щетки для удаления загрязнений с поверхности металла, дерева, камня и других материалов.

Можно заметить, что в группе инструментов есть исключительно профессиональные изделия — это фрезы из специальных твердых сплавов (они же шарошки) и штоковые шлифовальные камни. Их применение на бытовом уровне практически бессмысленно.

В домашней мастерской и гараже стоит иметь набор из лепестковой и нескольких нейлоновых щеток, абразивные круги с несколькими размерами зерна. Очень важная деталь — приобретая такие приспособления нельзя забывать, что они подвержены быстрому износу. Стоимость их как правило невысока.

Насадки-венчики

Представлены всегда в широком выборе. Эти инструменты имеют разнообразную форму и размеры, так как предназначены для перемешивания сухих, жидких и вязких смесей. Венчики как правило недороги, но выбирать их следует с учетом предстоящей работы — сломать насадку можно, применив к излишне вязкому раствору.

Инструменты с характерными вертикальными деталями подходят для работы с сухими смесями, спиралевидные и сложные насадки рассчитаны на перемешивание растворов различной плотности.

Для масштабных строительных работ лишь дрелью с венчиком будет не обойтись, в таком случае лучше использовать строительный миксер.

Насадки-насосы для электродрели

Это наиболее специфичная группа приспособлений — такой насадкой можно пользоваться для перекачки жидкостей и растворов, но при условии, что вы располагаете мощной дрелью. Производительность насоса выбирают по ситуации, поэтому говорить о конкретном применении крайне сложно.

Ценовой разброс в этой группе очень широк, потому что насосы выпускаются и российскими, и китайскими, и европейскими производителями. Покупать ли насос-насадку для дрели в домашнюю мастерскую, сказать сложно. В частном доме и на даче он может понадобиться в аварийных ситуациях, но нельзя забывать о том, что время непрерывной работы мотора дрели ограничено, и насос придется периодически останавливать.

В завершение обзора обязательно отметим, что при выборе насадок необходимо учитывать конструкцию, мощность и функциональность дрели, собственные навыки обращения с инструментом и необходимость строго соблюдать меры безопасности!

Топ 10 насадок для электроинструмента на Aliexpress и рабочие купоны площадки

Топ 10 насадок для электроинструмента на Aliexpress и рабочие купоны площадки. В подборке представлено множество насадок и принадлежностей для электроинструмента, которые существенно облегчат выполнение некоторых работ. Не остались в стороне и купоны площадки.

Купоны площадки:

На данный момент доступен купон на все товары Aliexpress. Взять можно ЗДЕСЬ

Рабочие промокоды:

• BABY399 — скидка 399р при заказе от 3799р
• special400 — скидка 400р при заказе от 4000р
• special600 — скидка 600р при заказе от 5500р
• special1200 — скидка 1200р при заказе от 9800р

Если нужный товар не подходит по номиналу, используйте «добивку».

Прозрачный кожух для УШМ

Недорогой и удобный кожух для угловой шлифмашинки. Позволяющий превратить ее в циркулярную пилу. Кожух прозрачный и выполнен из пластика (поликарбонат), что немного облегчает работу. Имеет выходное отверстие для подключения пылесоса, благодаря которому можно минимизировать выброс пыли. Сам крепеж к редуктору металлический и крепится стяжкой.

Насадка-штроборез

Практически аналогичная насадка, но выполнена гораздо крепче. Позволяет работать уже по бетону и особенно пригодится отделочникам, ведь совмещает болгарку и штроборез. Эта насадка имеет некоторые регулировки пропила. Можно использовать и в качестве дисковой пилы, но первая для этих целей подходит больше. Посадочный размер под диски 125мм.

Ленточный адаптер для УШМ

Не менее полезный адаптер для болгарки. Позволяет шлифануть некоторые узкие места, где рукой или полноразмерной шлифмашинкой не подлезть. Ленты приобретаются в хозяйственных или строительных магазинах города, либо у продавца. Подходят для 115мм и 125мм болгарок. Адаптер имеет некоторые регулировки по натяжке ленты. Заказов достаточно, отзывы положительные.

Насадка-долото для УШМ

Простая насадка для болгарки для применения ее в качестве стамески. Насадка узкоспециализированная, но возможно заинтересует плотников, которые всю работу по дереву делают руками. Принцип работы основан на изменении вращательного движения патрона в возвратно-поступательный. В комплекте две стамески. Около сотни заказов.

Резак для листового металла

Довольно популярный резак для работы с листовыми материалами, такими как металлочерепица, профнастил, оцинкованный лист. Имеет два рабочих органа, один из которых можно заметить пилой. Для удобства удержания имеется боковая рукоять. Крепится в патроне дрели или шуруповерта. На эти насадки было множество обзоров, отзывы вполне положительные.

Насадка-ножницы

В отличие от предыдущей насадки, обеспечивает более ровный рез. Также предназначена для резки не слишком толстых листовых материалов и сеток. Нержавейку можно резать до 0,8мм, алюминиевый лист до 1,8мм. Основной упор ложится на плечи шуруповерта или дрели, поэтому чем они мощнее, тем лучше. Отзывы положительные.

Насадка – сабельная пила

Новая модификация насадки для превращения шуруповерта или дрели в сабельную пилу. В отличие от старых версий, здесь вал выведен сверху, что позволяет крепить инструмент в верхней части. При работе усилие направлено вниз, что повышает скорость реза и снижает усталость. У старых версий инструмент крепился сзади, а все усилие прикладывалось к боковой рукояти.

Гибкий вал для шуруповерта

Очень удобный, хоть и довольно хилый гибкий вал. Позволяет подлезть к труднодоступным винтам или саморезам и без проблем выкрутить их с помощью шуруповерта. Сами понимаете, срывать болты он не может, поэтому рассчитывайте максимальное усилие. У меня есть такой, вполне нормальный для несиловых работ. Более 5300 заказов и положительные отзывы.

Фигурные резцы по дереву

Позволяет вырезать аккуратные пазы в деревянных изделиях. В комплекте пять различных видов. Удобны именно для создания пазов и фигурных углублений. Заявлена сталь HSS. Резцы зажимаются в патроне дрели или шуруповерта. При использовании используйте защитные очки или специальный кожух!

Лимит подборки подошел к концу, надеюсь она была полезна. Не забывайте использовать купоны площадки!

Насадка На Дрель — Инструменты

» Вибратор для бетона своими руками

Чтобы приготовить прочный раствор строители прибегают к использованию специального вибратора для бетона – только так можно избавиться от воздуха и комочков, ведь неоднородная смесь становится причиной трещин и обвалов.

Если вы проводите небольшие строительные работы, то необходимости в покупке профессионального приспособления нет. Строители в рамках домашнего пользования могут сделать надежный вибратор для бетона своими руками, который будет ничуть не хуже заводского инструмента.

Принцип работы

Чтобы научиться конструировать строительный вибратор, необходимо понять принцип его работы. Разберемся в функциях и назначениях приспособления:

• создание однородной массы бетона;
• удаление воздуха с толщи смеси;
• создание прочного материала для строительства;
• удаление влаги с толщи раствора.

После использования вибратора бетон становится более пластичным и податливым, его можно использовать в самых разнообразных целях. Основным элементом агрегата является вибрирующее приспособление: дрель или перфоратор отлично подойдут.

Во время приготовления раствора тщательно следите за его консистенцией — готовая смесь не должна иметь комочков или воздушных пузырей, бетон должен свободно выливаться на любые поверхности.

С использованием перфоратора можно сократить время на приготовление бетонных растворов и обеспечить сооружению надежность и прочность. Кроме этого, самодельный вибратор для бетона – это отличный способ экономии средств.

Использование дрели

Для того чтобы сделать вибратор, понадобится насадка, которую можно получить из обрезка металлической трубы — диаметр ее должен составлять минимум 40 мм, длина — до 0,5 метра. Основа должна быть изготовлена только из стали, так как лишь этот материал способен выдержать агрессивную среду, которую создает бетон. Кроме основы в виде трубы, понадобится стержень, благодаря которому будут происходить вращения — его диаметр должен составлять 15 мм.

В изготовлении стержня могут помочь токари, которые смогут качественно сделать расчеты и изготовить необходимую деталь. К внутреннему стержню необходимо подвести еще один такой же элемент для того, чтобы вибрирующему устройству ничего не мешало в процессе работы. Основную часть вибратора нужно закрепить с одной стороны трубы так, чтобы вращения были свободными в последующей работе.

Подшипники и привод

Для дальнейшего конструирования понадобятся подшипники и привод, на основе которого будет работать вибратор. Нужно сделать небольшие отверстия по краям стержней для дальнейшего крепления привода. Подшипники используйте в качестве крепления для трубки с обеих сторон с целью защиты всего устройства от загрязнений и попадания мелкого мусора.

Для того чтобы сформировать переднюю часть устройства, необходимо обрезать трубку на 1 см. Отталкиваясь от нагрузки, которая будет производиться на вибратор, необходимо выбирать подшипники.

Втулка

Важным этапом в конструировании вибратора является выбор втулки, благодаря которой будут осуществляться вибрационные движения.

Принцип работы построенного агрегата заключаются в том, что внутренние движения устройства передаются к дрели. После крепления всех элементов приспособления вибратор для бетона своими руками будет готов к эксплуатации.

Конструирование на основе перфоратора

Сделать приспособление для замеса бетона можно и на основе перфоратора. Мощность для такого приспособления должна составлять 1,5 кВт — именно такой показатель необходим для качественной работы вибратора. Перфоратор используется для замеса бетона марки М100, М200, М300. Такие растворы хорошо поддаются вибрационному воздействию и являются довольно пластичными.

В качестве насадки для данного устройства можно использовать пику — для этого вы можете воспользоваться такими приспособлениями как прут, кусок толстой проволоки или стальной стержень. Для ее надежного крепления нужна опора. Опалубка отлично подойдет для этой цели, а стальная шайба станет соединяющим звеном между пикой и опалубкой. Закрепив все эти элементы можно переходить к следующему этапу монтажа.

В случае применения неглубокой емкости, можно использовать две насадки. Для этого к основной насадке мы прикрепляем еще одну для достижения лучшего эффекта.

Учтите тот факт, что длина штыка вибратора должна быть идентичной глубине емкости — при таких условиях будет обеспечиваться эффективная работа приспособления и надежная связь между вибратором и раствором.

Принцип работы агрегата на основе перфоратора заключается в том, что стержень погружается в раствор до самого дна и периодически перемещается с одного места на другое. Такой метод работы позволяет в кратчайшие сроки изготовить большое количество смеси.

Советы по эксплуатации и сферы применения

Итак, вибратор для бетона широко используется во всех сферах строительства: любому владельцу частного дома просто необходимо сделать его самостоятельно для экономии на покупке дорогостоящего оборудования при проведении ремонтных и строительных работ на своем участке.

Чтобы использовать вибратор на полную мощность, необходимо знать некоторые правила по его использованию: в одних ситуациях лучше использовать перфоратор, в других – дрель.

Для всех монолитных сооружений рекомендуется использовать вибратор именно на основе дрели, но для эффективной и бесперебойной работы ее мощность должна быть не менее 650 Вт.

Для основы любого агрегата лучше использовать нержавеющие материалы, так как бетонная смесь очень негативно действует на обычные металлы. Любой вибратор не должен быть больше 1 метра, иначе он будет очень не удобен в эксплуатации. Прочность вибратора должна выдерживать давление бетона. Отлично, если диаметр штыря будет равен 8 мм или 14 мм. Для эффективной работы необходимо сместить центр тяжести в агрегате, опытные строители используют для этого арматуру величиной 10 см.

Арматура по своему составу должна быть такой же, как и металлическое основание вибратора. Насадка должна быть надежно изолирована от раствора бетона, так как попадание смеси внутрь агрегата может привести к поломкам. Для изолирования используется шланг, который служит отличной защитной оболочкой. Специалисты советуют использовать плоский вибратор для работы, например, с монолитным фундаментом, и в тех случаях, когда приходится работать с большими поверхностями.

Выбор деталей

Чтобы сделать надежный и безопасный вибратор для бетона своими руками, при закупке деталей нужно обратить особое внимание на то, как эти детали будут взаимодействовать между собой непосредственно при вращении. При выборе учитывайте давление, которое будет воздействовать на агрегат. При разработке конструкции будьте также внимательны к деталям: все элементы агрегата должны быть надежно скреплены между собой – в противном случае в результате давления во время работы могут быть поломки и травмы.

Самый обычный вибратор на основе перфоратора или дрели можно соорудить у себя в гараже: практически все детали пользователь, наверняка, найдет там же. Для небольших строительных работ маленького подручного вибратора будет достаточно — нет смысла покупать профессиональное устройство. Для изготовления агрегата для бетона нужно выбирать только качественные детали, чтобы обеспечить безопасную работу и исключить травмы.

5 насадок на дрель для кардинального расширения функционала

Хорошая дрель обеспечивает, кроме вращения инструмента, изменение оборотов в широком диапазоне и реверс. Для расширения ее возможностей есть различные насадки, преобразующие вращение шпинделя в возвратно-поступательные, вибрационные и ударные движения инструмента.
Все ссылки на приобретение — в конце статьи.

Привод превращающий дрель в электростамеску

Он имеет цилиндрический продолговатый корпус из пластика с механизмом внутри, преобразующим вращение в колебания. На одном его конце крепится инструмент, а к другому подсоединяется привод.

Вначале вставляем в отверстие зажимной гайки хвостовик жала полукруглой стамески и закрепляем его, вращая гайку ключом.

Затем к другому концу привода подсоединяем гибкий вал для передачи крутящего момента при закреплении второго его конца к патрону дрели и ее включении.
Жало полукруглой стамески при этом совершает высокочастотные колебательные движения в продольном направлении.

Эта насадка выбирает как прямолинейные, так и фигурные пазы в дереве, древесных материалах, некоторых видах пластика и т. д.

Насадка-ножницы «Сверчок»

Ее режущие головки пуансонного типа закреплены на корпусе в противоположных направлениях. На них можно наворачивать полую ручку. Ось шестигранного привода расположена перпендикулярно режущим головкам.

Чтобы воспользоваться «Сверчком», наворачиваем ручку на одну из головок, а шестигранник привода закрепляем в патроне дрели.

Заводим торец листового металла толщиной до 1,6 мм в щель между пуансоном и матрицей и включаем дрель. Перемещаем инструмент в направлении реза, учитывая обороты дрели и толщину разрезаемого металла.

Кроме того, этой насадкой легко высверливаются в листовом металле большие круглые отверстия, выполняются художественные и внутренние резы.

Насадка для формирования кромок болтов и снятия заусенцев

Она похожа на стальной расходящийся конус с продольными прорезями. Внутренние стороны стоек имеют режущие грани. Для крепления к патрону дрели имеется хвостовик. Насадка работает на малых оборотах.
После укорачивания стержня болта или шпильки, образуются заусенцы и острая кромка. Навернуть гайку на такой стержень трудно или невозможно.

Воспользуемся насадкой для срезания кромки болтов и удаления заусенцев. Для этого, закрепленную в патроне дрели, и вращающуюся насадку, прижимаем к торцу болта или шпильки и некоторое время удерживаем в таком положении.
Затем отводим инструмент и убеждаемся, что заусенцы удалены, а кромка качественно сформирована. Теперь гайка свободно и легко навинчивается на болт или шпильку.

Насадка заклепочник

Она имеет шестигранный хвостовик для закрепления в патроне дрели, ключ с гнездами под сменные головки для заклепок разного диаметра, ручку из пластика с шестигранным посадочным местом и кольцо со стопорным винтом для удержания ручки на корпусе насадки.
Перед применением насадку следует подготовить к работе:

• установить сменную головку под диаметр заклепок;
• поставить ручку на корпус насадки и зафиксировать ее стопорным кольцом;
• хвостовик насадки закрепить в патроне дрели.

Использование насадки не представляет труда. В сквозные отверстия в скрепляемых листах устанавливаем заклепки.
Вставляем стержень заклепки в отверстие головки до упора и включаем дрель. При этом механизм насадки захватывает стержень и тянет его вверх. Головка стержня, поднимаясь, сминает надетый на него цилиндрик и формирует нижнюю головку заклепки. Верхняя формируется из части вытяжного стержня.

Визуальный осмотр и контроль путем прикладывания механических усилий показывает прочность и жесткость заклепочного соединения.

Насадка превращающая дрель в электролобзик и не только

В ней кривошипно-шатунный механизм трансформирует вращательное движение в возвратно-поступательные. Он заключен в корпус из пластика или алюминия. Лезвия пил соединяются с механизмом и фиксируются с помощью замка. А посредством хвостовика насадка присоединяется к патрону дрели.

Также в комплект насадки входят несколько пил, упор и пластиковая ручка, вкручиваемая в корпус сбоку.
Вставляем пилу в прорезь корпуса спереди и затягиваем крепление шестигранным ключом.
Устанавливаем на место упор, вкручиваем справа сбоку, прижимая упор к корпусу, ручку.
Хвостовик насадки вставляем в патрон и затягиваем ключом. Включаем дрель и убеждаемся, что пила работает.
Зажимаем в тиски деревянный брус. Берем инструмент одной рукой за ручку насадки, другой – дрели.

Ставим упор насадки на брус сбоку и включаем дрель. Лезвие пилы начинает рез, и вскоре брус оказывается перепиленным по всему сечению.
Также в держатель насадки можно установить напильник и обрабатывать металлические детали.

Ссылки для приобретения насадок

Так же смотрите, 5 полезных насадок для шуруповерта — https://sdelaysam-svoimirukami.ru/5299-5-poleznyh-nasadok-dlja-shurupoverta.html

Смотрите видео

Влияние вибрации электроинструмента

Держите руки здоровыми и продуктивными с помощью этих рекомендаций по безопасности

Во время работы воздействие вибрирующих инструментов может привести к онемению и покалыванию пальцев. Это явление, которое влияет на кровеносные сосуды, нервы, мышцы и суставы кисти, запястья и руки. Длительное воздействие механической вибрации может вызвать состояние, известное как феномен Рейно, который иногда называют «белыми пальцами» или «мертвыми пальцами».
Чаще всего это вызвано постоянным использованием ручных инструментов и оборудования, которое вибрирует. Инструменты, связанные с этим явлением, включают бензопилы, отбойные молотки, пилы по бетону, дрели и воздушные долота, и это лишь некоторые из них. Инструменты, которые вибрируют на низких частотах, часто вызывают больше повреждений, чем инструменты, работающие на более высоких частотах.

Феномен Рейно проявляется в основном в пальцах руки (-ей), сжимающей инструмент. Вибрация ограничивает кровоснабжение руки (рук) и пальцев, что, в зависимости от уровня вибрации и продолжительности воздействия, может способствовать травме.Холод или эмоциональный стресс часто являются способствующими факторами, но «мертвые пальцы» могут возникнуть и в теплую погоду. На самом деле, иногда я замечал это, когда использовал бензопилу или ехал на мотоцикле весной.

Травма, вызванная вибрацией, начинается со случайного онемения или потери цвета кончиков пальцев. По мере прогрессирования травмы в руке (руках) и пальцах появляется покалывание, и они становятся губчатыми. Если воздействие не устранено, более частые и стойкие симптомы начинают поражать большую площадь пальцев и приводят к снижению чувствительности и ловкости рук в руке (-ах) рабочего.

Хотя феномен Рейно не опасен для жизни, тяжелые случаи могут привести к потере трудоспособности, потребовать компенсацию и привести к тому, что работники будут вынуждены сменить место работы или прекратить работу. Поэтому важно, чтобы рабочие знали признаки и симптомы феномена Рейно, а также инструменты и оборудование на рабочем месте, которые могут его вызвать, чтобы можно было принять меры по ограничению воздействия. Типичные приступы возникают, когда человек замерз, эмоционально расстроен или при использовании инструментов или оборудования, которые вибрируют неоднократно или в течение длительных периодов времени. Симптомы обычно включают:

• Покалывание и легкая потеря чувствительности или онемение в пальцах
• Отбеливание пальцев
• Кожа синего цвета с ощущением холода и онемения
• Онемение, ощущение покалывания или жалящая боль в пальцах
• Цвет кожи изменяется с белого на синий в красный

Феномен Рейно может постепенно ухудшаться, если рабочий будет продолжать пользоваться инструментами или оборудованием, вызвавшими проблему. По мере усугубления расстройства приступы становятся сильнее и учащаются.Поэтому важно, чтобы работник распознавал признаки и симптомы и сообщал о них руководству, чтобы можно было принять меры для исправления или устранения проблемы.

Контроль вибрации

Несколько факторов увеличивают степень воздействия вибрации на сотрудников. Вот некоторые из факторов:

• Плохо спроектированные электроинструменты: даже новые инструменты могут подвергать сотрудников чрезмерной вибрации, если они не оснащены устройствами, которые гасят или защищают рабочих от вибраций.
• Плохое обслуживание инструмента: Инструменты, которые не обслуживаются должным образом, имеют тенденцию к износу или ослаблению деталей, что приводит к увеличению вибрации.
• Старые электроинструменты: старые инструменты не были оснащены устройствами для гашения вибрации, и многие из них имели изношенные или ослабленные детали.
• Холодные руки: попросите рабочих носить перчатки и держать руки в тепле при работе с вибрирующими инструментами.

Общие средства снижения вибрации

• Используйте инструменты хорошего качества с низким уровнем вибрации. Приобретите инструменты, в которых используются гасители вибрации или экраны, чтобы изолировать источник вибрации от работника.Многие бензопилы, отбойные молотки и другие инструменты теперь доступны с демпфирующими устройствами.
• Регулярно проверяйте и обслуживайте электроинструменты. Правильный осмотр инструмента — это больше, чем поиск поврежденного электрического шнура. Обучите рабочих или лиц, ответственных за проверку инструментов, тому, что искать. Выведите из эксплуатации неисправные или неправильно обслуживаемые инструменты до тех пор, пока они не будут отремонтированы или утилизированы надлежащим образом.
• Надевайте перчатки при работе с инструментами, которые вибрируют. Хорошая пара перчаток или перчаток со встроенной способностью гашения вибрации поглотит часть энергии, но они также могут снизить силу захвата на целых 20 процентов.
• Внедрить административный контроль для ограничения продолжительности воздействия. По возможности меняйте назначения сотрудников, чтобы один и тот же человек не всегда использовал бензопилу и / или отбойный молоток.
• Обеспечить обучение, чтобы рабочие понимали природу опасности, способы контроля или ограничения воздействия, а также признаки и симптомы воздействия. Скажите работникам, чтобы они сообщали о любых симптомах и оценивали инструмент и ситуацию.

Строительная промышленность не могла бы функционировать без электроинструментов, многие из которых действительно вибрируют. Однако факт остается фактом: если мы знаем и понимаем потенциальную опасность, мы можем контролировать или ограничивать воздействие и избегать травм. Практически каждая работа требует использования вибрирующих ручных инструментов, но обычно существует простое и недорогое решение, которое может снизить риск травмы.

Джордж Кеннеди, вице-президент NUCA по безопасности, базируется в Фэрфаксе, штат Вирджиния. NUCA — это Национальная ассоциация подрядчиков коммунального хозяйства — ведущая торговая ассоциация, работающая исключительно в сфере строительства инженерных сетей и земляных работ в США.

Связанные

Вибрационное сверление композитных материалов — Аэрокосмическое производство и дизайн

Не забывайте оценивать давление, рассматривая гидравлику как выбор для крепления заготовок.

Часть 3 из 3: В первой части серии «Автоматизация для начинающих» в январском-февральском выпуске журнала Aerospace Manufacturing and Design (AM&D) обсуждались робототехника и вспомогательные инструменты. Во второй части мартовского выпуска AM&D обсуждались транспортировка материалов и автоматизация при подаче деталей в ячейку и их извлечение после обработки, а также о том, как это может быть наиболее важным и трудным решением при проектировании автоматизированной ячейки.

Токарные центры традиционно имеют гидравлический привод с электрическим управлением, расположенный в шпинделе для поддержки различных функций автоматической фиксации обрабатываемой детали. Автоматическая фиксация на токарном станке может состоять из патрона, цанги, расширяющейся оправки или удерживаться между центрами.Важно отметить, что при удерживании деталей между центрами автоматике / роботу может потребоваться доступ к управлению пиноли задней бабки при загрузке и разгрузке.

Так как эта функция обычно должна быть добавлена ​​к большинству фрезерных станков, первым выбором является система питания для управления зажимом заготовки. Самыми популярными элементами управления оснасткой являются гидравлические, пневматические и вакуумные.

Две тиски, установленные на цапфе, показывают расположение воздушных форсунок для очистки деталей.

Hydraulic — хороший универсальный выбор для надежного удержания большинства деталей, но он может стоить дороже, чем альтернативы.

Пневматика обычно имеет более легкую нагрузку и обычно учитывается при попытке удержания мелких или хрупких деталей.

Пылесос, хотя и менее популярен, является хорошим выбором при работе с тонкими пластинами, когда он не зажимает внешнюю сторону заготовки. Он может предлагать несколько различных вариантов удержания на одной вакуумной пластине, что позволяет минимизировать настройку между несколькими работами или вообще не выполнять ее.

Вспомогательные процессы

Наблюдая за тем, как ваша система автоматизации автоматически загружает и выгружает детали с вашего станка, естественно задаться вопросом, как робот может сделать процесс еще более эффективным.

Очистка деталей

Очистка деталей может варьироваться от быстрой продувки и ополаскивания детали в ведре с водой до подачи готовой детали в многоступенчатую водную систему очистки для тщательной очистки.

Что касается продувки воздухом, то использование специальных профессиональных воздушных форсунок вместо частично гофрированного конца некоторых медных трубок значительно повышает эффективность процесса продувки воздухом. Сопла для продувки воздухом намного эффективнее по количеству используемого воздуха, что позволяет пропускать больше воздуха и улучшать очищающую способность.

Вы также захотите рассмотреть область удержания, метод удаления стружки и обратный слив охлаждающей жидкости, которая будет выдуваться из детали.

Маркировка детали

После того, как робот получит деталь, ее очень легко разместить в системе маркировки деталей. Это может быть штамповка, травление или даже лазерная маркировка. В некоторых отраслях промышленности, где требуется отслеживание детали, необходима маркировка и идентификация детали в процессе обработки.

Контроль после обработки

Как бы хорошо ни было видеть, как система автоматизации работает без присмотра в течение многих часов, система хороша ровно настолько, насколько хорош процесс обработки, который она поддерживает. Подобно предыдущим вспомогательным процессам, когда робот получает деталь, его очень легко загрузить для осмотра / проверки качества детали. Осмотр может заключаться в простом визуальном контроле рабочего и измерении детали с помощью штангенциркуля или микрометра, или деталь может быть помещена роботом в измерительное приспособление для проверки одного или двух важных размеров, или даже координатно-измерительная машина (КИМ) или комплекс. система технического зрения для более полного осмотра деталей.

Удаление заусенцев

Удаление заусенцев — это популярная операция последующей обработки, которую можно довольно эффективно выполнять с помощью робота.Нет ничего хуже, чем запускать систему, загруженную роботом, всю ночь, а на следующий день на стенде вручную очистить все детали от заусенцев. Хотя имеет смысл проделать небольшую дополнительную работу на станке, чтобы удалить как можно больше заусенцев, иногда требуется внешний процесс удаления заусенцев.

Маленькая пневматическая головка с твердосплавным бором очень эффективна для удаления острых углов и висящих заусенцев. Этот процесс удаления заусенцев можно выполнить с помощью робота, подносящего деталь к неподвижно установленной головке для удаления заусенцев.Или в некоторых случаях может иметь смысл зажать деталь и заставить робота поднести головку для удаления заусенцев к детали.

Гидравлика

При рассмотрении гидравлики первым делом нужно оценить давление. Обычно имеет смысл использовать минимально необходимое давление. Ответ на вопрос о том, какое давление использовать, зависит от типа гидравлической опоры, которую вы выбираете, и необходимого давления зажима.

На рынке имеется несколько тисков с гидравлическим приводом, которые обеспечивают полное давление зажима менее 1000 фунтов на квадратный дюйм.При использовании крепления небольшие поворотные зажимы регулярно используют давление от 2500 до 5000 фунтов на квадратный дюйм для достижения необходимых зажимных усилий.

При обработке тонких изделий, например пластин, следует использовать вакуумную опору.

Следующий вопрос — количество необходимых гидрораспределителей. У вас есть одна или две должности? В случае с приспособлением, это приспособление с одинарным, двойным или даже тройным перемещением? Каждое движение вашего приспособления или каждое рабочее положение потребует собственных гидравлических клапанов.

Пневматика

При рассмотрении пневматики традиционно система будет основана на стандартном диапазоне давления, применяемом на большинстве производственных предприятий. Регулятор воздуха, питающий клапаны зажима, используется для снижения этого стандартного давления воздуха по мере необходимости. Как и в случае с гидравликой, важно определить количество пневматических клапанов, необходимых для работы системы.

Существуют различные плюсы и минусы доступных защитных ограждений, используемых при внедрении автоматизированных систем.

Одно предостережение относительно пневматических тисков — на рынке есть несколько, требующие схожих зажимных усилий, как при использовании гидравлики, но обычно не ясно, что эти тиски достигают этой силы при более высоком, чем стандартное давление воздуха в цехе. Если требуется более высокое давление, необходима отдельная воздушная система с более высоким давлением для достижения такого давления зажима.

Для автоматической фиксации обрабатываемой детали на фрезерном станке можно выбрать тиски, патроны, цанги, расширительные оправки, вакуумные пластины и специальные приспособления.

Защитное ограждение

Защитное ограждение предотвращает несанкционированный доступ к быстродвижущимся компонентам в ячейке автоматизации и требуется для безопасности оператора. Т-образные алюминиевые профилированные элементы и компоненты панелей из поликарбоната являются популярным типом защитных ограждений.

Другой распространенный тип — панели из стального каркаса и проволочной сетки. Система экструдированного алюминия имеет тенденцию быть более гибкой, чем системы с проволочной сеткой, и может быть легко сконфигурирована для работы с множеством различных конструкций ячеек.Системы проволочной сетки, как правило, поставляются в виде готовых панелей и просты в установке.

Как и в случае с большинством компонентов, у каждого стиля защиты есть свои плюсы и минусы, и ваша конкретная система и требования диктуют лучший тип для вас.

Дизайн системы безопасности очень важен, так как он будет контролировать, насколько легко оператору работать с системой, в то же время защищая оператора от слишком близкого приближения к опасному оборудованию.

В системе автоматизации для токарного центра / токарного станка одна проблема заключается в том, что есть только одна дверь, которую оператор и робот будут использовать в разное время.Проще всего разместить робота прямо перед главной дверью станка, но это затруднит доступ оператора внутрь станка для смены инструментов и т. Д. При рассмотрении потенциальной системы автоматизации убедитесь, что учитывать эти проблемы.

Другой важной частью конструкции является то, как защита обеспечивает доступ оператора к панели управления станком. Очень легко поставить большую защиту вокруг всей машины, но это ограничит доступ оператора к органам управления. Как будут производиться зачеты? Существуют ли другие задачи, для которых необходимо использовать панель управления станком, для которых потребуется доступ во время работы системы?

Еще один вопрос, связанный с дизайном панели управления — легко ли она доступна для установщика? Нет ничего хуже, чем попросить человека выйти из охраняемой зоны и вручную открыть или закрыть автоматическое крепление во время настройки.

Существует несколько национальных и международных спецификаций безопасности, разработанных для этого типа защиты.Если вы не знакомы с этими стандартами безопасности, лучше всего доверить систему защиты и безопасности специалистам.

Вакуум

Защитные ограждения должны уравновешивать доступ робота и оператора.

При рассмотрении вакуума первый выбор — как его создать. Может ли вакуумный генератор Вентури средних размеров дать вам то, что вам нужно, или требуется полноценный отдельный вакуумный насос? Важное значение приобретает поток вакуумной системы. На идеально гладкой части, где есть хорошее уплотнение, как только создается вакуум, он обычно не протекает, поэтому нет потери удерживающей способности.Часто деталь бывает не идеально ровной или гладкой, и возникает некоторая потеря. В этом случае можно использовать насос большего размера, чтобы преодолеть утечку и поддерживать удерживающую способность. Всегда следует использовать датчик давления вакуума для подтверждения наличия полного вакуума и, в свою очередь, наличия полной удерживающей способности во время резки.

Конструкция зажима

Конструкция зажима и то, как он удерживает деталь, с учетом того, как автомат будет удерживать деталь, имеет решающее значение. Обычно желательно, чтобы рабочий зажим удерживал как можно большую часть детали, но также необходимо предусмотреть некоторые положения, позволяющие роботу захватывать деталь.Например, при использовании трехкулачкового патрона, похожий на вид трехкулачковый захват можно использовать в немного другой ориентации, что обычно позволяет удерживать деталь и зажимным приспособлением, и захватами одновременно. Однако при использовании таких приспособлений, как специальные приспособления или поворотные зажимы, которые работают, начиная с позиции, удаленной от детали, поворачиваясь на 90 ° или 180 ° в нужное положение, а затем зажимая деталь, обеспечивает полный доступ автоматизации для размещения деталь без помех от зажима.Возможно, потребуется сделать губки тисков с прорезями или выемками, чтобы оставить место для губок захвата.

Воздухоотводчик

Еще одним важным моментом в конструкции является метод автоматической очистки приспособления при снятии детали. Сюда могут входить сопла для воздуха и / или охлаждающей жидкости, направленные в ключевые места, которые будут очищать приспособление во время процесса загрузки / выгрузки. Некоторые пользователи могут подумать об использовании робота для очистки рабочей опоры с его способностью двигаться вокруг. Хотя это, безусловно, возможно и было сделано, обычно это делается в крайнем случае.Используя робота таким образом, вы увеличиваете время открытия двери, что увеличивает время такта. Стратегически расположенные форсунки, которые выполняют работу автоматически во время загрузки / выгрузки, не увеличивают время и являются хорошим первым выбором.

Methods Machine Tools Inc.

www.methodsmachine.com

Об авторе: Джон Люсьер — менеджер по автоматизации в компании Methods Machine Tools Inc., с ним можно связаться по телефону 978.443.5388 x5426 или jlucier @ methodsmachine.com.

Makita USA — Подробная информация о продукте -HR2641

Перфоратор Makita 1 ”AVT® (модель HR2641, с D-образной рукояткой) спроектирован с использованием антивибрационной технологии (AVT®), внутренней системы противовеса для значительно меньшей вибрации. HR2641 сочетает в себе производительность и мощность с меньшим уровнем вибрации в компактном размере и идеально подходит для ряда применений, включая бурение над головой.

Модель HR2641 оснащена двигателем на 8 Ампер, развивающим 2,9 Дж (2,1 фута).фунтов) энергии удара, чтобы справиться с самыми требовательными приложениями. Трехрежимный режим предлагает «только вращение», «удар с вращением» или «только скалывание» для нескольких применений. Режимы можно легко переключать с помощью утопленного переключателя функций молотка, который расположен под корпусом редуктора для повышения прочности. Эргономичная D-образная ручка с прорезиненной мягкой рукояткой обеспечивает повышенный комфорт оператора, а также выдвижной крюк для инструмента, который позволяет закрепить инструмент на шпильках, лестницах и поручнях, когда он не используется.

HR2641 разработан для широкого спектра применений, включая сверление с потолка в бетоне, дереве и металле, удаление плитки и многое другое. Он идеально подходит для различных профессий, включая каменщиков, сантехников, электриков, установщиков спринклерных систем, городских ремонтных бригад и генеральных подрядчиков, которым нужен лучший в своем классе перфоратор диаметром 1 дюйм.

Макс. Емкость (сверление бетона): 1 «

Вес в упаковке: 12. 13 фунтов.

Сравнение измерений акустической эмиссии и вибрации для мониторинга состояния морской буровой машины

Мартин Хеммер и Тор И. Вааг

Тип сообщения:

Полная статья

В этой статье исследуется применение гетеродифицированной акустической эмиссии (AE) по сравнению с более традиционными измерениями вибрации для мониторинга состояния (CM) морской буровой установки
, с особым акцентом на большом осевом коническом роликоподшипнике, поддерживающем вес бурильной колонны в верхнем приводе. Сосредоточение внимания на снижении затрат и времени безотказной работы в нефтегазовой отрасли мотивирует исследования улучшенных методов CM для обнаружения, идентификации и, в конечном итоге, прогнозирования.Тем не менее, отказ подшипников на станках этого типа в настоящее время является причиной значительной доли простоев в эксплуатации
буровых установок. В ходе эксперимента ранее использованный и замененный подшипник сравнивается с новым исправным подшипником с целью определения возможных индикаторов состояния
(CI) на основе измерений вибрации и AE. Среднеквадратичные значения AE (RMS) были определены как CI, которые больше соответствуют ожидаемому состоянию подшипников, чем измерения вибрации, а также меньше зависят от рабочей скорости.Измерения AE также показывают дополнительные возможности принудительной идентификации частоты по сравнению с измерениями вибрации. Описан конкретный вид отказа с повреждением концов ролика подшипника, который рассматривается вместе с результатами.

Контрольный номер публикации:

031

Ключевые слова представления:

подшипники

мониторинг состояния

вибрация

акустическая эмиссия

Морской буровой станок

Области темы подачи:

Компонентный уровень PHM

Управляемые данными методы обнаружения, диагностики и прогнозирования неисправностей

Промышленное применение

Перфоратор SDS Plus с 3-режимной D-образной рукояткой, 1-1 / 8 дюйма, с защитой пользователя от вибрации

Перфоратор Dh38PFY 1-1 / 8 «SDS Plus с технологией защиты пользователя от вибрации (UVP) предлагает конечному пользователю 3 режима работы. Он с легкостью удовлетворяет различные потребности на стройплощадке: от сверления, дробления и ударного сверления бетона, кирпича или камня. Он обеспечивает высочайшую скорость бурения с более высоким током, большей производительностью, большим рычагом переключения, двойной накладкой на боковые и спусковые ручки и улучшенную внутреннюю механику по сравнению с предыдущей моделью. Dh38PFY — идеальный инструмент для монтажа водопроводов и кабелепроводов, систем отопления, вентиляции и кондиционирования воздуха и борьбы с вредителями, электромонтажных, строительных и ремонтных работ и других приложений гражданского строительства.

Характеристики перфоратора SDS Plus

• Совместимость с Metabo HPT 308776 Приспособление для сбора пыли
• Щелкните, чтобы просмотреть приспособление для сбора пыли 115451M
• Покрывается годовой гарантией на инструмент Metabo HPT
• Те же инструменты, новое имя. Metabo HPT — это новая торговая марка компании Koki Holdings America, ранее входившей в состав Hitachi Group.
• С технологией защиты пользователя от вибрации (UVP) для уменьшения передачи вибрации на пользователя, потенциально снижая риск получения травмы, связанной с вибрацией, из-за длительного воздействия
• Повышенная долговечность достигается за счет использования оптимизированного ударного механизма, аналогичного более крупной линейке молотов Hitachi
• Более высокая скорость бурения достигается за счет сочетания мощного двигателя и оптимизированного ударного механизма
• 8-амперный двигатель, производящий 2.Энергия удара 5 футов / фунт для мощного удара при быстром сверлении
• 0-4,300 Частота удара при полной нагрузке обеспечивает ударное воздействие с применением силы
• Электронный регулятор скорости вращения обеспечивает скорость вращения инструмента без нагрузки от 0 до 1110 до 0–780 в обратном направлении
• 3 режима работы ; Только сверление, только ударное сверление и ударное сверление для гибкости в различных областях применения
• Увеличенный сбоку диск выбора режимов делает переход между режимами простым и эффективным даже в перчатках
• Положение регулировки угла доступно на диске выбора режима для изменения угла долота
• Установка бит одним нажатием позволяет быстро и легко заменять биты
• Задняя ручка D-образной формы для лучшего контроля над головой
• Боковая ручка с двойным формованием на 360 градусов для удобной работы и лучшего контроля
• Ограничитель глубины для постоянной глубины сверления
• Кнопочный реверсивный переключатель для легкого возврата битов
• Кнопка включения скорости для непрерывной работы, снижает утомляемость пользователя
• 6. 9 фунтов: легкий и компактный для лучшей маневренности
• D-образная ручка с эластомерным покрытием помогает поглощать вибрацию и обеспечивает надежный захват
• Загрузите карту инструментов Dh38PFY
• Подробнее о коммерческих инструментах Metabo HPT

Включает:

• Глубиномер (310331)
• Боковая ручка (325273)
• Пластиковый чемодан (370155)

Тест инструментов: аккумуляторная перфораторная дрель с пылеудалением

OSHA обновило правила допустимого воздействия кварцевой пыли, и, соответственно, производители инструментов разработали несколько методов, чтобы помочь работодателям соблюдать новые правила.Это имеет большое значение для строительства, потому что, когда кремнезем попадает в легкие, он не выходит наружу, а длительное воздействие может вызвать серьезные проблемы с легкими и почками. Кремнезем можно найти в асфальте, кирпиче, цементе, бетоне, гипсокартоне, растворе, растворе, каменном песке и плитке, которые являются обычными материалами на строительной площадке.
Самая распространенная задача, которую я выполняю как фрезеровщик, который может генерировать кварцевую пыль, — это сверление бетона, поэтому одним из наиболее часто используемых инструментов для нас являются перфораторы; Хотите верьте, хотите нет, но они могут производить изрядное количество кремнеземной пыли.Почти все производители теперь предлагают бортовые приспособления для отсасывания пыли для своих беспроводных версий этих инструментов. Поскольку сейчас существует так много вариантов, я попросил Tools протянуть руку и прислать мне беспроводные бесщеточные модели, которые рассчитаны на диаметр резания до 1 дюйма и работают с бортовым отсосом пыли, чтобы мы могли сделать голову к головному сравнению. Редко мне нужно резать бетон, но когда я это делаю, я ношу маску и использую нашу отрезную пилу Hilti со встроенной системой подачи воды.Когда дело доходит до бурения, в основном мне нужно просверлить отверстия на 1/4 дюйма для анкеров с раздельным приводом, чтобы прикрепить грязевик к бетонной плите. Я обычно просверливаю отверстия 1/2 дюйма или 5/8 дюйма для болтов Titen HD и редко отверстия 3/4 дюйма для стержня с эпоксидной резьбой.

Общие функции. Каждый из семи инструментов, поставляемых с инструментом для удаления пыли, прикрепляется к перфоратору. Он поставляется либо как часть комплекта, либо как дополнительный аксессуар. Это приспособление представляет собой небольшой пылесос, оснащенный фильтром HEPA, который включает всасывающую головку, установленную на направляющей.Сверло центрируется на всасывающей головке, и когда вы входите в бетон, всасывающая головка плотно прилегает к поверхности, собирая пыль, образующуюся во время сверления. Каждое из этих вложений имеет съемный фильтр, который можно открыть и очистить.
У каждой аккумуляторной дрели есть три режима: только сверление, только удар и комбинированный. Все они управляют вибрацией и содержат биты SDS +. Аккумулятор, прикрепленный к дрели, также питает пылесос. Все насадки для удаления пыли остаются включенными в течение нескольких секунд после того, как вы отпустите спусковой крючок.

Для эффективной работы пылеуловителя рекомендуется максимальная длина бура 6 дюймов. Это связано с тем, что если насадка проходит мимо всасывающей головки, пыль не собирается до тех пор, пока всасывающая головка не окажется на поверхности.

Все инструменты имеют ограничитель глубины. Батарейная платформа для всех из них составляет 18 В, за исключением DeWalt 20 В (номинал 18 В) и Hilti, который составляет 22 В (номинал 21,6 В). Самая выдающаяся особенность этих дрелей — то, насколько хорошо они все выполняют свою работу. Время работы варьируется, но все они сделали мой старый сетевой перфоратор устаревшим.
Ничего особенного, чтобы отличить каждую из этих моделей. Размер варьируется в зависимости от единиц; одни поставляются с коробкой для всех компонентов, другие — с сумкой; а некоторые включают пылесос в комплект. Все они отлично справились со своей задачей, за исключением Metabo HPT, который поставлялся с батареей 3 Ач (по сравнению с батареями 5 Ач, 6 Ач или 7 Ач в других наборах). Что касается продолжительности работы, инструмент не может работать так же хорошо, как инструменты с батареями на 6 или 7 Ач.

Время работы и спецификации. Каждый из этих инструментов поставляется с разными батареями Ач. Поэтому я просверлил старый эко-блок на строительной площадке, используя полностью заряженную батарею, пока она не разрядилась. Затем я разделил количество отверстий на Ач батареи, чтобы узнать, сколько Ач требуется для просверливания каждого отверстия; чем меньше Ач на отверстие, тем лучше. Я просверлил отверстия диаметром 1/2 дюйма и глубиной 6 дюймов с прикрепленным пылеуловителем. Для каждого инструмента я просверливал без остановки; ни один из инструментов не перегружен, хотя все они нагреваются.

Bosch GBh218V-26K24GDE просверленное 24.5 отверстий с батареей на 6,3 Ач, что составляет 0,25 Ач на одно отверстие. Фильтр HEPA на пылеуловителе имеет небольшое окошко, показывающее, насколько он заполнен. Максимальный диаметр долота, который будет использоваться этим инструментом, составляет 1 дюйм в бетоне. У сверла есть контроль отдачи, чтобы остановить сверло, когда оно заедает, например, если вы ударили арматурный стержень. В чемодан помещается дрель, две батареи и зарядное устройство, но не экстрактор.
Этот комплект от Bosch продается за 599 долларов В комплект входят бесщеточный перфоратор Bulldog 1 дюйм SDS-plus GBh28V-26 18V EC и два GBA18V63 CORE18V 18V 6.Аккумуляторы 3 Ач, приспособление для отсасывания пыли GDE18V-16 SDS-plus, быстрое зарядное устройство 18 В, дополнительная рукоятка, глубиномер и чемодан для переноски, который не подходит для приспособления для отсасывания пыли.

Технические характеристики: Скорость холостого хода: 0-890 об / мин
Частота удара: 0-4 350 ударов в минуту
Энергия удара: 1,9 фунт-фут.
Макс.разрядность бит: 1 дюйм SDS-Plus

DeWalt DCh332P2 с насадкой-экстрактором DWh403DH просверлил 14 отверстий на батарее 5 Ач, что дает 0,35 Ач на отверстие.Эта дрель компактна и хорошо справляется с вибрацией, а прозрачный HEPA-фильтр позволяет легко увидеть, насколько заполнен фильтр. Этот инструмент рассчитан на 1-дюймовую коронку в бетоне. Дрель входит в комплект, который помещается в пластиковый футляр. Инструмент, зарядное устройство и две батареи емкостью 5,0 Ач помещаются в чемодан. Пылеудаляющий аппарат отдельный и в корпус не помещается.

Комплект перфоратора DeWalt продается по цене 529 долларов. Приставка для пылеудаления стоит 169 долларов. Итого за эту установку 700 долларов. В комплект перфоратора входят два DCB205 5.Аккумуляторы 0 Ач, зарядное устройство DCB101, боковая ручка на 360 градусов, стержень для измерения глубины и выдвижной крюк для вспомогательного оборудования. Насадка для отсоса пыли включает блок и боковую ручку.

Технические характеристики: Скорость холостого хода: 0–1100 об / мин
Частота удара: 0–4600 ударов в минуту
Энергия удара: 2,1 Дж
Макс. Разрядность долота: 1 дюйм SDS-Plus

Milwaukee M18 Fuel 2712-22DE просверлил 16 отверстий на батарее емкостью 5,0 Ач, или 0,31 Ач на отверстие. Этот пылеуловитель является самым большим из всех и поэтому удерживает больше всего пыли.Максимальный размер отверстия в бетоне составляет 1 дюйм. Дрель, две батареи, пылеуловитель и зарядное устройство помещаются в большой пластиковый корпус. Невозможно заглянуть в фильтр и определить, насколько он заполнен. На рейке пылесоса есть линейка, которая может использоваться в качестве измерителя, хотя инструмент поставляется с отдельным измерителем глубины.
Набор продается за 599 долларов. Он включает перфоратор M18 FUEL 1-дюймовый SDS Plus, специальный пылеуловитель M18 Hammervac (2712-DE), зарядное устройство M18 и M12 (48-59-1812), два M18 Redlithium XC5.0 Батарейные блоки увеличенной емкости (48-11-1850), боковая ручка, футляр для переноски, HEPA-фильтр и стержень измерения глубины.

Технические характеристики: Скорость холостого хода: 0–1400 об / мин
Частота удара: 0–4900 ударов в минуту
Энергия удара: 1,7 фут-фунт.
Макс.разрядность бит: 1 дюйм SDS-Plus

Metabo HPT (ранее Hitachi Power Tools) Dh28DBLP4 + 402976 просверлил пять отверстий на батарее 3,0 Ач, или 0,6 Ач на одно отверстие. Это мало что говорит, потому что бурение проходило очень медленно.Это не аккумулятор, который должен поставляться с инструментом, предназначенным для сверления бетона. Пылеудаляющий аппарат имеет полупрозрачный отсек, показывающий, насколько он заполнен. Насадка-пылеуловитель больше, чем в среднем в этой группе, а направляющая находится на более короткой стороне. Максимальная способность прорезания отверстий в бетоне составляет 1 дюйм.
Я мог найти инструмент только в Интернете, поэтому 279 долларов (перфоратор, включая боковую рукоятку и ограничитель глубины) + 279 долларов (две батареи 6 Ач) + 59 долларов (зарядное устройство) + 115 долларов (насадка для пылеуловителя) = 732 доллара.Нет ни кейса, ни сумки.

Технические характеристики: Скорость холостого хода: 0–1050 об / мин
Частота удара: 0–3950 ударов в минуту
Энергия удара: 1,9 фут-фунт.
Макс.разрядность бит: 1 дюйм SDS-Plus

Makita XRH01ZVX просверлил 16 отверстий на батарее емкостью 5 Ач или 0,31 Ач на одно отверстие. Он поставляется без аккумуляторов и зарядного устройства, хотя и включает в себя пылеуловитель; онлайн есть предложения, которые включают батареи. Корпус HEPA-фильтра чистый, а максимальная способность прорезания отверстий составляет 1 дюйм в бетоне.Дрель и пылеуловитель поставляются с сумкой для хранения. Сверло имеет встроенную муфту для отключения шестерен при заедании сверла.
Несмотря на то, что Makita использует «синхронизацию последовательного удара», чтобы минимизировать перекрывающиеся удары долота, и утверждает, что это приводит к ускорению бурения на 50%, мы не заметили никакой разницы.
Комплект, который умещается в холщовой сумке, продается по цене 399 долларов. Добавьте две батареи емкостью 5 Ач (159 долларов) и зарядное устройство (90 долларов): общая стоимость составляет 650 долларов.

Технические характеристики: Скорость холостого хода: 0-950 об / мин
Частота удара: 0-4 700 ударов в минуту
Энергия удара: 2.4 Джоулей
Макс.разрядность бит: 1 дюйм SDS-Plus

Metabo KHA 18 LTX BL 24 просверлил 18 отверстий на батарее емкостью 7,0 Ач или 0,38 Ач на одно отверстие. Дрель, два аккумулятора, зарядное устройство и пылеуловитель поместятся в пластиковый корпус. В пылеуловителе есть прозрачный ящик для фильтра. Он поставляется с «быстрой заменой сверлильного патрона для работы с SDS + или сверлами с прямым хвостовиком».
Комплект с инструментом, вакуумом, двумя батареями 5,2 Ач, зарядным устройством и чемоданом 599 долл. США

Технические характеристики: Скорость холостого хода: 0–1200 об / мин
Частота удара: 0–4500 ударов в минуту
Энергия удара: 2.2 Джоуля
Макс.разрядность бит: 1 дюйм SDS-Plus

Hilti TE6-A22 + TE DRS 6 -AT1-BA просверлил 31 отверстие в батарее 5,2 Ач или 0,17 Ач на одно отверстие. Этот инструмент утомил меня, потому что продолжал работать. Дрель, две батареи, зарядное устройство и пылеуловитель помещаются в сумку для переноски. Картридж фильтра для Hilti непрозрачный, поэтому невозможно сказать, насколько он заполнен. При сверлении отверстий диаметром 1/4 дюйма для анкеров с раздельным приводом я заметил, что удаление пыли прекращало работу после меньшего количества отверстий, чем при использовании других инструментов.Это потому, что картридж меньше, поэтому мне приходилось его опорожнять чаще. Комплект
Hilti: 849 долларов США Включает: перфоратор, две батареи 22 В 5,2 Ач, приспособление для удаления пыли, зарядное устройство, бит 1/4 дюйма на 6 дюймов, бит 3/8 дюйма на 6 дюймов, Насадка размером 1/2 на 6 дюймов, пять картриджей для фильтров и сумка для переноски.

Технические характеристики: Скорость холостого хода: 0–1050 об / мин
Частота удара: 0–5100 ударов в минуту
Энергия удара: 1,8 фут-фунт.
Макс.размер долота: 1 дюйм SDS-Plus

Удаление пыли .Я взял патрон фильтра, выбил всю пыль и взвесил; Затем я просверлил 10 отверстий диаметром 1/4 дюйма с отверстиями того же размера, а затем взвесил картридж с пылью, которая в нем была.

Metabo собрал больше всего пыли на отверстие, а Milwaukee — меньше всего.
Так какой же вариант лучше? У нас было два фундамента, которые нужно было построить с помощью этих инструментов, поэтому мы пробурили много раздельных приводов.Мы были поражены их мощью. Я ни разу не пожалел, что у меня была проводная модель. Я бы сказал, что лучший вариант — купить инструмент, для которого у вас уже много батареек. За исключением Metabo HPT, все они отлично показали себя на практике. Metabo HPT был очень медленным, я думаю, из-за меньшего количества ударов в минуту (уд ​​/ мин) по сравнению с другими сверлами, но он очень хорошо показал себя со стороны извлечения, отчасти из-за наконечника.

Когда дело доходит до аккумуляторных инструментов, я советую покупать продукцию той марки, которая вам нужна, и которую вы используете чаще всего.Для меня это аккумуляторная линейная пила Makita, поэтому я бы построил ее на основе Makita. Нашему электрику нравятся его сверла Milwaukee Fuel, и он создал свои инструменты на их основе. Наш сантехник любит DeWalt за его FlexVolt 60v, поэтому он построил его вокруг этого.

Все эти перфораторы отлично справляются со своей задачей. Если вам нужно использовать эти инструменты, я бы порекомендовал Hilti. Он дороже, но это рабочая лошадка. Единственное, что меня не волновало, так это то, что мне казалось, что фильтр нужно опорожнять чаще.На втором месте — Bosch и Metabo. Они кажутся прочными и очень быстрыми. Мне нравится, что оба инструмента идут в комплекте с чемоданом, хотя только кейсы от Metabo и Milwaukee подходят для пылеуловителя вместе с инструментом, аккумулятором и зарядным устройством. Остальные инструменты — отличные инструменты. У нас много аккумуляторов Makita, поэтому я буду использовать их чаще всего.

404 — Не найдено — Hilti USA

404 — Не найдено — Hilti USA

Перейти к основному содержанию

Страница, к которой вы пытаетесь получить доступ, не существует

Это может быть потому, что

• Страница удалена.
  Если вы использовали закладку, рекомендуем обновить ссылку.
• Также возможно, что в ссылке есть опечатка.

Пожалуйста, попробуйте следующие варианты

• Используйте наш поиск, чтобы найти то, что вы искали.
• Используйте нашу главную навигацию для доступа к информации о наших продуктах и ​​услугах.
• Начните просматривать нашу домашнюю страницу.

Нужна помощь? Свяжитесь с нами

Зарегистрируйтесь здесь

Выполняйте работу быстрее онлайн.
Воспользуйтесь всеми преимуществами использования веб-сайта Hilti.

Зарегистрироваться сейчас

Не можете войти в систему или забыли пароль?

Пожалуйста, введите свой адрес электронной почты ниже. Вы получите инструкции по созданию нового пароля.

Нужна помощь? Свяжитесь с нами

Зарегистрируйтесь здесь

Выполняйте работу быстрее онлайн.
