Тротуарная плитка — вибролитая или вибропрессованная?

Выбор тротуарной плитки: вибропрессованная или вибролитая?

Задумываясь о мощении своего загородного участка, мы сталкиваемся с проблемой выбора между тротуарной плиткой, изготовленной по технологии вибролитья или изготовленной методом вибропрессования. Действительно, на сегодняшний день строительные базы и магазины предлагают широкий спектр вибролитого и вибропрессованного камня.

Настоящая статья призвана помочь разобраться в особенностях того и другого продукта и помочь сделать правильный выбор во благо долговечности уложенного покрытия.

Способы производства тротуарной плитки

Метод вибролитья

Технология изготовления тротуарной плитки методом вибролитья является полностью ручным методом производства и осуществляется, как правило, в кустарных условиях.

Бетонная смесь загружается в пластиковые многоразовые формы, имеющие тенденцию к быстрому износу, и уплотняется на вибростоле. Далее формы с изделиями переносят на стеллажи на хранение. При этом, условия для набора прочности бетона не контролируются, производительность такого метода производства крайне низкая. Кроме того, полученная вибролитая плитка имеет сильные отклонения по высоте, что затрудняет укладку камня в дальнейшем.

Метод вибропрессования

Процесс производства тротуарной плитки методом вибропрессования является полностью автоматизированным. На первом этапе бетонная смесь загружается в специальную матрицу — пресс-форму, плотно прилегающую к поддону, который находится на вибростоле. На следующем этапе смесь уплотняется под воздействием давления и вибрации.

Продолжительность вибрации контролируется с помощью специальных датчиков и происходит до максимального уплотнения бетонной смеси и требуемой высоты изделий на всём технологическом поддоне. Далее проводится немедленная распалубка изделий и автоматическая передача поддонов с продукцией в специальные камеры тепло-влажностной обработки с требуемыми параметрами влажности и температуры для достижения необходимой прочности бетона. Таким образом, производительность подобной линии может доходить до 5000 кв.м/сут.

Качество готового продукта

Метод вибролитья

Вибролитая тротуарная плитка вследствие высокого содержания воды в бетонной смеси имеет высокую пористость и, следовательно, низкую плотность и долговечность. В зимний период эксплуатации вследствие частых перепадов температур, что особенно актуально для условий климатического типа Северо-Западного региона, в имеющиеся поры и капилляры попадает вода и своим расклинивающим действием разрушает структуру бетона. Поверхность вибролитой плитки гладкая, глянцевая, что отрицательно сказывается на межсезонной эксплуатации – образовании наледи на покрытии — в зимнее время поверхность вибролитой плитки может напоминать каток.

По многолетним наблюдениям отмечено, что вибролитая плитка служит не более 2 сезонов без видимых признаков разрушения.

Метод вибропрессования

Вибропрессованная тротуарная плитка производится при строгом соблюдении требований по водо-цементному соотношению. Тщательный подбор рецептуры с обязательным применением крупного и мелкого заполнителей (щебня и песка различных фракций) в строго определенной пропорции обеспечивают плотную упаковку заполнителей при послойном уплотнении бетонной смеси. Вибропрессованная плитка имеет высокие показатели по прочности на сжатие, морозостойкости (не менее 200 циклов в солевом растворе) и низкое водопоглощение – основные критерии качества и долговечности. Кроме того, лицевой слой вибропрессованной плитки в силу технологических особенностей производства имеет шероховатую поверхность, что в свою очередь, обеспечивает противоскользящий эффект в период зимней эксплуатации.

В обязательном порядке образцы тротуарного камня периодически проходят строгий инспекционный контроль качества в независимых аккредитованных испытательных центрах. Следует отметить, что при любом крупном производстве есть своя собственная аттестованная лаборатория, которая на регулярной основе проводит входной контроль качества поступающих материалов, операционный и приемочный контроль готовой продукции. На вибропрессованную плитку предоставляется гарантия ГОСТ не менее 3 лет при условии правил хранения, монтажа и эксплуатации уложенного покрытия.

Разнообразие форм и цветовой гаммы тротуарной плитки

Метод вибролитья

Считается, что вибролитая тротуарная плитка более привлекательна для покупателя за счет многообразия форм и расцветок в полном прокрасе. При предельно допустимой дозировке красителя цветная вибролитая плитка получается более тусклой вследствие высокого водо-цементного отношения при производстве. Поэтому производители добавляют больше пигмента для достижения более ярких и сочных оттенков. Однако, мало кто знает, что высокие дозировки красящего пигмента отрицательно сказываются на прочности готового изделия.

Метод вибропрессования

В технологии вибропрессования применяется высококачественный гранулированный пигмент, который обладает высокой светостойкостью, абсолютно не выгорает, может использоваться в низких дозировках, при этом получается яркий красивый продукт.  Также, следует отметить, что на сегодняшний день производители вибропрессованной тротуарной плитки имеют в своем арсенале обширный парк пресс-форм, в том числе мультиформат, что особенно удобно при мощении пешеходных зон и загородных участков. Особой популярностью в этом случае пользуется тротуарная плитка, изготовленная по технологии ColorMix и StoneMix. При методе вибролитья невозможно получить подобный высококачественный продукт.

Репутация производителя и ответственность за качество продукции

Выбирая тротуарную плитку, следует уделить внимание и репутации производителя, его многолетнему опыту производства, имеющемуся оборудованию, наличию сертификатов соответствия и протоколов испытаний от независимых лабораторий (испытательные центры строительных материалов, Органы сертификации строительных материалов,  дорожно-строительные организации).

Качественный тротуарный камень можно произвести только с использованием современного высокотехнологичного оборудования, выпущенного в регионах со схожими климатическими условиями, так как требования к тротуарной плитке в этих регионах будут полностью отвечать местным (высокая влажность, агрессивные осадки, перепады температур и т. д.).


Надеемся, что с по итогу прочтения статьи у Вас не осталось сомнений по выбору качественной тротуарной плитки,  учитывая тот факт, что плитка укладывается на длительный срок и должна радовать Вас долгие годы!

Вибропресс или вибролитье



Какая бывает плитка?

В настоящее время, для легкости понимания, вся выпускаемая плитка делится по способу производства на:

Вибролитье – процесс заключается в том, что специально подготовленная смесь в формах, распределяется самостоятельно под весом собственных компонентов. После этого отправляется на стеллажи и в конечном счете, после определенного времени осуществляется её окончательная распалубка.

Вибропрессование – полностью автоматизированный процесс, при котором смесь формуется при помощи вибрации и пресса. После этого осуществляются распалубка и выдержка необходимое время в специальных камерах.

Основные отличия вибропрессованного типа плитки от вибролитого.









Вибропрессованная плитка Вибролитая плитка
Максимальная автоматизация и высокая производительность. Выпуск значительных по объему партий. Низкая стоимость плитки. Производство со значительной долей ручного труда. Выпуск достаточно небольших по объему партий. Более высокая стоимость плитки.
Каждый элемент строго соответствует остальным по геометрическим параметрам. Возможность быстрой и легкой укладки. Отдельные элементы плитки имеют различия геометрических параметров, часто по высоте. Это замедляет скорость укладки из-за необходимости тщательной подгонки каждой плитки.
Длительный срок эксплуатации. В производственном процессе используются смеси с небольшим содержанием воды, что в сочетании с повышенным давлением и вибрацией исключает появление капиллярных каналов и сводит влагопоглощение к минимуму. Непродолжительный срок эксплуатации. В производственном цикле используют смеси с большим содержанием воды. В процессе испарения избыточной влаги, а также при отхождении пузырьков воздуха. Возникают капиллярные каналы. Избыток поглощенной ими воды, при замерзании быстро разрушает плитку.
Высокая прочность. Сочетание вибрации и высокого давления создают однородную структуру с минимумом пор и капилляров с повышенной стойкостью не только к перепадам температуры, но и механическим нагрузкам. Низкая прочность. Особенности производства приводят к образованию «слоистой» плитки с более устойчивым верхним слоем и менее прочным — нижним. Нередким является отделение слоев друг от друга при механических нагрузках.
Высокое качество.  За счет полной автоматизации все этапы: от дозирования компонентов до уровня вибрации и степени давления контролируются компьютером. Образцы из каждой без исключения партии проходят лабораторный контроль качества. Низкое качество. Значительное влияние человеческого фактора, что сказывается еще на этапе приготовления смеси. Отсутствие четкого технологического процесса. Контроль качества исключительно визуальный так как четкие критерии оценки продукции попросту отсутствуют. Нередки изменения рецептуры для удешевления, что негативно сказывается на и без того невысоком качестве.
Шероховатая поверхность.  Обеспечивает постоянное качественное сцепление обуви даже в условиях обледенения. Гладкая поверхность. Даже будучи просто мокрой такая плитка становится скользкой, а при обледенении падения на ней очень частые.
Возможен ремонт. Прочность плитки позволяет укладывать её на щебневую подушку, что обеспечивает возможность демонтажа и замены только изношенных элементов. Не подлежит ремонту. Совокупность характеристик обязывает укладывать плитку исключительно на бетон, что делает невозможным частичную замену разрушенных элементов.

Ниже представлена таблица сравнения различных материалов для обустройства придомовых территорий, дорожек, уличных тротуаров.







Качественная тротуарная плитка (вибропрессованная). Натуральный природный камень – брусчатка. Низкосортная плитка (вибролитая).

В производственном цикле используются исключительно качественные компоненты, что связано с автоматизацией производства и непрерывным контролем качества материалов и конечного продукта самой производственной линией.


(Компьютеризированное оборудование просто не работает с некачественными материалами). Поэтому выделений вредных веществ, даже в экстремальных условиях не происходит.

Является природным продуктом и поэтому экологически чистая, не оказывает негативного влияния на окружающую среду и микроклимат города. Не выделяются в окружающее пространства вредные вещества, даже в сильную жару и ли дождь. В процессе производства, в основном с целью снижения производственных затрат и увеличения прибылей, используются материалы самого низкого качества, кроме этого технология производства может часто сознательно или неосознанно нарушаться
Высочайшее качество продукции предопределяет её отличные эксплуатационные свойства. Такая качественная продукция появилась не очень давно, однако данные проверок качества, имеющийся опыт эксплуатации и расчетные величины позволяют прогнозировать срок эксплуатации соотносимый с брусчаткой. Максимальная долговечность брусчатки, особенно при правильном её мощении. Может исчисляться многими десятками лет и даже веками. Минимальный уровень качества является причиной недолговечности продукции и даже в сравнительно благоприятных условиях эксплуатации такая плитка редко переживает несколько сезонов.
Цвета спокойные, неяркие, ближе к природным. Вся масса плитки прокрашивается полностью. Качественный краситель не вымывается даже после многих сезонов. В отличие от природной брусчатки есть возможность получения любых цветов и оттенков. Стандартная конфигурация и цветовая гамма естественных природных оттенков, которые не блекнут со временем. Конфигурация может быть любой. Цвета могут быть самые разные, какие хочет заказчик. Для низкокачественной продукции характерны изначально яркие цвета (из-за особенностей производства с максимально колорированным верхним слоем, причем для прокраски берется дешевый пигмент, которого добавлять нужно больше и не прокрашенным основным), которые в течении одного – двух сезонов блекнут и нередко полностью вымываются.
Тротуарная плитка по своим свойствам и характеристикам отлично переносит даже значительные нагрузки давлением, вибрацией и другими факторами. Это возможно за счет качества материалов и возможности добавления дополнительных компонентов при необходимости для достижения определенных значений некоторых характеристик. Отлично переносит экстремальные погодные условия, в том числе и резкие перепады температур за короткий промежуток времени. По переносимости нагрузок к брусчатке нет претензий, как и к температурным перепадам, а также вибрациям. В этом отношении брусчатка и качественная (вибропрессованная) тротуарная плитка практически равны. Даже средние по интенсивности нагрузки, а при неблагоприятных условиях и минимальные нагрузки вызывают быстрое разрушение вибролитой плитки. К тому же такая низкокачественная плитка сама приходит в негодность сравнительно быстро в результате климатических факторов.
На настоящий момент представлена на рынке минимально – от 2 до 9%. Если сравнивать по качеству и стоимости, то лучшего варианта просто не найти. Тротуарная вибропрессованная плитка приближается по всем характеристикам к натуральной брусчатке, при этом стоя в разы дешевле последней. Если сравнивать с вибролитой продукцией, то разница в качестве громадная, а цена выше не столь критично. Брусчатка из натурального камня представлена на рынке очень скудно и в основном позиционируется, как продукт максимального качества и очень высокой стоимости. К сожалению, премиум категория товаров большинству потенциальных клиентов попросту недоступна. На рынке эта категория плитки представлена с колоссальным перевесом относительно других вариантов. По некоторым данным на рынке этот вариант предлагается в 90-97% случаев. Основной фактор привлечения клиентов – это мизерная цена такой продукции. Все вышеперечисленное указывает только на то, что купив такую тротуарную плитку, вы практически гарантированно, выбросите собственные деньги на ветер.





Тротуарная плитка вибролитая и вибропрессованная от компании «КАРУС+»

Вибролитая тротуарная плитка или вибропрессованная– какую стоит выбрать для своего участка?

Для мощения пешеходных дорожек и площадей, парковочных площадок и игровых, спортивных зон вместо асфальта часто используют вибропрессованную или вибролитую плитку. Изготовленная из цемента с упрочняющими, красящими и другими добавками, онаотличается простотой монтажа и его оперативностью, долговечной службой и эстетичным внешним видом. При этом несведущему покупателю порой сложно определиться с выбором продукции. Дело в том, что разница между вибролитой и вибропрессованной плиткой не очевидна, и при условии качественного исполнения оба варианта достаточно прочны и надежны. Тем не менее, различия между их характеристиками есть.

Марки

Вибролитая

Вибропрессованная

Прочность

М200-М300

M300-M500

Морозостойкость

Заявляемая F150-F200, по факту – F200

F250

Водопоглощение

5%

5%



Изготавливаемая методом литья продукция более доступна по цене, но имеет не такие высокие показатели износостойкости и долговечности. Она хороша для мощения малонагружаемых дорожек и площадок. Не рекомендуется применять ее для парковок и других объектов, где нагрузка на твердое покрытие велика.

Вибропрессованная плитка обычно дороже литой, но за счет способа производства она имеет минимальное содержание воды, то есть более прочна и устойчива к влажности. К достоинствам этих изделий можно отнести шершавую поверхность, которая улучшает антискользящие свойства, а  также более четкую геометрию.

Подбирайте лучшее вместе с «Карус+»!

Отличия вибролитой плитки от вибропрессованной таковы: она более гладкая и за счет меньшей автоматизации рабочего процесса может иметь менее четкие формы, кроме того, без прессования из смеси не удаляется вся вода, которая в итоге может привести к повреждениям.

Мы расскажем, как оценить прочность покупаемых изделий и обеспечить себе покупку самого качественного материала для благоустройства.

  • При постукивании исходящий звук должен быть звонким, а глухой свидетельствует о нарушении технологии изготовления.
  • На изломах не должно быть никаких трещин и сколов, пустот.
  • Если вы заметили на поверхности желтоватые пятна, это могут быть включения в цементную смесь глины, которая отрицательно влияет на эксплуатационные показатели.

Минимальная толщина вибролитой и вибропрессованной тротуарной плитки, используемой для укладки на малонагружаемых зонах, согласно ГОСТу 17608-2017, составляет 30 мм, для высоконагруженных площадок  – 50 мм.

‘Вибропрессованная и вибролитая тротуарная плитка’

Характерные отличия в производстве вибропресованной и вибролитой тротуарной плитки.

Тротуарная плитка прекрасный материал для быстрого и качественного создания дорожек, тротуаров и площадей. При укладке тротуарной плитки не требуется растворосмесители и привлечения крупной строительной техники, достаточно простых инструментов и усилий нескольких рабочих. Плитка широко применяется в детских садах, магазинах, во дворах жилых домов, государственных учреждениях и площадях городов.

Также существует и большое количество тротуарной плитки различающейся по размеру, толщине, цвету. Но способов их производства плиток всего два – это вибропрессованые и вибролитые. Между этими видами плитки разница довольно значительная. Основные отличия данных видов тротуарных плиток заключается в прочности материала, внешних характеристиках и качестве изготовляемой продукции.

Производство, характеристики и применение вибропрессованых и тротуарных плиток.

Вибропрессованая плитка

Вибропрессованая тротуарная плитка, изготавливается в пресс-формах, в которые заливается бетонный раствор. После пресс-формы ставят на станину, которая постоянно вибрирует. Затем на бетонный раствор начинает постепенно, сверху вниз, давить обратная деталь пресс-формы (пуансон, она идеально входит в нее, как ручка в колпачок) которая также вибрирует. Процесс давления пуансоном на раствор длится довольно продолжительное время, до тех пор, пока он не уплотнится. В конце детали пресс-формы поднимаются, а на станине остается готовое изделие. Характеристики тротуарной плитки – бетонный раствор, применяемый в производстве, содержит низкое соотношение воды и цемента. И поэтому цемент расходуется меньше, в связи, с чем прочность его увеличивается. Плитка, изготовленная путем вибропрессования — имеет четкие грани, так как одно изделие производится в одной пресс-форме. Применяют данный вид тротуарных плиток в местах скопления людей, на остановках, автомобильных дорогах, потому что она имеет шершавую поверхность и этим становится более удобной для мощения.

Вибролитая плитка

Вибролитая тротуарная плитка имеет несколько другую технологию изготовления. В этом производстве бетонный раствор наливается не пресс-форму, а в пластиковую форму. Устанавливают формы на вибрирующую поверхность, на производстве этой функцией оснащают столы. После полной утрамбовки в формочке раствора, ее снимают со стола, и переставляют в теплое, сухое место. По истечении около полсуток изделие считается готовым. Характеристики этого вида изготовления – поверхность плиток имеет гладкую поверхность и красивые оттенки цветов. При производстве можно получить большую разновидность плитки, при этом не понести больших затрат. Морозостойкость изделия низка, поэтому придется прибегнуть к добавлению различных модификаторов, которые увеличивают стоимость продукции. Используют ее для мест, где износ ее наименьший, например, в частном дворе.

Тротуарная плитка: вибролитая или вибропрессованная?

Создавая покрытие на своем участке, большинство людей сегодня выбирают тротуарную плитку. Это объясняется ее высокими эксплуатационными характеристиками и не завышенной ценой. Изготавливается она двумя способами: литьем и прессованием. Сегодня тротуарная плитка вибропрессованная в Краснодаре и других регионах с перепадом температур пользуется большим спросом. Она лучше выдерживает сильные морозы и обладает насыщенным цветом, который не ухудшает под воздействием погодных условий.

Особенности тротуарной плитки

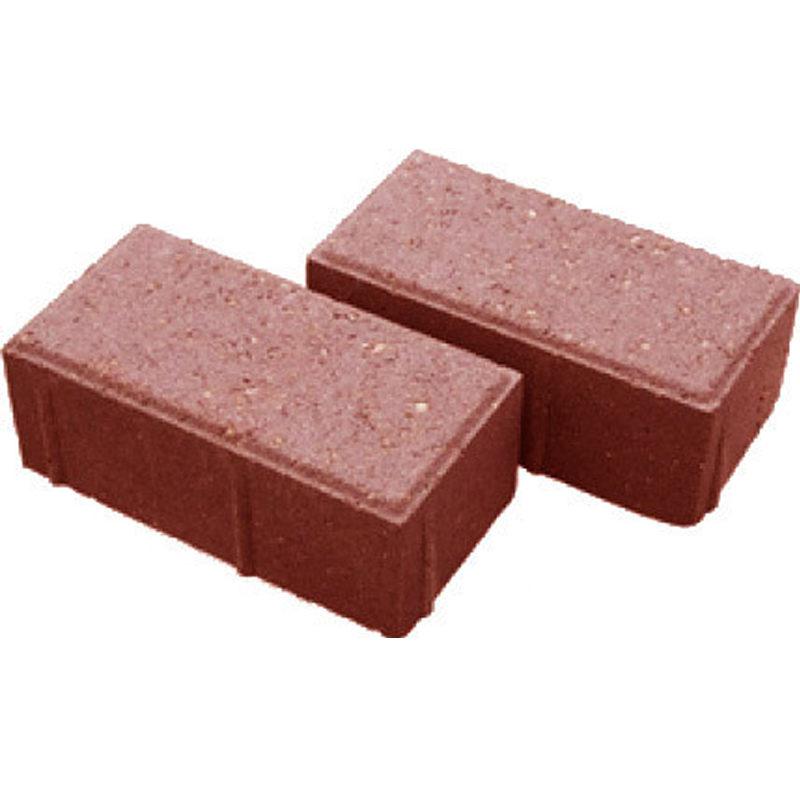

Вибропрессованная плитка делается из полусухой смеси бетона с помощью специального пресса. Это полностью автоматизированный процесс. Вибролитая плитка выполняется же преимущественно вручную, что несколько снижает ее качество. По своим характеристикам вибропрессованная плитка отличается:

  • шероховатостью, благодаря которой отсутствует эффект скольжения;
  • большой прочностью и устойчивостью к холодам;
  • яркими и насыщенными цветами;
  • все плитки абсолютно идентичны друг другу.

По своим показателям вибролитая тротуарная плитка несколько отличается от предыдущей. Она скользкая и гладкая, разнообразная по форме, первоначально яркая и неоднородная по своей структуре. Так, ее верхний слой более устойчив к атмосферным явлениям, чем нижний.

В зависимости от требований, выдвигаемых к материалу, выбирают и тип плитки. Для нестабильных погодных условий и высокой нагрузки на поверхность лучше остановиться на вибропрессованной плитке. Она более долговечна, дешевле по стоимости и в случае необходимости поддается ремонту.

Если же важнее эстетичная сторона покрытия, то стоит выбрать литую плитку. Она более разнообразна по своей форме и цветам и позволяет создавать различные узоры. Однако ее укладка займет больше времени, потому что плитки могут отличаться между собой по размеру. Также эту плитку нельзя отремонтировать и в случае сколов ее придется полностью заменить новой.

низкая цена и отличное качество от завода-производителя «Арсенал Проектирование»

Для облицовки садовых дорожек, территорий перед частными домами или загородными коттеджами, беседками, гаражами часто используется квадратная тротуарная плитка (вибролитая). Она существует в большом разнообразии расцветок и форм, поэтому принимает активное участие в ландшафтном дизайне. С ее помощью можно создавать оригинальные тропинки, которые украсят и преобразят участок.

Вы можете заказать плитку в любом цвете:


Стоимость вибролитой тротуарной плитки

Цена вибролитой плитки – еще одно преимущество этого материала. Благодаря простому процессу производства и минимальному количеству времени, она доступна большинству покупателей. Это самый быстрый, простой и недорогой способ благоустроить участок.

Вибролитая тротуарная плитка: технология производства и особенности

Принцип изготовления тротуарной плитки вибролитьем прост. Бетонная смесь заливается в пластиковую или резиновую форму, устанавливается на вибростол и утрамбовывается. Технология заключается в длительном воздействии вибрации. В итоге, бетонная масса уплотняется, из нее выходит лишний воздух. Получается материал с идеально ровной, гладкой поверхностью. После полной утрамбовки смеси ее не вынимают с формы сразу – она должна 12-15 часов постоять в теплом месте.

По внешнему виду и качеству плитка почти не уступает натуральному камню. В ее составе:

  • отсев, щебень;
  • песок;
  • пластификаторы;
  • цемент;
  • красители.

Важно выбирать сырье хорошего качества. В составе щебня или отсева не допускаются пустоты или известь. Иначе, в процессе производства тротуарной плитки по технологии вибролитье в бетонной смеси могут образоваться воздушные пузыри, которые приведут к снижению показателей прочности.

Песок лучше выбирать крупнозернистый, цемент – без дополнительных добавок, класса М500 и выше. Если соблюдать эти требования, материал получится качественным.

Готовая вибро плитка тротуарная производства методом вибролитья выбивается из форм вручную и укладывается в поддоны. Этот материал имеет множество достоинств:

  • Стойкая текстура. Цвет изделия сохранится надолго – даже через 5-10 лет вам не придется беспокоиться об обновлении покрытия.
  • Возможность выбора матового или полированного материала, в зависимости от индивидуальных пожеланий и эстетических задач.
  • Устойчивость к прямым солнечным лучам. В отличие от асфальта, такая плитка не размягчается на солнце. Она не выделяет токсичные вещества, которые могут навредить здоровью человека и окружающей среде, не распространяет неприятный запах.
  • Богатство расцветок. Можно выбрать материал любого оттенка – как практичного коричневого или красного, так и оригинального желтого либо зеленого.
  • Разнообразие форм. Самые распространенные – «клевер» с закругленными краями, «волна», «кирпич», «ромб», «мозаика».

При укладке важно соблюдать условие – все плитки должны быстро и легко собираться в одно целое. Допускаются небольшие погрешности в геометрических размерах, но материал со значительными отклонениями считается бракованным и не используется.

Компания «Арсенал Проектирование» предлагает купить вибролитую тротуарную плитку собственного производства. Ознакомиться с расцветками, размерами и ценами можно в нашем каталоге.

Вибропрессование


Бетонная смесь укладывается в пресс-форму (матрицу), которая стоит на станине. Станина непрерывно вибрирует. На смесь сверху начинает давить пуансон (деталь обратная матрице, идеально точно входящая в неё, как поршень в цилиндр) и давит до полного уплотнения смеси. Пуансон тоже непрерывно вибрирует. После этого матрица и пуансон поднимаются, а на поддоне остается готовое изделие. Метод высокопроизводителен и допускает высокую степень автоматизации в производстве тротуарной плитки.


Благодаря такому виду производства появилась возможность делать не только вибропрессованную тротуарную плитку какого-либо одного цвета, а производить изделия с использованием нескольких цветов специальных красителей. Такая технология производства тротуарной плитки называется колор микс.


Большим спросом в строительной сфере пользуется вибропрессованная тротуарная плитка. Такую плитку можно считать искусственным камнем, который ни по эксплуатационным характеристикам, ни по внешнему виду не уступает природному материалу. Процесс производства происходит по особой технологии с использованием специального оборудования. Возможно изготовление плитки различной геометрической формы, размера и цвета. Благодаря этому вибропрессованную плитку можно считать строительным материалом нового поколения. Она идеально подходит для мощения площадок, подвергающихся высоким нагрузкам и различным физическим воздействиям. Также этот материал прекрасно выдерживает влияние низких и высоких температур, устойчив к воздействию различных химических веществ. Процесс укладки и демонтажа плитки достаточно прост, а ее дальнейшая эксплуатация не потребует особого ухода. Производство вибропрессованной бетонной брусчатки практически полностью автоматизировано, что позволяет выпускать большие объемы продукции в краткие сроки. Выбор этой плитки – идеальное решение для благоустройства территорий, где необходимо долговечное, практичное и эстетичное покрытие.


Дорожки из брусчатки в ландшафтном дизайне смотрятся очень гармонично и позволяют свободно перемещаться по участку. Наиболее популярны два вида тротуарной плитки: вибропрессованная и вибролитая. Они имеют серьезные отличия. И только Вам выбирать наиболее подходящий вариант. А для этого надо оценить их основные отличия.


Главное отличие – это технология изготовления, которая и формируют эксплуатационные свойства плитки.


Производство вибропрессованной плитки полностью автоматизировано, дозирование компонентов происходит автоматически, в соответствии с точно заданными пропорциями. Это позволяет исключить влияние человеческого фактора на результат. Такую плитку изготавливают на крупных предприятиях на качественном оборудовании ведущих мировых производителей. В компании «Нобетек» используется метод полусухого вибропрессования, что позволяет исключить образование излишней влаги. Это способствует увеличению прочности и долговечности плитки.


При производстве вибролитой плитки используется ручной труд, что способствует появлению человеческого фактора, а значит и неточности пропорций при производстве. Вибролитая тротуарная плитка для ландшафтного дизайна формируется под своим собственным весом с применением бетонных смесей жидкого типа. В данном случае образуется лишняя влага, которая при испарении образует небольшие пустоты. В процессе эксплуатации в данные пустоты проникает вода, которая после замерзания разрушает структуру плитки, что сказывается на низкой прочности и недолговечности вибролитой плитки.


Автоматизированное производство вибропрессованной плитки позволяет создавать точные формы и размеры плитки, с соблюдением всех заданных параметров. Вибролитая плитка может существенно отличаться по толщине и размерам, что существенно усложняет процесс ее укладки и плохо влияет на конечный результат. Этот фактор может ограничить выбор решения для ландшафтного дизайна.


Структура вибропрессованной плитки однородна, что влияет на ее долгий срок эксплуатации, устойчивость к перепадам температуры. Вибролитая плитка отличается неоднородностью слоев, наличию в них пустот, что способствует недолгому сроку эксплуатации из-за раскалывания, растрескивания верхней поверхности.


В силу особенностей производства, вибропрессованная плитка обладает собственной фактурой, благородным видом, шероховатой поверхностью, приглушенными цветами. Вибролитая плитка хоть и имеет более яркий вид и различные узоры, но быстро теряет данные качества в процессе эксплуатации. Поэтому, если Вы хотите, чтобы тротуарная плитка в ландшафтном дизайне долго сохраняла свой привлекательный внешний вид и не теряла своих свойств, нужно остановить свой выбор на вибропрессованной плитке.


Вибропрессованная и вибролитая плитки являются экологически чистыми строительными материалами, так как в их составе только натуральные компоненты, без химических соединений. Несомненно, экологичность важна для ландшафтного дизайна.


Что касается ремонта плитки, то вибропрессованная плитка для ландшафтного дизайна существенно выигрывает перед вибролитой. В случае необходимости, вибропрессованную плитку легко можно заменить частично, не нарушая целостность всего покрытия. При ремонте вибролитой плитки, полотно нужно менять полностью, оно не подлежит частичному ремонту.


В вопросе эксплуатации вибропрессованная брусчатка для ландшафтного дизайна универсальна, и подходит практически для всех видов нагрузок, с любой интенсивностью. Вибролитая плитка обладает низкой прочностью, и поэтому подходит только для участков с низкой проходимостью.

Что касается стоимости, то вибролитая плитка хоть и
стоит дешевле, но учитывая все вышеперечисленные физические свойства, обладает
малым сроком эксплуатации, в отличие от вибропрессованной. Поэтому, если Вы
хотите, чтобы плитка долго радовала Вас своим привлекательным внешним видом, не
требуя при этом постоянного ухода и ремонта, Вам подойдет вибропрессованная
тротуарная плитка для ландшафтного дизайна.

Правильный уклон при укладке брусчатки. Укладка тротуарной плитки. Нюансы укладки тротуарной плитки

Тротуарная плитка

ценится за практичность, высокую прочность, долговечность, устойчивость к влаге и перепадам температур. Он не выделяет вредных для человека веществ при нагревании, как асфальтовое покрытие. Разнообразие форм, размеров, цветов и фактур дорожно-строительного материала поражает воображение. Комбинируя разные виды продуктов, можно создавать красивые покрытия.Укладка тротуарной плитки требует строгого соблюдения всех строительных правил. При нарушении технологии мощения покрытие быстро приходит в негодность.

Может быть вибролитым и вибропрессованным. Изделия отличаются технологией изготовления. Вибролитые элементы создаются путем утрамбовки раствора на вибростоле. При изготовлении вибропрессованного изделия смесь подвергается вибрационному давлению. Вибропрессованные изделия обладают более высокой прочностью. Плитка изготавливается из бетонной смеси и глины.В состав добавляют отсев гранитных пород и пластификаторы. Самой прочной является гранитная плитка. Изготовлен из природного гранита.

Изделия могут быть ромбовидными, шестигранными, прямоугольными, квадратными и клиновидными. Популярен фигурный материал «Волна» (с волнистыми краями), «Клевер» (с полукруглыми выступами) и «Косточка» (напоминает катушку). Существует множество способов укладки ромбовидной плитки (шестиугольники, снежинки, звезды). Ромбики можно использовать для создания 3D-эффекта.

Для создания садовых дорожек возле дач и загородных домов приобретают вибролитую плитку толщиной 40 мм.Вибропрессованные изделия можно укладывать на дорогах с большой нагрузкой (площади, тротуары). Их толщина должна быть не менее 60 мм. Если вы планируете укладывать ее на открытом воздухе на проезжей части, то лучше использовать гранитную плитку. Интенсивный трафик легковых автомобилей выдержит материал толщиной 70-80 мм. Если на дороге есть грузовики, толщина покрытия должна быть 100 мм.

Перед покупкой необходимо оценить качество плитки. На его поверхности не должно быть отверстий, зазубрин или зазубрин.Когда плитки постукивают друг о друга, должен появиться звон. Если звук глухой, вы должны отказаться от покупки товара. Не стоит покупать ярко окрашенные изделия, а также те, в которых есть пустоты. Чтобы оценить плотность материала, нужно попросить его разорваться. Необходимо выяснить, насколько гладкая поверхность изделия. Если тротуарная плитка ложится на стол всеми углами, ложится ровно и не раскачивается, она качественная.

Варианты укладки

Перед покупкой тротуарной плитки необходимо выбрать вариант укладки.На прямых и ровных участках проще всего следовать линейной схеме. Данная технология укладки тротуарной плитки является самой простой. Это позволяет экономно использовать материал.

Линейные макеты могут быть горизонтальными, вертикальными, прямыми или смещенными. При смещении рядов рисунок покрытия напоминает кирпичную кладку. Если использовать продукты разных оттенков, можно получить эффект «гусеничной дорожки». Ряды плитки иногда располагают под углом к ​​линии дорожки. Такое расположение называется диагональным.

При диагонально-угловой раскладке формируется узор «елочка» или «плетенка». Для укладки елочкой ряды плитки укладывают под углом 45° к линии дорожки. «Косичку» укладывают, чередуя горизонтальную и вертикальную укладку. Диагональный угол очень прочный. Это визуально уменьшает пространство.

Плитки можно устанавливать модулями по 2-3 элемента. Соединяем 2 цвета, чтобы получился шахматный узор. Если использовать элементы разных размеров и оттенков, получится оригинальный хаотичный рисунок.На прилегающей территории красиво смотрится спиральная планировка. Для создания декоративных кругов необходимо приобрести материал с клиновидными элементами. Художественная выкладка изготавливается из изделий разной формы и цвета. При выборе способов укладки плитки необходимо учитывать дизайн архитектурных построек и приусадебных участков.

Необходимые материалы и инструменты

Для выполнения монтажных работ необходимо приобрести инструменты:

  1. Штык и лопаты для земляных работ.
  2. Грабли для выравнивания поверхности сыпучих материалов.
  3. Колья и веревка для разметки площадки.
  4. Резиновый молоток для выравнивания материала (деревянный молоток с резиновой головкой).
  5. Уровень строительный (1,5-2 м).
  6. Рулетка.
  7. Щетка или метла.
  8. Штамповка.
  9. Резиновый шпатель.
  10. Уровень для выравнивания поверхности слоев.
  11. Точильщик (диск с алмазным напылением).
  12. Лом для проведения демонтажа тротуарной плитки.

Необходимо подготовить бордюр, песок, щебень (фракций 10-20, 20-50) или гравий, гипсовую смесь или цемент (М400, М500). Для укрепления основания покрытия понадобится армирующая решетка с ячейками 10х10 или 8х8 см. Укладочная машина поможет создать покрытие на большой площади.

Разметка будущих дорожек

Чтобы самостоятельно правильно выложить плитку, сначала нужно сделать разметку. Начинать работу нужно возле здания, забора или ворот.Вам нужно забить 2 колышка возле конструкции. Расстояние между ними должно соответствовать ширине дорожки. Ширину покрытия лучше подогнать под размер изделия, чтобы не пришлось резать материал. Так как конструкция будет опираться на бордюры, для них необходимо оставить место (по 10 см с каждой стороны). Остальные 2 колышка забиты возле другого здания. Между колышками натянуты 2 веревки.

Укладка уличной плитки на большой площади осуществляется после ее разделения на полосы 1-1.шириной 5 м. Если дорога имеет изгибы, она делится на небольшие участки. Маркировка каждой секции делается отдельно.

Земляной и защитный слой

Объем земляных работ зависит от типа грунта. Если почва плотная и глинистая, достаточно снять слой толщиной 15-20 см, чтобы удалить корни растений. Когда почва рыхлая, необходимо снять слой толщиной 30-35 см. Если вы планируете укладывать тротуарную плитку зимой, то траншею под тротуарную плитку необходимо подготовить до наступления холодов.

На поверхность траншеи насыпается песок. Песок утрамбовывается вместе с землей. Чтобы семена растений, оставшиеся в почве, не проросли и не разрушили покрытие, на дно траншеи укладывают нетканый материал. Полосы материала должны перекрывать друг друга на 15-20 см.

Дренажное устройство

Правильная укладка плитки не гарантирует долговечности покрытия. Грунтовые и дождевые воды постепенно вымывают песок и частицы грунта, разрушая дорожное основание.Чтобы влага не портила покрытие, необходимо сделать дренажный слой.

На дно траншеи необходимо насыпать гравий. Толщина слоя должна быть 15-18 см. Щебень должен быть хорошо утрамбован и выровнен. Сверху насыпается тонкий слой песка и также выравнивается, на который укладывается флизелин. Необходимо следить за тем, чтобы вода стекала к краям дорожки. Для этого делают поперечные и продольные скаты. Подушка под тротуарную плитку выполняется на последнем этапе подготовительных работ.

Установка ограждающих бордюров

Бордюр укладывается сразу после завершения дренажных работ. Лучше использовать готовый кусок бетонного бордюра. Бордюрные блоки устанавливаются возле вертикального среза грунта по краям дороги. Желательно, чтобы верхний край бордюра находился на 1–2 см выше уровня почвы. В противном случае гусеницы будут постоянно грязными.

Бордюрные блоки крепятся на бетонный раствор. После укладки бордюра нужно проверить, насколько он ровный.Для этого используется строительный уровень. Если некоторые блоки установлены неправильно, их положение корректируется деревянной киянкой.

Применяемые типы оснований

Перед тем, как выложить участок плиткой, необходимо сделать основание. Подложка помогает выровнять поверхность площадки. Придает устойчивость покрытию и повышает его прочность. Прочное основание предотвращает обрушение тротуара под тяжестью людей и автомобилей. Защищает покрытие от разрушения в осенне-зимний период, когда в его щелях образуется лед.

Технология укладки тротуарной плитки зависит от способа использования покрытия. Если нагрузка на его поверхность небольшая (тропинка), достаточно сделать подстилающий слой, состоящий из песка и цемента. Если мощение осуществляется под автомобилем, требуется бетонное основание.

Бетон

Армирующие работы выполняются перед бетонированием основания. Арматурную сетку укладывают на металлические или каменные опоры. Арматура должна быть на 3-5 см выше поверхности траншеи.Гарцовка для тротуарной плитки готовится из песка и цемента в пропорции 3:1. Песок лучше использовать речной или карьерный мытый. В нем не должно быть частиц глины или извести. Раствор равномерно и тщательно распределяется по площади траншеи, чтобы добиться ровной поверхности.

Лучше сразу всю дорожку залить бетоном. Если часть работ откладывается на следующий день, залитый бетоном участок необходимо закрыть полиэтиленом. Бетонное основание под тротуарную плитку должно иметь толщину 10-12 см.Чтобы цементная подушка была прочной, ее увлажняют на 3-5 дней. После намокания бетон укрывают полиэтиленом. Покрытие можно укладывать через 7-12 дней.

Из песка и цемента

Траншея заполняется смесью песка и цемента. Готовится в пропорции 3:1. Толщина песчано-цементного основания должна быть 12-15 см. Нижний слой должен быть хорошо утрамбован и выровнен. Если глубина траншеи слишком глубокая, ее можно уменьшить песком. Под основание насыпается песок и тщательно утрамбовывается.

Технология изготовления тротуарной плитки требует, чтобы цементно-песчаная смесь была сухой. Поэтому фундамент лучше делать непосредственно перед мощением в сухую погоду. Цементно-песчаный слой необходимо укладывать на геотекстиль. Если этого не сделать, песок быстро вымоется, а плитка просядет.

Обработка плитки перед укладкой

Перед укладкой плитку необходимо обработать гидрофобизирующим раствором. Средство повысит морозостойкость и влагостойкость материала, а также увеличит срок его службы.Гидрофобизаторы улучшают декоративные качества и защищают от грибковых микроорганизмов. На обработанной гидрофобным раствором поверхности не появляются солевые пятна. Материал погружают в гидрофобный состав, затем сушат. Процедура повторяется.

При обработке нужно внимательно осматривать все элементы. Дефектные продукты должны быть отложены. Всякий раз, когда вам нужно разрезать тротуарную плитку для придания формы углам, вам пригодятся бракованные изделия.

Работы по установке должны выполняться при подходящих погодных условиях.Погода должна быть сухой и безветренной. Не укладывать покрытие на песчано-цементную основу при минусовой температуре. При замерзании грунт расширяется, а после оттаивания проседает. Если покрытие укладывать на промерзший грунт, то после оттаивания оно разрушится. Правила укладки тротуарной плитки позволяют выполнять работы на бетонном основании во время морозов, но это нежелательно.

Монтаж

Тротуарная плитка на бетонном основании крепится цементным раствором. Швы полностью заполняются смесью.При этом толщина швов не должна превышать 3 мм. При укладке элементов нужно находиться на поверхности. Нельзя наступать на базу. После укладки каждого ряда нужно проверять качество выполненных работ на строительном уровне. Неправильно уложенные элементы выравнивают резиновой киянкой.

Укладывать необходимо на цементно-песчаную основу, забивая каждый элемент деревянной киянкой. Материал должен быть прочно прикреплен к основе.Если изделие «проваливается», под него следует подсыпать слой песка. Щели между плитками заполняют смесью или песком. После завершения работы покрытие увлажняют из шланга с распылителем. Если смесь «просела» в зазорах, нужно налить в них еще немного смеси. Использовать покрытие можно через 2-3 дня.

Уплотнение тротуарной плитки осуществляется с использованием песка, цемента или бетонной смеси. Если используется песок, его необходимо предварительно просеять. Цементную смесь готовят из цемента и песка в пропорции 1:5.При приготовлении бетонной смеси цемент смешивают с песком в пропорции 1:3. Песок и смеси должны быть сухими. Затирка выкладывается резиновым шпателем. Уровень смеси в зазорах должен составлять от 1/2 до 3/4 высоты плитки. Излишки смеси сметаются с покрытия веником.

После этого приступают к заполнению швов. Когда смесь затвердеет (через 1-3 дня), ее засыпают в щели и снова увлажняют. После высыхания состава процедуру повторяют в третий раз.Возможно, вам придется добавить смесь в швы еще несколько раз. Закончить работу можно, когда смесь в зазорах станет вровень с поверхностью плитки.

Меня зовут Ростислав, мне 37 лет, я строитель с двенадцатилетним стажем. Я начинал на стройке в качестве подсобного — как и многие другие. Работал по правилу: «принеси, подай, подержи и не мешай». Но время шло — я с годами вырос и профессионально, обзавелся личным инструментом и стал работать самостоятельно.

Мое первое правило при выполнении любого проекта — тщательно подготовить материал и инструменты для достижения хорошего конечного результата.

Речь пойдет о технологии укладки тротуарной плитки.

Тротуарная плитка уверенно заняла свою нишу в отделке приусадебных участков, постепенно вытесняя своих прямых конкурентов – асфальтирование и бетонирование.

И самое главное преимущество — естественный сток атмосферных осадков в грунт, не задерживая их на поверхности.

Перед началом работы прочитайте эту статью до конца, потому что в конце будут расчеты, с которых нам нужно будет начать подготовку к выполнению.

Итак, материалы и инструменты:

Материалы (редактирование)

1. Плитка тротуарная.

2. Бордюры: дорожные, тротуарные.

4. Цемент марки 400.

6. Щебень фракция 5х20мм.

7. Отсев среднезернистый

8. Геотекстиль

Инструменты

1.Гидроуровень.

2. Колышки (деревянные или арматурные).

4. Рулетка.

5.Угловая шлифовальная машина (болгарка)

6.Ручная трамбовка или трамбовочная машина.

7. Бетономешалка.

9. Лопата.

10. Резиновый молоток, вес 400 грамм.

11. Направляющие трубы диаметром 20 — 30 мм.

12. Линейка или плоская рейка 50×50 мм

Итак, приступая к работе над объектом, в первую очередь необходимо тщательно рассчитать квадратуру площади, на которой будут проводиться работы.Это можно сделать с помощью калькулятора, который

Подбор тротуарной плитки и бордюров для дорожки

Следует отметить, что при заказе или покупке тротуарной плитки необходимо приобретать материал на 5-7% больше расчетной площади, т.к. очень часто при монтаже и транспортировке на плитке могут появляться сколы. Также нужно учитывать подрезы и если после установки у вас останется штук 10-15, они могут вам пригодиться в случае ремонта или в других непредвиденных ситуациях.Также рассчитываем метраж бордюров и водосточных желобов.

Хочу акцентировать внимание на том, почему именно тротуарная плитка «Старый город». Эта плитка имеет ряд преимуществ.

Во-первых: размер плитки четырехсекционный, то есть упаковка состоит из четырех разных размеров.

С помощью этого мы можем максимально точно рассчитать ширину и длину обустраиваемой площади, максимально избегая обрезки плитки.

Во-вторых: плитки имеют разные цвета.Это позволяет более развернуто подойти к вопросу дизайн-проекта разрабатываемой территории.

В-третьих: эта плитка в зависимости от назначения имеет разную толщину в пределах 40, 60, 80мм. Например, на участках застроенной территории, предназначенных только для пешеходов, рекомендуется использовать плитку толщиной 40мм… Там, где предусмотрено кратковременное движение автотранспорта — 60мм. А там, где прогнозируется постоянная нагрузка от автотранспорта и других факторов — 80мм.

Также плитка делится на виды по способу изготовления: литая, вибролитая, вибропрессованная.

Cast – плитка, приготовленная путем заливки жидкого бетонного раствора в формы. Не затрагивая заготовки механическим процессом, плитки доводят до готовности путем застывания раствора в формах при благоприятных условиях. Отличается невысокой ценой, но невысокими эксплуатационными свойствами – боится постоянного воздействия серьезных погодных и механических факторов.

Виброкаст — Подразумевает тот же процесс варки, что и литой, но с применением электрического вибростола, с помощью которого при изготовлении достигается более уплотненная текстура и состав компонентов, используемых при приготовлении плитки.При этом количество воды в приготовленной смеси для изготовления плитки намного меньше, чем в литой. Это влияет на условия эксплуатации в эксплуатационный период.

Вибропрессованный. В отличие от технологий производства литой и вибролитой плитки, при вибропрессовании бетон уплотняется не только за счет вибрации, но и за счет сжатия. Установки для производства вибропрессованной плитки обеспечивают вертикальное давление на форму с бетоном (сжатие, прессование) и одновременно подвергают форму вибрации.За счет этого плотность готовой плитки выше плотности литой или вибролитой. Отличием от вибролитой плитки является количество воды. Для виброуплотнения применяют «сухие» смеси с минимальным количеством воды. Подвижность таких бетонов невелика, поэтому вибрационное воздействие без дополнительного прессования не заставит смесь полностью заполнить форму. Минимальное количество воды в смеси для вибропрессованной плитки повышает ее прочность, стойкость к истиранию и снижает водопоглощающую способность (морозостойкость).Прочность, стойкость к истиранию и водостойкость повышают за счет присадок и присадок.

Бордюры также различаются по типу:

  1. Дорожный бордюр. Самым популярным является дорожный бордюр длиной 1 м. Высота и ширина варьируются в зависимости от применения. Для отделения дорог от тротуаров и газонов используется бордюр шириной 30 см и высотой 15 см. На остановках общественного транспорта используется бордюр шириной 30 см и высотой 18 см.
  1. Бордюр тротуарный. Имеет размеры 1000х200х80мм, а так же 500х200х80мм. Применяется для благоустройства тротуаров, дорожек, отмосток, газонов, различных площадок, может служить элементом ландшафтного дизайна, ограждать строения и придавать им законченный вид. Самое главное, чтобы бордюр был акцентом на дороге или плиточном ложе, а именно с его установки начинается подготовка основания.

Сегодня цветовая гамма бордюров очень разнообразна. В принципе, цвет и даже размер можно обсудить с производителем или поставщиком при покупке полного комплекта для стройки.

Желоб … Основное назначение желоба — отвод дождевой или талой воды в дренажный колодец или дождеприемник, а в упрощенном варианте — к месту сброса. Бетонные желоба состоят из отдельных готовых желобов, различающихся по форме:

  • на малые — открытые полукруглые желоба, имеют размеры 250х160х40мм, 500х200х65мм, а также 340х155х60мм.
  • на заглубленные — имеющие четырехугольное сечение и закрывающиеся сверху решеткой.Имеют размеры: длина -1000мм, ширина -165мм, а высота может быть 80,100,165,190 и 215мм.

Открытые водостоки достаточно безопасны и просты в обслуживании, но в случае сильных осадков не справляются с потоком воды. Заглубленные бетонные водостоки закрыты металлическими защитными решетками для предотвращения травм и беспрепятственного проезда транспортных средств.

Решетки предотвращают попадание крупного мусора в водосточные желоба, но лотки необходимо периодически очищать.

Желоб бетонный может выполнять дополнительную функцию — декоративную.Часто при укладке тротуаров используют разные виды, формы и цвета плитки. В этом случае слив может стать своеобразным разделителем.

Водосточные желоба, как и бордюры, можно подобрать под цвет плитки, или наоборот, подсветить некоторые сектора на освоенной территории.

При расчете водосточных желобов и бордюров также необходимо учитывать 5%-й запас на обрезки участков и сложность монтажа.

Монтажные работы начинаем до укладки

Приступив к объекту и проделав всю расчетную работу, первым делом проводим разбивку территории. Определяем по плану проекта или плану, согласованному с заказчиком, на какие сектора будет разделена территория, какие участки необходимо выделить в плане высот – то есть: площадки для беседок, мангалов, пандусов или парапетов, откосов, водосточные желоба и точки сброса воды. По своему опыту скажу, что если работы ведутся на территории частного жилого сектора, то все скаты обустраиваются на максимальном удалении от построек, то есть после выполненных работ визуально должно казаться, что постройки находятся над тротуаром или проезжей частью участка.Это делается для того, чтобы максимально удалить влагу из построек.

Подготовка основания

Все работы начинаются с подготовки фундамента. На участке, где будут проводиться работы, снимается верхний слой грунта, чтобы максимально удалить корневую систему растений (не более 40 см) и углубиться на глубину, необходимую нам для засыпки основания под плитка. Нужно понимать, что все откосы на участке нужно начинать уже при выравнивании земляного полотна. Тогда залитые слои будут образовывать ровный слой, создавая и корректируя нужный нам уклон. Если вы мостите небольшой участок и у вас достаточно сил, чтобы снять необходимый слой грунта, можно сделать это киркой и лопатой. После удаления грунта очистите дно корыта, чтобы убрать неровности и неровности. После этого нужно тщательно утрамбовать земляное полотно с помощью трамбовки или виброплиты. Без этих инструментов невозможно как следует уплотнить поверхность земляного корыта.Укладка подслоев и плитки на неуплотненный грунт приведет к проседанию некоторых участков дорожного покрытия.

Чтобы узнать, на какую глубину нужно снять грунт, нужно вбить колья по периметру участка. Если участок большой или имеет скрытые области, то нужно разбить одну большую область на несколько маленьких — видимых. На этих кольях с помощью гидроуровня отбиваем «горизонт» (как это сделать правильно я писал в статье «Устройство армопояса под мансардной крышей»).Когда у нас есть горизонтальные отметки, мы определяем уклоны участков. Уклон необходим для того, чтобы атмосферные осадки не скапливались в одном месте, а отводились в сторону от построек и пешеходных зон. Наиболее оптимальным уклоном является «Дорожный уклон».

Откос дороги – это уклон, который используется при устройстве полотна проезжей части и равен 1 метру = 1 сантиметру. То есть отклонение от горизонта на один метр составляет один сантиметр.

Пример : если длина квадрата 10 метров, то в начале и в конце квадрата забиваем колышек.Отмечаем с помощью гидроуровня горизонтальные отметки, и там, где нам нужно (в начале или в конце) опустить площадку, по этому колышку отмечаем вниз 10 см от горизонтальной отметки.

Когда откосы и разбивка закончены, можно приступать к установке бордюров. Для этого в местах установки бордюров забиваем направляющие колья и выставляем на них отметки высоты, натягиваем леску или шпагат. Это будет высокогорный маяк.

Следует отметить, что если участок плитки уложен с уклоном, то и бордюры должны быть установлены с таким же уклоном.

От отметки вниз отмечаем высоту нашего бордюра, плюс 10 см на засыпку и бетон, на который будет устанавливаться бордюр и при необходимости убираем лишний грунт. Далее подготавливаем основание, утрамбовываем дно, присыпаем его щебнем, слоем 5 см, и снова утрамбовываем. Готовим бетон. Бетон должен быть густым, приготовленным в пропорции 1/3.Одна порция цемента и три порции песка и гравия. Равномерно, лопатой, поверх утрамбованного щебня, нанести бетон по всей длине бордюра, ориентировочным слоем 6-7 см и установить бордюр так, чтобы верх бордюра находился на линии, на трогать.

Итак, когда все бордюры установлены и бетон начал схватываться, приступаем к установке желобов. В принципе, технология установки водосточных желобов практически не отличается от установки бордюров.Согласовываем место слива воды, принимаем его за самую низкую точку и с помощью колышков и гидроуровня делаем разметку для установки желобов. Следует помнить, что вершина нашего желоба – это уже вершина будущей плитки. Желоба должны быть очень аккуратно размещены под леской, так как малейший сбой в стыках элементов повлечет за собой торможение отвода воды и в последствии — промерзание льда и разрушение бетонных элементов нашего участка.Тротуарные водостоки должны быть соединены с трубами отливной системы зданий на участке, так как во время дождя или других осадков крыши зданий имеют большую площадь водозабора, и стекающая с крыши вода будет в первую очередь размывать межплиточные швы, а в осенне-весенний период стадия промерзания – промерзание разрушат бетонные элементы. В целях безопасности желоба метровой длины должны быть закрыты специальной решеткой, которая идет в комплекте с желобами.

Разматывание геотекстиля для тротуарной плитки

Следующий этап нашей работы – прокатка геотекстиля.Геотекстиль представляет собой рулонный материал. Как материал он недавно появился на рынке, но имеет очень полезные функции. С помощью геотекстиля предотвращаем появление сорняков, которые своими корнями разрушают структуру основания под плиткой, исключаем вымывание песка, защищаем от муравьиных нор и других жуков и насекомых. А еще геотекстиль является дренажным материалом в нашем строительстве.

Раскатывается очень просто, прямо на поверхность земли — там, где будет укладываться плитка, с нахлестом 15 см на предыдущий отрезок, и с небольшими вертикальными манжетами.Обычно 10-15 см. Сразу посыпать небольшим слоем песка.

Устройство песчано-щебеночного основания под тротуарную плитку

Посыпать рулонный геотекстиль песком с помощью тачки и лопаты. Толщина слоя 4-6см. Утрамбовываем его с помощью ручной трамбовки или виброплиты. Трамбовать большие площади, конечно, лучше с помощью виброплиты, так как она не только скатует, но и выравнивает поверхность участка. Трамбовать нужно так, чтобы в одном месте было 5 ударов или проходов виброплиты.

Когда песок разровнен и утрамбован, укладываем слой щебня фракцией 5 — 20 мм. Толщина слоя щебня должна быть 15см. Этого достаточно для тротуаров и пешеходных зон со средней проходимостью. Щебень тоже нужно трамбовать, и как показывает практика, ручная трамбовка здесь малоэффективна, лучше – виброплитой. При трамбовке щебня рекомендуется делать так называемую «колку». Расклинзовка представляет собой смесь сухого песка с отсевом в равных пропорциях.То есть берем песок и отсев в равных пропорциях и с помощью бетономешалки перемешиваем до однородности, а когда виброплита закроет один проход по всей площади, берем лопату, набираем смесь и просеиваем смесь над площадка с веерообразным метателем. Таким образом, песок с отсевом забивает все трещины, образующиеся на поверхности щебеночного основания. После расщепления снова проходим виброплитой. Вибрация и давление помогут расщепляющей смеси опуститься на дно щебеночной подушки.Повторяем эти операции до тех пор, пока футеровочная смесь не ляжет тонким слоем на поверхность щебеночного основания. Заключительный этап подготовки основания – полив из шланга. Необходимо тщательно пролить и методом «падающей воды» поднять кончик шланга вверх. После полива снова утрамбовать. Если подготовка сделана правильно, основание становится ровным и твердым.

Если на участке, где мы собираемся укладывать плитку, есть асфальтобетон и он не плохого качества и визуально нет провалов и неровностей, но нас устраивает по высоте гидроуровня, то можно считать, что мы подготовили подготовку, плитку можно укладывать, используя только выравнивающий цементный слой.

И все же, песчано-щебеночный используется только на тротуарах и пешеходных зонах. В местах, где есть движение транспорта и постоянная большая нагрузка, тротуарную плитку укладывают на подготовленное бетонное основание.

Приготовление гарцовки

Гарцовка представляет собой сухую смесь отсева с цементом в соотношении 1:3. Одна часть цемента и три части отсева, без добавления воды.

На утрамбованной поверхности делаем разметку под верх плитки.Для этого забиваем колышки, попарно, в начале и в конце нашего участка и протягиваем лески по визуальному верху плитки. Когда эта операция проделана, опускаем леску вниз на толщину плитки минус один сантиметр. Например: если наша плитка имеет толщину 6см, то опускаем линию на 5см от уровня верха плитки. Также не забываем про продольный и поперечный уклон. Все откосы проверяем строительным уровнем, прикладывая на ощупь к леске или гидроуровень.По этим линиям устанавливаем наши маяковые трубки. Желательно выбирать круглую трубу – так ее легче выставить. Трубы ставятся на расстоянии друг от друга, чтобы наше правило с запасом по длине приходилось на трубы. Например: если наше правило имеет длину 2 метра, то трубы размещаются на расстоянии не более 1,7 метра друг от друга. Делаем засыпку обвязки там, где будут лежать трубы, укладываем трубы так, чтобы верх трубы касался лески. Затем тачкой или лопатой заполняем пространство между трубами трещоткой и, как правило, тянем ее на себя, чтобы трещотка натянулась ровным слоем по всему захвату.

Если делаем дорожки шириной не более 1,5 метра, можно использовать широкую, но ровную доску, предварительно вырезав в ней пазы под бордюр на толщину укладываемой плитки. В этой ситуации использование труб не обязательно.

После совмещения храповика с нашей хваткой необходимо за один проход утрамбовать его ручной трамбовкой, не снимая трубы. Гарцовка сразу уплотнится и покажет места провалов, куда нужно добавить.С помощью лопаты делаем подсыпку и снова затягиваем

Правило

. А мы тараним. Повторяем эту операцию два-три раза, пока на нашем захвате не образуется идеально ровный уплотненный участок. Только после этого вынимаем маячные трубы и делаем засыпку канавок после труб. Уплотните резиновым молотком и разгладьте шпателем.

Важный момент: при приготовлении выравнивающего слоя гарцовки нужно использовать всю приготовленную смесь, то есть укладывать, трамбовать и укладывать плитку.Так как гарцовка состоит из цемента и отсевов, а отсев имеет определенную степень влажности, то цемент вступает в реакцию с этой влагой и, например, оставленная на завтра готовая гарцовка уже не будет выполнять свои функции.

Укладка тротуарной плитки своими руками

Тротуарная плитка «Старый город» имеет преимущество при укладке в том, что имеет различный дизайн. То есть вариантов рисунка и укладки очень много. Но сам процесс имеет некоторые правила.Первое: ровность швов. Через каждые три-четыре ряда проверяйте направление шва натянутой леской, при необходимости подравнивайте его ударами резинового молотка. Во-вторых: плоскостность. Также через каждые три-четыре ряда берите уровень или линейку и прикладывайте ее поверх уложенной плитки и просматривайте нижний зазор. Он должен бить по минимуму, если это не так, то тоже будем уравнивать ударами молота, только сверху. И в-третьих: при укладке плитки по каждой следует немного постучать молотком.Это дает дополнительное уплотнение подкладки храповика.

В начале статьи я дал информацию, что расчеты будут в конце. Итак, приступая к работе по укладке тротуарной плитки, мы задаем себе вопрос: на какую глубину снять грунт и подготовить основание? Итак, теперь мы можем вычислить его. Для этого нам нужно знать «точки привязки», толщину плитки, особенности территории (где будут садовые дорожки, детские площадки, а главное — заезды).

Анкерная точка — это места на территории, где верх тротуарной плитки должен совпадать с элементами здания на территории. Например: порог дома, низ ступени, низ выделенного участка и т. п.

Когда у нас есть все эти данные, суммируем конструктив: толщина песчаной подушки, плюс толщина щебеночного основания, плюс толщина подсыпки тротуарной плитки, плюс толщина плитки.Толщину плитки можно взять минус один сантиметр. Этот сантиметр компенсируется при трамбовке уложенной плитки виброплитой. Следует учитывать, что толщина плитки на территории может быть разной – в зависимости от технологического назначения.

Итак, когда у нас уложена плитка, если есть отделка . (обрезка там, где вся плитка не влезает) затем подрезаем с помощью болгарки с диском с алмазным напылением, не забывая о средствах индивидуальной защиты (очки, перчатки), обработанные участки посыпаем песком.Песок должен быть сухим, мелкозернистым и чистым. С помощью веника или садовой щетки распределяем песок по швам так, чтобы он максимально заполнил швы, остаток песка не сметаем, а оставляем на плитке примерно ровным слоем.

Подбивочная плитка

И последний этап – уплотнение готовых участков с помощью виброплиты. При этом виброплита должна иметь резиновую подошву, которая идет в комплекте с виброплитой, иначе металлическая подошва может просто разрушить элементы нашей работы.При предварительно хорошо утрамбованном подготовительном основании под плитку будет достаточно одного прохода виброплитой по площади. При этом песок, который мы заметали в швы, немного просядет и загустеет. Здесь нам поможет песок, который мы оставили на площади, тем более, что он довольно высокий. После уплотнения виброплитой плитки выравниваются по площади, слегка провисают и уплотняются в единую монолитную площадку. После этого снова заметаем участок песком, но теперь заметаем оставшийся песок, чтобы рисунок на участке приобрел яркость.

При создании проекта строительства дома и ландшафтного дизайна в первую очередь учитывается рельеф местности. Это зависит от того, где будет располагаться дом, пристройка, беседка, бассейн или пруд, детская площадка и т.д. Когда все задуманные объекты воплотятся в жизнь, их соединят садовые дорожки из тротуарной плитки. С небольшими неровностями, ямками и неровностями можно легко справиться, выровняв поверхность. Но что делать, если участок расположен на склоне? Разберемся, какие бывают уклоны, и как укладывать на них тротуарную плитку.

1. Какие бывают склоны

2. Способы укладки тротуарной плитки

3. Особенности укладки на откосах

Какие бывают склоны

При укладке тротуарной плитки на склоне необходимо учитывать некоторые особенности. Чтобы их понять, обозначим классификацию предубеждений:

1. Менее 3° — плоская поверхность

2. От 3° до 10° — небольшой уклон

3. От 10° до 20° — средний уклон

4. Более 20° — крутой уклон

Даже при небольшом уклоне кладку ведут обычным способом, а вот уклон более 10° уже требует особого подхода.

Способы укладки тротуарной плитки

Рассмотрим пример устройства для укладки тротуарной плитки на ровную поверхность на примере брусчатки. Брусчатка представляет собой разновидность тротуарной плитки, она имеет форму кирпича. Брусчатка отличается такими характеристиками, как повышенная прочность, износостойкость, а также широкая цветовая гамма. Почему именно брусчатка? Имеет самую простую форму, а значит, упростит дальнейший процесс мощения территории и обеспечит минимизацию отходов.

Любой проект начинается с планирования: необходимо определить назначение трассы и тип грунта. От этого зависит толщина плитки, а также особенности основания.

Разметка поверхности выполняется там, где будет укладываться плитка. Границы отмечают колышками, между которыми натягивается шнур.

После этого делаются траншеи для установки бордюрного камня. Не забывайте, что бордюры не являются границами мощения, они служат упорами, чтобы плитка не расходилась.На ровной поверхности траншеи делаются настолько глубокими, чтобы после укладки бордюры были вровень с тротуарной плиткой. На склоне рекомендуется делать бордюры ниже уровня тротуарной плитки для улучшения стока воды. Они устанавливаются на бетонный раствор.

Затем снимается грунт на месте будущих дорожек. Глубина копания зависит от типа грунта. Например, на глинистых грунтах потребуется устройство дренажной системы из щебня средних фракций толщиной 15-20 см, поэтому почву вынимают на глубину 40-45 см.

Далее укладываются слои основания, каждый из которых необходимо хорошо утрамбовать и выровнять. Верхний (нижний) слой выполняют из песка, бетона или цементно-песчаной смеси. На него укладываются элементы мощения. Каждый ряд требует особого внимания, потому что от него зависит каждый последующий ряд. Элементы мощения простукивают резиновым молотком.

На завершающем этапе швы между плитками замазываются цементно-песчаной смесью, заливаются водой для усадки и снова засыпаются.Таким образом получается гладкое красивое покрытие, которое через 1-2 дня уже готово к использованию.

Особенности укладки на откосы

Плитку можно укладывать на участках с небольшим и средним уклоном. На крутых склонах тротуарную плитку можно использовать в качестве декоративных или облицовочных элементов.

Небольшой уклон

Небольшая крутизна очень характерна для любого участка, особенно для отмостки жилого дома, она часто образована естественным рельефом. На уклоне менее 10° можно создавать садовые дорожки, детские площадки, автостоянки, — любое мощение.При этом укладка плитки ничем не отличается от обычной. Действовать нужно по правилам, описанным выше.

Средний уклон

В то время как на малых склонах мощение может создаваться любого назначения, на уклонах от 10° до 20° плитка может быть только элементом садовых дорожек. Проведение работ на участке со средним уклоном имеет некоторые особенности в проведении как подготовительных работ, так и фундамента. Следует помнить, что чем больше уклон, тем больше вероятность проскальзывания кладки.Это именно то, что нужно предотвратить.

Решить эту проблему поможет нетканый рулонный материал геотекстиль (или геосетка). К свойствам геотекстиля относятся прочность, морозостойкость, экологичность. Материал не гниет, препятствует прорастанию сорняков и, что особенно важно для участка с уклоном, препятствует смещению базовых слоев. На дно и стенки углубления укладывают геотекстиль, на который сверху укладывают щебень, утрамбовывают, затем снова укладывают слой брезента.Подробнее о геотекстиле читайте в этой статье. Укладка тротуарной плитки на площадку с уклоном осуществляется с самой нижней точки (против движения воды). В самом низу устанавливается бетонный водосток, чтобы в него могли упираться первые ряды плитки. Далее установка осуществляется обычным способом. Размещение элементов плитки производится самостоятельно. На склоне лучше сделать базовый слой из бетона для повышения прочности покрытия.

Этой информации будет достаточно, чтобы понять, как класть тротуарную плитку на откос.

Разберемся, что такое уклоны, и как укладывать на них тротуарную плитку.

/upload/%D1%82%D0%BF%20%D0%BD%D0%B0%20%D1%81%D0%BA%D0%BB%D0%BE%D0%BD%D0%B5_1.jpg

Тротуарная плитка

Тротуарная плитка во дворе смотрится гораздо выигрышнее асфальта. Он «ремонтопригоден» — если нужно придержать, например, трубу или кабель, то плитку можно разобрать, а потом поставить обратно.

Плитка на участке используется для мощения площадок и дорожек. В России наибольшей популярностью пользуется бетонная плитка, хотя есть плитка из натурального камня и керамическая плитка из клинкерной глины.

Разновидности бетонной плитки
Бетонная тротуарная плитка изготавливается из смеси цемента, заполнителя и воды. Для производства плитки производители заливают бетонную смесь в формы, а затем подвергают ее прессованию, вибрации или ничего не делают и просто ждут, пока она затвердеет. Соответственно, бетонную плитку можно разделить на формованную (штампованную), вибролитую и вибропрессованную.

Если бетонная смесь не подвергалась вибрации и сжатию, то это обычно худшая плитка.Вибролитье лучше, чем литьевая штамповка, оно затвердевает в формах, находясь на вибрирующей поверхности. Вибропрессованные плитки лучше вибролитых, их прессовали, при этом лежа на вибрирующей поверхности. Прессование необходимо для уплотнения бетонной смеси.

Толщина плитки
Для надежности бетонную плитку лучше брать толщиной 40 мм; если толщина меньше, то увеличиваются риски ее растрескивания. Бетонная плитка толщиной 60 мм подходит для проезда автомобилей.

Уклон плитки
Уклон плитки нужен для отвода дождевой и талой воды. Уклон обычно указывается в процентах (не путать с градусами), уклон 1% — это 0,01 м на 1 м, т.е. 1 сантиметр на 1 метр. В интернете часто пишут рекомендуемый уклон 1%, но некоторые производители рекомендуют уклон 2%. Чем больше угол, тем лучше будет стекать вода, однако по плитке со слишком большим уклоном ходить неудобно.

Значительный уклон плитки
Также существует мнение, что горизонтально уложенная плитка ложится надежнее, чем плитка на наклонной поверхности.Поэтому вместо угла, например, в 20 градусов лучше сделать ступеньку и две ровные поверхности (но не забывая о минимальном уклоне для слива). Но не все любят ступени, и я видел наклонные поверхности, выложенные плиткой 10 лет назад, которые выглядят великолепно.

Укладка тротуарной плитки
1. Необходимо составить план мощения, продумать, где и как будет проходить сток по всей поверхности.
2. Далее удалите грунт на необходимую глубину (15-25 см).Выравниваем и утрамбовываем полученную поверхность.
3. Копаем канавы для боковых камней (т.е. бордюров). Засыпаем щебень, сверху на цементный раствор кладем бордюры.
4. Укладываем на землю слой щебня фракцией 5-20 мм и толщиной 10-20 см.
5. Насыпать песок толщиной 5 см. Уплотнение.
6. Засыпать сухую смесь песка и цемента 10:1, которая будет основой для плитки.
7. Укладка плитки. Трамбуем виброплитой.
8. Сложные участки (например, обход круглого канализационного люка) можно выполнить в конце, когда основной объем монтажных работ выполнен.
9. Межплиточные щели засыпаем песком.

Некоторые люди, пытаясь сократить расходы, не используют щебень из-за его высокой стоимости по сравнению с песком. Однако щебень – непористый строительный материал; соответственно, при его использовании снижаются риски зимнего пучения.

Наконечники

Земля под плиткой, бордюр под плиткой.
Нажмите на фото, чтобы увеличить.

Уровень земли всегда должен быть ниже уровня плитки.Тогда грязь не будет стекать с земли, а вода, наоборот, из плитки будет уходить в землю. Поэтому граница тоже не должна быть выше уровня плитки, справа я ее нарисовала схематично. Причем бордюр рекомендую делать на пару сантиметров ниже уровня плитки, так как с годами плитка может немного провиснуть, но бордюр останется на месте и вы получите водную преграду.

Буду рад получить ваши комментарии по теме статьи, любые дополнения.
Помните, автор обычный человек, я не всегда успеваю ответить, если вы задаете вопрос о своей стройке.

При обустройстве собственного участка люди часто стремятся все сделать своими руками. Кто-то украшает его декоративными растениями, кто-то делает пруды и мостики. Важным элементом на участке являются дорожки и площадка перед домом. Такой тротуарной плиткой укладывают многие владельцы загородных домов и дач.Это связано с простотой монтажа и большим разнообразием материалов конструкции.

Типы тротуарной плитки:

  • Вибролитая плитка изготавливается с добавлением пластифицирующих добавок, повышающих ее прочность.
  • Вибропрессованная плитка

  • не содержит таких добавок, что влияет на ее пористость, а, следовательно, и на прочность.

При выборе в первую очередь следует учитывать климатические условия региона. Пористая структура вибропрессованной тротуарной плитки быстро разрушается под воздействием сильных морозов.

Технология укладки тротуарной плитки

Первое, что нужно знать, это тот факт, что тротуарную плитку следует укладывать на ровную поверхность. Предвзятость может присутствовать, но важно следить за тем, чтобы она не менялась. Для этого можно натянуть шнур между колышками и ориентироваться на него. Если склон имеет слишком сильный уклон, то от укладки плитки лучше отказаться, вместо нее можно оборудовать лестницу.

Началом работ станет разметка площадки, где будет укладываться тротуарная плитка.С него необходимо снять весь дерн и слой плодородной почвы. Теперь укладывается слой щебня, который призван выровнять все неровности участка. Когда участок выровнен, можно приступать к укладке песка или смеси цемента и песка. Теперь можно приступать непосредственно к укладке тротуарной плитки.

Важно укладывать с минимальным зазором в 1 миллиметр. Этот зазор предотвратит чрезмерную нагрузку на стыки при перепадах температур, что может привести к разрушению плитки. Он также служит стоком для дождевой воды.Он должен свободно проникать сквозь гравий и песок в грунт.

В том случае, если под грунтом глинистый грунт или вы кладете плитку на асфальтовое покрытие, то важно отвести воду в виде желоба или дренажных труб.

Нюансы

Обратите внимание на рельеф плитки. Если в вашем регионе часты морозы, то абсолютно гладкую тротуарную плитку выбирать не желательно. Обледенение на нем может привести к травме. Гораздо удобнее и безопаснее будет ходить по плитке, имеющей какой-либо рельеф или фактуру. Если все же вы обязательно хотите уложить ровно ровную плитку, то на зимний период ее можно покрыть специальным пластиковым ворсистым покрытием, которое предотвратит скольжение. Есть еще вариант – под тротуарную плитку можно обустроить систему «теплый пол». Он будет нагревать плитку, что предотвратит замерзание воды на ней.

За готовым покрытием достаточно легко ухаживать. Во-первых, его нужно подметать, а во-вторых, периодически мыть из шланга или простой швабры.Чрезмерное механическое воздействие на плитку нежелательно. Плитка вряд ли сразу разрушится от ударов при колке льда или разгрузке тяжелых материалов, но будут образовываться небольшие дефекты, которые со временем скажутся на износостойкости материала.

Как класть тротуарную плитку под углом. Укладка тротуарной плитки. Макет и макет

В настоящее время тротуарная плитка является самым популярным покрытием для благоустройства и отделки тротуаров, скверов, парковых аллей, дорожных покрытий и загородных территорий. Такая плитка придает улицам города красивый, современный и ухоженный вид.

Для получения прочного и качественного покрытия очень важно соблюдать технологию, которая имеет ряд нюансов и особенностей. Важным требованием является уклон тротуарной плитки, необходимый для стока дождевой или талой воды.

Уклон тротуарной плитки для отвода воды

При укладке плитки поверхность должна иметь определенный уклон, который создается для стока воды, дождя или талой воды.Обычно выражается в процентах. Например, уклон в 1% равен 1 см на метр покрытия.

Выбор желаемого уклона происходит в зависимости от климата и характеристик покрываемой поверхности. Самый оптимальный общепринятый вариант – 1%, его вполне достаточно и для стока воды, и удобно для передвижения по дорожке. Важно отметить, что дренажная способность плиточного покрытия различается в зависимости от его поверхности, а также качества укладки и заделки швов.

Способность отводить воду у рельефной плитки меньше, чем у гладкой. Вот почему уклон для отвода воды при гладкой поверхности должен быть не менее 2-2,2%, при рельефной — 2,5% … Конструкция откосов создается таким образом, чтобы направлять воду к элементам водоотвода , которые используются в качестве бетонных ливневых желобов или лотков для отвода воды.

На поворотах, подходах к ступеням и дверям, то есть в местах с интенсивным движением, уклоны не должны быть более 3-3.5%. Этот уклон необходим для того, чтобы избежать падений во время зимних морозов. В тех местах, где люди проходят достаточно редко, уклоны могут быть 6-7%, но не более. Если уклон тротуарной плитки для отвода воды сделан правильно, то влага не задерживается на покрытии и не проникает в него, что положительно сказывается на долговечности. В противном случае происходит быстрое разрушение плитки.

Для определения высоты необходимо использовать нивелир или гидроуровень. Между двумя элементами необходимо натянуть леску или шпагат.Затем подведите уровень к шпагату (параллельно, не касаясь его) и доведите до нужного уклона. Для разметки обычно используют деревянные колья, установка которых производится в нескольких местах. После выбора высотных точек можно переходить к подготовке основания, что также имеет большое значение для долговечности брусчатки.

Важность правильной укладки плитки

Подводя итоги, можно с уверенностью сказать, что большую роль в эксплуатации покрытия играет уклон тротуарной плитки для отвода воды.Чтобы правильно его уложить, необходимо сделать разметку и подготовить качественное основание. Обязательно необходимо предусмотреть дренажную систему, чтобы собираемая вода не разрушала поверхность тротуара и не мешала его функционированию.

При неправильном выполнении монтажных работ это приведет к необратимым последствиям. Сначала все будет выглядеть хорошо, но со временем будет проникать вода, появятся овраги в основании и проседание участка мощения.Поэтому, чтобы работа была выполнена безупречно, доверьте ее профессионалам или строго соблюдайте

Обратите внимание на тротуарную плитку. Этот материал хорошо себя зарекомендовал, он прочный, долговечный, красивый. Сейчас существует множество видов тротуарной плитки и каждый может выбрать подходящий для фасада дома или только тот, который ему подходит. Укладка тротуарной плитки своими руками может показаться очень сложной и хлопотной задачей, но на самом деле все предельно просто.Садовые дорожки можно вымостить тротуарной плиткой за выходные, а на покрытие большого двора уходит около двух недель и подсобное помещение.

Прежде чем приступить к укладке, необходимо разобраться с основными видами тротуарной плитки. Основные виды тротуарной плитки – штампованная и виброплита. Лучше остановить свой выбор на вибролитой тротуарной плитке, которая с лихвой окупает несколько более высокую стоимость красивым внешним видом и долговечностью.

Толщина тротуарной плитки может варьироваться. Обычно толщина тротуарной плитки варьируется в пределах 20-60 мм.Тротуарная плитка толщиной 20 мм подходит для садовых дорожек или участков, по которым гарантированно не проезжают автомобили. Во дворе их чаще всего укладывают тротуарной плиткой толщиной 40-45 мм. Плитка толщиной 60 мм укладывается там, где будут проезжать многотонные грузовики.

Рисунок плитки может быть любым, но новичкам не рекомендуется браться за укладку плитки типа «ромб», «кирпич» и «брусчатка». Такую плитку класть сложнее, за работу с ней мастера просят больше денег.

Цвет плитки также может быть практически любым, но стоит учитывать, что цветная плитка дороже серой.
В данной статье рассмотрена технология укладки тротуарной плитки своими руками.

Материалы и инструменты для укладки тротуарной плитки

  • Песок. Вам понадобится много песка (несколько тонн), его количество зависит от площади двора, а также особенностей ландшафта.
  • Плитка тротуарная (количество рассчитывается производителем по площади).

  • Прочная эластичная нить
  • Металлические колышки
  • Молоток
  • Резиновый молоток

    3

  • Лопата
  • Длинное правило
  • Две стальные трубы около дюйма в диаметре
  • Raammer
  • ThellBarrow
  • Уровень
  • Master OK
  • Вещи
  • Broom
  • Томана с алмазным лезвием для резки бетона

Укладка тротуарной плитки своими руками

Определитесь с уклоном участка. Обязательно должен присутствовать уклон в несколько градусов, иначе после дождя вода будет стоять во дворе. Уклон лучше делать в сторону улицы. Если вы решите последовать этому совету, уровень улицы будет принят за нулевую точку.

Вдоль нулевой линии (линии, к которой будет наклонена платформа) вбейте в землю два металлических колышка и натяните между ними нитку. Проверить горизонтальность уровнем. Уровень лучше прикладывать к резьбе снизу.

Привяжите еще одну нить к одному из колышков и протяните ее перпендикулярно первой.Свободный конец нити привяжите к новому колышку и вбейте его в землю так, чтобы другой конец был чуть выше нулевой линии. Это можно проверить уровнем (угол наклона должен составлять несколько градусов).

К последнему забитому колышку на том же уровне, что и предыдущий, привяжите еще одну нить и протяните ее параллельно нулевой линии, горизонтальность проверьте уровнем. Привяжите свободный конец к четвертому колышку.

Соедините первый и последний штифты. В результате у вас получится прямоугольник, размеченный нитками и лежащий в плоскости будущей площадки с уложенной тротуарной плиткой.

Теперь нам нужно разделить нашу поверхность на полосы. Ширина полос подбирается исходя из длины вашего правила (полоса должна быть на несколько десятков сантиметров уже правила). Отложите выбранное расстояние от нулевой линии и вбейте в землю колышек. Сделайте то же самое на противоположной стороне. Соедините колышки ниткой, выровняв ее высоту по сторонам прямоугольника, перпендикулярно нулевой линии.Таким же образом разделите всю площадь на полосы.

Теперь нужно выровнять сайт с разметкой. Там, где нить слишком близко к земле, грунт нужно удалить, а там, где отверстия слишком большие, засыпать. Зазор между грунтом и нитями должен быть примерно в две толщины плитки. Все это делается на глаз, особой точности не требуется.

Грунт, особенно там, где он был насыпан, необходимо тщательно утрамбовать. Для этого используйте трамбовку. В нашем случае трамбовка изготавливалась самостоятельно из ноги крана с приваренной рукоятью.

Когда площадка выровнена, можно приступать к укладке тротуарной плитки.

Приготовить песчано-цементную смесь. Для этого насыпают кучу песка прямо на землю, постепенно подмешивая туда цемент в пропорции примерно 6 к 1. Желательно, чтобы песок был влажным, поэтому тротуарную плитку лучше укладывать весной или осенью, когда не очень жарко и довольно влажно.

Равномерно распределите приготовленную смесь по одной из полосок.

Тщательно утрамбовать.

Проложите стальные трубы под резьбой, обозначающей границу полосы. Зазор между трубой и резьбой должен быть примерно на один сантиметр меньше толщины плитки. Трубы должны быть строго параллельны резьбе и на одной высоте.

Носите обувь и штаны, которые не жалко испортить, и не забудьте наколенники. Встаньте на колени между прядями, пропустите правило внизу и бегите по поверхности труб. Вы увидите, куда нужно добавить цементно-песчаную смесь.

Залить необходимое количество цементно-песчаной смеси. Начните утрамбовывать его руками, растягивая правило. У вас получится ровная полоса, готовая к укладке. Можно добавить немного песчано-цементной смеси и посыпать выровненный участок.

Подготовьте и внимательно осмотрите плитки, уложите их стопками возле подготовленной площадки.Плитка в основном вся ровная, но есть и дефекты. Некоторые плитки могут быть выпуклыми (черепаха), вогнутыми (тарелка) и изогнутыми (пропеллер). Такие плитки лучше не использовать и отложить на крайний случай.

Уложите одну плитку, тщательно выравнивая ее по осям разметки.

Ударьте по плитке резиновым молотком, погрузив ее в землю до отметки.

Проделайте то же самое со следующей плиткой. Последовательность укладки плитки выбирается в зависимости от рисунка плитки.

Начинайте укладывать тротуарную плитку от себя. Так, постепенно продвигаясь вперед, вы будете ходить по только что уложенным плиткам.

Таким же образом подготовить основание и уложить следующую полосу тротуарной плитки.

Если на пути встречаются какие-либо препятствия (в нашем случае газовая труба и канализационный люк), их нужно обходить целыми тайлами. Окончательную обрезку и обрезку лучше проводить в конце.

После каждого рабочего дня плитку необходимо подметать.При монтаже между плитками образуются зазоры, которые необходимо заполнить. Именно процесс заполнения пробелов и называется подметанием. Для подметания нам понадобится сухой песок и цемент. Их нужно смешать в пропорции 1 к 6. Равномерно распределить смесь по плитке, а затем несколько раз подмести веником, заполняя щели.

Внимание: иногда при использовании песчано-цементной смеси для подметания на цветной плитке может оставаться белый налет от цемента. Это может быть связано как с качеством плитки, так и с особенностями ее производства. Добросовестные производители плитки в таких случаях советуют подметать чистым песком. Если есть сомнения, можно отказаться от использования смеси песка и цемента, использовать только песок.

Вряд ли ваш участок будет идеально прямоугольным, поэтому без обрезки не обойтись. Где резать определяется по месту. Плитка подрезается с помощью болгарки с алмазным диском по бетону.

Если вы хотите сделать клумбы, разметьте их нитками или бусиной.Отпилите лишнюю плитку, выступающую за границы клумб.

Клумбы и края участка с уложенной плиткой необходимо обрамить бордюром. Для этого кельмой или небольшим шпателем выкопайте траншею по краю. Глубина траншеи выбирается исходя из глубины посадки бордюра.

Установите бордюрные секции и закрепите их на металле толстым слоем раствора.

Рядом с бордюрами у вас будут ячейки, куда нужно укладывать обрезанную плитку.Почву в этих местах необходимо уплотнять особенно тщательно, так как она могла осыпаться при рытье траншеи.

Обрежьте оставшиеся плитки по мере необходимости, чтобы заполнить промежутки, избегая препятствий.

Там, где плитка прилегает вплотную к калитке, ее лучше укладывать не на цементно-песчаную смесь, а на раствор, так как в этом месте нагрузка на плитку будет максимальной.

В данной статье рассмотрен процесс укладки плитки во дворе, но в случае садовых дорожек и отмостки все намного проще и не требует такой тщательной подготовки.

Тротуарная плитка

Тротуарная плитка во дворе смотрится гораздо выигрышнее асфальта. Он «ремонтопригоден» — если нужно придержать, например, трубу или кабель, то плитку можно разобрать, а потом поставить обратно.

Плитка на участке используется для мощения площадок и дорожек. В России наибольшей популярностью пользуется бетонная плитка, хотя есть плитка из натурального камня и керамическая плитка из клинкерной глины.

Разновидности бетонной плитки
Бетонная тротуарная плитка изготавливается из смеси цемента, заполнителя и воды. Для производства плитки производители заливают бетонную смесь в формы, а затем могут подвергать ее прессованию, вибрации или ничего не делать и просто ждать, пока она затвердеет. Соответственно, бетонную плитку можно разделить на формованную (штампованную), вибролитую и вибропрессованную.

Если бетонная смесь не подвергалась вибрации и сжатию, то это обычно худшая плитка. Вибролитье лучше, чем литьевая штамповка, оно затвердевает в формах, находясь на вибрирующей поверхности. Вибропрессованные плитки лучше вибролитых, их прессовали, при этом лежа на вибрирующей поверхности.Прессование необходимо для уплотнения бетонной смеси.

Толщина плитки
Для надежности бетонную плитку лучше брать толщиной 40 мм; если толщина меньше, то увеличиваются риски ее растрескивания. Бетонная плитка толщиной 60 мм подходит для проезда автомобилей.

Уклон плитки
Уклон плитки нужен для отвода дождевой и талой воды. Наклон принято указывать в процентах (не путать с градусами), наклон в 1% равен 0. 01 м на 1 м, т.е. 1 сантиметр на 1 метр. В интернете часто пишут рекомендуемый уклон 1%, но некоторые производители рекомендуют уклон 2%. Чем больше угол, тем лучше будет стекать вода, однако по плитке со слишком большим уклоном ходить неудобно.

Значительный уклон плитки
Также существует мнение, что горизонтально уложенная плитка ложится надежнее, чем плитка на наклонной поверхности. Поэтому вместо угла, например, в 20 градусов лучше сделать ступеньку и две ровные поверхности (но не забывая о минимальном уклоне для слива).Но не все любят ступени, и я видел наклонные поверхности, выложенные плиткой 10 лет назад, которые выглядят великолепно.

Укладка тротуарной плитки
1. Необходимо составить план мощения, продумать, где и как будет проходить сток по всей поверхности.
2. Далее удалите грунт на необходимую глубину (15-25 см). Выравниваем и утрамбовываем полученную поверхность.
3. Копаем канавы для боковых камней (т.е. бордюров). Засыпаем щебень, сверху на цементный раствор кладем бордюры.
4.Укладываем на землю слой щебня фракцией 5-20 мм и толщиной 10-20 см.
5. Насыпать песок толщиной 5 см. Уплотнение.
6. Засыпать сухую смесь песка и цемента 10:1, которая будет основой для плитки.
7. Укладка плитки. Трамбуем виброплитой.
8. Сложные участки (например, обход круглого люка) можно выполнить в конце, когда основной объем монтажных работ выполнен.
9. Межплиточные щели засыпаем песком.

Некоторые люди, пытаясь сократить расходы, не используют щебень из-за его высокой стоимости по сравнению с песком.Однако щебень – непористый строительный материал; соответственно, при его использовании снижаются риски зимнего пучения.

Совет

Земля под плиткой, бордюр под плиткой.
Нажмите на фото, чтобы увеличить.

Уровень земли всегда должен быть ниже уровня плитки. Тогда грязь не будет стекать с земли, а вода, наоборот, из плитки будет уходить в землю. Поэтому граница тоже не должна быть выше уровня плитки, справа я ее нарисовала схематично. Причем бордюр рекомендую делать на пару сантиметров ниже уровня плитки, так как с годами плитка может немного провиснуть, но бордюр останется на месте и вы получите водную преграду.

Буду рад получить ваши комментарии по теме статьи, любые дополнения.
Помните, автор обычный человек, я не всегда успеваю ответить, если вы задаете вопрос о своей стройке.

15.09.2019

Натуральный который предназначен для обеспечения строительной индустрии различными изделиями для мощения, в некоторых случаях приходится использовать на поверхностях с небольшим уклоном.При углах более 20° допускается только мелкая тротуарная плитка или средняя , уложенная на цементно-песчаный раствор или специальные плиточные клеи. При меньших углах поверхность может покрывать и – однако технология ее укладки в этих случаях отличается от традиционной.

Монтаж плитки (произвольный угол наклона)

Незначительный удельный вес плитки на единицу покрываемой площади позволяет надежно удерживать ее практически любым составом со значительной степенью адгезии. По этой причине особых отличий в технологии укладки нет (с той лишь разницей, что щебеночная «подушка» очень тщательно утрамбовывается вибропрессом и пропитывается пластификаторами для повышения уровня сцепления фракций – и при выборе щебня , целесообразно использовать габбро или , имеющие низкую лещадность). Кроме того, используется только плитка со значительной шероховатостью как внутренней, так и внешней поверхности (нижняя – для повышения той же адгезии, а верхняя – чтобы выдерживать сильное скольжение в дождливую или холодную погоду).

Установка брусчатки (угол наклона 8° — 20°)

С брусчаткой дело обстоит намного сложнее — так как форма ее элементов с увеличением угла наклона быстро смещает направление центра тяжести камня, способствуя его склонности к скольжению. Однако при незначительных уклонах до 20 градусов это не критично, хотя и используется в этом случае нестандартная технология укладки.

В первую очередь, чтобы гарантировать надежность и целостность плоскости будущего мощения, необходимо идеально выровнять и утрамбовать основание с помощью вибропресса и обильного увлажнения (особенно это актуально для мягких и/или рыхлых грунтов). То же самое следует сделать и с дренажной «подушкой», в которой не допускается использование щебня крупных фракций (желателен не гранит, а кубовидный габбро-диабаз ) — предварительно выложив земляной «корыто» плотный специальный геотекстиль. Слой щебня укрывают такими же рулонами идентичного материала – и только после этого начинают выкладывать булыжные элементы (по направлению снизу вверх). Последняя составляющая – оборудованный по нижнему периметру водосток – предназначен не только для отвода воды, но и выполняет дополнительную опорную функцию для всего покрытия.

Установка брусчатки (угол наклона до 8°)

В этом случае допускается применение почти традиционной технологии — но все же без применения песчаной или гравийной крошки в качестве второго опорного слоя (ввиду их высокой текучести и низкой адгезии) и с применением гранитного бордюра для удержания камней покрытия от растекания.

Использование нестандартных приемов укладки

При необходимости укладки поверхности с той или иной степенью уклона крутизна может быть выровнена другими способами. Если значительная площадь участка позволяет это сделать (а закрывать его целиком не планируется — а нужно только создать пандус, дорожку или тротуар для движения транспорта и пешеходов), можно искусственно уменьшить склона, поворачивая и изгибая узкую каменную мостовую, превращая ее в подобие серпантина. Если стоит задача повысить удобство перехода с нижнего на верхний уровень, ступени можно дополнительно выложить из брусчатки или плитки и

При создании проекта строительства дома и ландшафтного дизайна в первую очередь учитывается рельеф местности.Это зависит от того, где будет располагаться дом, пристройка, беседка, бассейн или пруд, детская площадка и т.д. Когда все задуманные объекты воплотятся в жизнь, их соединят садовые дорожки из тротуарной плитки. С небольшими неровностями, ямками и неровностями можно легко справиться, выровняв поверхность. Но что делать, если участок расположен на склоне? Разберемся, какие бывают уклоны, и как укладывать на них тротуарную плитку.

1. Какие бывают склоны

2. Способы укладки тротуарной плитки

3.Особенности укладки на откосы

Какие бывают склоны

При укладке тротуарной плитки на склоне необходимо учитывать некоторые особенности. Чтобы их понять, обозначим классификацию предубеждений:

1. Менее 3° — плоская поверхность

2. От 3° до 10° — небольшой уклон

3. От 10° до 20° — средний уклон

4. Более 20° — крутой уклон

Даже при небольшом уклоне кладку ведут обычным способом, а вот уклон более 10° уже требует особого подхода.

Способы укладки тротуарной плитки

Рассмотрим пример устройства для укладки тротуарной плитки на ровную поверхность на примере брусчатки. Брусчатка представляет собой разновидность тротуарной плитки, она имеет форму кирпича. Брусчатка отличается такими характеристиками, как повышенная прочность, износостойкость, а также широкая цветовая гамма. Почему именно брусчатка? Имеет самую простую форму, а значит, упростит дальнейший процесс мощения территории и обеспечит минимизацию отходов.

Любой проект начинается с планирования: необходимо определить назначение трассы и тип грунта. От этого зависит толщина плитки, а также особенности основания.

На поверхность нанесена разметка, на которую будет укладываться плитка. Границы отмечают колышками, между которыми натягивается шнур.

После этого делаются траншеи для установки бордюрного камня. Не забывайте, что бордюры не являются границами мощения, они служат упорами, чтобы плитка не расходилась.На ровной поверхности траншеи делаются настолько глубокими, чтобы после укладки бордюры были вровень с тротуарной плиткой. На склоне рекомендуется делать бордюры ниже уровня тротуарной плитки для улучшения стока воды. Они устанавливаются на бетонный раствор.

Затем снимается грунт на месте будущих дорожек. Глубина копания зависит от типа грунта. Например, на глинистых грунтах потребуется устройство дренажной системы из щебня средних фракций толщиной 15-20 см, поэтому почву вынимают на глубину 40-45 см.

Далее укладываются слои основания, каждый из которых необходимо хорошо утрамбовать и выровнять. Верхний (нижний) слой выполняют из песка, бетона или цементно-песчаной смеси. На него укладываются элементы мощения. Каждый ряд требует особого внимания, потому что от него зависит каждый последующий ряд. Элементы мощения простукивают резиновым молотком.

На завершающем этапе швы между плитками замазываются цементно-песчаной смесью, заливаются водой для усадки и снова засыпаются.Таким образом получается гладкое красивое покрытие, которое через 1-2 дня уже готово к использованию.

Особенности укладки на откосы

Плитку можно укладывать на участках с небольшим и средним уклоном. На крутых склонах тротуарную плитку можно использовать в качестве декоративных или облицовочных элементов.

Небольшой уклон

Небольшая крутизна очень характерна для любого участка, особенно для отмостки жилого дома, она часто образована естественным рельефом. На уклоне менее 10° можно создавать садовые дорожки, детские площадки, автостоянки, — любое мощение.При этом укладка плитки ничем не отличается от обычной. Действовать нужно по правилам, описанным выше.

Средний уклон

В то время как на небольших склонах можно создавать мощение любого назначения, на уклонах от 10° до 20° плитка может быть только элементом садовых дорожек. Проведение работ на участке со средним уклоном имеет некоторые особенности в проведении как подготовительных работ, так и фундамента. Следует помнить, что чем больше уклон, тем больше вероятность проскальзывания кладки.Это именно то, что нужно предотвратить.

Решить эту проблему поможет нетканый рулонный материал геотекстиль (или геосетка). К свойствам геотекстиля относятся прочность, морозостойкость, экологичность. Материал не гниет, препятствует прорастанию сорняков и, что особенно важно для участка на склоне, предотвращает смещение слоев основания. На дно и стенки углубления укладывают геотекстиль, на который сверху укладывают щебень, утрамбовывают, затем снова укладывают слой брезента. Подробнее о геотекстиле читайте в этой статье. Укладка тротуарной плитки на площадку с уклоном осуществляется от нижней точки (против движения воды). В самом низу устанавливается бетонный водосток, чтобы в него могли упираться первые ряды плитки. Далее установка осуществляется обычным способом. Размещение элементов плитки производится самостоятельно. На склоне лучше сделать базовый слой из бетона для повышения прочности покрытия.

Этой информации будет достаточно, чтобы понять, как класть тротуарную плитку на откос.

Разберемся, какие бывают уклоны, и как укладывать на них тротуарную плитку.

/upload/%D1%82%D0%BF%20%D0%BD%D0%B0%20%D1%81%D0%BA%D0%BB%D0%BE%D0%BD%D0%B5_1.jpg

ТОП 7 крупнейших покупателей вибро в 🇸🇴 Сомали

Показать все
Трейдинг
Производство

Товар виброопт

Торгово-скупочная компания

Вы хотите найти новых клиентов, покупающих виброопт

  1. Риваг Дженерал Трейдинг Ллк

    Вибростол длиной 10 футов-2 л. с. т/п

  2. Хаят Дженерал Трейдинг

    Вибростол (виброформовочная машина

  3. Фабрика Шаам

    Виброформовочная машина для производства бетонной плитки с 9 рабочими столами и всеми принадлежностями

  4. Хасан Гулед Хейре

    1. Приставной столик для вибростола, №: ad3 1 dtd 08.06.18 (52)
    2. 2 л.с., длина 10 футов, вибростол № : объявление 11 от 08.06.18
  5. Группа компаний «Стар»

    Виброформовочный стол с боковым столом — связка №16/2017 tcr dvn dtd 12.10.2017

  6. Конная компания строительных материалов

    Виброформовочная машина для производства бетонной плитки со всеми принадлежностями

  7. Хикам Дженерал Трейдинг Улица Бакаро

    Набор столов Vibroform 3000x820x8мм (25 штук в демонтированном состоянии)Машина для изготовления плитки(мы намерены получить вознаграждение по товарному опыту

Елена Еременко
менеджер по логистике в ЕС, Азию

логистика, сертификат
электронная почта: [email protected]

Крупнейшие производители и экспортеры вибраторов

Компания (размер) Продукт Страна
1. 🇹🇼 Lao Soung Machinery Co., Ltd. (3) ВИБРОСЕПАРАТОР И ФИЛЬТР Тайвань
2. 🇰🇷 Daedong Engineering Co., Ltd. 345 16 (3) Виброрыхлитель Южная Корея
3. 🇧🇷 Nipponflex Industries E Comercio (2) КОНТРОЛЬНАЯ ПОДДЕРЖКА VIBRO RELAX EPS ЭКСПАНДИРОВАННЫЙ ПОЛИСТИРОЛ МАГНИТНАЯ ПИХТА POWER TABLES MFP VULCA NPLEX WITH MFP E FIR QELUELEX FOR EUA T SHIAX AD TER USA RUS RT ЛЕНТА NIPPONFLEX SLEEP COOL POWER PILLO Бразилия
4.🇨🇦 Bam Canada Construction Ltd. (2) ВИБРОМОЛОТ X X CM ГИДРАВЛИЧЕСКИЙ УСТРОЙСТВО ВИБРОМОЛОТ И ПРИНАДЛЕЖНОСТИ Канада
5. 🇮🇳 Anchor Mark Pvt., Ltd. (2) СУХАЯ КОНУСНАЯ МЕЛЬНИЦА HP С РЕШЕТОМ ДЛЯ MM ПОЖАРОБЕЗОПАСНАЯ КОНСТРУКЦИЯ СОСТОИТ ИЗ ДВИГАТЕЛЯ FLP И СТАРТЕРА FLP DOL ЗАПАСНЫЕ КОНИЧЕСКИЕ РЕШЕТА MM MM И MM SPAN НЕ РЕКОМЕНДУЕТСЯ ЗАПАСНЫЕ СИТА КАЧЕСТВА S ДЛЯ VIBRO SIFT Индия

вибро Склад

  1. Склад в Могадишо
  2. Вибро в Кисмайо
  3. Склад Джамааме
  4. Байдоа Сомали
  5. Склад Джавхар Сомали

Просмотрите эту статью:

Лицо: Марина Анисон 14 декабря 2021 г.
Образование: Technische Universität Berlin

© Copyright 2016 — 2022 «Экспорт из России».Все права защищены.
Сайт не является публичной офертой. Вся информация на сайте носит ознакомительный характер. Все тексты, изображения и товарные знаки на этом веб-сайте являются интеллектуальной собственностью их соответствующих владельцев. Мы не являемся дистрибьютором бренда или компаний, представленных на сайте, Политика конфиденциальности

видов тротуарной плитки | Квартира и коттедж 2022

Тротуарная плитка

– отличный материал для мощения улиц, тротуаров, площадей. Преимущества плитки в том, что она долговечна, прочна, выдерживает действие агрессивных химических веществ и большие перепады температур.

Виды тротуарной плитки

Тротуарная плитка может быть изготовлена ​​из различных материалов. Конечно, основным сырьем для ее изготовления является бетон, из которого получается прочная и дешевая плитка, правда, не особо привлекательная внешне. Более дорогая плитка может быть изготовлена ​​из керамических материалов, различных видов камней, гранита.

Плитка производится по двум основным технологиям — вибропрессование и вибролитье.

Преимуществом тротуарной плитки является экологичность: растения под ней могут жить спокойно.

Вибропрессованная плитка

При вибропрессовании бетон укладывают в форму, которую подвергают сильной вибрации в вибропрессе. В результате получается очень прочная бетонная тротуарная плитка. Такой плиткой вымощены тротуары. В некоторых городах Европы его используют даже на проезжей части, но в этом случае берут специальную мелкую плитку, так как множество мелких поверхностей выдерживают нагрузку лучше, чем одна большая.

Вибропрессованная плитка выглядит несколько шероховатой и шероховатой, иногда бывает цветной, но для декоративных целей все же не годится, ее предназначение – дать горожанам удобную поверхность для передвижения.

Виброплитка

Вибролитая плитка изготавливается из специальных пластмасс методом литья в виброформы. Такая черепица имеет гораздо меньшую прочность и не выдерживает больших нагрузок, поэтому используется только в частном строительстве, например, для дач.

Для упрочнения вибролитой плитки можно добавить армирующие волокна.

Плиты тротуарные гранитные

Самая прочная – гранитная плитка, она способна выполнять свои функции на протяжении 300 лет.Его получают путем обработки природного камня булыжником. При этом гранитная брусчатка выглядит очень благородно, по своим декоративным свойствам она превосходит вибролитую плитку.

Брусчатка из гранита обычно используется для оформления центральных городских площадей, значимых мест в городе, а также различные учреждения и магазины перед их входами могут использовать ее для подчеркивания элитарности места. Цена гранитной плитки высока, но она окупается ее долговечностью.

Гранитная плитка обеспечивает лучший дренаж, чем бетонная плитка.

Форма плитки

Сейчас на рынке можно купить плитку практически любой формы. Наиболее распространена прямоугольная плитка, ее проще и быстрее монтировать, поэтому плитка такой формы массово используется для мощения улиц и тротуаров. Фигурная плитка позволяет создать рисунок на тротуаре. Обычно цены на укладку такой плитки выше, потому что требуются более опытные мастера.

размеров, типов и областей применения Что такое брусчатка


Применение тротуарной плитки для благоустройства территории в последние годы приобрело масштабный характер.Во многих городах России, в том числе в столице, асфальтовое покрытие тротуаров заменяют плиткой. Кроме того, материал очень активно используется в частном строительстве, при благоустройстве территории, прилегающей к даче или загородному дому. Причины этого достаточно просты и логичны – покрытие из тротуарной плитки отличается своей прочностью, надежностью, долгим сроком службы и эстетичным внешним видом.

Тротуарная плитка — свойства и область применения

Плитка тротуарная — современный строительный материал искусственного происхождения, который применяется для покрытия тротуаров, пешеходных дорожек и подходов к зданиям.

Как правило, изготавливается по одному из двух возможных вариантов: с применением вибролитья или вибропрессования.

Условия эксплуатации покрытий из тротуарной плитки предъявляют к ней следующие требования:

  • прочность и стойкость к истиранию;
  • способность противостоять воздействию осадков и перепадам температур;
  • морозостойкость

  • ;
  • привлекательный внешний вид.

Современные технологии производства тротуарной плитки позволяют удовлетворить требования и использовать ее в самых различных областях:

  • в соответствии с наименованием — при устройстве тротуаров и различных пешеходных дорожек;
  • прикрытие отмостки и подходов к зданию;
  • Устройство покрытий въездов в гаражи и стоянки;
  • реализация различных дизайнерских решений ландшафтов парков, дачных участков, садов и других подобных территорий.

Различия между тротуарной плиткой и брусчаткой

Строго говоря, говорить об отличиях тротуарной плитки от брусчатки не совсем корректно.

Дело в том, что, по сути, тротуарная плитка является разновидностью брусчатки. Как известно из курса логики, часть не может отличаться от целого. Тем не менее, существует устойчивое мнение о разнице между этими двумя материалами.

Как правило, называются два основных отличия:

  • размер и форма …Считается, что стандартная форма брусчатки – прямоугольный кирпич. Тротуарная плитка может изготавливаться совершенно разных форм и размеров. Кроме того, принято считать, что толщина тротуарной плитки невелика (5-6 см), а толщина брусчатки может достигать 10 см и более. Такую разницу в соотношениях длины, ширины и толщины, то есть геометрических размеров, они попытались систематизировать в следующей таблице.
  • технология производства … Классическая тротуарная плитка изготавливается методом литья или прессования. Брусчатка, кроме двух перечисленных, бывает еще клинкерной и каменной (гранитной).

Особняком стоят малораспространенные виды тротуарной плитки — резиновая и пластиковая. Они не имеют ничего общего с брусчаткой, но и причисляются скорее к тротуарной плитке по схожести областей применения.

Еще раз подчеркнем, что указанные выше отличия весьма условны и не носят принципиального и строго регламентированного характера.

Преимущества и недостатки

Исходя из вышеперечисленных особенностей тротуарной плитки, можно перечислить ее основные преимущества:

  • высокая износостойкость и долговечность покрытие. При соблюдении технологии изготовления покрытие из тротуарной плитки прослужит до 30 лет даже в условиях интенсивной эксплуатации в сложных климатических условиях средней полосы России;
  • экологичность … Покрытие не выделяет вредных веществ, что выгодно отличает его от асфальта, часто загрязняющего окружающий воздух при высоких температурах;
  • эстетичный внешний вид крышка.Разнообразие форм и расцветок тротуарной плитки позволяет легко реализовать любое дизайнерское решение по благоустройству или ландшафту территории;
  • относительно невысокая стоимость . .. Тротуарная плитка, несомненно, дороже асфальта, но по сравнению с другими видами брусчатки (клинкерной и гранитной) вполне конкурентоспособна. Кроме того, дополнительным преимуществом покрытия из тротуарной плитки является возможность ее демонтажа при проведении ремонтных работ на коммуникациях и последующей укладки обратно по их завершению.Это особенно важно для благоустройства городских территорий, где расположено большое количество подземных коммуникаций.

Наряду с достоинствами тротуарная плитка, как и любой другой строительный материал, имеет ряд недостатков:

  • в зимний период возможно образование льда на поверхности;
  • необходимость укладки материала вручную, что приводит к более высокой стоимости работ по сравнению с асфальтом;
  • возможность провалов и просадок покрытия при некачественной подготовке основания.

Виды плитки в зависимости от технологии изготовления

Как было отмечено выше, тротуарная плитка изготавливается двумя основными способами. Они достаточно просты, не требуют дорогостоящего оборудования (особенно это касается вибролитья), поэтому их можно проводить самостоятельно.

Изготовление методом вибропрессования

Суть технологии сводится к следующему: предварительно приготовленная бетонная смесь укладывается в форму, которая располагается на специальном вибростоле, после чего поверх формы укладывается пуансон (специальный тип пресса что создает давление до 30-35 атмосфер), что максимально сжимает смесь.Конструкция пресса устроена таким образом, что он еще и постоянно вибрирует, еще больше усиливая эффект.

Данная технология имеет ряд преимуществ перед вибролитьем:

  • высокая производительность и возможность полной автоматизации процесса;
  • более высокие эксплуатационные характеристики: прочность, долговечность и др.

К недостаткам технологии можно отнести менее привлекательный внешний вид, несколько шероховатую поверхность плитки и невозможность изготовления фигурных форм.

Вибролитое

Технология несколько проще рассмотренной выше. Бетонная смесь укладывается в пластиковые или резиновые формы, которые ставятся на вибростол и затем уплотняются. После уплотнения формы выдерживают в теплом и влажном помещении 12-15 часов.

Производственный процесс занимает гораздо больше времени, его нельзя полностью автоматизировать, как следствие, он дороже.

По своим эксплуатационным характеристикам плитка, изготовленная этим методом, немного уступает изготовленной вибропрессованием.Но у него есть и преимущества: он может быть выполнен практически любой формы, цвета и даже рисунка, имеет гладкую и блестящую поверхность.

Помимо двух перечисленных технологий, тротуарная плитка может изготавливаться и другими, менее распространенными способами.

Полимерный песок

Изготавливается различными методами с применением прессования или литья из смеси, состоящей на 75 % из песка и красителя, а остальные 25 % из полимеров. Он имеет ряд преимуществ: прочность, долговечность, малый вес, влагостойкость и др.К недостаткам можно отнести некоторый искусственный вид и способность расширяться под воздействием высоких температур.

Пластик

Этот вид тротуарной плитки полностью состоит из полимера (пропилена или поливинилхлорида). Укладка осуществляется очень быстро благодаря канавкам на торцах. Его можно использовать для озеленения территорий, прилегающих к бассейнам, гаражам, террасам и подобным сооружениям. Покрытие обладает способностью выдерживать значительные нагрузки, морозостойкое, нескользкое.Кроме того, он очень мобильный и при необходимости может быть быстро разобран и установлен в другом месте.

Резина

Самый последний из перечисленных материалов. Изготавливается на основе резиновой крошки, благодаря чему материал обладает высокой эластичностью и мягкостью. Кроме того, при высокой прочности он чрезвычайно устойчив к перепадам температур. Резиновая тротуарная плитка также легко снимается и устанавливается на новом месте. Чаще всего используется для покрытия детских площадок, пешеходных и садовых дорожек, парковок и т.д.

Формы и размеры

Выпускается огромное разнообразие тротуарной плитки. В настоящее время не существует единых стандартов, которыми бы руководствовались производители материалов. Большинство из них осуществляют производство по самостоятельно разработанным спецификациям на производимый ими материал.

Монтажные работы

Тротуарная плитка

технологически проста и может быть изготовлена ​​своими руками. Они состоят из нескольких последовательных этапов:

  • планировка и разметка участка;
  • подготовка фундамента;
  • установка тумбы;
  • укладка тротуарной плитки;
  • заполнение швов.

Подробная инструкция по выполнению работ дана в следующем видео:

Покрытие из тротуарной плитки имеет множество преимуществ, в частности: надежность, долговечность и эстетичный внешний вид. Грамотное выполнение работ по его устройству позволит в полной мере воспользоваться всеми перечисленными преимуществами при эксплуатации.


Эти два типа дорожного материала имеют много общего и часто используются для решения одной и той же задачи.Однако их технические характеристики, геометрические размеры и то, из чего они сделаны, существенно различаются.

Тротуарная плитка

Что это такое? Это сплошные плоские штучные материалы сравнительно небольшой толщины, изготовленные по различным технологиям и предназначенные для мощения тротуаров и площадок. В зависимости от используемого сырья различают следующие виды тротуарной плитки:

  • вибропрессованная, из обычных и цветных бетонных смесей;
  • пиленый, из натурального природного камня;
  • из специально приготовленной глины;
  • , полученный в результате высокотемпературного спекания полимерных материалов и песка;
  • изготовлен из переработанных автомобильных шин.

Благодаря доступной стоимости, простой технологии изготовления и хорошим эксплуатационным характеристикам такая бетонная напольная плитка нашла широкий отклик в частном и подрядном строительстве.

Распространенные формы и размеры

Разнообразие производимой сегодня тротуарной плитки давно вышло за пределы ГОСТ 17608-91, который определял технические требования только к бетонным плитам.

Формы и размеры плит.

Ассортимент современных материалов для мощения может включать не только тротуарную плитку прямоугольной и квадратной формы, но и изделия в виде широкой плоской волны, ромба, многоугольника, клевера или в виде набора из нескольких элементов, составляющих фигурный узор.

Также в процессе выбора тротуарной плитки стоит обратить внимание на «коллекционную серию». Сюда следует отнести «», «», «Калифорния», «Флорида» и некоторые другие. Все они отличаются своим внешним видом от традиционных изделий особым дизайнерским подходом при изготовлении.

Важной размерной характеристикой тротуарной плитки является ее толщина. Эта характеристика во многом определяет область его применения. Диапазон толщины изделий составляет от 30 до 80 мм.Самые тонкие виды можно использовать только для мощения садовых дорожек с малой проходимостью. Средней толщины — для уличных тротуаров и площадей, а самой толстой — для стоянок автомобилей и для проезжей части с небольшим движением.

Если говорить о геометрических размерах в плоскости штучных изделий, то здесь наиболее популярна длина в пределах 200-400 мм при ширине 140-250 мм.

Маркировка

Современные условия производства и изменение технологии изготовления тротуарной плитки привели к тому, что большинство заводов маркируют данный тротуарный материал в соответствии с собственной спецификацией.При этом ГОСТ указывает, что в маркировке плитки должны быть указаны:

  • материал, из которого она изготовлена;
  • его геометрическая форма;
  • длина, ширина и толщина в см.

Например:

  • Плитка тротуарная бетонная квадратная 50х50х30 мм обозначается Б К 5.5.3;
  • гранит прямоугольный размером 300х200х40 мм — Г П 30.20.4;
  • клинкер шестигранный размерами 120х180х50 мм — К Ш 12.18,5;
  • Плитка тротуарная волна 50х150х40 из бетона — Б В 5.15.4.

Так или иначе, такой формат довольно сложен для понимания, а потому у человека без строительного образования могут возникнуть трудности в процессе покупки. Поэтому на магазинных ценниках наименование обычно указывается без использования маркировки, а его расшифровка сразу дается в терминах и значениях, понятных покупателю.

Популярные размеры плит.

Характеристики материалов

Эксплуатационные характеристики тротуарной плитки зависят от качества материала, из которого она изготовлена, а также технологии изготовления.Например, самые популярные цветные бетонные плиты в зависимости от способа их формирования могут иметь следующие характеристики:

  • прочность на сжатие 0,40-0,60 кг/см 2 ;
  • морозостойкость

  • 200-350 циклов;
  • плотность или удельный вес тротуарной плитки 1800-2200 кг/м 3 ;
  • водопоглощение 2-5%;
  • истираемость 0,15-0,55 г/см 2 ;
  • Расчетный срок службы

  • до 25 лет.

Плитка гранитная, мраморная, клинкерная и полимерпесчаная имеет более высокие эксплуатационные показатели, которые определяются в каждом случае отдельно и зависят от многих факторов.

Характеристики.

Выбор плитки

Решение задачи как выбрать тротуарную плитку зависит от совокупности ответов на следующие вопросы:

  • назначение дорожного покрытия;
  • ожидаемая пешеходная и весовая нагрузка на поверхность;
  • желаемый тип рисунка и цветовой оттенок;
  • финансовых возможностей.

Гранитная или клинкерная плитка прочнее и долговечнее, но высокая стоимость этого материала заставляет многих застройщиков делать выбор в пользу более дешевых изделий из цветного бетона.

Перед выбором тротуарной плитки обратите внимание на отсутствие трещин и сколов по поверхности, проверьте правильность геометрических размеров и однородность цвета.

Качественная плитка при постукивании должна издавать достаточно звонкий звук. Тупая отдача свидетельствует о высокой влажности продуктов и низком качестве исходной смеси.

В среднем производители укладывают на поддон от 10 до 14 квадратных метров. метров плитки в зависимости от ее толщины.В результате вес одного поддона может составлять от 680 до 1120 кг. Поэтому особое внимание при закупке оптом следует уделить тем плиткам, которые несут на себе весь этот вес, находясь в самом низу.

Стоимость материала и работ по его укладке

Стоимость плитки тротуарной сборной зависит от используемых материалов, толщины и способа ее изготовления. Средняя цена квадратного метра в крупных городах России составляет:

  • вибролитый цветной бетон — 300-480 руб/м 2 ;
  • вибропрессованный бетон

  • – 530-750 руб/м 2 ;
  • гранит

  • в зависимости от сорта, — 1700-3500 руб/м 2 ;
  • полимерный песок – 410-480 руб/м 2 ;
  • Резина

  • – 800-1700 руб/м 2 .

Себестоимость бетонной вибролитой плитки, на дому, 160-200 руб/м 2 .

Стоимость работ по укреплению строительной организации во многом зависит от сложности подготовки основания. Но в среднем цена составляет от 30 до 50% стоимости всех используемых материалов (около 900 рублей за кв.м. вместе с подготовкой основания).

Брусчатка

В отличие от тротуарной плитки этот материал имеет больший внутренний объем, т.е.е. его высота больше, а размеры в плоскости меньше или такие же. Также, отвечая на вопрос, что такое брусчатка, следует отметить, что она обладает высокой прочностью и способна выдерживать очень значительные весовые нагрузки. Поэтому его можно использовать для мощения дорог и тротуаров с высокой пешеходной нагрузкой. Изготавливается по технологиям:

  • вибропрессования, вибролитья и полусухого прессования из бетонных смесей;
  • обработка гранита, мрамора и другого природного камня с получением изделий, сколотых, гладких с одной или пяти сторон;
  • клинкерный обжиг глины.

Каучук, полимерный песок и полимерные материалы для изготовления брусчатки не применяют. Наиболее распространены штучные изделия из бетона, однако использовать их на дороге не рекомендуется из-за более быстрого износа.

Типы, размеры, характеристики

Формы и размеры брусчатки.

Брусчатка доступна только с прямоугольной или квадратной поверхностью. Фигурные изделия этого типа не производятся, так как фигурный материал большой толщины укладывать сложнее, его сложнее изготовить, да и устойчивость такого дорожного покрытия будет хуже.

Толщина брусчатки варьируется от 60 до 120 мм с шагом 20 мм. Тончайшая брусчатка производится по технологии обжига клинкера. Его толщина начинается от 50 мм.

Наиболее распространенные размеры прямоугольной поверхности: 100×200 мм, 70×210 мм и 160×240 мм. Квадратные изделия имеют размеры 50х50 мм, 100х100 мм, 150х150 мм и 200х200 мм.

Точный вес брусчатки зависит от плотности исходного материала, но в среднем для плитки толщиной 60 мм он составляет 135-145 кг/м 2 .На поддон укладываются 11-12 м 2 или 1600-1700 кг. Квадратный метр плитки толщиной 80 мм равен 180-185 кг и на поддон укладывается 10-11 м 2 .

Особенности выбора

При выборе брусчатки необходимо убедиться в отсутствии видимых дефектов на поверхности материала. То, что нет заметных сколов, трещин и дырок. Даже если они расположены сзади или сбоку, попадание влаги внутрь может привести к разрушению дорожного покрытия.

Камни из бетона должны иметь одинаковый цветовой оттенок без солевых или других пятен. Качество материала можно проверить, постукивая двумя частями друг о друга. Звук должен быть чистым. Глухой звук свидетельствует о низком качестве изготовления. Изделия из клинкера должны иметь плотную и прочную поверхность любой из кромок.

Толщина брусчатки должна соответствовать будущим условиям эксплуатации. Там, где планируется движение легкового автомобиля, толщина камня должна быть не менее 80 мм, а для небольших грузовиков потребуется 100 мм.

Что выбрать?

При выборе плитки или брусчатки необходимо понимать, что решение зависит, в первую очередь, от условий будущей эксплуатации дорожного покрытия, желаемой долговечности, внешнего вида и финансовых возможностей застройщика.

Разница в условиях эксплуатации

Брусчатка характеризуется меньшей площадью поверхности при большей толщине. Благодаря этому весовая нагрузка на поверхность брусчатки распределяется одновременно на 2-4 камня, а тротуарной плитки — на одно изделие большой площади.В результате такого распределения нагрузок брусчатка пригодна для использования в более тяжелых условиях эксплуатации.

Кроме того, брусчатка отличается повышенной морозостойкостью и износостойкостью. Все это определяет брусчатое дорожное покрытие как более прочное и долговечное, но более дорогое и сложное в монтаже.

Сравнительные преимущества брусчатки и плитки

Важным отличием этих двух видов дорожных материалов является их стоимость.При использовании одного и того же вида сырья тротуарная плитка из-за своей толщины всегда будет стоить дороже тротуарной плитки. Поэтому выбор материала должен основываться на требованиях к эксплуатационным характеристикам.

Для садовой дорожки, по которой не так часто ходят, вполне достаточно недорогой бетонной вибролитой плитки, а вот въезд в гараж лучше вымостить булыжником толщиной 60-80 мм.

Во дворе возле дома, возможно, стоит уложить клинкерную плитку или красивые фигурные изделия.

Брусчатка и плитка отличаются размерами.

Плитка в любом случае менее долговечна, но красивее и дешевле. Исходя из этих основных отличий, следует подбирать материал для каждого конкретного случая.

Варианты укладки

Укладка плитки и брусчатки должна производиться на подготовленное основание из песка, песчано-цементной смеси или бетона, при наличии нижнего дренажного щебеночного слоя. Так как мощеные поверхности используются как элементы дизайна при обустройстве территории, грамотно выбранный способ укладки повлияет на общее визуальное восприятие всего участка.Поэтому к выбору схемы установки нужно подходить очень обдуманно.

Производство тротуарной плитки неуклонно растет в объемах. Это связано с тем, что этот материал широко используется при обустройстве частных территорий, городских улиц, скверов, парков, спортивных площадок.

Универсальность применения тротуарной плитки обусловлена ​​разнообразием форм и размеров, долговечностью покрытия и простотой монтажа. На самом деле это лучший вариант для придания ландшафту ландшафтного и завершенного вида.В глазах многих обывателей тротуарная плитка кажется квадратным серым камнем из бетона. Отнюдь не.

Современное производство предлагает такие решения, что плитка дает просто безграничный простор для фантазии архитекторов и частных застройщиков. Поэтому мы постараемся рассказать вам все, что нужно знать об этом материале.

Как изготавливаются плитки для дорожек?

Учитывая разнообразный ассортимент продукции, не сложно догадаться, что тротуарная плитка производится по разным технологиям.Однако ключевые отличия заключаются лишь в собственной рецептуре производства.

В зависимости от назначения производитель может добавлять в смесь красящие пигменты, пластификаторы, резиновую крошку и другие полимеры. Это необходимо для внешнего оформления изделия. Основной технологический процесс остается неизменным и состоит из следующих стадий:

    Подготавливается основание: обычно это цементно-песчаный раствор или низкосортный бетон.

    Смесь заливают в формы, которые ставят на вибростолы.

    Смесь уплотняется вибрацией. Это увеличивает прочность и удаляет пузырьки воздуха.

    Формы снимают на стеллажи, чтобы раствор набрал первоначальную прочность. Для этого требуется около 24 часов .

    Затем готовую плитку вынимают из форм, раскладывают на поддоны, выдерживают от 7 до 28 дней в зависимости от погодных условий.

На финальном этапе продукция упаковывается и отправляется в точки продаж. Конечно, технологический процесс представлен в несколько упрощенном виде: у каждого производителя есть свои фирменные секреты.Однако суть от этого не меняется, поэтому многие домашние умельцы приобретают готовые формы и налаживают собственное небольшое производство.

Материалы и технологии

В зависимости от способа изготовления для производства тротуарной плитки также используются разные виды материалов. Несмотря на разнообразие форм и размеров, все представленные на рынке товары этой категории можно условно разделить на три группы:

    Бетон вибрационный

    Изготавливается из легкого бетона, который заливают в формы и уплотняют на вибростолах. Этот процесс мы описали выше.

    Вибропрессованный бетон

    Здесь также используется бетонная смесь

    , но технология изготовления немного отличается. В частности, помимо виброуплотнения формы прижимают прессом с целью достижения повышенной прочности. Кроме того, вибропрессованную плитку сушат не на открытом воздухе, а в специальных камерах.

    Полимерный песок

    Используется смесь мелкозернистого песка и полимерных материалов.Компоненты смешивают, добавляют красители и подвергают термообработке. После этого составу придают нужную форму и прессуют для получения повышенной прочности.

Зная эти особенности, вы без труда подберете подходящую тротуарную плитку. Разница между перечисленными группами заключается в стоимости готового продукта и области применения. Например, полимерпесчаные изделия больше подходят для декоративного оформления, а вибропрессованная плитка станет идеальным решением для мощения дорожек с высокой проходимостью.

Сравнительная таблица

Виды и формы плитки для укладки тротуаров

Поговорим о разновидностях. На сегодняшний день большой популярностью пользуются следующие виды готовой продукции:

  • Брусчатка

    Прочный и морозостойкий материал с высоким уровнем экологической безопасности. Такой плиткой часто вымощают городские тротуары и площади. Преимущество брусчатки в том, что она нейтральна к любой агрессивной среде, поэтому ее можно использовать повторно.

  • Резиновый наполнитель

    Этот вариант идеален для обустройства детских площадок. При изготовлении плитки используется резиновая крошка, которая образует мягкую поверхность. Соответственно, если ребенок упадет на такое покрытие, ребенок сможет избежать травм.

  • Полимерный песок

    Практичное и удобное решение для благоустройства территорий частного сектора. Плитка отличается долговечностью и широкой цветовой гаммой, позволяющей придать помещениям оригинальный вид. Важно понимать, что прочность таких изделий не позволяет использовать их для мощения парковочных мест.

  • Усиленный

    Это разновидность вибролитой плитки, в которой для повышения прочности используется проволочная сетка.

  • 3D-чертеж

    Относительно новый сорт, который украсит любой загородный дом. На плитку наносят различные узоры с помощью технологии фотопечати. Благодаря специальному покрытию поверхность изделий не стирается даже при длительном механическом воздействии и УФ-излучении.

Если говорить о формах, то ограничений нет вообще. В зависимости от опалубки тротуарной плитке можно придать любую геометрию. Однако и в этом направлении действуют определенные стандарты. Наиболее популярны следующие формы:

    Clover … Стандартный четырехлистник, идеально подходящий для любого дизайна.

    Английский булыжник . Имеет фактурное сходство с натуральным камнем, поэтому точно имитирует мостовую древнего города.

    Волна … Эта форма выбрана не случайно. Волнистая плитка имеет лучшую адгезию к поверхности, что значительно увеличивает срок службы покрытия.

    Кирпич … Точно копирует знакомый строительный материал в миниатюре.

    Упавшая … Это прямоугольная плитка с закругленными краями.

Как видите, разнообразие геометрических форм позволяет придать участку шарма и оригинальности. Кроме того, большинство производителей занимается изготовлением тротуарной плитки по индивидуальным проектам заказчика.Такие продукты обычно дороже.

Столы стандартных размеров

Плитка большого размера

Популярные виды тротуарной плитки

Критерии выбора хорошего материала

Покупая тротуарную плитку, естественным желанием заказчика является долговечность покрытия. Сразу уточним, что качественная продукция, изготовленная с полным соблюдением технологического процесса, может прослужить не один десяток лет, не теряя своих первоначальных свойств. Однако как выбрать хорошую плитку из всего многообразия, представленного на рынке?

    Цветную плитку лучше приобретать у проверенных поставщиков. Недобросовестные производители часто заменяют дорогие красящие пигменты дешевыми аналогами. Соответственно, после первого же дождя плитка потеряет свой цвет.

    Обязательно осмотрите заднюю поверхность. Здесь должна соблюдаться равномерная окраска, без желтых или коричневых пятен. Изменение пигмента вызвано использованием песка с высоким содержанием глины.Срок службы таких изделий заметно ниже.

    Лицевая поверхность должна быть гладкой, даже не иметь микроскопических трещин и сколов. В идеале оттенок лицевой и изнаночной поверхностей должен быть одинаковым.

При покупке тротуарной плитки выбирайте продукцию из одной партии. Изделия из разных партий могут иметь отличия по цвету и геометрические несоответствия.

Схема укладки

Монтаж этого стройматериала предельно прост: с работой справится даже начинающий строитель. Главное заранее продумать будущий рисунок трассы, и точно следовать следующей последовательности действий:

    Подготовка … Место будущего тротуара освобождается от слоя дерна, делается песчаная подушка, примерно 10 сантиметров … Песок рекомендуется пролить водой и тщательно утрамбовать.

    Крепление . Плитку укладывают в направлении «от себя», подгоняя каждый элемент резиновым молотком, оставляя зазоры в 1-2 мм … Когда вся поверхность уложена, тротуар выравнивают легкими постукиваниями, ориентируясь на строительный уровень.

    Муфта … Оставшиеся зазоры залиты цементно-песчаным раствором, тротуар пролит водой.

Покрытие не требует последующего ухода: достаточно лишь периодически сметать пыль. Цветные изделия рекомендуется иногда стирать, чтобы краска не потускнела.

Некоторые проверенные производители

    «Выбор-С» … Является крупнейшим поставщиком тротуарной плитки в южном регионе страны. Ассортимент компании включает 18 наименований товаров любых форм и размеров. Плитка, выпускаемая этим предприятием, полностью соответствует европейским и отечественным стандартам качества.

    «Готика» … Ведущий производитель центрального региона. Компания использует автоматизированную производственную линию и немецкое оборудование. Ежедневно компания выдает заказ на 5000 м2 плитки. Продукция этого предприятия вымощена Александровским садом, площадью перед Храмом Христа Спасителя.

    «Каменный век» … Компания хорошо известна на рынке более 15 лет … После реорганизации предприятия произошло масштабное обновление модельного ряда, фактуры и ассортимента.

Среди иностранных компаний доверием покупателей пользуются следующие бренды: CRH, MHUR, WIENERBERGER.

Декоративное оформление дворовых пространств и ландшафтный дизайн садовых участков невозможны без использования брусчатки.Промышленность выпускает несколько его разновидностей с множеством форм и расцветок. Стоимость такого материала зависит от различных факторов и варьируется в широком диапазоне. Сегодня существует даже множество специальных форм для самостоятельной заливки тротуарной плитки. Для создания гармоничных дорожек и площадок мощения на садовом участке необходимо разобраться, какие виды тротуарной плитки существуют.

Виды тротуарной плитки: их достоинства и недостатки

Сегодня мало кого можно удивить красивым оформлением парадного входа в дом или загородного садового участка с применением тротуарной плитки совершенно немыслимых цветов и форм .Но мало кто знает, что за этим разнообразием скрываются лишь несколько основных видов всем известной брусчатки, которые классифицируются по способу производства:

  1. Вибролитая.
  2. Вибропрессованный.
  3. Гиперпрессованный.
  4. Полимерный песок.

Все виды имеют свои уникальные преимущества и недостатки. Они имеют разную стоимость, а также подходят по-разному. Уложить тротуарную плитку любой разновидности можно самостоятельно, подробно изучив ее специфические особенности.

Виброплитка

Это самый простой и дешевый вариант производства данного материала. Он основан на способности бетона уплотняться при вибрации в слоях раствора. Пластиковые формы заполняются жидким раствором и устанавливаются на специальный вибростол, который совершает вибрационные хаотические движения. После этого заготовки отправляются в термокамеру, где сушатся при очень высокой температуре. Через определенное время плитка полностью готова к эксплуатации.Весь описанный процесс занимает очень мало времени и ресурсов.

Для получения различной цветовой палитры используются разные виды красителей, которые подмешиваются в раствор. Благодаря этому сегодня мы можем выбрать плитку для тротуара любого цвета и оттенка. Несложно даже запустить в гараже собственный мини-завод, который производил бы аналогичный вид тротуарной плитки для собственных нужд или на продажу. Автоматизировать его не получится, но производить небольшое количество продукции вполне возможно.

Среди основных преимуществ вибролитой тротуарной плитки можно выделить:

  • Наличие особо глянцевой лицевой поверхности.
  • Восприимчивость к использованию широкого спектра красителей.
  • Затраты на его производство самые минимальные, поэтому он дешевле других видов.

В то же время брусчатка, произведенная методом вибролитья, имеет существенные недостатки, ограничивающие область их применения:

  • Очень слабая прочность.
  • Плохая устойчивость к низким температурам.
  • Срок службы слишком мал.

Кроме всего прочего, производство этого дешевого материала абсолютно невозможно автоматизировать. Исходя из технических характеристик, вибролитая плитка может с успехом применяться при устройстве садовых дорожек и, желательно, в южных регионах, так как значительные перепады температур могут быстро привести ее в негодность. Выбирая вибролитую плитку в магазине, ее качество можно проверить очень просто.Если сделать это без нарушения технологического процесса, то при ударе двух плиток друг о друга вы обязательно услышите звон. Его отсутствие свидетельствует о недостаточном качестве или нарушении технологического процесса.

Прессованные виды тротуарной плитки

Технология изготовления вибропрессованной плитки сильно отличается от рассмотренной выше. Формы, предварительно заполненные бетонным раствором, при помощи специального механизма соединяются с поршнем, совершающим колебательные движения.Это создает переменное давление во всей рабочей камере. В процессе этих капель происходит сильное переуплотнение смеси. Никакой термической обработки больше не требуется. Эта плитка получается гораздо прочнее виброкаст.

Гиперпрессовка позволяет полностью отказаться от вибрирующих поршней. Давление в установке создается иначе и значительно выше. Очень сильно уплотняет бетон. Примечательно, что использование этого метода позволяет добиться очень высокой степени автоматизации всего процесса изготовления изделий.

Прессованные виды брусчатки обладают рядом неоспоримых преимуществ, среди которых:

  • Низкая подверженность механическим повреждениям.
  • Большая доля автоматизации производства.
  • Долгосрочная и безаварийная работа.
  • Слабая восприимчивость к очень низким температурам и их резким изменениям.

Вибропрессованная плитка не лишена определенных недостатков, которых не избежать при данном способе производства:

  • Слишком мало стандартных цветов.
  • Небольшое количество бланков.

Благодаря достаточно большой особой прочности и долговечности любая прессованная тротуарная плитка может быть использована для устройства парадных входов в дома, поскольку способна легко выдерживать не интенсивное движение легкового автотранспорта при соблюдении технологии укладки. Уложить вибропрессованную тротуарную плитку своими руками способен каждый при наличии базовых навыков и наличия необходимого инструмента.

При выборе в магазине вибропрессованных видов тротуарной плитки необходимо обратить пристальное внимание на степень насыщенности цвета.Качественные изделия не могут иметь слишком ярких цветов. Если вам попадется очень красивый и яркий оттенок, то, скорее всего, это подделка, и краска смоется при первом приличном дожде. Поэтому делать свой выбор нужно очень внимательно.

Полимерпесчаная тротуарная плитка

Это современный инновационный вид тротуарной плитки. Он отличается от других не только и не только способом своего изготовления, но и содержанием основных используемых компонентов. В составе такой плитки совершенно нет цемента.Тем более, что его основа – простой песок. В роли связующих веществ выступают различные полимеры и пластификаторы. Они также используют различные красители, чтобы внести разнообразие в цветовую гамму.

Песок перед производством просеивают, тщательно прокаливают и смешивают с полиэтиленом. После этого полученный состав нагревают до 250 градусов и вливают остальные компоненты. Полученную массу заливают в специальные формы и прессуют. Плитка, изготовленная таким образом, не позволяет влаге проникать внутрь себя, что полностью исключает возможность растрескивания при воздействии мерзлотных процессов.

Этот вид плиточного покрытия имеет массу неоспоримых преимуществ:

  • Его износостойкость вкупе с прочностью на порядок выше, чем у других видов плитки.
  • Не изнашивается даже после нескольких сезонных циклов.
  • Абсолютная влагостойкость за счет использования полимеров.
  • Не боятся даже сильных морозов.
  • Химически абсолютно неактивен.
  • Простой и удобный монтаж.
  • Низкий удельный вес.
  • Большая цветовая палитра и разнообразие геометрических форм.
  • Долгий срок службы в любых климатических условиях.

Однако есть один небольшой недостаток — линейное расширение в очень жаркую погоду. По этой причине плитку укладывают с зазорами, ширина которых должна быть не менее 3 мм.

Качество тротуарной плитки полимерпесчаной определяется осмотром ее тыльной поверхности. Если вы обнаружили на нем желтые пятна, то можно с уверенностью сказать, что технология производства была нарушена. Вместо качественного песка насыпали вездесущий глинистый. Это обстоятельство значительно снижает прочность изделия на излом.

Как укладывают тротуарную плитку на участке

Если вы решили создать дорожку, тротуар или площадку из любого вида тротуарной плитки, то вам необходимо знать основные основы этого процесса. Существует множество способов укладки тротуарной плитки. Это зависит от богатства вашего воображения. Вы можете выложить любой рисунок. Это может быть елочка – укладка каждой последующей плитки торцом к краю предыдущей.Шахматная укладка также никогда не выйдет из моды. Есть причудливые способы в виде плетения и кругов, змейки и геометрических орнаментов. Очень оригинально может смотреться хаотичная укладка плитки разных оттенков.

Сама технология укладки тротуарной плитки бывает трех основных видов:

  • На базовый слой влажного песка. При этом способе перед укладкой необходимо соорудить песчаную подушку. Для этого снимают дерн, плодородный слой земли и засыпают образовавшуюся яму 10-сантиметровым слоем песка, который затем увлажняют и утрамбовывают.
  • На слой песчано-цементной смеси. Отличается от первого способа тем, что в песок добавляется небольшая доля цемента. Это обеспечивает лучшее сцепление плитки с подложкой.
  • Кладка на песчано-цементный раствор. Этот способ самый надежный, так как фактически приклеивается к цементному раствору. Раствор готовят по общепринятой рецептуре: 1 доля цемента на 3 доли песка.

Если вы определились с рисунком и способом укладки плитки, то укладывать ее можно по следующему простому алгоритму:

  • Снять верхний плодородный слой почвы на 15 см.
  • Формируем откосы, как вдоль движения, так и поперек будущей дорожки для создания дренажной системы.
  • Разметка участка, где будут вестись строительные работы, выполняется колышками и любым шпагатом.
  • При необходимости оформляем бордюры.
  • Формируем подушку толщиной 10 см.
  • Выравниваем его поверхность.
  • Укладываем брусчатку и вдавливаем резиновым молотком.
  • Выполняем финишную затирку швов.

Садовая дорожка из тротуарной плитки, созданная своими руками, будет долго радовать своих владельцев безупречной службой в абсолютно любую погоду, но только при правильном выборе нужного вида плитки и четком соблюдении укладки технологии.

Если вы не можете определиться, какую тротуарную плитку выбрать, наша статья поможет вам разобраться в широком ассортименте и выбрать тот материал, который идеально подойдет для ваших целей.

История тротуарной плитки

Этот материал использовался с древних времен для создания прочных и долговечных дорог. В Древнем Риме и Греции ею выкладывали городские тротуары, а также набережные и крупнейшие дороги, имевшие государственное значение. Тротуарная плитка в нашей стране начала массово производиться в 70-х годах ХХ века.Технологии тех времен позволяли создавать только очень большие плиты, которые после нескольких лет эксплуатации трескались или деформировались.

Современные технологии производства этого материала позволили не только значительно уменьшить габариты плит, но и вывели их качество на совершенно новый уровень. Все существующие на данный момент виды тротуарной плитки отличаются повышенной прочностью и длительным сроком службы. Монтаж такого материала очень прост, он дешев и не требует особого ухода.

Плюсы современной тротуарной плитки:

  • Выдерживает резкие перепады температур, благодаря чему этот материал можно использовать в любой климатической зоне.
  • Плитка тротуарная абсолютно безопасна для окружающей среды и здоровья человека; при нагревании на солнце в воздух не выделяются ядовитые пары, как это бывает при перегреве асфальта. Поэтому его можно использовать для оформления дорожек, площадок вокруг жилых домов, возле детских учреждений, больниц.
  • Одним из основных его достоинств является долговечность, если полностью соблюдать технологию укладки материала, то он прослужит десятилетиями.
  • Тротуары из такой плитки очень легко разбираются при ремонте подземных коммуникаций. После работы материал снова укладывается, а тротуар приобретает прежний аккуратный вид.
  • Любая тротуарная плитка выглядит намного красивее асфальта. С его помощью можно создавать декоративные дорожки в саду, украшать территорию частных домов, санаториев, учебных заведений и всевозможных учреждений.Его часто используют для создания аккуратного тротуара перед магазинами, офисами, торговыми центрами. Он также идеально подходит для создания долговечных пешеходных дорожек в центре города, на набережных. Область применения этого материала обширна.
  • На таких тротуарах не будет луж и грязи при соблюдении технологии укладки плитки. Дождевая и талая вода будет быстро просачиваться через швы в грунт.

Недостатки тротуарной плитки:

  • На таком тротуаре может образоваться слой льда, если после сырой погоды резко начнутся заморозки.В этом случае плитка становится травмоопасной, ее необходимо присыпать песком.
  • Если технология укладки нарушена, то через некоторое время плитка может провиснуть, иногда довольно значительно, с образованием ямок и трещин.

В зависимости от материала и технологии производства различают следующие основные виды тротуарной плитки:

  • Цементно-песчаная плитка. Производится из цемента, щебня (гравия) и воды, поэтому является экологически чистым.Он бывает самых разных размеров и форм. Цвета этого вида тротуарной плитки всегда остаются яркими и не выгорают на солнце. Он подходит для создания городских тротуаров, по которым ежедневно будет проходить огромное количество людей, так как долговечен и не стирается. Вода в нем не будет стоять на поверхности, она очень быстро просачивается через швы в землю. Также его можно многократно демонтировать и укладывать обратно при необходимости, это не повлияет на его прочность.
  • Если вам нужна безопасная тротуарная плитка, выбирайте клинкер.На таком тротуаре или дорожке случайно поскользнуться в обуви с гладкой подошвой будет невозможно, так как его поверхность шероховатая. Изготавливается из специальных сортов глины путем высокотемпературного обжига в печах. Он абсолютно безопасен для здоровья человека и окружающей среды, так как не выделяет опасных паров. Эта плитка обладает отличной износостойкостью и прочностью. Также получаются очень красивые натуральные цвета.
  • Если вас интересует, какая тротуарная плитка лучше всего подходит для создания дорожек во дворе детских учреждений или для благоустройства территории вокруг бассейна, лучше всего для этих целей подойдет резиновая.Его изготавливают из полиуретана, резиновой массы и наполнителя, обрабатывая эти материалы при высоких температурах. Идеально подходит для использования на детских площадках, эта плитка не может соскользнуть или сильно удариться при падении. Даже в гололед его шероховатая, мягкая структура обеспечивает отличный контакт с обувью.
  • Если вам нужна несмываемая тротуарная плитка, выбирайте пластиковую (полимерно-песчаную). Изготавливается из песка, полимеров и красителей, вся смесь плавится при температуре +260 градусов и выше, а затем прессуется. Этот вид плитки является самым прочным, так как имеет нулевую истираемость. В нем отсутствуют токсичные вещества и цементная пыль. Он способен выдерживать высокие механические нагрузки, при этом на нем не будет сколов и трещин. Ухаживать за ним очень просто, если он загрязнится, его можно помыть водой или с помощью мыльного раствора. Цвета этого вида тротуарной плитки вас приятно удивят, широкая гамма оттенков позволит создать настоящие шедевры ландшафтного дизайна и со вкусом облагородить территорию.
  • Гранитная плитка производится путем спекания крошки природного камня.Он наиболее устойчив к агрессивным веществам. Если вы не знаете, какую тротуарную плитку выбрать, чтобы она выглядела богато и долговечно, остановите свой выбор на керамограните. Этот материал хорош тем, что не допускает подъема грунтовых вод, а также не выгорает на солнце. При необходимости его можно многократно разбирать и укладывать заново.

Наиболее распространенная плитка – бетонная.

В зависимости от технологии производства делится на три вида :

  • Изготовлено методом вибрационного литья. Бетонная смесь заливается в формы, которые устанавливаются на вибростол, обеспечивающий постоянную вибрацию. Благодаря этому происходит отличное уплотнение смеси. Затем плитки сушат около 12 часов при температуре +40 градусов. Эти виды тротуарной плитки отличаются повышенной морозостойкостью, они выдерживают до 200 циклов полного замораживания и оттаивания. Он получается очень прочным и подходит для городских тротуаров с большим потоком людей.В среднем срок его службы составляет около 10 лет.
  • Изготовлен методом вибропрессования. Бетонная смесь заливается в формы на вибрационной машине и прессуется сверху с помощью поршня, который также создает непрерывную вибрацию. Благодаря этому смесь быстро уплотняется. Созданная таким образом плитка получается шероховатой, она имеет строгую геометрическую форму. Благодаря этому при соблюдении всех технологий укладки поверхность тротуарной плитки получается идеально ровной. Если вы думаете, какую тротуарную плитку выбрать для улицы с интенсивным движением, остановите свой выбор на этом варианте. Вибропрессованная плитка идеально подходит для эксплуатации в условиях перепадов температур и повышенной влажности. Он выдерживает около 300 полных циклов замораживания и оттаивания.
  • Изготовлен методом гиперпрессования. Технология изготовления аналогична предыдущему способу, но все происходит без вибрации. Гидравлический пресс создает высокое давление на смесь, благодаря чему она быстро уплотняется. Этот метод производства полностью автоматизирован, что значительно снижает уровень брака, который может появиться из-за человеческого фактора.Из-за отсутствия ручной работы он дешевле.

В зависимости от формы различают следующие основные виды тротуарной плитки (фото):

  • Клеверные плитки часто можно увидеть в парках и скверах. Изготовлен из бетона, в который добавлен гранитный щебень. Главным преимуществом такой плитки является ее гладкая поверхность, которая не пропитывается грязью, поэтому остается чистой и эстетичной при любых погодных условиях.
  • Клинкерная плитка прекрасно выдерживает высокие нагрузки благодаря правильной геометрической форме в виде параллелепипеда.
  • Плитка с волнистыми краями хороша тем, что не смещается при длительном сроке службы и высоких поверхностных нагрузках. Брусчатка очень прочная благодаря «эффекту пазла», который достигается за счет неровных краев плитки.
  • Рулонная плитка со скругленными углами идеально подойдет для дачи или территории частного дома, где не будет огромных нагрузок на поверхность. По прочности он уступает предыдущим видам, но с его помощью можно создавать очень красивые дорожки и ландшафтный дизайн.
  • Плитка English Cobblestone

  • похожа на серый или коричневый натуральный камень. Изготавливается из бетона методом вибрационного литья. Он получается прямоугольной формы с фактурной поверхностью. Эта плитка выглядит просто и стильно.
  • Плитка с зубчатыми боковыми профилями идеально подходит для создания тротуаров для проезда транспортных средств. Он характеризуется самой высокой прочностью соединения элементов.

Теперь вы знаете, что такое тротуарная плитка. Но кроме его стандартных сортов есть и весьма необычные и оригинальные.

Мраморная плитка

Это невероятно красивый природный материал, который используется для отделки террас, дорожек на территории частного дома, также его можно использовать для создания очень прочного пола в помещениях. Мрамор идеально подходит для оформления театров, музеев, храмов. Он уникален тем, что каждая плитка будет иметь свой неповторимый природный рисунок, даже если вся партия изготовлена ​​из одного блока мрамора. Этот материал отличается высокой стойкостью к истиранию и перепадам температур.

Светящаяся плитка

Это уникальное современное изобретение, эта плитка излучает мягкий свет в темноте. С его помощью можно создать удивительный ландшафтный дизайн. Изумительно будут смотреться светящиеся дорожки на территории частного дома, отеля, ресторана.

Вам не нужны никакие провода, электричество, ведь такая плитка излучает свет благодаря светодиодам, которые работают на солнечных батареях. Обслуживание таких светящихся дорожек не требует никаких затрат, они полностью автономны.Укладывать такую ​​плитку нужно туда, куда днем ​​бьет солнце, чтобы свечение вечером и ночью было максимально ярким.

Тротуарная плитка для садовых дорожек

По совокупности своих качеств тротуарная плитка для дачи заслуживает того, чтобы считаться одним из лучших материалов для мощения. Разнообразие цветов, размеров и форм позволяет создавать художественные композиции, добавляющие изысканности даже самому обычному пейзажу. Наличие различных технологий изготовления – вибролитье и вибропрессование – позволяет подобрать оптимальный вариант по условиям эксплуатации, цене и долговечности.Все это обеспечивает тротуарной плитке высокий и стабильный спрос среди потребителей разного уровня достатка.

Выбор тайлов на дорожку

Первый вопрос, который необходимо решить при покупке, – какая уличная плитка для дорожек лучше всего соответствует вашим потребностям, литьевая или прессованная? Технология вибропрессования обеспечивает более высокое качество – повышенную прочность и износостойкость, низкое влагопоглощение и, как следствие, высокую морозостойкость. Плюс – противоскользящая поверхность. Если вы готовы заплатить премиальную цену за все эти преимущества, Vibratory Tile — хороший выбор.

С другой стороны, учитывая тот факт, что обычно тротуарная плитка для садовых дорожек не подвергается высоким нагрузкам, качество формовочного материала вполне достаточно для обеспечения его длительной эксплуатации. Кроме того, он обладает лучшими дизайнерскими качествами, что вкупе с приемлемой ценой является хорошим аргументом в пользу покупки.

Размеры в плане и толщина

Крупная плитка укладывается быстрее, а вот плиты мелкого размера лучше сохраняют целостность, да и с дизайнерской точки зрения выглядят предпочтительнее.

Требуемая толщина определяется планируемой нагрузкой. Для пешеходных зон вполне достаточно 3-4 см. Для мест, где будут проезжать автомобили, необходимо иметь толщину не менее 5-6 см.

На что следует обращать внимание при визуальном осмотре?

Правильные геометрические формы и одинаковые размеры говорят о хорошем качестве. Если форма искажена, а пластины отличаются размером, от покупки такого материала лучше отказаться.

Качественная плитка для дорожек имеет однородную структуру без трещин, воздушных карманов и включений.На обратной стороне не должно быть желтых пятен, свидетельствующих о том, что при изготовлении использовался глинистый песок, негативно влияющий на прочность изделия.

Окраска должна быть однородной не только по поверхности, но и по толщине.
Гладкость верхнего слоя и слишком яркий цвет не обязательно говорят о высоком качестве, скорее наоборот. Повышение гладкости достигается за счет добавления в раствор избытка воды или специальных добавок, что может негативно сказаться на прочности.

Нужно проверить материал «на звук» — слегка постучать ими друг о друга.

Качественная дачная плитка издает тонкий звук. Глухой звук указывает на избыток воды в растворе.

Чем можно заменить тротуарную плитку?

Наряду с тротуарной плиткой существует множество других материалов для мощения.

Большим спросом пользуется натуральный камень в виде плитняка или брусчатки – элитный материал с великолепным внешним видом и долговечностью.

Если камень не подходит по финансовым соображениям, можно прибегнуть к самому дешевому варианту – устройству дорожки с использованием обычного песчано-цементного раствора.Чтобы бетонная поверхность выглядела более эстетично, ее можно покрасить в любой желаемый цвет. Или напечатать на нем красивую фактуру с помощью специальных форм и красителей, т.е. превратить обычный бетон в печатный бетон. Для придания блеска и повышения защиты поверхность можно пропитать жидким стеклом или другим специальным составом.

Бетонная плитка для дорожек на даче может быть изготовлена ​​путем заливки песчано-цементного раствора в пластиковые формы, которые придают поверхности вид каменной кладки.

Вообще вариантов изготовления гусениц много, отличающихся по стоимости, внешнему виду и исполнению. Нужно только правильно сформулировать задачу — что именно и какой ценой вы хотите получить — и приступить к делу.

Укладка тротуарной плитки

Технология укладки тротуарной плитки существенно не отличается от укладки другими материалами. А что касается подготовительных операций, то они практически одинаковы. В упрощенном виде последовательность работ выглядит следующим образом.

  • С помощью шнура и колышков отмечают контуры дорожки.
  • Грунт извлекается на глубину 25-30 см, дно траншеи уплотняется.
  • На цементный раствор устанавливается бордюр, на дно траншеи укладывается геотекстиль.
  • Насыпается, выравнивается и утрамбовывается слой щебня толщиной 10-15 см.
  • Песок укладывают слоем 5-10 см, разравнивают граблями, поливают и утрамбовывают.
  • Готовят песчано-цементную смесь в пропорции 8:1, насыпают на песок и разравнивают.Толщина слоя субстрата из сухой смеси должна быть 3-4 см. Иногда от этой операции отказываются, укладывая прямо на песок.
  • Уложите плитку, регулируя ее положение резиновым молотком. Толщина швов выдерживается в пределах 3-5 мм.
  • Промежутки между плитками заполняются мелко просеянным песком.

Важно. Основание должно быть очень хорошо загерметизировано. Несоблюдение этого требования является основной причиной того, что тротуарная плитка для дачи со временем коробится в горизонтальной плоскости или даже трескается.При укладке должен быть обеспечен уклон к краям поверхности. Это исключит образование луж на трассе.

Заключение

Выбор материала для мощения дачной дорожки и способ ее укладки определяется условиями эксплуатации. Если предполагается, что по ней будет двигаться какая-то техника – автомобиль, мотоблок или что-то подобное, нужно выбирать каменную брусчатку, вибропрессованную толстую плитку или плиты-плиты, уложенные на бетонное основание.Или, в крайнем случае, залить простым бетоном с армированием.

Если дорожка будет воспринимать только вес человека, то с этим легко справится красивая и недорогая литая тротуарная плитка.

СЕМИНАР ПО ГРАЖДАНСКОМУ СТРОИТЕЛЬСТВУ ТЕМЫ: Ноябрь 2011

РЕФЕРАТ

Управление твердыми отходами является одной из основных основных услуг, предоставляемых муниципальными властями в стране для поддержания чистоты в городских центрах. Из-за быстрой урбанизации и индустриализации образовалось производство различных видов твердых отходов, которые представляют серьезную проблему для окружающей среды.Таким образом, утилизация и повторное использование твердых промышленных отходов, таких как фосфогипс, флюрогипс, летучая зола, шлак и известковый шлам и т. д., имеет важное значение с точки зрения их доступности и потенциального применения.

Подсчитано, что ежегодно в Индии образуется около 300 миллионов тонн неорганических отходов промышленного и горнодобывающего секторов. Достижения в области обращения с твердыми отходами привели к появлению альтернативных строительных материалов вместо традиционных строительных материалов, таких как кирпичи, блоки, плитка и т. д.Предпринимаются усилия по переработке различных отходов и использованию их в приложениях с добавленной стоимостью.

Поскольку почти все природные ресурсы эксплуатируются чрезмерно и находятся на грани исчезновения, всем нам пора отказаться от наших традиционных консервативных подходов и перейти к новым экологически безопасным альтернативам и методам, ведущим к устойчивому разработка.

Синергетическое использование основных промышленных отходов, образующихся в Индии, а именно летучей золы, доменного шлака и красного шлама, было исследовано для разработки новых строительных компонентов с использованием геополимеризации.К ним относятся: (а) высокопрочные цементы, (б) самоглазурованные настенные плитки и (в) тротуарная плитка. Летучая зола использовалась в качестве основного источника алюмосиликатов для геополимеризации. Гранулированный доменный шлак (ГШШ) и красный шлам использовались по отдельности или в сочетании с золой-уносом для улучшения свойств разработанных компонентов. Химическая и механическая активация были разумно включены в схемы обработки благодаря пониманию взаимосвязей обработка-структура-свойства. Установлено, что повышение реакционной способности золы-уноса за счет механической активации с использованием высокоэнергетических мельниц приводит к формированию компактной микроструктуры в процессе геополимеризации, что приводит к высокой прочности на сжатие (более 100 МПа) геополимерных цементов.Цементы также показали улучшенное время схватывания и очень низкое расширение в автоклаве. В самоглазурованных настенных плитках твердая непроницаемая глазурованная поверхность была получена при температуре ниже 150°C за счет регулирования распределения частиц твердых реагентов по размерам, вязкости суспензии и реакционной атмосферы. Самоглазурованная поверхность показала наличие гисмодиновой (Na-плагиоклазовой) фазы, которая отсутствовала в основной массе плитки. В тротуарной плитке летучая зола и гранулированный доменный шлак использовались для создания структурного каркаса, тогда как красный шлам использовался в качестве добавки к оксиду железа для окрашивания и щелочи. Настройка и отверждение произошло из-за формирования цементируемой золы и CSH GEL (A = AL 2 O 3 SI O 2 , C = CaO , H = H 2 O ). Технологии были разработаны в лабораторном масштабе, и в настоящее время предпринимаются усилия по их масштабированию до уровня пилотной установки.

 Этот отчет направлен на изучение переработки и использования промышленных отходов при производстве строительных материалов с добавленной стоимостью.

ГЛАВА 1

ВВЕДЕНИЕ

Концепция промышленной экологии основана на интеграции побочных продуктов и отработанных паров в различных отраслях промышленности, ведущих к производству полезных продуктов с почти нулевым потоком материала в окружающую среду. Строительная индустрия является одной из наиболее динамично развивающихся отраслей с огромным потенциалом промышленного симбиоза и синергетической утилизации промышленных отходов. С ростом осведомленности об окружающей среде во всем мире растет озабоченность по поводу обновления производственных процессов, а также разработки экологически чистых строительных материалов. Зеленый материал можно определить как продукты, изготовленные из отходов, переработанных или побочных продуктов для сохранения природных ресурсов, предотвращения токсичных и других выбросов, экономии энергии и содействия созданию безопасной и здоровой окружающей среды. Геополимеры, силико-алюминатные материалы, образованные в процессе имитации природного процесса формирования горных пород, быстро появляются в качестве нового класса строительных материалов для зеленого строительства.В процессе геосинтеза атомы кремния (Si) и алюминия (Al) вступают в реакцию с образованием молекул, химически и структурно сравнимых с молекулами, связывающими природную горную породу, что позволяет синтезировать новые продукты, обладающие наиболее идеальными свойствами породообразующих элементов, т.е. твердость, химическая стабильность и долговечность. Летучая зола, доменный шлак и красный шлам являются тремя основными промышленными отходами в Индии. В настоящее время образуется более 100 миллионов тонн летучей золы, 12 миллионов тонн доменного шлака и около 4 миллионов тонн красного шлама.По оценкам, производство этих отходов удвоится в обозримом будущем из-за быстрого расширения производства электроэнергии на основе угля и увеличения производства железа и стали и алюминия посредством первичной переработки. Тестичные материалы содержат SIO 2 и AL 2 O O 3 , наряду с Fe 2 O 3 , CAO , MgO, MnO и т. д., и имеют огромный потенциал в качестве искусственного сырья для геополимеров.

В процессе геополимеризации алюмосиликатная фракция вступает в реакцию со щелочной средой и превращается в твердый геополимерный продукт по механизму растворения-поликонденсации-структурной перестройки с развитием прочности. Доменный шлак ведет себя во время геополимеризации иначе, чем летучая зола и глина. Это связано с его более высокой реакционной способностью из-за в основном стекловидной структуры, что приводит к более быстрому растворению Si и Al во время геополимеризации.Часть CaO частиц шлака не обязательно участвует в поликонденсации, но реагирует с водой и может подвергаться реакции гидратации. Также сообщалось, что добавление доменного шлака в обычный силико-алюминатный геополимерный цемент и бетон улучшает характеристики схватывания. Использование красного шлама в геополимерах представляется привлекательным с точки зрения его высокой щелочности. Тем не менее, есть очень ограниченные попытки в этом направлении.

Этот документ основан на недавних исследованиях по разработке широкого спектра геополимерных продуктов с использованием летучей золы в качестве основного сырья наряду с гранулированным доменным шлаком (ГШШ) и красным шламом. Основное внимание уделяется: (а) высокопрочному цементу, (б) самоглазурованной плитке и (в) тротуарной плитке. Особое внимание уделяется обработке, структуре и свойствам продуктов. Также обсуждаются перспективы коммерциализации продукции.

ГЛАВА 2

МАТЕРИАЛЫ И МЕТОДЫ

Летучая зола и GBFS, использованные в исследовании, были получены на установке помола цемента в штате Чаттисгарх, Индия.Красный шлам был получен на алюминиевом заводе в штате Орисса, Индия. Химический анализ и физические свойства летучей золы, ГБФС и красного шлама приведены в Таблице 2.1.

Таблица 2.1. Химический анализ и физические свойства летучей золы, GBFS, красная грязь

SI O 2 + AL 2 O 3 + Fe 2 O 3  содержание летучей золы составляло > 70 %, и это была летучая зола класса F

согласно ASTM.Основность шлака (соотношение CaO/SiO2) составляла 1,06. Состав шихты каждого продукта был выбран на основании химических, физических и минералогических характеристик и реакционной способности. Состав продуктов с точки зрения количества используемой золы-уноса, доменного шлака и красного шлама указан на тройной диаграмме, представленной на рис. 2.1.

Рисунок 2.1. Состав геополимерного цемента, самоглазурованных плиток и тротуарной плитки

Геополимерные цементы были приготовлены с использованием сырой, а также предварительно обработанной летучей золы.Методы, используемые для предварительной обработки, включают воздушную классификацию и механическую активацию. Воздушная классификация проводилась с помощью воздушного классификатора 50 АТП. Механическую активацию золы-унос осуществляли с помощью истирающей мельницы и вибромельницы. Гидроксид натрия растворяли в воде не менее чем за 24 часа до использования. В случае геополимерного цемента геополимеризацию проводили, выдерживая образцы в контролируемой влажности в течение 24 часов при 27°C с последующим термическим отверждением при 60°C в течение 24 часов.

Для изготовления самоглазурованной плитки в качестве основных материалов использовались летучая зола и гранулированный доменный шлак (ГШШ) шаровой мельницы. Состав шихты тщательно перемешивали со щелочным активатором и заливали в изложницу. Цветные пигменты добавлялись в суспензию перед заливкой для получения желаемых цветовых эффектов. Затем отлитые плитки подвергали окантовке в течение 24 часов при температуре 27°С с последующей термообработкой в ​​диапазоне 150-300°С с использованием различных термоциклов.

Тротуарная плитка, красный шлам был тщательно перемешан с летучей золой и шаровой мельницей GBFS.Шихту готовили путем добавления крупных, средних и мелких заполнителей и щелочного активатора. Суспензию заливали в резиновые формы и оставляли застывать при температуре окружающей среды. Во всех случаях физические свойства проверялись в соответствии со стандартными процедурами, обсуждаемыми в другом месте. Выделение тепла в ходе реакций контролировали с помощью изотермического калориметра. Рентгенограммы образцов регистрировали на дифрактометре Siemens с использованием CoKα-излучения. Морфологию образцов исследовали с помощью сканирующего электронного микроскопа (СЭМ) с приставкой EDS для микроанализа.

ГЛАВА 3

ГЕОПОЛИМЕРИЗАЦИЯ ОТХОДОВ

Наиболее предполагаемые механизмы геополимеризации состоят из растворения алюмосиликатной фазы, полимеризации и повторного осаждения гелевой фазы, а также превращения гелевой фазы в кристаллический геополимер различной конфигурации. В зависимости от условий эксперимента разные стадии образования геополимера могут перекрываться и даже сливаться друг с другом. Изотермическую кондуктивную калориметрию использовали для изучения геополимеризации золы-уноса, смеси (ГБФС+зольная пыль) и смеси, содержащей (зольная пыль+ГБФС+красный шлам).Калориметрию проводили в следующих условиях:

(i) 27°C в течение 24 ч (рис.3.1)

(ii) 60°C в течение 24 ч после выдержки образца при 27°C в течение 24 ч (рис. 3.2)

Рис.3.1 Кривая изотермической кондуктивной калориметрии, показывающая растворение образцов при 27°C

Рис.3.2 Кривая изотермической кондуктивной калориметрии, показывающая геополимеризацию при 60°C после 24-часового растворения при 27°C

Калориметрический отклик на рис. 3.1 для смеси щелочной летучей золы при 27°C, как ожидается, представляет полимеризацию растворения и инициирование гелеобразования.Ответ на рис. 3.2 означает превращение в геополимер через стадию гелеобразования. На основании результатов кондуктивной калориметрии были сделаны следующие наблюдения:

(i) при 27°C (рис. 3.1), начальный экзотермический пик I во всех случаях указывает на то, что реакция началась, как только исходные порошки были смешаны с NaOH решение. В случае смеси (зольная пыль + GBFS + красный шлам) в начале наблюдался небольшой пик, который после короткого индукционного периода в 30 минут ускорялся до более сильного экзотермического пика.В других образцах такого индукционно-ускорительного периода не наблюдалось. В

условиях максимальной скорости реакции смесь (зольная пыль + ГБФС + красный шлам) показала максимальную скорость реакции, за которой следуют (зольная пыль + ГБФС) и зольная пыль.

(ii) при 60°С, после окантовки образца при 27°С в течение 24 ч (рис. 3.2) во всех образцах наблюдались два пика. Первый эндотермический пик, наблюдаемый в течение 0–250 мин, соответствует в основном дегидратации, происшедшей за счет испарения образовавшейся или оставшейся неиспользованной при гелеобразовании воды.Площадь под эндотермическим пиком для образца (зольная пыль + GBFS) оказалась более высокой, что указывает на большее количество образования геля. После эндотермического пика поликонденсации соответствует широкий плоский экзотермический пик, наблюдаемый в течение 240–1200 мин. Этот пик начинается и сглаживается раньше в летучей золе. Тогда как в других случаях пику потребовалось больше времени, чтобы сгладиться, возможно, из-за присутствия GBFS, что привело к образованию геля C-S-H.

Рисунок 3.3 Концептуальная модель геополимеризации

ГЛАВА 4

РАЗРАБОТКА НОВЫХ СТРОИТЕЛЬНЫХ МАТЕРИАЛОВ

4.1. ГЕОПОЛИМЕРНЫЙ ЦЕМЕНТ

Низкая реакционная способность летучей золы часто ограничивает использование летучей золы для геополимерных цементов из-за медленного набора прочности. Реакционная способность летучей золы зависит от содержания в ней стекловидной фазы, которая участвует в реакции геополимеризации. Остальным компонентам требуется больше времени для реакции из-за плохой реакционной способности, что приводит к медленному схватыванию и увеличению прочности геополимеров. Различные методы, такие как химическая активация, механическая активация и классификация летучей золы по размерам, были предложены в качестве средств улучшения реакционной способности.Недавно авторами были сделаны наблюдения, что использование механически активированной золы-уноса приводит к высокой прочности геополимеров на сжатие. Для повышения реакционной способности летучей золы были приняты два различных подхода: (а) воздушная классификация для отделения более мелких фракций и (б) механическая активация в истирающих и вибрационных мельницах. Ценосферы малых размеров быстрее охлаждаются при их образовании в процессе сжигания угля, а выделение более мелкой фракции воздушной классификацией приводит к увеличению стеклосодержания по сравнению с сырой золой-уносом. Механическая активация возникает из-за комбинированного эффекта разрушения частиц (площади поверхности) и других физико-химических изменений объема и поверхности, вызванных процессом измельчения.

Изменение реакционной способности летучей золы из-за повышенного содержания стекла и механической активации оценивали по сравнению с сырой летучей золой. На рис. 4.1 показано типичное распределение частиц по размерам для сырой золы-уноса (RFA), классифицированной золы-уноса (CFA), золы-уноса, измельченной при истирании (AMFA), и золы-уноса, измельченной вибрационным измельчением (VMFA). На основании медианного размера частиц (X50) образцы можно расположить в следующем порядке убывания: RFA (36.2 мкм) > VMFA (5,99 мкм) > AMFA (4,85 мкм) > CFA (2,79 мкм).

Рисунок 4.1. Распределение частиц RFA, CFA, AMFA и VMFA по размерам компактная структура, наблюдаемая в геополимерах на основе ВМФА

Рис.4.4 Геополимерный цемент и бетонные кубики

На Рис.4.2 показана рентгенограмма геополимеров на основе РФА, ЦФА, АМФА и ВМФА. Сходный характер рентгенограмм свидетельствует об образовании одних и тех же фаз во всех образцах. На рентгенограммах виден широкий пик в диапазоне 10–16°, соответствующий алюмосиликатному гелю. Кроме того, наблюдается присутствие фазы гидроксилсодалита, что свидетельствует о геополимеризации. Наиболее компактная микроструктура была получена в геополимерах на основе ВМФА с высокой долей продукта реакции (рис.4.3). Исходя из относительного количества образовавшегося геополимерного продукта и компактности микроструктуры, реакционная способность образцов золы-уноса снижается в следующем порядке: VMFA > AMFA > CFA > RFA.Несмотря на более высокий размер частиц ВМФА и АМФА (5-6 мкм) по сравнению с CFA (~3 мкм), интерес представляет более высокая реакционная способность механоактивированных образцов.

Физические свойства геополимерного цемента приведены в Таблице 2. Более высокая прочность AMFA и VMFA объясняется более высокой реакционной способностью благодаря механической активации, которая приводит к усилению геополимеризации и более плотной микроструктуре. Значительно более высокая прочность образцов, приготовленных с использованием VMFA, по сравнению с соответствующими образцами AMFA, подчеркивает важность устройства механической активации.Другие свойства, такие как время схватывания, расширение в автоклаве и т. д., указывают на то, что разработанные геополимерные цементы соответствуют спецификациям, установленным для гидравлических цементов, таких как обычный портландцемент, шлакопортландцемент и пуццоланцемент портландцемента.

Таблица 4.1 Свойства геополимерного цемента

4.2. САМОСТЕКЛЯННАЯ ПЛИТКА

Традиционно керамическая плитка производится путем высокотемпературного спекания/стеклования алюмосиликатных и силикатных минералов, таких как глина, кварц, полевой шпат и т.д.Прочность и другие свойства плитки развиваются за счет образования керамических связок. Сообщалось о получении плитки из керамогранита при температуре 250-400°С путем геополимеризации алюмосиликатных минералов. Переработанная реакция между алюмосиликатным минеральным каолинитом и NaOH при 100 ° C-150 ° C приводит к образованию гидроэдалита

Si 2 O 5 , AL 2 (OH) 4 + NaOH Na Na-Al-O) N N

Kaolinitehydro-Sodalite

в щелочной активации смесь летучей золы и шлака при температуре окружающей среды, соотношение летучей золы и шлака является наиболее важным фактором, влияющим на развитие прочности. Основным продуктом реакции является гидратированный силикат кальция с высоким содержанием тетракоординированного Al в его структуре. Добавление содержания кальция увеличивает степень геополимеризации при повышенной температуре и приводит к более высокой прочности. Благотворное влияние шлака на геополимеризацию летучей золы было использовано при разработке самоглазурующихся настенных плиток.

Глазурованная поверхность и основная часть плитки имеют совершенно разную микроструктуру, что видно на микрофотографиях СЭМ, показанных на рис. 4.5а и рис. 4.5б соответственно.

Глазурованная поверхность характеризуется хорошо связанными зернами, образующими плотную микроструктуру с очень низкой пористостью (рис. 4.5 а). Морфология тела плитки показывает хорошо прореагировавшее пористое тело. Рентгенофазовые исследования показали наличие гисмодиновой (Na-плагиоклазовой) фазы в глазурованной поверхности (рис. 4.5 в).

Рисунок 4.5 а. Плотно связанная микроструктура глазурованной поверхности, b. хорошо прореагировавшая микроструктура тела плитки, c. Рентгеновская дифрактограмма глазурованной и основной части плитки, и d.плитки разного цвета

Исследованиями EDX были идентифицированы два типа объемных продуктов реакции: (a) низкокристаллический гидрат силиката кальция, богатый Al, который включает в свою структуру Na и является результатом щелочной активации шлака, и (b) аморфно-щелочной гидрат алюмосиликата, образующийся в результате щелочной активации золы-уноса. Критический контроль гранулометрического состава, химического состава, реологии суспензии и реакционной среды необходим для образования необходимых фаз на глазурованной поверхности.

Свойства глазурованной геополимерной плитки приведены в таблице 4.2.

Таблица 4.2 Свойства геополимерной плитки

Разработанная плитка соответствует европейской спецификации (EN) для настенной плитки. Естественный цвет плитки был светло-серым, но с помощью цветных пигментов были созданы разные цвета и рисунки. В отличие от обожженной керамической плитки трещин и других дефектов глазури не наблюдалось. Хотя поверхность плитки была непроницаемой, пористость тела составляла 13-17%, что хорошо для сцепления с цементом.

4.3 ТРОТУАРНАЯ ПЛИТКА

Тротуарная плитка представляет собой небольшие цементные конструкции геометрической формы, которые обычно укладываются на дорожках или на любом открытом грунте в качестве твердой платформы. Поскольку эти плитки не цементируются, а укладываются только вплотную к слою рыхлого песка, их можно легко снимать, хранить и использовать повторно столько раз, сколько возможно. В Индии тротуарная плитка в основном изготавливается из вибролитого и/или прессованного цементного раствора или бетона, гидратированного в течение 28 дней. Прочность достигается за счет затвердевания цемента.Более ранние исследования щелочно-шлаково-красного шламового цемента (ASRC) показали высокую начальную и предельную прочность вместе с отличной стойкостью к химическим воздействиям. Это было достигнуто за счет введения в систему шлако-красный шлам вместо жидкого жидкого стекла твердого композиционного щелочного активатора. Продукты гидратации цемента ASRC представляли собой в основном гель C-S-H с низким соотношением Ca/Si в диапазоне от 0,8 до 1,2.

В настоящей работе летучая зола, GBFS и красный шлам использовались для образования вяжущих фаз путем щелочной активации при температуре окружающей среды.Красный шлам использовали для придания изразцам красящего эффекта от присутствия оксидов железа, а также частично добавляли щелочи для реакции. Как и в случае с самоглазурованной плиткой, в исследованиях XRD (рис. 4.6) и EDX были идентифицированы два основных продукта реакции. Гель C-S-H с Na в своей структуре в результате активации GBFS и аморфный щелочной алюмосиликатный гидрат, полученный в результате активации золы-уноса. Также присутствие оксида и гидроксида железа было результатом добавления красного шлама.

Рисунок 4.6 Рентгенограмма тротуарной плитки

Исследования СЭМ (рис. 4.7) продемонстрировали плотную микроструктуру, включающую многочисленные волокнистые структуры, соответствующие гелю C-S-H с Na в структуре.

Рисунок 4.7 Плотная микроструктура с многочисленными волокнами

Рисунок 4.8 Тротуарная плитка

Таблица 4.3 Свойства тротуарной плитки

Несмотря на то, что плитка производится при температуре окружающей среды (27-35°C), она обладает хорошей прочностью на сжатие и изгиб.

ГЛАВА 5

СИНЕРГЕТИЧЕСКОЕ ИСПОЛЬЗОВАНИЕ ПРОМЫШЛЕННЫХ ОТХОДОВ

Синергетическое использование промышленных отходов представляет собой новую концепцию, согласно которой для получения полезного продукта используется комбинация двух или более отходов.Основное преимущество синергии заключается в том, что дефицит составляющих из одних отходов компенсируется за счет использования вторых или третьих отходов, богатых дефицитным компонентом. Синергетическое использование также включает промышленный симбиоз, при котором используется физический обмен отходами/побочными продуктами между географически близкими отраслями. В настоящей работе использовались отходы трех отраслей промышленности: летучая зола тепловых электростанций, летучая зола и гранулированный доменный шлак металлургических заводов, а также летучая зола и красный шлам алюминиевых заводов.

Летучая зола использовалась для разработки геополимерного цемента, комбинация летучей золы и доменного шлака использовалась для изготовления самоглазурованных плиток, а все три вида отходов: летучая зола, ГБФС и красный шлам использовались для изготовления тротуарной плитки. С точки зрения нулевого или минимального поступления в окружающую среду геополимерный цемент лучше всего подходит для тепловых электростанций, где основным побочным продуктом является летучая зола. Самоглазурованная плитка и тротуарная плитка больше подходят для металлургической и алюминиевой промышленности соответственно. Инжир.5.1 показана карта синергии этих отходов.

Рис.5.1 Карта синергии для утилизации различных видов промышленных отходов

ГЛАВА 6

ЭКОНОМИЧЕСКИЙ И КОММЕРЧЕСКИЙ ПОТЕНЦИАЛ

На стоимость большей части промышленного производства все больше влияют операции, необходимые для его осуществления. побочные продукты. Затраты на утилизацию в соответствии с нормативными документами могут составлять 5-10% от производственных затрат в зависимости от объема и характера образующихся отходов.Основным преимуществом синергетического использования промышленных отходов является снижение себестоимости продукции. Процесс геополимеризации представляет собой низкотемпературный процесс, и, таким образом, потенциал для экономии энергии значителен. Цементный клинкер обычно производят при температуре ~1400°C, а керамическую плитку производят при температуре 950-1200°C. В то время как для геополимерного цемента и самоглазурованной плитки требуется температура 60-150°C. Ожидается, что такое значительное снижение температуры сэкономит до 70% затрат на электроэнергию. Кроме того, будет достигнута огромная экономия капитальных затрат, поскольку не требуются печи для высокотемпературной обработки.

Производители продуктов из геополимеров также могут получить выгоду от затрат на сырье, поскольку основными реагентами являются отходы. В Индии летучая зола и красный шлам бесплатны, и включаются только транспортные расходы. Стоимость гранулированного доменного шлака составляет около 400-500 рупий за тонну. На основании различных исходных данных был проведен технико-экономический расчет (табл.6.1):

Табл.6.1 Технико-экономические показатели производства геополимерных изделий

Технико-экономические показатели, основанные на лабораторных результатах, указывают на высокую коммерциализацию

потенциал.В этом направлении предпринимаются усилия путем создания пилотной установки для оптимизации производственных параметров и свойств в более широком масштабе.

ГЛАВА 7

ЗАКЛЮЧЕНИЕ

 Благодаря своей способности поликонденсировать кремний и алюминий в твердую монолитную керамическую структуру во время щелочной активации, геополимеры могут использоваться для утилизации промышленных отходов, богатых силикоалюминатами, таких как летучая зола. , GBFS, красный шлам и т. д. Новые строительные материалы, такие как высокопрочный геополимерный цемент, могут быть разработаны путем дополнительной обработки, такой как механическая активация, а самоглазурованная плитка и тротуарная плитка могут быть разработаны путем синергетического использования промышленных отходов, а именно летучей золы, GBFS. и красная грязь.Разработанные геополимерные продукты считаются новыми членами в спектре экологически чистых строительных материалов благодаря легкой и простой обработке, низкому потреблению энергии и отсутствию выбросов CO2. Продукты имеют хороший потенциал коммерциализации со значительной отдачей.

ССЫЛКИ

1. Санджай Кумар, РакешКумаар, А. Бандопадхьяй, С.П. Мехротра (2007) Новые геополимерные строительные материалы путем синергетического использования промышленных отходов, Национальная металлургическая лаборатория, Джамшедпур, Индия.

2. С.Д. Мудули, П.К.Роут, С. Пани, С.М. Мустаким, Б.Д. Наяк, Б.К. Мишра (2010) Инновационный процесс производства строительного кирпича холодного отверждения из горнодобывающих и промышленных отходов, IMMT (CSIR), Бхубанешвар.

Добавить комментарий

Ваш адрес email не будет опубликован.

*

*

*
