Вибростол для производства тротуарной плитки ВС-330

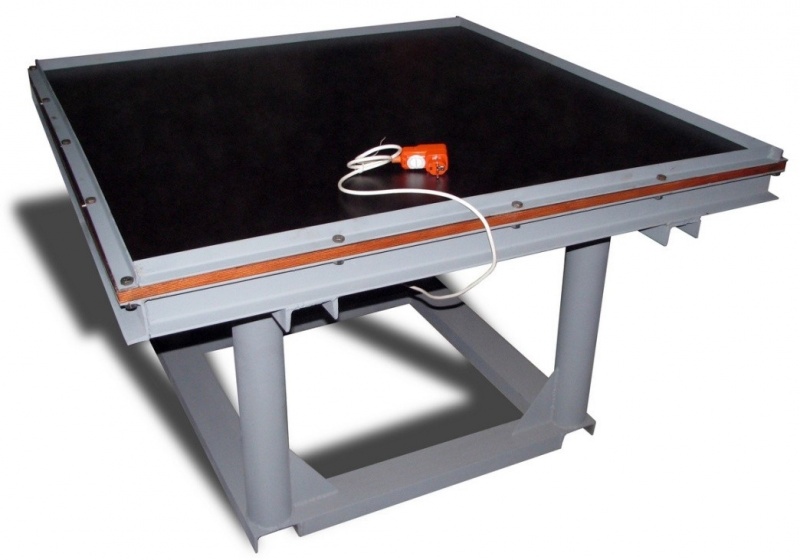

Вибростол «Вибромаш» ВС-330

Предназначен для изготовления тротуарной плитки или уплотнения смеси методом вибропрессования в малых и средних количествах.

Станина: Рассчитана на заводе таким образом чтобы обеспечить устойчивость конструкции – если вибрация будет передаваться и на корпус стола, то требуемого результат не получится. На верхнюю часть станины навариваются стаканы для пружин.

Пружины: Амортизируют передачу вибрации от рабочей поверхности к станине. Если есть желание изготовить стол самому:можно взять обычные от автомобиля или мотоцикла.  Наиболее часто встречающиеся чертежи вибростола предусматривает использование пружин.

Столешница: Это рабочая поверхность, на которой происходит вибропрессование продукции. Толщина листа от 3 до 8-9 мм -подбирается и рассчитывается в зависимости от нагрузки на вибростол.Площадочный вибратор (в данном случае надежный ВИ-99) крепится снизу к столешнице.

Пульт управления:  служит для управления вибростолом. Имеется кнопка включения и выключения




Характеристики  ВС-330
Г/ подъемность оптимальная, кг 270
Тип вибраторов ВИ-99
Количество вибраторов, шт. 2
Частота колебаний, Гц 50
Вынуждающая сила, кН 5,0…10,0
Потребляемая мощность, кВт 1,0
Номинальная мощность, кВт 0,5
Напряжение, В 42/380 или 220
Частота колебаний, об/мин 3000
Амплитуда колебаний, мм 0,2…0,5
Габариты, мм:
L 1300
B 1000
H 800
Масса, кг 245


Поставщик в РБ- ЗАО Белпромприбор  г. Минск

Оборудование для производства тротуарной плитки


В связи с постоянными изменениями цен на металл, стоимость уточняйте!Данный бетоносмеситель предназн..

0.00 р.






  0 отзывов

Описание

Данный вибростол предназначен для производства брусчатки, тротуарной плитки при небольших . .

0.00 р.






  0 отзывов

В связи с постоянными изменениями цен стоимость уточняйте! Мощность двигателя, кВт 0,53
Питание 42В..

11 100.00 р.






  0 отзывов

В связи с постоянными изменениями цен стоимость уточняйте! Мощность двигателя, кВт 0,53
Питание 42В. .

11 100.00 р.






  0 отзывов

В связи с постоянными изменениями цен стоимость уточняйте! Мощность двигателя, кВт 0,53
Питание 42В..

13 500.00 р.






  0 отзывов

В связи с постоянными изменениями цен стоимость уточняйте! Мощность двигателя, кВт 0,53
Питание 42В. .

7 900.00 р.






  0 отзывов

В связи с постоянными изменениями цен стоимость уточняйте! Мощность двигателя, кВт 0,53
Питание 42В..

7 900.00 р.






  2 отзывов

В связи с постоянными изменениями цен стоимость уточняйте! Мощность двигателя, кВт 0,53
Питание 42В. .

9 300.00 р.






  0 отзывов

В связи с постоянными изменениями цен стоимость уточняйте! Мощность двигателя, кВт 0,53
Питание 42В..

19 700.00 р.






  0 отзывов

В связи с постоянными изменениями цен стоимость уточняйте! Мощность двигателя, кВт 0,53
Питание 42В. .

19 700.00 р.






  0 отзывов

В связи с постоянными изменениями цен стоимость уточняйте! Мощность двигателя, кВт 0,53
Питание 42В..

23 200.00 р.






  0 отзывов

В связи с постоянными изменениями цен стоимость уточняйте! Мощность двигателя, кВт 0,53
Питание 42В. .

17 615.00 р.






  0 отзывов

В связи с постоянными изменениями цен стоимость уточняйте! Мощность двигателя, кВт 0,53
Питание 42В..

17 615.00 р.






  0 отзывов

В связи с постоянными изменениями цен на металл, стоимость уточняйте! Данный бетоносмеситель предназ. .

0.00 р.






  0 отзывов

В связи с постоянными изменениями цен на металл, стоимость уточняйте!Вибростол формовочный предназна..

0.00 р.






  0 отзывов

Профессиональный вибростол формовочный для крупнопоточного производства. Предназначен для формования..

0.00 р.






  0 отзывов

В связи с постоянными изменениями цен на металл, стоимость уточняйте!Габаритные размеры:

1300х1150х..

0.00 р.






  0 отзывов

В связи с постоянными изменениями цен на металл, стоимость уточняйте! Данный бетоносмеситель предназ. .

0.00 р.






  0 отзывов

В связи с постоянными изменениями цен на металл, стоимость уточняйте! Данный бетоносмеситель предназ..

0.00 р.






  0 отзывов

В связи с постоянными изменениями цен на металл, стоимость уточняйте!Описание

Данный вибростол пред. .

0.00 р.






  0 отзывов

В связи с постоянными изменениями цен на металл, стоимость уточняйте! Данный бетоносмеситель предназ..

0.00 р.






  0 отзывов

В связи с постоянными изменениями цен на металл, стоимость уточняйте!Профессиональный расформовочный. .

0.00 р.






  0 отзывов

В связи с постоянными изменениями цен на металл, стоимость уточняйте!Профессиональный расформовочный..

0.00 р.






  0 отзывов

В связи с постоянными изменениями цен на металл, стоимость уточняйте! Данный бетоносмеситель предна. .

0.00 р.






  0 отзывов

В связи с постоянными изменениями цен на металл, стоимость уточняйте!Профессиональный расформовочный..

0.00 р.






  0 отзывов

В связи с постоянными изменениями цен на металл, стоимость уточняйте! Данный бетоносмеситель предназ. .

0.00 р.






  0 отзывов

В связи с постоянными изменениями цен на металл, стоимость уточняйте!Габаритные размеры:

2600х2500х..

0.00 р.






  0 отзывов

В связи с постоянными изменениями цен на металл, стоимость уточняйте!. .

0.00 р.






  0 отзывов

В связи с постоянными изменениями цен на металл, стоимость уточняйте! Изготавливаются индивидуа..

0.00 р.






  0 отзывов

В связи с постоянными изменениями цен на металл, стоимость уточняйте!Изготавливаются индивидуально н. .

0.00 р.






  0 отзывов

В связи с постоянными изменениями цен на металл, стоимость уточняйте!Устанавливается на расформовочн..

0.00 р.






  0 отзывов

В связи с постоянными изменениями цен на металл, стоимость уточняйте!Устанавливается на расформовочн. .

0.00 р.






  0 отзывов

В связи с постоянными изменениями цен на металл, стоимость уточняйте!Изготавливаются индивидуально н..

0.00 р.






  0 отзывов

В связи с постоянными изменениями цен на металл, стоимость уточняйте!Устанавливается на расформовочн. .

0.00 р.






  0 отзывов

В связи с постоянными изменениями цен на металл, стоимость уточняйте!Устанавливается на расформовочн..

0.00 р.






  0 отзывов

В связи с постоянными изменениями цен на металл, стоимость уточняйте!Устанавливается на расформовочн. .

0.00 р.






  0 отзывов

В связи с постоянными изменениями цен на металл, стоимость уточняйте!Устанавливается на расформовочн..

0.00 р.






  0 отзывов

В связи с постоянными изменениями цен на металл, стоимость уточняйте!Устанавливается на расформовочн. .

0.00 р.






  0 отзывов

В связи с постоянными изменениями цен на металл, стоимость уточняйте! Используется для предварительн..

0.00 р.






  0 отзывов

В связи с постоянными изменениями цен на металл, стоимость уточняйте! Предназначено для двухступенча. .

0.00 р.






  0 отзывов

В связи с постоянными изменениями цен на металл, стоимость уточняйте!Вибросито для разделения сыпучи..

0.00 р.






  0 отзывов

Оборудование для производства тротуарной плитки



  1. Бетоносмесители
  2. Оснастка
  3. Вспомогательное оборудование
  4. Вибростолы

Для организации производства тротуарной плитки методом литья потребуется как минимум:



Один бетоносмеситель принудительного действия.

Формовочный вибростол.

Распалубочный вибростол. При организации небольшого производства плитки несложной формы (квадрат, прямоугольник) можно отказаться от распалубочного вибростола и выбивать плитку вручную.

Ванна с подогревом.

Ванна для раствора соляной кислоты.

Парк пластиковых форм, с расчетом на выдержку изделий.

Стеллажи с ровными полками для раскладки заполненных форм на сушке.

Так же необходимо позаботиться об источнике тепла на участке сушки, если предполагается выпускать плитку не только летом.



ВИБРОСТОЛЫ для производства тротуарной плитки

Вибростол используется для производства тротуарной плитки, заборов, фигур, статуй, подоконников методом вибролитья.

Устройство и принцип работы:

Вибростол включает в себя подвижный стол с вибратором динамического принципа действия и панель управления. Все это жестко закреплено на станине. Он легко устанавливается в цеху или строительном объекте. Вибростол обслуживает 2-3 человека.

Сущность технологии:

состоит в возможности получения тяжелого литьевого бетона плотностью 2200-2400 кг\куб.м. в различных формах на вибростоле. В состав бетонной смеси входит:  цемент, песок, щебень, вода, пластификатор.

Комплектность:

Для начала работы необходимо:

  •          вибростол,
  •          бетономешалка,
  •          формы,
  •          напряжение питания 220В.

Вибростол поставляется уже настроенным, наладки не требует и можно приступать к работе сразу после подключения его к сети питания.

Марка Размер   стола, мм. Нагрузка, кг. (оптимальная) Мощность потребляемая, кВт Кол-во вибраторов, шт.
ЭВ-340 1980 Х 980 300 3 2
ЭВ-345 1480 Х 980 250 1,8 2
ЭВ-344 1480 Х 730 150 1,8 2
ЭВ-343 980 Х 730 150 1,8 2
ЭВ-342 980 Х 480 100 1 2
ЭВ-341 730 Х 480 100 1 2
ЭВ-346 480 Х 480 80 0,5 1


Вибростол для производства тротуарной плитки

Тротуарная плитка последнее время находит все большее применение в качестве замены традиционному асфальтному покрытию, особенно в купных городах.

Это связано с тем, что тротуар, вымощенный такой плиткой, имеет прекрасную устойчивость к любым условиям использования и достаточно прочен, что бы служить много лет, даже на оживленных городских улицах.

К тому же — покрытие тротуарной плиткой более экологично чем асфальт, не размягчается во время жары и не выделяет никаких вредных для человека химических соединений.

Укладка плитки происходит на песчаное основание, благодаря чему на поверхности такого тротуара не скапливаются лужи (вода стекает в межплиточные зазоры).

Ремонтировать плиточные тротуары значительно проще и дешевле.

Плитка является универсальным материалом, ее можно укладывать в любых конфигурациях. Благодаря простому процессу производства тротуарной плитке можно придать любую форму, фактуру и цвет.

Производство тротуарной плитки очень просто, для него потребуется цемент, пигмент, наполнитель (песок либо щебень) и пластификатор. Из этих компонентов готовится смесь для производства плитки.

Необходим так же минимальный набор оборудования, в который входят вибростолы, формы для плитки и бетоносмесители.

Важнейшим оборудованием, от которого будет зависеть скорость и качество изготовления является вибростол для производства тротуарной плитки.

Устройство и принцип работы

Вибростол состоит из верхней плиты, подвижно закрепленной на металлической станине. На станине располагается двигатель, который с помощью того или иного способа передачи приводит в движение верхнюю рабочую плиту засталяя ее вибрировать.

Верхняя плита начинает вибрировать, благодаря чему поучается производить качественный литьевой бетон и изделия из него.

Различают формовочный и распалубочный вибростолы. На формовочные столы устанавливают специальные формы для изготовления плитки, либо других бетонных изделий.

В эти формы заливается приготовленная бетонная смесь, затем на некоторое время включается вибродвигатель. Благодаря вибрации бетонная смесь оседает и уплотняется, из нее выходит практически весь воздух.

Именно благодаря отсутствию воздуха плитка получается монолитной, без внутренних пустот, что значительно увеличивает ее качество и прочность.

После того как процесс уплотнения завершился и воздух больше не выделяется на поверхность будущей плитки вибродвигатель отключается и формы снимаются со стола для затвердевания.

Сушатся и затвердевают изделия, изготовленные с помощью вибростола примерно 20-25 часов, в естественных условиях.

После окончания процесса затвердения формы с готовой плиткой устанавливают на расформовочный (распалубочный) вибростол. Такие столы с помощью вибрации помогают извлечь плитку, затвердевшую в форме быстро и без лишних повреждений.

Вибростолы для тротуарной плитки должны обеспечивать равномерность вибрации всей рабочей поверхности, а так же небольшую амплитуду колебаний. Иначе бетонный раствор «закипит» и вместо удаления воздуха, вы получите наоборот насыщение воздухом бетонной смеси.

Использование вибростолов для производства плитки дает огромные преимущества. Это не только большая прочность изделий, но и заметная экономия материалов, так как можно использовать более жесткие смеси с значительно меньшим количеством цемента без потерь в качестве изделий.

Именно вибростолы позволили быстро преобразить в лучшую сторону тротуары многих городов страны, значительно удешевив производство тротуарной плитки.

К тому же, купить вибростол для тротуарной плитки не составляет никаких проблем. Это оборудование относительно недорогое, для того что бы с ним работать нужно только два человека.

Поэтому любой желающий может с помощью него изготовить плитку самостоятельно и использовать для личных целей или даже продавать и зарабатывать неплохие деньги.

Делаем вибростол своими руками

Устройство вибростола достаточно не сложно, так что даже человек, не особо разбирающийся в технике, сможет изготовить это оборудование в домашних условиях.

В первую очередь потребуются чертежи вибростола для тротуарной плитки, которые легко можно найти в интернете. Затем, придерживаясь чертежа, изготавливаются собственно вибростол.

При этом нужно соблюдать несколько правил. Станина должна быть достаточно прочной и тяжелой, что бы не смещаться под действием вибродвигаетля. Так же необходимо прочно, но подвижно соединить рабочую поверхность вибростола и станину.

Двигатели на вибростолы, как серийные, так и самодельные устанавливаются электрические. Изготовление вибростола для тротуарной плитки не обойдется без покупки одного из таких двигателей.

Они самые надежные, экономичные и простые в использовании. Обычно устанавливают двигатели, питающиеся от 380В сети, но вполне подойдут и 220В, так как значительная мощность от них не требуется.

Если вы собираете вибростолы для тротуарной плитки своими руками, самым сложным является правильно расположить, а так же соединить с двигателем вал с дисбалансами, которые будут преобразовывать работу электродвигателя в вибрацию.

Как правило, их соединяют ременной передачей, на двигатель монтируют эксцентрики, которые позволяют регулировать силу вибрации. Сложность заключается и в правильном расположении дисбалансов, так что бы вся рабочая поверхность стола равномерно вибрировала с нужной амплитудой.

Важно надежно закрепить электродвигатель, чтобы он не подвергался воздействию вибрации, иначе — срок его службы значительно уменьшится.

Таким образом изготовить самодельный вибростол для тротуарной плитки, который обеспечит производство любых изделий из высококачественного бетона в домашних условиях совсем несложно.

Приложив немного усилий, вы сможете получить оборудование, которое позволит производить тротуарную плитку не только для собственных нужд, но и на продажу.

Производительность многих самодельных вибростолов может достигать 50-60 м2 плитки в сутки. Такого количества вполне хватит для ведения небольшого бизнеса по производству и продаже тротуарных плиток.

Вибростол универсальный для производства еврозаборов и тротуарной плитки

Цена: €583,20

Вибростол универсальный для производства тротуарной плитки и заборных панелей (еврозабора) толщина столешницы 8-10 мм потребляемая мощность 500 Вт, рабочее напряжение 380, масса без форм 420 кг, габаритные размеры 2100х900х800 мм

Вибростол предназначен для производства тротуарной плитки, заборов, композитных блоков с пенобетоном, фигур, статуй, подоконников методом вибролитья.

Принцип работы : Вибростол включает в себя подвижный стол с вибратором. Все это жестко закреплено на станине. Он легко устанавливается в цеху или строительном объекте. Установку обслуживают 2 человека.
Сущность технологии состоит в возможности получения тяжелого литьевого бетона плотностью 2300 кг. куб.м. в различных формах на вибростоле. В состав бетонной смеси входит: цемент, песок, щебень, вода, пластификатор.
Для начала работы необходимо: вибростол , бетономешалка, формы, напряжение питания 380В. Вибростол поставляется уже настроенным, наладки не требует и можно приступать к работе сразу после подключения его к сети питания.

Характеристики:

Вес 260 кг
Расход бетона на 1 изделие 0 л
Габариты изделия 2100 × 800 × 900 см

Вибрационный стол, машина для производства брусчатки, блокировочная плитка

Описание

Мы занимаемся поставкой «Вибростол для производителей бетонных блоков» . http://www.srikrishaoverseas.com вибростол прост в установке и эксплуатации, не требует дополнительного обслуживания и ухода.

http://www.srikrishaoverseas.com Вибростол отличается высокой прочностью и высокой эффективностью защиты от коррозии.по вопросам, связанным с вибрационным столом, также поддерживаются спецификации заказчика. сделать

Мы стремимся к превосходному выбору решеток, играющих ключевую роль в поддержании скорости.

В автомобильной промышленности используются стержни, и эти стали доступны в соответствии с потребностями и требованиями.

Мы предлагаем эти Барринги по рыночным ценам на переднем плане.

http://www.srikrishnaoverseas.com Мы предлагаем ряд высокоточного оборудования для завода по производству бетонных блоков для мощения.

все виды бетоноукладчиков, бетонной плитки для пола, бетонной плитки для стен с учетом требований применения в строительной отрасли. Наш спектр инженерных работ представлен в соответствии с международными стандартами. Эти машины разрабатываются и оцениваются с точностью

Как использовать вибростол для изготовления цветной тротуарной плитки/напольной плитки/настенной плитки очень просто.

Вам понадобятся два вибростола, 1 для цветной смеси (для верхнего слоя) и 1 базовый слой бетонной смеси.

на 1-м вибростоле, вы должны заполнить модули толщиной 7-10 мм, и он будет двигаться так же на вибростоле, как показано на видео. Пожалуйста, дайте 45-60 секунд времени для вибрации.

на 2-м вибростоле должен быть там, где заканчивается первый вибростол, теперь вам нужно заполнить бетонной смесью формы из ПВХ, содержащие красящую смесь, как показано на видео. после заливки бетонной смеси в форму дайте снова 45-60 секунд Время для вибрации.

Вибрационные машины, которые крепятся к опалубке или бетонным столам или используются в качестве виброрейки для уплотнения влажного бетона.

Увеличивает прочность на сжатие и сцепление между бетоном и арматурой и снижает проницаемость бетона. Уменьшает холодные швы, ячеистость, чрезмерное попадание воздуха и сегрегацию. Заставляет бетон в круглом поле действия действовать как жидкость

Машина для производства блоков с вибростолом.

почти сказал в приведенном выше определении, что вибраторы используются для удаления вовлеченного воздуха, но, конечно, некоторые бетонные изделия содержат воздух, преднамеренно вовлеченный, чтобы сделать их легкими, поэтому я буду использовать термины большие пустоты и захваченные воздушные карманы.

Согласно очень грубому эмпирическому правилу, до 20% материала, выходящего из задней части транспортировочного смесителя, представляет собой воздух, захваченный бетоном. Мы должны удалить его, и способ, которым мы это делаем, заключается в том, чтобы применить к нему вибрацию, когда он помещен в окончательное положение, пока он все еще находится в жидком состоянии.

Вибрационный стол Sri Krishna Plasto очень удобен в использовании
Вибрационный стол Sri Krishna Plasto отличается высокой эффективностью
Наш вибрационный стол безотказная работа
Вибрационный стол с низким уровнем шума
Правильно оснащен двигателями и позволяет другому обеспечивать правильную работу
Низкое энергопотребление
Наш вибростол Низкие эксплуатационные расходы

  • Двигатель вибростола 2 л.с.
  • Вибростол 3 фазы.
  • Двигатель вибростола Гарантия на замену 12 месяцев*.
  • Для вибростола вам нужно просто подключить питание, это похоже на вибростол Plug and Play.
  • Размер вибростола: 10 футов в длину и 2,5 фута в ширину.
  • Вибрационный стол Дополнительная плата за упаковку При необходимости в деревянном ящике.
  • Вибростол Freight Extra.
  • Налог согласно применимому законодательству.

Вибрационный стол — Производитель вибрационного стола из Ноиды

Вибрационный стол Производитель машины

HP Tiles Machinery — крупнейший производитель машин для изготовления переплетенных плиток, машин для производства блоков для асфальтоукладчиков, машин для производства кирпича из летучей золы. Блок в Нойде, штат Уттар-Прадеш, мы также поставляем комплексные установки по всему миру. Уттар-Прадеш, мы производим полную установку завода, производя процесс высококачественной цементной плитки или блока для нашего ценного клиента, наша хорошая тенденция и техническая команда всегда поддерживают нашего клиента.Любая информация о наших продуктах Пожалуйста, свяжитесь с нами. ВСЕГДА МАШИНА ГОТОВА К УСТАНОВКЕ. Полуавтоматическая машина для производства асфальтоукладочных блоков Автоматическая машина для производства асфальтоукладочных блоков Полностью автоматическая машина для производства асфальтоукладочных блоков Производитель машин для производства асфальтоукладчиков Производитель машин для производства асфальтоукладчиков Производитель машин для производства бетонных плиток Производитель машин для производства блокировочных блоков Производитель машин для производства бетонных блоков Производитель машин для производства бетонных плиток Цементная плитка Изготовление машин Производитель клетчатых плиток Изготовление машин Производитель пластиковых форм для асфальтоукладчиков Формы для брусчатки из ПВХ Блокировка плитки Отвердитель Химический производитель Зигзагообразные пластиковые формы Цвет оксида железа

Ассам (диспетчер)

  • Bihar (PATNA)
  • Chhattisgarh (Raipur)
  • Goa (Panaji)
  • Gua (Panaji)
  • Гуджарат (Гандинагар)
    • Haryana (Чандигарх)
    • HiMachal Pradesh (Shimla)
    • Jharkhand (R Anchi)
    • Карнатака (Бангалор)
    • Керала (тируванантапурам)
    • Madhya Pradesh (Bhopal)
    • Махараштра (Мумбай)
    • Manipur (IMPHAL)
    • Meghalaya (Shillong)
    • Mizoram (Aizawl)
    • Nagaland (Kohima)
    • Одиша (Bhubaneshwar)
    • Punjab (Чандигарх)
    • Rajasthan (Jaipur)
    • Sikkim (Gangtok)
    • Tamil Nadu (Chennai)
    • Telangana (Hyderabad)
    • Thrangura (Agartala)
    • Уттаракханд (Дехрадун)
    • Уттар-Прадеш (Лакхнау)
    • Западная Бенгалия (Калькутта)

    Купить Вибростол для асфальтоукладчика

    Вибрационный стол для асфальтоукладочного блока является одним из лучших видов вибрационного оборудования, которое обеспечивает идеальное осаждение компактных, сухих и сыпучих материалов в контейнерах. Это обеспечивает значительное увеличение веса нетто контейнера или уменьшение размера содержимого для облегчения использования контейнеров меньшего размера. Это помогает снизить стоимость упаковки и транспортировки. Мы предлагаем электромагнитные в дополнение к электромеханическим версиям для удовлетворения нескольких программ. Они доступны по ведущим бизнес-ставкам.

    Вибрационный ленточный конвейер состоит из двух вибрационных столов, которые имеют плоскую верхнюю часть и приводятся в движение двумя вибродвигателями, расположенными под вибрационным столом.Плоский резиновый ремень проходит поверх двух вибрирующих столов.

    Формы транспортируются на резиновой ленте поверх вибрационных столов. Вибрационная активность приводит к тому, что смесь шлама оседает в форме, а вовлеченный воздух выпускается из смеси шлама.

    Prem Industries — крупнейший производитель вибрационных столов Batala | Индия.

    Частота и мощность вибростола гибки для каждого типа производимого архитектурного камня. Скорость транспортировки ленты контролируется частотно-регулируемым приводом (VFD), который является частью системы.

    Длина и ширина ремня зависят от размера и веса форм, используемых для производства архитектурного камня. Скорость процедуры определяется смесителем периодического действия.

    Повышает прочность на сжатие и сцепление между бетоном и арматурой и уменьшает проницаемость бетона, уменьшает образование сот, уменьшает холодные соединения, сегрегацию, избыточное попадание воздуха.

    Транзитный смеситель

    представляет собой атмосферу, захваченную бетоном.Мы должны удалить его, пока он все еще находится в жидком состоянии, и способ, которым мы это делаем, заключается в том, чтобы встряхивать его, когда он действительно помещается в свое окончательное положение.

    • Вибростол очень удобен в использовании
    • Вибрационный стол высокой эффективности
    • Вибростол Безаварийная работа
    • Вибростол с низким уровнем шума
    • Правильно оборудовать двигатели и включить еще один для обеспечения правильной работы
    • Низкое энергопотребление
    • Вибростол Низкий уход

    Влияние процесса вибропрессования на прочность на сжатие бетонных блоков для мощения

    Исследовательская статья

    Специальные выпуски

    • 1.

      Департамент гражданского строительства, инженерный факультет, Университет Джембера, Джембер 68121, Индонезия

    • 2.

      Гражданский факультет, инженерный факультет, Университет Бравиджая, Маланг 68121, Индонезия

    • Получено:
      11 февраля 2020 г.

      Принято:
      13 мая 2020 г.

      Опубликовано:
      25 мая 2020 г.

  • Бетонные блоки для мощения представляют собой смесь цемента и заполнителей, которые используют энергию сжатия блоков.Бетон для мощения относится к категории сухого бетона, поэтому в процессе уплотнения требуется энергия блоков. Блочная энергетика состоит из ручных блоков, блочных прессов и вибропрессовых блоков. Представляют собой прессующие блоки для использования гидравлики с сильным толчком 75 кг/см 2 длительностью 1, 2 и 3 с. Затем методом блочного вибропрессования, а именно изменением длины вибрации в пределах 4-8 секунд с частотой 25-50 Гц и прессованием 75 кг/см 2 . Все испытуемые образцы с одинаковым объемным соотношением состава 1 цемент:4 песок:4 щебень зола 0-5 мм, а соотношение воды и цемента равно 0.6. Результаты показали, что ручной блок и блок прессования не имеют резкого увеличения прочности на сжатие, несмотря на большее количество ударов в ручном блоке и увеличение времени в методе прессования блока. Процесс вибропрессования показывает значительный и линейный рост прочности на сжатие с увеличением вибрации и частоты. Сделан вывод о том, что прочность брусчатки на сжатие бетона очень зависит от брусчатки в плане частоты и продолжительности колебаний.

    Образец цитирования: Эрно Видаянто, Агос Сухарджоно, Виснумурти Виснумурти, Ачфас Закоеб.Влияние процесса вибропрессования на прочность на сжатие бетонных блоков для мощения[J]. Материаловедение AIMS, 2020, 7 (3): 203-216. doi: 10.3934/matersci.2020.3.203

  • Аннотация

    Бетонные блоки для мощения представляют собой смесь цемента и заполнителей, которые используют энергию сжатия блоков. Бетон для мощения относится к категории сухого бетона, поэтому в процессе уплотнения требуется энергия блоков. Блочная энергетика состоит из ручных блоков, блочных прессов и вибропрессовых блоков. Представляют собой прессующие блоки для использования гидравлики с сильным толчком 75 кг/см 2 длительностью 1, 2 и 3 с. Затем методом блочного вибропрессования, а именно изменением длины вибрации в пределах 4-8 секунд с частотой 25-50 Гц и прессованием 75 кг/см 2 . Все испытуемые образцы с одинаковым объемным соотношением состава 1 цемент:4 песок:4 щебень зола 0-5 мм, а соотношение воды и цемента равно 0.6. Результаты показали, что ручной блок и блок прессования не имеют резкого увеличения прочности на сжатие, несмотря на большее количество ударов в ручном блоке и увеличение времени в методе прессования блока. Процесс вибропрессования показывает значительный и линейный рост прочности на сжатие с увеличением вибрации и частоты. Сделан вывод о том, что прочность брусчатки на сжатие бетона очень зависит от брусчатки в плане частоты и продолжительности колебаний.

    Ссылки

    [1]

    Шакель Б. (2003 г.) Проблемы мощения бетонными блоками как зрелой технологии. Материалы 7-й Международной конференции «Мощение бетонными блоками », 1-9.

    [2]

    Невилл А. М., Брукс Дж. Дж. (2010) Бетонщик г, 2-е изд., Англия: Pearson Education Limited.

    [3]

    Penteado CSG, de Carvalho EV, Lintz RCC (2016) Повторное использование отходов полировки керамической плитки в производстве брусчатки. J Clean Prod 112: 514-520. doi: 10.1016/j.jclepro.2015.06.142

    [4]

    Ваттанасиривеч Д., Сайтон А., Ваттанасиривеч С. (2009) Брусчатка из отходов производства керамической плитки. J Clean Prod 17: 1663-1668. doi: 10.1016/j.jclepro.2009.08.008

    [5]

    Уйгунолу Т. , Топку И.Б., Генсел О. и др.(2012) Влияние содержания летучей золы и типов заполнителей на свойства сборных железобетонных блокирующих блоков (PCIB). Constr Build Mater 30: 180-187. doi: 10.1016/j.conbuildmat.2011.12.020

    [6]

    Генцел О., Озел С., Коксал Ф. и др. (2012) Свойства бетонных блоков для мощения, изготовленных из отходов мрамора. J Clean Prod 21: 62-70. doi: 10.1016/j.jclepro.2011.08.023

    [7]

    Agyeman S, Obeng-ahenkora NK, Assiamah S, et al. (2019) Использование переработанных пластиковых отходов в качестве альтернативного связующего для производства брусчатки. Корпусная шпилька Constr Mater 11: e00246.

    [8]

    Udawattha C, Galabada H, Halwatura R (2017) Брусчатка из глинобетона для пешеходных тротуаров. Корпусная шпилька Constr Mater 7: 249-262

    [9]

    Де Сильва П. , Саго-Кренстил К., Сирививатнанон В. (2007)Кинетика геополимеризации: роль Al2O 3 и SiO 2 . Цементобетон Res 37: 512-518 doi: 10.1016/j.cemconres.2007.01.003

    [10]

    Арслан Б., Камас Т. (2017) Исследование влияния размера заполнителя на поведение бетона при сжатии с помощью электромеханической спектроскопии и спектроскопии механического импеданса. Procedia Struct Integr 5: 171-178. doi: 10.1016/j.prostr.2017.07.093

    [11]

    Линг Т., Нор Х., Мудиёно Р. (2006) Влияние соотношения цемента и воды в цементе на бетонную брусчатку. Constr Build Environ 3: 26-27.

    [12]

    Baskaran K, Gopinath K (2013) Исследование применимости методов расчета смесей ACI и DOE для брусчатки. Годовые операции Института инженеров , Шри-Ланка , 127-134.

    [13]

    Xuan D, Zhan B, Poon CS (2016) Разработка нового поколения экологически чистых бетонных блоков путем ускоренной карбонизации минералов. J Clean Prod 133: 1235-1241. doi: 10.1016/j.jclepro.2016.06.062

    [14]

    Джамалуддин А.Р., Каронж М.А., Тьяронге М.В. и соавт.(2020) Оценка устойчивых бетонных блоков для мощения, содержащих переработанную чайную золу. Корпусная шпилька Constr Mater 12: e00325.

    [15]

    Sulistyana P, Widoanindyawati V, Pratamab MMD (2014) Влияние сжатия, применяемого во время производства, на прочность на сжатие сухого бетона: экспериментальное исследование. Procedia Eng 95: 465-472.doi: 10.1016/j.proeng.2014.12.206

    [16]

    Комитет ACI 309 (2011) Поведение свежего бетона при вибрации.

    [17]

    Xiao YJ, Liu R, Song HP и др. (2015) Характеристики перлитовой звукопоглощающей плиты, изготовленной методом вибрационного формования. Open Mater Sci J 9: 39-42. дои: 10.2174/1874088X0150

    39

    [18]

    Boral limited (2006) DS2006 уплотнение бетона. Доступно по адресу: https://www.boral.com/news-announcements/management-presentations.

    [19]

    Badan Standardisasi Nasional (1996) Bata beton (брусчатка).СНИ 03-0691-1996.

    [20]

    Иффат С. (2015) Связь между плотностью и прочностью на сжатие затвердевшего бетона. Concrete Res Lett 6: 182-189.

    [21]

    Wersall C (2016) Оптимизация частоты вибрационных катков и плит для уплотнения гранулированного грунта.Доступно по адресу: http://www.diva-portal.org/smash/record.jsf?pid=diva2%3A929931&dswid=1941.

    [22]

    Ко Х.Б., Йео Д., Шахидан С. (2017)Влияние повторной вибрации на прочность на сжатие и твердость поверхности бетона. Серия конференций IOP: Материаловедение и инженерия , 271: 012057. doi: 10.1088/1757-899X/271/1/012057

    [23]

    Арслан М. Е., Йозгат Э., Пул С. и др.(2011) Влияние времени вибрации на прочность обычного бетона и бетона с высокими эксплуатационными характеристиками. Материалы 4-й международной конференции WSEAS по энергетике и развитию-окружающая среда-биомедицина , 270-274.

    [24]

    Ковальска А., Аузинс Дж. (2011) Исследование технологии процесса вибропрессования. Материалы 10-й Международной научной конференции , 26: 408-412.

  • Промышленный вибрационный стол Производитель, поставщик в Нойде, Уттар-Прадеш

    Описание продукта

    Мы получили широкое признание в этой отрасли за предоставление оптимального диапазона качества вибростола для асфальтоукладчика.Этот вибростол с прочной конструкцией изготовления. весь материал с фирменным материалом.

    Мы поддерживаем экспертные знания в предложении нашим клиентам различного множества Двойной Машины Создания Trihex, которая надежна по своей природе и основана на работе. Вся наша номенклатура изделий имеет размерную точность по своей природе и устойчива к истиранию по своей природе. Мы производим весь ассортимент продукции, используя сырье гарантированного качества и новейшие технологии. Они имеют гладкую отделку и доставляются в четко оговоренные сроки.

    Он также очень эффективен для обработки широкого спектра металлических деталей, таких как гайки, болты и заклепки. В более необычном случае установки укладывают 2000-килограммовые рулоны полосовой стали, чтобы выровнять их перед транспортировкой и хранением. Эти вибрационные столы доступны в двух типах: электромагнитные и электромеханические. Выбор надлежащего типа и модели зависит от области применения, характеристик материалов или объектов, с которыми приходится работать, их реакции на вибрацию, максимального веса, с которым необходимо работать, и типа контейнера.

    Доступны пять моделей с максимальной загрузкой до 6 тонн. Приводы вибраторов имеют прочную конструкцию и оснащены сверхпрочными подшипниками для увеличения срока службы. Приводы полностью закрыты, защищены от пыли и брызг.

    Мы также предлагаем таблицу вибратора нашим клиентам. Vibration

  • Автоматический вибратор таблицы
  • 01 шт.

    Максимальный вес

    Максимальный вес

    400-800 кг

    Размер Машина

    38

    120 x 30 дюймов

    37

    Crompton

    коробка передач

    70238

    7 дюймов

    Power в HP

    3

    Марка материала

    31 MS

    Вибростолы для тротуарной плитки своими руками.

    Чертежи, инструкции

    Сегодня многие горожане, наверное, хотели бы иметь дачу или частный дом, на территории которого есть ухоженный газон и привлекательные дорожки. Если нет возможности выделить внушительную сумму из бюджета, но есть желание обустроить экстерьер участка, можно изготовить вибростол для производства плитки, который создаст материал для обустройства дорожек.

    Описание вибростола

    Описываемая конструкция проста, она незаменима при самостоятельном изготовлении тротуарной плитки.Это устройство позволит производить изделия разной формы, при этом в качестве материала следует использовать бетонную смесь.

    Не думайте, что вибростол можно приобрести только в специализированных магазинах. Эту конструкцию вы можете сделать сами. В качестве основания выступает верхняя плита, прикрепленная к стальному основанию посредством подвижного соединения. Помимо всего прочего, вам нужен двигатель, который будет управлять поверхностью.

    В процессе вибрации плит из форм, которые заливаются бетоном, выходят пузыри. Только так можно гарантировать надлежащее качество продукта. При изготовлении вибростолов для тротуарной плитки своими руками необходимо обеспечить идеальную ровность столешницы. Он должен быть плавным, а используемый двигатель должен обеспечивать равномерную вибрацию.

    Подготовка инструментов и материалов

    Для проведения работ стальная труба в количестве 4 штук, лист металла, который будет составлять основу столешницы, а также металлическая пружина — она ​​станет подвижным соединением .Мастеру нужен уголок размерами 50 х 50 мм, который можно заменить профильным профилем. Позаботьтесь о наличии двигателя, который будет иметь нужную мощность. Когда вибростолы для тротуарной плитки изготавливаются своими руками, специалисты готовят сварочный аппарат, дрель, а также болгарку. Для установки двигателя понадобятся болты в количестве 4 штук.

    Технология изготовления

    Несмотря на то, что вибростол представляет собой простую конструкцию, в процессе работы следует руководствоваться описанной ниже технологией.

    Основа, на которую будет крепиться столешница, должна быть изготовлена ​​из уголка или швеллера. Размеры вибростола могут быть совершенно разными в зависимости от желания мастера. Мы возьмем стандартные размеры, которые ограничены 700 х 700 мм. Если вы решили использовать другие габариты, то помните, что они должны соответствовать мощности используемого двигателя.

    При изготовлении вибростола для тротуарной плитки своими руками мастера используют трубы, выполняющие роль ножек. Их следует приварить к основанию.Для обеспечения максимальной устойчивости стальные пластины должны быть приварены к ножкам и усилены бетоном. Если этот шаг исключить, стол в процессе использования будет переезжать с места на место, при этом устойчивость конструкции будет под вопросом.

    Высота стола подбирается индивидуально, однако важно обеспечить удобство работы с конструкцией. Кроме всего прочего, двигатель должен находиться на определенном расстоянии от земли. Если вы делаете шейкеры для тротуарной плитки своими руками, то в каждом углу от центральной части следует приварить пружинки. Для проведения этих работ идеально подходят те детали, которые позаимствованы у мопеда. Предварительно их нужно разрезать пополам.

    Рабочие насадки

    На пружину сверху необходимо положить лист металла. Используйте материал толщиной от восьми миллиметров и более. Болты необходимы для крепления к листу двигателя. Если вы будете следовать этим рекомендациям, у вас получится изготовить стол, который поможет производить до 60 квадратных метров продукции в течение дня.

    Выбор двигателя

    Прежде чем сделать вибростол своими руками, необходимо подумать, какой двигатель будет использоваться.Для этого вполне подойдет тот, что позаимствован у стиральной машины. Несмотря на то, что он исправно работает, у него есть существенный недостаток, который недолговечен. Такой мотор выдерживает всего около тридцати рабочих циклов. После этого заклинивает ось или заклинивает подшипник. Именно поэтому существует мнение, высказываемое отечественными мастерами, что такие двигатели не могут долго прослужить в условиях высоких нагрузок, которыми оказывается вибростол.

    В качестве альтернативы можно использовать вибратор марки ИВ-99 Е на 220 вольт.Продается в магазинах соответствующих товаров по 6000 руб. Такая конструкция вполне справляется с поставленными перед ней задачами.

    Кроме всего прочего, важно подготовить чертеж вибростола, он поможет правильно выполнить работу.

    Если оформлять подобную схему, то в ней должно быть указано расположение потенциометра переменного тока, который будет регулировать силу вибрации. В процессе изменения уровня напряжения можно будет регулировать частоту колебаний под определенный тип используемого решения.Однако многие умельцы, задумываясь о том, как сделать вибростол своими руками, решают сэкономить, используя только двигатель.

    Секреты работы

    Важно сделать такой стол, который будет не только прочным, но и достаточно устойчивым к вибрации. Только так конструкция сможет выдерживать оказываемые нагрузки. Двигатель должен быть установлен в определенном месте. Иногда это можно определить только экспериментально. Столешница будет состоять из прямоугольной рамы и стального листа.Иногда оснащается дополнительной рамой, на которой укреплен источник вибрации. Пружины для вибростола обеспечат ограниченную подвижность столешницы, поэтому к их выбору следует подходить серьезно.

    Вывод

    Кроме пружин, указанных выше, допустимо применять петли из прочного пучка. Веревка подойдет. Четыре из этих шарниров, расположенных по углам основания, позволят центрировать платформу. При выборе вибродвигателя для вибростола следует учитывать, что он не должен обеспечивать чрезмерно сильное смещение столешницы относительно ее исходного положения.В противном случае не удастся исключить заливку раствора, который был распределен по формам. Именно поэтому рекомендуется предварительно осматривать заводские модели.

    Amazon.com: Вибрационный стол для бетона GlobMarble CVT 24. Сделано в США: Патио, газон и сад


    В настоящее время недоступен.
    Мы не знаем, когда этот товар снова появится в наличии.

    • Убедитесь, что это подходит, введя номер модели.
    • Бетон Вибростол
    • Бетон Размеры вибростола: 609 мм x 609 мм x 914 мм (609 мм x 609 мм x 914 мм) ДхШхВ. 700 фунтов (350 кг)

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.

    *

    *

    *
