Вибростол самодельный: Вибростол для тротуарной плитки: как сделать своими руками?

схема и чертежи, фото инструкция

В частном секторе оптимизация расходов в процессе ремонта или строительства достигается и за счет того, что максимум технологических операций выполняется хозяином самостоятельно. В некоторых же случаях приходится тратить деньги и арендовать спец/оборудование, так как бытовой инструмент, имеющийся в доме, несколько ограничивает возможности мастера. Разберемся, как сделать своими руками вибростол, что учесть и на что обратить особое внимание.

На сайтах, посвященных вопросу конструирования подобной установки, акцент делается на том, что она применяется для производства плитки (тротуарной). В реальности же сфера использования стола несколько шире. Например, самостоятельное изготовление блоков (кирпичей) из ячеистого бетона, просеивание песка.

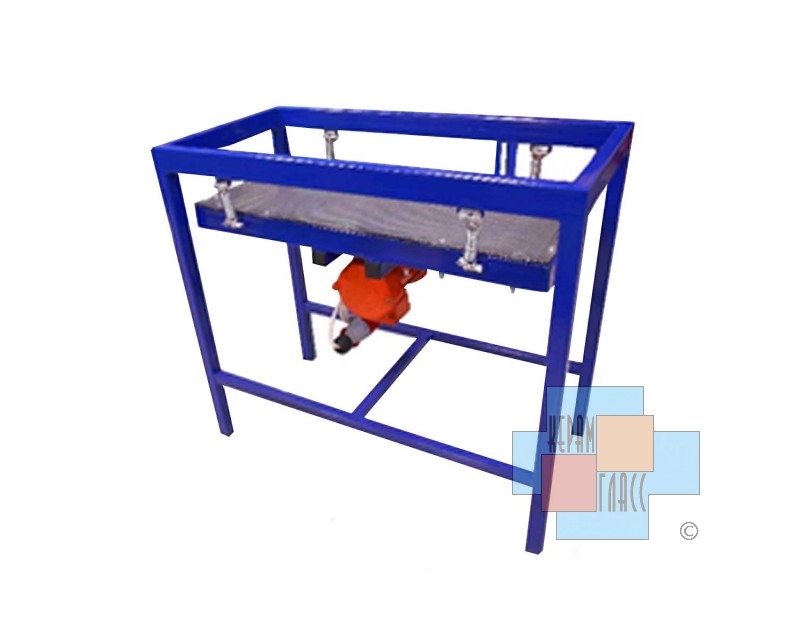

Схема стола

Его предназначение – создание в рабочем режиме вибраций столешницы определенной частоты и амплитуды. Главное – понять состав и принцип функционирования установки. Тогда будет несложно сделать самодельный вибростол – самостоятельно составить его чертеж, определиться с технологией и подобрать необходимые материалы. Да и какая-то особая инструкция не понадобится.

• Станина. Представляет собой рамную конструкцию (каркас), которая является опорной частью стола.
• Столешница. На нее устанавливаются формы с раствором, из которого получают искусственный камень.
• Виброузел. К нему относятся – амортизационная система + эл/двигатель с соответствующей оснасткой.
• Электрооборудование. Конкретное схемное решение зависит от познаний мастера в эл/технике и специфике использования вибростола.

Если предполагается изготовление только лишь тротуарной плитки, причем для себя, в небольших количествах, то с учетом малого веса образцов целесообразно сделать вибростол с двигателем от стиральной машины. Такая установка не займет много места, да и на материалах можно сэкономить.

Пошаговая инструкция по изготовлению вибростола с электродвигателем

Для рамы достаточно уголка – на 25 или на 40. К нему будет удобнее крепить все остальные части схемы. А вот ножки можно сделать или из него же, или из других профилированных изделий – стального швеллера, трубы.

Чтобы стол вибрировал, к его опорам и (или) раме привариваются металлические стаканы, в которых помещаются амортизирующие пружины. Их оптимальное количество, так же как и схема расстановки, определяется по конкретному чертежу, исходя из габаритов столешницы и мощности двигателя.

Есть и другие варианты. Схема устройства системы амортизации видна на фото.

Рекомендации

• При изготовлении своими руками вибростола для тротуарной плитки или иных целей древесину для станины лучше не использовать, хотя в некоторых инструкциях утверждается обратное. Главная причина – дерево со временем рассыхается. Следовательно, нарушится геометрия, центровка, и создать вибрацию требуемой амплитуды вряд ли получится. По какому бы чертежу и технологии ни был сделан стол, качество искусственного камня будет низким.
• К нижним частям ножек следует приварить «пятаки». Это придаст вибростолу устойчивости. При необходимости их можно забетонировать, а если в пластинах заранее высверлить отверстия – то зафиксировать на основе анкерами.
• От высоты вибростола зависит удобство работы с формами. Оптимально – порядка 75 – 85 см.
• Практика показывает, что для изготовления образцов искусственного камня на дому, своими руками, вполне достаточно разработать чертеж вибростола, ориентируясь на параметры 75х75 (см).

Столешница

При выборе материала для этой части стола необходимо руководствоваться несколькими критериями – какие растворы будут использоваться, сколько одновременно форм предполагается устанавливать и с какой интенсивностью будет эксплуатироваться установка. От этого зависит ее схема, вес столешницы и амплитуда ее колебаний.

Если планируется работать с растворами для легких бетонов, с одной-двумя формами небольших размеров, то для рабочей поверхности вибростола подойдет в принципе любой материал, способный выдерживать различные (статические + динамические) нагрузки. Это единственная инструкция по данному пункту.

При сборке небольшой установки своими руками, для снижения финансовых затрат, нередко столешницу делают из плит МДФ, ДСП и тому подобное. Такие материалы несложно раскроить самому, с помощью подручных инструментов. Но если речь идет о производстве на вибростоле бетонных блоков, да еще большими партиями, то однозначно – толстый стальной лист (6 мм – минимум).

Двигатель

Его мощность для вибростола выбирается исходя из общей нагрузки (вес столешницы + формы + раствор). Как правило, при изготовлении оборудования своими руками ориентируются на соотношение 100 кг – 1 кВт. Хотя нужно принимать в расчет и схему установки двигателя. В данном случае – снизу и по центру вибростола (типовые чертежи).

Для самостоятельного изготовления на вибростоле только лишь тротуарной плитки достаточно изделия на 0,65 – 0,75 кВт.

Виброузел

Для такого стола нужен не просто двигатель, а механизм, создающий колебания рабочей платформы. Соответствующих чертежей и инструкций по изготовлению довольно много. Если вибростол планируется использовать долговременно, для производства различного рода работ, то есть смысл сделать универсальную установку.

На оси двигателя вибростола крепится муфта с радиально высверленными отверстиями. В них – резьба под болты. Регулируя глубину их посадки, можно регулировать как частоту колебаний столешницы, так и их амплитуду. Своими руками изготовить такое приспособление не получится – понадобится станок. Учитывая, какая польза от вибростола, сделанного по такой схеме, можно и оплатить услуги токаря.

Как настроить вибростол?

Только опытным путем. Придется самому поэкспериментировать, меняя частоту, амплитуду (при помощи регулировочных болтов), общую массу нагрузки на столешницу. Но в любом случае можно добиться хорошего качества продукции, так как вибростол, в принципе, не является конструкцией особой сложности, по какому бы чертежу он ни был сделан.

При самостоятельном изготовлении небольших по массе образцов можно обойтись и без станины. Все, что понадобится для вибростола – столешница с закрепленным двигателем. Роль опоры играет большой баллон (например, от задних колес трактора «Беларусь»). При вращении вала двигателя резина хорошо амортизирует, и такая конструкция вполне заменяет полноценный вибростол.

Вибростол своими руками — Дешево и сердито

Вибростол своими руками

В этой статье мы рассмотрим два вида вибростолов:
Первый вид — это вибростол для производства изделий из бетона, в том числе и тротуарной плитки.
Второй —  простенький вибростол для борьбы с воздушными пузырьками, которые находятся в гипсовом растворе и при заливке в формы могут портить своим присутствием лицевую поверхность гипсовой плитки.

Вибростол для бетона своими руками
Конструкция вибростола не очень сложная. При необходимости можно даже придумать свою конструкцию, чтобы производство было максимально удобным. Ведь  производство тротуарной плитки своими руками дает возможность полностью настроить технологический процесс под себя.
Требования к вибростолу
Длинного списка условий к этому оборудованию нет. Нужно лишь, чтобы столешница была гладкой и ровной, а вибрация проходила равномерно. В противном случае самостоятельное производство тротуарной плитки приведет к появлению неровных изделий, которые невозможно будет уложить. Так, в результате чрезмерной вибрации бетон будет отбиваться стенками формы, а кроме того, кипеть. Правильно заданная амплитуда колебаний гарантирует равномерное распределение раствора по виброформе и его постепенное затвердевание. Именно так и должно происходить производство брусчатки.
Что нужно для вибростола?
Обычно вибростол делается из металлических материалов, так как они обладают необходимой прочностью, устойчивостью и долговечностью. Для конструкции понадобятся 4 металлических трубы или уголка — они будут выполнять роль ножек. Трубы могут быть хоть квадратные, хоть круглые, их длина и диаметр тоже могут быть разнообразными: каждый выбирает размеры под себя. Кроме того, потребуется столешница (деревянная, фанерная или из ДСП), но лучше металлическая и (при желании) соединительные элементы между ножками из труб или уголков, которые придадут столу дополнительную ровность и устойчивость. И конечно, работа вибростола невозможна без вибродвигателя. Им может выступать любой двигатель или движок, мощность выбирается изготовителем и покупателем.

Для увеличения нажмите на фото

Сколько времени занимает изготовление вибростола своими руками?
Временные затраты (впрочем, как и все остальное) зависят от мастерства и скорости работы производителя. При желании конструкцию можно собрать буквально за день. Продолжительность работы зависит от конструкции стола. Например, время создания разборного стола немного отличается от времени, требующегося на «монолитную» конструкцию. Если стол будет окрашиваться, то период его ввода в эксплуатацию отложится на день-два (пока краска не высохнет). Установка вибростола на определенное место, грунтование займет еще пару дней. Но так или иначе, максимум за неделю можно сделать вибростол и приступить к производству  тротуарной плитки.

С этим процесом вы можете ознакомится перейдя на страницу » тротуарная плитка своими руками«

Вибростол для гипсового раствора
Что делают из гипсового раствора и для чего там не помешает простенький вибростол читайте перейдя по ссылкам:

Искусственный камень из гипса своими руками
Гипсовые 3Д панели своими руками
Гипсовые панно своими руками

Как уже неоднократно говорилось что производство гипсового искусственного камня в отличии от производства бетонных изделий не нуждается в обязательной вибрации смеси, но поможет в борьбе против пузырьков воздуха, которые создают дефекты на лицевой поверхности гипсовой плитки. Дефекты обведены кружками на фото ниже.

Вибростол своими руками делается так: берется любой мотор, можно от вентилятора 50вт/220, на провод ставится бра от лампы, крепится на валу эксцентрик, выточенный на наждаке из куска железа, выпиливается кусок 12мм фанеры 30см*30см, с одной стороны к ней крепятся на клей момент квадраты из 50мм пороллона, на другой стороне делаются держатели для форм и крепится мотор.

Страницы по теме:

Тротуарная плитка, брусчатка своими руками
Бизнес на производстве брусчатки

Интересные статьи для вас

Садовая дорожка своими руками
Печатный бетон своими руками
Топ бетон своимим руками
Гипсовые 3D панели своими руками
Гипсовая плитка своими руками

своими руками видео, производство самодельное, вибростанка изготовление

Вибростол для тротуарной плитки — очень удобная конструкция

Где может потребоваться плитка? Для отделки тротуара около дома, для обустройства беседок, цокольных этажей и внутреннего двора. Вариантов просто масса, но если будет сделан свой собственный вибростол, то процесс отделки будет идти намного быстрее и качественнее. Результатом будет изготовление оригинальной и практически дизайнерской плитки, что будет намного красивее стандартных материалов, сделанных по штампу на заводе.

Содержание материала:

Общие характеристики вибростола для производства тротуарной плитки

Самодельный вибростанок для производства плитки в домашних условиях сделать не только можно, но и нужно. Для самой плитки нужны цемент, немного песка, воды и красителя. Вибростол требуется для формирования и трамбовки сырья в каждой заготовке плит. Естественно, можно приобрести готовый стол в специальном строительном магазине, однако стоимость будет слишком высокой, даже если выбрать минимальную мощность изделия.

Цена будет зависеть от того, какие:

• Комплектация;
• Габариты;
• Мощность;
• Производитель.

Вибростол для производства тротуарной плитки можно изготовить своими руками

В целом, вполне возможно изготовить самодельный стол для формирования плит, и это позволит существенно сэкономить, а все вложенные средства окупят себя далеко не один раз. В основном, в домашних условиях не изготавливаются большие партии тротуарной плитки, а потому не стоит тратить средства на огромный вибрационные механизмы.

Вид самодельного вибростола очень прост, это металлическая конструкция, которая по внешним данным напоминает самый обычный стол. Столешница устанавливается на раму с пружиной или стаканами со специальным зазором. Двигатель устанавливается в нижней части, и именно за счет него столешница подвергнется колебаниям, чтобы обеспечивает качественную трамбовку цементной массы, помещенной в формы для плит.

Равномерное распределение позволяет сделать плиты более прочными, не пористыми и износоустойчивыми. Это повышает их эксплуатационные свойства и срок эксплуатации.

Некоторые считают, что можно сделать плитку и без такого специального стола, но тогда можно сразу быть готовым к низкому качеству, средней плотности и слишком маленькому сроку службы. Именно пузырьки воздуха внутри изделий становятся причиной их раннего разрушения.

Вибростолы для тротуарной плитки своими руками: чертежи и материалы

Для изготовления стола, нужно сделать чертежи будущей конструкции и материалы, посредством которых будет осуществляться устройство изделия. Вибрационный стол самому сделать вовсе не сложно.

А из материалов потребуется наличие:

• Металлического уголка или труб;
• Листа металла;
• Пружин;
• Болтов;
• Электрического мотора.

Уголки или трубы нужны для того, чтобы сформировать станину или, другими словами, сделать прочный каркас с устойчивой опорой. Листы металла нужны для создания столешницы, а потому полотно должно быть прочным, износоустойчивым, и иметь толщину не меньше 8 мм. Пружина нужна для того, чтобы обеспечить большую амплитуду вибрации, и найти ее можно на любом рынке по продаже автомобильных запасных частей. Самой подходящей будет пружина от мопеда. Потребуются они в количестве 2 штук.

Схема вибростола для тротуарной плитки

Так как размер у них слишком большой, то можно каждую поделить на 2 части.

Что касается набора необходимого инвентаря, то нужна болгарка, а также сварочный аппарат. Болгаркой нарезаются трубы и листы металла, а дрелью сверлятся отверстия, чтобы установить электродвигатель. Посредством сварки проводится окончательная сборка всей конструкции в монолитное сооружение.

Выбор двигателя на вибростанок для тротуарной плитки

Как уже было отмечено, монтаж вибростола начинается исключительно с подготовки чертежей. Они нужны для выбора высоты и ширины, наглядного вида будущего сооружения и составления плана материалов и инструментов.

Что касается параметров конструкции, то для удобства в эксплуатации, стоит выбирать высоту примерно в 90 см, длину в 180 см, а ширину в 70-180 см.

Естественно, от ширины столешницы будет зависеть то, сколько материалов на ней можно разместить, и это повлияет на мощность приобретаемого двигателя. Важно еще на этапе строительства определиться с тем, какого вида будет стол, в частности, переносного или же стационарного.

Для вибростола отличным вариантом будет двигатель модели ИВ-98

Те, кто самостоятельно делает столы, и различные установки на подобие циркулярного станка предпочитают использовать:

• Подручные средства;
• Детали от старых транспортных средств;
• Только проверенные запасные части, которые точно будут работать после сборки.

Для вибростола отличным вариантом будет двигатель модели ИВ-98. Самое главное, чтобы двигатель был простым, и его можно изъять из старой стиральной машинки. В данном случае мощность не является слишком важным показателем и достаточно оптимальной величины. Основной критерий, по которому выбирается двигатель – это эксцентрик, или, другими словами, устройство обеспечивающее вибрацию. Модели двигателя ИВ-98 и ИВ-99 могут стать отличным аналогом бытового двигателя.

Сборка своими руками вибростола для тротуарной плитки

Если изделие будет переносного типа, то нужно делать его с небольшими размерами, чтобы можно было проще провести транспортировку. В стационарном механизме можно без раздумий существенно расширять рабочую поверхность.

Если изделие будет переносного типа, то нужно делать его с небольшими размерами

В основном, стационарные механизмы вкапывают в поверхность земли для лучшей устойчивости.

1. Из металлического уголка делают ножки конструкции строго по чертежу.
2. Далее делается также из уголка или трубы, 2 отрезка, расстояние которых равно длине столешницы.
3. Они будут использоваться для основания изделия.
4. Нужно срастить ножки и 2 отрезка металла посредством сварки.
5. Далее монтируются столешницы. С верхней стороны она должна быть в виде полотна прочной стали, а снизу будет установлен двигатель. Крышку стоит делать подвижной, а потому нужно прикрепить к станине пружины и стаканы.
6. Двигатель устанавливают под углом в 45ᵒ, причем он монтируется после пружин. Двигатель должен быть электрический и при его монтаже, нужно учитывать ряд особенностей.

Если монтаж будет осуществляться в горизонтальном положении, то вибрация будет идти вертикально, а установив его прямо, то волны будут горизонтальными. Другими словами, достигнуть нужного эффекта просто не получится. Именно потому специалисты рекомендуют устанавливать оборудование под углом в 45ᵒ, чтобы вибрация распространялась сразу на 2 плоскости. При сборке устройства, нужно сверять каждое действие с чертежом, что позволит сделать работу быстро, правильно и без ошибок.

Вибростол для тротуарной плитки своими руками (видео)

Собрать свой стол для производства плитки не только можно, но и нужно, и для этого нужно минимум средств, времени и материалов, главное желание и соблюдение рекомендаций.

Вибростол с мотором от стиральной машины

Если вы решили заняться производством бетонной тротуарной плитки, то вам однозначно потребуется вибростол.

Заводские конструкции стоят недешево, и далеко не всегда оказываются надлежащего качества.

Поэтому мы предлагаем вам альтернативный вариант — изготовить вибростол своими руками.

Для этого нам потребуются:

• профильная труба;
• строительный уголок;
• мотор от стиралки;
• листовой металл;
• пружины;
• метизы — болты и гайки.

Возможно, вас заинтересует еще одна полезная самоделка для мастерской или гаража — мобильный мини кран, который можно использовать для поднятия и перевозки тяжестей.

Приступаем к работе

Первым делом отрезаем четыре куска профильной трубы, и свариваем из них прямоугольную рамку.

Внутри рамки привариваем еще один кусок профиля.

Чтобы контролировать угол 90 градусов при сварке угловых соединений, можно использовать сварочный магнит-уголок.

К приваренному внутри рамки профилю автор приваривает кусок стальной трубы — для крепления электродвигателя.

Изготовление каркаса

На следующем этапе отрезаем нужное количество заготовок из профтрубы, и приступаем к сварке каркаса стола.

В нижней части каркаса сверлим отверстия, затем привариваем гайки — в них вкручиваем длинные болты (опорные ножки).

Для лучшей устойчивости автор отрезает четыре металлических пластины, и приваривает их к шляпкам болтов.

Далее отрезаем четыре куска уголка, и свариваем верхнюю рамку.

Отрезаем четыре пластины, и привариваем к ним пружины. Крепим пластины к рамке из уголков.

Затем устанавливаем рамку сверху стола, и привариваем пружины к каркасу.

Сборка конструкции

Устанавливаем электродвигатель на свое место. Потом в верхней части каркаса привариваем профиль со шкивом. Натягиваем ремень, соединяя шкив мотора со шкивом сверху.

Отрезаем по размеру металлическую сетку. Привариваем ее к рамке из уголка.

Из куска тонкого листового металла автор делает простой защитный кожух для электродвигателя.

На последнем этапе останется только зачистить сварные швы болгаркой. Затем красим вибростол.

Выполняем необходимые электромонтажные работы, и крепим к каркасу стола блок с тумблером.

Область применения самоделки

Основное назначение самодельного вибростола — производство тротуарной плитки из бетона.

Однако данную конструкцию можно использовать и для изготовления других бетонных изделий: подоконников, бордюров, различных декоративных фигур.

Данная статья подготовлена на основе авторского видеоролика с YouTube канала peChoO.

DIY Vibrating Table with Washing Machine MotorМне нравится1Не нравится

Андрей Васильев

Задать вопрос

Вибростол своими руками: компоненты, особенности эксплуатации

Тротуарная плитка – материал, которым можно вымостить дорожки и тротуары. При укладывании больших объёмов плитки её проще закупить, но для мощения дачных дорожек плитку в некоторых ситуациях экономически целесообразно сделать самостоятельно. Инструкции по её изготовлению присутствуют в сети Интернет.

Поскольку плитка – материал, который должен выдерживать немалые нагрузки, она должна иметь либо высокую прочность, либо высокую плотность. Прочность плитки невысока относительно природного камня, а при воздействии воды может быть снижена ещё. Поэтому при производстве важно добиться высокой плотности материала.

Для придания структуре тротуарной плитки высокой плотности, однородности жидкий раствор заливают в формы, которые подвергаются воздействию вибрации. Ручная тряска форм занимает много времени и не даёт того результата, который может быть достигнут с использованием специального механизма – вибростола. Вибрационный стол для тротуарной плитки позволяет быстро и эффективно получить в формах массу без воздушных пор, а следовательно, с высокой плотностью.

Если планируется изготовление плитки в небольших объёмах, стол для плитки можно изготовить самостоятельно, а затем разобрать, если необходимость в нём пропадёт.

Итак, как сделать вибростол? Для его сооружения понадобятся:

• угловые профили,
• профилированные трубы,
• лист металла,
• 4 пружины,
• труба круглого сечения (диаметром либо немного больше внешнего диаметра пружины, либо немного меньше её внутреннего диаметра),
• вибромотор (может подойти двигатель с эксцентриком),
• болты для крепления двигателя.

Чертёж вибростола несложен и отображает следующие элементы:

• Опору, представляющую собой сваренную из угловых профилей тумбу (стол без столешницы) с выполненными из обрезков труб креплениями для пружин по углам.
• Раму столешницы прямоугольную, изготовленную из профилированной трубы с приваренными креплениями для двигателя по центру и пружин по углам.
• Столешницу.
• Электродвигатель.

На углы опоры (тумбы) устанавливаются пружины. На них ставится рама с заранее закреплённой столешницей. К креплению рамы монтируется вибродвигатель.

Если использование специального вибродвигателя невозможно, его может заменить обычный двигатель с прикреплённым на ротор эксцентриком. В качестве последнего может выступать наваренный болт, на который можно накручивать гайки, меняя таким образом степень вибрации.

Следует, однако, учитывать, что обычные электродвигатели не предназначены для продолжительной работы в условиях вибрации – их компоненты начинают разрушаться, что в конце концов приводит к выходу прибора из строя. Именно поэтому полезно использовать специально изготовленные вибрационные двигатели.

Таким образом, выбростол для изготовления тротуарной плитки в небольших объёмах можно соорудить самостоятельно с использованием небольшого числа компонентов. Для обеспечения длительного срока работы устройства полезно задействовать вибродвигатель, но не обычный двигатель с эксцентриком на роторе.

Вибростол для тротуарной плитки – СтройМастерская

Изготовление вибростола для тротуарной плитки своими руками. Фото и видео с описанием…

Одним из наиболее простых и востребованных способов изготовления тротуарной плитки или брусчатки является вибролитье.

Если  вкратце, то этот процесс представляет из себя следующую операцию:

• в специально подготовленную форму укладывается цементный раствор;

• одна  или сразу несколько форм выставляются на поверхность вибростола, где происходит вибрация, в следствии чего осуществляется уплотнение цементной массы  в самой форме;

• далее  формы выставляются на просушку;

• после затвердения цемента, происходит выбивание готовой плитки из формы.

Можно ли изготовить тротуарную плитку без вибростола?

Конечно, можно просто уложить раствор в форму, немного поколотить ее дном об пол, не пользуясь вибростолом.

В результате тоже получится плитка. Но в её структуре будет много мелких пустот воздуха, которые разрушительным образом влияют на срок службы тротуарной плитки,  хотя, есть примеры службы такой плитки в северных широтах уже более 8 лет.

А там где сильные морозы и частые смены температуры с плюса на ноль отсутствуют, она, наверное, прослужила бы еще дольше. Многое зависит от качества раствора, добавок в него, армирования и т.д.

Стоит отметить, что плитка изготовленная простым способом (без вибролитья) , уступает вибролитой еще и своим внешним видом, у такой плитки на лицевой стороне скорее всего будут пустоты от пузырьков воздуха.

Зачем нужен вибростол

Если есть желание получить более качественный и долговечный  продукт, появляется смысл в вибролитье.

Дело в том, что одним из основных критериев прочности и качества плитки является ее плотность.

Плотная плитка меньше удерживает в себе влаги, а соответственно, при отрицательных температурах в ней будет меньше воды, способной при замерзании расширяться и рвать структуру бетона.

Изготовление вибростола

Чтобы изготовить брусчатку  для своего участка было решено сделать небольшой вибростол своими руками, так как покупка заводского изделия для небольшого объема была экономически не выгодна.

Так как не планировалось заниматься отливкой плитки постоянно, для вибростола была изготовлена большая станина, с целью ее дальнейшего использования под верстак.

Для изготовления станины был использован стальной уголок 40мм*40мм .
Размер станины был взят для дальнейшего удобства работы на ней как на верстаке.  Все детали станины и стола соединялись при помощи электросварки.

Ширина станины  1500мм, глубина 600мм, высота 900.

Размеры рабочей поверхности вибростола на станине занимают только ее часть 600мм * 600мм.

Одним из факторов для принятия размеров поверхности вибростола, был факт того что чем больше площадь вибростола, тем сложнее на ней добиться равномерной вибрации посредством обычного электромотора.


На такой площади должно поместиться 10 форм брусчатки 100мм * 200мм или одна большая форма тротуарной плитки до 600мм * 600мм.

К  станине вибростола приварены ножки из того же уголка 40*40.

Для прочности станины и последующего обустройства в ней полки  была выполнена обвязка по ножкам.

Из уголка 40мм*40мм была изготовлена подвижная часть вибростола квадратной формы 600мм  * 600мм.

Для того чтобы от рабочей части вибростола вибрация  не передавалась на станину, в качестве опор стола было решено использовать пружины клапанов от ВАЗ-2101.

По углам  вибростола  для того чтобы пружины удерживались на станине, при помощи выступающих болтов были закреплены тарелки пружин.

На рабочей поверхности стола  по углам в месте контакта с пружинами приварены отрезки трубы диаметром меньше пружины.

Так же приварены перемычки, к которым должен крепиться электромотор.

Поверхность вибростола изготовлена из листа OSB.   К подвижной части прикреплен электродвигатель.

Поскольку большого выбора электромоторов не было, предпочтение пало на щеточный электродвигатель  мощностью 350 ватт со скоростью вращения вала 2800 оборотов в минуту. Вал двигателя удерживается в корпусе на самых распространенных подшипниках  от генератора все того же ВАЗ-2101.

На вал электромотора установлен эксцентрик, с подобранным весом груза опытным путем.

Вращающая часть двигателя, где расположен эксцентрик закрывается защитным кожухом.

                                 Внимание!

Все подвижные части вибростола были надежно закреплены в целях собственной безопасности, а место работы эксцентрика надежно защищено металлическим кожухом. Электропроводка  защищена от перегибов, перетирания и попадания влаги, а сам двигатель имеет заземление и подключение через УЗО.

По завершению сборки подвижной части вибростола, вся конструкция была покрашена и  опробована в рабочем режиме.

В процессе обкатки был установлен оптимальный вес эксцентрика, так как достаточно большой вес способствовал бы скорому разбиванию подшипников, а малый вес не создавал бы необходимой вибрации для уплотнения цементного раствора и выхода из него воздуха.

Данная конструкция стола легко справилась с задачей по отливке 150 м2 брусчатки 100мм*200мм  и 10 м2 тротуарной плитки 300мм*300мм.

Видео вибростол

Постоянный адрес статьи: http://stroimasterskaya.ru/articles/1769

Показать еще статьи из рубрики — Инструмент и приспособления

МАТЕРИАЛ ПО ТЕМЕ

Узнаем как изготовить вибростол своими руками?

Если вы являетесь владельцем частной мастерской или предприятия по производству тротуарной плитки, безусловно, вам необходимо иметь такой инструмент, как вибростол. Своими руками вы его сделаете, или приобретете готовый вариант в магазине, не столь важно – результат и качество выполняемых работ будут практически на одном уровне. Однако если бюджет вашей компании существенно ограничен, вам не остается ни что иное делать, как мастерить данный прибор своими руками. Именно поэтому сегодня мы рассмотрим, как сделать вибростол с минимальными затратами денежных средств и времени.

Чертеж

Для начала следует составить образ будущей конструкции, с который далее вы будете производить плитку. Как мы знаем, вибростол выполняет одну функцию – своими действиям выгоняет из бетонного раствора лишний воздух, благодаря чему состав плитки либо иного бетонного изделия становится более прочным. Но чтобы качество работ действительно удовлетворило все ожидания, необходимо правильно составить чертеж. В вопросе «как сделать вибростол своими руками», чертеж должен иметь максимально точные значения и размерности со всем соблюдением масштабов. Однако с точностью до миллиметра рисовать линии не обязательно.

Как сделать вибростол своими руками? Делаем основание

Теперь переходим к работе. Ознакомившись с показаниями чертежа, необходимо приварить между собой несколько уголков размером 60х60х5 миллиметров при помощи сварочного аппарата. При этом на полученную раму нужно отрезать 4 прутка и также приварить к конструкции. Располагать их следует симметрично. При этом углах основания рамы можно сделать резы под 45⁰ для надежности конструкции.

Верхняя крышка – это, пожалуй, единственный механизм, практически полностью повторяющий контуры основания устройства. За счет этого делать вибростол своими руками не очень сложно. После того как стальной лист будет приварен к раме, приступайте к установке двигателя (основного вибратора). Да, и между рамой с листом установите лист OSB. Это делается для того, чтобы убрать лишние неровности, следы сварки либо головки крепежных болтов.

Как выбрать вибродвигатель для данного инструмента?

Делая вибростол своими руками, помните, что основной частью данного устройства является вибратор – небольшой электрический моторчик, который вращает поверхность устройства (лист у основания) со стороны в сторону. Некоторые умельцы используют в качестве силовой установки двигатель от старых стиральных машин, другие приобретают готовый агрегат в магазине. Стоит отметить, что первый вариант не является таким надежным и долговечным. Максимум, на сколько хватало мотора от стиральной машины, это на 20-25 циклов включения. Дальше мотор требовал замены (в его конструкции начинала болтаться ось, либо клинили подшипники). Поэтому для производства тротуарной плитки лучше всего покупать готовые вибраторы в магазинах. Пусть они стоят в разы дороже, но прослужат они вам очень и очень долго.

Финишные бетонные проекты с планами вибростола от Gizmoplans

Бетонный вибрационный стол

стол может вместить до 600 фунтов бетонных изделий

Дулут, Миннесота (PRWEB)
12 апреля 2012 г.

Благодаря Gizmoplans люди, которым нравится делать декоративные и плоские бетонные изделия, теперь могут построить свой собственный вибростол. Лидер проектов «сделай сам» расширяет свой раздел оборудования для бетона, публикуя на своем веб-сайте планы по сборке стола для вибробетона. С помощью собственного бетонного вибростола люди смогут добавить профессиональную отделку таким предметам, как садовые украшения, плиты, ступеньки и статуи.

Люди, работающие с бетоном, понимают, насколько важно удалить пузырьки воздуха из материала до того, как он схватится. Вибрационный стол используется для того, чтобы ослабить эти пузырьки и позволить им подняться на поверхность, что приводит к получению гладкой и профессионально выглядящей бетонной поверхности.Gizmoplans дает людям возможность построить свой собственный бетонный вибростол с легко читаемыми чертежами по низкой цене. Планируется создать стол шириной 24 дюйма, длиной 30 дюймов и высотой 36 дюймов со стальной рамой и резиновыми виброопорами для максимальной устойчивости. Кроме того, стол может вместить до 600 фунтов бетонных изделий, имеет электрическую ножную педаль 110 В – 1PH, прост в использовании и даже имеет регулируемую скорость и усилие, так что пользователь может добиться гладкой отделки, независимо от того, что он делает. делают.

Схемы бетонных вибрационных столов легко найти на вкладке бетонного оборудования Gizmoplans на их веб-сайте и включают следующее:

• Планы расположения магазинов

• Фактические производственные планы цеха
• Перечень материалов, включая необходимый запас стальных деталей, покупные детали и поставщиков

с телефонами

• Цветные фотографии готового вибростола для облегчения понимания
• Чертежи отдельных деталей

Чертежи вибростола просты для понимания.Если кто-то ищет стол большего размера, он обнаружит, что может внести коррективы в планы, которые позволят им построить стол в соответствии со своими спецификациями. Gizmoplans предлагает 100-процентную гарантию риска и профессиональную помощь, если кому-то понадобится совет в любое время в процессе строительства через Интернет или по телефону. Планы можно мгновенно загрузить из Интернета, чтобы пользователям не приходилось ждать отправки. Для получения дополнительной информации о бетонном вибростоле от Gizmoplans и других проектах DIY посетите их веб-сайт по адресу http://gizmoplans.com/вибрационный стол-бетонный вибрационный стол.

О Гизмопланах

Gizmoplans — это информационный онлайн-сайт, который предоставляет предприятиям и частным лицам загружаемые решения для самостоятельной сборки. Эти планы могут быть использованы для создания проектов для отдыха, хобби, переработки, промышленности, изделий из дерева, изготовления металлов, альтернативной энергетики и многого другого. Gizmoplans также является центром для компаний и частных лиц, где они могут загружать и продавать свои собственные планы, шаблоны, электронные книги с практическими рекомендациями и многое другое. Этот онлайн-рынок может принести пользу как покупателю, так и продавцу в сообществе DIY.Чтобы получить дополнительную информацию о планах DIY и проектах DIY, посетите веб-сайт Gizmoplan по адресу http://gizmoplans.com/.

Поделитесь статьей в социальных сетях или по электронной почте:

Вибраторы опалубки для сборного железобетона

Мы ребята с вибраторами для бетона!™ Позвоните нам прямо сейчас по телефону 800-633-0032, если вам нужна немедленная доставка, если вы не можете найти нужную информацию или если вам нужна помощь в определении размеров и выборе подходящих вибраторов для ваших форм. .

Загрузите эту простую форму помощи для бетонных стен и колонн сегодня!

Бетонные вибраторы VIBCO вибрируют все типы бетонных форм, обеспечивая исключительное уплотнение и качество отделки. Вы сэкономите время и деньги, используя внешние вибраторы для бетона.

Последние записи в блоге: Вибраторы для сборного железобетона

Подробнее Сообщения в блоге VIBCO Vibration Nation

• 5 вещей, которые нужно знать о внешних вибраторах для бетона

• Производительность электрического вибратора — 4 вещи, которые нужно проверить

• Вибраторы VIBCO на выставке World Of Concrete в Лас-Вегасе

Вибраторы для сборного бетона Видео

Вибраторы для сборных погребальных сооружений

Вибрационные столы Консолидирует бетон

Высокочастотные пневматические вибраторы на опалубке

Литье искусственного камня на вибрационный стол VIBCO Making

Сборные вибраторы для склепов

Посмотрите, как вибраторы VIBCO USP-900 на кронштейнах с внутренней резьбой помогают повысить эффективность и качество производства сборных железобетонных склепов. VIBCO USP-900 является фаворитом в отрасли производства сборных железобетонных изделий, потому что это рабочая лошадка, которая легко перемещается между опалубками. Модель VIBCO USP-900 представляет собой однофазный двигатель на 115 вольт с малой силой тока. Его можно подключить к любой розетке освещения или от генераторов поля. Скорость регулируется без электронного регулятора скорости. USP-900 имеет регулируемые эксцентрики, которые позволяют вам выбрать усилие, необходимое для идеальной отделки.

Вас также могут заинтересовать:

Запрос технической поддержки для выбора подходящего вибратора и системы крепления    Онлайн-форма запроса

Справочник и каталог вибраторов для бетона  Отраслевой каталог

Вибростол для уплотнения бетона

Посмотрите это видео, чтобы увидеть полное и эффективное уплотнение бетона в форме на столе с сетчатой ​​поверхностью VIBCO. Этот стол был изготовлен по индивидуальному заказу заказчика. VIBCO предлагает полную линейку нестандартных и готовых стандартных вибрационных столов. Вибростолы VIBCO могут быть оснащены мощными электрическими, пневматическими или гидравлическими вибраторами. Столы VIBCO имеют прочную конструкцию и включают цельностальные рамы и надувные виброизоляторы. Наши столы Gridtop идеально подходят для уплотнения бетона.

Вас также могут заинтересовать:

Каталог вибрационных столов  Онлайн-каталог продукции

Запрос помощи при выборе подходящего вибростола    Онлайн-форма запроса

Высокочастотные пневматические вибраторы VIBCO на сборных железобетонных опалубках

Посмотрите это видео, чтобы увидеть, как сборщик сборных железобетонных изделий легко перемещает пневматический вибратор SVRWS-4000 с одной формы на другую. Вибраторы для опалубки бетона VIBCO обладают достаточной мощностью, чтобы перемещать бетон даже с малой подвижностью, сокращать время заливки, а также уменьшать количество и серьезность дефектов поверхности. Клинообразные и штифтовые вибраторы VIBCO легко перемещаются между формами, что экономит ваше время и деньги!

Вас также могут заинтересовать:

Справочник и каталог бетонных вибраторов Отраслевой каталог

Общий каталог EZ Source  Полный каталог продуктов

Отливка искусственного камня на вибростол VIBCO

Посмотрите это видео, чтобы увидеть, как образец искусственного камня изготавливается на стандартном столе VIBCO US-RD-24X24 с помощью VIBCO 4P-700 и регулятора скорости.Уплотнение бетона и точность отливки в маленькой латексной форме имеют жизненно важное значение для производства декоративного бетона. Столы VIBCO US-RD обеспечивают необходимую вибрацию, и большинство моделей имеют регулировку скорости и усилия.

Вас также могут заинтересовать:

Каталог вибрационных столов Каталог продукции

Вибростолы с плоской поверхностью Запрос технических данных  Форма технической поддержки для печати

Изготовление бетонных столешниц

Посмотрите, как невероятный монтажный кронштейн Stik-It от VIBCO и вибратор для бетонной столешницы US-450TAL обеспечивают портативность и простоту использования на этом самодельном столе для заливки бетонной столешницы.Посмотрите, как прекрасно уплотняется бетон, несмотря на то, что это очень жесткая смесь.

Вас также могут заинтересовать:

Система крепления вибратора Stik-It   Рекламный проспект

Справочник и каталог вибраторов для бетона  Отраслевой каталог

Как использовать наш вибростол

Как использовать наш вибростол

Наши вибростолы идеально подходят для неглубоких форм, таких как формы для брусчатки, формы для ступеней, таблички и формы для вывесок, верхушки для купален для птиц и формы для садовых украшений.

Столы представляют собой цельнометаллическую конструкцию со стальной столешницей толщиной 3 мм, втулками из промышленной резины и ножками, позволяющими закрепить стол на полу, исключая любые потери вибрации.

240 вольт.

Этап 1

Стол должен быть прикреплен к полу болтами во избежание потери вибрации.

На фото вверху: форма для папины

Шаг 2

Шаг 3

Поместите форму на столешницу.

Затем начните медленно заполнять форму бетоном в одно место. Это позволяет столу распределять смесь по форме.

Форма, оставленная на столе, должна позволить пузырькам воздуха выйти на поверхность.

Шаг 4

Затем разровняйте смесь шпателем. Это дает гладкую и ровную основу для профессиональной отделки.

Затем форму следует оставить для застывания.

Этап 5

Для изготовления формы могут потребоваться дополнительные детали, такие как крючки или трубки.

В показанном примере (Wall Plaque) крюк помещается в смесь после завершения вибрации.

Наконечники

Как правило, неглубокой форме обычно требуется от 45 секунд до полутора минут, чтобы вибрировать, хотя это сильно зависит от того, насколько влажная или сухая смесь.

Направляющие можно прикрепить к столешнице с помощью деревянных брусков, это предотвратит вибрацию формы при заполнении стола, давая больше контроля оператору.

Для снижения шума от постукивания формы по столу на столешницу можно приклеить кусок ковра. Перед заполнением пластиковых, металлических и стеклопластиковых форм следует использовать разделительное масло.

Приобретите наш вибростол для создания качественных слепков:

Расширенные инструкции по литью | Херст Артс

Расширенные инструкции по литью Стоматологический камень VS пластик. Как использовать поверхностно-активное вещество. Использование метода стекла вместо соскабливания. Изготовление вибростола примерно за 40 долларов. Погружение форм во «влажную воду». Стоматологический камень VS Пластик В этом разделе рассматриваются многие плюсы и минусы сравнения зубного камня с пластиком. Видео справа пытается объяснить разницу в стоимости материалов и конечного продукта. В этом видео показаны детали, отлитые для проекта Hirstopolis . Стоматологический камень Стоматологический камень Стоматологический камень Есть несколько факторов, которые следует учитывать при сравнении зубного камня с пластиком. Многое зависит от вашего бюджета и конечного использования проекта. Имейте в виду, что приведенная здесь информация о является моим мнением, основанным на моем опыте работы с обоими материалами. Стоматологический камень Пластик Формовочная одежда С помощью стоматологического гипса можно получить сотни отливок без износа форм. Любой литейный материал, который смешивается с водой, совершенно безопасен для форм. Пластик со временем может повредить формы. Без использования смазки для формы удаление отливок будет затруднено в зависимости от глубины и детализации блоков. В конце концов крошечные кусочки резины прилипнут к отливкам и выйдут из формы. Использование смазки для формы увеличит срок службы формы, но можно ожидать не более 50 отливок без явного повреждения формы. Стоимость относительно недорог. Обычно доставка стоит дороже всего. В видео выше я смог отлить Hirstopolis Project с зубным гипсом на сумму около $40 , включая стоимость доставки. На этот проект ушло около 25 фунтов зубного камня. Этот же проект стоил мне около 200 долларов в пластике. Мало того, что пластик намного дороже, вам также понадобятся дополнительные материалы , такие как смазка для форм и краситель, которые увеличивают стоимость. Убедитесь, что вы добавили все, прежде чем решить, что вы хотите использовать. Использование Есть много предметов, которые вы просто не можете отлить из зубного камня , потому что они слишком тонкие или хрупкие. Заборы, лестницы и другие мелкие детали легко ломаются и не выдерживают обращения. Большие секции, такие как стены подземелий, прекрасно держатся. Секции подземелья будут немного тяжелее, чем если бы они были отлиты из пластика, но мне нравится дополнительный вес, который не дает им двигаться, когда они установлены на столе. Стоматологический камень будет откалываться, поэтому вы не сможете просто сбросить все секции своего подземелья в коробку. Из пластика можно отливать практически все, что угодно, и он будет держаться без сколов. Крошечные тонкие детали выходят просто отлично и будут хорошо держаться. Большинство пластмасс для литья не такие упругие, как пластмассы, используемые в индустрии игрушек , поэтому крошечные предметы, такие как мечи, все равно сломаются, если их согнуть. Большие твердые участки стены могут показаться немного дорогими отливками из пластика.Однако вы можете просто бросить их в коробку без повреждений. Склеивание Я считаю, что приклеивать зубной камень легче, чем приклеивать пластик. Мне нравится использовать клей Aleen’s Tacky , белый клей на водной основе, который схватывается примерно за 5 минут. У него нет мгновенной фиксации, как у суперклея, но у вас есть достаточно времени, чтобы привести все в порядок, пока клей сохнет, и вы все еще можете внести коррективы. Частью этого мнения может быть просто мое многолетнее знакомство с этим типом клея. Для пластика я использую супер клей (цианоакрилат). Я не пробовал обычный цемент для пластиковых моделей, который, я думаю, не сработает, потому что литейный пластик отличается от того, что вы найдете в наборах для моделей. С суперклеем блоки должны быть точно выровнены, и нет никакой корректировки постфактум, если только вы не разорвете их на части. Иногда с суперклеем может быть сложно работать, если у вас нет хорошего контакта между поверхностями. Окраска представляет собой пористый материал, поэтому подойдет любой тип акриловой или латексной краски.Краска хорошо не соскребается, если камень под ней не имеет сколов. Эти типы красок многочисленны и довольно недороги. Тем не менее, вам придется нанести отстой на темный базовый слой , что, вероятно, займет больше всего времени при покраске. С пластиком необходимо использовать правильный тип смазки для формы, такой как Mann Ease Release 200 (или вообще не использовать разделитель для формы), если вы хотите, чтобы краска прилипла к нему. Большинство деталей, отлитых таким образом, можно красить обычной краской из баллончика, которая хорошо подходит для темного грунта. Если у вас есть лишние деньги, окрашивание пластика в темный цвет избавит вас от необходимости покрывать детали базовым слоем и сэкономит вам много времени на покраску. Литье немного легче очищать после отливки. Вы также можете не торопиться во время литья и очистки, потому что для загустения потребуется не менее 5 минут. Настоящим недостатком является то, что вам нужно выбить пузырьки воздуха из формы после заливки камня.Большинство простых форм для блоков не доставят вам проблем. Однако очень сложные формы, такие как готическая линия или вспомогательные формы, будут более сложными. С пластиком вы будете получать идеальные отливки каждый раз без особых усилий. Конечно, это может зависеть от вязкости пластика, который вы используете, но то, что я использую, жидкое, как вода при заливке. Я обнаружил, что с пластиком мне нужно быть более осторожным, чтобы не устроить беспорядок, потому что я не могу просто очистить его водой.Кроме того, многие пластмассы чувствительны к влаге и имеют гораздо более короткий срок годности, чем зубной камень. В заключение отметим, что оба этих материала имеют свои преимущества. По моему мнению, , я делаю все свои большие секции подземелий из зубного камня , потому что стоимость намного меньше, и это не вызывает износа форм. Однако, если бы я делал игровые пешки или более мелкие предметы с тяжелыми ручками, такие как мебель, лестницы и заборы, я бы определенно отлил эти предметы из пластика. Как использовать поверхностно-активное вещество Изготовление собственного поверхностно-активного вещества/депузырька . Нажмите на видео справа, чтобы посмотреть его. В этом видеоролике показано, как самостоятельно приготовить поверхностно-активное вещество с помощью Jet Dry и воды. Тип, который вы покупаете, работает лучше всего, но я обнаружил, что смешивание вашего собственного также будет работать очень хорошо. Поверхностно-активное вещество является смачивающим агентом. Он снижает поверхностное натяжение жидкости, поэтому она не будет «скатываться», а вместо этого будет затекать в трещины. Показанные здесь продукты работают немного лучше, чем приготовление собственного поверхностно-активного вещества из ополаскивателя для посудомоечных машин. Первым является дебабблайзер Almore , а вторым дебабблайзером Russman . На момент написания этой статьи бутылка на 8 унций Russman стоила 13,00 долларов , а Almore стоила 19,00 долларов , но я обнаружил, что оба они работают одинаково хорошо.Это может показаться дорогим, но бутылка на 8 унций поможет вам преодолеть 50-фунтовую коробку зубного камня. Сурфактант довольно прост в использовании. Просто держите бутылку примерно на расстоянии 6 дюймов от формы и нанесите хороший равномерный слой на поверхность формы. Обычно требуется от 6 до 8 струй из бутылки, чтобы получить всю поверхность. Для форм для плоской напольной плитки требуется немного меньше, а для глубоких форм — немного больше. Сразу же после распыления залейте литейный материал в форму и встряхните его или растолките на столе формы, как обычно.Вы увидите, как литейный материал скользит и проникает во все щели формы. Видео вверху показывает, как сделать собственное поверхностно-активное вещество . Купите себе аэрозольный распылитель в отделе красоты и здоровья в местном магазине Wal-Mart. Для распылителя на 2 унции добавьте примерно 3 капли ополаскивателя Jet Dry в бутылку и залейте оставшуюся часть водой. Встряхните бутылку и распылите ее на поверхность формы перед заливкой гипса. Это избавляет от большинства пузырьков в форме, но , который вы покупаете, работает немного лучше . Использование метода стекла вместо соскабливания 1. Использование метода стекла вместо соскабливания . Нажмите на видео справа, чтобы посмотреть его. В этом видео показано, как можно использовать кусок плексигласа или пластика, чтобы наложить его на форму вместо того, чтобы соскабливать форму. При использовании этого метода имейте в виду, что не все формы имеют идеально ровную верхнюю часть . Я изо всех сил стараюсь, чтобы верхняя часть каждой формы была как можно более плоской, но могут быть небольшие отклонения, например, форма горбится на несколько тысяч дюймов в центре. В этом случае вам, возможно, придется разместить два отдельных груза с каждой стороны формы, чтобы пластик полностью соприкасался с поверхностью.Имейте в виду, что соскабливание формы по-прежнему является наиболее точным способом получения абсолютно плоской верхней части блоков. 2. Для стеклянного метода вам понадобится кусок твердого пластика , чтобы положить его на форму. Самый простой способ найти — это разобрать старый футляр для компакт-диска и использовать самый нижний пластик футляра для компакт-диска. 3. При заливке гипса переполнить форму . После растирания пузырьков воздуха дуют на верхнюю часть формы, чтобы лопнуть пузырьки воздуха на поверхности. 4. Поместите пластик на форму, положив один конец вперед . Когда вы откинете другую сторону вниз, излишки гипса выдавятся из-под пластика и выльются на вашу рабочую поверхность. 5. Плотно прижмите пластик к форме. Перемещайте пластик круговыми движениями , чтобы помочь выдавить лишний пластырь. Старайтесь следить за пузырьками. Вы можете обнаружить, что когда вы нажимаете, вы можете выдавить один или два пузыря. Однако, когда вы ослабляете давление, пузырек может захотеть вернуться на поверхность под пластиком. 6. Чтобы пластик плотно прижимался к поверхности формы, я положу 5-фунтовый груз поверх формы. Поскольку футляр для компакт-диска имеет каркас по краю, я подложил под груз кусок пенопласта . Если вместо этого вы использовали плоский кусок плексигласа, вам может не понадобиться пена. 7. Через 25 минут удалите пластик с поверхности. Вы увидите тонкий слой гипса на поверхности формы. В большинстве случаев этого тонкого слоя обычно недостаточно, чтобы испортить высоту блоков. После удаления блоков часть гипса все еще остается на поверхности формы. 8. Большинство остатков гипса можно стереть ладонью. Стойкую штукатурку можно соскрести с помощью шпателя. Аккуратно поскребите поверхность, чтобы отделить излишки гипса, затем сотрите остатки рукой. Изготовление вибростола примерно за 40 долларов США. 1. Использование самодельного вибростола . Нажмите на видео справа, чтобы посмотреть его. В этом видео показано, как использовать самодельный вибростол для отливки формы из стоматологического гипса. 2. Вибрационный стол значительно уменьшит количество пузырьков в отливках. Стоматологи годами использовали вибрационные столы для получения идеальных слепков при изготовлении зубных протезов и коронок. Даже производители шоколада используют вибрационные столы для отливки шоколада в формы. Показанный здесь вибростол производства Handler Manufacturing стоит около 185 долларов (цена на январь 2014 г.) и достаточно велик, чтобы вместить одну форму.Если вам действительно нужен один из них, вы можете позвонить Кевину Смиту из Kingwood Industrial Products по телефону (908) 852-8655 (он является дистрибьютором Handler) или найти в Интернете стоматологический вибрационный стол. 3. Это немного слишком дорого для меня , поэтому я покажу вам, как сделать хороший вибростол примерно за 40 долларов . Важнейшей частью стола является вибрационное устройство. Лучшее, что я нашел (по разумной цене), сделано Homedics Inc. . Это стоило мне 90 278 $ 28,76 90 279 в Wal-Mart в отделе товаров для здоровья и красоты. Если вы не можете найти этот тип и хотите попробовать другие марки вибромассажеров, вам, возможно, придется изменить способ крепления к доске в зависимости от его формы. Я пробовал использовать электроинструменты для вибрации (например, орбитальную шлифовальную машину), но они были слишком шумными, их было трудно монтировать, и они слишком сильно вибрировали. 4. Список необходимых материалов: Часть ламинированной полки не менее 14 x 12 дюймов . Вы можете купить самую короткую полку шириной 12 дюймов, которую только сможете найти, примерно за $5,00 на большинстве складов пиломатериалов, и они могут вырезать ее для вас. Подойдет любой кусок дерева, но ламинирование облегчает очистку. Сиденье пена подушки . У меня есть тип толщиной 2 дюйма и называется Nu-foam . Это стоило мне $4.77 в Wal-Mart в отделе тканей. Матовая доска размером около 6 x 12 дюймов . Вы также можете использовать толстый картон из коробки от хлопьев или тонкий картон. Хомуты для шлангов . Самый большой (слева) — это 3-дюймовый вентиляционный хомут осушителя , а меньший — 1 1/2-дюймовый хомут для шланга (что означает, что он подходит для трубы с наружным диаметром 1 1/2 дюйма). Вы можете купите оба в любом хозяйственном магазине, они будут стоить около $2.Всего 50 . Два винта для листового металла . Я использую размер # 6 , и они имеют длину 1/2 дюйма . Наконец, показан вибромассажер , подробно показанный выше, который стоил мне 28,76 долларов США . Если вы выберете другой тип массажера, то возможно, вам придется найти другой способ его крепления. 5. Список необходимых инструментов: Молоток. Большой гвоздь. Большая плоская отвертка. Отвертка Philips среднего размера. Пара 2-дюймовых С-образных зажимов. Большие ножницы. Рулетка. Перманентный маркер. Клей для дерева Элмера или липкий клей Алин. Здесь подойдет практически любой клей. 6. С помощью отвертки ослабьте хомуты шлангов и полностью разверните их. На коротком хомуте отмерьте 2 дюйма от гладкого конца и поставьте метку. На длинном хомуте отмерьте 5 дюймов от гладкого конца и поставьте метку. 7. Возьмите рулетку и маркер и нарисуйте на доске черные линии, как показано на рисунке. На пересечении линий мы собираемся вкрутить хомуты в дерево. На фотографии справа показано, как будет выглядеть плата после прикручивания хомутов. 8. Вы не сможете вставить шуруп в хомут, если не вбьете гвоздь через хомут в доску (не до конца). Это расширит прорезь в хомуте настолько, чтобы через него можно было вставить винт. Теперь ввинтить крепежный винт № 6 через зажим для шланга в плату и полностью затянуть его . Сделайте это для обоих хомутов. 9. Теперь, когда хомуты прикреплены к доске, поместите вибромассажер в хомуты и затяните их вокруг него. На первой фотографии показан небольшой хомут для шланга , смыкающийся вокруг малого конца вибратора. На втором фото показан большой хомут для шланга , надетый на большую головку вибратора. Не затягивайте слишком сильно , иначе вибратор может не работать. Дополнение от 23. 04.06 После использования вибростола в течение нескольких месяцев заметил, что ломаются оба хомута . Хомуты ломаются, потому что делают резкий изгиб прямо под головками винтов.Вибрация вызывает слишком сильное давление на тонкие края хомута, и после продолжительного использования он сломается. Я даже пытался добавить резиновую шайбу под головки винтов, но хомуты продолжали ломаться. Чтобы решить эту проблему, я решил заменить хомуты на нейлоновые хомуты . Показанный здесь стоит около 1,99 доллара США и поставляется с пластиковой пряжкой. Я использовал тот же винт #6 для листового металла и добавил под него стальную шайбу #6 .В противном случае головка винта проткнет ремешок. Обязательно установите винт вплотную к пряжке , особенно на маленьком конце ручки . Оберните ремни вокруг вибратора и затяните их как можно туже . Используйте ножницы, чтобы отрезать лишний ремешок. Когда закончите, вибростол будет выглядеть так. У вас не будет возможности затягивать и ослаблять большой ремень для регулировки вибрации, но пока это не было проблемой. Поскольку я не могу затянуть такой ремень так сильно (просто потянув за него рукой), вибратор немного перемещается по столу и немного шумнее, потому что подушечки ударяются о доску, но он отлично справляется со своей задачей. избавление от пузырьков воздуха в гипсе. 10. Положите стол поверх куска поролона и обведите его. С помощью ножниц обрежьте пенопласт немного меньше размера стола. Если вам трудно разрезать пенопласт ножницами, вы также можете сделать несколько надрезов канцелярским ножом. 11. Приклейте стол поверх пенопласта с помощью столярного клея . Наконец, возьмите кусок матового картона (или картона) и приклейте его к нижней части пенопласта, убедившись, что он выступает примерно на 1 дюйм . Матовая доска будет использоваться для крепления вибростола к рабочей поверхности во время заброса. 12. Используйте С-образные зажимы , чтобы удерживать стол на месте. Вы можете отрегулировать вибрацию с помощью регулировочного ползунка на массажере, или вы также можете ослабить или затянуть большой хомут для шланга. 13. Когда смешивает гипс , коснитесь чашкой вибрационного стола, чтобы удалить пузырьки воздуха из замешанного гипса. При заливке гипса в форму удерживайте форму одной рукой, а заливайте гипс другой рукой. Вы получите наилучшие результаты , если распылите поверхностно-активное вещество на форму при использовании этой таблицы. Использование вибростола позволит вам смешивать гипс немного гуще, чем обычно, и при этом получать хорошие слепки. Погружение форм во «влажную воду». Этот метод я использовал в прошлом, но больше не использую. Распыление поверхностно-активного вещества на поверхность формы, по-видимому, решило для меня большую часть проблем с пузырьками воздуха без необходимости погружать формы в раствор. Однако, если у вас есть особенно сложная проблема с пузырьками, которую ничто другое не решит, вы можете погрузить плесень во «влажную воду» и использовать зубную щетку, чтобы очистить карманы плесени. 1. Одной из причин, по которой гипс не заливается в форму, является поверхностное натяжение . Используя добавку, которая снимает поверхностное натяжение, вы можете сделать воду «более влажной», что позволит ей легче растекаться и течь. «Мокрая» вода может быть получена путем добавления небольшого количества ополаскивателя . Мой фаворит — «Джет Драй». Вы добавляете его в посудомоечную машину, чтобы на посуде не оставалось пятен. Вы заметите, что капля мокрой воды справа распространяется больше, чем капля простой воды слева. 2. Возьмите пластиковый контейнер , достаточно большой, чтобы в него поместилась форма. Налейте в него дюйм воды, а затем очень маленькую порцию «Jet Dry» . Аккуратно смешайте его с водой, чтобы не было много пузырьков. Если у вас есть несколько форм , вы можете использовать маленькое ведерко вместо . Это позволит вам замочить и оставить несколько форм погруженными в раствор «мокрой воды» одновременно. 3. Погрузите форму во «влажную воду». Замачивая форму в первый раз, внимательно присмотритесь, и вы увидите несколько пузырьков воздуха, попавших в детали формы. Эти пузырьки воздуха необходимо удалить , чтобы получить хороший слепок. Обратите внимание, что вам нужно удалить эти пузырьки воздуха только один раз . Как только раствор «мокрой воды» достигнет всех щелей на форме, он будет продолжать течь туда снова каждый раз, когда вы его макаете.С этого момента штукатурка будет легко затекать в эти детали. 4. Пузырьки воздуха можно удалить пальцем или в небольших труднодоступных местах использовать тупой карандаш или ватную палочку. Если вы используете ватную палочку, попробуйте найти ее деревянной палочкой. Бумажные растворяются довольно быстро. 5. Помните, вам нужно только удалить пузырьки воздуха перед первым забросом . После этого вы просто замачиваете форму перед литьем и не беспокоитесь об их удалении. Вытряхните из формы лишнюю воду. Для этого держите форму в одной руке, а другой рукой ударьте ее лицевой стороной вниз. Будет не так грязно, если вы сделаете это над мусорным ведром или полотенцем. Заполните форму как обычно, постукивая по рабочей поверхности. 6. Вы заметите, что гипс растекается повсюду, даже с верхней части формы, создавая больше беспорядка, чем обычно. Обязательно постукивайте по рабочей поверхности при заполнении формы, чтобы на поверхность вышли пузырьки воздуха. Если вам нужно заполнить много форм, налейте полгаллона воды в ведро и добавьте в него 3 столовые ложки Jet Dry . Окуните формы в раствор и стряхните излишки перед заполнением гипсом. http://www.hirstarts.com. Все фотографии, статьи и планы защищены авторским правом Брюса Херста и не могут быть использованы без разрешения. «Castlemolds(R)» является товарным знаком Hirst Arts Fantasy Architecture Inc. . Для получения дополнительной информации обращайтесь по адресу [email protected].

Вибростол для резки мозаики, Подвижный вибростол

Детали

Родительская категория: Искусственный камень — Клеи и добавки Спецификации оборудования

Категория: Вибростол Цемент-Пласт Искусственный камень | Вибростол Solid Surface Stone

Машиностроение и изготовление типов вибростолов для изготовления мозаики | Анимированный вибростол | Вибростол с горизонтальными ударами и держателем | Вибростол для мягких форм

Для производства различных видов бетонных изделий и изготовления вибромазисной мозаики — галечной дизайнерской мозаики, за счет применения мягких форм, резиновых форм (силиконовых форм, форм из мягкого ПВХ, форм из полиуретана) или на искусственном камне применяют только из мягких форм, горизонтальные следует использовать вибростол.

Вибростолы из-за малого соотношения ширины к длине, Размещение вибромотора под углом 45 градусов по отношению к поверхности стола и шасси, размещение металлического треугольника с обеих сторон и … имеет горизонтальные удары (несущее). с этого вибростола (вибростола Carrier) нельзя использовать для производства изделий с сухими формами (HP, ABS).

*Для производства бетона и аналогичных изделий, если форма формы мягкая, например, резиновая форма, силиконовая форма и… должны быть горизонтальные удары, а если форма сухая, например, металлическая форма, формы из АБС и Пресс-формы HP и стекловолокно, и… следует использовать с вертикальными ударами. задача вибростола — передать плотность во внутренней ткани камня и уменьшить микроотверстия в ткани, направляя фактуру и цветовой слой на поверхность работы, уменьшая количество поверхностных отверстий в изделии и… в том случае, если в сухих формах горизонтальных ударов и/или в мягких формах вертикальных ударов никоим образом не будут получены требуемые характеристики. двигатель) могут создавать только горизонтальные удары.но вибростолы 100*200 или 200*300 с двумя виброэлектродвигателями могут создавать горизонтальные удары и вертикальные удары.

Изготавливаются анимированные вибростолы или с горизонтальными ударами в разных режимах. если поверхность вибростола изготовлена ​​из аэродинамического листа (металлического листа с большим отверстием), если отверстия в вибростоле со временем заполняются материалом, это приводит к уменьшению количества вибрации и отсутствию надлежащего движения пресс-формы на поверхность стола и…поэтому рекомендуется поверхность вибростола делать подходящей банкой (у которой поверхность стола не устойчива) или лучше железом 6 в форме (V).Преимущества использование этого метода (вибрационный стол с железной поверхностью) может обеспечить высокую выносливость вибрационного стола, отсутствие необходимости очистки, в отличие от поверхности листа (не заполнение отверстия), лучше перемещать форму по поверхности вибрационного стола, снижение мощности двигателя из-за отсутствия использования тяжелых бортовых листов, снижение амортизации и. .. процитировано. вибростолы размерами 50-40 и длиной от 3 до 3,5 метров обычно бывают горизонтальными и подвижными. поэтому ширина этих вибрационных столов должна быть больше, длина их также должна быть пропорциональна ширине.

Свяжитесь с нами, чтобы получить консультацию и купить горизонтальный вибростол.

Как правильно вибрировать бетон

Опубликовано: 20.06.2019 | Размещено: Бетононасосы DY

Нужен ли вибрирующий бетон? Делает ли вибрирующий бетон его прочнее? Если вы не знаете, когда использовать бетонный вибратор или как правильно вибрировать бетон для ваших строительных проектов, здесь есть вся необходимая информация.

Что такое вибрация бетона?

Всякий раз, когда вы заливаете бетон, образуются крошечные пузырьки воздуха. В зависимости от смеси и заливки могут быть тысячи этих пузырьков воздуха. Чем больше пузырьков воздуха в бетоне, тем слабее его структурная целостность при затвердевании. Бетонный вибратор производит более прочный бетон, энергично встряхивая бетон сразу после его заливки, чтобы удалить пузырьки воздуха.

Как работает бетонный вибратор?

Существуют различные типы бетонных вибраторов, которые работают по-разному.Вот наиболее распространенные типы и несколько советов по их правильному использованию:

1. Погружные или внутренние вибраторы

Погружные вибраторы

, также известные как внутренние вибраторы, являются наиболее распространенным типом бетонных вибраторов, с которыми работают профессионалы в области строительства. Если вы используете внутренний вибратор для бетона, вы просто вдавливаете вибратор в мокрый бетон, а затем медленно вытаскиваете его, пока он вызывает вибрацию материала вокруг себя.

Вот несколько советов по вибрированию бетона погружным вибратором:

• Держите вибратор вертикально:  Во время работы держите бетонный вибратор в вертикальном положении.Такая ориентация позволяет ему работать наиболее эффективно. Горизонтальное движение может привести к неравномерному уплотнению или зацеплению вибратора за арматуру. Будьте осторожны, чтобы не погнуть вибратор, иначе он может получить необратимое повреждение.
• Предотвращение холодных швов:  Холодные швы образуются, когда происходит недостаточное сцепление между старым слоем бетона и новым слоем. Чтобы предотвратить эту проблему, обязательно поместите наконечник вибратора не менее чем на 6 дюймов в предыдущий слой бетона.
• Регулярная вибрация:  Если вы используете один внутренний вибратор, обязательно размещайте его через равные промежутки по всему бетону.Случайные вставки могут привести к неравномерному уплотнению и растворению пузырьков воздуха.
• Немедленно остановитесь после завершения уплотнения:  Как правило, вы поймете, что растворили все пузырьки воздуха, когда поверхность бетона станет блестящей и из нее больше не будет выходить воздух. Воздержитесь от дальнейшей вибрации — это может привести к повреждению.

Последний важный совет для погружных вибраторов касается того, что делать, когда работа завершена. Когда вы используете внутренний вибратор, очень важно медленно извлекать устройство, иначе вы не получите достаточной вибрации, чтобы устранить большую часть пузырьков воздуха.Тем не менее, вы не должны оставлять вибратор в бетоне слишком долго, так как это может привести к отделению воды от цемента, что повредит внешнему виду и структурной целостности бетона.

Решение состоит в том, чтобы выдвигать вибратор со скоростью примерно один дюйм в секунду. Начните с того, что полностью вставьте головку, затем включите ее и оставьте на месте на 10 секунд. Вставьте его как можно вертикальнее, чтобы он естественным образом погрузился в бетон. Затем удаляйте один дюйм каждую секунду, пока он не будет полностью снят.Если после полного извлечения вибратора все еще продолжают выходить пузырьки, повторяйте процесс до тех пор, пока пузырьки не перестанут появляться.

2.

Вибраторы опалубки или опалубки

Вибратор для опалубки, также известный как опалубочный вибратор или внешний вибратор, работает со сборным железобетоном. Вы прикрепляете вибраторы к внешней стороне бетонной формы, чтобы они могли выталкивать пузырьки воздуха.

Вот несколько советов по использованию вибраторов для опалубки:

• Используйте несколько вибраторов:  Для более масштабных заливок вам понадобится несколько вибраторов.Таким образом, вы можете обеспечить полное перемешивание бетона и растворение всех пузырьков воздуха. Разместите вибраторы на расстоянии около 6 футов друг от друга для достижения наилучших результатов.
• Убедитесь, что опалубка может свободно вибрировать:  Бетонная опалубка должна достаточно вибрировать. Установка опалубки или формы на подпружиненное изоляционное устройство помогает обеспечить беспрепятственную вибрацию бетона.
• Полностью погрузите вибратор:  Всегда следите за тем, чтобы головки вибратора полностью вошли в бетонную опалубку. Будьте осторожны, чтобы не включить вибраторы, пока части головок остаются над поверхностью бетона.
• При необходимости используйте более сильную вибрацию:  Некоторые бетоны, известные как бетоны с низкой осадкой, более жесткие и менее пригодные для обработки, чем другие. Этот вид бетона в опалубке потребует большей вибрации для полного устранения пузырьков воздуха.

3. Поверхностные вибраторы

Поверхностные вибраторы или перемычки устанавливаются непосредственно на поверхность залитого бетона.Этот тип вибратора подходит для бетонных плит глубиной 6 дюймов или меньше и может обеспечить очень гладкую поверхность бетона.

Вот несколько советов по вибрированию бетона поверхностным вибратором:

• Рассмотрите возможность использования погружного вибратора:  Если у вас глубокий бетон и поверхностный вибратор не может полностью достичь нижних слоев, используйте внутренний вибратор для более полного уплотнения.
• Выберите вибратор, подходящий для вашего применения: Вибрационное оборудование для поверхностного бетона бывает нескольких типов, включая виброрейки, двух- или однобалочные виброрейки и тарельчатые вибраторы.Последние распространены в мощении. Вы захотите изучить различные варианты и выбрать тип, который лучше всего подходит для вашей работы.
• Выберите этот метод, если важна эстетическая привлекательность:  Хотя поверхностные вибраторы не могут глубоко проникнуть в бетон, они идеально подходят для случаев, когда требуется, чтобы бетон выглядел особенно гладким и однородным. Используйте поверхностные вибраторы, когда вам нужно создать впечатляюще плоскую поверхность.
• Воздержитесь от использования вибраторов для укладки бетона:  Используйте вибраторы только для перемешивания бетона, а не для перемещения его на место.Использование поверхностных вибраторов для позиционирования может привести к неровной поверхности и дефекту плиты в целом.

Как долго вам нужно вибрировать бетон?

Процесс вибрации бетона обычно занимает от 5 до 15 секунд. Если при удалении вибратора в бетоне все еще остаются пузырьки, просто повторяйте процесс до тех пор, пока пузырьки не исчезнут.

Необходима ли вибрация бетона?

Вибрация вашего бетона почти всегда рекомендуется, так как ваш вибрационный бетон будет прочнее.Но в зависимости от проекта у вас может не быть другого выбора, кроме как вибрировать бетон, поскольку это может быть требованием строительных норм и правил. Если вы не планируете вибрировать свой бетон, вы должны убедиться, что это не приведет к нарушению местных строительных норм.

Заказ вибраторов для бетона

Если вы ищете вибратор для бетона для своего строительного проекта, компания DY Concrete Pumps может вам помочь. Мы предлагаем надежные бетонные вибраторы Oztec с нестандартной длиной гибкого вала. Эти вибраторы для бетона имеют прочные стальные головки, которые создают самую высокую амплитуду и центробежную силу для максимального радиуса воздействия. Чтобы заказать бетонные вибраторы Oztec для вашего проекта, свяжитесь с нами онлайн сейчас.

-Обновлено 29.10.2021

Методы уплотнения бетона и типы вибраторов

Г-н Ритеш Патель — инженер-строитель, получивший степень бакалавра в 2005 году. Он является старшим редактором в GharPedia, основным членом редакционной группы и старшим менеджером SDCPL (гражданская инженерия). Он заботится о строительстве дома, бетона, материалов, ремонта, МООС и т. д. в Gharpedia.Его богатый полевой опыт помогает в решении повседневных проблем людей. Он также возглавляет первое в отрасли программное обеспечение 1 MNT.IN и 3 IN 1 для выставления счетов подрядчикам. Вы можете связаться с ним через Twitter ID Ritesh_DP и LinkedIn ID ritesh-patel-b77578134.

Уплотнение бетона также известно как уплотнение бетона, которое используется для получения бетона максимальной плотности. Исторически это достигалось трамбовкой или каламбуром, но в настоящее время уплотнение в основном осуществляется вибрацией.

При заливке свежего бетона в форму образуются пузырьки воздуха.Если мы не удаляем пузырьки воздуха из бетонной смеси, то бетон становится пористым или проницаемым. Пористый или проницаемый бетон приводит к таким проблемам, как протечки, коррозия и т. д. в доме или здании. Уплотнение или консолидация — это метод, который приводит к разжижению строительного компонента бетонной смеси, так что внутреннее трение уменьшается и происходит уплотнение крупных заполнителей. Этот метод удаляет большую часть захваченных пузырьков воздуха из свежего бетона. Он помогает достичь проектной прочности бетона и в конечном итоге увеличивает срок службы дома или здания.

Читайте также: Коррозия бетона

Методы уплотнения бетона

Основной целью уплотнения бетона является получение плотной массы бетона без пустот. Уплотнение также помогает окружить бетоном всю арматуру и заполнить все углы опалубки, какими бы маленькими они ни были.

Уплотнение должно быть нанесено равномерно на всю бетонную массу. Если бетон хорошо уплотнен, мы получаем прочный бетон, но чрезмерное уплотнение также приводит к расслоению бетона.

Методы уплотнения бетона

Ниже приведены различные методы уплотнения бетона.

01. Ручное уплотнение (ручное уплотнение)

Ручное уплотнение, также известное как ручное уплотнение, которое осуществляется путем утрамбовки или утрамбовки бетона бамбуковым или стальным стержнем.

Стержни для уплотнения бетона:

Стержни для уплотнения бетона – ручное – ручное уплотнение

Стержни используются для небольших укладок или незначительных бетонных работ.При креплении, как правило, мы утрамбовываем стальной стержень для уплотнения бетона. Мы также можем использовать плоскую лопату для уплотнения бетона. Он эффективен при работе с бетоном с повышенной осадкой.

Читайте также: Испытание бетона на осадку

Не рекомендуется уплотнять бетон железобетонной стены или железобетонной колонны стержнями.

Пруток используется для уплотнения углов и краев бетонных кубов. Он также используется для уплотнения сборных железобетонных блоков.

Трамбовка для уплотнения бетона:

Трамбовка для уплотнения бетона – ручная – уплотнение вручную

Трамбовка может выполняться в неармированном бетонном фундаменте или при небольших работах (строительство первого этажа).Бетон следует утрамбовывать или уплотнять, чтобы вытеснить захваченные пузырьки воздуха во время укладки бетона. Набивка бетона зависит от осадки бетона. Если осадка бетона (водоцементное отношение) высокая, заполнители оседают на дно, а в верхнем слое может появиться цементный раствор. Это может привести к плохой прочности бетона, что может снизить срок службы дома или здания.

Трамбовка для уплотнения бетона:

Трамбовка для уплотнения бетона – ручное – ручное уплотнение

Трамбовка используется для уплотнения плиты крыши или пола или тротуаров железобетонных дорог, где толщина бетона сравнительно меньше, а поверхность должен быть закончен гладким и ровным. Это делается с помощью деревянной перекладины (обычно размер перекладины составляет около 10 х 10 см).

02. Уплотнение бетона давлением и сотрясением

Этот метод уплотнения используется для уплотнения пустотелых блоков, пустотелых блоков, бетонных блоков. В этом методе жесткий бетон вибрируют, прессуют, а также подвергают толчкам.

Смотреть видео: Уплотнение бетона давлением и тряской

03. Уплотнение бетона вращением

Этот метод используется для уплотнения бетонных труб (RCC Hume Pipe).В этом методе свежий бетон хорошо уплотняется за счет центробежной силы, возникающей в процессе прядения.

Смотреть видео: Уплотнение бетона вращением

04. Механическое уплотнение вибрацией

Механическое уплотнение осуществляется вибрацией.

Ниже приведены типы вибраторов, которые используются для уплотнения бетона механическими средствами.

Типы вибраторов для уплотнения бетона

Глубинный вибратор для уплотнения бетона

Глубинные вибраторы также известны как игольчатые вибраторы или погружные вибраторы. Они обычно используются для больших работ с плоскими поверхностями, например, плита перекрытия, плита крыши, железобетонный фундамент, железобетонный плот, колонна и т. д. Вибратор остается погруженным в одном месте до тех пор, пока окружающий бетон полностью не затвердеет. Об уплотнении можно судить визуально по образованию цементного молока круглой формы вокруг жгута. В зависимости от консистенции бетонной смеси ниддл (кочерга) применяется на расстоянии от 0,5 до 1 м (от 2 до 3 футов) от центра к центру на 5-30 секунд. Желательно иметь жесткую бетонную смесь.Время вибрации на одном месте должно быть не менее 90 секунд.

На рынке доступны два типа глубинных вибраторов.

(a) Глубинный вибратор с гибким валом

Тип с гибким валом может приводиться в действие сжатым воздухом, двигателем или бензиновым двигателем.

Вибратор с гибким валом

(a) Вибратор с ручным приводом

Вибратор с ручным приводом может приводиться в действие как электрическим, так и пневматическим способом.

Мотор в ручном внутреннем вибраторе

Глубинные вибраторы хорошо известны и являются наиболее распространенным типом вибратора. Внутренний вибратор состоит в основном из кочерги (вибрационной головки типа металлического стержня), содержащей эксцентриковый вал, приводимый в движение гибким приводом от ступки.

Foolwork Vibrator (внешний вибратор) для бетонного уплотнения

FoolWork Vibrator (внешний вибратор) для бетонного уплотнения

22

 вежливость - бетонные услуги и принадлежности Limited (CSS)

Облегающиеся вибраторы опалубки также известны как внешние вибраторы .Наружные вибраторы соединены с бетонной опалубкой, и вибрационная сила для уплотнения передается бетону через опалубку. Наружные вибраторы используются в основном для сборного железобетона и тонкостенного бетона (толщиной до 600 мм) или в ситуации, когда внутренние вибраторы не могут быть легко использованы.

Бетонирование должно производиться слоями подходящей глубины. Высота заливки бетона должна быть не более 750 мм по слою, а если она больше 750 мм, следует изменить положение вибратора или использовать серию вибраторов.

Роликовый вибратор, турбинный вибратор и электрический молот также относятся к другим типам внешних вибраторов.

Электромолот — один из вибраторов, который используется для уплотнения образцов бетона.

Настольный вибратор для уплотнения бетона

Настольный вибратор для уплотнения бетона

В случае настольного вибратора опалубка крепится к стальной платформе, которая крепится на гибкой пружине. Как правило, быстро вращающаяся эксцентриковая масса заставляет стол вибрировать круговыми движениями.С двумя валами, вращающимися в противоположных направлениях, горизонтальная составляющая вибрации может быть нейтрализована, так что стол подвергается простому гармоническому движению только в вертикальном направлении. Некоторые настольные вибраторы приводятся в действие электромагнитом, питаемым переменным током. Диапазон используемых частот варьируется от 50 до примерно 120 Гц. Для уплотнения бетона желательно ускорение примерно от 4g до 7g. Переменная частота вибрации является дополнительным преимуществом.

Вибрационный стол является надежным средством уплотнения сборного железобетона и имеет то преимущество, что обеспечивает равномерное уплотнение.

Ниже перечислены преимущества настольного вибратора:

• Для достижения той же прочности можно использовать более бедную бетонную смесь. Следовательно, это приводит к экономии цемента до 10-15 % и повышению прочности.
• Позволяет уплотнять узкие или тонкие участки, где ручное уплотнение может быть затруднено.
• Полученный бетон более непроницаемый, плотный и не содержит сот.
• Уплотнение происходит быстрее, что приводит к экономии времени и труда.

Иногда ударный стол используется для производства сборного железобетона. Вибрация с помощью ударного стола дает очень хорошие результаты, но этот процесс довольно специфичен и широко не используется.

Читайте также: Разница между сборным и монолитным бетоном

Платформенный вибратор для уплотнения бетона

Платформенный вибратор для уплотнения бетона размер.Платформенный вибратор используется при производстве сборных железобетонных изделий больших размеров, таких как электрические столбы, железнодорожные шпалы и т. д. Поверхностный вибратор также известен как вибратор стяжки. Поверхностные вибраторы устанавливаются на платформах или бетонных стяжках и обычно используются для уплотнения и отделки полов мостов, дорожных плит и т. д.

Вибрационный каток для уплотнения бетона

Вибрационный каток для уплотнения бетона

В настоящее время сухой и тощий бетон уплотняют с помощью вибрационного катка. Следовательно, этот тип бетона также известен как бетон, уплотненный роликами или катаный бетон.

Проблемы с ремонтом и техническим обслуживанием могут возникнуть в доме или здании из-за плохой практики бетонного строительства. Следовательно, всегда следуйте передовым методам строительства, т.е.е. использование надлежащего метода уплотнения бетона для получения прочного бетона. Это поможет вам сократить расходы на ремонт и обслуживание вашего дома или здания. Целесообразно использовать внутренний вибратор или игольчатый вибратор для уплотнения бетона, пока вы строите дом. Это поможет вам добиться хорошего качества бетона на протяжении всех строительных работ.

Обязательно прочтите:

Что можно и чего нельзя делать при бетонировании

Какие материалы используются для изготовления бетона?

Что такое расчет бетонной смеси?

Весовое дозирование и объемное дозирование

Mr.Ритеш Патель — инженер-строитель, получивший степень бакалавра в 2005 году. Он является старшим редактором GharPedia, основным членом редакционной группы и старшим менеджером SDCPL (гражданская инженерия).
