Анкерный болт с гайкой – специфика крепежа и правила монтажа + видео

Для надежной фиксации различных бытовых и производственных элементов изобретают все новые качественные крепежи. Одним из таких мощных креплений считается анкерный болт с гайкой. Каковы на самом деле его технические возможности, правила эксплуатации и способы применения, мы вам сегодня и расскажем.

Как устроен анкерный крепеж с гайкой?

Принимая во внимание тот факт, что данный крепежный механизм должен удерживать достаточно тяжелые элементы, он был тщательно продуман и переделан. Главным элементом конструкции в нем является распорная шпилька, которая имеет на одном конце форму конуса, на другом же конце нарезана метрическая резьба, на которую накручивается гайка. На шпильку по всей длине, кроме резьбовой части, надета специальная металлическая втулка с прорезями.

Работает данное устройство по принципу «распора», то есть, когда мы начинаем закручивать гайку, конусообразный конец входит во втулку и распирает ее в отверстии. Отличительной особенностью считается то, что такой анкер имеет литую шпильку, которая намного прочнее других анкерных конструкций. Ну, и, конечно, мы забыли упомянуть про гайку и в обязательном порядке стопорную шайбу, которые накручиваются со стороны резьбы. Шайба не позволяет при закручивании гайки углубляться в отверстие.

В некоторых случаях во время крепления монтажники используют в качестве дополнительного фиксатора вторую шайбу, которая закрывает отверстие на месте установки, но такой подход зависит от конкретных условий монтажа. Сферы применения такого крепежа могут быть достаточно разными: от монтажа лестничных ограждений до тяжелых металлоконструкций. Самое популярное применение на сегодняшний день – это монтаж кронштейнов под кондиционер. Само устройство имеет достаточно приличный вес, поэтому использование такого крепления полностью оправдано.

Анкерный болт с гайкой – вес, размеры: что говорит нам ГОСТ?

Так как все крепежные элементы – сложные монтажные изделия, то все они имеют соответствующую техническую документацию. Именно из таких документов мы и можем узнать в случае необходимости технические параметры. К примеру, выбирая тот или иной крепеж, мы хотим знать, выдержит ли анкерное крепление вес в 100 килограммов или нет. Благодаря тому, что имеется документация, мы получим ответ на наш вопрос.

Самый маленький анкер, размеры которого 5×6,5×18 мм, согласно заявленным характеристикам изготовителя, способен выдержать нагрузку на вырывание до 800 кгс. Для того, чтоб было понятней, кгс – это обозначение килограмм/силы, где в расчет берется масса в один килограмм и сила, с которой этот килограмм оказывает давление на весы. Дальше вычисления совсем просты, 1 кгс равен примерно одному килограмму любого предмета, исходя из этого, такой анкер выдержит изделие весом в 800 килограмм.

Также абсолютно любой болт имеет соответствующий ГОСТ, который и делит все крепежные конструкции на разновидности по способности выдерживать определенную нагрузку, величине и диаметру крепежного элемента. На больших строительных площадках такая документация помогает при выборе элементов крепления и закупке соответствующего материала.

Технические характеристики анкерных болтов

Техническая документация рекомендует проводить монтаж такого крепления в полнотелых твердых материалах, таких как бетон, цельный кирпич, природный камень. В каждом отдельном случае мы должны выбирать болт с гайкой, размеры которого обеспечат нам качественное крепление. Но стоит помнить о том, что во время монтажа при затягивании гайки шпилька подается вперед на некоторое расстояние, в результате иногда эта длина создает помеху при установке изделий, которые мы крепим.

Сегодня в магазинах можно найти крепеж практически любой длины, для различного рода задач. Как правило, начинается линейка анкерных креплений с размера шпильки в 18 миллиметров. Самый длинный крепеж достигает 400 миллиметров чистого размера крепежной шпильки. Соответственно, в зависимости от длины, мы имеем и различные диаметры, данная величина считается по диаметру втулки, под которую и сверлится отверстие.

Диаметр втулки обычно начинается с 6,5 миллиметров, это, как правило, самый маленький анкер, постепенно с увеличением длины увеличивается и диаметральное значение, на самом длинном креплении втулка может быть 20 миллиметров в обхвате, и выдерживает такой крепеж достаточно солидные нагрузки. Если вас интересует удерживающая сила такого крепежа, вы можете узнать ее из технической документации, о ней мы говорили ранее.

При выборе анкерного крепления всегда учитывайте толщину поверхности, на которой будет производиться монтаж. Длинный – не означает прочный, к тому же, вы рискуете получить сквозное отверстие, которое при монтаже крепления нежелательно.

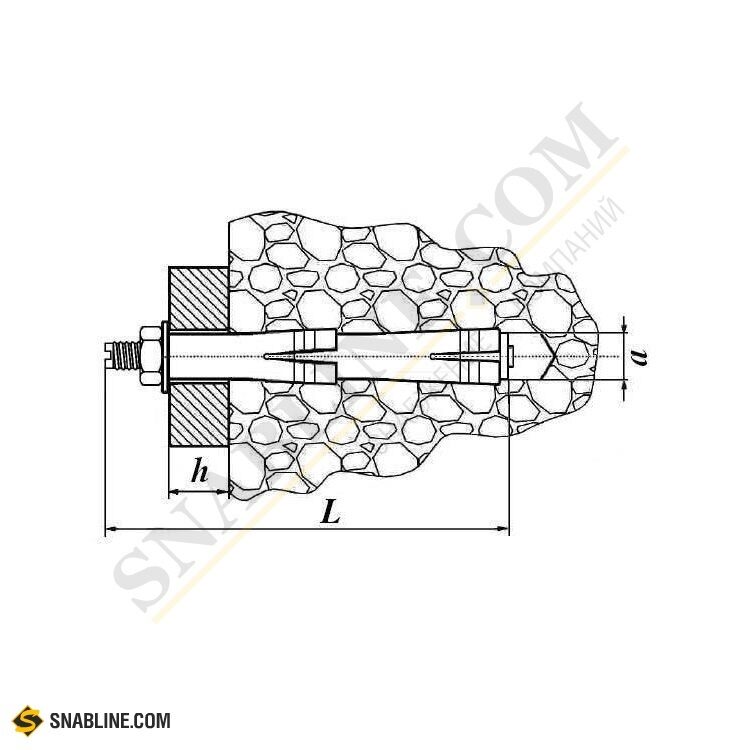

Усиленный вариант – двухраспорный крепеж

За счет того, что требования потребителя постоянно растут, и возникает потребность в монтаже достаточно тяжеловесных конструкций, было решено немного модифицировать крепеж. Так на рынке стройматериалов появилось модифицированное изделие – анкерный болт с гайкой двухраспорный. Такая технология позволила в достаточной мере увеличить удерживающую силу такого крепления.

Сама конструкция – это все та же шпилька, но в качестве удерживающего механизма в этом случае используются две втулки, одна из которых имеет форму клина и заходит во вторую втулку. Таким образом, затягивая гайку, мы увеличиваем удерживающие свойства, равномерно распределяя силу по всей длине крепления. Такую же технологию использует в своей конструкции двухраспорный анкер с кольцом, и, как показывает практика, довольно успешно.

Такое модифицированное крепление применяют, в основном, на производствах, но не только в строительной среде. К примеру, очень часто этим монтажным элементом крепят станки в цехах. Обычно при работе станок создает некую вибрацию, которая, как правило, не нужна, и если раньше станок просто крепили к полу с помощью бетона, то сегодня проще всего использовать универсальное крепление и избавиться от нежелательной вибрации при работе.

Правильный монтаж и качественное крепление

Не стоит забывать, что от правильного монтажа зависит, прежде всего, то, как в дальнейшем будет работать крепление, и какую массу оно сможет выдержать. В основном, строительные анкерные болты с гайками монтируются по одному принципу, но по определенным правилам, которые мы с вами сейчас и рассмотрим.

Как правильно установить анкерный болт с гайкой — пошаговая схема

Шаг 1: Диаметр отверстия под анкер

Перед тем, как высверлить отверстие под крепление, необходимо подобрать бур по бетону для перфоратора нужного диаметра. В этом случае в первую очередь руководствуйтесь размерами вашего крепления. Ни в коем случае не рекомендуется рассверливать отверстие, если втулка в него не входит. Лучше пройтись сверлом того же диаметра еще раз, и отверстие станет немного больше. Если рассверлить место крепежа сверлом большего диаметра, втулка может свободно в нем «гулять», при этом распорный механизм попросту не сможет выполнять удерживающие функции.

Шаг 2: Очистка места крепления от мусора

Не секрет, что после сверления в готовом отверстии остается мусор после работы перфоратором. Как раз эти крошки и пыль создают помеху при установке болта на место монтажа. Особенно трудно установить в неочищенное отверстие двухраспорный механизм, такой крепеж имеет втулку, которая немного шире обычной. Поэтому перед установкой качественно прочистите отверстие, в случае необходимости используйте строительный или бытовой пылесос.

Шаг 3: Правильная установка тяжелых элементов

После того, как вы вставили болт в отверстие, не спешите монтировать ваше устройство, при этом закручивать гайки, есть более практичное решение. После установки анкера, не навешивая изделие, затяните гаечным ключом болт до отказа. Затяжку нужно проводить до тех пор, пока шпилька не разопрет втулку, и крепление, так сказать, примет рабочий режим. После этого можно отдать гайку и на шпильки, которые уже прочно держатся в посадочном отверстии, установить прибор, и спокойно зажать его гайками.

Оцените статью: Поделитесь с друзьями!

видео, фото, нюансы, советы Анкерный болт по бетону как пользоваться

Более новым приобретением для строителей стали дюбеля из пластика, которые обладают маленьким размером, дешево стоят и крепко держат. Однако в скором времени пластиковые дюбеля начинают деформироваться и больше не фиксируют крепление, особенно это касается монолитных бетонных стен, которые попросту не держат дюбеля.

Поэтому был создан однозначно самый надежный способ крепления – анкер, который и нагрузки выдерживает, и, словно якорь, вцепляется в покрытие, не позволяя нарушить крепление.

Анкер не просто созвучен со словом «якорь», он и по функциям аналогичен: удержание механизма на дне отверстия.

Болты делятся на две разновидности по виду типу их использования:

1. Синтетический. Принцип его действия основан на использовании специальной капсулы клея, которая раскрывается во время вкручивания крепежного болта и его закрепления непосредственно при высыхании этого клеящего состава.

Минус синтетического болта: ожидание, когда высохнет клей.

Плюс: подходит не только для монолитных стен, а для легких стеновых конструкций.

1. Металлический. Принцип его действия состоит в том, чтобы металлическая гильза, которая помещена на болт, расширялась или расклинивалась во время накручивания на резьбу.

Также эти болты имеют несколько делений на типы:

ü Шниповой. На конце анкера находится шнип (клин), который раздвигает гильзу во время его вкручивания в отверстие. Вместо клина может быть стержень-бородка, который расклинивает гильзу, а потом вынимается из отверстия, куда после вкручивают шпильку. Однако для проведения этого вида работ необходимо точное соблюдение размеров анкера и отверстий.

ü Зажимающий. Основой его действия является раскрытие лепестков крепления, которое происходит при закручивании и деформации средней части гильзы. Она также имеет небольшие прорези по все длине. Эти болты подходят для тонких стеновых конструкций, например, гипсокартонных.

ü Вбиваемый. Этот вид применяется без использования особых приспособлений. Сама гильза болта имеет мягкие края, которые во время вбивания в отверстие начинают деформироваться и упираться в дно. Это приводит к закреплению гильзы в проеме. Подходит болт для монолитной стены и дикого камня, однако уделите больше внимания точности глубины и диаметра отверстия.

ü Дробленный (распорный) – самый частый способ крепления, который не требует четкого соблюдения глубины и диаметра отверстия. Во время вкручивания расширяет гильзу с задней части, вкручивая в нее конусоподобную втулку. Болты применяют для кирпичной и бетонной стены.

Вкручивание анкерного болта: инструкция

Чтобы крепление анкером было качественным, необходимо приобретать изделия из металла с антикоррозийным напылением, например, М-30.

Также стоит понимать, что каждое соединение имеет свои параметры для отверстия и норму приложенной силы для вкручивания, которые зависят от характеристик стенового покрытия. Для тяжелого бетона глубина вкручивания болта составляет 8 см, а нагрузка меньше 7 кН. Для тонкого бетона эти параметры в два раза меньше.

В инструкции рассмотрим поэтапно крепление дробленного (распорного) анкера в бетонную стену.

Шаг 1: определение длины болта

Стены зачастую покрыты отделкой, например штукатуркой. Чтобы болт хорошо закрепился в стене, следует его размещать на глубине свыше 5 см. Потому определите длину гильзы анкера для толщины штукатурки.

Шаг 2: определение необходимого диаметра отверстия

Обязательно нужно следить за диаметром отверстия для анкера, так как от его точности зависят усилия, приложенные для вкручивания гильзы. Отверстие должно быть таким, чтобы гильза входила плотно и строго перпендикулярно. Что касается глубины отверстия, то она должна быть больше длины болта на несколько миллиметров.

Шаг 3: разметка отверстия и его пробивание

Отверстия для болтов следует сделать максимально точными, так как после монтажа его нельзя вытащить. Затем просверлите отверстие и очистите его от пыли и осколков. Почистить можно пылесосом, продуванием резиновой грушей или кисточкой.

Шаг 4: забивание анкера

В выполненное отверстие молотком забейте анкер. Это необходимо делать медленно и поступательными движениями. После того, как гайка или головка гильзы окажется у поверхности стены, приступайте к закручиванию. При закручивании после двух оборотов необходимо прикладывать больше усилий. На коробке может быть указано количество закручиваний и для этого лучше воспользоваться динамометрическим ключом.

Обратите внимание, для тонких, кирпичных или пенобетонных стен лучше не закручивать анкер до упора.

Шаг 5: проверка точности погружения

При закручивании болта очень часто гайка или шапка попадают в верхний слой штукатурки. Гайку лучше углубить в стену, но шапку стоит оставить ровно у поверхности стены. Видео в соседней вкладке показывает, как правильно крепить анкера к бетонной стене.

Набор инструментов

Порядок операций установки

• дрель с набором сверл;
• перфоратор с набором сверл;
• рожковый ключ;
• молоток.

Разновидности

Несущая способность

Надежность соединения

Расчет на вырыв.

Установка доборов

Монтаж химического анкера.

Page 2

• Армирование
• Изготовление
• Инструменты
• Монтаж
• Расчёт
• Ремонт

1pobetonu.ru

Как крепить анкерные болты в бетон?

Настоящий анкерный болт всегда устанавливается до начала бетонирования и устанавливается на основании чертежей, причем не только чертежей строительных, но и не плохо бы на оборудование посмотреть, хотя бы паспорт оборудования увидеть, а еще лучше схему монтажа оборудования. Потом берется чертеж, рулетка, нивелир, глядя в чертеж при помощи рулетки отмеряем точное расстояние от осей, при помощи нивелира проверяем положение анкера по высоте. И только несколько раз проверив правильность установки анкера, закрепляем его в конструкции. Если нет в чертеже никакого особенного способа закрепления, то анкера обычно приваривают к арматурному каркасу. Потом заматываем его сверху пленкой чтобы не дай Бог бетоном не заляпать резьбу, заливаем конструкцию, ждем как минимум неделю, пока бетон более-менее прочность не наберет, снимаем пленку,если позволяет прочность бетона, то устанавливаем оборудование или монтируем колонны, смотря для чего анкер. Это настоящий анкерный болт и делают его настоящие строители. На такие анкерные болты любое оборудование монтируется в течение 20 минут, встает как влитое, такие анкера выдерживают именно ту нагрузку, на которую рассчитаны. Остается только гайки закрутить и сдать оборудование по акту. Все остальные анкера не настоящие и делают их не настоящие строители и поэтому годятся они только для бытовых нужд потому как любой способ установки таких анкеров не обеспечивает надежную работу анкера и под ответственное оборудование такие анкерные болты не устанавливаются. Способов установки ненастоящих анкеров много: можно тот вариант, который fktif указал с картинками, можно раздолбить отверстие, установить анкерный болт, потом это отверстие забетонить, можно установить анкер в ранее оставленное для него отверстие и вместо бетона залить супер-пупер смолами или клеями, но все равно такой анкер будет работать только наполовину.

www.remotvet.ru

Качественная установка анкеров в бетон

Еще совсем недавно для крепления к твердым поверхностям можно было использовать только шурупы или гвозди. Но теперь этот способ крепления практически ушел в прошлое, на смену ему приходят гораздо более приспособленные для этой цели анкеры.

Болт – самый мощный крепёжный элемент, на порядок выше, чем дюбеля с шурупами.

Чем можно эффективно и быстро закреплять в стене объекты? Только с помощью анкеров – их можно забивать или вворачивать в основание.

Это металлическая деталь, которая вводится в твердое основание, там распирается и удерживает объект, который закреплен с ее помощью.

Внутри имеется резьба, в которую надо вкручивать крепление. И при ремонте, и при строительстве анкерные болты – это надежный «якорь», который сложно заменить чем-либо. Установка с их применением проходит легко и быстро.

Такой вид крепежа с большим успехом применяется и для плотных материалов, таких, как сплошной кирпич или бетон, а также для более мягких – гипсокартона, например. Установить полку или подшить подвесной потолок, повесить шкаф или картину на стену из бетона – для всех этих манипуляций болты необходимы. Чаще других применяются механические. Они могут удерживаться как силой трения, так и за счет упора.

Набор инструментов

Порядок операций установки

Для подобной работы необходимы следующие инструменты:

• дрель с набором сверл;
• перфоратор с набором сверл;
• рожковый ключ;
• молоток.

Бетонные материалы по своей плотности намного превышают большинство строительных изделий. Чтобы сделать в них отверстие, понадобятся некоторые усилия. Сверла должны быть непременно с напылением из сплавов особой прочности. Для того чтобы сделать отверстие под болт с ровными краями, простая дрель не подойдет, лучше всего использовать перфоратор.

Чтобы правильно закрепить болт, отверстие в бетоне нужно сделать ровным, а его диаметр должен соответствовать внешнему диаметру болта. Анкер ни в коем случае не надо разбирать – его вставляют целиком “как есть”. Некоторые все же пытаются разобрать его на части, а затем вставить. Но сделать так можно только тогда, когда используется анкер с гайкой, да и в этом случае можно лишь скрутить гайку, не более. Когда болт вставлен в отверстие, его надо закручивать по часовой стрелке. Чтобы установка прошла удачно, подбирать крепеж надо в зависимости от веса прикрепляемой конструкции. Он должен быть оптимальным и по диаметру, и по длине.

Разновидности

По конструкции болты несколько различаются между собой.

Каждый вид рассчитан на определенную нагрузку,

1. Клиновой. При его установке в бетоне просверливают отверстие, куда будет забиваться анкер. Клиновой болт имеет важное отличие от других: это единственный вид таких крепежей без рубашки. Внутри втулки имеется клин, который при вкручивании расширяется. После того как клиновой крепежный элемент забит, надо затянуть гайку, которая за счет расширения втулки фиксирует стержень. Клиновой болт используют для крепления различных тяжеловесных конструкций, кабельных трасс, оград, несущих элементов.
2. Распорный. Этот тип в строительстве считается наиболее распространенным. Выпускается он длиной 2-12 см и диаметром 0,4-2 см. Распорный болт имеет втулку, которая проходит по всему стержню. Внутри нее находится резьба, на нее посажена клиновидная головка, которая в процессе закручивания распирает втулку. Таким образом крепеж фиксируется. Наиболее эффективным применение такого крепежного элемента будет для бетона и сплошного кирпича. Есть и такие модели анкеров, которые предназначены для использования в пустотелых материалах. Монтировать его следует в отверстие, которое предварительно высверливается в материале с соблюдением нужного диаметра и глубины.
3. Разжимной. Внутри этого элемента находится гильза с несколькими лепестками и раздвижная гайка. При закручивании она будет раздвигать лепестки в стороны. Установка такого элемента в бетон достаточно практична.
4. Забивной. Его втулка имеет внутренний клин и специальные вырезы, благодаря которым при ударах по болту втулка будет расширяться. Удары наносят по анкеру (клин при этом упирается в дно отверстия) или по клину с помощью дорна, который вставляют в само изделие. Использование молотка будет необходимым в любом случае, чтобы установить крепеж. Забивные болты бывают металлическими или полимерными – принцип действия будет тот же, что и у распорных. У нейлоновых имеется отличие в виде специального шурупа с резьбой в форме акульего зуба, благодаря чему у него при установке будет преимущество. Забивные крепежные элементы для бетонных поверхностей применяются достаточно часто – это представляется в большинстве случаев наилучшим вариантом.
5. Химический. Все предыдущие виды крепятся механическим способом, химические же приклеиваются к материалу. Брикет с клеем вставляют в проделанное инструментами отверстие, потом придавливают анкером. Болт надежно фиксируется клеем.

Несущая способность

Эксплуатационные характеристики креплений при стандартной глубине заделки в основание из тяжелого бетона В20 (С20/25).

У каждого вида болтов имеется своя несущая способность, которая характеризуется той нагрузкой, какую болт способен выдержать без разрушений и без нарушений целостности скрепления с материалом. В первую очередь несущая способность будет зависеть от материала, из которого крепеж изготовлен. Для этого используют в основном различные виды стали высокого качества – антикоррозийные, конструкционные, нержавеющие, а также цветные металлы. За исключением латуни, почти все цветные металлы имеют наименьшую прочность. Как правило, несущую способность указывают на упаковке или на нем самом.

Надежность соединения

Расчет на вырыв.

Проведение такой проверки производится непосредственно на месте работы. В зависимости от материала стены можно будет определить и надежность соединения. Если в качестве материала выступают кирпич или бетон, около 350 кг составит нагрузка на вырыв. Для крепления довольно тяжелых объектов такого показателя вполне достаточно. Когда материалом является ячеистый бетон, нагрузка его будет в пределах 230 кг. Следует иметь в виду, что установка крепежа должна осуществляться в соответствии с требованиями и рабочими свойствами материала. Для высотного монтажа, к примеру, этого не будет достаточно – здесь рекомендуется выбирать химические, у которых нагрузка на вырыв примерно 700 кг.

Установка доборов

Монтаж химического анкера.

Чтобы надежно устанавливать любой из типов анкеров, в бетоне надо просверлить достаточно глубокое отверстие, которое диаметром несколько превышает диаметр крепежного элемента. Отверстие после этого должно быть очищено от пыли, в него вставляется анкер, после чего его надо надежно зафиксировать. Химические надо вставлять при помощи пистолета. В отверстие выдавливается клеящая масса и вставляется крепежный элемент. Клей после проникновения в поры материала застывает и обеспечивает хорошее крепление. Полученное соединение настолько прочно, что его безбоязненно используют при монтаже габаритных и массивных объектов.

o-cemente.info

Характеристика и установка анкерных болтов в стену, способы

Анкер – это крепежный элемент из металлического материала, вводится в бетонное основание и там задерживает предмет, который благодаря нему закрепляется. Такой вид крепежа стал в последнее время хорошо востребован. Установка анкерных болтов в стену действует как якорь. Благодаря этому они способны удержать невероятные нагрузки. Это дает возможность с их помощью крепить тяжеленные конструкции и отдельные объекты. Не так давно, чтобы что-то закрепить на каменную поверхность, были доступны гвозди и шурупы. Теперь все изменилось, и такой вид крепежа остался в прошлом. Более удобные для этого процесса и приспособленные анкеры с успехом их заменяют.

Чем можно надежно, с большим эффектом и очень быстро закрепить определенные предметы в стене? Анкеры выступают здесь отличным выходом, с ними можно забить или вворачивать в бетонное основание все, что вам угодно.

Характеристика

У анкера внутри есть резьба, именно в нее надо вкручивать крепеж. При строительстве дома, ремонте в квартире анкерные болты — самый лучший якорь, не поведут вас точно, и заменить их чем-то аналогичным невозможно. Установка, применяя эти болты, пройдет быстро и с легкостью.

Большое применение они нашли для плотных материалов. Например, бетон, кирпич. Также хороши они для работы с гипсокартоном. Практически везде возможно их использование — если надо повесить полку, шкаф, картину, обустроить подвесной потолок. Во всех этих трудоемких процессах потребуются анкеры. Больше всех используются механические анкеры, способные держаться за счет упора или силой трения.

Во время стройки или в бытовых нуждах требуется прикрепить различного рода объекты, конструкции для монтажа. Для этих целей есть разные крепёжные элементы. Для работы с бетоном или кирпичом нужны специальные анкеры, а когда используются заготовки из дерева, то саморезы для дерева. Анкеры помогут хорошо укрепить самые тяжеленные конструкции. Например, это может быть нагреватель воды, шведская стенка, детская качелька к потолку.

Сам по себе такой болт ничего особенного собой не представляет. Это довольно простое соединение из болта, гайки и корпуса. Предусмотрена подкладка из пластика, чтобы не проникала влага. Действуют болты по простому распорному принципу. Когда закручивается болт, то гайка, имеющаяся на конце, всовывается внутрь. Это способствует тому, что корпус увеличивается в размере из-за расширения и плотно забит в бетон.

Разновидности

На эти болты налагаются довольно жесткие требования, так как люди должны быть уверенны в надежности этого крепления из-за веса, который они на него возлагают. Поэтому, при выборе данных изделий отдавайте выбор тем, которые исполнены в соответствии с ГОСТом. На строительном рынке различают следующие виды анкерных болтов:

1. Болт цельный – головка с шестью гранями, гайка конус. Здесь гайка и есть распорка, которая расширяет трубу. Сам он спаянный с наконечником — имеет гайку с шайбочкой. Когда начинают закручивать болт, он сразу входит в трубу, тем самым расширяет ее.
2. Клин. Это стержень из металлического материала с большой шляпкой. Из нее выходит клин, входящий в стержень при ударе. Этим он увеличивает площадь той части, которая помещена в отверстие бетона.
3. С распорком, ударный. Когда забивают гвоздь, он увеличивается и накрепко схватывается с камнем.
4. Двухраспорный с гайкой. Этот крепеж используется для массивных предметов, для ответственных работ. Соответственно, это самый надежный крепежный элемент. Он становится шире в двух местах сразу. Эти распорки находятся на конце трубки и в месте стыка двух отрезков цилиндра. Исполнены элементы так, когда закручивается гайка, то ее части втягиваются друг в друга.
5. Забивной. В стеновое отверстие забивается крепеж. Уже во время этого он увеличивается в ширине и схватывается с камнем. Когда болт закручивается, то распирается еще дальше. Этот тип болта можно устанавливать быстрее всего.
6. Разжимной из четырех частей. Его части не зависят друг от друга, образуют цилиндрическую форму в сборке. Вверху части с кольцом, а с другого конца идет фиксация пружиной. Когда он закручивается, то у цилиндра начинается действие распорки с четырьмя гранями. Она разжимает эти отрезки, после чего прижимаются к стене по всей длине. Здесь используется не болт, а стержни с кольцом, либо крючком.

Из описаний понятно, что действуют первые два анкера одинаково. Отличие у них в подвижности элементов. Если у первого гайка конусом, то у второго — болт. Два первых типа крепежа являются типовыми вариантами. Уже на их основной базе представляется остальной модельный ряд этих болтов. Простыми и довольно удобными из них считаются анкеры с крючком и колечком. Так как, когда гайка закручивается, тогда болт сразу крепко фиксируется в отверстии стены.

Способ крепления

Нет ничего проще, как закрепить анкерный болт в стену. Всего лишь надо просверлить отверстие в бетонной стене. Его диаметр должен точно совпадать с болтом. Затем надо вставить сам болт и прикрепить. Анкер не стоит разбирать, он полностью вставляется в том же виде, в котором продается. Некоторые люди для чего-то разбирают их на части, а потом пытаются вставить. Разбирается анкер с гайкой, и то, только путем скручивания гайки и все. Когда анкер будет в стене, его надо закрутить по часовой стрелке. Воспользовавшись таким крепежом, можно сразу понять, насколько это быстро, удобно и надёжно.

Применяя их в помощь, можно повесить осветительные приборы, установить внутриквартирные двери, совершать работы по отделке. Исходя из того, что такое крепление рассчитано на весомые нагрузки, производство его идет из стали высокой прочности. Крепления такого типа достаточно легко сделать. Болт в стене качественно закрепляется. Это все благодаря склеиванию, упору, трению — залог надежного крепления. Действуют эти принципы как вместе, так и по отдельности, ни грамма не влияя на прочность. Закрепить анкерный болт своими руками сможет абсолютно каждый мужчина.

Правила установки

Действия во время установки анкерных болтов такие же, что с дюбелями. Делать это не трудно, хоть конструкция у них смотрится довольно сложной. Только есть некоторые особенности. Инструкция по прикреплению анкерных болтов следующая:

• Потребуется бур необходимого диаметра, который надо вставить в перфоратор.
• Просверлить ход, очистить его от мусора.
• Забить болт, затянуть ключом до прочного фиксирования в основании.

Также существует небольшой ряд правил, которые необходимо запомнить и знать:

1. Устанавливать болт-анкер в пустотелый кирпич запрещено.
2. Для установки используют размер до восьми миллиметров.
3. Когда отверстие не получается очистить, то следует высверлить его дальше на двадцать сантиметров.

Из инструментов для этой работы потребуется дрель и перфоратор со сверлами, рожковый ключ, молоток.

Бетон намного прочнее большинства остальных материалов. Поэтому потребуются некоторые силы, чтобы сделать отверстие в нем. На сверлах должно быть напыление из прочных сплавов. Воспользоваться простой дрелью не получится, если нужны ровные края. В этом случае придется прибегать к перфоратору.

Монтаж болтов

Установленный болт в конструкции

Например, в конструкции фундамента существует несколько способов, как установить анкер. Основными из них являются:

• В основном установка болтов в фундамент происходит до заливки бетона. Когда каркас из арматуры будет установлен, изогнутые анкеры крепят сваркой. Очень важно контролировать их вертикальное расположение, расстояние между ними и в фундаменте. Как только они будут закреплены, резьбу необходимо закрыть, например, полиэтиленом. Тогда бетон не попадет в резьбу.
• Проще будет установить анкеры в залитый бетон. И там же контролировать все необходимые параметры.
• Чтобы сделать анкер прямой, надо пробурить отверстие подходящего диаметра в фундаменте, избавиться от пыли и бетона. Туда вставить прямой анкер, пустоты заполнить клеем.
• Конусный анкер устанавливается так же, как и прямой. После не забудьте затянуть на шпильке гайку.

Перед тем как остановиться на том или ином анкере, определитесь со способом крепежа. При этом обязательно помните о будущей нагрузке. В целях надежности и качества не стоит приобретать меньший диаметр крепежа. Выбирайте тех производителей, в ком уверены, которые делают производство изделий по стандартам ГОСТ.

На что обратить внимание

Методика работы по монтажу анкеров заключается в выполнении норм затягивания. Некоторые производители в своих каталогах прописывают рекомендации по затягиванию анкерных крепежей. При малом будет отсутствовать важная сила трения, при большом растет давление на основание. Из-за этого появляется вероятность разрушения.

Важно соблюдать установку химических анкеров. Шпилька из стали должна входить в отверстие шуруповертом. Это важно для тщательного смешивания всех элементов состава. Во время применения инъекций с составом, уже смешанный состав поступает в отверстие. При вставлении шпильки ее надо провинчивать. Если состав не выходит из отверстия, то надо извлечь шпильку, добавить состав еще. Химическое вещество должно затвердеть. На это уходит около 40 минут, в зависимости от температуры воздуха.

Напоследок хочется добавить, что установка анкерных болтов в стену должна проходить по строгим правилам, потому что они несут в себе большую ответственность за выдерживание тяжелого веса. Такие крепежные элементы появились не так давно, а уже пользуются огромной популярностью и востребованы на строительном рынке. Стоят они относительно недорого, а обладают уникальной универсальностью и высокой надежностью.

Анкерные болты являются одним из главных крепежных элементов, без которых трудно представить себе процесс строительства и ремонта. Без этих незаменимых помощников невозможен монтаж практически всех конструкций, в основании которых лежит бетон или кирпичная кладка. С немецкого языка слово «анкер» переводится как «якорь», и это не зря. Сам принцип работы анкерных болтов построен на том, что благодаря своей конструкции он как бы удерживает в бетоне навесную конструкцию.

История анкерного болта началась довольно недавно. Раньше в качестве этой крепежной детали использовали деревянные пробки. Из куска древесины вырезали пробку большим диаметром, нежели габариты шурупа. Затем в бетоне сверлили отверстие, чуть меньшим диаметром и забивали в него пробку, в которую, в свою очередь, вкручивался шуруп. Под его действием пробка расширялась и не выпадала из отверстия, удерживая всю конструкцию.

Правда, у такого «анкера» была масса недостатков. Во-первых, древесина имеет не совсем подходящие для этих целей характеристики. Такие пробки очень часто разрушались под воздействием влаги в бетоне. К тому же они не могли использоваться для монтажа таких тяжелых конструкций, как подвесной потолок. Во-вторых, эти пробки необходимо было изготавливать вручную, что занимало немало времени. Представьте себе выстругать более сотни штук такого крепежа, чтобы сделать ремонт в одной комнате.

Чтобы решить эти проблемы, инженеры разработали пластмассовые анкеры. Они смогли убрать часть сложностей, с которыми сталкивались строители ранее. Такие элементы стали более точными в размерах, их легче монтировать, и они менее подвержены пагубному влиянию внешней среды. Однако все же они не стали панацеей. Дело в том, что пластик не может выдерживать большие нагрузки, под которыми он обычно деформируется, что приводит к разрушению конструкции.

Практически все проблемы решились с использованием металлических анкерных болтов. Благодаря им стало возможным устанавливать на стены довольно тяжелые конструкции, такие как кронштейны кондиционеров, спутниковых антенн, крепить массивные металлические двери, кабельные подвязки, для которых используют анкерный болт с крюком. Для этой же цели прекрасно может подойти анкерный болт с кольцом. Благодаря различным конфигурациям металлических анкеров, они многофункциональны и подходят для решения различных задач.

В промышленности анкерные болты используются довольно давно. Если посмотреть на линию электропередач, то можно увидеть, что ее опоры стоят на бетонном фундаменте, прикрученных именно такими ботами. Их выставляют по чертежным данным и заливают бетоном. Потом к анкерам крепят металлическую конструкцию. Практически все тяжелое оборудование на крупных промышленных объектах устанавливается на анкерах. Расчет анкерных болтов для таких конструкций является одной из важных задач на этапе проектирования объекта.

Классификация металлических анкеров

Говоря о классификации этих крепежных элементов, можно выделить несколько категорий.

Анкерные болты различают по способу действия на две группы:

1. Химические анкеры. Способ действия такого вида крепежа основан на веществе, которое заключено в капсуле внутри дюбеля. Когда работник устанавливает анкер и начинает его закручивать, капсула с клеящим веществом разбивается, и заполняет все отверстие. Такие анкера незаменимы, когда в стенах или в плитах перекрытия, на которые они устанавливаются, есть пустоты. Однако у данных крепежей есть и свои недостатки. При их монтаже, прежде чем крепить к ним конструкцию, нужно подождать немного времени.
2. Механические анкеры. Они более распространены и популярны, нежели химические. Принцип работы такого анкера основан на расклинивании металлической гильза, за счет распорной втулки, которая двигается по внутренней поверхности гильзы по резьбе шпильки или болта.

В зависимости от конструкции анкерных болтов они делятся на несколько основных групп, отличаемых по принципу действия.

1. Клиновые. Такой тип анкера работает благодаря клину на конце его гильзы. Когда его забивают в отверстие, клин движется по внутренней поверхности гильзы и тем самым распирает ее, благодаря чему анкерный болт укрепляется в отверстии. В некоторых моделях крепежей расклинивание гильзы происходит благодаря установке внутрь специального стержня, который в последствие удаляется, и на его место размещается специальная шпилька.
2. Забиваемый. Крепеж таких анкеров происходит за счет специально произведенных краев гильзы. Данные части крепежей обычно выполнены из мягкого металла и при забивании анкера просто расклиниваются, закрепляя его в отверстии. Такая простая конструкция анкера требует четкого соблюдения размеров отверстия как по длине, так и по диаметру. Используют такой вид крепежей преимущественно в монолит-бетоне или камне.
3. Разжимной анкер или бабочка. Используется такой крепеж преимущественно в тонкостенных материалах. Это сквозной анкер со специальной конструкцией гильзы, которая имеет прорези в середине. Когда винт анкера закручивается, его задняя часть двигается по резьбе, тем самым деформируя гильзу. Она раскрывается, образу так называемые лепестки, которые прижимают анкер к внутренней поверхности плиты. Данные крепежи используют для крепления конструкций к гипсокартону, пластику или ДВП. Небольшой вес анкерных болтов такого типа, прекрасно подходит для решения очень сложных задач.
4. Распорный анкер. Этот вид крепежей самый востребованный и популярный. Такая популярность основана на том, что они не требуют для установки точных размеров глубины отверстия. Принцип его работы заключается в цанговом методе расширения гильзы за счет движения по ней конусообразной втулки. Применяются такие анкеры в полнотелом кирпиче или бетоне.

Материалом для изготовления анкерных болтов служат высоколегированные нержавеющие стали, которые дополнительно покрывают антикоррозийным покрытием. Внутренний болт или шпилька изготавливаются с метрической резьбой диаметром от 6 мм до 30 мм. Качественными показателями для анкеров являются норматив на вырывное усилие и на срез.

Как установить анкерный болт

Эта операция не требует специальных знаний или умений, и правильно установить такой крепеж может каждый. В интернете возможно найти много видео, как крепить анкерный болт. Алгоритм установки анкерного болта с гайкой следующий:

1. Оцениваем состояние стены. Довольно часто в домах старой постройки на стены наносили слой штукатурки, которая не сможет удержать анкер. Поэтому расчетную длину крепежного элемента необходимо увеличить на величину толщины штукатурки. То есть, если для монтажа кронштейна необходим анкер длинной 50 мм, а слой штукатурки составляет 20 мм, то минимальная длина анкерных болтов должна равняться 70 мм.
2. Подбираем сверло диаметром на 0,5 мм меньше или равное размеру анкерного болта. Не рекомендуется сверлить слишком большое отверстие. Гильза крепежа должна заходить в просверленное отверстие с небольшим усилием.
3. Наносим разметку на поверхность. Делать это необходимо как можно точнее, в противном случае после закрепления анкера, его уже будет невозможно вытянуть.
4. Сверление отверстий в бетоне выполняем перфоратором или ударной дрелью сверлом со специальным твердосплавным наконечником. Кирпич лучше сверлить без ударов, чтобы не повредить его структуру.
5. Просверленное отверстие необходимо очистить от пыли с помощью щетки, пылесоса или баллончика со сжатым воздухом.
6. Далее легкими ударами молотка устанавливаем гильзу анкера. Если это не получается сделать, не бейте сильно по ней молотком, можете все испортить. Пройдитесь еще один раз сверлом, слегка покачивая дрель, чтобы развальцевать отверстие.
7. Затем вкручиваем в гильзу шпильку анкера, после чего накручиваем на нее гайку. Когда гайка достигнет гильзы, зажимаем ее с помощью ключа.

Крепление анкерными болтами «бабочками» карниза к подвесному потолку

Если у вас в доме подвесной потолок, то устанавливать карниз лучше на специальный анкер, так называемую «бабочку». Для этого берем карниз и сверлим в нем отверстия, диаметром равным габаритам винта дюбеля. Затем по просверленным лункам делаем метки на поверхности потолка. После этого в потолке засверливаем отверстия, диаметром равным габаритам гильзы.

Устанавливаем гильзу в отверстие и закрепляем. Одной из конструкционных особенностей таких анкеров являются зацепы на окончании гильзы, благодаря которым она цепляется за поверхность и не прокручивается. Затем берем карниз и закрепляем его на винты. Когда прокручиваем винты, гильза деформируется и раскрывается, удерживая карниз.

Монтаж анкерных болтов на фундамент

Если вам необходимо установить металлоконструкцию на бетонный фундамент, то после того как базис застынет, сверлим отверстие диаметром, чуть больше, чем габариты болта. Затем лунку заполняем специальным раствором и опускаем туда болт. После высыхания раствора устанавливаем металлоконструкцию.

Установка анкерных болтов должна производиться в соответствии с определенной технологией. Ее выбор зависит от конструкции и назначения анкера, места его монтажа, а также материала и структуры основания, в которое он крепится.

1
Принцип работы анкеров – как они справляются с нагрузками?

Анкерные болты выполняют роль крепежа и удерживаются в основании, в котором установлены, за счет двух сил, возникающих после приложения к ним нагрузки.

Сила упора возникает в случае приложения нагрузки или ее составляющей, направленной перпендикулярно продольной оси анкера и стремящейся его согнуть, вырвать или сломать. При этом оказываемое на крепеж усилие компенсируется внутренним сопротивлением материалов: самого болта – на излом; основания – на разрушение вследствие передаваемого на него от анкера напряжения нагрузки.

Сила трения появляется в случае приложения нагрузки или ее составляющей, направленной вдоль оси анкера и стремящейся вытянуть и вырвать его из основания, в котором он закреплен. При этом болт компенсирует оказываемое на него усилие и удерживается в месте фиксации за счет трения своих элементов о материал основания.

Эти силы чаще всего возникают одновременно, но иногда и по отдельности. Они тем больше, чем глубже выполнен монтаж болта (или он длиннее) и лучше приспособлена его конструкция, а также структура и материал основания именно к такому роду противодействия нагрузке. Соответственно, и допустимая максимальная величина последней тоже зависит от этих параметров и факторов.

2
Монтаж в фундамент – о самых первых анкерных болтах

Одни из самых первых анкерных болтов были предназначены только для установки в фундамент. В настоящее время их выпускают 6 типов длиной до 5 м и диаметром до 140 мм. Монтируют эти фундаментные болты так:

• анкера с загнутой шпилькой – крепят к смонтированному до его заливки бетоном;
• с анкерной плитой – тоже устанавливают до изготовления основания либо погружают в него сразу по завершении заливки раствора;
• составные – нижнюю шпильку с надетой на нее муфтой погружают в бетон фундамента во время его заливки, а верхний стержень закручивают в муфту уже когда полностью отвердеет основание;

• съемные монтируют аналогично составным – погружают их анкерную арматуру в жидкий бетон, а после отвердения последнего устанавливают шпильку с контргайками;
• прямые – устанавливают в отверстия, пробуренные в затвердевшем фундаменте, а оставшиеся после монтажа пустоты заполняют клеевым составом либо раствором;
• конусные – тоже вставляют в подготовленные отверстия готового основания, но фиксируются они имеющейся на конце разжимной цангой.

Основное назначение анкеров для фундамента: крепление строительных конструкций или принятие на себя нагрузок от них в процессе эксплуатации сооружения.

3
Крепление современных анкеров общего применения

В настоящее время также выпускают анкеры общего применения. Их можно крепить практически в любое уже готовое основание. Чаще всего эти болты устанавливают в стену или потолок.

Все анкера общего применения делятся на 2 основных вида: механические и химические. Первые крепятся механическим способом. Вторые – благодаря специальному клеящему веществу, которое подается в установочное отверстие под болт. Этот химический состав заполняет пространство между анкером и основанием, а также все прилегающие к крепежу пустоты, если они есть. Затем клей схватывается и обеспечивает надежную фиксацию болта с равномерным распределением нагрузки даже в пористом и пустотелом материале.

Механические анкеры в соответствии со способом крепления делятся на типы:

• забиваемый;
• клиновой;
• разжимной;
• распорный.

Перед монтажом анкеров следует правильно подобрать их нужный вид и типоразмер. Делают это исходя из состояния и прочности основания в месте установки крепежа, а также характера и величины нагрузки, которую последний должен будет выдерживать. Если на поверхности основания есть материал (штукатурка или подобный), неспособный удерживать анкер, то следует взять болт большей, чем было рассчитано, длины. Размер крепежа надо увеличить на толщину слабого слоя.

Монтаж анкеров в стену, потолок и так далее начинают с точной разметки – этот вид крепежа после установки и фиксации без разрушения материала основы извлечь невозможно. Затем, как показано на видео, перпендикулярно поверхности основания просверливаем отверстие.

Его диаметр должен в точности соответствовать, а глубина – быть не меньше указанных производителем болта.

Готовое отверстие надо тщательно очистить от крошек и пыли материала основания ершиком, пылесосом либо напором воздуха. Затем устанавливаем анкер.

Химический – предварительно заполнив отверстие на 2/3 клеящим составом. Выставляем болт, как показано в видео, на нужную глубину и центруем. Не нагружаем анкер указанное в инструкции время, чтобы дать застыть клею.

Гильзу механического забиваемого без болта приставляем к отверстию и забиваем в него. При этом края гильзы, которая выполнена из мягкого металла, деформируются и удерживают ее под нагрузкой в отверстии. Затем, продев через закрепляемую деталь, вкручиваем болт.

Все остальные механические вставляются в отверстие сборными, без выкручивания или извлечения их составных частей. Если сразу крепится деталь, то анкер вставляем через нее. Легким постукиванием молотка досаживаем крепеж до шайбы, шляпки болта, винта или корпуса клина. Затем у разжимных и распорных анкеров завинчивают гайку, болт или винт. Если или крюком, то закрутить его можно за них. При этом разжимной или распорный механизм раскроется и надежно зафиксирует крепеж в отверстии. У клинового анкера забиваем боковой бородок или центральный клин. Они приведут в действие расклинивающий механизм.

При проведении строительных или ремонтных работ не обойтись без использования разнообразных элементов крепежа. Некоторые из них, такие как саморезы , в обращении максимально просты, а некоторые требуют определённых знаний и навыков. В качестве примера можно рассмотреть вопрос о том, как крепить анкерные болты. На первый взгляд может показаться, что это не представляет особой сложности, но все зависит от типа анкеров, и поверхности, в которой их нужно закрепить.

Конструкция и принцип действия анкерного болта

Анкерные болты применяются для крепления каких-либо элементов или конструкций к бетонным или кирпичным поверхностям. Прежде всего, необходимо несколько слов сказать о том, как устроен анкерный болт. По сути, его конструкция чем-то напоминает простой пластиковый дюбель, но с некоторыми дополнениями. Анкерный болт представляет собой внешний корпус с прорезями с одной стороны, сам болт, вставленный внутрь и специальную гайку, в которую вкручивается болт. Некоторыми конструкциями анкеров может быть предусмотрено использование специальных шайб, призванных не допускать попадание влаги внутрь отверстия. В помещениях с повышенной влажностью целесообразно использовать такие элементы.

Работает анкер по принципу распора внутри отверстия. Суть в том, что по мере того, как болт будет закручиваться, специальная гайка, имеющая слегка коническую форму, будет затягиваться внутрь корпуса и расширять его внутри отверстия. В результате достигается максимально плотное удержание элемента внутри поверхности.

Виды анкерных болтов

Для полноты понимания стоит несколько слов сказать о том, какие варианты конструкций анкерных можно встретить на строительном рынке.

• Анкерный болт с шайбой.
  Как было сказано выше, этот тип крепёжного элемента применяется, когда есть необходимость в защите отверстия анкера от попадания влаги. Хотя в принципе, можно использовать везде.
• Анкерный болт с гайкой.
  Используется чаще всего для крепления конструкций. Такой крепёж удобен с точки зрения монтажа. Нужно лишь скрутить верхнюю гайку, а после установки конструкции, закрутить её на место. Применяется для установки конструкций, например, вешалок , полок и прочего.
• Анкерный болт с крюком или кольцом.
  Применяется в тех случаях, когда нужно что-то повесть на крюке или привязать веревку к кольцу.
• Г-образный анкерный болт.
  Используется для установки различных элементов, таких как водонагревательные котлы .

Работы по монтажу

Что касается того, как закрепить анкерный болт, следует сказать, что вне зависимости от вида анкера, процесс монтажа будет практически идентичным.

• Сначала в нужном месте сверлится отверстие под анкер. Диаметр отверстия должен быть равен внешнему диаметру анкера. При сверлении необходимо учитывать, что если используется режим перфорации, то отверстие будет на несколько больше диаметра сверла .
• В отверстие вставляется анкер.
• Устанавливается конструкция и болт затягивается, чем обеспечивается надёжное удержание анкера внутри отверстия.

В заключение стоит немного добавить по поводу того, как выбрать анкер. Дело в том, что анкерные болты могут отличаться по своим размерам, а значит и способности выдерживать груз. Маркируются элементы крепежа по принципу х/х/х, где первая цифра – внешний диаметр, вторая – диаметр внутреннего болта, а третья – общая длина элемента. Для того чтобы максимально полно сложить представление о работе по установке анкера, можно просмотреть видео по упомянутой теме. Но можно сказать, что при минимальном опыте обращения с инструментом задача будет достаточно простой для выполнения.

Видео

В этом видео продемонстрирована установка анкерного болта и объясняется принцип его работы:

Как пользоваться анкерными болтами видео

Крепления при помощи различных видов анкеров характеризуются специалистами, как соединения, способные обеспечить надежное удерживание тяжелых грузов. После заглубления в предварительно подготовленное отверстие, рабочий в зависимости от поставленных задач выбирает способ того, как лучше крепить анкерный болт. После проведения оценки, когда выбранные участки поверхности являются пригодными для организации точки, обеспечивающей крепление анкерных устройств, производится обустройство точки с последующим креплением оснащения.

Применение анкерных опор необходимо при использовании системы канатного перемещения при проведении монтажных и строительных работ на высоте, фиксации стропов для позиционирования и удерживания рабочего без соскальзывания и рывков. Прочность соединения позволяет использовать анкерные точки и линии для обеспечения установки средств коллективной и индивидуальной защиты, дающих возможность безопасно выполнять монтажные работы изделий и обслуживание устройств, расположенных на высоте.

Анкерное крепление виды и особенности анкеров применение методика закручивания

При помощи комплекта для крепежа к анкерным опорам обеспечивается установка муфты на опорах ЛЭП, проведение намотки на каркас свободной длины оптического кабеля. Такой вид соединения используется для обеспечения безопасности проведения работ, выполняемых на высоте по наряду допуску. Для проведения таких мероприятий необходим допуск, выдаваемый специалистом по охране труда и визируемый должностными лицами из числа руководителей, а сами работы проводятся группой рабочих под руководством бригадиров, звеньевых.

Наибольшее распространение получили анкерные болты, имеющие распорный принцип действия, основанный на расширении заднего отдела гильзы при вкручивании в нее втулки конусовидного типа. Среди известных видов анкеров, специалисты называют забивные, разжимные, химические, распорные и клиновые конструкции. Каждая из них обеспечивает надежное удерживание крепящейся детали за счет использования силы трения между поверхностями контакта болта и зоны установки, силы упора, обеспечивающего компенсацию действующего напряжения сопротивлением металла изделия. Увеличение диаметра распорной втулки при ввинчивании в него болта обеспечивает надежное соединение за счет совместного действия сил упора и трения.

Специалисты подчеркивают важность правильного выбора типа анкера, основанную на изучении документов завода-изготовителя, определяющих специфику каждой разновидности изделий. поскольку надежность системы в существенной степени зависит и от строительного материала, используемого в месте крепления болта. Правильное выполнение крепления необходимо для исключения разрушения при работе деталей составляющих соединение, обеспечения комфортной работы в подпоре. Такое соединение обеспечит безопасность при проведении работ на высоте, креплении тяжелых статичных (турники) и динамичных (установки для алмазного бурения) конструкций.

Типы крепления анкеров

Как отмечалось выше, правильный выбор места, на котором выполняется анкерная точка крепления, играет важную роль в процессе обеспечения безопасности работника. Оценить, когда выбранные участки являются пригодными для устройства точки крепления анкерных устройств можно по выдерживаемой ими нагрузке, каждая из них должна выдерживать вес не менее 22кН. Для обеспечения надежности соединения анкерная точка, используемая для крепления оснащения, может соединяться с несущими элементами здания, предварительно смонтированными металлоконструкциями. После сверления отверстия и установки анкера используется комплекты, обеспечивающие крепеж страховочных конструкций к анкерным опорам. Комплект, используемый для анкерного типа крепления, в стандартном исполнении предусматривает наличие:

• 3 анкеров;
• резьбовой шпильки;
• кернера для выполнения углубления;
• гайки, предусматривающей использование рожкового ключа.

Дополнительно в комплект, используемый для крепежа к анкерным опорам, может входить шайба, пробойник для обеспечения расклинивания при использовании анкера соответствующей конструкции. Помимо этого, комплект, для проведения анкерного крепления может предусматривать наличие большего количества болтов, однако в этом случае возрастает стоимость одного набора. Комплект, обеспечивающий крепеж систем безопасности к анкерным опорам предусматривает наличие анкерного зажима, стального троса небольшого размера, клиньев и кронштейна, предусматривающего возможность монтажа до 3 зажимов.

Конструктивно анкерный болт с гайкой представляет собой шпильку с резьбой на одной стороне, которой навинчивается гайка, а второй конец выполнен в виде распорного конуса. При выполнении закручивания гайки, втулка распорного типа, на боковых поверхностях которой выполнены прорези, расширяется, образуя «лепестки», обеспечивающие надежное соединение с поверхностью опоры.

Обратите внимание! Перед тем, как крепить анкерные болты выполняется сверление бетонной поверхности, при этом сверло, за исключением случаев использования болтов ударного типа соответствует диаметру используемого анкера.

Анкеры, используемые для крепления частей георешеток, монтируются по периметру каждого из монтируемых модулей. Анкер для крепления георешетки устанавливается согласно предварительно утвержденной схемы, таким образом, чтобы обеспечиваемые линии растяжения напоминали прямоугольник.

Производители предъявляют высокие требования к качеству изделий, выполняя проверку элементов на прочность, необходимых для обеспечения безопасности, исключающих их повреждение, обрыв или выход из строя. При использовании систем канатного доступа при подъеме или спуске по плоскостям, а также выполнении монтажных работ запрещается использовать только один канат. Для обеспечения безопасной эксплуатации гибких анкерных линий, правильный ответ при вопросе инструктора об особенностях использования состоит в необходимости использования ограничителей на конце для исключения возможности спуске миновать конец каната. Допустимые воздействия определяются действующей нагрузкой в эксплуатирующих конструкциях. В свою очередь работники получают наряд допуск, давая правильные ответы после предварительного похождения соответствующего инструктажа.

Ударный способ

Использование этого метода предусматривает использование анкеров забивного типа и отличается простотой монтажа и надежностью получаемого соединения. Однако способ имеет ограничения, касающиеся возможностью использования исключительно при работе с материалами, обладающими высокими показателями прочности, например для бетона, полнотелого кирпича или камня.

1. Перед тем, как выполнять крепление забивного анкерного болта необходимо просверлить отверстие, диаметр которого соответствует параметрам используемого болта.
2. После этого необходимо выполнить очистку подготовленного отверстия от мусора и пыли.
3. На следующем этапе выполняется монтаж болта забивного типа в отверстие.
4. Используя молоток и другие инструменты, например бородок или специальную конструкцию для расклинивания производится внедрение бойка в коническое отверстие. При этом раздвижная часть болта раскрывается, обеспечивая упор в стенки подготовленного отверстия.
5. На последней стадии выполняется крепление деталей с использованием шпильки или болта.

Не рекомендуется использовать анкерные конструкции забивного типа, располагать их возле углов на стене или в месте швов кирпичной кладки. Это связано с неоднородностью материала в этих местах.

Разжимная конструкция

Конструкция болта разжимного типа имеет вид стержня цилиндрической формы, в котором расположены 3-4 независимых друг от друга сегмента. В верхней части сегменты удерживаются при помощи кольца, снизу располагается пружина, имеющая высокую упругость. Элементы этого типа используются для крепления массивных конструкций в материал из кирпича, горных пород, бетона. При использовании крепления для удерживания конструкций, вес которых ниже средних значений, допустимо выполнение соединения в кирпичную (силикатного типа) стену, известняк и бетон ячеистой разновидности.

Перед тем, как крепить анкерные болты крепления, необходимо предварительно до установки фиксирующего элемента выполнить разметку и сверление отверстия. После этого в стену монтируется гильза изделия, при закручивании в которую шпильки или болта происходит передвижение распорного элемента в задний отдел приспособлений, благодаря чему обеспечивается высокая прочность соединения на вырыв.

Анкерный болт с кольцом представляет собой шпильку, на конце которой располагается кольцо и резьбовая нарезка. При повороте шпильки во время закручивания происходит перемещение распорного элемента, обеспечивающего расхождение сегментов в противоположных направлениях. Изделие такого типа используется при необходимости стационарного крепления конструкций, имеющих большой или средний вес, например для выполнения растяжки тросов.

Клиновая конструкция

Анкер клиновидного типа представляет собой шпильку, на одном из концов которой находится расклинивающая муфта, обеспечивающая прочную установку изделия в камне, полнотелом кирпиче, железобетоне. На другой стороне находится резьба, при перемещении по которой гайки при затягивании конструкции происходит расклинивание муфты. Приспособление применяется при монтаже оборудования навесного типа, трубных и кабельных коммуникаций, несущих консолей и используется при необходимости обеспечения высокой прочности крепления.

Как установить анкерный болт

Перед тем, как крепить анкерный болт с гайкой, необходимо просверлить отверстие, диаметр которого должен быть равен параметру резьбы. После очистки отверстия от пыли производится установка анкера в него, при этом коническая часть направлена внутрь отверстия, длина которого несколько превышает минимальную глубину для проведения анкеровки. При помощи молотка производится внедрений анкера до достижения необходимой глубины установки, после чего производится затягивание гайки.

После обеспечения необходимого момента затяжки, который лучше контролировать, используя для этого динамометрический ключ, выполняется откручивание гайки, производится установка на шпильку навешиваемой конструкции (например, станины для выполнения алмазного бурения) и выполняется закручивание гайки.

Химический анкер, крепление клеем

Крепления, основанные на заполнении внутренней части внедренного в стену стержня из металла, используются для обеспечения прочных соединений в камне, кирпиче, песчанике, ракушечнике, известняке, бетоне ячеистого типа. Такие соединения предусматривают использование химических анкеров, например популярного всесезонного типа момент крепеж cf900. Вставка из металла, представляющая собой стержень из арматуры, шпильку с резьбой или втулка, имеющая нарезку на внутренней поверхности, углубляется в подготовленное отверстие, диаметр которого превышает параметр анкера на 2 мм. После этого в гильзу вставляется капсула с клеем на основе полиэфирных, полиуретановых или акриловых смолистых веществ, отвердителя и наполнителя в виде песка. Затем выполняют разрушение стеклянного цилиндра и выполняют введение в него металлического стержня и ожидают схватывания связующего вещества.

Расчет анкеров

Выполнение проверки соединения на вырыв часто выполняется на месте проведения монтажа. Допустимая нагрузка будет зависеть от материала основания, например:

1. При монтаже массивных конструкций на высоте, необходимый показатель прочности на вырыв должен составлять около 700 кг, в связи, с чем для таких креплений специалисты рекомендуют применять химические разновидности анкеров.
2. При использовании в качестве основы бетона или кирпича, средние показатели нагрузки составляют около 350 кг, этого значения достаточно для крепления конструкций средней и большой тяжести.
3. При использовании бетона вспененного типа, выдерживаемая им нагрузка будет составлять около 250 кг.

Помимо расчета несущей способности используемых элементов, следует обеспечить правильный момент затягивания резьбовых соединений. При недостаточном затягивании в соединении может отсутствовать сила трения, при превышении рекомендуемых значений появится вероятность разрушения материала из-за избыточного давления на основание.

Коротко об анкерном крепеже

Метод крепления детали определяется параметрами полезных нагрузок, которые и осуществляют его прочную фиксацию в конкретном материале. Это могут быть и силы трения, и противодействия в упорной системе, и адгезия при участии химических веществ. Таким образом, закрепить нужную конструкцию будет не сложнее, чем покрасить ОСБ внутри дома.

Прежде, чем как установить анкер в бетон, не помешает ознакомиться с его сновными техническими характеристиками, которые заключаются в следующих параметрах:

• Маркировка, где указаны внешний и внутренний диаметр, а также длина детали.
• Вырывающая сила, выражается в килоньютонах. Показатель предполагает два типа вырывающих сил, которые предполагают: частичный выход болта и сохранение фиксирующей конструкции, а также полное ее разрушение.
• Допустимый изгибающий момент по отношению к диаметру стержня болта – от 5,2 до 25,7 Нм.
• Крутящийся момент находится в пределах от 10,0 до 40,0 Нм.

Иногда допускается производство нестандартных изделий. Например, анкерное крепление к полу в определенных случаях должно учитывать технологии и конструкционные особенности объекта. В данном случае проект разрабатывается по условиям СНиП 2.09.03. Оптимальный крепеж подбирают, учитывая диаметр и длину крепежной детали. В большинстве случаев эти значения указаны в маркировке:

1. Значение 1 – внешний диаметр.
2. Значение 2 – диаметр анкерного болта.
3. Значение 3 – длина детали общая.

Информации, представленной в таблице, вполне достаточно для оптимального выбора нужного крепежа. Допустим, анкерные болты для кирпича имеют не только определенные монтажные особенности, но и несут конкретную функциональную нагрузку. К примеру, узел с кольцом предназначен для подвешивания люстры или каната.

Популярные виды металлических анкеров для стен и напольных поверхностей

С гайкой

Наиболее простой вид крепежа, состоящий из шпильки и клина в гильзе из металла. В центральной части гильзы есть прорези до самого клина и уплотняющие наплывы. В рабочее состояние конструкция приводится путем вращения гайки. Габариты клина подобраны так, что диаметр основания конуса соответствует внешнему диаметру гильзы.

При выборе вида анкеров для бетонных или кирпичных стен следует учитывать, что болты изготавливают из разных сталей. Учитывая это, их используют в местах с повышенной влажностью, сухих помещениях и в агрессивных средах. Длина изделий может достигать 300 мм, а диаметр – 28 мм. Так что можно смело организовать даже крепление сейфа в квартире или в офисе.

По аналогичной схеме работает болт с потайной головкой. Роль гайки выполняет винт со шляпкой под крестовую или шлицевую отвертку. Рабочая нагрузка не должна превышать 25% от максимального режима на вырывание.

Клиновой

Если начинающий строитель еще не знает, какие бывают анкера для крепления тяжелого оборудования, то стоит рассмотреть клиновой крепеж. Конструктивно этот тип чем-то напоминает предыдущий, лишь с тем различием, что болт имеет короткую муфту, которая надета на шпильку перед клином. Принцип монтажа заключается в следующем:

• Перфоратором сверлится отверстие соответствующего диаметра.
• Гильза вставляется в отверстие.
• Закручивая гайку, шпилька тянет клин и распирает лопасти гильзы.

Этот вид крепления идеален при монтаже агрегатов на кирпичную или бетонную основу. Гарантией прочного соединения выступают силы трения и упор расширенных элементов.

С кольцом

Основные виды анкерных болтов включают изделие с кольцом, которое используется для крепления подвесных агрегатов и конструкций. Элемент представляет собой шпильку с кольцом на одной стороне, и резьбой с другой. Она комплектуется гайкой и шайбой для надежной фиксации.

Клин Bierbach

Данный вид выполнен в форме гвоздя с пазом, внутрь которого забивается металлический клин. В основном механизм применяется для фиксации потолочного профиля, рам и подвесных потолков. Но в некоторых случаях таким анкерным креплением с клином монтируют коммуникации к полу или стене.

Особенно ценится в строительстве противопожарная устойчивость бирбаха. Во время пожара крепеж из металла не позволит потолочной конструкции упасть, как это обычно случается в системах с пластиковыми дюбелями.

Забивной

Представляет собой небольшую гильзу с внутренней резьбой и конусной полостью. На конце сделаны четыре прорези с наружным рифлением. Крепеж вбивается в отверстие с применением специальной насадки, после чего в него вкручивается болт или винт.

Рамный

Конструкция состоит из гильзы, винта и конической гайки. Закручивая винт, гильза внутри отверстия расширяется и происходит «якорение». Традиционно используют такой анкерный болт для кирпичной стены при установке дверных блоков и оконных рам.

Винтовой

Специальный тип для фиксации элементов в материалах со слабой прочностью, например, в блоках с высокой пустотностью. Гильза имеет прорези, которые ослаблены вырезами, а на конце закручивается гайка. Когда винт закручивается, то гильза деформируется. Ламели разжимаются, насколько им позволяет специфика материала основания.

Чем выполнить анкерное крепление к бетонному полу сейфа?

В нынешних реалиях все чаще возникает вопрос, как закрепить сейф в квартире, потому что, во-первых, не все торговцы предлагают такую услугу, а во-вторых, многие предпочитают сделать монтаж самостоятельно. Закрепление сейфа обычно делается в целях несанкционированного выноса. Наиболее надежно это удается сделать с помощью якорных болтов на цементно-песчаной или бетонной стяжке.

Нормативные условия по монтажу сейфов регулируются ГОСТ Р 50862-2005. Для крепежа используют анкерное клиновое крепление к полу, которое способно выдержать от 500 до 3 000 кг нагрузки на разрыв. Оптимальная длина болтов составляет 100-300 мм, а диаметр – от 8 до 20 мм. При монтаже нужно учитывать следующие условия:

• Толщина перекрытия или основания пола должна быть не менее 150 мм.
• При необходимости засверливания отверстий в местах, не предусмотренных конструкцией, следует учитывать, что в огнестойком или засыпном сейфе нарушать герметичность нельзя.
• Самостоятельное нарушение целостности корпуса может привести к прекращению действия сертификата.

Часто, при различных типах ремонтных и монтажных работ появляется необходимость зафиксировать в стене различные конструкции. Сделать это на практике намного сложнее, чем может показаться с первого взгляда. Стандартные методы работают не очень хорошо, особенно когда конструкция имеет приличный вес и создает на точку крепления не малое давление либо же стена имеет не такие прочные свойства, как бетон. В таких случаях гораздо практичнее использовать, так называемое, анкерное крепление к стене.

Принцип работы анкеров – как они справляются с нагрузками?

Принцип работы заключается в их технологии и особой сборной конструкции, благодаря которой нагрузка имеет абсолютно иной характер. Дело в том, что анкерный болт при установке уже в стене распирается, его невозможно обратно вытянуть при любых усилиях, как гвоздь, дюбель или шуруп.

Вытащить анкерный болт со стены невозможно

При этом нагрузка рассредоточивается по небольшой площади поверхности, в которую был установлен болт, а не в одной точке, как при стандартных фиксациях. Чтобы усилить его способность, вместе с ним дополнительно монтируется металлический лист, который забирает на себя большую часть нагрузки и распространяет ее по всей плоскости листа, и чем больше площадь листа, тем больше нагрузки может выдержать болт.

Анкеры: их эффективность и разновидности

Эффективность анкерных болтов говорит сама за себя, это новейшее современное приспособление, которое быстро набирает популярность благодаря своей простоте в использовании и практичности. На данный момент для них не существует аналогов, которые могли бы сравниться по экономии и физическим характеристикам. Взяв за основу физические законы рассредоточения нагрузки по плоскости, специалисты пришли к очень эффективному решению и создали данное приспособление.

Анкерные болты делятся на несколько видов

Анкера бывают различных типов, имеют примерно одинаковые свойства и функции, каждый имеет принципиальное отличие. Они разделяются на следующие виды и подвиды:

1. Механические:
   — закладной;
   — распорный;
   — забивной;
   — клиновой;
   — болт с кольцом или крючком;
   — рамный;
   — шпилька;
   — фасадный;
   — потолочный;
   — пружинка.
2. Химические:
   — крепеж-монолит;
   — для наружных и внутренних работ;
   — для крепежа в рыхлых и тонкостенных основах;
   — стойкие к вибрациям;
   — долго служащее;
3. Пластиковые.
4. Грунтовые.
5. Для устройства фундамента.
6. Регулировочные по высоте.

Подобрать подходящий вид не составит труда

Как крепить анкерный болт: надежный якорь для любых применений

Несмотря на свою выносливость к нагрузкам, устанавливается очень просто, в три этапа:

— просверлить в стене отверстие дрелью или перфоратором;
— установить в отверстие болт;
— распереть якорное основание.

Такой монтаж гарантирует надежность использования для любых целей и нагрузок. Якорное основание отлично справится с любыми типами применения.

Монтаж в фундамент

Таким же образом устанавливаются анкерные болты и в фундамент. Например, для установки стальных колонн к фундаменту. Это первые анкерные болты, которые используются при строительстве дома, они выдерживают огромные нагрузки, поскольку являются частью несущей основы строения.

Анкерные болты для фундамента выдерживают очень большие нагрузки

Анкера с шестигранной головкой отличаются от остальных своей прочностью. На стену или пол накладывается шестигранный металлический лист, а по углам его граней в просверленные отверстия вкручиваются или забиваются якорные болты. Такая конструкция считается очень надежной и способна выдержать любые применения, даже подъем автомобилей, если установка была произведена на пол. Сама по себе шестигранная структура имеет уникальные особенности выдерживать большие давления и не деформироваться при этом из-за своих ребер жесткости. Шестигранные детали часто используют в различных технических направлениях благодаря их особенностям.

Клиновой анкер имеет очень хорошую несущую способность благодаря силам трения, его якорь распирается внутри материала, как бы цепляясь за стену, он не позволяет давлению себя вырвать. Клиновые анкера также подразделяются на различные типы, стоит помнить, что чем сильнее сцепление за счет сил трения, тем лучше его несущая способность, но при этом и материал основания должен быть крепче, иначе фиксация ее просто разрушит. Этот вид не рекомендуется использовать для стен с низкой прочностью, например, из газоблока.

Такие анкера лучше использовать для прочных стен

Болтовой тип также имеет болт и гайку, которая регулирует якорь, для контроля фиксации. Но в отличие от клинового типа, болтовые имеют якорь почти по всей длине болта, что рассеивает давление по всей длине углубления. Таким образом, разрушение стены минимальное и данный вид можно использовать не только в бетоне и стенах высокой прочности, но и в более хрупких материалах, что делает его довольно популярным. Но они имеют и свои слабые стороны. Например, если сравнивать с клиновыми, то при одинаковых давлениях, для болтовых нужно использовать больший диаметр оси, что приведет к новым проблемам. Нужно использовать бур с большим диаметром, а соответственно, и делать в стене большее отверстие, что повлечет за собой большие расходы, а также может ослабить прочность материала стены, если он недостаточно прочный. Подобные анкера бывают, как однораспорными, так и двухраспорными, что позволяет им прочнее удерживаться в основании и рассредоточивать внутреннее напряжение. Такое свойство повышает несущие способности при меньшем разрушении стены.

С помощью болта и гайки можно регулировать якорь

Ударный анкер с резьбой используется строго для прочных материалов, импульсные вибрации разрушат хрупкую стену еще до окончания установки. Он имеет резьбу, а внутри конус, который распирается изнутри. Он прост в монтаже, нужно лишь просверлить отверстие, забить и расклинить. К нему легко подобрать болт любой длины, он устанавливается в уровень стенки и не требует последующей обрезки, что ускоряет процесс монтажа, а также удобен в эксплуатации. Обычно он используется для установки труб на потолках, коробов и воздуховодов.

Такие анкера используют только для прочных поверхностей

Инструменты для монтажа самые обычные и найдутся в гараже у каждого, ведь для установки анкерных болтов не требуются какие-либо специальные инструменты. Достаточно обычной дрели либо перфоратора (в зависимости от материала стенки на которую производится монтаж), молотка. Если используются ударные типы креплений — гаечного ключа, для фиксации крепления якорного основания. Используя эти простые инструменты возможен любой тип установки абсолютно любых анкерных крепежей. Сам же монтаж осуществляется в зависимости от типа крепления и, конечно же, опыта мастера, ведь неправильный монтаж может повлечь за собой различные побочные разрушительные эффекты, например, разрушение основания поверхности. Также следует правильно подбирать соответствие между типом крепления и материалом поверхности, ведь далеко не каждая поверхность способна выдержать сильное точечное давление и не каждый крепеж предназначен для сверхнагрузок, об этом говорилось выше. Прежде, чем решаться на покупку, обязательно нужно посоветоваться с опытным строителем или монтажником, а также можно проконсультироваться у продавцов строительных фирм и магазинов, такая консультация не будет лишней при принятии решения.

Для монтажа анкера нужна только дрель

Правильное и надежное крепление – это одно из главных условий при строительстве, для создания долговечного дома. Анкера занимают первое место среди других аналогичных приспособлений для установки тяжелых конструкций на поверхности различного типа. Благодаря своей уникальной структуре и механике распределения внутренних нагрузок, они способны выдерживать очень тяжелые конструкции, насколько это позволяет прочность материала. И даже для хрупких поверхностей, благодаря дополнительным накладным металлическим листам и сквозной установке они могут выдерживать невероятную силу нагрузки, что позволит установить, даже в домашних условиях, тяжелое оборудование или специализированную установку, не говоря уже о возведении самого строения с помощью надежности и многообразию применения современных анкерных креплений.

Крепление является обязательной процедурой при ремонте и строительстве

Таким образом, если подойти к данному вопросу ответственно, ознакомившись с видами фиксаторов, их физическими свойствами, они никогда, даже по истечению многих лет, не вырвутся. Даже при необходимости демонтажа извлечь их со стены не получится без разрушения, а если стена имеет высокую прочность, то это будет сделать нелегко, анкера устанавливаются едино разово, без возможности переустановки, но тут уж каждый выбирает что важнее, долговечность и надежность или возможность дислокации анкерных болтов.

Видео: Установка анкерных болтов

Видео: Анкеры. Принцип работы анкерного болта

Как ставить анкерный болт видео

Клиновые анкеры изготавливаются из нержавеющей, гальванически- или горячеоцинкованной стали и предназначены для установки в бетонные, железобетонные конструкции, а также в природный камень с плотной структурой. Для корректного монтажа рекомендуется выполнить определённую последовательность действий.

1. Просверлить отверстие нужного диаметра на глубину, равную длине анкера плюс 5 мм. Дополнительное расстояние необходимо для установки анкера на нужную глубину, если отверстие не прочищено и в процессе забивания анкера уплотнились остатки буровой пыли. Забить анкер на нужную глубину можно молотком или с помощью специального забивного устройства, с помощью перфоратора в режиме удара.

2. Затянуть гайку ключом до рекомендуемого момента затяжки, указанного на упаковке или в каталоге.

Нужно отметить, что не все типы клиновых анкеров подходят для монтажа в железобетон с трещинами. Применение марок анкеров для монтажа в бетон с трещинами в Европе строго регламентировано специальными строительными допусками ЕТА, которыми обладают только профессиональные производители крепежа.

При установке анкер-болта, наибольшие усилия распора возникают в области клипсы (основного распорного элемента анкера), что приводит к большим краевым и осевым расстояниям (расстояние между соседними анкерами). Во избежание разрушения стенового материала (скалывание, растрескивание и т.д.) необходимо строго соблюдать указанные выше расстояния.

Не менее важно, учитывать минимальную рекомендованную толщину основания, необходимую для установки выбранного анкера. В противном случае, если глубина анкеровки сопоставима с толщиной стены, есть риск разрушить стеновой материал в области распора клипсы.

На примере анкеров Fischer FAZ II ниже проиллюстрирован порядок их грамотной установки

Медиа

Для того чтобы обеспечить высокую надежность соединения, используя анкерный болт, важно не только правильно выбрать его по размерам и типу конструкции, но и знать, как правильно крепить такое изделие.

Существует большое разнообразие анкерных болтов, отличающихся своим устройством и принципом действия, поэтому важно знать, как крепить анкер того или иного типа

Анкерный болт классической конструкции обеспечивает надежное соединение не только за счет сил трения своей наружной поверхности со стенками посадочного отверстия, но также благодаря тому, что его распорная втулка увеличивается в диаметре при вкручивании в нее резьбового элемента. На надежность монтажа такого крепежного элемента оказывают влияние и прочностные характеристики материала строительной конструкции, что также следует учитывать.

Для всего рассматриваемого крепежа сверло для выполнения монтажного отверстия подбирается соответственно диаметру анкера, за исключением анкерных болтов ударного типа.

С гайкой

Конструктивными элементами анкерного болта данного типа являются:

• резьбовая шпилька, один конец которой выполнен в форме конуса, а на второй накручена гайка;
• накрученная на шпильку распорная втулка (ее нижний конец имеет продольные прорези на боковой поверхности, которые формируют своеобразные лепестки).

Анкер с гайкой подходит для сквозной установки в предварительно просверленное отверстие

Надежная фиксация такого крепежного элемента обеспечивается за счет того, что лепестки распорной втулки разжимаются, что происходит при воздействии на них конусного конца шпильки. Чтобы конусный конец такого болта начал входить во втулку и разжимать ее лепестки, как раз и используется гайка.

Монтажные параметры анкера с гайкой

Крепят анкерный болт с гайкой в фундаменте или любой другой строительной конструкции из бетона, выполняя следующие действия:

• сверлят отверстие, диаметр которого должен соответствовать размеру поперечного сечения распорной втулки;
• тщательно очищают посадочное отверстие;
• аккуратно забивают анкерный болт с гайкой при помощи молотка;
• затягивая гайку, добиваются надежного крепления анкера.

После того как установка анкерного болта закончена, можно скрутить с верхней части шпильки гайку и заняться монтажом требуемого предмета.

Порядок установки анкерного болта с гайкой

Выбирая изделия подобного типа, следует иметь в виду, что свою эффективность они демонстрируют только в том случае, если их крепить в прочных и полнотелых материалах (бетон, кирпич, природный камень и др.). Производители, чтобы обеспечить высокую надежность и коррозионную устойчивость таких изделий, изготавливают их из высококачественной стали с цинковым покрытием.

Усовершенствованной моделью анкерного болта данного типа является двухраспорный анкер, который за счет особенностей конструкции можно с успехом крепить не только в прочном бетоне, но и в пустотелых и пористых материалах. В таком болте имеется сразу две втулки, которые разжимаются в процессе закручивания резьбового элемента, создавая более надежное крепление в стене или фундаменте.

Клиновые

Анкер данного типа, распорная или клиновая втулка которого имеет укороченную длину, также представляет собой модификацию крепежного изделия с гайкой. Клиновым элементом, разжимающим такую втулку, является обратный конец резьбовой части болта, имеющий коническую форму.

Глубина сверления под этот анкер должна быть больше минимальной глубину анкеровки, указываемой в технических характеристиках

Большим преимуществом использования анкерных болтов клинового типа является то, что для их надежного крепления нет необходимости выдерживать точный диаметр посадочного отверстия, более того, его можно не очищать от строительной пыли. Такой болт крепят в посадочном отверстии, а его распорный элемент разжимается за счет закручивания гайки.

С шестигранной головкой

Резьбовая часть такого крепежного изделия – это классический болт, обратный конец которого также имеет коническую форму. Вкручиваясь в распорную муфту, такой болт разжимает ее своим коническим хвостовиком, обеспечивая надежное крепление изделия в стене или фундаменте.

Крепить такой анкер следует, вставив и аккуратно забив в предварительно подготовленное и очищенное отверстие. Затем надо надежно закрепить болт, закрутив его шестигранную головку.

Порядок установки анкерного болта с шестигранной головкой

Болты данного типа, вместо шестигранной головки у которых может быть крюк или кольцо, используются для выполнения монтажных работ по бетону, камню и другим строительным материалам с плотной внутренней структурой.

Ударные

Анкерные болты данного типа состоят из:

• полого металлического стержня, на верхней части которого выполнена резьба под крепежную гайку, а нижняя представляет собой распорную муфту с продольными прорезями на боковой поверхности;
• ударного элемента (гвоздя), который при забивании в полый стержень как раз и обеспечивает разжимание его нижней части;
• гайки и шайбы, которые нужны только для того, чтобы крепить при помощи такого болта требуемый предмет.

Отверстие под ударный анкер выполняется сверлом чуть большего, чем сам анкер, диаметра

Таким образом, чтобы правильно и надежно крепить такой болт в стене или другой строительной конструкции, надо не только вставлять его в посадочное отверстие, но и забивать в него ударный элемент, который и разожмет лепестки распорной муфты.

С учетом того, что при монтаже такого болта возникают значительные ударные нагрузки, крепить его в пористых и непрочных материалах не рекомендуется.

Монтаж ударного анкерного болта

Четырехсегментные

В конструкции такого анкерного болта не предусмотрена клиновая часть, а разжимание распорной муфты, разделенной продольными прорезями на четыре сегмента, происходит при вкручивании болта, который перемещает четырехгранный элемент в ее внутренней полости. Четыре лепестка, которые сформированы прорезями на боковой поверхности распорной втулки, изначально сжаты и образуют конусный наконечник такого болта. При вкручивании болта, который перемещает внутри распорной втулки резьбовой четырехгранный элемент, сегменты расширяются, что позволяет надежно крепить анкер в посадочном отверстии.

Достаточно большое распирание ламелей этого анкера обеспечивает ответственное крепление в материалах различного типа

Лепестки такого изделия раскрываются достаточно широко и происходит это очень аккуратно. Именно поэтому крепить его можно в пористых и даже пустотелых материалах. В качестве резьбового элемента, который обычно не поставляется в комплекте с таким анкерным изделием, может использоваться болт с обычной шестигранной головкой или болт, верхнюю часть которого венчает кольцо или крюк.

Установка 4-сегментного анкера

Забивные

Забивной анкер – наиболее простое крепежное изделие анкерного типа, конструкция которого состоит из распорной втулки с внутренним отверстием конической формы. Для установки такого анкерного болта в требуемой точке строительной конструкции его необходимо забить в посадочное отверстие, а затем вкрутить в него резьбовой элемент, который и обеспечит разжимание лепестков втулки.

Материалом для изготовления такого крепежа, процесс правильной установки которого можно посмотреть на видео, может выступать оцинкованная сталь или латунь.

Крепление забивного анкера

Винтовые

Конструкция винтового крепежа, пользоваться которым очень просто, отличается от всех остальных изделий анкерного типа. Прорези на распорной втулке такого анкера, обеспечивающие ее разжимание в процессе монтажа, выполнены в ее средней части и имеют ослабленную конструкцию. Нижняя часть такой втулки – это гайка, в которую вкручивается болт анкера, сжимая ее по длине и обеспечивая разжимание лепестков.

Винтовыми называют различные по конструкции анкера

Процесс монтажа винтового анкерного болта также можно посмотреть на видео. Такой анкер можно крепить в «слабом» материале: пористом бетоне, кирпиче и др.

Общие рекомендации

Выбирая анкерные изделия для того, чтобы крепить деревянный брус, различные предметы на строительных конструкциях и решать других задач, важно исходить из материала, в котором такой крепеж будет устанавливаться, веса фиксируемого предмета и целого ряда других факторов. Важно также выбрать точку установки такого анкера и соответствующим образом подготовить отверстие для его монтажа.

Анкерный крепеж отличается широкой универсальностью. Используя его, можно не только выполнять монтаж деревянного бруса на бетонных поверхностях, но также надежно крепить на последних предметы мебели и интерьера, обустраивать коммуникации и решать целый перечень других задач, связанных со строительством и ремонтом.

Крепёжные изделия вошли в нашу жизнь так прочно, что мы уже давно не замечаем их присутствия. А ведь они окружают нас повсюду, и если хоть на миг представить, что все они исчезли сразу и одновременно, это было бы самой страшной катастрофой в истории. Без самых обычных гвоздей, шурупов, болтов и гаек был бы невозможен прогресс ни в одной из областей науки и техники. Но не только промышленность и производство нуждаются в этих незаменимых помощниках.

Достаточно просто оглянуться вокруг, вспомнить, сколько задач нам приходится решать в повседневной жизни, чтобы обустроить наш быт, какие проблемы возникают, когда необходимо повесить в доме люстру или картину, закрепить на стене кухонные шкафчики или спутниковую тарелку на балконе, установить в ванной подвесную раковину или большое зеркало в прихожей… Все они связаны с необходимостью крепления различных предметов на элементах строительных конструкций: стенах, колоннах, перекрытиях и т. п. Обычно, в деревянном доме больших проблем с этим не возникает, но как быть, если он кирпичный или бетонный?

Крепёж — анкер

Когда‑то, впрочем, ещё не так уж и давно для решения этих и многих других задач использовались деревянные пробки‑чопы, забиваемые в предварительно просверленные отверстия. У этого способа было много недостатков: дерево со временем в сухом помещении уменьшается в размерах и пробка начинает болтаться, а то и вовсе вываливается; в условиях сырости оно, наоборот, разбухает, что приводит к растрескиванию отверстия и в результате также к выпадению пробки.

Чтобы избавиться от этих проблем были придуманы пластмассовые дюбели. У них масса достоинств: они не меняются в размерах, унифицированы, дёшевы, надёжны. Но есть и недостатки: не выдерживают больших и массивных нагрузок. От большого веса конструкции пластик со временем деформируется и перестаёт надежно удерживаться в отверстии. К тому же отверстия в стенах из высококачественного монолитного бетона имеют гладкую внутреннюю поверхность, что увеличивает вероятность выскальзывания из них дюбелей.

Для этих целей — надёжной фиксации в кирпичных и бетонных стенах крепёжных изделий под большими весовыми нагрузками и были придуманы анкерные болты.

По способу действия такие изделия делятся на два основных вида:

1. Химические анкеры. Используют закладываемую в отверстие капсулу со специальным клеем, раздавливаемую при установке крепёжного изделия, которое надёжно удерживается после полимеризации клея. Недостатком этого способа является необходимость ожидания застывания клея. Достоинством — возможность использования не только в монолитных конструкциях стен, но и в пустотелых.
2. Механические. В их основу положен принцип расклинивания или цангового расширения специальной металлической гильзы, надеваемой на болт или резьбовую шпильку с помощью распорной втулки при накручивании её по резьбе.

В свою очередь, металлические анкеры также делятся на несколько типов:

• Клиновой. При забивании анкера в отверстие клин, находящийся на внутреннем конце гильзы, раздвигает её края. В некоторых образцах расклинивание производится отдельным стержнем‑бородком, который затем вытаскивается из отверстия, а на его место закручивается шпилька с резьбой. Для этого типа анкеров обычно требуется точное соблюдение допусков на размеры отверстия.
• Забиваемый. В таких конструкциях даже нет необходимости в наличии клина. В них используется специальная форма краёв выполненной из мягкого металла гильзы. При забивании её молотком в отверстие эти края деформируются, упираясь в его дно и, надёжно удерживая в нём саму гильзу. Это самый простой тип устройства, но для него требуется точное сверление отверстия как по глубине, так и по диаметру. Обычно такие анкеры используются для стен из монолитного бетона или природного камня.
• Разжимной, или «бабочка». Относится к сквозному типу и может использоваться для тонкостенных и даже листовых материалов. Гильза имеет прорези по длине, не доходящие до краёв. Она при закручивании деформируется в средней своей части, раскрываясь в стороны лепестками с задней стороны.
• Распорный — наиболее распространённый тип устройства. Он не требует строгого соблюдения допусков по глубине отверстия, а только по диаметру. Использует цанговый принцип расширения гильзы в задней её части при закручивании в неё конусовидной втулки. Применяется только для бетона или полнотелого кирпича.

Для изготовления анкерного крепежа используют обычно высококачественные нержавеющие стали с дополнительным антикоррозийным покрытием. Как правило, он выполняется под метрическую резьбу от М6 до М30. Для анкерных соединений существуют нормативы по надёжности соединения на вырывное усилие и на срез. Они зависят от материала стен и глубины установки.

А в этой статье рассказывается про пробковые настенные покрытия.

Как установить анкерный болт?

Для примера, рассмотрим как крепить анкер распорной конструкции в бетонной стене.

1. Часто бетонные стены бывают покрыты штукатуркой. Для надёжного крепления анкерный болт должен находиться в слое бетона на определённой глубине, как правило, не менее 50 мм. Поэтому перед тек, как закрепить анкер, следует определить толщину штукатурки и выбрать соответствующую длину анкерной гильзы.
2. Диаметр отверстия для распорного анкера должен быть довольно точным, так чтобы гильза заходила в стену с небольшим усилием. Следует соблюдать также и перпендикулярность отверстия. Глубина его должна быть чуть больше длины гильзы.
3. Разметку отверстий необходимо выполнять как можно точнее. После установки и фиксации анкера вытащить его будет уже невозможно.
4. Отверстие после сверления нужно тщательно очистить от пыли и крошек бетона. Это можно сделать ёршиком, пылесосом, баллончиком со сжатым воздухом или, просто продувая с помощью резиновой груши и трубочки.
5. В подготовленное отверстие лёгкими ударами молотка забивается анкер. Если он не заходит без усилий, следует ещё раз пройти отверстие сверлом с небольшими покачиваниями.
6. Когда гайка на наружном конце шпильки или головка болта достигла поверхности стены, можно начинать закручивать её ключом. После одного‑двух оборотов усилие обычно заметно увеличивается. Это говорит о том, что конусовидная втулка заходит в гильзу. Если для данного анкера на упаковке указано максимальное усилие закручивания, лучше всего воспользоваться динамометрическим ключом.

В любом случае не стоит производить закручивание «до упора» во избежание разрушения материала стены. Особенно это касается лёгких, пористых или пенобетонов, а также кирпича.

В этом видео показаны примеры монтажа анкерных болтов (как крепить анкера различных видов).

Встречаются и более экзотические конструкции анкерных крепёжных изделий, например, рамные, которые расклиниваются одновременно с двух концов, либо с отрывающейся головкой для антивандальной защиты.

А статья про технические характеристики анкерных болтов.

Видео ролики по установке крепёжных систем fischer

Вопрос: Как закрутить анкерный винт в стену? — Дом и сад

Содержание статьи:

Как закрутить анкер если он проворачивается в отверстии

Видео взято с канала: Александр Сафонов

Болт анкерный, болт анкерный с гайкой, рамный дюбель (рамный анкер)

Видео взято с канала: mtk-fortuna

Анкерный болт. Принцип работы. Установка

Видео взято с канала: Uniform Metal

Примеры монтажа различных анкеров

Видео взято с канала: KnowHouseRu

Анкеры, принцип работы анкерного болта

Видео взято с канала: Ремонт и Отделка

ЧТО ТАКОЕ АНКЕРНЫЙ БОЛТ ПРИНЦИП ДЕЙСТВИЯ ✔ Смотри и учись!

Показать описание

Чаще води, меньше дави! Как работает гильза анкерного болта и зачем нужны анкеры.
►Подпишись на наш канал: http://youtube.com/EasyLearnTV.
✔ Чаще води, меньше дави!
На нашем канале “Смотри и учись” (http://youtube.com/EasyLearnTV) ты найдешь простые видео инструкции ( Howto & DIY ) на все случаи жизни. Научиться забивать гвоздь или говорить на испанском языке, как собрать мебель и как завязать шнурки, как вставить сим карту в планшет, как научиться кататься на роликах и рипстике, как быстро приготовить борщ и как почистить картошку, как починить кран и накрасить губы, как научиться рисовать, писать и читать, как сделать скриншот и красивую прическу… Ответы на эти и еще множество других вопросов ты найдешь на нашем веселом канале. Просто смотри и учись!
Для безопасности каждый человек должен знать что делает, уметь пользоваться инструментом, знать правила техники безопасности. Если это необходимо, важно работать в специальной одежде, надевать при необходимости средства индивидуальной защиты (очки, перчатки, респиратор и т. п.). Дети школьного возраста могут обучаться под руководством опытного учителя (наставника, инструктора и родителей), при этом возможно пользование простыми инструментами непосредственно детьми, а пользование детьми сложными механизмами, например (sic!), дисковыми и ленточными пилами не допускается. К самостоятельному производству подобных работ допускаются лица не моложе 18 лет, имеющие соответствующую квалификацию, прошедшие вводный инструктаж и первичный инструктаж на рабочем месте по охране труда, правилам пожарной безопасности, а также прошедшие инструктаж по охране труда при работе.

Видео взято с канала: EasyLearn Научиться просто!

Анкерный болт. Установка принцип работы.

Видео взято с канала: Гаражный Выскочка

Установка анкерных болтов в фундамент

Главная

›

Новости

Опубликовано: 03.06.2017

Установка химических анкеров для крепления стальных колонн к фундаменту

//

Довольно часто при строительстве любого типа фундамента устанавливаются анкерные болты, еще их называют фундаментными. Анкер переводится как якорь, а анкерный болт является изделием, которое служит для крепления конструкции к несущему основанию. Несущим основанием в данном случае является фундамент дома, а конструкция — это стены будущего здания. Следует отметить, что произвести строительные или монтажные работы после строительства фундамента просто невозможно без применения таких надежных крепежных изделий, как анкерный болт.

Фундамент болт представляет собой прут, на одном конце которого размещена резьба, а на другом загиб или разветвление. Именно второй конец находится в основании и обеспечивает крепление. Помните, что анкерные болты можно использовать лишь в прочных негибких строительных материалах, таких как кирпич, натуральный камень и железобетон. Большинство фундаментных болтов используются при температуре от -50 до +50 градусов, если же температура выходит за эти рамки, то нужен будет дополнительный расчет конструкции. Выбор типа анкерного болта, как правило, зависит от размера строительной конструкции, типа фундамента, особенностей использования и способа монтажа.

Анкерный болт. Установка принцип работы.

Классификация анкерных болтов

В зависимости от условий эксплуатации, различают конструктивные и расчетные болты. Конструктивные в основном применяются для крепления достаточного массивного оборудования и строительных конструкций для обеспечения устойчивости давлением собственного веса. Они обеспечивают фиксацию уже готовых изделий. Расчетные же болты берут на себя нагрузки, возникающие во время эксплуатации конструкции или оборудования.

Закладные для колонн фундамента (Гибкаарматуры.рф)

Как использовать и откручивать винты для крепления к стене

Анкерные винты используются для подвешивания легких и полутяжелых предметов на стену, таких как большое зеркало, настенная полка или зеркало. Анкеры для шурупов полезны, потому что они позволяют повесить предметы практически в любом месте, не ища шпильки, в которую можно вонзить винт. Еще одно большое преимущество анкеров-шурупов — гибкость: вы не ограничены жестким расстоянием между шпильками, обычно 16 дюймов по центру.

Что еще более важно, анкерные винты предназначены для предотвращения выдергивания гвоздей или шурупов из стены под тяжестью объекта, создания неприглядных отверстий и создания потенциальной угрозы безопасности.

Некоторые анкерные винты, входящие в комплект поставки многих продуктов бесплатно, не подходят для этой работы. В таких случаях стоит приобрести более качественные и недорогие анкеры-шурупы в местном магазине или хозяйственном магазине. После того, как они исчерпали себя и больше не нужны, они могут стать помехой в стене: выступами, которые улавливают свет под малым углом и которые чрезвычайно трудно удалить.

Узнайте, как правильно установить анкерные болты, а также как их устранить после того, как они послужили своей цели.

Смотреть сейчас: как установить 3 типа анкерных винтов

Как установить анкерные болты

Легкие изделия часто продаются с винтами и пластиковыми втулками уже в упаковке. Предметы средней тяжести, такие как зеркала и стеллажи, следует подвешивать с помощью болтов.

Если подвешиваемый объект особенно хрупкий или ценный, подумайте о приобретении крепких шурупов для стен, таких как Toggler SnapSkrus. Эти самоуправляемые рукава поставляются с собственными винтами и выдерживают до 65 фунтов каждый в гипсокартоне.Несмотря на то, что SnapSkrus довольно дорого стоит, он обеспечивает более стабильный анкер, чем вставные пластиковые анкеры с гильзой, которые предоставляются бесплатно с некоторыми продуктами.

Но если предмет довольно легкий и не особо ценный, то анкерные винты с пластиковой втулкой подойдут, потому что они по-прежнему обладают хорошей прочностью на сдвиг.

Ель / Тереза ​​Кьечи

Правильный вес

Когда анкерные винты выходят из строя, это часто происходит из-за того, что установщик неправильно оценил вес объекта.Определите вес объекта с помощью весов или ознакомившись с упаковкой. Приобретите соответствующие наборы анкеров и винтов. На этикетке на коробке будет указан максимальный вес, который может выдержать набор анкеров и винтов.

Вообще говоря, картины и предметы общим весом 15 фунтов или меньше можно повесить с помощью пластиковых винтов и анкеров-муфт или анкеров для гипсокартона с металлической резьбой. Зеркала и картины со стеклом очень тяжелые, и для них потребуются самые прочные анкеры, которые вы можете купить.

Просверлите отверстие сверлом

Инструменты: анкер, отвертки с плоским шлицем, шурупы, дрель и биты, молоток или киянка, плоскогубцы.

Ель / Марго Кэвин

Заманчиво проделать первое отверстие с помощью гвоздя, поскольку это создает меньше беспорядка, чем сверление. Но необходимо сверло, чтобы пробить достаточно места для анкерной гильзы.

1. Выберите размер сверла немного меньше размера анкера
2. Осторожно просверлите отверстие дрелью.
3. Забейте анкер в предварительно просверленное отверстие с помощью киянки или молотка
4. Просверлите винт.

Ель / Марго Кэвин

Ель / Марго Кэвин

Ель / Марго Кэвин

Ель / Марго Кэвин

Подсказка

Хорошее практическое правило — делать отверстие меньше, чем вы думаете. Если он окажется слишком маленьким, его всегда можно увеличить. Но если он слишком большой, нет возможности уменьшить его размер. Единственный вариант на этом этапе — просверлить еще одну дыру в другом месте.

Постучите до конца и добавьте винт

Посадка должна быть достаточно плотной, чтобы ее можно было слегка постучать. Но если она будет слишком тугой, рукав будет деформироваться. Аккуратно вставьте пластиковый анкер в стену с помощью молотка или резинового молотка. Нажмите прямо внутрь; любое постукивание под углом приведет к изгибу рукава.

Вставьте винт в анкер и медленно вкрутите его. Если используется анкер для гипсокартона с резьбой, вкрутите его с помощью отвертки с крестообразным шлицем. Если используется фиксатор с коленчатым рычагом, навинтите рычаг на винт примерно на 1/4 дюйма от конца.

Протолкните тумблер через отверстие в стене. Переключатель издаст щелчок, когда он откроется с другой стороны стены. Затяните винт до упора, но не затягивайте слишком сильно, иначе вы рискуете повредить гипсокартон.

Как удалить анкерные болты

Почти так же важно, как и установка дюбелей, как их удалить, не повредив стену. В вашем распоряжении два метода. Если первый метод окажется слишком сложным, переходите к следующему.

1. Выверните винт отверткой или дрелью.
2. Подденьте анкер отверткой с плоским шлицем.
3. Вытащить анкер плоскогубцами.

Ель / Марго Кэвин

Ель / Марго Кэвин

Ель / Марго Кэвин

Подсказка

Если стеновой анкер невозможно снять, не повредив гипсокартон, лучше всего вбить его в стену и накрыть, а затем покрасить. Это должно быть только на 1/8 дюйма ниже поверхности.После того, как анкер будет хорошо утоплен, покрыть его составом для гипсокартона и закрасить.

Видео с практическими рекомендациями по

: Установка бетонных анкеров для опоры из нержавеющей стали

своими руками

Транскрипция:

Хорошо. Крышки опорной плиты — отличный способ украсить ваши стойки, особенно когда вы монтируете их в бетон. Бетонные анкеры не так привлекательны, как типичные стягивающие винты, так что это отличный способ украсить стойку. Это немного больше техническая установка, чем просто использование стяжных винтов.Итак, сегодня мы собираемся показать вам, как продолжить и установить это и все, что нужно для этого.

Итак, вы хотите закрепить крышку опорной плиты липкой лентой вверх и в сторону, чтобы можно было безопасно сверлить. У вас есть столб в нужном месте, и вы делаете первое отверстие для бетонного якоря. Теперь у вас есть дыра, которую вы хотите очистить. Хорошо. Итак, теперь дыра вычищена. У нас есть бетонный якорь. Это клиновой якорь. Вы заметите, что у него есть эта вершина поверх ниток, чтобы вы могли использовать молоток, не склеивая нитки.Это необходимая часть бетонного анкера. И вам нужно будет отрезать его в конце после установки бетонных анкеров, чтобы крышка опорной плиты могла сесть как можно глубже.

Итак, мы хотим установить первые бетонные анкеры, прежде чем просверлить остальные отверстия. Таким образом, мы сможем убедиться, что все они находятся в нужных местах. Они опущены насколько возможно. Затяните гайку на разумную величину. А потом просверлим остальные отверстия. Одна вещь, которую вы также хотите иметь в виду, — это оставить несколько нитей, показывающих на этом конкретном якоре — на всякий случай, если вам нужно поднять шайбу.И мы покажем вам, как это сделать. Потому что часто бетон будет неравномерным.

Хорошо. Теперь, когда у нас есть все якоря, мы хотим проверить столб на предмет вертикальности. Итак, мы можем видеть здесь чуть меньше четверти пузыря в двух направлениях. Итак, чтобы исправить это, мы ослабим анкеры, а затем поставим под них прокладку. Мы будем делать то, что называется «юморой над постом». Это полдюйма. У нас есть эта прокладка. Сдвиньте его под столб.Вы хотите сделать что-нибудь, чтобы получить его там — по центру под сообщением. Можно использовать небольшую прокладку. Просто пошевелите столбиками и расположите их как можно ближе к центру под столбиком. Таким образом, вы можете перемещать пост в любом направлении. Установите его в нужном вам направлении. Снова слегка затяните гайки. Почувствуйте, где вам нужно отрегулировать пост. Итак, эту сторону нужно подтянуть — эту сторону ослабить. Выглядит правильно! И проверяйте в этом направлении. Делайте это по мере необходимости, чтобы получить вертикальное положение.

Хорошо. Итак, теперь, когда у нас есть столбик, мы можем просто пойти дальше и равномерно затянуть гайки. Хорошо делать это вокруг столба понемногу, чтобы вы не проследили за одной стороной и снова не выбросили столб из отвеса. И вы хотите снова проверить стойку после того, как вы затянули все гайки и убедились, что она осталась на месте, где вам это было нужно. Прижми их всех. И столб там крепкий. Проверим еще раз на отвес. У нас все хорошо, и у нас все хорошо.

Как видите, крышка опорной плиты у нас есть.Он скользит по нему, но немного приподнимется. Поскольку эти бетонные анкеры сидят высоко, нам просто нужно отрезать эти бетонные анкеры от их вершин. Итак, нам просто нужно отрезать бетонные анкеры от их верхушек, чтобы он мог сесть как можно ближе к земле. Хорошо. Итак, мы можем использовать угловую шлифовальную машину, чтобы отрезать их. Вы можете использовать самые разные инструменты. Вы также можете использовать распиловку. Я предпочитаю угловую шлифовальную машину только потому, что она дает вам немного больше контроля. Итак, мы срежем бетонные анкеры.

Теперь, когда у нас все готово, сдвиньте крышку опорной плиты обратно на основание. Выглядит отлично!

Какое максимальное расстояние для анкерных болтов?

Обычно информация о расстоянии между анкерными болтами содержится в вашем наборе строительных чертежей. Если у вас нет набора чертежей для работы, обратитесь к местным строительным нормам для получения информации.

Согласно Международному строительному кодексу (IBC), максимально допустимое расстояние составляет 6 футов (1829 мм) по центру для деревянной подошвы внешней стены и подоконников, опирающихся непосредственно на каменную кладку или бетонный фундамент.Для зданий высотой более двух этажей максимальное расстояние уменьшается до 4 футов по центру (1219 мм).

Для каждой секции пластины требуется два болта. Один болт должен располагаться на расстоянии не более 12 дюймов (305 мм) или менее 4 дюймов (102 мм) от каждого конца секции пластины. Кроме того, болты следует размещать в пределах средней трети ширины пластины.

Имейте в виду, что это минимальные требования, то есть интервал не должен превышать. Как правило, рекомендуется допускать некоторую погрешность и увеличивать количество используемых анкерных болтов (уменьшать расстояние) по сравнению с этими цифрами.Это особенно верно в сейсмических регионах.

Как работают анкерные болты

Анкерные болты используются при креплении конструктивных элементов к бетонному или кладочному раствору. Их можно установить на место перед заливкой бетона или после того, как бетон затвердеет до не менее 60 процентов своей проектной прочности.

Если они устанавливаются после заливки бетона, они обычно устанавливаются в отверстие, просверленное в цементном растворе в бетоне или каменной кладке. Затем их устанавливают, забивая их в отверстия.

После того, как анкерные болты вставлены в отверстия, они затягиваются путем поворота гайки на верхнем конце, чтобы зафиксировать их на месте. Они работают за счет трения между анкерным болтом и поверхностью стены отверстия, просверленного в бетонном или кладочном растворе.

Как долго бетон должен застыть перед установкой анкерных болтов?

Время, необходимое для застывания бетона, будет зависеть от нескольких факторов, включая тип используемого бетона, регион, в котором вы находитесь, температуру окружающей среды и относительную влажность.Кроме того, добавки, добавленные в бетон, также могут повлиять на время отверждения.

В целом, однако, бетон должен затвердеть в течение 3-7 дней. На этом этапе бетон должен иметь примерно 60 процентов расчетной прочности. По истечении этого времени можно просверлить бетон, чтобы установить анкерные болты на место.

Насколько глубоко должны быть анкерные болты в бетоне?

Болты также необходимы для продления минимум 7 дюймов (178 мм) в бетонные или залитые раствором ячейки бетонных блоков.Эта минимальная длина должна быть полностью заделана в бетонные или залитые раствором ячейки.

В дополнение к глубине заделки минимальный диаметр, требуемый для анкерных болтов, составляет 1/2 дюйма (12,7 мм) в соответствии с Международными строительными нормами (IBC). Как и в случае с максимальным интервалом, это минимальное требование. Увеличение диаметра до 5/8 дюймов обычно является хорошим способом допустить некоторую погрешность, особенно в сейсмических регионах.

Типы анкерных болтов

Анкерные болты бывают разных форм и размеров.Они также различаются по способу крепления структурных элементов к бетонному или кладочному раствору. Некоторые из наиболее часто используемых типов анкерных болтов включают:

• Клиновые анкеры
• Анкеры-гильзы
• Анкеры-шурупы
• Забивной анкер
• Расширительные анкеры
• Анкеры с подрезкой
• Скрепленные анкеры
• Анкерные щиты

Тип используемого анкера зависит от того, является ли он монтируется во время заливки бетона или раствора или крепится после затвердевания бетона.Например, J-образные болты с изгибом на 90 градусов внизу можно устанавливать только в мокрый бетон.

Кроме того, материал, на который он устанавливается, может определять используемый тип. Бетон — самый прочный и универсальный материал. То есть подойдет большинство типов анкерных болтов. С другой стороны, в кладке, блоке или строительном растворе нельзя использовать клиновые и закладные анкеры.

Как установить анкерные болты в мокрый бетон

При установке анкерных болтов в мокрый бетон обычно используются монолитные анкерные болты.Перед заливкой бетона на бетонных формах можно отметить расстояние между ними с помощью карандаша и рулетки.

Затем прибейте держатели анкерных болтов к бетонным формам в отмеченных местах. Вкрутите анкерные болты в держатели с помощью гаечного ключа. Установите их на необходимую высоту и глубину.

После того, как все анкерные болты будут установлены на свои места, залейте бетон в бетонную форму. Позвольте бетону течь в анкерные болты, останавливаясь на нужном уровне, установленном бетонной формой.

После затвердевания бетона держатели анкерных болтов и бетонную форму можно снимать. Перед снятием важно дать бетону высохнуть, чтобы анкерные болты не сместились. Держатели можно снять, открутив крышку бетонного болта.

Как установить анкерные болты в существующий бетон

Самый эффективный способ просверлить отверстие в затвердевшем бетоне — использовать перфоратор. Обязательно установите дрель в ударный режим. Диаметр отверстия должен соответствовать диаметру крепежа.Например, при использовании анкерного болта 5/8 ″ используйте сверло диаметром 5/8 ″.

Глубина просверленного отверстия должна быть немного больше, чем длина анкерного болта, чтобы обеспечить некоторую свободу действий. Используйте ограничитель глубины перфоратора, чтобы установить правильную длину отверстия. В качестве альтернативы вы можете обернуть сверло лентой, чтобы использовать ее в качестве ориентира.

Обязательно используйте защиту для ушей и глаз во время сверления. После сверления отверстия удалите пыль со всего мусора, образующегося во время сверления.Кроме того, важно, чтобы в отверстии не было пыли. Вы можете использовать проволочную щетку или пылесос, чтобы удалить мусор, застрявший внутри отверстия.

По завершении прикрепите гайку и шайбу к головке анкерного болта и с помощью молотка вставьте анкерный болт в отверстие. Завершите установку, затянув гайку вручную, а затем еще на 3 или 4 оборота с помощью гаечного ключа.

Заключительные ноты

Расстояние между анкерными болтами обычно указывается в чертежных документах и ​​/ или спецификациях.Максимально допустимое расстояние, диаметр и требуемая глубина заделки определяются местными строительными нормами.

Используя Международные строительные нормы и правила (IBC) в качестве ориентира, максимальное расстояние для двухэтажного или менее здания составляет 6 футов (1829 мм) по центру между анкерными болтами. Минимальная глубина заделки составляет 7 дюймов (178 мм), а минимальный требуемый диаметр — 1/2 дюйма (12,7 мм).

Однако это минимальные требования, поэтому проектировщики часто уменьшают требования к расстоянию или увеличивают диаметр болта, чтобы допустить погрешность.Это особенно верно в сейсмических регионах.

В то же время слишком близкое расположение анкерных болтов может повредить бетон или раствор, к которому крепятся анкеры. Поэтому важно не отклоняться слишком далеко от требований к максимальному интервалу, изложенных в коде.

Артикул:

Международный строительный кодекс (IBC) 23-1, 2308.3.1, 2308.3.2, Международный совет по кодам, Inc.

якорей! Как вставить анкеры в стены

«Как ввернуть анкерные винты в стену?» — WYSK Reader Norma

NV: Отличный вопрос, а потом еще немного Norma… кстати, мне очень нравится ваше имя! А теперь вернемся к делу.Многие из нас не только не знают, как устанавливать анкеры, но и какие из них использовать! Пластиковая втулка, саморезы, колышки, болты молли и т.д. УГХ!

Прежде всего, мы озабочены их правильной установкой, чтобы все, что мы вешаем, не попало на пол кусками (или на вашу голову, когда вы спите под ним в постели … это случилось с моим другом), при этом наименьшее количество повреждений наших стен. Сложная задача, если вы не разбираетесь в якорях, поэтому давайте познакомимся с якорями.

Как работает якорь?

Вообще говоря, анкеры расширяются и «врезаются» в стену, когда вы ввинчиваете в нее винт, создавая анкерную точку для надежного подвешивания.Без них гвоздь или шуруп просто крутились и вылетали из стены.

Прежде всего, мы заботимся о правильной установке анкеров, чтобы все, что мы вешаем, не попало на пол кусками… или на вашу голову.

А что, если у меня стены оштукатурены?

Стены из обрешетки и штукатурки не выдерживают типовых пластиковых анкеров. Требуются тумблерные или молли-болты. Обязательно используйте те, которые достаточно длинные, чтобы зайти за штукатурку и планку. Потребуется просверлить отверстие с помощью сверла для каменной кладки, подробнее об установке болтов с рычагом и молли см. Ниже.

Какой анкер для чего?

Анкеры рассчитываются по весу, поэтому то, что вы вешаете, будет определять, какой анкер использовать. Часто продукт поставляется с собственным подвесным оборудованием. Но если это не так, выберите якорь, соответствующий весу или «долгу» того, что вы вешаете.

Общие практические правила…

• Легкие, менее 10 фунтов (например, вешалка для бумажных полотенец), используйте пластмассовые анкеры
• Средние нагрузки, от 10 фунтов до 25 фунтов (например, металлический карниз для штор с тяжелой драпировкой), используйте самосверлящие ( с резьбой)
• Для тяжелых условий эксплуатации, от 25 до 50 фунтов (т.е.е. шкафа), используйте болт молли или тумблер
• Мега тяжелый (например, кронштейн для телевизора с плоским экраном), вкрутите его прямо в стойку, добавьте штыревые болты для дополнительного крепления в зависимости от того, где находится объект на стене. Прежде чем продолжить, позвольте мне заявить, что существуют десятки типов якорей — слишком много, чтобы я мог их обсуждать. Я выбрал четыре наиболее распространенных типа анкеров, которые удовлетворят потребности как в легких, так и в тяжелых подвесах.

  ---

  Как поставить анкеры в стены

  Якорь с пластиковой гильзой (неумышленный каламбур)

  • Отметьте точку подвеса карандашом
  • Возьмите набор гвоздей, шило или гвоздь молотком забейте «пилотное отверстие» в стене
  • НЕ делайте отверстие шире, чем анкер
  • Поместите анкер над отверстием и сильно вдавите его, пока он не будет на одном уровне со стеной

  Примечание. закрепите якорь в стене, и он не войдет до конца, не пытайтесь разбить его заподлицо.Вы, вероятно, попали в гвоздь. В этом случае якорь не нужен. Вместо этого используйте грубый шуруп для гипсокартона и закрепите его прямо в стойке.

  Самосверлящий (резьбовой) Анкер A

  • Отметьте точку подвеса карандашом
  • Ударьте заостренным концом анкера в стену молотком
  • Как только наконечник окажется в гипсокартоне отверткой ввинтите анкер заподлицо со стеной

  Установите анкер Molly-Bolt (полая стена)

  • Для остроконечных болтов-молли проделайте пилотное отверстие (как описано выше) затем вбейте молли в стену, пока головка не будет на одном уровне со стеной.
  • Для болтов молли без заострения просверлите отверстие в стене с помощью сверла рекомендуемого размера (для штукатурных стен лучшим методом является сверление отверстия. какой тип анкера)
  • Затяните болт в втулке молли (это приведет к расширению молли и захвату за стену)
  • После затяжки вытащите винт из втулки; теперь вы можете повесить свой объект через это закрепленное отверстие, используя этот болт


  Установите болт с откидной головкой Анкер

  Примечание. Болты с откидной головкой следует использовать только для подвешивания тяжелых предметов, подходящих для этого типа анкера.Это означает, что у него должен быть кронштейн, который работает с тумблером и может закрыть отверстие, которое он делает в стене.

  • Отметьте точку подвешивания карандашом
  • Просверлите отверстие, используя сверло рекомендованного размера (ширина коленчатых концов)
  • Проденьте болт через отверстие в том, что вы вешаете (например, кронштейн), затем резьба на рычаге так, чтобы его концы были обращены к головке винта
  • Сожмите рычаг в закрытом положении и вбейте болт вместе с переключателем и всем остальным в стену
  • Затяните болт, потянув назад за резьбу болта до тех пор, пока переключатель не зацепится за заднюю часть со стены; затяните до плотного прилегания

  ---

  Важные вещи, которые нужно знать…

  • Если объект очень тяжелый, сама стена может разрушиться до того, как будет зафиксирован анкер.
  • При сверлении в стене не сверлите прямо рядом с розетка или вилка, чтобы не задеть проводку
  • При сверлении в ванной комнате или примыкающей к ней стены помните, где находятся смесители, чтобы не задеть водопроводную трубу

  Теперь вы готовы повесить купленную полку. месяцев назад… якоря трепещут!

  ---

  Есть вопрос «Сделай сам»? Спросите эксперта!

  Если у вас есть вопрос о ремонте, обслуживании или улучшении дома своими руками для Нормы, сейчас у вас есть шанс спросить эксперта и получить от нее ответ.Ваш животрепещущий вопрос может быть просто «звездой» предстоящей колонки Fix-It Friday .

  Добавьте свой вопрос в раздел комментариев ниже или отправьте его по электронной почте «Женщинам, которых вы должны знать».

  Fix-It Friday — эксклюзивная редакционная серия Women You Should Know®, созданная опытным ветераном домашнего благоустройства Нормой Валли, , бывшей ведущей сериала Discovery Home Channel « Toolbelt Diva» и шоу на Сириусе Одноименное спутниковое радио.Еженедельная колонка призвана вдохновлять женщин — воинов выходного дня, начинающих мастериц и даже опытных мастеров-мастеров — с уверенностью и энтузиазмом браться за ремонт и техническое обслуживание дома.

  Мини-канавка + ™ | DEWALT

  :

  1. На главную / механические анкеры / анкеры для защиты болтов / мини-подрезка + анкеры и аксессуары / Mini-Undercut + ™

  Распечатать

  Анкер Mini-Undercut + — это анкер с внутренней резьбой и самоподрезанием, предназначенный для работы в бетоне с трещинами и без трещин.Подходящие базовые материалы включают в себя бетон после растяжения (плиты PT), сборный железобетон с пустотными ячейками, бетон с нормальным весом и легкий бетон с песком. Анкер Mini-Undercut + устанавливается в предварительно просверленное отверстие с помощью электроинструмента и установочного инструмента. В результате получается анкер, который может обеспечить стабильное поведение при неглубоких заделках до 3/4 дюйма. После установки в корпус анкера ввинчивается стальной элемент.

  Читать меньше

  См. Подробную информацию о продукте

  Создать отчет об отправке

  CAD / BIM модели

  ФАЙЛЫ CAD	BIM-ФАЙЛЫ
  Архитектурные чертежи изделий в САПР. Форматы загрузки: PDF — файл Adobe Acrobat; DWG — AutoCAD 2000 или новее; DXF — файл обмена чертежами R12 или более поздней версии.	Файлы BIM архитектуры продукта. Форматы загрузки: PDF — файл Adobe Acrobat; RFA — семейство Autodesk Revit.
  DWG DXF PDF	RFA

  Особенности и характеристики


  ОСОБЕННОСТИ

  • Идеально подходит для сборных пустотных плит и бетонных плит после напряжения
  • Бетон с трещинами испытан как альтернатива мини-анкеру
  • Твердосплавная стопорная коронка новой конструкции ANSI с увеличенным уступом для точной глубины
  • Конструкция анкера допускает неглубокую заделку до 3/4 дюйма
  • Анкер с внутренней резьбой для легкой регулировки и снятия резьбового стержня или болта
  • Просверлить анкер и забить его одним инструментом для быстрой установки анкера

  Характеристики


  Общее применение и использование


  ПРИЛОЖЕНИЯ

  • Зоны растяжения, сейсмические и ветровые нагрузки
  • Подвесной трубопровод
  • Кабельные лотки и распорка
  • Подвесное освещение

  Сертификаты и сертификаты

  РАЗРЕШЕНИЯ

  • Международный совет по кодам, Служба оценки (ICC-ES), ESR-3912 для бетонных и пустотных сборных плит, соответствие нормам 2015, IBC, 2015 IRC, 2012 IBC, 2012 IRC, 2009 IBC и 2009 IRC.
  • Квалифицирован в соответствии с ACI 355.2 (включая ASTM E 488) для использования в бетоне

  Брошюры и руководства

  Техническая страница

  Последнее обновление: 25.03.21
  Размер файла: 1.19Mb

  Посмотреть PDF

  {{#unless HideCompare}}

  Сравнить продукт

  {{/пока не}}
  {{#if IsAccessory}}
  Посмотреть серию
  {{еще}}
  {{#if BuyNow}}
  купить сейчас
  {{еще}}
  Посмотреть продукт
  {{/если}}
  {{/если}}

  Установка комплекта крепления сиденья унитаза 84999 — KOHLER

  Следуйте инструкциям комплекта для снятия старых анкеров, используя стабилизирующий инструмент, если анкер вращается.Как только старые анкеры будут удалены, вы будете готовы начать первоначальную затяжку новых анкеров.

  1. Наденьте плоскую шайбу и стопорную шайбу на установочный болт, как показано. Навинтите запасной анкер на установочный болт до тех пор, пока плоская шайба не будет плотно прилегать к стопорной шайбе (рис. 1).
  2. Проденьте собранный анкер через отверстие в рычаге установки анкера (рис. 2).
  3. Установив анкер в сборе в монтажный кронштейн, задвиньте анкер в анкерную опору в унитазе до упора.Монтажный рычаг должен плотно прилегать к унитазу в этой точке (рис. 3). Используйте торцевой ключ на 7/16 дюйма, чтобы затянуть установочный болт до тех пор, пока анкер не будет сжат (рис. 4).
  4. Выкрутите и снимите установочный болт с анкера. Снимите плоскую шайбу и стопорную шайбу с установочного болта, а затем снова установите стопорную шайбу на установочный болт.
  5. Оберните установочный рычаг вокруг головки анкера, убедившись, что установочный рычаг упирается в унитаз.
  6. Вверните установочный болт и стопорную шайбу обратно в анкер и затяните храповым механизмом. (Эти шаги затяжки очень важны, так как затяжка расширяет анкер и позволяет ему и сиденью унитаза безопасно оставаться на месте. Пожалуйста, не пропускайте никаких шагов.)
  7. После полной затяжки анкеров снимите установочный болт и стопорную шайбу. Теперь можно установить сиденье для унитаза.

  (рис.1)	(рис.2)
  (рис.3)	(рис. 4).

  Дополнительный ресурс:

  Видео: снятие и установка комплекта анкеров 84999 на унитазах One Piece

  Несколько советов по установке анкеров с бетонной муфтой

  При установке анкеров с бетонной муфтой специалисты отрасли признают несколько советов, которые повышают безопасность установки с экономией времени и средств.

  Боб Карлайл / Президент и основатель / Concrete Fasteners

  Умение применять анкер-гильзу — это навык, который, скорее всего, получил на ранних этапах карьеры тех, кто работает с крепежными элементами для бетона. Знаете ли вы, что есть несколько советов, которые помогут безупречно установить этот универсальный анкер?

  При установке таких анкеров для бетонных гильз, как этот, специалисты отрасли признают несколько советов, которые повышают безопасность установки, сокращая время и деньги.

  Расширение. Опираясь на проверенный временем принцип расширения, анкер-муфта работает, когда затянутая гайка втягивает конусообразный конец шпильки в расширительную втулку, заклинивая его наружу, чтобы зафиксировать анкер в основном материале из бетона, кирпича и блоков. Крайне важно, чтобы отверстие было полностью очищено от всего мусора, который мог упасть во время процесса бурения, иначе приложение может быть не настолько безопасным, насколько это возможно. (Если не все обрезки бетона можно удалить из отверстия, см. Раздел «Длина» ниже.) Использование перфоратора и твердосплавной коронки с размером долота, равным диаметру анкера втулки, является еще одним критическим фактором для наиболее эффективного расширения.

  Длина. При определении длины анкера-гильзы, которая лучше всего подходит для работы, необходимо выполнить несколько простых расчетов. Используйте длину анкера-втулки, которая должна равняться минимальной глубине заделки, а затем добавьте толщину приспособления, длину гайки и шайбы. Для анкера-втулки не требуется максимальная глубина отверстия, но глубина отверстия в основном материале должна быть не меньше длины анкера-втулки минус толщины закрепляемого материала.Это уравнение обеспечит небольшую дополнительную глубину для размещения того небольшого количества бетонных стружек, которые, возможно, не удалось извлечь из скважины.

  Шаг. Это может быть не общепризнанным, но если анкеры-гильзы расположены слишком близко друг к другу, их удерживающая сила может снизиться из-за взаимодействия сил в материале. Анкеры должны располагаться на расстоянии не менее десяти диаметров анкера друг от друга и пяти диаметров анкера от края без опоры. Однако чрезвычайно важно увеличить расстояние , когда условия нагрузки включают вибрацию или внезапный удар.

  Закупка . Менеджеры по закупкам и подрядчики считают, что покупка в Интернете напрямую у производителя имеет больше смысла, чем покупка через дистрибьюторов. Такой подход предлагает преимущества выполнения заказов большого количества из полностью укомплектованного инвентаря, что означает возможность немедленной отправки анкеров-гильз как одного заказа из одного места.

  «99,92% заказов доставляются в комплекте без просроченных заказов», — заявил Боб Карлайл, президент и основатель Concrete Fasteners, когда его спросили о преимуществах заказа у производителя.«Мы можем доставить товар заказчику в течение 2 дней. Заказы обрабатываются в тот же рабочий день, когда они получены и отправлены для быстрой доставки ».

  No related posts.
