Закручивание винтовых свай своими руками

Использование для создания фундамента винтовых свай является часто неизбежным выбором при строительстве на неустойчивых грунтах. Часто закручивание винтовых свай может быть выполнено самостоятельно. Это возможно при решении закручивать винтовые сваи самостоятельно при создании небольших по размеру летних загородных строений или хозяйственных построек.

Как выполняется закручивание вручную

Планируя закручивание винтовых свай вручную, важно оценивать собственные силы. Массивные основания для большого загородного коттеджа потребует привлечение техники. Небольшие бытовые постройки, летний домик или веранду можно выполнить своими руками, видео покажет этапы проведения подобной деятельности.

Необходимые для выполнения работ инструменты

Решив закручивать их самостоятельно, потребуется подготовить:

• Шпагат.
• Рулетку.
• Металлическую арматуру (прутья).
• Лом.
• Выступающие в качестве рычагов две трубы.

Решив выполнить работы, закручивая винтовые сваи самостоятельно, в первую очередь потребуется внимательно отнестись к их выбору. Специалисты рекомендуют отдавать предпочтение готовым изделиям, выполненным давно зарекомендовавшими себя на рынке производителями из надежных металлических сплавов.

Тем, кто решил сделать своими руками, нужно оценить свои возможности. Самостоятельное создание потребует наличия специализированных инструментов. Например, сварочного аппарата.

Надежное вкручивание, выполняется только в случае проведения расчета длины металлической арматуры. Они должны доходить на глубину, расположенную ниже уровня промерзания почвы.

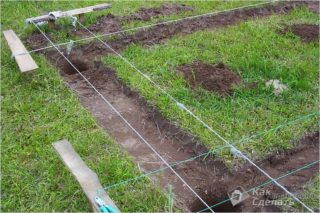

Проведение разметки свайного поля

Узнавая, как закрутить винтовые сваи своими руками, важно определиться с местом проведения работ и определить площадь будущего строительства. В зависимости от площади основания возводимого здания определяется количество свай.

Разметка свайного поля

При маркировке готовых свай на маркировке обязательно указывается их несущая способность. За счет этого для установки будущего строения потребуется только рассчитать на основании этих данных их количество. В расчетах используются данные о будущем удельном весе создаваемого строения и его габариты.

Эскиз будущей разметки свайного поля для проведения установки предварительно создается на бумаге. Далее, разметка переносится непосредственно на участок.

Проект, на основе которого можно будет закрутить винтовые сваи своими руками, должен учитывать следующие обязательные требования:

1. Расстояние между опорами не должно превышать три метра, это позволит избежать провисания обвязки.
2. Вкручивать их обязательно нужно по углам будущего сооружения и по его периметру.

Эти условия необходимо учитывать для установки опор и будущего вкручивания винтовых свай своими руками. Далее, проводится установка опор, которые соединяются шпагатом. Разметочные элементы проверяются с помощью строительного уровня.

Как далее провести самостоятельную установку винтовых свай?

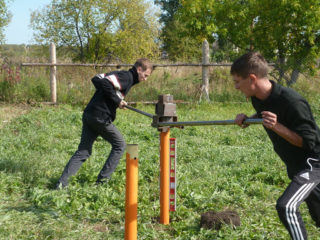

Проведение работ все-таки проводится с помощью хотя бы одного или двоих помощников. А также работу упростит созданная также своими руками самая простая рычажная конструкция. Для её создания:

• Вставляется лом в отверстие, существующее на изделии.
• Длину рычага увеличивают надеваемые на лом трубы.

Такие винтовые опоры будут использовать два работника, выполняющие закручивание винтовых свай вручную. Самому владельцу будущего строения или еще одному из его помощников желательно осуществлять контроль с использованием магнитного уровня. Такая проверка выполняется несколько раз во время установки. Первая проверка уровнем выполняется перед началом ввинчивания и далее её желательно осуществлять после каждого поворота на 360о. Это обеспечит выполнение вертикального размещения сваи.

Порядок проведения ввинчивания свай с использованием подручной техники

информация о винтовых сваях и способах вкручивания свай

Перед началом работ потребуется подготовить инструменты, которые понадобятся в ходе работы. Основные материалы и приспособления:

• Лопата, рулетка, деревянные колышки, кувалда, строительный шнур — для разметки участка.
• Два рычага, пузырьковый уровень с магнитной подошвой — для завинчивания опорных стержней, контроля вертикальности.
• Лазерный уровень, мел, болгарка — для выравнивания хвостовиков в один уровень.
• Песок, портландцемент, вода, емкость для приготовления раствора — для бетонирования свай.
• Сварочное оборудование, краска по металлу — для фиксации оголовков и обвязки, обработки сварных швов.

Так как самому закрутить сваи под фундамент технически очень сложно, то для монтажа опор потребуется три человека. Двое вращают рычаги, третий — контролирует вертикальность вхождения стержня в почву.

Последовательность формирования фундамента

• Подготовительные работы. С участка убирают крупный строительный мусор, ветки, камни. Если монтажные работы ведутся зимой, то потребуется очистить стройплощадку от снега.
• Геологические исследования. Проводится оценка рельефа, выполняется пробное бурение. Сваи вкручивают в нескольких точках внутри контура будущего фундамента. Так определяют насколько глубоко залегает плотный несущий пласт.
• Проектирование. Выполняется расчет нагрузки на фундамент. По результатам расчетов и геологических исследований определяют нужное количество опор, их диаметр, длина, толщина металла ствола и лопастей.
• Разметка. В точках установки опор вбивают колышки: по контуру будущего фундамента, в местах примыкания наружных стен и внутренних перегородок. Расстояние между опорными точками должно быть не больше 2,5-3 м.
• Монтажные работы. По разметке все сваи вкручивают на расчетную глубину. На ствол сваи прикрепляют магнитный уровень, в монтажные отверстия продевают рычаги. С равномерным усилием стержень ввинчивают в грунт.
• Обрезка хвостовиков. Выступающие на разную высоту опоры выравнивают при помощи нивелира. Обязательно должны быть срезаны монтажные отверстия. Это нужно учитывать при расчеты длины опор.
• Бетонирование. Полости труб заполняют цементно-песчаным раствором. Этот шаг позволяет предотвратить образование конденсата внутри трубы, который приводит к коррозии металла.
• Монтаж оголовков. На верхушки опор устанавливают оголовки и приваривают. Сварные швы обрабатывают эпоксидным составом.
• Обвязка. Винтовые сваи соединяют по периметру брусом, стальным швеллером или двутавром. Фундамент тяжелых зданий дополняют железобетонной конструкцией — ростверком.

Ошибки при вкручивании свай своими руками

Чтобы свайный фундамент получился прочным и устойчивым нужно избегать просчетов, которые нередко допускаются при закручивании свай вручную. Типичные ошибки:

• Вывинчивание стержней чтобы подогнать их под уровень. Такой фундамент быстро деформируется из-за неравномерного проседания свай.
• Установка опор под углом. В этом случае лопасти вырывает из почвы под воздействием горизонтальных и вертикальных нагрузок.
• Глубина вкручивания менее 1,5 м. Наконечник сваи должен пройти уровень промерзания грунта, в противном случае ее будут выдавливать силы морозного пучения.
• Обрезка свай под углом. Срезать хвостовики нужно строго по горизонтали чтобы обеспечить правильный уровень оголовкам. В противном случае нагрузка на фундамент будет неравномерной.
• Неправильный расчет нагрузок. Недопустим монтаж меньшего количества свай или использование опор меньшего диаметра чем нужно. Попытка сэкономить может привести к непредсказуемым последствиям.
• Использование некачественных материалов. Опоры, изготовленные кустарным способом или с глубокими царапинами, использовать нельзя. Существует большая вероятность отрыва лопастей при монтаже. Нарушение целостности защитного покрытия приводит к истончению стенок и быстрому разрушению опор.

К преимуществам этого способа относится возможность монтажа в стесненных условиях, отсутствие шума, почвенных вибраций. Недостатки — довольно сложно без практических навыков правильно рассчитать нагрузку на основание, выполнить установку свай без ошибок.

Как закрутить сваю вручную без специального оборудования

• Монтаж фундамента
  • Выбор типа
  • Из блоков
  • Ленточный
  • Плитный
  • Свайный
  • Столбчатый
• Устройство
  • Армирование
  • Гидроизоляция
  • После установки
  • Ремонт
  • Смеси и материалы
  • Устройство
  • Устройство опалубки
  • Утепление
• Цоколь
  • Какой выбрать
  • Отделка
  • Устройство
• Сваи
  • Виды
  • Инструмент
  • Работы
  • Устройство
• Расчет

Поиск

Фундаменты от А до Я.

• Монтаж фундамента
  • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый


    Фундамент под металлообрабатывающий станок

    Устройство фундамента из блоков ФБС

    Заливка фундамента под дом

    Характеристики ленточного фундамента

• Устройство
  • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление


    Устранение трещин в стенах фундамента

    Как армировать ростверк

    Необходимость устройства опалубки

    Как сделать гидроизоляцию цоколя

• Цоколь

Как закрутить винтовые сваи?

Дата: 22 января 2018

Просмотров: 5937

Коментариев: 1

Для обеспечения устойчивости и долговечности возводимых строений важно соорудить надежный фундамент. Часто застройщики отдают предпочтение спиральным опорам, положительно зарекомендовавшим себя на проблемных почвах. При самостоятельном выполнении работ возникает вопрос, как закрутить винтовые сваи. Многие считают эту операцию трудоемкой и сложной. Однако, изучив технологию выполнения работ, можно своими силами соорудить свайный фундамент. Рассмотрим детально особенности подготовительных работ и тонкости установки.

Готовимся выполнить завинчивание винтовых свай

Следует ответственно подойти к выполнению подготовительных мероприятий, планируя своими силами соорудить фундамент. От качества подготовки зависят его прочностные характеристики и ресурс эксплуатации.

На подготовительном этапе необходимо выполнить следующие работы:

1. Очистить рабочую площадку.
2. Проанализировать свойства почвы.
3. Определиться с видом и размерами свай.
4. Выполнить необходимые расчеты.
5. Подготовить инструменты.
6. Разметить места бурения.
7. Произвести антикоррозионную обработку.

Остановимся подробно на специфике выполнения каждого этапа.

Вне зависимости от способа, которым будет выполнено завинчивание, рекомендуется выбирать готовые сваи известного производителя

Подготавливаем площадку для завинчивания свай

Для завинчивания винтовых свай стройплощадку следует подготовить:

• очистить поверхность от строительного мусора;
• убрать посторонние предметы;
• удалить имеющуюся растительность;
• очистить, в зимнее время, от снежного покрова.

Необходимо также побеспокоиться о подготовке подъездных путей для беспрепятственной доставки строительных материалов.

Производим анализ почвы

Фундамент свайного типа обеспечивает устойчивость зданий на участках с проблемными почвами:

• глинистыми;
• подтопляемыми;
• подвижными.

Он также эффективен в условиях наклонного рельефа и значительных колебаний высоты на стройплощадке. До того как начать закручивание винтовых свай, необходимо:

• исследовать характер почвы;
• определить глубину расположения подземных вод.

Необходимую информацию можно получить из справочной литературы. Имеются таблицы, в которых систематизированы параметры, характерные для каждого региона. Для получения более достоверной информации следует провести экспериментальное бурение, а также выполнить пробное завинчивание одной из свай. Таким методом определяется глубина расположения твердых пород. До начала бурильных мероприятий важно получить информацию о расположении подземных инженерных сетей.

На первом осуществляется расчёт фундамента, далее производится разметка поля

Выбираем тип спиральных опор и производим расчет

Спиральные опоры представляют собой металлическую трубу с расположенными по винтовой линии стальными лопастями.

Отличаются следующими особенностями:

• конструкцией винтовой части;
• длиной трубы;
• диаметром спирали;
• толщиной стенок опоры.

Применяются различные типы свай:

• с приваренной к трубе винтовой насадкой. Используются для возведения частных объектов;
• оснащенные литым наконечником. Востребованы для возведения массивных строений;
• с рабочим органом в виде двух спиральных лопастей увеличенной площади. Обеспечивают устойчивость построек;
• усиленной конструкции, изготовленные из материала увеличенной толщины. Применяются для ответственных строений.

Со строительной площадки убираются посторонние предметы и мусор

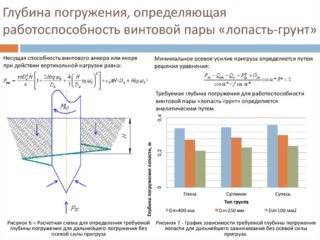

Длина спиральной опоры определяется необходимой глубиной погружения с учетом следующих моментов:

• состава грунта;
• уровня промерзания;
• сопротивления почвы;
• необходимой нагрузочной способности.

Длина различна в зависимости от климатических условий и составляет:

• для южных районов до одного метра;
• для северных областей 2–2,5 метра более.

Изделия отличаются размером рабочей части в зависимости от типа возводимых конструкций:

• диаметр рабочей части 45–80 мм обеспечивает устойчивость ограждений и легких сооружений;
• для возведения легких строений каркасного типа применяют изделия с размером лопасти порядка 90 мм;
• спиральные опоры с размером рабочего органа более 100 мм способны воспринимать нагрузки 3–3,5 т.

Определившись с конструкцией и выполнив необходимые расчеты, можно приступать к следующему этапу.

Выполняем разметку

При выполнении мероприятий по разметке площадки следует руководствоваться требованиями разработанного проекта или эскизом размещения опор.

Для выполнения работы необходимо подготовить:

• колышки, в качестве которых можно использовать деревянные планки или арматуру;
• строительный шнур, леску или обычную веревку.

Перед тем как закручивать винтовые сваи вручную, вы должны осмотреть участок. Иногда на нём создаются условия, которые препятствуют проведению работ

Процесс разметки предусматривает:

• натяжку шнура между вбитыми кольями;
• определение координат для завинчивания в точках пересечения шнуров.

Важно расположить опоры с равным интервалом. Точность размещения зависит от качественно выполненной разметки.

Наносим защитное покрытие

Защитная обработка поверхности позволяет:

• обеспечить защиту металла от разрушения в результате коррозионных процессов;
• повысить продолжительность эксплуатации фундамента.

В качестве антикоррозионного покрытия применяется:

• мастика на битумной основе. Используется для малоответственных построек хозяйственного или декоративного назначения;
• цинковое покрытие, наносимое гальваническим методом, а также путем холодного распыления. Обеспечивает эффективную и длительную защиту.

Возможны технические решения, предусматривающие нанесение битумного покрытия на оцинкованную поверхность, а также применение специальных покрытий пленочного типа.

Для того чтобы фундамент служил как можно дольше, следует защитить от коррозии часть конструкции, которая будет располагаться на границе воздуха и земли

Чем закручивать винтовые сваи

Завинчивание свай может осуществляться различными методами:

• ручным. Этот способ предусматривает погружение в грунт винтовых опор вручную с помощью самостоятельно изготовленных приспособлений или произведенных в промышленных условиях средств для механизации процесса;
• механизированным. Это промышленный метод, позволяющие ускорить закручивание винтовых свай при необходимости выполнения значительных объемов работ. Требует подготовки путей для подъезда специальной техники.

При выполнении небольших объемов работ по сооружению винтового фундамента экономически целесообразно использовать ручной способ погружения в почву. Для выполнения работ потребуется помощь двух-трех человек.

Закручивание винтовых свай – последовательность действий

Завинчивание свай в почву производится после определения координат их расположения.

Винтовые сваи устанавливаются без буровых приспособлений. На их нижней части имеются винтовые лопасти, которые и позволяют осуществлять установку в почву

Технология погружения спиральных опор в грунт предусматривает выполнение следующих операций:

1. Предварительное бурение каналов согласно разметке. Для этого удобно использовать садовый бур, размер рабочего органа которого должен быть меньше диаметра спиральной части винтовой сваи. При бурении полостей для опор выявляются каменистые включения, и проверяется структура грунта. Размер шурфа должен быть меньше длины погружаемой в почву винтовой опоры.
2. Погружение в грунт путем завинчивания. Опора размещается перпендикулярно к поверхности почвы с погружением нижней части в шурф. В отверстие, имеющееся в оголовке, вставляется лом. На его конец насаживается труба, что позволяет увеличить длину рычага и уменьшить прилагаемые усилия. Затем производится погружение с одновременным контролем вертикальности.
3. Выравнивание оголовков по общему уровню. После окончания мероприятий по закручиванию спиральных опор, размечают выступающие части с использованием нивелира. После разметки отрезают лишние участки трубы «болгаркой». Размер, на который укорачивают опоры, определяется техническими особенностями и размерами связующей конструкции будущего фундамента.
4. Бетонирование. С целью повышения прочностных характеристик и несущей способности винтовых опор, металлическая труба заполняется бетонным раствором. Бетонирование также защищает внутреннюю поверхность металлической трубы от разрушения в результате коррозии. Применяется цемент марки М200 и выше, а также просеянный песок.

При выполнении работы возникают ситуации, когда опора сместилась от вертикали. В этом случае ее необходимо извлечь и повторно завинтить.

Заключение

Зная, как закрутить винтовые сваи, можно построить надежное основание. Важно правильно подобрать сваи, проанализировать особенности грунта, произвести мероприятия с соблюдением технологических рекомендаций. Самостоятельное выполнение работ позволит уменьшить уровень расходов.

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Как закрутить винтовую сваю своими руками: расчет параметров и установка

Содержание статьи:

Правильный монтаж винтового фундамента дома означает соблюдение проектных параметров, выдерживание горизонтального уровня и вертикалей без отклонений. Самостоятельное закручивание свай выполняют с помощью специальных приспособлений, при этом соблюдают расстояния между опорами и не допускают изменения линейных размеров фундамента.

Анализ грунта

Перед завинчиванием свай нужно проанализировать грунт

Комплексное исследование включает бурение, отбор земли и подземных жидкостей, изучение процессов почвообразования на участке. Предварительное изучение почвы помогает установить ее особенности и рассчитать несущую способность свайного основания. В лаборатории анализируют пробы воды, чтобы установить степень агрессивности.

Отметка заглубления находится расчетом и способом вкручивания винтовых свай контрольной группы. Сведения о грунте влияют на конструкцию основания и определяют стоимость. На участке строительства выбирают точки для исследования, чтобы вкручивать сваи разной протяженности и сечения.

В результате изысканий определяют:

• мощность опорного слоя почвы;
• присутствие плывунов и каверн ниже отметки залегания сваи;
• разнообразие слоев и их высоту;
• способность грунтов к пучению;
• глубину промерзания;
• отметку стояния почвенной жидкости.

Анализируют структуру почвы, чтобы выбрать отметку установки после нахождения залегания несущего слоя. Геологическое исследование помогает найти перепады слоев и установить возможность закручивания сваи вручную. Работа своими силами экономит средства, которые нужно было бы отдать монтажникам.

Выбор и расчет параметров

Свайные стержни представляют собой опорные точки для размеренного переноса усилий от надземной части строения к стабильным слоям грунта. Размеры, конструкцию, материал и диаметр определяют после сбора нагрузок и проведения расчета.

Нахождение параметров при выборе стержней:

• расчет усилий от нагрузки дома и сравнение с несущей характеристикой грунта;
• нахождение сопротивления слоя на изгиб, кручение и продавливание;
• вычисление осадки свайного элемента с учетом допустимого диаметра ствола;
• нахождение расчетного отклонения стержня за счет сдвигающих усилий.

Разновидности свай

Расширенный проект свайного фундамента включает план с указанием, где и как закрутить винтовую сваю своими руками. Приводятся расстояния между опорами, вертикальные отметки и глубина заложения.

Экономии достигают за счет выбора оптимального вида материала для сваи и ростверка.

Элементы из дерева ставят для легких сооружений, например, сараев, бань, хозпостроек при этом армирование не выполняют. Для стержней из железобетона берут бетон не ниже В20.

Расчетом определяют вид свай: забивные, закручивающиеся или буроинъекционные.

Необходимые инструменты и приспособления

Приспособление для завинчивания свай

Перед работой необходимо иметь набор свай и оголовки из материала, предусмотренного проектом. Простейший оголовок надевают на верхушку стержня и фиксируют штырем в отверстиях. К нему приваривают скобы для рычагов, или воротило вставляют непосредственно в технологические прорези сваи. Требуется прилагать равномерно распределенную силу, чтобы наконечник не разрушился до того, как достигнет стабильного слоя земли.

Вкрутить элементы без привлечения специалистов можно двумя способами:

• вручную с применением длинных рычагов из металла;
• с использованием механических средств, которые работают от двигателя.

Для рычага берут 2 куска трубы из толстого металла (от 5 мм) длиной около 2 – 3 метров. В продаже есть сваекруты, представляющие собой механизированные устройства. В условиях частного строительства можно подсоединить бензобур или дрель с помощью привода.

Список необходимых инструментов:

• разметочные колышки;
• лопата, маркер по металлу, рулетка;
• строительный уровень, нивелир;
• лом, болгарка с кругами по металлу;
• сварочный агрегат.

Для монолитного заполнения понадобится песок и цемент, а также корыто для раствора. Сварные швы обрабатывают антикоррозийным средством.

Проведение разметки

Перед началом работ нужно сделать разметку

Закрутка свай по плану требует тщательной разметки на местности. Стойки ставят на нужном расстоянии, не превышающем 3 метра. Увеличение прогона ведет к провисанию обвязки ростверка. На участке размечают периметр, для проверки измеряют диагонали, размер которых должен совпадать.

Вначале размечают угловые элементы и закручивают по центру бруска. Если указаны крайние габариты ростверка, вычитают 0,5 ширины бруска с двух сторон. После установки первого стержня определяют положение второй опоры, ориентируясь на размеры фундамента и расстояния между центрами оголовков.

Дом ставится параллельно забору, дороге, красной линии улицы, поэтому от этой черты меряют одинаковое расстояние с первой опорой и ставят второй стержень. Роют приямок, вставляют столб, проверяют вертикаль и замеряют промежуток между осями. Ввинчивать начинают, если нет отклонений или выравнивают элемент до проектного и планового положения.

Место третьей опоры находят на пересечении двух линейных показателей расстояния, точность разметки проверяют сравнением катетов и гипотенузы образованного треугольника. Используют колышки, капроновые шнуры и рулетку. Работу проводят вдвоем. Допустимая погрешность горизонтальных измерений составляет 5-10 мм, а вертикальных — не больше 2°.

Порядок ввинчивания свай своими руками

Сваю углубляют до твердого грунта

Перед тем как закрутить сваи самому, очищают участок от строительного мусора и ненужных предметов. Размер приямка делают не больше 0,5 метра, хотя глубокая выемка облегчает завинчивание. Большое отверстие снижает несущую способность, т.к. стержень не вкручивают в почву, а устанавливают с последующей засыпкой.

Сваи обрабатывают антикоррозионным средством для предохранения от агрессивности почвенных жидкостей. Заводские изделия содержат защитное покрытие. Сложность работы увеличивается с погружением элемента, т.к. нужно прилагать равномерную силу и не отклонять стержень по вертикали. Один поворот на 360° углубляет его на 10 – 20 см (зависит от шага лопастей на стволе).

Установка одного элемента занимает около получаса времени. О достижении твердого грунта свидетельствует деформация хомутов в месте воздействия рычага. Ранняя деформация говорит о том, что свайный стержень застопорился (уткнулся в твердое наслоение или предмет). Такие элементы вынимают и смещают по линии расположения. Нельзя переставлять угловые стойки.

После установки стержни выравнивают по горизонтальной отметке, верх обрезают пилой или болгаркой.

Выкручивать и повторно ввинчивать сваю для подгонки ее до нужной высоты не рекомендуется.

Глубина погружения опор

Наконечник сваи опирается на стабильный тип почвы, исключение составляют висячие типы, которые передают давление на боковые стороны. Протяженность свайного элемента берется как расстояние от низа ростверка до основного слоя грунта. При этом расчетный показатель осадки не должен превышать предел допустимого уровня.

СНиП 24.13.330-2011 дает значения погружения для разных регионов:

• сейсмически опасные районы — заглубление винтовых столбов не меньше 4 метров;
• при опоре на влажный песчаный грунт — не меньше 8 метров, уменьшение глубины обосновывают геологическими исследованиями конкретной области;
• в остальных случаях высоту свай определяют расчетом.

Если стойка уперлась в твердое препятствие на глубине больше 1,5 метра, ее можно оставить в этом положении, а верхушку срезать по уровню. Крутят винтовой стержень до тех пор, пока он идет вглубь почвы, после остановки сваю считают правильно заглубленной.

Итоговая установка фундамента

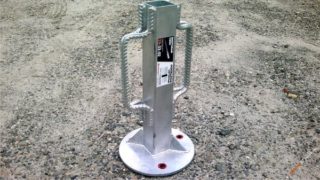

С помощью оголовка свая крепится к ростверку

Приямки, сделанные для установки, заполняют бетоном. Действие не повышает несущие характеристики опоры, но защищает от попадания воздуха и предупреждает коррозию. На следующем этапе приваривают оголовок или надевают с креплением болтами к хвосту опоры. Швы освобождают от окалины, красят или грунтуют. Конструктивные звенья служат для монтажа ростверка или обвязки монолитной плиты. В оголовках есть отверстия для крепления бруска или балки.

Типы оголовков:

• металлические пластины квадратной формы;
• отрезки швеллера, повернутые полками вниз длиной до 150 мм;
• V-образное звено в форме рогатки только для брусков.

Ростверк делают из дерева, металла, монолитного бетона или железобетонных ригелей. Деревянные прогоны ставят для щитовых и сборных строений. Металлические балки служат опорой для домов с деревянными, шлакобетонными, керамзитовыми стенами. Железобетонные монолитные и сборные применяют в тяжелых строениях с перекрытиями из плит и мощными кровельными фермами.

Как закрутить винтовые сваи своими руками: технология установки

• Монтаж фундамента
  • Выбор типа
  • Из блоков
  • Ленточный
  • Плитный
  • Свайный
  • Столбчатый
• Устройство
  • Армирование
  • Гидроизоляция
  • После установки
  • Ремонт
  • Смеси и материалы
  • Устройство
  • Устройство опалубки
  • Утепление
• Цоколь
  • Какой выбрать
  • Отделка
  • Устройство
• Сваи
  • Виды
  • Инструмент
  • Работы
  • Устройство
• Расчет

Поиск

Фундаменты от А до Я.

• Монтаж фундамента
  • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый


    Фундамент под металлообрабатывающий станок

    Устройство фундамента из блоков ФБС

    Заливка фундамента под дом

    Характеристики ленточного фундамента

• Устройство

Как закручивать винтовые сваи? Инструкция и технологии

Многие полагают, что установка винтовых свай довольно сложный процесс. Он требует особых знаний, а порой и специальной техники. Многие любители в области строительства считают, что справиться с подобными работами самостоятельно почти невозможно. Однако это не совсем так.

Перед началом процесса необходимо ознакомиться с технологией. Она предусматривает преодоление нескольких этапов. На первом осуществляется расчёт фундамента, далее производится разметка поля. Третьим шагом станет монтаж свай, а заключительным – обрезка столбов по одному уровню.

Подготовка перед монтажом

Если перед вами встал вопрос о том, как самому закрутить винтовую сваю, то для начала вы должны подготовиться к работам. Для этого со строительной площадки убираются посторонние предметы и мусор. Если монтаж вы планируете в зимнее время, то от снега избавляться нет необходимости. Это обусловлено тем, что погружение свай должно осуществляться в мягкий, а не глубоко промерзший грунт. Снег обычно убирается в день монтажа.

Если вы планируете использовать специальную установку для закручивания свай, то важно побеспокоиться о наличии подъезда. Для бетономешалки необходимо позаботиться о наличии розетки. Понадобится и техническая вода.

О глубине заложения винтовых свай

Перед началом работ необходимо определить глубину погружения сваи, при этом учитываются следующие факторы:

• состав почвы;
• расчетные параметры сопротивления грунта;
• глубина промерзания почвы;
• требования к несущей способности.

Основание на винтовых сваях используется обычно для легких конструкций. Поэтому при определении глубины заложения ключевым моментом является точка промерзания.

Минимальная глубина погружения опоры соответствует линии промерзания почвы. Соответствующий показатель можно взять в СНиП 23-01-99. Перед тем как закручивать винтовые сваи в южном регионе, например в Воронеже или Белгороде, вы должны подчеркнуть для себя, что в этих местностях глубина промерзания составляет 1000 мм. А вот в северных районах этот параметр превышает 2400 мм.

Возможные препятствия

Перед тем как закручивать винтовые сваи вручную, вы должны осмотреть участок. Иногда на нём создаются условия, которые препятствуют проведению работ. Это случается тогда, когда поблизости находятся деревья или в грунте имеется закопанный строительный мусор, а также включения из камней. Процесс может замедлиться, если рядом с точкой расположения опор находятся столбы или забор.

Сваи установить невозможно, если рядом находится постройка. Здания должны быть удалены на 30 см и больше. Если опоры предполагается вкручивать вблизи невыкорчеванного пня или крупных деревьев, то корни будут расходиться под землей, это следует учитывать. В процессе установки изделий может выясниться, что в глубине имеются камни. Если их диаметр до 5 см, то они не окажут никакого влияния. Крупные камни, попадающиеся на пути сваи, сделают ввинчивание невозможным.

Если диаметр элементов увеличивается до 10 см, то они могут препятствовать закручиванию и вызвать смещение острия, что станет причиной отклонения оси от вертикали. Если вы задались вопросом о том, как правильно закручивать винтовые сваи, то должны знать, что иногда изделия приходится вынимать обратно. В этом случае место установки следует раскопать лопатой, а после извлечь из почвы камни. Затем можно продолжать монтаж.

Вынутый грунт засыпается обратно в яму и уплотняется вокруг столба. Если в толще почвы есть бетонные плиты или блоки, крупные препятствия или строительный мусор, то установка винтовой сваи будет невозможна. Когда крупный камень оказался на пути конструкции на линии ниже промерзания грунта, опору можно оставить как есть. Камень, находящийся снизу, будет нести нагрузку и распределять ее по толще почвы.

Обязательный этап при установке свай – нанесение антикоррозионного покрытия

Среди частных строителей в последнее время возникает вопрос о том, как закручивать в ручную винтовые сваи. Этот процесс разделён на несколько этапов. Одним из них является нанесение антикоррозионного покрытия. Для того чтобы фундамент служил как можно дольше, следует защитить от коррозии часть конструкции, которая будет располагаться на границе воздуха и земли.

Подобная защита необходима, что не зависит от условий грунта. Не следует бояться того, что передние покрытия и остриё сваи будут стираться при ввинчивании. Эти части изделия будут находиться в грунте на внушительной глубине, где коррозия затруднена. При возведении простых и малоответственных сооружений по типу навесов и беседок можно использовать холодное цинкование или битумную мастику.

Если работать предстоит со слабоабразивным грунтом, то можно использовать комбинированное покрытие двойного действия. Это касается того случая, когда на территории торф или влажная пластичная глина. Защита будет состоять из слоя холодной оцинковки и битумной мастики, которая наносится поверх. Такое покрытие защищает фундамент в течение многих лет.

Если перед вами встал вопрос о том, как закрутить винтовые сваи своими руками, то важно осуществить геологические исследования. При наличии абразивного грунта на участке со включениями из песка и щебня, а также мелкими камнями поверх антикоррозионного покрытия необходимо нанести слой термоусаживаемой плёнки. Она будет обтягивать сваю и придаст изделию высокую прочность. Подобное антикоррозионное покрытие будет защищать опору от истирания.

Вкручивание свай

Винтовые сваи устанавливаются без буровых приспособлений. На их нижней части имеются винтовые лопасти, которые и позволяют осуществлять установку в почву. Недостатком этого метода выступает то, что закручивание может предполагать неточность установки, что отличает данную технологию от той, когда изделия закапываются или заливаются бетоном.

Установка свай вручную осуществляется в том случае, когда механизированный способ использовать невозможно, или механизированная установка для свай экономически нецелесообразна. Если монтаж производится в том месте, где нет подъезда для техники, то ручной способ является единственно верным. Он используется при возведении оснований для небольших зданий, которые располагаются на участках за городом. Это могут быть:

Когда используется ручной способ

Обычно к ручному способу установки свай прибегают при устройстве заборов на границе двух участков. Бывают и такие случаи, когда требуется установка опоры вблизи коттеджа, что обходится гораздо дешевле, чем при задействовании дополнительной техники. Перед тем как закручивать винтовые сваи, вы должны заручиться помощью нескольких человек.

Методика проведения работ

В отмеченную заранее точку необходимо монтировать изделие в вертикальном положении. В технологическое отверстие, которое имеется в опоре, вставляется стальной пруток или лом. После этого получившийся рычаг можно удлинить с помощью трубы. Ее длина должна составить 2500 мм и больше.

Если перед вами встала задача о том, как закручивать винтовые сваи, то вы должны знать, что один человек в процессе будет направлять ствол таким образом, чтобы он погружался строго в вертикальном положении. Два других человека, ухватившись за рычаг, будут продвигаться вокруг ствола, ввинчивая конструкцию. Скорость погружения опоры примерно равна 192 мм за один оборот. Если условия благоприятные, то на одну сваю будет потрачено от 5 до 15 минут. Скорость погружения будет зависеть от типа грунта.

Что делать при возникновении препятствия

Если ввинчиваемые лопасти достигли плотной почвы, а несколько человек не в состоянии провернуть сваю, то пытаться погрузить опору глубже не стоит. Это говорит о том, что изделие достигло грунта, который имеет высокую несущую способность. На такой почве основание будет очень надежным. В процессе у вас возникнет вопрос о том, на какую глубину закручивать винтовые сваи. Специалисты подчеркивают, что углубить опору необходимо ниже линии промерзания грунта в вашем регионе. Для более точной установки предварительно делаются лунки. После этого вписать сваю будет проще.

В заключение

Если вы собираетесь строить дом, то должны знать, как закручивать винтовые сваи. Они подойдут для легких построек, а также для заборов, беседок и бань. Одним из ключевых моментов при этом является глубина промерзания, которая в случае с песчаником выше, чем у глинистых почв. А вот если работать предстоит с торфяником, то глубина погружения должна быть такой, чтобы опора достигла твердой почвы.

идиом по The Free Dictionary

кошельков

Покупательная способность данной группы, такой как семья, компания, страна и т. Д. Их правительству придется научиться ужесточать кошельки, если они хотят продолжать получать деньги для финансовой помощи от МВФ. После того, как проблема моего отца стала известна приставанием к азартным играм, именно моя мама стала держать кошелек в руках.

затянуть (свой) пояс

Чтобы сократить, ограничить или ограничить свой бюджет; жить скромнее или идти на финансовые жертвы.A: «Я не знаю, что мы будем делать теперь, когда вы потеряли работу». B: «Не волнуйтесь, нам просто нужно на время затянуть пояса. Самостоятельная жизнь во время учебы в колледже научила меня, как затягивать пояс и обходиться не очень хорошо.

затянуть (что-то) на (что-то еще )

1. Чтобы плотно прикрепить что-то к чему-то другому. Последний этап сборки — затянуть эти четыре ножки на ножках стола. Он забыл закрепить новую антенну в верхней части машины, так что я не мог » t слушать радио по дороге домой.

2. Подтянуть какую-то часть чего-нибудь другого. Убедитесь, что вы затянули клапан на резервуаре, чтобы предотвратить утечку. Нам нужно будет подтянуть каждую гайку и винт на этой установке, иначе она может развалиться в середине гонки.

затянуть (что-то) на (что-то другое)

Чтобы плотно закрепить что-то на другом. Последний этап сборки — закрепить эти четыре ножки на ножках стола. Он забыл закрепить новую антенну на крыше машины, поэтому она выскочила, пока я ехал.

затянуть кошелек

Чтобы стать менее либеральным или более контролировать свои расходы; уменьшить доступность денег для расходных целей. После потери работы мне пришлось немного затянуть кошелек. Мы отстаем от графика с тех пор, как начальник решил ужесточить кошелек для нашего проекта.

подтянуть поводья

Чтобы начать делать что-то более осторожно или осторожно; чтобы восстановить или усилить контроль над кем-то или чем-то.Этот тезис, который вы планируете, теряет фокус. Думаю, тебе стоит немного подтянуть поводья. Желаю, чтобы эти родители затянули поводья своим детям, маленькие черти разрывают все на части!

затяните винт (ы) (на одном)

Чтобы оказать чрезмерное и принудительное давление, силу или угрозу насилия на один. Банк действительно начал закручивать мне гайки с тех пор, как я начал пропускать выплаты по ипотеке. Завтра я пришлю к нему одного из своих сильных людей, чтобы он закрутил гайку.Потом посмотрим, уверен ли маленький Джонни, что он не подпишет контракт.

затяните винты на (одном)

Чтобы оказать чрезмерное и принудительное давление, силу или угрозу насилия на одного. Банк действительно начал закручивать мне гайки с тех пор, как я начал пропускать выплаты по ипотеке. Завтра я пришлю к нему одного из моих сильных людей, чтобы он закрутил гайки. Потом посмотрим, уверен ли он, что не подпишет контракт.

затянуть

1.Чтобы стать плотнее. Я видел, как ее плечи напряглись, когда я предложил маме остаться с нами ненадолго. Этот клапан затягивается от ржавчины, накапливающейся за эти годы.

2. Чтобы что-то затянулось. В этом случае существительное или местоимение может использоваться между «затягивать» и «вверх». Убедитесь, что вы регулярно подтягиваете все на своем велосипеде — со временем все ослабнет. Я крепче сжимал сумочку, проходя по темному переулку.

3. Стать более строгими или ограничительными.В связи с атаками в аэропортах по всему миру ужесточились меры безопасности. Полиция, которая когда-то была довольно слабой в своей политике приема, за последние годы значительно ужесточилась.

4. Сделать что-то более строгим или ограничительным. В этом случае существительное или местоимение может использоваться между «затягивать» и «вверх». Поскольку истории о программах-вымогателях становятся все более распространенными, мы продолжаем совершенствовать наш программный пакет для кибербезопасности для бизнес-клиентов. Наша страна никогда не сможет полностью реализовать свой потенциал, пока мы не закроем границы против незаконной иммиграции.

5. Стать дисциплинированным, хорошо организованным и эффективным. В нашем отделе за последний год стало намного больше с тех пор, как к власти пришел новый босс. Всем в этой команде нужно напрячься, если мы хотим хоть как-то выйти в плей-офф в этом году!

6. Заставить кого-то или что-то стать дисциплинированным, хорошо организованным и эффективным. В этом случае существительное или местоимение может использоваться между «затягивать» и «вверх». Новый генеральный директор поставил перед собой задачу укрепить компанию и вернуть ей прибыль в течение этого финансового года.В команде много необработанных талантов и потенциала, но вам нужно их по-настоящему укрепить, если они собираются добиться стабильного успеха.

Словарь идиом Farlex. © 2015 Farlex, Inc, все права защищены.

затянуть пояс

Рис. , чтобы сэкономить деньги; использовать меньше чего-либо. (См. Также взять пояс в (ступеньку).) Вещи становятся все дороже и дороже. Похоже, нам всем придется затянуть пояса. Времена тяжелые, а цены высокие.Я могу затянуть пояс только на время.

затяните что-нибудь на (к) чему-то

, чтобы что-то было более плотно прикреплено к чему-то. Не могли бы вы затянуть эту гайку на болт? Я закрыл банку с рассолом крышкой.

подтяните что-нибудь вверх

, чтобы сделать что-то более плотное. Затяните ремень безопасности. Выглядит свободно. Сможешь затянуть все болты?

затянуть

1. Лит. [для чего-то], чтобы получше. Петли двери начали закручиваться, дверь тяжело открывалась и закрывалась.Его хватка за ручку усилилась, и он отказывался отпускать.

2. Рис. [для кого-то или группы] стать скупердяем. Правительство ужесточило меры, и наш бюджет был урезан. Мы чуть не вышли из бизнеса, когда не смогли получить кредит, потому что банк ужесточился.

3. Рис. [для кого-то или чего-то], чтобы стать более ограничительным. Босс ужесточает прием новых сотрудников. Есть больше правил, и люди, которые их соблюдают, ужесточаются.

Словарь американских идиом и фразовых глаголов Макгроу-Хилла. © 2002 McGraw-Hill Companies, Inc.

кошельков

Финансовые ресурсы или контроль над ними, как в Его мать не хочет отпускать кошельки, потому что он может сделать какие-то глупые инвестиции . Это выражение часто расширяется до , удерживая, или стягивая, или ослабляя кошелек, , как в . Пока папа держит кошелек, мы должны учитывать его пожелания или . Компания затягивает кошелек и не будет нанять много новых людей в этом году .Кошелек , на этом идиоме — это средство открывать и закрывать кошелек на шнурке. [Начало 1400-х годов]

затянуть пояса

Тратьте меньше, будьте более бережливыми, как в Бизнес был плохим, поэтому нам придется затянуть пояса . Этот метафорический термин намекает на то, что после похудения натягивает пояс из-за недостатка еды. [Первая половина 1900-х]

затяните винты

включите нагрев

Кроме того, поставьте нагреватель или винты или отожмите ; затяните винты на .Давление на кого-то, как в случае . Копы подвергли критике водителей, проявляющих признаки пьянства или . Они сказали, что закрутят на ней гайки, если она не признается . Все эти жаргонные термины относятся к формам физического принуждения или пыток. Первый датируется примерно 1930 годом, варианты с винтами из середины 1800-х годов и сжимают из конца 1700-х годов.

Словарь идиом American Heritage® Кристин Аммер. Авторское право © 2003, 1997 Траст Кристин Аммер 1992.Опубликовано Houghton Mifflin Harcourt Publishing Company. Все права защищены.

затяните ремень

ОБЩЕЕ Если вы натянете на ваш ремень , вы приложите усилия, чтобы потратить меньше денег. Ясно, что если вы тратите больше, чем ваш доход, вам нужно затянуть пояс. Недавно он объявил, что в следующем сезоне клубу придется затянуть пояса, заявив, что снизит заработную плату и продаст игроков. Примечание: также можно говорить о натяжке ремня . Вчерашнее голосование означает, что греки готовы согласиться на период затягивания поясов.Второй по величине банк страны объявил сегодня о серии увольнений и других мерах по затягиванию поясов, чтобы противостоять крупным убыткам.

затяните кошелек

или

затяните кошелек

Если вы натянете кошелек или затянете ваши кошелек , вы уменьшите сумму денег, которую можно потратить. Обещания на выборах должны быть отложены, пока правительство ужесточает кошелек.

закрутите винт на ком-то

или

затяните винт на ком-то

НЕФОРМАЛЬНО

ОБЩЕЕ Если кто-то поворачивает винт на вы или затягивает винт на вас , они что-то делают, чтобы победить вас или чтобы заставить вы делаете то, что они хотят.Вчера группа супермаркетов повернула винт против своего проблемного конкурента, продемонстрировав высокие показатели продаж и расширение своей сети. Атаки рассматриваются как попытка еще больше закрутить гайки для правительства. Примечание: вы также можете просто сказать, что кто-то закручивает винт или затягивает винт . Возможно, это последняя попытка выкрутить винтик и выжать из нас последнюю уступку. Примечание. В этих выражениях можно также использовать несколько винтов .Самый быстрый способ положить конец насилию — это наверняка закрутить гайки на лидере. Примечание: каждое действие, совершенное для поражения или давления на кого-либо, можно назвать поворотом винта или затяжкой винта . Каждый рейд повстанцев, каким бы незначительным он ни был, — это еще один поворот винта, усиливающий давление на президента. Оппозиционные партии рассматривают изменения как дальнейшее закручивание гаек. Примечание: это отсылка к методу пыток, называемому барашком. Большие пальцы руки заключенного зажали между двумя железными прутьями, которые затем затянули винтом.

Словарь идиом COBUILD Collins, 3-е изд. © HarperCollins Publishers 2012

затяните пояс

сократите расходы; живите более экономно.

затяните ( или оборотов) винт ( или винты)

окажите сильное давление на кого-либо. неформальный

Словарь идиом для партнеров Farlex © Farlex 2017

Затяните свой пояс

тратить меньше денег, есть меньше еды и т. Д., Потому что их мало: в военное время всем приходится затягивать пояса.♢ Придется затянуть пояса, если мы хотим сэкономить на летних каникулах в этом году. ПРОТИВОПОЛОЖЕНИЕ: потратите свои деньги вокруг / вокруг ▶ your затягивание пояса существительное : Продолжающееся затягивание пояса правительством помогло сократить государственный долг.

Словарь идиом партнеров Farlex © Farlex, 2017

Затянуть

v.

1. Чтобы сделать что-то более тугим или более тугим: я потянул за концы веревки, чтобы затянуть узел. Механик затянул болты храповым механизмом.Это упражнение подтянет мышцы живота. Затяните ремень, чтобы штаны не упали.

2. Чтобы стать туже или более туго: я знал, что у меня есть рыба, когда леска внезапно подтянулась. После пробежки я ходил по трассе, чтобы мышцы не напрягались. Я сжал руль, пока не переступил через кочку.

3. Чтобы сделать что-то более жесткое или безопасное: правительство пытается ужесточить налоговый кодекс. Страна ужесточила границы, чтобы предотвратить контрабанду наркотиков.

4. Чтобы стать более строгим или безопасным: безопасность авиакомпаний ужесточилась, и теперь весь багаж необходимо сканировать.

5. Чтобы сделать что-то более дисциплинированное: компания ужесточает свое руководство, стремясь сократить расточительные расходы. Автор скомпилировал рассказ, удалив не относящиеся к делу детали.

6. Чтобы стать более дисциплинированным: Команда подтянулась под руководством нового тренера.

Словарь фразовых глаголов American Heritage®.Авторские права © 2005 издательской компании Houghton Mifflin Harcourt. Опубликовано Houghton Mifflin Harcourt Publishing Company. Все права защищены.

затянуть пояс

Словарь американского сленга и разговорных выражений МакГроу-Хилла Авторское право © 2006 McGraw-Hill Companies, Inc. Все права защищены.

затянуть пояс

Начать проявлять бережливость и бережливость.

Словарь английского языка American Heritage®, пятое издание.Авторское право © 2016 Издательская компания Houghton Mifflin Harcourt. Опубликовано Houghton Mifflin Harcourt Publishing Company. Все права защищены.

затянуть пояс, к

Чтобы быть более бережливым; терпеливо переносить невзгоды. Здесь можно провести аналогию с затягиванием пояса после похудания из-за голода. London Observer за 1927 год описал «бродячую труппу, которая цитировала Корнеля, затягивая ремни».

Словарь клише Кристин Аммер Авторские права © 2013, Кристин Аммер

См. Также: .

Затяните винты — определение затяжки винтов в Free Dictionary

винт

слева направо: винт с полукруглой головкой, винт для дерева с плоской головкой и винт для дерева с полукруглой головкой

винт

(skro͞o) n . 1.

а. Цилиндрический стержень с одной или несколькими спиральными или продвигающимися спиральными резьбами, например ходовой или червячный винт.

б. Втулка или гнездо с резьбой, в которое вставляется этот стержень.

2. Металлический штифт с надрезанной резьбой и широкой шлицевой головкой, который можно использовать в качестве крепежного элемента путем поворота отвертки, в частности:

a. Винт для дерева с коническим и острым концом.

б. Цилиндрический крепежный винт с плоским концом.

3. Устройство спиральной формы, например штопор.

4. Пропеллер.

5. Скручивание или поворот, как винт.

6. Сленг

а. Тюремный охранник.

б. СИЗО под ключ.

7. Вульгарный сленг Акт или случай полового акта.

8. В основном британский сленг

a. Заработная плата; заработная плата.

б. Маленькая бумажная пачка, как табак.

с. Старая сломанная лошадь.

г. Скупой или лукавый торговец.

v. винт , винт , винт

v. тр.

1. Вбить или затянуть (винт).

2.

а. Для закрепления, затяжки или присоединения с помощью винта или аналогичного крепежа.

б. Для крепления (резьбовой или резьбовой фитинг или колпачок) путем закручивания на место.

с. Вращать (деталь) на резьбовой оси.

3. Искривлять (лицо).

4. Сленг

Обращаться (с кем-то) несправедливо; Эксплуатация или обман: вытащили меня из самой прибыльной территории продаж.

5. Вульгарный сленг Для полового акта.

v. внутр.

1. Чтобы повернуть или скрутить.

2.

а. Крепиться с помощью резьбы винта.

б. Уметь такое навесное оборудование.

3. Вульгарный сленг Для полового акта.

Фразовые глаголы: винт вокруг

1. Сленг Бесцельно или беспорядочно действовать или дурачиться и ничего не достичь.

2. Вульгарный сленг Беспорядочные половые связи.

винт

Сленг Обращаться (с кем-то) несправедливо.

облажался

1. Чтобы собрать или вызвать: набрался храбрости.

2. Сленг Напутать (предприятие).

3. Сленг Чтобы поранить или повредить: когда я поднимал эти коробки, мне действительно было плохо. Это решение испортило мою карьеру.

4. Сленг Вызвать (кого-то) эмоциональное или умственное расстройство: резкость отца действительно облажалась.

Идиома: «болтаться» Сленг

Для эксцентричного или психически ненормального поведения.
