Винтовые сваи расстояние между ними: На каком расстоянии устанавливать винтовые сваи друг от друга

Содержание

На каком расстоянии устанавливать винтовые сваи друг от друга

Общее количество свай рассчитывается с учётом шага между ними. Как его определить? Об этом мы расскажем в нашей статье.

Расчёт шага между винтовыми сваями

При расчёте специалисты обычно учитывают: фактическую массу застройки, включая коммуникационные системы, отделку и вес крупного оборудования (если такое планируется), нагрузки природного фактора (ветровые и снеговые), несущую способность грунта, технические свойства свай и коэффициент запаса.

Точный расчёт можно совершить только с учётов всех данных по вышеперечисленным параметрам. Чтобы воспользоваться ими, следует ознакомиться со СНиП и справочниками показателей грунта и ветровых нагрузок. Коэффициент запаса в основном не превышает 1,1 -1,25.

С учётом всех этих значений, расчёт производится следующим образом: вычисляем несущую способность свай (обычно она указана в технических характеристиках в магазине), которая является прямо пропорциональной к диаметру свай. Далее суммарная нагрузка делиться на несущую способность одной металлической опоры. В итоге получаем количество свай, которые равномерно распределяем по периметру застройки.

Другой способ расчётов включает в себя определение нагрузки на один погонный метр ростверка. Данная формула помогает вычислить, сколько опор потребуется для одного метра обвязки. Так, общая нагрузка делиться на длину несущих стен. Полученный результат следом делят на несущую способность свай. Обычно данную методику применяют только для крупных массивных застроек.

После вычислений, происходит расстановка свай по периметру плана фундамента. Специалисты выделяют четыре способа распределить нагрузку на опоры:

  • одиночное (для лёгких построек)

Опоры распределяют под вертикальными стойками, в угловых точках и обязательно под местом строительства несущих стен. Шаг от 1,2 – 3м.

  • ленточное (для массивных строений)

Сваи расставляют с коротким шагом 0,5-0, 8 м одну за другой (лентой) под всеми несущими стенами.

  • кустовое (в случае сложного дизайнерского решения, необычной формы)

Сваи точечно устанавливаются прямо под массивными опорами. В местах особой нагрузки шаг между ними небольшой и достаточно хаотичный.

  • сплошное («свайное поле», для крупных строений на слабом грунте или в холмистой местности).

Минимальное расстояние не регулируется и зависит от качества материала ростверка.

Самостоятельно или обратиться к профессионалам?

Найти статистические данные, СНиПы для фундамента из свай, данные по характеристике грунтов различных регионов легко. Однако так ли они будут верны именно в вашем месте застройки? Без испытаний грунта, точного расчёта нагрузки, фундамент вряд ли прослужит в течение долгого времени. Если у Вас есть профессиональные навыки или техника для монтажа винтовых свай, выполните работы сами, не прибегая ни к чьей помощи. Однако расчёт и покупку свай оставьте специалистам. Такое планирование действий позволит сэкономить на ремонтных работах или переделке фундамента в случае неудачного строительства. Проект будущего фундамента – не простое технологическое решение и должен быть выполнен профессионалами с учётом всех норм.

Расстояние между винтовыми сваями


Ростверк – это конструктивный элемент, служащий для равномерного распределения нагрузок от строения по всему фундаменту. Он может быть высоким и низким.


К высоким ростверкам относятся установленные на определенной высоте элементы. Как правило они выполняются из бруса, бревна, балок сортового проката (швеллер, двутавр, уголок). Низкий ростверк – это элемент, расположенный непосредственно на поверхности грунта или ниже. Наиболее часто его выполняют в виде железобетонной ленты. Подробную информацию о разных типах ростверков Вы найдете в разделе «Устройство ростверка».


Распространена точка зрения, что вне зависимости от типа объекта (дом, баня и т.д.) для того чтобы ростверк «не провисал», достаточно позаботиться о том, чтобы расстояние между сваями не превышало трех метров. «Провисание ростверка» связано с деформацией изгиба конструкции ростверка под собственным весом или в сочетании с приложенной нагрузкой. При этом несущая способность может обеспечиваться. Для любой конструкции есть требования по предельной величине такого изгиба. Для подобных конструкций она составляет не более 1/200 от пролета. К примеру, если шаг между сваями 3,0 м, то прогиб не должен превышать 15 мм.


Величина изгиба конструкции определяется жесткостью сечения, величиной пролета и приложенной нагрузкой. Эта характеристика – величина расчетная, учитывающая нагрузки от каждой стены и определяемая для каждого конкретного случая индивидуально. Только рассчитав их, Вы сможете подобрать оптимальный ростверк и определить длину пролета.


Чтобы рассчитать прогиб ростверка с минимальными отклонениями, рекомендуем воспользоваться онлайн-калькуляторами, представленными на специализированных ресурсах в сети. Обратите внимание, что для этого Вам потребуется информация не только о материале ростверка, но и о нагрузках от строения (подробнее «Расчет свайного фундамента»).


Существуют и некоторые общие правила, о которых не следует забывать при определении частоты расстановки винтовых свай:

  • Минимальное расстояние между сваями не может быть меньше двух диаметров лопастей или одного метра «в свету».
  • В местах пересечения стен и поворотов фундамента обязательно должны быть установлены винтовые сваи.


ГК «ГлавФундамент», реализуя идею об индивидуальном подходе к каждому объекту вне зависимости от уровня его сложности, всегда выполняет указанные расчеты, что позволяет гарантировать надежность, долговечность и экономичность всех зданий и сооружений, возводимых на наших фундаментах.

Как происходит укрепление фундамента с использованием винтовых свай

Дата публикации: 04.09.2020 09:13

Во многих случаях перед эксплуатацией зданий требуется укрепление их фундаментов. На сложном грунте для этой цели очень удобно использовать винтовые сваи. Каждая из них имеет вид полой стальной трубы, оснащённой спиральными лопастями для вкручивания в грунт. Благодаря особенностям конструкции винтовая свая легко проходит сквозь нестабильный грунт, надёжно фиксируясь в более твёрдом и устойчивом основании. Используя винтовые сваи, можно вести строительство даже в болотистой местности, а также укреплять уже построенные здания, не причиняя этим вреда окружающим постройкам. Сваю нельзя зафиксировать только в твёрдой скальной породе, что вносит некоторые ограничения в возможности использования такой технологии.

Последовательность работ при укреплении фундамента винтовыми сваями

Укрепление фундамента с использованием стальных винтовых свай происходит в несколько этапов. В самом начале специалисты тщательно изучают грунт на участке, определяя глубину вкручивания свай. Также на этом этапе выясняются причины ослабления фундамента здания. Следующие этапы работы:

  • Устранение причин разрушения фундамента. К примеру, если он пострадал от грунтовых вод, то выполняется дренаж, а стенки основания здания укрываются листами пенополистирола или обрабатываются битумом для защиты от влаги
  • На участок наносится разметка, определяются места вкручивания винтовых свай. Для обозначения мест вкручивания обычно используются деревянные колья. Диаметр свай, толщина металла и другие их характеристики определяются в зависимости от особенностей грунта на участке, типа строения и некоторых других факторов
  • Сваи вкручиваются на расстоянии 50 см от фундамента здания, расстояние между ними составляет около 2-3 метров. Для этой работы не требуется рытьё котлована и привлечение тяжёлой техники. Всю работу может выполнить небольшая бригада, состоящая из 4-5 человек

Может показаться, что для лучшего укрепления здания нужно уменьшить расстояние между вкручиваемыми сваями. На самом же деле это только увеличит расходы на укрепление, поскольку свай из-за этого придётся использовать больше.

Первыми вкручиваются угловые сваи, а уже после них те, которые находятся по периметру стен здания. Во время работы используется уровень — он необходим для того, чтобы сваи были вкручены ровно. В идеале вся спиральная лопасть после ввинчивания должна скрыться в толще земли. После проверки положения сваи лишние её элементы, находящиеся над землёй, отрезаются.

Для укрепления свай полости внутри них заливают бетоном, благодаря чему они становятся ещё более долговечными. Свайное поле обвязывают ростверком, устанавливают балки, таким образом формируя решётку. Далее с помощью домкратов постройка поднимается и устанавливается на подготовленную конструкцию. При этом старый фундамент частично разрушается.

Сколько времени нужно для укрепления фундамента?

Обычно вся работа не занимает больше 2-3 дней, хотя сроки выполнения заказа могут варьироваться в зависимости от размеров здания, особенностей грунта на участке, количества человек в бригаде и некоторых других факторов. Работы по укреплению могут проводиться в любое время года и при любой погоде. Результат — качественное укрепление здания, благодаря которому оно сможет простоять не менее сотни лет.

На каком расстоянии ставятся винтовые сваи

Свайно-винтовые фундаменты с каждым годом получают все большее распространение в строительстве, особенно в сфере возведения частных домов и коттеджей. Популярность данной технологии объясняется многочисленными достоинствами, которыми обладают установленные основания из опор.

Металлические столбы применяются сегодня для стройки самых разных объектов и строений. Они позволяют выстроить надежный дом или долговечную дачу, гараж, баню, навес, беседку, ограждения и многие другие сооружения. Желая использовать для стройки такие конструкции, многие собственники интересуются, на каком расстоянии ставятся винтовые сваи для обеспечения наилучших качеств фундаменту?

Шаг установки

Расстояние между отдельными опорными элементами – крайне важная характеристика. Определять удаленность труб друг от друга приходится в процессе разработки проектной документации, с учетом размера дома, используемых строительных материалов, параметров грунта и многих других факторов.

От выбранного шага свай напрямую зависят некоторые особенности основания и здания в целом. Чем ближе их расположить по отношению друг к другу, тем большей несущей способностью будет отличаться фундамент, тем большую нагрузку он сможет выдерживать, потому на нем можно будет построить крупный объект из тяжелых материалов.

Однако близкое размещение труб приводит к необходимости использовать много отдельных опор, из-за чего увеличивается стоимость, сроки и сложность обустройства фундамента в целом.

При расчетах за максимально возможное расстояние между трубами берут величину в 2 м. Если расположить опорные элементы дальше, то из-за этого может сильно пострадать прочность основания и даже качественный ростверк из прочного металлического швеллера в такой ситуации уже не поможет.

Удаленность зависит и от типа монтируемого фундамента. При монтаже свайной ленты, располагаемой под капитальными конструкциями сооружения, располагать элементы следует не ближе 50 и не дальше 200 см. При формировании свайного куста, характеристики определяют индивидуально, в соответствии с нагрузкой и толщиной опор. А если нужно устроить свайное поле, то обычно трубы размещают на удалении 1-2 метров.

Для расчета подходящего удаления, специалисты учитывают следующие факторы:

  • диаметр столбов;
  • свойства грунта;
  • выбранную конструкцию основания;
  • характеристики объекта.

Правила обустройства

Желая построить качественный дом или другое сооружение, собственнику следует обратиться за помощью к профессионалам. Специалисты должны будут выехать на его участок и выполнить инженерные изыскания – собрать информацию о грунте, особенностях рельефа и другие данные, необходимые для расчетов. На основе полученных данных разрабатывается проект, где определяется число монтируемых столбов, их расположение и расстояние между ними.

Имея проект, собственник может приступать к монтажу. Закрутить трубы в землю можно вручную, с использованием лома и пары рычагов, либо с применением механизированных средств. Первый вариант пользуется большей популярностью, так как позволяет произвести установку достаточно быстро и с минимальными финансовыми затратами. Спецсредства обычно применяют в случаях, когда следует в ограниченные сроки установить много опор большого диаметра.

Работы нужно начинать с разметки и подготовки лунок для установки опор. Под каждую сваю в земле делают небольшое углубление, не глубже 15-20 см. В эту ямку опускается столб и завинчивается до расчетной глубины. Процесс монтажа следует контролировать с помощью нивелира, чтобы опоры были размещены максимально вертикально. Отклонение в 2 градуса и больше может сильно нарушить несущую способность основания.

Смонтированные трубы остается обрезать до одной высоты и забетонировать. Заливка в полости раствора позволяет исключить вероятность возникновения коррозии и продлить срок службы металлических конструкций.

К вершинам столбов приваривают металлические оголовки и укладывают на них ростверк из швеллера или бруса. Обвязка обеспечит максимально равномерное распределение веса здания и сопутствующих нагрузок по всем частям основания.

Монтаж винтовых свай в Перми. Сделаем свайный фундамент от производителя

Заказывайте фундамент на винтовых сваях

Выбор подходящего типа фундамента — очень непростой процесс. Ведь необходимо принять во внимание целый ряд факторов, влияющих на итоговое решение. Компания «Уралтай» предлагает отличную альтернативу традиционным заливным ленточным фундаментам. Мы быстро и качественно готовы выполнить монтаж винтовых свай. При этом цена таких работ будет весьма демократичной.

Характеристики и особенности

Что собой представляет фундамент на винтовых сваях? Фактически это свайное поле, в котором основные конструктивные элементы закручены по всему периметру здания. Расстояние между ними должно быть таким, чтобы на сваи опирались внешние и внутренние углы, а также все несущие стены. Чаще всего, шаг составляет 1,2-1,5 метра.

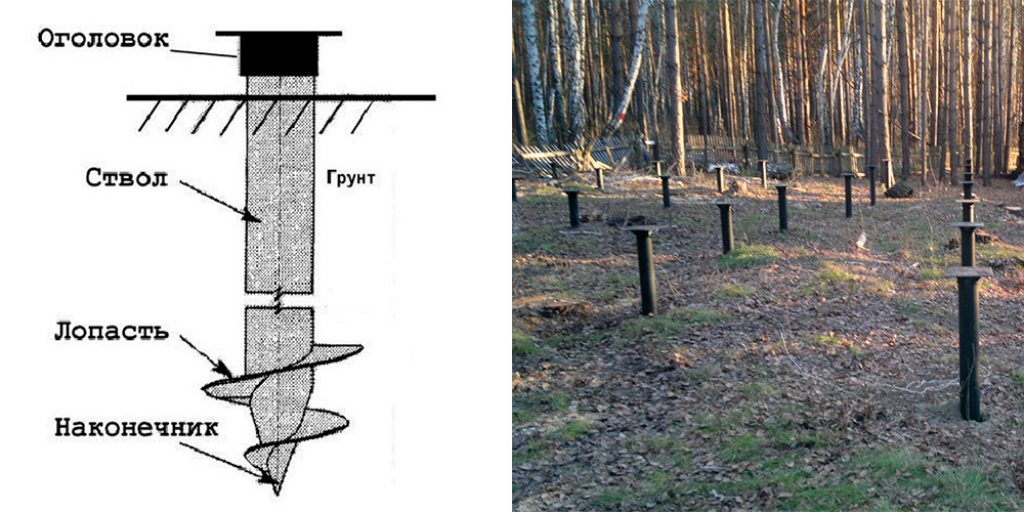

Сами винтовые сваи представляют собой достаточно простую конструкцию. Её основу составляет металлическая труба. Выпускают сваи разного диаметра. Это позволяет подобрать оптимальный вариант с учётом почвы и будущего дома. На конце трубы расположен острый наконечник с лопастью. Её конфигурация зависит от направления применения свай.

Чтобы фундамент на винтовых сваях был по-настоящему долговечен, сваи снабжают защитным покрытием. Существует несколько вариантов защиты от коррозии. Неизменной популярностью пользуется цинковое покрытие. Также конструкция может быть загрунтована в несколько слоёв и окрашена полимерной или эпоксидной эмалью.

Устанавливают эти изделия при помощи дизельных установок или вручную, специальным рычагом. Важным плюсом является отсутствие необходимости предварительно бурить скважины. Благодаря особой конструкции свая буквально «ввинчивается» в грунт, как самонарезной винт. После установки опора заполняется пескобетоном или другими материалами для недопущения окисления металла.

Основные преимущества

Сегодня всё чаще застройщики выбирают данный тип фундамента для возведения домов. Среди причин такой популярности:

• низкая стоимость;

• относительно несложный и быстрый монтаж;

• возможность использовать на участках со значительным уклоном.

При этом такая конструкция очень надёжна и прослужит долго, особенно если установка винтовых свай выполнялась профессионалами. Весь комплекс услуг в данном направлении вам может предложить компания «Уралтай». Обращайтесь, сотрудничество с нами будет удачным.

Те, кто заказывают у нас монтаж винтовых свай, по достоинству оценивают преимущества такого типа фундамента. Одно из главных — экономия времени. Обеспечивается она отсутствием усадки. Сразу же после окончания работ по обустройству фундамента можно переходить к строительству.

Ещё один важный плюс — возможность проводить монтаж в любых климатических условиях и круглогодично. При этом подходит любой грунт, в том числе болота и плывуны. Проводимая нами установка винтовых свай не вредит окружающей среде, не приводит к замусориванию участка. Такие особенности привлекают тех, кто планирует строительство собственного дома и рассматривает разные варианты фундаментов.

Привлекательные условия сотрудничества предлагает наша компания «Уралтай». У нас вы можете заказать возведение свайно-винтового фундамента. Мы гарантируем соблюдение технологии и высокое качество всех проведённых работ.

Расстояние между сваями винтового и буронабивного фундамента

Несущая способность и долговечность любого фундамента зависит от правильности расчетов. В случае со свайным основанием необходимо определить глубину установки опор, их количество и расстояние между сваями. Сделать это самостоятельно достаточно сложно – нужны геологические изыскания, умение работать с нормативными документами, опыт и знания. Но при строительстве легких деревянных или каркасных домов, террас, беседок, заборов допускается применять упрощенную схему расчета.

Существуют специальные программы для расчета и конструирования свайных фундаментовИсточник konspekta.net

Какие параметры нужны для расчета

Для того, чтобы определить расстояние между сваями в винтовом фундаменте, нужно знать их несущую способность и количество. Вид сваи, её диаметр и прочие характеристики подбираются по типу грунта и его сопротивлению нагрузкам, необходимой глубине погружения, общей нагрузке на основание.

Особенности грунта

При составлении проекта на месте будущего строительства проводятся геологические работы, направленные на изучение грунта. Для легких построек их можно провести самостоятельно, пробурив 2-3 скважины или вырыв шурфы глубиной не менее 2 метров или до достижения плотных, неподвижных и не промерзающих слоев. Это необходимо, чтобы узнать глубину установки опор.

На срезе шурфа видны все слои грунта. Основной его тип на исследуемом участке нужно знать для определения его сопротивления нагрузкам. Это нормативная величина, которая берется из СНиП.

Таблица расчетного сопротивления грунтовИсточник прорабофф.рф

Расстояние между винтовыми сваями зависит от их сечения и несущей способности, указываемой в паспорте изделия. Но сама по себе эта величина мало информативна, так как может меняться от особенностей грунта.



Общая нагрузка на фундамент

Самый долгий и муторный этап расчетов – определение нагрузки на основание. Она складывается из огромного множества величин, основной из которых является общий вес здания. Он в свою очередь «собирается» из веса всех входящих в него конструкций: ростверка, стен, перегородок, перекрытий, кровли, оконных и дверных блоков, отделочных материалов и т.д. У каждого материала есть свой удельный вес, указанный в СНиП, и чтобы узнать массу конструкции, его нужно умножить на её площадь (или объем).

Кроме самого здания на основание давит вес лежащего на крыше снега. Толщина снегового покрова зависит от региона, материала кровли и наклона крыши. Снеговая нагрузка также вычисляется по его удельному весу и площади кровли. Из строительных норм и правил берется также и ветровая нагрузка.

Карта для определения снеговой нагрузкиИсточник dpva.ru

Вычисляя максимальное или минимальное расстояние между сваями, нельзя забывать и об эксплуатационной нагрузке – от находящихся в здании людей, мебели, оборудования и другого имущества.

Понятно, что получить точные значения нагрузок на этапе расчетов невозможно, поэтому к полученному результату добавляют ещё 10, а то и 20 % для компенсации возможной «неучтенки».

Сами сваи тоже обладают немалым весом, который необходимо учитывать.

На заметку! Печи и камины должны устанавливаться на свой, автономный от основного, фундамент, поэтому их вес в расчет не берется.

Количество опор

На расстояние между сваями в ростверке влияет протяженность фундамента и их количество. Алгоритм вычисления числа свай прост:

  • площадь сечения опоры умножают на сопротивление грунта, чтобы определить допустимую нагрузку;
  • общую нагрузку делят на эту величину.

Для справки! Сечение винтовой сваи определяют по размеру лопастей.

Диаметр лопастей для разных видов свайИсточник cana-da.ru

Например, площадь сечения винтовой сваи ВС-159 равна 1590 см2. При установке в твердый глинистый грунт средней плотности, сопротивление которого составляет 3 кг/см2 (см. таблицу выше), допустимая нагрузка будет равна:

1590 х 3 = 4770 кг или 4,77 т

Полученное значение необходимо уменьшить, используя коэффициент надежности 1,2-1,4:

4,77 : 1,2 = 3,98

Допустим, вес дома равен 350 т, тогда количество свай, необходимых для такой нагрузки:

350 : 3,98 = 88 шт.

Расчет расстояния

Получив все исходные данные, можно легко вычислить расстояние между сваями фундамента. Для этого нужен план дома с обозначением всех несущих стен, по которому определяется общая длина (периметр) опорных линий. Пусть она равна 100 п.м. Разделив её на количество опор, получим искомую величину:

100 : 88 = 1,14 м

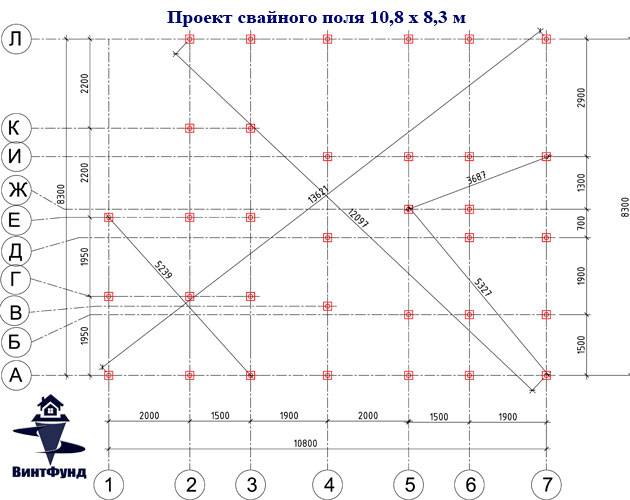

План расстановки свайИсточник izhevsk.ru

Фундамент на железобетонных сваях для частного дома: разновидности и этапы монтажа

Этот расчет достаточно верен, если нагрузка на основание распределяется равномерно. Но его необходимо скорректировать, сначала «расставив» сваи на плане в каждый угол дома и в места пересечения несущих стен. А оставшиеся равномерно распределив между ними. Также стоит учесть длину элементов ростверка, так как их стык обязательно должен приходиться на оголовок опоры. Исключение делают для монолитного бетонного ростверка, заливаемого в опалубку, бруса или бревна, которые несложно подрезать по длине.

Пример расчета свайного фундамента подробно показан в этом видео:

Упрощенный расчет

Как вы смогли убедиться, методика расчета шага винтовых свай достаточно сложна для не специалиста. Планируя строительство капитального большого дома из тяжелых материалов, лучше не браться за самостоятельные вычисления, а обратиться в проектную организацию. Иначе вероятность ошибки в расчетах и её серьезных последствий очень высока.

Но для каркасного дома, бани или террасы можно применить упрощенный вариант определения нужных параметров свайного фундамента, используя рекомендации по минимальному и максимальному расстоянию между опорами.

Минимальное расстояние между буронабивными или винтовыми сваями должно быть вдвое больше их сечения, если измерять его от краев опор. Или втрое больше, если брать размер по осям.

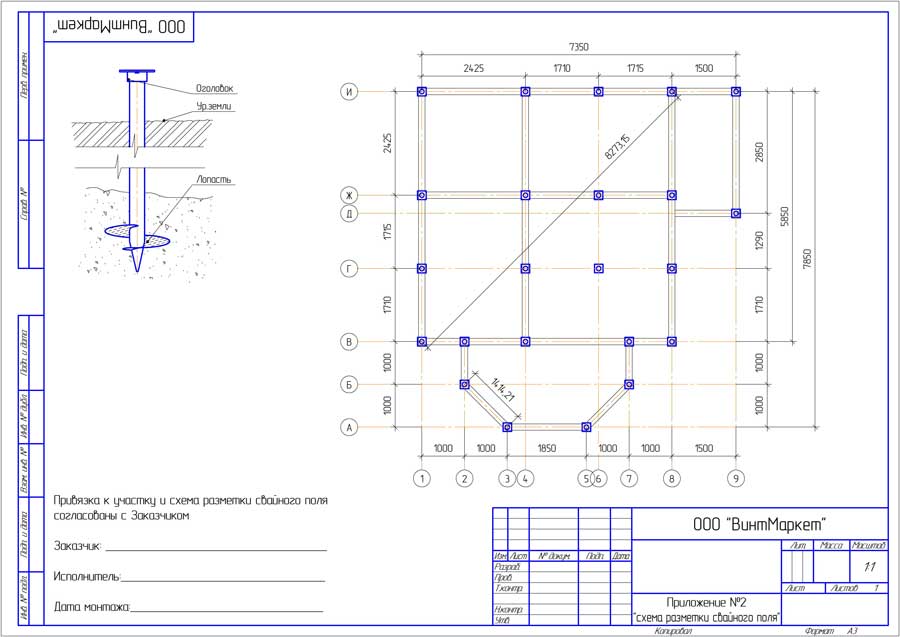

Схема расстановки свай с минимальным шагомИсточник grassia.ru

4 способа расчетов свайного фундамента: как рассчитать сваи, столбы, ростверк – на онлайн калькуляторе и вручную

Максимальный же шаг определяется допустимой нагрузкой на каждую опору. В большинстве случаев она составляет 3 – 3,5 метра, но здесь нужно учитывать ещё и несущую способность ростверка, который при слишком большом пролете может провиснуть или даже разрушиться.

В реальности при строительстве каркасных и деревянных зданий стараются не выходить за пределы 3 метров при установке свай по наружному периметру. А под внутренние несущие стены шаг свай уменьшают примерно на треть.

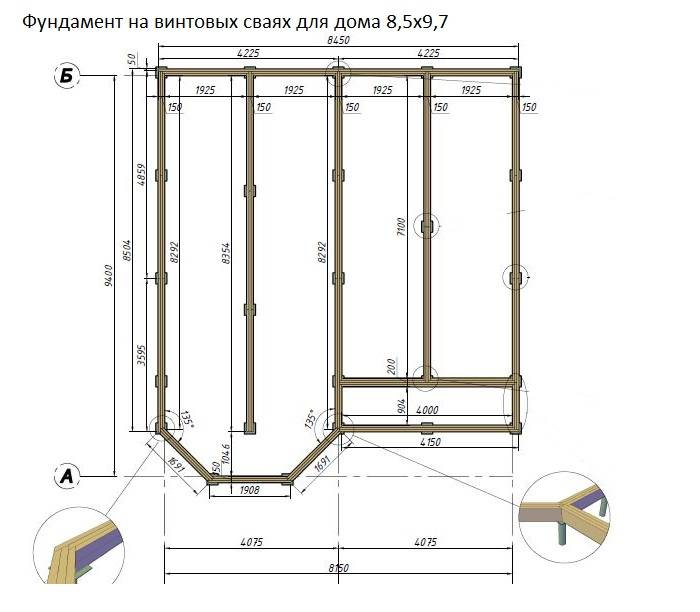

Свайное основание для деревянного домаИсточник diabaz-angarsk.ru

Чтобы быть уверенными в надежности фундамента, но при этом не расходовать средства зря, рекомендуется выбирать среднее оптимальное значение между крайними величинами. Например, минимальный шаг для винтовых свай с диаметром лопастей 30 см составляет 90 см, а максимальный 300 см. Среднее значение – примерно 2 метра. Его можно подкорректировать под свои условия, учитывая длину элементов ростверка, расстояние между лагами пола, расположение перегородок и т.п.

Забор на сваях

Казалось бы, такие легкие сооружения, как беседки, террасы и заборы, не нуждаются в частой установке опор. Но это не так, на них воздействует большая ветровая нагрузка. Поэтому при возведении ограждений также необходимо учитывать максимальное расстояние между сваями и не превышать его. Оно зависит от парусности объекта.

Забор из металлического штакетника на сваяхИсточник artel-zabor.ru

  • Для сетки-рабицы или другого продуваемого ограждения – 3,5 м.
  • Для деревянного штакетника и профнастила – 3 м.
  • Для сплошного деревянного забора – 2,5 м.

Как установить винтовые сваи – пошаговые инструкции для бригады и одного строителя

Коротко о главном

Расчет всех параметров фундамента должен быть максимально точным и грамотным, от него зависит долговечность и надежность здания. Правильно выполнить его сможет только специалист, занимающийся проектированием, так как для этого нужны самые разные данные, начиная от состава грунта и заканчивая нагрузкой на него. Свайный фундамент – не исключение, особенно если речь идет о том, с каким шагом устанавливать опоры под кирпичный или каменный дом. Немного проще определить расстояние между винтовыми сваями для террасы или каркасного строения: они обладают сравнительно небольшим весом, поэтому к ним можно применить любой удобный шаг в пределах 1,5-3 метра.

технология, расчет фундамента, устройство, расстояние между, шаг в ленточном

Фундамент с буронабивными сваями на сегодняшний день начинает набирать популярность при возведении различного рода конструкций. Представляет он собой разновидность конструкции, для выполнения которой необходимо использовать много опор. Чаще всего могут задействовать металлические, деревянные или бетонные опоры, которые погружены вертикально в почву. Применяют такой фундамент в том случае, когда собираются возводить частный дом или торговый цент, высотные здания.

Какова цена винтовых оцинкованных свай, указано в данной статье.

Устройство

Установка свай происходит на уровне, который ниже уровня промерзания грунта. Применять такой фундамент целесообразно для рельефной местности, а также на территории, где присутствуют наклоны. Вес работы начинаются с обустройства свай, причем делать это можно на грунте любого вида.

На фото – устройство буронабивных свай с ростверком

Все выполняемые работы абсолютно не влияют на постройки, которые расположены вблизи. При использовании такого основания можно выполнить постройку дома близко с водоемом, чего нельзя делать, когда в ходе строительства используется другой тип фундамента.

Какова несущая способность винтовых свай, можно узнать из статьи.

Буронабивные сваи с ростверком могут выдержать нагрузку от любой постройки, а это относится к бревенчатым, каркасным и кирпичным сооружениям. Монтаж рассматриваемых элементов должен вестись с шагом в 100 мм. При уменьшении этого расстояния произойдет деформирование опоры в ходе использования.

Но имеются исключения из правил, особенно, когда процесс возведения такого фундамента ведется на скальной почве. В таком случае наименьший шаг не должен быть меньше 30 см. Для расчета расстояния между опорными элементами стоит применять информацию, которая содержит несущую восприимчивость опор различных габаритов.

На основании этого стоит отметить, что когда монтаж буронабивных свай происходит для строительства дома, вес которого равен 50 т, то необходимо применять около 50 опор. Однако следите, чтобы размер последних составлял 15 см. В роли альтернативного варианта можно использовать 17 свай, размер каждой из которых достигает 25 см.

Каков диаметр винтовых свай, указано в данной статье.

Минимально допускаемое расстояние между опорными элементами в ленточном фундаментами равен 2 м. Если вы будете выполнять обустройство монолитного фундамента с ростверком, то нужно использовать сваи 30 см. В этом случае несущая восприимчивость одного опорного элемента будет достигать 1600-1700 кг. Для возведения всего дома вам нужно закупить 70 свай.

На видео – буронабивные сваи с ростверком, технология:

Расчетные мероприятия

Для вычисления несущей способности для фундамента с буронабивными сваями необходимо руководствоваться сопротивлением материала основания и сопротивлением почвы основания, принимая во внимание меньшее из имеющихся значений.

Каковы плюсы и минусы винтовых свай, указано в данной статье.

Если буронабивная свая будет погружена в грунт на глубину 1,5-3 м, то определить несущую способность можно будет по следующей формуле:

P=0,7 x Rh x F x u 0,8 x fih x li.

В этой формуле Rh –это нормативное сопротивление почвы, F – площадь опирания, u – периметр опорных элементов, fih – нормативное сопротивление почвы, которое формируется сбоку ствола сваи, li – толщина несущего слоя почвы, который контактирует с боковой поверхностью опорного элемента.

Теперь стоит рассчитать расстояние, имеющееся между висячими буронабивными короткими элементами под дома, где имеет место вертикальная нагрузка, приложенная к центру. Она будет составлять Np = 5,5 т/погонный метр.

Характеристика почвы представлены по данным инженерно-геологических исследований. Имеются суглинки, залегающие с поверхности земли до глубины 3 м. Глубина располагания грунтовых вод составляет 9,2 м.

На видео -расчет буронабивных свай с ростверком:

Технология

Произвести расчет и выполнить обустройство фундамента с буронабивными сваями несложно своими руками. В этом случае необходимо запастись следующим инвентарем:

  • садовый бур, благодаря которому можно будет просверлить в почве цилиндрические ямы;
  • лопаты для работы с грунтом и для замешивания бетона;
  • необходимые инструменты для разметки;
  • УШМ для порезки арматуры, крючок для ее обвязки, инструменты для гибки;
  • строительный вибратор.

Когда вы будете создавать буронабивной фундамент с ростверком, то нужно позаботиться об инструментах для укладки и снятия опалубки.

Речной песок фильтруется или нет, можно узнать из данной статьи.

Как применяется карьерный песок, указано здесь.

Песок строительный гост 8736 93, выглядит так: https://resforbuild.ru/sypuchie-materialy/pesok/stroitelnyj/dlya-stroitelnyx-rabot-gost-8736-93.html

Все строительные мероприятия выполняют согласно такой последовательности:

  1. Очистить территорию от мусора, высокой растительности.
  2. Произвести размету. Здесь необходимо принимать во внимание количество и расположение опорных элементов, при этом расстояние между ними не должно быть больше 3 м. При постройке каменного дома на слишком подвижной почве необходимо уменьшить это значение до 2 м. Необходимо обеспечить такое расстояние между опорами, чтобы ростверк не смог прогнуться.
  3. Сделать яму. Вырыть ее можно своими руками, используя для этого лопаты. Также можно задействовать садовый бур.
  4. В яму поместить опалубку. Для ее выполнения стоит задействовать асбестовые, пластиковые трубы, рулонный гидроизоляционный материал.Если применять мягкий непрочный материал, то нужно будет позаботиться про укрепление надземной части. Для этого вам понадобиться арматурная сетка по ГОСТУ или деревянный кожут.
  5. Выполнить монтаж арматурной сетки. Для изготовления вертикальных прутков необходимо задействовать ребристую арматуру, а для поперечины можно использовать изделие гладкое. Хорошенько затянуть нижние окончания, а верхние при планировании и ростверка вывести выше уровня свай. Число и размеры прутков можно определить в зависимости от нагрузки.
  6. Выполнить заливку бетона. Приготовит раствор можно собственными усилиями. Тогда отдельные опорные элементы необходимо заливать в разные дни, нет надобности вести установки сразу всех свай. Тогда ручной труд не станет слишком обременительным. Можно заказать уже готовый бетон. Но в первом и во втором варианте прочность его должна соответствовать нагрузке.
  7. Когда раствор затвердел, можно выполнять создание ростверка. Как правило, он делается монолитным бетонным, в результате чего приобретает необходимую жесткость и надежность.

Узнать о том, как выглядит карьерный песок, можно узнать из статьи.

На видео – устройство ростверка на буронабивных сваях:

Буронабивное основание необходимо защитить от влияния влаги. Когда сваи выполнены в трубах или опалубке из рубероида, то делать вертикальную гидроизоляцию не имеет смысла. Здесь будет достаточно всего лишь произвести обработку верхушек опор. Для обеспечения более эффективной работы ростверка необходимо возвышать его над грунтом таким образом, чтобы между нижней гранью обвязки и почвой был промежуток, который бы превышал сезонное движение почвы. Если соблюсти эти условия, то можно исключить вертикальные нагрузки на разрыв.

Каков вес щебня фракции 40 70 в 1м3, указано в данной статье.

При монтаже ленты в почву, в зимнее время пучинистый грунт начнет пытаться подыматься, в результате чего может оторвать сваи от ростверка. Кроме этого, возвышенная лента меньше всего поддается влиянию влаги. Она будет защищена от воды, благодаря чему сможет противостоять заморозкам и не заплесневеть.

Как правило, это актуально для случая, когда вместо классического бетонного ростверка задействуется обвязка из металла или дерева. А вот выполнить крепким и надежным соединение буронабивного фундамента с такой обвязкой достаточно сложно.

Особенности использования

Буронабивное основание может похвастаться следующими положительными характеристиками:

  • цена во много раз ниже, чем у аналогичных ленточного или плитного фундамента;
  • незначительные подготовительные и земляные работы;
  • удается создать опору для дома на глубоко залегающие плотные слои почвы;
  • применять такой фундамент разрешено на затопляемой местности.

В частном строительстве такой вариант фундамента целесообразно применять для легких зданий. Это могут быть деревянные постройки или дома на местности со сложной геологий, когда основание нужно опирать на глубоко залегающие слои.

Как правило, задействуют сваи из металла или бетона. Так как сегодня большим спросом пользуются именно бетонные элементы, то необходимо отметить способы их установки:

  • забивкой;
  • вибрационным погружением;
  • вдавливанием;
  • инъекцией;
  • заливкой.

На видео – буронабивные сваи с ростверком:

Если вы делаете все работы своими руками, то подойдет только последний вариант. Что касается всех остальных, то здесь нужно применять тяжелую или крупногабаритную технику, а это уже требует дополнительных финансовых затрат.

Буронабивной фундамент – это очень необходимый тип основания, когда дом возводится на неровной местности. Благодаря тому, что сваи забивают на достаточную глубину, удается добиться надежности и жесткости возводимой конструкции. Приступать к работам необходимо только после того, как смогли произвести все расчеты и выбрать местность для строительства.

Международный журнал научных и технологических исследований

ДОБРО ПОЖАЛОВАТЬ В IJSTR (ISSN 2277-8616)  —

International Journal of Scientific & Technology Research — это международный журнал с открытым доступом, посвященный различным областям науки, техники и технологий, в котором особое внимание уделяется новым исследованиям, разработкам и их применению.

Приветствуются статьи, сообщающие об оригинальных исследованиях или расширенных версиях уже опубликованных статей для конференций/журналов. Статьи для публикации отбираются на основе рецензирования, чтобы гарантировать оригинальность, актуальность и удобочитаемость.

IJSTR обеспечивает широкую политику индексации, чтобы сделать опубликованные статьи заметными для научного сообщества.

IJSTR является частью экологически чистого сообщества и предпочитает режим электронной публикации как онлайновый «ЗЕЛЕНЫЙ журнал».



Приглашаем вас представить высококачественные статьи для рецензирования и возможной публикации во всех областях техники, науки и техники.Все авторы должны согласовать содержание рукописи и ее представление для публикации в этом журнале, прежде чем она будет передана нам. Рукописи должны быть представлены через онлайн-подачу

IJSTR приветствует ученых, которые заинтересованы в работе в качестве добровольных рецензентов. Рецензенты должны проявить интерес, отправив нам свои полные биографические данные. Рецензенты определяют качество материалов.Поскольку ожидается, что они будут экспертами в своих областях, они должны прокомментировать значимость рецензируемой рукописи и то, способствует ли исследование знаниям и продвижению как теории, так и практики в этой области. Заинтересованным рецензентам предлагается отправить свое резюме и краткое изложение конкретных знаний и интересов по адресу [email protected]

.

IJSTR публикует статьи, посвященные исследованиям, разработкам и применению в области техники, науки и технологий.Все рукописи предварительно рецензируются редакционной комиссией. Вклады должны быть оригинальными, ранее или одновременно не публиковавшимися в других местах, и подвергаться критическому анализу перед публикацией. Статьи, которые должны быть написаны на английском языке, должны иметь правильную грамматику и правильную терминологию.

IJSTR — международный рецензируемый электронный онлайн-журнал, публикуемый ежемесячно. Цель и сфера деятельности журнала — предоставить академическую среду и важную ссылку для продвижения и распространения результатов исследований, которые поддерживают обучение, преподавание и исследования на высоком уровне в области инженерии, науки и технологий.Приветствуются оригинальные теоретические работы и прикладные исследования, которые способствуют лучшему пониманию инженерных, научных и технологических задач.

%PDF-1. 7
%
588 0 объект
>
эндообъект

внешняя ссылка
588 140
0000000016 00000 н
0000004118 00000 н
0000004354 00000 н
0000004381 ​​00000 н
0000004435 00000 н
0000004471 00000 н
0000004985 00000 н
0000005110 00000 н
0000005235 00000 н
0000005359 00000 н
0000005478 00000 н
0000005594 00000 н
0000005713 00000 н
0000005831 00000 н
0000005950 00000 н
0000006075 00000 н
0000006199 00000 н
0000006324 00000 н
0000006448 00000 н
0000006612 00000 н
0000006735 00000 н
0000006859 00000 н
0000006976 00000 н
0000007093 00000 н
0000007211 00000 н
0000007330 00000 н
0000007449 00000 н
0000007568 00000 н
0000007687 00000 н
0000007806 00000 н
0000007925 00000 н
0000008052 00000 н
0000008208 00000 н
0000008371 00000 н
0000008515 00000 н
0000008672 00000 н
0000008828 00000 н
0000008908 00000 н
0000008988 00000 н
0000009069 00000 н
0000009149 00000 н
0000009229 00000 н
0000009308 00000 н
0000009388 00000 н
0000009469 00000 н
0000009550 00000 н
0000009629 00000 н
0000009709 00000 н
0000009788 00000 н
0000009868 00000 н
0000009947 00000 н
0000010027 00000 н
0000010108 00000 н
0000010187 00000 н
0000010268 00000 н
0000010348 00000 н
0000010427 00000 н
0000010505 00000 н
0000010585 00000 н
0000010664 00000 н
0000010743 00000 н
0000010822 00000 н
0000010901 00000 н
0000010979 00000 н
0000011059 00000 н
0000011139 00000 н
0000011219 00000 н
0000011512 00000 н
0000012287 00000 н
0000012446 00000 н
0000012614 00000 н
0000013225 00000 н
0000013590 00000 н
0000013742 00000 н
0000014148 00000 н
0000014565 00000 н
0000014900 00000 н
0000015171 00000 н
0000015455 00000 н
0000015558 00000 н
0000021633 00000 н
0000022161 00000 н
0000022551 00000 н
0000022964 00000 н
0000023321 00000 н
0000023661 00000 н
0000023857 00000 н
0000024212 00000 н
0000024275 00000 н
0000036916 00000 н
0000048537 00000 н
0000059590 00000 н
0000069847 00000 н
0000081114 00000 н
0000091319 00000 н
0000091610 00000 н
0000103573 00000 н
0000115946 00000 н
0000120700 00000 н
0000124431 00000 н
0000126821 00000 н
0000140106 00000 н
0000140335 00000 н
0000140520 00000 н
0000140979 00000 н
0000141176 00000 н
0000141461 00000 н
0000141523 00000 н
0000146568 00000 н
0000146893 00000 н
0000149892 00000 н
0000150119 00000 н
0000150844 00000 н
0000151050 00000 н
0000151915 00000 н
0000152157 00000 н
0000152687 00000 н
0000152801 00000 н
0000197226 00000 н
0000197265 00000 н
0000197803 00000 н
0000197924 00000 н
0000204834 00000 н
0000204873 00000 н
0000204931 00000 н
0000205319 00000 н
0000205440 00000 н
0000205554 00000 н
0000205686 00000 н
0000205878 00000 н
0000206028 00000 н
0000206244 00000 н
0000206426 00000 н
0000206556 00000 н
0000206725 00000 н
0000206913 00000 н
0000207051 00000 н
0000207187 00000 н
0000003944 00000 н
0000003161 00000 н
трейлер
]>>
startxref
0
%%EOF

727 0 объект
>поток
[email protected]ƈْ
—4AƛJEW[Zc!E»ăƨW=x73MLfv
Z&␀X$zؘ[email protected]{^-e]Ys
/Ϟ4῭lMF+rsQ&kBÝ褪TۧFm52c!WWetlr3j7_yjUL5|H»[QlfӪrB?ٽaYU401dilxDE95|34BF:»=z0qmƐ

L=׶#T7Rj,!AZ7[iZCm&ק\B +,. ɳīJ~»Y «[email protected]+(d

Винтовые сваи — Фундаменты на винтовых сваях

Techno Metal Post произвела для меня революцию в сборке колод. Возможность устанавливать стальные сваи и строить в тот же день значительно увеличивает производительность. Добавьте к этому тот факт, что я экономлю огромные деньги на рабочей силе, поскольку мне не нужно убирать перемещенную землю, возить бетон и убирать беспорядок, что делает Techno Metal Post единственным способом начать проект палубы. »

Поль Лафранс (Disaster Decks и Decked Out на HGTV)

ВИНТОВЫЕ СВАИ И ВИНТОВЫЕ АНКЕРЫ ЯВЛЯЮТСЯ УНИКАЛЬНЫМИ СРЕДИ БОЛЬШИНСТВА ДРУГИХ ТИПОВ ФУНДАМЕНТОВ ИЛИ АНКЕРНЫХ СИСТЕМ, НАПРИМЕР, СОНОТРУБ.ИХ МОЖНО ЗАГРУЗИТЬ СРАЗУ ПОСЛЕ УСТАНОВКИ. НЕТ НЕОБХОДИМО Ждать, пока бетон или раствор затвердеют.





ИСТОРИЯ ВИНТОВЫХ СВАЙ

Винтовые сваи, также известные как винтовые сваи, винтовые цилиндрические анкеры и винтовые фундаменты, начали использовать в 1836 году. Эта революционная инженерная технология была открыта и разработана Александром Митчеллом и успешно использовалась в качестве фундамента для маяков, мостов и пирсов.

После более чем 170 лет разработки и использования эти винтовые фундаменты успешно используются во всем мире для поддержки чего угодно, от небольших жилых домов до поддержки различных крупномасштабных инженерных сооружений.Фундаменты палубы, основания столбов забора, основания пирсов, фундаменты металлических столбов для крыльца или солярия, анкерные болты для поддержки пристройки к дому — вот некоторые из наиболее распространенных применений в жилых помещениях. Спиральные сваи представляют собой технологию фундамента, и их можно рассматривать для использования в любом приложении, требующем фундаментной поддержки.

По данным Общества изучения истории инженерии и технологий Ньюкомена, винтовые и винтовые сваи считаются, пожалуй, самым важным достижением в инженерно-геологическом строительстве фундаментов с середины до конца девятнадцатого века. Они сделали возможным строительство маяков в местах, где в противном случае, несомненно, были бы большие человеческие жертвы и материальные потери; они сделали возможным строительство мостов в местах, где их могли не построить еще 40 лет; они превратили строительство пирсов для отдыха на берегу океана в индустрию, которая необратимо изменит досуг всей нации.

СЕГОДНЯ TECHNO METAL POST С БОЛЕЕ 150 ДИЛЕРАМИ ПО ВСЕМУ МИРУ ЯВЛЯЕТСЯ МИРОВЫМ ЛИДЕРОМ ПО УСТАНОВКЕ ВИНТОВЫХ СВАЮ.



ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ ВИНТОВЫХ СВАЙ TECHNO METAL POST

Признавая применение и использование этих стальных металлических столбов, винтовая свая Techno Metal Post ввинчивается в землю с помощью запатентованного оборудования до тех пор, пока не будет достигнута несущая способность, необходимая для вашей конструкции. Преимущества использования винтовых свай Техно Метал Пост следующие:

  • Быстрая установка
  • Готов к немедленному использованию
  • Без раскопок
  • Бетон не требуется
  • Съемный
  • Минимальное воздействие на окружающую среду
  • Малая занимаемая площадь на рабочей площадке
  • Непосредственная грузоподъемность
  • Установка в удаленных местах или на площадках с ограниченным доступом
  • Мониторинг установки и проверка допустимой нагрузки во время установки
  • Установка в условиях высокого уровня грунтовых вод
  • Широкий спектр применения для грунта и нагрузки
  • Модульная конструкция, винтовые сваи и спиральные анкеры изготавливаются в виде секций, образуя модульный тип конструкции, что означает возможность легкого увеличения или уменьшения длины установки по мере необходимости в соответствии с условиями площадки и проектными требованиями
  • Установка не зависит от погодных условий, большинство установок можно проводить даже в неблагоприятных условиях
  • В сжатые сроки строительства, когда остальная часть проекта зависит от установки фундамента или анкеров, таких как аварийное реагирование
  • Система катодной защиты может быть добавлена ​​для увеличения ожидаемого срока службы винтовых свай
  • Низкий уровень шума, связанный с установкой
  • Установка производит минимальные вибрации и помехи для грунта
  • Приложение ABC Deck
  • Герметичный доступ
  • Собственное оборудование, позволяющее устанавливать винтовые сваи внутри помещений благодаря тому, что наше оборудование имеет опцию электродвигателя
  • Наш специально разработанный сверхпрочный полиэтиленовый рукав покрывает столб и предотвращает его влияние при движении грунта.

БЕСПОКОИТЕСЬ О МОРОЗАХ? МЫ РЕШИЛИ ЭТУ ПРОБЛЕМУ С ПОМОЩЬЮ ПРОЧНОГО ПОЛИЭТИЛЕНОВОГО РУКАВА, СПЕЦИАЛЬНО РАЗРАБОТАННОГО ДЛЯ ПРЕДОТВРАЩЕНИЯ ДВИЖЕНИЯ ЗЕМЛИ НА НАШИ СТОЛБЫ.

Одной из основных проблем, с которыми приходится сталкиваться винтовому свайному фундаменту, является устойчивость к движениям грунта. Когда земля движется, она стремится тянуть или толкать ствол сваи. Компания Techno Metal Post спроектировала и разработала эту запатентованную втулку зеленого цвета, которая уменьшает сцепление грунта с пирсом.Размер втулки адаптирован к размеру сваи и устанавливается вокруг сваи, когда она ввинчивается в грунт. Оказавшись на месте, рукав скользит вверх и вниз по ворсу с естественными движениями грунта. Это позволяет свае оставаться идеально стабильной в периоды заморозков, оттепелей или засухи.

НАШИ ВИНТОВЫЕ СВАИ ХАРАКТЕРИЗУЮТСЯ ИЗ ВЫСОКОКАЧЕСТВЕННОЙ СТАЛИ.

В эпоху, когда многие компании предпочитают получать сырье из Азии, команда Techno Metal Post стремится закупать североамериканскую сталь для производства своих свай. Наши сваи изготавливаются из конструкционной стали в соответствии со стандартами ASTM A500 класса C, CAN/CSA-G40.21-98 и CSA W47.1. Их конструкция позволяет максимально использовать емкость почвы. Они прошли испытания под нагрузкой в ​​соответствии со стандартами ASTM-D1143 и ASTM-D3689 в нескольких типах почв по всему миру.

МЫ ПРЕДОСТАВЛЯЕМ ИНЖЕНЕРНЫЕ ОТЧЕТЫ ДЛЯ ВЫДАЧИ РАЗРЕШЕНИЙ

Несколько размеров опор и спирали были разработаны для обеспечения максимальной поддержки каждого проекта. Наш инженерный отдел всегда к вашим услугам, чтобы помочь вам выбрать спиральную сваю, наиболее подходящую для вашего проекта.Опоры могут быть оцинкованы для защиты от коррозии в соответствии со стандартом ASTM A123/123M-13 (минимум 610 г/м²) или могут быть оснащены системой катодной защиты для предотвращения коррозии стали в земле.

СОЕДИНИТЕЛЬНЫЕ КРОНШТЕЙНЫ, СООТВЕТСТВУЮЩИЕ И ПОДХОДЯЩИЕ К КОНСТРУКЦИИ, ПОДДЕРЖИВАЕМОЙ КОНСТРУКЦИЕЙ.

Для террас и террас доступны регулируемые по высоте стандартные соединители свай-конструкций. Компания «Техно Метал Пост» также разработала системы поддержки с арматурными стержнями при использовании свай с бетонным фундаментом для фундаментных работ.Для любого конкретного проекта наша производственная команда может быстро изготовить индивидуальную систему поддержки.

УСТАНОВКА МОНИТОРИНГ И ПРОВЕРКА НАГРУЗКИ ВО ВРЕМЯ УСТАНОВКИ — ЭТО ТО, ЧТО ДЕЛАЕТ TECHNO METAL POST УНИКАЛЬНЫМ ИЗ ВСЕХ ДРУГИХ КОМПАНИЙ, ПРЕДСТАВЛЯЮЩИХ ВИНТОВЫЕ СВАИ.

С Техно Метал Пост нет необходимости в мобилизации специального оборудования, например, крана с молотком или большой буровой установки. Это обеспечивает быструю и недорогую мобилизацию; Подрядчики могут реагировать и быть на месте быстро.Обычно требуется только оператор и один рабочий. Большие грузоподъемности можно получить, используя относительно небольшое монтажное оборудование. Поскольку наше монтажное оборудование производится нами, в него постоянно вносятся инновации, усовершенствования и модификации. Для наших клиентов это означает более высокую производительность и экономическую эффективность.

С НАШЕЙ СТОЙКОЙ TECHNO METAL ВАШИ ПРОЕКТЫ И/ИЛИ КОНСТРУКЦИИ ПОЛНОСТЬЮ ПОДДЕРЖИВАЮТСЯ, ЭКОНОМИЧЕСКИ ЭФФЕКТИВНЫ, ПРОСТЫ В УСТАНОВКЕ.



« Солярию нужен фундамент […] с бетонной плитой на уровне земли со столбами, вбитыми в плиту, чтобы зафиксировать ее на месте, чтобы она не сдвинулась или не сдвинулась со временем.Но типы постов, которые использует ваш подрядчик, будут иметь большое значение. Мы использовали спиральную сваю Techno Metal Post — три в задней части солярия (та часть, которая находится вдали от дома). Они похожи на гигантские металлические винты, поэтому мороз не может их схватить и вытащить. Только сертифицированный техник может установить эти столбы, потому что необходимо использовать специализированное гидравлическое оборудование, которое измеряет состояние почвы. »

Майк Холмс (HGTV)



Что такое винтовая фундаментная свая?

Спиральные сваи представляют собой форму фундамента, широко используемую в строительной отрасли Юго-Западной Флориды. Они имеют значительные преимущества с точки зрения скорости и простоты установки. Преимущества заключаются, помимо прочего, в сокращении вывоза срезанных бетонных свай, отходов бурения и практически полном отсутствии вибраций.

Спиралевидные сваи — это разновидность фундаментных свай или анкеров дамбы/подпорной стенки, которые использовались с начала восемнадцатого века. Они изготавливаются из закругленных полых стальных труб или сегментов цельного квадратного вала, обычно с несколькими спиралями, приваренными к трубе/квадратному валу, что обеспечивает процесс самонарезания во время установки.Винтовые сваи ввинчиваются в землю, как шуруп вкручивается в дерево.

Фундамент нового строительства не должен быть пыткой. Наша винтовая свайная фундаментная система обеспечивает производительность бетона без недостатков и недостатков дизельных свай или буронабивных свай. Каждая винтовая свая состоит из свинцовой винтовой секции с приваренными винтовыми опорными плитами. Имея подлинную винтовую форму, спирали не ввинчиваются в землю, а ввинчиваются в нее с незначительным нарушением почвы. Спиральные пластины расположены на достаточном расстоянии друг от друга, чтобы они функционировали независимо как отдельные компоненты подшипника; следовательно, на мощность конкретной спирали на винтовом анкере/стержне сваи не влияет спираль над ней или под ней.

Горячеоцинкованные удлинители, квадратные или круглые, добавляются стандартной длины в три, пять и семь футов до тех пор, пока свинцовая секция не войдет в опорный слой. В среднем квадратные удлинители вала могут использоваться как при сжатии, так и при растяжении.Валы круглых труб чаще применяются для сжатия и имеют превосходный модуль упругости, что позволяет избежать изгиба в более слабых грунтах.

Диаметры спиральных свай варьируются от 2 7/8” до 4 ½” и диаметры спиральных свай варьируются от 6” до 16” в зависимости от требований к грузоподъемности. Винтовые сваи с квадратным валом имеют размеры от 1 ¼” x 1 ¼” квадрата до 2 ¼’ x 2 ¼” с тем же номинальным диаметром спирали. Трубчатая свая и ведущие секции квадратного сечения изготовлены из горячеоцинкованной стали и устанавливаются короткими секциями, каждая длиной от 5 до 7 футов. Последующие секции с прямым валом (удлинители) крепятся болтами к ведущей секции с помощью ¾” H.D.G. структурные болты, когда он закручен в землю.

КАК ОНИ ПОДКЛЮЧЕНЫ?

Наиболее распространенным методом крепления винтовой сваи к фундаменту сооружения является встраивание оголовка винтовой сваи в бетонный фундамент сооружения. Дополнительная всесторонняя прочность может быть достигнута за счет стальных арматурных стержней, которые залиты внутри ядра сваи и выступают в основание здания.

ОБЛАСТЬ ПРИМЕНЕНИЯ ФУНДАМЕНТА

Спиральные сваи являются альтернативой, когда грунт, прилегающий к поверхности, плохо подходит для поддержания конструкции. Спиральные сваи также могут быть полезны там, где профиль, размер и положение конструкции не могут поддерживаться альтернативными методами фундамента.

НОВЫЕ ФУНДАМЕНТЫ

Поддержка новых и существующих структур, включая:

  • Жилые, коммерческие и промышленные здания
  • Переборки, дамбы и причалы
  • Башни электропередач и солнечные фермы
  • Портативные здания
  • Мосты, пешеходные дорожки и доки
  • Выравнивание и укрепление существующего фундамента
  • Постоянная или временная поддержка для повторного выравнивания существующих конструкций, которые осели
  • Улучшение вместимости ураганов и привязка
  • Реагирование на повреждения зданий в результате стихийных бедствий, таких как ураганы, тропические депрессии и силы, создаваемые волнами
СПИРАЛЬНЫЕ СВАИ ДЛЯ МОРСКОГО ПРИМЕНЕНИЯ
  • Затяжные анкеры для новых дамб/переборок
  • Мосты, пешеходные дорожки и доки
  • Подводная поддержка инженерных коммуникаций
  • Стабилизация склона и подпорка
  • Постоянная опора для существующих или новых конструкций подпорных стен
    • (особенно если это требуется в короткие сроки)

Временная анкеровка оборудования или судов, особенно против подъема ветра. Сваи можно снимать и использовать повторно.

КАК УСТАНАВЛИВАЮТСЯ ВИНТОВЫЕ СВАИ

Винтовые сваи вкручиваются в почву, как шурупы. Спирали врезаются в почву с постоянным шагом, а не проходят сквозь нее. Спиральные бои и валы имеют особую форму и спроектированы в соответствии с существующими грунтовыми условиями.

Наши сваи устанавливаются с помощью широкого спектра оборудования в зависимости от доступности и мощности винтовой сваи. Оборудование может варьироваться от небольшого ручного гидравлического привода, небольшого экскаватора до установки на экскаваторе весом 50 000 фунтов.Гидравлические оголовки используются для приложения большого крутящего момента, необходимого для ввинчивания винтовой сваи в землю.

Требуемая комбинация головки гидравлического привода и погрузочно-разгрузочной машины определяется:

  • Требования к крутящему моменту при монтаже
  • Крутящая способность вала
  • Ограничения доступа к площадке (высота/ширина/просвет до препятствий)
  • Почвенный профиль и грунтовые условия участка

Компания Coastal Foundation Solutions располагает современными мощными цифровыми индикаторами крутящего момента для измерения крутящего момента в футо-фунтах во время установки. Эти устройства ежегодно калибруются, чтобы обеспечить доступность точных подробных показаний для монитора сваи.

Эксперты по винтовым сваям из Флориды, компания Coastal Foundation Solutions, предоставят вам специально разработанную, установленную и сертифицированную услугу по установке винтовых свай для всех ваших жилых, промышленных, коммерческих и морских требований.

Спиральные сваи 101: Укрепление фундамента

Когда мы проезжаем по мосту и видим оголенную арматуру и обломки бетона, мы предполагаем, что мост требует внимания.Мы можем даже задаться вопросом, безопасен ли мост. Но когда дело доходит до безопасности и целостности моста, здесь задействовано гораздо больше, чем то, что мы видим над землей. Структура хороша ровно настолько, насколько хорош ее фундамент. Помимо надстройки, как мы обеспечиваем прочность и устойчивость фундамента конструкции? Одно эффективное решение: винтовые сваи .

Для чего используются винтовые сваи?

Спиральные сваи представляют собой полые стальные трубы, которые используются для стабилизации конструкций путем прикрепления груза к окружающему грунту, подобно забивным сваям. Однако винтовые сваи ввинчиваются глубоко в землю, при необходимости посекционно. Их ввинчивают в землю до тех пор, пока не будет доказано, что площадь может должным образом удерживать требуемую несущую способность конструкции.

Спиральные сваи

можно использовать для создания новых фундаментов, для поддержки ослабевающих фундаментов и для лучшей стабилизации существующих фундаментов при подготовке к более высоким нагрузкам.

Другие популярные названия винтовых свай:

  • Винтовые сваи
  • Спиральные сваи
  • Спиральные анкеры
  • Анкеры
  • Цилиндрические винтовые анкеры
  • Спиральные фундаменты

Когда использовать винтовые сваи?

Спиральные сваи

— идеальное решение для анкеровки фундамента, когда грунтовые условия не подходят для веса конструкции. Если почва мягкая или перенасыщенная, со временем она осядет и уплотнится. Это может привести к смещению всей конструкции, что может быть опасно.

Например, поезда могут сойти с рельсов, если их пути осядут всего на несколько дюймов. Поэтому важно создать прочный фундамент, чтобы вся конструкция не двигалась. В нашей отрасли винтовые сваи особенно полезны при строительстве и ремонте фундаментов мостов, железных дорог и доков на заболоченных территориях, в гаванях и на слабых грунтах.

В чем преимущество винтовых свай по сравнению с забивными?

По данным Ассоциации винтовых свай, фундамент, созданный с использованием винтовых свай, предпочтительнее забивных свай, буронабивных свай, залитых раствором свай, буронабивных свай, раструбных свай и других систем глубокого фундамента по ряду причин:

1. Более быстрая и чистая установка

2. Можно загрузить сразу

3. Устранение высоких затрат на мобилизацию, связанных с забивными сваями, буронабивными или буронабивными сваями

4. Мгновенная обратная связь крутящий момент-производительность для управления производством

5. Упрощенная модификация в полевых условиях

6. Более высокая эффективность на участках с ограниченным доступом, высоким уровнем грунтовых вод и слабой поверхностной почвой

7. Оборудование может быть легко оснащено моментными двигателями с гидравлическим приводом и винтовой установкой сваи

Реальный пример использования винтовых свай

У одного из наших лучших клиентов-железнодорожников возникли проблемы с перекосом одного из железнодорожных путей при переходе поездов с моста на землю.Им нужно было уникальное решение, и они обратились к нашей команде, чтобы оценить ситуацию и помочь определить план действий.

После осмотра мы определили, что опора, поддерживающая один конец моста, осела из-за нестабильности подстилающего грунта. Чтобы должным образом решить проблему основания железной дороги, мы предложили винтовые сваи.

Для нашего клиента винтовые сваи были идеальным решением. Мы предложили создать новый более глубокий фундамент и с помощью винтовых свай «приколоть» к нему существующую опору моста и фундамент.После одобрения мы приступили к работе!

Шесть членов нашей бригады приступили к работе на мостике. Мы построили и укрепили новую пристройку со стороны реки к существующему устою. Для этого мы расчистили завалы и откопали насыпь перед старым устоем. Затем мы завинтили 10 винтовых свай длиной от 72 футов до 108 футов под углом 20 или 30 градусов с помощью нашего экскаватора с высокими рельсами. Затем в существующую опору были просверлены дюбели, а к вершинам винтовых свай были приварены квадратные стальные пластины.Все они были связаны между собой с помощью арматуры.

После того, как мы установили новый фундамент, мы залили его бетоном с помощью скользящей линии. По завершении новый фундамент укрепил первоначальную конструкцию, которая опиралась на деревянные сваи.

Для этого проекта железной дороги мы установили винтовые сваи с помощью экскаватора для высоких рельсов. Каждая секция была 18 футов в длину, и для ее установки на место требовалось всего около 7 минут. Затем к предыдущей 18-футовой секции прикрепляли болтами другую секцию, и снова начинался 7-минутный процесс бурения, пока их длина не достигала 72 футов или 108 футов.

Окончательный вариант винтовых свай

Называете ли вы их винтовыми сваями, винтовыми опорами или винтовыми анкерами; Винтовые сваи — относительно быстрое и экономичное решение для фундамента, обеспечивающее устойчивость и прочность фундамента. Они особенно пригодятся, когда есть структурное повреждение фундамента или, в нашем примере выше, опоры моста.

У нас есть положительный опыт использования спиральных фундаментных систем, а у вас?

Хотите поделиться собственным опытом? Свяжитесь с Бреннаном здесь или напишите нам по адресу [email protected]ком.

Прочтите наш самый популярный блог Cofferdams 101, чтобы узнать больше о гражданском образовании от нашей команды.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
