Вязка арматуры ленточного фундамента видео. Арматура для фундамента. ArmaturaSila.ru


Вязка арматуры под ленточный фундамент видео

Опубликовано: -09-30 20:29:01

Фундамент, основной частью состоит из бетона, но для долговечности строения уже пару веков его армируют — делают каркас из металлический прутов, которые повышают основные свойства фундамента и он может выдерживать ещё большие нагрузки без деформации. Вязка фундамента предотвращает его растяжение, в следствии чего спасает от трещин.

Следует учитывать, что самое большое растяжение происходит на поверхности Арматура диаметром от 5 до 15 мм. и проволока для вязки, это те составляющие, которые используют для вязки ленточного фундамента. Арматуру 10-15 мм. используют для продольных элементов каркаса, так как на них распределяется самая большая нагрузка, лучше использовать ребристые пруты, для лучшей сцепки. Для поперечин и вертикальных элементов, можно использовать гладкие пруты, которые дешевле.

Как вязать арматуру для фундамента

Часть 1. Вязка арматуры для ленточного фундамента.

Армирование ленточного фундамента / Reinforcement strip foundation

Фундамент. Вязка арматуры. Часть 1.

вязка арматуры для фундамента

Как проволокой вязать арматуру (сваи) для ленточного фундамента.

Армирование и опалубка мелкозаглубленного ленточного фундамента // FORUMHOUSE

Часть 2. Вязка арматуры. Армирование фундамента.

Фундамент дома, правильная заливка свайно-ростверкового фундамента при строительстве, проект ПБ 164

Стеклопластиковая арматура. Как правильно вязать петлю

Вязка арматуры 16 мм под фундамент

Часть 3. Изготовление опалубки. Ленточный фундамент

Часть 5. Ленточный фундамент после заливки

Фундамент — обзор 2

Как вязать и устанавливать арматуру

Фундамент — готов к зиме

как вязать арматуру видео

Вязка арматуры для ленточного фундамента — Часть 1

как заливать ленточный фундамент видео

Строительство дома часть 2: опалубка, армирование фундамента, заливка

Фундамент (подробное видео про ленточный фундамент под дом)

Незаглублённый фундамент для сруба. Видео — Технология. Сруб своими руками. Часть 4.

Фундамент для дома своими руками ч.7

Как быстро вязать арматуру для фундамента

Ленточный фундамент для коттеджа

ЧЕСТНОЕ СТРОИТЕЛЬСТВО В ИВАНОВО. Установка опалубки, вязка арматуры на фундамент от КИВ-Строй.

Как вязать арматуру/Супер приспособление — [school masterkladki]

Монтаж стеклопластиковой арматуры, фундамент

Вязка арматуры. Армирование фундамента — Часть 2

ленточный фундамент видео

-4. Армирование фундамента

Заливка ленточного фундамента своими руками.

Ленточный фундамент: литьё бетона в землю + несъёмная опалубка из ЭППС (Пеноплэкс) — 1

Ленточный фундамент. Опалубка и арматура.



Как вязать арматуру для фундамента. Как сделать арматурный каркас. Плоские и пространственные виды каркасов

Возведение фундамента – процесс доступный даже для тех, кто ни разу не держал в руках инструмент, необходимо лишь знать четкие правила того, как его осуществлять. Пожалуй, одно из самых главных мест в возведении основания для любого строения, занимает армирование фундамента с помощью металлических прутьев.

Если вы не знаете о том, как правильно их устанавливать, наша статья поможет ответить на поставленный вопрос.

Металлическая арматура для фундамента очень важна, без нее конструкция не будет иметь нужного запаса прочности

Основа основ

Надежность любой железобетонной монолитной конструкции #8212; фундамента, стен, перекрытий и тому подобного, обеспечивают несколько самых важных составляющих:

  • Точность в расчете арматурного каркаса и всего фундамента.
  • Правильный выбор бетона.
  • Качество арматуры и последовательно процесса сборки каркаса.

Трудно переоценить важность этих составляющих. Остановимся на арматурных каркасах, а точнее #8212; на процессе их сборки.

Существует два способа непосредственной сборки всех элементов конструкции воедино:

  • Сварка стыков арматурных стержней.
  • Вязка арматурной стали в каркас.

Второй способ является более предпочтительным, так как при сваривании арматурный каркас утрачивает свою прочность. Это происходит вследствие того, что стальные стержни в месте сварки истончаются, на стыках возможно возникновение ржавчины и последующего разрушения.

Примечание! К тому же для сварки необходим специальный инструмент, который если покупать, то придется раскошелиться.

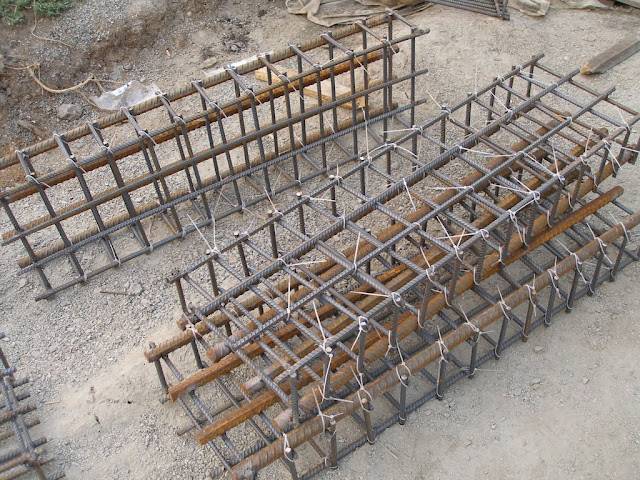

Арматурный каркас

Так как повлиять на качество арматурной стали мы не можем, обсудим вопрос, находящийся в пределах наших возможностей – сборка армокаркаса своими руками (см.также статью Стеклопластиковая арматура для фундамента #8212; новое слово в традиционном строительстве ).

Фундамент – конструкция, на которую в прямом и переносном смысле возлагается прочность и долговечность всех остальных конструкций здания. Посему уделим особое внимание тому, как правильно вязать арматуру для фундамента.

Что понадобится

Для выполнения этой работы вам понадобятся:

  • Непосредственно арматурная сталь нужного диаметра (достаточно 8-10 мм).
  • Вязальная проволока, в количестве 25-30 см на каждое соединение, диаметром подобранным согласно диаметру арматуры.

Важно! Проволока для вязки арматуры в каркас применяется исключительно стальная, мягкая, отожженная. Изделия других сплавов: алюминиевые или медные, для наших работ не подходят.

  • Специальный крюк для вязания каркасов #8212; приспособление, которое существенно облегчит вам работу, при том, что цена на него копеечная.

Кроме того советуем привлечь помощь домочадцев или друзей. Сам по себе процесс вязания арматуры несложный, но одному работать будет крайне неудобно и утомительно. Понадобится хотя бы один помощник, а лучше несколько, это значительно ускорит процесс.

Как сделать

Итак, при условии, что все закуплено и нашлись желающие помочь, приступаем к процессу сборки армокаркаса.

Вот пошаговая инструкция, как правильно связать арматуру для фундамента:

  • Нарезаем вязальную проволоку на куски длиной примерно по 25-30 см (размер отрезка зависит от самих прутьев).
  • Сгибаем этот отрезок пополам, для измерения используйте рулетку.
  • Заводим его под крестовину соединения по диагонали.

Мы советуем работать в прорезиненных перчатках, так проволока будет лучше держаться в руках

  • За ту часть, где образовалась петля, поддеваем крюком для вязки.
  • Два противоположных конца заводим за крюк.
  • Поворачиваем крюк, скручивая проволоку.

Проворачивайте не спеша, можно даже начать закручивать руками

Внимание! В этом процессе закручивания важно не переусердствовать, чтобы проволока не лопнула.

Нестандартный подход

Значительно ускорить и облегчить процесс связывания деталей арматурного каркаса можно с шуруповертом. Так делают самые экономные частные строители. Не приобретая специальный крюк, зажимают в патрон шуруповерта согнутый гвоздь или кусок гладкой арматуры небольшого диаметра.

С помощью такого нехитрого изобретения быстро и технично изготавливают армирующий каркас.

На фото изображен как раз тот самый вариант, когда вместо крючка используется шуруповерт

Виды каркасов

Имеет значение, о вязке какого арматурного каркаса мы говорим. Их подразделяют на:

Плоские

Выше был описан способ, который называется #8212; вязка арматуры для плитного фундамента.

Его каркас имеет вид плоской сетки.

Вместо самостоятельно изготовления такого каркаса, вы можете переплатить и купить готовую сетку, сэкономив при этом время и силы

  • Арматурная сталь располагается в этом случае только в горизонтальной плоскости с шагом между прутьями, как правило, 25-30 см. Все зависит от параметров фундамента.
  • Стержни арматуры укладываются на дно котлована поочередно продольные и поперечные.
  • Для удобства связывания под сетку обычно подкладывают кирпич или специальные пластмассовые держатели.
Пространственные

Несколько сложней выполняется схема для горизонтальных оснований #8212; вязка арматуры для ленточного фундамента, так как в этом случае устраивается пространственный каркас.

Это означает, что помимо горизонтальных арматурных стержней будут еще и вертикальные.

  • Кроме того, в зависимости от высоты фундамента над землей. горизонтальных плоскостей может быть больше двух.
  • Расстояние между горизонтальными стержнями не должно превышать 20 см.
  • Вертикальные стержни вяжутся аналогично горизонтальным. Здесь уже не нужны подкладки, практикуется просто забивать вертикальные стержни в грунт дна траншеи.

Для устройства арматурного каркаса фундаментов больших зданий можно прибегнуть к помощи специального, так называемого пистолета для вязки. Применение этого современного инструмента ускорит работу в 5-6 раз, однако стоит он недешево.

Поэтому вы сами вправе решать, что вам удобнее #8212; снижать трудозатраты на строительство или придерживаться скромного бюджета. Таковы правила вязки арматуры для фундамента.

Автоматический инструмент, позволяющий без особых усилий крепить прутья

Вывод

Как мы уже говорили в начале статьи, строительства фундамента – процесс доступный каждому (читайте также статью Строительство фундаментов своими руками: советы от мастера ). А уж теперь, зная, как правильно осуществляется вязка арматуры для фундамента, вы справитесь с этой задачей на ура.

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.


Источники: http://evrodom-h.com/video/101001-vyazka-armatury-pod-lentochnyy-fundament-video/, http://fundament-expert.ru/operacii/armirovanie/59-kak-vyazat-armaturu-dlya-fundamenta




Комментариев пока нет!

Вязка арматуры под ленточный фундамент

На основание здания воздействует не только его вес, но движение грунта, возникающее при сезонных изменениях. При замерзании почва расширяется и оказывает существенное давление на фундамент. Бетон недостаточно прочен и пластичен, чтобы выдержать такие нагрузки, поэтому выполняется армирование ленточного фундамента. Процесс включает создание металлического каркаса из прутков, который впоследствии заливается раствором.

Ленточный фундамент — особенности устройства

Ленточный вариант основания представляет собой железобетонный контур, проходящий под всеми несущими стенами. Его возводят на участках с различным грунтом, в том числе неоднородным, оказывающим неравномерную нагрузку на фундамент. Конструкция является оптимальным вариантом при планировании подвального помещения.

Использование для заливки одного бетона приведет к растрескиванию в зонах растяжения. Заложенная в конструкцию арматура имеет достаточную упругость, чтобы предотвратить деформацию.

Какой материал используют для создания каркаса?

В процессе подготовки к строительству необходимо решить, какая арматура нужна для ленточного фундамента. Материал для укрепления основания здания должен соответствовать следующим требованиям:

  • высокое нормативное сопротивление;
  • пластичность;
  • долговечность;
  • стойкость к высокой и низкой температуре;
  • способность к сцеплению с бетоном;
  • устойчивость к коррозии.

Продукция металлопроката в виде круглых прутков с гладкой или рифленой поверхностью — оптимальный вид материала для армирования фундамента. Периодичный профиль, выполненный под определенным углом, овивает изделие и способствует лучшей адгезии с бетоном. Именно такой вид металлопроката применяется для формирования продольных составляющих каркаса. Для обеспечения пространственной связи в поперечном и вертикальном направлении каркаса можно использовать гладкий пруток.

Диаметр арматуры зависит от предполагаемой нагрузки, минимальный составляет 8 мм, а максимальный 16 мм. Легкая постройка на устойчивом грунте не требует массивного основания, значит, для армирования подойдет пруток 8-10 мм. Возведение опоры здания на пучистом участке требует использования стержней диаметром 14-16 мм.

Альтернативой стальной арматуры стали композитные изделия. Они прочнее, дешевле, не поддаются коррозии и действию химических веществ.

Несмотря на положительные характеристики, материал недостаточно изучен, поэтому стекловолоконную арматуру используют для ленточного фундамента очень редко.

Как рассчитать необходимое количество арматуры?

Соединение бетона и металла создает конструкцию, способную выдержать высокие динамические нагрузки. Особенностью ленточного основания является существенная длина при небольшой ширине, около 40 см. Такая конструкция получает значительную нагрузку в продольном направлении. На этом участке устанавливаются рифленые прутки сечением не менее 10 мм. При самостоятельном строительстве фундамента потребуется выполнить расчет арматуры.

Проведение вычислений потребует значения нескольких параметров:

  • ширина и длина здания;
  • глубина траншеи;
  • длина внутренних стен;
  • количество прутков в верхнем и нижнем поясе армирования.

Зная длину и ширину, рассчитывается периметр. Например, длина 10 м, ширина 6 м, плюс внутренняя стена 6 м.

(10 + 6) x 2 + 6 = 38 м — общая длина стен. В обычной обвязке используется по два прутка в верхнем и нижнем армирующем поясе. Это означает, что всю длину нужно умножить на четыре. 38×4 = 152 м рифленых стержней. Если здание строится на заглубленном основании, поясов армирования укладывается 3-4, соответственно увеличивается метраж металлопроката.

Количество гладкой арматуры для поперечного расположения рассчитаем с шагом 0,4 м, получаем 38 : 0,4 = 95 штук. Величина горизонтальных штырей равняется 0,4 — 0,1 = 0,3 м (по 5 см отступают от каждой стенки опалубки). Необходимый метраж металлопроката составит 95×0,3 = 28,5 м

Длина вертикальных прутков зависит от глубины фундамента, при значении 80 см она составит 0,8 — 0,1 = 0,7 см (10 см приходится на отступы сверху и снизу, необходимые при монтаже каркаса). Можно вычислить размер одной перевязки (0,3 + 0,7) x 2 = 2 м. Количество армирующих связок равно числу поперечных прутков 95×2 = 190 м — общее количество гладкой арматуры.

Для фиксации понадобится проволока сечением 1 мм, на каждую связку приходится около 0,3 м. Перед покупкой металлопроката необходимо с помощью ГОСТов перевести метраж в килограммы.

Используя чертежи проекта, составляется схема армирования. Имея наглядное пособие, проще выполнить расчет материала.

Особенности установки каркаса для ленточного фундамента

Чтобы основание было прочным и прослужило долгие годы необходимо защитить металлические элементы от соприкосновения с землей и окружающей средой. Для этого каркас должен располагаться не менее чем в 5 см от дна, стенок и верха траншеи.

Технология сооружения металлической конструкции включает следующие этапы:

  1. В траншею, выкопанную под фундамент, насыпается и утрамбовывается песчаная подушка. Ее высота зависит от заглубленности основания здания и составляет от 15 до 50 см.
  2. По периметру и в углах вбиваются вертикальные штыри, к которым производится привязка силовых поясов.
  3. На дно траншеи по всей длине укладывается кирпич или пластиковые подставки, которые обеспечат зазор между нижним поясом и грунтом.
  4. Рифленые прутки размещаются на кирпичных подставках, связываются между собой, поперечными и вертикальными стержнями. Между продольными прутьями оставляется расстояние 0,3 м, шаг поперечных перемычек — 20-50 см в зависимости от предусмотренной нагрузки. Стержни в местах пересечения фиксируются проволокой. Такое крепление не напрягает металл как сварка и создает «плавающий» каркас, не повреждающийся от движения грунта.
  5. Второй пояс привязывают к вертикальным стойкам и выполняют обвязку. Обязательно проверяется уровень горизонта каркаса на каждом этапе. Схема армирования предусматривает соединение продольных и поперечных стержней в квадратные или прямоугольные ячейки. Чтобы ускорить процесс, возможен вариант, не резать длинный пруток на части, а сгибать в форме четырехугольника с нужной длиной стороны.
  6. На углах фундамента продольные прутья должны загибаться и заходить друг на друга с нахлестом. Этот участок подвержен наибольшему числу различных нагрузок. Для усиления увеличивают количество продольных стрежней и добавляют специальную арматуру.

Технология связывания арматурного каркаса

В промышленном строительстве выполняется сварное соединение арматуры, этот способ значительно ускоряет процесс. При небольшом объеме работы для частного дома, предпочтительней использовать проволоку. Прежде чем приступить креплению каркаса, необходимо узнать, как правильно вязать арматуру и какие инструменты для этого понадобятся.

Для соединения используется проволока или пластиковые хомуты. Первый материал прочнее и надежней, второй быстрее крепится, но требует осторожности при заливке бетона. После застывания раствора свойства крепежа не различаются.

Вязка арматуры под ленточный фундамент выполняется следующими инструментами:

  • вязальный крючок;
  • пассатижи;
  • дрель с насадкой в виде крюка;
  • специальный пистолет.

Вязальный крючок — универсальный и практичный вариант, его можно изготовить самостоятельно. Компактный размер облегчает работу в ограниченном пространстве траншеи.

Связывание арматуры происходит по схеме:

  1. Отрезается кусок проволоки длиной 30 см.
  2. Складывается вдвое и заводится за прутья.
  3. Крючок цепляет петлю, затем в него заводится второй конец проволоки и начинается закручивание.
  4. Вращение выполняется по часовой стрелке. Нельзя сильно закручивать проволоку, иначе она порвется.

Дрель или шуруповерт с насадкой облегчат процедуру при большом объеме работы. Использование автоматического пистолета, имеющего микрочип для контроля натяжения проволоки, повышает производительность и дает хорошее качество скрутки. Цена такого инструмента высокая и его чаще используют профессиональная монтажники.

Разобравшись, как правильно армировать фундамент, можно выполнить весь объем работы своими силами. Важно уделить внимание каждому этапу создания каркаса от выбора прутков до скрутки каждого элемента. От этого зависит конечная прочность возводимой конструкции.

Армирование ленточного фундамента своими руками

Согласно нормам и правилам обустройства фундаментов, бетонную массу необходимо усилить арматурой, но даже армирование ленточного фундамента можно выполнить своими руками.

По законам сопротивления материалов, бетонный монолитный блок способен выдерживать максимальные нагрузки на сжатие.

При этом его прочность при нагрузке «на изгиб» совсем невелика.

По сути, бетон является хрупким материалом.

Для придания бетону необходимой эластичности, его укрепляют металлической или композитной арматурой. Этот процесс называется армирование.

Армированный бетон способен с одинаковой надежностью воспринимать статические и динамические нагрузки.

Предварительный этап

Процедура армирования ленточного фундамента начинается после того, как выкопана и обустроена траншея.

Под небольшие объекты типа бани, гаража, летней кухни или небольшого дома траншею удобнее выкопать вручную.

В таком решении есть следующие преимущества:

  • небольшой объем вынутой земли;
  • стены траншеи ровные;
  • объем бетона потребуется оптимальный.

На дно засыпается слой песка толщиной 10 см, который нужно уплотнить. Для этих целей его проливают водой. Это самый эффективный способ уплотнения.

На видео показано, как выполняются работы по разметке и подготовке траншеи под свайно-ленточное основание.

Видео:

Для того чтобы правильно рассчитать потребность в арматуре, необходимо еще раз измерить длину и ширину траншеи.

Если свайно-ленточный фундамент имеет не прямоугольную, а более сложную конфигурацию, нужно взять в расчет размеры дополнительных отрезков.

Протяженность периметра, измеренная в метрах, послужит основой для подсчета потребности в арматуре.

Каркас из арматуры может иметь сложный профиль. Это зависит от размеров фундамента. В самом простом варианте каркас собирается из пяти продольных отрезков.

Значит, длину периметра нужно умножить на пять. Таким способом определена общая длина арматуры, которая потребуется для обустройства фундамента.

Сборка каркаса

При закупе арматуры надо учесть, что пруток потребуется и на изготовление поперечных стержней. Стандартная длина арматурного прутка диаметром 12 мм составляет 11,7 метра.

Многолетняя практика показывает, что каркас можно изготовить заранее и уже в готовом виде установить в траншею.

Нередко используется и другой способ, когда сборка арматурного остова выполняется своими руками непосредственно в траншее. Принципиальной разницы между этими подходами нет.

Важно, чтобы все действия по сборке выполнялись правильно, в соответствии с действующими строительными нормами. Конкретный выбор делается исходя из реальных условий.

Монолитный свайно-ленточный фундамент получил такое наименование в соответствии со своими прочностными характеристиками.

Это значит, что прочность основания на любом участке одинакова.

Такое условие в значительной мере должен обеспечивать арматурный каркас. Арматурную конструкцию нужно собрать и зафиксировать в собранном положении таким образом, чтобы ее жесткость была одинаковой на любом отрезке.

Исключение составляют углы. Здесь выполняется соединение продольного и поперечного участков. Их необходимо соединить правильно, в строгом соответствии с требованиями технологии.

Изготовление поперечных элементов

Каркас, предназначенный для армирования свайно-ленточного фундамента, имеет объемную форму.

Для того чтобы получить требуемый объем, можно использовать короткие отрезки арматуры, а также специальные заготовки круглой или прямоугольной формы.

Удобнее работать с прямоугольными хомутами, которые нужно изготовить заранее. Это ответственный этап и все операции требуется выполнять правильно.

При формировании арматурного остова чаще всего используют арматуру диаметром 12 и 8 мм. Поперечные хомуты гнут из тонкого прутка.

В этом деле требуется точность исполнения операций. Так называемые хомуты должны иметь одинаковые размеры.

Предварительно следует сделать разметку арматурного прутка. Высота и ширина изделия определяется в соответствии с размерами поперечного сечения ленточного фундамента.

Когда глубина траншеи составляет 1 м, а ширина 0,5 м, то размеры хомута должны составлять 0,7 и 0,3 соответственно.

Эти пропорции близки к нормативам, которые указаны в правилах строительства.

Изготовить хомуты можно своими руками. Здесь можно воспользоваться станком для гибки арматуры или сделать простейшее приспособление из подручных материалов.

Очень важно правильно настроить приспособление и отработать последовательность операций.

Подготовка арматуры

Следующим шагом нужно подготовить арматуру, из которой будет собираться остов. Прут арматуры должен иметь такую же длину, как и длина одной стороны дома.

На практике такое совпадение встречается очень редко. В том случае, когда прут арматуры оказывается длиннее, его просто обрезают до требуемого размера.

Видео:

Если арматура оказалась короче, то ее необходимо нарастить. Делается это простой связкой двух или более отрезков. Соединение нужно выполнить специальной вязальной проволокой.

Важно помнить, что перехлест прутков должен быть не менее одного метра. Армировать фундамент желательно целыми отрезками прутка.

Сборка каркаса под фундамент

Удобнее собрать каркас на площадке рядом с траншеей под свайно-ленточный фундамент. Первым действием следует разложить хомуты вдоль траншеи на расстоянии одного метра один от другого.

Следующий шаг – продеть длинный отрезок арматуры внутрь хомута и выполнить крепление в каждой точке соприкосновения. Затем, таким же способом продеваются следующие три отрезка.

Все они связываются с хомутами вязальной проволокой. Пятый отрезок арматуры укладывается поверх полученной конструкции и крепится к хомутам таким же способом.

После завершения этой операции можно сказать, что каркас на одну сторону фундамента готов.

При стандартной форме свайно-ленточного основания таких конструкций должно быть четыре. Две по длинной стороне и две по ширине.

Следующим действием собранные конструкции опускаются на свое место в траншее. Здесь их нужно скрепить между собой и сделать это правильно.

Делается это тем же способом с применением вязальной проволоки. Для усиления конструкции внешние углы соединяются с помощью уголков, согнутых из арматуры.

Монолитный ленточный фундамент требует повышенной прочности в угловых опорных точках. Вязка арматуры выполняется с использованием соответствующих инструментов.

Это могут быть специальные щипцы или крючок, который можно сделать своими руками.

Установка каркаса

После того, как каркас опущен в траншею, его необходимо правильно сориентировать. Это ответственная операция, которая определяет надежность основания в целом.

Монолитный свайно-ленточный фундамент не оправдает своего назначения, если не будут выполнены простые по своему содержанию требования.

Первое требование заключается в том, чтобы прутки арматуры не выступали наружу из бетонного основания. На видео показан правильно установленный в траншее арматурный остов.

Видео:

Практика показывает, что при индивидуальном жилищном строительстве правила не всегда соблюдаются. Ничего хорошего из этого не следует.

Оторвать арматуру от грунта

Согласно многолетнему опыту строительства известно, что между арматурным остовом и грунтом должно быть расстояние в пределах десяти сантиметров.

Для того чтобы обеспечить этот зазор, используются специальные опоры. На практике чаще всего применяют обломки кирпича или обрезки металлического уголка.

Горизонтальная планировка

Армированный монолитный фундамент служит долго и надежно, если все требования при его обустройстве выполнялись с высокой точностью.

Верхнюю плоскость каркаса необходимо выставить строго горизонтально. В этом случае верхний слой бетона будет иметь одинаковую толщину по всей поверхности.

Вертикальная ориентация

Каркас необходимо закрепить в траншее таким образом, чтобы арматура не соприкасалась со стенами опалубки.

Если этого не сделать, то при заливке бетона вся конструкция может потерять форму и сдвинуться в одну из сторон.

Боковые распорки легко устанавливаются своими руками. Для этих целей можно применить отрезки арматуры.

Заливка фундамента

Правильно выполненные работы по армированию ленточного фундамента позволяют добиться желаемого результата. Основание будет служить долго и надежно.

Даже значительные изменения внешних условий, таких как повышение уровня грунтовых вод или проседание грунта, не окажет на ленточный фундамент существенного влияния.

В то же время очень важно аккуратно выполнить завершающую часть работ по обустройству ленточного фундамента в целом. Заливка бетона не сложная, но ответственная операция.

На видео показано, как она выполняется.

Видео:

Многие застройщики, которые возводят дом своими руками, предпочитают выполнять заливку ленточного фундамента самостоятельно. В таком решении есть рациональное зерно.

Заливка производится поэтапно. В данном случае важно то, что можно отследить положение арматуры и не допустить перекосов или деформации.

По завершении заливки ленточный фундамент должен набрать прочность в течение трех-четырех недель.

схема, инструкция, цена за работу

Фундамент – это основа дома, качество возведения которого влияет на долговечность всего здания. Он держит массу строения, передавая нагрузку на грунт. Эта нагрузка часто не равномерная, что приводит к образованию трещин в бетонном основании. Армирование бетона придает ему большую прочность и жесткость, образуя монолитную конструкцию, работающую на сжатие и изгиб. Уложить арматуру самостоятельно, без привлечения профессионалов, может каждый, однако здесь неуместна экономия и упрощение технологий, вязка арматуры под ленточный фундамент должна проводится правильно – это гарантия прочности и долговечности дома.

С чего начать армирование

Работа по устройству фундамента начинается с разметки и подготовки грунта. Бетон можно заливать непосредственно в почву (в плотных грунтах выкапываются траншеи по размеру заливаемого фундамента) или в опалубку (рекомендуемый вариант). Перед тем, как залить бетон, необходимо провести тщательное армирование фундаментной ленты. Это можно сделать своими руками. Перед началом работы составьте схему армирования – это позволит точно вычислить требуемое количество материала.

Для частного строительства применяется ребристая арматура диаметром 12-18 мм класса А3. В том случае, если высота фундамента больше 150 мм, прутья устанавливается вверху и внизу, между собой ее связывают гладкой проволокой класса А1 с диаметром 6-8 мм. В результате образуется конструкция, в сечении представляющая собой квадрат или четырехугольник с прямыми углами, углами которого служат продольно расположенная арматура 12-18 мм, а стенками поперечные связки из гладких прутов 6-8 мм.

Для мало высотного строительства достаточно арматуры диаметром 12-14 мм. Более толстые пруты только удорожают строительство, использование их особого смысла не имеет.

Поперечные связки устанавливаются с внешней стороны конструкции и придают арматурному каркасу жесткость. Расстояния между прутами указаны в инструкции СНиП 52-01-2003.

Расстояние между прутами продольной арматуры должно быть «не более двукратной высоты сечения элемента и не более 400 мм», а «шаг поперечной арматуры следует принимать не более половины рабочей высоты сечения элемента и не более 300 мм».

Экономия на материале неуместна, но увеличение его количества прочности фундаменту не прибавит. Основную нагрузку воспринимает продольные плети каркаса, при этом верхние работают на сжатие, а нижние на растяжение.

Как соединять арматуру

Можно ли арматуру сваривать? Лучше не пользуйтесь сваркой – она ослабляет материал. Сваривать можно только арматуру с маркировкой «С». Но не имея опыта в сваривании каркаса, вы можете сталь подрезать, перекалить – все это скажется отрицательно на прочности арматурной решетки.

Правильный способ соединения прутов – это вязка металлической арматуры стальной вязальной проволокой. Такая проволока имеет толщину в 1,0-1,4 мм. Бывает простая и оцинкованная для защиты от коррозии. Для частного строительства подойдет любая. Обычно вязальная проволока предлагается в бухтах.

Для связывания используется специальный крюк, который продевается в петлю проволоки и закручивается так, чтобы проволока стянула связываемые части, плотно прижав их друг к другу. Закручивать проволоку следует с усилием, чтобы она с силой охватила оба связываемых прута. Но чрезмерные усилия прилагать не нужно – порвете проволоку. Обычно хватает несколько попыток, чтобы понять с каким усилием должна проводится вязка арматуры.

Есть разные способы вязки, но если вы не знаете как связать арматуру, то используйте самый простой способ – сложите кусок проволоки вдвое, оберните этим куском соединяемую детали, затем раздвоенный кусок проволоки вставьте в петлю, образовавшуюся при складывании проволоки. Теперь в петлю вставьте крюк и, проворачивая его по окружности, плотно затяните.

Крюк для вязки можно купить, либо его нетрудно сделать самостоятельно из гвоздя длинной 150-200 мм или куска арматуры диаметром 6 мм. Для этого гвоздь зажимается в тисках и изгибается с помощью молотка. Затем понадобится заточить один конец самодельного крюка на конус с помощью наждака, второй конец нужно будет изогнуть петлей и обмотать изоляционной лентой, превратив в удобную ручку.

В строительных магазинах предлагается специальный механический инструмент для закручивая вязальной проволоки, но для одного раза покупать его смысла нет, хотя можно взять его в аренду на 1-2 дня, если такая услуга предусмотрена.

Можно использовать шуруповерт, но в стесненных местах удобнее работать ручным инструментом, чем механическим. Крюк для шуруповерта также можно сделать из гвоздя или толстой проволоки. В этом случае с одной стороны проволока загибается, а с другой стороны крюк зажимается в шуруповерте. Шуруповертом лучше пользоваться аккумуляторным – длинный провод неудобно перетаскивать по сетке арматуры и есть опасность его повредить.

Схема соединения арматуры в местах пересечения стен

Схема соединения арматуры на углах опалубки

Армирование углов и примыканий

Очень часто армирование углов и примыканий в ленточных фундаментах делается неправильно, т.е. концы арматуры просто укладываются друг на друга и связываются без усиления. На углах и примыканиях арматуру следует гнуть, чтобы угол получался без разрывов. Для сгибания арматуры она зажимается в тиски, а на свободный конец одевается отрезок трубы – это позволяет согнуть прут аккуратно.

Если концы плетей приходятся на угол, то правильно будет усилить их Г-образными накладками из согнутой арматуры. Примыкания усиливают такими же накладками.

На углах ленточного фундамента образуется повышенное напряжение, при небрежном армировании они могут со временем подвергнуться деформации, усиление устраняет эту опасность.  Обвязка углов арматуры поперечными вертикальными и горизонтальными связками производится с меньшим шагом – в два раза чаще, чем в остальных местах фундамента.

Стыковка прутов

Длина нахлеста при стыковке отдельных прутов арматуры зависит от ее диаметра. Согласно СНиП для прутов 12-18 мм эти значения составляют:

  • 380 для 12 мм;
  • 480 для 16 мм;
  • 580 для 18 мм;

Связывайте перехлест в 2-3 местах – это важно для сохранения прочности арматурного каркаса.

Защита стальной арматуры от коррозии

Металл не должен соприкасаться с опалубкой, грунтом или проходить слишком близко к верху бетонной заливки. От края бетона он должен отступать на 50-80 мм. В этом случае сталь будет защищена от коррозии, которая может за несколько лет ослабить конструкцию.

Наличие небольшого слоя ржавчины на металле не ухудшает свойств арматуры, но, если пруты долго хранились и покрылись рыхлым слоем коррозии, то ее нужно аккуратно счистить стальной щеткой.

Арматура из стекловолокна

В последние годы появилась арматура из стекловолокна. Это хороший вариант для мало высотного строительства. Стеклопластик обладает рядом преимуществ. Это: высокая прочность, повышенная прочность на разрыв, большая долговечность, малый вес. Пластик не ржавеет, плохо проводит холод, в отличие от стали. Это значит, в доме будет теплее. Малая масса пластика делает работу с ним намного легче, чем с тяжелым металлом.

Видео: Армирование и опалубка мелкозаглубленного ленточного фундамента

Выигрыш по стоимости

Очень хороший выигрыш получается по цене – при одинаковом диаметре стеклопластиковая арматура стоит на четверть меньше, чем стальная. Но стеклопластик прочнее стали на разрыв, поэтому при замене стальных прутов пластиковыми, можно использовать арматуру тоньше, что дополнительно уменьшает цену строительства, цена за работу наемных специалистов снижается.

Замена стальной арматуры стеклопластиковой по физико-механическим свойствам (слева диаметр стальной арматуры в мм, справа стеклопластиковой):

  • 6 АIII  4 АCП
  • 8 АIII  6 АCП
  • 10 AIII  7 АCП
  • 12 АIII  8 АCП
  • 14 АIII  10 АCП
  • 16 АIII  12 АCП
  • 18 АIII  14 АCП

Как видите, вместо металлических прутов в 12 мм допустимо использовать пластиковые диаметром 8 мм. Затраты на арматуру в таком случае снижается в два раза, вы сами можете сравнить сколько стоит металлическая и стеклопластиковая арматура и сделать выводы.

Вязка стеклопластиковой арматуры

Связать стеклопластиковую арматуру даже проще, чем стальную. Для этого применяются пластиковые кабельные хомуты, такие же как используемые для увязки в косицы проводов. Второй вариант вязки – это специальные пластиковые зажимы. И хомуты и зажимы можно легко приобрести в любом строительном магазине – с ними обвязка становится простейшей работой. Допустимо соединять пруты вязальной проволокой.

В целом армирование ленточного фундамента стеклопластиковыми прутами в 1,5-2 раза менее трудоемко, чем прутами из стали.

Недостатки стеклопластиковой арматуры

Главный недостаток – низкая температурная стойкость. Уже при 200 градусах Цельсия она теряет свойства. Поэтому в случае пожара после воздействия высокой температуры фундамент придется демонтировать. Повторно строить на нем будет нельзя. Но в частном строительстве этот недостаток не важен.У стеклопластика низкий модуль упругости (в 4-6 раз ниже, чем у стали), из-за чего пруты из него легко гнутся, но при устройстве ленточного фундамента это положительное качество.

Делайте арматурный каркас сразу и заливайте его бетоном полностью, а не по частям. Если вы хотите, чтобы фундамент был надежен, то лучше заказать бетон на заводе. Изготовленная на заводе бетонная смесь имеет гарантированное качество. При заливке ленточного фундамента бетоном, привезенным на автомобильном миксере-бетоновозе, два-три человека легко справляются с работой за полчаса.

Вязка арматуры для фундамента: как вязать?

Содержание

Причиной армирования фундамента является отсутствие пластичности у бетона, и оно необходимо для того, чтобы в зоне растяжения не возникли трещины. Для этих целей используется стальная строительная арматура, которая является элементом бетонной конструкции, необходимым для компенсации растягивающего, изгибающего и сдвигающего усилия.

Арматура в фундаменте

В отличие от бетона, сталь является более устойчивой к растяжениям и может принимать на себя значительные нагрузки. В последнее время на рынке начали активнее использовать стеклопластиковую арматуру. Однако пока область ее применения не так широка, поэтому при выборе того, что использовать стеклопластиковую или стальную арматуру — предпочтение пока что отдается более привычному, второму варианту.

Требования к арматуре

При строительстве монолитного железобетонного, или ленточного фундамента необходимо, чтобы в процессе заливки не было смещения прутьев, которые используются для армирования, при этом должны соблюдаться проектные расстояния и, следовательно, шаг между прутьями должен оставаться постоянным.

В связи с тем, что наибольшая вероятность появления зон растяжения возникает на поверхности фундамента, в таких местах и следует выполнять армирование.

Но так как арматурный каркас подвержен коррозии, его необходимо защитить от внешних воздействий и это делается с помощью слоя бетона, так что глубина размещения каркаса должна составлять от 3 до 5 сантиметров.

Но это не значит, что армировать нужно только верхнюю часть монолитной конструкции, ведь направления возможной деформации заранее предсказать сложно. Другое дело, что в верхней и нижней части используется арматура диаметром 10-12 миллиметров, и поверхность ее должна быть ребристой, с тем, чтобы обеспечить более надежное соединение с бетоном.

Читайте также: как выполняется муфтовое соединение арматуры, и в чем его преимущества?

Что касается остальной части каркаса, то в соответствии со СНиП, для ее изготовления может использоваться менее толстая проволока с гладкой поверхностью. Если говорить об армировании ленточного фундамента, то в данном случае для внешней части каркаса используется арматура диаметром 10-16 миллиметров, а для внутренней 6-8 миллиметров.

Для ленточного фундамента больше характерно наличие продольных растяжений, поэтому основная нагрузка выпадает на горизонтальные продольные прутья.

к меню ↑

Способы вязки арматуры

Существует несколько способов крепления арматуры. Для этого используется:

При ведении строительства частных домов крепление арматуры с помощью сварки используется достаточно редко, так как для этого необходимо привлекать сварщиков.

Вязка арматуры для фундамента

В процессе уплотнения бетонной смеси, возможно нарушение соединений, да и процесс сварки приводит к тому, что структура материала арматуры существенно меняется, поэтому в таком случае можно использовать только арматуру с маркировкой имеющей букву «С».

к меню ↑

Вязка при помощи проволоки и хомутов

В частном и малоэтажном строительстве, в основном используется арматура А240, А400 и А500С единственная, которую можно варить. Для того, чтобы армировать такие конструкции как фундаменты, перекрытия, перемычки и балки применяется стальная горячекатаная стержневая арматура, диаметр которой варьируется от 6 до 20 миллиметров.

Обвязка арматуры с помощью металлических скрепок и пластиковых хомутов не представляет большой сложности и особых навыков в этом случае не требуется, но такие способы являются более дорогостоящими.

А если площадь армирования достаточно велика, то вязка проволокой оказывается значительно более выгодной. Для изготовления скрепок используется стальная проволока диаметром от 2 до 4 миллиметров, и сама скрепка с одного конца имеет крюк, а с другого петлю.

В процессе вязки петля надевается на нижний прут ниже места скрещивания арматуры, а крючок цепляется за этот же пруток только выше места скрещивания. Надежность соединения обеспечивается за счет упругости скрепки и в процессе обвязки не нужно применять дополнительный инструмент, все делается вручную.

data-ad-client=»ca-pub-8514915293567855″
data-ad-slot=»1955705077″>

Вязка арматуры проволокой

Аналогичная ситуация наблюдается и в том случае, если обвязка выполняется с помощью пластиковых хомутов, при этом производительность работы оказывается значительно более высокой, чем при использовании других способов. Правда при этом нужно учитывать, что выполнять обвязку с помощью пластиковых хомутов при низкой температуре не рекомендуется, ведь пластик на холоде становится хрупким и лопается.

Сейчас на рынке предлагаются пластиковые хомуты со стальным сердечником, которые предназначаются для закрепления различных кабелей и труб на заборах, но и при обвязке арматуры они также очень удобны и функциональны.

Хотя нужно признать, что и стоимость таких хомутов существенно выше и их использование повлечет за собой дополнительные расходы. Наиболее распространенным способом изготовления каркаса для обеспечения прочности ленточного фундамента является ручная вязка с помощью проволоки.

Особое внимание в данном случае необходимо обратить на качество используемой проволоки, диаметр которой обычно один миллиметр, сечение круглое, а размер зависит от каждой конкретной ситуации.

Желательно чтобы проволока была обожженной, ведь в этом случае она обладает необходимой тягучестью, мягкостью, и при этом сохраняет свою прочность. Необожженная проволока будет ломаться при сильном затягивании узлов, да и работа с ней доставит немало неприятных минут. Кроме этого, термически обработанная проволока плотно прилегает к прутьям арматуры, и соединение получается надежным и прочным.

к меню ↑

Способы вязки арматуры, их преимущества и недостатки (видео)


к меню ↑

Ручная вязка

Для ручной обвязки необходимо соответствующее приспособление и желательны также пластиковые фиксаторы, или бобышки. С помощью фиксаторов, кроме всего прочего создается своеобразный защитный слой, которые предотвращает контакт опалубки и арматуры, что является нежелательным.

Что касается приспособления для обвязки, то это может быть:

Использовать пистолет удобнее всего, но серьезным его недостатком является неудобство при работе в труднодоступных местах, которые встречаются практически везде.

С другой стороны, производительность работ при использовании пистолета гораздо выше, поэтому иногда используется комбинированный вариант, когда на горизонтальной поверхности используется пистолет, а в труднодоступных местах обвязка производится с помощью крючка.

Схема вязки арматуры определяется заранее и соответствии со СНиП расстояние между двумя рядом стоящими в вертикальном положении стержнями должно быть как минимум в два раза больше, чем сечение усиления.

Расчет арматуры для фундамента

Максимального ограничения в данном случае нет, ведь каждый проект имеет свои особенности, зависящие от типа используемых материалов, а также от способов кладки. Кроме того, в СНиП указывается, что расстояние между соседними продольными стержнями варьируется от 10 сантиметров до 40. Что касается поперечных стержней, то по СНиП расстояние между соседними стержнями не должно быть больше тридцати сантиметров.

к меню ↑

Правила ручной вязки

Опытным специалистам хорошо известно как правильно вязать арматуру, однако с этим процессом может справиться и начинающий строитель, если будет четко следовать рекомендациям.

В данном случае вязка арматуры клещами гораздо неудобнее, чем крючком, главное приобрести определенную сноровку.

Сам процесс вязки состоит из нескольких этапов:

  1. Следует отрезать кусок проволоки, размер которой составляет порядка тридцати сантиметров и сложить его вдвое.
  2. Место соединения прутков оборачивается по диагонали, а крючком цепляется петля.
  3. Свободные концы заводятся в крючок.
  4. Крючок поворачивается по часовой стрелке до тех пор, пока позволяет упругость проволоки.

Не следует закручивать соединение слишком сильно, с тем, чтобы не порвать проволоку, хотя даже если одно из соединений лопнет это не критично, главное чтобы конструкция сохраняла свою форму.

Как таковой, нормы расхода проволоки на одно соединение по СНиП не предусматривается, но есть определенные нормы на весь объект, которые производятся из расчета 200 миллиметров проволоки на узел при работе пистолетом. При ручной вязке расход материала будет больше на 20-30%.

Статьи по теме:




Портал об арматуре » Вязка » Способы вязки арматуры для фундамента

Какая арматура используется во время армирования ленточного фундамента советы экспертов




Ленточный тип фундамента, используется в том случае, когда  строится здание  тяжеловес. То есть , в его строительстве используется только тяжелый стеновой материал. К такому материалу относятся кирпичи, шлакоблоки, бетон и другое.

В зависимости от величины постройки, роется траншея под фундаменте.

Если взять вид частного дома. То в среднем  его ширина около 50 сантиметров и не больше, полтора метра в глубину. Далее устанавливается опалубка, и вся форма заливается бетонным раствором.

Но, чтоб избежать  растрескивания основания фундамента во время усадки грунта, прежде чем  залить бетонный раствор в опалубку, основание фундамента необходимо армировать.

Какая нужна арматура для ленточного фундамента

Вопрос напрашивается сам. Какая арматура для этого используется? Выбирая вид материала для использования его в фундаменте, как армирование, следует учесть тип самого основания, мощь и высоту будущей постройки.

В основном, это:

  • Арматура монтажная:
  • Арматура конструктивного или распределительного типа, которая чаще всего используется как армирование дополнительное. Основная функция этого типа арматуры, усилить жесткость;
  • Арматура рабочая;
  • Продольный вид арматуры, что используется в качестве повышения сопротивляемости;
  • Поперечный тип арматуры, что больше рассчитан на нейтрализацию общей нагрузки.

Какой диаметр арматуры нужен для ленточного фундамента

Среди всех видов арматуры существует средний показатель, по которому определяется диаметр необходимой арматуры.  Кроме этого, делая свой выбор, обратите внимание на внешний вид арматуры.

Она может иметь гладкую поверхность, а может быть с ребристой поверхностью. Арматура с ребристым верхом считается более прочной, чем арматура гладкая. За счет своеобразной поверхности, то есть за счет ребер этот тип арматуры имеет свойство лучшего сцепливания с бетоны раствором.

С гладкими сторонами арматура используется в основном, как конструктивный элемент, то есть в качестве скелета для фундамента.

Если будущее здание, является индивидуальным строением, то в этом случае, для армирования лучше всего использовать  металлически прутья 8-16 мм в диаметре. При этом их размер зависит от размера самого здания.

Устанавливается тип армирования, про который писали выше, несколькими методами. При этом первый вид установки арматуры, производится ручным способом вязки заблаговременно до установки опалубки. Это значит, что заготовленные прутья между собой нужно связать при помощи мягкой проволоки.

Таким образом, получившийся каркас устанавливается вовнутрь опалубки и заливается бетонным раствором. В качестве укрепления фундамента устанавливают дополнительный пояс. Если строитель не профессионал, сам процесс связывания арматуры, долгий и кропотливый.

Такое скрепление можно заменить на сварку. Не смотря на то, что при помощи сварки процесс связывания сокращается, прочность  такого фундамента ниже.

Сваривать каркас арматуры безопасно только в том случае, когда  с таким каркасом фундамент нужен для помещения не жилого типа.

Ленточный же фундамент, армируется в два опоясывающих ряда. Первый ряд пояса укладывается в самом низу опалубки, а второй пояс сверху. При этом  должны использоваться прутья только 10-14 мм в диаметре. Помните, чем тяжелее само здание, тем диаметр арматуры должен быть больше.

В основании каркаса, обязательно использовать арматуру с ребристой  поверхностью, дополнить скелет каркаса уже можно гладкими прутьями.

При этом диаметр гладких прутьев должен быть не меньше 8 мм с учетом того, что располагаются они друг от друга на расстоянии 50 сантиметров друг от друга.

При этом металлические изделия связываются так, чтоб получилось, что-то в виде клетки.

Если все выполнить правильно, во время усадки и под воздействием внешней среды, фундамент не утратит своей мощи, а только будет все крепче и крепче с каждым годом.

Расчет количества арматуры для ленточного фундамента

Вследствие того, что ленточный фундамент меньше подвержен изгибу, чем, к примеру, плитный фундамент, для армирования использует арматура, имеющую диаметр от 10 до 12 мм и очень редко диаметр равный 14 мм.

При армировании используют два пояса:

  • Продольные прутки – их укладывают на расстоянии 5 см от поверхности фундамента в нижней и верхней его части. Именно они принимают на себя нагрузку на фундамент. Поэтому в этом случае необходимо использовать ребристую арматуру.
  • Вертикальные и поперечные прутки – они не несут большой нагрузки, поэтому их выполняют из гладкой арматуры

К примеру, если ширина фундамента равна 40 см, то будет достаточно четырех продольных прутков, при этом два должны быть сверху и два снизу.

Приведем пример.

Длина фундамента под дом 6 на 10 м с двумя внутренними стенами:

6 + 10 + 6 + 10 + 6 + 10=48 метров.

Если ширина фундамента равна 60 сантиметров при армировании в 6 продольных ребристых прутов, то длин их составит 48 * 6 = 288 метров.

Каркас из арматуры для ленточного фундамента

При создании каркаса для этого вида фундамента, можно использовать 4 прутка арматуры, которые соединяют между собой в каркас, имеющий диаметр от 6 до 8 мм. При этом, между толстыми прутками расстояние должно быть равным 30 см.

Такой фундамент получится длинным и не очень широким и в нем возможно полное отсутствие поперечных. А горизонтальные прутья понадобятся, чтобы создать каркас.

Очень важным является армирование углов фундамента.

Вязка арматуры под ленточный фундамент

Для того, чтобы каркас был прочным, прутья нужно соединять клеткой, при этом, располагая ряды под углом 90 градусов.

Отличным способом соединения является вязка специальным крючком с использованием проволоки.

Как вязать арматуру для ленточного фундамента

Сама вязка арматуры выполняется таким образом:

  1. Берется проволока и отрезается кусок проволоки равный 30 сантиметров
  2. После складывается пополам
  3. Далее необходимо обернуть кусок проволоки вокруг соединения прутьев по диагонали
  4. Следующий этап – вденьте крючок для вязки в петлю
  5. Теперь заведите свободные концы проволоки в крюк
  6. Последний этап – поворачивайте крючок по часовой стрелке до достижения хорошей надежности

Кроме того, для вязки можно использовать электрические крючки или применить шуруповерт со специальной насадкой.



как правильно связать, схема, видео

Существуют различные виды фундаментов, на которых возводятся дома и другие постройки, все они являются основой прочности и надежности, именно от них зависит, насколько теплым будет помещение и насколько долго прослужит строение. Самым популярным и требующим минимальных затрат является ленточный фундамент. Но он может проседать. Для того чтобы этого избежать и продлить долговечность, необходимо правильно произвести армирование, для чего нужно правильно связать арматуру. Для каждого вида фундамента существует свой вид вязания. Рассмотрим, как произвести армирование и как правильно вязать арматуру для ленточного фундамента, как самого популярного и часто используемого.

Для вязания арматурных каркасов для ленточного фундамента потребуется проволока 0,8-1 мм в диаметре.

Начало правильного армирования ленточного фундамента

В ленточном фундаменте основная нагрузка на растяжение ложится именно на арматуру, а на сам бетон ложится нагрузка на сжатие. Поэтому в нем нужно производить армирование правильно, а именно сделать армирование верхней и нижней части, а вот средняя часть не несет на себе никакой нагрузки, поэтому смысл в ее армировании отсутствует. Для долговечности фундамента, нужно качественное армирование, а для этого необходимо правильно выбрать арматуру.

При покупке арматуры необходимо обратить внимание на обозначения на ней.

Так, индикатор С говорит о том, что данная арматура подходит для сваривания и правильно будет ее использовать именно для этих целей, а индикатор К подсказывает, что она имеет стойкость от коррозионного растрескивания. Совет: обратите внимание, что, если на арматуре отсутствуют обозначения, она не подходит для использования в фундаментах. Экономить при покупке неправильно, так как некачественный продукт приведет к тому, что фундамент строения даст трещины, которые впоследствии перейдут на стены.

Для того чтобы вязать арматуру, вам понадобится:

Схема устройства армированного каркаса для ленточного фундамента.

  • арматура;
  • отожженная вязальная проволока 0,8 – 1 мм в диаметре;
  • специальный крючок для вязки (можно использовать пассатижи).

Одному человеку, не имеющему опыта в связывании, будет очень сложно произвести армирование самостоятельно. Лучше заранее найти себе помощника, а лучше двух, которые смогут помочь правильно вязать, так как для установки арматуры в проектное положение потребуется три человека.

Для того чтобы армировать ленточный монолитный фундамент, из арматуры нужно приготовить короба, которые будут иметь квадратную форму в сечении с длиной сторон 350-400 мм. А вот их длина, если, конечно, позволят габариты, должна быть 3 метра. Вязать их лучше заранее, а для этого необходимо просчитать, какое количество коробов понадобится.

Вернуться к оглавлению

Пошаговая инструкция армирования проволокой

Когда производится армирование монолитных ленточных фундаментов вместо проволоки можно использовать специальные пластиковые хомуты, но следует обратить внимание на то, что их использование целесообразно только в случае, если во время заливки бетона, по армирующему каркасу никто не будет ходить или стоять на нем. Во всем остальном их вяжущими свойствами никто не был недоволен.

Последовательность действий:

Схема вязки арматуры.

  1. Отрежьте кусок проволоки, длина которого будет равна 30 см.
  2. Сложите отрезанную проволоку в два раза (пополам).
  3. Проволока должна находиться в левой руке, в правой должен быть вязальный крючок.
  4. Проволоку подводим под арматуру, под соединениями прутьев.
  5. Крючок для вязки необходимо вставить в петлю проволоки.
  6. Проволокой полностью огибаем арматуру и свободный ее конец кладем на крючок.
  7. Крутим крючок по часовой стрелке для того, чтобы замотать концы проволоки вместе. Совет: не переборщите с закручиванием, так как есть вероятность порвать проволоку. Практика доказала, что для надежного скрепления арматуры достаточно трех оборотов крючка.
  8. Вынимайте крючок из петли. Соединение завершено.

Данный процесс описывает только одно соединение, а поскольку для армирования ленточных монолитных фундаментов требуются объемные короба, то весь процесс является достаточно трудоемким и занимает достаточное количество времени. Для упрощения его можно купить в специализированном строительном магазине специальный вязальный пистолет для арматуры.

Вернуться к оглавлению

Укладка готового армирующего каркаса

Укладка каркаса в основание – не менее важный этап, чем вязание. Именно на этом этапе вам и понадобится третий помощник, который будет укладывать каркас вместе с вами. Он должен давать сигнал к поднятию конструкции, в это время двое, удерживая оттяжки, должны установить в нужном месте стержень. Третий все это время координирует их действия. После того как вы завершите укладку всех коробов, все стыки свяжите вязальной проволокой – это обеспечит большую устойчивость конструкции, а значит, вы будете уверены, что вся уложенная вами конструкция после заливки ее бетонным раствором выдержит вес строения и прослужит долго и качественно. Поэтому вязать их между собой нужно обязательно.

Не стоит забывать и о специалистах, которые единственные могут произвести правильное связывание арматуры для монолитных ленточных фундаментов и правильно уложить, и залить бетоном. Но если вы все же хотите сделать армированный фундамент своими руками, то не забывайте советоваться с ними.

Как связать арматуру под ленточный фундамент

  • Другие способы соединения фитингов
  • Как связать пластиковую арматуру
  • Ленточный фундамент часто используют как основу для строительства. Замкнутая схема, напоминает железобетонную ленту, которая устанавливается по периметру несущих стен здания. Такой фундамент оптимизирует нагрузку на основание, распределяя ее по всей площади дома, что увеличивает устойчивость здания к просадкам и предотвращает его перекос.

    Такая конструкция позволяет создавать самые разные постройки, в том числе деревянные дома и монолитные конструкции из бетона. Кроме того, требуется гораздо меньше материала и подготовительных работ, что позволяет сэкономить на строительстве, но по соображениям качества вам нужны хорошие полосы армирования, которые производятся за счет когерентного армирования.

    Для создания и укрепления ленточного фундамента используется обычная арматура, скрепленная в одну конструкцию. На нее ложится основная нагрузка, которая увеличивает срок службы фонда.

    Для того, чтобы выбрать правильную фурнитуру. Подходящий материал с показателем К — коррозионностойкий. Используйте индикатор C, но он предназначен для соединения сваркой.

    Внимание! Клапан без индикатора лучше не брать.

    Перед тем, как привязать арматуру для фундамента, следует выбрать способ соединения. Часто используют вязание крючком, которое позволяет скреплять детали обычной проволокой. Для этого используются три разъема:

    • провод;
    • Клипса пластиковая

    • ;
    • пластиковых зажима с металлическим сердечником.

    Часто используют проволоку, это надежный и проверенный вариант. Но пластиковые зажимы удобнее, быстрее монтируются и не требуют инструментов. Единственный их недостаток — плохой коммит, но он проявляется только при нагрузке на фрейм перед заливкой. Пластиковые хомуты после застывания бетона не уступают по свойствам проволоке.

    Совет! Можно использовать ремни с металлическим сердечником. Они сочетают в себе преимущества обоих вариантов, обеспечивая прочное соединение для армирования.

    Так как связать арматуру для фундамента вручную достаточно сложно, для этого воспользуйтесь инструментами. Они позволяют ускорить процесс и значительно улучшить качество светильников. Хороший инструмент обеспечит быстрое армирование ленточного фундамента.

    Среди основных инструментов для стыковки фитингов используются:

    • крючок для вязания;
    • дрель с насадкой;
    • вязальный пистолет;
    • крючок самодельный.

    Иногда используют пластиковые зажимы (проушины), но с ними неудобно работать и требуется готовая основа.Все инструменты работают по одному принципу, с их помощью «наматывают» проволоку после ее вязания. Отличается только вязанием пистолета, который сам запечатлел дизайн, и ее завязкой.

    Однако ленточный фундамент неудобно вязать им, так как рабочая зона мала.

    Практичный и универсальный вариант — крючок. Это профессиональный инструмент для компаундов, который можно использовать где угодно. Он компактен и может использоваться для армирования бетона ленточных фундаментов.Самодельный крючок скопируйте его, как обычный крючок на ручку.

    Для ускорения процесса используйте дрель с насадкой. Она быстро выполняет откат соединений, пока не перестанет надежно фиксировать конструкцию. Однако, если инструмент крупный, завязывать рамку из ленты будет неудобно.

    Совет! Это упражнение можно делать самостоятельно. Для этого подойдет насадка в виде обычного крючка и отвертки.

    Принцип работы всех приборов аналогичный — намотка провода на каркас.Поэтому выбор зависит от личных предпочтений и не влияет на результат.

    Схема армирования ленточного фундамента ↑

    Вязать армирование фундамента вручную довольно просто. Перед этим нужно правильно установить каркас. Для этого подхода следующая схема ременной рамы:

    Количество зон армирования зависит от длины и высоты ленточного фундамента. Если конструкция простая, дополнительных стержней в той же зоне не существует, схема преобразуется в куб с восемью креплениями в сегменте.N и L отвечают за расстояние, на котором можно связать арматуру для фундамента. Часто это 100-300 мм, в зависимости от нагрузки на конструкцию. По высоте сегмент сделайте так же, а ширину около 300 миллиметров. При необходимости можно добавить дополнительные линии армирования, как показано на рисунке.

    Схема армирования простая и состоит из нескольких этапов:

    • возьмите кусок проволоки длиной 25-30 см;
    • складывается пополам;
    • подводится под шатуны неразъемные боковые;
    • Петля

    • цепляется за крючок и полностью охватывает арматуру;
    • , затем свободный конец надевается на крючок, начинается намотка;
    • крючок нужно повернуть по часовой стрелке до упора;
    • после снятия крючка соединение готово.

    Важно! Не стоит сильно затягивать провод, так как он может лопнуть.

    Путь петель для ответной планки фундамента можно увидеть на этой схеме, где отмечен блок ступеней на 5 ступеней, а на оставшиеся две.

    Наличие отвертки с насадкой упрощает намотку проволоки, а вязание самого пистолета выполняет весь процесс. С практикой скорости ручного завода повышается по мере надежности таких соединений.

    Для соединения каркаса в ленточный фундамент используются другие способы, кроме стыковки.Хомуты из пластика, о которых упоминалось ранее, а также сварочные. Их использование имеет ряд преимуществ, но многие предпочитают обычный провод. И этому есть причина.

    Хомуты из пластика — удобный и простой способ подключения. Быстро схватывается, не требует инструментов и не уступает по надежности после затвердевания бетона. Но у него есть недостатки:
    Цена

    • ;
    • слабость соединений перед заливкой бетона;
    • нестабильность температуры.

    Это соединение дорогое, и его надежность перед заливкой бетона вызывает сомнения. При небольшой нагрузке клапан может просто вести, испортив всю работу раньше. Низкая температура зажима разрушительна, соединение разрывается при небольшом морозе. Поэтому лучше использовать для быстрых и простых конструкций.

    Нужно ли при сварке крепить арматуру к фундаменту? Это надежное соединение, для которого требуется только опыт и сварочный аппарат. Он обеспечивает хорошую монтажную раму и требует минимум ресурсов для самостоятельной работы.

    Но недостатком этого метода является потеря прочности арматуры. Металл под термическим воздействием теряет свои свойства, что особенно сказывается на его устойчивости к низким температурам. Так что готовая конструкция может просто треснуть при первых морозах. И времени на него потратил очень много. Поэтому на вопрос «вязать или варить арматуру» многие предпочитают первый вариант.

    Стекловолокно — альтернатива металлу при создании фундамента. Он имеет более низкую стоимость и вес, а срок его службы намного выше.Но порядок стыковки такого каркаса несколько отличается от обычного.

    Перед тем, как вязать пластиковую арматуру для фундамента, необходимо провести точные расчеты — это не тот металл, который выдержит небольшие погрешности по весу и нагрузке, ему нужен просчет и точное распределение веса. Расстояние между стержнями при привязке колеблется от 15 до 35 сантиметров, в легких конструкциях иногда достигает 60.

    Для создания основания всегда используются пластиковые поддоны (проушины), которые позволяют конструкции не проседать при заливке бетона.Для обвязки армирования стекловолокном используется просто проволока или зажимы. Не допускается работа без замеров, все соединения должны быть равномерно распределены по периметру.

    Важно! Для устойчивости конструкции из стеклопластика используются специальные металлические элементы, предотвращающие деформацию и провисание каркаса.

    Обвязка арматурной полосы фундамента — процесс несложный, но требует внимания к каждому элементу. Зависит от прочности конструкции и надежности готового фундамента. Для этого нужны разные инструменты и схемы, но процесс довольно простой. Более подробное объяснение того, как связать арматурный стержень ленточным фундаментом, смотрите в видео:

    Связанные с контентом

    методов, норм и правил, каркас под фундамент. Технология вязания армирования монолитной плиты.

    Технология строительства фундамента состоит из нескольких основных этапов: разметка, рытье траншеи, укладка песчано-гравийной подушки, сборка опалубки, вязание каркаса из арматуры и заливка бетона.Все этапы необходимо проводить в соответствии с необходимыми требованиями и строительными нормами, так как фундамент является фундаментом сооружения и малейшие ошибки в процессе его возведения могут значительно сократить срок эксплуатации.

    Особое место в возведении фундамента занимает вязка арматуры, правильно соединенный каркас сделает конструкцию максимально прочной. Такой фундамент не боится внешних воздействий и не лопнет при малейшем смещении грунта.Поэтому в этой статье мы подробно разберем вопрос: как правильно вязать арматуру для фундамента?

    Способы армирования

    Рассмотрим основные способы подключения арматуры для фундамента. Опытные строители практикуют четыре основных метода приклеивания арматуры для сборки различных каркасов и сеток:

    1. армирование вязальным проволокой;
    2. арматура внахлест
    3. механическое соединение арматуры с помощью стальных муфт.

    У всех методов есть свои плюсы и минусы. При строительстве домиков чаще всего применяется установка арматурного каркаса путем сварки или вязания арматуры проволокой.

    Вяжем или готовим детали

    Сравнивать эти два метода не совсем корректно, так как это разные технологии, но все же существуют ситуации, когда выбор между этими методами сэкономит время и деньги, не повредив прочности конструкции.

    Сварка арматуры — один из самых эффективных способов, но использование такого типа связующего армирования не всегда целесообразно.Чаще всего его применяют для установки больших каркасов многоэтажных домов и тяжелых кирпичных коттеджей.

    Недостатки присоединения арматуры сваркой:

    • необходимы профессиональные навыки или придется прибегнуть к услугам сварщика, что существенно повлияет на стоимость строительства;
    • снижение прочности арматурных изделий в местах сварки;
    • нельзя использовать, например, арматуру одного из самых популярных классов А-400 (А-III) нельзя будет соединить сваркой, не удастся сварить арматуру из стеклопластика;
    • возможность повреждения швов при уплотнении бетона вибраторами.

    При строительстве частного дома, бани или другого сооружения рациональнее всего использовать вязальную арматуру проволокой.

    Преимущества и недостатки вязания проволочной арматуры

    Преимущества:

    • скорость работы — вязать арматуру проволокой просто и быстро, но при ручном способе вязания арматуры процесс становится очень трудоемким;
    • дефекта легко устранить — каркас для фундамента не должен быть идеально ровным, но все же при небольшом отклонении или поломке при сварке соединения придется прибегнуть к дополнительным операциям, например, с помощью болгарки для удаления трещин сваркой, а в в случае вязания проволокой порванную проволоку невозможно удалить даже, намотав на нее новую;
    • вязание можно производить прямо в опалубке;
    • низкая стоимость по сравнению со сваркой;

    К основным недостаткам вязания арматуры проволокой можно отнести хрупкость получившейся конструкции.

    Собранная конструкция имеет хорошую прочность, но при перемещении, например при погружении в опалубку, теряется прочность, особенно этот эффект заметен на арматуре из стекловолокна. Дело в том, что изгиб арматуры изменяет натяжение в местах вязания, поэтому вся конструкция начинает ходить, и это становится сложной задачей.

    Инструмент для вязания арматуры

    Проволочную арматуру можно вязать разными техниками и разными инструментами.

    Инструменты и принадлежности для вязания:

    • крючок;
    • подручных средств:
      • крючков самодельные;
      • Отвертка крючковая

      • ;
      • стальной стержень диаметром примерно 50 мм и длиной 250 мм;
    • вязальный пистолет;
    • плоскогубцы или плоскогубцы.

    Крючок

    Вязание журнальным крючком имеет два недостатка:

    1. ручная работа;
    2. нужно набить руку для хорошей скорости.

    Крючок для арматуры

    Как правило, такие крючки имеют удобную пластиковую ручку, наконечник из инструментальной стали и практичность в работе, их стоимость находится в пределах 1000 рублей.

    В магазинах также можно найти автоматические крючки для вязания фурнитуры, хотя отзывы о них разнятся. Многие говорят о небольшом ресурсе, другие о том, что этим инструментом сложно скрутить проволоку толщиной более 2 мм. Есть и положительные отзывы.

    Крючок самодельный

    Построить баню? Требуется связать небольшой каркас, но под рукой нет инструмента? Самодельный крючок для вязания можно сделать из подручных средств.

    Самодельный крючок

    Материалом для такого крючка может быть стальная проволока подходящего диаметра, обычные гвозди или другие материалы.В качестве ручки можно использовать различные трубочки, либо сделать ручку из дерева.

    Отвертка крючковая

    Для автоматизации процесса вязания можно использовать отвертку с самодельным крючком, которую несложно сделать из грифеля.

    Отвертка с крючком

    Такое устройство позволяет ускорить процесс, а с помощью регулятора опций крутящего момента инструмент можно отрегулировать так, чтобы натяжение жгута было максимальным, а проволока не порывалась.

    Пистолет для вязания арматуры

    Строительные пистолеты для вязания арматуры — самый быстрый и удобный способ сборки арматурных каркасов фундамента, но высокая стоимость этого вида инструмента делает этот вариант пригодным только для масштабного строительства.Стоимость пистолетов для вязания арматуры начинается от 30 000 рублей.

    Пистолет для вязания арматуры в работе

    Скорость работы с таким инструментом может доходить до 2 секунд на 1 узел.

    Проволока для вязания фурнитуры

    Самым важным инструментом при вязании фундаментного каркаса является проволока, от выбора которой зависит ее прочность, скорость работы и экономия средств.

    Проволока вязальная изготавливается из низкоуглеродистой стали по ГОСТ 3282-74 — «Проволока стальная низкоуглеродистая общего назначения.Технические условия. «

    Также существуют требования к диаметру проволоки к диаметру арматуры:

    • для фурнитуры ∅ до 12 мм применяется вязальная проволока ∅ 1,2 мм;
    • для рам из арматуры ∅ 16-18 мм использовать проволоку ∅ 1,6 мм;
    • для фитингов диаметром более 18мм, 2мм или 2х1,2.

    Способы и схемы вязания арматуры проволокой

    Проволоку можно вязать разными способами по разным схемам.Как правило, по экономии и силе затяжки они не сильно отличаются. Основное различие в удобстве заключается в том, какой из них вам больше нравится и чем пользоваться.

    Самый простой способ

    Этот способ на сегодняшний день является наиболее удобным и распространенным способом вязания арматуры вручную, отзывы о нем в Интернете также только положительные.

    Более подробно и наглядно этот способ показан на видео в конце статьи. По этому методу вязать арматуру можно как вручную, так и крючком, и полуавтоматически с помощью отвертки.

    Фото бонуса вязания арматуры

    Небольшая подборка из 10 фото по вязанию арматуры для фундамента.

    Видео вязание арматуры

    В этом видео показано, как быстро связать арматуру для фундамента. Рассмотрены два разных способа вязания арматуры:

    • с крючком;
    • отверткой с самодельной насадкой из шиферного гвоздя.

    И напоследок, если вы не умеете вязать арматуру для основы, попробуйте импровизировать и придумайте свою методику вязания.

    Фундамент будет прочным и устойчивым к различным нагрузкам при соблюдении нескольких основных факторов: правильного выбора арматурных стержней (сечения и типа), марки и качества бетона, а также правильно подобранного способа крепления стержней. в единый каркас — так называемую вязальную арматуру.


    Как известно, затвердевший бетон имеет высокий уровень прочности, отлично сопротивляется сжатию, но слаб по отношению к нагрузкам на растяжение, сдвиг и изгиб.Проще говоря, бетонная конструкция не имеет должного уровня пластичности, из-за чего готовый фундамент или стена трескаются, расслаиваются, другие видимые и скрытые дефекты. Этот недостаток призван устранить армирующий каркас.

    Арматурные стержни — металлические или композитные стержни круглого сечения диаметром от 4 до 80 мм. Стержни нарезаются, соединяются в единый пространственный каркас с интервалом между соседними элементами 40-60 см и устанавливаются в опалубку перед заливкой товарного бетона и формированием литой плиты. Полученная единая конструкция называется железобетонной и отличается лучшими техническими характеристиками по сравнению с обычными бетонными заготовками.

    Стальная арматура выпускается нескольких типов:

    1. Монтажная. Используется для формирования пространственного «каркаса». Нарезанные арматурные стержни укладываются и закрепляются поперечно в вертикальной и горизонтальной плоскости. Самая очевидная отличительная черта — гладкий профиль и маркировка А1 или А240.

    2.Работающий. Этот вид изделий расположен в каркасе продольно (в горизонтальной плоскости), поэтому в готовой конструкции предполагается нагрузка на изгиб, сдвиг, растяжение, компенсирующие напряжения бетонного камня. Профиль этого вида периодический (гофрированный) трех типов: кольцевидный, серповидный, смешанный. Доступен в классах A-II, A-III, A-IV, A-V, A-VI.

    Например, рабочая арматура используется для формирования монолитной фундаментной плиты для горизонтальных перпендикулярно расположенных ячеек, а также для крепления вертикальных пучков между ними.

    Наиболее уязвимое место в арматурном каркасе — перекрестие. Для их крепления используются два метода:

    • Сварка. Это профессионалы считают самым надежным, но есть несколько существенных условий. Во-первых, вы можете сваривать только стальные стержни с маркировкой «C» (A400C, A500C). Во-вторых, стоимость производства и работ значительно увеличивает стоимость строительства, ведь вам понадобится сварщик с принадлежностями и специалист по сварке. Самостоятельно эта процедура настоятельно не рекомендуется.В-третьих, значительно увеличиваются сроки формирования арматурного каркаса.
    • Арматурное вязание своими руками. Это самый быстрый и дешевый способ соединения деталей. Область перекрестия плотно скрепляется специально разработанным материалом: вязальной проволокой диаметром 1,2-1,4 мм или пластиковыми зажимами.

    Чаще всего мастера отдают предпочтение второму способу. Схема простая, но здесь есть подводные камни. Приведенная ниже инструкция поможет новичкам правильно закрепить арматурные стержни в единый каркас своими руками.

    Проволока или пластиковые зажимы?

    Первый и самый распространенный способ работы — вязание вручную или подручными механическими средствами. Для этих целей можно использовать плоскогубцы, промышленные крючки (цанги) или самоделки. Качество соединений зависит от опыта мастера.

    Кроме инструмента потребуются струбцины и расходный вязальный материал. Ручное управление позволяет использовать проволочные или пластиковые зажимы.Прокат стальной достаточно мягкий, выпускается двух разновидностей:

    Если арматура полностью скрыта бетоном, то можно выбрать более дешевую неоцинкованную проволоку. Но если, например, формируется фундамент с выводом армирующих связок над бетонной плоскостью (для последующей установки колонн или других элементов), то лучше использовать стальной прокат, защищенный цинковым покрытием от коррозии.

    Для армирования металла следует использовать проволоку, а пластиковые зажимы оставить для композита.И не меняйте сталь на гибкий ПВХ. В цене нет преимущества, но в прочности и долговечности фундамент или плита могут существенно потерять. Тем не менее, пластик ломается намного слабее металла, и все заверения продавцов в обратном — не более чем маркетинговое продвижение товара.

    Второй способ работы с арматурными стержнями — это вязание с помощью электроинструмента. В эту категорию входят промышленные крючки для дрели или шуруповерта, а также электрический или аккумуляторный вязальный пистолет.Последнее особенно интересно. Это особый механизм, напоминающий газовый ключ особо больших размеров, который после запуска самостоятельно связывает перекрестья арматурных стержней и плотно стягивает жгут.

    По мнению опытных мастеров, пистолет удобен на горизонтальных поверхностях, вязка каркаса монолитной плиты осуществляется быстро (время операции — 1-2 секунды), правильно и качественно. Но он не подходит для труднодоступных мест.Минусом устройства также является большой расход проводов и необходимость частой подзарядки аккумулятора, особенно если закладывается фундамент под большой объект.

    Схема действий

    Сначала рассмотрим, как осуществляется прокатка металла с помощью арматурного крюка.

    Первый способ:

    • Возьмите проволоку в руки, сложите пополам.
    • Согните палец примерно на 1/3 (считая от петли).
    • Наложите арматуру и зацепите петлей.
    • Прокрутите инструмент и возьмитесь за другой конец проволоки, потянув конец стального троса на себя. Вязание выполняется за 3-5 оборотов.
    • Снимите цангу и загните концы. Если слишком долго — обрезайте.

    Точное количество оборотов необходимо определить опытным путем. Лента не должна быть слабой, непрочной, но слишком тугая может растянуть и истончить проволоку.

    Второй способ:

    • Прокат стальной, сложенный пополам.
    • Прижмите пальцами к арматурному стержню и загните концы на себя.
    • Вставьте крючок, прокрутите 3-4 раза, снимите и загните концы.

    Каркас в этом случае получается более надежным, а фундамент из монолитной плиты — прочным и прочным.

    Третий способ:

    • Сложите кусок проволоки длиной не более 30-40 см.
    • Начать снизу.
    • Связать петлю крючком.
    • Остальные концы загните через цангу.
    • Прокрутите получившийся многократный цикл 3-5 раз.

    Данная схема позволяет жестко закрепить площадь перекрестия в любом случае. Применяется как при ленточном фундаменте, так и при формировании свайной разновидности.

    Четвертый способ:

    • Сложите кусок проволоки пополам.
    • Вставьте крючок в петлю и возьмитесь за другой конец.
    • При этом согните обрезанную проволоку, перекинув ее через цангу.
    • Потяните инструмент на себя и прокрутите 3-4 раза.

    Этот метод используется, чтобы научить начинающих правильно вязать арматуру крючком.Последний способ хорош при использовании полуавтоматической винтовой цанги или дрели со специальной насадкой.

    Вязание арматуры имеет большое значение для прочности и надежности конструкции. В нашей статье мы изучим все нюансы и способы вязания этого строительного инструмента для ленточного фундамента. Какой он? Это замкнутый железобетонный контур, который располагается под стенами здания. Такая база хорошо оптимизирует получаемую нагрузку. Для его возведения необходимо минимальное количество материала, но также необходима качественная арматура.Для этого вам понадобится вязание.

    Процесс укладки и вязания арматуры

    Для плотного армирования ленточной основы применяется обычная арматура, образующая цельную конструкцию. Она берет на себя большую часть нагрузки, что значительно увеличивает срок службы постройки. Для того, чтобы связать качественную арматуру, вам необходимо использовать следующие материалы:

    • Материал с маркировкой K, что означает способность противостоять коррозии;
    • С отметкой C, что означает соединение сваркой.

    Важно! Не выбирайте арматуру для линейного фундамента, которая не отмечена индикатором — это может означать ее низкое качество.

    Способы армирования

    Перед тем, как приступить к вязанию, нужно определиться с типом соединения. Проведя мониторинг видеоматериалов, мы выделили три наиболее популярных метода:

    • Wire;
    • Хомуты пластиковые;
    • Хомуты пластиковые с металлическим стержнем.

    Стоит отметить, что для вязания арматуры для ленточной основы чаще всего используется проволочный материал, надежный и уже проверенный многими. Если взять пластиковые зажимы, то они имеют преимущество в удобстве и скорости, но имеют плохую фиксацию. После обработки бетона материалы ничем не уступают друг другу.

    Важно! Третий вариант составов универсален, так как сочетает в себе качества двух видов.

    Инструменты для вязания

    Вязание своими руками — довольно сложный процесс, поэтому рекомендуем использовать инструменты.Видеоинструкции показывают использование самых популярных, которые значительно облегчат процесс вязания. Итак, перечисляем их:

    • Крючок специальный;
    • Дрель;
    • Пистолет для вязания;
    • Крючок своими руками.

    Внимание! Иногда используются и пластиковые хомуты, но пользоваться ими неудобно, так как нужен готовый фундамент.

    Все устройства работают примерно одинаково, но у пистолета есть отличие.Поскольку мы рассматриваем вязание под ленточный фундамент, останавливаться на этом не будем, так как на небольшой площади использовать его неудобно.

    Самый оптимальный способ — это вязание крючком. Его преимущество — компактность и профессионализм. Для максимально быстрой работы подойдет дрель со специальной насадкой, рационально и выгодно использовать лепешку для арматуры.

    Внимание! Если у вас достаточно большая дрель, то использовать в этой ситуации она не подойдет. Стоит отметить, что сделать его можно своими руками, для этого понадобится крючок и отвертка.

    Выбор инструмента не влияет на качество работы, поэтому вы можете выбрать любой вязальный механизм, который вам нравится.

    Схема для вязания для ленточного фундамента

    Для того, чтобы связать арматуру для ленточного фундамента, не нужно часами сидеть за изучением видеоуроков, просто следуйте инструкции ниже и у вас все получится.

    Первое, что нужно сделать, это правильно смонтировать раму. Для этого необходимо придерживаться следующих правил:

    • Количество поясов для армирования ленточного фундамента определяется его длиной и высотой;
    • Если вы проектируете простую конструкцию, то в ней нет дополнительных стержней в одном из рядов.В этом случае схема напоминает куб, который состоит из восьми светильников.
    • Вязать арматуру необходимо с расстоянием 10-30 см — величина зависит от уровня нагрузки.
    • Размер отрезка совпадает с расстоянием;
    • Ширина должна быть примерно 30 см;
    • Если есть необходимость, то можно связать дополнительные линии армирования.

    Вязать армирование необходимо в следующей последовательности:

    • Берем отрезок проволоки 25 см;
    • Сложить пополам;
    • Подводим под всю связь;
    • Зацепляем петлю и огибаем конструкцию ленточной основы;
    • Возьмите свободный край и наденьте на крючок;
    • Теперь приступаем к намотке;
    • Поверните крючок в направлении часов;
    • По окончании процесса крючок снимается.

    Важно! Не скручивайте провод слишком сильно, иначе он может лопнуть.

    Если выполнять работу отверткой, то намотка упрощается, а при помощи пистолета — процесс выполняется автоматически.

    Другие способы соединения арматуры

    Вязание не всегда применяется для армирования линейного фундамента, есть и другие способы. Например, из видео мы выбрали для этой акции следующие материалы:

    • Пластиковые хомуты — очень простой способ соединения, способный быстро закрепляться и ни в чем не уступающий по прочности после бетонирования.Из минусов следует отметить следующие моменты: цена, слабая прочность стыков и уязвимость к температурным воздействиям. Оптимально использовать для временных построек.
    • Соединение сварное. Это сильная сила, которая образуется при работе сварочного аппарата. Недостаток этого метода — это потеря арматуры.

    Метод вязания пластиковой арматуры

    Такой материал, как стекловолокно, является очень хорошей вариативностью для армирования линейного основания дома. Он стоит намного дешевле, но работает намного дольше. Вязать такой каркас нужно немного иначе.

    Перед тем, как вязать арматуру из пластика, нужно произвести детальные расчеты, ведь даже небольшая неточность может не выдержать давления. При создании фундамента используются бобышки, предохраняющие конструкцию от проседания. Процесс вязания происходит по такому же принципу — используется проволока или приобретаются различные зажимы.

    Важно! Для устойчивости такой конструкции из металла монтируются специальные детали.

    Работа с ленточным фундаментом — очень важный элемент прочности здания. По вышеуказанному материалу мы проанализировали большое количество источников, видеоуроков и выделили основную информацию, которая поможет вам создать надежный фундамент для строительства.

    Сжимает, разжимает. Чтобы компенсировать последствия этих процессов, для повышения прочности бетонного основания применяется арматура. При вязании арматуры для фундамента, стен, перекрытий возникает множество вопросов: как и с чем вязать, а можно ли лучше сварить? Попробуем разобраться со всеми этими вопросами подробно.


    Вяжем или варим фурнитуру?

    Почему арматура вязанная, а не сварная? Причин тому много:

    1. Сварка — дело дорогое, трудное и опасное. К тому же для этого нужна спецтехника, электричество на участке, а также специалисты в этом вопросе.
    2. Сварка менее надежная вязка. Даже если фундамент небольшой, придется соединять много точек, и нет гарантии, что все они будут правильно приготовлены.
    3. Высокие температуры при сварке нарушают структуру материала, изменяя его химический состав, что приводит к потере прочности на изгиб, возникновению зазоров от различных нагрузок.
    4. Некоторые виды строительных материалов изначально не предназначены для сварки.

    Вязание арматуры надежно, просто, быстро, дешево. Необходимо только знать, как вязать арматуру, и какие инструменты для этого понадобятся.

    Инструменты и сопутствующие материалы

    Провод — самый важный подключаемый элемент.Его характеристики во многом влияют на качество узла и фиксации. Для этих целей, как правило, используют отожженную стальную проволоку круглого сечения. Она хорошо гнется, не рвется, отлично прилегает к арматуре. Собственно для вязания вам понадобится крючок, вязальный пистолет или зажимы.

    Армирование крючком — наиболее распространенное решение. Пистолет используется на горизонтальных поверхностях, но работать с ним в труднодоступных местах сложно. Хомуты — готовые элементы для монтажа.

    Крючок можно купить в магазине или сделать самостоятельно из гофрированной фурнитуры. Преимущества использования петли — простота и надежность. Вы можете узнать как можно быстрее, но ошибиться практически невозможно.

    Для оборудования каркаса требуется столбчатый, свайный, черепичный, ленточный фундамент, а также многие другие конструкции. Использование арматуры позволяет превратить обычный бетон в железобетон, поэтому его применяют для строительства домов и не только.

    Как связать арматуру для фундамента? Существуют разные методы, но чаще всего используют проволочное вязание с помощью различных инструментов: отвертки, плоскогубцев, крючка.

    Использование крючка — самый распространенный, практичный и универсальный вариант вязания. Его можно использовать везде. Сам процесс осуществляется в несколько этапов:

    1. Проволока связывается пополам, после чего накидываются на арматурные стержни, предварительно уложенные перпендикулярно друг другу.
    2. На крючке и двух свободных концах образована петля.
    3. Сделайте несколько оборотов крючком, что позволяет надежно натянуть трос и зафиксировать фурнитуру в необходимом положении.
    4. Крючок снят — подключение готово.

    Для соединения каркаса ленточного фундамента и других конструкций можно использовать пластиковые хомуты, но это более дорогое решение и менее надежное перед заливкой бетона. Подробнее о том, как связать арматуру, вы можете узнать на фото и видео.

    Арматура из стекловолокна

    Арматура из стекловолокна — относительно новый на строительном рынке материал, который предназначен для бытового, малоэтажного строительства. В отличие от стальной арматуры она более устойчива к коррозии, отличается низкой теплопроводностью, поэтому не создает мостиков холода, растяжима и не имеет швов. Недостаток — невысокий показатель трещиностойкости.

    Материал применяется для изготовления ограждающих бетонных конструкций, фундаментов, кладки из газобетона, пеноблока. В чем его особенности и как правильно связать арматуру из стекловолокна?

    Для вязания можно использовать:

    • Проволока для вязания.Проволока должна быть достаточно толстой, чтобы не лопнуть при подаче бетона на каркас. Проволока фиксируется крючком.
    • Хомуты пластиковые. Это сборные изделия, они продаются в магазине и просты в эксплуатации. При использовании хомутов необходимо их сильнее затягивать.

    Большое внимание уделяется обработке углов. На их место устанавливаются специальные предметы, которые продаются в специализированных магазинах. Стоит отметить, что вязать такую ​​арматуру необходимо строго без теплового воздействия.

    Видео как связать фурнитуру

    Для сохранения пространственной формы фундамента при его заливке необходима прочная и качественная армирующая сетка. Поэтому готовить его нельзя — иначе, как поясняют специалисты, «сломается кристалл железа». И не важно, строится ли большая постройка или компактная баня, возможна только вяжущая арматура для фундамента, причем качественного и подходящего материала.

    Но способов вязать арматуру сегодня достаточно много.Но, в целом, чаще всего все выглядит так: сеть вяжется участками вне траншеи, а потом эти участки просто привязаны друг к другу. Вязать, конечно, можно и внизу траншеи, но для этого арматуру необходимо закрепить заранее. Ведь главное, чтобы он не опускался на дно траншеи — и для этого опытные строители используют специальные держатели (продаются на рынке).

    Что вязать? Проволока ВС пластиковые зажимы

    Что лучше для вязания фурнитуры: обычная проволока или модные пластиковые зажимы? Разберемся вместе.

    Проволока стальная: где взять и как сделать самому

    Основа вязальной проволоки изготовлена ​​из отожженной низкоуглеродистой стали. Мягкая гнуться, удобная в эксплуатации. Цвет белый — оцинкованный — и черный, без покрытия. Кстати, интересно, что красивую оцинкованную проволоку, которую можно использовать для фундамента, многие мастера считают настоящим излишеством — ведь бетон не имеет доступа к кислороду, а потому коррозии быть не может.

    Совет мастера: если вы вдруг купили в магазине вязальную проволоку, и она плохо гнется, не нужно брать обратно — просто прогрейте на огне полчаса, а затем остудите на воздухе.

    Какого диаметра брать проволоку? Опытные строители говорят, что самый удобный и прочный вариант — 1,2-1,4 мм. Двойка требует много сил, а юнит слишком слаб.

    Но вот как достать вязальную проволоку для основы. Возьмите старую шину с грузовика и сожгите ее. В этой шине есть металлический корд — это именно то, что используют в новом качестве. Единственный момент: в шинах от импортных грузовиков вместо металла может появиться синтетика.В этом легко убедиться: разрежьте ножом внутреннюю часть ножа, ту, которая прилегает к ободу. Нож попал в металл? Так что проволока получится. Не отдохнули? Потом горящая шина просто горит, и все.

    Пластиковые зажимы: плюсы и минусы

    Большинство строителей смотрят на недавно появившиеся пластиковые хомуты с некоторой осторожностью — выдержат ли они нагрузку в фундаменте позже? Разорвут ли они? Насколько они надежны?

    А так плюсы этого материала, конечно, радуют: простота и скорость обвязки, стоимость ненамного дороже, чем у вязальной проволоки.

    И наиболее популярными в этом плане сегодня являются пластиковые хомуты с сердечником из стальной проволоки. Применяются для крепления труб для кабелей к ограждениям, а также при установке систем охраны периметра. Они дороже, но особенно удобны в использовании.

    Еще один момент, о котором не все знают: фундамент, соединенный пластиковыми хомутами, нельзя оставлять зимой. От мороза они сразу становятся ломкими и трескаются.

    Как вязать? 4 самых популярных способа

    Простой простой крючок для вязания арматуры можно сделать из проволоки диаметром 3-4 мм — например, из электрода для электродуговой сварки.Связать их быстро, конечно, не получится, но вполне терпимо. Но поделимся такой хитростью: сделать в отвертке насадку гвоздя — в виде крючка, как на вешалке для одежды, и связать ею фурнитуру. Так все получится вдвое быстрее, и руки устают гораздо меньше.

    А суть технологии, как правильно связать арматуру фундамента, проста. Два ряда проволоки кладут перпендикулярно. Далее используем самодельный станок, где арматуру зажимаем досками и вяжем вручную, или используем пистолет для вязания арматуры, который можно приобрести в строительном супермаркете.Главное, чтобы стержни не опускались на дно фундамента, а для этого мы либо кладем кирпич, либо втыкаем концы сетки прямо в почву. Далее уже — отличия в том, как и где гнуть сам провод. Выбирайте тот способ, которым вязать армирование вам удобнее!

    Метод № 1

    Вот как связать проволоку для фундамента своими руками:

    • Шаг 1. Возьмите проволоку в руки и сложите пополам.
    • Шаг 2. Обогните пальцем примерно треть петли.
    • Шаг 3. Теперь надеваем арматуру и вставляем крючок в петлю.
    • Шаг 4. Поверните крючок и возьмитесь за другой конец проволоки, другой конец потяните на себя.
    • Шаг 5. Вынимаем крючок и загибаем концы. Если долго получилось — отрезаем.

    Сколько поворотов нужно будет сделать, определяется на практике. Если слишком мало, обвязка будет слабой, если слишком много — порвется провод.Обычно от трех до пяти оборотов.

    Метод № 2

    Заказ на работы:

    • Шаг 1. В этом варианте проволока тоже складывается пополам.
    • Шаг 2. Прижмите пальцами к планке, а концы загните на себя.
    • Шаг 3. Вставляем крючок, скручиваем, снимаем и загибаем концы.

    Вот провод уже держится намного лучше и надежнее.

    Совет мастера: самая частая ошибка при вязании арматуры — длинные скрутки.Чтобы этого не произошло, нужно просто перед вращением крючка согнуть проволоку — чтобы она успела сделать 3-4 витка.

    Метод № 3

    Заказ на работы:

    • Шаг 1. Берем кусок проволоки, складываем пополам.
    • Шаг 2. Начните снизу.
    • Шаг 3. Захватываем крючок за петлю.
    • Шаг 4. Оставшийся «хвостик» загибаем через крючок.
    • Шаг 5. Формируем петлю и перекручиваем.

    Номер метода 4

    Но, по отзывам, удобнее всего связать проволоку на арматуре самостоятельно:

    • Шаг 1.Вставляем крючок в петлю и обхватываем им другой конец — тот, который держим рукой.
    • Шаг 2. Одновременно прогнуть проволоку через крючок.
    • Шаг 3. Потяните крючок на себя и несколько раз поверните. Вот и все!

    В этом методе есть довольно существенный плюс — левая рука остается свободной и ею можно удерживать арматуру, что очень удобно.

    Вяжем фурнитуру специальными пистолетами

    И они самые разные — электрические и аккумуляторные, совсем другого производителя.Японцы первыми придумали такое чудо техники — благодаря их адаптации проволока на одном узле закручивается за секунду и строго с определенной силой натяжения: не слабо, но не так, чтобы ее вырвало.

    13.12.2014 00:40:39

    Крючок, это прошлое. Пистолет — довольно дорогая обойма и профессионально завязать его пока невозможно — «завязаны как сварные». Объясню почему — тянешь за крючок, а удержать так, чтобы он не болтался, нельзя, а плоскогубцами зажимаешь, в конце, чтобы стены и потолки связали диагональю ( вязать каждую ячейку не нужно, достаточно 5-12, в зависимости от диаметра чугуна) держатся не хуже сварки.Ведь согласитесь, что железо длиной 20-32мм и длиной 5-12м не особо привязывает одного человека крючком или даже ружьем, чтобы он не болтался! Вяжу клещами (Штубай, проволока 1,4 для утюга диаметром 8-14 мм, 1,6 для 16-22 мм, 1,6 двойная (сложенная) — 22-32 мм, в Чехии. Уверена, что вязание клещами лучший способ: 1 Забудьте о сварке раз и навсегда. 2. Скорость — крючки и упоры пистолета. 3. Нет перерасхода проволоки, потому что каждый хвостик имеет стяжку не более 1 см и проволоку не нужно заранее разрезать на кусочки по 15-20 см (как на крючок), достаточно обернуть ее вокруг руки (для скорости) или вбить в моток 4.Завязал — как сварить! Достаточно пропустить проволоку через утюг, взять два конца пассатижами, потянуть по кругу. Придется закрыть утюг клещами, по возможности погладить и сделать полтора-два витка, иначе проволока не будет дольше ослабить. В Чехии вяжу клещами уже 7 лет. Мы строим все, от туннелей до высотных домов. В среднем жилой дом имеет площадь 100 м на 40 м, до 9-10 этажей, бригада монтажников из 6-7 человек умещается не более 4 месяцев.Перекрытия, кроме фундамента, впрочем, как и стены всегда из железа 8-12мм, ячейка 15 на 15 см и тоннажем не более 2000 тонн.

    25.06.2015 01:12:10

    Еще мы с братом связали фурнитуру для ванны, и, конечно же, впервые. Два продольных верха, два низа. Скрещенные горизонтальные и вертикальные. Когда мы вязали горизонталь в продольную, это показалось сложным, но как только две конструкции стали соединять вертикали, началась геморрагия — конструкция начала ходить, а до этого была связана плотно, оказалось, что уже не туго 🙂 Вертикали стали выпадать, горизонталь пошла.Был сделан вывод, что проволока натянута под одним углом, при смещении конструкции она ослабла, в результате вязка превратилась из нарядной в колхозную из нескольких кос проволоки в один узел … в итоге, все погрузились в опалубку, надеюсь, раствор их схватит.

    16.10.2015 15:58:18

    Работники бригады попросили купить ИНТЕРСКОЛ МВ-40 / 14.4 — ружье для вязки. Кто сталкивался Стоит ли тратить 40к на покупку? Они ставят условия — если хотя бы в 3 раза быстрее сработают, чтобы я справился один, они купят.Но нет — вычтут из ЗП …

    Как связать арматуру для фундамента

    Использование арматуры в процессе вязки фундамента позволяет значительно улучшить его силовые и прочностные характеристики. Существует несколько способов привязки арматуры, об их особенностях и о том, как правильно вязать арматуру для фундамента, мы рассмотрим далее.

    Оглавление:

    1. Фурнитура для фундамента дома: особенности выбора и расчета
    2. Арматура для фундамента: основные виды и их особенности
    3. Схема армирования фундамента: армирование ленточного фундамента
    4. Как вручную привязать арматуру к фундаменту
    5. Как связать арматуру на фундаменте: способы и технология

    Фурнитура для фундамента дома: особенности выбора и расчета

    Прежде чем приступить к непосредственной привязке арматуры к фундаменту, необходимо сначала выбрать материалы для выполнения этого процесса.Именно от диаметра арматуры для фундамента напрямую зависит его прочность и жесткость каркаса.

    Перед покупкой арматуры следует определить ее относительную прочность. Соотношение площади каркаса и фундамента составляет 100% к 0,1%, то есть арматура составляет 0,001 часть фундамента.

    Арматура для расчета фундамента:

    1. Например, планируется укрепить фундамент, ширина которого 25 см, а высота 80 см.Чтобы рассчитать площадь армированной площади, достаточно 25см х 80 см = 2000 квадратных сантиметров.

    2. Полученное число нужно умножить на 0,001, и минимальный диаметр сечения арматуры в фундаменте составит 2000 х 0,001 = 2 см.

    3. На один пучок следует использовать 30 см арматуры. Каждое соединение состоит из четырех связок. Поэтому для определения количества армирования подсчитайте количество связок и умножьте это значение на 30 см.

    Использование стыковки при изготовлении армированного каркаса для фундамента в первую очередь связано с тем, что такое соединение надежнее сварки. Швы, которые образуются при сварке арматуры, имеют свойство постепенно разрушаться, а значит, такой фундамент ненадежен, а через несколько десятилетий придет в негодность.

    Технологический процесс обвязки арматуры основан на стыковке стержней арматуры таким образом, чтобы они перекрещивались, затягивались и скручивались с помощью плоскогубцев.

    Возможен вариант использования специального пистолета, что значительно упрощает процесс изготовления вязки. При выборе диаметра арматурных стержней следует отталкиваться от таких параметров:

    • количество этажей в здании;
    • массивная конструкция;
    • тип фундамента: мелкий или глубокий заглубленный;
    • качество бетона и др.

    Для изготовления арматуры на заводе используется специальное оборудование, благодаря которому конечный продукт отличается высоким качеством и длительным сроком службы.

    По конструктивным особенностям поверхность арматуры может быть двух типов:

    Для производства перфорированных арматурных стержней используется особая форма, благодаря которой на ней формируется ребристый участок в виде двух ребер. По своей поверхности эти бруски отличаются наличием круглого сечения. Такая фурнитура более прочная и устойчивая к механическим повреждениям. Кроме того, арматура с рифленой поверхностью отличается более высокой адгезией к бетону в процессе армирования фундамента. Для изготовления таких стержней используются различные марки стали, наиболее популярными вариантами которых являются 35 GS и 25 GS. Применительно к классу арматуры меняются прочностные характеристики материала.

    По толщине арматуры она тоже делится на классы, но диаметр этого материала в среднем составляет 8-25 мм. Максимальная длина одного стержня — 120 см.

    При выборе арматуры для устройства фундамента следует отдавать предпочтение материалам, которые отличаются:

    • наличие устойчивости к коррозии;
    • отличные адгезионные характеристики;
    • наличие пластичности;
    • высокий уровень силового утомления.

    Арматура для ленточного фундамента выбирается из класса А 2. Возможны несколько вариантов маркировки этой арматуры:

    • А 300;
    • А 400;
    • A 800;
    • А 1000.

    Поверхность этих стержней имеет форму косички, гофрированной. Эти особенности позволяют улучшить его адгезию к бетону. Чтобы обеспечить удержание арматуры по вертикали, рекомендуется использовать арматуру горячекатаного типа.Отличается наличием гладкой поверхности.

    Оптимальный диаметр арматурных стержней для типовых одно- и двухэтажных домов составляет порядка 1-1,5 см. Вспомогательная арматура должна быть не менее 0,5-1 см в диаметре.

    Учтите, что в основной части каркаса используется исключительно рифленая арматура, а во вспомогательной — должна быть из гладкой арматуры.

    Арматура для фундамента: основные виды и их особенности

    Композитная арматура для фундамента — неметаллический материал, используемый при армировании фундамента.К недостаткам этого материала можно отнести:

    • снижение качества упругости по сравнению со сталью в четыре раза, поэтому такая арматура более устойчива к изгибу, а значит, имеет меньшую вероятность разрыва;
    • Температурный диапазон использования не более 500 градусов, если температура нагрева выше, то вентиль теряет свои технические характеристики;
    • его нельзя сваривать, хотя некоторые производители на концах арматуры монтируют стальные наконечники, позволяющие сваривать его.

    Несмотря на это, композитная арматура имеет массу преимуществ, среди которых следует отметить:

    • высокая прочность на разрыв;
    • легкость стали в 8 раз;
    • дешевизна материала — еще одно преимущество, так как стоимость композитной арматуры намного ниже, чем у металлической;
    • удобство и простота транспортировки, эта фурнитура достаточно легка, поэтому в вопросе ее доставки на строительную площадку проблем не возникает;
    • поскольку в процессе изготовления композитной арматуры не используется металл, он устойчив к коррозии;
    • Кроме того, арматура на композитной основе не способна проводить электричество, отличается низкой теплопроводностью;
    • имеет долгий срок службы;
    • простота установки.

    Пластиковая арматура для фундамента — неплохой вариант для обустройства фундамента под небольшое здание. Кроме того, использование этого вида армирования позволит значительно сэкономить как денежные, так и временные ресурсы.

    Композитная арматура, в свою очередь, делится на две категории:

    • арматура для фундамента из стекловолокна;
    • армирование на основе базальтового пластика.

    Схема армирования фундамента: армирование ленточного фундамента

    Перед началом работ следует определиться с типом арматуры, используемой для стыковки каркаса.Кроме того, под ленточным фундаментом должна быть уже выкопанная и подготовленная яма. Опалубку также монтируют перед началом вязки.

    После подготовительных работ следует процесс монтажа вертикальных стержней, которые отличаются гладкой поверхностью. Диаметр таких стержней — около одного сантиметра. Интервал между ними 50-80 см. На этих стержнях расположены два ремня, расположенные горизонтально. Они составляют основную часть каркаса и являются основным армирующим элементом.

    Основная цель этой конструкции — удерживать общую нагрузку от здания, предотвращая растрескивание или деформацию бетона. В процессе установки ленточного фундамента необходимо оборудовать два горизонтальных пояса, однако, в зависимости от нагрузки от здания, их размер и толщина подбираются индивидуально. Если максимальная ширина фундамента 40 см, то лучше выполнить двойное армирование, то есть использовать две планки в нижней части и две в верхней для формирования пояса.

    При большей ширине фундамента необходимо использовать три стержня, одна из которых находится между двумя другими. Использование четырех стержней — вариант довольно неразумный, так как для образования более жесткого и прочного каркаса достаточно выбрать арматуру большего диаметра, чем увеличивать количество стержней.

    Определение высоты вертикальных стержней должно основываться на непосредственной высоте самого фундамента. Присоединение вертикальных стержней к горизонтальным стержням выполняется таким образом, чтобы вертикальные стержни не выступали более чем на 10 см. Особое внимание уделите угловым участкам. Поскольку они наиболее подвержены нагрузкам и сжатию. Если угловые секции не армировать правильно, система потеряет прочность.

    Следовательно, стержни никогда не кладут друг к другу под углом 90 градусов. Они изгибаются и сливаются в поперечные ленты. Каждый стержень притерт на 25 см. Таким образом, каркас будет иметь высокую прочность и не прогнется под весом бетона.

    Для дальнейшего усиления уголков используйте арматурную сетку, сечение ячеек 200х200 мм.Их установка осуществляется вверху и внизу фундамента, а соединение вертикальными секциями осуществляется через каждые 50 см.

    Монтаж арматурного каркаса следует производить на заранее подготовленную бетонную подушку, то есть дно траншеи заливается бетоном на 6-8 см. Подушка помогает предотвратить контакт арматуры с землей, а значит, металл не подвергнется коррозии.

    Как вручную привязать арматуру к фундаменту

    В процессе вязания арматуры часто используется специальный инструмент, однако при его отсутствии этот процесс можно провести вручную. Для самостоятельной обвязки якоря потребуется наличие проволоки диаметром около миллиметра, плоскогубцев или специального крючка. Именно последнее приспособление поможет намотать провод вокруг самой арматуры.

    Возможна замена троса пластиковыми зажимами, однако в этом случае запрещается ходить по поверхности армированного каркаса при его заливке.

    Инструкция по обвязке арматуры металлической проволокой:

    1. Отрежьте проволоку размером 30 см.Сложите наполовину.

    2. Оберните пруток сначала по диагонали, наденьте на крючок.

    3. Вставьте свободный конец проволоки в крючок.

    4. Сначала поверните его по часовой стрелке, пока соединение не будет надежно зафиксировано. Зажимать провод не нужно, чтобы он случайно не порвался.

    Если для столбчатого типа фундамента планируется собирать каркас из арматуры, то можно использовать исключительно гладкий тип арматуры. Учтите, что вязать такую ​​арматуру намного сложнее, так как проволока постоянно скользит. Для этих целей используется специальное оборудование — вязальный пистолет.

    Для выполнения привязки арматуры к плиточному фундаменту необходим прочный каркас. Для этих целей необходимо использовать стальную арматуру, диаметр которой составляет 1,6 см, что позволит армировать плитку как в верхней, так и в нижней частях.

    На нижней части плиты также рекомендуется использовать пластиковые компенсаторы, это поможет равномерно распределить всю нагрузку.Учтите, что бруски должны выступать из каркаса в виде припусков, соединяющих стену и плиту между собой.

    Как связать арматуру на фундаменте: способы и технология

    Для изготовления крючка, которым привязана арматура, достаточно использовать обычный ненужный электрод от сварки или гвоздь. Любой из этих материалов необходимо согнуть в виде крючка. Надежнее — гвоздь, для его загибания потребуется отвертка.

    Чтобы связать арматуру, нужно будет расположить проволоку в два ряда в перпендикулярном положении. Зажмите его специальным приспособлением и приступайте к вязанию крючком или механизмом в виде пистолета.

    Есть два варианта вязального пистолета:

    Принцип их работы — равномерно наматывать проволоку на арматуру. Однако стоимость этого пистолета слишком высока, поэтому для одноразового использования они не используются.

    Использование вязания, а не сварки, в первую очередь связано с тем, что качество стали меняется во время варки, и она становится более хрупкой. Ухудшаются прочностные характеристики конструкции.Для обвязки арматуры необходимо иметь:

    • проволока — этот элемент является наиболее важным в данном процессе, так как от качества проволоки напрямую зависит прочность соединения, для обвязки рекомендуется использовать отожженную проволоку круглого сечения и диаметром около 1 мм;
    • Кроме того, потребуется наличие крючка и пластиковых зажимов, учтите, что если используются пластиковые зажимы, то такой фундамент нельзя оставлять на зиму, так как пластик под воздействием мороза потрескался;
    • Между поверхностью опалубки и арматурой необходимо проложить пластиковые бобышки, основная функция этого элемента — создание защитного слоя, который не позволит металлу контактировать с почвой.

    Если вы планируете стыковать арматуру на горизонтальной поверхности, на которой практически нет труднодоступных мест, лучше всего использовать пистолет. Его главное преимущество — скорость работы. Кроме того, для вязки можно использовать магазинный крючок, однако со временем он имеет свойство ржаветь или ломаться.

    Очень важным фактором, определяющим качество привязки арматуры, является одинаковая стяжка на каждой части каркаса. Таким образом, конструкция будет более устойчивой и не деформируется под воздействием бетона, а затем и нагрузок от здания.

    Арматура для фундамента видео:

    Арматура в ленточном фундаменте. Схемы усиления углов и устоев ленточного фундамента. Способы крепления штанг.


    Армирование бетонного фундамента проводится с целью увеличения прочности и несущей способности основания. Это параметры, ширина и длина ячеек каркаса, форма стальных стержней, способ стыковки их пересечения. Расчет производится с учетом напряжений, которые возникнут при строительстве дома. Например, армирование ленточного фундамента выполняется с учетом продольных напряжений, обусловленных его конструкцией. В узких и длинных траншеях поперечные и вертикальные стержни практически не участвуют в распределении нагрузки, а лишь служат элементами крепления.

    Расчет арматуры для ленточной основы

    Расчеты производятся еще на стадии проектирования дома, в документацию вносятся следующие данные:

    • класс и сечение арматуры,
    • метод укладки и вязания,
    • необходимого количества материалов.

    В малоэтажном домостроении, как правило, используются прутки d = 12 мм. Для продольных элементов каркаса берется арматура только с ребристой поверхностью; для поперечных и вертикальных стержней можно использовать гладкие стержни меньшего диаметра. Если решено произвести самостоятельные расчеты, обязательно учитываются нормы. В них указано минимальное количество армирования, которое составляет 0,1% площади сечения фундамента. От этого показателя зависит количество стержней и размер их сечения.Для периодического профиля указывается размер наружного диаметра.

    Площадь сечения ленточного фундамента определяется умножением его ширины и высоты. Например, траншея имеет размеры 70 см в глубину и 40 см в ширину. Площадь поперечного сечения в этом случае будет:

    70×40 = 2800 см2.

    Это значение умножаем на 0,1 и получаем минимальную площадь стержня 2,8 см2. Количество ремней также имеет большое значение: 1, 2 или 3. Два ремня гарантируют более равномерное распределение нагрузки в мелком и глубоком фундаменте, а 3 ремня используются для глубоко погруженных оснований.При расчете диаметра стержней учитывают общую высоту рамы, которая в случае двух ремней рассчитывается путем сложения их высот. СНиП определяет граничное значение высоты 80 см. Это значит, что если общая высота каркаса меньше этого показателя, то минимальный диаметр прутка составляет 6 мм, если каркас больше 80 см, арматура берется от 8 мм.

    Формулы для расчета арматуры

    Однако нельзя опираться только на эти данные, необходимо сделать конкретный расчет по таблицам СНиП с учетом габаритов вашего фундамента.Для самостоятельных расчетов можно использовать следующую формулу:

    1. Длина арматуры в погонных метрах на ленту составляет D = PxK (P — базовая длина, K — количество стержней в 1-м поясе).
    2. Количество горизонтальных перемычек Q = P / L (L — длина скелетной ячейки).
    3. Длина перемычки C = Tх (K-1) +0,05 (T — расстояние между продольной арматурой).
    4. Количество вертикальных перемычек J = P / N (N — шаг между вертикальными полосами).
    5. Длина вертикального стержня между ремнями составляет U = Hx (P-1) + 0,05 (H — расстояние между ремнями каркаса).

    Армирование углов основания

    Ленточный фундамент имеет несколько углов, в которых важно правильно уложить армопояс. В случае ошибок именно в этих местах начинается деформация основания, трещины в бетоне, что со временем приводит к разрушению дома. Для исключения погрешностей соблюдается схема армирования ленточного фундамента, подразумевающая использование хомутов.В каждой планке делают загиб, который нужно загнуть концом так, чтобы он упирался в противоположную стену.

    При этом длины планки часто просто не хватает. Затем сделайте соединение со штоком Г-образным. Следует отметить, что усиление углов Г-образными и П-образными хомутами выполняется по всей высоте конструкции. Длина элементов U-образных хомутов составляет 2 ширины фундамента. Использование хомутов важно для предотвращения изгиба сжатых стержней в местах стыковки углов.Запрещено делать каркас в углах простым пересечением арматуры.

    Конструктивные особенности каркаса арматурного

    Конструкция может быть смонтирована двумя способами: сразу в траншею сразу или заранее отдельными блоками, залитыми бетоном (заводское производство). В первом случае получается более надежный ленточный монолитный фундамент (при условии правильной стыковки каркаса). Во втором случае слабыми местами основания являются блочные соединения.Между собой они скрепляются одинаково: с помощью железобетона.

    Монтаж металлического каркаса на месте требует соблюдения следующих условий:

    1. На дно траншеи сначала насыпается песчано-гравийная площадка высотой 30 см. Затем устанавливается съемная или несъемная опалубка. Его устойчивость при заливке бетона гарантируют внутренние подкосы, которые устанавливаются после установки арматуры, а также внешние опоры из бруса или досок.
    2. Арматура должна находиться на расстоянии 5 см от опалубки, то есть, если ширина траншеи 40 см, то ширина стального каркаса будет равна 30 см.
    3. Работа начинается с установки вертикальных стоек, к которым будут крепиться продольные стержни каркаса. У них ребристая поверхность и самый большой диаметр из всей используемой арматуры. Например, если продольные стержни возьмем диаметром 16 мм, то вертикальные столбы — не менее 20 мм.
    4. Стойки должны уходить в землю на глубину 2 м. В местах поворотов вертикальные стойки каркаса размещаются на расстоянии в 2 раза меньше, чем на прямых участках.
    5. Вертикальные перемычки устанавливаются на стыках горизонтальных перемычек и дополнительно с шагом 20 см (шаг турников выбираем стандартно 30 см).
    6. Точки пересечения соединяются вязальной проволокой с помощью крючков, проволочного вязального пистолета, отвертки или специальных зажимов. Также можно использовать плоскогубцы. Длина одного отрезка проволоки 20 см.

    Продольная арматура укладывается в количестве 2-3 стержня. Расстояние между ними по СНиП должно быть 25-40 см. Важно соблюдать одинаковое количество стержней во втором поясе каркаса, если это предусмотрено проектом. Вертикальный и горизонтальный ряды арматуры располагаются относительно друг друга под углом 90º: продольные относительно вертикали, а вертикальные — относительно горизонтали.

    Опытные строители знают, что прочность основания под стену дома напрямую зависит от правильности выбранного каркаса арматурного каркаса для создания ленточного фундамента, и правильности монтажа. В этой конструкции четко распределены все, так сказать, «обязанности» составляющих ее элементов. Таким образом, арматура принимает на себя деформирующие линейные напряжения, которые возникают не только от силы тяжести стен, но и от перепадов температуры, а бетонная часть конструкции препятствует ее сжатию. Таким образом, в комплексе эти материалы создают надежную опору для стен.

    Вязкая арматура под ленточный фундамент — лучший вариант для крепления металлического «хребта» железобетонной конструкции.Такое соединение, сохраняя заданные линейные и пространственные формы каркаса, тем не менее оставляет возможность несколько «уравновесить», когда бетон затвердевает, и устанавливает марку прочности, занимая оптимальное положение при воздействии результирующих нагрузок. Если каркас фундамента сделать жестким, то есть арматуру заделать сваркой, то даже при небольшой усадке грунта или под давлением стен дома бетонная часть конструкции может начать разрушаться, т. К. раствор частей каркаса не сдвинулся оптимально и сплошная монолитная плита сохраняет значительные внутренние напряжения.

    Ленточный тип фундамента можно назвать универсальным, наиболее распространенным, позволяющим возводить здания практически из любых строительных материалов. Широкое использование этой фундаментной конструкции связано, в том числе, со значительной экономией средств, простотой и доступностью самостоятельной конструкции, а также с тем, что ленточный фундамент прошел тщательные испытания очень широкой практикой многолетней эксплуатации. .

    Сам по себе такой фундамент представляет собой железобетонную ленту, которая может иметь разную ширину, толщину и высоту.Эти параметры зависят от проекта будущего здания — размеров стен и материала, из которого планируется возводить стены, общей массивности конструкции, состояния грунта на строительной площадке и ряда других. важные факторы. Но в любом случае ленточный фундамент устанавливается по периметру будущей конструкции, имеет замкнутый контур, который предназначен для дальнейшего возведения несущих стен. При необходимости этот тип фундамента дополняют внутренними перемычками, которые становятся основой для возведения на них внутридомовых капитальных перегородок.

    Глубина подошвы тесьмы может существенно различаться в зависимости от конкретных обстоятельств. Таким образом, при неустойчивых верхних слоях грунта на строительной площадке подошва фундамента полностью заглубляется ниже уровня промерзания или выполняется в сочетании с свайным фундаментом. Если грунт плотный, или если на общую массу планируется возвести небольшую постройку, то вполне можно обойтись мелким ленточным фундаментом.

    В любом случае требования к качественному и качественному армированию одинаково важны для любого типа ленточного фундамента.Только при этом условии основание оптимизирует нагрузку от стен дома на землю по всему периметру здания, что сводит к минимуму риск прогиба здания, перекоса и деформации всех составляющих его строительных конструкций.

    В соответствии с положениями ГОСТа эти клапаны делятся на шесть классов. Если для первого класса используется обычная низкоуглеродистая сталь, то по мере повышения класса увеличивается содержание специальных и даже легирующих добавок, резко повышающих механическую прочность материала.

    Стержни якоря I класса имеют гладкую внешнюю поверхность. Остальным (за редким исключением) придают гофрированную форму, так называемый периодический профиль кольца, серповидного или смешанного типа. Такая рельефная структура поверхности предназначена для максимального контакта усиливающих элементов конструкции с набирающим прочность бетоном.

    Для основного армирования ленточного фундамента оптимальным выбором с точки зрения достаточной степени прочности и приемлемой цены будет арматура класса А-III диаметром от 12 до 18 мм, в зависимости от особенностей конструкции. создаваемая структура.Показатели классов от четвертого и выше останутся просто невостребованными, а вот A-II может оказаться слабоватым.

    Стоит обратить внимание на наличие буквенного индекса.

    • Таким образом, буква «С» говорит о том, что эти фитинги можно соединять сваркой. При всех остальных видах сварочных работ полностью исключены работы — структура стали при высокотемпературном нагреве изменится, и каркас потеряет необходимую прочность.
    • Буква «К» обозначает изделия из стали с улучшенными антикоррозийными свойствами.Их обычно используют при строительстве объектов, к которым предъявляются особые требования, а для ленточного фундамента для частного строительства покупка такой фурнитуры (а она стоит, конечно, намного дороже) не рассматривается как необходимость.

    А для дополнительных элементов конструкции — перемычек, подкосов, зажимов, придающих основному каркасу необходимую громоздкость, гладкие арматурные стержни класса А диаметром 6 мм (при высоте ленты до 800 мм) или 8 мм (при большая высота) вполне подходят.Они легко гнутся в нужную конфигурацию, а их прочностных характеристик для такого применения вполне достаточно. Также можно использовать гофрированные стержни класса А-II, но это уже будет несколько дороже.

    Армирование часто делают с помощью специальной вязальной проволоки, которую устанавливают и скручивают петлей во всех точках пересечения стальных стержней. Использование сварки не приветствуется по нескольким причинам:

    • Любой, даже хорошо сделанный сварной шов — это место с повышенной уязвимостью к коррозии.
    • Протечка на стыке, которую вполне можно не заметить при установке каркаса, может привести к нарушению целостности конструкции еще на этапе заливки тяжелого бетонного раствора.
    • Даже небольшой перегрев стержня в месте его пересечения с другим элементом конструкции приводит к снижению заложенных в нем армирующих качеств.

    Так что даже если разработчик считает себя опытным сварщиком и имеет в своем распоряжении аппарат, от такой операции все же лучше воздержаться.Кстати, к работам по сварке арматурных конструкций там, где это необходимо в условиях промышленного строительства, допускаются только мастера высшей квалификации. При этом использовать исключительно арматуру, обозначенную буквой «С».

    Композитная арматура

    Композитная арматура — относительно новый строительный материал. Он может быть выполнен на разных основах — это стекловолокно, углепластик или базальтопласт.

    Арматура из стекловолокна

    является наиболее распространенной в этой категории, так как имеет более доступную цену, чем два других вида, при этом обладая высокими прочностными свойствами.

    Композитные стержни используются для армирования различных типов фундаментов, в том числе ленточных. Преимуществом этого вида арматуры является низкая теплопроводность по сравнению с металлическими стержнями. Поэтому эти изделия хорошо подходят для армирования фундаментов и стен подвала, которые планируется утеплить, так как за счет этого материала не будет лишних потерь тепла.

    Полимерная арматура инертна к внешним воздействиям, поэтому достаточно прочна — не боится влаги и достаточно высоких температурных перепадов.Если при строительстве фундамента используется качественный бетон и арматура из стекловолокна, фундамент для дома должен быть прочным и долговечным.

    Установка полимерных стержней намного проще, чем установка и крепление металлической фурнитуры, так как они имеют небольшой вес, легко крепятся хомутами или проволокой и не оставляют ржавчины на руках и одежде.

    Можно провести сравнение со стальной арматурой на базовом уровне:

    • Предел прочности при растяжении при одинаковом диаметре для стального стержня — 390 МПа, для стеклопластика — 1000 МПа.
    • Стекловолокно имеет массу в 3,5 раза меньше стали.
    • Сталь подвержена коррозии, полимер устойчив к кислой среде.
    • Стекловолокно не проводит электричество, в отличие от металла.
    • Сталь

    • обладает высоким показателем теплопроводности, полимер практически не проводит тепло.
    • Металл — негорючий материал, стеклопластик также относится к легковоспламеняющимся самозатухающим.
    • Эластичность стали в несколько раз выше, чем у стеклопластика.
    • Полимеры обладают высокой прочностью на разрыв, однако при нагревании до очень высоких температур связующее из волокнистого пластика становится мягким, теряя эластичность.
    • Композитная арматура крепится только пластиковыми хомутами или проволокой, металл можно сваривать или скручивать проволокой.

    Сравнение характеристик этих двух материалов позволяет сделать вывод, что для тяжелых конструкций лучше всего использовать металлическую арматуру, а каркас для ленточных фундаментов, армированных волокном, также подходит для легких конструкций. Однако следует иметь в виду несколько важных моментов.

    • На сегодняшний день четких технологических рекомендаций по применению композитной арматуры не разработано — все расчеты основаны на использовании металлопродукции. Так что хозяин, решивший использовать каркас из стекловолокна, идет на определенный риск.
    • Рынок буквально наводнен стеклопластиковой арматурой очень сомнительного качества. Это неудивительно — если для производства стального проката требуются только определенные производственные условия, то линии по производству композитных стержней рекламируются и продаются всем, кто хочет попробовать свои силы в этом деле.Естественно, что о соответствии ГОСТу в данном случае говорить не приходится — в лучшем случае декларируется соответствие независимо установленным техническим условиям (ТУ), в которых критерии оценки качества продукции либо нечетко сформулированы, либо сформулированы нечетко. И очень часто — партии товаров вообще не имеют сопроводительной технической документации.

    На таких стержнях могут быть продольные или поперечные (видимые на срезе) трещины, расслоения, выступающие волокна, сучки, потеки смолы, неравномерный шаг волнистости, разница в цвете, что, в свою очередь, свидетельствует о явном несоблюдении температурно-временной режим обработки.Как ведет себя такая арматура в груженом состоянии в составе ленточного фундамента, сказать сложно, и надеяться, что она ее «пронесет» — не самое разумное решение.

    Схемы распределения арматуры в каркасной конструкции ленточного фундамента

    Как было сказано выше, армирование в конструкции фундамента способствует равномерному распределению основной нагрузки от веса здания и внешних динамических воздействий, сохраняет целостность конструкции под действием внутренних напряжений.Следовательно, качество крепления элементов каркаса будет таким же прочным и долговечным, как фундамент и вся конструкция в целом.

    Обустраивая каркас ленточного фундамента, нужно учитывать некоторые нюансы:

    • Наибольшие нагрузки приходятся на продольные стержни каркаса верхнего и нижнего (в частности) армирующего пояса. Поэтому с учетом характеристик грунта и особенностей будущего здания для них подбирается арматура периодического профиля диаметром 10 мм, и если длина ленты на каком-либо из участков превышает 3 метра (и это чаще всего результат) то минимум 12 мм.
    • Продольная арматура должна располагаться на расстоянии от нижней части, боковых стенок и верхней границы заливки цементного раствора на расстоянии от 30 до 50 мм. Например, если вы строите фундамент шириной 400 мм, расстояние между продольными стержнями в горизонтальной плоскости должно быть 300 мм.
    • Расстояние между двумя соседними параллельными стержнями продольной арматуры не должно превышать 400 мм.
    • Для поперечных и вертикальных элементов рамы используются гладкие стержни диаметром 6–8 мм (при высоте ленты 800 мм и более — не менее 8 мм).Этого раздела будет вполне достаточно, так как на них ложится меньшая нагрузка.
    • Расстояние между зажимами (прорези поперечной арматуры и стойки) может варьироваться от 100 до 500 мм. Последнее значение — максимальное, поэтому превышать его — нельзя. Лучше всего исходить из расчета, что шаг установки хомутов составляет 0,75 × h, где h — общая высота фундаментной ленты.
    • Количество ярусов продольной арматуры и количество стержней будет зависеть от высоты и ширины ленточного фундамента.СНиП устанавливает минимальное соотношение площади сечения ленты и общей площади сечения стержней продольной основной арматуры.
    • Если нагрузка на фундамент не слишком велика, то конструкция каркаса предельно упрощается и представляет собой прямоугольник в сечении без дополнительных арматурных стержней. То есть в нижней и верхней зоне армирования используются два продольных стержня, которые соединяются вертикальными и горизонтальными перемычками или готовыми зажимами.

    Повышенной сложности — это участки, требующие дополнительного армирования — это углы и участки стыка поясов фундамента. Подробно об этом рассказывается в соответствующей статье.

    Проволока изготавливается из низкоуглеродистой стали и подразделяется на несколько типов:

    • Путем обработки. Бывает термически обработанная (отожженная) и необработанная проволока.
    • По точности изготовления. Итак, проволока может быть повышенной точности или нормальной.
    • По временному сопротивлению нагрузке разрушается изделие, не прошедшее термическую обработку и относящееся к первой и второй группам.
    • Проволока может иметь специальное защитное покрытие или быть без него.

    Проволока может быть стальной или черной. Диаметр секции варьируется от 0,16 до 10 мм. При этом допускаются отклонения сечения изделия на 0,02 мм.

    Более подробные характеристики данного продукта можно найти в ГОСТ-документах.Некоторые из них:

    • Удлинение термообработанной проволоки с защитным покрытием 12 ÷ 18%, без защиты 15 ÷ 20%.
    • У жаропрочных необработанных изделий в зависимости от их поперечного сечения различается такой параметр, как предел прочности и составляет (Н / мм²):

    — 590 ÷ 1270 для диаметра 1,0 ÷ 2,5 мм;

    -690 ÷ 1370 для диаметра менее 1,0 мм.

    Производитель данного продукта должен обеспечить соответствие следующим стандартам ГОСТ:

    — изделия без термической обработки диаметром 0.5-6,0 мм должны сохранять целостность после четырех и более складок;

    — проволока должна продаваться бухтами. Эти отсеки могут иметь разный вес в зависимости от диаметра проволоки и наличия или отсутствия защитного покрытия. Таким образом, масса бухты варьируется от одного килограмма при сечении изделий 0,16 ÷ 0,18 мм до 40 кг при 6,3 ÷ 10 мм.

    Термическая обработка проволоки (ее отжиг) делает материал более пластичным, удобным в эксплуатации, без существенной потери прочностных свойств.Так что есть смысл сразу обзавестись именно такой опцией. Отжиг, конечно, можно провести самостоятельно — но стоит ли тратиться на него, когда проволока уже есть в продаже и по более чем доступной цене?

    Наверное, и в ленточном фундаменте нет необходимости, и нет особой необходимости приобретать проволоку с цинковым покрытием, если сразу после установки каркаса арматуры заливается бетон. За такой короткий промежуток времени коррозия не успеет «съесть» составы, а потом, после полного созревания бетона, совсем не будет страшно.

    Как правило, для самостоятельного возведения ленточных фундаментов используют проволоку диаметром 1,2 или 1,4 мм, реже — до 1,8 мм. Миллиметр для таких целей еще слабоват — может давать обрывы при затягивании узлов, а при диаметре 2 мм и более — работать будет очень сложно, потребуется много сил, чтобы хорошо сшить без особых преимущества.

    Строительный рынок пополнился еще одним чрезвычайно удобным материалом для обвязки каркаса.Это бухты готовых отрезков проволоки диаметром, как правило, 1,2 мм и длиной от 80 до 180 мм, у которых на концах уже есть готовые петли. Обычно в бухте — 1 тысяча таких продуктов.

    Стоимость таких пакетов петель очень доступна, а производительность труда, как показывает практика, почти втрое.

    Ниже читателю предлагается калькулятор, который поможет быстро рассчитать, сколько примерно точек стыка вам придется связать на создаваемом арматурном каркасе и сколько для этого потребуется проволоки. При этом учитывается, что некоторые участки армирования требуют дополнительного армирования.

    Калькулятор для расчета количества проволоки для обвязки арматурного каркаса ленточного фундамента

    Введите требуемые данные и нажмите «РАССЧИТАТЬ МИНИМАЛЬНОЕ КОЛИЧЕСТВО ПРОВОЛОКИ»

    Количество стержней продольной ленты

    Следует правильно понимать, что это минимально необходимое количество материала.При работе вполне вероятно обрыв завязанных узлов, собственные дефекты в работе, а просто на стройплощадке легко уронить и потерять обрезанные куски проволоки. Стоимость его невысокая, поэтому закладывать запас в 50, а то и более процентов вполне можно. Более того, поскольку возводится только фундамент, впереди еще много разных строительных работ, и всегда найдется применение лишней проволоке.

    Арматурный инструмент

    Закрепить арматуру проволокой вручную, то есть просто усилиями пальцев, практически невозможно, поэтому для проведения этого процесса были созданы специальные инструменты, как ручной, так и механический. Эти приспособления и приспособления не только ускорят работу, но и значительно улучшат качество связок арматуры.

    Итак, завязку стержней в арматурную конструкцию под фундамент можно производить такими инструментами:

    — крючки для ручной вязки фабричные или самодельные;

    — крючок вязальный инерционный полуавтоматического действия;

    — специальный вязальный пистолет;

    Кроме того, для процесса вязания научились пользоваться обычной электродрелью (которая переключается на низкую скорость) или отверткой со специальной самодельной насадкой-крючком.

    Наивысшее качество переплета получается при использовании специализированного вязального пистолета. Но это достаточно дорогое средство, и для того, чтобы сделать всего один фундамент, его редко кто приобретает. В основном у профессиональных строителей он есть в наборе инструментов, так как, переходя от объекта к объекту, они не могут терять много времени на и без того довольно длительной и трудоемкой операции связывания каркаса.

    Для пистолета выпускаются специальные сменные катушки с намотанной на них проволокой, которая заряжает устройство.Многие из этих инструментов могут работать от батареи, и, поскольку обычно в комплекте с вязальным пистолетом идут две батареи, работа может идти почти гладко. Еще одним преимуществом такого устройства можно назвать то, что он не привязан к розетке кабелем, поэтому с ним можно работать в автономных условиях — при отсутствии близко расположенных точек подключения к сети.

    Пистолет для вязания захватывает желаемую область металлических стержней, отпускает проволоку и связывает их петлей, а затем закручивает края проволоки между ними.Недостатком, помимо дороговизны самого устройства, является невозможность работы в некоторых труднодоступных местах, где все равно придется переходить на «ручной труд».

    Универсальный инструмент для вязания фурнитуры — крючок на ручке

    Крючки

    могут незначительно отличаться по внешнему виду и комплектации, поэтому, приобретя этот инструмент, вас обязательно попросят опробовать его на месте. Инструмент, который будет удобно «лежать в руке», а значит, им будет комфортнее работать и его следует выбирать для дальнейшей работы.Имейте в виду — неудобный крючок способен быстро заполнить мозоли на пальцах.

    Самодельный крючок изготавливают по типу заводской модели, повторяя ее форму. Для его изготовления может быть использован заостренный участок арматуры, который сгибается в тисках, а затем вставляется в ручку. Ручку можно изготовить из расплавленного пластика, навинтив ее на арматуру, или положив на нее толстостенную полимерную трубку, нагрея ее, а затем охладив. При остывании пластик плотно прижимается к клапану, образуя удобную для рабочих ручку.

    Еще один вариант крючка, конструкция которого существенно ускоряет установку каркаса — это полуавтоматический инструмент, действующий по инерционному принципу.

    Сам крючок расположен на своеобразной ножке с прорезанными канавками в виде спирали. Внутри рукоятки крючка находится механизм возвратной пружины.

    Этот инструмент работает следующим образом: зацепите крючки проволоки и с усилием потяните их вверх. В это время ножка на выходе из рукоятки при перемещении спиральных канавок по направляющим вращается, делая несколько оборотов, скручивая два конца проволоки между собой до упора сборки к закрепленным элементам каркасная конструкция.При необходимости операцию повторяют — до достижения необходимой затяжки узла. Таким образом, для соединения точки требуется одно или два поступательных движения.

    Крюк, установленный в дрель или шуруповерт, ускорит выполнение работы с меньшими физическими усилиями. Эти инструменты быстро скручивают два конца проволоки до упора, надежно фиксируя между собой перекрещенную арматуру. На трещотке с отверткой несложно экспериментально установить оптимальный момент затяжки.Работать компактным инструментом будет удобнее, так как пространство траншеи под ленточным фундаментом зачастую очень ограничено. Кроме того, если в планах использовать для привязки арматуры обычную электродрель, то придется запастись удлинителем-мультиметром.

    Какой бы инструмент для обвязки ни был выбран, принцип скручивания проволоки с его помощью одинаков, поэтому его выбор зависит от финансовых возможностей и предпочтения мастера.

    Способы стыковки арматуры

    Есть несколько способов вручную вкрутить металлические стержни в каркас под фундамент.О них мы поговорим подробнее.

    Металлическая арматура

    Связывание фурнитуры вручную не слишком сложное, а довольно долгое и трудоемкое занятие. Процесс привязки узла осуществляется в несколько этапов:

    • Если вы планируете использовать обычную проволоку (то есть без подготовленных на ее концах петель), то разрежьте ее на фрагменты длиной 250 ÷ 300 мм.
    • Плоский кусок проволоки складывается пополам. Затем этот уже спаренный отрезок сгибается так, чтобы полученная петля имела примерно треть выученной длины, а остальная часть оставалась на свободных концах.

    Принципы крепления арматуры вязкой клещами представлены на этой схеме-рисунке:

    1 — Обвязка арматуры жгутом проволоки, то есть несколькими отрезками, сложенными вместе, без натяжения.

    2 — Связка угловых узлов.

    3 — Узел двухрядный.

    4 — Перекрестный узел.

    5 — Мертвый узел.

    6 — Связка стержней со специальным соединительным элементом.

    7 — Арматурные стержни.

    8 — Металлический соединительный элемент.

    9 — Вид спереди.

    10 — Вид сзади.

    Помимо металлической проволоки, для связывания усиливающих элементов каркаса используются также пластиковые хомуты.

    У этих крепежных элементов есть ряд преимуществ и недостатков, о которых следует помнить при выборе этой технологии выравнивания рамы.

    ТО «Плюсы»
    Хомуты
    из пластика можно отнести к нескольким пунктам. Это:

    • Простота и удобство процесса привязки кадра.
    • Крепление зажимов арматуры не требует дополнительных инструментов.
    • Скорость работы, минимальные затраты физических усилий.
    • Прочность вяжущего после затвердевания бетона.

    «Минусы»
    Пластиковые крепления называют следующие факторы:

    • Очень высокая общая стоимость материала.
    • Недостаточная прочность креплений перед заливкой бетонного раствора и его созреванием.
    • Невозможность сборки каркаса при отрицательных температурах, так как прочность соединений под их воздействием ослабевает, а пластик теряет эластичность, становится хрупким.

    Если есть финансовые возможности, а работа должна выполняться быстро и без использования дополнительных инструментов, можно использовать пластиковые хомуты с металлическим сердечником. Такая затяжка имеет преимущества как пластиковых, так и металлических крепежей, то есть простота установки и прочность соединения. Правда, за это придется раскошелиться.

    Использование дополнительных деталей для пространственной фиксации арматуры

    В некоторых случаях при установке арматурных стержней используются так называемые «проушины» — хомуты из пластика.Их конструкции очень разнообразны, и такие изделия используются либо как элементы временного крепления стержней, либо как опоры для нижнего ряда арматуры, либо как своеобразные «калибраторы» для боковых.

    В каркасе под ленточный фундамент такие вставки используются для выдерживания расстояния между армирующими элементами и стенами опалубки, так как между ними должен оставаться зазор под бетонный слой шириной 50 мм.

    Другой способ приклеивания арматуры на перекрестках — использование специальных стальных монтажных кронштейнов.Они сделаны из стальных стержней с высоким показателем упругости, диаметром от 2 до 4 мм, то есть действуют буквально как пружина, а внешне напоминают канцелярскую скрепку.

    Такой зажим-соединитель изгибается с образованием петли, и оба его конца заканчиваются крючками. Как устанавливается такая связь, хорошо показано на иллюстрации. Конечно, это удобно, но приобретение большого количества таких зажимов обойдется очень дорого.

    Вязкое армирование стекловолокном

    Вязание данного вида арматуры несколько отличается от работы по креплению металлических стержней.Выбирая композитный армирующий материал для создания каркаса, прежде чем приступить к его стыковке, необходимо произвести точные расчеты по распределению веса конструкции. Если при установке металлического каркаса могут быть допущены небольшие погрешности, для стеклопластика они недопустимы. А про сложность именно этого момента уже говорилось выше.

    В зависимости от степени тяжести материала стены расстояние между полимерными стержнями может составлять 150 ÷ ​​350 мм.Если фундамент делается под легкие постройки, то расстояние можно увеличить до 600 мм. Но, увы, четких стандартов пока нет.

    При укладке под него нижнего армирующего пояса обязательно, и с достаточно небольшим шагом устанавливаются пластиковые опоры. Они необходимы для того, чтобы при заливке бетонного раствора в опалубку арматурный каркас не просел под тяжестью раствора. С этой же целью часто используются металлические стержни для упрочнения каркаса из стеклопластика, который сохранит конструкцию в первоначальном виде на этапе литья.

    Вязание композитных арматурных конструкций также осуществляется разными способами, некоторые из которых практически аналогичны операциям крепления на металлических каркасах.

    Для монтажа композитных каркасных конструкций могут использоваться специальные пластиковые крепления.

    • Крепление специальными пластиковыми застежками, защелкивающимися в арматурных стержнях в местах их соединения — этот способ считается наиболее надежным для полимерных каркасов.
    • Проволока металлическая (алюминиевая) мягкая. Вязание производится по тому же принципу, что и на стальных каркасах, то есть с помощью крючка. Однако, учитывая специфические свойства алюминиевой проволоки, ее нельзя сильно затягивать, иначе она легко сломается.

    Еще раз обратите внимание: прежде чем выбирать композитную арматуру, нужно взвесить все «за» и «против» и быть готовым взять на себя ответственность за отказ. Для возведения фундаментов частных домов чаще всего используют металлическую фурнитуру, каркасные конструкции из которой легко рассчитываются, будут предсказуемы, так как уже проверены многолетней практикой.

    В конце публикации — несколько полезных видеороликов с технологическими рекомендациями по процессу обвязки арматуры.

    Полезные ролики — в помощь начинающему строителю

    Видео: как связать фурнитуру крючком

    Видео: полезные инструменты для быстрой и точной сборки арматуры

    Видео: адаптируем отвертку для стыковки арматуры

    Ленточный фундамент — самый популярный в частном строительстве.Идеально подходит для строительства небольших домов, гаражей, бань и других хозяйственных построек. Все строительные работы можно выполнять вручную, а относительно небольшой расход материалов и минимальный объем земляных работ позволяют снизить стоимость и время производства. Конечно, чтобы все прошло как надо, нужно знать, как правильно укрепить фундамент.

    Прежде чем рассказывать, как правильно армировать ленточный фундамент, стоит сказать несколько слов о выборе арматуры.

    1. Если вам нужно усилить фундамент под одно- или двухэтажный дом, а также более легкие постройки, следует взять фитинг диаметром 10-24 миллиметра. Более толстый материал будет слишком дорогим, а его высокая прочность не будет задействована. Арматура меньшей толщины может не выдержать нагрузки.
    2. Желательно использовать специальные гофрированные фитинги. Он обеспечивает наилучшее соединение с бетоном, обеспечивая его высокую прочность и надежность. Гладкий аналог стоит немного дешевле, но к использованию не подходит из-за низкой адгезии.Единственное исключение — поперечные стыки. У них нагрузка намного меньше.
    3. Если грунт однородный по всей площади фундамента, то можно использовать материал сечением 10-14 миллиметров. При неоднородном грунте нагрузка на основание увеличивается, поэтому желательно потратиться на штанги диаметром 16-24 мм.

    Конечно, покупка толстой гофрированной арматуры — удовольствие довольно дорогое. Но если вы решили укрепить ленточный фундамент своими руками, значит, объем работ не слишком велик.Так что переплатить придется максимум в несколько сотен рублей — это полностью компенсирует высокую прочность и надежность готовой конструкции.

    При самостоятельном расчете и выборе арматуры для арматурного каркаса ленточного фундамента вероятность ошибки велика. В дальнейшем это может стать причиной разрушения дома, поэтому лучшим решением будет заказать проект усиления фундамента у проектировщика, а каркас самостоятельно связать по чертежу.

    Сколько арматуры вам нужно?

    Прежде чем отправиться в магазин за материалом, нужно знать, сколько его понадобится для армирования ленточного фундамента. Для этого следует заранее подумать, какое армирование ленточного фундамента будет оптимальным выбором, и провести расчеты для конкретного объекта.

    Пример арматурного каркаса для фундамента

    При строительстве небольших домов, гаражей и бань обычно используется следующая конфигурация каркаса:

    • 2 ремня: верхний и нижний;
    • каждый пояс состоит из 3-4 стержней арматуры;
    • оптимальное расстояние между стержнями 10 сантиметров. Учтите, что расстояние от арматуры до краев будущего фундамента должно быть не менее 5 сантиметров;
    • соединение ремней осуществляется зажимами или кусками арматуры с шагом 5-30 сантиметров в зависимости от сечения арматуры.

    Такая схема оптимальна. Теперь, зная размеры будущей постройки, совсем не сложно провести соответствующие расчеты.

    Допустим, вы хотите построить просторный каркасный или деревянный коттедж площадью 150 квадратных метров с периметром внешних стен 50 метров.Мы будем проводить расчеты исходя из этого. Соответствующие и описанные выше характеристики мы используем при армировании ленточной основы СНиП.

    У нас есть два ремня по три стержня в каждом. Итого — 6 умножить на 50 = 300 метров главного клапана. Учитываем количество перемычек, которые умещаются с шагом 30 сантиметров. Для этого разделите 50 метров на 0,3. Получаем 167 штук. Перекрестие в этой основе будет иметь длину 30 сантиметров, а вертикальное — 60 сантиметров. На вертикальную перемычку вам понадобится 167х0. 6х2 = 200,4 метра. По горизонтали — 167х0,3х2 = 100,2 метра. Итого потребуется 300 метров гофрированной арматуры и на 300,6 метра тоньше, гладкая арматура. Получив эти номера, смело отправляйтесь в магазин за материалом — ленточный фундамент без армирования долго не прослужит. Некоторые специалисты рекомендуют брать арматуру с запасом в 10-15%. Ведь какое-то количество материала понадобится для укрепления угловых частей ленточного фундамента и выхода на причал.

    Как связать каркас?

    Правила армирования ленточного фундамента вынуждают отказаться от использования сварки в пользу вязальной, потому что при использовании сварки в местах сварных стыков металлические стержни теряют прочность до 2-2,5 раз. Кроме того, именно здесь чаще всего появляется коррозия, которая может повредить арматуру в течение нескольких лет, значительно снижая надежность и долговечность основания. Действует только соединение с помощью вязки.Это довольно сложный этап, и на его прохождение у недостаточно опытного пользователя уйдет много времени. Однако здесь многое зависит от того, какой инструмент вы будете использовать.

    Надежный узел армирования проволокой

    Классический инструмент для вязания фурнитуры в ленточной основе — специальный крючок. С его помощью опытные мастера могут производить до 12-15 узлов в минуту (конечно, если вязальная проволока подготовлена ​​и разрезана заранее). Основное преимущество такого варианта — доступность — крючок можно купить во многих магазинах за сотню рублей и даже дешевле.Минус — скорость работы с ним не велика даже среди мастеров. Учтите — вам придется завязать много сотен узлов, даже если вы укрепляете фундамент небольшого размера.

    Проволока и крючок для обвязки рамки

    Если вы хотите закончить работу поскорее, можно воспользоваться специальным вязальным пистолетом. Работая с ним, даже неопытный пользователь легко выдаст 25-30 узлов в минуту. То есть производительность увеличится минимум в 2 раза.Увы, стоимость такого оборудования не низкая — от 50 тысяч и выше. К тому же для работы с ним понадобится специальный провод — обычный может не подойти. Это еще больше увеличивает стоимость. Но если есть возможность арендовать вязальный пистолет на несколько часов или на день — смело соглашайтесь на такое предложение, только не забудьте узнать максимальный диаметр арматуры, которую он может связать. Работая качественным инструментом, вы потратите максимум дня на сборку каркаса — правильное армирование ленточного фундамента становится намного проще и быстрее.При работе вручную этот процесс может занять неделю и более.

    Как сделать каркас?

    Перед тем, как приступить к армированию ленточного фундамента, следует изучить чертежи подходящих каркасов. Ведь от прочности каркаса зависит, прослужит ли фундамент много десятилетий или уже в первую же весну покроют трещины из-за сезонных колебаний уровня грунта.

    Чтобы не ошибиться при изготовлении, нужно запомнить несколько правил:

    1. Нахлест (расстояние от места стыковки до края стержня) должен быть не менее 5 сантиметров.
    2. В угловых соединениях перпендикулярные стержни должны быть соединены между собой — ни в коем случае нельзя использовать два отдельных блока, которые не связаны между собой. Идеальным решением станут уголки из гнутой арматуры — такая схема армирования фундамента самая надежная. Но для этого нужно иметь специальное оборудование, если фурнитура имеет диаметр от 14 миллиметров и более, меньшие диаметры можно гнуть в домашних условиях.
    3. Соединения с проволокой должны быть плотными — если вы используете вязальный крючок, затяните проволоку до упора, чтобы не оставалось места между зажимом и основной арматурой.Также проверьте рукой, отодвигается ли зажим от касания, следует сделать дополнительную стяжку проволокой.
    4. Перехлест по арматуре должен составлять 40-50 диаметров арматуры. По проекту должен быть зазор между соседними шатунами, верхним и нижним слоями.
    5. Арматурный каркас должен стоять точно в опалубке. Также нужно позаботиться о защитном слое бетона для армирования, чтобы сделать его согласно требованиям чертежа.Следует помнить, что минимальный защитный слой равен диаметру арматуры.

    Гибка всех элементов для армирования фундамента, выполняется на холоде. Ни в коем случае без нагрева арматуры, так как это приведет к потере ее прочности.

    Как видите — правила максимально простые. Но некоторые неопытные строители не подозревают и не забывают об их существовании.Это приводит к тому, что нарушается технология армирования ленточного фундамента и значительно сокращается срок его службы.

    Земляные и подготовительные работы

    Одним из преимуществ ленточного фундамента является относительно небольшой объем земляных работ. Пара человек, работая днем ​​с небольшими перерывами, легко смогут выкопать канаву подходящего размера в нормальном грунте. Когда яма будет готова, можно приступать к ее обустройству.

    Первый шаг — изготовить фундаментную подушку.Благодаря ему снижается негативное воздействие грунтовых вод на фундамент, а нагрузка от самого фундамента и всей конструкции распределяется по земле максимально равномерно. Здесь можно использовать разные материалы. Чаще всего используется песок или гравий. Они хорошо справляются со своей функцией — главное, чтобы толщина подушки была не менее 15-20 сантиметров.

    Но некоторые специалисты рекомендуют бетонную подушку. Да, он самый дорогой. Дорогой цемент и необходимость армировать подушку круто увеличивают стоимость и время строительства.Но в результате вы получаете максимально надежный фундамент под фундамент, гарантируя, что он прослужит долгие годы. Поэтому можно смело сказать, что эти деньги не будут выброшены на ветер.

    Пример устройства ленточного армированного фундамента

    Если работы ведутся на слабом, пучинистом грунте или планируется строительство тяжелого кирпичного дома, но использование монолитного фундамента по каким-то причинам нежелательно, то можно использовать ленточный фундамент с подошвой.Уширение (стекло) позволяет значительно снизить нагрузку на почву. Конечно, не стоит забывать и об армировании стеклянного цоколя — на пучинистых грунтах он будет регулярно выдерживать значительные растягивающие и изгибающие нагрузки. Очень важно обеспечить ему достаточную силу.

    При использовании фундамента с подошвой объем земляных работ увеличивается. Кроме того, необходимо дополнительно потратиться на усиление подошвы ленточного фундамента — если оно выйдет из строя, это приведет к скорейшему разрушению всей конструкции.

    На готовую подушку устанавливают опалубку. При выборе ширины учитывайте — готовый фундамент должен быть на 10-15 сантиметров толще внешних несущих стен.

    Следующий этап — гидроизоляция. Некоторые строители используют рубероид, но это достаточно дорогой материал. А большой вес усложняет процесс установки. Поэтому можно использовать строительный полиэтилен. Да, он менее прочный. Но нужно это всего на несколько дней — чтобы цементное молоко не ушло в песок.Поэтому дешевый и легкий полиэтилен вполне подойдет. Укладывается поверх опалубки. В местах стыков перекрыть больше — не менее 10-15 сантиметров — и заклеить широкой лентой.

    На этом подготовительные работы окончены. Теперь расскажем о заливке и армировании фундамента своими руками.

    Установить каркас, залить бетон

    Каркас арматуры лучше всего собирать прямо в подготовленной яме — это позволяет максимально прочно закрепить элементы.Но если речь идет об армировании подземного ленточного фундамента, или если котлован слишком узкий для проведения работ непосредственно в нем, то каркас можно собрать вне траншеи, а затем аккуратно опустить на место. Здесь обычно проблем не возникает и пошаговые инструкции не нужны.

    Последний и один из самых ответственных этапов — заливка фундамента.

    Заполнение ленточного фундамента бетононасосом

    Для этого рекомендуется использовать бетон марки М200 и выше.Он обладает высокой прочностью, чтобы выдерживать значительные нагрузки, а также имеет достаточный показатель хладостойкости.

    Сразу следует сказать — для работы потребуется большое количество материала. Заранее сделайте все необходимые расчеты — заливать бетон нужно за один раз, не допуская расслоений и других отслоений. В противном случае прочность основания значительно снизится, а это скажется на безопасности эксплуатации дома. По этой же причине желательно арендовать бетономешалку.Сегодня эту услугу предлагают многие компании. К тому же аренда дешевых моделей стоит относительно недорого — менее тысячи рублей в сутки. При интенсивной работе в это время вполне можно справиться с работой. К тому же наличие бетономешалки позволяет повысить производительность — нужно просто бросить песок, цемент и залить водой, получив в скором времени готовый продукт, который нужно просто вылить на каркас, установленный в опалубке. Работая с лопатой, такой производительности добиться невозможно.

    После заливки бетона необходимо подождать 28 дней. За это время бетон наберет достаточную прочность и можно будет приступить к строительству дома, гаража или бани.

    Рекомендуем посмотреть видео, где опытный инженер-строитель расскажет о важных нюансах армирования фундамента. На что следует обращать внимание при работе в первую очередь, чтобы фундамент дома был надежным.

    Теперь вы знаете, как армировать ленточный фундамент своими руками.Для этого совсем не обязательно иметь узкоспециализированные навыки или покупать дорогое оборудование. Достаточно знать хотя бы теоретически, как укрепить фундамент. Опыт придет в процесс, и все инструменты можно будет заменить дешевыми аналогами или взять напрокат, сэкономив деньги и время.

    Армирование ленточного фундамента значительно увеличивает его прочностные характеристики, позволяет создавать устойчивые конструкции при снижении веса.

    Расчеты армирования и схем армирования выполняются в соответствии с положениями действующего СНиП 52-01-2003.В документе есть подробные требования к расчетам, даются сноски к нормативным документам и сводам правил.

    СП 63.13330.2012 Бетонные и железобетонные конструкции. Основные положения. Актуализированная редакция СНиП 52-01-2003. Скачать файл

    Ленточный фундамент должен соответствовать требованиям по прочности, надежности, устойчивости к различным климатическим факторам и механическим нагрузкам.

    Основными характеристиками прочности бетонных конструкций является показатель сопротивления осевому сжатию (Rb, n), растяжению (Rbt, n) и боковому разрушению.В зависимости от нормативных нормативных показателей бетона выбирают его марку и класс бетона. Принимая во внимание ответственность проекта, можно использовать поправочные коэффициенты безопасности в диапазоне от 1,0 до 1,5.

    Требования к клапану

    При армировании ленточных фундаментов устанавливаются тип и контролируемые значения качества армирования. Нормами разрешено использование горячекатаной строительной арматуры периодического профиля, термически обработанной арматуры или арматуры механической упрочнения.

    Класс арматуры выбирается с учетом гарантированного значения предела текучести при максимальных нагрузках. Наряду с характеристиками прочности на разрыв нормируются пластичность, коррозионная стойкость, свариваемость, стойкость к отрицательным температурам, релаксационная стойкость и допустимое удлинение до начала разрушающих процессов.

    Таблица классов арматуры и марок стали

    Тип профиля Класс Диаметр, мм марка стали
    Гладкий профиль A1 (A240) 6-40 Ст3кп, Ст3пс, Ст3сп
    Периодический профиль A2 (A300) 10-40, 40-80 Ст5сп, Ст5пс, 18Г2С
    Периодический профиль A3 (A400) 6-40, 6-22 35ГС, 35Г2С, 32Г2РПС
    Периодический профиль A4 (A600) 10-18 (6-8), 10-32 (36-40) 80C, 20HG2TS
    Периодический профиль A5 (A800) 10-32 (6-8), (36-40) 23х3Г2Т
    Периодический профиль A6 (A1000) 10-22 22х3Г2АЮ, 22х3Г2Р

    Ленточный фундамент рассчитывается в соответствии с рекомендациями ГОСТ 27751, показатели предельных нагруженных состояний рассчитываются по группам.

    Рама арматуры — фото

    1. Требования к размерам железобетонных конструкций. Геометрические размеры подвала не должны препятствовать правильному пространственному размещению арматуры.
    2. Защитный слой должен обеспечивать сопротивление шва нагрузкам арматуры и бетона, защищать его от внешней среды и обеспечивать устойчивость конструкции.
    3. Минимальное расстояние между отдельными стержнями арматуры должно обеспечивать ее совместную работу с бетоном, обеспечивать правильное соединение и обеспечивать правильную технологическую заливку бетона.

    Для армирования можно использовать только качественную арматуру, вязание сеток осуществляется с учетом проектно-сметной документации. Отклонения от значений не могут выходить за пределы полей допусков, регламентированных СНиП 3.03.01. Специальные строительные меры должны обеспечивать надежную фиксацию арматурной сетки в соответствии с существующими правилами.

    СНиП 3.03.01-87. Несущие и ограждающие конструкции. Строительные нормы и правила. Скачать файл

    При изгибе арматуры необходимо использовать специальные приспособления, минимальный радиус изгиба зависит от диаметра и конкретных физических характеристик арматуры конструкции.

    Видео — Ручной станок для гибки арматуры, видеоинструкция

    Видео — Как согнуть арматуру. Работа на самодельном станке

    В опалубку вставляется арматура, изготовление опалубки следует проводить с учетом требований ГОСТ 25781 и ГОСТ 23478.

    ФОРМЫ СТАЛЬНЫЕ ДЛЯ ПРОИЗВОДСТВА ЖЕЛЕЗОБЕТОННЫХ ИЗДЕЛИЙ. Технические условия. Скачать файл

    Опалубка для возведения монолитных бетонных и железобетонных конструкций.Классификация и общие технические требования

    Расчет количества и диаметра арматуры

    Для ленточного фундамента бань применяется строительная арматура периодического профиля Ø 6 ÷ 12 мм.

    Действующие государственные нормативы регулируют минимальное количество стержней в бетоне для придания ему максимальных прочностных характеристик. Минимальное суммарное сечение продольных стержней арматуры не может составлять ≤ 0,1% площади сечения фундаментной полосы.Например, если ленточный фундамент имеет сечение 12000 × 500 мм (площадь поперечного сечения 600000 мм2), то общая площадь всех продольных стержней должна быть не менее 600000 × 0,01% = 600 мм2. На практике застройщики редко выдерживают этот показатель, учитывают также вес ванны, характер грунта и марку бетона. Это расчетное значение можно считать приблизительным, отклонения от рекомендуемых значений не должны превышать ≈20% в меньшую сторону.

    Чтобы рассчитать количество арматуры, необходимо знать площадь поперечного сечения базовой полосы и площадь поперечного сечения арматурного стержня. Для облегчения расчетов предлагаем вам готовую таблицу.

    Количество штанг
    Диаметр, мм 1 2 3 4 5 6 7 8 9
    6 28,3 57 85 113 141 170 198 226 254
    8 50,3 101 151 201 251 302 352 402 453
    10 76,5 157 236 314 393 471 550 628 707
    12 113 226 339 452 565 679 792 905 1018
    14 154 308 462 616 769 923 1077 11231 1385
    16 201 402 603 804 1005 1206 1407 1608 1810
    18 254,5 509 763 1018 1272 1527 1781 2036 2290
    20 314,2 628 942 1256 1571 1885 2199 2513 2828

    Теперь расчеты намного проще.Например, вы используете восемь рядов арматуры диаметром 10 мм для армирования ленточных фундаментов. Согласно таблице, общая площадь стержней составляет 628 мм. Такой каркас может работать с бетонной лентой глубиной 120 см и шириной 50 см. Несколько лишних квадратных миллиметров можно не учитывать, они станут дополнительной страховкой на случай нарушения технологии стыковки или изготовления некачественного бетона.

    Кроме этих показателей нужно определить диаметр стержней для фундамента.Эти показатели зависят от многих составляющих, для упрощения расчетов можно воспользоваться предложенной таблицей.

    С помощью этой таблицы вы легко можете выбрать рекомендуемый диаметр арматуры для ленточного фундамента.

    Правила армирования ленточного фундамента

    Существует несколько схем вязания арматуры, каждый разработчик может использовать наиболее удобную для себя. Выбор схемы следует проводить с учетом размеров фундамента и его несущих характеристик.

    Арматуру можно связать отдельно, а затем уже готовые элементы конструкции опустить в траншею фундамента и соединить между собой, а можно сразу вязать в траншее. Оба метода почти эквивалентны, но есть небольшая разница. На земле все основные прямолинейные элементы можно изготовить самостоятельно; при работе в траншее требуется помощник. Для вязки нужно сделать специальный крючок, соединение производится мягкой проволокой диаметром ≈ 0.5 мм.

    В некоторых статьях можно найти советы во время вязания использовать ручную электродрель — не обращайте на них внимания. Так могут писать те, кто не имеет представления о работе.

    Во-первых, рука устает от дрели намного сильнее и быстрее, чем от легкого крючка. Во-вторых, кабели всегда будут путаться под ногами, цепляться за концы арматуры и т. Д. В-третьих, не на всех стройках есть электроэнергия. И в-четвертых, ваши проволочные узлы всегда будут ослаблены или сломаны.

    Для вязания армирования используется тонкий мягкий и проволочный, и он имеет низкую прочность. Проволока натягивается хорошо, сильное заедание должно происходить в пределах двух-трех оборотов крючка. В противном случае производительность труда намного ниже и повышается утомляемость. Есть еще варианты сварки арматуры, о них мы поговорим в следующем разделе статьи.

    Советуем начать вязать арматуру на самую короткую ленточную основу, это даст возможность набраться немного опыта и уверенно справиться с длинными стержнями.Стричь их не рекомендуется, это увеличивает расход металла и снижает прочность фундамента. Размеры заготовок рассмотрим на примере ленточного фундамента высотой 120 см и шириной 40 см.

    Арматуру со всех сторон залить бетоном толщиной не менее 5 сантиметров. Это начальные условия. С учетом таких показателей чистые габариты арматурного каркаса должны быть не более 110 см в высоту (минус 5 см с каждой стороны) и 30 см в ширину (минус 5 см с каждой стороны).Для вязки нужно добавить по два сантиметра с каждой стороны внахлест. Это значит, что заготовки для горизонтальных перемычек должны быть длиной 34 см, заготовки для вертикальных перемычек — 144 см. Но делать такой высокий каркас не стоит, достаточно иметь высоту 80 см.

    Шаг 2. Выбираем плоскую площадку, ставим две длинные планки, обрезаем их концы.

    Шаг 3. На расстоянии ≈ 20 см от концов обвяжите горизонтальные распорки с двух крайних сторон. Для вязания понадобится проволока длиной около 20 сантиметров.Сложите его пополам, просуньте под точку привязки и затяните проволоку, просто повернув крючок. Не переусердствуйте, проволока может не выдержать. Величина скручивающего усилия определяется опытным путем.

    Шаг 3. На расстоянии примерно 50 сантиметров по очереди свяжите все оставшиеся горизонтальные стойки. Все готово — отложите конструкцию на свободное место и таким же образом сделайте еще один элемент каркаса. У вас есть верхняя и нижняя части, теперь нужно скрепить их между собой.

    Шаг 4. Далее следует отрегулировать упоры для двух частей сетки, они могут упираться в любой объект. Главное, чтобы родственные элементы занимали устойчивое боковое положение, расстояние между ними должно быть равно высоте вязаной арматуры.

    Шаг 5. Свяжите две вертикальные распорки по концам, размеры которых вам уже известны. Когда каркас стал более-менее напоминать готовое изделие — свяжите все остальные детали.Не торопитесь, проверьте все размеры. Хоть у вас заготовка и такой же длины, проверить размер не помешает.

    Шаг 6. По такому же алгоритму необходимо на земле соединить все прямые участки каркаса.

    Шаг 7. Уложите дно котлована под фундамент высотой не менее пяти сантиметров; на них будут опираться нижние стержни сетки. Поставьте боковые опоры, установите сетку в правильное положение.

    Армирование (каркас установлен в опалубке)

    Шаг 8. Убрать размеры не предусмотренных углов и стыков, подготовить куски арматуры для соединения каркаса в единую конструкцию. Учтите, что перекрытие концов арматуры должно быть не менее пятидесяти диаметров стержня.

    Шаг 9. Обвяжите нижний виток, затем вертикальные стойки и верхнюю. Проверить расстояние армирования до всех поверхностей опалубки.

    Арматура готова, можно приступать к заливке фундамента бетоном.

    Вязание арматуры специальным приспособлением

    Для изготовления приспособлений понадобится несколько досок толщиной около 20 мм, качество пиломатериалов может быть любым.Изготовить шаблон несложно, и это значительно упростит работу.

    Шаг 1. Отрежьте четыре доски по длине арматуры, соедините их по две на расстоянии шага от вертикальных стоек. Должно получиться два одинаковых шаблона. Внимательно следите за тем, чтобы разметка расстояния между планками была одинаковой, иначе не будет вертикального положения соединительных элементов.

    Шаг 2. Сделайте две вертикальные опоры, высота опор должна соответствовать высоте арматурной сетки.Опоры должны иметь боковые угловые упоры, не позволяющие им опрокидываться. Все работы по обвязке необходимо проводить на ровной поверхности. Проверьте устойчивость собранного устройства, исключите вероятность его опрокидывания во время работы.

    Схема соединения арматуры с хомутами

    У вас есть макет арматурной сетки, теперь вы можете выполнять работу быстро и без посторонней помощи. На отмеченные места разместите подготовленные вертикальные стержни арматуры, предварительно зафиксировав положение при помощи гвоздей.На каждую горизонтальную металлическую перемычку наденьте арматуру. Эту операцию следует повторить со всех сторон рамы. Еще раз проверьте их положение. Хорошо — берем проволоку и крючок и начинаем вязать. Адаптацию целесообразно делать, если у вас много одинаковых участков сетки арматуры.

    Видео — Как связать арматуру с помощью приспособления

    Как связать армированную сетку в траншею

    Работать в траншее намного труднее из-за стесненных условий. Необходимо хорошо продумать схему вязания отдельных элементов, чтобы не пришлось пролезать между стержнями арматуры.К тому же сетку самостоятельно завязать невозможно, нужно работать с помощником.

    Шаг 1. Положите на дно траншеи камни или кирпичи высотой не менее пяти сантиметров, они приподнимут металл над землей и позволят бетону закрыть арматуру со всех сторон. Расстояние между камнями должно быть равно ширине сетки.

    На фото — фиксатор для армокаркаса

    Шаг 2. На камни нужно поставить продольные стержни.Горизонтальные и вертикальные стержни уже надо обрезать по размеру, как мы их измеряем, мы уже говорили.

    Шаг 3 . Приступайте к формированию каркаса каркаса на одной стороне фундамента. Если предварительно привязать к тягам горизонтальные распорки, работать будет легче. Помощник должен удерживать концы брусьев, пока они не зафиксируются в правильном положении.

    Шаг 4. По очереди продолжайте вязать арматуру, расстояние между стойками должно быть примерно пятьдесят сантиметров.

    Шаг 5. По тому же алгоритму привяжите арматуру ко всем прямым участкам фундаментной ленты.

    Шаг 6. Проверить размеры и пространственное положение каркаса, при необходимости необходимо откорректировать положение и исключить касание металлических деталей опалубкой.

    Шаг 7. Теперь пора заняться углами фундамента. На картинке дан довольно сложный вариант вязания по углам, вы можете придумать более простой вариант для себя.Главное, соблюдать длину внахлест. И еще одно замечание. В углах фундамент работает не только на изгиб, но и на вертикальный разрыв. Эти усилия удерживают вертикальные планки строительной фурнитуры, не забудьте установить их. Чтобы гарантировать это, можно использовать вентиль большого диаметра.

    Если все же придется прибегать к сварке, то сделайте все возможное, чтобы на одном месте поставить минимальное количество стежков, сместите фиксирующий шаг горизонтальных и вертикальных упоров на несколько сантиметров.Во время сварки точно поддерживайте оптимальную силу тока и диаметр электродов. Металл в шве внахлест не должен перегреваться.

    Есть несколько способов, с помощью которых можно ускорить и облегчить процесс стыковки и в то же время улучшить качество конструкции и снизить расход материалов.

    Для проставок согните арматуру в форме буквы «P». Для этого можно за пару часов сделать простейший станок, причем не только для гибки стержней.Сначала нужно согнуть один образец, проверить его размеры и только потом, используя образец как шаблон, подготовить все стыки. Такие распорки вязать гораздо проще, они сразу удерживают нужный размер конструкции. Еще один плюс — уменьшенный расход дорогостоящего материала. На первый взгляд экономия кажется незначительной, максимум десять сантиметров на одно подключение. Но если десять сантиметров умножить на количество штук и цену арматуры, получится очень «приятная» сумма.

    Для распорок можно использовать арматуру меньшего диаметра и опционально дорогой строительный периодический профиль. Подойдут даже металлические прутки или катанка подходящего диаметра.

    Если у вас нет опыта выполнения подобных работ, то лучше не делать этого самостоятельно. Наличие помощника делает процесс намного проще и безопаснее.

    Цена на железобетонный фундамент намного дороже обычного, используйте этот метод усиления архитектурных конструкций в крайнем случае.Есть много более дешевых способов повысить несущие характеристики ленточного фундамента. Правда, их можно использовать не всегда, все зависит от особенностей проекта бани, особенностей почвы и ландшафта.

    Армирование должно производиться на всех участках фундамента, даже в средних перемычках межкомнатных перегородок

    Несколько слов о предварительно нагруженной арматуре. Это комплексный метод, позволяющий значительно улучшить все показатели ленточного фундамента без увеличения количества армирования.Суть метода заключается в предварительном нагружении стержней усилиями, противоположными тем, которые будут действовать на конструкцию при эксплуатации фундамента. Например, если штанга будет работать на растяжение, то она предварительно сжата и т. Д.

    Видео — Армирование монолитных ленточных фундаментов мелкого заложения

    Видео — Армирование фундамента своими руками

    Фундамент — это фундамент здания. И с этой аксиомой сложно не согласиться, ведь именно он держит и равномерно распределяет нагрузку на грунт, обеспечивает устойчивость и долговечность конструкции.Но бетон, как известно, довольно твердый материал. Для придания ленточной конструкции пластичности и способности выдерживать различные виды нагрузок применяется так называемая арматура.

    Для чего нужна арматура?

    Упрощенно фундамент ленточного типа представляет собой замкнутый контур из бетона под всеми капитальными стенами здания по периметру. Это один из самых популярных видов затонувших кораблей, поскольку он прост в конструкции, выдерживает значительные нагрузки и позволяет дополнительно оборудовать подвал в процессе эксплуатации.В минусах — большой расход стройматериалов, необходимость использования спецтехники (бетононасосы, краны).

    Ленточный вид фундамента возводится для зданий из тяжелых штучных материалов (кирпич, блоки, камень) и домов с монолитными или сборными перекрытиями большой массы. Такой тип основания оптимален на неоднородных грунтах, где есть риск неравномерного проседания.

    Схема перекоса фундамента

    Бетонная конструкция выдерживает два типа нагрузок:

    • Компрессия — вес здания и его содержимого (мебель, отделка и т. Д.)).
    • Растяжение — влияние сил морозного пучения. Влажная почва, промерзая, увеличивается в объеме и сжимает каркас, выталкивая его вверх.

    Очевидно, эти нагрузки неравномерны. Чтобы лента выдерживала деформации и соответственно трещины, разрывы, используется армирование ленточного фундамента. На практике это означает формирование внутри бетонного ядра единого металлического каркаса. По правилам он должен располагаться ближе к краям фундамента, то есть в зонах максимального сжатия-растяжения.

    Какие материалы используются для армирования

    Даже если предполагается армирование фундамента ленточного типа своими руками, необходимо правильно подбирать комплектующие. В состав необходимых материалов входят:

    Виды арматуры

    1. Арматура стальная или композитная — стержни из металла или стекловолокна. Реализуются рулонами по 50-100 м или нарезанным металлопрокатом длиной 6-12 м. Гладкие стержни сечением до 10 мм называются сборочными и используются для вертикальной и поперечной части каркаса.Гофрированные стержни диаметром 12-80 мм обозначены как рабочие. Из них подходят верхняя и нижняя продольные части «каркаса».

    2. Проволока стальная для вязальных или стяжных зажимов. Сварка используется реже (металл должен иметь маркировку «C»)

    3. Зажим для инструмента или специальный крючок для вязания, ножовки и т.п.

    Металлический каркас пользуется наибольшей популярностью у строителей, эффективность и надежность его проверена временем. Армирование фундамента стеклопластиковой арматурой применяется для тех зданий, к которым предъявляются особые требования в отношении радиопомех, немагнетизма, химической стойкости.Однако из-за того, что композит плохо растягивается при изгибе, то есть фактически не выполняет одну из основных функций, в частном домостроении применяется редко.

    Ни в коем случае нельзя использовать пластиковые бутылки, металлические уголки или трубы, грубую сетку, железные тросы и другие подобные материалы в качестве арматурного каркаса фундаментной ленты. Это не каркас, а посторонние включения, которые только вредит бетонному основанию. Результат печальный — фундамент не выдержит проектных нагрузок, неизбежные повреждения как несущего фундамента, так и стен, перекрытий, кровли и других элементов здания.

    Расчет арматуры ленточного фундамента

    Рассчитать количество материала для армирования несложно. Чаще всего используется двух- или трехрядная сетка-каркас. Шаг между вертикальными участками 40-80 см, между горизонтально расположенными уровнями примерно 30-60 см. То есть заглубленный фундамент высотой более 90 см требует 3-4 продольных яруса; для каркаса глубиной менее 0,9 м достаточно двух. Рассмотрим пример:

    • Параметры бетонного основания (ВхШ) — 60х40 см,
    • периметр здания — 5х5 м,
    • шаг сетки — 50 см

    Очевидно, вам понадобится двухуровневая сетка.Для работы задвижек на 4 продольных линии по 20 м каждая потребуется 80 пог. м, монтаж вертикальный с учетом расстояния от поверхности 5 см — 1,4 м * 51 (количество пересечений) = 71,4 м. Продавцы рекомендуют брать сталь с запасом не менее 10%, итого итого будет около 170 погонных метров. м арматуры. Не стоит забывать и о комплектации. На каждом перекрестке достать около 30 см проволоки. Стыков в секции — 4 штуки, значит с запасом потребуется около 70 пог. м вяжем металл.

    Как самостоятельно армировать ленточный фундамент

    Железобетонная конструкция не терпит халатности. Арматуру перед использованием следует проверить, очистить от грязи и ржавчины. Строители часто пренебрегают этим этапом, хотя известно, что инородные включения ухудшают качественные характеристики бетонного ядра.

    Схема армирования ленточного фундамента проста, но трудоемка:

    1. На песчано-щебеночную «подушку» насыпают бетонную «подошву» толщиной 5 см.Он защитит металл от коррозии и преждевременного разрушения. Иногда в целях экономии под каркас подкладывают куски кирпича или камня.
    2. Поставить опалубку.
    3. На бетонный слой укладывается необходимое количество поперечных монтажных прутков с интервалом не более 80 см.
    4. Гофрированные стержни накладываются в два ряда сверху в продольном направлении. Сайты пересечения связаны. Получается нижний уровень каркаса арматуры.
    5. В стыках вертикально монтируется гладкая сталь заданной длины.Соблюдение геометрии углов в 90 ° обязательно.
    6. К ним прикреплен верхний ярус поперечных монтажных тяг. Получается каркас, перекрытие концов которого должно быть не менее 20 см.
    7. Укладывают верхний продольный ярус арматурного «каркаса» и скрепляют вязальной проволокой или зажимами.
    8. С помощью распорок готовый каркас жестко фиксируется относительно опалубки. Зазор между ними должен быть не менее 3-5 см.
    9. Связки снова проверены, весь лишний материал, мусор убран.

    Армирование угла ленточного фундамента — головная боль большинства профессионалов. Именно здесь образуется так называемое концентрированное напряжение. Поэтому используются особые приемы П- или Г-образной арматуры, создаваемой при помощи струбцин.

    Схематично это выглядит так:

    Для углов:

    Для прицела:

    Для углов соединения менее 160 ° с L-образным армированием:

    В точках крепления углов хомуты устанавливаются в два раза чаще, чем остальная часть ленточного фундамента.Именно такие способы армирования углов создают жесткое соединение между элементами конструкции, позволяя равномерно распределять нагрузку.

    Таким образом, стоимость материалов составляет не более 5% от стоимости строительства арматурного каркаса. Конечно, экономия на материалах в этом случае — последнее.

    Экспериментальное исследование характеристик и поведения армированного грунтового основания

    Скорость нагрузки является эффективным фактором, влияющим на взаимодействие между грунтом и фундаментом.Увеличение скорости нагружения на различных основаниях, особенно на насыщенных или частично насыщенных грунтах, может привести к быстрому нарастанию порового давления и разрушению фундамента из-за внезапного снижения эффективных напряжений. Проблема будет иметь большее значение для многих специальных фундаментов, например, для противостоящих взрывам или для ракетных платформ, которые подвергаются ударным и ударным нагрузкам. Численное моделирование этого случая для сухих почв невозможно без разработки соответствующей модели поведения, так как в большинстве численных моделей почва считается сплошной средой.Существующие стандартные модели обычно оценивают влияние скорости нагрузки на жидкую фазу, а затем оценивают противодействие жидкой фазы на всю среду. Поскольку для разработки подходящей модели необходимо провести физическое моделирование, подобное реальным условиям, настоящее исследование может сыграть эффективную роль в этом отношении при поддержке новой физической модели. В текущем исследовании сначала проводятся некоторые испытания грунта и георешетки для определения физических и механических характеристик материалов, а затем проводятся начальные испытания для моделирования с использованием новой физической модели, разработанной в лаборатории грунта г. Технологический университет Амиркабира (Мир Хоссейни и Абришами).Возможности модели были проверены и оценены в ходе этих испытаний, а также при разработке и планировании основных программ испытаний для исследования различных эффектов взаимодействия грунта и фундамента, таких как скорость нагружения, на укрепленных грунтах. Основные испытания в этом исследовании состоят из двух групп, а именно: усиленные и неармированные. Основная цель неармированных испытаний состояла в том, чтобы получить некоторые экспериментальные данные в качестве основы для оценки и сравнения поведения основания на армированном грунте.В группе армированных испытаний были проведены разные серии экспериментов для разных целей, одна из которых была запланирована для изучения влияния скорости нагружения на предельную несущую способность, а также поведения опор на песках, армированных георешетками. Плотность песка и метод испытаний были такими же, как и при испытаниях без армирования. Единственным отличием в этой серии было наличие слоя георешетки, расположенного на оптимальной глубине, которая, по результатам первоначальных экспериментов, оказалась равной половине ширины подошвы.По результатам проведенных испытаний в этой серии, предельная несущая способность армированного песка в направлении, противоположном неармированному песку, уменьшается с увеличением скорости нагружения. Величина снижения несущей способности составляет около 12 процентов по сравнению с неармированными грунтами. Однако окончательная осадка основания на армированном песке увеличивается примерно на 10 процентов, а общая жесткость системы снижается. Основная причина этих результатов может быть связана с отсутствием достаточного времени, необходимого для полного взаимодействия между почвами и георешетками.Увеличение скорости нагружения вместе с инерцией грунта может привести к тому, что распределение напряжений в массе достигнет состояния, близкого к пробивному разрушению. В результате более высокая величина напряжения применяется к небольшой площади георешетки, что приводит к увеличению деформации и осадки и, соответственно, к снижению несущей способности. Были приведены некоторые другие важные выводы, связанные со скоростью нагрузки на опоры, опирающиеся на армированный песок, подробное описание и техническое обсуждение которых представлены в полном тексте статьи.

    Как связать пластиковую фурнитуру. Характеристики фундамента из стеклопластиковой арматуры, расчеты и монтаж


    Композитная арматура относится к современным материалам, призванным заменить дорогой металл и обеспечить большую устойчивость к негативному воздействию внешних факторов. После того, как этот вид полимерной катанки с 2012 года начал производиться в России, интерес строителей к нему стал расти с каждым годом.

    Применение стекловолоконных материалов для армирования монолитных бетонных конструкций особенно актуально в случаях возможного воздействия влаги, поскольку полимеры не подвержены коррозии.

    Пластиковые стержни используются в индивидуальных постройках, при строительстве крупных зданий и сооружений, прибрежных укреплений и автомобильных дорог. В частном строительстве из него делают арматурные каркасы для ленточных и плитных фундаментов, а также армирующую кладку из пеноблоков.

    Материал, из которого изготовлена ​​пластиковая арматура, представляет собой полимерную смесь из продольного стеклопластика повышенной прочности и термостойкой смолы. Стандартные диаметры изготавливаемых стержней от 4 до 32 мм.Максимальная рабочая температура 60˚C. Предел прочности на разрыв 150 МПа.

    Подготовка материалов для сборки арматурного каркаса

    Для повышения общей прочности бетонного монолита его армируют стекловолоконной арматурой в виде плоской сетки или пространственного каркаса, который собирается из круглых стержней переменного или постоянного сечения. Отдельные элементы таких конструкций соединяются между собой при помощи вязальной проволоки, фиксирующих зажимов или специального пистолета.

    Следовательно, чтобы связать арматурный каркас необходимо приобрести:

    • арматура пластиковая проектных диаметров;
    • вязальная проволока или длинные зажимы.

    В отличие от традиционных металлических стержней, арматура из стекловолокна поставляется в виде бухты.

    Поэтому перед тем, как приступить к сборке каркаса, его необходимо размотать и разрезать на куски необходимой длины. Резка производится ножовкой или другим инструментом, не допускающим нагрева материала.Отметить точки среза на поверхности несложно с помощью обычного маркера.

    Проволока для вязания должна быть круглого сечения и диаметром не менее 1 мм, чтобы обеспечить необходимую прочность соединения и не разорваться при скручивании. Чтобы быстро получить отрезки проволоки нужной длины для вязания, всю свернутую катушку нужно разрезать болгаркой на 3 или 4 части.

    Чтобы сделать вязальную проволоку более мягкой, ее можно обжечь паяльной лампой или в огне.Необожженный провод хуже изгибается и не всегда обеспечивает плотное покрытие соединения. Кроме того, неподготовленный металл имеет более низкую пластичность и часто ломается в процессе эксплуатации.

    Вязание фиксаторами.
    Общая схема вязки.

    Инструмент для армирования проволоки

    Использовать плоскогубцы для вязания не очень удобно. Они не обеспечивают необходимой плотности покрытия состава и требуют больших усилий. Поэтому стальную проволоку на арматурных стержнях скручивают с помощью специальных крючков или вязального пистолета.В инструментальных магазинах продаются два вида крючков, предназначенных для вязания фурнитуры:

    • простая рука, которую во время работы нужно постоянно вращать;
    • саморез полуавтоматический, с крючком, вращающимся при нажатии ручки;
    • пластиковых зажимов в виде колец и вертикальных стоек, надеваемых на арматуру.

    Простой крючок не купишь, а сделай сам (подробнее, как это сделать -), согнув его из толстой стальной проволоки и заточив острие. В этом случае вам будет что связать конструкцию прутьев, не покупая инструмента.

    Метод использования вязального пистолета ускоряет и упрощает процесс, но этот довольно большой инструмент может не обеспечивать доступ к отдельным местам. К тому же такой инструмент приводит к перерасходу провода.

    Пластиковые фиксаторы необходимы для того, чтобы зафиксировать собранный арматурный каркас в необходимом пространственном положении внутри опалубки перед подачей бетона.

    Технология ручного вязания проволоки стеклопластиковой арматуры

    Чтобы арматурный каркас или сетка приобрели необходимую пространственную форму и не изменили ее при заливке бетона, все отдельные элементы должны быть надежно соединены между собой.Чаще всего для этого используют вязальную проволоку. Вязание — это простой и быстрый способ подключения, не требующий высокой квалификации. К тому же арматуру из стекловолокна просто невозможно соединить сваркой, а потому такой вид крепления в данном случае наиболее приемлем.

    Весь процесс вязания стеклопластиковой арматуры для фундамента можно разделить на следующие пошаговые этапы:

    1. арматура, свернутая в пролет, разматывается и разрезается на части проектной длины;
    2. На поперечные стержни нижнего армирующего слоя надевается

    3. пластиковых фиксатора;
    4. продольных стержня уложены на разнесенных поперечных элементах на заданном расстоянии друг от друга;
    5. во всех точках пересечения арматуры соединения производятся скручиванием петель из сложенной вдвое вязальной проволоки;
    6. после сборки нижнего ряда вяжутся вертикальные армирующие элементы до пересечения внешних ячеек;
    7. к верхним концам или к середине вертикальных стоек в зависимости от расчетного количества рядов привязывают поперечные отрезки;
    8. укладывается и вяжется следующий ряд продольной арматуры;
    9. собранный каркас переносится и устанавливается внутрь опалубки для ленточного фундамента.

    Работу можно значительно упростить, сочетая арматуру стекловолокном с металлом. Из стальных прутьев можно заранее подготовить прямоугольные каркасы и тогда не нужно выполнять отдельную вязку вертикальных отрезков.

    Нюансы вязания конструкций для заливки плитного фундамента

    Армирование монолитных опорных оснований плитного типа выполняется в виде одного или двух рядов сеток в зависимости от проектного решения. Поэтому в данной конструкции арматурные стержни не рассматриваются как продольные и поперечные.Чтобы поднять сетку дна над слоем гидроизоляции на арматуре, через каждые пол-два метра надевают вертикальные стойки из пластика. Это позволяет установить арматурный каркас строго в горизонтальной плоскости на заданной высоте.

    Важной особенностью сборки арматуры для плитного фундамента является то, что она производится на месте. Это необходимо в связи с большими размерами конструкции и невозможностью последующего перемещения. Поэтому во время вязания нужно быть предельно осторожным, чтобы не наступить на уложенные арматурные стержни и не повредить конструкцию.

    В шведской и финской изолированной плите (больше об этом в) необходимо предоставить для пересечения плиты стержней с усиливающей рамой боковых опорной ленты. Для этого стержни нарезают длиннее, впускают их в вертикальные боковые арматурные обоймы и соединяют проволокой.

    Нюансы вязания стеклопластиковых рам для ленточного фундамента

    Особенности сборки арматуры для ленточного фундамента — наличие боковых упоров, пересечений и углов.

    В местах примыкания лент под внутренними стенами соединение перпендикулярного каркаса с наружным осуществляется с помощью гнутых П-образных элементов.
    В углах арматуру загибают под прямым углом или завязывают подготовленные Г-образные элементы. Длина внахлест соединяемых стержней должна быть не менее 30 см и на этом участке делается не менее 2 петель.

    Арматуру из стекловолокна следует гнуть очень осторожно, не подвергая термообработке.Эластичные свойства пластика затрудняют процедуру гибки. Поэтому для сборки уголков и стыков рекомендуется покупать сборные гнутые элементы.

    Точки пересечения стеклопластиковой арматуры под ленточным фундаментом можно соединить прямыми отрезками или собрать одну из пересекающихся конструкций на месте установки.

    Арматурные клетки можно собирать на открытом воздухе, вдали от вырытой траншеи. Правильный монтаж уже собранной конструкции предусматривает расстояние от стен опалубки и днища не менее 25 мм.

    Наконец

    Вязание стеклопластиковой арматуры для фундамента — это технологически простой процесс, не требующий особых профессиональных навыков. Его быстро выучит даже неподготовленный человек. Вам просто нужно немного попрактиковаться.

    Небольшой вес материала значительно упрощает работу, а большая длина арматурного стержня в бухте позволяет резать прутки любой желаемой длины. Это уменьшает количество стыков, в отличие от стальных материалов.

    Более подробно о том, как правильно связать арматуру из стекловолокна, вы можете посмотреть в следующих видео.

    Похожие видео


    Популярность вопроса о том, как наиболее правильно вязать для усиления фундамента и других конструкций из бетона, связана с тем, что этот материал все чаще применяется как в капитальном, так и в частном строительстве. Многих из тех, кто собирается использовать этот инновационный материал, также интересует вопрос, насколько эффективно его использовать для усиления стен зданий, построенных из блочных строительных элементов.

    История появления стеклопластиковой арматуры в строительстве

    Арматура из стекловолокна

    на самом деле не новинка на строительном рынке, ее разработали и начали производить еще в 60-х годах прошлого века. Однако его высокая стоимость на момент запуска производства способствовала тому, что он использовался для армирования только тех конструкций, в которых стальные арматурные элементы подвергались активной коррозии: бетонные конструкции, работающие в тяжелых климатических условиях, опоры мостов и т. Д.

    Активное развитие химической промышленности привело к тому, что со временем стоимость производства стеклопластиковой арматуры значительно снизилась, что позволило нам начать ее более активно использовать. Широкому распространению этого материала способствовало еще и то, что в 2012 году был утвержден государственный стандарт (31938-2012), согласно которому определяются требования не только к производству, но и к методам испытаний стекловолоконной арматуры.

    Согласно требованиям указанного нормативного документа может изготавливаться в диапазоне диаметров от 4 до 32 мм. Но наибольшее применение, особенно в малоэтажном строительстве, получили изделия диаметром 6, 8 и 10 мм. В отличие от аналогичных стальных изделий, стеклопластиковая арматура заказчику не поставляется в виде отдельных стержней, а наматывается в бухты.

    В нормативном документе, помимо технических характеристик стеклопластиковой арматуры, указываются требования к состоянию ее наружной поверхности.Согласно этим требованиям не допускается наличие сколов, расслоений, вмятин и других дефектов на поверхности таких изделий.

    Характеристики материала

    Арматура из композиционных материалов, в зависимости от используемого для ее изготовления сплошного армирующего наполнителя, подразделяется на несколько категорий:

      Стеклянный композит

    • , который обозначается аббревиатурой АСК;
    • Углеродный композит

    • , обозначенный как AUC;
    • комбинированный или ACC;
    • и ряд других категорий.

    При выборе композитной арматуры для усиления фундамента или стен возводимых строительных конструкций следует учитывать ее основные характеристики:

    • экстремальная температура, при которой этот якорь может эффективно эксплуатироваться;
    • предел прочности изделия на разрыв, измеренный при растяжении; этот параметр рассчитывается как отношение приложенной силы к площади поперечного сечения арматурного стержня, для изделий категории АСК он должен быть не менее 800 МПа, а для арматуры АУК — не менее 1400 МПа;
    • Модуль упругости при растяжении

    • ; для углепластиковой арматуры этот показатель превышает аналогичную характеристику изделий из стеклопластика более чем в 2 раза.5 раз;
    • предел прочности изделия на разрыв, измеренный при сжатии; для всех видов композитной арматуры этот показатель должен быть не менее 300 МПа;
    • предел прочности арматуры при растяжении, измеренный в поперечном сечении; для различных видов композитной арматуры этот показатель должен быть: для арматуры АСК — 150 МПа и более; для AUC — более 350 МПа.

    Арматура из металла или композитных материалов?

    Решая, какую арматуру использовать для укрепления фундамента или стен здания, следует сравнить характеристики традиционных изделий из металла и стекловолокна.По сравнению с металлом арматура из стекловолокна имеет следующие преимущества:

    • исключительная устойчивость к коррозии: фундамент, для усиления которого используется композитная арматура, не боится взаимодействия с кислой, соленой и щелочной средами;
    • , обладая низкой теплопроводностью, арматура из стекловолокна не создает мостиков холода, что является особенно актуальным качеством для эксплуатации зданий в климатических условиях нашей страны;
    • материалы, используемые для изготовления арматуры из стекловолокна, являются диэлектриками, поэтому основания и стены, для усиления которых она используется, имеют абсолютную прозрачность для радио- и электромагнитных волн;
    • вес композитной арматуры значительно меньше массы изделий из металла;
      прочность арматуры из стекловолокна почти в 2–3 раза выше прочности металлической арматуры;
    • в связи с тем, что композитная арматура поставляется заказчику пролетами по 100-150 метров, при усилении фундамента с ее использованием можно минимизировать количество стыковых стыков, которые, как известно, являются наиболее слабыми местами в любых бетонная конструкция;
    • приобретение композитной арматуры более рентабельно за счет того, что вы можете купить ровно столько, сколько вам нужно для усиления фундамента или стен вашей конструкции, не ориентируясь на фиксированную длину стержней, как в случае с металлом товары;
    • коэффициент теплового расширения композиционных материалов практически совпадает с таким же параметром бетона, поэтому в конструкциях, для армирования которых они используются, трещины практически не возникают.

    Если сравнивать по стоимости, то стоимость использования изделий из металла и стеклопластика практически одинакова.

    Самым существенным недостатком арматуры из стекловолокна является довольно низкая прочность на излом, что ограничивает ее использование для усиления высоконагруженных бетонных конструкций.

    Особенности применения композитной арматуры

    Арматура из композитных материалов в основном используется для усиления ленточных или плитных фундаментов в малоэтажном строительстве.Объясняется это тем, что данная арматура, в связи с относительно недавним появлением на отечественном строительном рынке, мало изучена и не проверена длительной практикой ее использования.

    Перед тем, как приступить к установке арматурного каркаса, необходимо подготовить опалубку для заливки будущего фундамента. Эта процедура выполняется по стандартной схеме, как и в случае использования металлической фурнитуры. Для армирования ленточных фундаментов небольших построек в основном используются композитные прутки диаметром 8 мм, что соответствует металлическим изделиям диаметром 12 мм.Из таких прутьев в первую очередь вяжутся сетки, из которых затем монтируется арматурный каркас.

    При использовании стержней из композиционных материалов важно знать, как связать арматуру из стекловолокна, чтобы из нее получился надежный каркас, который эффективно укрепит бетонную конструкцию. Элементами, которые позволят надежно и правильно связать такую ​​конструкцию, могут быть пластиковые зажимы или обычная вязальная проволока. Выбор того или иного варианта зависит только от личных предпочтений и наличия тех или иных устройств под рукой.

    Как сделать надежный каркас для фундамента

    Для того, чтобы правильно сделать основу под ленточный фундамент, для которого будет использовано армирование стекловолокном, можно посмотреть обучающее видео и воспользоваться простыми рекомендациями. Итак, алгоритм изготовления такой рамы следующий.

    • Перед тем, как вам нужно составить чертеж вашего будущего каркаса и вырезать все элементы для его изготовления по точным размерам.
    • Поперечные стержни нижнего слоя арматурного каркаса устанавливаются с помощью специальных зажимов.Такие элементы могут быть установлены как до начала сборки арматурного каркаса, предварительно измерив размер его ячеек, так и после его готовности.
    • Размер ячеек зависит, прежде всего, от размера ленточного фундамента, который вы собираетесь укреплять. Этот размер может варьироваться в широких пределах: 15–30 см.
    • Перед вязанием продольные стержни армирующего каркаса лучше уложить на землю и пометить их маркером в тех местах, где к ним будут крепиться поперечные элементы.Начиная вязать арматуру, следует следить за тем, чтобы элементы крепились друг к другу строго под прямым углом.
    • Крестовые перемычки вязать с продольными элементами каркаса с их нижней стороны. Чтобы армирующий каркас и соответственно будущий фундамент получился надежным и устойчивым, в местах стыков следует вязать посильнее пластиковые хомуты или вязальную проволоку.
    • Изначально делают горизонтальные слои армирующего каркаса, только потом их следует связать вместе вертикальными перемычками.Также необходимо крепление вертикальных перемычек с внутренней стороны ячеек каркаса, это позволит получить надежную и устойчивую конструкцию, которая не будет подвергаться коррозии при заливке бетона и отлично выполняет свои армирующие функции.
    • Углы — особое место армирующей конструкции, и им нужно уделять особое внимание. Арматуру из стекловолокна не рекомендуется гнуть самостоятельно под воздействием нагрева, что может самым негативным образом сказаться на ее прочностных характеристиках.Поэтому угловые элементы арматурного каркаса лучше связать из уже гнутых прутьев, которые можно приобрести сегодня, или аккуратно согнуть без нагрева.
    • После того, как арматурная конструкция будет полностью готова, ее нужно аккуратно поместить во внутреннюю часть уже подготовленной опалубки.

    Схема усиления углов ленточного фундамента

    Как связать арматуру из стекловолокна?

    Нейлоновые стяжки или отожженная проволока диаметром 0.8-1,2 мм вручную, с помощью крючка или пистолета. Также для соединения фурнитуры можно использовать специальные пластиковые зажимы.

    Какое армирование лучше металлическое или стекловолокно?

    Арматура из стекловолокна превосходит металлическую при армировании конструкций, подвергающихся растягивающим усилиям, и уступает ей при преобладающих поперечных нагрузках.

    Как гнуть (гнуть) арматуру из стекловолокна?

    Невозможно гнуть арматуру с превышением минимально допустимого радиуса.Гнутые элементы могут быть изготовлены по чертежам на заводе. Формирование углов при армировании следует производить вязкими отдельными прямыми стержнями или с использованием готовых элементов.

    Как армировать стекловолокном?

    Низкий бетонный слой армируют единой сеткой из соединенных стержней, уложенных на специальные пластиковые зажимы необходимой высоты. Для объемных конструкций перемычки образуют каркас из нескольких решеток, установленных на ребре или расположенных одна над другой.

    Замена стальной арматуры на стекловолокно

    Зависит от прочности на разрыв для конкретной марки композитной арматуры. Стеклопластиковые стержни с предельным значением 1200 МПа можно заменить стальными (класс A-III), диаметром на треть больше:


    Как размотать арматуру из стекловолокна?

    Необходимо надежно закрепить один из концов стержня и, удерживая бухту в вертикальном положении, свернуть свернутый сегмент в прямую линию на ровной поверхности.

    Как сделать фурнитуру из стекловолокна?

    Пропитывают отдельные пучки ровницы термореактивным связующим и образуют из них цилиндрический стержень. Затем они оборачивают его другим скрученным пучком и протягивают через туннельную печь, в которой полимеризуется.

    Как подключить арматуру из стекловолокна?

    Арматура из стекловолокна

    позволяет формировать каркас из цельных стержней без компонентов. Пересекающиеся стержни соединяются между собой пластиковыми стяжками, отожженной вязальной проволокой или специальными зажимами.Если без компонентов не обойтись, они накладываются друг на друга, перекрывая примерно 100 диаметров используемой арматуры.

    Как сделать теплицу из стеклопластика?

    Высота теплицы должна позволять ей стоять в полный рост. Из арматуры стекловолокном практичнее делать арочные или стеновые полуарочные конструкции. Для капитальных теплиц устраивают армированный композитом ленточный фундамент, в котором перед заливкой бетона фиксируют концы арок из арматуры.Для сборно-разборных конструкций используются отрезки пластиковых или стальных труб в виде закладных деталей. Крепление к стене осуществляется с помощью деревянного бруса с отверстиями для концов дуг.

    Как сделать теплицу из стеклопластика?

    Высота теплицы обычно колеблется от 0,5 до 1,5 метра. Концы дуг можно воткнуть прямо в землю. Для их крепления практичнее всего из деревянного бруса сделать прямоугольный каркас необходимого размера со сквозными отверстиями.

    Как установить арматуру из стекловолокна?

    Стержни необходимой длины отрезаются, места крепления отмечаются маркером, раскладываются на ровной поверхности и соединяются перемычками с сеткой при помощи зажимов или проволоки. Для объемных каркасов готовые сетки соединяются между собой.

    Стекловолокно Arc

    Радиус изгиба дуги должен быть не меньше произведения номинального диаметра стержня на отношение модуля упругости к пределу прочности.Например, для фитингов АСК-10-1200 / 55 его минимальное значение составляет 458 мм.

    Сетка из стекловолокна

    Арматурное изделие из одного слоя взаимно перпендикулярных арматурных стержней, соединенных между собой на заводе. Поставляется в листах или рулонах и позволяет значительно ускорить выполнение строительных работ.

    Армированная стекловолокном теплица Arc

    Можно сделать небольшую арочную теплицу из стеклопластика диаметром 6-8 мм.Высокий модуль упругости позволит легко изгибать стержни дуги конструкции шириной всего один метр. С учетом углубления в земле для такой конструкции потребуется 4 м длины арматуры.

    Сваи из стекловолокна

    В подготовленный колодец опускается пространственный каркас из стеклопластиковой арматуры. После его монтажа бетон подается слоями.

    Стекловолокно Армопояс

    Композитные материалы могут использоваться практически во всех типах армирующих лент, кроме ростверка: цокольного, межэтажного и мауэрлата.

    Дом из стекловолокна

    Стеклокомпозитные материалы применяются в малоэтажных домах для усиления фундаментов и ламинированной кирпичной кладки, а также в монолитном строительстве.

    Изделия из стекловолокна

    Представляют собой стержни мерной длины или отрезки в бухтах диаметром от 4 до 32 мм. Они могут быть предложены в виде листов или рулонов готовых армирующих сеток из соединенных между собой взаимно перпендикулярных стержней.

    Купол из стекловолокна

    Арочная конструкция для теплиц, теплиц, беседок или небольших ангаров.Самая простая конструкция напоминает полушар, у которого концы дуг (как и меридианы) сходятся на четырех полюсах, расположенных на одинаковом расстоянии друг от друга. Устойчивость купола увеличивается с увеличением числа опор, а в его основании лежит арматурное кольцо, закрепленное на колоннах фундамента.

    Арматурный забор из стекловолокна

    В обычном понимании арматуры забора металлокомпозитные материалы не заменят. Стеклопластиковые стержни и сетку здесь можно использовать для усиления фундамента, кирпичной кладки или при изготовлении плит забора.

    Армирующая кладочная сетка из стекловолокна

    Готовое изделие изготовлено из взаимно перпендикулярных тонких композитных стержней. Предназначен для армирования слоистой кладки, бетонных конструкций небольшой толщины, а также для выполнения широкого спектра отделочных работ.

    Гибкие соединения из стекловолокна

    Благодаря чрезвычайно низкой теплопроводности и высокой коррозионной стойкости арматура из стекловолокна небольшого диаметра является прекрасным материалом для изготовления гибких соединений.Их можно использовать при кладке стен для соединения с внешним облицовочным слоем.

    Элементы, армированные стекловолокном

    Предназначен для формирования уголков, жестких окончаний и кольцевых деталей каркаса при армировании. Они изготавливаются на заводе в виде Г-, П- и С-образных элементов разных размеров.

    Арматурный каркас из стекловолокна

    В зависимости от назначения каркаса арматурные сетки, расположенные горизонтально, используются с перемычками для монолитных плит или устанавливаются на кромку для ленточных фундаментов.При формировании каркаса для армирующего пояса целесообразно использовать готовые гнутые С-образные элементы, внутри которых закреплены стержни. Для выполнения угловых соединений используются стандартные Г-образные детали.

    DIY Стекловолоконная беседка

    Наиболее практичной является арочная конструкция, состоящая из нескольких дуг, концы которых залиты в бетонный фундамент. Его легко накрыть листом поликарбоната. Из арматуры сложнее сделать беседку купольного типа, особенно это касается кровли.

    Каркас теплицы, армированный стекловолокном

    Самая простая и устойчивая конструкция теплицы — конструкция арочного типа. Горизонтальные стяжки и внутренние перемычки удобно скреплять пластиковыми тройниками от оросительной системы, надеваемыми непосредственно на дуговые стержни. Из стеклопластиковой арматуры внутри теплицы также можно сделать решетки для подвязки растений.

    Вес арматуры из стекловолокна

    Определяется диаметром стержня и длиной сегмента.Относительная плотность стекловолокна составляет около 1,9 тонны на кубический метр. Диаметр круглого стержня одинакового размера по объему (для арматуры АКП-10) составляет примерно 9 мм, что составляет 1,2 грамма на миллиметр его длины.

    Весовая катушка для усиления из стекловолокна

    диаметр мм

    Масса пролета 50 м, кг

    Масса пролета 100 м, кг


    Фитинги из стекловолокна Вес погонного метра

    Представляет собой бетонную заливку в виде непрерывной полосы прямоугольного сечения, повторяющей в плане форму несущих стен дома.

    Получается прочная и надежная опора, выдерживающая значительные нагрузки.

    По степени денежных и трудовых затрат ленточные основы — лучший вариант для получения максимального эффекта с минимумом вложений.

    Эти преимущества по праву вывели ленточный фундамент на лидирующие позиции.

    На основе обычной ленточной основы разработано несколько дополнительных типов, расширяющих возможности и объем конструкции.

    Бетон — это особый материал, который легко выдерживает очень высокие сжимающие нагрузки, но имеет низкое сопротивление растягивающим нагрузкам.Если к бетонной ленте приложить изгибающую силу, то одна поверхность будет находиться под давлением, а противоположная поверхность — под натяжением.

    В результате лента потрескается и порвется. Избежать этого поможет каркас из арматуры, прочный брус из металла или композитных материалов, поверхность которого покрыта небольшой гофрой для улучшения сцепления с бетоном.

    Арматура представляет собой пространственную решетку из стержней, расположенных внутри ленты на небольшом расстоянии от внешних краев (обычно 5-10 см в зависимости от размера), воспринимающих растягивающие нагрузки.

    Без него даже относительно небольшое усилие изгиба порвет ленту, что пагубно скажется на состоянии стен дома. Без арматурного каркаса основания не производятся.

    Что входит в стыковку

    Основную работу выполняет продольная арматура. Чтобы удерживать их в нужном положении до момента заливки бетона, используются вертикально расположенные стержни с гладкой поверхностью и меньшего диаметра (зажимы).

    Для сборки каркаса используется метод вязания, соединение стержней на проволочные скрутки.Альтернативой является сварной способ подключения, но он более дорогой, требует подключения к линии электропередачи.

    Кроме того, сварные соединения не выдерживают перепадов нагрузок, которые возможны при затвердевании, и способны ломаться, в то время как скрутки проволоки имеют небольшую степень свободы, компенсируя движение материала.

    Стыки сваркой обязательны только для прутков диаметром более 25 мм, не применяемых в частном домостроении.

    Требования к армированию

    Требования и условия к выполнению работ подробно описаны в СНиП 52-01-2003.

    Список условий и требований достаточно широк, но к основным из них можно отнести:

    • Форма и размер ленты должны обеспечивать стандартное геометрическое размещение стержней с заданным шагом.
    • Слишком глубокое или неглубокое погружение стержней в тело ленты не допускается. Предельные размеры и поля допусков подробно описаны в таблицах СНиП.
    • Используйте только подходящие стержни, параметры которых соответствуют расчетным показателям.
    • В местах пересечения стержней, расположенных по углам или примыкающих к решетке каркаса, необходимо предусмотреть прочные стыки. «Плавающие» стержни не допускаются.
    • Расстояние между стержнями должно соответствовать нормативным требованиям и обеспечивать свободное течение бетонной массы при. Слишком близкое расположение стержней может привести к образованию пузырьков воздуха, что снизит несущую способность ленты.

    Расположение арматурных стержней необходимо тщательно проверять на соответствие требованиям СНиП. Существуют армированные методы армирования с помощью предварительно напряженных стержней или канатных систем, но они реализуются только с помощью специального оборудования и не используются в частном домостроении из-за своей избыточности.

    Выбрать армирование

    Наиболее распространенные размеры бетонной полосы, применяемой в малоэтажном частном домостроении, составляют 30-40 см в высоту и 50-70 см в высоту.Оптимальный вариант — использовать продольные стержни диаметром 12-14 мм, а для прижимов использовать гладкую планку диаметром 8 мм.

    Такие результаты получаются при расчете фундамента, они неоднократно проверены на практике и гарантированно выполняют свои функции.

    Существует также композитная арматура (стекловолокно), которая имеет некоторое преимущество перед традиционными металлическими стержнями:

    • Легкий вес.
    • Полная коррозионная стойкость.
    • Высокая несущая способность.
    • Низкая цена.

    К недостаткам можно отнести только невозможность изгиба, что в некоторых случаях требует дополнительных стыков, что снижает прочность каркаса и в целом не лучший вариант для бетонной ленты. Тем не менее, для оснований простой формы выбор композитной арматуры вполне оправдан и рационален.

    ПРИМЕЧАНИЕ!

    На рынке много некачественных стержней, изготовленных с нарушениями технологии. В частности, часто встречается расслоение спирального оребрения.При покупке нужно обратить внимание на производителя и проверить сертификаты.

    Выбрать материал для вязания

    Оптимальный вариант — это отожженная стальная оцинкованная проволока, обеспечивающая прочное и надежное соединение. Практически не растягивается, устойчив к коррозии и не слишком твердый, что немаловажно при длительной работе с большим количеством стыков.

    Принципиальных ограничений по толщине провода нет, обычно они подходят по принципу простоты использования .Для арматурных стержней диаметром 12 мм принято использовать проволоку толщиной 1,2 мм, для более толстых прутков толщину проволоки увеличивают.

    Главный критерий выбора — жесткость материала, от которой зависят рабочие качества и удобство использования. Чрезмерно твердый материал вызывает быстрое утомление, что снижает производительность.

    Обычно проволока продается бухтами, но есть и заготовки — отрезки проволоки с кольцами на концах, облегчающие работу.

    Также есть пластиковые хомуты, которые значительно ускоряют процесс соединения каркаса.Специалисты не любят с ними работать, так как они не обладают достаточной прочностью и способны лопнуть под нагрузкой, что часто обнаруживается уже в процессе заливки.

    Инструменты

    Для ручного вязания используется специальный крючок. Его можно приобрести в строительном магазине или изготовить самостоятельно. Это кусок проволоки с загнутым и слегка заостренным концом, который вставляется в проволочную петлю и вращается, затягивая соединение.

    Существуют механические устройства, в которых крючок вращается от ручного привода, работающего от возвратно-поступательного движения ручки.

    Для больших объемов работ используются специальные вязальные пистолеты . Крюк вращается с помощью электродвигателя, установленного в устройстве. Батареи обеспечивают питание, прямое сетевое питание неудобно и используется только в определенных случаях.

    Часто вязальные пистолеты заменяют обычными отвертками, зажимающими крючок в патроне устройства.

    Узоры для вязания

    Схемы для вязания — это практичные техники скручивания проволочной петли.Есть несколько схем, немного отличающихся друг от друга и являющихся вариантами установки крючка относительно проволоки.

    Та или иная схема никоим образом не влияет на результат, являясь, по сути, наиболее удобным способом для данной моторики человека выполнить простую операцию. Если петля закручена не по часовой стрелке, а наоборот, это не может изменить качество связи, поэтому нет смысла рассматривать возможные варианты.

    Как установить

    Процесс вязания арматуры состоит из следующих элементов:

    • От пролета вязальной проволоки отделяется отрезок длиной 25-30 см.
    • Сегмент согнут пополам.
    • Полученная полупетля наматывается под перекрестья арматурных стержней и по диагонали наматывается на нее.
    • Крючок входит в петлю, свободный конец удерживается рукой.
    • Свободный конец перекрывается вращающимся крючком. В результате проволочная петля скручивается и плотно соединяет стержни. Обычно хватает 3-4 оборотов.

    При продольном соединении стержней выполняются аналогичные действия, только охват петли не диагональный, а поперечный. На каждом продольном соединении рекомендуется устанавливать не менее 2 скручиваний.

    Арматура из стекловолокна

    Для вязания стержней из стекловолокна можно использовать как вязальную проволоку, так и пластиковые зажимы. Вес арматуры значительно ниже, чем при использовании металлических стержней, поэтому пластиковые хомуты выдерживают нагрузки и рекомендуются неподготовленным строителям, не имеющим опыта вязания каркасов.

    Все техники вязания металлических стержней используются также при изготовлении рам из стекловолокна.Принципиальных отличий нет.

    Композитные разновидности арматурных стержней используются относительно недавно, поэтому они мало изучены. Специальных методов соединения каркасов пока не разработано; на практике используются стандартные технологические приемы.

    Арматура композитная

    Прежде всего, необходимо уточнить, что арматура стекловолокном также относится к композитному типу, являясь одной из разновидностей. Кроме того, есть углеродное волокно и базальтопластовая арматура с аналогичными качествами.

    Их отличие состоит в том, что они всегда окрашены в темный (черный) цвет, а стержни из стеклопластика имеют светло-желтоватый цвет. К этим видам применимы все техники и способы вязания традиционных металлических каркасов.

    Единственная разница между всеми разновидностями композитов — невозможность сварных соединений. Кроме того, существует возможность более широкого использования пластиковых хомутов вместо проводных соединений, что связано с малым весом материала.

    Как установить на углы фундамента

    Углы арматурного каркаса — ответственные узлы, которые несут дополнительные нагрузки в поперечных плоскостях.

    Для в качестве армирующих элементов используются:

    • Сетка арматурная.
    • Отдельные арматурные стержни (анкеры), изогнутые под прямым углом.

    На практике чаще используются анкеры, которые можно сделать прямо на стройплощадке из той же арматуры, которая используется для прямых участков. Для соединения анкеров с соседними частями каркаса используются обычные методы вязания.

    Могут использоваться зажимы типа G и U, специальные муфты или привариваемые угловые элементы конструкции. В частном домостроении наиболее распространены обычные угловые анкеры, доступные и позволяющие использовать ту же технику вязания.

    Как вариант, вместо дополнительных элементов изгибаются прямые арматурные стержни, если их длина позволяет для этого варианта использования. Это исключает дополнительное соединение, что увеличивает прочность углового узла и увеличивает надежность рамы в целом.

    Полезное видео

    В этом видео вы научитесь вязать арматуру:

    Заключение

    От качества соединения арматурных стержней зависит устойчивость каркаса к напряжениям, возникающим как во время твердения бетона, так и в последующий период эксплуатации.

    Поскольку долговечность и безопасность всего здания напрямую зависит от прочности и надежности фундамента, необходимо с максимальной внимательностью и аккуратностью обработать все элементы конструкции из ленты.

    Привязка рамы должна выполняться с соблюдением всех требований СНиП, чтобы обеспечить достаточную жесткость и устойчивость к возможным нагрузкам. Это позволит изготовить качественный фундамент, гарантирующий надежную опору конструкции.

    В контакте с


    Технологический прогресс неумолимо вторгается во все сферы современной жизни. Он не мог обойти вниманием зону строительных материалов. Ежегодно рынок пополняется новыми разработками, облегчающими и упрощающими процесс строительства.Благодаря новым технологиям сегодня стало возможным закладывать фундамент из стеклопластиковой арматуры как основу для малоэтажной застройки. Этот вид строительного каркаса, появившийся на рынке не так давно, уже успел существенно вытеснить привычные и популярные изделия из железа и стали. Каковы основные преимущества стеклопластика? Какова сфера его применения?

    Сравнительная характеристика материалов

    В названии материала содержится его основная характеристика.Он изготовлен из пластиковых или стеклянных нитей, прочно спаянных в однородные стержни с гладкой или гофрированной структурой поверхности и круглым поперечным сечением. Гофрированная конструкция способствует лучшему сцеплению с бетоном и получается в результате переплетения гладких стержней со стекловолокном.

    Изделия с гофрированной поверхностью несут основную нагрузку возводимой конструкции, а гладкие служат для соединения отдельных частей каркаса.В отличие от обычных металлических изделий, материалы нового поколения обладают рядом особенностей, благодаря которым арматура из стекловолокна для ленточного фундамента прочно удерживает пальму первенства на рынке строительных материалов.

    Основные различия между стекловолокном и металлом включают:

    Определение расхода материала

    На расчет арматуры из стекловолокна для фундамента здания в первую очередь влияют тип конструкции и ее размеры.Для малоэтажных домов рекомендуется использовать ребристую арматуру диаметром не более десяти миллиметров. При расчетах необходимо учитывать, что основа ленточного фундамента — двухъярусный каркас, а шаг ячеек не должен превышать пятидесяти сантиметров. Его размеры влияют на общее количество стыков в конструкции. Расход материала зависит также от наличия в здании несущих капитальных стен, так как каждая из них требует заливки основания с двухъярусным каркасом.

    В случаях, когда планируется заливка фундамента своими руками, без привлечения профессионалов, очень важно произвести правильный расчет количества строительного материала. Его можно произвести по приведенному ниже алгоритму.

    Расчет размера продольной рамы

    1. В первую очередь необходимо определить периметр сооружения исходя из его габаритов, затем прибавить к полученному значению общий размер капитальных стен, предусмотренных проектом.Если мы возьмем в качестве примера здание длиной четыре метра и шириной пять метров, имеющее одну несущую стену длиной четыре метра, результат расчета будет следующим: 4 * 2 + 5 * 2 + 4 = 22 метра.
    2. Учитывая необходимость использования двухуровневого каркаса, состоящего из четырех параллельных стержней, то есть по два в каждом ярусе, необходимо увеличить итоговую общую длину арматуры в четыре раза. Результат будет такой: 22 * ​​4 = 88 метров.
    3. Поскольку стекловолокно не поддается сварке, а части каркаса перекрываются, необходимо отвести по одному дополнительному метру на каждый угол здания.Для этого нужно количество внешних и капитальных стен здания умножить на единицу, а затем на количество стержней, то есть четыре. В принятом примере расчет будет выглядеть так: (4 + 1) * 1 * 4 = 20 метров.
    4. Сумма общей длины стен и дополнительных объемов для стыковки даст искомое значение: 88 + 20 = 108 метров.

    Однако на этом расчеты не заканчиваются. Далее нужно рассчитать количество строительного материала, необходимого для соединения жил каркаса в единую конструкцию.Для этих целей вполне подойдут гладкие стержни диаметром сечения около 8 миллиметров. Они значительно дешевле ребристых и отлично справляются с соединительными функциями.

    Расчет размеров поперечных швов

    1. Поскольку технология заливки фундамента требует, чтобы шаг между соединительными кольцами не превышал полуметра, необходимо определить количество необходимых ячеек. Для этого нужно общий размер основы разделить на пятьдесят сантиметров.В этом примере результат будет таким: 88: 0,5 = 44 ячейки. Это значит, что потребуется установить 44 соединительных кольца.
    2. Чтобы рассчитать расход стройматериала на одну обвязку, нужно определить ее периметр исходя из стандартных параметров 50 на 25 сантиметров. Периметр будет: 0,5 * 2 + 0,25 * 2 = 1,5 метра.
    3. Количество материала, необходимого для соединительных колец, можно рассчитать, умножив периметр на количество колец.Искомое значение будет таким: 1,5 * 44 = 66 метров.
    4. Учитывая, что во время монтажных работ в результате резки часто возникают различные отходы, к необходимому количеству разумно добавить определенный процент от резерва, от пяти до десяти единиц. В результате получается искомая величина порядка семидесяти метров.

    Расчет количества креплений

    В последнюю очередь необходимо определить количество пластиковых креплений для стыковки поперечных колец и продольных стержней арматуры.Для этого количество соединительных колец нужно умножить на количество точек стыковки. Получается: 44 * 4 = 176 креплений.

    Итого, для усиления ленточного фундамента стеклопластиковой арматурой здания из примера, принятого выше, потребуется покупка:

    • 108 метров гофрированной арматуры диаметром 10 миллиметров;
    • 70 метров гладкой арматуры диаметром 8 миллиметров;
    • 176 пластиковые крепления для стыковки рамы.

    Несмотря на некоторую кажущуюся громоздкость приведенных выше вычислений, любой непрофессионал вполне способен проделать это самостоятельно.

    Порядок установки фундамента

    Несмотря на различия в характеристиках и особенностях использования стали и стеклопластика, инструкция по установке фундамента остается идентичной. Этапы работы носят общий характер и не меняются в зависимости от типа используемого материала.

    1. Прежде всего, необходимо построить деревянную опалубку, соответствующую проектным размерам здания.
    2. После подготовки фундамента под будущий фундамент необходимо собрать каркас из стеклопластиковой арматуры. Для этого стержни необходимо надежно соединить между собой проволочными или пластиковыми зажимами, соблюдая необходимый шаг ячеек. Учитывая, что, в отличие от стальных изделий, арматура из стекловолокна не может быть статически закреплена сваркой, особое внимание следует уделить связке стержней, подверженность фундамента смещению зависит от прочности каркаса.Поскольку стеклопластиковые стержни практически не гнутся, на стыках стен будущего здания можно использовать специальные уголки из того же полимера.
    3. После завершения сборки каркаса опалубку заливают бетоном. Подсчитать объем раствора достаточно просто. Периметр основания нужно умножить на его высоту и ширину. После заливки дальнейшая работа возможна только после окончательного затвердевания бетона, которое произойдет не ранее, чем через две-три недели.

    Использование в строительстве изделий из материалов нового поколения, которые смело можно отнести к стекловолокну, благодаря их легкости, прочности, надежности и долговечности позволяет значительно снизить стоимость работ при одновременном повышении их качества.

    Деб Таррант, действующий кандидат, Городская комиссия Хиллсборо-Бич

    Ваше имя: Деб Таррант

    Каков ваш возраст и дата рождения? Возраст: 64 Дата рождения: 13.10.56

    Каково ваше семейное положение? Женат, 7 детей, 11 внуков, шетландская овчарка и папиллон

    Ваш адрес и сколько времени вы там проживаете? 1083 Hillsboro Mile, Hillsboro Beach с 2006 г. (15 лет)

    Какой у вас адрес электронной почты и веб-сайт?

    Электронная почта: deborahtarrant @ aol.com

    Веб-сайт: www.debtarrant.com

    Расскажите, пожалуйста, о вашем образовании и высшей степени, которую вы получили.

    Я с отличием окончил Университет Майами в Оксфорде, штат Огайо, в 1979 году со степенью бакалавра делового администрирования. В 1975 году я окончил Mt. Старшая школа здорового образа жизни в Цинциннати, штат Огайо, в качестве читателя в классе 565 человек.

    Чем вы занимаетесь?

    Мэр города Хиллсборо-Бич

    Расскажите, пожалуйста, о вашей работе за последние 15 лет.

    2016-2021 Мэр, город Хиллсборо-Бич

    2015-2016 Вице-мэр города Хиллсборо-Бич

    2013-2015 Пляжный адвокат с группой волонтеров Hillsboro Beach Advocates

    2003-настоящее время Вице-президент, Ричард Э. и Дебора Л. Фонд Tarrant

    Были ли вы когда-нибудь арестованы, обвинены или осуждены за преступление? Получали ли вы когда-нибудь «отложенное судебное решение», закрывали или закрывали дело? Если да, объясните, пожалуйста.

    Нет

    Были ли вы когда-либо истцом или ответчиком по гражданскому иску, включая банкротство или потерю права выкупа, или против вас был издан запретительный судебный приказ? Если да, объясните, пожалуйста.

    Нет

    Принадлежите ли вы к каким-либо гражданским группам? Если да, назовите их.

    Молодежная лига Бока-Ратон — Почетный

    Вы когда-нибудь баллотировались в офис? Если да, то где и когда?

    Да, см. Выше.

    Почему вы баллотируетесь в этот офис?

    Когда я вступил в должность в 2015 году, я присоединился к Комиссии, поставив перед ней список из пяти основных целей:

    1. Создание должности городского менеджера, требующей референдума и изменения устава (завершено в 2016 году)

    2.Снижение эрозии пляжа (соглашение с Deerfield 2020, совместный проект 2022)

    3. Замена водопровода (завершено в 2018 г.)

    4. Замена канализационной системы (завершено в 2019 г.)

    5. Устранить наводнение на A1A (проект утвержден на 2016 г., бюджет DOT 2022)

    История продолжается

    Я достиг четырех из этих пяти целей, пятой из которых является проект DOT по борьбе с наводнениями, который планируется завершить в 2022 году, а выполнение пляжного соглашения с Дирфилдом также запланировано на 2022 год.Я хочу закончить этот список дел.

    Кроме того, я хочу сохранить скромную атмосферу маленького городка Хиллсборо-Бич. Как мэр, мне нравится лично общаться с жителями Хиллсборо-Бич и отвечать на них. Я считаю, что в этот день удаленного общения (социальные сети, текстовые сообщения, электронная почта) люди ценят этот личный контакт, что меня очень радует.

    Если вы решили баллотироваться против действующего президента, почему вы именно это сделали?

    N / A

    Пожалуйста, опишите ваш город и / или ваш район так, как если бы вы никогда не были там.

    Хиллсборо-Бич — это небольшой райский уголок в тихом жилом районе посреди шума и суеты Южной Флориды. Трехмильный пляж и близость к заливу Хиллсборо — вот что привлекает людей, которые решили здесь жить. Многие из наших жителей принадлежат ко второму и третьему поколению. Это многое говорит о природе города.

    Существует распространенное заблуждение, что Хиллсборо-Бич предназначен только для богатых. Городок — это в первую очередь пенсионный поселок, примерно три четверти наших жителей старше 65 лет.Фактически, с 98% кондоминиумов и только 2% домов на одну семью, Хиллсборо-Бич предлагает широкий выбор вариантов проживания.

    По вашему мнению, какие три основные проблемы стоят перед вашим городом или районом?

    Выпуск 1: Первый совместный пляжный проект с Deerfield в рамках Соглашения 2020 года

    После четырех лет и трех раундов посредничества в октябре 2020 года между Хиллсборо-Бич и Дирфилд-Бич было достигнуто соглашение об установлении параметров для совместных усилий по управлению пляжем.Хотя это соглашение является основой для решения проблем эрозии, которые преследовали Хиллсборо-Бич на протяжении десятилетий, это только первый шаг к обеспечению здорового пляжа на долгие годы. Каждый этап совместного процесса потребует надзора, чтобы гарантировать выполнение соглашения, как задумано, и защиту интересов жителей Hillsoboro Beach. Чрезвычайно важно, чтобы первый совместный проект был выполнен должным образом, чтобы создать прецедент для будущего питания. Благодаря восьми годам активного участия в качестве главного представителя по вопросам пляжей города (шесть лет в Комиссии и два предыдущих года в составе очень активной группы по защите интересов граждан), я нахожусь в уникальном положении, чтобы обеспечить необходимый надзор от имени наши жители.

    Выпуск 2: Проект FDOT по реабилитации A1A

    Пляж Хиллсборо уже несколько лет переживает наводнение в южной части города на A1A. Когда я вступил в должность в 2015 году, я инициировал запрос в FDOT для решения этой проблемы, который Департамент в конечном итоге согласился сделать в сочетании с положениями о тротуарах и велосипедных дорожках. Бюджет проекта запланирован на 2022 год, однако оказывается непростой задачей обеспечить соблюдение согласованных параметров, чтобы удовлетворить потребности жителей Хиллсборо-Бич.Поскольку ICW находится на западе, Атлантика на востоке и между ними находится лишь узкая полоска суши, прогнозируемое повышение уровня моря в округе Бровард на 17 1/4 u2033 к 2040 году означает, что этот проект FDOT необходимо разработать соответствующим образом. На данный момент FDOT не желает брать на себя обязательства по увеличению высоты дороги. Кроме того, на презентации проекта «Завершение 30%» представленные параметры отклонялись от первоначально утвержденных. Инициировав этот проект, я стремлюсь к твердому и последовательному представлению интересов жителей Хиллсборо-Бич, как указано в исходных параметрах.

    Выпуск 3: Подземные инженерные сети

    Городские власти обсуждали это в течение нескольких лет и имели несколько неудачных попыток. Пора привлечь внимание к этому проекту. Само собой разумеется, что в качестве барьерного острова в районе, подверженном ураганам, опоры и воздушные провода гораздо менее желательны, чем подземные коммуникации. Кроме того, как один из самых красивых жилых районов округа Бровард с эстетической точки зрения, город не должен быть заглушен видимыми коммуникациями.Это простой проект, на котором всего три мили на одной дороге. Была завершена смета расходов, а также проделана первоначальная работа по определению необходимых сервитутов. Городу надлежит продвигать эти усилия и быть «готовыми к работе», когда появится финансирование.

    Как бы вы оценили работу городской комиссии? Какую оценку вы бы поставили комиссии за то, как это работает? Почему?

    Уровень: A

    До того, как стать комиссаром, как резидент, я прошел через несколько комиссий, где борьба и личные интересы были гораздо более важными, чем потребности жителей Хиллсборо-Бич.Правительство в стиле «герцогов Хаззарда» преобладало в отсутствие должности городского менеджера (которая была добавлена ​​в результате изменения устава референдума в 2016 году, после того как я присоединился к Комиссии). Кроме того, предыдущие комиссии обычно придерживались менталитета «неполный рабочий день», что означало, что крупномасштабные проекты, требующие значительного времени и усилий, оставались без внимания. Нынешняя Комиссия выделяет время, необходимое для выполнения работы, и обычно «тянет весла в одном направлении», что приводит к давно назревшему прогрессу.Достижения включают в себя строительство нового водопровода, новой канализационной системы, одобрение проекта FDOT A1A по смягчению последствий наводнений и, что наиболее важно, историческое соглашение с Дирфилд-Бич по устранению полувековой эрозии. Эти достижения стали возможными благодаря совместной работе в команде.

    Есть ли что-нибудь, что вы хотите, чтобы мы знали о вашем оппоненте (-ах)?

    Г-н Колб не был активным участником городских дел. Его отсутствие участия вызывает беспокойство. Например, он прокомментировал в местной газете, что окончательное пляжное соглашение с Дирфилд-Бич было таким же, как соглашение, предложенное двумя годами ранее.Если бы он действительно прочитал два предложения, существенные улучшения в окончательном документе были бы совершенно очевидны.

    Есть ли что-нибудь, о чем мы не спрашивали, что вы хотели бы поднять?

    Нет

    Есть ли в вас что-нибудь, о чем мы не спрашивали, что могло бы вас смутить, если бы об этом узнал оппонент?

    Не знаю, что

    Почему избиратели должны голосовать за вас?

    Место в Комиссии не является почетным званием.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    *

    *

    *
