Высота опор воздушных линий электропередачи

Высота опор зависит от стрелы провеса провода, расстояния от провода до поверхности земли, типа опоры и т. п. Высоту опоры при горизонтальном расположении проводов на линиях без защитных тросов

(рис. 1) определяют следующие величины:

1. Требуемое расстояние hг провода от земли (габарит приближения провода к земле).

Провода «воздушных линий должны быть подвешены на такой высоте, чтобы от низших их точек до поверхности земли оставалось расстояние, обеспечивающее безопасность движения. Под проводами могут не только проходить люди, но и проезжать автомобили, груженные громоздкими предметами, высокие сельскохозяйственные машины, краны и т. п. На них не должно произойти электрического разряда с провода линии.



Рис. 1. Высота опоры

Наименьшие допускаемые расстояния от проводов до земли и некоторых инженерных сооружений приведены в табл. 1.

Таблица 1. Габариты приближения проводов к земле и инженерным сооружениям







Характеристики местностей и пересечений

Напряжения линий, кВ

ниже 1 кВ

1 — 20

35 — 110

220

Ненаселенная местность, часто посещаемая людьми и доступная для транспорта и сельскохозяйственных машин. Расстояние до земли, м

5

6

6

7

Населенные местности и территории промышленных предприятий. Расстояния до земли, м

6

7

7

8

При пересечениях железных дорог постоянного пользования. Расстояние до головки рельсов, м

7,5

7,5

7,5

8,5

При пересечениях автогужевых дорог. Расстояние до полотна дороги, м

6

7

7

8

Приведенные расстояния должны быть выдержаны при нормальных режимах работы линий. В некоторых случаях для линий с подвесными изоляторами нужно произвести проверку расстояний, получающихся при обрыве одного из проводов.

2. Запас в расстоянии от провода до земли Δh.

При трассировке воздушных линий поперечные профили снимаются только в пересеченных местностях. Продольные профили трассы линий, по которым производится проектная расстановка опор, вычерчиваются в масштабе по вертикали 1 : 200 — 1 : 500. Неточности съемки и чертежей могут привести к расстояниям проводов над землей при сооружении линий, меньшим предписываемых «Правилами устройства электроустановк».

Чтобы избежать недоразумений, высота опоры определяется с небольшим запасом Δh, принимаемым 0,2 — 0,4 м. Меньшая цифра берется для пролетов длиной до 200 — 250 м, а большая — при пролетах 400 — 500 м. Для пролетов 200 м и менее при спокойном профиле местности запаса Δh можно не принимать.

3. Габаритная стрела провеса провода fг, при которой расстояние от провода до земли или инженерного сооружения получается наименьшим.

Габаритная стрела провеса провода при определении высоты опоры может быть при:

1) высшей температуре окружающего воздуха и нагрузке провода только собственным весом, отсутствии ветра;

2) гололеде, температуре θг, отсутствии ветра.

Большая из этих стрел провеса провода и берется при определении высоты опоры.

При проверке приближения провода к земле и инженерным сооружениям в аварийном режиме работы линии, принимается обрыв провода в том пролете, который в контрольном пролете дает наибольшую стрелу провеса провода. Например, при пересечении линии связи воздушной линией с промежуточными опорами обрыв принимается происшедшим в пролете соседнем с пересекающим.

В аварийных режимах работы линий электропередачи допускаемые расстояния от проводов до земли и некоторых инженерных сооружений установлены меньшими, чем при нормальных режимах работы линий.



Когда пересекаемый объект — автострада, линия связи и т. д. — находится не в середине пролета (рис. 2), а расположена ближе к одной из опор, при определении (высоты опоры следует принять во внимание не только наибольшую стрелу провеса провода fнб, но и стрелы провеса f1 и f2 над пересекаемыми объектами.

Стрела провеса провода на расстоянии х от точки его подвеса находится по формуле f = γх(l-х)/2

Рис. 2. Высота опоры с треугольным расположением проводов.

4. Длина гирлянды изоляторов λ1, включая арматуру, необходимую для крепления гирлянды изоляторов на опоре. Для определения λ1 нужно к длинам гирлянд, приведенным в табл. 1, прибавить при деревянных опорах 100 мм, а при металлических и железобетонных — ~ 150 мм.

5. Размер b — расстояние от нижнего обреза траверсы до ее оси, зависящее от конструкции опоры.

6. Размер а — расстояние от оси траверсы до вершины опоры, определяемое конструкцией опоры.

Высота опоры до оси траверсы определится, следовательно, равной: h2 = hг + Δh + fг + λ1 + b

Полная высота опоры Н = h2+а.

Рис. 3. Высота опоры с треугольным расположением проводов

При расположении проводов, например, в вершинах треугольника (рис. 3) высота h2 оси нижней траверсы над землей определяется так же, как было указана выше. Положение верхней траверсы находится увеличением h2 на расстояние D, (принятое между проводами разных фаз.

Наличие защитных тросов увеличивает высоту опор. Добавляется необходимое расстояние от верхнего провода до троса.

максимальное, минимальное и нормы СНиП

Правильное расстояние от электрического столба до дома играет важную роль. Жизнь современного человека невозможна без использования электричества. Каждый день нужно готовить пищу, пользоваться различными электроприборами. Подача электрического тока происходит через специальные линии электропередачи. Для этого провода протягиваются от источника электроэнергии до жилого дома.

Расстояние от столба до дома

Недалеко от города

Вред электромагнитных излучений

Мало кто задумывается о вреде излучаемых магнитных волн, которые исходят от высоковольтных линий. Чтобы такая беспечность не стала причиной возникновения проблем со здоровьем, надо изучить подробности правильного соседства с линиями электропередачи.

Прежде чем заняться вопросом установки столба для электропередачи, необходимо изучить все нюансы, чтобы не принести вреда организму.

К тому же существуют нормативы, установленные российским законодательством. Расстояние от столба до дома четко регламентируется санитарными нормами (СанПиН) и строительными нормами (СНиП). Не рекомендуется их игнорировать и рисковать здоровьем домочадцев.

На участке

В деревне

Современные люди и без этого подвержены большой нагрузке радиоволнового излучения, создаваемой различной бытовой и компьютерной техникой. Мобильные телефоны при разговоре находятся в непосредственной близости от головного мозга, а это негативно влияет на его нормальное функционирование.

При строительстве жилых и нежилых сооружений в зоне прохождения линий электрического снабжения надо соблюдать разрешенную дистанцию. Еще в процессе проектирования объекта необходимо ознакомиться с особенностями местности и нормативной документацией. От того, насколько серьезно человек отнесется к этому вопросу, будет зависеть здоровье всей семьи.

Охранная зона ЛЭП и закон

Магнитные волны, излучаемые опорами электроснабжения, оказывают негативное воздействие на людей, проживающих вблизи высоковольтных сооружений. По результатам исследований, серьезные проблемы затрагивают все органы. На основании этого специалисты установили допустимое расстояние, на котором разрешается возводить жилые дома.

На даче

В городе

Если участок, который входит в охранную зону, находится в собственности у частного лица, то накладывается обременение на строительство зданий, предусматривающих длительное нахождение человека. Поэтому, прежде чем купить участок под строительство дома около линий электропередачи, надо поинтересоваться о возможном наложении запрета. Рамки зоны определяет организация электросети.

Установленные нормы для строительства вблизи ЛЭП

Правила запрещают проведение воздушных линий электропередачи рядом с открытыми и многолюдными территориями (спортивными площадками, бассейнами), над детскими садами и школьными учреждениями.

Протягивать провода от столбов категорически запрещается над жилыми зданиями. Участок, приготовленный под строительство дачного или жилого дома, должен находиться на безопасной дистанции от ЛЭП.

Около ЛЭП

Санитарно-защитная зона

Расстояние между столбами должно быть равномерным. Высота от земли до электрического кабеля должна составлять:

  • 3 метра между проводами и скалистой возвышенностью;
  • 5 метров от поверхности болота или другого источника воды;
  • 6 метров от земли в нежилой местности;
  • 7 метров от поверхности почвы в жилой местности.

Расстояние до дорог, которые проходят параллельно линиям электропередачи, должно составлять высоту столба в пятикратном размере.

Чтобы узнать, какое расстояние от жилого сооружения до ЛЭП будет допустимым, надо обратиться к существующим нормативам. Безопасная дистанция от электрических столбов с напряжением 110 кВ составит около 20 метров; при напряжении 500 кВ – 30 метров; при напряжении 750 кВ – 40 метров; при напряжении 1150 кВ – 55 метров.

Столб в деревне

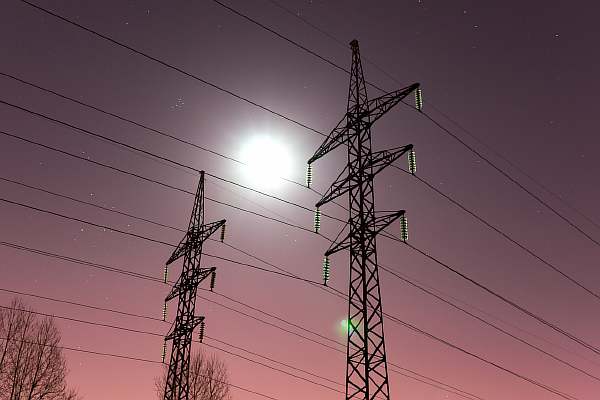

Опора ЛЭП

Чтобы излучение от высоковольтных линий не оказывало пагубного влияния на человеческий организм, рекомендуется выбирать постоянное место жительства на расстоянии около ста метров.

Существуют также другие решения по защитным мероприятиям от излучения.

Кабель, проведенный воздушным способом, можно уложить под землю. Такое действие увеличит допустимую дистанцию на целый метр. Метод подземной проводки кабеля – дорогостоящее удовольствие. Но полученный результат благоприятно скажется на безопасности проживания рядом с линиями электропередачи.

Нормативы безопасности СНиП и СанПиН

Совсем обезопасить себя и своих близких от воздействия ЛЭП не удастся, но, если есть возможность, при проектировании строительства лучше отдалиться от высоковольтных линий на максимально возможное расстояние. Некоторые современные строительные материалы выполняют функцию защиты от влияния электричества и магнитных волн. Поэтому при покупке стройматериалов нужно поинтересоваться преимуществами товара.

Расстояния по нормативам

Дистанции по нормам СНиП

При строительстве дома с железобетонными стенами можно не беспокоиться о вредном воздействии радиоволн и электричества – материал хорошо справляется с вредными излучениями, в отличие от каркасного дома.

Деревянные дома с легкостью пропускают электромагнитные излучения. Если учитывать санитарные нормы, то для защиты каркасного дома из дерева от вредного излучения прекрасно подойдут заземленные кровельные перекрытия.

Подключение электричества от столба к дому

Подключением кабеля от столба электропередачи до распределительной коробки дома занимаются специализированные компании. Прежде чем обратиться к специалистам, владельцам частных домов нужно получить разрешение от организации, которая занимается вопросами снабжения и подключения электричества. Необходимо изучить все требования для подсоединения частного строения к электросети.

Нормативы СанПиН

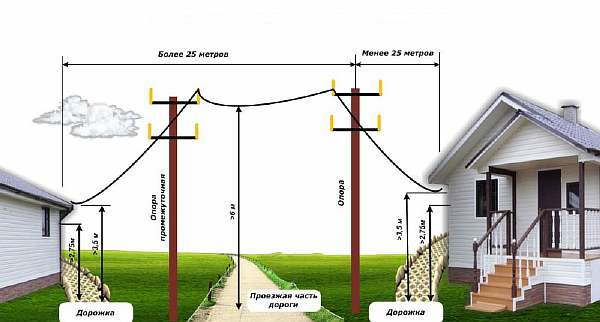

Схема подключения в деревне, СНТ и ИЖС

Чтобы осуществить подключение дома, необходимо подготовить полное описание домашней электросети с расчетами мощности и режима каждого токоприемника. На основании этого проекта будет выдано разрешение.

Электромонтажные работы должны осуществляться сотрудниками организации, которые имеют соответствующую лицензию. Перед началом работы необходимо определиться со способом подключения. На сегодняшний день существуют воздушный и подземный способы подключения электрического тока.

Воздушный способ

Этот способ подведения кабеля к дому интересен тем, что занимает минимальное количество времени и не требует больших финансовых затрат. Для подключения воздушным путем, например деревянного каркасного дома, используются самонесущие изолированные провода, которые прослужат не меньше тридцати лет. Но по нормативам подводки подходят далеко не все частные дома. Ввод кабеля в дом должен иметь расположение не ниже 2,75 м от земли.

Дистанции в деревне

Нормы СНиП

Если жилое сооружение ниже этой отметки, следует установить специальные стойки. Такие приспособления могут иметь прямую или изогнутую форму. Отличаются стойки не только формой, но и методом крепления на стене:

  1. Прямая стойка прикрепляется к стенке, кабель проводят через крышу и стыкуют с проводом, заходящим в помещение.
  2. Изогнутая стойка (гусак) проходит сквозь стену здания, а кабель проходит целым от столба линии электропередачи до автомата или электрического счетчика.

Отведение от источников электрической энергии происходит при помощи кабелей, изготавливаемых из разных материалов. Провода из меди требуются меньшего размера, но стоят значительно дороже. Поэтому подводка проводов от стоек до малоэтажного здания или дачного домика в основном выполняется с использованием кабельной продукции с жилами из алюминия.

На участке

Подключение постройки

Расстояние от фундамента частного дома до высоковольтного столба должно быть не больше 10 метров. Это касается не только домов, но и дачных сооружений и других жилых зданий. Если сама протяженность от столба линии электропередачи превышает эту величину, то надо установить вспомогательную опору на отдельно стоящий фундамент.

От электрического столба до дополнительной опорной стойки расстояние не должно превышать 15 метров. Минимальное расстояние от крайней стойки до жилой постройки должно быть не менее 1,5 метра до оконных проемов и лоджий; 1 метр – минимальная дистанция до фасадных стен сооружений или фундамента.

На кукурузном поле

Опора ЛЭП в деревне

Проведение электрического провода через стену дома, построенного из дерева, специалисты выполняют при помощи стальной трубы. Если сооружение воздвигнуто из кирпича на бетонном фундаменте, то для этой цели вполне подойдет обычная пластиковая труба.

Закрытый способ

Отведение кабеля закрытым методом через вырытую под землей траншею требует больше потраченного времени и материальных средств. Понадобится примерно на 15 метров больше проводов.

При таком способе обязательным моментом будет наличие защитной полиэтиленовой трубы.

В данном случае может понадобиться дополнительное соглашение на проведение земляных манипуляций в определенном месте, что тоже чревато лишними финансовыми расходами.

Прежде чем приступить к укладке кабеля, следует вырыть траншею и установить туда защитную изоляцию в виде полиэтиленовой трубы. Прокладка в земле с повышенной химической активностью потребует усиления изоляционной защиты. Можно прибегнуть к использованию алюминиевой или свинцовой оболочки.

Нормы и правила

Схема подключения подземного кабеля согласно СНиП

Затем нужно наметить путь, по которому будет идти траншея. Чтобы использовать меньше изоляционного материала и потратить физических сил для рытья канавы, лучше всего провести траншею напрямую от ЛЭП до объекта. Но, к сожалению, это не всегда возможно. Отступления от прямой дороги могут потребовать при следующих обстоятельствах:

  1. Если на пути проведения траншеи есть большие деревья, то отклонить трассу нужно не меньше, чем на один метр.
  2. Когда прокладка кабеля намечается вдоль фундамента, от него она должна находиться на расстоянии около метра.
  3. Места повышенной нагрузки, такие как детские площадки или автомобильные стоянки, лучше всего обойти.
  4. Также рекомендуется избегать пересечения с другими изоляционными проводами.

Как только определен маршрут прокладывания кабеля, нужно вырыть глубокую траншею – около 70–80 см. Для обеспечения электроснабжения строений под почвой нужно использовать бронированный кабель с жилами из меди. Изоляция кабеля должна быть намного крепче.

Все подземные работы по установке провода от столба ЛЭП до жилого объекта нельзя проводить собственноручно. Этим должны заниматься сотрудники специальных компаний, которые имеют разрешение на оказание такого рода услуг. Подземный метод подвода кабеля от высоковольтного источника повысит защитные функции от вредного излучения ЛЭП.

На дачном участке

Опора в городе

В заключение

При проведении электричества от столба до жилого объекта надо всегда учитывать не только близость электрических опор, но следует также акцентировать внимание на подходящем способе проведения кабеля.

Подземный метод хоть и будет более затратным, зато оградит кабель от внешних раздражителей, способных повредить защитную оболочку. Суровые климатические условия и разные механические воздействия могут привести к неприятностям и оставят на некоторое время семью без электричества.

На участке в деревне

Схема установки опор

Расстояние от дома до столба играет немаловажную роль для сохранения здоровья. Негативное воздействие радиоактивных волн способно вызвать ряд серьезных заболеваний. Проживание человека вблизи от источников радиоактивного излучения чревато появлением сбоев во всем организме. Чтобы не допустить возникновения проблем со здоровьем, при выборе участка для строительства дома важно учитывать допустимое расстояние.

Какое расстояние между столбами электропередач

Расстояние между опорами ЛЭП: столбы линий электропередачи 10 кВ, 110 кВ и 35 кВ

Необходимая всем электроэнергия передается по проводам, подвешенным к столбам различной конструкции и линиям электропередачи. Для безопасности большое значение имеет расстояние между опорами ЛЭП и их высота. ГОСТ регламентирует все размеры исходя из силы тока в проводах, материала и конструкции опоры. Большое значение имеет и расположение опор ЛЭП на открытой местности или в населенном пункте.

Факторы, от которых зависит расстояние между столбами

В разных местах расстояние между столбами ЛЭП и высота провода отличаются. Значения рассчитывают исходя из того, что натяжение провода и его провисание будут создавать между опорами преобладающие горизонтальные нагрузки.

Второй важный элемент – это сила обледенения в конкретной местности и сопротивление раскачиванию ветром. Значение рассчитывается для каждого региона отдельно в зависимости от климатических условий. Кроме этого, какое расстояние должно быть между столбами и опорами, зависит от следующих факторов:

  • напряжение в сети,
  • тип населенного пункта, через который проходит линия,
  • удаление от населенных пунктов,
  • количество воздушных линий,
  • тип проводов.

Корректировка расстояний между столбами линий электропередачи производится прежде всего в населенных пунктах. На основании общих требований опоры не должны преграждать свободный въезд во двор, загораживать дорогу пешеходам, стоять непосредственно перед лицевыми фасадами зданий и входами в дома.

Со стороны дороги устанавливается ограждение от наезда автомобилей на опоры. Это бетонные столбы, тумбы и высокие заградительные бордюры.

Каждый высоковольтный столб должен быть маркирован. На высоте 2,5–3 м наносятся следующие данные:

  1. Порядковый номер.
  2. Значение напряжения в сети.
  3. Год установки конструкции.
  4. Ширина охранной зоны.
  5. Расстояние от земли до кабелей связи.
  6. Номер телефона владельца – организации, эксплуатирующей данную сеть.

Металлические конструкции предохраняют от коррозии, регулярно покрывают защитной грунтовкой или корабельной краской.

Нумерация опор осуществляется от источника тока.

Максимальный прогиб проводов рассчитывается с учетом обледенения, которое делится на 6 категорий, и силы ветра. В точках подвеса устанавливаются натяжители, обеспечивающие минимальный угол отклонения горизонтального положения кабеля и наименьшее провисание.

Неизолированный провод используется для линий вне городов и поселков. Монтаж его будет осуществляться на предельно возможной высоте непосредственно на изоляторы с помощью специальных шин на болтах.

Напряжение в сети

Расстояние между опорами определяется в зависимости от напряжения тока в проводах, которые они несут:

  • 0,4–1 кВ – дистанция в пределах 30–75 м,
  • 10 кВ – пролеты до 200 м,
  • 220 кВ – расстояние между опорами до 400 м,
  • свыше 330 кВ – опоры могут располагаться друг от друга на удалении максимально в 700 м.

Провода подвешиваются параллельно на изоляторах на высоте, также зависимой от напряжения. Если оно до 1000 В, то линию крепят на высоте 7 м.

Допустимое провисание и расстояние до нижней точки тоже определяется в зависимости от напряжения. В городах, поселках ИЖС и СНТ нижняя точка провисания должна быть выше 6 м от земли.

Пролеты между опорами в жилых поселках и за их пределами

Населенный пункт любого типа, дачный поселок, город и деревня имеют одинаковый статус для прохождения по ним ЛЭП. Расстояние между столбами определяется до 70 м при условии, что в момент максимального обледенения они не провиснут ниже 6 м в местах, где проходит дорога и тротуар. Провод должен быть изолированный.

Освещение по улице в частном секторе устанавливается на столбах, расположенных вдоль дороги на дистанции друг от друга 30–50 м. В гараж и дом подвод электроэнергии осуществляется через самонесущий изолированный провод. Точка ввода должна быть не ниже 4 м от поверхности земли.

Если кабель протянут от столба через участок, устанавливается промежуточная опора, обеспечивающая подвес на высоте 7 м и максимальное провисание до 6 м. Деревья сажают на расстоянии более 5 м от провода. Непосредственно под линией можно делать огород с растениями в 0,5 м высотой. Кустарник высаживается на расстоянии минимально метр от линии проекции кабеля.

Высоковольтные линии ЛЭП свыше 300 кВ не должны проходить по населенным пунктам любого типа. Удаление от ближайшего жилого дома должно соответствовать 100 м. Дистанция до границы участка без застроек составляет минимально ширину санитарной зоны в одну сторону.

Основанием для расчета длины пролетов ЛЭП служит ТП 25.0038, в котором отражена разработка расчетных дистанций для опор ВЛ 0,28–35 кВ. Типовой проект содержит таблицы размеров пролетов между железобетонными и металлическими опорами в зависимости от степени обледенения, ветровой нагрузки и типа провода по сечению и изоляции.

На основании заложенных в него данных можно проектировать, на какое расстояние устанавливать столб с СИП. Если протянут будет электрический провод, металлический или медный, без изоляции, то именно от этого зависит, насколько изменится пролет между столбами.

Сколько расстояние между опорами освещения, столбами фонарными

Расстояние между фонарными столбами, опорами освещения

При установке фонарных столбов, осветительных опор в городе, вдоль дороги, расстояние между опоры наружного освещения города определяется исходя из количества осветительных фонарей установленных на опоре, их мощности и высоты установки светильника над дорогой. Расстояние между осветительными столбами железобетонными при установке фонарных столбов вдоль дорог определяется по этой же таблице. Расчет расстояния между опорами освещения выполнен на основании норм освещенности дорог. Данный расчет позволяет ответить на вопросы: «Сколько метров между фонарными столбами освещения?», «Какое расстояние между фонарными столбами?», «Какой пролет между столбами освещения?». Отношение шага светильников к высоте их подвеса на улицах и дорогах всех категорий должно быть не более 5:1 при одностороннем, осевом и прямоугольном размещении светильников и не более 7:1 при шахматной схеме размещения. В таблице даны максимальные расстояния между опорами освещения с учетом требуемой освещенности дорожного полотна.

Сколько метров между опорой и дорогой при выполнении электромонтажа столбов освещения

Электромонтаж светильников наружного освещения осуществляется на опорах уличного освещения, мачтах осветительных, столбах линий электропередач и других сооружениях. Чтобы осветить ту или иную часть территории улицы, требуется смонтировать систему наружного освещения согласно нормам установки электроопор.

Электромонтаж опоры наружного освещения требуется выполнять в соответствии с нормами ПУЭ «Правила устройства электроустановок».

Минимальное расстояние от края проезжей части дороги до опор освещения:

Установка опор уличного освещения вдоль дорог, улиц, площадей должна быть выполнена на расстоянии не менее 1 метра от бордюра дороги на магистральных улицах с интенсивным автомобильным движением, и осветительные опоры располагают на расстоянии не менее 0,6 метра от бордюра на других дорогах. Это расстояние допускается уменьшить до 0,3 метра при отсутствии маршрутов движения городского транспорта и грузовых автомобилей, что допускают нормы. При отсутствии бордюра расстояние от дороги до опоры освещения должно быть не менее 1,75 метра. На территориях предприятий расстояние от осветительной опоры до проезжей части принимается не менее 1 метра. Опоры освещения улиц и дорог допускается устанавливать на центральной разделительной полосе при ее ширине 5 м и более, а также на разделительной полосе шириной 4 м при наличии стационарного ограждения и размещения опор в створе этого ограждения. Осветительная опора не должна находиться между пожарным гидрантом и проезжей частью улицы или дороги (запрещают нормы ПУЭ). Осветительные столбы на пересечениях и примыканиях улиц и дорог должны устанавливаться не ближе 1,5 м до начала закругления, не нарушая единого строя линии установки опор.

На закруглениях улиц и дорог с радиусом в плане по оси проезжей части от 60 до 250 м металлические столбы освещения при их одностороннем расположении должны, как правило, размещаться по внешней стороне дороги, при невозможности размещения опор освещения по внешней стороне закругления допускается расположение фонарей по внутренней стороне с дополнительным уменьшением шага опор освещения. В осветительных установках транспортных развязок и городских площадей допускается использовать высокие опоры (20 м и выше) при соответствующем технико-экономическом обосновании и обеспечении удобства обслуживания светильников.

Если подвод кабеля электроснабжение наружного освещения осуществлено воздушной линией электропередач, то расстояние от опоры освещения до балконов, террас и окон жилых домов должно быть не менее 1 метра.

Расстояние между опорами ЛЭП от 1 кВ до 500 кВ

Правила установки опор ЛЭП. Для обеспечения нормальной работы и безопасного обслуживания ВЛ расстояния между опорами соседними, проводами и землей, фазами ВЛ должны соответствовать нормам, установленным ПУЭ. Расстояние между соседними опорами ЛЭП, двумя электрическими столбами называют пролетом. Опоры линий электропередач – металлические или бетонные конструкции, предназначенные для поддерживания проводов ВЛ на необходимой высоте над землей, по которым передается электрический ток. Ниже в таблице представлены требования, которым нужно следовать при установке опоры ЛЭП (габаритные и монтажные расстояния линии, шаг установки столбов воздушных линий электропередач, сколько метров от провода до земли, расстояние между фазами ВЛ), необходимые условия, которые должны быть выполнены при монтаже воздушных линий электропередач.

Стандартное расстояние между электрическими столбами

Теперь вы узнаете, какое расстояние между опорами ЛЭП различного напряжения линии электропередач, т.е. сколько метров между столбами должно быть. Расстояние между опорами (пролеты) составляет 35-45 м (максимальное по нормам 50 м) для напряжения до 1000 В и около 60 м для напряжения 6-10 кВ. Все расчеты расстояний между опорами ВЛ 0,4 кв, пролет между электроопорами ВЛ 1кВ, ВЛ 6кв, электрическими столбами ВЛ 6-10кВ, ВЛ 10 кВ, ВЛ 35кВ, расстояние между проводами ВЛ 110кВ, ВЛ 220кВ, расстояние между столбами высоковольной ЛЭП ВЛ 330кВ, ВЛ 500кВ, ВЛ 750кВ сведены в расчетную таблицу.

Расстояние, на котором устанавливаются линии электропередач до забора

В вопросе строительства дома и оборудования его территории важны многие вопросы. В том числе и расстояние от ЛЭП до забора, о котором должны знать все, кто начал возведение ограждения для своего частного надела. От правильности расчетов расстояния от линий электропередач до забора частного дома зависит безопасность тех, кто приезжает на территорию на отдых, или же постоянно проживает на территории.

Схема с размерами расположения забора от линии электропередач

Важные моменты

Человек все время пользуется электричеством, будь то дома, на даче или в офисе. Но мало кто углубляется в то, что линии электропередач не только подают полезный ресурс, но и могут быть вредны, за счет магнитных полей, а также в случае сбоев становятся небезопасными для человека. Обязательно нужно придерживаться установленных правил, которые указывают на то, какое необходимо расстояние от опоры до забора жилого частного дома по следующим причинам:

  1. Чтобы сохранить здоровье жильцов строения.
  2. Дабы не пострадать от воздействия воздушных электромагнитных полей, пагубно влияющих на мозг человека.
  3. В охранной зоне ЛЭП, где уровень напряжения особо опасен для человека, особо остро стоит вопрос размещения жилых зданий. Если уровень опасности зашкаливает, то территорию ограждают промышленным забором и ставят запрет на строительство в этой зоне.

Схема охранной зоны линии электропередач

Поэтому в СНиП установлены расстояния от линий электропередач до забора дома не просто для того, чтобы люди не получили штрафы за нарушения, а для безопасности населения городов и сел.

В санитарных нормах, относящихся к линиям электропередач, четко и детально расписано, на каком расстоянии от ЛЭП могут быть установлены заборы. Данное расстояние зависит от уровня напряжения в проводах. В местах особой напряженности, которые специально оборудуют, есть санитарные зоны, вблизи от которых запрещается размещать заборы и возводить жилые дома.

Безопасное расстояние от ЛЭП

Устанавливается требование к расстоянию от забора на дачном участке, до места, где стоит опора линий электропередач, отталкиваясь от класса напряжения.

Некоторые владельцы частных наделов обращаются в органы городского или сельского самоуправления с целью получения информации о том, каков класс напряжения в линиях электропередач, расположенных неподалеку от дачного участка.

Конечно, не зная как определить уровень напряжения в проводах, лучше именно так и сделать, чтобы невольно не стать нарушителем требований СНиП и подвергнуть опасности жильцов частного надела.

Тем не менее, есть метод, с помощью которого можно определить самостоятельно уровень напряжения в опорах электропередач.

Схема напряжений в ЛЭП различных видов

Если напряжение совсем небольшое, то его можно определить путем подсчета изоляторов.

Как повысить уровень безопасности

Даже полностью выполнив все нормы и требования, касательно расстояния забора от опор, через которые проходит электричество, дома, возведенные неподалеку от ЛЭП все же подвержены риску в непредвиденных ситуациях и должны обезопасить свои частные сектора. Это сделать можно следующими способами:

  • Подобрать для конструкции дома крышу с заземлением,
  • Оборудовать арматурную сетку внутри конструкции стен. Такое решение поможет снизить уровень риска проникновения вредоносных электромагнитных волн вовнутрь жилого пространства,
  • Чтобы повысить уровень безопасности жильцов дома, следует высаживать плодовые деревья на расстоянии не менее чем 2 метра по горизонтали от линий электропередач.

Минимально допустимые расстояния от деревьев до линии электропередач

Рекомендации

Требования в СНиП прописаны в первую очередь для безопасности людей, а не для выполнения пожеланий органов самоуправления. Поэтому не стоит пренебрегать правилами безопасности, особенно когда речь идет про электрическое напряжение. Стоит максимально уделить внимание просчетам, на каком расстоянии безопасно устанавливать забор от линий электропередачи. Только правильно установленная изгородь обеспечит комфорт и ограничит жильцов частного надела от неприятностей и опасности.

Конструктивные параметры воздушных линий электропередачи

Основные конструктивные параметры воздушной линии (ВЛ) — это длина пролета, стрела провеса проводов, расстояние от проводов до земли, до покрытия пересекаемых линией дорог и других инженерных сооружений (габарит).

Длиной промежуточного пролета называют расстояние вдоль линии, между двумя смежными промежуточными опорами. Длина пролета ВЛ-0,4 кВ колеблется в пределах 30 — 50 м и зависит от типов опор, марки, сечения проводов, а также климатических условий района.

Стрелой провеса проводов называют расстояние по вертикали между воображаемой прямой линией, соединяющей точки крепления проводов на двух смежных опорах и низшей точкой их провеса в пролете. Стрела провеса зависит от тех же факторов, что и длина пролета.

Габаритом ВЛ называют наименьшее расстояние по вертикали от проводов до поверхности земли, рек, озер, линий связи, шоссейных и железных дорог и т.п. Габарит ВЛ регламентируется ПУЭ и зависит от напряжения и посещения местности людьми.

Для обеспечения нормальной работы и безопасного обслуживания ВЛ расстояния от них до различных сооружений должны соответствовать нормам, установленным ПУЭ. Так, расстояние от проводов до поверхности земли по вертикали при наибольшей стреле провеса должно быть не менее 6м в населенной местности, расстояние от проводов до земли может быть уменьшено в труднодоступный местности до 3,5 м и в недоступной местности до 1 м. Расстояние 4 по горизонтали от проводов ВЛ до балконов, терасс, окон зданий должно составлять не менее 1,5 м, а до глухих стен не менее 1 м. Прохождение ВЛ над зданиями не допускается.

Трасса ВЛ может проходить по лесным массивам и зеленым насаждениям. Расстояние по горизонтали от проводов до кроны деревьев и кустов при наибольшей стреле провеса должно быть не менее 1 м.

Опоры ВЛ должны быть расположены от трубопроводов на расстоянии не менее 1 м, от колодцев подземной канализации и водозаборных колонок — не менее 2 м, от бензоколонок не менее 1 м, от силовых кабелей — 0,5-1 м.

Пересечение ВЛ судоходных рек правилами не рекомендуется. При пересечении несудоходных и замерзающих небольших рек и каналов расстояние 4 от проводов ВЛ до наивысшего уровня воды должно быть не менее 2 м, а от поверхности льда не менее 6 м. Расстояние по горизонтали от опоры ВЛ до воды должно быть не менее высоты опоры ЛЭП.

Угол пересечения ВЛ с улицами, площадями, а также с различными сооружениями не нормируется. Пересечения ВЛ до 1 кВ между собой рекомендуется выполнять на перекрестных опорах, а не в пролетах.

Пересечения ВЛ с воздушными линиями связи и сигнализации должны выполняться только в пролете линии, причем провода ВЛ должны располагаться выше.

Расстояние между верхним проводом линии связи и нижним ВЛ должно быть не менее 1,25 м. Особые требования предъявляют к проводам ВЛ в пролете пересечения: они должны быть многопроволочные, сечением не менее 25 мм2 (стальные и сталеалюминиевые) или 35 мм2 (алюминиевые) и закреплены на опорах двойным креплением. Опоры ВЛ, ограничивающие пролет пересечения с линиями связи I и II классов, должны быть анкерными, при пересечении с линиями связи других классов допускаются промежуточные опоры (деревянные должны иметь железобетонные приставки).

При пересечении подземных кабельных линий связи и сигнализации опоры ВЛ должны располагаться на возможно большем расстоянии от кабеля (но не менее 1 м между заземлением опоры и кабелем в стесненных условиях).

Сближение ВЛ с воздушными линиями связи допускается на расстояние не менее 2 м, а в стесненных условиях — не менее 1,5 м. Во всех остальных случаях это расстояние принимают не менее высоты наибольшей опоры ВЛ или линии связи.

При пересечении не электрофицированных магистральных железных дорог общего пользования, переходные опоры ВЛ должны быть анкерными, подъездные железнодорожные пути допускается пересекать ВЛ на промежуточных (кроме деревянных) под углом не менее 40 град. и по возможности близким к 90 град. Электрифицированные железные дороги должны пересекаться кабельной вставкой в ВЛ.

Пересечение ВЛ автомобильных дорог I категории должно выполняться на анкерных опорах, остальные дороги разрешается пересекать на промежуточных опорах. Сечение проводов ВЛ, проходящих над автомобильными дорогами, должно быть не менее 25 (сталеалюминиевых и стальных) и 35 мм2 (алюминиевых). Наименьшее расстояние от проводов ВЛ до полотна автодороги должно быть не менее 7 м. При переходе через трамвайные и троллейбусные линии наименьшее расстояние от проводов ВЛ до поверхности земли должны быть не менее 8 м.

На рисунке показана схема анкерного пролета ВЛ и пролета пересечения с железной дорогой.

Расстояние по вертикали от проводов линии до поверхности земли в ненаселенной местности при нормальном режиме работы должно быть не менее 6 м для ВЛ до 110 кВ, 6,5, 7, 7,5, 8 м соответственно для ВЛ 150, 220, 330, 500 кВ.

Расстояние от ЛЭП до забора жилого частного дома

Ежедневно человек пользуется электроэнергией, которая поступает к нам домой через линии электропередач. Расстояние от забора частного дома до ЛЭП играет важную роль. Поскольку излучаемые линиями электропередач магнитные волны негативно влияют на здоровье человека. Но мало кто углубляется в суть этой проблемы. Поэтому оставляет без внимания установку все новых столбов возле жилого участка.

Линии высоковольтных электропередач

Однако придерживаться установленных законом правил все же рекомендуется. От этого может зависеть здоровье всех членов семьи. Причины того, почему следует придерживаться установленных правил очевидны:

  1. В охранной зоне ЛЭП в непосредственной близости от самой линии электропередачи, территория может ограждаться промышленным забором. В этом случае ставится полный запрет на строительство жилых домов вблизи опасного участка.
  2. Для защиты здоровья человека, так как электромагнитные поля негативно влияют на состояние мозга человека.

Вернуться к оглавлению

Действующие нормы

Исходя из действующих санитарных норм, СанПиН 2971-84, безопасным принято считать расстояние в 20 м от места установки забора до опоры воздушной линии в 110 кВ.

Схематический рисунок охранной зоны

Если напряжение на линии электропередач достигает 500 кВ, то нормой для возведения любой капитальной постройки принято считать расстояние в 30 м. Если порог напряжения на ЛЭП достигает диапазона в 750 кВ, то минимальным расстоянием для строительства заборов и иных конструкций принято считать 40 м. Если порог напряжения линии электропередач достигает 1 150 кВ, то расстояние от опоры до объектов должно составлять не менее 55 м.

Схема привязок охранных зон в зависимости от напряжения

Если планируется строительство жилого объекта возле линии электропередач, то уровень ее воздействия можно минимизировать такими способами:

  1. Использовать экранирующие устройства и сооружения. Они позволят защитить жилье и станут препятствием установленным линиям.
  2. Опора должна находиться максимально далеко от жилого объекта. Поэтому дом следует строить на определенном расстоянии.

Строительные нормы также предписывают и другие нормативы, которые необходимо соблюдать. Это и расстояние от забора до теплицы, и дистанция от туалета до забора, и множество других.

Порог допустимого расстояния

Если учитывать санитарные и строительные нормы, то от ЛЭП хорошо защищают заземленные кровельные перекрытия. Как вариант — из металлочерепицы или профилированного настила. Арматурная сетка внутри конструкции снизит воздействие электромагнитных волн, которые присущи столбу с линиями электропередач.

В правилах устройства электроустановок прописано оптимальное расстояние до объектов от свисающих проводов.

Дачный участок должен находиться на безопасной дистанции от ЛЭП. До деревьев должна сохраняться дистанция в 2 м по горизонтали. А вот полностью удалять фруктовые сады не обязательно, что и прописано в действующих нормах.

Расстояние провода (6-10 кВ) по направлению к земле должно составить:

  • 3 м между самими проводами и скалами, утесами и склонами,
  • 5 м между линиями и поверхностью воды (топь, болото и др.),
  • 6 м до земли в не жилом районе,
  • 7 м до поверхности грунта в жилом районе.

Схема допустимых расстояний

До ближайшей автозаправочной станции или местах хранения пожароопасных и взрывоопасных веществ понадобится промежуток не менее полутора показателей высоты от поверхности грунта до ЛЭП.

Дистанция до дорог, расположенных параллельно, составляет размер высоты опоры плюс пять метров. Измерения проводится от нижней части самой опоры и до края земляного полотна. При этом сам провод также должен быть определенного сечения: 25 мм2 для стального или 35 мм2 для алюминиевого. Минимальная высота над дорогой должно составить 7 метров (для проезда фур и других крупногабаритных автомобилей).

Промежуток до жилых построек должен составить 1,5 метра до лоджий и балконов, и метр до поверхностей других построек, в том числе и глухих стен. Над жилыми зданиями провода проходить могут, но только те, которые предназначены для снабжения электроэнергией жилых домов.

Измеряется промежуток по горизонтали от крайних проводов (220 кВ), до построек и составляет не менее:

  • 2-х м для 20 кВ,
  • 4-х м для 35 – 110 кВ,
  • 5 м для 150 кВ,
  • 6 м для 220 кВ.

Схематический рисунок с нормами подключения жилых домов к линии электропередач

Не допускается прохождение линий над стадионами, бассейнами, детскими учреждениями и учебными заведениями.

Протяженность до ближайшего газопровода, что прокладывается параллельно, должна быть не менее размера высоты опоры до 1 кВ. А она зависит от местности ее применения. При пересечении понадобится установка защитных экранов. Приведенные выше данные не относятся к категории подземных ЛЭП.

Правовая сторона

Стоит заметить, что все утвержденные нормы и правила, это не просто капризы государственных чиновников. Необходимо иметь в виду, что наличие поблизости ЛЭП может пагубно повлиять на состояние здоровья живущих поблизости от них людей. Это касается, в основном, влияния электромагнитного поля. Поэтому не стоит строить жилые помещения в непосредственной близости от ЛЭП. Минимальная дистанция – 100 м от провода ВЛ. Каждый человек решает эту проблему по-своему.

Некоторые проектируют домовладение на безопасной дистанции. Но если нет такой возможности, стоит побеспокоиться о переносе линий электропередач под землю. Это дорогостоящий проект, но жизнь и здоровье людей дороже. Вначале вырывается траншея на глубину до 1 метра. Можно использовать кабельные каналы, тоннели и блоки. В одной траншее может находиться до 6 кабелей на расстоянии 20 см между ними.

В тоннелях кабелей может быть до 20 штук.

Но необходимо помнить, что на проложенных кабелях капитальное строительство строго запрещено. Это карается большими штрафными санкциями. Должен быть обязательный свободный доступ к линиям электропередач, расположенным под землей, в случае аварийной ситуации или планового проведения профилактики.

нормы для линии электропередачи 10 кВ, 110 кВ, 35 кВ

Необходимая всем электроэнергия передается по проводам, подвешенным к столбам различной конструкции и линиям электропередачи. Для безопасности большое значение имеет расстояние между опорами ЛЭП и их высота. ГОСТ регламентирует все размеры исходя из силы тока в проводах, материала и конструкции опоры. Большое значение имеет и расположение опор ЛЭП на открытой местности или в населенном пункте.

Расстояние между опорами ЛЭП

В деревне

Факторы, от которых зависит расстояние между столбами

В разных местах расстояние между столбами ЛЭП и высота провода отличаются. Значения рассчитывают исходя из того, что натяжение провода и его провисание будут создавать между опорами преобладающие горизонтальные нагрузки.

На даче

Около леса

Второй важный элемент – это сила обледенения в конкретной местности и сопротивление раскачиванию ветром. Значение рассчитывается для каждого региона отдельно в зависимости от климатических условий. Кроме этого, какое расстояние должно быть между столбами и опорами, зависит от следующих факторов:

  • напряжение в сети;
  • тип населенного пункта, через который проходит линия;
  • удаление от населенных пунктов;
  • количество воздушных линий;
  • тип проводов.

На участке

Молния

Корректировка расстояний между столбами линий электропередачи производится прежде всего в населенных пунктах. На основании общих требований опоры не должны преграждать свободный въезд во двор, загораживать дорогу пешеходам, стоять непосредственно перед лицевыми фасадами зданий и входами в дома.

Со стороны дороги устанавливается ограждение от наезда автомобилей на опоры. Это бетонные столбы, тумбы и высокие заградительные бордюры.

Около деревни

Днем

Каждый высоковольтный столб должен быть маркирован. На высоте 2,5–3 м наносятся следующие данные:

  1. Порядковый номер.
  2. Значение напряжения в сети.
  3. Год установки конструкции.
  4. Ширина охранной зоны.
  5. Расстояние от земли до кабелей связи.
  6. Номер телефона владельца – организации, эксплуатирующей данную сеть.

Металлические конструкции предохраняют от коррозии, регулярно покрывают защитной грунтовкой или корабельной краской.

Нумерация опор осуществляется от источника тока.

Схема и чертеж

Охранная зона ЛЭП

Максимальный прогиб проводов рассчитывается с учетом обледенения, которое делится на 6 категорий, и силы ветра. В точках подвеса устанавливаются натяжители, обеспечивающие минимальный угол отклонения горизонтального положения кабеля и наименьшее провисание.

Неизолированный провод используется для линий вне городов и поселков. Монтаж его будет осуществляться на предельно возможной высоте непосредственно на изоляторы с помощью специальных шин на болтах.

На складе

Варианты опор

Напряжение в сети

Расстояние между опорами определяется в зависимости от напряжения тока в проводах, которые они несут:

  • 0,4–1 кВ – дистанция в пределах 30–75 м;
  • 10 кВ – пролеты до 200 м;
  • 220 кВ – расстояние между опорами до 400 м;
  • свыше 330 кВ – опоры могут располагаться друг от друга на удалении максимально в 700 м.

Провода подвешиваются параллельно на изоляторах на высоте, также зависимой от напряжения. Если оно до 1000 В, то линию крепят на высоте 7 м.

Участок ИЖС

Схема подключения домов

Допустимое провисание и расстояние до нижней точки тоже определяется в зависимости от напряжения. В городах, поселках ИЖС и СНТ нижняя точка провисания должна быть выше 6 м от земли.

Пролеты между опорами в жилых поселках и за их пределами

Населенный пункт любого типа, дачный поселок, город и деревня имеют одинаковый статус для прохождения по ним ЛЭП. Расстояние между столбами определяется до 70 м при условии, что в момент максимального обледенения они не провиснут ниже 6 м в местах, где проходит дорога и тротуар. Провод должен быть изолированный.

На участке ИЖС

Минимальные расстояния согласно нормам СНиП

Освещение по улице в частном секторе устанавливается на столбах, расположенных вдоль дороги на дистанции друг от друга 30–50 м. В гараж и дом подвод электроэнергии осуществляется через самонесущий изолированный провод. Точка ввода должна быть не ниже 4 м от поверхности земли.

Если кабель протянут от столба через участок, устанавливается промежуточная опора, обеспечивающая подвес на высоте 7 м и максимальное провисание до 6 м. Деревья сажают на расстоянии более 5 м от провода. Непосредственно под линией можно делать огород с растениями в 0,5 м высотой. Кустарник высаживается на расстоянии минимально метр от линии проекции кабеля.

Около дома

Бетонная конструкция

Высоковольтные линии ЛЭП свыше 300 кВ не должны проходить по населенным пунктам любого типа. Удаление от ближайшего жилого дома должно соответствовать 100 м. Дистанция до границы участка без застроек составляет минимально ширину санитарной зоны в одну сторону.

Основанием для расчета длины пролетов ЛЭП служит ТП 25.0038, в котором отражена разработка расчетных дистанций для опор ВЛ 0,28–35 кВ. Типовой проект содержит таблицы размеров пролетов между железобетонными и металлическими опорами в зависимости от степени обледенения, ветровой нагрузки и типа провода по сечению и изоляции.

На основании заложенных в него данных можно проектировать, на какое расстояние устанавливать столб с СИП. Если протянут будет электрический провод, металлический или медный, без изоляции, то именно от этого зависит, насколько изменится пролет между столбами.

на даче

Деревянная конструкция

Забор устанавливается от ЛЭП на расстоянии 5 м. От дома линия электропередачи и опора должна располагаться не ближе 6 м.

Из какого материала сделаны столбы

Линии высоковольтной передачи составляют сложную металлическую конструкцию, форма которой зависит от напряжения в проводах и количества линий.

Под ЛЭП до 35 кВ устанавливаются столбы. Они могут быть из различного материала:

  • дерево;
  • бетон;
  • металл.

Промежуточные деревянные опоры электропередачи крепятся на железобетонные столбы – основания. Для защиты от разрушения дерево пропитывается специальными составами. Размер прогиба до нижней точки может составлять до 4,5 м при расположении в поле, на расстоянии не менее 100 м от частного сектора и дорог. Для высоковольтных линий до 35 кВ деревянная часть столбов имеет высоту 8,5 м.

На даче

Монтаж кабеля

Расстояние между ними:

  • дачный поселок – от 30 до 50 м;
  • населенный пункт городского типа – до 70 м;
  • город, частный сектор – до 60 м.

Дача, гараж и жилой дом могут располагаться от ЛЭП на расстоянии от 5 м. Если расстояние от столба до точки ввода более 20 м, необходимо устанавливать дополнительный столб.

Бетонные анкерные опоры выглядят как перекошенная буква А. Основная стойка расположена ровно, анкер – (подпорка) наклонно. Расстояние между железобетонными стойками ЛЭП на уровне земли составляет более чем один метр. Высота до нижнего изолятора – 7800 мм, между подвесами (проводами) – промежуток 1000 мм.

Нормы и правила

Схема минимальных расстояний

Максимально допустимое провисание проводов – на высоте 7600 мм от земли. Специальные устройства обеспечивают натяжение провода. Анкерные опоры используют в основном как концевые и угловые.

Стальные опоры применяют для высоковольтных линий напряжением свыше 35 кВ. Они изготавливаются следующих видов:

  • одностоечные;
  • портальные.

Одностоечные опоры ЛЭП имеют конструкцию башни с острой верхушкой.

Устанавливаются они на бетонный фундамент. Высота – от 9 до 23 м. Расстояние между точками подвеса – от 4,8 м. Изоляторы располагаются на выносных кронштейнах по обе стороны от опоры. Могут устанавливаться между распределительными пунктами и крупными потребителями типа городов, промышленных предприятий.

Схема и чертеж

Подземное подключение

В частный жилой сектор установка делается крайне редко. ЛЭП может проходить между улицами, при этом соблюдается ширина санитарной зоны, сколько положено в зависимости от напряжения: 5 или 10 м в каждую сторону от крайних проводов.

Расстояние между одностоечными металлическими опорами составляет от 200 м в черте населенных пунктов и до 400 м на ровном рельефе вдали от всех зданий и трасс.

Портальные опоры имеют 2 стойки, соединенные вверху поперечной конструкцией. Изоляторы подвешивают на выступающих краях поперечины и между стойками. Расстояние между портальными опорами может составлять до 700 м. Устанавливаются они для транспортировки электроэнергии между объектом, производящим электроэнергию, и основным ПУЭ, от которого провода ведут в город.

На участке

Дистанция до домов

Форма опоры

По конструкции и назначению в ЛЭП различают несколько видов опор:

  • в начале и конце линии стоят концевые опоры;
  • при ответвлении от основной линии устанавливают специальные конструкции;
  • на прямых участках без препятствий ставят промежуточные стойки;
  • анкерные опоры устанавливают в местах пересечений с различными объектами.

Промежуточные опоры, как правило, имеют форму обычного столба. Анкерные упрочненные – арочного типа с высотой подвеса до 20 м. Зависимость размера пролета от типа опор выглядит следующим образом:

  1. В районе промзоны расстояние между опорами составляет 500 м.
  2. Для ЛЭП частного сектора с напряжением 6–10 кВ используют промежуточные конструкции обычного типа – столбы. Их устанавливают на расстоянии 60 м.
  3. Для анкерной упрочненной конструкции расстояние между опорами ЛЭП 10 кВ увеличивается до 250 метров.

Смотрите видео на эту тему.

Санитарные зоны

Линии электропередачи излучают электромагнитные поля, которые отрицательно влияют на здоровье человека, животных и растений. Под ЛЭП, начиная с 330 кВ, создают санитарные зоны. Их ширина составляет 10 м с каждой стороны. Замеряют от проекции на землю крайнего провода.

В частном секторе

Около города

Нельзя тянуть высоковольтный провод по воздуху на любой высоте над железными дорогами и трубопроводами. В случае обрыва существует большая вероятность аварии.

Наземный газопровод не должен пересекаться с воздушными линиями электропередачи. Для пересечения должно выполняться подземное проведение кабеля с заземлением установок в точке входа и выхода линии.

Электричество приходится поставлять в населенные пункты и города с помощью линий электропередачи.

Рядом может проходить параллельный трубопровод, автомобильная трасса и улица с домами.

Норма на удаление от них ЛЭП должна составлять 5–10 м, норматив определяется шириной санитарной зоны. Дистанция рассчитывается с учетом границ участка частного сектора. До домов должно быть не менее 50–100 метров, если напряжение более 35 кВ.

На даче

Вечером

Все требования к расстоянию между ЛЭП собраны в ГОСТ Р 21.1101-2009. На его основе производятся все расчеты и разрабатываются проекты линий электропередачи.

Виды опор линий электропередачи по материалу



Вступление

Какие ассоциации возникают про упоминание воздушных линий электропередачи? Конечно же, провода натянутые по воздуху от опоры к опоре или от столба к столбу. Причем визуально, чем больше пролет между опорами, тем выше натянуты провода, следовательно, выше должна быть сама опора. На самом деле, нет прямой зависимости высоты опоры, от длинны пролета.

Основой проектирования ЛЭП является напряжение воздушной линии, и её мощность. По ним рассчитывается сечение и вид провода (кабеля), по сечению определяется вес кабеля, по весу вычисляются длины анкерных и промежуточных пролетов, а также виды и размеры опор. Также вид опоры зависит от количества «ниток» проводов , которые запланированы на участке ЛЭП, какие отводы придется делать и т.д.

Виды опор линий электропередачи

В процессе развития линий электропередачи утвердились четыре вида опор по материалу, из которого они изготавливаются:

  • Опоры деревянные;
  • Опоры железобетонные;
  • Металлические опоры;
  • Опоры сборно-составные.

Обо всем по порядку.

Деревянные опоры ЛЭП

Опора деревянная исторически самая старшая из всех видов опор. По конструкции деревянная опора это столб, сделанный из лесоматериала хвойных пород, методом оцилиндрования, длинной 8,5 – 13 метров. Также из дерева производятся детали к деревянным опорам: траверсы (деревянная горизонтальная балка на опоре), подкосы (крепление траверсы к опоре), ригели (поперечина на край опоры и подкоса, вкопанный в землю).

Преимущества деревянных опор

Деревянные опоры, как и любой строительный материал, имеет свои достоинства и недостатки. К достоинствам деревянных опор можно отнести их дешевизну, малый вес и гибкость при землетрясении. Нельзя забывать про общедоступность деревянных опор. Малый вес опор позволяет упростить их установку, а также упрощается доставка, разгрузка/погрузка опор на подготовительном этапе работ. Но и недостатков у деревянных опор, хоть отбавляй.

Недостатки деревянных опор

  1. Во-первых, деревянные опоры отлично горят;
  2. Будучи биологическим материалом, они гниют, плесневеют, разъедаются жучками;
  3. Под дождем они мокнут, разбухают, трескаются.

Но в защиту деревянных опор, стоит отметить, что современные технологии пропитки столбов, а это пропитка 100 % заболони столба, производители гарантируют 50 летний срок эксплуатации деревянных опор, даже закопанных в землю.

Примечание: Заболонь – слабый слой древесины, находящейся между корой и сердцевиной бревна.

Подробно о конструкциях деревянных опор читайте статью: Деревянные опоры ЛЭП.

  • Нормативы: ГОСТ 9463-88, ГОСТ 20022.0-93.

Чтобы снизить контакт древесины с землей, были гостированы сборные опоры.

Опоры сборно-составные

Сборно-составная опора состоит из двух частей. Нижняя часть называется пасынок и делается из железобетона, верхняя часть, это деревянный столб. Соединятся две части стальной проволокой в двух местах. Стоит отметить, что вместо железобетонного пасынка, может использоваться пасынок из дерева. К сборным опорам, также относятся опоры собранные из железобетонного пасынка и металлической верхней частью.

Подробно о конструкциях сборных опор читайте отдельную статью: Сборные опоры ЛЭП.

Железобетонные опоры, ЖБ столбы

Железобетонные опоры, давно пришли на смену деревянным опорам. Они прочно завоевали любовь и признание, как электромонтеров, так и заказчиков. И в этом несколько причин.

  • Железобетонная опора не подвержена повреждениям характерным для деревянных опор;
  • Срок эксплуатации ЖБ опор практически неограничен;
  • Внутри опоры из бетона, заложена арматура, которая используется для повторного заземления воздушных линий. Причем, концы заземляющей арматуры выведены, сверху и снизу столба. Вывод арматуры упрощает монтаж, а защита заземляющего спуска бетоном увеличивает электробезопасность.

Маркируются железобетонные опоры, как СВ 95/105/110/164 и предназначены для воздушных линий различной мощности. Смотрим фото.

  • Нормативные документы: ТУ 5863-007-00113557-94

Металлические опоры ЛЭП

Для воздушных линий электропередачи большой мощности и сверх высоких токов, используются металлические опоры. Несмотря на то, что этот вид опор изготавливают из специальной стали, они «боятся» коррозии и для защиты от неё опоры из металла покрывают антикоррозийным составом. В зависимости от размеров опоры, металлическая опора может быть сборной или сварной. Сборную опору доставляют на место раздельно.

По месту собирают и устанавливают на заранее подготовленный фундамент. Установка опоры металлической, сложный технологический процесс, с применением тяговых механизмов, обычно тракторов. К фундаменту опора крепится болтами, предварительно выравниваясь по строгой вертикали. Металлические опоры практически не находят применение в частном домостроении и в загородных товариществах различного типа, за исключением круглых металлических столбов.

Конструкций металлических опор настолько много, что пришлось написать отдельную статью: Металлические опоры и их конструкции.

©Elesant.ru

Другие статьи раздела «Воздушные линии электропередачи»





нормы для бетонных и деревянных высоковольтных столбов до 1 кВ в 2020 году

Условия сооружения электрических линий воздушной прокладки (ВЛ) электропередач, к числу которых относится расстояние между опорами ЛЭП, границы минимального удаления от других объектов, оговариваются в ПУЭ и стандартом СТО (то же, что СНиП). Предлагаем краткий обзор требований, которые должны соблюдаться при проектировании линий мощностью до 1 кВ.

столбы лэпстолбы лэпРасстояние между столбами зависит от напряжения Вернуться к оглавлению

Содержание материала

Правила размещения опор

Строительство линии, модернизация или реконструкция, в связи с которыми возникает необходимость устройства участков с добавочными опорами, производятся только с разрешения, выданного застройщику или заказчику соответствующим департаментом.

  • При необходимости установки новой линии, застройщик должен ещё обосновать целесообразность такого решения перед использованием других решений, когда, допустим, может быть добавлена вторая цепь, или первая переоборудована под более высокое напряжение.

ремонтные работыремонтные работыРеконструкция воздушной линии

Примечание: при переустройстве должны учитываться требования уже другого стандарта. Но минимально допустимое расстояние, предусмотренное нормативами — от линии электропередач до капитального или временного здания, а так же до земли и других, пересекаемых ею сооружений, снижаться не может. Оно должно соответствовать тому классу напряжения, в режиме которого будет работать ЛЭП.

  • Конструкции воздушных линий с напряжением до 20 кВ должны предусматривать возможность установки подвесного оборудования: электротехнических аппаратов, оптоволоконных кабелей, систем автоматизированного учёта расхода энергии, защитных реле и передающих информационных систем.
  • При устройстве линий, опоры надо размещать с таким расчётом, чтобы они не препятствовали транспортному и пешеходному движению, не затрудняли въезд во двор или вход в здание.

столб на дорогестолб на дорогеТакого быть не должно, даже если расстояние от ЛЭП до жилых домов соблюдено

  • Столбы следует размещать так, чтобы исключить возможность наезда на них. А там, где их невозможно удалить от въезда во двор или съезда с дороги, опора должна быть защищена ограждением, как показано на фото.

защита столбазащита столбаЗащита опоры от наезда

Информационные знаки

Если расстояние между опорами ЛЭП превышает 250 метров, на каждой из них должна присутствовать информация, нанесённая на высоте 2,5-3 м. Если дальность установки меньше, то знаки наносятся через одну опору.

Информация такая:

  1. Условное обозначение опоры.
  2. Её порядковый номер.
  3. Если цепей более двух, то ставится номер цепи.
  4. Безопасное расстояние от ЛЭП (размер охранной зоны).

Пример маркировки показан ниже:

маркировка опорымаркировка опорыИнформация на опоре

Примечание: в ненаселённых и труднодоступных местностях информационные надписи или таблички могут встречаться и реже.

Вернуться к оглавлению

Нормативные расстояния

В электрическом хозяйстве все дистанции – будь то взаимное расположение проводов или расстояние от ЛЭП до бани или забора нормируются. Прежде всего, это связано с охраной здоровья человека, а так же животных и птиц.

ласточки на проводеласточки на проводеПровода должны быть безопасными и для птиц

Между проводами

Вот основные нормы, которые должны соблюдаться при устройстве ВЛ:

  • Любые электрические аппараты, которые устанавливаются на опорах, должны находиться ниже проводов, на расстоянии 1,6 метра от земли.
  • Если провода на опоре неизолированные, минимальный интервал между ними, с учётом провеса, составляет 120 см. По вертикали расстояние между ними должно быть 40 и более сантиметров.
  • При установке на одну опору проводов разных фаз, с изоляцией и без неё, дистанция между ними при пересечении и ответвлении составляет 10 см, а от провода до любого элемента опоры – 5 см.
  • Шаг по горизонтали между жгутами СИП (изолированных проводов), располагаемых на общей опоре, должен быть минимум 30 см. По вертикали расстояния варьируются в пределах от 1 до 2 метров в зависимости от типа проводов и напряжения. Для защищённых проводов (ВЛЗ) этот диапазон может сокращаться до 30 см.
  • В населённых пунктах с малоэтажной застройкой (проекты одноэтажных частных домов представлены в статье), все воздушные линии обязаны иметь заземление, защищающее ВЛ от перенапряжения в грозу. Расстояния между заземляющими устройствами, в зависимости от климатических условий, составляет 100-200 метров.

Как сделать заземление в частном доме читайте в статье.

схема заземлениясхема заземленияЗаземляющее устройство на опоре ВЛ

Кроме этих заземлений, предусматриваются и дополнительные – на ответвлениях опор, ведущих к зданиям с большим скоплением людей, содержания животных, а так же складам, в которых хранятся материальные ценности.

На каком расстоянии безопасно жить от опор ЛЭП

При прохождении воздушных линий через леса и зелёные насаждения, вырубать просеки не требуется. Достаточно, если провод располагается выше деревьев на 30 см, а по горизонтали между ними будет 50 см.

  • От проводов до земли должно быть не меньше 5 м для СИП и 6 м для ВЛН (неизолированных проводов). Уменьшаться оно может только в труднодоступных нежилых районах (в горах, на утёсах) – точные параметры зависят от конкретных условий.

расстояние до дорогирасстояние до дорогиРасстояние между ЛЭП и дорогой

  • До 3,5 метров расстояние может быть уменьшено в местах ответвления линии в сторону ввода в здание над пешеходной зоной. На самом вводе в дом для изолированных проводов эта дистанция составляет 2,5 м, для неизолированных – 2,75 м.
  • В непосредственной близости к зданиям и прочим сооружениям монтируются только изолированные провода (СИП). При их наибольшем отклонении, например, при воздействии ветра, провода не должны располагаться ближе 1 метра по отношению к окнам и балконам, и 20 см к глухим стенам.
  • Если СИП проходит над крышей дома, то по вертикали расстояние между ними должно быть минимум 2,5 м, и они обязательно должны быть изолированными!

провода над крышейпровода над крышейПровод над крышей дома

  • Иногда провода воздушных линий приходится прокладывать по стенам зданий. В этом случае, по горизонтали расстояние от них до окна или двери должно быть 30 см, над балконом или карнизом – 50 см, до земли – 250 см.
  • При вертикальной прокладке, до окна должно быть 50 см, до балкона или входа в дом – 100 см. Между стеной и прокладываемым по ней проводом должен быть зазор 6 см, обеспечиваемый за счёт изолятора или специального кронштейна.

Фиксация провода кронштейном

ЛЭП и трубопроводы

Важно! Особое внимание требуется обращать расстояния между подземными частями электрических опор или их заземляющих элементов, до прокладываемых под землёй трубопроводов и кабелей.

Здесь минимальные дистанции должны быть такими:

  1. с водопроводом, паро- и газопроводом, канализацией – 1 м;
  2. с подземными электрическими и оптоволоконными кабелями в оплётке – 1 м;
  3. с кабелями в изолирующей трубе – 0,5 м;
  4. с водоразборными колонками, канализационными люками и пожарными гидрантами – 2 м.

Читайте также:

проход под землейпроход под землейПроводка кабеля под землёй

При надземной прокладке высоковольтных линий параллельно, провода электропередач должны располагаться выше проводов связи и иметь двойное крепление и фиксацию анкерными зажимами. Наоборот тоже может быть, но только в случае, когда провода ЛЭП имеют напряжение менее 1 кВ.

Из соображений безопасности соединение проводов ВЛ и ЛС не допускается — как и прохождение электрических линий по территориям образовательных учреждений, спортивных и игровых сооружений, детских лагерей.

Вернуться к оглавлению

Видео об охранной зоне линии электоропередач

Полевое руководство по линиям передачи

Электросеть — сложный зверь, независимо от того, где вы живете. Электростанции должны посылать энергию всем своим клиентам с постоянной частотой и напряжением (независимо от потребности в любой момент времени), а для этого им нужен широкий спектр оборудования. От трансформаторов и регуляторов напряжения до сетевых реакторов и конденсаторов, прерывателей и предохранителей, а также полупроводниковых и специализированных механических реле — в энергосистеме можно найти практически любую отрасль техники.Конечно, мы не должны упускать из виду самую очевидную часть сетки: провода, которые фактически образуют саму сетку.

Разница между линиями передачи и линиями распределения

Обычно сеть состоит из двух типов линий электропередач, которые можно разделить в зависимости от их функции. Одна группа состоит из более мелких линий с низким напряжением (в большинстве случаев до 30 кВ), которые обеспечивают электроэнергией дома и предприятия. Они известны как распределительные линии, и их можно закопать под землей в новых кварталах или натянуть на меньшие столбы высотой около 40 футов.Количество энергонесущих проводов на них — три или меньше (на цепь некоторые распределительные полюса несут более одной трехфазной цепи), и они, как правило, также содержат другое оборудование, такое как трансформаторы, предохранители, переключатели и т. Д. даже телефонные и кабельные линии.

Простой эскиз линии передачи с тремя фазами на цепь и одним заземляющим проводом наверху. Это иллюстрирует зону и оборудование, которые защищены от ударов молнии заземляющим проводом, который предназначен только для передачи энергии в случае неисправности, такой как удар молнии.

Другой стороной этого деления являются более крупные линии высокого напряжения, известные как линии передачи. Их легко отличить от распределительных по их большему размеру, но есть несколько других индикаторов, которые указывают на то, что вы смотрите на линию передачи, а не на линию распределения. Линии передачи всегда строятся с помощью наборов из трех проводов с дополнительным небольшим проводом или двумя наверху конструкции, чтобы служить в качестве молниезащиты. В то время как типичное бытовое обслуживание может включать только одну фазу, сама электрическая сеть представляет собой трехфазную систему, а линии передачи тщательно сбалансированы, так что по каждой из трех фаз течет равное количество тока.

Передающие конструкции также не имеют никакого оборудования, которое присоединяется к линиям электропередач. Линия распределения может иметь предохранители, трансформаторы, регуляторы напряжения, конденсаторы, устройства повторного включения или любое количество других устройств, подключенных к самим линиям электропередачи. Линии передачи почти никогда не будут иметь ничего, прикрепленного к самим проводам, хотя иногда к конструкциям прикрепляется несвязанное оборудование, например вышки сотовой связи.

Работа с невероятными уровнями напряжения

Повышающий трансформатор для генератора
[Источник изображения: Electrotechnik] Отчасти причина такой относительной простоты линий передачи заключается в том, что их единственное назначение — соединять электрические подстанции с другими подстанциями и обеспечивать транспортировку электроэнергии.Каждая обычная электростанция имеет как минимум одну подстанцию ​​со специализированными трансформаторами, называемыми повышающими генераторами (GSU). Оттуда мощность перетекает на другие подстанции, которые могут либо еще больше повысить напряжение для передачи на большие расстояния, либо понизить напряжение для распределения по домам и предприятиям. Однако на заводе электричество вырабатывается при низком напряжении (порядка 10 кВ) и передается через GSU для повышения напряжения. Для заданного количества энергии более высокое напряжение будет понижать ток, что снижает количество тока в проводах, уменьшает количество тепла, выделяемого проводами, и уменьшает количество резистивных потерь.

Здесь напряжения начинают немного выходить из-под контроля. Если вы заметили, до сих пор я называл 10 кВ «низким напряжением» и 30 кВ «более низким напряжением», каждый из которых недоступен для большинства инженеров или любителей безопасно обращаться. В любом другом мире это считалось бы чрезвычайно высоким напряжением. Однако для линий передачи, которые обрабатывают большую мощность, напряжения могут достигать 500 кВ и по-прежнему нести тысячи ампер тока. Это необходимо для передачи энергии от атомной электростанции мощностью 4 гигаватта, например, на десятки или сотни миль в населенный пункт.Однако, чтобы заставить всю эту мощность перемещаться, не вызывая серьезных проблем, требуется специальное оборудование.

Передаточные башни

Работая снизу вверх, первым элементом оборудования является мачта или мачта, к которым будут прикреплены цепи. Они могут быть от 50 до 100 футов в высоту и более (самый высокий в мире — более 1200 футов в Китае), и в результате этого увеличение высоты может стать дорогим в производстве. С точки зрения стоимости имеет смысл балансировать прочность конструкций с общим количеством самих конструкций.Такой экономичный подход, как правило, приводит к появлению опор, которые могут быть расположены на расстоянии одной восьмой мили или меньше друг от друга для цепей на нижнем конце шкалы напряжения, 60-200 кВ, и на четверть мили для цепей с более высоким напряжением, таких как линии 500 кВ. Поддержать четверть мили стальной проволоки тоже непросто, особенно если трасса делает поворот, пересекает горы или другие препятствия.

Чтобы получить необходимую прочность, некоторые линии электропередачи строятся на решетчатых башнях.Это, вероятно, наиболее часто используемая структура для прокладки линий электропередачи через ландшафт, поскольку их строительство относительно дешево, и их можно легко спроектировать для различной высоты и силы в зависимости от ситуации. Они также могут быть собраны на конечном месте, что позволяет легко доставить эти конструкции в труднодоступные места, такие как изолированные горные долины или малонаселенные пустыни. Однако есть и недостатки. Решетчатые башни не самая прочная из имеющихся конструкций в некоторых ситуациях, имеют большую площадь основания, которая обычно не может быть адаптирована для городских условий, а сталь может быть очень плохим выбором в некоторых ситуациях, особенно в прибрежных районах с соляными брызгами или болотистыми местами участки с повышенной влажностью.

Бетонная опора передачи

Для компенсации слабых мест решетчатых башен доступны другие конструкции. Когда прочность является приоритетом, популярным выбором являются опоры из бетона и предварительно напряженной стальной арматуры. Бетонные столбы обладают превосходными характеристиками в районах, подверженных ураганам (и удивительно изгибаются), занимают меньше места, чем решетчатые башни такой же высоты, и их легче установить. Обратной стороной является то, что они, как правило, дороже и должны быть построены с использованием специального оборудования, а затем доставлены на площадку целиком.Стальные опоры также могут изготавливаться с такими же эксплуатационными характеристиками, как у бетона, а некоторые даже изготовлены из специального сплава, называемого атмосферостойкой сталью (иногда называемой кортеновской сталью, торговое название), которая образует защитный слой ржавчины только на поверхности полюс, защищающий конструкционную сталь под ним. Еще одно преимущество стали состоит в том, что легче изготавливать конструкции с более чем одним полюсом (поддерживающие провода через какую-либо траверсу) для самых крупных линий электропередачи.

Изоляторы высокого напряжения

К самим опорам прикреплены провода, но для предотвращения массивных и немедленных повреждений провода должны быть прикреплены к опорам с помощью изолятора. Однако при таких напряжениях простой кусок стекла или пластика не сможет разрезать его, поскольку сам воздух станет ионизированным и образует путь к земле для прохождения электричества. Необходимы специальные изоляторы, которые могут выдержать огромное электрическое давление, оказываемое на них.До появления современной полимерной промышленности длинные цепочки стеклянных «колокольчиков» нанизывались вместе и прикреплялись к башне. Эти изоляторы были тяжелыми, дорогими, хрупкими и требовали времени для сборки в полевых условиях. Сейчас существуют более совершенные формы изоляторов, которые, как правило, представляют собой цельный кусок пластиково-каучукового полимера, достаточно прочные, чтобы выдерживать сами электрические силы, не говоря уже о чрезвычайном весе и напряжении линий электропередач, и достаточно длинных, чтобы предотвратить повреждение. воздух вокруг них от ионизации полного электрического пути к башне.Фактически, часто можно сделать относительно точную оценку напряжения в линии, исходя из длины изоляторов.

Очень прочные провода

Пример линии передачи ACSR (алюминиевый кабель, армированный сталью). Центральные пряди стальные, с алюминиевыми внешними прядями. Image by ClarkMills CC BY-SA 3.0

Как вы можете себе представить, логистика протяжки реальных проводов на сотни миль на пролетах длиной до четверти мили может оказаться немного интересной.

Предел прочности на разрыв большинства хороших и / или экономичных проводников обычно не подходит для этой задачи, поэтому были найдены некоторые интересные решения, позволяющие снизить затраты и резистивные потери без растягивания проводов до их предела разрыва.У стали нет проблем с удовлетворением этих требований, но по сравнению с другими металлами, такими как алюминий или медь, сталь не очень эффективный проводник. Чтобы получить больше от проводов, некоторые из них сделаны с многожильным стальным сердечником, который затем обернут внешними слоями алюминия для улучшения его проводящей способности. Интересной особенностью переменного тока является то, что ток имеет тенденцию проходить по внешней поверхности проводника, а не равномерно по всей проволоке, а это означает, что проволока из смешанных металлов может получить всю прочность стали с почти всей проводимостью твердый алюминий.

Конечно, разные линии передачи будут иметь разную толщину в зависимости от силы тока, протекающего по линиям. Одним из основных факторов, учитываемых при проектировании этих линий, является то, насколько они будут «провисать» под большой нагрузкой, поскольку чем больше ток они несут, тем больше они будут нагреваться и расширяться, и тем ближе провод будет подходить к земле. В некоторых ситуациях из-за перегрузки линий электропередачи они настолько сильно прогибались от жары, что они могли повредить деревья или другие предметы на полосе отвода электропередач и вызвать массовые отключения электроэнергии.

Типичная линия передачи с жгутом проводов, по три провода на фазу. Фото: Kreuzschnabel / Wikimedia Commons, лицензия: Cc-by-sa-3.0

Более толстые провода меньше нагреваются при заданном значении тока, увеличивая пропускную способность цепи. Одним из решений увеличения эффективной толщины проводника является «связка» нескольких проводников на расстоянии нескольких дюймов друг от друга, что позволяет увеличить ток при меньших затратах, чем проводник, размер которого просто вдвое больше.

Более нестандартные способы передачи электроэнергии

Есть несколько заметных исключений из общего обзора линий передачи, представленного здесь. Во-первых, не все ЛЭП крепятся к опорам или опорам. Некоторые из них закопаны под землей, хотя стоимость специализированных изолированных проводов на несколько порядков дороже, чем надземное строительство, и поэтому их устанавливают только в местах с экстремальными потребностями, например, в городских районах, под реками или каналами или в любом месте, где это непомерно дорого. строить конструкции.Из-за проблем с поведением переменного тока также почти невозможно построить линию длиной более 40 миль, что приводит к большему количеству конструктивных ограничений для этих типов цепей.

Пересечение двух цепей HVDC в Северной Дакоте. Изображение Wtshymanski CC BY-SA 3.0

Вторая неисправность линий электропередачи — это высоковольтные цепи постоянного тока (HVDC). Из-за высокой стоимости преобразования переменного тока в постоянный и обратно эти линии строятся только тогда, когда требуется подача электроэнергии на большие расстояния.Линии постоянного тока бывают не наборами из трех проводов, а наборами из двух. Они также невосприимчивы к потерям при зарядке, которые поражают линии электропередачи переменного тока, что позволяет также строить подземные цепи на большие расстояния.

Препятствия на пути к совершенствованию современного искусства

Заглядывая в будущее, трудно сказать, насколько более современной может стать электросеть, поскольку основные принципы очень просты: три фазы на цепь и структуры, достаточно большие, чтобы не допустить их провисания во что-то, что может вызвать неисправность.Об интеллектуальной сети много говорят, но решение большинства проблем с энергосистемой часто заключается в простом строительстве большего количества цепей по мере роста спроса на электроэнергию. Это сложная проблема, с которой нужно справиться, особенно с возрастом самой электросети, и в какой-то момент это просто превращается в числовую игру о том, сколько ватт можно переместить с места на место.

.

гальванизированных опор

башни линии передачи электроэнергии стальные

Качественные оцинкованные стальные опоры для линий электропередачи

Стальные опоры для линий электропередачи

Описание продукта

Качественные оцинкованные стальные опоры для линий электропередач

ОБЩЕЕ ИСПОЛЬЗОВАНИЕ
Прямые встраиваемые опоры минимизируют требования к площадке
, снижая арендные ставки и затраты на приобретение
. Они разработаны для быстрой установки,
удовлетворяют требованиям сегодняшней динамической коммуникационной среды
.Независимо от того, поддерживаете ли вы
широкополосную связь, PCS, систему безопасности или другие легкие системы
, конические стальные опоры ROHN
предлагают исключительно дизайн.
ХАРАКТЕРИСТИКИ стальных опор линий электропередач
• Полностью горячее цинкование после изготовления
• Быстрая и простая установка
• Разработана для приложений со строгими требованиями к дефектам

• Внутренняя прокладка линий передачи
• Каждая опора поставляется со следующими :
• Сборочные чертежи и стандартные детали фундамента
• (4) порта 5 «x 7» с (2) крышками портов
• (3) подъемные выступы на каждой стороне стыков
• (3) зажимы для крепления заземления
• (1 ) Вентилируемая крышка
• (1) Опорная плита, приваренная к днищу
• Опорные кронштейны для безопасного подъема для стальных опор линий электропередачи
• (1) Предупреждающий знак
• (1) Бирка для идентификации опоры
• Крепежные зажимы для дополнительного оборудования ступенчатые болты
• Доступны дополнительные элементы, которые можно заказать
отдельно.См. Аксессуары на стр. 225.
• Доступны индивидуальные конструкции для любой высоты или применения
.

Высота

От 9 до 100 метров

Костюм для

Передача и распределение электроэнергии

Форма

47 Многоугольная или коническая

Материал

Обычно Q345B / A572, минимальный предел текучести ≥ 345 Н / мм²

Q235B / A36, минимальный предел текучести ≥ 235 Н / мм²

А также горячекатаный рулон из ASTM A572 GR65, GR50 , SS400

Мощность

от 10 кВ до 220 кВ

Допуск размера

По требованию клиента.

Обработка поверхности

Горячее цинкование В соответствии с ASTM A 123 или любым другим стандартом, требуемым клиентом.

Соединение полюсов

Скользящее соединение, фланцевое соединение

Стандарт

ISO 9001: 2008

Длина участка на метр

В пределах 14 после формовки

Стандарт сварки

AWS (Американское сварочное общество) D 1.1

Толщина

от 1 мм до 36 мм

Производственный процесс

Испытание сырья → Резка → гибка → Сварка (продольная) → Проверка размеров → Приварка фланца → Сверление отверстий → сборка образца → чистая поверхность → Гальванизация или порошковое покрытие, покраска → Повторная калибровка → Пакеты

Пакеты

Упаковка пластиковой бумагой или по желанию клиента.

Название продукта ЛЭП стальные опоры опор
Длина секции В пределах 14 м после формовки без скользящего соединения
Минимальный предел прочности при растяжении 490 МПа
Макс. Предел прочности при растяжении 620 МПа

Информация о компании

Информация о компании

для стальных опор линий электропередач

Yixing Futao Metal Structural Unit Co.Ltd расположена по адресу Nanxin East Road, город Хэцяо, город Исин, ​​провинция Цзянсу, № 8. Оборудованный серией конвейерных систем с числовым программным управлением для выравнивания, резки, складывания и автосварки, мы можем производить высокие и средние мачтовые осветительные приборы, дорожное освещение. столбы электропередач, смотровые фонари, фонари для внутреннего двора, фонари для газонов, столбы светофоров, столбы для мониторов, столбы для микроволновой связи и т. д. Кроме того, наш производственный процесс сертифицирован по стандарту ISO9001. длина 13.000мм и толщиной 2-20мм.

Наш веб-сайт: http://www.chinasteelpole.com/ http://www.fu-tao.com/

Стальные опоры для линий электропередачи

Trade Assruance:

Trade Assruance : наш предел торговой гарантии: 532000 долларов США

для качественных оцинкованных стальных опор линий электропередачи

Производственный процесс

Производственный процесс: для качественных оцинкованных стальных опор линий электропередачи
Проверка нового материала → Резка → Формовка или гибка → Сварка (продольная) → Проверка размеров

→ Приварка фланца → Сверление отверстий → Калибровка → Удаление заусенцев → Гальванизация или порошковое покрытие, окраска
→ Повторная калибровка → Резьба → Пакеты

История транзакций

История транзакций для качественной оцинкованной передачи электроэнергии стальные опоры башни ионной линии
e
Ниже представлена ​​информация о наших транзакциях, проведенных через Alibaba.com. Если вам требуются дополнительные сведения о данных транзакции, свяжитесь с нами напрямую.

Наши услуги

Наши услуги

для качественных оцинкованных стальных опор для линий электропередач

1. Ответьте на ваш запрос в течение 24 рабочих часов.

2. Опытные сотрудники ответят на все ваши вопросы, свободно владея английским языком.

3. Возможен индивидуальный дизайн. UEM и UBM приветствуются.

4. Эксклюзивное и уникальное решение может быть предоставлено нашим клиентам нашими хорошо обученными и профессиональными инженерами и персоналом.

5. Дистрибьютору предоставляются специальные скидки и защита продаж.

6. Профессиональный завод: Мы производитель, специализирующийся на производстве всех видов стальных опор более 20 лет,

конкурентоспособных с хорошим количеством.

Сертификаты

Сертификаты на качественные оцинкованные стальные опоры для линий электропередачи

У нас есть сертификаты SGS и ISO9001.

FAQ

FAQ для качественных оцинкованных стальных опор линий электропередач

1.Срок действия: FOB, CFR или CIF.

Цена включает полюсный вал, опорную плиту, траверсу и якорную часть. Морской порт отгрузки: Шанхайский морской порт.

Для цен на условиях FOB, CFR или CIF укажите, какая именно модель вам нужна, затем сообщите нам количество вашего заказа, чтобы мы могли рассчитать местные транспортные расходы и морские перевозки.

2. MOQ: 1 комплект для индивидуального заказа

3. Оплата: Обычно 30% T / T в качестве депозита, баланс T / T или L / C в виде перед отгрузкой.Другой способ оплаты

возможен по договоренности.

4. Срок поставки:

товар может быть готов к отгрузке в течение 10 рабочих дней после получения депозита.

5 Гарантия: 30 лет

6. Обработка поверхности: горячее цинкование

.Трансмиссия

| Башни | Hydro-Qubec

Трансмиссия | Башни | Hydro-Qubec

Трансмиссия

Выдающиеся башни

Самая высокая башня: 175 м

Самая высокая башня — та, что пересекает Сен-Лоран, недалеко от электростанции Трейси. Он не уступает олимпийскому стадиону в Монрале.

Самая тяжелая башня:

640 метрических тонн

Самый длинный пролет:

2,026 м

Передающие опоры поддерживают высоковольтные проводники воздушных линий электропередачи, от распределительного устройства подстанции до подстанций-источников и спутниковых подстанций, расположенных вблизи населенных пунктов.

Их форма, высота и прочность (механическая прочность) зависят от нагрузок, которым они подвергаются.Сами по себе башни не передают электричество, если молния не ударяет по заземляющему проводу, протянутому вдоль вершины конструкции. Этот кабель предназначен для защиты проводников, позволяя разрядам молнии достигать земли через опору.

Типы башен

Башня с поясом
Это наиболее распространенный тип опоры передачи. Применяется для напряжений от 110 до 735 кВ. Поскольку эти башни легко собираются, они подходят для линий электропередач, пересекающих очень неровную местность.

Двухцепная опора
Эта малогабаритная опора используется для напряжений от 110 до 315 кВ. Его высота колеблется от 25 до 60 метров.

Компоненты башни

Башня Guyed-V
Эта башня предназначена для напряжений от 230 до 735 кВ.Он используется в основном для линий электропередачи, отходящих от гидроэлектростанций Ла Гранд и Маник-Аутард. Башня с V-образной оттяжкой экономичнее двухконтурной и перетяжной.

Стальная опора из тублара
Обладая обтекаемой эстетической формой, эта конструкция менее массивна, чем другие башни, что позволяет легко вписаться в окружающую среду. По этой причине его все чаще используют в городских центрах.

Башня с поперечно-тросовой подвеской на оттяжках
Эта башня проста в сборке благодаря простой конструкции.Он используется на некоторых участках линий электропередачи, выходящих из комплекса Ла-Гранд, и поддерживает проводы 735 кВ. Для этого типа конструкции требуется меньше гальванизированной стали, чем для башни с V-образной оттяжкой, что делает ее легче и дешевле.

Переходы
Самые известные башни Hydro-Qubec используются, когда воздушные линии электропередач должны пересекать большие водоемы, такие как Ривир Сагеней или Сент-Лоуренс возле Ле д’Орлан и Кариньян.

Однако есть другой способ добраться до противоположного берега: под рекой.По сути, Hydro-Qubec управляет довольно уникальной подводной ЛЭП, предназначенной для этой цели. В 1990 году компания построила первый в мире подводный переход через реку для линии постоянного тока напряжением 450 000 вольт. Туннель уходит с северного берега около Грондинеса и выходит на южный берег рядом с подстанцией Лотбинир.

© Hydro-Québec, 1996-2020. Все права защищены.

.

башня передачи энергии связи столбов козла 138кв стальная для линии электропередачи

Условия торговли: 1. Оплата: (1) Телеграфный перевод (30% предоплата, остаток до отгрузки)

(2) Телеграфный перевод (предоплата 30%, остаток против копии документов)

(3) Аккредитив: в предъявлении

2.Время выполнения: 2 недели после подтвержденного заказа

3. Способ доставки: морем

Наша служба:

1. Ответьте на ваш запрос в течение 24 рабочих часов.

2. Опытные сотрудники ответят на все ваши вопросы, свободно владея английским языком.

3. Возможен индивидуальный дизайн. UEM и UBM приветствуются.

4. Эксклюзивное и уникальное решение может быть предоставлено нашим клиентам нашими хорошо обученными и профессиональными инженерами и персоналом.

5. Дистрибьютору предоставляются специальные скидки и защита продаж.

6. Профессиональная фабрика: Мы производитель, специализирующийся на производстве всех видов стальных опор более 20 лет, конкурентоспособный с хорошим количеством.

7 Образец: Мы можем отправить образец для тестирования в течение одной недели, если количество заказа достаточно велико. Но стоимость доставки обычно оплачивается вашей стороной, расходы будут восстановлены, когда у нас будет официальный заказ.

8. Как честный продавец, мы всегда используем высококачественное сырье, современное оборудование и квалифицированных специалистов, чтобы гарантировать высокое качество и стабильность наших продуктов. Добро пожаловать, чтобы связаться с нами или посетить нашу компанию

Наши стальные опоры, стальные опоры, стальные опоры электропередач, стальные опоры электропередач, опоры электропередач, опоры электропитания, опоры электропередач, опоры для распределительного оборудования, стальные опоры для передачи и распределения электроэнергии, стальные опоры, оцинкованные горячим способом, опоры для ламп, дорожные столбы, опоры уличного освещения, столбы уличных фонарей, стальные столбы уличных фонарей на солнечных батареях, столбы фонарей с высокими мачтами, столбы дорожных фонарей, стальные столбы уличных фонарей, горячеоцинкованное стальное освещение, наружное освещение, наружные фонари, столбы уличного освещения стальные столбы, уличные столбы, детали ламп, осветительные приборы, осветительные столбы, осветительное оборудование, осветительное украшение, осветительные приборы, корпус уличного освещения, стальные опоры и башни для высоких мачт, электрические столбы, круглые и квадратные стальные опоры для уличного освещения с двойным или одинарным плечом.Столбы из нержавеющей стали, флагштоки из нержавеющей стали, алюминиевые столбы для уличных фонарей, стальные столбы для светофоров, столбы телекоммуникационных вышек, опорная плита, несущая пластина, опорные фланцы, изготавливаются из горячекатаной стальной катушки, процесс резки пластины, гибки, формовки , автоматическая сварка, просверливание отверстий, проверка качества перед оцинковкой, горячее цинкование или порошковое покрытие, окончательная проверка качества по желанию клиента.

История транзакций

Ниже представлена ​​информация о наших транзакциях, проводимых через Alibaba.com. Если вам требуются дополнительные сведения о данных транзакции, свяжитесь с нами напрямую.

.

Отправить ответ

avatar
  Подписаться
Уведомление о
