Перемычки железобетонные для проемов по ГОСТ
УСЛОВНОЕ ОБОЗНАЧЕНИЕ:
1ПБ 10-1п
1 — сечение перемычки
ПБ — перемычка брусковая
10 — длина
1 — расчетная нагрузка с учетом собственного веса 1 кгс/см;
п — наличие строповочных петель.
2ПП 14-4
2 — сечение перемычки
ПП — перемычка плитная
14 — длина
4 — расчетная нагрузка с учетом собственного веса 4 кгс/см;
п — наличие строповочных петель.
НОРМАТИВНАЯ ДОКУМЕНТАЦИЯ
Серия 1.038.1-1 выпуск 4
Серия 1.038.1-1 выпуск 5
Область применения:
Перемычки бетонные — оконные и дверные
Железобетонные перемычки наиболее часто используются при перекрытии проемов в дверях и окнах. Впрочем, такие перемычки достаточно универсальны и могут использоваться и в других случаях, когда возникает необходимость дополнительного усиления конструкции стены.
Для производства перемычек из железобетона, с учетом той нагрузки, под которую они проектируются, используется только бетон тяжелых марок, предварительно напряженный, и надежная, крепкая арматура. Ведь перемычки будут принимать часть нагрузки несущих стен и конструкций на себя.
Различают несколько типов железобетонных перемычек. Фасадные перемычки используются в стенах, выходящих на фасад здания. Такие перемычки предназначены для перекрытия проемов с четвертями. Брусковые железобетонные перемычки в ширину не превышают 250 миллиметров. Перемычки балочные создаются с четвертью, которая служит для примыкания и опирания плит перекрытий. Все эти железобетонные перемычки отличаются конструктивными особенностями и условиями применения. По форме перемычки бывают плоские и брусковые. Подробнее о типах перемычек вы можете узнать из общения непосредственно с нашими специалистами.
Компания ART ЖБИ производит весь ассортимент железобетонных перемычек, предусмотренный ГОСТом. Мы следим за качеством производства на каждом его этапе и можем гарантировать, что наши перемычки прослужат долго и способны вынести проектную нагрузку в полном объеме. Это доказывает и наличие десятков проектов, в которых используются наши железобетонные перемычки. Купить перемычки в Туле можно непосредственно у нас на складе. Также мы можем изготовить железобетонные перемычки под заказ в любом количестве.
Приобрести ЖБ перемычки в Ростове по выгодной цене
Сортировка
По умолчаниюНазвание (А — Я)Название (Я — А)Цена (низкая > высокая)Цена (высокая > низкая)
На странице
122436
Немаловажная деталь в строительстве дома – жб перемычки
Жб перемычки обязательно используют при строительстве коттеджей и частных домов. Это важный элемент несущих стен, а любой конструктивный элемент в строительстве должен быть прочным и хорошо выдерживать разные виды нагрузок: сопротивляться растяжению, сжатию, изгибу, коррозии, тепловым перепадам температуры. Широко используемый в современном строительстве материал железобетон обладает преимуществами за счет двух его составных частей:
- железа, сопротивляющегося растяжению;
- бетона, который практически не сжимаем.
В наш язык даже вошло слово «железобетонно», что означает очень прочно и надежно.
Перемычки железобетонные дверные – это защита не только дверей, но и всего дома
Прочность всего здания зависит от многих факторов, в том числе от того, насколько надежно укреплены проемы дверей и оконный проем. Двери и окна – это одни из самых слабых элементов в конструкции любого здания. Они нуждаются в дополнительной поддержке в виде прочных брусков, которые примут на себя нагрузку перекрытий, расположенных выше, и однородно ее перераспределят, чтобы гарантировать безопасность дома в целом.
Перемычки железобетонные для дверных проемов, цена которых в Ростове-на-Дону вполне приемлема, обеспечат долгую жизнь всему зданию из кирпича или газобетонных блоков. При их производстве обязательно применяется высококачественный бетон и армированный сварной каркас. Эти изделия являются экологически чистыми, негорючими и морозостойкими, а значит, их использование совершенно безопасно.
Как маркируются перемычки оконные железобетонные?
На торце или верхней части перемычек указана их маркировка. Это условное обозначение в виде цифр, указывающих тип перемычки.
Первая из цифр определяет поперечное сечение. Для укрепления толстых стен и несущих перекрытий используют большие номера сечений. ПБ – означает перемычка брусковая, они наиболее востребованы на сегодняшний день. Следующие две цифры указывают длину в дециметрах, округленную до целого значения. Например, если длина перемычки 2070 мм, то есть 20,7 дм, то в маркировке будет указано значение 21, что означает 21 дм.
Чтобы перемычки железобетонные было удобно монтировать, а также для удобной погрузки и выгрузки, они снабжены специальными подъемными петлями. Дополнительная характеристика в маркировке – это наличие подъемных петель, которое обозначается буквой П.
Где купить жб перемычки?
В нашем интернет-магазине вы можете, не выходя из дома, приобрести любые материалы для строительства и ремонта, например, перемычки оконные железобетонные. Цена и параметры изделий указаны на сайте.
Выбрав товар, подходящий для проекта вашего дома, вы можете позвонить по телефонам, указанным на нашем сайте, для консультации со специалистами. Они ответят на любые вопросы и помогут оформить продажу в Ростове-на-Дону и Ростовской области.
Перемычки железобетонные, цена в Краснодаре
Бетонные перемычки
Материалы, используемые в работе, напрямую влияют на долговечность и технические характеристики любого объекта. Поэтому при постройке нового помещения, а также в ходе ремонта необходимо выбирать только качественные материалы. Это позволит продлить срок службы здания и повысить прочность сооружения.
Бетонные перемычки – это изделия, которые пользуются широким спросом в строительной отрасли. Они служат для укрепления конструкции объекта, а также являются важным звеном в соединении архитектурных элементов. Среди преимуществ такого изделия специалисты выделяют высокий уровень прочности, длительный срок эксплуатации, а также большой выбор моделей. Несомненным преимуществом бетонных перемычек является их способность выдерживать серьезные нагрузки. С помощью инновационных методов производства и современных технологий специалистам удается создать конкурентоспособный итоговый продукт.
Именно поэтому важно, чтобы бетонная смесь – основа будущего продукта – была залита в спецрезервуары со стальной арматурой. Металлические компоненты, сваренные заранее в каркас, выполняют ключевую функцию, т.к они принимают на себя максимальное растяжение и изгиб. Арматура стягивает и делает более плотным бетон, на который воздействует мощная сила сжатия. Сочетание данных материалов дает возможность добиться эффективного результата, т.к такая технология производства усиливает характеристики двух составляющих, устраняя все недостатки.
Преимущества бетонных перемычек
Важным преимуществом железобетонных перемычек является малый вес и оптимальные габариты. С учетом данного факта материал используется в строительных работах без спецтехники или особых инструментов. Такая конструкция может обладать и другими, более крупными габаритами, однако это будет зависеть от специфики строящегося здания, а также от необходимых функций. Данная продукция востребована благодаря отличной совместимости с кирпичными, бетонными или пенобетонными постройками.
В связи с особенностями состава кирпичная кладка нуждается в прочной опоре во всех рядах. Т.к объекты, возведенные из этого материала, пользуются широким спросом, то железобетонные изделия открывают новые горизонты в строительной сфере. Учитывая расположение дверных, оконных и остальных проемов, следует использовать конструкции, позволяющие продолжать кладку. Благодаря особой плотности материала, жб перемычки справляются с серьезными нагрузками и являются прочной опорой, которая вместе с другими строительными конструкциями, позволяет увеличить срок службы строения.
Как правильно выбрать перемычку?
При выборе необходимой модели следует учитывать индивидуальные характеристики здания, а также особенности архитектуры объекта. Компания «Мастер-Монолит» готова предложить вам универсальные бетонные перемычки, а также изделия по индивидуальным размерам заказчика. Однако в этом случае вам требуется предоставить нам точные замеры проемов, а также учитывать будущий дизайн помещения, если это касается задаваемых объемов опоры. При этом свойства несущей способности перемычек останутся на высоком уровне.
Для наших заказчиков в Краснодаре доступен такой вид перемычек, как брусковой. Отличаясь разными функциональными особенностями, данные изделия имеют разные габариты. Поэтому рекомендуем уточнять наличие интересующих изделий в каталоге или у наших специалистов. Чтобы разбираться в маркировке и верно выбрать модель, следует знать, что первая цифра обозначает поперечное сечение, тип и длину перемычки. Данная информация разделена дефисом от показателя максимально допустимой нагрузки на объект. При наличии монтажных петель может дополнительно отображаться информация о данных изделиях, а также о любых выпусках арматуры. Следует учитывать формулу расчета давления для максимально эффективной работы изделия. В данном случае берутся в расчет показатели собственной массы перемычки, а также вес перекрытий и кирпичной кладки.
Продукция, предлагаемая компанией «Мастер-Монолит» отличается высоким качеством, о чем свидетельствуют соответствующие сертификаты. Собственное производство позволяет нам удерживать цены на стабильно низком уровне и реализовывать изделия высокого класса.
Железобетонные перемычки: виды, размеры и цены
Строительство каменных, кирпичных и панельных домов невозможно без использования ЖБИ опор: вытянутые армированные перемычки устанавливаются под оконными и дверными проемами, плитами перекрытий и выступами фасадов с целью восприятия и перераспределения верхних нагрузок. Изготавливать их непосредственно на стройплощадке нецелесообразно: цена на эту продукцию считается доступной, показатели качества у заводских изделий выше в разы и их доставка занимает минимум времени.
Оглавление:
- Разновидности
- Технические параметры
- Как расшифровать маркировку?
- Стоимость
Виды и классификация
Технические условия регламентированы ГОСТ 948, определяющего их как балки, перекрывающие оконные или дверные проемы в вертикальных стенах и предназначенные для восприятия веса расположенной выше конструкции. В зависимости от исполнения, размеров и функционального назначения они условно разделяются на 4 группы с маркировками ПБ (брусковые), ПП (плитные), ПГ (балочные) и ПФ (фасадные). Форма сечения и схема расположения армирующих прутьев у каждого типа своя, но требования к бетону и напряжению усиливающих элементов строго регламентированы.
Брусковые предназначены для обустройства проемов в домах из кирпича и искусственного камня, при стандартной длине от 1030 до 5950 мм их ширина не превышает 250. Изготавливаются исключительно из тяжелых марок бетона и рассчитаны на восприятие основной нагрузки верхней кладки стен, опирание на них перекрытий допустимо только при превышении их несущих способностей более 800 кгс/м. Длина подбирается исходя из 400 мм запаса как минимум, при соблюдении всех правил они обеспечивают хорошую надежность и долговечность здания.
Плитные железобетонные перемычки задействуются для обустройства оконных и дверных проемов даже в условиях установки в сейсмически опасных зонах или эксплуатации при воздействии агрессивных сред. При утвержденной ГОСТ 948 длине в пределах 1160-2980 мм и высоте от 65 до 220 мм их ширина превышает 250 мм (стандартные значения – 380 и 510), что ускоряет сроки проведения работ и делает поддержку более надежной. Основным отличием от ПБ является использование предварительно напряженной стальной арматуры, требования к бетону неизменные – для заливки ПП замешиваются исключительно тяжелые марки.
Балочные ЖБИ опоры имеют Г-образное сечение и применяются при необходимости одновременного формирования проема и примыкания плиты. Характеризуются высокой устойчивостью к механическим нагрузкам, влажности и воздействию агрессивных сред и имеют несущую способность от 800 до 7400 кгс/м. Данная группа включает перекрытия с длиной от 1550 до 5960 мм, шириной в 250, 380 и 510, высотой от 290 до 585 и размером выступа четверти от 70 до 435. По аналогии с предыдущими их установка не представляет проблем благодаря наличию строповочных отверстий и петель из проволоки или арматуры.
Изделия с маркировкой ПФ используется в виде перемычек для перекрытия проемов с четвертью, они выходят напрямую на фасадную сторону зданий над окнами и дверьми и подвергаются значительным внешним влияниям. Для их изготовления требуется высокоплотный бетон повышенного качества и напрягаемая горячекатаная арматура, устанавливаемая как в продольных, так и поперечных рядах. Эта разновидность выдерживает вес не только кирпича, но и тяжелых плит или блоков из искусственного камня, но из-за высокой цены ее применение должно быть оправданным.
Характеристики ЖБИ опор
Вне зависимости от типа они ценятся за хорошую жесткость, прочность, устойчивость к возникновению трещин, коррозийным процессам и воздействию агрессивных сред. Это обеспечивается высоким классом бетона: от В15 и выше с плотностью не ниже 2200 кг/м3 и до 2500 включительно. К основным учитываемым рабочим параметрам относят:
- Форму сечения и габариты. Отклонения от заявленных линейных размеров у перемычек для оконных и дверных проемов не превышают ±10 мм по длине, ±5 по ширине, прямолинейность профиля поддерживается с точностью до 3-4 мм.
- Марку по морозостойкости, варьирующуюся в пределах 35-200 циклов. Чем выше будет этот показатель у контактирующих с внешней средой ЖБИ, тем лучше. Для внутренней эксплуатации можно приобрести более дешевые виды.
- Расчетную нагрузку, соответствующую несущим способностям изделий. Она зависит прежде всего от схемы расположения и качества арматуры, железобетонные перемычки разных размеров могут выдерживать одинаковый вес, и наоборот. Максимальные несущие способности (7300 и 7400 кгс/м) имеют плитные и фасадные.
- Наличие или отсутствие закладных петель. Этот показатель учитывается при выборе способа монтажа наряду с весом.
Одной из самых востребованных в частном строительстве разновидностей является балка брускового типа 2ПБ, имеющая относительно небольшие габариты (1030-2980 мм по длине и сечение 120×140) и несущие способности в пределах 200-400 кгс/м. При весе, не превышающим 120 кг, она без проблем устанавливается в качестве железобетонной оконной перемычки или над дверными проходами вне зависимости от функций и назначения стены.
Расшифровка маркировки
Классификация стандартная, соответствующее обозначение обязательно указывается производителем. Условно все приведенные буквы и цифры объединятся в 3 группы, разделенных дефисами. Первая, начинающаяся с арабской цифры, определяет порядковый номер и поперечное сечение (П или Г-образное), после чего следует обозначение типового исполнения и линейной длины, округленной до целой в дециметрах.
Вторая группа указывается в виде числа, соответствующего несущим способностям, впоследствии именно эту характеристику сравнивают с проектной. У предварительно напряженных железобетонных перемычек в ней может указываться класс и марка арматуры.
Третья группа иногда опускается, она содержит информацию о наличии или отсутствии упрощающих монтаж петель (буквы «п» или «а» в маркировке) и дополнительные данные. В частности, встречающаяся прописная буква «С» означает допуск эксплуатации в зонах с сейсмичностью от 7 и выше, «П» или «О» – особую плотность бетона. Некоторые компании для удобства транспортировки и установки выпускают ЖБИ со строповочными отверстиями, но они встречаются реже.
Маркировку и знаки в обязательном порядке наносят на торцевую или верхнюю сторону брусков. У вариантов со строповочными отверстиями там же отмечается надпись: «верх изделия». Какие-либо сокращения или пропуски допускаются только по согласованию с заказчиком, это же относится к необходимости выпуска перемычек с нестандартными размерами. Указанные изготовителем величины дублируются в паспорте продукции наряду с информацией о морозостойкости и классе бетона.
Перечисленные разновидности предназначены прежде всего для заложения в жилых домах из кирпича или бетона, альтернативным способом является их использование в качестве опор при возведении ограждений, беседок и площадок. В зданиях из газобетона и аналогичных пористых блоков отдается предпочтение более легким видам со сходными показателями теплопроводности. На производственных объектах их расчетной нагрузки и габаритов бывает недостаточно, в этом случае их заменяют более массивными и крупными прогонами.
Стоимость
Цены на перемычки зависят от качества бетона и арматуры, габаритов и веса, выбранной технологии изготовления и рыночного предложения. Ввиду востребованности эту продукцию предлагают купить практически все заводы-изготовители ЖБИ.
Маркировка | Размеры, мм | Вес, т | Цена, рубли |
1ПБ 10-1 п | 1030×120×65 | 0,02 | 155 |
2ПБ 10-1п | 1030×120×140 | 0,043 | 270 |
2ПБ 26-4 п | 2590×120×140 | 0,109 | 615 |
3ПБ 34-4 п | 3370×120×220 | 0,222 | 1100 |
5ПБ 34-20 п | 3370×250×220 | 0,463 | 2670 |
8ПБ 17-2-п | 1680×120×90 | 0,018 | 245 |
9ПБ 27-8-п | 2720×120×190 | 0,062 | 1080 |
1ПП-12-3 | 1160×380×140 | 0. 072 | 610 |
2ПП-18-5 | 1810×380×140 | 0,241 | 1620 |
3ПП-21-71 | 2070×380×220 | 0,433 | 4040 |
1ПГ 44-8 | 4410×250×290 | 0,441 | 4480 |
2ПГ 44-31 | 4410×250×440 | 0,871 | 8160 |
3ПГ 60-73 | 5950×380×585 | 2,475 | 22500 |
4ПГ 30-40 | 2980×380×290 | 0,738 | 7440 |
5ПГ 35-37 | 3500×380×290 | 0,85 | 6640 |
Фасадные перемычки менее востребованы в строительстве, эти железобетонные изделия изготавливаются под заказ и поставляются по договорной цене. Указанные в прайсах производителей расценки не учитывают затраты на транспортировку и актуальны при условии самовывоза. Услуги по доставке и разгрузке ЖБИ как правило оплачиваются отдельно. Визуальный осмотр и проверка рабочих характеристик перемычек и их соответствия требования ГОСТ обязательны, косвенным признаком качества продукции является вес в пределах нормативного.
Все о железобетонных перемычках
- Главная
- Все о железобетонных перемычках
»
Железобетонные перемычки — одно из основных изделий любого железобетонного завода. Эти изделия используются в конструкциях оконных и дверных проемов, арок, а также для формирования фасада при определенных типах кладки.
Важна роль перемычек при строительстве различных зданий, поэтому застройщики чаще всего предпочитают закупать эти изделия непосредственно у производителей, что гарантирует высокое качество перемычек. Заводы работают в соответствии с ГОСТами, а также реализуют продукцию по доступным ценам, что делает сотрудничество с ними максимально выгодным. Иногда допускается изготовление перемычек на самом объекте — в нестандартных случаях.
Классификация и виды
Государственный стандарт, регламентирующий производство данной продукции, существует с 1984 года. Изначально он был создан для создания перемычек под кирпичные здания, однако, допускается использование этих перемычек в зданиях из других материалов.
- Перемычки ПБ — это бруски, шириной до 250мм. Стандартная ширина зависит от марки и варьируется от 1030 до 5960мм. Существует некоторое количество вариаций длин этих перемычек, а также можно подобрать армированное изделие или с подходящим весом.
- Плитные перемычки (ПП) состоят из нескольких брусков и формируют цельный блок железобетонных изделий. Характеризуются шириной более 250мм.
- ПГ — железобетонные перемычки балочного типа, Г-образные. Отличаются наличием специальной выемки, обеспечивающей надежное соединение перекрытий.
- Перемычки фасадные (ПФ) необходимы для перекрытия проемов. Используются на фасаде зданий.
Маркировка
Все заводские изделия из железобетона должны соответствовать требованиям и классификации государственного стандарта. Маркировка на ЖБ-перемычки наносится производителем в соответствии с размерами изделия и другими техническими характеристиками. Маркировка позволяет расшифровать тип изделия.
- Первая группа знаков в маркировке содержит сведения о параметрах сечения, классификации перемычки и ее длине.
- Вторая часть маркировки информирует о допустимой нагрузке на данное изделие и классе используемой арматуры.
- Третья часть маркировочной записи содержит дополнительные сведения: монтажные петли, анкерные выпуски, допустимость монтажа в условиях специальной эксплуатации, эксплуатация в сейсмический районах или агрессивных средах и пр.
Стоит помнить, что все размеры железобетонных перегородок соответствуют стандарту и изготавливаются из марочного бетона М250 и выше. При необходимости можно найти производителя, который изготавливает не только стандартные перекрытия. В любом случае изделие будет соответствовать необходимым стандартам.
Нагрузочные расчеты
Основной функцией перемычек является перекрытие проемов между этажами и регламентное стыкование плит, поэтому перемычки из железобетона должны выдерживать определенные нагрузки. Принято выделять следующие нагрузочные типы перекрытий:
- усиленная несущая перемычка выдерживает нагрузку 3,4-3,7 т/м;
- ненесущие перемычки должны выдерживать нагрузку стеновой кладки, расположенной над проемом;
- тонкие перемычки являются несущими, выдерживают нагрузку межкомнатных дверных проемов и характеризуются толщиной 120мм;
- прогонные перемычки отличаются несущей функцией и большой длинной;
- ригельные перемычки имеют значительный вес и специальные выемки, которые позволяют реализовывать упор конструкций.
Типы перемычек рассчитываются на этапе проектирования с учетом необходимой нагрузки. В малоэтажных зданиях чаще всего используют первые три типа железобетонных перемычек.
Обращаем внимание, что возведение бани, сарая или гаража позволяет выполнить все необходимые нагрузочные расчеты своими силами. Конструкция таких построек позволяет использовать изделия 2ПБ, то есть длинные палки. Основные технические характеристики этого изделия:
- длина от 103 до 295 см;
- сечение 120*140 мм;
- вес от 43 до 125 кг;
- нагрузка для перемычек окна 200-800 кг/м;
- нагрузка для перемычек двери — около 3,7 т/м.
Производители учитывают вес конструкций, поэтому оснащают перемычки специальными элементами, облегчающими погрузку, перевозку и монтаж перемычек — монтажными петлями или стопорными отверстиями.
Изготовление перемычек на объекте допускается, однако требует соблюдения технологии. Ведь в случае нарушения процесса срок эксплуатации и безопасность конструкции существенно снижаются.
Заводские перемычки отличаются невысокой ценой и доступностью. Поэтому самостоятельное изготовление перемычек, требующее создания опалубки, соблюдения технологии заливки бетона, времени для выстаивания состава, нерационально.

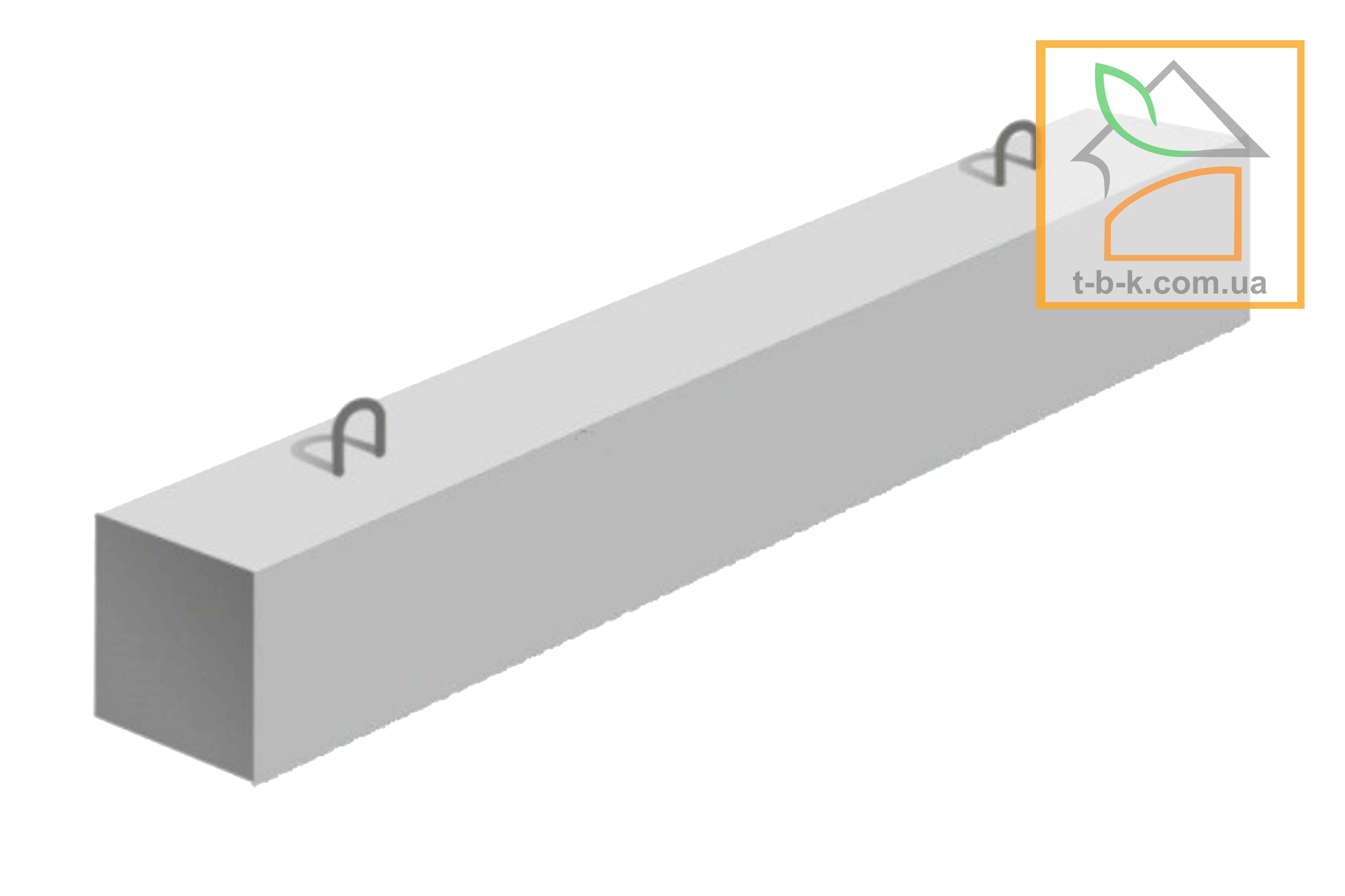

Перемычки ЖБ брусковые
Железобетонная перемычка – это силовая конструкция, расположенная в горизонтальном положении и способная воспринимать с нагрузки статического типа, возникающие при давлении массы таких конструкций, как несущие стены и перекрытия.
ЖБ перемычки применяются при строительстве домов и зданий , различных видов кирпича (силикатный, керамический) и других каменных искусственных или природных материалов для обустройства дверных проемов (как внутренних, так и наружных дверей) и оконных проемов, создания перекрытий с применением конструкций, несущих определенную нагрузку.
Железобетонные перемычки могут выдерживать очень высокие несущие нагрузки благодаря уникальному сочетанию стальной арматуры и тяжелого, высокопрочного бетона, что обеспечивает высокую жесткость и сопротивление на сжатие бетона и прочность на растяжение стали. Использование промышленных технологий позволяет получать качественные изделия с заданной геометрической точностью и определенными техническими и эксплуатационными параметрами, что значительно облегчает этап проектирования зданий и определение степени нагрузки на элементы конструкции.
Установка оконных и дверных перемычек из железобетона выполняется с использованием различной грузоподъемной техники, в том числе различных типов кранов на портландцементный раствор. При монтаже подбираются изделия, соответствующие габаритам оконного или дверного проема. Перемычки при установке не режутся. В случае когда толщина несущей стены превышает толщину одной перемычки, производится монтаж двух или нескольких перемычек параллельно. Для облегчения монтажа в конструкции изделий предусмотрены либо отверстия для строповки, либо петли для монтажа , которые имеют диаметр до трех сантиметров.
Строительная компания АСТРОЙ при строительстве домов и других зданий и сооружений использует только жб перемычки которые являютя не отъемлемой частью надежной конструкции
Перемычки железобетонные, перемычка бетонная от компании «АктиВЕН»
Железобетонные перемички человек применяет во многих сферах своей деятельности. Они востребованы в процессе устройства проемов любого предназначения. На изделия возлагается важная миссия: они компенсируют вес кирпичей или панельных плит в верхней части. Строение приобретает прочность и неподвижность. Перемычки железобетонные отливаются в специальных прямоугольных формах.
Перемычка бетонная
Перемычки брусковые
Тип брусковой перемычки – незаменимое изделие в строительных работах различной сложности. Его используют в сооружениях, выполненных из различных материалов: дерева, кирпича, пеноблока, природного или искусственного камня. Изделие окажется полезным не только для устройства проемов, но также при сооружении заборов, подбор или любых других быстровозводимых строений. Перемычка выполнена из качественных материалов, поэтому не поддается влиянию сырости и перепадам температурного режима.
БРУСКОВЫЕ ПЕРЕМЫЧКИ | |||||
Наименование | L | B | H | Вес | Цена |
1ПБ 10-1п | 1030 | 120 | 65 | 0,02 | 34 |
1ПБ 13-1п | 1290 | 120 | 65 | 0,025 | 37 |
1ПБ 16-1п | 1550 | 120 | 65 | 0,03 | 51 |
2ПБ 10-1п | 1030 | 120 | 140 | 0,043 | 63 |
2ПБ 13-1п | 1290 | 120 | 140 | 0,055 | 66 |
2ПБ 16-2п | 1550 | 120 | 140 | 0,065 | 91 |
2ПБ 17-2п | 1650 | 120 | 140 | 0,07 | 104 |
2ПБ 19-3п | 1940 | 120 | 140 | 0,083 | 122 |
2ПБ 22-3п | 2200 | 120 | 140 | 0,093 | 144 |
2ПБ 25-3п | 2460 | 120 | 140 | 0,103 | 147 |
2ПБ 26-4п | 2590 | 120 | 140 | 0,11 | 147 |
2ПБ 29-4п | 2890 | 120 | 140 | 0,12 | 170 |
2ПБ 30-4п | 2980 | 120 | 140 | 0,125 | 178 |
3ПБ 13-37п | 1290 | 120 | 220 | 0,09 | 141 |
3ПБ 16-37п | 1550 | 120 | 220 | 0,11 | 185 |
3ПБ 18-8п | 1810 | 120 | 220 | 0,12 | 169 |
3ПБ 18-37п | 1810 | 120 | 220 | 0,12 | 190 |
3ПБ 21-8п | 2070 | 120 | 220 | 0,138 | 184 |
3ПБ 25-8п | 2460 | 120 | 220 | 0,163 | 217 |
3ПБ 27-8п | 2720 | 120 | 220 | 0,18 | 246 |
3ПБ 30-8п | 2980 | 120 | 220 | 0,196 | 266 |
3ПБ 34-4п | 3370 | 120 | 220 | 0,22 | 310 |
3ПБ 36-4п | 3630 | 120 | 220 | 0,24 | 319 |
3ПБ 39-8п | 3890 | 120 | 220 | 0,26 | 437 |
4ПБ 48-8п | 4800 | 120 | 290 | 0,43 | 725 |
5ПБ 18-27п | 1810 | 250 | 220 | 0,25 | 311 |
5ПБ 21-27п | 2070 | 250 | 220 | 0,285 | 347 |
5ПБ 25-37п | 2460 | 250 | 220 | 0,338 | 437 |
5ПБ 27-37п | 2720 | 250 | 220 | 0,375 | 653 |
5ПБ 30-37п | 2980 | 250 | 220 | 0,41 | 882 |
5ПБ 34-20п | 3370 | 250 | 220 | 0,465 | 710 |
5ПБ 36-20п | 3630 | 250 | 220 | 0,5 | 882 |
6ПБ 35-37 | 3500 | 250 | 290 | 0,635 | 1841 |
7ПБ 60-52 | 5960 | 250 | 585 | 2,175 | 4025 |
8ПБ 13-1п | 1290 | 120 | 90 | 0,035 | 75 |
8ПБ 17-2п | 1680 | 120 | 90 | 0,045 | 114 |
8ПБ 19-3п | 1940 | 120 | 90 | 0,052 | 131 |
9ПБ 13-37п | 1290 | 120 | 190 | 0,074 | 140 |
9ПБ 16-37п | 1550 | 120 | 190 | 0,088 | 184 |
9ПБ 18-37п | 1810 | 120 | 190 | 0,103 | 217 |
9ПБ 18-8п | 1810 | 120 | 190 | 0,103 | 174 |
9ПБ 21-8п | 2070 | 120 | 190 | 0,118 | 190 |
9ПБ 25-8п | 2460 | 120 | 190 | 0,14 | 236 |
9ПБ 27-8п | 2720 | 120 | 190 | 0,155 | 263 |
10ПБ 18-27п | 1810 | 250 | 190 | 0,215 | 298 |
10ПБ 21-27п | 2070 | 250 | 190 | 0,246 | 382 |
10ПБ 25-37п | 2460 | 250 | 190 | 0,292 | 671 |
10ПБ 27-37п | 2720 | 250 | 190 | 0,323 | 990 |
Плитные перемички
Тип плиточных железобетонных перемычек рекомендуется для использования в конструкциях из кирпича, бетонных или газобетонных блоков. Изделия изготавливаются из бетона высокой плотности, что позволяет применять их во внутренних конструкциях и стенах, на которые возложена несущая функция. Производители выпускают плитные ЖБ перемычки в широком типоряде, чтобы покупатель имел возможность приобрести изделие определенных параметров и нагрузочных параметров.
ПЕРЕМЫЧКИ ПЛИТНЫЕ | |||||
Наименование | L | B | H | Вес | Цена |
2ПП 14-4 | 1420 | 380 | 140 | 0,19 | 338 |
2ПП 17-5 | 1680 | 380 | 140 | 0,223 | 382 |
2ПП 18-5 | 1810 | 380 | 140 | 0,241 | 437 |
2ПП 21-6 | 2070 | 380 | 140 | 0,28 | 499 |
2ПП 23-7 | 2330 | 380 | 140 | 0,31 | 545 |
2ПП 25-8 | 2460 | 380 | 140 | 0,33 | 587 |
3ПП 14-71 | 1420 | 380 | 220 | 0,3 | 516 |
3ПП 16-71 | 1550 | 380 | 220 | 0,325 | 566 |
3ПП 18-71 | 1810 | 380 | 220 | 0,378 | 653 |
3ПП 21-71 | 2070 | 380 | 220 | 0,433 | 738 |
3ПП 27-71 | 2720 | 380 | 220 | 0,568 | 1080 |
3ПП 30-10 | 2980 | 380 | 220 | 0,62 | 1083 |
8ПП 18-5 | 1810 | 380 | 140 | 0,33 | 436 |
8ПП 21-6 | 2070 | 380 | 140 | 0,37 | 653 |
8ПП 23-7 | 2330 | 380 | 140 | 0,42 | 730 |
8ПП 25-8 | 2460 | 380 | 140 | 0,45 | 782 |
8ПП 14-71 | 1420 | 380 | 190 | 0,256 | 401 |
8ПП 16-71 | 1550 | 380 | 190 | 0,28 | 504 |
8ПП 18-71 | 1810 | 380 | 190 | 0,327 | 586 |
8ПП 21-71 | 2070 | 380 | 190 | 0,374 | 702 |
ЖБ Перемычки балочные
Перемички балочные
Без балочного типа перемычки невозможно создать проем в стене. Предмет переносит на себе отвесную мощность, которую образует проем. Перемички дополнены незначительным карнизом, который делает соединения между поверхностями более плотным.
Чтобы приобрести высококачественную ЖБ продукцию, достаточно сделать свой заказ на сайте компании «АктиВЕН».
БАЛОЧНЫЕ ПЕРЕМЫЧКИ | |||||
Наименование | L | B | H | Вес | Цена |
2ПГ 39-31 | 3890 | 250 | 440 | 0,8 | 1578 |
2ПГ 42-31 | 4200 | 250 | 440 | 0,83 | 1692 |
2ПГ 44-31 | 4410 | 250 | 440 | 0,9 | 2021 |
2ПГ 48-31 | 4800 | 250 | 440 | 0,98 | 2243 |
5ПГ 35-37 | 3500 | 380 | 290 | 0,8 | 1778 |
6ПГ 44-40 | 4410 | 380 | 440 | 1,53 | 2588 |
6ПГ 60-31 | 5980 | 380 | 440 | 2,07 | 3962 |
К достоинствам ЖБ перемычек следует отнести:
- продолжительный срок применения;
- способность выдерживать большие нагрузки;
- надежность и универсальность.
В процессе производства изделий применяется стальная арматура, дополнительно обработанная антикоррозийным составом, и высококачественный бетон. Характеристика используемых материалов предопределяет свойства перемычек: морозостойкость, водонепроницаемость, огнеустойчивость.
Выбор типа железобетонной продукции определяется ее применением на строительном участке. Производители выпускают перемычки: несущего, оконного, сборного, брускового типов, карандаши, ригели и другие варианты изделий. Каждый вариант изделия используется в создании конкретных конструкций. Ригели незаменимы в строении сооружений с потолками, установленными не по стандартным размерам. Изделия представляют собой сложную конструкцию – балку с выступом под прямым углом. Карандаши рекомендуется использовать в создании ненесущих перегородок.
В описании железобетонной продукции указаны величины допустимых нагрузок, функциональные особенности. Данные в реестре позволят клиентам компании совершить заказ необходимых изделий.
Менеджеры оформят заказ, и в ближайшем времени приобретенный материал окажется на строительном участке.
Более подробную информацию о сотрудничестве можно узнать по телефонам:
(044) 228-89-02, (098) 287-07-96
Для желающих заняться самодеятельностью по производству перемычки посвящается
” Перемычки железобетонные своими руками… Стоит ли?”
Перемычки
3.9 (77.14%) 7 vote[s]
Перемычка над дверью из газобетона. Технология установки косяков. Процесс укладки газобетонных мостов
Многие неопытные строители используют мосты из железобетона для устройства проемов в стенах. Однако современные производители предлагают более практичный вариант. Использование перемычек для газобетонных блоков позволяет намного быстрее провести такие работы, а также не повредить внешний вид проема.Кроме того, использование такого материала увеличивает теплоизоляцию коробки. Все нюансы использования газобетона стоит рассмотреть более подробно.
Для чего используется?
Газобетон над проемом подвергается сильному давлению. Высокие нагрузки сказываются на нем не только при строительстве дома, но и при его эксплуатации. Чтобы равномерно распределить нагрузку на проем, необходимо установить стержни арматуры с помощью приспособления для резки бандажа.После размещения арматуры в пазу ее заделывают раствором.
Как выбрать тип перемычки для дверного или оконного проема? Чтобы принять правильное решение, следует учитывать такие показатели, как наличие материала и длину перекрываемого пролета.
Особенности монтажа различных конструкций
Проемы достаточно большой длины могут перекрываться монолитными железобетонными изделиями.Если длина проема не превышает 3 м, используйте железобетонные балки, уложенные в несъемную опалубку. Если проем в стене из газобетона всего 1,2 м, перемычка не нужна. Это условие выполняется в тех случаях, когда кладка над проемом имеет высоту не более 2/3 ширины самого проема.
Стойки опорной конструкции должны иметь ширину не менее 60 см. При необходимости делать перегородку меньшей ширины следует из кирпича.Для таких простенков можно использовать и газобетонные блоки с армированием.
Более оптимальным решением для поддержания теплоизоляции наружных стен дома является создание перемычек из газобетона. Их устанавливают над оконными и дверными проемами. Такие блоки обычно имеют отметку плотности D700. Для этого монолитные изделия можно использовать и в несъемной опалубке, которая представлена П-образными блоками. Последние имеют плотность D500.
Иногда усиление перемычек — это простейшая процедура, за счет которой можно закрыть проем не более 174 см. Выбирая прыгуны, стоит учитывать их вес. Монолитные железобетонные изделия очень сильно несущие стены. Чтобы смонтировать такие конструкции, вам понадобится подъемное оборудование. Для укладки на кладку железобетонных конструкций нет необходимости создавать специальные разгрузочные площадки.
Мосты над проемами обычно делают длиной 2 см.Стена П-образного блока, имеющего большую толщину, обращена в сторону улицы. Сборка несъемной опалубки из таких блоков осуществляется на временной опоре. После полного застывания раствора его снимают.
Изделия монолитные
При использовании монолитных железобетонных перемычек возможно перекрытие проемов шириной до 3 м. Такие конструкции уступают только перекрытиям из тяжелого бетона. П-образные железобетонные изделия монтируются без использования специального оборудования.Это обстоятельство является существенным преимуществом.
Однако эта технология требует хорошей подготовки и достаточно большого объема работ, в ходе которых будет создана перемычка. Изделие оснащено металлическим каркасом из П-образных блоков. Если они имеют ширину 20 см и ширину лотка 12 см, допустимо усилить их 2 арматурными стержнями. Во всех агрегатах, у которых ширина лотка больше 15 см, необходимо выполнять армирование 4 стержнями.
Отверстия можно оформлять без перемычки при соблюдении ряда обязательных требований. Об одном из них уже говорилось выше — кладка над проемом должна быть не более 2/3 ширины проема. Для создания рядов кладки с таким устройством проема необходимо использовать временную опалубку. В процессе работы используйте клей для газобетона.
Если высота кладки недостаточна, проем следует укрепить обычной ненесущей опорной конструкцией.Также можно использовать стальные уголки. При их использовании следует учитывать несколько тонкостей:
- Стальные уголки можно покрасить под ржавчину. Они покрыты краской как изнутри, так и снаружи.
- Опора для кирпичной кладки имеет минимальную длину 20 см.
- Лучше, если углы заклеить стальной лентой. Для этого используется стяжка из проволоки. Для склеивания ленты можно использовать сварку.
- Углы обычно втапливаются в газобетон. Они не должны выступать из стены.
- Стальные уголки необходимо заштукатурить штукатурной сеткой, если в дальнейшем будут оштукатуривать стены.
При создании монолитной перемычки необходимо сделать следующее:
- Необходимо совместить железобетонные конструкции с подъемным оборудованием. Перемычка установлена стрелкой. Опору следует делать на глубину 25 см. Оптимально, если он будет 30 см. Ширина должна быть равна ширине блока.
- Перемычки должны быть соединены вместе.Не деформируйте элемент. Его не следует укорачивать или выполнять в элементе отверстия. Нарушение целостности конструкции приведет к потере ее прочности.
- Устанавливает следующую перемычку вплотную к предыдущей.
- Поверхность конструкций выровнена рубанком.
- Ожидается схватывание смеси для тонкостенной кладки.
При этом можно своими руками нарисовать дверной или оконный проем. Опорные перемычки на стенах должны быть максимально надежными.В этом можно убедиться, произведя правильные расчеты.
В доме из газобетона оконные и дверные проемы нуждаются в дополнительном армировании. Это может быть монолитный бетон, а также на уголках или арматурных стержнях. Они отличаются стоимостью, производительностью, скоростью укладки. Точные параметры опорной площади перемычек, их длина и ширина рассчитываются в зависимости от ширины оконного проема и высоты кладки над ним.
В домах предусмотрена минимальная ширина перегородки 60 см.При уменьшении ширины необходимо выполнить вертикальное армирование перегородки: армирование путем заливки стальных стержней внутрь О-образных блоков или укладки стержней в вертикальную прорезь рядом с проемом с последующей фиксацией арматуры в фундаменте и плиты межэтажного перекрытия.
Прокладка готовых мостов из газобетона
Для усиления проемов строители часто используют заводские решения, так как это самый простой способ сделать из готовых железобетонных изделий перемычку над окном из газобетона.Готовые перемычки используются для перекрытия проемов шириной до 2,5 м.
Изготавливаются перемычки из стального арматурного каркаса и газобетона марок Д500-Д700 с повышенной прочностью на сжатие. Возможно изготовление на заказ — под конкретные параметры строящегося дома.
Характеристики
Достоинства готовых мостов из газобетона:
- высокоскоростное штабелирование;
- отсутствие «мостиков холода»;
- сравнительно небольшой вес.
№
Ровная поверхность и четкая форма изделия не портят ровность кладки стены, поэтому для наружной отделки можно использовать фасадную краску или тонкослойную штукатурку. Большим плюсом также является однородность поверхности стены при оштукатуривании.
Перемычки над окнами в доме из газобетона устанавливаются на цельные блоки, с опорой на кладку не менее 25-30 см с каждой стороны. Продольные пустоты заполняются клеем или цементным раствором.Удобно, когда толщина бруса совпадает с толщиной кладки, а высота — с высотой блока. При строительстве дома с толстыми стенами можно укладывать несколько изделий. Например, для стены толщиной 500 мм можно приобрести балки толщиной 2 300 и 200 мм и штабелировать их над одним проемом.
Правильное положение перемычек из газобетона при укладке обозначается маркировкой. Недопустимо крепление балок вертикально или нижней частью вверх.Также запрещается отпиливать часть изделия, просверливать в нем отверстия, пазы или другие механические средства, так как это снижает его несущую способность.
Изделия для несущих стен изготавливаются толщиной не менее 200 мм. Один большой джемпер может весить около 100-200 кг, поэтому для укладки вам может понадобиться подъемник. Если требуется усиление проема в ненесущих стенах, можно использовать балки из газобетона толщиной от 100 до 150 мм. Их вес редко превышает 50 кг, поэтому при штабелировании можно обойтись без специального оборудования.
Единственный недостаток готовой продукции — высокая стоимость. Поэтому при поиске экономичных вариантов, как сделать перемычки над окном из газобетона, предпочтение отдается менее дорогостоящим способам.
Джемперы из U-блоков
Один из самых распространенных вариантов — изготовление балок в несъемной опалубке, в которой качественно выступают пеноблоки из газобетона марки Д500 и выше. Этот метод позволяет получить ровную внешнюю поверхность с непрерывным рисунком кладки и подходит для армирования проемов до 3 м.
Устройство техники
Устройство перемычек из U-блоков выполняется в несколько этапов:
- 1. Уровень верхней линии кладки фиксируется сплошной доской и фиксируется подпорками, чтобы яс из газобетона не прогибался под тяжестью залитого бетона. Опоры могут быть изготовлены из самых разных материалов — деревянных брусков, металлических труб, кирпича и т. Д.
- 2. На доске блоки лотков уложены толстой стенкой наружу так, чтобы края конструкции заходили на кладку не менее чем на 25 см с каждой стороны.Проклеиваются вертикальные швы и горизонтальный отрезок опорной части.
- 3. Для утепления конструкции возможно размещение листов высокой плотности внутри блоков от внешней стены.
- 4. Еще одним для изготовления перемычек над окнами в доме из газобетона является арматурный кожух. Для него использовали диаметр 12-16 мм, покрытый антикоррозийным составом, вязальную и кольцевую проволоку.
- 5. Замешать бетон M200, залить его внутрь конструкции, утрамбовать и выровнять по верхней части блоков.Важно, чтобы смесь со всех сторон покрывала арматуру.
В некоторых случаях для лучшего распределения нагрузки используется горизонтальное армирование кладки в предыдущем ряду, откуда устанавливается перемычка. Убрать доску, временные опоры и продолжить строительство можно после высыхания бетона. Сроки зависят от погодных условий и температуры воздуха.
Перемычка из монолитного бетона
Способ заливки монолитной бетонной балки — один из самых дешевых вариантов устройства мостов через окна в стенах из газобетона.Этот способ наиболее хлопотный, но он позволяет создать прочную конструкцию, хорошо выдерживающую все нагрузки. Серьезным недостатком этого метода является то, что исчезает однородность поверхности стены, что крайне нежелательно при тонкослойной штукатурке ровной стены из газобетона.
Высокая теплопроводность бетона должна быть компенсирована местной изоляцией.
Технология изготовления
Создание монолитной балки во многом напоминает устройство перемычек из блоков лотка, но также имеет существенные отличия.Работы выполняются в таком порядке:
- Навесная съемная опалубка из листовых материалов (фанера и др.). Конструкция усилена поперечными и вертикальными брусками с шагом не более 50 см и опорами. Опалубка сооружается после укладки блочного ряда. Для нее оставьте по 20-30 см места по обе стороны от проема.
- В готовой опалубке с наружной части стены крепится утеплитель. Для влажных работ чаще всего используются листы пенополистирола.
- После арматурный каркас из стальных стержней. Для формирования каркаса лучше использовать кольцевую и вязальную проволоку, но для небольших домов с легким кровельным покрытием можно использовать стальную армирующую сетку. Он нарезан квадратами, к которым вязальная проволока крепит стержни.
- Далее опалубку заливают раствором М200-М300 на высоту ряда блоков, уплотняют и выравнивают.
Боковую опалубку можно снять после застывания раствора, а нижнюю горизонтальную доску оставить до полного высыхания.В жаркую погоду необходимо регулярно смачивать бетон, пока он не наберет достаточной прочности.
Наружная часть перемычки в доме из газобетона потребует отдельной предварительной штукатурки в случае отделки фасада декоративной штукатуркой на блок без утепления стен. Сверху на утеплитель наносится слой, в котором щелочестойкая армирующая сетка нагревается и разравнивается.
Джемперы угловые
Конструкция с использованием металлических уголков является наиболее бюджетной, особенно в сравнении с мостами из газобетона.Но уголки можно использовать только при определенных условиях — ширина проемов до 1,2 м при высоте кладки поверх них не менее 2/3 этой ширины.
Изначально в закрывающих блоках из газобетона пазы для углов нарезаются отступом от края блока на 1/3 его ширины. Обычно интервал составляет 10-13 см. Конструкция также должна поддерживаться стенами. Главное правило — расположить уголки снаружи и изнутри.В этом случае металлические опоры обеспечивают необходимую опорную площадку для газобетона.
Для проемов шириной до 1,2 м достаточно уголка с шириной полки 50 мм. Стальные опоры нужно обработать антикоррозийным составом и оштукатурить. Чтобы штукатурка лучше держалась, углы перед укладкой можно обернуть щелочестойкой или гипсовой сеткой.
Перемычки в малых проемах
Проемы шириной менее 1,2 м не нуждаются в большом усилении.Поскольку делать перемычку над окном из газобетона из железобетонной балки дорого и нецелесообразно, возможно применение метода армирования стальной арматуры. Но этот способ, как и предыдущий, применим только для случаев, когда высота кладки стен поверх проема составляет более 2/3 его ширины. Тем более, что мы не рекомендуем использовать этот способ для несущих стен. Для распределения нагрузки достаточно горизонтального армирования кладки по бокам проема и в подоконнике.
Технология работы
Технология укладки блоков из газобетона над проемами без использования арматурных опор (см. Рисунок а) предполагает следующую последовательность действий:
- Ряд блоков выложен до проема. Для разметки арматуры необходимо оставить 20-30 см.
- В отличие от прокладки моста из газобетона П-образными блоками, здесь нет необходимости устанавливать съемную опалубку.
- Фурнитура штабелирована.В среднем для дверного или оконного проема потребуется 4 штанги диаметром 10 мм. Подойдут стержни периодического профиля с выраженной гофрой класса А-III.
- Конструкции строятся блоками на определенном расстоянии. Для этого удобно использовать штробозер или фрезерный станок. Важно, чтобы бороздки не располагались слишком близко к краю.
- Канавки заполняются раствором или клеем. Затем блоки из газобетона устанавливаются на закрепленные стальные стержни. Вертикальные швы заделывают раствором или клеем.
- При необходимости нижняя часть моста шлифуется и оштукатуривается.
Лучше всего арматурные стержни выдерживают нагрузку, если над ними в несколько рядов сделать монолитный пояс жесткости, равномерно распределяющий вес кровли по всей поверхности стен. Небольшая площадь армирования не создает «мостиков холода», поэтому утепление этого сегмента не требуется.
А как сделать перемычку над окном из газобетона, если расчетная нагрузка на проем чуть больше допустимого значения для стальных стержней? Как вариант, вы можете комбинировать два последних метода.
В данном случае в блоки утоплены 75-е углы по внешнему и внутреннему краю, а в центральном отрезке нарезаются петли на 3 арматурных стержня, диаметром 8 мм. После фиксации моста оштукатуривают углы, предварительно окрашенные или обработанные антикоррозионным составом.
Заключение
Выбирая, из чего делать перемычки — из газобетона, железобетона, стальных уголков или стержней — обязательно учитывайте следующие факторы:
- площадь и высота здания;
- вес межэтажного и мансардного этажа, кровли, самих стен;
- стоимость материала;
- сроков строительства.
И помните, что при неправильном армировании проемов на стенах из газобетона появятся трещины. И наоборот, правильный расчет, а также соблюдение техники изготовления перемычек позволят построить добротный дом без каких-либо последствий, которые могут проявиться в будущем.
В статье рассказывается, как перекрыть оконные и дверные проемы в доме из газобетонных блоков и возможно ли самостоятельно изготовить газобетонную перемычку.
В панельных домах используются железобетонные перемычки. Также на заводах производятся перемычки для газобетонных блоков. В постройках из газобетона целесообразно использовать мосты из того же материала.
Железобетонные конструкции холодные, требуют дополнительной теплоизоляции. Мосты из газобетона имеют те же тепловые характеристики, что и стеновые блоки.
Для перекрытия технологических проемов использовать перемычки:
- Заводского изготовления;
- Сборные П-образные элементы;
- Сборный с металлическим уголком;
- Монолит.
Способ перекрытия проема зависит от длины проема. Чтобы перекрыть более трех метров, делают монолитные балки. Ширина от 3 м до 1,2 м может быть перекрыта балками из П-образных элементов.
При ширине проема 1,2 м и менее перемычки нельзя делать, если до верха стены над проемом проходит не менее 2/3 длины проема.
Заводские армированные перемычки из автоклавного газобетона имеют высоту 200 или 250 миллиметров.Глубина опоры должна быть не менее 250 миллиметров. Чтобы не нарушать высоту ряда, изготавливаются дополнительные элементы.
Количество перемычек на проеме подбирается в зависимости от толщины стенового блока. Для стен толщиной 400 мм устанавливают два блока по 150 мм и один 100 мм. Для стен 500 мм возьмите два блока по 150 мм и два по 100 мм.
Таблица типоразмеров стержневых мостов:
Промышленность выпускает газобетонную перемычку — ГОСТ 31359-2007 «Бетон ячеистого автоклавного твердения».Они имеют небольшой вес и легко монтируются вручную на клеевой раствор.
Поверхность после установки готовых перемычек ровная. Это облегчает отделочные работы. Их недостаток — высокая цена.
Примечание! Газобетон быстро разрушается во влажной среде. Освободите перемычки из упаковки по мере их использования.
Перемычка в несъемной опалубке
Использование П-образных элементов значительно упрощает перекрытие проемов.Размеры П-блоков совпадают с размерами обычных стеновых блоков. Их установка осуществляется без использования грузоподъемных механизмов.
При установке сборных элементов используется стандартный клеевой раствор для газобетона. Утолщенная внешняя стена обеспечивает защиту от потери тепла. Кроме того, вдоль этой стены укладывается утеплитель из минеральной ваты или пенопласта.
П-блоки — это сборные газобетонные перемычки, размеры которых позволяют выбрать необходимую длину.Внутри лоток для арматуры и бетона.
Технология установки косяков
- Для сборки П-образных блоков подготавливается жесткая площадка на уровне последнего блока стены проема. Чтобы избежать коробления во время заливки, его поддерживают в нескольких местах. Стойки могут служить прутками или металлическими трубами.
- Блоки укладываются на платформу с пуском по стенкам на 250 миллиметров. Опорные стеновые блоки должны быть цельными.
- Утолщенную стену разместить со стороны улицы. На него укладывается слой утеплителя. Концы лотков склеивают клеевым раствором для газобетона. Инструкция по приготовлению раствора размещена на упаковке.
- В лотки помещается объемный арматурный каркас. Четыре арматурных стержня диаметром 12 — 16 миллиметров (2 внизу, 2 вверху) скреплены проволокой диаметром 6 мм. Шаг поперечного крепления — от 40 до 50 сантиметров.
- Для заполнения лотков использовать мелкозернистый бетон М 200 мягкой консистенции.
- При заливке необходимо добиться равномерного заполнения полости и охвата арматуры. Для этого раствор укладывается послойно и разравнивается кельмой.
- Подставку можно демонтировать через 21 день.
Есть еще один способ сборки U-образных блоков. На земле или в помещении выровняйте площадку. Обустройте прочный фундамент.Можно использовать настил из досок.
Сделайте лоток необходимой длины на клеевом растворе. По краям блоки подставляются, чтобы раствор не вытек. Монтаж арматуры и заливка бетона производятся по описанной технологии.
Через 21 день перемычку снимают до стены. Таким способом удобнее собирать конструкцию. Но для подъема требуется особая техника.
Видео в этой статье показывает, как можно сделать U-блоки самостоятельно.
Примечание! Бетон набирает прочность во влажном состоянии за 21 день. Не допускайте высыхания поверхности.
Мосты из газобетона на металлических уголках
Оконные и дверные проемы могут быть заблокированы блоками по углам. Для этого используют стальные равнопроцентные профили №75. Для проемов более 2-х метров используют профиль №100.
Прочность углов обеспечит балке достаточную несущую способность.
Есть два способа установки газоблоков на металлическую опору:
- Обрезка полочки уголка по центру или 1/3 кромки блока;
- Размещение углов по внешнему и внутреннему краю блоков.
Металлические уголки, утопленные в корпус блоков, не нарушают внешний вид кладки. Стену можно красить без штукатурки. Оштукатурили только нижнюю часть перемычки.
Планируя слой штукатурки на фасаде, по краям бруса можно класть уголки.Если правильно разрезать газобетон — мост будет ровным. Необходимо снять с блока слой, равный толщине полочки уголка.
Примечание! Краска, нанесенная на ржавчину, исчезает. Перед покраской металлическую поверхность необходимо очистить металлической щеткой.
На что следует обратить внимание перед использованием уголков:
- Металлическую поверхность необходимо очистить от ржавчины, загрунтовать и покрасить;
- Для лучшего скрепления углов сваркой;
- Чтобы углы не выступали — сделайте пропилы в блоках, протрите поверхность пылью;
- Опора перемычки на кладку — 25 см;
- Для удобства отделки углы сразу обернуть гипсовой сеткой;
- При укладке на торцы блоков и прорезей для углов нанесите клеевой раствор.
Вариант установки перемычек на арматуру
Оконные перемычки для газобетона могут быть выполнены с использованием арматуры. Для проемов до 1,5 м вместо углов можно использовать штанги диаметром 12 — 16 мм. Для установки в нижней поверхности газобетонного блока вырезаются три паза.
- Если сборка производится на земле, блоки переворачивают вверх ногами. Концы блоков склеиваем. Борозды очищают жесткой щеткой от грязи и заливают клеем.
- На уложенные стержни укладывается цементный раствор и разравнивается шпателем.
- Через неделю перемычки устанавливаются над проемом.
- Если перемычка образуется сразу над проемом, на стены укладывается арматура. Стержни с загнутыми под прямым углом концами должны заходить в кладку по 90 мм с каждой стороны. Их укладывают на цементную подушку толщиной 1-2 см.
- Подготовленные борозды и концы блоков промазывают клеем и укладывают на арматуру.Снизу поверхность протирается раствором.
Мосты монолитные
Основа монолитных мостов — бетон марки М 200. Это холодный материал, требующий качественной теплоизоляции. Расположение опалубки над проемом также создает определенные трудности.
- Его преимущество в том, что конструкция может перекрывать большие отверстия. Кроме того, не имеет значения форма проема. Можно, например, сделать арочный вход или окно.
- Для больших проемов делают монолитные перемычки по замкнутому бетону. Высота монолита зависит от размера проема. Он должен быть не менее 1/20 длины.
- Пример расчета: нужно перекрыть пролет 2,8 м. 280: 20 = 14, высота перемычки должна быть не менее 14 см.
- Для армирования возьмем 4-6 стержней диаметром 12 мм. Зажимы ступенчатые — 50 см. Длина опорной железобетонной балки по 35 см с каждой стороны.Опорные блоки армированы слоем армирующей сетки толщиной 1,5 см.
- Монолитное полотно для газобетона изготавливается в съемной или несъемной опалубке. Для съемной конструкции используются доски или фанера. Утеплитель можно укладывать на внутреннюю часть опалубки.
- Другой вариант — ширина опалубки составляет меньший размер стенового блока на толщину двух слоев утеплителя. Затем после снятия опалубки будет приклеиваться теплоизоляция.
Несъемную опалубку удобно делать из листов экструдированного пенополистирола. Этот материал обладает очень высокими теплоизоляционными и прочностными характеристиками.
Внутри опалубки укладывается арматурный каркас. Поднимите его на 2-3 см с помощью подушечек. Бетон под каркасом должен образовывать защитный слой для армирования.
Заполнить опалубку бетоном М 200. Укладывается слоями, чтобы внутри не образовывались пустоты.Монолитные мосты из газобетона наберут прочность за три недели.
Нарисуйте этот узел в соответствии с вашим пониманием и моим мнением.
Клавиши со стрелками охватывают кратчайшие расстояния (мостики холода) вокруг проема на расстоянии до полуметра.
Если окажется не по-моему, то поместите сюда рисунок, и мы обсудим весь мирЯ только что сказал, что будет такой же мост холода в случае четверти и в случае четверти, но с утеплителем снаружи (псевд четверть ваты, пенопласт, штукатурка).То есть нет разницы, формировать ли настоящую четверть сразу выпиливанием или же потом делать псевдоквартал с внешней отделкой.
Про наличие или отсутствие других техник, более-менее эффективных, чем эта, я ничего не сказалА П-образная балка и, особенно, перемычка, дадут вам такой мост холода, что проблема четверти может быть закрыта как «незначительная»
Мост не даст мосту холода, так как он тоже сделан из газобетона.Армирован только промышленным способом. Я написал «готовые перемычки».
В П-образных блоках перед укладкой арматуры и заливкой техники по технологии укладывается еще один слой утеплителя. Поэтому, если они холоднее основной кладки, то, наверное, ненамного.
А вот как сформировать в них верхнюю четверть — не представляю. В готовых перемычках, судя по документации, этого сделать нельзя.Поэтому пытаюсь понять, как сделать оконные проемы в газобетонном доме с одностенной стеной максимально правильными.А как правильно установить окна позже.
На другом форуме нашел следующую информацию (орфография сохранена):
у нас оконные кварталы вырублены строителями болгаркой в вертикальных рядах оконных проемов. Это делается для того, чтобы окно по бокам «пряталось» изнутри кладки (3-5 см), чтобы не было сплошной сквозной щели по всему периметру окна. Наши оконные менеджеры рассказали нам, что окна, вставленные в проемы без четверти, вытаскивать легче («болты», фиксирующие окна к проему, срезаются, а если есть четвертинки, доступ к этим «болтам» закрывается).Кроме того, щель между проемом и окном, вставленная без четверти, нужно с внешней стороны зашить рейками, а это немного эстетично.
То есть сделали две четверти из трех. С верхней четвертью проблема не решена. Аргумент о том, что окна в этом случае легче вытаскивать, наверное, нелепый, так как разбить его еще проще. А газобетон не настолько прочен, чтобы четверть стала серьезным препятствием.
На собственном опыте пришел к такому выводу:
Стены из облицовочного кирпича делаются на четверти, а стены под штукатурку и другие виды отделки обходятся без четверти.Помещения выполняются вместе с отделкой внешней стены, например штукатуркой. Изготовление четвертины путем забоя и вырезания внутренней части — наиболее трудоемкий вариант,
, но при этом необходимо учитывать, что поддержки моста достаточно.
При однородных стенах необходимо дополнительно утеплять откосы от промерзания,
так как в этих конструкциях уклон является самым слабым местом.если внешняя отделка — лицевой кирпич, то вопрос четверти решается на этапе кладки.Если фасад оштукатурен, то прилегающее окно закрывают откосами, которые обычно делают из пенополистирола. У меня дом из газобетона и при фасадных работах были сделаны так откосы.
То есть вроде посоветовали договориться с производителями и обойтись без четвертаков. А затем при фасадных работах сделать псевдоквартал из пенополистирола и штукатурки.
Хочу понять, как сделать так, чтобы не для галочки, а как «под себя»
Есть сомнения в прочности этого материала, ведь речь идет о прочности стен и установке в них окон и дверей.Но чтобы конструкция прошла успешно, необходимо придерживаться определенных схем и правил, выполнять четкую последовательность всех операций, и тогда положительный результат не заставит себя ждать. Также необходимо учитывать недостатки газобетонных материалов и принимать меры по их устранению.
Ячеистый бетон — это разновидность ячеистого бетона, в состав которого входят цемент, кварцевый песок, в некоторых случаях добавляются гипс, известь и другие промышленные отходы.Используется газобетон для строительства домов, а именно стен и перегородок, мостов и плит. При установке пластиковых окон в газобетон необходимо учитывать характеристики и качество ячеистого бетона.
Демонтаж старого окна перед установкой нового.
При установке стен обеспечивается набор свойств, которые имеют максимальный срок службы изделия в различных условиях эксплуатации. Для увеличения несущей способности используются блоки под окном и подпорная зона для перемычек.Оконные проемы, в свою очередь, могут быть с четвертями и без них. Четверть проемов стен из газобетона — это внешний выступ толщиной 3-4 см. Нарушается структура проемов. Окна приклеиваются кусками газобетона с помощью клеевого пистолета. Для большей фиксации закрепите уголок и накройте штукатуркой.
Перед установкой окна в газобетон проведите подготовительные работы. Подготовьте правильный набор инструментов для установки, это: дырокол, гвоздь, рулетка, пленка из полиэтилена.Монтаж окон в газобетон начинают с определения рабочего материала, это может быть газобетон или пеноблок. Газобетон хоть и имеет высокую стоимость, но тем самым полностью ее оправдывает. Обладает высокой прочностью, удобством использования и последующего ухода, является экологически чистым материалом. У газобетона есть один существенный недостаток — он не устойчив к влаге и поэтому часто образует плесень и грибок.
Пеноблок — самый надежный материал и обладает высокой теплоотдачей. Из-за этого стены здания становятся толстыми. Из недостатков выделяют хрупкость материала и недостаточную экологичность. К достоинствам пеноблока можно отнести устойчивость к влаге и относительно невысокую стоимость.
Торцы оконного проема необходимо очистить от грязи и пыли.
Перед началом работ помещение освобождается от мебели, пол покрывается пленкой, необходимо защитить вещи от пыли, появление которой неизбежно при установке.Старые окна удаляются перфоратором или вручную молотком. При демонтаже окон на верхних этажах нужно соблюдать осторожность, следить за падающими элементами, ведь люди могут пройти под домом. Чтобы снять подоконник, потребуется немало усилий. Чтобы снять ее, воспользуйтесь качелями, для этого доску встряхивают из стороны в сторону, пока она не выйдет из выемки. Необходимо помнить о весе конструкции и соблюдать технику безопасности, чтобы максимально сконцентрироваться на делах и не допустить возможности падения плиты.
Следующим этапом является очистка рабочей поверхности от пыли, из-за нее ухудшается сцепление стен с монтажной пеной. Для этого образовавшийся мусор аккуратно подметают и помещают в мешок. Перед монтажными работами часов на четыре поверхности грунтуют.
Возможна качественная сборка пластиковых и деревянных окон в пенобетон при условии защиты зон соприкосновения от теплопотерь. Чтобы окно было герметичным, нужно аккуратно заделать щель.
Установка перемычки
При установке над проемом в стене с окнами соблюдайте технику безопасности и техпроцесса. Основание перемычки фиксируется на расстоянии двух метров в длину и только при ширине окна более ста сантиметров основание увеличивают до двух с половиной метров. Повышают несущую способность зданий из газоблоков с помощью перемычек в таких случаях:
- несущих конструкций устанавливаются с учетом прочности на изгиб, опорного среза, прогиба;
- стена, не требующая нагружения, имеет разумное армирование с учетом железобетонной перемычки и газобетона.
Используемый материал состоит из газобетона, деревянных, металлических и железобетонных профилей. Без четверти окно крепится гвоздями. Зазоры между деревянными ящиками и прорезью заделывают резиновыми прокладками или пароизоляционной лентой. Откосы отделывают пластиком или штукатуркой.
Этапы перекрытия блочных окон:
- Монтаж сборно-монолитной перемычки происходит на заранее подготовленном основании.
- Оконная коробка проклеена вертикальными швами специальным раствором.
- С помощью уровня проверьте ровность уложенных блоков, при необходимости выровняйте их.
- Следующий этап — теплоизоляционный материал из пенополистирола.
- Выровняйте поверхность бетона и удалите временные опоры.
Монтаж армированных перемычек
Диаметр арматуры выбирается согласно расчету в зависимости от воспринимаемой нагрузки.
Мосты из газобетона железобетонные обладают множеством выгодных свойств. Они прочные, устойчивые к влаге, воде и грибку, не горят, просты в установке, обработке, а главное — чрезвычайно долговечны.При установке железобетонных перемычек из газобетона учитывайте толщину стен, в которых будет располагаться окно. Мост выравнивается по всей ширине стены. Для ускорения монтажа и упрощения эксплуатации возьмите готовые прямоугольные крестовины, размеры которых разнообразны и подходят для любой ширины сечения. Мосты из газобетона имеют следующие преимущества:
- имеют низкую теплоотдачу;
- небольшой вес материала;
- размеры подходят для блоков любой толщины.
№
Чтобы сделать перемычку нужного размера, ее устанавливают стрелкой вверх на глубину более 20 см. Далее перемычки закрепляются монтажным клеем и одна за другой плотно укладываются с помощью молотка. Деревянной подушечкой с широким лезвием разровняйте поверхность и дождитесь притирки кладочной смеси.
Металлические уголки для перемычек и их установка
Перемычки из металлических уголков могут быть изготовлены самых разных размеров, используя. Из-за различных размеров и возможности легкой резки блока выбирается высота окон.Металлические перемычки не обладают свойством передачи тепла, поэтому для них требуется дополнительная изоляция с помощью квалифицированных рабочих.
Для установки газоблока на перемычки посередине газоблока уложите металлические уголки на расстоянии одной трети от края. Преимущества металлических уголков заключаются в прочности и способности удерживать от смеси извести, песка и воды. Конструкция с использованием металлических уголков снаружи выглядит аккуратнее за счет полученной ровной поверхности.Толщина, высота металлических перемычек зависит от размеров несущей конструкции, при этом различают следующие типы:
- металлических балок или гнутых профилей;
- двутавров;
- труб металлопрофиля;
- .
Уголки стальные горячекатаные
Для удобства монтажа газобетона используют не два металлических уголка, а четыре. Это обеспечивает отличную поддержку, что особенно важно в местах с частыми землетрясениями. Процесс установки металлического моста состоит из: армирования, выбора высоты, монтажа и поддержки опалубки, а также связывания и бетонирования арматуры.
Строительство оконной конструкции
Промежутки между стеной и окном заполняются монтажной пеной.
При установке конструкции сначала монтируют короб-коробку, состоящую из верхней, нижней и боковой частей. Начните работу с обработки стен антисептиком, чтобы избежать гниения, грибка и плесени. Удобнее будет смонтировать короб отдельно, а потом вставить в проем для окна, предварительно смазанный льняным маслом и покрашенный.На ровность сторон окна проверяют по горизонтали и вертикали, используя строительный уровень. После закрепления коробки створки навешиваются. При их установке учитывайте наличие прорезей, чтобы не возникало сложностей с открыванием и закрыванием дверей.
Между стеной и коробкой окна образуется зазор, который можно заполнить монтажной пеной. После застывания поролон аккуратно срезается ножом. Когда работы по установке блока завершены, приступают к установке порогов и отливов.
При установке деревянного отлива его предварительно обрабатывают антисептиком, если используется металлический водосток, обрабатывают антикоррозийным средством.
При установке окон с балконными дверями следует выравнивать промежуточный шов и убирать возможные зазоры. Перед установкой подоконника нужно избавиться от щелей, воткнув штангу в нижнюю часть оконной коробки. Если в отверстии есть неровности, еще до установки окна.
Последний этап — установка декоративной конструкции, это необязательный элемент оформления, но с ним оконная рама выглядит красивее.Наличники определяют, как будут завершены все монтажные работы. Можно обобщить и определить ряд требований, которые помогут избежать трещин в окне, конденсата, грибка и плесени:
- Поверхность откосов должна быть ровной, добиваться этого можно с помощью резинового молотка или строительного уровня.
- Отверстия окон пропитываются грунтовкой, но перед этим убирается весь мусор, грязь и пыль.
- Провести теплоизоляцию внутренних откосов с помощью пенопласта, минеральной ваты, монтажной пены или пенополистирола.
- Наклеить ровным слоем пароизоляционную ленту шириной 6 см.
- Избавиться от возможных суставов.
- Заделать трещины в окнах.
- Усиление наличников, водостока, подоконника.
Вертикальное армирование дверных и оконных проемов
Просверливаем газобетонный блок прямо через анкерную пластину и вставляем дюбель.
- при использовании нежилого здания;
- со значительными нагрузками на стены из газобетона из-за стихийных бедствий;
- с возможным уклоном стороны фундамента конструкции;
- при низкой прочности блока.В этом случае следует использовать вертикальное армирование дверных проемов. Увеличьте несущую способность стен с помощью блоков с круглым отверстием. Эти блоки можно купить у зарубежных покупателей или изобрести вручную. Начиная с кладки стен, устанавливаются опорные площадки для усиления стальных каркасов. После завершения монтажа О-образных участков отверстие заполняется жидким раствором с высокими характеристиками по прочности и водостойкости.
Газобетонный блок с дверью фиксируется анкерами для ячеистого бетона в доме. Учитывая хрупкость, присущую газобетону, не рекомендуется устанавливать тяжелые двери в больших проемах. Не устанавливайте дверь в коммерческих помещениях и в индивидуальных домах.
Какие инструменты и материалы потребуются?
Для установки пластиковых окон в пенобетон дома используется киянка, необходимая для демонтажа или сборки конструкции.Также не обойтись без борозды, каретки, поплавка и совка. Чтобы резать газобетонные заготовки было проще и точнее, воспользуйтесь ножовкой. Разрежет элементы на равные части нестандартных размеров из-за угла, который идет с ножовкой.
Большую роль в строительстве играет строительный уровень, он позволяет сделать стены конструкции ровными и прямо пропорциональными за счет проверки горизонтальности. Также не обойтись без шпателя, рубанка, рулетки, бетономешалки, дрели, перчаток и ведер.Для устройства проемов используются материалы: монтажная пена, пенополистирол, штукатурка, стальная арматура, смесь песка, цемента и воды, гвозди оцинкованные и раствор для работы с тонкими швами.
габаритов, ГОСТ, маркировка. Изделия железобетонные
Железобетон нашел широкое применение в современном строительстве. Материал отличается высокой прочностью, устойчивостью к внешним воздействиям, долговечностью. При строительстве зданий из штучных материалов (кирпич, шлакоблок, газоблоки) возникает необходимость перекрытия дверных и оконных проемов.Для этих целей используют особый вид бетонных изделий — перемычки.
Назначение
Перемычки представляют собой железобетонные балки, поддерживаемые каменными стенами и передающие на них нагрузку от кирпичной кладки и перекрытий, перекрывающих проем. Конструктивно перемычка состоит из арматурного каркаса и тяжелого бетона. На практике используются сборные железобетонные изделия, либо монолитные, либо производимые на месте. В этом случае марки используемых изделий и площадь их опоры следует определять расчетом с учетом собранных нагрузок.
Стандарты
Основные параметры сборных изделий определяет ГОСТ «Перемычки железобетонные для зданий с кирпичными стенами». Этот стандарт определяет классификацию, марку, размер и характеристики. Перемычки делятся на:
- ПБ — прямоугольные, шириной до 250 мм.
- ПП — плита, ширина основания 250 мм.
- ПГ — балка, разрезанная на четверть в разрезе.
- ПФ — фасадный, для проемов с четвертью со слоем выступающей части кладки от 250 мм.
Для изготовления типовых изделий разработан комплект типовых рабочих документов — 1.038.1-1, в том числе рабочие чертежи.
Конструкция
Рама якоря перемычки обеспечивает ее прочность. Он состоит из продольной и поперечной арматуры. Стандарты предусматривают использование как предварительно напряженной, так и ненатянутой арматуры. Диаметр и шаг стержней определяется расчетом или по типовым проектам.
При отливке перемычек использовать тяжелый бетон плотностью 2200-2500 кг / м куб.Требуемая прочность бетона определяется расчетом, отметка по проницаемости и морозостойкости — с учетом окружающей среды.
Стропы для подъемных ям или петель по ГОСТу. Перемычки железобетонные могут изготавливаться с выпусками арматуры для строительства в сейсмоопасных районах.
Ассортимент имеющихся в продаже перемычек отражен в таблице ГОСТ 948-84. Стандарт предусматривает переборки мостов ПБ длиной от 1030 до 5950 мм с предварительно напряженной или ненатяжной арматурой.Их сечение разделено на 10 групп — от 125 x 65 (h) мм до 250 x 290 (h) мм.
Пластинчатые перемычки из полипропилена доступны длиной от 1160 до 2980 мм с предварительно напряженным или ненагруженным армированием. Их сечение представлено 10 группами — от 380 х 65 (в) мм до 510 х 220 (в) мм.
Балочные перемычки с четвертью типа ПГ предусматриваются только с ненагруженной арматурой длиной от 1550 до 5960 мм. Предлагается 8 вариантов сечения — от 250 х 290 (в) мм до 510 х 440 (в) мм.
Фасадные перемычки ПФ выпускаются длиной от 770 мм до 4280 мм с поперечным сечением восьми групп — от 90 х 90 (в) мм до 290 х 90 (в) мм.
Обозначение
Марки серийно выпускаемой продукции состоят из двух или трех групп и полностью характеризуют железобетонные перемычки: размеры, несущую способность, сечение и т. Д.
Первая группа начинается с числа, обозначающего раздел (согласно таблице), название буквы и длину, выраженную в десятках сантиметров.Например, 8ПБ25 — перемычка прутковая, сечение № 8 из таблицы ГОСТ 948-84, длина — 2460 мм.
Вторая группа содержит среднюю допустимую нагрузку (кН / м), класс арматуры.
Например, 71-АТВ: нагрузка 70,61 кН / м и арматура АТ-В.
Третья группа маркировки содержит информацию о наличии выпусков арматуры, закладных деталей, петель строповки, а также различных характеристик в зависимости от внешних условий.
В дополнительных обозначениях используются:
- «а» — анкерные расцепители арматуры для установки балконных плит;
- «п» — строповочная петля;
- «С» — для сейсмоопасных зон свыше 7 баллов;
- «П» — бетон повышенной плотности, или «О» — особо плотный.
Полная разметка железобетонных мостов может выглядеть так:
10ПБ21-27-ан — перемычка стержневая размером 2070 мм, сечение 10, допустимая нагрузка 27,26 кН / м, с петлями для строповки и анкером. фурнитура для крепления балконных плит.
Утепление
Наружные стены дома должны обеспечивать уровень тепловой защиты, предусмотренный нормами. Этот уровень характеризуется величиной сопротивления теплопередаче. Чем он больше, тем выше тепловая защита здания и соответственно меньше расход тепла и стоимость отопления.К сожалению, железобетон — отличный проводник тепла. Перемычки образуют на гладкой поверхности стен теплопроводные включения — мостики холода. Они приводят не только к дополнительным потерям тепла, но в некоторых случаях к потере росы. Чтобы избежать этого негативного эффекта, необходимо изолировать перемычки. Если в здании есть дополнительная изоляция по системе вентилируемого фасада или по «мокрой технологии» — вопросов не возникает. Но если внешние стены не требуют дополнительного утепления, перемычки ставятся с отступом от внешней поверхности стены.В этот отступ монтируется вставка из эффективного утеплителя (например, каменная вата) и покрывается штукатуркой или другим отделочным материалом под плоскостью стены.
Выбор марки перемычки
Для правильного выбора марки перемычки, помимо назначения, необходимо определить несущую способность. Допустимая нагрузка изделия каждой марки указана в ГОСТе «Перемычки железобетонные». После завершения сбора нагрузки и определения длины пролета можно пользоваться таблицами серии 1.038.1-1, где сравнивается каждая отметка: расчетный пролет, длина опоры и нагрузка. Выбирая железобетонные перемычки, размеры и сечения, необходимо учитывать сейсмическую опасность района строительства.
Расчет перемычки
Перемычка является несущей конструкцией здания, и ее расчет должен выполняться специалистом с соответствующим образованием и опытом работы. Однако для небольших проектов можно выбрать железобетонные перемычки.Размеры изделий определяются, руководствуясь СНиП «Каменные конструкции». Необходимо рассчитать высоту кладки над перемычкой и сравнить ее с расчетным пролетом перемычки. Если высота кладки больше расчетного пролета, то несущая перемычка не нужна. Это легко объяснить: на определенной высоте стена над проемом достаточно, чтобы иметь свою несущую способность, тогда ей не нужна помощь перемычки. Зная пропорции кладки, легко определить марку джемпера.Ниже приведены значения удельного веса наиболее популярных кладочных материалов:
- кирпичная кладка — 1400-1900 кг / м 3;
- пеноблоков — 900-1400 кг / м 3;
- газобетонные блоки — 400-1200 кг / м 3
Необходимо учитывать плотность кладочного материала конкретного производителя.
Установка перемычки
Незащищенные перемычки дверных и оконных проемов пролетом до двух метров допускается укладывать вручную, более двух метров — с использованием подъемных механизмов.Глубину несения берут серийно, но обычно не менее 200 мм в перегородках и не менее 250 мм в стенах. Контрольные площадки проверяются по уровню.
Перемычки железобетонные для кирпичных стен должны устанавливаться на кладке, дополнительно армированной сеткой. Чтобы заполнить перемычку на всю толщину стенки, установите пакет из нескольких частей. Экстремальные изделия не должны выступать за плоскость стен. При установке перемычек необходимо соблюдать их конструктивную направленность.Перемычки нельзя подгонять по длине обрезки, так как их армирование неравномерное и рассчитано на длину пролета, указанную в торговой марке изделия.
Самостоятельное изготовление перемычек
В случае, когда нет возможности доставить готовые ЖБИ на строительную площадку, их можно изготовить прямо на месте.
Предварительно необходимо изготовить опалубку из пиломатериалов соответствующего размера. Удобно, если опалубка будет рассчитана на изготовление нескольких изделий одновременно.Каркас изготавливается из арматуры, используется продольный диаметром 12-14 мм, поперечный — 4-6 мм. Для продольной арматуры стержни устанавливаются в два уровня, поперечная арматура устанавливается с шагом 3/4 высоты изделия. На расстоянии 1/6 длины пролета от опорной зоны шаг поперечной арматуры уменьшается. Для больших перемычек необходимо проложить монтажные петли. При изготовлении каркаса используют сварочную или вязальную проволоку.
Комплект рамы в сборе в опалубку. Для создания защитного слоя бетона арматура поднимается с помощью пластиковых стоек типа «стеллаж» или «детский стульчик». Затем опалубку заливают тяжелым бетоном с последующим уплотнением вибрацией. После заливки железобетонных дверных перемычек и оконных накладок необходимо выдержать не менее 24 дней для затвердевания.
Изготовление перемычек в пролет
В частном секторе достаточно часто Железобетонные перемычки для проемов можно сделать на месте.Этот способ не очень технологичен, но исключает необходимость подъема и установки, что очень удобно при отсутствии подъемных механизмов. При заливке прямо на стену возможно изготовление арочных железобетонных перемычек.
Размеры данной конструкции определяются индивидуальным проектом. Перед заливкой перемычки кладку стен доводят до необходимой отметки. Контрольные площадки проверяют по уровню и выравнивают по опоре. Опалубка в проеме монтируется опалубкой.Нижняя часть опалубки изготовлена из достаточно толстой доски и усилена опорами. Шаг и поперечное сечение опор следует выбирать в соответствии с длиной пролета и весом перемычки, принимая плотность тяжелого бетона до 2500 кг / м куб. Опоры крепятся друг к другу и к конструкции стены. Для оконных перемычек требуется четверть опалубки для установки оконного блока.
Часто при строительстве дома из блоков поставщики кладочного материала изготавливают специальные блоки П-образной формы.Они укладываются на опору в проеме и выполняют функции несъемной опалубки. Такие элементы имеют толщину обычных блоков в кладке и не выделяют перемычки на поверхности стены.
В опалубку монтируется арматурный каркас, монтажные петли в этом случае не нужны. После этого опалубку заливают тяжелым бетоном, уплотняя его вибротрамбовкой. Затопленную перемычку оставить на 24 дня, после чего опалубку демонтируют.
Герхард Юхум Скульптор — Рукопись, Часть 4
Тема РАДОСТЬ УСИЛИЯ универсальна в том смысле, что она выражает абсолютную необходимость приложить честные усилия для достижения любого действительного и прочного достижения и реализации.
Скульптура уникальна не только потому, что это новая художественная поза, но и потому, что используются необычные материалы. Он выражает восторженный восторг и скульптурные возможности.
Скульптура сделана из специального железобетона под названием Fondu с прочностью 8000 фунтов на квадратный дюйм. Его высота восемь футов, а вес — около 500 фунтов.
Из-за крайних технических трудностей было сделано не так много попыток запечатлеть прыгающего в высоту в полете.Проблема усугубилась тем, что я решил использовать прочные каменные материалы, устойчивые к коррозии, эрозии, нагреву и температурам намного ниже нуля. Бетон соответствовал этим требованиям, но эксцентричное расположение центра тяжести, вес такого плотного материала и высокая степень растяжения, особенно в наиболее хрупких точках, создавали дилеммы.
Я думал, что смогу решить проблему, применив в ноги ферроцемент. Но ферроцемент не затвердел в гипсовых формах из-за низкой температуры (около 32 градусов по Фаренгейту) в моей мастерской.Несколько электронагревателей не смогли повысить температуру в тяжелых формах, и спустя несколько недель цемент все еще отказывался затвердевать.
Технический персонал цементных компаний не смог проконсультировать меня, так как у них не было опыта работы с такими условиями литья. Электрические обогреватели работали непрерывно днями и ночами исключительно на благо гидроэнергетической компании. В конце концов мне пришлось удалить формы, сильно повредив их, а затем удалить весь ферроцемент, соскоблив и вычистив его из отливки.Затем я решил использовать сильно армированный черный цемент для фондю. Этот материал удовлетворительно затвердел.
Другая проблема заключалась в герметизации пористого цемента во избежание проникновения влаги. Частицы воды после замерзания расширяют и разрывают поры поверхности по одной. И поэтому с годами микропоры увеличиваются до макропор, вызывая видимые полости, которые, в свою очередь, ослабляют структуру скульптуры. Хотя можно запечатать скульптуры, это можно сделать только временно.Поэтому герметизацию необходимо повторить.
Занять позу прыгуна в высоту в воздухе невозможно. Отсутствие видеооборудования для записи точного положения в прыжке делало невозможным даже двухмерное представление. Два нанятых фотографа попытались запечатлеть полет, но фотографии оказались неадекватными.
Итак, я вышел в поле, чтобы изучить, зарисовать и запомнить как можно больше прыжков в высоту. Здесь я должен отметить замечательное сотрудничество канадского национального прыгуна в высоту.Без его технических советов и терпения, даже если позировать в клетке из пластиковых листов с электрическим обогревателем, который смог повысить температуру в сарае-студии всего на несколько градусов, работа не была бы завершена.
Ситуация осложнялась недостаточным пространством в сарае-студии. Он был десять футов в длину и десять футов в ширину, сужаясь к концу до пяти футов. Чтобы получить перспективу, скульптор должен максимально дистанцироваться от объекта, чтобы проверить его пропорции, композицию и общее впечатление.Для РАДОСТИ УСИЛИЯ это расстояние было сокращено до пяти футов для объекта восьми футов высотой. Кроме того, потолок сарая был слишком низким, и его часть пришлось поднять, чтобы разместить поднятую руку скульптуры.
Существует также ограничение на количество времени, которое лучший спортсмен может проводить вне тренировок. К счастью для меня, канадский национальный прыгун в высоту, о котором я упоминал выше, в то время не тренировался из-за растяжения лодыжки.
Многие считают, что по художественным и психологическим причинам нужно фиксировать движение либо в его начале, либо в конце.Например, чтобы понять единство цели движения, танцора следует изображать не в середине движения, а в конце. Так и с прыгуном в высоту. Это мнение может быть основано на убеждении, что только достижение цели может принести наблюдателю полное удовлетворение.
Искусство зависит от освоенной сложности. Добросовестный художник всегда борется с изображением своих образов и идей.
Тем не менее, я все еще собирался запечатлеть прыгуна в высоту в полете для РАДОСТИ УСИЛИЙ.Мне нужна была поддерживающая, но несколько бесформенная база, направленная вверх, чтобы подчеркнуть направление движения и создать впечатление полета.
Если бы эта скульптура была отлита из бронзы, то основание можно было бы значительно уменьшить, и можно было бы поддерживать только левую ногу, в то время как правая ступня могла бы висеть в воздухе. Отливка из бронзы была бы хорошим решением этой проблемы, и скульптуру можно было бы разместить на открытом воздухе.
Можно было бы использовать пластмассы, такие как эпоксидная смола, но стоимость производства была бы намного выше моих финансовых возможностей.Несмотря на то, что я приложил много усилий, общественной помощи добиться было невозможно.
Скульптуру лучше разместить в помещении. Это упростит техническое обслуживание и профессиональные осмотры для ремонта или удаления трещин, отверстий, скоплений микробиологической флоры, водорослей, грибков, загрязнений и герметика, которые с годами мешают деталям скульптуры.
Кроме того, несколько ограниченный размер скульптуры сделал бы ее слишком маленькой снаружи на обширном открытом пространстве, где было бы уместно в два с половиной раза больше натурального размера.Если скульптура должна была быть выставлена внутри, должен быть высокий потолок с верхним светом из мансардного окна или, если нужно, от искусственного освещения.
I-75 SB над Джампер-Крик, округ Самтер, Флорида
Карта
Координаты:
+28.70463, -82.12351
28 ° 42’17 «северной широты, 82 ° 07’25» западной долготы
Факты
Источник: Национальная инвентаризация мостов. Информация не проверена; Используйте на свой риск.
Имя: | I-75 SB над Джампер-Крик |
Номер конструкции: | 180035 |
Расположение: | 2.8 миль к северу от SR-48 |
Назначение: | Проводит шоссе над водным путем |
Классификация маршрута: | Основная магистраль — Межгосударственный (сельский) [01] |
Длина наибольшего пролета: | 43,0 фута [13,1 м] |
Общая длина: | 170,6 фута [52,0 м] |
Ширина проезжей части между бордюрами: | 55,1 фута [16,8 м] |
Ширина деки от края до края: | 58.1 фут [17,7 м] |
Угол перекоса: | 15 ° |
Владелец: | Государственное дорожное агентство [01] |
Год постройки: | |
907 907 1965 Год реконструкции: | 1999 |
Историческое значение: | Мост не подлежит включению в Национальный реестр исторических мест [5] |
Расчетная нагрузка: | MS 18 + Mod / HS 20 + Mod [6] |
Количество основных пролетов: | 4 |
Материал основных пролетов: | Предварительно напряженный бетон [5] |
Конструкция главных пролетов: | Стрингер или многобалочная балка [02] |
Тип настила: | Монолитный бетон [1] |
Последняя доступная проверка: февраль 2017 г.
Хорошее / удовлетворительное / плохое Состояние: | Хорошее |
Статус: | Открыто, без ограничений [A] |
Средняя дневная посещаемость: | 20 250 [по состоянию на 2015 год] |
Грузовые перевозки: | 21% от общего объема перевозок |
Состояние платформы: | Хорошее [7 из 9] |
Состояние надстройки: | Хорошее [7 из 9] |
Состояние основания: | Хорошее [7 из 9] |
Оценка конструкции: | Лучше, чем существующие минимальные критерии [7] |
Превосходная оценка геометрии палубы в соответствии с существующими критериями. [9] | |
Оценка водной достаточности: | Соответствует существующим желательным критериям [8] |
Дорога оценка выравнивания: | Соответствует заданным критериям [8] |
Защита канала: | Береговая защита требует мелкого ремонта.Устройства речного контроля и защита насыпей имеют незначительные повреждения. Банки и / или русла имеют незначительный дрейф. [7] |
Защита опоры / опоры: | Защита от навигации не требуется [1] |
Состояние размыва: | Фундаменты моста определены как устойчивые для оцененных или расчетных условий размыва. [5] |
Уровень достаточности: | 97,0 |
Предыдущие проверки
Дата | Состояние | Палуба | Надстройка | Подконструкция | ADT | Суфф.Рейтинг |
---|---|---|---|---|---|---|
Февраль 2017 г. | Хорошо | Хорошо | Хорошо | Хорошо | 20250 | 97,0 |
Февраль 2015 | Хорошо | Хорошо | 907 907 Хорошо | 907 Хорошо | 907 Хорошо | 907 Хорошо |
Февраль 2013 | Хорошо | Хорошо | Хорошо | Хорошо | 19670 | 97,0 |
Февраль 2011 | Хорошо | Хорошо | ||||
Февраль 2009 г. | Хорошо | Хорошо | Хорошо | Хорошо | 21474 | 95,9 |
Февраль 2007 г. | Удовлетворительно | Хорошо | Хорошо | Хорошее | ||
Февраль 2005 г. | Хорошо | Хорошо | Хорошо | Очень хорошо | 18500 | 96,1 |
Февраль 2003 г. | Хорошо | 907 17 Хорошо | Хорошо | |||
Февраль 2001 г. | Удовлетворительно | Удовлетворительно | Хорошо | Очень хорошо | 18000 | 97,1 |
Февраль 1999 г. | Удовлетворительно | 907 907 907 Хорошо 97,5 | ||||
июнь 1997 г. | Хорошо | Хорошо | Хорошо | Хорошо | 11000 | 95,0 |
Октябрь 1995 | Хорошо | Хорошо | 907 907 Хорошо | 907 Хорошо | 9079 | |
ноябрь 1993 г. | Хорошо | Хорошо | Очень хорошо | Очень хорошо | 11600 | 95,1 |
июль 1991 | Хорошо | Очень хорошо | Очень хорошо | 907 14192 | 93,8 |
Данные элемента
Источник: набор данных National Bridge Elements, издание 2019 г. Это экспериментальная функция.
Элемент | Единицы | Количество | 1-хорошее | 2-удовлетворительное | 3-плохое | 4-серьезное |
---|---|---|---|---|---|---|
Надстройка | ||||||
Подставка из бетона | 1,194 | 1,193 | 0 | 1 | 0 | |
Настил | ||||||
Железобетонный настил | кв. | |||||
Опорная конструкция | ||||||
Железобетонный абатмент | погонных футов | 125 | 125 | 0 | 0 | 0 |
Предварительно напряженная бетонная свая 0 | 0 | | ||||
Колпак опоры из железобетона | погонных футов | 177 | 177 | 0 | 0 | 0 |
Соединения | ||||||
Плавное соединение | линейные футы. | 305 | ||||
Эластомерная опора | каждый | 56 | 16 | 40 | 0 | 0 |
Рельс моста | ||||||
Линейный железобетонный рельс | Футов. | 341 | 307 | 34 | 0 | 0 |
комплект железобетонных изделий на белом фоне. 3D-изображение. Фотография, картинки, изображения и сток-фотография без роялти. Image 96570681.
Набор железобетонных изделий на белом фоне. 3D-изображение. Фотография, картинки, изображения и сток-фотография без роялти. Изображение 96570681.
Набор железобетонных изделий на белом фоне.3D-рендеринг. 3D-рендеринг сплошной белой бетонной стены, набор 3D-элементов, армированных железобетоном, перемычкой и другими материалами. Концепция лучшего продукта. 3D-рендеринг набора бетонных строительных блоков. Кольца железобетонные на белом фоне. Бетонное основание для жилых, городских и производственных помещений, армированное цементом.
M
L
XL
Таблица размеров
Размер изображения | Идеально подходит для |
S | Интернет и блоги, социальные сети и мобильные приложения. |
M | Брошюры и каталоги, журналы и открытки. |
л | Внутренние и наружные плакаты и печатные баннеры. |
XL | Фоны, рекламные щиты и цифровые экраны. |
Используете это изображение на предмете перепродажи или шаблоне?
Распечатать
Электронный
Всесторонний
5000 x 2802 пикселей
|
42.3 см x
23,7 см |
300 точек на дюйм
|
JPG
Масштабирование до любого размера • EPS
5000 x 2802 пикселей
|
42,3 см x
23,7 см |
300 точек на дюйм
|
JPG
Скачать
Купить одно изображение
6 кредитов
Самая низкая цена
с планом подписки
- Попробуйте 1 месяц на 2209 pyб
- Загрузите 10 фотографий или векторов.
- Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц
221 ру
за изображение любой размер
Цена денег
Ключевые слова
Похожие изображения
Нужна помощь? Свяжитесь с вашим персональным менеджером по работе с клиентами
@ +7 499 938-68-54
Мы используем файлы cookie, чтобы вам было удобнее работать.Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie
.
Принимать
Вариант заземления электрических цепей
: метод «торможения» стальной арматуры?
Если вы купили дом в последние 15 лет или около того, у вас может действительно быть строительный элемент, выступающий сбоку от вашего дома. В этой статье я обсуждаю соединения служебного заземления и то, что я называю методом «выпирающего» арматурного стержня в соответствии с разделом 250.68 (C) (3) Национального электротехнического кодекса (NEC) 2017 года, который гласит:
«Электрод арматурного типа в бетонном корпусе, установленный в соответствии с 250.52 (A) (3) с дополнительной секцией арматуры, простирающейся от ее места в бетоне до доступного места, которое не подвержено коррозии, должно быть разрешено для подключения проводов заземляющих электродов и перемычек. Удлинитель арматуры не должен контактировать с землей без защиты от коррозии ».
Когда впервые начал появляться метод «торможения» стальной арматуры, кусок перевернутой арматуры был привязан к стальной опоре и много раз просто оставался торчащим со стороны дома.Затем на этот кусок стали зажимали провод заземляющего электрода, чтобы заземлить электрическую сеть.
Я видел, как этот метод использовался еще в 1990-х годах, когда я работал инспектором по электрике в округе Пинеллас, штат Флорида. Я считаю, что мы были одной из первых юрисдикций, разрешивших использование этого суррогата. Это понятно, поскольку мы были одной из первых юрисдикций Флориды, которые потребовали использовать электрод 250,52 (A) (3) в бетонном корпусе. В то время метод «торможения» 250,68 еще не был кодифицирован, но, тем не менее, в различных юрисдикциях он был разрешен.
Для целей этой статьи важно понимать, что это не тот метод, который тестировался на производительность Гербертом Г. Уфером, отцом электрода в бетонном корпусе. Инспекторы по электротехнике позже обнаружили, что метод торможения привел к множеству проблем и проблем (по крайней мере, у нас).
Одной из наиболее очевидных проблем была коррозия. Ржавчина — это обычное явление для стального арматурного стержня. Даже высокая влажность может вызвать ржавчину. Это особенно важно в том месте, где провод заземляющего электрода прикрепляется к арматурному стержню, обычно с помощью зажима заземления.Это оказывается слабым звеном, если арматурный стержень заглушен за пределами здания. Если сталь подвергается воздействию элементов, я считаю, что точка, в которой крепится заземляющий зажим, должна быть защищена некоторыми средствами, но я не совсем уверен, какое решение будет правильным. Должна ли защита быть какой-то инкапсуляцией? Утвержденный герметик или эпоксидная смола? Эти и другие методы могут сделать соединение не полностью видимым для электрического инспектора, что может стать большой проблемой.
Коррозия в точке соединения проводника заземляющего электрода — по отношению к нижней части перевернутого арматурного стержня — также является серьезной проблемой. Чаще всего подрядчик оставляет перевернутую арматуру торчащей из фундамента ниже уровня земли. Мы все можем согласиться с тем, что стальной арматурный стержень подвержен сильной коррозии при прокладке под землей. NEC пытается решить эту проблему.
Собирается ли на самом деле электрический подрядчик нести ответственность за покрытия, которые, возможно, потребуется нанести на стальной арматурный стержень?
Раздел 250.68 (C) (3) NEC от 2017 года говорится: «Удлинение арматуры не должно подвергаться контакту с землей без защиты от коррозии». В теории это звучит хорошо, но на практике это утверждение оставляет много вопросов без ответа. В чем именно должна состоять «защита от коррозии»? Для защиты от коррозии стальных арматурных стержней доступны различные краски и эпоксидные смолы. Собирается ли на самом деле инспектор по электрике проверять краски и эпоксидные смолы? На некоторые покрытия действует гарантия всего несколько лет.Как электротехнический инспектор сможет определить, какое покрытие было нанесено правильно, и не менее толщины?
Наряду с проблемой защиты от ржавчины возникает дополнительная проблема, заключающаяся в том, что нижняя часть арматуры, скорее всего, будет покрыта грязью, когда электротехник прибудет для выполнения проверки (если она будет расширена за пределы здания). Должны ли электрические инспекторы требовать, чтобы подрядчик по электрике «выкопал» удлинитель арматуры во время проверки, если защита от коррозии не видна сразу? Или инспекторам следует просто пометить работу красной пометкой «проверено до проверки» и уйти? Повторюсь, это требование использовать защиту от коррозии в теории звучит грандиозно, но на практике оно создает сугроб проблем с соблюдением требований.
Следует ли позволить одной из наиболее важных частей электрической установки использовать формы защиты от коррозии?
Мы не просто говорим о куске подземного металлического канала, возможно, для фидера. Система заземляющих электродов — одна из важнейших частей электрической системы. Проблемы с коррозией и принудительным соблюдением требований могут быть полностью устранены, если требуется, чтобы удлинитель арматурного стержня был повернут над плитой с изгибом на 90 градусов в полость стены, где провод заземляющего электрода проводного типа можно затем подключить к удлинителю и провести к магистрали. отключение услуги.Все это очень просто выполнить. Более опытные электрические подрядчики, которых я вижу, обычно превращают арматуру во внутреннюю стену гаража. Затем после установки гипсокартона используется пустая электрическая пластина, чтобы сделать соединение доступным после установки.
Удлинитель арматуры точно описывается как проводник, что порождает еще одну проблему. Здесь меня бросает в глаза то, что если удлинитель арматуры на самом деле является «проводником», используемым для заземления, то он должен иметь определенный способ подключения.Взгляните на Раздел 250.8. Я полностью понимаю, что стальной арматурный стержень не является проводником «проволочного типа», который необходимо подключить одним из способов, описанных в Разделе 250.8. Но я думаю, что 250.8 самоочевиден и подчеркивает мою точку зрения: поскольку этот виджет используется для заземления системы, то, как именно должно быть выполнено соединение, должно быть очень конкретным.
В настоящее время NEC игнорирует проблему перекрытия. Однако следует отметить, что арматурные стержни должны иметь надлежащее перекрытие в соответствии со строительными нормами.Например, если в основании, соединяемом с другим, находится арматурный стержень №5, для соединения с натяжением потребуется перекрытие примерно 25 дюймов. Правильный нахлест обычно определяется как диаметр, в 40 раз превышающий диаметр арматурного стержня. Следовательно, в случае арматурного стержня № 5 это расстояние составляет 25 дюймов. Длина нахлеста зависит от прочности бетона, а также марки арматуры, размера и расстояния между ними.
В некоторых юрисдикциях допускается установка удлинения арматурных стержней под углом 90 градусов перпендикулярно стальному основанию.Это создает перекрытие всего на 0,63 дюйма в любой точке, в которой удлинитель привязан к стальной опоре — обычно с помощью обычной стальной проволочной стяжки. Достаточно ли перекрытия между сталью 0,63 дюйма? Будет ли этот минимальный круг постоянно поддерживать достаточно низкое сопротивление заземления, чтобы предотвратить повреждение опоры во время грозовых разрядов и выдержать испытание временем? Данных об этом нет.
Некоторые юрисдикции требуют «полного цикла» в соответствии с требованиями строительных норм. Другие придумывают свои правила.На ум приходит штат Орегон — штат Орегон включил в свои строительные нормы и правила, что, если для заземляющих электродов используется удлинитель арматуры, он должен иметь как минимум 12 дюймов нахлеста (Нормативно-правовые акты штата Орегон по жилым вопросам, раздел R403.1.8, 2017). Я считаю, что NEC должна описать требуемый способ выполнения этого заземляющего соединения; просто оставив это на усмотрение установщика, мы создадим несоответствия от юрисдикции к юрисдикции — а у нас должен быть национальный электротехнический кодекс.Возможно, это не обязательно должно быть соединение с полным натяжением согласно строительным нормам, но длина контакта должна иметь определенное значение. Возможно, ответ — использовать модель Oregon.
Решения, которые я здесь описал, очень легко реализовать. Строительным чиновникам нужно многое учитывать, когда они решают, что будет разрешено (или нет) при испытании метода торможения арматуры. На мой взгляд, лучший электрод в бетонном корпусе изготавливается при строгом соблюдении раздела 250.52 (A) (3), используя любое из следующего:
- Проложите провод заземляющего электрода в основании и подсоедините к одному или нескольким голым или оцинкованным или другим токопроводящим стальным арматурным стержням или стержням с покрытием диаметром не менее ½ дюйма, установленным на одной непрерывной 20-футовой длине, или если из нескольких частей, соединенных между собой обычной стальной стяжкой, экзотермической сваркой, сваркой или другими эффективными средствами для создания 20-футовой или большей длины
- Поместите 20 футов неизолированного медного провода, не менее 4 AWG, в основание.20 футов медной проволоки можно просто привязать к стальной опоре в нескольких местах. Я бы использовал изоленту вокруг стальной опоры в местах скручивания медной проволоки, чтобы предотвратить любую возможную гальваническую коррозию стали. Затем проложите этот провод к месту отключения основного сервиса.
Электрод в бетонном корпусе должен быть покрыт бетоном не менее чем на 2 дюйма и расположен в той части бетонного фундамента или основания, которая находится в непосредственном контакте с землей.Вышеуказанные требования выполнить довольно просто. Этот метод возник в результате испытаний, проведенных Гербертом Уфером еще в 1940-х годах. Использование проверенного метода (UFER) в соответствии с 250,52 (A) (3) обеспечит надежную систему заземляющих электродов, которая имеет более чем адекватные испытания и доказательства, подтверждающие ее.
И … не оставляет острых краев!
WV Департамент транспорта
С 1977 по 2003 год открытие моста Лупу в Шанхае, Китай, с его 1815-футовой аркой, мост через ущелье Нью-Ривер был самым длинным в мире пролетом со стальной аркой.
Проводящий Аппалачский коридор L (США 19) через живописное ущелье глубоко в холмах округа Фейет, мост стоимостью 37 миллионов долларов вызвал ажиотаж, начиная с награждения 28 июня 1973 года как самый дорогой проект, когда-либо реализованный на Западе. Министерство здравоохранения штата Вирджиния и программа развития Аппалачей.
Для моста, спроектированного Майклом Бейкером-младшим из Бивера, штат Пенсильвания, потребовалось 4 759 расчетных листов. Человеко-часы для этих расчетов и чертежей равны 40 часам работы одного человека в неделю в течение 15 лет.
Еще до того, как в мае 1974 года американское мостовое подразделение компании US Steel установило первый кусок стали для подъездного пролета, среди рабочих с шоссе распространялись истории о потенциальной занятости индейцев-могавков, известных своей способностью ходить по «высокой стали» Небоскребы Нью-Йорка и страховой полис строительства, согласно которому из-за огромной высоты сооружения погибло шесть человек. (Только один человек погиб во время строительства — на месте склона ущелья.В результате ужасного несчастного случая кусок стали упал на одну из форм больших железобетонных пьедесталов, поддерживающих изгибы девяти наземных опор ниже пролетов подхода, катапультировав людей, стоявших на нем, что привело к гибели одного.)
Железнодорожные пути у дна ущелья по обе стороны реки доставляли на место технику и материалы. После того, как растительность была расчищена и старые шахты были заполнены гравийно-цементной смесью, чтобы заполнить любые пустоты под фундаментами, был залит бетон для пьедесталов под изгибами (конические сварные коробчатые колонны, самая высокая из которых почти 400 футов высотой).
Возведение началось со строительства 330-футовых башен по обе стороны ущелья для поддержки двух канатных дорог, которые могли нести нагрузки по 50 тонн каждая или использоваться в тандеме для перемещения массивных кусков стали в изогнутых колоннах и арки, которая могла бы консольно выступать из обе стороны встретились посередине (самая большая весила около 90 тонн). Вертолет пронес первый кабель диаметром полдюйма и длиной 5000 футов через ущелье между башнями, где за ним последовал однодюймовый кабель и, наконец, 3500 футов трехдюймового кабеля, необходимого для кабельных тележек.(Оттяжные тросы, поддерживающие башни, были прочно закреплены, что послужило поводом для другой истории, в которой утверждалось, что когда аномально сильный ураган обрушил одну из башен на раннем этапе строительства, что напряжение, вызванное тросом, прорезало половину акра близлежащих деревьев. В одно мгновение деревья были срублены чище и однороднее, чем любой лесоруб.)
Массивность пролета внесли более 21000 тонн конструкционной стали, 1700 тонн арматурной стали, 17000 кубических ярдов бетона для основания и 6000 кубических ярдов бетона надстройки общим весом более 88 миллионов фунтов.
Когда в июле 1975 года началось возведение главной арки, арка была построена немного выше с каждой стороны, так что, когда последняя деталь была поставлена на место с традиционной церемонией «доливки» в мае 1976 года, подвязки с каждой стороны могли быть опущены на некоторое время. плотная посадка. Стальные ящики общим весом более 10 000 тонн образуют элементы арки, которая возвышается на 370 футов. Внизу, у штифтов, вертикальные стороны представляют собой стальные пластины высотой 74 дюйма и толщиной 4 дюйма, а самое большое соединение содержит 2300 болтов.
После закрытия арки было построено 13 арочных башен симметрично от центра пролета высотой от 26 до 305 футов, чтобы поддерживать фермы настила и тротуар. Окончательные стальные работы для 14-пролетной непрерывной фермы настила над аркой были выполнены в ноябре 1976 года. Весной 1977 года был отлит бетон для парапетов, разделительной перегородки и четырехполосной палубы, которая включает восьмифутовые выступы на высоте 69 футов. 4 дюйма шириной от бордюра до бордюра, и было добавлено более 6000 погонных футов алюминиевых перил.
Стальной арочный мост, открывшийся для движения 22 октября 1977 года, сократил предыдущую 40-минутную поездку по извилистой дороге до менее чем минуты. Его длина с подходами составляет 3030 футов, а основной пролет составляет 1700 футов, что на 48 футов превышает расстояние до бывшего рекордсмена в Байонне, штат Нью-Джерси, на 48 футов (помимо второй по длине конструкции, в Западной Вирджинии есть еще два стальных арочных моста. среди тех, что перечислены в списке самых длинных в мире пролетов мостов Национального альянса стальных мостов 1999 года — Маундсвиллский мост на 24-м и I-470 через реку Огайо на 50-м).
С высотой 876 футов над водами реки Нью-Ривер (на 325 футов выше монумента Вашингтона), мост является самым высоким к востоку от Миссисипи и вторым по высоте в стране после моста Ройал-Гордж в Колорадо через реку Арканзас.
Этот атрибут делает мост New River Gorge Bridge идеальным местом для рапеллеров и более 500 BASE (здания, антенны, пролеты и земля) прыгунов в единственный день, когда такой парашютный спорт является законным. Третья суббота октября — День моста, когда комиссия закрывает конструкцию для транспортных средств для торжеств, в которых участвуют около 250 продавцов, соблазняя до четверти миллиона посетителей со всего мира, чтобы посетить и совершить «прогулку по мосту».(Транспортное средство, прикрепленное к мосту тросом с тросом, было сброшено через край, чтобы снять на видео телерекламу, подчеркивающую его прочность.)
Использование неокрашенной стали Cor-Ten, материала, который при выветривании образует подобный ржавчине защитный слой, который эстетически сочетается с естественным окружением пролета, сэкономило 300000 долларов США по первоначальной стоимости и примерно 1 миллион долларов США на каждой картине, которая была бы необходима для поддержания мост. Но традиционная соль, растекавшаяся по дорожному покрытию для удаления снега и льда в первые годы своего существования, оказала неблагоприятное воздействие на сталь моста, поэтому Highways были заменены антиобледенителями, не содержащими соли.
Ацетат кальция и магния, широко используемый противогололедный материал, пахнущий уксусом, тем не менее оказался трудоемким и неудобным. Из-за своего легкого веса он имел тенденцию отрываться от поверхности моста, если только не разносился со скоростью 15 миль в час или меньше. Таким образом, в дополнение к проблемам с соблюдением правил дорожные бригады создавали длинные линии резервного движения с низкой скоростью распространения. Компания, производящая оборудование, предоставила решение — раствор материала, смешанного с жидким ацетатом калия для лучшего сцепления на скорости до 50 миль в час, разбрасываемый самосвалами с использованием навесного оборудования, сочетающего распределитель системы точного размещения от одного производителя с системой управления распределителем.
