Железобетонные ригели перекрытия РВ – назначение, маркировка, габариты.

Возведение многоэтажных строений общественного, административного и промышленного назначения предусматривает использование множества строительных элементов. Наш завод ЖБИ предлагает высококачественные железобетонные перемычки, ригели и прогоны, обеспечивающие постройке должную прочность, устойчивость и надежность. В данном разделе представлены ригели перекрытия прямоугольного сечения РВ,



Что такое ЖБ ригель?

Железобетонный ригель – очень важный конструктивный элемент любого здания. Это ЖБИ представляет собой вытянутый по длине брусок прямоугольного сечения. Используются данные изделия для обустройства перекрытий, создания надежных каркасных опор. Их задача – соединять вертикальные элементы сооружения и служить в качестве опор для прогонов и плит перекрытия. Благодаря своему назначению данные ЖБИ получили наименование ригелей перекрытия.

Конструкция ЖБ ригеля позволяет ему выдерживать и распределять нагрузку во всех направлениях. Ни один каркас многоэтажного сооружения не обходится без этих ЖБИ. Но для выполнения изделиями РВ возложенных на них функций, необходимо правильно их выбрать и установить. Нужное сечение ригеля выбирается в зависимости от нагрузок, испытываемых межэтажными перекрытиями.

Завод ЖБИ-4 предлагает изделия РВ самых востребованных модификаций. Весь представленный ассортимент производится на современном оборудовании с применением только высококачественного сырья и новейших технологий. Именно такой подход гарантирует достойный уровень качества предлагаемой нами продукции.

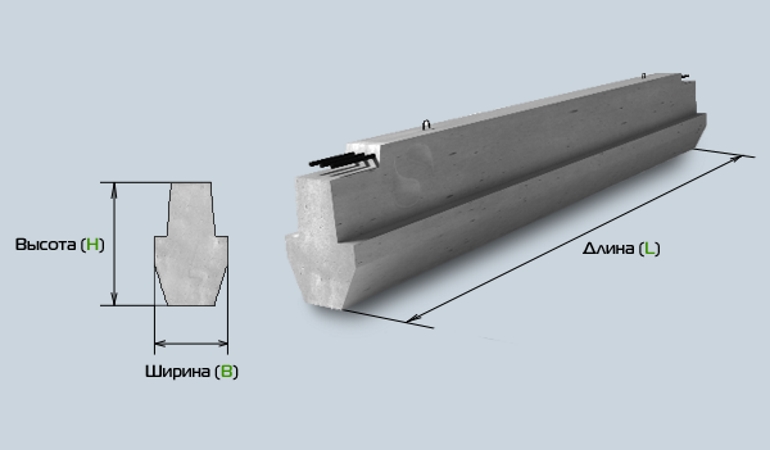

Маркировка и габариты ригелей перекрытия

Обозначение железобетонных ригелей перекрытия содержит буквы и цифры. Буквенное сочетание РВ обозначает наименование изделия, первая цифра – длину в дм (значение округлено до целого), вторая – параметры нагрузки. Например, РВ-40-3 означает ригель перекрытия длиной 400 см и расчетная нагрузка 3 кН/м.

Завод ЖБи-4 предлагает изделия РВ следующих размеров:

  • длина – 319, 359, 399, 459, 559, 599, 639 см,
  • ширина – 16 и 38 см,
  • высота – 30, 40 и 60 см.

Конкретные параметры РВ выбираются в зависимости от габаритов создаваемого перекрытия и расчетных нагрузок на него.

Все предлагаемые нашим заводом ригели перекрытия по своим характеристикам соответствуют требованиям действующих строительных нормативов. Жесткий контроль качества на всех стадиях производства, использование только высококачественного сырья, соблюдение технологии изготовления и применение инновационного оборудования гарантируют надежность нашей продукции.

Железобетонные ригели: применение

Железобетонный ригель – балка, произведенная из высокопрочного бетона с использованием армирования. Данное изделие выдерживает высокие нагрузки, действующие в разных направлениях. Ригель из железобетона может использоваться в качестве опоры для плит и прогонов в сооружениях различного назначения. Монолитные ригели зачастую применяются в роли стоек под ЛЭП.

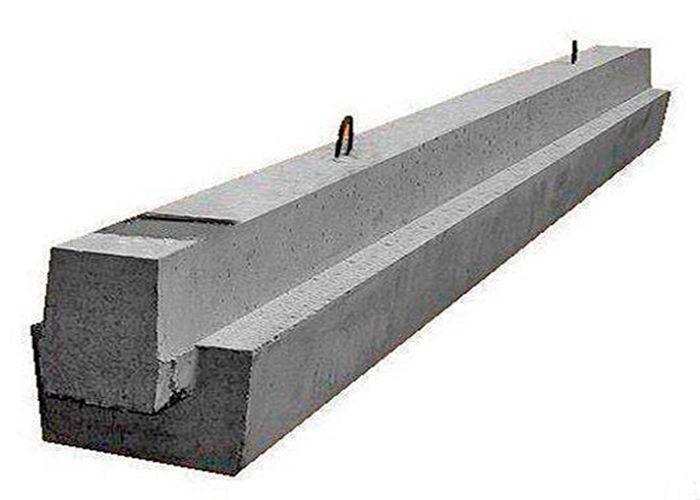

Данные изделия могут отличаться формой, сечением, длиной, площадью и способом закрепления. По типу конструкции железобетонные ригели делятся на следующие виды:

  • однополочные. Предназначены для поддержания плит одной стороной;
  • двуполочные. Применяются в роли опоры плит с двух сторон;
  • бесполочные. Используются для перекрытия плит, имеют прямоугольное сечение.

По форме сечения ригели из железобетона делятся на:

  • прямоугольные. Имеют прочную армированную основу и выступают опорными креплениями в строительстве несущих стен и перекрытий. Данные конструкции позволяют равномерно распределять нагрузку, амортизировать смежные балки;
  • Т-образного сечения. Состоят такие ригели из нескольких элементов. Их установка более трудоемка, в сравнении с прямоугольными. Однако высокие технические характеристики позволяют использовать их для возведения любых объектов. Высокие антикоррозионные характеристики Т-образных ригелей делают возможным их применение в благоустройстве территории.

Сфера применения

Область применения железобетонных ригелей обширна. Их используют при возведении конструкций собирательной планировки, особенно там, где планируются длинные коридоры и высокие стены. Также данные изделия нашли широкое применение в монтаже модульных сооружений, в возведении многоэтажных зданий, для оконных комиссур или оград. ЖБИ ригели, применяемые в качестве стоек ЛЭП, обеспечивают возможность передачи нагрузок в горизонтальной плоскости, повышая несущую способность опоры. В возведении сложных конструкций зачастую используются сборные ригели. С их помощью создаются каркасы любой формы и размеров, способные выдерживать колоссальные нагрузки.

Преимущества:

  • высокая прочность.
  • надежность;
  • долговечность,
  • устойчивость к коррозии;
  • пожароустойчивость
  • возможность перекрытия пролетов, имеющих значительные размеры.

При условии четкого соблюдения технологии производства железобетонные ригели превращаются в элементы, способные выдерживать мощные нагрузки, при этом сокращается время на проведение их установки, обеспечивается долговечность конструкции.

Ригель железобетонный. Особенности применения и отличия от балок

Что такое ЖБ ригель

Ригелями называются армированные железобетонные изделия, используемые для соединения вертикальных конструкций (стеновых панелей, колонн и подвесов). При этом изделия берут на себя нагрузку как самих перекрытий, так и других элементов. Благодаря бетонным ригелям формируется прочный скелет постройки, гарантирующий геометрическую стабилизацию всего сооружения.
С помощью ригельных опор поднимают цоколь, укрепляют и снимают с него излишнюю нагрузку. Также эти железобетонные изделия задействуют при возведении широких лестничных пролетов для ангаров, торговых залов и много другого.
Бытует мнение, что ригель и балка ЖБИ – это практически одно и то же, и вся разница заключается только в размерах изделия. Это совершенно не соответствует истине.

 Чем ригель отличается от балки


Железобетонный ригель выполняет специальные несущие функции. Он принимает нагрузки со всех сторон, и является, по сути, основным опорным элементом каркаса сооружения. Этот элемент отличается довольно узкой функциональностью и значительной сферой применения. Ригель жестко связан со стойками главной несущей конструкции установленными в вертикальном положении. Укладывается он только в горизонтальном положении, в отличие от балки, которую можно устанавливать под наклоном. Балка является самостоятельной частью строения и работает преимущественно на изгиб.

Заменять ригель балкой нельзя ни в коем случае. Ригельные элементы отличаются большим весом, жесткостью и прочностью. В свою очередь балка имеет меньший вес и используется для поддержки конкретных перекрытий (например чердачных помещений).

Отличия очевидны: балка – широкое понятие которое включает в себя опоры разных типов. Ригель же выполняет более узконаправленную функцию и производится по особой технологии на основе более прочных материалов.

Изчего изготавливается ригель

Изделия этого типа производятся из тяжелых бетонов класса от В 22,5 до В 60.
Кроме того ригель для перекрытия должен быть водонепроницаемым, огнестойким, морозоустойчивым, не восприимчивым к агрессивным средам и коррозии. Армирование ригеля выполняется из стальных армокаркасов высочайшего класса: горячекатных и укрепленных методом термомеханической обработки.


ЖБИ ригели: ГОСТ и размеры

Основным нормативным документом, определяющим условия производства железобетонных изделий, является ГОСТ. На ЖБИ ригели это ГОСТ 18980-90, действующий с 1990 года. Но по каждому виду изделий дополнительно разрабатываются типовые серии рабочих чертежей. Именно серия и рабочие чертежи являются основным документом для изготовителя. В них указываются точные расчеты по количеству стали, бетонной смеси, приводятся схемы раскладки арматуры.

Стандартом предусмотрены следующие виды изделий:

  • РДП – для опирания пустотных плит на две полки, расшифровка Д означает двухполочные
  • РОП – под пустотные плиты при опирании на одну полку, или однополочные
  • РЛП – под пустотные плиты для установки в лестничных пролетах
  • РДР – под ребристые плиты перекрытий
  • РОР – также под ребристые, но с одной полкой
  • РЛР – для ребристых плит на лестничных площадках
  • РБП — прямоугольные без полок
  • РКП – консольные, укладываемые для опирания балконных плит.

Морозостойкость, прочность, влагостойкость бетона указывается в описании рабочих серий. Но в стандарте указано, что ЖБИ ригели изготавливаются из тяжелых марок бетона. Сталь для армирования используется следующих классов:

напрягаемая арматура класса Ат IVc, IVK, V, VKC, а также A-V, IV. Ненапрягаемая арматура Aт IVC, IIIC и проволока ВрI.

Основные типоразмеры ригелей и их маркировка

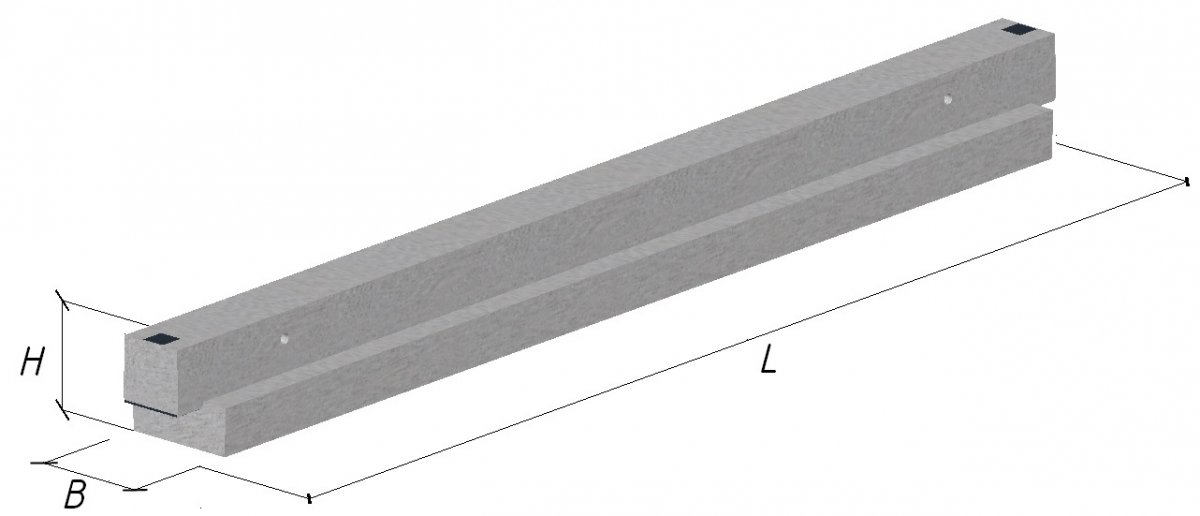

Основными размерами, предусмотренными ГОСТом на ЖБИ ригели, являются:

  • Для РДП длина от 2560 до 8560 мм, в сечениях от 450*230*565 до 600*300*595 мм
  • Для РОП длина аналогична, но в сечении могут быть размеры 450*230*482 до 600*230*497

Как видим, основные размеры зависят от типа сечений. Максимальная длина ЖБИ для промышленных зданий 11200 мм при сечениях 800*300*550*400 для двухполочного ригеля. Ими перекрываются большие пролеты производственных помещений. В которых опорные колонны устанавливаются с шагом в 12 м.

Для того, чтобы иметь представление, насколько подробно нормируются все параметры производства железобетонных изделий, рассмотрим данные, которые приводятся в описании к типовой серии одного из видов ЖБИ.

ЖБИ ригели высотой до 600 мм для перекрытий пролетов 6 и 9 метров, могут быть изготовлены только из бетона класса В30, с использованием напрягаемой стальной арматуры АТ-V, и ненапрягаемой АТ-IIIс.

Жб изделия рассчитаны на нагрузки 88,26 кН/м и 107,87 кН/м в условиях эксплуатации при температурах до -40˚С и не выше +50˚C в неагрессивной среде.

Так же для каждого типоразмера ригеля в рабочих чертежах приводится точный расчет количества бетона и стали.

Все изделия, в том числе и ЖБИ ригели маркируются тоже по стандартам, например РДП.6.86-110АтV означает, что это ригель двухполочный под опирание пустотных плит перекрытий.

  • 6- это высота изделия в сечении (600мм)
  • 86 – обозначение длины 8560 мм.
  • 110 – величина допустимой нагрузки
  • АтV – класс стали.

В основной части маркировки одна буква, например ф, которая будет означать, что изделие предназначено для установки фахверка.

Ригели железобетонные | ЖБИ 15

     Одним из связующих элементов зданий, в постройке которых используются железобетонные конструкции, является ригель. Ригель представляет собой прямоугольную балку, на которую опираются перекрытия или другие железобетонные конструкции.

     Основные требования к характеристикам ригелей, таким, как требования по нагрузке и размерам, конструкции ригелей перекрытия, армирование, размеры и детали монтажа определяет ГОСТ 18980-90.

     По сечению наиболее распространены в применении ригели прямоугольные или Т-образного сечения. На ригели приходится основная нагрузка плит с обоих сторон, так же ригели являются элементом горизонтального соединения для жесткости вертикальных колонн каркасных зданий. Такие ригели еще называют ригелями жестких поперечин.

     При возведении крупных или сложных в архитектурном плане зданий, используются сборные железобетонные ригели, они способны выдерживать значительные нагрузки и позволяют возводить каркас нужных форм и размеров.

     Ригель является довольно важным элементом при строительстве железобетонного каркаса, поэтому и требования к его производству повышенные. По требованиям ГОСТа четко определяются такие характеристики и свойства ригеля, как размеры, вес ригеля, строго регламентированы высота и длина. При монтаже конструкций стык ригеля с другим железобетонным изделием должен быть минимальным, чтобы обеспечить максимальную прочность всего сооружения.

     Ригели серия которых производится с различными профилями повсеместно применяются так же для других строительных работ, помимо создания опоры жесткости, например для оконных перемычек или возведения бетонных ограждений.

     С уверенностью можно сказать, что современное строительство зданий любого функционального назначения невозможно без использования железобетонных ригелей. На данный момент это оптимальное решение в области возведения прочных и устойчивых жб конструкций.

Ригели прямоугольного сечения

Ригели двуполочные

Ригели однополочные

Ригель тяжелый консульных свесов



Ригели каркасов многоэтажных зданий выполняют таврового сечения с полкой по низу или с приливами по боковым граням для опирания плит перекрытий. По концам ригеля устраивают подрезку на высоту консолей колонн, благодаря чему консоли после установки ригелей в проектное положение оказываются в пределах требуемой высоты. Ригели для пролета 6 м изготовляют длиной 5,5 м, высотой сечения 450 мм; для пролета 9 м — длиной 8,5 м и высотой сечения 650 мм, массой — до 5,5 т. Бетон используют марок М400, М500. При пролете 6 м ригели выполняют как с обычной, так и предварительно-напряженной арматурой, а при пролете 9 м — только предварительно-напряженными. Ригели производят преимущественно по поточно-агрегатной.

Ригели следует изготовлять в соответствии с требованиями настоящего стандарта и технологической документации, утвержденной предприятием-изготовителем, по рабочим чертежам серий 1.020-1/87, 1.020.1-2с/89, 1.020.1-4, 1.420.1-19 и 1.420.1-20с. Допускается изготовлять ригели по рабочим чертежам аналогичных серий для строительства зданий на просадочных, вечномерзлых грунтах и подрабатываемых территориях, а также по другим чертежам для строительства зданий с геометрическими параметрами по ГОСТ 23838 и СТ СЭВ 6084 (с использованием форм ригелей вышеуказанных серий)

Железобетонные ригели от производителя ЖБИ Отком



Главная страница


Каталог ЖБИ


Ригели

Железобетонные ригели – один из самых важных при строительстве зданий элемент. Это прямоугольная балка, служащая опорой для перекрытий и различных железобетонных конструкций. Размеры, детали, конструкции и другие данные ригелей обозначены в ГОСТах и помогают вам выбрать необходимую модель. Требования к ригелям очень серьезные, потому что их стыковка с другими жб элементами должна быть минимального размера. Только тогда будет обеспечена максимальная прочность здания.

Виды железобетонных ригелей

По своему сечению ригели разделяются на два вида:

  • Прямоугольные ригели, которые имеют прочную армированную основу с внешней поверхностью креплений и стыков. Они являются опорными элементами при строительстве несущих стен и перекрытий. Распределяя весовую нагрузку, они обеспечивают надежность и устойчивость здания в течение нескольких десятилетий. Также их важная функция – амортизирующая смежных жб балок;
  • Ригели с Т-образным сечением, состоящие из нескольких элементов. Их установка сложнее, чем установка прямоугольных ригелей. Но, благодаря своим свойствам, такие элементы идеально подходят для строительства любых объектов, систем отоплений и электротехнических соединений. Также Т-образные ригели обладают отличными антикоррозийными характеристиками, что делает их отличным средством для благоустройства территории.

Возведение особо больших или сложных по конструкции сооружений часто требует использования сборных железобетонных ригелей. Они могут выдержать огромные нагрузки и подойдут для каркаса любого размера или любой формы.

Использование железобетонных ригелей

Ригели являются как смежными, так и скрепляющими элементами и используются внутри конструкционного каркаса здания. Они незаменимы при строительстве промышленных и городских объектов, торговых центов и жилых зданий. Благодаря своему небольшому размеру ригели идеальны для установки в труднодоступных переходах и узких конструкциях. Чаще всего возведение ригелей из тяжелого бетона нужно для соединения его с арматурной сеткой. Роль этого элемента имеет особое значение, ведь благодаря ним каркас обретает свою прочную и целостную структуру и выдерживает необходимый вес в любых погодных условиях.

Также существуют ригели, которые применяются для создания оконных перемычек или бетонных ограждений.

Железобетонные ригели незаменимы при строительстве любых зданий, они являются самым лучшим решением для возведения устойчивых железобетонных конструкций. Мы предлагаем вам приобрести их именно у нас, потому что мы гарантируем отличное качество продукции и ее полное соответствие ГОСТам. Всю важную информацию вы можете найти на нашем сайте или узнать у менеджеров по номерам:

+7 (812) 716-10-11

Ригель бетонный — основные отличия от стандартных балок

В условиях постоянно развивающихся технологий в строительной сфере появляются новые термины и понятия, значение которых не всегда понятно обычному человеку, занимающемуся только частным строительством. Ригель бетонный – это одно из таких слов. Однако даже опытные инженеры не всегда могут четко объяснить, что собой представляет этот элемент конструкций.

Чтобы правильно применять те или иные элементы в строительстве, необходимо разобраться в их предназначении и особенностях применения.

Что такое ригель

Ригелями называются ЖБИ с армированием, которые используются для соединения вертикальных конструкций (стеновых панелей, колонн и подвесов). При этом эти изделия берут на себя нагрузку как самих перекрытий, так и других элементов. Благодаря бетонным ригелям формируется прочный «скелет» постройки, гарантирующий геометрическую стабилизацию всего сооружения.

С помощью ригельных опор поднимают цоколь, укрепляют и снимают с него излишнюю нагрузку. Также эти железобетонные изделия задействуют при возведении широких лестничных пролетов для ангаров, торговых залов и многого другого.

Некоторые утверждают, что ригель и балка ЖБИ это практически одно и то же, и вся разница заключается только в размерах изделий. На самом деле это не совсем правильное утверждение.

Чем ригель отличается от обычной строительной балки

Очень часто, объясняя, что такое ригель, некоторые строители используют термин «балка». С одной стороны его действительно можно назвать балочной конструкцией горизонтального типа, но это будет не совсем правильно, так как:

  • Железобетонный ригель выполняет специальные несущие функции. Он принимает нагрузки со всех сторон и является, по сути, основным опорным элементом каркаса сооружения. Этот элемент отличается довольно узкой функциональностью и значительной сферой применения. При этом ригель жестко связан со стойками (установленными в вертикальном положении) главной несущей конструкции. Укладывается этот элемент только в горизонтальном положении.
  • Балку можно устанавливать как в горизонтальном положении, так и под наклоном. Но, это не единственное, чем отличаются эти строительные элементы. Помимо этого, балка является самостоятельной частью строения и работает преимущественно на изгиб.

Заменять ригель балкой ни в коем случае нельзя. Дело в том, что ригельные элементы отличаются большим весом, жесткостью и прочностью. В свою очередь балка имеет меньший вес и чаще всего изготавливается из дерева или металлических конструкций полого типа. Она используется для поддержки конкретных перекрытий (например, чердачных помещений).

Даже, взглянув на фото, становится очевидно, что  эти два изделия выполняют разные функции.

Таким образом, отличие балок от ригелей очевидны: балка – это широкое понятие, которое включает в себя опоры разных типов. Ригель же выполняет более узконаправленную функцию и производится по особой технологии на основе более прочных материалов.

Из чего изготавливается ригель

Изделия этого типа производятся из тяжеловесных бетонов класса от В 22,5 до В 60. На выходе получаются ригели, прочность которых составляет не меньше 75% в теплое время года и порядка 85% в условиях холода. Кроме этого, ригель для перекрытия должен быть водонепроницаемым, огнестойким, морозоустойчивым, не восприимчивым к агрессивным средам и коррозии.

Так как конструкция этого типа должна отличаться повышенной прочностью, в процессе производства используется арматура. Армирование ригеля выполняется из стальных армокаркасов высочайшего класса: горячекатных и укрепленных методом термомеханической обработки.

При производстве этих строительных элементов обязательно необходимо учитывать ГОСТ 18980-90, в котором прописаны строгие требования. При этом любые несоответствия с нормативами могут очень сильно сказаться на прочностных характеристиках всего сооружения.

От качества изготовленной конструкции будет зависеть возможность ее использования в той или иной области.

Сферы применения

В первую очередь стоит обратить внимание на конструктивные отличия ригелей железобетонных, так как именно от этого будет зависеть, для каких целей можно будет применить изделие. Всего существует 3 разновидности этих «балок»:

  • Однополочный. Такое изделие Г-образной формы предназначено для фиксации перекрытий только с одной стороны. Чаще всего однополочные «блоки» используются для лестничных клеток и при возведении крайних пролетов жилых и промышленных помещений.
  • Ригель двухполочный. Эта конструкция Т-образной формы служит опорой плит с обеих сторон, поэтому она лучше всего подходит для пролетов среднего типа.
  • Бесполочный. Такая «балка» отличается прямоугольным сечением и в основном используется для перекрытий определенного типа.

Помимо этого ригельные конструкции используются при возведении сооружений «собирательной планировки», особенно в том случае если в помещениях предполагаются довольно высокие потолки. Также, изделия этого типа нашли широкое применение в модульном строительстве.

Кроме этого, их используют при создании оконных комиссур и оград, а также при возведении опалубочных конструкций.

Ригельные балки для опалубки

Балочно-ригельная опалубка является оптимальной системой для сооружения перегородок, расположенных между этажами. Конструкция этого типа собирается из:

  • двутавровых балок;
  • подкосов, уголков и других расходных элементов;
  • фанеры;
  • крепежных элементов;
  • ригелей, изготовленных из металла или дерева.

После сборки всех этих элементов, получается прочная ригельная опалубка. Конструкция этого типа может выдерживать очень сильные нагрузки (до 8 тонн на «квадрат»). Это становится возможным как раз благодаря тому, что используется металлический ригель для опалубки, преимущества которого очевидны.

Если использовать не обычную «балку» а элемент со специальной перфорацией, то стяжные винты можно будет устанавливать в наиболее удобных местах. Особенно это актуально, если речь идет о балочно-ригельной опалубке колонн. Благодаря конструктивным особенностям и характеристикам «балок», она зафиксируется надежным образом и займет правильное положение.

Еще одно преимущество, которым отличается ригельная опалубка – это скорость ее изготовления. По сравнению с любыми другими аналогами, эта система возводится за меньшее время.

Если говорить о стоимости ригельных элементов для опалубки и других типов сооружений, то она напрямую зависит от характеристик конкретных изделий.

Маркировка ригелей

Все изделия маркируются специальным кодом, состоящим из букв и цифр. Буквенные аббревиатуры имеют следующее значение:

Маркировка Тип изделия Для чего применяется
Р Прямоугольной формы
РО Однополочное
РОП -/- Для многопустотных перекрытий
РЛП/РЛР -/- Под лестничные марши
РОР -/- Для поддержания плит с ребристой поверхностью
РБ Бесполочное
РБП -/- Для поддержания многопустотных плит
РБР -/- Для ребристых плит
РД Двухполочное
РДП -/- Для многопустотных ЖБ плит
РДР -/- Для ребристых перекрытий
РКП Балконные (консольные) ригели Для поддержки многопустотных перекрытий

Если серия указывается такими буквенными кодами, то это говорит о том, что изделия изготавливались по ГОСТ. Они более надежны. Если на ригеле указана серия из других буквенных сочетаний, то речь идет о ТУ.

Помимо букв на маркировке присутствуют также и цифры, которые обозначают размеры изделий. Например, возьмем «балку» с кодом РЛП 4.26-60. Мы уже знаем, что первые три буквы обозначают однополочный лестничный ригель. Теперь рассмотрим размеры. Первая цифра означает, что высота сторон изделия составляет 45 см. В свою очередь, 26 – это длина окружности «балки», которая составляет 26 дециметров. Последняя цифра говорит о том, что изделие обладает несущей конструкционной особенностью, которая измеряется в кгс/1 м.п.

Исходя из размеров изделий, будет складываться и цена строительного ригеля.

Стоимость

Приобрести ригель нужного размера можно практически на любом производстве, занимающимся изготовлением ЖБИ. Если говорить о цене вопроса, то в таблице ниже приведены средние расценки по Москве и Санкт-Петербургу.

Наименование Маркировка (размер) Стоимость за шт, руб
РДП 4. 27-60 7 000
РДП 4.27-80 10 700
РДП 4.57-60 20 500
РЛП 4.57-40 18 000
РОП 4.27-40 9 700
РОП 4.57-40 19 000

Изделия, изготовленные по ТУ на частных предприятиях, будут стоить намного дешевле. Однако использование таких строительных конструкций чревато последствиями.

В заключении

Если речь идет о частном строительстве, то изготовить монолитный ригель можно и своими руками. Для этого достаточно подготовить специальную опалубочную конструкцию и «заправить» ее армирующим каркасом. На трети ригельного изделия арматуру стыковать не нужно. Однако при самостоятельном изготовлении нужно очень четко придерживаться регламента, так как от этого будет зависеть безопасность и несущая способность будущего сооружения.
