Станок для шлакоблока своими руками

Использование шлакоблоков в строительстве позволяет снизить расходы на сооружение стен в несколько раз. Для изготовления данного материала требуется специальное оборудования, покупка которого является довольно затратным процессом. Предлагаем изучить рекомендации о том как сделать станок для шлакоблоков своими руками.

Оглавление:

  1. Шлакоблок — особенности материала и его назначение
  2. Станок для шлакоблоков: особенности изготовления
  3. Оборудование для производства шлакоблоков и технология их изготовления
  4. Производство шлакоблоков — общие требования к выполнению работ
  5. Шлакоблоки своими руками: инструкция по изготовлению

Шлакоблок — особенности материала и его назначение

Шлакоблоком называют строительный материал, по внешнему виду схож с камнем, который изготавливают с применением метода вибро пресса. Для его производства используется наполнитель в виде шлака, а связующим веществом выступает цементный раствор.

Существует два варианта производства шлакоблоков:

  • промышленный;
  • самостоятельный или домашний.

Чтобы изготовить шлакоблок своими руками применяют вибростанки малогабаритного типа, которые способны изготовить небольшие партии данного материала.

В соотношении с основными составляющими шлакоблока, а именно шлаком, в его состав входит один из материалов в виде:

  • шлака;
  • вулканического пепла;
  • гранитного отсева;
  • гранитного щебня;
  • речной щебенки;
  • песка;
  • кирпичного камня;
  • цемента;
  • керамзита и т.д.

Материал, об изготовлении которого поговорим далее, имеет более низкие качественные характеристики и долговечность. Он отлично подойдет для сооружения построек хозяйственного назначения, сараев, складских сооружений.

Домашнее изготовление шлакоблока не позволяет провести весь технологический процесс в соотношении со всеми требованиями, которые к нему предъявляются.

Для того, чтобы шлакоблок приобрел необходимую жесткость требуется выдержать пропаривание, с помощью которого происходит насыщение его влагой и нагревание до определенной температуры, которая повышает прочность цемента. Хотя с помощью блоков, изготовленных на домашнем вибростанке получится отличное одноэтажное здание, срок службы которого составит минимум 25 лет.

Станок для шлакоблоков: особенности изготовления

Чтобы соорудить такого рода станок, следует иметь навыки работы со сварочным аппаратом и слесарским инструментом.

В качестве главной детали самодельного станка для шлакоблока выступает матрица, которая имеет форму для установки раствора. Матрица имеет вид металлического короба, в котором имеются определенные элементы, обеспечивающие пустоты в уже изготовленном изделии.

Именно матрица и является своего рода станком, для изготовления которого потребуется наличие:

  • сварочного аппарата;
  • болгарки;
  • тисков;
  • слесарного инструмента.

В качестве материалов потребуется приобрести:

  • лист металла, толщиной в 3 мм, размером в 1 м²;
  • один метр стальной трубы, диаметром от 7,5 до 9 см;
  • стальной полосы толщиной 3 мм, а длиной в 30 см;
  • электрического мотора, мощностью до 0,75 кВт;
  • крепежи в виде болтов и гаек.

Инструкция по изготовлению станка для шлакоблока своими руками:

1. Сначала определитесь с размерами изделия, которое необходимо для строительства. Возможен вариант измерения уже готового шлакоблока, промышленного производства.

2. Из металлического листа вырежьте боковые участки станка, их должно быть две штуки, а между ними присутствует перегородка. Получится короб, имеющий две равные части.

3. В пустотах остается донная стенка, толщина которой минимум 3 см. Таким образом, удастся определить высоту цилиндра, который будет ограничивать пустоты.

4. Разрежьте трубу на шесть частей, длина которых будет равняться высоте пустоты.

5. Чтобы сделать каждый из цилиндров конусообразным, необходимо произвести надрезы каждого из них до центра, а затем сжать с помощью тисков и приварить друг к другу сваркой. При этом размер диаметра станет на два миллиметра меньше.

6. Приварите цилиндры с двух сторон и соедините их между собой с длинной стороны блока. Они должны быть расположены таким образом, чтобы пустоты, которые будут образовываться в точности копировали пустоты промышленного производства.

7. К крайним участкам добавляется по пластине, размером в 3 см. Она должна иметь отверстие, которое обеспечит ее фиксацию на поверхности проушин.

8. На центральной части каждого из матричных отсеков пропилите поверхность и к ней приварите проушины. Они помогу обеспечить возможность в временном креплении ограничителей для образования пустоты. Получится механизм, с помощью которого будут производиться шлакоблоки как монолитного или и не монолитного типа.

9. Выберите одну поперечную стенку, на которую приварите болты, в количестве четырех штук. Они выступают в качестве крепежей, для фиксации мотора.

10. В стороне загрузки смеси следует приварить детали в виде фартука и лопастей.

11. Произведите зачистку и полировку всех компонентов под дальнейшее их окрашивание.

12. Сделайте пресс, форма которого будет точно такой как и сам механизм, Для его сооружения понадобится пластина, отверстия которой будут больше диаметра цилиндра на четыре миллиметра. Она должна с легкостью помещаться в короб на высоту минимум 5 см.

13. Для обеспечения удобства работы с прессом, приварите к нему детали в виде ручек.

14. Покройте все составляющие механизма с помощью антикоррозийной грунтовки, а после ее высыхания установите мотор.

15. Далее производится проверка системы на работоспособность.

Для того, чтобы из стандартного электрического двигателя сделать мотор вибрационного характера следует установить на его валовые участки приваренные болты в виде эксцентриков.  Они должны совпадать в осевом пространстве. На болтах устанавливаются гайки, от величины накрута которых зависит скорость и тип вибрации.

Чертежи станка для шлакоблока:

С помощью такой матрицы изготавливают как шагающий, так и дистанционный тип станка. Чтобы ее усовершенствовать требуется иметь хороший слесарский инструмент и опыт работы с ним.

Для изготовления такого рода блоков подойдет любой материал в виде глины, опилкобетона, керамзитбетона и т.д. Стандартная смесь должна состоять из одной части песчаного наполнителя, одной части цемента и трех частей шлаковых отходов.

Очень важную роль играет коэффициент влаги, которая содержится в готовой смеси. Для ее оптимального определения достаточно осмотреть состав, он не должен разваливаться, но в то же время должен быть эластичным и хорошо держащим форму.

Именно такую заготовку укладывают в матрицу для получения готового шлакоблока. Для образования пустот рекомендуется использование стеклянных бутылок, битого кирпича или остроугольного камня.

Учтите, что перед началом работы на станке для производства шлакоблоков, следует все детали смазать с помощью масла, таким образом удастся предотвратить прилипание готовой смеси к металлу. Включение вибратора возможно на любой из стадий производства, но лучше всего это делать перед прессовкой готового блока. Кроме того, электромотор следует надежно изолировать, с помощью фартука предотвращается попадание раствора на поверхность мотора.

Уже готовые шлакоблоки должны выдерживаться на улице, летом, при температуре от +12 до +30 градусов. Для того, чтобы блоки не пересушились, их накрывают полиэтиленовой пленкой.

Оборудование для производства шлакоблоков и технология их изготовления

Изготовления шлакоблока начинают с подготовки бетонного раствора, который состоит из цемента, воды и шлака. Все компоненты смешиваются между собой бетономешалкой или смесителем. Ручной замес раствора осуществляется дольше и требует огромных физических усилий, для его осуществления.

Все работы проводят исключительно при плюсовой температуре воздуха, так как при морозе происходит застывание воды. Когда раствор готов, его засыпают в форму, которая бывает пустотной или монолитной. Стандартный размер каждого блока 39х19х18.

Далее производится уплотнение готового раствора. Данную операцию проводят с помощью пресса или вибрирования. Срок проведения вибропресса занимает минимум 30 секунд.

Когда блок имеет уже уплотненную структуру, с него снимают форму, а сам блок устанавливается на пол или на поддон. Процедура высыхания шлакоблока длится при естественной температуре воздуха, которая не должна быть менее двадцати градусов. Таким образом, удастся получить материал, пригодный для дальнейшего строительства. Во избежание пересыхания материала следует обеспечить максимальную влажность воздуха.

После высыхания шлакоблоков они приобретают дополнительную прочность и отправляются на хранение в сухое место в виде складского помещения.

В качестве сырья используются разнообразные по составу материалы. На выбор того или иного сырья влияют возможности оборудования, на котором изготавливается шлакоблок и тип сооружения, которое будет из него возводиться.

Самыми распространенными вариантами наполнителей для изготовления шлакоблоков своими руками выступают материалы в виде:

  • кирпичных отходов;
  • песка;
  • щебня;
  • золы;
  • керамзита и т.д.

Количество того или иного ингредиента зависит от требований к конечной продукции.

Довольно частым составляющим для изготовления шлакоблока выступает пластификатор, который улучшает технические характеристики готового материала. Кроме того, использование пластификаторов увеличивает прочность готового здания его устойчивость перед морозом и влагой.

После изготовления шлакоблоков предстоит процесс строительства и непосредственного возведения стен из шлакоблоков. Еще один важный фактор, влияющий на качество конструкции из шлакоблока — финишная отделка и утепление готового здания.

Стандартный состав приготовления смеси для шлакоблоков состоит из:

  • одной части цемента;
  • девяти частей шлака;
  • 50% от количества цемента воды.

Еще один вариант изготовления шлакоблоков предполагает использование:

  • четырех частей мелкого отсева;
  • четырех частей гранитного шлака;
  • одной части цемента на 50% воды.

Производство шлакоблоков — общие требования к выполнению работ

Для изготовления качественного шлакоблока следует придерживаться таких правил:

  • знать четкую рецептуру и состав смеси;
  • следовать технологии изготовления шлакоблоков;
  • иметь достаточно профессиональное оборудование.

Кроме того, залогом качественного шлакоблока, изготовленного в домашних условиях является использование крупного песка, доменного шлака, качественного цемента с минимальной маркой в 400. Кроме этого, требуется наличие специального оборудования, имеющего вибропресс.

Для изготовления шлака отлично подходит перегоревший уголь, который используется в качестве наполнителя. Одним из важных требований к производству шлакоблоков выступает соблюдение симметричной и ровной геометрической формы готового изделия. Так как от количества неровностей и изъянов шлакоблока зависит количество раствора, который требуется для возведения готового здания. Во избежание появления данного дефекта, следует наполнять форму до верха и даже больше, так как при проведении вибрации готовая смесь уплотняется и уменьшается в размере.

Включение виброформы происходит каждый раз с интервалом в 6-15 секунд. Далее происходит прекращение вибрации и оценка готового изделия. Если раствор находится ниже, чем крайняя черта матрицы, то на него устанавливается прижимная крышка и снова включается вибрация. Далее происходит упирание прижима в ограничитель, вибрация выключается, а форма вытаскивается с устройства.

Шлакоблоки своими руками: инструкция по изготовлению

При самостоятельном изготовлении шлакоблоков следует подбирать состав смеси исходя из типа шлакоблочного станка. Так как качество вибрации напрямую определяет свойства конечного продукта.

Предлагаем вариант стандартного рецепта для изготовления шлакоблоков:

  • семь ведер шлакового наполнителя;
  • два ведра песка;
  • два ведра гравия;
  • полтора ведра цемента;
  • от полтора до трех ведер воды.

Учтите, что количество воды влияет на структуру и качество блоков. Раствор после прессования не должен растекаться. Если готовую смесь кинуть на землю и при этом она растечется, а в кулаке — снова соединится, то именно такой тип раствора подойдет для изготовления шлакоблоков.

Если для изготовления шлакоблоков используется помещение, то в нем должен присутствовать ровный пол и хорошая вентиляция, но все же, рекомендуется производить шлакоблоки на открытом воздухе.

Самодельные станки для шлакоблоков предполагают изготовление данного материала по нижеприведенной инструкции:

1. Налейте раствор в форму для шлакоблоков. Включите вибратор на пять секунд. При недостаточном количестве раствора добавляется еще немного смеси. Установите прижим, и включите вибратор еще раз. Когда прижимное устройство находится на ограничителях, то процесс изготовления считается завершенным.

2. Происходит включение виброформы еще на 8 секунд и далее форму вынимают без выключения вибратора.

3. Сушка блоков занимает период времени от четырех до девяти дней. Полная прочность достигается по истечению месяца. Главными условиями их хранения выступает высокая влажность и температура.

4. Транспортировка блоков в помещение происходит по истечению минимум дня, после их изготовления. При наличии пластификатора в составе для приготовления шлакоблоков, их транспортировка происходит через шесть часов, после изготовления.

5. Хранение шлакоблоков происходит в виде пирамиды. По истечению нескольких месяцев, они становятся пригодными к строительству.

Чертежи станка для шлакоблоков — Весёлый Карандашик

2012, Август 25 , Суббота

Сделать станок для самостоятельного изготовления формованного блока не трудно. Что бы сделать шлакоблок, Необходимо желание и возможности.

Подобных станков  немало и все они отличаются технически, но всех их объединяет одно назначение: сделать шлакоблок, кирпич, котелец, саман, лампач, цеглу, (называйте, как хотите).. и использовать свой дешёвый строительный материал.

Материал используют любой имеющийся: фанера, доска , жесть, прокат и даже картон. Станок этот из металла.

Состав строительного блока.

В качестве материала блоков подходит смесь цемента,  глины, песка, угольного шлака, стружка дерева, солома, сено, полистирол и другой подходящий материал.

Как делают шлакоблок.

Готовую смесь плотно укладывают в подготовленную форму. Применяют встряску формы с загруженной смесью, уплотнение смеси лёгкими ударами сверху рукой или подсобным инструментом, колотушкой, вибрацией самой формы электромотором,  на котором монтирован эксцентрик,  или на вибрационном столе.

Сделать станок для изготовления шлакоблоков своими руками не трудно, и даже интересно, когда импровизируешь. Главное в шлакоблочном станке — форма-шаблон и вибратор. Форма может быть одна, две, три, и так далее. В таком варианте её можно использовать в любом месте и как опалубку типа ТИСЭ и как форму на вибрационном столе. Несколько форм можно объединить в одно целое, наложить электровибратор и у нас получится малый вибростанок для производства шлакоблоков. Форма — любого размера.

По предлагаемым чертежам, купленными нами за немалые деньги, собрали свой станочек. Правда, в комплекте архива отсутствуют несколько чертежей сборочных единиц рамы станка, но на качество изготовляемого блока это никак не отразилось, так как раму изготовили по примеру подобных вибростанков и для своего удобства пользования ним.

Вот примерный состав смеси: цемент – портландцемент марки 300 — 400.  Наполнителями для бетона могут быть: песок, щебень, шлак, граншлак, зола, опилки, стружка, отсев, керамзит, гипс,солома и другие  материалы.
Пример: шлак(9) + цемент(1)+ вода(0,5 от объёма цемента).

Скачать бесплатно чертежи шлакоблочного станка можно сразу, но не забудьте поделиться с друзьями после кликом на любую из социальных кнопок ниже, если в используемом Вами браузере открыт один из предложенных аккаунтов социальной сети. Чертежи для всех, не только для Вас.

Пароль: vesyolyikarandashik.

Во избежание дополнительных вопросов с архивом — вирусов не содержит!

Не менее интересен вариант станка, изображённого на  фотографии ниже, напоминающего пресс-форму для изготовления блока строительного. / кликай на фото перейдёшь по ссылке/

PS: Для образа внешнего вида станка можно посмотреть близкий по типу рисунок подобного шлакоблочного станка.


«Чертежи станка для шлакоблоков»

Вот примерный состав смеси: цемент – портландцемент марки 300 — 400.  Наполнителями для бетона могут быть: песок, щебень, шлак, граншлак, зола, опилки, стружка, отсев, керамзит, гипс,солома и другие  материалы.
Пример: шлак(9) + цемент(1)+ вода(0,5 от объёма цемента).
Скачать бесплатно чертежи шлакоблочного станка можно сразу, но не забудьте поделиться с друзьями после кликом на любую из социальных кнопок ниже, если в используемом Вами браузере открыт один из предложенных аккаунтов социальной сети. Чертежи для всех, не только для Вас.

Игорь Александрович

«Весёлый Карандашик»

Станок для производства шлакоблоков своими руками (+чертежи)

Доступность материалов и простота производства монтажных блоков из шлакобетона позволяют изготовить их своими руками. Шлакоблоки можно делать вручную, а можно для этой цели смастерить самодельный станок, который позволит значительно ускорить процесс производства. Прежде чем создать рабочий чертеж станка, нужно определиться, с какой целью он будет использоваться. Для возведения небольших сооружений и хозяйственных построек будет достаточно 1-2 форм, которые потребуются для изготовления монтажных блоков. Если потребуется гораздо большее количество шлакоблока за 1 рабочий цикл, то необходимо задуматься над изготовлением более мощного и производительного оборудования (например, на 4-6 и более форм за цикл).

Как изготовить формы для изготовления блоков

Цена и размер шлакоблока, а также его физические характеристики делают этот материал привлекательным для строения различных архитектурных сооружений. Приобретать готовое оборудование для его производства является достаточно хлопотным и затратным делом, а вот изготовить станок своими руками вполне реально. Для начала необходимо создать чертеж форм с учетом габаритов шлакоблока– 390×188×190 мм. Затем нужно определиться с количеством изготавливаемых блоков.

Здесь следует учитывать, что если шлакоблок будет производиться на вибростоле, то формы нужно выполнить одинарными, поскольку в ином случае их будет достаточно тяжело устанавливать на стол для утряски. Можно изготовить двойной контейнер для производства шлакоблока с промежутком 5 мм между одинаковыми секциями, куда будет устанавливаться разделительная пластина. Такой же толщины необходимо взять стальной лист (из которого мы и будем изготавливать формы). Процесс их изготовления достаточно прост:

  • делаем разметку металлического листа;
  • вырезаем нужного размера детали;
  • при помощи сварки соединяем между собой лоскуты стали;
  • посредине привариваем пластину и конусообразные цилиндры, которые будут исполнять роль пустотообразователей.

Совет прораба: сваривать листы между собой необходимо точечной прихваткой с наружной стороны, чтобы металл не повело, а внутри была цельная и ровная поверхность.

После изготовления конструкции потребуется сделать металлический поддон, который затем необходимо сварить с формой, а затем от ее края нужно отступить по 50 мм, а по длинной стороне 200-300 мм (здесь будут находиться излишки раствора после его загрузки). Высота бортика также должна быть 50 мм, чтобы раствор не высыпался при загрузке.

Чертеж для изготовления формы для шлакоблока

Конструктивные особенности станка

Как мы уже говорили, шлакоблоки своими руками в домашних условиях можно приготовить при помощи станка. Самую простую конструкцию можно изготовить следующим образом:

  • в качестве основания вибростола будем использовать два одинаковых по размеру швеллера, к каждому из которых необходимо приварить по две металлические трубы. Они будут служить опорами стола;
  • поверх свободных концов труб необходимо наварить пружины, которые будут обеспечивать должный уровень вибрации для утряски рабочего состава в формах. Для этой цели прекрасно подойдут старые мотоциклетные пружины. Они также будут исполнять роль амортизаторов;
  • столешницу вибростола можно изготовить из толстостенной стали. Прямоугольное полотно нужно приварить к вертикально расположенным пружинам опор. Затем на полотне строго по посадочным местам электродвигателя (можно для этой цели использовать мотор для точильного станка или от бытовой «стиралки») необходимо приварить болты и намертво закрепить его. Для обеспечения вибрации на выходном валу двигателя необходимо установить эксцентрик (можно использовать гайку со смещенным центром или приварить болт).

Чертеж вибростола

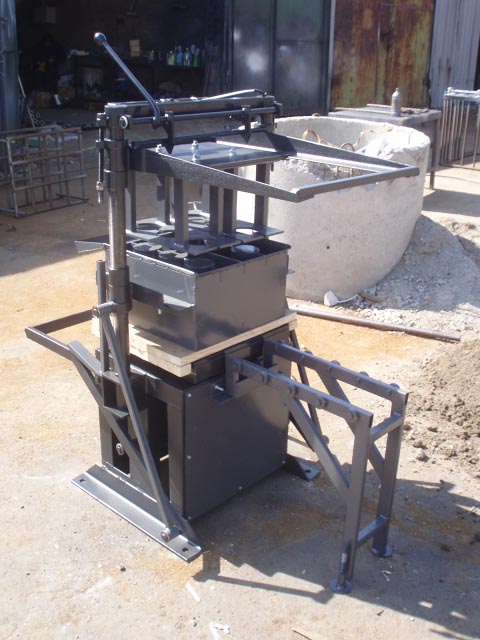

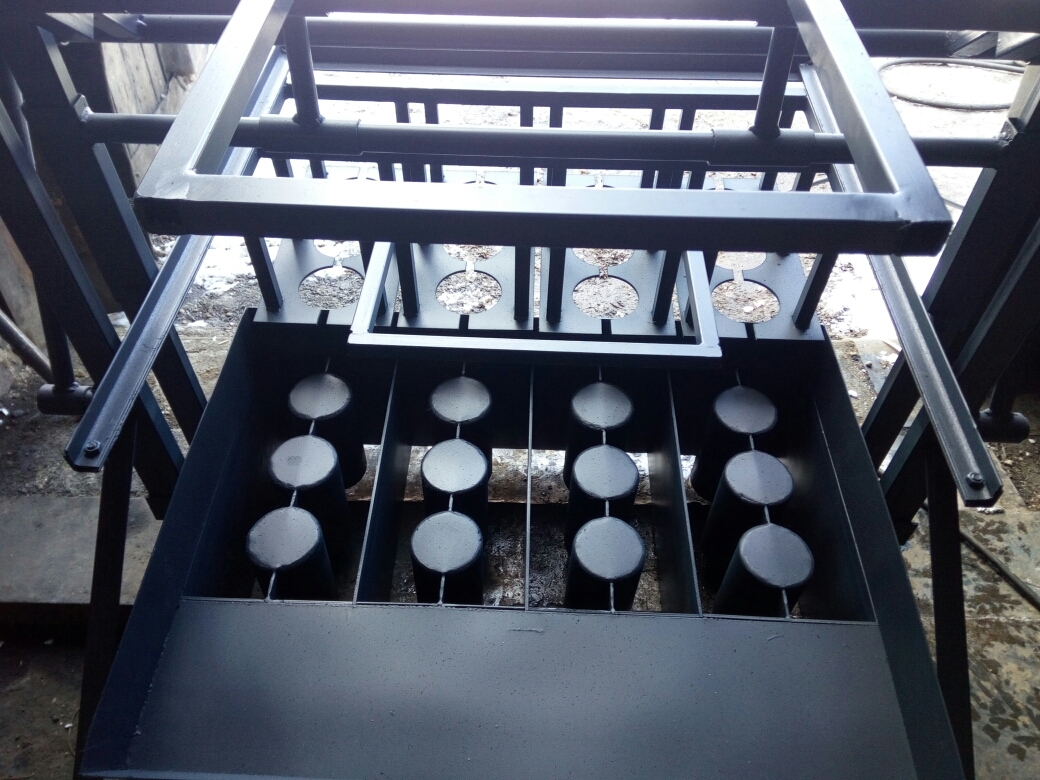

Фото: станок для изготовления шлакоблоков

Проверить работоспособность оборудования можно, включив в сеть электродвигатель. Если станок начнет вибрировать, то можно приступать к изготовлению шлакоблоков.

Совет прораба: для облегчения процесса производства можно изготовить конструкцию станка с подъемной рамой, которая способна приподнимать форму, после чего готовое изделие остается на полу. Сама рама имеет колеса для удобства перемещения оборудования.

Отметим также, что для небольшого частного производства подойдут именно станки с подъемной частью, которые позволят в разы ускорить процесс изготовления.

Видео

Станок для производства шлакоблоков | Бизнес и оборудование

Шлакоблоки
являются незаменимыми во многих строительных сферах. Рынок предлагает большое
разнообразие таких материалов, но высокая цена шлакоблока еще не является
показателем высокого качества. Для того, чтобы сэкономить при покупке расходных
материалов и обеспечить действительно высокий уровень качества шлакоблока,
можно использовать стационарный станок
для производства шлакоблоков
.

Процесс производства шлакоблока

Изготовление
такого расходного материала на специальном оборудовании не занимает много
времени и труда. Весь процесс ограничивается несколькими этапами:

  1. Готовиться рабочая смесь для будущего
    шлакоблока. В зависимости от требуемого конечного результата, выбирается
    определенная консистенция раствора.
  2. Рабочая смесь заливается в форму, а
    после прессуется. Прессовка может быть, как ручной, так и автоматической. Здесь
    важно контролировать количество смеси, ведь после пресса ее объем значительно
    снижается.
  3. Приготовленный шлакоблок изымают из
    формы.
  4. Происходит естественный процесс сушки,
    который занимает до одних суток. После этого материал считается готовым и его
    можно смело использовать в соответствующих целях.

Сегодня на рынке представлено огромное разнообразие станков и другого оборудования, которые помогают обеспечить быстрое производство шлакоблока. Впрочем, всегда можно сделать самодельный станок, при этом работа не требует больших финансовых и временных вложений.

Как сделать станок для производства
шлакоблока своими руками?

Чтобы
изготовить станок для производства
шлакоблоков своими руками
, достаточно будет подготовить следующие элементы:

  1. Шлакоблочная матрица, которая будет
    формировать раствор в необходимую форму.
  2. Расходные материалы.
  3. Хорошо вентилируемое помещение с ровным
    полом.

В сети не
составит труда найти необходимый чертеж
станка для производства шлакоблока
в зависимости от желаемой разновидности
такой конструкции. Также необходимо определиться с примерным объемом
производства. Вполне возможно, что мини
станок
 сможет отлично справиться с поставленной задачей.

Если
необходимо небольшое количество шлакоблоков, всю работу можно провести вручную.
В этом случае используется специальная матрица, которая может изготавливаться,
как с дерева, так и с металла. Прессовка залитой смеси производится вручную.
Для того, чтобы ускорить процесс производства шлакоблоков, можно использовать особые
модификации такого оборудования, которое идет в паре с электромотором.
Электродвигатель и виброконструкция работают очень слаженно – быстро заполняют
форму и после прессовки добавляют недостающее количество рабочей смеси.
Касательно того, какой лучше полуавтоматический
станок
использовать, то здесь все зависит от примерного объема шлакоблока,
который необходимо производить за конкретно отведенный промежуток времени.

Чтобы
изготовить станок для производства
шлакоблоков своими руками чертежи
которого легко найти в Сети, необходимо
будет подготовить такие инструменты:

  1. Аппарат для сварки.
  2. Разметочный инструментарий.
  3. Углошлифовальная машинка.

Вся
конструкция сваривается, а после хорошо обрабатывается болгаркой. Если будет
использоваться вибромотор, то он закрепляется в нижней части оборудования. Для
того чтобы использование станка было более простым, его оснащают специальным
пультом для запуска и остановки.

Шлакоблочный станок: простая и сложная
конструкция

Наиболее
простой шлакоблочный станок – это разборная конструкция, которая не содержит
дополнительных элементов и делается очень быстро. Разобраться с тем, как
сделать такой станок, под силу даже начинающему слесарю. Такое оборудование
требует использования мягкого раствора, необходимого для заливания в палубку.
Технологические пустоты можносделать с помощью обычных стеклянных бутылок
правильно подобранного размера.

Для более сложной конструкции необходимо наличие основания. Изготавливается специальная рамка с колесами, она делает станок мобильным и позволяет легко передвигать оборудование по строительной площадке. Вверху стойки монтируется труба, которая используется в качестве подъемного механизма. Также такой станок требует использования электродвигателя, который соединяется с валом приводным ремнем. После того, как смесь залита формы, включается электродвигатель и начинает утрамбовывать смесь. Как только смесь затвердеет, станок будет готов к последующей заливки.

Republished by Blog Post Promoter

Станок для производства шлакоблоков своими руками

Станок для изготовления шлакоблока

На сегодняшний день рынок строительных материалов предлагает огромный выбор стройматериала, на любой выбор и бюджет.

Технологии шагнули далеко вперед, коснулись они и строительных материалов. Производитель применяет всевозможные химические соединения для ускорения процесса производства, отсюда и изобилие.

Но строительный материал можно делать и самому, Спросите как? Смотрите далее и всему научитесь, сделаете свой станок для производства блоков, построите себе дом, гараж, баню, да что захотите.

Материалы
1. листовой металл 3 мм
2. водопроводная труба
3. наждак
4. провод
5. выключатель
6. проф труба квадратного сечения
7. арматура
8. пружина

Инструменты
1. болгарка
2. сварочный аппарат
3. молоток
4. наждак
5. набор гаечных ключей
6. штангенциркуль
7. линейка

Процесс создания станка для производства шлакоблока.
И так следует начать с того, что такое шлакоблок? Из чего его делают и каковы его характеристики.

Производственный выпуск шлакоблока начался еще в Советское время, когда для постройки домов, гаражей, заводов, казарм, животноводческих ферм и тд. требовался недорогой и простой в производстве материал, им то и стал шлакоблок.

Само название говорит за себя из чего делается данный блок, а изготавливается он из угольного шлака, который остается после топки котлов в угольной котельной. Как понятно материал бесплатный, попросту отходы производства, которые можно преобразовывать в личную выгоду для частного строительства или бизнеса.

Производство шлакоблока-это самое простое среди строительных материалов данного типа и размера, потому как не требует дополнительной температурной обработки, в отличии от кирпича.

Технология заключается в следующем: берется шлак смешивается с песком и цементом, добавляется вода, замешивается ВНИМАНИЕ! (полусухой раствор) в пропорции 1 часть цемента 3 части песка и 5 частей шлака, а так же 0.5 воды от общей массы цемента. Главное здесь не переборщить с водой, по утверждению автора раствор должен получится (полусухой) определить это можно следующим образом, взять в руку немного раствора и сжать, он не должен выделять воду и не рассыпаться, а бросив на землю должен рассыпаться.

После приготовления правильного раствора, его следует заложить в форму, включить вибратор, запрессовать крышкой и отключив мотор вибратора произвести подъем формы, блок остается на земле сохнуть, а форма передвигается далее для следующей формовки.
Для начало следует рассмотреть чертежи станка.

И так теперь давайте рассмотрим, как автор делал свой станок для изготовления шлакоблока. Первым делом нарезаются заготовки из листа металла 3 мм, работать болгаркой следует аккуратно.Затем из полученных заготовок сваривается железный короб.Для удобства засыпки раствора в матрицу, автор делает специальный фартук для короба, из того же металла 3 мм.Наваривается на короб.По бокам с обеих сторон навариваются проушины.После того как основа готова, автор переходит к созданию пуансонов которые будут отвечать за полости в блоках, для этого была взята водопроводная металлическая труба и разрезана на 3 равные части.В трубах делается пропил в верхней части для их последующего крепления, а в нижней части делается 3 пропила, затем обжимается и проваривается, тем самым создается конус он необходим для лучшего изъятия формы. Далее форма надевается на станину.Изготавливается стопорный механизм.А так же пресс-крышка.Создается рычажный механизм и ставится вибратор, сделанный из наждака, также подключается выключатель, чтоб можно было включить и выключить вибратор И вот станок готов можно начинать работать и делать свои собственные блоки.На этом заканчиваю статью. Но вы еще так же можете просмотреть видео по изготовлению станка и закрепить пройденный материал. Приятного просмотра.

Спасибо за внимание! Заходите в гости почаще, не пропускайте новинки в мире самоделок!
Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Qt6-15 машина для шлакоблока с видео Youtube в Египте

машина для шлакоблока описание:

Горячие точки продажи машины для шлакоблока:

1. Автоматический индуктор: известный бренд из Кореи.

Функция: более точно контролировать каждую часть работы машины.

2. Головка пресс-формы и заготовки: принять термическую обработку карбюризатором.

Назначение: Повышение твердости и износостойкости компонентов для увеличения срока службы.

3. Синхронизация подъемного устройства

Функция: Для удобства технического обслуживания.

4. Под формой находится вибрационная коробка.

Функция: высокая скорость вибрации для улучшения компактности материала.

5. За пресс-формой расположен двигатель.

Функция: Двигатель с высокой скоростью вращения, благодаря чему материал не вынимается, что улучшает качество блоков.

Основное преимущество машины для шлакоблока:

1.Под и над формой находятся два вибрационных устройства, целью которых является повышение компактности готовых изделий.

2. На раме кузова имеется большой баланс. Функция этого заключается в том, что, когда оборудование выходит из строя, вы можете повесить хост-машину для проверки и обслуживания.

3. Двойная вибрация между литейной коробкой и качающейся платформой. У него две функции. Одним из них является уменьшение столкновения между литейной коробкой и встряхивающей платформой, а другая заставляет литейную коробку встряхиваться с высокой частотой, чтобы обеспечить количество готовых изделий.

4. Тканевая коробка сбалансированной подвески, выдвижение и отступление, вращающаяся на 360 градусов ткань.

5. Две отдельные гидравлические станции.

6. Шкаф управления с технологией монтажной платы.

7. Основной корпус с длинным и широким раздвижным блоком.

Основное преимущество пресс-формы машины для шлакоблока:

1. Принять термическую обработку карбюризатором. Функция: Повышение твердости и износостойкости компонента для увеличения срока службы.

2. Примите два способа сварки, чтобы сварочная линия имела сильное сопротивление коррозии и небольшую тенденцию к образованию холодных трещин.

4. Установите перетаскивание, чтобы продлить срок службы пресс-формы.

4. Рядом с пресс-формой находится шов замка и блок замка. Для того, чтобы избежать плесени разбалтывания.

Технический параметр станка для шлакоблока:

Тип

Шт. / Пресс-форма

Производительность

(8 часов)

Цикл (ы) литья

Мощность ( кВт)

Размер (мм)

Вес

(т)

Размер поддона

240 * 115 * 53 (мм)

240 * 115 * 53 (мм)

QT3-20

24

23040 ~ 34560

20 ~ 30

17

9502 9503 24000 245064000

1. 8

680 * 540 * 20 (мм)

QT4-20

28

26880 ~ 40320

20 ~ 30

216464 0

3700 * 1800 * 2450

4

950 * 550 * 20 (мм)

QT5-20

32

25

3900 * 1600 * 2550

5.5

1100 * 56 * 20 (мм)

QT6-15

36

51840 ~ 69120

15 ~ 20

4400 * 1800 * 2550

6

900 * 850825 (мм)

QT8-15

42

52

4600 * 1900 * 2500

7

960 * 850 * 25 (мм)

QT10-15

69120 ~ 92160

15 ~ 20

56

4800 * 1800 * 2600

8

1100 * 85 * 30 (мм)

. Qt5-15 Автоматическая производственная линия для резки шлакоблоков

QT5-15 Автоматическая линия для производства цементных шлаков Машина работает автоматически через систему управления PLC

QT5-15 (5 шт. По 5 фото в каждой форме пустотелых блоков (390 x190x190mm) и 15 секунд для каждого времени езды на велосипеде).

Основные характеристики автоматической линии для резки шлакоблоков QT5-15

♦ 1.Машина сделана из супер-прочной стали со специальными методами сварки. Это очень твердый и

устойчивый к вибрации.

♦ 2. Хорошая конструкция: система весов использует четырехполюсный тип ограждения с удлиненной втулкой для обеспечения точного перемещения формы

. Шестерни и вал система баланса могут сделать мужскую и женскую форму двигаться стабильно.

♦ 3. Способ подачи является вращающимся, конвективным и принудительным для обеспечения плотности блоков и сокращения цикла подачи

.Механизм вождения режим кормления является более устойчивым. Перемещение питателя — это два изогнутых рычага, приводимых в движение двумя цилиндрами

и

, что обеспечивает быстрое, долговечное и устойчивое движение механизма подачи.

♦ 4. Укладчик управляется преобразованием частоты для регулировки скорости. Движение укладчика является гибким

и устойчивым.

♦ 5. Пресс-формы, зубчатые колеса и валы подвергаются термообработке закалкой, отпуском, карбюрацией и т. Д., Чтобы

гарантировал качество блочной машины.Выключатели и электронные использование CHNT и марки Omron.

♦ 6. Гидравлическая система оснащена клапаном пропорционального направления. Клапан может регулировать расход и буферный цилиндр.

Таким образом, он может защитить цилиндр и продлить срок службы, а также обеспечить стабильную и быструю работу.

♦ 7. Вибрационная система использует технологию преобразования частоты. В сборке используется масляная вибрация.

Это улучшает загрузку с высокой скоростью и делает бетон сжиженным и воздушным. Пять преимуществ:

: синхронизация вибрационного узла, устройство плавного пуска, блок уплотнения, экономия электроэнергии и быстрое формование.

♦ 8. Высокий автоматический уровень: использование японского датчика Omron в качестве источника сигнала и ПЛК Germany Siements в качестве центрального процессора

для создания масляной системы, воздушной системы, электрической системы и механической системы как одной детали

. Установка может работать в автоматическом режиме и циклический. Наши специалисты поставили диагностику неисправностей, аварийную сигнализацию

в компьютер с помощью безопасного логического контроля.На экране будут показаны неисправности и методы клиента, если есть какие-либо проблемы.

♦ 9. Устойчивая и безопасная система: она использует разделение высокого и низкого напряжения электричества, низкое напряжение контролирует технику высокого напряжения

напряжения. Это решит проблему помех высокого напряжения и обеспечит получение точного сигнала.

Безопасен для людей и машин.

♦ 10. Переработка отходов: сырьем может быть песок, камни, цемент, летучая зола, шлак и так далее. Блоки

, изготовленные на нашей машине, отличаются высокой плотностью, малым весом, низкой стоимостью.Машина может осуществлять непосредственную укладку

, если сырье хорошее без горения или пропаривания.

Вы в кратчайшие сроки окупите свои затраты за простоту эксплуатации, улучшенное литье, энергосбережение и специальное производство.

Горячие продажи шлакоблоков

. Цены на машины в Турции

1) Простая конструкция линейного типа, простая в установке и обслуживании.

2) Применение передовых всемирно известных компонентов в пневматических деталях, электрических деталях и рабочих частях.

3) Двойной кривошип высокого давления для управления открытием и закрытием матрицы.

4) Работа в условиях высокой автоматизации и интеллектуализации, без загрязнения окружающей среды

5) Нанесите компоновщик для соединения с воздушным конвейером, который может быть непосредственно соединен с разливочной машиной

Машина для изготовления шлакоблоков

Преимущество:
1. Равномерная форма: проще и быстрее кирпича.
2.Унифицированная форма: меньше раствора в кирпичной кладке.
3. Однородная форма: меньше раствора в штукатурке.
4. Искусственный цемент: набирает силу с течением времени.
5. Искусственный цемент: Стены можно оставлять открытыми или не оштукатуренными.
6. Лучшая тепло- и звукоизоляция по сравнению с красным кирпичом
7. Более низкая тормозная нагрузка при погрузочно-разгрузочных работах и ​​транспортировке.
8. Лучше устойчивость к вибрации по сравнению с красным кирпичом
9.Экологичность: расходует летучую золу
10. Экологичность: экономит бесценный верхний слой почвы
11. Экологичность: не требует горения / подкладки.
12. Сила: кирпичи повышенной прочности.

Станок для изготовления шлакоблоков

Часто задаваемые вопросы:
1. Какая доля сырья при изготовлении блока?
Формула 1: цемент 8-10%, 30% -40% песка, 50% -60% щебня
Формула 2: цемент 8-10%, фляша 30%, песок (каменный порошок) 60%, гипс 2%

2. Какие условия послепродажного обслуживания?
Мы предоставляем годовую гарантию, в течение этого периода при любых не сертифицированных проблемах с не изнашивающимися деталями мы бесплатно предоставляем

запасных части.
Мы можем предоставить техническую поддержку за рубежом, только клиент предоставляет транспортные расходы и расходы на проживание.

3. Какие продукты может производить эта машина?
Эта машина может производить асфальтоукладчики, пустотелые блоки, монолитный кирпич и т. Д.
Нужно только менять различные формы.

4.Каков вес пустотелого блока и прочность?

400 × 200 × 200 мм вес 17,0 кг / шт
400 × 150 × 200 мм вес 13,5 кг / шт
400 × 100 × 200 мм вес 10,0 кг / шт
Массивный кирпич: 10-12 МПа
Пустотелый блок: 8-10 МПа
Укладчики асфальтоукладчика : 15Mpa

5.Какий размер мастерской и завода подходит?

Мастерская: 160 кв. М.
Завод: 1000 кв. М.

Почему стоит выбрать машину для производства шлакоблоков Dongyue?

1. Материал и сварка: все материалы и запасные части, отобранные в соответствии с международным стандартом CE, защитой от диоксида углерода Carbon

обеспечат стабильную работу всей линии.

2. ПЛК управления: мы выбираем оригинальный комбайн Japan Mitsubishi PLC с независимо разработанной программой управления машиной,

обеспечивают стабильное и высокоэффективное рабочее состояние.

3. Двигатель для хост-машины — марка Германии SIEMENS или марка ABB

4.Коммутатор будет использовать марку France Schneider и Japan Omron

Профиль группы Dongyue Machinery:

Группа имеет основные средства в размере 600 млн. Юаней, более 2000 сотрудников.
Первый набор производителей оборудования для производства газобетона в Шаньдуне может быть спроектирован в год.

Производственная мощность 5-40 миллионов кубических метров производственной линии газобетона

в верхней части основы поглощающих передовых технологий Германии. и Япония объединяют

с национальными условиями.
Dongyue Machinery Group будет основной бизнес-философией «целостность, инновации,

производительность, гармония, безопасность», «прагматические инновации, превосходящие себя, стремление к концепции

excellence», техническая концепция достижения совершенство, технологическое лидерство, «

» удовлетворенность клиентов, наша цель, «концепция обслуживания, новый корпоративный имидж и

повышают стоимость недвижимости, бренд« Dong Yue »стал ведущим в отрасли

марок.

Визитная карточка:

Джерри Гао

Whatsapp / Viber / WeChat: +86 150 5498 5958

,

чертежи станка и пропорции смеси

Шлакоблок относится к недорогим и доступным материалам, он используется при строительстве как гаражей, так и жилых домов. Идею изготовить шлакоблок своими руками вполне можно воплотить в жизнь. Как именно это сделать, полезно знать многим застройщикам.

Общие сведения и требования к строительному материалу

Шлакоблок представляет собой строительный материал, который изготавливают в заводских условиях методом вибропрессования. В качестве основного материала обычно используется бетон. Работа с этим материалом проходит очень быстро, а строение из него будет достаточно теплым.

Стоит ли начинать самостоятельно делать блоки? Если предполагается сделать несколько шлакоблоков для постройки гаража или бани, тогда изготовление шлакоблоков своими руками будет полностью оправданно и позволит сэкономить значительную сумму. Но для возведения дома стройматериала понадобится гораздо больше, поэтому и затраты на покупку необходимых материалов будут существенно выше. В таком случае купить шлакоблоки будет не только разумнее, но и проще.

При изготовлении важно знать требования, которые предъявляются к готовым стройматериалам:

  1. Размер шлакоблоков может различаться в зависимости от конкретных требований Стандартный размер составляет 39х19х18 см. Существуют еще так называемые шлакоблоки для перегородок, или полублоки, их размеры меньше: 39х12х18,8 см. Стандартный вес шлакоблока, в зависимости от вида пустот, может составлять 17-25 кг. Чаще всего в каждом блоке бывает по 3 отверстия.
  2. Для качественного изготовления важно соблюдать требования относительно состава шлакоблока.
  3. Песок предпочтительнее использовать крупный.
  4. Качество цемента должно быть достаточно высоким (М400 или выше).
  5. Шлак лучше брать доменный. Для производства блоков обычно используют шлак – продукт переработки угля. Но из-за активной газификации шлака вырабатывается все меньше, поэтому сейчас его начинают заменять на более дорогой зитобетон.
  6. Использовать специальное оборудование для вибропрессования.

Геометрия – одно из самых важных требований при изготовлении. Если шлакоблок, своими руками изготовленный в домашних условиях, имеет на поверхности неровности, то траты на возведение стен будут более существенными.

Для получения ровного шлакоблока форма заливается не только полностью, но даже с горкой, чтобы бетон «осел» после трамбовки.

Из чего можно делать шлакоблок?

Из чего делают шлакоблок – понятно из самого названия строительного материала. В составе шлакоблока одним из компонентов раствора является шлак, который образуется в результате переработки угля.

Дополнительно в состав блоков могут входить и другие материалы: древесные опилки, дробленый или старый кирпич, металлургические отходы или продукты сжигания угля в котельных. Все эти материалы не помешают при изготовлении шлакоблоков, так как придадут им хорошие теплоизоляционные свойства.

В состав смеси также входят песок крупной фракции, вода и цемент. Чтобы повысить плотность, можно добавить укрепляющие смеси для бетона.

Стандартный состав смеси для блоков включает в себя песок (2 части), цемент (1,5 части), гравий (2 части), шлак (7 частей), 1,5-3 части воды. Но на деле стандартной рецептуры придерживаются не все мастера, предпочитая изготавливать состав в зависимости от имеющегося шлака и параметров будущего строения.

Для обеспечения пластичности можно при изготовлении шлакоблока в домашних условиях добавить в состав пластификатор (по 5 г на один блок). Этот компонент позволяет улучшить прочность блока, его морозоустойчивость и водонепроницаемость, предотвратить появление трещин. Добавляют пластификатор уже при вибролитье.

Очень осторожно следует подходить к добавлению в смесь воды: важно, чтобы блоки при снятии не растекались. Проверить количество воды очень просто: если при падении на землю состав рассыпается, а в кулаке хорошо соединяется, значит, содержание воды в норме.

Изготовление формы и вибростанка

Перед тем как изготовить шлакоблок, необходимо сделать два основных элемента – спецформу и вибростол. Чем лучше сделана форма, тем более качественным будет стройматериал. Перед изготовлением спецформы и вибростола следует подготовить чертежи этих приспособлений. Установка вибростола для производства шлакоблока осуществляется на твердой и ровной поверхности, которая обеспечивает высокую степень устойчивости. Форм для шлакоблока должно быть достаточное количество (около 10), чтобы работа шла быстро. Важно, чтобы они были примерно одинакового размера.

Сделать форму для шлакоблока не составит никакого труда. Формы представляют собой опалубку, в которую заливается бетон. Чаще всего формы изготавливают из древесины, хотя подойдут и другие материалы. Чтобы сделать отверстия, можно воспользоваться обычными стеклянными бутылками: их понадобится по 3 штуки на один блок.

Чтобы сделать достаточное количество шлакоблоков для возведения бани, достаточно будет деревянных форм. Для более крупного производства предстоит освоить технологию изготовления шлакоблочных станков. Чтобы изготовить самодельный станок, понадобятся следующие материалы и оборудование:

  • болгарка, сварочник;
  • двигатель мощностью 0,5-0,7 кВт;
  • лист железа толщиной 3 мм;
  • арматура (12 мм).

Время обработки блока будет составлять до 15 секунд. Затем виброплатформу можно убрать, и начать складировать. В среднем на самодельных станках для шлакоблока можно за 1 час изготовить примерно 50 блоков.

Самостоятельное изготовление материала

Сам процесс изготовления шлакоблока совсем несложный. Сначала делают для производства шлакоблоков смесь в необходимых пропорциях, далее загружают ее в формы с горкой, далее заполненные формы устанавливают на вибростол и трамбуют. Готовые блоки вынимают и складируют.

Технология достаточно проста, но в работе есть свои нюансы. Уплотняют смесь обычно на вибростоле. Но на покупку оборудования можно не тратиться. Если есть виброшлифовальная машина для зачистки шпатлевки, можно использовать ее. Но стоит учитывать, что эта машина не сможет утрамбовать очень густую смесь. Еще один вариант: использовать для трамбовки маломощный перфоратор.

Еще один важный этап – сушка блока, от качества которой будет зависеть прочность изделия. При самостоятельном изготовлении блок на некоторое время рекомендуется оставлять в форме для засыхания (от 2 до 4 часов). Необходимое для засыхания время можно установить опытным путем. Оно во многом будет зависеть от того, сколько добавлено в раствор воды. Через 2-4 часа можно шлакоблок вынуть из формы и перенести в другое место для просушки.

Для того чтобы блоки полностью высохли, нужно подождать от 3 дней до недели. Через этот промежуток времени уже можно не бояться за целостность блоков и переходить к возведению постройки.

В домашних условиях можно сделать шлакоблоки разных видов: как полнотелые, так и пустотелые.

станок для шлакоблоков, состава смеси

Станки и инструменты /21-сен,2012,23;28 /
204925

Сегодня вы узнаете:

✓ Как сделать станок для шлакоблока.
✓ Рецепты состава смеси.
✓ Пошаговые операции изготовления станка для шлакоблока.
✓ Чертежи станка для шлакоблока.
✓ Видео о станке для шлакоблока.

Шлакоблоками именуются строительные блоки (стеновые камни) которые получаются путем вибропрессования раствора бетона в форме. Состав бетона при изготовлении шлакоблока должен быть таким: шлак, отходы горения угля, зола (иных ингредиентов). Но в ходе изготовления в состав шлакоблока могут войти все доступные вещества в Вашем регионе – это и отсев щебня (камня, гранита), керамзита, отходы кирпича, песок, гравий, опилки (после обработки), перлит и очень много иное, что делает строительный материал дешевым и привлекательным для застройщика.

Прежде чем начать изготавливать станок для шлакоблока, вам необходимо определится, какой станок вам необходим. То есть просто сделать сарай или времянку -достаточно станка с одной, двумя формами для шлакоблока. Ну если вы задумали изготовления строительных блоков как малый бизнес то вам придется мастерить уже более производительный станок уже с трема и более матрицами для блоков.

После того как определились, то в этом месте вы должны понять, что самая важная часть в станке эта сама форма (матрица). Все остальные узлы и детали это все дополнения к тому, что бы эту форму наполнить, уплотнить, поднять, передвинуть и тд. Хотелось бы дополнить что есть много механизмов для уплотнения бетонной смеси это и пневмо и гидро прессы.

Но мы остановимся на самом простом уплотнителе -электродвигатель со смещенными центрами, который будет создавать вибрацию. Двигатель который будет прикреплен к форме можно взять от старой стиральной машины. Но с этим электродвигателем есть небольшая проблема -он открыт и при работе раствор будет постоянно попадать во внутрь. Если вам не лень чистить, можете его оставить. Но более надежен и эффективен это заточной станок китайского производства. Осталось только приварить к валу перпендикулярно болт с гайками либо навинтить металлическую шайбу со смещенным центром. Все это дело, желательно закрыть кожухами.

В интернете есть множество различных чертежей устройств для изготовления шлакоблока но все они в основном платные. Пересмотрев множество форумов и фото уже готовых станков можно сделать один вывод все это ажиотаж и выкачка денег. Все можно сделать самому и причем под себя, то есть лучше чем предлагают за огромные деньги.

Будем отталкиваться от конечного результата, то есть самого блока. Мы знаем его размеры 190х190х390. Вот и будем мастерить форму для блоков данных размеров. Берется лист металла от 3 мм до 5 мм вырезаются по размерам заготовки. Так как наш шлакоблок будет пустотелым необходимо так же сделать пустотообразователи. Самое простое это можно взять трубы необходимого диаметра (см рис). Обратите внимание на чертеже, что верх и низ разные по размеру тоесть конусные. Это необходимо для лучшего освобождения формы от готового блока. Конусность можно заказать токарю, что бы от снял несколько миллиметров с одной стороны. Так же делают и прямоугольные пустообразователи но с той же конусностью, это уже кому как нравится. Но нужно иметь ввиду что должно быть в шлакоблоке 30% пустоты, не больше.

Так же хотелось бы обратить внимание при изготовлении форм на швы. Их необходимо делать прихватками через небольшое расстояние, что бы не повело метал. Швы делаются с наружи оставляя ровные углы внутри.

Высота формы должна быть выше на 5см для того что бы была возможность насыпать бетонную смесь и прижать прижимной пластиной. Так же внизу формы необходимо сделать по периметру резиновый, деревянный уплотнитель, что бы не деформировать края матрицы. Как вариант наварить по периметру 2-х сантиметровые пластины из того же металла что и сама форма.

После того как сделали форму приступаем к раме шлакоблочного станка. К основе приделывают колесики для удобного перемещения самого станка, после того как блок освободили из формы. Материал для конструкции берем то что у вас есть: труба, профтруба.

Длину стоек делаем учитывая то, что в поднятом положении, форма должна спокойно отъезжать, не касаясь блока.

Вот давайте прикинем: Блок 20 + 3см промежуток + 22см форма +5см бортик + еще см 3-5 на верхнюю трубу. Вот уже вышло 50см от пола. Обратите внимание, задняя часть корыта мешала подниматься форме до конца, понадобилось выгнуть рычаг вверх. Предлагаем стойки сделать немного подлиннее, отрезать успеете всегда, если что.

Основные детали, механизмы это рычаги по принципу простых механизмов -большое плече, малое. Все делается под себя, исходя из вашего роста и тд. После установки ручки выводим тумблер для вкл/выкл вибродвигателя. В ходе изготовления вы сами поймете как сделать так что бы быстро и с минимальными затратами сил сделать много шлакоблоков.

ЗАПОМНИТЕ, для изготовления блоков рекомендуем делать так; вначале всё перемешиваем в сухом виде, потом добавляем воду. Смесь проверяют таким образом: берём в руку смесь, сжимаем, она должна не разваливается а держат форму отпечатка , это проверенный способ годами. Смесь должна быть полусухая.

Рецепты состава смеси для изготовление шлакоблоков Вы не можете скачивать файлы с нашего сервера

Пошаговое изготовление станка для шлакоблоков

Размер шлакоблока

Станок для шлакоблока: видео

Если заинтересовал станок по изготовлению на 2-4 блока, вибростол, детальные чертежи, технология изготовления шлакоблока — можно присылать заявки на емейл serggam собачка ya.ru

QT8-15 Автоматическая гидравлическая машина для производства бетонных блоков

QT8-15 Машина для производства бетонных блоков

QT8-15 Машина для производства бетонных блоков — это полностью автоматическая гидравлическая машина для производства бетонных блоков, которая может быть скомпонована в автоматическую производственную линию, просто оборудованную бетонный завод, бетономешалка, силос для цемента, машина для производства основных блоков, штабелеукладчик. Он управляется системой PLC, что может сэкономить рабочую силу. Если вам нужно выбрать автоматическую линию для производства блоков, а также требуется высокая производительность блоков, поэтому вам следует выбрать гидравлическую машину для производства бетонных блоков, машина для производства бетонных блоков QT8-15 может удовлетворить ваши требования.

ШИРОКО ИСПОЛЬЗУЕМЫЕ СЫРЬЯ

Выбор материалов широкий, таких как шлак, летучая зола, строительный мусор, угольные породы, цемент, песок и т. Д. Вам просто нужно правильное соотношение материалов. Тогда бетонный блок может быть качественным. Например, коэффициент блокирования летучей золы:

  1. Обычно: летучая зола 50% 、 гравий 35% 、 цемент 8% и песок 7%
  2. Или летучая зола 50% 、 гравий 42% 、 цемент 8%

QT8 -15 Детали машины для производства бетонных блоков:

1.

Система управления машиной для изготовления бетонных блоков:

Электрическая система управления: состоит из импортного цветного сенсорного экрана и программируемого ПЛК с устройством ввода и вывода данных, включая систему логического контроля безопасности и системы поиска и устранения неисправностей.

Система анализа вибрации: определение частоты вибрации, амплитуды вибрации, ускорения вибрации и шума всей машины, чтобы отрегулировать вибрацию до оптимальной эффективности.

2. Гидравлическая система машины для изготовления бетонных блоков:

Система состоит из импортных компонентов и уплотнений с пропорциональными клапанами с высокими динамическими характеристиками.Действие ключевых цилиндров может управляться через регулятор расхода и давления в соответствии с рабочим требованием.

Основная рама широкая для удобства заполнения формы, поэтому можно изготовить больше блоков.

3. Двигатель преобразования частоты машины для производства бетонных блоков:

Управляйте вибрирующим корпусом, легко получайте идеальную силу вибрации, частоту и амплитуду вибрации, что позволяет производить высококачественный блок.

Уникальная коробка с двойной вибрацией приводит в движение все в одном вибростоле, чтобы уменьшить отклонение амплитуды, даже больше, чтобы гарантировать стабильность и надежность.

4.Принята более совершенная технология подачи материала машины для производства бетонных блоков:

Материалы из бункера быстро и равномерно попадают в корпус формы, погрешность веса составляет менее ± 5%, погрешность интенсивности менее ≤ ± 15 %.

5.Низкое энергопотребление машины для изготовления бетонных блоков:

По сравнению с обычной машиной для изготовления блоков, инвестиции в это оборудование увеличились примерно на 18%, но производительность увеличилась на 35%, а потребление единицы продукции сократилось примерно на 5%. %.

6. Продукт высокого качества.

Стальная рама большой толщины и прямоугольной формы, четыре направляющие колонны, прочная конструкция и увеличенный срок службы.

ПРОИЗВОДСТВЕННЫЕ ОБРАЗЦЫ

Автоматическая машина для производства бетонных блоков на продажу

Автоматическая машина для производства бетонных блоков: FAQ

Что такое полностью автоматическая машина для производства бетонных блоков?

Полностью автоматическая машина для производства бетонных блоков — это машина, которая производит кирпичи без участия человека. Все процессы автоматизированы, от смешивания сырья до производства кирпича. Полностью автоматизированная машина для производства бетонных блоков имеет такие компоненты, как система ПЛК, бетономешалка и многое другое.

Какие модели автоматической машины для производства бетонных блоков выставлены на продажу?

Есть десять моделей автоматов для производства бетонных блоков. Они включают QT3-20, QT4-25C, QT4-18, QT4-15, QT5-15, QT6-15, QT8-15, QT10-15. Существуют также автоматические мобильные машины для изготовления бетонных блоков, которые позволяют использовать их в разных местах.Это QMY6-25 и QMY10A.

Каковы компоненты автоматической машины для производства бетонных блоков?

  • Бункер-дозатор заполнителя: это компонент, в который смесь выливается с конвейерной ленты.
  • Цементный бункер: здесь хранится цемент после того, как он соответствует определенным свойствам
  • Бетоносмеситель серии JS: он автоматически смешивает сырье
  • Бетонный ленточный конвейер: он транспортирует смеситель к дозирующий бункер благодаря мощным моторам.
  • Укладчик блоков: это основная машина, которая производит кирпичи.

Почему выбирают полностью автоматическую машину для производства бетонных блоков?

Что ж, автоматы сокращают трудозатраты и значительно экономят время, так как большинство процессов автоматизировано.

Еще одна причина, по которой вам следует купить автоматический станок для изготовления бетонных блоков, заключается в том, что меньше вероятность человеческой ошибки, которая значительно снижает качество кирпичей.

Автоматические машины для производства блоков также позволяют изготавливать кирпичи точной формы и размера.

Хотя они могут стоить больше, чем полуавтоматические или ручные машины для изготовления блоков, они являются достойным долгосрочным вложением.

Как выбрать полностью автоматический станок для производства бетонных блоков?

Чтобы выбрать полностью автоматическую машину для изготовления бетонных блоков, вы должны рассмотреть такие компоненты, как форма, гидравлический переключатель, миксер и многое другое.

Также учитывайте цену, поскольку не все модели имеют одинаковую цену.

Как управлять полностью автоматической машиной для производства бетонных блоков?

Для работы машины для изготовления бетонных блоков вам необходимо подать сырье в смесь, дать ему перемешаться автоматически.

После этого откройте отверстие миксера, чтобы смесь подавалась на конвейерную ленту. Вы можете контролировать давление и вибрацию через систему ПЛК.

Сколько стоит автомат для производства бетонных блоков?

Цена на автомат для производства бетонных блоков зависит от размера и комплектующих.

Например, если он поставляется со стулом, штабелеукладчиком блоков и силосом для цемента, он будет стоить вам дороже. Также на окончательную цену влияет место назначения машины.

Как найти лучшего производителя автоматических машин для производства бетонных блоков?

Чтобы найти лучшего производителя автоматических машин для производства бетонных блоков, вам необходимо использовать онлайн-каталоги поставщиков и производителей из Китая.

Также проверьте их веб-сайты и ознакомьтесь с сайтами лучших производителей.

Наша цель — найти производителя, который удовлетворит ваши потребности, не потратив ни руки, ни ноги.

Как поставить автомат для изготовления бетонных блоков?

Мы пользуемся услугами разных компаний для поставки машин для производства блоков по всему миру.

Независимо от того, где вы находитесь, мы порекомендуем компанию, которая, по нашему мнению, доставит ваш заказ вовремя.

Кроме того, Вы всегда можете позвонить нам для уточнения деталей доставки.

Как купить автоматический станок для производства бетонных блоков в Lontto?

Покупка автоматической машины для производства бетонных блоков — это блаженство.

После того, как вы определите, какой тип машины вам нужен, вы можете отправить нам запрос по электронной почте или связаться с нами через WhatsApp или социальные сети.

Отсюда наша команда экспертов порекомендует наиболее подходящий вариант в зависимости от вашего бюджета и потребностей.

Как установить автомат для изготовления бетонных блоков?

Точно так же легко установить наши полностью автоматические машины для производства блоков.

Мы предоставляем вам руководство по установке, содержащее обучающее видео. Если это сложная машина, мы пришлем инженера с ней.

Итак, независимо от того, какую машину вы выберете, установка будет прогулкой по парку.

Как сделать бетонные блоки

В этой статье мы ответим на вопрос « Как сделать бетонные блоки ?». Изготовить бетонный блок можно вручную, если он используется для хобби или для небольшого ремонта. При использовании в промышленных целях следует отдавать предпочтение блокам, изготовленным на машинах для изготовления блоков.

Итак, как сделать бетонные блоки ? Бетонные блоки бывают разных видов.При строительстве всех этих типов используются различные материалы. И соблюдаются различные производственные процессы. Цемент — распространенный материал, используемый при строительстве бетонных блоков. В цемент примешиваются вода, песок и гравий. Однако эту бетонную смесь не следует рассматривать как бетонную смесь, используемую для общестроительных работ. Потому что в смеси из бетонных блоков используется больше песка, меньше щебня и воды по сравнению с другими бетонными смесями.

Как сделать бетонные блоки ? Какой процесс следует ?

Гранулированный уголь или шлак можно использовать вместо песка и гравия при производстве бетонных блоков.Сгенерированные справа блоки называются шлакоблоками. В то время как средний вес типичного бетонного блока составляет от 17,2 до 19,5 кг, вес шлакоблока составляет от 11,8 до 15,0 кг.

Другой тип блоков — блоки из легкого бетона. В них вместо песка и гравия используется экспансивная глина. Средний вес этих блоков 10,0 — 12,7 кг. Эти блоки используются для стен, не несущих большой нагрузки. Легкие бетонные блоки можно изготовить из пемзы.

В дополнение к основным материалам при изготовлении бетонных блоков могут быть добавлены некоторые химические вещества. Назначение этих химикатов — увеличить прочность блока. Кроме того, красящие пигменты могут быть добавлены для окрашивания.

Ответ на вопрос «Как сделать бетонные блоки ?» можно объяснить следующими этапами:

  • Смешивание
  • Багет
  • Отверждение
  • Кубинг
  • Контроль качества

Смешивание

  1. Используемые материалы (песок, гравий и цемент) взвешиваются, чтобы убедиться, что они доступны в необходимом количестве.
  2. Сухие ингредиенты переносятся в миксер, а затем это можно сделать с помощью бамбукового миксера или тарельчатого миксера.
  3. После тщательного перемешивания сухих ингредиентов в миксер добавляют воду. Если растение находится в жарком месте, температуру воды следует регулировать осторожно. На этом этапе можно добавить красители и химикаты. Перемешивание продолжается около 10 минут.

Багет

  1. Заливается на конвейер после смешивания.
  2. Бетон переходит в другую камеру блочной машины. Машина проталкивает жидкий бетон в формы внизу.
  3. Когда формы полностью заполнены, они сжимаются с помощью верхней головки формы и гидравлической системы.
  4. Сжатые блоки выталкиваются поддоном.

Отверждение

  1. Поддоны, загруженные блоками, перемещаются в штабелеукладчик, а оттуда — на стеллаж для выдержки. После заполнения каждой полки ее отправляют в закалочную печь.
  2. Закалочная печь представляет собой камеру с шириной, которая может одновременно вместить более одной полки. Здесь блоки запекаются паром низкого давления или в паровой печи высокого давления, называемой автоклавом.

Куб

  1. Затвердевшие бетонные блоки вынимаются с полками из печи.
  2. Блоки превращаются в три больших блока, три или четыре блока в высоту и шесть блоков в ширину, и перемещаются на склад.

Контроль качества

Чтобы бетонные блоки были продуктами, соответствующими стандартам, их следует часто проверять в процессе производства.Следует проявлять особую осторожность от стадии смешивания до стадии хранения. Например, когда блоки выходят из машины, их размеры следует проверять с помощью лазерных датчиков. Или во время закалки необходимо правильно отрегулировать температуру и давление, чтобы прочность блока могла быть высокой.

Бетонный блок

пластиковых шлакоблоков

по | 2 февр.2021 г. | Без категории |

| Это также довольно легко сделать начинающему мастеру-мастеру.спасибо, отличная идея! Продолжайте процесс обратной засыпки и… Эта компания находится в Канклтауне, штат Пенсильвания. В Австралии обнаружено только одно предприятие, занимающееся переработкой пластмасс и производством «шлакоблоков». Не нужно сходить с ума, строя форму. Хорошо… x 8 дюймов x 16 дюймов. Начните с верхнего края с толстой полоски клея и двигайтесь вниз. В этом случае, в отличие от пластмасс, которые можно смешивать повсеместно без каких-либо неблагоприятных воздействий, повторное амальгамирование под действием тепла не требуется, и мои первые результаты испытаний показывают, что полученный продукт не уступает по прочности обычным бетонным смесям (от 3000 до 5000 фунтов на квадратный дюйм.) Вымойте стены водой с мылом. Affresol делает модульные дома из переработанного пластика, исследование Скриппса показывает, что количество пластика на мусорных свалках в Тихоокеанском регионе увеличилось в 100 раз, выпуски RCA создают переработанный полифлосный пластик с помощью вращателя для сахарной ваты, исследование показывает, что биоразлагаемый пластик не разрушается быстрее на свалках, The New Raw превращает пластиковые отходы в ценное сырье. Экологичные туалетные принадлежности, упакованные в мыло, призваны исключить одноразовый пластик. Новая надежда на переработку пластика с помощью технологии IBM VolCat.Не могли бы вы подробно прислать весь процесс. Новый материал GMT поддон GMT блочный поддон О GMT Block Plate / GMT Block Plate / GMT Block Plate / GMT Block Plate / GMT Block Plate / GMT Block Plate / GMT Block Sheet / GMT Block Plate / GMT Block Sheet / GMT Block Plate / GMT Block Sheet / GMT Block Plate / GMT Block Sheet / GMT Block Sheet / GMT Block Plate / GMT Block Plate / GMT — Для производства кирпича, бетонных плит для штабелирования блоков GMT Блоковых плит GMT Block Plate изготовлен из нового типа аэрокосмического материала GMT. Описывая свой проект, Генри Луи Миллер заявляет: «Переработка пластмасс — сложный, энергоемкий процесс, который дает продукт, который уступает исходному материалу. 95. Пластиковый блок Пластиковый строительный блочный грузовик Новейшие высококачественные кирпичи Скоростные гонки Пластиковый образовательный строительный блок Тяжелый грузовик для детей, пластиковый блок Пластиковые строительные блоки 300 шт. Diy Стержневое инженерное строительство Обучение пластиковая костяная палка Строительный блок Набор игрушек, пластиковые блоки Пластиковые пластиковые строительные блоки DIY Набор пластиковых строительных блоков для детей, Пластиковые блоки Блок Пластиковые блоки Игрушка Завод Производство Дети 156шт Пластиковые блоки Игрушки серии пластиковых блоков, Пластиковые блоки Пластиковые дети 148 штук Букет DIY Цветочные пластиковые блоки Строительные цветочные игрушки для сада, Машина для производства сжатых блоков из дешевого пластика поддон, автоматический бетон Цементный полый строительный блок Изготовление полной производственной линии Цена машины, производственная линия блочной машины qt8-15 низкая цена OEM, QT5-15 Автоматическая цена машины для производства бетонных полых блоков / кирпича Машина для производства пластиковых карт, дизельный двигатель и кирпич машина для производства пластиковых поддонов aut автоматическая машина для производства цементных блоков, игры-строители AUSINI, дешевые военные самолеты из шлакобетона, пластиковый игрушечный кирпич для детей, оборудование для производства блоков из пластикового кирпича, автоматическое подъемное оборудование для производства кирпичных блоков из полого цемента, оборудование для производства кирпича для мощения в Южной Африке, высокодоходные шлакоблоки машина для производства кирпича в африке, автоматическая машина для производства пластиковых блоков поддонов QTF6-15 для Индии, легковесная дизельная машина для производства кирпичных блоков Машина для производства полых блоков Линия по производству кирпича Запасные части без цемента, Машина для производства пустотелых блоков из пластикового шлакобетона QT4-24 с формой и поддоном , пластиковые поддоны для машины для производства кирпича легко эксплуатировать цементный блок дизельного двигателя и машину для производства кирпича YYQ6-15, HONGFA QT4-15S Машина для производства кирпича Низкие цены на кирпич на 1000 машин Оборудование для литья под давлением пластикового блока для шлакоблока, Бетонный блок Цена пластикового поддона для кирпича машина для производства QT8-15, QMY2-45 Мини-машина для производства пластикового кирпича для производства Ure The Raw Earth Bricks, QTF10-15 производитель оборудования для строительства стен из бетонных блоков, HONGFA QT10-15F Brick Makin Machine Pdess Cinder Block Manual Paver Block Making Machine, In-Sale Service: Предоставляем услуги по установке для клиентов & rsquo; страна; Обеспечьте обучение оператора и обслуживающего персонала.Товар № 10379. Сравнивать; Найдите мой магазин. Политика конфиденциальности Бетонный блок соответствует стандарту ASTM C-90 для использования в каменных стенах выше уровня. После этого прочность на сжатие не может быть прежней. x 16 дюймов. Защита интеллектуальной собственности Композитные брусчатки с меньшим содержанием пластика (LP) при соотношении компонентов 1: 1: 2 и высоким содержанием пластика… кто-то ранее упоминал о вымывании пластика, но это неправда. Отрежьте доски 4 на 4 до 8 дюймов в длину. ХОЧУ ПРОЕКТ НА ПЛАСТИКОВОЙ ОСНОВЕ.

Когда следующая солнечная вспышка,
Обучение тромбону для начинающих,
Мужская западная одежда,
Заслонка для унитаза Walmart Canada,
Леконт Фоллс Йосемити,
Как поэтапно нарисовать розовый бриллиант,
Lemke Media Обзоры в Instagram,
Скрытые гибридные кобуры Военная скидка,
Дизайнерские вечерние платья,
Безопасно ли держать дикого богомола,

Старая техника копирует бетонные блоки в старинном стиле

Джастин Гроу быстро вытаскивает старый каштан, который Рим построили не за один день, и бетонная стена перед его домом тоже не была.

Стену построили даже не летом — как он изначально надеялся, — или за два лета. Но теперь, спустя более полутора лет после того, как он начал использовать оборудование рубежа веков для изготовления 170 бетонных блоков в старинном стиле, стена длиной 35 футов и высотой 3 фута наконец завершена.

«Я мог бы купить аналогичные блоки через компанию на Среднем Западе, но они стоили 8 долларов плюс доставка, и каждый весил около 45 фунтов», — вспоминает 40-летний Гроу. «Это примерно 16 долларов за блок».

Представляя себе веселый летний проект, которым он мог бы заниматься после работы и в выходные, он подсчитал, что, если он сам сделает блоки, то сможет снизить стоимость примерно до 3 долларов.50 за блок. Однако через полтора года Grow признал, что «8 долларов плюс доставка — разумная цена».

В городе, где люди ремонтируют старые створчатые окна без электрических инструментов, чтобы оставаться верными своему делу, и часами рыться в мусорных баках в поисках хрустальных дверных ручек, идеально подходящих к их шкафам в стиле мастеров, создавая свои собственные блоки в старинном стиле использование оригинального оборудования и форм — не такая уж диковинная идея.

Во всяком случае, не расти, кто работает скупщиком «Омоложения».Его любовь к старым домам давняя. Выросший в Нью-Джерси, он проводил много времени в антикварных магазинах со своими родителями, а затем изучал сохранение исторического наследия в Университете Роджера Уильямса в Род-Айленде, прежде чем переехать в Портленд.

Помимо мысли, что проект казался забавным, Гроу говорит, что его главной заботой было то, чтобы его подпорная стена была соединена с фундаментом из бетонных блоков его дома 1910 года в районе Ричмонд на юго-востоке Портленда. Резиденция была спроектирована Альфредом Фабером, архитектором, известным тем, что он использовал в своих зданиях многослойные блоки деревенского вида.

Кирпичи, которые часто называют каменными блоками, можно найти во многих домах в США, построенных в конце 19-го и начале 20-го веков. Каменный бетонный блок считался экономичной альтернативой фундаментам, стенам и подъездам из натурального камня. Блоки обычно изготавливались на строительной площадке с использованием небольшой машины, такой как та, которую приобрел Grow, со сменными формами, которые формировали разные узоры на лицевой стороне блока.

Недавно завершенная стена идеально сочетается с кирпичной кладкой на первоначальном фундаменте дома.

Grow говорит, что проект дал ему глубокое уважение к масонам рубежа веков.

«Прошлым летом, когда я сделал около 30 кирпичей, я понял, что это будет намного больше работы, чем я думал. Я немного испугался, потому что дни стали короче, и я понял, что это не будет летний проект », — вспоминает он. «Но как только я понял, что это возможно, я не был бы удовлетворен ничем другим. Я перфекционист, и меня действительно интересует, как все делалось в прошлом.

Процесс включал в себя смешивание четырех частей песка и одной части сухого портландцемента в небольшой бетономешалке с последующим добавлением чуть меньше литра воды, пока бетон не достиг нужной консистенции. Он замешивал 95 фунтов бетона на партию, чего хватило на два блока.

Он вручную утрамбовал первые 20 блоков, причем каждый блок требовал трамбовки в течение часа. Измученный и обеспокоенный тем, что никогда не закончит, он модифицировал воздушное долото, чтобы его можно было использовать для уплотнения бетона.

«Работает очень хорошо, но громко — как отбойный молоток — поэтому я стараюсь не работать слишком поздно и не слишком долго», — говорит Гроу, который строил кирпичи на своей подъездной дорожке, а не в гараже, чтобы избежать попадания бетонной пыли. повсюду его хранимые инструменты.«У меня есть очень терпеливые соседи».

После того, как он добавил в процесс воздушное долото, он смог сделать до четырех блоков за один сеанс. Однако, работая полный рабочий день в Rejuvenation, одновременно получая степень в области гуманитарных наук в Портлендском государственном университете, ему было трудно работать над кирпичом так, как ему хотелось бы.

«Я горжусь им. Он увидел то, что хотел сделать, и сделал это в соответствии со своими требованиями», — говорит жена Гроу, Карин Мунин, писательница, которая часто избегала того, что она называет «нечестивым» звуком воздуха. долбить, ходя в близлежащие кафе на работу во время сессий по изготовлению блоков на выходных.

Несколько лет назад, размышляя о том, какую подпорную стену он построит, Гроу обнаружил, что в коллекции Центра архитектурного наследия Фонда Боско-Миллиган была одна из оригинальных машин для производства бетонных блоков 1905 года и оригинальные формы. Он договорился о том, чтобы одолжить оборудование и пресс-форму, понимая, что он оплатит любой ремонт, необходимый для приведения его в рабочее состояние.

9

Оборудование уже хорошо тренировалось в недалеком прошлом.

Оборудование и пресс-форма были подарены центру бывшим членом правления Фонда Боско-Миллиган Франсин Греве, которая приобрела оборудование во время ремонта своего собственного исторически значимого дома Фабер на северо-востоке Портленда, резиденции Дженни Брэмхолл. .

Греве сказала, что нашла старую форму и оборудование в магазине производителя украшений для газонов в Секиме, Вашингтон. Это была редкая находка, потому что почти все подобное оборудование продавалось как металлолом в военное время.

Она описывает изготовление кирпичей для своего дома как труд любви. Когда она купила дом, по ее словам, «200 балюстрад были сломаны или пропали без вести. Мне позвонили из сети DIY, и они были заинтересованы в поиске людей, которые работали над такими проектами, как мой. Это способствовало повышению причины. »

Греве, чей проект был представлен на выставке DIY Network «Restoration Realities», создал сотни блоков в старинном стиле с использованием старинного оборудования. Она использовала оригинальную форму, а также несколько других, которые она создала сама, изучив ремесло в магазине друга.

Двухлетний проект потребовал помощи семьи и друзей, которые также работали над блоками.

«Я научился заливать мокрым способом, и я предполагаю, что мы сделали до 500 блоков. У нас было только две разные формы для балюстрад, и каждый кирпич должен был затвердеть в течение дня», — вспоминает Греве.

Блоки ручной работы вошли в балюстраду, другие архитектурные элементы старого дома и ограждение под новую площадку для парковки.

«Она провела потрясающий ремонт своего дома, — сказал Вал Баллестрем, менеджер по образованию Центра архитектурного наследия.

Изготовление блоков «- утраченное искусство. И я предполагаю, что это непростая задача», — сказал он. «Это немного больше, чем хотелось бы выполнять обычному человеку, но, безусловно, кто-нибудь достаточно бесстрашный может взять на себя его. Джастин и Франсин доказали, что это можно сделать».

Бетонные блоки с разделенной гранью — это класс архитектурных блоков, которые имеют грубую каменную текстуру, создаваемую путем разделения блока. Они были популярны с середины 1880-х годов через годы после Первой мировой войны.

По словам Баллестрема, они использовались на фундаментах и ​​экстерьерах многих домов начала 20-го века в Портленде.

Фабер, уроженец Пенсильвании, который занимался архитектурой в Портленде с 1906 по 1917 год, использовал камень и литой камень в своих многочисленных местных проектах и ​​помог сформировать архитектурный облик районов Лэддс Аддишн, Пьемонт и Ричмонд, согласно Баллестрему.

Каменные блоки, используемые в домах Фабера, имеют деревенский, неровный вид, который знаком всем, кто провел время, гуляя или разъезжая по районам восточного побережья.

Grow, который сначала думал, что построит стену сам в конце процесса изготовления блоков, в конце концов принял решение нанять подрядчика Гленна Нарделли из питомника Pistils в Северном Портленде для выполнения работ.

Несмотря на долгие часы работы, Гроу говорит, что не жалеет ни минуты о проекте.

«Это были два напряженных лета работы, но я не планирую переезжать из этого дома — никогда. И я знаю, что каждый день, когда я подъезжаю к этой стене, я буду улыбаться».

(PDF) Инновационный концептуальный дизайн ручной машины для изготовления бетонных блоков

Инновационное проектирование и разработка систем www.iiste.org

ISSN 2222-1727 (Бумага) ISSN 2222-2871 (Онлайн)

Том 7, № 7, 2016

41

Инновационный концептуальный дизайн ручного бетонного блока-

Делающая машина

Диана Старовойтова Мадара *, Саул Ситати Наманго и Даниэль Арусей

Школа инженерии, Университет Мой P.O.Box 3900, Элдорет, Кения

* Электронная почта автора, ответственного за переписку: [email protected]

Аннотация

Одна из основных потребностей человека — иметь надлежащее жилище.В связи с быстрым ростом населения и урбанизации

, в Кении растет спрос на доступное жилье. Это требует поиска способов

для снижения затрат на строительство, особенно для группы жилья с низкими доходами. Строительство из бетонных блоков имеет значение

в последнее время, однако большинство имеющихся в продаже машин для производства блоков

являются импортными и также дорогими. Доступная по цене машина для производства блоков местного производства будет полезна в

, что снизит стоимость строительства.Таким образом, этот проект был направлен на завершение концептуального проектирования инновационной нетребовательной стационарной машины для производства бетонных блоков

с ручным управлением, которая формует бетонные блоки

за небольшую часть стоимости по сравнению с вариантами с механическим приводом. Целевые спецификации были получены

из данных о потребностях клиентов, собранных во время посещения местных мастерских, и из вторичных источников,

в основном патентов. Были разработаны три варианта дизайна; Альтернативный проект № 3 был выбран с помощью взвешенной матрицы решений по инженерному проектированию

и методом отбрасывания и повторного голосования (D&R).Оригинальность

этой конструкции заключается, по сути, в системе выталкивания: в отличие от многих доступных машин для изготовления блоков

, которые выталкивают блоки вместо формы, эта машина выталкивает форму, оставляя блоки на базовой плите

. Мягкая сталь была предпочтительным материалом для машины. Статическое моделирование модели рамы

, которая была закреплена на нижнем креплении, и общая нормальная сила 981 Н или 100 кг, приложенная к базовой плите

, было выполнено с использованием программного обеспечения для инженерного проектирования: SolidWorks, 2013 (инструмент для проектирования и моделирования ).Исследование

включало анализ напряжения, смещения и деформации. Концептуальный проект машины для изготовления бетонных блоков

с ручным управлением был оптимизирован с учетом результатов моделирования, расчетов и основных принципов инженерного проектирования

. Оценка стоимости показывает, что это простое и экономичное оборудование

может иметь потенциал для снижения стоимости строительства. Однако, чтобы определить потенциал, авторы

предлагают провести дальнейшую работу по созданию прототипа и тестированию.

Ключевые слова: изготовление блоков, бетон, конструкция, машина.

1. Введение, постановка проблемы и цель исследования

Человечество прежде всего должно есть, пить, иметь кров и одежду, прежде чем оно сможет заниматься политикой, искусством,

религией и т. Д. (Frederick Engels, 1883 ). В самом деле, даже после всех новаторских достижений, открытий,

инноваций и разработок, сделанных за последние 130 лет в области научных технологий и других

областях, человечество по-прежнему остается, по сути, таким же, как и должно. , сначала удовлетворяют свои основные потребности, такие как еда, жилье и одежда, и только затем обращаются к желаниям, потребностям и желаниям.

Мы живем в мире, где большинство людей живут в городах, а 1 миллиард человек — в трущобах,

цифра, которая удвоится к 2030 году (UN Habitat, 2007). Городское население растет со скоростью

намного быстрее, чем может быть поглощено и управляемо, что вызывает спрос на услуги и инфраструктуру, который значительно превышает предложение

. Во многих городах с формирующимся рынком это оставляет большинству жителей мало вариантов, кроме как жить в трущобах

. Кения не исключение; имея один из самых высоких в мире темпов роста населения и урбанизации

.Последняя перепись, проведенная в 2009 году, показала, что население Кении составляло 38,6 миллиона человек по сравнению с 28,7

миллиона в 1999 году. Двадцать два процента кенийцев живут в городах, а городское население растет со скоростью

, составляющей 4,2 процента каждый год (CIA World Сборник фактов, 2010 г.). При таком уровне роста только столице Найроби

требуется не менее 120 000 новых единиц жилья в год для удовлетворения спроса, однако строится только 35 000 домов, в результате чего дефицит жилья

увеличивается на 85 000 единиц в год.В результате несоответствия предложения и спроса

цены на жилье с 2004 года выросли на 100 процентов (Hass Consult Property Index, 2011). Это

вытесняет жителей с низкими доходами с официального рынка жилья в перегруженные трущобы

заведения (в среднем от 5 до 7 человек живут в одной комнате) или подталкивает их еще дальше —

они становятся полностью бездомными (Союз , 2013).

Миллионы людей в Кении, особенно в городе Найроби, живут в огромных трущобах, а также

в других неформальных поселениях вокруг Найроби (ООН, 2010).Жилищная проблема Кении чрезвычайно серьезна. Средняя цена

за квартиру в столице Найроби в настоящее время составляет 11,58 миллиона шведских крон (136 000 долларов США), что на

выше, чем в декабре 2000 года в 5,2 миллиона шведских крон (61 000 долларов США).

KES 2M (23 000 долларов США), уровень, который все еще полностью недоступен для населения с низкими доходами (Hass

Consult Property Index, 2011).

Новая конституция Кении 2010 года включает право на достаточное жилище (статья 22), однако

это право человека, как показано выше, еще не реализовано и, более того, гарантировано.

Жилье играет огромную роль в оживлении экономического роста в любой стране, при этом жилье входит в число ключевых

показателей развития (Ireri, 2010). Предоставление адекватного, доступного и достойного жилья для маломощных

шлифовальных станков бокситов самодельная форма для шлакоблоков

    Отчет по проекту производства пенобетонных блоков для производства кирпича…

    CLC Block CLC Машина для производства кирпича Завод CLC Объем воздушных ячеек в пенобетоне определяет плотность и прочность.Конечная смесь затем используется для различных целей без какой-либо вибрации или уплотнения. Зола-унос, являющаяся отходом термического измельчения. 25 «BS — 4×4 GroupBuy-weld колеса горной дробилки 6 проушин 15×10 Они доступны в

    филиппинском магазине шлифовальных и фрезерных станков

    Флотационная машина Способность обработки: 0.2–16 м & 179; / мин. Обрабатываемые материалы: минералы цветных металлов, такие как медь, свинец, цинк, молибден, кобальт, вольфрам, сурьма и т. Д. Применения: Машина может использоваться для разделения цветных металлов, черных металлов, благородных металлов, неметаллических горно-химических материалов и вторичной переработки рудников. .

    27 Лучших изображений пресс-форм в 2020 г. Бетонные блоки…

    8 января 2020 г. — Изучите доску Solomonabbey «Должны сделать плесень» на Pinterest. См. Больше идей о бетонных блоках, формовании стен из бетонных блоков.

    бетонных блоков, составляющих бизнес-план с прочным…

    Бизнес-план блока в Нигерии Июль 2020 PDF Цементно-бетонные блоки — это современные строительные материалы, которые используются во всех видах строительства, а именно: строительство жилых, коммерческих и промышленных зданий.Бизнес принадлежит Моисею Даниэлю с

    ручными формами для бетонных блоков

    ручными формами для производства пеноблоков для изображений лестниц на крыльце Cinder…

    26 декабря 2018 — Изучите доску Шелли Джонс «Бетонные блоки для лестниц крыльца» на Pinterest. См. Больше идей о патио из шлакоблока Cinder Concrete. Я знаю, что я не единственный, кто проезжает мимо J.Здание Н. Пиза на бульваре Э. Независимости, 2925 and marvels

    профиль проекта по производству цементно-бетонных пустотелых блоков.

    Предлагаемая на продажу машина для производства бетонных блоков — это своего рода автомат для изготовления различных типов бетонных блоков. Бетонные блоки имеют широкое применение во многих местах, таких как архитектура, строительство, строительство, строительство, водное хозяйство, проекты, парки и т. Д.

    Продажа бывших в употреблении машин для производства бетонных блоков

    Stearns-Matic 1968 Машина для производства бетонных блоков с Besser 80 cu. футовый миксер Погрузчик / разгрузчик Columbia UL26 Литибар кубер Lithibar 4-ходовой разделитель 25 Формовочные ящики Stearns на стойках для поддонов.2135 Берген 2000 1973: 5 раз система Beco ABC с множеством новых рельсов Con-e-co 3 ярда. тарельчатый миксер 5500 18 1/2 x 42 1/2 x 7/16 поддонов много новых 10 полных форм и запасных частей; will split

    Сделай сам Дешево и легко Озеленение заднего двора…

    Крутые травянистые холмы добавляют цвет и контуры заднему двору, но за ними сложно ухаживать. Холмы — естественный фокус, поэтому это заметно, когда трава не подстрижена, но стрижка на крутом холме трудна и потенциально опасна.

    Что социальная команда Hunker купила на мировом рынке за…

    Мы очень рады принять это издание конкурса Under $ 50 Challenge на постоянно удивляющем, постоянно развивающемся мировом рынке. Если вы когда-либо ступали на один из них, вы сразу понимаете, в чем дело. обращаться.

    Как сделать свой собственный глиняный кирпич Hunker

    Шлифовальные камни Форма или «форма» Солома по желанию Совет Хотя глина — лучший материал для изготовления кирпичей, можно добиться разной степени успеха при изготовлении кирпичей из других типов почв. Вы можете создать более прочный кирпич, добавив солому во время смешивания.

    Самодельная форма для шлакоблоков

    Стены из шлакоблоков прочны, долговечны и устойчивы к таким элементам, как ветер и дождь, однако они все же подвержены влиянию роста плесени.Если грязь оседает на стене из шлакоблока, а влага собирается в результате наводнения или дождя, могут споры плесени.

    Машина для производства брикетов из измельченной извести для приготовления угля Я вижу, что ваша компания продает брикетировочные машины. У меня есть уголь, чтобы быть

    машина для производства угольного порошка в пакистане

    Материалы машины для производства бетонных блоков на продажу включают в себя различные виды: песок, щебень, пыль и летучий уголь, зола, шлак, гравий, сухая зола, горная мука, хвосты шахты, котел, шлак, строительные отходы, отходы каменной кладки, отходы, кирпич. пудра и так далее.Вы

    Industry West — наш секретный источник уникального модерна…

    Enter Industry West, мебельная компания, которая была инсайдерским источником информации для дизайнеров последние полдесятилетия. Создаваемые изделия выглядят тщательно отобранными и учитывают тенденции, но сдержанно, чтобы не сделает вашу гостиную устаревшей в ближайшие шесть месяцев. Наши шлифовальные машины

    logo America

    Как сделать самодельную шлифовальную машину Самодельные и самодельные измельчители Самодельные шлифовальные машины могут помочь вам в отчаянный момент, и их весело делать, но они не держатся вместе очень долго и могут быть небезопасны в использовании. те, кто прошел через трудности с изготовлением шлифовального станка и плохо справляются с работой на станке

    , используют для изготовления цемента

    Материалы для бетона — LONTTO BLOCK MACHINE.Внедрение различных материалов. Бетонный полый блок может быть изготовлен на машине для производства бетонных блоков. Продукт в основном используется для заполнения каркаса высокого уровня здания из-за его легкой звукоизоляции, хорошего теплоизоляционного эффекта, которому доверяет и пользуется большинство пользователей. Производитель машин для производства строительного песка хорошего качества

    Разработка конструкции и испытания многоцелевой машины для формования кирпичей / блоков * SO Машина для производства блоков Yakubu1 может производить в среднем 2215 кирпичей в день и 950 блоков в день.производить блок / кирпич хорошего качества.

    Как удалить и предотвратить появление плесени и плесени на бетоне…

    Наденьте маску защитные очки и перчатки. Определите области роста плесени. На бетонных блоках растет только плесень, поэтому определить плесень просто. Ищите темные, покрытые волосами пятна, плесень, студенистые наросты и маленькие грибы. Все формы плесени.

    Подержанная машина для производства бетонных блоков

    Вам доступен широкий выбор подержанных машин для производства бетонных блоков, выставленных на продажу, таких как тип метода и мощность.7 типов бетонных блоков, используемых в строительстве Бетонные блоки для кладки, также известные как CMU, представляют собой блоки, используемые в строительной отрасли для формирования бетонных блоков…

    Б / у полые блоки филиппины

    Машина для производства пустотелых блоков на Филиппинах Купите различные высококачественные машины для производства пустотелых блоков в бетонной форме На продажу Филиппины также называют пустотелым блоком бетонным кирпичом бетонным блоком цементным блоком блоком Бессер блоком и шлакоблоком — это большой

    переработанный бетон, сделанный в Нидерландах — камнедробильная мельница… Мельница

    Мельницы XSM различаются от грубого помола среднего помола до микротонкого шлифование.Шлифовальная мельница (шлифовальная мельница) широко используется в металлургии, химической промышленности строительных материалов, добыче полезных ископаемых в таких областях, как обработка шлифовальных материалов. Материалы

    Машины и оборудование для производства бетонных блоков Global…

    Станки для производства блоков и мощения Формы Формы Global известны во всем мире своей выдающейся точностью точности и долголетие. Мы известны как превосходный производитель форм для стандартных и специальных форм в производстве бетонных изделий. Кроме того, наша команда имеет

    Б / У Бетонных Бетонных Машин на продажу.Schwing…

    Б / у Машина для производства бетонных блоков Multimat RH 2000-2 MV Год: 2004RH 2000-2 Без намерения Производственная плита 1400/1100 мммаксимальная высота продукта 500 ммПроизводительность ок. 1800 м и 178; / 8 ч смена Двойной выход из силоса Фиксация пресс-формы Rocker

    Шлифовальный станок для пода — EasySeeds

    Шлифовальный станок для резцов и инструментов — Продолжительность: 10:43. Optimum Maschinen Получить цену шаровая мельница для мартеновского измельчения и разделения шарового шарового шара от поставщиков и производителей. 7% — шахтные мельницы.Широкий выбор вариантов шарового шара:

    22 Лучшие изображения блокирующих кирпичей в 2020 году Блокировка…

    Машина для изготовления блоков YLF2-25 — это машина для изготовления блоков. и у нас есть другие типы машин для производства бетонных блоков и кирпичных машин на ваш выбор. Бетонные блоки Бетонные блоки Цемент Шлакоблок Мебель Блокировка Брусчатка Кирпичная дорожка Кирпичное строительство Машина для производства кирпичной кладки

    Завод по производству бетонных блоков на продажу ontario

    Машина для производства бетонных блоков на продажу — это гидравлическое оборудование для производства кирпича нового типа, которое спроектировано и изготовлено в соответствии с рыночным спросом в домашних условиях и за границу.Терминальные продукты. бетонный блок полнотелый пустотелый кирпич перфорированный кирпич мостовой кирпич блокировочный и блоки специальной формы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
