монтаж своими руками, видео и пошаговая инструкция

Существует действительно большое количество всевозможных способов возведения фундамента. Более того, со временем появляются всё новые методы, так как прогресс не стоит на месте. Но, несмотря на это, строительство домов на винтовых сваях по-прежнему пользуется огромной популярностью.

Дабы понять, как строить здания на винтовых сваях, нужно в обязательном порядке ознакомиться технологией возведения свайных фундаментов. Всё дело в том, что у технологии ряд преимуществ, о которых нужно рассмотреть перед процессом строительства дома.

Видео: монтаж винтовых свай своими руками



Сваи, активно используемые сейчас строителями во всём мире, представляют собой полые трубки с диаметром до 30 сантиметров. К их концам приварены специальные винты. Их используют для строительства тяжёлых зданий и сооружений. Однако для строительства небольших лёгких конструкций могут быть использованы сваи диаметром от 57 до 108 мм, что экономически более целесообразно.



Полые трубки ввинчиваются и вдавливаются в подготовленный грунт, после чего их концы срезают в один уровень, а на верхушку устанавливают оголовок. После этого сверху делают обвязку. В зависимости от способов обвязки, её могут делать как с помощью дерева, так и металла. Как только всё это будет сделано, полость каждого свая заливается бетоном, дабы укрепить фундамент будущего сооружения и избавиться от воздуха, который находиться в трубках. Также это делается и для того, чтобы предотвратить коррозию, которая может негативно сказаться на устойчивости будущих сооружений.



Сваи могут устанавливаться двумя способами, каждый из которых имеет свои особенности. Первый способ – механическое ввинчивание. Благодаря специальной технике, которая используется при этом методе, можно значительно сократить время возведения фундамента. Более того, этот метод позволяет добиться строго вертикального ввинчивания, что может благоприятно сказаться на устойчивости сооружений. Второй способ – ручное ввинчивание. Этот метод является более экономичным, но он требует определённой сноровки и навыков. Дело в том, что если с первого раза не получиться ввинтить свай, то второй попытки в этом случае быть не может.

Преимущества и особенности свайно-винтового фундамента

  • максимально быстрое возведение, которое по своей скорости на 15–30% превосходит строительство бетонного фундамента;
  • несмотря на высокую скорость возведения, свайный фундамент обеспечивает высокую несущую способность;
  • работы можно выполнять как летом, так и зимой;
  • возможность использования абсолютно на любой почве, в том числе на болотах и грунтах с просадкой;
  • возможность проведения всех работ вручную, без использования техники;
  • нет необходимости в тщательной подготовке и выравнивании грунта перед возведением фундамента;
  • строительная чистота;
  • отсутствие грунтовых вибраций во время ввинчивания трубок;
  • возможность проведения работ на абсолютно любой территории, в том числе и в условиях плотной городской застройки;
  • возможность проведения ремонта фундамента в любое время;
  • винтовые сваи готовы к принятию нагрузки сразу после их ввинчивания, что позволяет сократить время строительства зданий;
  • простота и лёгкость возведения свайного фундамента.

Что нужно сделать перед началом возведения дома на свайном фундаменте

Перед тем как возводить фундамент на сваях, нужно провести ряд подготовительных работ, дабы избежать возможных негативных последствий в будущем. Для начала необходимо выполнить анализ грунта, на котором планируется строительство здания или сооружения. Этот процесс лучше доверить специальной фирме, которая имеет большой опыт в такой сфере. Специалисты этой компании проверят агрессивность грунта, а также уровень залегания подземных вод. Благодаря этому они смогут рассчитать срок службы фундаментам и определят несущую способность свай. Без этого не стоит начинать строительство.

Также необходимо уделить особое внимание самим сваям, ведь не все они одинаковы. Покупать сваи необходимо лишь сопровождающей их документацией, в которой должны быть указаны все условия, необходимые для их использования. Дабы фундамент просуществовал максимально долго, нужно отдавать предпочтение сваям с антикоррозийным покрытием. Особенно это касается тех случаев, когда строительство планируется в условиях слишком жёстких или влажных грунтов.

Необходимые материалы для возведения свайного фундамента

  • бетономешалка;
  • строительные материалы для изготовления цемента;
  • брус из дерева или швеллер;
  • сварочный аппарат;
  • уровень и отвес;
  • прутья для завинчивания;
  • мастика;
  • шлифовальная машина;
  • наголовники;
  • отделочные материалы;
  • сваи.

Пошаговая инструкция установки фундамента на сваях

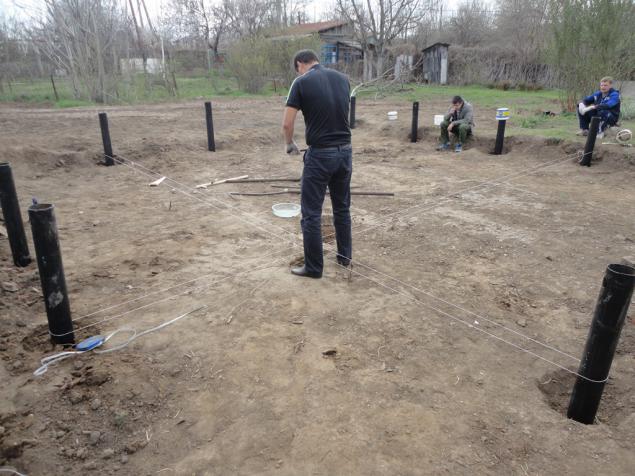

1. Для начала нужно сделать разметку участка, на котором будет вестись строительство. Для этого необходимо разделить план дома на определённые прямоугольники. В этом случае погрешность не должны превышать 1–2 сантиметра.

2. Ввинчивание свай нужно начинать в тех местах, где будут углы будущего здания. Если длина трубы до 2,5 метра, то для их монтажа необходимо использовать специальные пруты, которые вставляются в нужно специальное отверстие. В случае с длинными винтовыми сваями (от 2,5 до 4 метров), нужно использовать удлинители и рычаги. Трубки надеваются на удлинитель, который скрепляется с ними с помощью отверстий. После этого начинается монтаж. Если речь идёт о ручном ввинчивании, то в этом процессе должно быть задействовано минимум 3–4 человека, дабы всё прошло без проблем. Во время ручного монтажа нужно постоянно следить за тем, чтобы свай строго вертикально ввинчивался в грунт. Для этого нужно использовать уровень и отвес. Допускается отклонение в 1–2 градуса от вертикальной оси.



3. После ввинчивания всех свай в грунт на глубину, которая соответствует расчётным данным, нужно с помощью дальномера определить высоту всех выступающих труб из земли. С помощью шлифовальной машины эту высоту нужно привести к одинаковому показателю.

4. Как только все сваи будут приведены к одной высоте, можно начинать заливать полости труб бетоном. Делать это нужно постепенно, дабы избежать возможности появления воздушных прослоек.

5. Когда раствор будет залит во все сваи, нужно дать ему время, чтобы он застыл. Как только это произойдёт можно начинать приваривать наголовники к трубкам.

6. В зависимости от выбранного способа обвязки труб, монтируется конструкция фундамента. Делается это с помощью брёвен или сварки. Если использовалась сварка, то все швы необходимо смазать мастикой, дабы избежать коррозии.

7. После этого можно начинать отделку фундамента. Делать это можно как с помощью дерева или декоративных панелей.

Виды свайно-винтового фундамента

  • С деревянным брусом, который идеально подходит для строительства зданий из СИП-панелей.
  • Со швеллером, который является оптимальным выбором при возведении тяжёлых зданий и крупных домов.
  • С заливкой железобетонной плиты. Этот вид свайного фундамента является наиболее предпочтительным выбором для возведения зданий на неустойчивых грунтах, например, на болотах.
  • С заливкой железобетонного ростверка. Этот способ замечательно подходит для строительства домов из кирпича, так как этот вид свайно-винтового фундамента способен выдерживать огромные нагрузки.

Похожие материалы

Монтаж винтовых свай + видео

Установка винтовых свай получила наибольшее распространение на территориях с проблемным грунтом. Также строения на таком основании возводятся на участках с непростым ландшафтом. Кроме того, в случае с наличием подземных коммуникаций вариант со свайным фундаментом станет оптимальным. Вантовые основы отлично подойдут для установки пристройки к дому. Установка свайного основания получила большую популярность при возведении загородных домов. Чтобы понять, как проводится монтаж винтовых свай своими руками, стоит разобраться сего особенностями.

Способы установки

Существует несколько основных способов установки винтовых изделий. Обычно она проводится двумя из них:

  • вручную;
  • с помощью различных механизмов.

Выбор метода определяется в зависимости от нескольких факторов. Их стоит учитывать, чтобы основа была установлена корректно:

  • свойства грунта;
  • удаленность коммуникаций;
  • расположение грунтовых вод;
  • густота застройки на данной территории.

Дальше стоит подробно рассмотреть каждый тип монтажа винтовых свай. Также следует рассмотреть их особенности.

Ручной монтаж

Если подъезд техники к месту строительства невозможен, следует проводить монтаж винтовых свай вручную. Кроме того, не следует использовать технику, если строение возводится в зоне с плотной застройкой или на территории, где требуется соблюдение режима тишины. Если необходимо установить до 10 опор, также стоит выбрать ручную установку.

Основные преимущества способа, при котором установка проводится вручную, заключаются в отсутствии необходимости использовать спецтехнику, а также в дешевизне процесса. При этом не нужно арендовать специальное оборудование, что экономит бюджет.

Монтаж производится при участии трех человек. Лучше, чтобы они были физически крепкими. Для работы необходимо иметь лопату, кувалду и уровень. Кроме того, необходимо подготовить рычажные ключи, легко заменяемые трубами.

Недостатки метода

Кроме преимуществ, метод ручного вкручивания свай имеет и определенные недостатки. В их число входят:

  • Вертикальное отклонение опор. Погрешность может составлять 5 см и больше.
  • Довольно часто случается, что сваи закручиваются не полностью, поскольку человеческих ресурсов просто не хватает. Это скажется на глубине завинчивания элементов.
  • Фундамент ограничивается определенным пространством.
  • Опоры могут выполняться диаметром 108 мм м больше.

Если такие недостатки не являются существенными, можно устанавливать винтовой фундамент своими руками, не привлекая специальную технику.

Механизированный монтаж

Если ручное завинчивание свай невозможно, следует выбрать механизированную установку. Для этого потребуется привлечь специальную технику – бурильную установку. Благодаря применению техники опоры могут быть вкручены даже в самые плотные слои земли.

Использование устройства позволяет проводить монтаж винтовых свай в соответствии с нужными параметрами. Также при использовании бурильной машины отклонение по вертикали будет минимальным. Установка для закручивания элементов больше оправдана в тех случаях, когда используются элементы довольно большого диаметра.

При помощи такого агрегата основание устанавливается в условиях ограниченного пространства. К примеру, техника используется в тех случаях, когда места для рычагов ручной прокрутки недостаточно. Также при использовании специального оборудования для монтажа винтовых свай выдерживается точная глубина установки.

Стоит обратить внимание, что вне зависимости от метода монтажа винтовых свай крепление ростверка на них будет оптимальными решением.

Инструкция по монтажу

Устанавливаются винтовые сваи по определенным правилам. К примеру, перед началом работ следует основательно подготовиться. Для начала размечают участок, где будет проводиться монтаж винтовых опор. Затем необходимо изучить грунт и в соответствии с его характеристиками выбрать тип вертикальных опор. Также необходимо отметить места установки свай. После этого устанавливаемые элементы обрабатывают антикоррозийными средствами.

Особенности ручного монтажа

При ручном монтаже следует соблюдать определенные правила. Перед монтажом каждой сваи на отмеченном месте необходимо просверлить отверстие. Такой процесс осуществляется с использованием дрели. Лунки проделываются при помощи лопаты. Затем в отверстия устанавливают сваи, замеряют их вертикальность и закручивают до нужного уровня.

Чтобы закрутить сваю понадобится использовать металлический стержень. Также может пригодиться лом. Их вставляют в специальные отверстия. На него с двух сторон надевают трубы и начинают вращать конструкцию. Ручная закрутка осуществляется по часовой стрелке. Работы выполняется до достижения определенной отметки на сваях. Вращение следует выполнять вдвоем. Третий человек понадобится для контролирования вертикальности элемента при помощи уровня.

Основа дома должна отличаться максимальной надежностью. Именно поэтому сваи заливаются бетоном. Как только он застынет, можно приваривать к сваям оголовники. Швы, оставленные после работы сварочным аппаратом, следует защитить от коррозии.

Установка винтовых свай не занимает много времени. Каждый элемент опоры отнимет не больше получаса. Стоит помнить, что заглубление осуществляется минимум на 1,5 м. Такая отметка определяет средний уровень промерзания почвы.

Тонкости механической установки

Для механизированного монтажа потребуется привлечь специальную технику – машину с буровой установкой. Она оборудуется гидровращателями. Это позволяет ввинчивать в грунт крупнокалиберные сваи. Если проводится установка опор малого и среднего диаметра, можно воспользоваться сваекрутом. Это устройство представляет собой довольно компактное приспособление.

Винтовые опоры погружаются за счет работы гидравлических моторов. Они могут эксплуатироваться на разной мощности. Использование каждого из устройств позволяет ставить сваи на нужное место достаточно быстро и удобно. Глубину следует выверять особенно тщательно. За точностью установки следит автоматика. Также за счет их работы обеспечивается перпендикулярность опор.

Выводы

Процесс установки винтовых свай не отличается большими сложностями. Вся работа выполняется в течение 2-3 суток. Опоры необходимо попеременно подвергать расчетным нагрузкам. Для груза применяются муфты и лебедки. При монтаже ростверка основу необходимо доработать. Правильное выполнение работ обеспечит устойчивость и долговечность строения. Как устанавливать сваи своими руками, показано на видео:

Фундамент на винтовых сваях + видео

Часто нам нужно построить дом или другое здание, для которого не требуется наличие погреба или гаража. Ведь их устройство зависит от типа фундамента. Например, такая возможность предоставляется исключительно для ленточного фундамента. Но на его сооружение потребуется много материала, средств, времени и сил. Оптимальным решением является выбор в пользу фундамента на винтовых сваях. Преимущество такого основания в том, что вы можете соорудить все в короткие сроки, без особых трудозатрат и финансовых расходов. А что важнее, владелец сможет провести ряд работ своими руками.

Если вы заинтересовались, то наша статья поможет вам узнать, как сделать фундамент на винтовых сваях своими руками. Для вас мы подготовили не только перечень нужных материалов, но и подробную пошаговую инструкцию.

Материалы и инструменты для работ

Итак, чтобы выполнить работу по устройству свайного фундамента, необходимо иметь в арсенале некий список инструментов и расходных материалов. Некоторые из них простые, некоторые специфические, требующие определенных навыков. Поэтому если вы не умеете ими пользоваться, лучше нанять специалиста или друга, который имеет понятие.

Для монтажа винтовых свай потребуются:

  • колышки и веревка, чтобы выполнить разметку для фундамента;
  • лопата, уровень, рулетка, нивелир;
  • болгарка для резки свай;
  • бетонный раствор марки М300;
  • сами винтовые сваи (диаметр и вид лопастей выбирается согласно типу грунта и нагрузке на здание).

Чтобы выполнить обвязку, будь то металлическую или деревянную, нужно иметь следующие инструменты:

  • гаечный ключ и болтовой крепеж;
  • электрическую дрель со сверлами для металлических изделий;
  • сварочный аппарат.

Теперь, когда вы собрали все что нужно, можно приступать непосредственно к процессу монтажа свай для фундамента.

Подготавливаем основание для фундамента

Свайно-винтовой фундамент или винтовые сваи, можно использовать для любого типа грунта. Именно за это так ценят данный вид основания. Если у вас проблемный пучинистый грунт, то это идеальное решение. Исключением является скалистый грунт с камнями. Принцип винтовой сваи прост: опора ввинчивается в землю на нужную глубину (ниже промерзания грунта и грунтовых вод), а поверх делается обвязка. Опоры монтируются на углах здания и по периметру в участках с высокой нагрузкой, а поверх делается обвязка. За счет этого вы можете добиться ровного основания даже на неровной поверхности.

Итак, с чего же начинаются наши работы. Первым делом делается план. Если вы строите дом, то он уже должен у вас быть. Конструкция дома рассчитывается, а также выясняется нагрузка на опоры. После этого можно выполнять земельные работы.

Обратите внимание! Ниже приводиться схема, которая поможет вам определить глубину и нагрузку на различных типах грунта.

Для начала расчистите участок, чтобы вам ничего не мешало: деревья, кусты, куча мусора, другие ненужные постройки. Участок должен быть чистым. После этого выполните разметку, ориентируясь на план здания и самого фундамента. Для этого вам нужно воспользоваться уровнем, колышками, нивелиром и веревкой. Работу следует выполнить с точностью, так как от этого зависит правильность формы будущей постройки. Погрешность, которую можно допустить, равняется 2 см.

Важно знать, что сваю обязательно устанавливать на углу помещения и на узловых местах. Кроме того, одну сваю нужно добавить по центру несущей балки, а также закрыть пролеты. Это поможет распределить нагрузку по всей поверхности грунта, не нагружая фундамент. Ниже на схеме вы можете увидеть, как сконструирован правильный фундамент на винтовых сваях.

Немного о сваях для фундамента

Сразу хочется сказать, что экономить на элементах фундамента никак нельзя! Это будет неоправданно, так как последствия будут критическими. Срок эксплуатации снижается в разы, а сам дом долго не простоит. Ведь речь идет о металлических сваях, которые должны быть полностью защищены от коррозии, без царапин и т. д. Иначе они поржавеют и разрушаться. А никто не хочет испортить свой дом. Поэтому используйте новые и надежные сваи.

Что касается диаметра, то для дачных построек подойдут опоры сечением 110–170 мм, толщина стенок которых 4 мм и больше, а лопасти – 25 см. Для серьезных конструкций рекомендуется использовать изделия диаметром 170–270 мм, с толщиной стенок от 6 мм и лопастями 40 см и больше. Важно, чтобы металл был покрыт антикоррозийным средством.

Длина же выбирается исходя из типа грунта, точек промерзания и пролегания грунтовых вод.

Установка винтового фундамента пошагово

После того как вы сделали разметку, можно приступать к основной части работ. Все можно сделать за несколько дней, но понадобится помощь. Итак, начнем разбирать пошаговую инструкцию:

  1. В местах, где будут ввинчиваться сваи, сделайте небольшое углубление (лидер-лунка). Достаточно снять верхний плодородный слой. Не стоит сильно углубляться, так как преимущество винтовой сваи в том, что при вкручивании, грунт под ней не разрыхляется, а уплотняется. Поэтому снимите слой в 10–15 см, шириной больше за лопасть опоры на 3 см. Так, вам будет легче работать. Сделайте это для всех точек.
  2. Теперь можно ввинчивать сваю в грунт. Для этого попросите помощи. Основана задача – сделать все ровно, перпендикулярно поверхности земли. Самое важное – правильно начать, а дальше свая по направлению будет углубляться. Поэтому один из вас должен выровнять сваю, держа ее перпендикулярно, а другой (лучше двое) начнут ввинчивать ее в грунт. Для удобства используются специальные штанги, работающие по принципу штопора. Если вы открывали вино, то вы должны понимать, как это работает. При этом проверяйте, ровно ли она установлена.
  3. Когда свая достигла нужного уровня (вы можете заранее нанести отметку на трубу), можно приступать к работе с другой. Если грунт хороший, то работа выполняется быстро. Тем более с помощниками. Работайте до тех пор, пока не зафиксируете все опоры.
  4. Затем все части фундамента выравниваются по горизонту. Все излишки можно отрезать болгаркой. Поверхность должна быть ровной, используйте нивелир.
  5. Теперь приготовьте бетонный раствор и залейте его в полость сваи. Так, прочность увеличится в разы.
  6. Используя сварочный аппарат, приварите к каждой опоре пластину из металла, толщина которой не меньше 8 мм. Она должна выступать за края сваи на 2–3 см с каждой стороны.

Осталось сделать обвязку. Здесь есть несколько вариантов. Обвязка может быть деревянной, металлической или из бетона. Выбор зависит от того, какие стены будет иметь ваш дом. Если постройка из бруса, то достаточно деревянной обвязки. Кирпичные небольшие постройки, пенобетонные или газосиликатные возводятся на металлическом основании. А тяжелые многоэтажные дома и коттеджи лучше делать на железобетонной обвязке. Ниже приводится схема, как крепить каждый из видов.

На этом все. Работа сделана быстро, качественно и без лишних проблем. Остается возвести коробку здания. Что касается «цоколя», пространства межу землей и обвязкой, то его можно зашить. Так, вы придадите дому прекрасный внешний вид и утеплите его.

Подведем итоги

Свайный фундамент – прекрасное решение. Несмотря на свою среднюю стоимость, он имеет высокие несущие способности. А тот факт, что вы сможете обустроить фундамент на любом типе грунта, делает свайно-винтовое основание идеальным вариантом. Мы уверенны, что эта инструкция поможет вам самостоятельно сделать качественный фундамент, без помощи специалистов. А еще больше информации вы можете узнать из этого видео.

Монтаж винтовых свай своими руками

В данной статье будет подробно освещен вопрос, как сделать монтаж винтовых свай своими руками с наглядными примерами на фото и видео материалах.

Преимущества винтового фундамента

Основание под дом, полученное методом закручивания винтовых свай является надежным и прочным. Свая изготавливается из стальной трубы с заостренным концом и привариваемых лопаток. Это достаточно износостойкий и долговечный материал со специальным антикоррозийным покрытием, предотвращающим появление ржавчины.

Основными преимуществами фундамента являются:

  • Не требуется проведение трудоемких земляных работ с рытьем глубоких котлованов и траншей;
  • Монтаж винтовых свай может проводиться на любых поверхностях с достаточно не ровным рельефом;
  • Закладка фундамента возможна в любое время года;
  • Быстрота и простота процесса.

При завинчивании винтовых свай происходит значительное уплотнение грунта, что обеспечивает высокие показатели несущей способности фундамента.

Технология монтажных работ

Начинается строительство как обычно с подготовительных работ. Выбирается место под сооружение, рассчитывается количество свай, расстояние между ними и с помощью колышек отмечаются места их монтажа.

Перед тем, как перейти к установке винтовых свай своими руками, необходимо изучить характер грунта на отсутствие больших камней и корневищ от расположенных поблизости деревьев. Желательно воспользоваться услугами гидрогеологических служб, которые определят наличие подземных вод и глубину промерзания почвы.

Трубы должны устанавливаться глубже уровня промерзания и иметь длину не менее двух метров. Чем она длиннее по размеру и чем больше ее диаметр, тем прочнее будет фундамент. Имеет значение и диаметр привариваемых лопастей. Для насыщенного влагой грунта необходимы большие размеры лопасти, чем для сухой почвы.

Чтобы правильно подобрать длину и диаметр трубы, предварительно рассчитывается вес сооружения и величину нагрузки.

После подготовки идет основной этап работы. Для удобства в верхней части трубы делаются отверстия, куда вставляются штанги, с помощью которых будет проводиться вкручивание. С этой же целью можно применить специальный инструмент в виде ручного ввинчивающего ключа.

Технология монтажа винтовых свай предусматривает применение значительной физической силы, поэтому в процесс желательно вовлечь помощников. Чтобы немного облегчить вхождение трубы, лучше выкопать в месте установки неглубокие лунки с диаметром чуть больше размеров лопастей.

Во время закрутки винтовых свай, необходимо постоянно контролировать строгую вертикальность трубы. Это делается при помощи уровня.

После вхождения до нужной глубины, все установленные сваи выравниваются под одну плоскость, параллельную земле. Лишние выступы отрезаются болгаркой. Затем для увеличения надежности фундамента, в трубу заливается бетон.

Сверху трубы привариваются металлические оголовки под крепление деревянных балок, связывающих все сваи в одну прочную конструкцию. Фундамент готов и можно приступать к дальнейшему строительству.

Советы по установке свай

В статье даны все важные советы по теме, как правильно закрутить винтовые сваи своими силами. Главное выбрать их правильные размеры, а также соблюдение строгой вертикальности при установке. От этого будет зависеть несущая способность и надежность фундамента.

Важным моментом является состояние грунта. Высокое содержание твердых пород, требует большего количества участников процесса и определенных знаний, как облегчить установку винтовых свай.







Источник

(Visited 329 times, 1 visits today)

Видео: Монтаж винтовых свай своими руками

Монтаж винтовых свай вручную, 🔨 установка винтовых свай своими руками видео

Описание процесса погружение винтовых свай: видео, фото, подробные инструкции. Плюсы и минусы проведения работ самостоятельно.

На винтовых сваях можно сделать фундамент быстро и не дорого. Если погружать сваи своими руками то еще выиграть в цене.

ВАЖНО! Статья ознакомительная. Мы не работаем с винтовыми сваями.

ЧТО НУЖНО ДЛЯ УСТАНОВКИ ВИНТОВЫХ СВАЙ

Для этого процесса достаточно иметь приспособление в виде отрезка трубы, диаметром немного больше, чем сечение ввинчиваемых свай, в котором есть отверстия или пазы для соединения со сваей посредством болтов и пара проушин под рычаги из отрезков трубы.

Если сваи небольшого размера, можно обойтись вместо приспособления обычным ломом, вставляемым в отверстие в верхней части сваи, на концы которого надеваются трубы-рычаги.

ОПРЕДЕЛЕНИЕ ДЛИНЫ СВАЙ

Наконечник сваи должен располагаться не выше глубины промерзания грунта (1,5 метра).

НА УВЕЛИЧЕНИЕ ДЛИНЫ ВЛИЯЮТ ТАКИЕ УСЛОВИЯ:

  • Сейсмическая активность в районе (длина сваи от 4 метров).
  • Залегание твердого грунта (зависит от его состава, определяется испытаниями).
  • Нормативы СНиП для регионов.

Максимальная длина винтовой сваи – 12 метров. Они используются для тяжелых промышленных конструкций. Для загородной застройки экономически целесообразен монтаж винтовых свай своими руками длиной 5 м или меньше.

ВАРИАНТЫ ПОГРУЖЕНИЯ ВИНТОВЫХ СВАЙ

  • Бурение. Ручным буром делается скважина, в которую помещается свая.
  • Завинчивание. Свая завинчивается непосредственно в грунт.

Установка винтовых свай своими руками вторым способом производится с помощью ломика, который вставляют в техническое отверстие в верхней части сваи. На ломик с обеих сторон надевают полые трубы, которые используют как рычаги. Как ввинтить винтовую сваю своими руками, можно посмотреть на учебном видео.

  • Если грунт мягкий и больших усилий прикладывать не нужно, возможно закручивание винтовых свай ломиком без рычагов.
  • Для устройства фундаментов применяется сварной метод соединения винтовых свай: к верхушкам свай, выровненным по высоте, привариваются арматурные балки.

ПРОЦЕСС ВВИНЧИВАНИЯ СВАЙ В ЗЕМЛЮ

Свая устанавливается вертикально в нужном месте и ввинчивается в грунт, путем вращения по часовой стрелке, до достижения нужной глубины или уровня плотного грунта.

ВНИМАНИЕ: монтаж винтовых свай вручную требует немалых физических усилий.

КРЕПЕЖ РЫЧАГА И ПРОЦЕСС ПОГРУЖЕНИЯ СВАИ

Обратите внимание на: плюсы и минусы винтовых свай

ТОНКОСТИ МОНТАЖА ВИНТОВЫХ СВАЙ СВОИМИ РУКАМИ

Длина рычага Чем длиннее труба (рычаг за который тянете) тем легче пойдет свая. Обычно длина рычага 3-4 метра.

Вертикальность ввинчивания
Важно что бы свая сразу приняла вертикально положение, так как отклонение допускается не более 1 градуса.

Глубина монтажа сваи
Глубина определяется условиями вашего участка, а точнее, составом и состоянием грунтов. При близком залегании плотных грунтов к поверхности, она может ограничиваться 1.5 метрами (лучше — до 2-х), то есть, нижняя часть сваи должна быть глубже уровня промерзания грунта. Если глубина заложения плотного грунта глубже — ввинчивать нужно так, чтобы свая достала до него.

ВОЗМОЖНЫЕ ПРОБЛЕМЫ ПРИ УСТАНОВКЕ ВИНТОВЫХ СВАЙ

  • Если свая сразу не хочет ввинчиваться и разрыхляет грунт — ее нужно нагрузить по вертикали: для этого можно использовать двух помощников, повисших на рычагах с обеих сторон сваи или одного — сверху.
  • Если свая не завинчивается и во что то уперлась, то ее обрезают и оставляют как есть.

ОБРЕЗКА СВАИ БОЛГАРКОЙ

ВЕРХНИЕ ГРАНИЦЫ СВАИ ДОЛЖНЫ ИМЕТЬ РОВНУЮ ПОВЕРХНОСТЬ

ДАЛЕЕ СВАИ СОЕДИНЯЮТСЯ МЕЖДУ СОБОЙ БАЛКАМИ ПРИ ПОМОЩИ СВАРКИ

ВИДЕО ПО МОНТАЖУ ВИНТОВЫХ СВАЙ

Посмотреть, как происходит монтаж винтовых свай вручную, вы можете видео:

ВИНТОВЫЕ СВАИ ОТ ООО «БОГАТЫРЬ»

Компания профессионально занимается свайными работами в центральном регионе России. ООО «Богатырь» располагает собственной техникой и квалифицированными специалистами, поэтому быстрая и качественная установка винтовых а так же ж/б свай по лучшей цене — гарантирована!

Наши услуги

Наша компания «Богатырь» базируется исключительно на услугах: забивка свай, лидерное бурение, забивка шпунта, а так же статических и динамических испытаниях свай. В нашем распоряжении собственный автопарк бурильно-сваебойной техники и мы готовы поставлять сваи на объект с дальнейшим их погружением на строительной площадке. Цены на забивку свай представлены на странице: цены на забивку свай. Для заказа работ по забивке железобетонных свай, оставьте заявочку.

Установка свайно-винтового фундамента зимой своими руками

Если грунтовые воды расположены близко или на участке пучинистый тип почвы, возникает необходимость в более устойчивом типе основания для дома. В таком случае оптимальным вариантом будет установка свайно-винтового фундамента. Тогда можно не бояться, что весной произойдёт неравномерная усадка постройки. Это одновременно и практичный, и недорогой способ сделать надёжное основание. Но для того, чтобы продлить срок его службы, нужно соблюдать технологию монтажа, особенно, если строительные работы проводятся в холодное время года.

Особенности, плюсы и минусы свайно-винтового фундамента

Этот вид основания представляет собой совокупность свай, которые вкручиваются в землю. Это можно сделать своими руками или использовать специальную технику. Сверху делается ростверк – обвязка винтовых свай, что расположены по отдельности, в цельную конструкцию. Она может быть выполнена из дерева или из металла.

Фундамент с металлическим ростверком

Что такое сваи

Каждая свая выглядит как металлическая труба с толстыми стенками – от 40 до 120 мм. У неё есть наконечник в виде лопасти с большой резьбой, что помогает закручивать сваи в землю и одновременно выполняет функцию опоры на грунт. Диаметр лопастей бывает разным – от 20 до 85 см.

Чтобы облегчить процесс установки, чаще всего используются винтовые сваи с длиной в пределах 2-2,5 м. Благодаря идеальной форме лопастей они легко вкручиваются на необходимую глубину усилиями 3-4 рабочих.

Винтовые сваи

Внимание! Если в высоте имеются перепады либо есть другая боковая нагрузка, применяются сваи с двумя лопастями. За счёт этого фундамент и стоящее на нём здание становятся ещё устойчивее.

Сваи бывают полыми и цельными. Для фундамента чаще всего используют полые, чтобы была возможность залить в середину бетон. Лопасти у сваи расположены перпендикулярно, поэтому винт не будет разрыхлять грунт. Несущая способность у них находится в пределах 5-25 т. При возведении фундамента можно выбрать один из нескольких вариантов проектов. На выбор будет влиять тип почвы и особенности архитектуры здания.

Таблица 1. Проекты фундамента.

Как выглядит Когда используется
Одиночные сваи Служат для поддержки отдельных элементов. Часто применяются, когда нужно достроить что-либо к готовому зданию
Стандартный фундамент Подходит под колонны, главные элементы здания
Свайные ленты Находятся под стенами дома
Свайное поле Применяется при возведении тяжёлых конструкций

Особого внимания требует защитное покрытие свай. Самые надёжные стройматериалы делаются с напылением их полиуретановой смолы и оцинкованные сваи. Последние получают путём обработки горячей оцинковкой. Защитное покрытие у них есть и с внутренней, и с наружной стороны.

Интересно знать! Чтобы проверить качество свай, можно попросить в магазине стройматериалов провести тестовое закручивание. При сильном оголении металла защита будет плохая, а если покрытие надёжное, оно останется неповреждённым.

Преимущества свайно-винтового фундамента

Если выбрать качественные стройматериалы, возведённое из них основание будет обладать следующими плюсами:

  1. Сваи можно использовать повторно, если аккуратно их демонтировать, не оставляя повреждений на защитном покрытии.
  2. Нет необходимости выполнять большой объём строительных работ. При этом монтаж этого вида фундамента возможен даже на подвижном и водянистом грунте.
  3. К возведению дома можно приступать сразу после установки оголовка.
  4. Длительность эксплуатации фундамента на сваях – от 150 лет. Если обеспечить им дополнительную защиту от коррозии, они прослужат ещё на 50 лет больше.
  5. Цена свайно-винтового основания в 3 раза меньше, чем ленточного.
  6. По окончанию работ на участке не накапливаются строительные отходы.

На установку такого фундамента уходит от 1 до 3 дней, если делать всё вручную, без использования технических средств.

Установка винтовых свай своими руками

Недостатки конструкции

К немногочисленным её минусам относят следующие:

  1. Не подходит для монтажа на крупнообломочном или скалистом типе почвы.
  2. Если нарушить технологию установки, фундамент со временем деформируется. Это произойдёт, если не фиксировать положение свай, плохо выполнить их обвязку.
  3. При некачественном защитном покрытии сваи будут подвержены коррозии, а это в дальнейшем плохо отразится на устойчивости конструкции.

Чтобы не сталкиваться с этими недостатками, рекомендуется заранее исследовать грунт на участке, выбирать качественные материалы и соблюдать рекомендации по монтажу свай.

Опора, покрытая ржавчиной

Технология установки свайно-винтового фундамента

Его монтируют в местах, которые не годятся под ленточное основание. К таким участкам относятся:

  • территории с глубоким уровнем промерзания почвы;
  • грунты со сложным рельефом;
  • места с повышенной влажностью;
  • территории, на которых уже есть обустроенный ландшафт;
  • участки, на которых запрещены земляные работы.

Сваи также подходят для замены фундамента или его реконструкции. Процесс монтажа проходит в несколько этапов.

Расчёт нагрузки и количества материалов

Перед началом строительных работ нужно произвести точные расчёты. Тут нужно обратить внимание на следующие моменты:

  • нагрузку, что способна выдержать каждая свая;
  • вес всего здания;
  • уровень промерзания грунта.

Далее просчитывается количество опор, промежуток между ними. Также необходимо знать глубину монтажа. Все величины нужно брать с запасом. Чтобы узнать точные параметры, лучше привлечь специалиста, который на основании проекта дома сделает необходимые расчеты. При этом нужно учитывать, что если грунт слабый и подвижный, нагрузка на одну сваю должна быть маленькой. Тогда понадобится больше материала.

Расчёт количества свай

Выполнение раскладки

Сваи распределяют и раскладывают по всей длине основания дома либо намечают места для их установки. Делается это для того, чтобы проверить насколько количество материала соответствует предварительным расчетам. Тогда не останется лишних элементов и не возникнет ситуации с их нехваткой.

Подготовка к раскладке

Промежуток между ними должен быть соразмерным количеству свай, чтобы они равномерно распределились по всему участку. Для домов из пеноблока или дерева достаточно придерживаться расстояния в 1-2 м, а для более тяжёлых конструкций его сокращают минимум вдвое.

Далее выполняется установка углов. Между ними натягивается шнур. Когда дело дойдёт до монтажа очередной сваи, шнур в этом месте снимается. Это нужно в целях безопасности, чтобы во время углубления сваи не споткнуться об него и не травмироваться.

Установка углов

Обратите внимание! Во время монтажа нельзя допускать серьёзных отклонений от прямой линии. Максимально допустимое отклонение – 2-3 см. Если оно будет больше, его будет трудно загладить и это затруднит процесс обвязки.

Подготовка почвы

Чтобы облегчить установку фундамента, нужно в местах монтажа свай убрать верхний слой грунта, покрытый растительностью. Для этого используется бур с диаметром меньше, чем сама лопасть. Тогда свая проще вкручивается в землю.

Снятие почвы под опоры

Если нет возможности достать бур, эти манипуляции можно проделать штыковой лопатой. Подготовить грунт можно после выполнения раскладки или одновременно с ней.

Монтаж винтовых свай

При их установке своими руками рекомендуется делать это втроём или вчетвером. 2-3 человека могут отвечать непосредственно за вкручивание, а один – смотреть, чтобы свая вошла в грунт в строго вертикальном положении.

Наверху у сваи есть отверстия, в которые вставляют железные трубы. Они выполняют роль рычагов, когда несколько рабочих ходят вокруг сваи, ввинчивая этот элемент в землю. Для контроля за положением сваи используются специальные уровни, имеющие магнитные основания. Их крепят в двух местах непосредственно на сваю.

Отверстия под крепление труб

Когда глубина закладки фундамента превышает длину сваи, её наращивают. Для этого используют муфту, диаметр которой больше диаметра самой сваи.

Термоусадочная муфта для свай

Делается это в определённом порядке:

  1. На ввинченную в землю сваю надевают муфту. Выравнивают её.
  2. Фиксируют муфту при помощи сварки.
  3. Сверху вставляют следующую сваю.
  4. Тщательно заделывают швы сварочным аппаратом.
  5. Участки, на которых применялась сварка, обрабатывают средством от коррозии.

Если есть ещё отклонения, сваи выравнивают.

Цены на винтовые сваи

Сваи винтовые

Видео — Закручивание винтовых свай вручную

Выравнивание по горизонту

Как только выполнен монтаж свай, можно приступать к их выравниванию по горизонтальной линии. Для этого используют гидроуровень или нивелир. Им отбиваются углы основания, а потом по этим ориентирам натягивается верёвка. Излишки отпиливают при помощи болгарки, ориентируясь на разметку.

Совет! Горизонты будущего основания дома можно наметить заранее, чтобы сразу монтировать их одинаковыми по высоте. Но при наличии неровностей проще отпилить лишний отрезок сваи, чем нарастить недостающее расстояние.

После выравнивания конструкции рекомендуется её усилить – залить каждый элемент смесью из тяжёлого бетона. Это послужит дополнительной защитой от коррозии внутри сваи и сделает фундамент более жёстким.

Заливка бетона

Цены на популярные модели бетоносмесителей

Бетономешалки

Сверху на сваи надевают оголовки из металла и фиксируют их сваркой. Они бывают разной формы:

  • квадратной:
  • круглой;
  • U-образной.

Приваривают их строго по разметке. После этого швы от сварки обрабатывают специальными средствами для предотвращения коррозии.

Обратите внимание! Если планируется обвязка из металла, в сами сваи вкручены ровно, можно обойтись без оголовков. Тогда обвязку приваривают непосредственно к сваям.

Установка ростверка

Эта конструкция выполняет роль связующего элемента между сваями. Она также служит опорой для несущих стен и помогает равномерно распределять давление на фундамент. Есть несколько вариантов материалов, подходящих для этой цели.

Таблица 2. Материалы для ростверка и нюансы их использования.

Тип материала Крепление Особенности
Деревянные брусья Фиксируется при помощи специальных болтов по дереву. Дополнительно можно использовать металлические скобы, тогда их углубляют, чтобы они не были длиннее самой сваи Брусья перед началом строительных работ обрабатывают лаком на основе битума, чтобы снизить агрессивное влияние внешней среды.

Под брусья обязательно укладывается гидроизоляция. Самый простой вариант – рубероид

Металлические швеллера Приваривается к сваям или оголовкам по периметру конструкции Нуждаются в обработке средствами против коррозии

Чем ровнее сделать ростверк, тем проще потом возводить стены. Поэтому его монтаж делается строго по разметке. Металлический ростверк обойдётся дороже деревянного, но он крепче и надёжнее.

Обвязка винтовых свай брусом

Установка свайно-винтового фундамента зимой

Когда холода длятся по 3-5 месяцев, не всегда можно приостановить строительные работы до наступления тепла. Благодаря свайной технологии возведение фундамента уже не выглядит как невыполнимая задача.

Это единственный тип основания, монтаж которого можно осуществлять при любых погодных условиях. При этом качество опор будет высоким, но особых усилий прилагать не требуется.

Монтаж винтовых свай зимой

А при строительстве некоторых зданий монтаж фундамента возможен только в сильные холода. Это касается пирсов, бань и причалов, расположенных на берегу водоёма. В летнее время выполнять строительные работы там невозможно, а зимой они делаются прямо на льду.

Важно! Если выполнять установку свай в зимнее время, нужно следовать определённой технологии, иначе есть риск заработать травматизм, а сам фундамент будет ненадёжным.

Нюансы строительных работ при низкой температуре

У процесса монтажа свай на морозе есть свои особенности:

  1. Под ровным слоем снега нередко находится каменистая или неровная земля – это потенциальная опасность для оборудования. Если металл встречает сопротивление камня, он ломается.
  2. Промёрзшую землю тяжело бурить. Понадобится больше топлива, а техника может выйти из строя.
  3. Если сваи сделаны из стали, при минусовой температуре они становятся хрупкими. То же самое происходит с чугунными оголовками. Если на материалах появляются трещины, нужно заменить их на новые.
  4. При работе с металлом на морозе можно получить ожог, если прикоснуться к нему оголённым участком кожи, либо пострадать от обморожения.
  5. В особом обращении нуждается бетон. Вода, входящая в его состав, быстро превращается в кристаллы льда. Тогда нарушается технология затвердевания бетонной смеси.

Но, несмотря на эти нюансы, есть несколько причин, по которым осуществлять ввинчивание свай в холодное время года целесообразнее, чем летом. К ним относятся следующие:

  • нет возможности приступить к строительным работам в тёплый сезон года;
  • ограничены сроки возведения фундамента;
  • на территории под застройку болотистая почва;
  • грунт сильно подтапливается.

Тогда единственным решением становится монтаж свай при низких температурах.

Подготовительные работы

Чтобы правильно установить сваи под фундамент и обеспечить ему хорошую несущую способность, проектированием лучше заняться летом. Тогда есть возможность тщательно изучить почву на участке, предугадать её поведение при взаимодействии со сваями. Тёплая погода также позволяет выполнить разметку под опоры. Зимой сделать это будет проблематично, особенно при наличии слоя снега.

Определяем глубину заложения свай

Если разметку не удалось завершить в летнее время, то можно сделать её и в холода. Тогда грунт предварительно очищают от сугробов и льда. Но тут важно не перестараться, потому что снежный настил выполняет роль природного теплоизолятора, за счёт этого уменьшается глубина промерзания земли.

Видео — Монтаж свайного фундамента зимой

Цены на различные виды ручных буров

Бур ручной

Монтаж свай

Технология их установки имеет следующий вид:

Шаг 1. Подготовка грунта под бурение – выполнение выборки почвы на глубину её промерзания. На этом этапе строительных работ понадобятся плотные рукавицы.

Очищаем площадку от снега

Шаг 2. Прогревание земли. Для этого на участке, где будет устанавливаться свая, разводится костёр. Это очень трудоёмкий и длительный процесс, но благодаря ему предотвращается поломка материала и инструментов.

Прогреваем верхний слой земли, с помощью костров

Шаг 3. Выполняется вкручивание опор. Если почва сильно промёрзла, ввинчивать сваи будет непросто. Тогда эту работу желательно выполнять не вручную, а при помощи мотобура.

Вкручиваем сваи, применяя спец технику

Обратите внимание! При вкручивании опор самыми опасными считаются первые 1,5-2 м земли. Как только эта отметка пройдена, процесс бурения пойдёт легче.

Монтаж свай

Заливка раствором

После установки свай согласно разметке их нужно заполнить бетоном. Тогда во время промерзания грунта и его последующего размерзания трубы не будут подвержены деформации и продолжат в полной мере выполнять свои функции.

Заливка бетона в морозы – процесс не простой. Но проблему кристаллизации воды можно решить несколькими способами:

  1. Добавление в готовый бетон специальных примесей, что способствуют ускоренному застыванию раствора за счёт того, что добавки снижают температуру промерзания воды.
  2. Путём обогрева свай по всему периметру обвязки. Делать это нужно до тех пор, пока смесь не застынет, поэтому этот метод считается слишком затратным. Сами опоры вкручены в землю, что технически усложняет процесс обогрева.
  3. Утепление труб. Сверху их можно накрыть плёнкой и стекловатой, но бетону, который находится на большой глубине, это не поможет.

Если вас интересует реконструкция готового фундамента, советуем ознакомиться со статьей — Сколько стоит фундамент под стоящий дом.

Оптимальным вариантом считается использование примесей и присадок. Без них кристаллы льда в составе бетона могут стать причиной разрыва сваи. Тогда опора будет бракованной, её придётся заменить. Присадки стоят дорого, но количества раствора требуется небольшое, поэтому лучше не экономить на материалах, чтобы фундамент получился надёжным.

Присадка для бетона

Важно! Игнорировать технологию наполнения свай бетонной смесью не рекомендуется. Пустые опоры будут неустойчивыми.

Свайно-винтовой фундамент – это оптимальное решение в ситуации, когда нужно установить прочное основание в кратчайшие сроки. Этот вариант подходит для подвижной и неровной почвы. Его можно монтировать даже зимой. Свайная конструкция в дальнейшем не требует ремонта, потому что её элементы надёжно фиксируются в земле.

Фундамент на винтовых сваях — как сделать | Своими руками

Фундамент на винтовых сваях во многих случаях является оптимальным решением для построек любого типа и различного грунта. Отзывы о нем самые положительные.

И чем сложнее для строительства ландшафтные и почвенные условия, тем выше эффективность использования свайной техники.

С момента изобретения в 1838 году винтовые сваи многократно модернизировались, но не нашли повсеместного применения.

Однако примерно 80 лет назад они приобрели практически современную конфигурацию и стали широко применяться сначала в военном, а затем и в гражданском строительстве. В нашей стране спрос на них стал стремительно расти после кризиса 2008 года, и теперь у строителей нет сомнений в преимуществах винтовых свайных фундаментов по сравнению с обычными бетонными конструкциями.

Проблема в том, что из-за кажущейся простоты процесса только совсем ленивый строитель сегодня не берет на себя возведение свайных фундаментов и изготовление сварных свай.К сожалению, такой подход не просто дискредитирует хорошую, но и не столь привычную для российского разработчика технологию. Любительские занятия очень часто приводят к поистине разрушительным последствиям. Поэтому мы решили подробно рассказать обо всех этапах установки винтового фундамента, обратив внимание потенциальных застройщиков на все возможные «подводные камни».

ПРЕИМУЩЕСТВА И ПЛЮСЫ ПИЛОСНОГО ВИНТОВОГО ФУНДАМЕНТА

  1. Более низкая стоимость и почти на порядок меньшее время монтажа по сравнению с бетонным фундаментом.Н Проведение работ в любое время года, а также на заболоченных почвах и водоемах.
  2. Возможность полного отказа от земляных работ или дорогостоящих изменений рельефа участка. И работать в плотном застройке и рядом с деревьями.
  3. Готовность винтовых свай к восприятию полной расчетной нагрузки сразу после ввинчивания в грунт.
  4. При необходимости (например, если техник не может подъехать к месту) все работы выполняются вручную.

ОБЪЕКТЫ И ПРОЕКТИРОВАНИЕ

Обращаясь к строительной компании с просьбой возвести фундамент, заказчик должен подготовить и передать проектировщикам всю необходимую информацию: адрес, описание и назначение объекта, его этажность, материал стен, размеры здания и т. Д.Еще лучше предоставить уже существующий проект дома. Но и этого строителям будет мало: чтобы правильно спроектировать фундамент, им понадобится информация о грунтах на строительной площадке.

Дело в том, что винтовая свая представляет собой металлическую конструкцию, погруженную в землю путем ввинчивания в сочетании с вдавливанием. Он состоит из трубчатого ствола (диаметр 57,76,89,108 и 130 мм, толщина стенки от 3 до 8 мм), один конец которого имеет заостренный наконечник с винтовой лопастью (может иметь диаметр 150,250,300 мм). 350 мм, а иногда 500 и даже 850 мм и толщиной от 4 до 10 мм), а на втором — так называемый стержень с отверстием для соединения сваи с приспособлением для ее закручивания.

Благодаря винтовой лопасти свая легко вкручивается в землю, но не рыхлит ее. но благодаря большому шагу «нарезания» резов по спирали. Он легко проходит верхние «рыхлые» грунты, но, достигнув расположенного на глубине плотного слоя, оказывающего большое сопротивление, начинает «тормозить» и почти останавливается. В этом случае ворс стержень сжат со всех сторон верхних слоев земли, которые не позволяют ей двигаться по горизонтали, и лезвие приобретает функцию поддержки платформы, которая передает нагрузку на плотный слой почвы.

Поэтому строителям важно знать, на какой глубине залегает такой слой, чтобы рассчитать необходимую длину сваи. Они отправляются на место, где не только изучают и измеряют местность, но и выясняют геологические особенности почв.

Есть три способа решить проблему. Первый — это стандартная георазведка, в ходе которой проводится пробное бурение одной или нескольких скважин, отбирается проба грунта для исследования в лаборатории и последующего выдачи рекомендаций.Стоимость услуги от 30 тысяч рублей. (здесь верхний предел может многократно превышать нижний предел).

Второй способ — пробное завинчивание сваи. Обычно используется свая с диаметром ствола 89 мм и лопастью диаметром 250-300 мм, которую ввинчивают в землю до тех пор, пока не будет достаточно ручного или механического усилия (что бывает реже, потому что посылать невыгодно. специальное оборудование для пробного бурения). Если длины выбранной сваи недостаточно, ствол наращивают трубчатой ​​муфтой.

Если есть сомнения, прикручиваем еще одну-две сваи. Плюс такой интеллект — его стоимость будет 6-10 тысяч рублей. Минус — нет гарантии, что плотный слой под ворсом имеет достаточную глубину и конструкция со временем не рухнет. Этого недостатка лишен третий способ, который был разработан компанией «SWF Group».

Разведка проводится с помощью специального комплекта «Скиф» (патент № 1338А7), состоящего из двух свай и устройства контроля крутящего момента — УККМ-89.Сначала в землю ввинчивают сваю диаметром 89 мм до тех пор, пока сила ее закручивания не достигнет определенного значения, указанного прибором.


См. Также: Сам фундамент


Снимается первая свая, а на ее место прикручивается более тонкая — диаметром 57 мм. Он проникает в землю на гораздо большую глубину, что позволяет точнее судить о толщине несущего слоя. Бурение проводится минимум в двух точках разработки и стоит 3,5-6 тысяч рублей.

По результатам геологоразведочных работ выполняется эскизный проект свайного фундамента, в соответствии с которым разрабатывается техническая и проектная документация, необходимая для заключения подряда на строительство, стоимость работ и др., определен.

На основе инженерных расчетов, в которых нагрузки, создаваемые домом, и его конструктивные особенности соотносятся с несущей способностью и расположением свай, а также данными геологоразведочных работ на участке, отдельном свайном поле. разработана конструкция, в которой указывается расположение каждой винтовой опоры, ее марка и размеры (длина, диаметр ствола и лопастей и т. д.))

ПРОИЗВОДСТВО ВИНТОВЫХ СВАЙ

В промышленных масштабах винтовые сваи производятся двумя способами. Первый из них условно назовем сваркой. Сначала на одном конце трубки нарезаются лепестки особой формы, затем их скатывают и сваривают, образуя острый наконечник, к которому приваривается металлическое лезвие.

Во втором методе, обычно называемом литьем под давлением, стальной наконечник сваи вместе с лопастями изготавливается путем литья и приваривается к трубе.

Изделия с литым наконечником превосходят по прочности и надежности сваи со сварным швом (имеют только один шов), но они тяжелее и стоят примерно на 20% дороже.

Винтовые сваи с приварными концами используются в основном в малоэтажном строительстве. А сегодня рынок, к сожалению, в огромных количествах предлагает такие поделки с некачественными сварными швами. Но вес здания на земле передается через лопасти, а это значит, что от качества приварки лопасти к стволу зависит не только несущая способность сваи, но и надежность ее строительство фундамента.

Чтобы ворс прожил как можно дольше, на его поверхность наносят защитное покрытие. Ремесленники-одиночки предлагают самые разные варианты — от грунтовки до битумной мастики. Но серьезные производители красят сваи составами на эпоксидной основе, создают композитные покрытия, проводят порошковую окраску и даже горячее цинкование (как снаружи, так и внутри).

Конечно, такое покрытие намного дороже, но оно не снимется с ворса даже при завинчивании и защитит от коррозии на долгие годы.Поэтому специалисты советуют покупать продукцию исключительно крупных и известных производителей, способных не только качественно окрасить сваи, но и проконтролировать качество всех без исключения сварных соединений в собственной лаборатории.

КРИТЕРИИ ВЫБОРА

Количество свай, их диаметр, длина и толщина стенки трубы и лопасти определяются из условия максимальной прочности их конструкции и грунтов основания при допустимой расчетной нагрузке.Перечисленные размеры могут быть самыми разными, и для каждого объекта они подбираются индивидуально с учетом значений и направлений нагрузок, в том числе из-за технологии возведения здания (деревянное, кирпичное и т. Д.) . Готовых рецептов на все случаи нет и быть не может. Но для того, чтобы сориентировать читателя в море товаров, мы публикуем таблицу, представляющую собой лишь краткую выдержку из правил использования и установки свай СП 50-102-2003 (длина изделий по каждой случай индивидуален и поэтому не показан в таблице).

Следует добавить, что фундаменты проектируются в виде одинарных свай (отдельно стоящих пилонов), лент (под стенами зданий) или кустов (например, под колоннами — при этом сваи вкручиваются в землю из одной точки , но в разные стороны и под разными углами) или сплошное поле (под тяжелые свайные конструкции можно совмещать с монолитной плитой).


См. Также: Построение правильного фундамента — расчеты стен и перекрытий


КОНТРОЛЬ КАЧЕСТВА

После завершения проектирования сваи изготавливаются и доставляются на строительную площадку.На этом этапе работы заказчик имеет право проверить их качество. Сначала посмотрите, много ли ржавчины на внутренней поверхности трубы, измерьте толщину ее стенки — она ​​должна быть одинаковой по всей окружности. Если ржавчина на внутренней поверхности трубы представляет собой толстый слой, а неравномерная толщина ее стенки превышает 0,5 мм, то, скорее всего, сваи сделаны из использованной трубы. Долго они не проживут.

Во-вторых, для сварных изделий измерьте толщину лопастей и визуально оцените, насколько хорошо они приварены к стволу сваи.Если лезвие тоньше 4 мм или сварной шов прерывистый, такие сваи утилизируйте.

В-третьих, попробуйте поцарапать груду металлическим предметом. Если вы сразу поцарапали покрытие до металла, значит, оно слабое и будет практически полностью порвано в процессе прикручивания.

ФУНДАМЕНТАЛЬНОЕ ОБОРУДОВАНИЕ НА ВИНАХ — УСТАНОВКА

Установка винтовых свай бывает ручным и механизированным — выбор метода зависит не только от размеров изделий, но и от ряда других параметров, в том числе экономических.

Ручной метод обычно используется в тех случаях, когда более рентабельно или сложно ввести технику на площадку. Перед прикручиванием свай диаметром отвала от 250 мм, как правило, просверливают или просверливают яму глубиной не более 0, D м, что значительно облегчает работу. Для скручивания используются простые инструменты: длинная трубка-рычаг, которая вставляется в отверстие хвостовика, или стальной стержень (иногда лом), который помещается в это же отверстие, а затем укладываются трубы достаточной длины. на нем с двух сторон.При привинчивании рабочие должны внимательно (например, с помощью строительного уровня) следить за тем, чтобы свая входила в землю строго вертикально.

Для машинного «бурения» используются специализированные установки с выдвижной стрелой, устанавливаемые на грузовые автомобили или тракторы. Таким способом можно скручивать сваи по длине, ограничиваясь разве что вылетом стрелы установки. Пожалуй, единственная трудность в этом состоит в том, чтобы добраться до вершины длинной сваи, вставить штифт в отверстие ее стержня и соединить его с вращающимся наконечником стрелы.

Скорость создания свайного поля механизированным способом естественно выше, чем вручную: например, машина может закрутить 20 свай длиной 2,5 м за 2 часа, а команда опытных монтажников вручную справится с этой задачей за 2 часа. один рабочий день. Однако высокая стоимость аренды оборудования часто заставляет отказаться от его использования при строительстве фундаментов для небольших домов.

Заказчик также имеет право принять участие в приемке готового свайного поля.В этом случае можно и нужно руководствоваться следующими критериями:

  • отклонения положения сваи от плана не должны превышать ± 0,2 мм от диаметра ее ствола; отклонение оси сваи по вертикали — не более ± 2% от ее длины;
  • отклонения по горизонтали ± 10 мм в конструкциях с ростверком и ± 50 мм в конструкциях без него (сваи комплектуются только оголовьем).

ОБРЕЗКА СВАИ

В рекламе некоторых фирм можно встретить фразу «Точная вертикальная завинчивание свай по уровню», которая по замыслу нерадивых авторов призвана продемонстрировать мастерство бригады, работающей на объекте.Специалисты советуют: увидев подобную формулировку, обратитесь в другую компанию. А если на вашем участке сваи скручены в один уровень — бейте тревогу и прекращайте работы: некоторые элементы конструкции не достигли сплошного слоя и впоследствии могут выйти из строя. Дело в том, что слой твердого грунта, в котором должны «увязнуть» сваи, не идеально ровный. Следовательно, дошедшие до него лопасти свай также не могут находиться на одинаковой глубине. Следовательно, концы хвостов правильно скрученных свай будут расположены на разной высоте и их придется обрезать до одного уровня.

Однако аналогичные работы придется проделать и по другой причине — в стержне сваи имеется сквозное отверстие диаметром 35-50 мм. Он не только значительно ослабляет конструкцию, но и при завинчивании часто закручиваются края (а стержень закручивается). К тому же через отверстие внутри сваи даже через залитый в нее бетон может проникнуть влага, что провоцирует коррозию. Поэтому, если рабочие отказались разрезать стойки на уровне ниже отверстия, также остановите работу и примите соответствующие меры.

ЗАПОЛНЕНИЕ БЕТОНОМ

После распила винтовых свай их стволы заливают бетоном. Эта операция необходима для того, чтобы предотвратить попадание в них воды и воздуха, а значит, предотвратить образование коррозии и продлить срок службы каждой отдельной сваи и фундамента в целом. Для заливки обычно используют пескобетон марки не ниже М300, разбавленный водой до состояния жидкого шлама — иначе не дойдет до вершины сваи.Утрамбовать бетон внутри ствола можно с помощью длинной арматуры.

МОЛЕКУЛЯРНОЕ УСТРОЙСТВО

Ростверк — элемент конструкции, служащий для равномерного распределения нагрузок, создаваемых каркасом здания, на сваи фундамента. Выбор ее типа обусловлен типом и конструктивными особенностями конструкции. В большинстве случаев используются так называемые подвесные решетки, которые мы условно разделяем на деревянные, металлические и бетонные.

Деревянный вариант применяется для домов из бревна и бруса, в том числе клееного.Для его создания к верху каждой сваи приваривается специальное оголовье с площадкой, а функции ростверка выполняет первый венец конструкции, который крепится к шпилькам с резьбой шпильками с гайками, шурупами по дереву, и др. Слой гидроизоляции (рубероид, бикрост и др.).

При использовании металлической решетки вершины рядов винтовых свай соединяются швеллером или двутавром. Ассортимент балок ростверка определяется в зависимости от рабочих нагрузок.Основная закономерность при выборе: чем шире расстояние между сваями (ступенькой), тем больше должно быть сечение балки. Все элементы соединяются между собой сваркой или болтовым соединением.

Швеллер в таких конструкциях можно укладывать на ребро или ровно. При установке на краю он лучше работает на прогиб. Для усиления этого эффекта каналы часто устанавливают попарно — широкие или узкие полочки друг к другу (в первом случае конструкция напоминает двутавр, во втором — короб).

При плоской укладке швеллер крепится под сварку непосредственно к свае, что позволяет обойтись без коллекторов и снизить стоимость фундамента. Балка двутавровая для обвязки в основном применяется при реконструкции фундамента.

Железобетонный ростверк применяют при строительстве легких деревянных домов на участках с неровным рельефом или при строительстве тяжелых зданий из кирпича или блоков. В первом случае между конструктивным элементом и грунтом оставляется зазор, во втором — нет необходимости в зазоре, а ростверк превращается в неглубокую заглубленную ленту, передающую нагрузку как на сваи, так и на грунт между ними. .

В любом случае ростверк устроен следующим образом. В ствол сваи перед окончанием заливки бетона вставляются арматурные стержни, которые в дальнейшем прогибаются в стороны. Вдоль свай устанавливается опалубка, в которой создается соответствующий силовой каркас, связанный с «заякоренной» арматурой в опоре, после чего заливается бетон.

Свайно-винтовой фундамент — важные моменты

Спасите деревья

Для возведения свайно-винтового фундамента в условиях существующего строительства возможно использование компактного оборудования, устанавливаемого на малолитражный автомобиль.При перемещении такого оборудования по площадке или при скручивании с ее помощью винтовые сваи практически не повреждаются травой, цветами или деревьями, расположенными рядом с местом проведения работ. Так что дачникам можно не переживать, что их любимый сад погибнет при строительстве нового дома на месте старого.


Читайте также: Дачный дом своими руками от фундамента до крыши


УЗЛЫ УКРЕПЛЕНИЯ ФУНДАМЕНТА

Если в доме планируется установка тяжелой печи (например, кирпичной) или камина (скажем, так называемого мыльного камня, хорошо сохраняющего тепло), об этом следует предупредить проектировщиков заранее.

В конструкции фундамента предусмотрены специальные узлы армирования, в том числе дополнительные сваи, соединенные решеткой. Часто последние оказываются мощнее фундаментных свай (как правило, минимальный диаметр их ствола составляет 130 мм). Создать такой узел усиления после начала строительства сложно, а после его завершения — невозможно.

Фундамент свайно-фундаментный — один из самых быстро возводимых.Например, для создания поля из 24 свай (а) 4 часа генерируются машиной машиной, а через 4 часа все они обрезаны и оснащены жатками (6). Ручное заворачивание (вкручивание) занимает вдвое больше времени.

В отличие от ручной установки, машина не требует предварительной выемки грунта. Но следить за вертикальным положением опоры надо внимательнее, чем при ручном завинчивании — оператор установки не может почувствовать отклонение сваи так отчетливо, как рабочие

УСТАНОВКА ВИНТОВОГО ФУНДАМЕНТА ЗИМОЙ

Свайно-винтовой фундамент можно успешно монтировать даже зимой.Сначала с помощью мощного бура вскрывается верхний мерзлый слой почвы. Затем сеялку отсоединяют от стрелы, к ней прикрепляют сваю и быстро, пока земля не успела застыть, ввинчивают в просверленную «ямку». Также возможно ручное бурение зимой — мерзлый грунт вскрывают отбойным молотком или мощным перфоратором, а затем вкручивают сваю. Единственное существующее ограничение: заливать сваи из бетонных свай наледью более — 15 ° С.

Винтовой фундамент на неровном участке — это самое!

В периоды продолжительных осадков даже тяжелые железобетонные основания могут «смыться» со склона, на котором они расположены. Технология возведения фундаментов на винтовых сваях лучше всего подходит для таких участков, так как позволяет использовать сваи разной длины в одной конструкции. Помимо ростверка, для их прочности дополнительно соединяют распорками из уголка или квадратной трубы.К раскосам и сваям можно сразу приварить юбку, к которой будет крепиться основание.

Прочность свайного винтового фундамента

Проблема возведения любых построек на воде издревле решалась с помощью свайного фундамента. Причал или пирс обычно строят зимой, когда сваебойная техника способна стоять на льду. С помощью винтовых свай работы ведутся практически круглый год, ведь оборудование для завинчивания свай может располагаться на временном перекрытии (например, из толстых стальных листов), уложенном на вновь созданную часть свайной конструкции. , проверяя его на прочность.

Хозяйственные постройки и террасы

Фундамент пристройки или террасы, как, впрочем, и любой свайный фундамент, монтируется очень легко. Однако следует учитывать, что его не удастся подвести близко к основанию существующей постройки — минимальное расстояние от края старого фундамента до центра ближайшей новой сваи будет примерно равно радиусу лезвия навинчиваемой сваи. Поскольку подошвы обоих фундаментов будут находиться на разной высоте, стены существующего здания и концы пристроек необходимо будет соединить так, чтобы они могли перемещаться относительно друг друга.

На каком уровне следует разрезать сваи?

Сначала найдите самую глубокую сваю в земле и сделайте на ней отметку чуть ниже отверстия в стойке. Затем с помощью теодолитового, водяного или лазерного уровня наклейки на одинаковой высоте размещаются на всех остальных стопках.

Сваи нарезаются в соответствии с отметками болгаркой или автогеном. В основном используют болгарку, а автоген нужен только в тех случаях, когда хвостик сваи помещается в бетонный ростверк или стенка ствола сваи толще 6 мм.

РЕКОНСТРУКЦИЯ ФУНДАМЕНТА

При реконструкции в первую очередь проводится техническое обследование фундамента и всего здания, а также пробное бурение, по результатам которого разрабатывается технический проект. Далее выбранные сваи погружаются в грунт до проектной отметки с двух противоположных сторон существующего фундамента. После этого в деревянном доме демонтируйте цоколь и вкрутите в землю необходимое количество свай внутри постройки.Затем здание поднимается с помощью домкратов, подносим под него балки (чаще всего двутавры) и крепим на сваи. На металл укладывают слой гидроизоляции и только потом устанавливают дом на место.

ЛЕГКИЕ КОНСТРУКЦИИ

Винтовые сваи сейчас широко используются при строительстве легких конструкций, таких как навесы для автомобилей, крытые террасы, беседки и т. Д. Их металлические стойки, обычно уже снабженные фланцами с отверстиями, крепятся к круглым головкам свай болтами. Если в конструкции есть деревянные стойки, то они закрепляются в специальных «стаканах», прикрепленных к головам.При возведении легкой металлической конструкции на месте можно выбрать другой путь — сделать сваи более аутентичными и использовать их стойки в качестве стоек.

Отделка основания свайного винтового фундамента

Самый простой вариант устройства и отделки шапки выглядит следующим образом. Сначала сооружается каркас из стальных профилей, которые прикрепляются к сваям сваркой или саморезами, а затем к нему крепятся плиты ЦСП или стекломагнетитовые листы. Плинтус можно выкрасить в любой цвет, оштукатурить, а затем покрасить, украсить декоративным камнем или сайдингом цоколя.

Более мощный и, следовательно, надежный вариант цоколя может быть выполнен следующим образом: либо сваркой, либо саморезами прикрепить к сваям на уровне земли уложенный плоский канал с высотой стены не менее 125 мм, либо отливкой. из бетона класса В7,5 по сваям снаружи (подготовка песка) лента такой же ширины, что и канал, а затем поверх них укладывают цоколь необходимой высоты из красного полнотелого кирпича.

Затем выполняют обшивку из монолитного бетона того же класса, а щель между стеной дома и кирпичным цоколем закрывают отливом.Способ отделки конструкции зависит от предпочтений и финансовых возможностей хозяев. Он оштукатурен и окрашен либо покрыт декоративной фактурной штукатуркой, а также плинтус из досок ДСП, облицовка сайдингом, пластиковые панели с рисунком под камень и т. Д. Специалисты не рекомендуют использовать тяжелый натуральный камень — конструкция может начать ломаться. от стены под собственным весом.

Трубопровод изготавливается из двутавра (а), швеллера (6), дерева (в) или железобетона (ж).В любом случае ростверк позволяет более равномерно распределить нагрузку, создаваемую конструкцией, между сваями

.

При устройстве деревянного ростверка (а) крепление можно предварительно приварить к головкам свай (6). Даже если решетка сделана из мощного швеллера, сваям часто придают дополнительную устойчивость с помощью распорки

.

Автор: Популярный строительный журналист В.Ковалев. При подготовке статьи были использованы материалы российских компаний Глав-Фундамент, Эко-Фундамент и SVF Group.

Фото: В.Ковалев. «Эко-Фонд». И. Смирягин

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

  • Как сохранить деревья при строительстве или расширении дома Сохранение деревьев при строительстве дома U …
  • Лучший фундамент = правильный фундамент Дом начинается с подвала Никто …
  • Свайный фундамент своими руками для сарая, унитаза, ванны СЕКРЕТЫ НАДЕЖНОЙ СВАЙНОЙ ФУНДАМЕНТА …
  • Выбор лучшей винтовой сваи для фундамента — принципы и критерии ВИНТОВЫЕ СВАИ: ЧТО ВЫБРАТЬ? …
  • Свайный винтовой фундамент — возможные проблемы Минусы, проблемы и подводные камни …
  • Баня своими руками — с чего начать? С чего начать строительство …
  • Быстрый фундамент для легкого дома Строительство фундамента для легкого дома…

    Подписывайтесь на обновления в наших группах и делитесь.

    Давай дружить!

  • Фундамент на стальной винтовой свае — EVstudio

    Система глубокого фундамента, которая набирает популярность в районах со сложным грунтом, загрязненным грунтом и из-за скорости строительства, представляет собой стальные винтовые сваи.

    На первый взгляд винтовые сваи выглядят как типичные винтовые опоры. Однако есть существенные различия, которые резко меняют емкость.Сначала винтовые сваи устанавливаются как одна сплошная деталь вместо секций, скрепленных вместе болтами. Во-вторых, оборудование, используемое для установки винтовых свай, больше по размеру и способно создавать более высокий крутящий момент.

    Составляющие винтовой сваи простые; стальной вал, стальная спираль внизу вала и соединительная пластина наверху вала. Винтовые сваи могут различаться по размеру, чтобы выдерживать разные расчетные нагрузки. Размер стального вала зависит от осевой нагрузки, скручивания во время установки и толщины из-за коррозии.Спираль представляет собой пластину, которая имеет форму резьбы шурупа по дереву и входит в контакт с почвой, распределяя осевую нагрузку, а также фиксируется на месте для обеспечения растягивающих нагрузок.

    Один из первых вопросов, который задают люди: «Как долго он продержится до отказа от коррозии?» Есть несколько факторов, влияющих на коррозию стали; кислород, влага, растворенные соли и другие агрессивные химические вещества. Поскольку в почве очень мало кислорода, коррозия ограничена, и ее можно контролировать, используя более толстый материал, чтобы учесть ожидаемую коррозию.Срок службы стальных винтовых свай может составлять от 50 лет до неопределенного срока в зависимости от типа конструкции и необходимого срока службы.

    Я спроектировал фундамент в Стэплтоне, где площадка располагалась над старым терминалом и была обнаружена загрязненная почва. Если бы использовались типичные просверленные опоры с прямым валом, то отходы от бурения скважины пришлось бы надлежащим образом утилизировать. Чтобы не допустить выхода загрязненного грунта на поверхность, использовались стальные винтовые сваи.

    Ниже я перечисляю множество ПРОФИ, и не без оснований.Меня очень впечатлили винтовые сваи и их широкий спектр применения. EVstudio недавно посетили представители Alpine Site Services, чтобы пообедать и поучиться. Майк Оливейра рассказал о том, как устанавливаются винтовые сваи, и о многих преимуществах их системы по сравнению с другими типичными типами фундаментов. Что меня действительно впечатлило, так это скорость установки винтовых свай. Alpine может разместить от 30 до 50 винтовых свай за один день!

    Еще одним большим преимуществом винтовых свай является то, что они могут быть размещены под углом для обеспечения устойчивости и сопротивления растяжению, согласованного с силой натяжения.Примером может служить типичное противовес, которое подпирает фундаментную стену. Вы можете увидеть изогнутую винтовую сваю выше.

    PROS
    Быстрая установка
    Подходит для проверочных испытаний
    Незначительное давление подъема из-за набухающей почвы
    Высокая пропускная способность до 500 тысяч фунтов
    Высокое сопротивление растяжению
    Изготовлен из материала многоразового использования (точка LEED)

    CONS
    Специализированная система
    Крупное оборудование
    Проблемы с коррозией

    Узнайте больше о различных типах фундаментов.

    Винтовая свая

    Это дерьмо

    «Прямо сейчас на месте с басом,
    шлепок, пинай, толкай, тяни тебе в лицо»
    Шарик (Вы готовы?) Вы готовы?)
    Шарик (We…. мы собираемся приступить к делу сейчас)
    [Chours:]
    Вы знаете, мы держим это гангста (мы любим это дерьмо)
    Убей ниггера бесплатно, йо ниггер (бандит, это дерьмо)
    Не позволяй сорнякам просто сиди там (Кури это дерьмо)
    Не позволяй револьверу стать пыльным ниггером (Тотализируй это дерьмо)
    Ты знаешь, мы держим его гангста (Мы любим это дерьмо)
    Убить ниггера бесплатно, потому что мы (Бандит, это дерьмо)
    Не позволяй сорнякам просто сидеть там (Кури это дерьмо)
    Не позволяй револьверу стать пыльным ниггером (Тащить это дерьмо)
    Ублюдок, я пришел за своим
    Я, когда он будет готов, получу деньги вовремя
    Или выходит моя девятка, вспомни это
    и взорви это дерьмо, на какое-то настоящее дерьмо Поэта
    Моя клика — Г.I. Джо и дерьмо
    Большие пистолеты и армейские штаны
    То, куда я плюю своим авансом
    , так что у вас, ниггеры, нет шансов
    Бля, кто самый милый,
    У меня есть полуавтоматические устройства, чтобы справиться со всеми кризисами
    и пока я нахожусь на нигге, покажи мне, где этот лед
    И не забывай, что жизнь бесценна
    ‘Потому что мне плевать на тебя
    Отбрось дерьмо’ чу
    И посмотри на команду, как что ты собираешься делать
    Я не обычный рэпер, я порчу рэперов
    Черных, белых или испанских рэперов
    Я не делаю различий, я просто устраняю
    Бегущий с настоящими ублюдками, которые, как вы знаете, пытаются расколоть торт
    [Припев ]
    Выпрыгните из Кадиллака с тряпкой, развевайте школьный флаг
    Подбросьте S с костюмом и тряпкой
    Сохрани это гетто, эти ниггеры-болваны держат его в дикой природе
    Не заставляйте нас подкрадываться к вам с этим холодный кусок металла
    И надавите своим париком на педаль газа, вот и все.
    Мы, повстанцы QB, нападаем на все vels
    Мы уменьшим количество красных кровяных телец, если все остальное не поможет.
    Измельчим ваше тело, отправим вам рамку по почте.
    Теперь, где этот танк, когда вы все еще тащите гатки, которые древние
    Из несовершеннолетнего превратились в правонарушителя
    Мы громили, не ложись спать, одурманенные наркотиками
    Школьные балеры действуют не в порядке, получают заторможенность
    Я люблю крутить филлис, люблю напиваться глупо
    Люблю получать киску, люблю становиться богаче, чем Вилли
    Я ненавижу вас всех, ебать полицию они просто Арестовать вас всех
    К черту мэра, трахнуть его жену и его офисную работу
    [Припев]
    Сжатый кулак, зазубренные зубы, лысые головы, зажгите вас
    Не удивляйтесь, если я поп-герцог
    Запутался, теперь это сложно взять?
    Тогда поставь, если ты будешь сожалеть об этом до конца
    Твоя судьба в моих руках, ублюдок
    Не шипел, не произносил или не бормотал
    У тебя забилось сердце Kool-Aid
    ? противник встряхнул
    Я готов, как книга, ждущую, чтобы ее прочитали
    Мои собаки ждут, чтобы их накормили
    Мой стебель ждет мертвых
    Желудок полон ленточных червей, чертов голодных
    Болтун толкай их, толкай их вверх
    Юго-восток ободрал его, сила движется неограниченно
    Универсальный, рифмы прошли после комендантского часа
    Наши люди причинят вам боль, уложат вас в грязь тоже
    Огнемет, необыкновенные обладатели славы
    Та же цыпочка на том же плече
    Та же обойма, пока его мозги не взорвутся
    Шутка, имя слышно из

    Самая выгодная установка винта — Отличные предложения по установке винта от мировых продавцов винтовой установки

    Отличные новости !!! Вы попали в нужное место для установки винта.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

    Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

    AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний винт в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что установили винт на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

    Если вы все еще не уверены в установке винта и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

    А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы согласитесь, что вы получите этот винтовой монтаж по одной из лучших цен в Интернете.

    У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

    OWC Видео установки

    Если картинка стоит тысячи слов …

    Подробные пошаговые видеоролики по установке OWC помогут вам обновить ваш Mac, iPod и iPhone! У нас также есть многие из этих видео, доступных через iTunes, поэтому вы можете смотреть их на iPod, iPhone или iPad во время работы на Mac!

    Выберите категорию:

    Ноутбуки

    • MacBook Pro Retina
      , 15 дюймов (конец 2013 — середина 2015 г.)

      Артикул: | MacBookPro11,5 | MacBookPro11,3 | MacBookPro11,4 | MacBookPro11,2

    • MacBook Pro 13 дюймов Retina
      (конец 2013 — начало 2015)

      Артикул: | MacBookPro11,1 | MacBookPro12,1

    • MacBook Air, 13 дюймов,
      (начало 2015 г. — середина 2017 г.)

      Артикул: | MacBookAir7,2

    • MacBook Air, 11 дюймов,
      (начало 2015 г.)

      Артикул: | MacBookAir7,1

    • MacBook Air, 13 дюймов,
      (середина 2013 г. — начало 2014 г.)

      Артикул: | MacBookAir6,2

    • MacBook Air, 11 дюймов,
      (середина 2013 г. — начало 2014 г.)

      Артикул: | MacBookAir6,1

    • MacBook Pro, 15 дюймов, Retina
      (середина 2012 г. — начало 2013 г.)

      Артикул: | MacBookPro10,1

    • MacBook Pro 13 дюймов Retina
      (конец 2012 г., начало 2013 г.)

      Артикул: | MacBookPro10,2

    • MacBook Pro, 15 дюймов,
      (середина 2012 г.), «Unibody»

      Артикул: | MacBookPro9,1

    • MacBook Pro 13 дюймов, модель
      (середина 2012 г.), Unibody

      Артикул: | MacBookPro9,2

    • MacBook Air, 13 дюймов,
      (середина 2012 г.)

      Артикул: | MacBookAir5,2

    • MacBook Air, 11 дюймов,
      (середина 2012 г.)

      Артикул: | MacBookAir5,1

    • MacBook Pro 17 дюймов, модель
      (начало 2011 г.), «Unibody»

      Артикул: | MacBookPro8,3

    • MacBook Pro, 15 дюймов,
      (начало 2011 г.), «Unibody»

      Артикул: | MacBookPro8,2

    • MacBook Pro 13 дюймов, модель
      (начало 2011 г.), «Unibody»

      Артикул: | MacBookPro8,1

    • MacBook Air, 13 дюймов,
      (середина 2011 г.)

      Артикул: | MacBookAir4,2

    • MacBook Air, 11 дюймов,
      (середина 2011 г.)

      Артикул: | MacBookAir4,1

    • MacBook Pro 17 дюймов,
      (середина 2010 г.), «Unibody»

      Артикул: | MacBookPro6,1

    • MacBook Pro, 15 дюймов,
      (середина 2010 г.), «Unibody»

      Артикул: | MacBookPro6,2

    • MacBook Pro 13 дюймов, модель
      (середина 2010 г.), «Unibody»

      Артикул: | MacBookPro7,1

    • MacBook Air, 13 дюймов,
      (конец 2010 г.)

      Артикул: | MacBookAir3,2

    • MacBook Air, 11 дюймов,
      (конец 2010 г.)

      Артикул: | MacBookAir3,1

    • MacBook Pro 17 дюймов
      (начало 2009 — середина 2009 г.) «Unibody»

      Артикул: | MacBookPro5,2

    • MacBook Pro, 15 дюймов,
      (середина 2009 г.), «Unibody»

      Артикул: | MacBookPro5,3 | MacBookPro5,4

    • MacBook Pro 13 дюймов, модель
      (середина 2009 г.), «Unibody»

      Артикул: | MacBookPro5,5

    • MacBook Pro, 15 дюймов,
      (конец 2008 г.)

      Артикул: | MacBookPro5,1

    • MacBook Air
      (конец 2008 — середина 2009 г.)

      Артикул: | MacBookAir2,1

    • MacBook Air
      (2008 г.)

      Артикул: | MacBookAir1,1

    • MacBook Pro 17 дюймов, модель
      (ранее Unibody)

      Артикул: | MacBookPro1,2 | MacBookPro2,1 | MacBookPro3,1 | MacBookPro4,1

    • MacBook Pro 15 дюймов,
      (ранее Unibody)

      Артикул: | MacBookPro1,1 | MacBookPro2,2 | MacBookPro3,1 | MacBookPro4,1

    • MacBook 13 дюймов
      (конец 2009 — середина 2010 г.)

      Артикул: | MacBook6,1 | MacBook7,1

    • MacBook 13 дюймов
      (конец 2008 г.) «Unibody»

      Артикул: | MacBook5,1

    • MacBook, 13 дюймов,
      (2006 г. — середина 2009 г.), Non-Unibody

      Артикул: | MacBook1,1 | MacBook2,1 | MacBook3,1 | MacBook4,1 | MacBook5,2

    • PowerBook G4 17 дюймов «Алюминий»
      (все модели)

      Артикул: | PowerBook5,1 | PowerBook5,3 | PowerBook5,5 | PowerBook5,7 | PowerBook5,9

    • PowerBook G4, 15 дюймов, «Алюминий»,
      (все модели)

      Артикул: | PowerBook5,2 | PowerBook5,4 | PowerBook5,6 | PowerBook5,8

    • PowerBook G4

      Артикул: | PowerBook3,2 | PowerBook3,3 | PowerBook3,4 | PowerBook3,5

    • Видео о калибровке пера Modbook и замене наконечника

    iMac, eMac и Mac Tower

    • iMac 27 дюймов с дисплеем Retina 5K
      (2019 г.)

      Артикул: | iMac19,1

    • iMac 21.5-дюймовый с Retina 4K и без Retina
      (2019)

      Артикул: | iMac19,2

    • iMac 27 дюймов с дисплеем Retina 5K
      (конец 2015 — середина 2017 г.)

      Артикул: | iMac18,3 | iMac17,1

    • iMac 21.5 дюймов с Retina 4K и без Retina
      (2017)

      Артикул: | iMac18,1 | iMac18,2

    • iMac 27 дюймов с дисплеем Retina 5K
      (конец 2014 — середина 2015)

      Артикул: | iMac15,1

    • iMac, 27 дюймов,
      (конец 2013 г.)

      Артикул: | iMac14,2

    • iMac 21.5-дюймовый
      (конец 2013 — середина 2014 г.)

      Артикул: | iMac14,3 | iMac14,1

    • iMac 27 дюймов
      (конец 2012 г.)

      Артикул: | iMac13,2

    • iMac 21.5 дюймов
      (конец 2012 г.)

      Артикул: | iMac13,1

    • iMac, 27 дюймов,
      (середина 2011 г.)

      Артикул: | iMac12,2

    GoliathTech — Установка винтовых свай для мобильных домов —

    Взаимодействие с другими людьми

    Быстрая и простая установка винтовых свай от Inland Screw Piling Ltd.

    YouTube

    http://www.fab-form.com
    Fast-Tube ™ — это колонна революционной формы, заменяющая картонные трубы (SonoTubes) на бетонные колонны для жилых или коммерческих помещений

    YouTube

    Jacobsen Homes признан самым инновационным лидером в производстве жилья во Флориде с использованием самых передовых компонентов и технологий, доступных на мануфактуре

    .

    YouTube

    Эти парни надрали задницы.Я понятия не имел, что потребуется столько работы и компонентов, чтобы собрать две половинки и выровнять их. Я очень доволен остроумием

    YouTube

    http://www.piertech.com/

    Компания PierTech Systems произвела революцию в индустрии подъемно-откидных конструкций, выпустив запатентованный винтовой анкер. Нажмите, чтобы увидеть, как используется якорь

    YouTube

    Если конструкция построена на плохой или неуплотненной почве, в том числе на просадочной почве, в будущем она может осесть или утонуть.В этом видео показано, как стабилизировать

    YouTube

    Элен Дюбе и ее партнер Ален Невё из Es-Cargo (http://www.es-cargo.qc.ca/) жили в автономном режиме в Квебеке, Канада, в течение 11 лет в самостоятельно построенном земном корабле

    .

    YouTube

    Смотрите, как Ральф с Diamond Pier и Расс с Dektex устанавливают опору Diamond Pier. Diamond Pier устанавливается только с помощью ручных инструментов, занимает всего несколько минут,

    YouTube

    Ознакомьтесь с нашим обзором этого дома за год, нажав на ссылку ниже…

    В этом видео показаны основные моменты

    .

    YouTube

    http://www.drewsroofingandhomerepair.com — (Описание видео)

    Звоните сегодня
    (910) 845-2207

    Посетите наш сайт

    Home

    Ро Дрю

    YouTube

    Дирк Виссерс из MD Creation в Притчарде, Британская Колумбия, демонстрирует, насколько быстро и легко установить винт заземления Krinner Ground Screw ™.Используется вместо бетонной стойки

    .

    YouTube

    Первоначальная трансляция 25 октября 2013 г.

    Канадцы все чаще устанавливают в своих домах изоляцию из распыляемой пены. Продается как энергоэффективный, e

    YouTube

    LOGIX ICF строительство подвала @ Eagleville Saloon, Hotel_Restaurant_Bar

    YouTube

    Http: // www.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    *

    *

    *
